Сечение обмоточного провода в таблице, диаметры обмоточных проводов

СправочникБлок питания, Расчет трансформатора4 комментария к записи Провода обмоточные медные, сечение, изоляция. Таблица

Содержание:

Медные обмоточные провода предназначены для изготовления обмоток трансформаторов, дросселей, электромагнитных реле, катушек колебательных контуров и т. п.

Покрывают их изоляцией из разнообразных материалов: эмаль, волокно или комбинированное покрытие из эмали и волокнистых материалов. Лучшими считают электроизоляционным материалом для обмоток трансформатора – это эмаль, по сравнению с волокнистыми материалами. Эмалированные провода имеют меньшие размеры.

Самые распространенные типы проводов, их диаметры и изоляция, для намотки трансформаторов и других устройств, предоставлены в таблице.

Марка	Характеристики изоляции	Максимально допустимая температура °С	Диаметр медной жилы в мм
ПКР-1	Провод со сплошной Капроновй изоляцией	105	0,72 — 2,44
ПКР-2	Провод со сплошной Капроновй изоляцией утолщенной	105	0,72 — 2,44
ПЛБД	Провод с обмоткой из шелка Лавсан и хлопчато-Бумажной пряжи в Два слоя	105	0,38 — 4,10
ПЛД	Провод с обмоткой из шелка Лавсан в Два слоя	120	0,38 — 1,30
ПСД	Провод с обмоткой из Стекловолокна в Два слоя с подклейкой и пропиткой нагревостойким лаком	155	0,31 — 4,80
ПСДК	Провод с обмоткой из Стекловолокна в Два слоя с подклейкой и пропиткой Кремнийорганическим лаком	180	0,31 — 4,80
ПСДКТ	Провод с обмоткой из Стекловолокна в Два слоя с подклейкой и пропиткой Кремнийорганическим лаком, Теплостойкий	300	0,31 — 1,56
ПЭВ	Провод, изолированный Эмалевым Высокопрочным покрытием	105	0,02 — 0,05
ПЭВ-1	Провод, изолированный Эмалевым Высокопрочным покрытием один слой	105	0,06 — 0,47
ПЭВ-2	Провод, изолированный Эмалевым Высокопрочным покрытием два слоя	105	0,06 — 0,47
ПЭВД	Провод, изолированный одним слоем высокопрочной эмали с дополнительным термопластичным покрытием	105	0,2 — 0,5
ПЭВКЛ	Провод, изолированный Эмалевым Высокопрочным покрытием на основе Капронового Лака	105	0,1 — 0,15
ПЭВЛО	Провод, изолированный Эмалевым Высокопрочным покрытием и Однослойной обмоткой из шелка Лавсан	105	0,06 — 1,3
ПЭТВЛ-1	Провод, изолированный Эмалевым Высокопрочным Теплоснойким покрытием в один слой на основе полиуретанового Лака (провод облуживается без предварительной зачистки эмали и без применения травильных составов)	120	0,06 — 1,56
ПЭТВЛ-2	Провод, изолированный Эмалевым Высокопрочным Теплоснойким покрытием в два слоя на основе полиуретанового Лака (провод облуживается без предварительной зачистки эмали и без применения травильных составов)	120	0,06 — 1,56
ПЭЛ	Провод с Эмалевым Лакостойким покрытием	90	0,03 — 2,44
ПЭЛКО	Провод с Эмалевым Лакостойким покрытием и Однослойной обмоткой из капронового волокна	105	0,2 — 2,10
ПЭЛО	Провод с Эмалевым Лакостойким покрытием и Однослойной обмоткой из шелка Лавсан	105	0,05 — 2,10
ПЭЛР-1	Провод с покрытием в один слой высокопрочной полиамидной эмали	120	0,1 — 2,44
ПЭЛР-2	То же в два слоя	120	0,1 — 2,44
ПЭЛУ	Провод с лакостойкой эмалью, утолщенный слой	105	0,05 — 2,44
ПЭЛШКО	Провод с лакостойкой эмалью и обмоткой из капронового волокна	105	0,1 — 1,56
ПЭЛШО	Провод с Эмалевым Лакостойким покрытием и Однослойной Шелковой обмоткой	90	0,05 — 1,56
ПЭМ-1	Провод с Эмалевым высокопрочным покрытием лаком Металвин один слой	105	0,06 — 2,44
ПЭМ-2	Провод с Эмалевым высокопрочным покрытием два слоя лаком Металвин	105	0,06 — 2,44
ПЭМ-3	Провод с Эмалевым высокопрочным покрытием три слоя лаком Металвин	105	0,06 — 2,44
ПЭПЛО	Провод с Эмалевым высокопрочным и нагревостойким покрытием и Однослойной обмоткой из шелка Лавсан (провод облуживается без предварительной зачистки эмали и без применения травильных составов)	120	0,06 — 1,30
ПЭТВ	Провод с Эмалевым Теплостойким Высокопрочным покрытием	130	0,06 — 2,44
ПЭТВ-Р	Провод с Эмалевым Теплостойким Высокопрочным покрытием для обмоток Реле	200	0,02 — 0,20
ПЭТК	Теплостойкая эмаль	—	0,05 — 0,51
ПЭТЛО	Провод с Эмалевым Теплостойким покрытием и Однослойной обмоткой из шелка Лавсан	105	0,06 — 1,30
ПЭТ-155	Провод Эмалированный Теплостойкий полиэфиримидным лаком	155	0,06 — 2,44

Таблица замены обмоточных проводов

Таблица приведенная ниже, применяется профессиональными обмотчиками электромашин. Если по каким либо причинам нет возможности использовать необходимый диаметр обмоточного провода, то используя эту таблицу, можно заменить его другими диаметрами обмоточных проводов, двумя или больше.

Способы применения таблицы:

Способ№1
Предположим, что нам нужен обмоточный провод диаметром 1,25. В колонке справа от диаметра (S мм² )написана его площадь, которая равна 1,23 мм² . Предположим, что мы решили мотать в два провода («в две жилы»). Для этого нужно площадь сечения 1,25 разделить на кол-во проводов.

1,23 мм² / 2 = 0,62 мм

Теперь в колонке площадей ищем подходящую цифру. Замечу, что погрешность может составлять +/-5%, т.е необходимый нам провод может быть от 0,59 мм² до 0,65 мм² . Находим в колонке площадей 0,636 мм² . В колонке диаметров (слева от колонки площадей) видим, что этой площади соответствует провод 0,90. Это означает, что провод диаметром 1,25 может заменит двойной провод 0,90.

Способ№2 «Сложение площадей»
Как говорят профессионалы «Можно мотать хоть сотней разных проводов, главное чтобы они все влезли в паз». Суть этого способа проста, не важно кол-во проводов, важно что бы сумма их площадей совпадала с заменяемым.
Возьмем уже известный 1,25 с площадью 1,23 мм² . От нас требуется по таблице найти либо 2 либо несколько проводов, чья сумма их площадей составляла примерно 1,23 мм

2 с погрешностью +/-5%, т.е 1,17-1,29 мм² . Находим такие цифры и складываем

0,159 мм² + 0,353 мм² + 0,709 мм² = 1,221 мм²

В колонке диаметров (слева от колонки площадей) видим, что этой площади соответствуют проводам диаметрами 0,45 0,67 и 0,95. Все эти провода вместе заменяют провод 1,25

d мм	S мм²	d мм	S мм²	d мм	S мм²

0,02	0,000314	0,355	0,099	1,04	0,849
0,03	0,000707	0,38	0,113	1,06	0,882
0,04	0,00126	0,4	0,126	1,08	0,916

0,05	0,00196	0,41	0,132	1,12	0,985
0,06	0,00283	0,44	0,152	1,16	1,06
0,063	0,00312	0,45	0,159	1,18	1,09

0,07	0,00385	0,47	0,173	1,2	1,13
0,071	0,00396	0,49	0,189	1,25	1,23
0,08	0,00503	0,5	0,196	1,3	1,33

0,09	0,00636	0,51	0,204	1,32	1,37
0,1	0,00785	0,53	0,221	1,35	1,43
0,11	0,0095	0,55	0,238	1,4	1,54

0,112	0,00985	0,56	0,246	1,45	1,65
0,12	0,0113	0,57	0,255	1,5	1,77
0,125	0,0123	0,59	0,273	1,56	1,91

0,13	0,0133	0,62	0,302	1,6	2,01
0,14	0,0154	0,63	0,312	1,62	2,06
0,15	0,0177	0,64	0,322	1,68	2,22

0,16	0,0201	0,67	0,353	1,7	2,27
0,17	0,0227	0,69	0,374	1,74	2,38
0,18	0,0254	0,71	0,396	1,8	2,54

0,19	0,0284	0,72	0,407	1,81	2,57
0,2	0,0314	0,74	0,43	1,88	2,78
0,21	0,0346	0,75	0,442	1,9	2,84

0,224	0,0394	0,77	0,466	1,95	2,99
0,23	0,0415	0,8	0,503	2	3,14
0,25	0,0491	0,83	0,541	2,02	3,2

0,27	0,0573	0,85	0,567	2,1	3,46
0,28	0,0616	0,86	0,581	2,12	3,53
0,29	0,0661	0,9	0,636	2,24	3,94

0,31	0,0755	0,93	0,679	2,26	4,01
0,315	0,0779	0,95	0,709	2,36	4,37
0,33	0,0855	0,96	0,724	2,44	4,68
0,35	0,0962	1	0,785	2,5	4,91

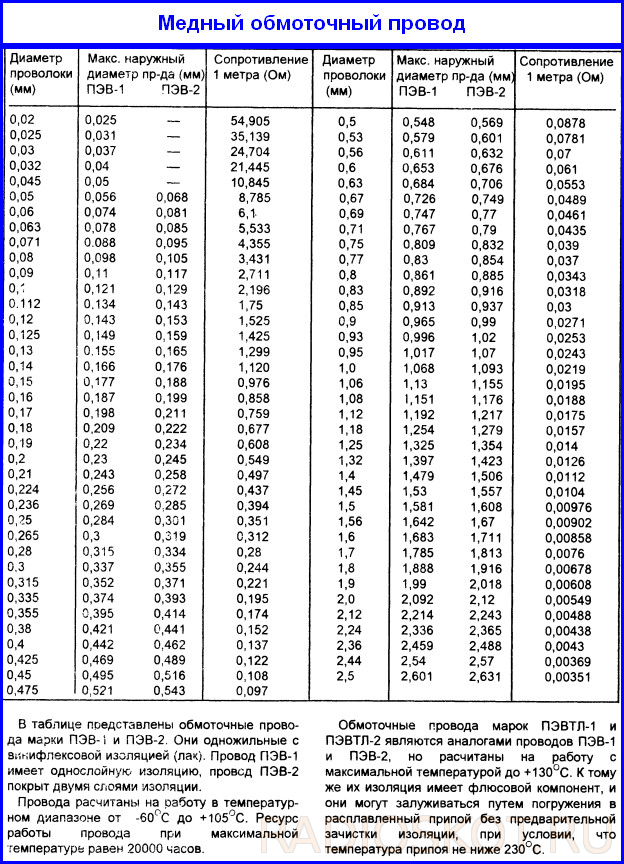

Основные параметры медных проводов

Диаметр провода по меди, мм	Сечение провода по меди, мм2	Диаметр провода с изоляцией, мм				Сопротивление 1 м провода при 20°С, Ом	Допустимый ток при плотности
Диаметр провода по меди, мм	Сечение провода по меди, мм2	ПЭВ-1	ПЭВ-2	ПЭЛ	ПЭТВ	Сопротивление 1 м провода при 20°С, Ом	2 А/мм2, А	3 А/мм2, А	4 А/мм2, А	5 А/мм2, А
0. 02	0.00031	0.027	—	0.035	—	61.5	0.0006	0.0009	0.0012	0.0015
0.025	0.00051	0.034	—	0.04	—	37.16	0.001	0.0015	0.002	0.0025
0.03	0.00071	0.041	—	0.045	—	24.7	0.0014	0.002	0.0028	0.0035
0.032	0.0008	0.043	—	0.046	—	18.4	0.0016	0.0024	0.0032	0.004
0.04	0.0013	0.055	—	0.055	—	13.9	0.0026	0.004	0.005	0.0065
0.05	0.00196	0.062	0.08	0.07	—	9. 169	0.004	0.0058	0.008	0.01
0.06	0.00283	0.075	0.09	0.085	0.09	6.367	0.0057	0.0084	0.011	0.014
0.063	0.0031	0.078	0.09	0.085	0.09	4.677	0.0063	0.0093	0.012	0.015
0.07	0.00385	0.084	0.092	0.092	0.1	4.677	0.0071	0.011	0.014	0.019
0.071	0.00396	0.088	0.095	0.095	0.1	4.71	0.0078	0.012	0.015	0.02
0.08	0.00503	0.095	0.105	0.105	0.11	6.63	0.01	0.015	0.02	0. 025
0.09	0.00636	0.105	0.12	0.115	0.12	2.86	0.013	0.018	0.025	0.031
0.1	0.00785	0.122	0.13	0.125	0.13	2.291	0.016	0.023	0.035	0.04
0.112	0.0099	0.134	0.14	0.125	0.14	1.895	0.021	0.03	0.042	0.05
0.12	0.0113	0.144	0.15	0.145	0.15	1.591	0.023	0.034	0.045	0.055
0.125	0.0122	0.149	0.155	0.15	0.155	1.4	0.025	0.036	0.047	0.06
0.13	0.0133	0. 155	0.16	0.155	0.16	1.32	0.026	0.04	0.053	0.065
0.14	0.0154	0.165	0.17	0.165	0.17	1.14	0.03	0.047	0.06	0.07
0.15	0.0176	0.176	0.19	0.18	0.19	0.99	0.035	0.053	0.07	0.085
0.16	0.0201	0.187	0.2	0.19	0.2	0.873	0.04	0.06	0.08	0.1
0.17	0.0227	0.197	0.21	0.2	0.21	0.773	0.045	0.066	0.09	0.11
0.18	0.0254	0.21	0.22	0.21	0.22	0.688	0.051	0.075	0. 1	0.125
0.19	0.0283	0.22	0.23	0.22	0.23	0.618	0.057	0.084	0.12	0.14
0.2	0.0314	0.23	0.24	0.23	0.24	0.558	0.063	0.093	0.125	0.154
0.21	0.0346	0.24	0.25	0.25	0.25	0.507	0.07	0.1	0.14	0.17
0.224	0.0394	0.256	0.27	0.26	0.27	0.445	0.08	0.11	0.16	0.19
0.236	0.0437	0.26	0.285	0.27	0.28	0.402	0.088	0.13	0.17	0.215
0.25	0.049	0.284	0. 3	0.275	0.3	0.357	0.098	0.147	0.196	0.245
0.265	0.0552	0.305	0.315	0.305	0.31	0.318	0.111	0.165	0.222	0.275
0.28	0.0615	0.315	0.33	0.315	0.33	0.285	0.124	0.183	0.248	0.3
0.3	0.0708	0.34	0.35	0.34	0.34	0.248	0.143	0.21	0.248	0.34
0.315	0.078	0.35	0.365	0.352	0.36	0.225	0.16	0.23	0.316	0.39
0.335	0.0885	0.375	0.385	0.375	0.38	0.198	0.177	0.26	0. 35	0.44
0.355	0.099	0.395	0.414	0.395	0.41	0.177	0.2	0.29	0.4	0.495
0.38	0.113	0.42	0.44	0.42	0.44	0.155	0.226	0.34	0.452	0.55
0.4	0.126	0.44	0.46	0.442	0.46	0.14	0.251	0.37	0.5	0.63
0.425	0.142	0.465	0.485	0.47	0.47	0.124	0.283	0.42	0.566	0.7
0.45	0.16	0.49	0.51	0.495	0.5	0.11	0.32	0.48	0.64	0.8
0.475	0.177	0.525	0. 545	0.495	0.53	0.099	0.35	0.53	0.7	0.85
0.5	0.196	0.55	0.57	0.55	0.55	0.09	0.39	0.58	0.78	0.98
0.53	0.22	0.58	0.6	0.578	0.6	0.0795	0.44	0.66	0.88	1.1
0.56	0.247	0.61	0.63	0.61	0.62	0.071	0.5	0.74	0.95	1.2
0.6	0.283	0.65	0.67	0.65	0.66	0.062	0.56	0.84	1.12	1.4
0.63	0.313	0.68	0.7	0.68	0.69	0.056	0.626	0.93	1.25	1.56
0. 67	0.352	0.72	0.75	0.72	0.75	0.05	0.7	1.0	1.4	1.76
0.71	0.398	0.76	0.79	0.77	0.78	0.044	0.8	1.2	1.6	2.0
0.75	0.441	0.81	0.84	0.81	0.83	0.039	0.884	1.32	1.768	2.2
0.8	0.503	0.86	0.89	0.86	0.89	0.035	1.0	1.5	2.0	2.5
0.85	0.567	0.91	0.94	0.91	0.94	0.031	1.13	1.7	2.26	2.8
0.9	0.636	0.96	0.99	0.96	0.99	0.0275	1.27	1.9	2. 55	3.18
0.93	0.679	0.99	1.02	0.99	1.02	0.0253	1.33	2.0	2.66	3.4
0.95	0.712	1.01	1.04	1.02	1.04	0.0248	1.42	2.13	2.84	3.56
1.0	0.785	1.07	1.1	1.07	1.11	0.0224	1.57	2.35	3.14	3.9
1.06	0.884	1.13	1.16	1.14	1.16	0.0199	1.765	2.64	3.53	4.4
1.08	0.916	1.16	1.19	1.16	1.19	0.0188	1.83	2.73	3.66	4.6
1.12	0.985	1.19	1.22	1. 2	1.23	0.0178	1.97	2.94	3.94	4.9
1.18	1.092	1.26	1.28	1.26	1.26	0.0161	2.185	3.27	4.37	5.46
1.25	1.227	1.33	1.35	1.33	1.36	0.0143	2.45	3.68	4.9	6.1
1.32	1.362	1.4	1.42	1.4	1.42	0.013	2.72	4.0	5.44	6.8
1.4	1.539	1.48	1.51	1.48	1.51	0.0113	3.078	4.6	6.156	7.695
1.45	1.651	1.53	1.56	1.53	1.56	0.0106	3.306	4.95	6.612	8.25
1. 5	1.767	1.58	1.61	1.58	1.61	0.0093	3.5	5.3	7.0	8.8
1.56	1.911	1.63	1.67	1.64	1.67	0.00917	3.876	5.73	7.752	9.55
1.6	2.01	1.68	1.71	1.68	1.71	0.0086	4.02	6.03	8.04	10.05
1.7	2.269	1.78	1.81	1.78	1.81	0.0078	4.54	6.78	9.08	11.3
1.74	2.378	1.82	1.85	1.82	1.85	0.00737	4.75	7.13	9.5	11.89
1.8	2.544	1.89	1.92	1.89	1.92	0.00692	5. 0	7.63	10.0	12.72
1.9	2.81	1.99	2.02	1.99	2.02	0.00612	5.6	8.43	11.2	14.05
2.0	3.141	2.1	2.12	2.1	2.12	0.00556	6.3	9.42	12.6	15.7
2.12	3.529	2.21	2.24	2.22	2.24	0.00495	7.0	10.56	14.0	17.6
2.24	4.011	2.34	2.46	2.34	2.46	0.00445	8.02	12.03	16.04	20.05
2.36	4.374	2.46	2.48	2.36	2.48	0.00477	8.75	13.11	17.5	21.5
2.5	4. 921	2.6	2.63	2.6	2.62	0.00399	9.85	14.7	19.7	24.6

Видео: Обмоточный провод ПЭТВ-2

Видеообзор на обмоточный провод ПЭТВ-2

Маркировка и типы медных обмоточных проводов

Для обмоток трансформаторов, дросселей, электромагнитных реле, катушек колебательных контуров применяют медные обмоточные провода. Диаметр провода определяется плотностью тока, сопротивлением обмоток, соображениями удобства намотки и надежностью. Очень тонкие провода (диаметром менее 0,07 мм) не так надежны, значительно дороже и усложняют намотку.

Вид изоляции провода выбирают в зависимости от рабочей температуры обмотки, требуемой электрической прочности, допускаемого коэффициента заполнения окна магнитопровода.

В приборах и трансформаторах полупроводниковой аппаратуры, предназначенных для работы в нормальных условиях, обычно используют провода в эмалевой изоляции (марки ПЭЛ, ПЭВ и др. ). При высоких требованиях к надежности аппаратуры рекомендуются провода с двуслойной изоляцией (ПЭВ-2, ПЭВТЛ-2, ПЭЛР-2 и др.).

Провода с комбинированной изоляцией применяются при повышенных механических нагрузках.в процессе намотки или эксплуатации аппаратуры. Провода марки ПЭВТЛ отличаются сравнительно высокой стойкостью к нагреванию и большим сопротивлением изоляции. Их можно залу живать, погружая в расплавленный припой, а также при помощи паяльника без предварительной зачистки и применения флюсов.

Для изготовления бескаркасных обмоток используются провода марки ПЭВД с дополнительным термопластичным покрытием из лаков на поливинилацетатной основе. Но помните, что при нагреве до температуры 160-170 °С в течение 3-4 ч витки склеиваются.

Провода могут иметь покрытие (изоляцию) из эмали, волокнистых материалов или комбинированное. Эмаль обладает лучшими электроизоляционными свойствами, чем волокнистые материалы, кроме того, диаметр эмалевых проводов намного меньше. Электроизоляционные свойства капронового волокна и натурального шелка несколько выше, чем хлопчатобумажного волокна.

Капроновое волокно превосходит натуральный шелк по стойкости к истиранию и воздействию растворителей (бензин, бензол, минеральные масла и т.п.).

Таблица 1. Основные характеристики медных обмоточных проводов, типы изоляции, допустимая температура и диаметр жилки.

Марка провода	Характеристики изоляции	Максимально допустимая температура, С	Диаметр медной жилы, мм
ПКР-1	Провод со сплошной Капроновй изоляцией	105	0,72 — 2,44
ПКР-2	Провод со сплошной Капроновй изоляцией утолщенной	105	0,72 — 2,44
ПЛБД	Провод с обмоткой из шелка Лавсан и хлопчато-Бумажной пряжи в Два слоя	105	0,38 — 4,10
ПЛД	Провод с обмоткой из шелка Лавсан в Два слоя	120	0,38 — 1,30
ПСД	Провод с обмоткой из Стекловолокна в Два слоя с подклейкой и пропиткой нагревостойким лаком	155	0,31 — 4,80
ПСДК	Провод с обмоткой из Стекловолокна в Два слоя с подклейкой и пропиткой Кремнийорганическим лаком	180	0,31 — 4,80
ПСДКТ	Провод с обмоткой из Стекловолокна в Два слоя с подклейкой и пропиткой Кремнийорганическим лаком, Теплостойкий	300	0,31 — 1,56
ПЭВ	Провод, изолированный Эмалевым Высокопрочным покрытием	105	0,02 — 0,05
ПЭВ-1	Провод, изолированный Эмалевым Высокопрочным покрытием один слой	105	0,06 — 0,47
ПЭВ-2	Провод, изолированный Эмалевым Высокопрочным покрытием два слоя	105	0,06 — 0,47
ПЭВД	Провод, изолированный одним слоем высокопрочной эмали с дополнительным термопластичным покрытием	105	0,2 — 0,5
ПЭВКЛ	Провод, изолированный Эмалевым Высокопрочным покрытием на основе Капронового Лака	105	0,1 — 0,15
ПЭВЛО	Провод, изолированный Эмалевым Высокопрочным покрытием и Однослойной обмоткой из шелка Лавсан	105	0,06 — 1,3
ПЭТВЛ-1	Провод, изолированный Эмалевым Высокопрочным Теплоснойким покрытием в один слой на основе полиуретанового Лака (провод облуживается без предварительной зачистки эмали и без применения травильных составов)	120	0,06 — 1,56
ПЭТВЛ-2	Провод, изолированный Эмалевым Высокопрочным Теплоснойким покрытием в два слоя на основе полиуретанового Лака (провод облуживается без предварительной зачистки эмали и без применения травильных составов)	120	0,06 — 1,56
ПЭЛ	Провод с Эмалевым Лакостойким покрытием	90	0,03 — 2,44
ПЭЛКО	Провод с Эмалевым Лакостойким покрытием и Однослойной обмоткой из капронового волокна	105	0,2 — 2,10
ПЭЛО	Провод с Эмалевым Лакостойким покрытием и Однослойной обмоткой из шелка Лавсан	105	0,05 — 2,10
ПЭЛР-1	Провод с покрытием в один слой высокопрочной полиамидной эмали	120	0,1 — 2,44
ПЭЛР-2	То же в два слоя	120	0,1 — 2,44
ПЭЛУ	Провод с лакостойкой эмалью, утолщенный слой	105	0,05 — 2,44
ПЭЛШКО	Провод с лакостойкой эмалью и обмоткой из капронового волокна	105	0,1 — 1,56
ПЭЛШО	Провод с Эмалевым Лакостойким покрытием и Однослойной Шелковой обмоткой	90	0,05 — 1,56
ПЭМ-1	Провод с Эмалевым высокопрочным покрытием лаком Металвин один слой	105	0,06 — 2,44
ПЭМ-2	Провод с Эмалевым высокопрочным покрытием два слоя лаком Металвин	105	0,06 — 2,44
ПЭМ-3	Провод с Эмалевым высокопрочным покрытием три слоя лаком Металвин	105	0,06 — 2,44
ПЭПЛО	Провод с Эмалевым высокопрочным и нагревостойким покрытием и Однослойной обмоткой из шелка Лавсан (провод облуживается без предварительной зачистки эмали и без применения травильных составов)	120	0,06 — 1,30
ПЭТВ	Провод с Эмалевым Теплостойким Высокопрочным покрытием	130	0,06 — 2,44
ПЭТВ-Р	Провод с Эмалевым Теплостойким Высокопрочным покрытием для обмоток Реле	200	0,02 — 0,20
ПЭТК	Теплостойкая эмаль	—	0,05 — 0,51
ПЭТЛО	Провод с Эмалевым Теплостойким покрытием и Однослойной обмоткой из шелка Лавсан	105	0,06 — 1,30
ПЭТ-155	Провод Эмалированный Теплостойкий полиэфиримидным лаком	155	0,06 — 2,44

Высокочастотные обмоточные провода (литцендраты) предназначены для изготовления высокочастотных катушек индуктивности с большой добротностью. 2 Диаметр провода с изоляцией, мм Сопротивление 1 м провода при 20°С, Ом Допустимый ток при плотности ПЭВ-1 ПЭВ-2 ПЭЛ ПЭТВ 2 А/мм2, А 2,5 А/мм2, А 3 А/мм2, А 3,5 А/мм2, А 4 А/мм2, А 5 А/мм2, А 0.02 0.00031 0.027 — 0.035 — 61.5 0.0006 0,0008 0.0009 0.001 0.0012 0.0015 0.025 0.00051 0. 034 — 0.04 — 37.16 0.001 0,0013 0.0015 0.0017 0.002 0.0025 0.03 0.00071 0.041 — 0.045 — 24.7 0.0014 0,0018 0.002 0.0024 0.0028 0.0035 0.032 0.0008 0.043 — 0.046 — 18.4 0.0016 0,002 0.0024 0.0028 0.0032 0.004 0.04 0.0013 0.055 — 0.055 — 13.9 0.0026 0,003 0.004 0.0045 0. 005 0.0065 0.05 0.00196 0.062 0.08 0.07 — 9.169 0.004 0,005 0.0058 0.0068 0.008 0.01 0.06 0.00283 0.075 0.09 0.085 0.09 6.367 0.0057 0,007 0.0084 0.0099 0.011 0.014 0.063 0.0031 0.078 0.09 0.085 0.09 4.677 0.0063 0,0077 0.0093 0.01 0.012 0.015 0.07 0.00385 0.084 0.092 0. 092 0.1 4.677 0.0071 0,0096 0.011 0.013 0.014 0.019 0.071 0.00396 0.088 0.095 0.095 0.1 4.71 0.0078 0,01 0.012 0.014 0.015 0.02 0.08 0.00503 0.095 0.105 0.105 0.11 6.63 0.01 0.012 0.015 0.017 0.02 0.025 0.09 0.00636 0.105 0.12 0.115 0.12 2.86 0.013 0,016 0.018 0.022 0.025 0. 031 0.1 0.00785 0.122 0.13 0.125 0.13 2.291 0.016 0,02 0.023 0.027 0.035 0.04 0.112 0.0099 0.134 0.14 0.125 0.14 1.895 0.021 0,025 0.03 0.034 0.042 0.05 0.12 0.0113 0.144 0.15 0.145 0.15 1.591 0.023 0,03 0.034 0.039 0.045 0.055 0.125 0.0122 0.149 0.155 0.15 0.155 1. 4 0.025 0,03 0.036 0.042 0.047 0.06 0.13 0.0133 0.155 0.16 0.155 0.16 1.32 0.026 0,033 0.04 0.046 0.053 0.065 0.14 0.0154 0.165 0.17 0.165 0.17 1.14 0.03 0,04 0.047 0.054 0.06 0.07 0.15 0.0176 0.176 0.19 0.18 0.19 0.99 0.035 0,044 0.053 0.06 0.07 0.085 0.16 0. 0201 0.187 0.2 0.19 0.2 0.873 0.04 0,05 0.06 0.07 0.08 0.1 0.17 0.0227 0.197 0.21 0.2 0.21 0.773 0.045 0,056 0.066 0.08 0.09 0.11 0.18 0.0254 0.21 0.22 0.21 0.22 0.688 0.051 0,063 0.075 0.088 0.1 0.125 0.19 0.0283 0.22 0.23 0.22 0.23 0.618 0.057 0,07 0.084 0. 1 0.12 0.14 0.2 0.0314 0.23 0.24 0.23 0.24 0.558 0.063 0,078 0.093 0.11 0.125 0.154 0.21 0.0346 0.24 0.25 0.25 0.25 0.507 0.07 0,086 0.1 0.12 0.14 0.17 0.224 0.0394 0.256 0.27 0.26 0.27 0.445 0.08 0,099 0.11 0.13 0.16 0.19 0.236 0.0437 0.26 0.285 0.27 0. 28 0.402 0.088 0,11 0.13 0.15 0.17 0.215 0.25 0.049 0.284 0.3 0.275 0.3 0.357 0.098 0,122 0.147 0.17 0.196 0.245 0.265 0.0552 0.305 0.315 0.305 0.31 0.318 0.111 0,14 0.165 0.19 0.222 0.275 0.28 0.0615 0.315 0.33 0.315 0.33 0.285 0.124 0,153 0.183 0.215 0.248 0.3 0. 3 0.0708 0.34 0.35 0.34 0.34 0.248 0.143 0,177 0.21 0.24 0.248 0.34 0.315 0.078 0.35 0.365 0.352 0.36 0.225 0.16 0,195 0.23 0.27 0.316 0.39 0.335 0.0885 0.375 0.385 0.375 0.38 0.198 0.177 0,22 0.26 0.31 0.35 0.44 0.355 0.099 0.395 0.414 0.395 0.41 0.177 0.2 0,25 0. 29 0.34 0.4 0.495 0.38 0.113 0.42 0.44 0.42 0.44 0.155 0.226 0,282 0.34 0.39 0.452 0.55 0.4 0.126 0.44 0.46 0.442 0.46 0.14 0.251 0,315 0.37 0.44 0.5 0.63 0.425 0.142 0.465 0.485 0.47 0.47 0.124 0.283 0,355 0.42 0.49 0.566 0.7 0.45 0.16 0.49 0.51 0. 495 0.5 0.11 0.32 0,4 0.48 0.56 0.64 0.8 0.475 0.177 0.525 0.545 0.495 0.53 0.099 0.35 0,43 0.53 0.6 0.7 0.85 0.5 0.196 0.55 0.57 0.55 0.55 0.09 0.39 0,49 0.58 0.68 0.78 0.98 0.53 0.22 0.58 0.6 0.578 0.6 0.0795 0.44 0.55 0.66 0.77 0.88 1.1 0. 56 0.247 0.61 0.63 0.61 0.62 0.071 0.5 0.6 0.74 0.86 0.95 1.2 0.6 0.283 0.65 0.67 0.65 0.66 0.062 0.56 0.7 0.84 0.99 1.12 1.4 0.63 0.313 0.68 0.7 0.68 0.69 0.056 0.626 0,78 0.93 1.09 1.25 1.56 0.67 0.352 0.72 0.75 0.72 0.75 0.05 0.7 0,88 1.0 1. 23 1.4 1.76 0.71 0.398 0.76 0.79 0.77 0.78 0.044 0.8 1.0 1.2 1.4 1.6 2.0 0.75 0.441 0.81 0.84 0.81 0.83 0.039 0.884 1.1 1.32 1.54 1.768 2.2 0.8 0.503 0.86 0.89 0.86 0.89 0.035 1.0 1.25 1.5 1.76 2.0 2.5 0.85 0.567 0.91 0.94 0.91 0.94 0. 031 1.13 1.4 1.7 1.98 2.26 2.8 0.9 0.636 0.96 0.99 0.96 0.99 0.0275 1.27 1.6 1.9 2.22 2.55 3.18 0.93 0.679 0.99 1.02 0.99 1.02 0.0253 1.33 1.7 2.0 2.37 2.66 3.4 0.95 0.712 1.01 1.04 1.02 1.04 0.0248 1.42 1.78 2.13 2.49 2.84 3.56 1.0 0.785 1. 07 1.1 1.07 1.11 0.0224 1.57 1.96 2.35 2.74 3.14 3.9 1.06 0.884 1.13 1.16 1.14 1.16 0.0199 1.765 2.2 2.64 3.1 3.53 4.4 1.08 0.916 1.16 1.19 1.16 1.19 0.0188 1.83 2.3 2.73 3.2 3.66 4.6 1.12 0.985 1.19 1.22 1.2 1.23 0.0178 1.97 2.46 2.94 3.44 3.94 4. 9 1.18 1.092 1.26 1.28 1.26 1.26 0.0161 2.185 2.73 3.27 3.82 4.37 5.46 1.25 1.227 1.33 1.35 1.33 1.36 0.0143 2.45 3.05 3.68 4.29 4.9 6.1 1.32 1.362 1.4 1.42 1.4 1.42 0.013 2.72 3.4 4.0 4.76 5.44 6.8 1.4 1.539 1.48 1.51 1.48 1.51 0.0113 3.078 3. 84 4.6 5.38 6.156 7.695 1.45 1.651 1.53 1.56 1.53 1.56 0.0106 3.306 4.127 4.95 5.77 6.612 8.25 1.5 1.767 1.58 1.61 1.58 1.61 0.0093 3.5 4.4 5.3 6.18 7.0 8.8 1.561.9111.631.671.641.670.009173.8764.775.736.687.7529.55

23.09.2017

Таблица преобразования американского калибра проводов

Калибр связан с диаметром проволоки.

больший «калибр» -> меньший диаметр и более тонкая проволока

Стандарт AWG включает медь, алюминий и другие материалы для проводов. Типичная бытовая медная проводка имеет номер AWG 12 или 14. Телефонный провод обычно имеет номер 22, 24 или 26. Чем выше номер калибра, тем меньше диаметр и тоньше провод.

Приведенную ниже таблицу можно использовать для преобразования американского калибра проводов (AWG) в квадратные миллиметры площади поперечного сечения.

Wire — Gauge and Current

American Wire Gauge (#AWG)	Diameter (inches)	Diameter (mm)	Cross Sectional Area (мм ² )
0000 (4/0)	0,460	11.7	107
000 (3/0)	0.410	10.4	85.0
00 (2/0)	0.365	9.27	67.4
0 (1 /0)	0.325	8.25	53. 5
1	0.289	7.35	42.4
2	0.258	6.54	33.6
3	0.229	5.83	26.7
4	0.204	5.19	21.1
5	0.182	4.62	16.8
6	0.162	4.11	13.3
7	0.144	3.67	10.6
8	0.129	3.26	8.36
9	0.114	2.91	6.63
10	0.102	2.59	5.26
11	0.0907	2.30	4.17
12	0.0808	2.05	3.31
13	0. 0720	1.83	2.63
14	0.0641	1.63	2.08
15	0.0571	1.45	1.65
16	0.0508	1.29	1.31
17	0.0453	1.15	1.04
18	0,0403	1,02	0,82
19	0,0359	0,91	0,65	0,91	0,65	0,91	0.0049
20	0.0320	0.81	0.52
21	0.0285	0.72	0.41
22	0.0254	0.65	0.33
23	0.0226	0.57	0.26
24	0.0201	0.51	0. 20
25	0.0179	0,45	0,16
26	0,0159	0,40	0,13

144! — диаметр одножильного и многожильного провода с одним и тем же AWG не идентичен. Диаметр многожильного провода больше диаметра сплошного провода.

Скачать и распечатать таблицу AWG

0364 Размер

А.В.Г.

Диаметр в дюймах	Площадь проводника кв. В.	* Допустимое напряжение в Раунды		Нагрузка на погонный фут Проводник Фунты
		* Допустимое напряжение в Раунды		Район легкой загрузки			Район тяжелой загрузки
		Жесткотянутый	Мягкая вытяжка	Только вертикальный проводник	Горизонтальный ветер, 8 фунтов. за кв. футов	Результат	Вертикальный провод + дюйм. Лед	Горизонтальный ветер, 6 фунтов. за кв. футов + В.	Результат
0000	0,460	0,1662	4160	2910	0,641	0,306	0,711	1,239	0,730	1. 439
000	.410	.1318	3300	2308	.508	.273	.576	1,075	.705	1,284
00	.365	. 1045	2610	1830	.403	.243	.471	.942	.682	1,161
0	.325	.0829	2076	1450	. 319	.216	.386	.833	.662	1.061
1	.289	.0657	1642	1150	.253	.193	.318	. 743	.645	.984
2	.258	.0521	1303	912	.201	.172	.265	.673	.629	.923
3	. 229	.0413	1033	723	.159	.153	.221	.613	.614	.868
4	.204	.0328	820	574	. 126	.136	.186	.564	.602	826
5	.182	.0260	650	455	.100	.121	.157	. 525	.591	.790
6	.162	.206	515	361	.079	.108	.113	.491	.581	.761
7	. 144	.0163	408	286	.063	.096	.114	.463	.572	.734
8	.128	.0130	324	223	. Навигация по записям Предохранители на ваз 2105. Предохранители ВАЗ 2105: схема, расположение и особенности замены Распиновка приборки ваз 2114. Распиновка панели приборов ВАЗ 2114: особенности, обозначения и замена Похожие записи 21.11.2024 0 Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании 19.11.2024 0 Новорожденный какает слизью: причины появления слизи в кале грудничка 19.11.2024 0 Гемангиома у новорожденных: причины, виды, лечение и профилактика Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Автолюбителям Датчик Лайфхаки Преобразователь Своими руками Схемы Усилитель Разное Карта сайта © M-Gen
