Обозначение цветов проводов в электрике. Цветовая маркировка проводов в электрике: обозначение фазы, нуля и заземления

Какие цвета используются для обозначения фазы, нуля и заземления в электропроводке. Как правильно определить назначение проводов по их цвету. Какие стандарты регламентируют цветовую маркировку электрических проводов.

Зачем нужна цветовая маркировка проводов

Цветовая маркировка электрических проводов выполняет несколько важных функций:

• Позволяет быстро и безошибочно определить назначение провода (фаза, ноль, заземление)
• Упрощает монтаж и обслуживание электропроводки
• Повышает безопасность при работе с электричеством
• Помогает избежать ошибок подключения и короткого замыкания
• Облегчает чтение электрических схем

Благодаря стандартизированной цветовой маркировке даже неспециалист может определить, какой провод к чему подключать. Это значительно снижает риск неправильного монтажа и связанных с этим проблем.

Стандарты, регламентирующие цветовую маркировку проводов

Цветовая маркировка электрических проводов регламентируется следующими основными стандартами:

• ГОСТ Р 50462-2009 «Идентификация проводников по цветам или цифровым обозначениям»
• ПУЭ (Правила устройства электроустановок), 7-е издание
• ГОСТ 31947-2012 «Провода и кабели для электрических установок на номинальное напряжение до 450/750 В включительно»

Эти документы устанавливают единую систему цветового обозначения проводов в зависимости от их назначения. Соблюдение данных стандартов обязательно при производстве кабельной продукции и выполнении электромонтажных работ.

Основные цвета проводов и их значение

Согласно действующим стандартам, основные цвета проводов имеют следующее значение:

• Жёлто-зелёный — провод заземления (PE)
• Голубой или синий — нулевой рабочий проводник (N)
• Коричневый, чёрный, серый — фазные проводники (L1, L2, L3)

Важно отметить, что жёлтый и зелёный цвета по отдельности не используются — только в комбинации друг с другом для обозначения заземления. Это сделано для однозначной идентификации защитного проводника.

Как определить фазу, ноль и заземление по цвету провода

Чтобы правильно определить назначение провода по его цвету, следуйте этим простым правилам:

1. Жёлто-зелёный провод всегда является заземлением
2. Синий или голубой провод — это нулевой рабочий проводник (ноль)
3. Коричневый, чёрный, серый — фазные проводники
4. В однофазной сети обычно используется коричневый провод для фазы
5. В трёхфазной сети фазы маркируются коричневым, чёрным и серым

При отсутствии цветовой маркировки или сомнениях в её правильности необходимо использовать специальные приборы для определения проводников.

Особенности маркировки проводов в разных типах сетей

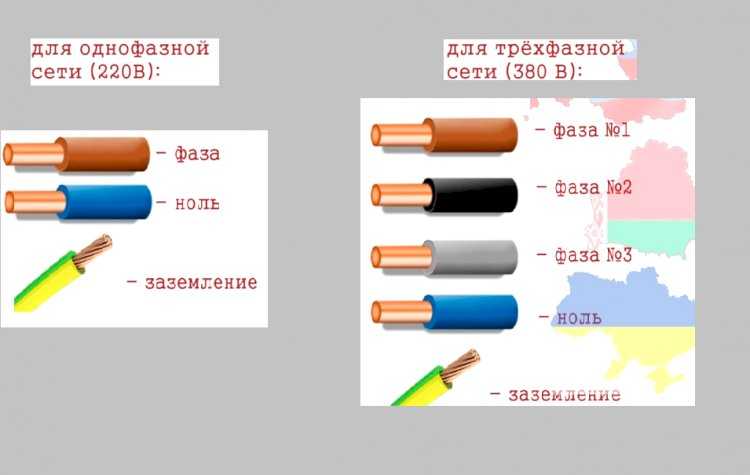

Однофазная сеть (220В)

В однофазной сети 220В обычно используется трёхжильный кабель со следующей цветовой маркировкой:

• Коричневый — фаза (L)
• Синий — ноль (N)
• Жёлто-зелёный — заземление (PE)

Трёхфазная сеть (380В)

Для трёхфазной сети 380В применяется пятижильный кабель с такими цветами проводов:

• Коричневый — фаза L1
• Чёрный — фаза L2
• Серый — фаза L3
• Синий — ноль (N)
• Жёлто-зелёный — заземление (PE)

Маркировка проводов в сетях постоянного тока

В цепях постоянного тока используется следующая цветовая маркировка:

• Красный — положительный полюс (+)
• Чёрный — отрицательный полюс (-)

Такое обозначение часто встречается в автомобильной электрике, электронных устройствах и системах с аккумуляторным питанием.

Буквенное обозначение проводов

Помимо цветовой маркировки, провода также имеют стандартизированное буквенное обозначение:

• L (от англ. Line) — фазный проводник
• N (от англ. Neutral) — нулевой рабочий проводник
• PE (от англ. Protective Earth) — защитный проводник заземления
• PEN — совмещённый нулевой рабочий и защитный проводник

Эти обозначения широко используются в электрических схемах и на клеммах оборудования.

Как проверить правильность подключения проводов

Даже при наличии цветовой маркировки рекомендуется проверять правильность подключения проводов. Для этого можно использовать следующие методы:

1. Индикаторная отвёртка — простой способ определить фазный провод. При контакте с фазой загорается светодиод в ручке отвёртки.
2. Мультиметр — позволяет точно измерить напряжение между проводниками и определить их назначение.
3. Тестер напряжения — специальный прибор для быстрой проверки наличия напряжения в проводах.

При работе с электропроводкой всегда соблюдайте правила техники безопасности и при необходимости обращайтесь к квалифицированным специалистам.

Цвета проводов в электрике, земля, ноль, фаза и нейтраль

Заводская окраска изоляции кабельных жил и токопроводов не является элементом декора, хотя разноцветные пучки электропроводки выглядят довольно нарядно. Цвет является одним из видов маркировки проводов, необходимой для облегчения монтажа электрического оборудования и обеспечения его безопасной эксплуатации.

Нормы применения цветовой маркировки предназначенной для идентификации проводниковых материалов в электроустановках регламентируются ГОСТ Р 50462-2009. Стандарт относится к жилам кабелей, отдельным изолированным и неизолированным проводникам, включая токоведущие шины электроустановок различного напряжения.

Ниже рассмотрено подробно, что и каким цветом обозначается, а что не маркируется вовсе.

В соответствии с ГОСТ Р 50462-2009 идентификация проводников обязательна, в качестве её способов могут применяться:

• окраска изоляции или непосредственно проводника определённым цветом;
• нанесение на изоляционный слой проводникового материала буквенно-цифровых символов;
• совместное применение обоих методов.

Цветовая маркировка проводниковых материалов должна обязательно производиться как минимум, на концах токопроводящих жил, а лучше по всей их длине. Маркировка изолированных проводников может производиться путём придания сплошной окраски изоляции либо путём нанесения отдельных цветовых меток. Цветовая идентификация неизолированных проводов производится на их концах и в местах соединений.

Когда маркировка не нужна?

Маркировка проводников цветом не требуется в следующих случаях:

• для обозначения концентрических кабельных жил;
• для маркировки кабельной брони или токопроводящей оболочки, когда они используются как защитный проводник;
• для неизолированных проводов при невозможности постоянной идентификации;
• для сторонних и открытых токопроводящих частей, которые используются как защитный проводник.

Зелёный и жёлтый

Зелёный и жёлтый цвета не допускается применять в чистом виде. Данные цвета могут использоваться только в комбинации друг с другом (жёлто-зелёная окраска). Применять для окраски проводниковой изоляции комбинирование, по-отдельности, жёлтого или зелёного цвета с любым другим цветом считается недопустимым.

У некоторых производителей принято различать, если провод желтый с зеленой полосой (она тоньше), то он гибкий, если зеленый с желтой полосой то — жесткий. В данном случае это правило не работает, медь относится к жестким проводникам.

Цвет провода заземления составляет комбинацию желтого и зеленого.

Читайте еще: что такое контур заземления и как работает УЗИП при ударе молнии?

Цвет нулевого провода / нейтрали

Для идентификации токопроводов данного назначения должен применяться синий цвет. Запрещается использование синего цвета для идентификации других проводниковых изделий, кроме линейного провода, подключенного к заземлению.

Если роль нейтрали или среднего провода играют неизолированные проводниковые материалы, на них должна наноситься полоса синего цвета, имеющая ширину от 15 до 100 мм. Полоса должна быть по всей длине проводов или в доступных местах и отдельных устройствах.

В соответствии со стандартами, регламентирующими маркировку электрических цепей взрывозащищённого оборудования, синим цветом маркируются штепсельные разъёмы, зажимы и соединительные коробки, служащие для монтажа взрывобезопасных цепей.

Цвет фазы

Маркировка фаз в цепях переменного тока. Гамма предпочтительных цветов для обозначения этих проводников в соответствии с ГОСТ содержит чёрный, коричневый и серый цвета. Данные цвета не имеют отношения к фазировке или порядку чередования фаз. СтабЭксперт.ру напоминает, что в однофазной электрической цепи предпочтительным цветом окраски фазного провода является коричневый.

В тех схемах, когда однофазная электрическая цепь образуется путём ответвления от трёхфазной системы, цвет изоляции фазного провода однофазной цепи должен совпадать с цветом соответствующей фазы в трёхфазной цепи.

Читайте еще: нужно или нет применять автоматический выключатель АВДТ?

Провода полюсов постоянного тока

В цепях постоянного тока проводники положительного полюса предпочтительно использовать с изоляцией коричневого цвета. Для проводов отрицательного полюса ГОСТ рекомендует отдавать предпочтение серому цвету.

Полюса двухпроводных сетей постоянного тока, сформированных как ответвления от трёхпроводных (имеющих среднюю точку), должны иметь цвета, совпадающие с цветами одноимённых полюсов сетей со средним проводом.

В случае, если один из полюсных проводников заземлён, для его идентификации предпочтительным является синий цвет. Во избежание путаницы в случае, если рядом проходят проводники разного назначения, окрашенные в синий цвет (нейтральный, средний и т. д.), дополнительно к цветовой маркировке следует применить буквенно-цифровые обозначения.

Способы маркировки защитных проводников. Проводниковые материалы, выполняющие функцию защиты, согласно ГОСТ подлежат идентификации посредством применения двухцветной комбинацией жёлтого и зелёного цветов. Такая расцветка не должна применяться для обозначения проводников другого назначения.

Существуют требования к выполнению самой цветовой комбинации. Любой отрезок проводника длиной 15 мм должен обладать сочетанием жёлтого и зелёного цветов 30% к 70%.

PEN-проводники

Проводники данного назначения, в случае если они изолированы, должны быть маркированы посредством одного из следующих способов:

• желто-зеленой окраской по всей их длине, плюс к этому, синими метками, на концах и в точках выполнения соединений;
• сплошной окраской синим цветом и, кроме этого, желто-зелёными метками на их концах и в соединительных точках.

Далее:

• Как подключить участок к электричеству?
• Что такое внешняя и внутренняя молниезащита?
• Плюсы и минусы инверторных стабилизаторов напряжения.

типовая маркировка, буквенное обозначение и как определить провод

Автор Аркадий Семёнов На чтение 18 мин Просмотров 402 Обновлено 18.04.2022

При работах с электрикой, человек невольно сталкивается со сложностями касающимися правильного определения полярности. Облегчить принятие этого решения позволяет цветовая маркировка, нанесённая на провода. Благодаря чему можно избежать непоправимых ошибок, ведущих к выходу из строя техники, поражению электротоком и другим тяжёлым последствиям. Так как кабели и содержащие жилы могут иметь разное предназначение, на их изоляцию наносят маркировку, придавая различное цветовое оформление.

Содержание (развернуть)

Для чего нужно окрашивание жил

Ориентируясь на цветовую гамму проводников, начинающий специалист определяет назначение каждой жилы, где прячется нулевой провод, а где фаза. Он однозначно может дать ответ на вопрос красный провод это плюс или минус. К тому же многообразие цветовых оттенков проводов позволяют разграничивать положительные и отрицательные контакты в цепочке постоянного тока. Для того чтобы избежать путаницы, производители кабелей окрашивают их в цвета определённого цвета опираясь на правила электротехнических установок ПУЭ. В них чётко закреплены положения по маркировкам с конкретной привязкой к определённым жилам. Цвет проводов в электрике способствует не только упрощению чтения электросхем, но и позволяет оперативно проводить ремонты электроустройств за счёт быстрого определения вышедших из строя проводов. Грамотно проведённый монтаж обеспечивает долговечность и надёжность оборудования, значительно снижая риски его выхода из строя из-за скачков напряжения, коротких замыканий и других проблем.

Особенности расцветки жил

Цвет проводов фаза ноль земля регламентируется требованиями ПУЭ. Обладая познаниями в этой области, любой начинающий мастер сможет провести электромонтажные работы без соответствующих контрольно-измерительных приборов.

Заземление

В процессе прокладки электропроводки на промышленных объектах и в многоэтажных домах специалисты неукоснительно придерживаются требований ГОСТ 18714-81 и ПУЭ, регламентирующих оборудование защитного заземления с использованием окраса желто-зеленого цвета. Его наличие необходимо для минимизации вреда при возникновении неисправностей на линии. Заземление предохраняет людей от удара электрическим током.

В ветхих домах встречаются PEN-провода, где провод заземления идёт в одной скрутке с нулевым, при этом их толщина может отличаться друг от друга. В таких случаях жёлто-зелёным помечались концы проводов и места их соединений. Для дополнительной изоляции на них надевались термотрубки.

«Ноль»

Ноль, именуемый нейтральным проводом служит для замыкания электрической цепи. Два провода создают разность потенциалов, которые преобразуются в электричество. Согласно нормативам электрики нейтральный провод может иметь синий или голубой окрас. Может также быть синий с белой полосой, независимо от того, сколько в кабеле жил всего.

Ноль на схемах изображается буквой N и в обиходе называется «минусом».

«Фаза»

Любой электрик знает, что токопроводящие провода требуют повышенного внимания и осторожности при работе с ними. Поэтому градация цветов фазных плюсовых проводов охватывает широкий спектр, из которого исключены жёлтые, синие, зелёные цвета по причине того, что они задействованы в обозначении других проводов.

Фазные провода имеют маркировку буквой L. При обозначении 3-хфазных проводов к букве добавляются порядковые номера жил.

По закреплённым в ГОСТе положениям различают следующие вариации применения:

• чёрный — в силовых электроцепях переменного и постоянного напряжения;
• красный — в цепях управления с переменным током;
• оранжевый — в цепях контроля блокировки от внешних источников.

Что говорится в ГОСТ и ПУЭ о цветовой маркировке

Основополагающим документом, регламентирующим производство проводников и помогающим в процессе их приобретения выступает ГОСТ 31947-2012. Он установил единую систему определения цветов электропроводки, позволяющую идентифицировать жилы. До появления этого документа никаких регламентирующих цветовую расцветку жил не было, что вносило массу затруднений в работу с электрикой. По сей день в домах старой постройки можно обнаружить провода в однообразной «упаковке». По ГОСТу установлено, что изоляция кабелей должна различаться в зависимости от предназначения, причём её окрас должен быть нанесён на всём протяжении провода, без прерывистости и разницы окраса его оконечностей.

Единственный провод, имеющий 2-хцветную оболочку (зелёно-жёлтую) — это кабель заземления, раздельно они не используются.

В нормативную документацию входят рекомендации по использованию разных схем для многожильных кабелей.
Другим немаловажным источником, отражающим положения по маркировке цвета, является ПУЭ, где в п.1.1.29 и п.1.1.30 изложены сведения о расцветке проводников земля-ноль-фаза, с отсылкой к ГОСТ P 50462-92 под редакцией нового ГОСТа Р 50462-2009, актуального по сей день. Он дублирует ряд положений ГОСТа 31947, уточняя некоторые нормативы. Ярким примером выступает окрас проводов с двойной функцией, когда нулевой защитный соединён с нулевым рабочим, то провод имеет окрас голубого цвета, края которого обозначены зелёно-жёлтыми полосками.

Раньше при маркировке электропроводки использовались только чёрные и белые провода, что повышало риск ошибок в работе с ними со стороны электриков.

Маркировка жил для электромонтажных решений

Электромонтаж сопряжён с грамотным следованием инструкциям по безопасности и маркировке проводов. При этом процесс монтажа значительно упрощается, позволяя экономить время и расходные материалы. Благодаря унификации цветовой раскраски проводов и прописанным нормам, провести электрику в доме или квартире не составит большого труда человеку, не имеющему электротехнического опыта.

В качестве примеров можно привести ситуации, когда маркировка просто необходима:

• В зависимости от источника подключения, вида электроустановок и направления проводов применяется скручивание проводов в распределительных щитках.
• Для каждого провода в конструкции розетки имеется подготовленный винтовой или зажимный контакт, уже промаркированный.
• Запитанный проводник подключают к стационарным контактам, расположенным сверху распределительного щитка, провод заземления — к соответствующей шине, проложенной в нижней части.
• Упрощённая система подключения, когда нулевой провод подключается к лампам, фазный протягивается в сторону выключателя, и через него переходит к лампам.

На практике используется множество кабелей, содержащих большое число жил. Они не подвергаются окрасу, так как это нецелесообразно. Ярким примером является СИП, в идентификации проводников которого используется другая методика. Один из проводников отмечен с помощью небольшого углубления на всей его протяжённости. Такая жила функционирует в качестве нулевого проводника, тогда как остальные имеют статус линейных. Для отличия жил, их обозначают разноцветным скотчем, буквенными символами, термоусадками, что выводятся маркерами соответствующих оттенков. В качестве вспомогательных средств профилактики при электротехнических работах с помощью соответствующего оборудования специалисты осуществляют прозвон электрической цепи.

Проверка правильности подключения

Осуществляя электромонтажные работы, мы привыкли опираться на цвета проводов, но существует определённый риск из неправильного подключения. Причинами неправильной идентификации может быть заводской брак, несоответствие технической документации, да и просто человеческий фактор. В связи с этим, перед монтажом выключателя, розетки или ремонте электроприбора рекомендуется перепроверить факт соответствия цвета изоляции провода его прямому назначению. По нормам электробезопасности требуется проверка нейтрального провода или фазы. Это позволит избежать получения электротравмы при случайном контакте с проводником. Для проверки фазы достаточно использовать индикаторную отвёртку, ноль и нейтраль измеряется специальными приборами — мультиметром или тестером.

Как пользоваться индикатором?

Один из самых простых приборов, не требующий наличия электротехнических навыков — это индикаторная отвёртка. Её предназначение сводится к определению фазного проводника тока. Для этого достаточно прикоснуться металлической рабочей частью отвёртки к оголённому концу провода. В ручке отвёртки встроен светодиод, который моментально загорится, если провод находится под напряжением. При отсутствии реакции со стороны светодиода есть все основания полагать, что провод относится к земле или нулю.

При работе с индикаторной отвёрткой не стоит полагаться на изоляционную ручку. Рекомендуется использовать прорезиненные перчатки. В ходе проверки нельзя второй рукой прикасаться к оголённым элементам проводов, а также металлическим предметам, в том числе трубам, батареям.

Правила применения тестера

Для более расширенного получения данных при работе с электропроводкой электромонтёр использует тестер. Благодаря ему можно определить обесточена сеть или нет, определить основные электрические характеристики. Перед использованием прибора следует ознакомиться с инструкцией измерительных приборов. Алгоритм действий заключается в следующем: выставляется параметры напряжения, заведомо превышающие стандартное, допустим 260 В, после в гнёзда подключаются соответствующие щупы, при этом они касаются двух проводников — например нейтрали и фазе. Затем процедура повторяется с другими парными проводниками. Если на дисплее высветилось значение в 220 В или немного больше, то высока вероятность того, что попалось сочетание фаза-ноль. Меньшие значения на приборе говорят о том, что это заземление. Измерительные электроприборы могут быть цифровыми вс выводом данных на дисплей, либо со стрелками и шкалой — более устаревшие модели.

Мультиметр является незаменимым помощником для того, чтобы измерить скачки напряжения, определить индуктивность, проверить транзисторы и другие элементы электроцепи.

Как определить у проводов заземление, ноль и фазу если нет маркировки

При отсутствии маркировки у проводников определить их назначение с первого раза не всегда получается. Дело в том, что производители не всегда соблюдают стандарты. Именно для таких случаев предназначены измерительные приборы, специфика использования которых напрямую связана с определением напряжения и идентификацией жил по назначению. Методы определения нулевых и фазных проводников представлены по следующим категориям:

Определение фазы с помощью индикаторной отвёртки

Обозначить фазовый проводник, используя индикаторную отвёртку несложно. Достаточно прикоснуться её стержнем к проводу, чтобы понять, находится тот под напряжением или нет. За счёт замыкания тока цепи в ручке отвёртки загорается светодиодный индикатор, а вмонтированный резистор сводит до безопасного уровня силу тока. Часть приборов имеют электрокнопку, другие подают сигнал на светодиод автоматически при контакте металлической рабочей части с токоведущим проводом. Если при визуальном осмотре установлено, что провод является 3-хжильным, то для его проверки потребуется мультиметр или тестер. Большое количество преимуществ этого прибора, таких как компактность, надёжность, небольшая стоимость уступают её главному недостатку — неточность измерений.

Обратите внимание, что на рукоятке отвёртки не должно присутствовать сколов или трещин, так как это может стать источником электрической травмы.

Определение заземления, нуля и фазы с помощью контрольной лампы

Конструктивные особенности данного метода заключаются в последовательности следующих действий: в обычный патрон вкручивается лампа накаливания., затем подсоединяются провода соответствующей длины, как правило, достаточно 50 см, причём один из них к определённой заранее нулевой линии, другой — к другим жилам. Если лампа загорается, то есть все основания полагать, что определён провод с фазой.

С помощью измерительного прибора

Мультиметр является универсальным измерительным прибором для определения любых электрических значений. При использовании прибора в сетях с переменным током, следует установить переключатель в определённое положение. Во время контакта щупов с проводами фаза-ноль (фаза-заземление) происходит реакция скачка напряжения в диапазоне напряжения 210-240 вольт. Разница полученных значений между нулевым проводом и заземлением несущественна. В случаях инспекции старых схем из двух жил в качестве элемента заземления можно использовать любую строительную металлическую конструкцию. При переключении в режим постоянного напряжения мультиметр обозначит, где находится плюс, а где минус. Если пользователь не обладает предварительной информацией об электрических характеристиках в цепи, то рекомендуется выставлять максимальные параметры постепенно переходя к их уменьшению. Одним концом стержня следует вновь прикоснуться к фазе, вторым коснуться предполагаемого заземления. При снижении показаний по отношению к первоначальным, факт подтверждения заземления можно считать случившимся. При увеличении значений, можно констатировать, что объектом воздействия является ноль, после чего продолжить измерительную процедуру.

Использование светодиода

Перед использованием приобретённого светодиода, можно увидеть, что одна его ножка несколько длиннее другой. По сути удлинённая ножка является анодом, к которому поступает положительный заряд. Параллельная ей укороченная ножка служит для подачи минуса. При правильной состыковке светодиод будет испускать свечение, если полярность нарушена, то реакции никакой не последует. Контрольно-измерительный прибор схожий с индикаторной отвёрткой можно сделать самостоятельно. Для этого формируется электроцепь, элементами которой выступают 1-2 Вт резистор, имеющий сопротивление 100-120 кОм и светодиод, схожий по характеристикам с лампочкой AL307.

Параметры классификации проводов

Широкий ассортимент проводов может смутить любого. Однако при помощи стандартизации, удалось распределить их по категориям на основе классификации. В качестве обозначения назначения проводников стали использоваться цифры и буквы. Это упростило понимание электрических схем, позволило определить основные их характеристики, такие как материал оболочки, количество жил, их диаметр поперечного сечения.

Расшифровка с буквенным обозначением А предполагает состав провода из алюминия; В —— изоляция изготовлена из ПВХ. Маркировка меди не предусмотрена.

Цвет провода заземления

В рамках обозначенных стандартов провод заземления окрашивается производителем в жёлто-зелёный цвет. Визуально от представлен в виде жёлтого изоляционного материала с ярко-зелёными полосками вдоль всей длины в количестве одной или двух штук. В некоторых случаях встречаются жёлто-зелёные полосы в поперечной проекции. Иногда попадаются однородные жёлтые или зелёные кабели. Схематические изображения этих проводов наносятся идентичными красками, но преимущественно ярко-зелёными.

На схемах или на корпусе аппаратуры наличие заземления может определяться при помощи буквенных символов РЕ. Таким же образом будут обозначаться контакты, требующие подключения земляного провода.

В лексиконе электрика заземление может называться нулевой защитой, однако не стоит это понятие путать с термином рабочий ноль.

До 2011 года в качестве обозначения заземления провода использовалась чёрная маркировка.

Какого цвета нулевой провод

Цветовая палитра нулевого провода имеет чёткий диапазон от голубого к синему, иногда синий разбавляют белыми полосками. Других альтернатив для обозначения нуля просто нет. Независимо от количества жил в проводе он будет присутствовать в любом кабеле. Отображается на схемах этот провод также синим цветом, для уточнения используется буквенный символ N. Многие специалисты используют в разговоре такое название как рабочий ноль или «минус», так как его наличие необходимо для формирования электроцепи.

Цвет нуля, нейтрали

Синий цвет является основным отличительным показателем нулевого провода. Все провода данной категории должны подключаться к контакту, имеющему обозначение N, которое может быть нанесено на обратной стороне распределительного щитка, розетки или другого электрооборудования.

Цвет фазы

Стандартами определено, что все остальные цвета, не упомянутые выше были закреплены за фазным проводом. Он может выделяться ярко-красным, белым, оранжевым, серым, чёрным, фиолетовым, розовым, коричневым, бирюзовым и любым другим цветом, за исключением зелёного, жёлтого или синего. Все они наделены ярким оттенком, предупреждая тем самым об скрытой в них опасности. Вообще, фазные провода требуют особой осторожности при работе, так как несоблюдение правил электробезопасности может повлечь причинение вреда здоровью от удара током. На схемах такие провода отражаются теми же цветами с указанием буквы L. Если фаз несколько за буквой следует порядковый номер или первый буквы латинского алфавита.

В многоквартирном силовом распределительном щитке провод фазы, протянутый от источника потребления, скрепляется с нижним контактом автовыключателя. В самих устройствах коммутационные процессы происходят в период выключения, другими словами контакт просто замыкается.

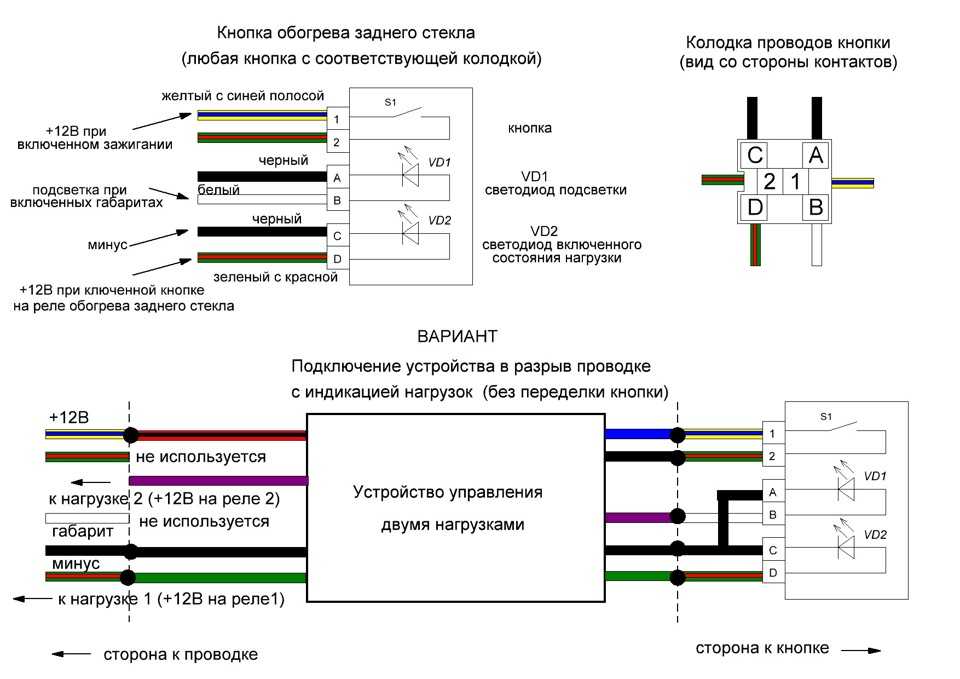

Цвет проводов плюс (+) и минус (-) в сетях постоянного тока

При ремонте и замене электроцепей у многих может возникнуть вопрос: «Красный провод относится к плюсу или минусу?». Ответ прилагается:

Красный

Для того, чтобы не забыть что красный цвет означает плюс многие прибегают к ассоциативному мышлению. Это удобно и не требует напряжения памяти. За образец можно взять известную организацию «Красный Крест» или «Красную Книгу», куда включены исчезающие животные планеты. Даже на автомобильных аккумуляторах плюсовая клемма часто окрашена в красный цвет.

Чёрный

Минус обозначается чёрным цветом. Он повсеместно встречается в бытовых электроприборах, аппаратуре и любых других источниках питания, в том числе устройствах с электронными блоками управления.

Плюс

Правильная полярность при проведении ремонтных работ является залогом долгого использования электрооборудования автомобилей. В противном случае при ошибочном подключении плюса к минусу и наоборот, последует разрушительный процесс, выводящий оборудование из строя.

Минус

То же касается и определения минуса. Высокая ответственность при определении полярности позволит избежать тяжёлых последствий при проведении электромонтажных работ.

Буквенное обозначение проводов

Вспомогательным и во многом дублирующим средством стало введение буквенного обозначения проводов. В первую очередь это упростило составление и трактовку электрических схем. Система стандартизации закрепила за каждым проводником свой буквенный символ:

• Фазный — L от слова line (линия).
• Нулевой — N от слова neutral (нейтраль).
• Заземление — РЕ от словосочетания protective earthing (защитное заземление).
• М — средняя точка в звене цепи постоянного тока с двухполярным питанием.
• + (плюс) — положительный полюс.
• — (минус) — отрицательный полюс.

Для фокусировки внимания на клеммах заземления используются определённые символы. Они наносятся на клеммы с помощью штамповки, либо на сам прибор в качестве наклейки. Эти символы заземления едины для многих стран, что снижает вероятность неразберихи при их трактовке. При обозначении сетей, имеющих много фазных проводов буквенные символы дополняются порядковыми номерами. К примеру, L1 — первоначальная фаза; L2 — вторая фаза и т.д. Иногда могут использоваться маркировки, присущие устаревшей стандартизации. В таких случаях порядковый номер фазы обозначается символами А, В, С.

Необходимо проявлять внимательность сверяя маркировку проводников непосредственно с элементами цепи, в которых они задействованы. Буквенные символы должны наноситься стойкой несмываемой краской, которая будет хорошо просматриваться на изоляционном материале возле окончания жил, на элементах ПВХ или зафиксированной термотрубке. Размещаются буквенные символы на концах проводов. Зажимы электроклемм наделяются знаками, отражающими сведения о полярности питания. Они наносятся краской, методами штамповки или травления. Метод нанесения зависит от корпуса использованного материала.

Дополнительная маркировка проводов

В конструкциях с множеством электроцепей встречаются дополнительные маркировки, отвечающие за название материала проводника или облегающей его изоляции. Маркировка имеет буквенные значения и представлена в виде нижеуказанного перечня:

• Многожильный алюминиевый кабель, имеющий дополнительную одноимённую оплётку — АА.
• Алюминиевый кабель с оплёткой из свинца — АС.
• Устойчивая к возгоранию резина в составе оболочки — НР.
• Соответственно обычная резиновая оболочка — Р.
• Наличие оплётки из 2-хслойной стали с дополнительной защитой от влаги — Б.
• Кабельная оболочка из негорючего материала — Бн.
• Полное отсутствие защитной оплётки — Г.

В качестве дополнительной информации может быть указаны такие характеристики как максимальная сила напряжения, рассчитанная на провод, сила тока и температурный режим.

Различие между расцветкой в сети 220 В и 380 В

Линейное напряжение имеет 380 Вольт. Принцип действия такого напряжения основан на использовании трёх фаз одновременно, при этом напряжение между ними достигает 380 Вт. Стандартное напряжение 220 В носит название фазное, так как возникает оно при контакте фазы с нулевым проводом. Естественно при проведении монтажа проводка трёхфазная представлена более красочно, чем однофазная. При визуальном осмотре можно заметить, что в однофазной сети присутствуют три установленных стандартами цвета: жёлто-зелёный, отвечающий за заземление, синий с оттенками или без, обозначающий нейтраль и красный (чёрный) непосредственно токопроводящий.

Трёхфазный, выдающий 380 В маркируется следующим образом: жёлто-зелёные цвета обозначают заземление, голубой или синий — нейтраль. Изоляция проводов по фазам:

• Первая фаза — красный или коричневый цвет.
• Вторая фаза — чёрный цвет.
• Третья фаза — белый или серый цвет.

Для упрощённого запоминания порядка расположения жил в шине с 3-хфазовым переменном токе используется аббревиатура ЖЗК.

Благодаря такой маркировке облегчается ремонт электрической проводки, быстрее устанавливаются сбои в сети, что увеличивает эффективность проводимой работы и делает её на порядок безопаснее. Таким образом, при обслуживании современных электросетей можно безошибочно определять назначения каждого из проводов в распределительных щитках многоэтажных домов.

При ответвлении однофазной сети от 3-хфазной обычно используют однородную расцветку.

Меры безопасности

При осуществлении работ, связанных с эксплуатацией электрического тока требуется неукоснительно соблюдать технику безопасности. В противном случае можно получить электротравму, которая в некоторых случаях может привести к летальному исходу. К основным мерам электробезопасности относится соблюдение следующих правил:

• Ни при каких обстоятельствах не касаться оголённых проводов, проводящих электричество.
• Применять электроприборы строго в рамках их функционального назначения.
• Не подключать технику с нарушенной изоляцией, разбитыми вилками и оголёнными проводами в электросеть, не пользоваться искрящими розетками.
• Не касаться проводов и розеток влажными руками, во время нахождения на сыром полу.
• В помещении с высокой влажностью требуется надевать резиновые перчатки, обувь, применять диэлектрический коврик.
• Нельзя защемлять провода в проходах дверями, иным способом их сгибать и искривлять, фиксировать с помощью гвоздей.
• Перед производством электроработ нужно обесточить всю сеть.
• Включать и выключать электроприборы нужно одной рукой, не прикасаясь при этом к металлическим трубам
• Если техника загорелась или искрит, нельзя её отключать, предварительно не обесточив сеть через щиток.

Для человеческого организма безопасны значения силы тока, не превышающей показателя в 50 мкА для переменного тока и 100 мкА — постоянного тока. Увеличение этих величин в большую сторону опасно для жизни.

Электробезопасность напрямую связана с пожарной безопасностью и несоблюдение её требований может привести к возникновению очага возгорания. Поэтому при любой нештатной ситуации в первую очередь следует обесточить объект опасности, а потом уже устранять причину её возникновения.

Что делать, если выявлено несоблюдение цветовой маркировки

На практике встречаются случаи, когда цветовая маркировка не соответствует реальному положению дел, либо она полностью отсутствует. В зависимости от вашего электротехнического опыта можно самостоятельно промаркировать электропроводку, используя изоленту или специальный изоляционный материал, встречающийся в виде полых ПВХ трубок. В зависимости от назначения провода, который можно определить за счёт измерительных приборов, на кончики проводника наносится тот или иной цвет, входящий в палитру, определённую ГОСТом. Если речь идёт о больших объёмах работ, связанных с кропотливым анализом всей электросети, то в таком случае, стоит прибегнуть к помощи квалифицированного специалиста. Не секрет, что использование цветовых гамм в разметке электропроводки намного упрощает ремонтные работы. Если в доме протянуты провода с разноцветными жилами, в процессе монтажа не потребуется растрачивать время на «прозвон» каждой. Тот же обрыв фазной жилы можно обнаружить за несколько минут.

Заключение

Подводя итоги обзора, можно сказать, что появление цветовой расцветки проводников значительно облегчило труд электрика, независимо от его фронта работ на ниве эксплуатации переменного и постоянного тока. Требования стандартизации свели к общему знаменателю положения при которых за каждым конкретным проводником закреплён определённый цвет. Это качественным образом сказалась не только на самих работах, но и позволило усовершенствовать степень безопасности источников питания и человека в целом.

Команда нашего сайта

Цветовые коды электрических проводов и их значение

Nov112011

Безопасность

Электромонтажники и электрики ежедневно работают с цветовыми кодами электрических проводов. Но если вы не относитесь к числу этих профессионалов, вам может быть интересно, что означают разные цвета электропроводки.

Простое объяснение состоит в том, что каждый цвет, используемый для электропроводки, имеет определенное значение, а разные цвета указывают на разные типы цепей и назначение. Подрядчики-электрики и электрики понимают цветовые коды, но простое руководство поможет вам понять их значение.

Прежде чем начать, важно понимать, что в разных странах используются разные цветовые коды проводки. В некоторых странах все допустимые цвета проводки определяются соответствующим руководящим органом, но в других требуется, чтобы только несколько конкретных типов проводки имели определенные цвета. В этих странах цвета, используемые для некоторых типов проводки, просто устанавливаются местными обычаями, которым следуют электрические подрядчики и электрики. Опять же, электрические подрядчики и электрики будут знакомы с цветами проводки, используемыми в их местности.

Таким образом, значение того или иного цвета проводки может варьироваться в зависимости от страны. Все это может быть немного сложным, но вот полезное руководство о значении различных цветов, используемых для распространенных типов электропроводки переменного тока в разных частях мира.

Американские электрические подрядчики и электрики обязаны следовать Национальному электротехническому кодексу («NEC») в отношении цветов проводки. NEC устанавливает следующие стандарты цвета электропроводки:

• Провода заземления: зеленый, зеленый с желтой полосой или голая медь
• Нейтральные провода: белый или серый

Теоретически проводка под напряжением в США может быть любого другого цвета, хотя на практике подрядчики и электрики следуют следующим местным соглашениям:

• Однофазные провода под напряжением: черный (или красный на секунду) «горячая» проволока)
• 3-фазные провода под напряжением: черный, красный и синий для 208 В переменного тока; коричневый, желтый, фиолетовый для 480 В переменного тока

Большинство стран Европы, включая Великобританию, в настоящее время следуют цветовым соглашениям, установленным Международной электротехнической комиссией («МЭК»). Эти условные обозначения цветов следующие:

• Заземляющие провода (называемые заземляющими проводами в США и Канаде): зеленый с желтой полосой
• Нейтральные провода: синий
• Однофазные провода под напряжением: коричневый
• 3-фазные провода под напряжением: коричневый, черный и серый









Электропроводка в Канаде регулируется Канадским электротехническим кодексом («CEC»). В Канаде действуют следующие требования к цвету проводки:

• Провода заземления: зеленый или зеленый с желтой полосой
• Нейтральные провода: белый
• Однофазные провода под напряжением: черный (или красный для второго провода под напряжением)
• 3-фазные провода под напряжением: красный, черный и синий

Важно помнить, что приведенная выше информация о цвете относится только к цепям переменного тока.

Совершенно другие стандарты окраски применяются к проводке, используемой в цепях постоянного тока.

Если вы хотите узнать больше о цветовом кодировании электрооборудования или вам нужна непосредственная помощь профессионала-электрика, вы можете связаться с нами или запланировать встречу с помощью нашего удобного онлайн-планировщика заданий:

Служба расписания

Автор: Брайант Электрик Сервис

Есть ли цветовой код низковольтного провода?

NEMA

NEMA

Национальная ассоциация производителей электрооборудования (NEMA) определяет стандарты, используемые в Северной Америке для различных типов электрических корпусов, обычно используемых в промышленных целях. Каждый из них рассчитан на защиту от личного доступа к опасным частям и дополнительных условий окружающей среды, зависящих от типа.

https://en.wikipedia.org › wiki › NEMA_enclosure_types

Типы корпусов NEMA — В Википедии

разъяснено руководство по цвету, используемому для проводов управления низким напряжением, что исключает использование серой проводки для управления 0–10 В. Вместо этого NEMA определила фиолетовый (фиолетовый) и розовый в качестве стандартных цветов в будущем. Это новое требование вступило в силу 1 января 2022 года. Запрос на удаление

| Посмотреть полный ответ на mzltg.com

Что такое цветовой код низкого напряжения?

В рамках обновленного кода все серые провода на управляющих проводах в низковольтных светильниках теперь будут розовыми. Есть надежда, что новый цвет уменьшит путаницу и предотвратит несчастные случаи. Запрос на удаление

| Посмотреть полный ответ на kristechwire.com

Какого цвета низковольтные провода?

С 31 марта 2004 г. изменена цветовая маркировка жил низковольтных кабелей стационарной прокладки.
…

• Живой — Коричневый.
• Нейтральный — Синий.
• Заземляющий/защитный проводник – зеленый и желтый.

Запрос на удаление

| Посмотреть полный ответ на thenbs. com

Какой цветовой код у 12-жильного кабеля низкого напряжения?

Оболочка кабеля желтого цвета покрывает провода 12-го калибра. Желтый кабель 12-го калибра обычно используется для 20-амперных цепей, которые питают обычные бытовые розетки, используемые для различных подключаемых устройств. Запрос на удаление

| Посмотреть полный ответ на thespruce.com

Каковы цвета 3-фазного низкого напряжения?

Одним из стандартов электротехнической промышленности является цветовая кодировка 3-фазной цепи. Для низкого/среднего напряжения правилом являются черные, красные и синие провода с идентифицируемой соответствующей нейтралью. Для высокого напряжения (ВН) это коричневый, оранжевый и желтый провода и снова с идентифицируемой соответствующей нейтралью. Запрос на удаление

| Посмотреть полный ответ на onepullwire.com

Каковы правильные цвета электропроводки

Какой цвет является нейтральным при низком напряжении?

Вот краткое изложение электрических проводов: черный провод — это «горячий» провод, он несет электричество от панели выключателя к выключателю или источнику света. Белый провод является «нейтральным» проводом, он принимает все неиспользованное электричество и ток и отправляет их обратно на панель выключателя. Запрос на удаление

| Посмотреть полный ответ на hgtv.com

Каков цветовой код трехфазной проводки?

Нейтраль — белый, горячие (под напряжением или активным) однофазные провода — черные, а красный — в случае второго активного. Трехфазные линии имеют красный, черный и синий цвета. Запрос на удаление

| Посмотреть полный ответ на allaboutcircuits. com

Какой провод общий на низковольтный?

Некоторые из наиболее распространенных типов кабелей, используемых в низковольтной проводке, включают: Кабель с неэкранированной витой парой (UTP) — сегодня в домах чаще всего используются кабели категории 6 или 6a. Волоконно-оптический кабель — используется для длинных дистанций. Запрос на удаление

| Посмотреть полный ответ на esub.com

Какой провод положительный при низком напряжении?

На входе переменного тока к блоку питания необходимо подключить горячий/плюсовой провод к соответствующему входу блока питания. Но на стороне выхода постоянного тока низкого напряжения (12–24 В) черный провод означает минус, а красный провод — горячий/плюс. Запрос на удаление

| Посмотреть полный ответ на lumicrest.com

Какой провод горячий на 12В?

12-вольтовый провод Цвет

Силовой, положительный и горячий (все они означают одно и то же и могут использоваться взаимозаменяемо) провода в 12-вольтовых установках обычно красного цвета.

Запрос на удаление

| Посмотреть полный ответ на explorist.life

Есть ли плюс и минус на низковольтном проводе?

Низковольтный провод не имеет полярности; не имеет значения, какой из двух проводов подключается к общей клемме, а какой к клемме напряжения, главное, чтобы к каждому подходил один провод. Правильная клемма напряжения — это та, которая обеспечивает оптимальное напряжение на светильниках, подключенных к этой линии. Запрос на удаление

| Посмотреть полный ответ на voltlighting.com

Есть ли разница между низковольтным проводом и обычным проводом?

Также называемая структурированной кабельной системой, провод низкого напряжения обычно имеет напряжение 50 В или менее. Другими распространенными напряжениями для низковольтных проводов являются 12 В, 24 В и 48 В. Это намного меньше, чем стандартные 120В или 140В. Провода низкого напряжения обычно имеют больший калибр, чем обычный провод. Запрос на удаление

| Посмотреть полный ответ на сайте thenetworkinstallers.com

Может высокий и низкий цвет провода?

CAN обычно подключается желтым и зеленым проводами, причем желтый действует как сигнал CAN-High, а зеленый — как сигналы CAN-Low. Запрос на удаление

| Посмотреть полный ответ на docs.wpilib.org

Как определить, находится ли провод под низким напряжением?

Так как же определить низковольтную проводку? Ищите провода, которые передают 50 вольт электричества или меньше. Продукты низкого напряжения обычно имеют напряжение 12 В, 24 В или 48 В. В отличие от проводки высокого напряжения, которая обеспечивает большее количество электроэнергии, проводка низкого напряжения имеет другие требования к установке и варианты использования. Запрос на удаление

| Посмотреть полный ответ на сайтебабочкиmx.com

Что такое 3 цветных провода?

Питание постоянного тока

• Положительный – красный провод.
• Минус – черный провод.
• Заземление – белый или серый провод.

Запрос на удаление

| Посмотреть полный ответ на bradyid.com

Есть ли положительные и отрицательные стороны низковольтного ландшафтного освещения?

Помните: в низковольтном ландшафтном освещении полярность отсутствует. Не нужно беспокоиться о положительных и отрицательных проводах. Не имеет значения, какую прядь вы поместите в какую сторону. Запрос на удаление

| Посмотреть полный ответ на justagirlandherblog.com

Как узнать, какой провод положительный, а какой отрицательный?

Различные типы цветовых кодов проводов

1. Положительный ток должен быть красным.
2. Отрицательный ток должен быть черным.
3. Заземляющий провод, если он есть, должен быть белого или серого цвета.

Запрос на удаление

| Посмотреть полный ответ на сайте creativesafetysupply. com

Какой провод горячий на 3 проводе?

Трехжильный провод имеет две горячие точки — черную и красную — и белую нейтраль. Хотя обычно трехжильный провод используется для трехстороннего переключения, он также обычно используется для дуплексной проводки розеток. Запрос на удаление

| Посмотреть полный ответ на jlconline.com

Каков цветовой код 4-фазной проводки?

Фаза – 1: черный (для 120, 208 или 240 В), коричневый (для 277 или 480 В). Фаза – 2: красный (для 120, 208 или 240 В), оранжевый (для 277 или 480 В). Фаза – 3: Синий (для 120, 208 или 240 В), Желтый (для 277 или 480 В). Нейтральный: белый (для 120, 208 или 240 В) или серый (для 277 или 480 В) Запрос на удаление

| Посмотреть полный ответ на electricclassroom.com

Что означают разные цвета проводов?

Черные провода — это горячие провода, которые идут к электрической розетке от выключателя. Красные провода — это горячие провода, распространенные в розетке на 240 вольт или когда настенный выключатель управляет розеткой.
