Как правильно составить план электропроводки квартиры. Какие условные обозначения использовать на схеме электрики. Как рассчитать необходимые материалы. Какие программы помогут в проектировании электрики.
Зачем нужен план электропроводки квартиры
План электропроводки квартиры — это важный документ, который необходимо составить перед началом ремонтных работ. Он позволяет:
- Определить оптимальные места расположения розеток, выключателей и светильников
- Рассчитать необходимое количество материалов (кабель, розетки, выключатели и т.д.)
- Спланировать разводку проводки по помещениям
- Избежать ошибок при монтаже и подключении электрооборудования
- Сэкономить время и деньги на этапе электромонтажных работ
Кроме того, наличие грамотно составленного плана поможет в будущем при ремонте или модернизации электропроводки. Рассмотрим основные этапы создания схемы электрики квартиры.
Условные обозначения на электрических схемах
Прежде чем приступать к составлению плана, необходимо ознакомиться с условными обозначениями, которые используются на электрических схемах:
- Розетка одинарная — кружок с точкой внутри
- Розетка двойная — два кружка с точками
- Выключатель одноклавишный — косая черта в кружке
- Выключатель двухклавишный — две косые черты в кружке
- Распределительная коробка — квадрат
- Светильник потолочный — кружок с крестиком
- Электрический щиток — прямоугольник с диагональю
Знание этих обозначений поможет правильно нанести все элементы на план и сделать его понятным для электриков.
Шаг 1: Составление плана помещений
Первым этапом является создание подробного плана квартиры с указанием:
- Размеров всех помещений
- Расположения дверных и оконных проемов
- Толщины стен
- Расстановки мебели и крупной бытовой техники
План лучше всего чертить в масштабе на миллиметровой бумаге. Это позволит точно рассчитать необходимую длину кабеля. Расстановка мебели поможет определить оптимальные места для розеток и выключателей.
Шаг 2: Нанесение точек подключения
На готовый план помещений необходимо нанести все точки подключения электрооборудования:
- Розетки (с учетом количества и мощности подключаемых приборов)
- Выключатели (рядом с дверными проемами)
- Распределительные коробки
- Светильники
- Электрический щиток
При этом важно учитывать нормы по количеству и расположению розеток и выключателей в разных помещениях. Например, на кухне рекомендуется устанавливать не менее 4-5 розеток над рабочей поверхностью.
Шаг 3: Прокладка кабельных линий
После нанесения всех точек подключения необходимо продумать схему прокладки кабельных линий. При этом следует придерживаться следующих правил:
- Прокладка по потолку выполняется перпендикулярно стенам
- Спуски по стенам делаются строго вертикально
- Горизонтальная прокладка по стенам — на расстоянии 15-20 см от потолка или пола
- Розетки устанавливаются на высоте 30-50 см от пола
- Выключатели — на высоте 90-110 см
Важно разделить проводку на отдельные группы (освещение, розетки, мощные потребители) и подвести их к распределительному щитку.
Шаг 4: Расчет необходимых материалов
Имея детальный план электропроводки, можно точно рассчитать необходимое количество:
- Кабеля различного сечения
- Розеток и выключателей
- Распределительных и монтажных коробок
- Автоматических выключателей
- Дополнительных материалов (гофра, крепеж и т.д.)
При расчете длины кабеля следует добавлять 10-15% на запас. Это поможет избежать нехватки материалов при монтаже.
Программы для проектирования электропроводки
Для упрощения процесса создания плана электрики можно воспользоваться специализированными программами:
- AutoCAD — профессиональная САПР с широкими возможностями
- NanoCAD — бесплатная альтернатива AutoCAD
- Эльф — программный комплекс для проектирования электрики
- Электрик — простая программа для расчета проводки
Эти приложения позволяют быстро начертить схему и автоматически рассчитать необходимые материалы. Однако для их освоения может потребоваться некоторое время.
Типичные ошибки при составлении плана электропроводки
При проектировании электрики важно избегать следующих распространенных ошибок:
- Недостаточное количество розеток в помещениях
- Неудобное расположение выключателей
- Отсутствие разделения на группы (освещение, розетки)
- Неправильный выбор сечения кабеля
- Отсутствие запаса по мощности в щитке
Внимательное планирование и соблюдение норм позволит создать удобную и безопасную схему электропроводки в квартире.
Заключение
Грамотно составленный план электропроводки — залог комфортного и безопасного использования электрооборудования в квартире. Он позволяет оптимально разместить все элементы, рассчитать необходимые материалы и избежать ошибок при монтаже. При составлении схемы важно учитывать нормы, пожелания жильцов и перспективы развития электросети в будущем.
Составляем план электропроводки квартиры
Электрические провода в квартире прокладываются только при капитальном ремонте, а замена и модернизация электропроводки требует нарушения целостности обоев и штробления стен.
Поэтому чтобы не прокладывать дополнительные провода после завершения ремонта необходимо до начала ремонтных работ определить места установки электроприборов. Кроме того, неправильный выбор сечения кабелей и параметров защитной аппаратуры (автоматические выключатели, УЗО, дифавтоматы) может привести к возгоранию проводов и даже пожару.
Для того чтобы избежать этих проблем необходимо составить план электропроводки квартиры.
Зачем это нужно?
Прежде всего, это необходимо для удобства эксплуатации электроприборов и светильников. Составление схемы электропроводки позволяет заранее отметить места установки выключателей и розеток с учётом расстановки мебели и расположения электроприборов.
Ещё одна причина составить такую схему — разделение электропроводки на группы.
Наличие этого чертежа поможет предотвратить ошибки при прокладке кабелей и подключении линий к защитной аппаратуре.
План электропроводки квартиры необходим так же при найме специалистов для выполнения электромонтажных работ. По этой схеме можно рассчитать необходимое количество материалов и предотвратить споры с монтажниками на тему правильности установки аппаратуры.
| Совет! После завершения монтажных работ имеет смысл сохранить схему электропроводки. Она понадобится для крепления подвесных шкафов, картин и ремонта электрики. |
Шаг №1. Планируем расстановку мебели
До начала составления плана электрики необходимо определиться с местом установки самых мощных электроприборов, таких как стиральная и посудомоечная машины, электроплита и бойлер. К этим устройствам рекомендуется прокладывать отдельный кабель, подключённый к отдельному автомату.
Расположение розеток и выключателей зависит от расстановки мебели.
Например, возле телевизора можно установить несколько точек для самого телевизора, антенного блока питания и TV тюнера, а для компьютера, несмотря на большое число периферийных устройств, достаточно одной точки. Эти аппараты включаются через сетевой фильтр, имеющий всего одну вилку.
Кроме розеток и выключателей план электропроводки квартиры включает в себя распределительные коробки. Желательно, чтобы эти элементы не оказались в труднодоступном месте, например, за подвесным шкафом или шкафом-купе. Это усложнит ремонтные работы.
Удобнее всего начинать составление схемы электропроводки квартиры с плана квартиры с указанием расположения дверей и окон. Составить такой чертёж можно в специализированной компьютерной программе, например «Дизайн Интерьера 3D», Planoplan, AutoCAD или просто от руки.
| Совет! Для экономии места допускается комнаты пронумеровать, а рядом с планом поместить расшифровку. |
После составления чертежа квартиры на нём отмечается вся мебель, как имеющаяся в наличии, так и та, приобретение которой только планируется. В ванной комнате необходимо отметить зеркало с подсветкой и розетку для фена и электробритвы. Желательно заранее определить место монтажа кондиционеров и запланировать установку розеток возле каждого из аппаратов на высоте не менее 2 метров.
Рядом с предметами обстановки указывается их высота. В некоторых случаях удобно выбрать нестандартную высоту установки электроприборов — на 10см выше стола или комода.
Шаг №2. Определяемся с местом установки розеток

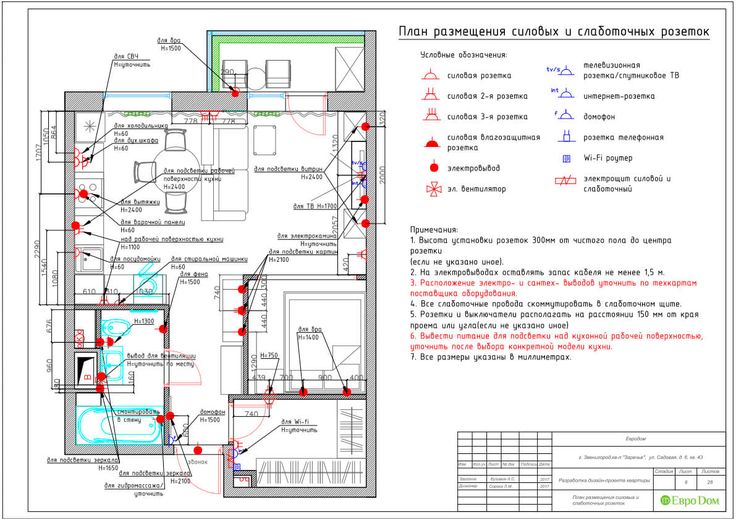

После составления плана квартиры и расположения мебели необходимо отметить места установки электроприборов.
Для удобства они изображаются другим цветом и помечаются надписями или номерами с последующей расшифровкой. Это необходимо для более точного определения мест установки и количества розеток.
| Совет! Вместо одинарных розеток имеет смысл установить двойные, которые монтируются в одну монтажную коробку (подрозетник). |
План электропроводки квартиры следует выполнять с учётом ГОСТа 2.702-2011 Единая система конструкторской документации (ЕСКД). Это необходимо для того, чтобы в чертеже могли разобраться электромонтёры, осуществляющие монтаж или ремонт системы электроснабжения. Отдельными значками должны быть указаны все элементы:
- 1. Вводной щит;
- 2. Одинарная или двойная розетка;
- 3. Количество клавишей в выключателе;
- 4. Потолочные и настенные светильники;
- 5. Распредкоробки;
- 6. Конец провода для установки дополнительного щитка (для бойлера или электроплиты).
Кроме розеток, предназначенных для подключения стационарных электроприборов, в комнатах необходимы дополнительные устройства. Их количество определяется нормативными документами.
Одним из таких является Свод Правил СП 256.1325800.2016 «Электроустановки жилых и общественных зданий». В пункте 15.28 регламентируется минимальное количество розеток:
- 1. В жилых комнатах по одной на 3 метра стен. Двойная розетка при этом считается одной розеткой.
- 3. В ванной достаточно одной розетки возле зеркала для фена или электробритвы. Стиральная машина подключается отдельной линией.
- 4. В коридоре, как и в ванной, достаточно одной точки подключения, но розетку при этом желательно устанавливать двойную. В том случае, если предполагается в прихожей установить Wi-Fi роутер или зарядную станцию для мобильных телефонов, число розеток следует увеличить.
В том случае, если предполагается в прихожей установить Wi-Fi роутер или зарядную станцию для мобильных телефонов, число розеток следует увеличить.Кроме обычных коммутационных устройств в одном блоке с обычными розетками могут устанавливаться телефонные, компьютерные (LAN), телевизионные (антенные) и другие устройства. Монтажные коробки для всей аппаратуры устанавливаются одновременно, а кабеля специального назначения могут прокладываться в общих штробах с электропроводкой.
Шаг №3. Составляем схему освещения
Схема электроснабжения любого объекта, будь то квартира или частный дом должна выполняться как минимум двумя отдельными линиями. Одна из них предназначена для подключения силовой сети, то есть розетки, вторая – запитывает сеть освещения.
Это указано в оговоренных ранее нормативных документах СП 256.1325800.2016 пункт 10.2.
Кроме розеток, в квартире имеются светильники разного назначения — потолочные, бра, светодиодная подсветка рабочей зоны на кухне и другие.

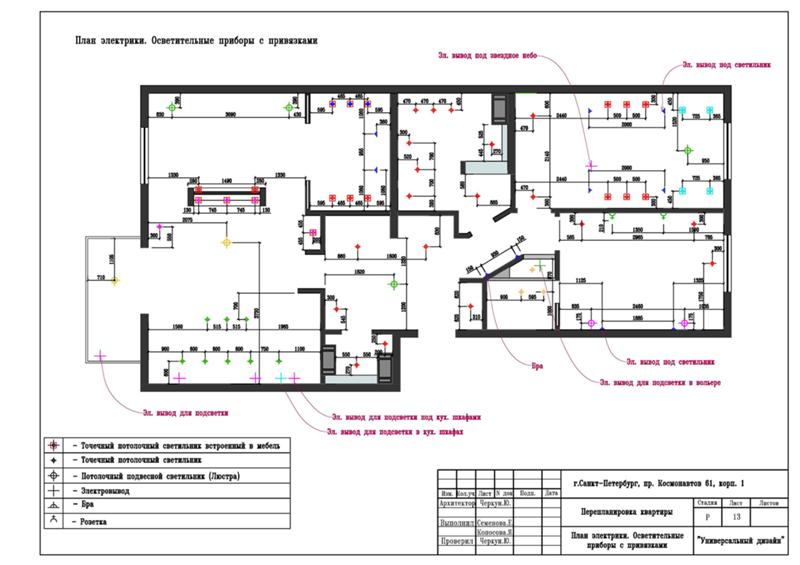

Для того чтобы нарисовать план системы освещения необходимо:
- 1. Отметить условным значком (кружок с крестиком) место расположения ламп. В люстре, в которой они разделены на группы, количество значков должно соответствовать их числу.

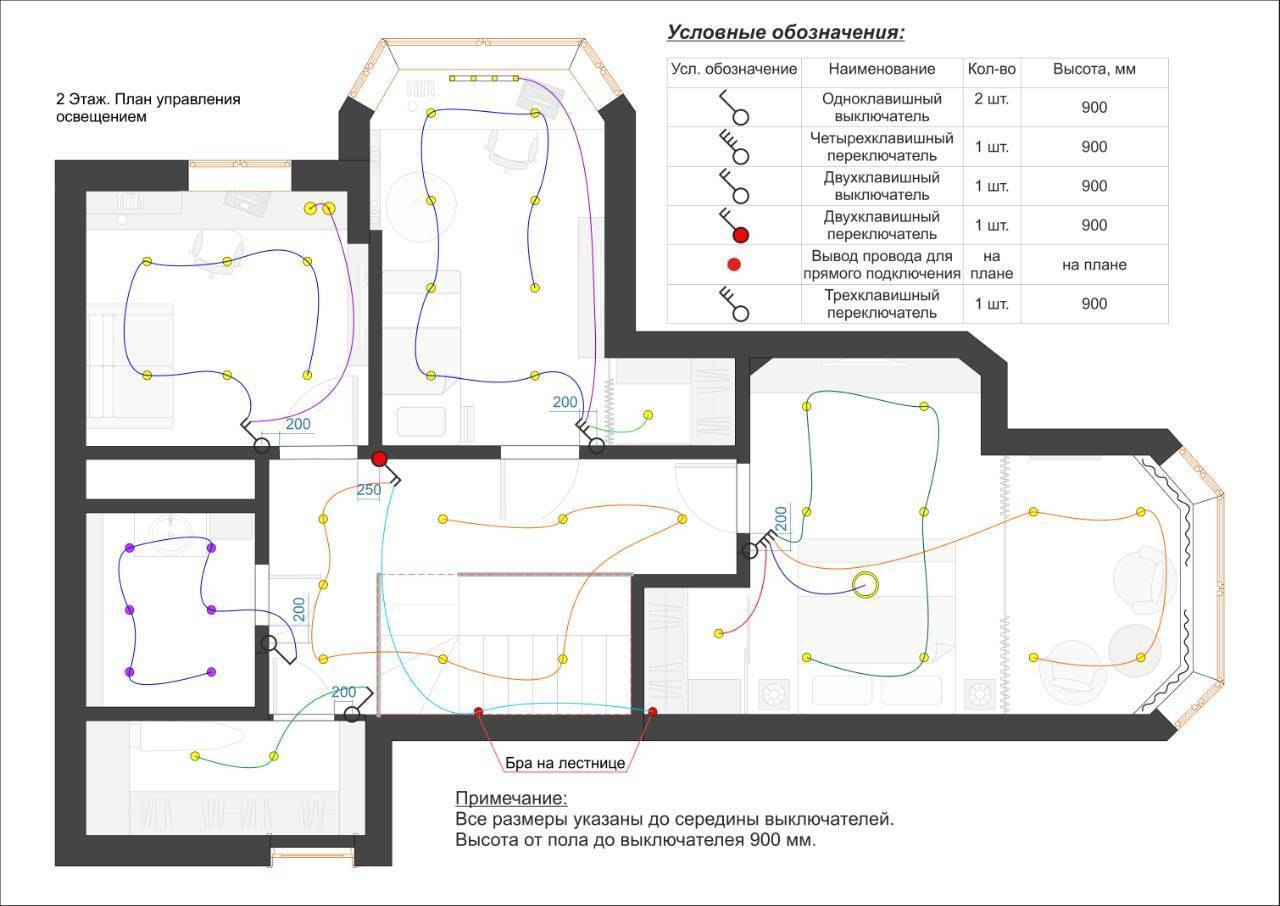

- 2. Пометить места установки выключателей. Чаще всего они находятся в одном помещении с лампой. Исключением являются сырые помещения и комнаты без окон, такие, как ванная или кладовка. При этом следует учесть расположение мебели и направление открывания двери, чтобы они не перекрывали доступ к выключателю. Указать высоту установки.
- 3. Отметить одинаковыми цифрами светильники и соответствующие выключатели. Это необходимо для того, чтобы исключить ошибки при составлении схемы расположения проводов, особенно при использовании проходных и перекрёстных переключателей.
При использовании вместо обычных выключателей диммеров это следует отметить на плане. Схема подключения таких регуляторов не отключается от обычных выключателей освещения, но для них необходимо приобретать специальные Led лампочки.
Яркость свечения обычных светодиодных и энергосберегающих светильников диммером не регулируется.
Светодиодная подсветка подключается к блоку питания =12В, для которого следует предусмотреть отдельную розетку возле места установки. На кухне её можно совместить с розеткой для вытяжки. Источник питания может находиться так же за подвесным потолком и подключаться к линии освещения в распределительной коробке.
После завершения всех работ по определению мест установки коммутационной аппаратуры схема перерисовывается заново или на ней удаляются (стираются или закрашиваются) отметки, указывающие на мебель и электроприборы.
| Совет! При подключении розеток и освещения отдельными группами можно для каждой из них составить отдельную схему. Это сделает её более простой и наглядной. |
Шаг №4. Рассчитываем сечение кабеля
Важным параметром электропроводки является сечение токопроводящих жил. Оно выбирается по ПУЭ п.
1.3.10 т.т.1.3.4 и 1.3.5. Для этого необходимо знать ток потребления электроприбора. Для устройств большой мощности он определяется по паспорту устройства или рассчитывается по формуле I(A)=P(Вт)/220.
| Совет! Допускается использование упрощённого расчёта Р(кВт)=I(А)х5. Звучит это так: в 1-м кВт мощности, 5 Ампер нагрузки. |
Сечение медных проводов, проложенных в комнатах, чаще всего не рассчитывается, а выбирается в зависимости от места использования кабеля:
- общий для розеток — 2,5мм²;
- опуск к отдельным розеткам и группам розеток — 2,5мм²;
- общий кабель освещения — 1,5мм²;
- кабель к отдельным светильникам — 1,5мм²;
- кабель на духовный шкафы, водонагреватель и т.п. — 4мм²;
- индукционные и электрические плиты – 6 мм².
Провода меньшего сечения применяются только для подключения точечных светильников и бра из-за низкой механической прочности.
Шаг №5. Выбираем трассы прокладки кабеля
После определения мест установки аппаратуры и сечения проводов и кабелей можно приступать к разметке трасс прокладки проводов и кабелей. Для этого необходимо определить тип потолка.
При наличии подвесного или натяжного потолка кабель для скрытой проводки допускается прокладывать в слое штукатурки или фиксировать дюбель-хомутами к потолку. Скрывать в стенах в этом случае необходимо только опуски к распределительным и монтажным коробкам.
| Внимание! Штробить пололки или полы, а также плиты перекрытия категорически ЗАПРЕЩЕНО. |
Материал стен так же имеет значение. В блочных домах советской постройки несущие стены выполнены из железобетонных блоков, а перегородки изготовлены из гипса. В некоторых случаях получится проложить кабель по гипсовым стенам, что позволит сделать работу легче и быстрее. Это может скомпенсировать увеличенный расход провода.
Важно! Электропроводка в деревянном доме выполняется открытым способом или в трубах, которые закладываются в стены на этапе постройки здания. |
Над оконными проёмами кабель не прокладывается. Здесь даже в кирпичных домах установлен бетонный брус повышенной прочности. Кроме того, над окнами при помощи дюбелей крепятся карнизы для штор и есть опасность при их установке повредить проводку.
Следует учесть, что к каждой отдельно стоящей розетке или группе розеток прокладывается отдельный кабель из распределительной коробки. Все опуски производятся только вертикально для того, чтобы при ремонте или необходимости повесить картину или подвесной шкаф знать трассу прокладки кабеля.
При составлении этой схемы электропроводки в квартире возле каждого вывода кабеля указывается его тип, количество жил и сечение. Эти отметки наносятся вместе с трассой на схему расположения аппаратуры.
Шаг №6. Разводка электропроводки в помещениях
Монтаж разводки электрики в квартире начинается с вводного щитка:
- 1. Проштробить канавки везде, где это необходимо. Выдолбить углубления для распределительных коробок (если требуется) и подрозетников.
- 2. Сделать в коробках отверстия для проводов. Закрепить их при помощи финишной шпаклёвки или алебастра.
- 3. Завести кабель в коробки и зафиксировать его. В подвесном потолке он крепится пластиковыми скобами, в штробах алебастром. Он быстрее застывает, чем шпаклёвка, что ускоряет работу.
- 4. При необходимости заделываем штробы шпаклёвкой. Штукатурим места установки монтажных коробок. Разделываем кабеля и зачищаем концы токопроводящих жил.
- 5. Согласно схеме электропроводки производим подключение кабелей в распределительных коробках. Для этого используются клеммники различной конструкции, самыми популярными из которых являются замозажимные клеммы WAGO. Они позволяют соединять между собой провода любого типа и сечения. Раньше провода в коробках соединялись при помощи скруток, но сейчас такое соединение запрещено ПУЭ п.2.1.21.
- 6. Подключаем провода к выключателям, светильникам и розеткам. Подаём напряжение в сеть и проверяем работу электросхемы.
Лайфхак — как установить монтажные коробки
Для монтажа в одном блоке нескольких розеток и выключателей в стене необходимо установить несколько монтажных коробок в одном горизонтальном или вертикальном ряду. Для того чтобы это сделать быстро и качественно необходимо:
- 1. Взять кусок профиля для монтажа гипсокартона длиной 0,5м;
- 2. Начертить карандашом или чертилкой продольную линию в центре полосы;
- 3. Просверлить два отверстия Ø3мм на расстоянии 60мм для одной розетки,
- 4. Для следующей коробки сверлится ещё одна пара отверстий через 11мм от предыдущей;
- 5. Повторить необходимое количество раз;
- 6. Прикрутить монтажные коробки к профилю саморезами;
- 7. При помощи алебастра и строительного уровня закрепить ряд коробок в заранее выдолбленных отверстиях.
Совет! Степень затвердевания алебастра можно контролировать по остаткам разведённой смеси. Для замедления скорости застывания допускается смешать алебастр с финишной шпаклёвкой в соотношении 1:1. |
После застывания алебастра можно снять профиль и продолжить монтаж электропроводки.
Похожие материалы на сайте:
- Отдельная линия для холодильника
- Какой кабель выбрать для проводки в квартире
- Цвет проводов в электрике: фаза, ноль, заземление
Как нарисовать план электрики в квартире
Лётчика Бабушкина 129281 Россия, Москва +7 499 999-01-74
Добавлено: 23.07.2018. Обновлено: 16.02.2022 0 комментариев 55983 просмотра
Составление плана электропроводки в квартире — это то, с чего следует начать при подготовке к будущему ремонту.
Все электротехнические работы регламентируются ГОСТ Р 50571.5.52-2011 («Выбор и монтаж электрооборудования. Электропроводки»), СП 31-110-2003 («Проектирование и монтаж электроустановок жилых и общественных зданий»), ПУЭ-7 («Правила устройства электроустановок»). Для тех, кто привык все делать своими руками, придется изучить требования, относящиеся к проектированию.
План электрики – это документ, на основании которого делаются расчеты по токовым нагрузкам и выбираются материалы и оборудование: провод, автоматические выключатели, розетки, выключатели, распределительные коробки и т.д.
Содержание
1.
Составляем план электрики: обозначение электрики на чертежах
2.
Расчет материалов
3.
Проектирование электропроводки онлайн: популярные сервисы и программы
Составляем план электрики: обозначение электрики на чертежах
Первое, что придется освоить, это условные обозначения:
Еще до начала работ необходимо четко представлять, где будут располагаться выключателя, розетки и светильники.
От этого будет зависеть, насколько функциональной будет электрика. Если не продумать хорошо это вопрос, то может оказаться, что часть розеток или выключателей окажутся загроможденными мебелью и придется раскидывать удлинители по всей квартире. Кроме того, необходимо продумать, какую технику вы планируете приобрести, чтобы предусмотреть достаточное количество розеток. Обсуждение этого вопроса в кругу домашних не будет лишним.
Читайте также: Подключение розетки к автомату в щитке
На следующем этапе приступаем к изложению своих планов на бумаге. Для этого необходимо нарисовать план квартиры в масштабе (с окнами и дверными проемами) в двух экземплярах. Можно воспользоваться техническим паспортом или произвести замеры по месту.
Технический паспорт квартиры – это документ, который можно заказать в Бюро технической инвентаризации. В нем присутствует план квартиры с нанесенными размерами.
Далее наносим на план №1 мебель и технику, закрашивая сплошным те предметы, которые требуют подключения к электричеству.
Далее приступаем к нанесению на схему №2 объектов электропроводки: розеток, выключателей, светильников, распределительного щита, сопоставляя их со схемой №2. Основная задача, которая стоит на этом этапе, – определение места установки всех элементов.
Для того чтобы упростить задачу, все точки подключения разбиваются на отдельные группы:
- Освещение кухни и коридора
- Освещение ванной и туалета
- Освещение жилых комнат
- Розетки кухни
- Розетки коридора и жилых комнат
- Подключение электроплиты
- Подключение кондиционера
При разбитии точек подключения на группы важно уяснить один момент: чем тщательнее проработать этот вопрос, тем меньше будут затраты на материалы.
Для снижения затрат на монтаж электрики, провода можно проложить в полах, подвесных потолках и гипсокартонных стенах. На схеме такое подключение обычно отмечают пунктирной линией.
При размещении выключателей важно ориентироваться на расположение петлей на дверях.
Выключатель следует располагать с противоположной от места крепления петлей двери стороны, чтобы, заходя или выходя из комнаты, было удобно им пользоваться. Соответственно сами выключатели устанавливаются внутри помещений. Исключение составляют помещения с высокой влажностью (ванная и туалет), на которые их устанавливают снаружи.
Хотя четких требований на каком расстоянии от потолка и полов прокладывается кабель и устанавливаются выключатели и розетки не существует, на основании опыта проведения подобных работ можно дать следующие рекомендации:
- Провода по потолку прокладывается строго перпендикулярно стенам, по стенам – строго вертикально (при опускании к розеткам и выключателям) или горизонтально (при прокладке линии). Благодаря этому снижается риск случайного повреждения проводки при проведении ремонта.
- Прокладка провода по стене осуществляется на расстоянии 200 мм от потолка
- Розетки располагают на расстоянии 300 мм от пола, 100 мм от поверхности кухонной столешницы (снижает риск попадание воды).
- Выключатели располагают на уровне дверной ручки.
Расчет материалов
На основании схемы легко подсчитать количество розеток, выключателей, автоматов (по одному на каждую линию) и провода. Приобретая провод, обязательно купите его с запасом, чтобы избежать ненужных скруток. Подсчитывая длину кабеля учтите, что при заходе в каждую коробку необходимо оставлять запас около 10 см для подключения, то есть к длине каждого отрезка нужно прибавить 20 см. Сделать это можно вручную либо при помощи специальных программ или онлайн-сервисов.
Читайте также: Как правильно собрать электрический щиток в квартире
Проектирование электропроводки онлайн: популярные сервисы и программы
Существует достаточно большое количество приложений с простым и мощным функционалом. Признанным лидером в этой области является программа «AutoCAD», возможности которой выходят далеко за пределы составления простой электрической схемы. Программа платная, но обладает большими возможностями.
«NanoCAD» – более доступная альтернатива, обладающая мощным функционалом за вдвое меньшую цену. У «AutoCAD» и «NanoCAD» есть бесплатные версии с урезанным функционалом, но их возможностей вполне хватает, чтобы начертить план электрики в доме или квартире.
«Eagle» – еще одна популярная программа для рисования схем проводки. Как и две предыдущие имеет платную и бесплатную версии.
«Эльф» – мощный программный комплекс, созданный для инженеров-электриков. Имеет простой интерфейс и множество интересных функций: создание чертежей и спецификаций, подсчет длины провода, набор условных обозначений и т.д.
Наиболее популярные бесплатные программы для расчета электропроводки – «Электрик», «QElectroTech», «1-2-3» и др.
Помимо десктопных приложений можно воспользоваться онлайн-сервисами, которые за небольшую плату помогут составить схему, рассчитать токовые нагрузки и сечение провода, подсчитать длину провода и т.д. Одним из таких сервисов, который к тому же оказывает поддержку пользователей, является «CAD5d».
Читайте также
Электромонтажные работы
Особенности монтажа электропроводки в деревянном доме
Рассчитайте стоимость работ по монтажу электропроводки в деревянном доме! Ухудшение экологии обусловило рост спроса на натуральные строительные материалы, в том …
Электромонтажные работы
Пошаговая схема: электропроводка в квартире своими руками
Рассчитайте стоимость работ по монтажу электропроводки с квартире! В большинстве случаев ремонт квартиры не обходится без изменения электропроводки, обусловленной перепланировкой …
Электромонтажные работы
Электрика в домах серии П-44Т: особенности, проект, схема, установка в новых домах
Рассчитайте стоимость проекта и установки электрики! Серия П-44Т представляет собой панельные жилые дома, возводимые из блок-секций.
Строительства домов этой серии …
Руководство по соответствию
1. Нормы и стандарты
1.1. Какие электротехнические нормы приняты в штате?
TDLR приняла Национальный электротехнический кодекс 2020 г., существовавший 26 августа 2019 г. и принятый Национальной ассоциацией противопожарной защиты, Inc. Он вступил в силу 1 ноября 2020 г.
1.2. К кому мне обращаться, если у меня есть технические вопросы, касающиеся электроустановок?
Проконсультируйтесь с применимым Национальным электротехническим кодексом (NEC) и вашим местным лицензирующим или проверяющим органом. Кроме того, TDLR может оказать техническую помощь. Вы можете связаться с нами по электронной почте по адресу [email protected]; или , если есть муниципальный или региональный лицензирующий орган, вам будет предложено связаться с ним для технических требований, которые могут быть уникальными для его юрисдикции.
1.3. Я выполняю электромонтажные работы на некорпоративной территории (т.е. разрешения не требуются). Какой электрический кодекс я должен соблюдать?
Любые электромонтажные работы, начатые 1 ноября 2020 г. или после этой даты, должны быть выполнены в соответствии с NEC 2020. «Начало» электромонтажных работ — это день, когда электрик начинает установку электрических материалов или оборудования в жилом или коммерческом здании. В пределах корпоративных границ муниципалитета электрики должны соблюдать требования городских разрешений и соблюдать любые местные поправки.
1.4. Приняла ли TDLR стандарты, конкретно касающиеся электробезопасности на рабочем месте?
Нет. Закон об электробезопасности и лицензировании не разрешает TDLR принимать стандарты электробезопасности, конкретно касающиеся электробезопасности на рабочем месте. Тем не менее, рассмотрев проблемы безопасности, представленные представителями электротехнической промышленности, TDLR по рекомендации Консультативного совета по электротехнике рекомендует соблюдать правила электробезопасности, установленные в NFPA 70E, в качестве руководства по «наилучшей практике» для всех электриков, имеющих государственную лицензию.
Для получения дополнительной информации о безопасности на рабочем месте обратитесь в федеральное управление по охране труда и здоровья (OSHA) или в Комиссию по трудовым ресурсам штата Техас.
2. Проверки
2.1. Кто занимается проверками? Будет ли TDLR нанимать инспекторов?
Местный лицензирующий или инспектирующий орган (т. е. городов, округов и регионов с соответствующей юрисдикцией) несет ответственность за проверку работ, выполняемых на их территории. TDLR не проводит инспекции, необходимые для местных разрешений и требований кодекса.
3. Электромонтажные работы неэлектриками
3.1. Если лицо, не имеющее лицензии, выполняющее калибровку, испытания, проверку или ввод в эксплуатацию электрооборудования, сталкивается с ситуацией, требующей ремонта или замены компонента электрооборудования, может ли это лицо выполнить эту работу?
Нет, если это электромонтажные работы, как это определено законом.
Электромонтажные работы определяется как любой труд или материалы, используемые при установке, обслуживании или расширении системы электропроводки, а также принадлежностей, аппаратов или оборудования, используемых в связи с использованием электрической энергии, внутри, снаружи или прикрепленных к зданию, жилому дому, строению, имуществу или помещению. Этот термин включает служебные входные проводники, как это определено Национальным электротехническим кодексом.
3.2. Могут ли лицензированные сантехники выполнять электромонтажные работы теперь, когда в Закон Техаса о лицензировании электриков, глава 1305, было добавлено исключение, касающееся «работ, выполняемых сантехником»?
Да, но электромонтажные работы ограничены.
Исключение, касающееся сантехников, было одобрено на сессии Законодательного собрания Техаса в 2007 г.
в соответствии с HB 1029 (80R), которым были внесены поправки в Закон, позволяющие лицензированным сантехникам выполнять электромонтажные работы, необходимые для установки, обслуживания, технического обслуживания, ремонта или замены любых тип сантехнического прибора или прибора только на существующих электрических цепях.
Проще говоря, сантехник может отсоединять и/или повторно подключать любой сантехнический прибор или прибор к существующим электрическим цепям для выполнения своей работы, но не может выполнять никакие другие «электрические работы» без электрической лицензии, выданной в соответствии с главой 1305. Исключение не действует. разрешает сантехнику расширять или заменять существующую проводку (т. е. подавать питание на устройство, требующее большей мощности), а также не разрешает сантехнику входить во внутренние части за крышкой дугового разряда электрического щита.
Сантехник может открыть дверцу электрического щита, чтобы добраться до рукоятки включения/выключения защиты от перегрузки по току (OCP).
Если первым средством отключения сантехнического прибора является OCP на панели, а прибор жестко подключен к электрической коробке, сантехник может перевести OCP/выключатель в положение «ВЫКЛ./РАЗОМКНУТ» и заблокировать его, чтобы отключить /Подключите прибор к проводной электрической коробке.
4. Муниципальные лицензии и разрешения
4.1. Может ли муниципалитет потребовать от меня регистрации в дополнение к государственной лицензии электрика?
Да, но они могут не взимать плату за это. Новая статутная формулировка раздела 1305.201 запрещает городу взимать определенные сборы с электрика, имеющего государственную лицензию на электроснабжение. При рассмотрении анализа счетов Сенатского исследовательского центра для HB3329 (PDF) выясняется, что намерение автора / спонсора состояло в том, чтобы решить эту практику. некоторые города взимают с электриков плату за «регистрацию» их государственной лицензии. Однако формулировка не мешает городам взимать плату за «разрешение на строительство».
TDLR отвечает за регулирование работы электриков в масштабе штата, но в соответствии с законодательством штата города имеют собственные полномочия устанавливать местные постановления и тарифы. TDLR призывает заинтересованные стороны обсуждать таинства и сборы со своими городскими властями, поскольку каждый может решить этот вопрос по-своему.
4.2. Может ли город взимать плату с электрика за получение разрешения на замену электрической коробки?
Это зависит. Новая статутная формулировка раздела 1305.201 запрещает городу взимать определенные сборы с электрика, имеющего государственную лицензию на электроснабжение, при рассмотрении анализа счета Сенатского исследовательского центра для HB3329.(PDF), похоже, что намерение автора/спонсора состояло в том, чтобы рассмотреть практику некоторых городов взимать плату с электриков для «регистрации» их государственной лицензии. Однако формулировка не мешает городам взимать плату за «разрешение на строительство».
TDLR отвечает за регулирование работы электриков в масштабе штата, но в соответствии с законодательством штата города имеют собственные полномочия устанавливать местные постановления и тарифы. TDLR призывает заинтересованные стороны обсуждать таинства и сборы со своими городскими властями, поскольку каждый может решить этот вопрос по-своему.
5. Подрядчики
5.1. Счета Подрядчика
5.1.1. Что должно быть в счете-фактуре для Подрядчика?
Во всех предложениях, счетах-фактурах и письменных контрактах, предложенных подрядчиком, должна быть указана следующая информация:
- Имя подрядчика
- Адрес
- Номер телефона
- Номер лицензии
Все счета-фактуры и письменные контракты также должны содержать следующую информацию:
«Регулируется Департаментом лицензирования и регулирования штата Техас, P.
O. Box 12157, Остин, Техас, 78711, 1-800-803-9202, 512-463-6599; веб-сайт: www.tdlr.texas.gov/complaints»5.2. Транспорт Подрядчика
5.2.1. Какой номер лицензии должен быть указан на моем автомобиле?
Номер вашей лицензии на заключение договоров должен быть указан на вашем автомобиле. Для получения дополнительной информации см. Раздел 1305.166 и Административные правила 73.51, 73.52 и 73.54.
5.2.2. В каком формате номер лицензии подрядчика должен отображаться на боковой стороне транспортного средства?
Лицензированный подрядчик (т. е. электрик, вывеска, установка бытовой техники) должен указывать свое имя и номер лицензии на обеих сторонах каждого транспортного средства, принадлежащего или эксплуатируемого предприятием и используемого при проведении электромонтажных работ. Надписи должны быть контрастного цвета и иметь высоту не менее двух дюймов. Надписи должны быть постоянно размещены на видных местах с обеих сторон транспортного средства.
- Перед номером лицензии подрядчика по электротехнике должны стоять буквы «TECL»:
Пример : для лицензии подрядчика по электротехнике с номером «1234» знак будет читаться как «TECL 1234». - Перед номером лицензии подрядчика по вывескам должны стоять буквы «TSCL»:
Пример : для лицензии подрядчика по вывескам с номером «1234» знак будет читаться как «TSCL 1234». - Перед номером лицензии Подрядчика по установке бытовой техники должны стоять буквы «TICL»:
Пример : Для лицензии Подрядчика по установке бытовой техники с номером «1234» знак будет читаться как «TICL 1234».
5.3. Зарегистрированный мастер-электрик или установщик бытовой техники
5.3.1. Может ли лицензированный главный электрик быть мастером записи для лицензии подрядчика по установке электрических знаков?
Да, главный электрик может выступать в качестве «мастера записи» для подрядчика по установке электрических вывесок.
См. Раздел 1305.153 Закона Техаса об электробезопасности и лицензировании.
5.3.2. Сколько лицензий подрядчика по электротехнике/подрядчика по вывеске может быть назначено главному электрику или главному электрику по вывеске?
Лицензия главного электрика/главного электрика может быть передана нескольким компаниям, если главному электрику/главному электрику принадлежит более 50% бизнеса по заключению контрактов на электроснабжение.
Если главный электрик/главный электрик , а не владеет более чем 50% компании, его лицензия может быть передана только одному подрядчику по электроснабжению, и он должен быть сотрудником этой компании.
Примеры:
- Главный электрик/главный электрик желает быть назначенным в компании A и B, но не владеет более чем 50% акций любой компании. НЕПРАВИЛЬНО . Он может быть назначен только в одну из компаний, и он должен быть сотрудником этой компании.
- Главный электрик/главный электрик желает быть назначенным в компанию A и B. Ему принадлежит более 50% компании A, но ему принадлежит менее 50% компании B. Он также должен быть сотрудником компании Б. ПРАВИЛЬНО
- Главный электрик/главный электрик желает быть назначенным в компанию A, B и C. Ему принадлежит более 50% компаний A и B, но 50% или менее компании C. Он также должен быть сотрудником компании C. ПРАВИЛЬНО
Ему принадлежит более 50% компании A, но ему принадлежит менее 50% компании B. Он также должен быть сотрудником компании Б. ПРАВИЛЬНО 5.3.3. Как удалить и добавить нового Мастера/Главного электрика в мою лицензию подрядчика по электротехнике/электромонтажу?
Заполните форму уведомления об изменении подрядчика ELC004 и запрос дубликата лицензии. Вся текущая и новая информация должна быть заполнена в форме. Попросите нового главного/главного электрика заполнить и расписаться в поле в нижней части формы. Зарегистрированный владелец компании должен подписать нижнюю строку формы (подпись владельца), разрешающую изменение на нового главного/главного электрика.
5.3.4. Должен ли я быть главным электриком или нанимать главного электрика, чтобы вести бизнес в качестве подрядчика по установке бытовой техники в Техасе?
Нет. Чтобы стать подрядчиком по установке бытовых устройств, вы должны либо получить и передать вашей компании собственную лицензию на установку бытовых устройств, либо нанять лицензированного установщика бытовых устройств для присвоения их номера лицензии компании в качестве «зарегистрированного установщика устройств». ».
5.3.5. Должен ли я быть главным электриком или нанимать главного электрика, чтобы вести бизнес в качестве подрядчика по электротехнике в Техасе?
Да. В качестве подрядчика по электротехнике вы должны либо получить и передать свою собственную лицензию главного электрика вашей компании, либо нанять лицензированного главного электрика, чтобы присвоить номер своей лицензии компании в качестве «зарегистрированного главного электрика».
5.
3.6. Должен ли я быть главным электриком по вывескам или нанимать главного электрика для ведения бизнеса в качестве подрядчика по вывескам в Техасе?
Да. В качестве подрядчика по вывескам вы должны нанять либо главного электрика, либо главного электрика. Как владелец бизнеса, вы также можете быть владельцем лицензии, назначив свою собственную лицензию вашей компании в качестве «Зарегистрированного главного электрика».
5.4. Установщики бытовой техники
5.4.1. Может ли мастер, подмастерье или ученик электрика также иметь лицензию подрядчика по установке бытовой техники?
Да, если мастер, подмастерье или ученик электрика также имеет лицензию установщика бытовой техники. Только лицензия Residential Appliance Installer будет назначена лицензии Residential Appliance Installation Contractor.
5.4.2. Кто несет ответственность за надзор за монтажниками бытовой техники?
Установщик бытовой техники, зарегистрированный для Подрядчика по установке бытовой техники, несет ответственность за все работы, выполняемые Установщиками для Подрядчика.
5.4.3. Может ли установщик бытовой техники или подрядчик заменить розетку, чтобы сделать ее совместимой со шнуром или вилкой на устанавливаемом устройстве?
Нет, работу с розетками должен выполнять лицензированный электрик, работающий через лицензированного подрядчика по электротехнике.
5.4.4. Может ли установщик бытовой техники запустить новую цепь для нового устройства?
Нет, работу по установке новой электрической цепи должен выполнять лицензированный электрик, работающий через лицензированного подрядчика по электротехнике.
5.4.5. Может ли установщик бытовой техники установить светильники?
Нет, за двумя (2) исключениями:
- Установщик бытовой техники может установить перечисленные и помеченные «комплекты освещения» (т. е. светильники) в сочетании с заменой или модернизацией существующего потолочного вентилятора.
- Установщик бытовой техники может устанавливать перечисленные и маркированные светильники (т. е. светильники) для бассейна при условии, что они:
- устанавливается как единое целое;
- напрямую подключен к электрической цепи;
- выполняют определенную функцию; и
- используют однофазную сеть с напряжением 240 вольт или менее.
- устанавливается как единое целое;
е. светильники) для бассейна при условии, что они:5.4.6. Может ли установщик бытовой техники заменить прибор большей мощности, чем в существующей электрической цепи?
Нет, вы можете заменить прибор только на прибор такой же или меньшей мощности.
5.4.7. Я подрядчик по установке бытовой техники. Нужно ли мне получать разрешение на установку бытовой техники?
Это зависит. Хотя штат не требует разрешений на установку бытовых приборов, раздел 1305.
201(a) Закона Техаса об электробезопасности и лицензировании не запрещает муниципалитету или региону регулировать деятельность установщиков бытовых приборов. Например, они могут потребовать от установщиков устройств получения разрешений, уплаты сборов или проверки их работы при выполнении работ в их муниципалитете или регионе.
5.4.8. Может ли установщик бытовой техники выполнить техническое обслуживание двигателя бассейна на 208 В, поскольку он меньше 240 В?
Да, но ТОЛЬКО ЕСЛИ двигатель подключен к однофазной сети. ЕСЛИ электричество возникает в трехфазной системе, ответ НЕТ. По дополнительным связанным вопросам вы можете обратиться к одному из специалистов TDLR по соблюдению нормативных требований: Джерри Дэниэлу/специалисту по профессиональным нормам и правилам электротехники (512-799-1489) ИЛИ Ларри Райхлу/специалисту по программе электроснабжения (512-779-2857).
5.4.9. Поскольку закон изменился, может ли теперь установщик бытовой техники выполнять ВСЕ электрооборудование, относящееся ко ВСЕМУ бассейну — жилому и коммерческому?
Нет.
Закон добавил бассейны, которые используют однофазное питание 240 вольт или менее, в коммерческих объектах и собственности, принадлежащей муниципалитету. Электромонтажные работы для установщиков бытовой техники по-прежнему ограничиваются обслуживанием электрического оборудования бассейна. По дополнительным связанным вопросам вы можете обратиться к одному из специалистов по соблюдению требований TDLR: Джерри Дэниэл/специалист по нормам и правилам электротехники (512-79).9-1489) ИЛИ Ларри Райхле/специалист по программе электроснабжения (512-779-2857).
5.4.10. Если имеется трехфазная электрическая система, может ли установщик бытовой техники установить однофазный двигатель на двух опорах системы?
Нет. Если электричество поступает в трехфазную систему, работа может выполняться только через лицензированного подрядчика по электроснабжению.? По дополнительным связанным вопросам вы можете обратиться к одному из специалистов по соблюдению требований TDLR: Джерри Дэниэл/специалист по нормам и правилам электротехники (512-79).
9-1489) ИЛИ Ларри Райхле/специалист по программе электроснабжения (512-779-2857).
5.4.11. С кем я могу связаться, если у меня возникнут технические вопросы, связанные с Законом об установщиках бытовой техники, касающимся ограничения «одна фаза, 240 В и ниже»?
По любым связанным вопросам вы можете обратиться к одному из специалистов TDLR по соблюдению нормативных требований: Джерри Дэниэлу/специалисту по профессиональным нормам и правилам электротехники (512-799-1489) ИЛИ Ларри Райхлу/специалисту по программе электроснабжения (512-779-2857).
5.4.12. Когда требуется лицензия установщика бытовых приборов для подключения шнура питания прибора к сушилке для белья, духовке/плите или другому бытовому прибору?
Лицензия установщика бытовой техники требуется всегда, когда шнур питания устройства подключается в доме или другом жилом помещении (одно- или многоквартирном доме менее четырех этажей) на месте установки. Если шнур питания прибора установлен на заводе-изготовителе или в магазине уполномоченного представителя производителя, то лицензия не требуется.
Кроме того, существует исключение для домовладельцев, проживающих в доме, для выполнения работы если электромонтажные работы не регламентированы городским постановлением.
Объяснение типов электриков: специализации и сертификаты
Не все электрики созданы равными — более глубокое понимание различных типов электриков и их квалификации может помочь вам получить правильную поддержку при проведении электромонтажных работ в вашем доме
Получить цитаты от до 3 плюса!
Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.
Если у вас нет серьезных навыков, электрика в вашем доме — это не то, с чем вам захочется возиться. Для любого крупного электрического ремонта или проектов вам, вероятно, потребуется нанять электрика. Это квалифицированные и лицензированные специалисты, ответственные за установку, техническое обслуживание и ремонт электрических систем и устройств.
Есть много разных электриков с разной степенью квалификации.
Понимание большего количества уровней сертификации и специальностей поможет вам найти нужного человека для выполнения любых электромонтажных работ, которые вам нужны.
Типы электриков в зависимости от уровня сертификации
Для любого ремонта или выполнения любых работ по электроснабжению дома важно найти полностью лицензированного электрика. Вы не позволите кому-то без лицензии стричь вам волосы, то же самое должно быть и с вашей проводкой. Чтобы получить лицензию, люди должны иметь определенный уровень технической подготовки.
Требования варьируются от штата к штату, но электрики обычно получают сертификаты благодаря определенному классу и опыту работы. Однако, в зависимости от компании, которую вы нанимаете, и сложности работы, вы можете привлечь к работе людей с разным уровнем сертификации.
«Квалификация электриков может быть разной, — говорит Дон Адамс, генеральный директор регионального подразделения по ремонту фундаментов в Уилмингтоне, штат Делавэр.
«Например, крупномасштабные проекты, такие как строительные площадки и наружная установка, требуют иных навыков, чем обычное обслуживание дома. Спросив электрика об их области знаний, вы получите представление о том, сколько времени потребуется для выполнения работы и насколько хорошо».
Ученик электрика
Если у вас дома есть ученик электрика, он никогда не должен работать без присмотра. Программы ученичества обычно являются первым шагом к получению лицензии электрика. Обычно для их завершения требуется около четырех лет, и за это время человек получит много часов опыта и обучения на рабочем месте и в классе.
Подмастерье Электрик
Подмастерья (также называемые лицензированными электриками) регулярно выполняют домашние электромонтажные работы. Эти люди завершили всю программу ученичества и сдали экзамен, чтобы подать заявку на получение лицензии. Получение этого уровня сертификации позволяет им работать без надзора и гарантирует, что они имеют достаточный уровень опыта.
Мастер-электрик
Если у вас дома нет исключительно сложной работы, маловероятно, что вам понадобится мастер-электрик. Это наивысший достижимый уровень электрической сертификации. Требования для достижения этого уровня различаются, но обычно включают около 4000 часов работы в качестве подмастерья и сдачу углубленного экзамена.
Мастера-электрики часто имеют лицензированные подрядные предприятия и контролируют штат электриков в сложных коммерческих, промышленных или крупных жилых проектах.
Электромонтажники, а не линейщики, обслуживают домашнюю электрику
Лицензированные электрики могут работать во многих областях. Большинство из них можно разделить на две большие категории: проводники и линейные операторы. Для электромонтажных работ в вашем доме монтажник выполнит работу за вас.
Монтажники (или внутренние электрики) работают с электрическими компонентами, необходимыми в жилых, промышленных и коммерческих зданиях. Линейщики, также называемые внешними электриками, работают с высоковольтными линиями электропередач, проложенными к зданиям и сооружениям.
Khunatorn — stock.adobe.com
Типы специалистов по электрике
Хотя вам, скорее всего, понадобится электрик, специализирующийся на бытовой электрике, существует множество нишевых областей, в которых могут работать квалифицированные специалисты. Некоторые могут также работать в комбинации полей. Понимание некоторых распространенных типов электриков может помочь вам, если вам когда-нибудь понадобится нанять его в нежилом или конкретном жилом помещении.
Бытовые электрики
Это наиболее распространенный тип электрика, которого вы, скорее всего, наймете для модернизации, ремонта или установки любых домашних электрических систем. От модернизации автоматических выключателей до ремонта кондиционеров и установки охранного освещения во дворах — они охватывают широкий спектр работ на дому. Вы можете нанять независимого электрика или того, кто работает на подрядчика по электроснабжению.
Коммерческие электрики
Если вы владели, управляли или работали в офисе, вы, несомненно, сталкивались с коммерческим инженером.
Выполняя работу, аналогичную работе бытового электрика, но в коммерческих условиях, эти люди часто работают на более крупных предприятиях. Они могут работать над процессами установки, обслуживания, ремонта или комбинации элементов. Вакансии могут варьироваться от внедрения или модернизации систем безопасности до ремонта офисных кондиционеров. Понимание правил общественной безопасности имеет важное значение в этой области.
Промышленные электрики
Как следует из названия, вы вряд ли встретите промышленного электрика в поисках специалиста по ремонту бытовой техники. Эти люди работают на различных электромонтажных работах, но все в промышленных условиях. Их работа может включать что угодно, от электростанций или перерабатывающих заводов до заводов, производственных предприятий или шахт. Обычно они обладают глубокими знаниями в области крупномасштабного производства и компьютерных систем, а также сложного оборудования.
Электрики по техобслуживанию
Если вы владеете несколькими кондо или квартирами, которые вы сдаете в аренду, вам может потребоваться электрик по техобслуживанию.
Они работают в коммерческих, промышленных и жилых помещениях и проверяют, контролируют и обслуживают электрооборудование. Им нужны навыки диагностики и устранения неполадок, чтобы понять, есть ли необходимость в своевременном ремонте или модернизации для решения конкретных проблем с электричеством.
Электрики-установщики
Если вам нужен новый тип электрической системы в вашем доме, электрик-установщик может быть именно тем, что вам нужно. Они часто работают над новыми проектами строительства и настраивают проводку и системы, необходимые для освещения, безопасности, систем отопления и охлаждения, среди прочего.
Автоэлектрики
Если электрика в вашем автомобиле неисправна, вам может понадобиться обратиться к автоэлектрику. Обладая обширными знаниями в области диагностики автомобилей и компьютерных инструментов для ремонта, работа, которую они выполняют, гарантирует, что вы сможете безопасно управлять своим автомобилем.
Морские электрики
Владельцам лодок может потребоваться нанять этого менее распространенного специалиста.
