Проверить резистор. Проверка резистора: как определить номинал и исправность с помощью мультиметра

Как правильно проверить резистор мультиметром. Какие методы существуют для определения номинала резистора. Как выявить неисправный резистор при тестировании. Какие особенности проверки переменных и многооборотных резисторов.

Способы проверки резистора мультиметром

Резисторы являются одними из самых распространенных компонентов электронных схем. Правильная работа устройства во многом зависит от исправности и соответствия номиналу используемых в нем резисторов. Поэтому важно уметь проверять эти элементы. Рассмотрим основные методы тестирования резисторов с помощью мультиметра:

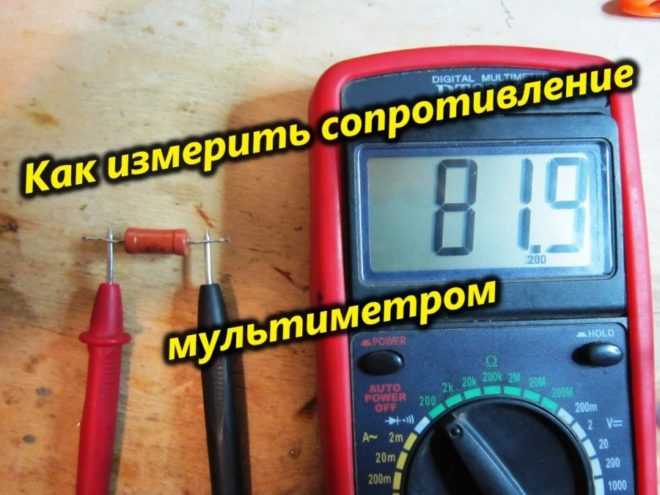

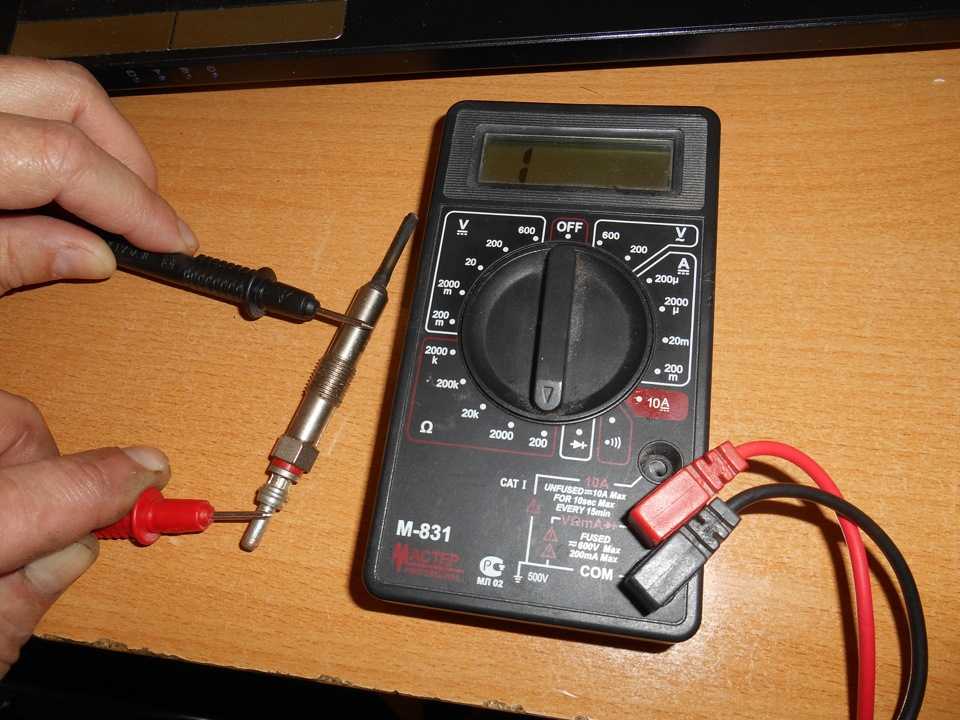

Измерение сопротивления постоянного резистора

Самый простой способ проверки постоянного резистора заключается в измерении его сопротивления:

1. Установите мультиметр в режим измерения сопротивления (Ω).
2. Подключите щупы прибора к выводам резистора (полярность не имеет значения).
3. Считайте показания с дисплея и сравните с номинальным значением.

Допустимое отклонение обычно составляет ±5-10% от номинала. Если измеренное значение сильно отличается, резистор может быть неисправен.

Проверка переменного резистора (потенциометра)

Для тестирования переменного резистора:

• Измерьте сопротивление между крайними выводами — оно должно соответствовать максимальному номиналу.
• Измерьте сопротивление между средним и одним из крайних выводов, вращая ось. Значение должно плавно меняться от 0 до максимума.
• Проверьте отсутствие обрывов и замыканий во всех положениях.

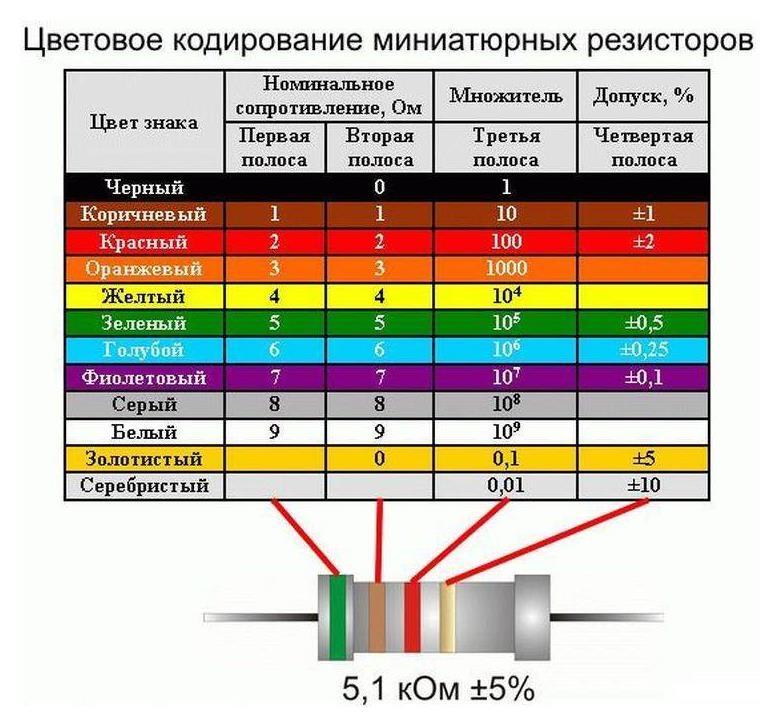

Определение номинала резистора по цветовой маркировке

Большинство резисторов имеют цветовую кодировку в виде полосок, позволяющую определить номинал без измерений:

• Первые 2-3 полоски обозначают значащие цифры
• Следующая полоска — множитель
• Последняя полоска — допуск

Существуют специальные таблицы и калькуляторы для расшифровки цветового кода. Это удобный способ быстро определить номинал, не прибегая к измерениям.

Выявление неисправных резисторов

При тестировании резисторов можно выявить следующие неисправности:

• Обрыв — сопротивление стремится к бесконечности
• Короткое замыкание — сопротивление близко к нулю
• Значительное отклонение от номинала
• Нестабильность показаний при измерении

Визуально неисправный резистор может иметь следы перегрева, трещины или вздутия. При обнаружении дефектов резистор следует заменить.

Особенности проверки многооборотных подстроечных резисторов

Многооборотные подстроечные резисторы имеют ряд особенностей при тестировании:

• Требуется до 20 оборотов для изменения сопротивления от минимума до максимума
• Часто имеют нестандартное расположение выводов
• Необходимо проверять плавность изменения сопротивления по всему диапазону

При проверке важно учитывать эти нюансы, чтобы корректно оценить исправность элемента.

Проверка резисторов с помощью осциллографа

Для углубленной диагностики переменных резисторов можно использовать осциллограф:

1. Подключите крайние выводы резистора к источнику постоянного напряжения.
2. Подключите щуп осциллографа к среднему выводу.
3. Вращая ось, наблюдайте за изменением напряжения на экране.

Этот метод позволяет выявить дефекты дорожки и другие неисправности, незаметные при обычном измерении сопротивления.

Преимущества и недостатки различных методов проверки резисторов

Рассмотрим основные плюсы и минусы описанных способов тестирования резисторов:

Метод	Преимущества	Недостатки
Измерение мультиметром	— Простота — Доступность — Быстрота	— Невозможность выявить некоторые дефекты — Погрешность измерений
Цветовая маркировка	— Не требует приборов — Очень быстрый метод	— Возможны ошибки при расшифровке — Не позволяет оценить исправность
Проверка осциллографом	— Высокая точность — Выявление скрытых дефектов	— Сложность — Требует дорогого оборудования

Выбор оптимального метода зависит от конкретной ситуации и имеющихся инструментов.

Типичные ошибки при проверке резисторов

При тестировании резисторов следует избегать следующих распространенных ошибок:

• Неправильный выбор диапазона измерений на мультиметре
• Измерение резистора, не выпаянного из схемы

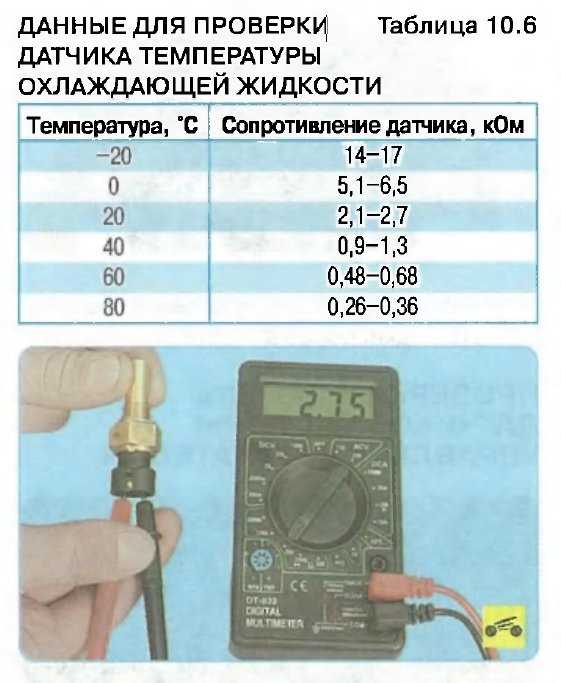

• Игнорирование температурной зависимости сопротивления
• Неучет допуска при оценке номинала
• Чрезмерное механическое воздействие на выводы при измерении

Соблюдение правил измерений и учет особенностей резисторов позволит получить корректные результаты тестирования.

Как проверить мультиметром резистор, конденсатор, диод, транзистор.

В данной рубрике собраны статьи по эксплуатации мультиметра. Как пользоваться данным прибором, как проверить резистор, конденсатор, различные диоды, транзисторы. Как провести измерения напряжения, тока, сопротивления, температуры, емкости или как проверить батарейку, аккумулятор и так далее.

01.05.2019Измерения и диагностика при помощи мультиметра, ТеорияКомментарии: 0

Для увеличения диапазона измерения тока в цепь добавляют шунтирующий резистор. Данный резистор подключается параллельно амперметру. Рассчитывается он по формуле

Читать далее

05.05.2018Измерения и диагностика при помощи мультиметраКомментарии: 0

Как проверить конденсатор мультиметром Проверка конденсатора мультиметром Как проверить конденсатор с помощью приборов Проверяем конденсатор мультиметром в режиме омметра Как проверить емкость конденсатора Как проверить конденсатор при помощи прибора ESR-METR Одной из самых распространённых причин неисправности электронной техники, это выход из строя конденсатора.

Любая электроника, бытовая техника и цифровые процессоры все имеют в своем оборудовании …

Читать далее

27.03.2018Измерения и диагностика при помощи мультиметраКомментарии: 0

В электрической цепи всегда имеется сопротивление, что собственно и подтверждает всем известный закон Ома. Именно это и является причиной того, что резистор считается деталью, которая распространена в радиотехнике. Поэтому знания как проводить тестирования этого элемента всегда будут нужны, особенно тем, кто занимается ремонтом радиотехники.  Для этого рассмотрим некоторые важные вопросы, которые связаны с проверкой резистора на …

Читать далее

27.03.2018Измерения и диагностика при помощи мультиметра, Советы автолюбителямКомментарии: 0

Какими бывают мультиметры Функционал и устройство мультиметров. Как пользоваться мультиметром для измерения напряжения, силы тока и сопротивления цепи Как пользоваться тестером для прозвона цепи и проверки целостности кабеля Полярность щупов Измерение температуры Из уроков физики мы знаем: чтобы измерить силу тока – нужен амперметр, для измерения напряжения – необходим вольтметр, а для проверки сопротивления цепи …

Читать далее

26. 03.2018Измерения и диагностика при помощи мультиметраКомментарии: 0

Виды диодов Что называется мультиметром? Проверка работоспособности диода, светодиода, стабилитрона. Признаки неисправного диода Проверка диодного моста Заключение   На сегодняшний день электроника прочно вошла в жизнь и имеется в составе любого прибора или гаджета. Но, как не прискорбно, это было и приборы, и гаджеты ломаются и приходят в негодность. Самой часто встречающейся причиной, по которой …

Читать далее

21.03.2018Измерения и диагностика при помощи мультиметраКомментарии: 0

О транзисторе Проверка работоспособности транзистора Признаки неисправного транзистора Определение цоколевки транзистора В этой статье, мы расскажем вам, как проверить транзистор мультиметром. Наверняка многим из вас хорошо известно, что большинство мультиметров имеют в своём арсенале, специальное гнездо, но не в любой ситуации использование гнезда удобно и оптимально. Так для того, чтобы подобрать несколько элементов, имеющим одинаковый …

Читать далее

26. 11.2017Измерения и диагностика при помощи мультиметра, ТеорияКомментарии: 0

Резисторы — это самый распространенный радио элемент. Его физическая характеристика это сопротивление, оно измеряется в Омах (в честь Георга Симона Ома  немецкого физика открывшего закон связи между током, напряжением и сопротивлением. По этому Ом всегда пишется с большой буквы). Диапазон величин сопротивления очень велик, по этому принято использовать приставки кило Ом, мега ОМ, гига ОМ, …

Читать далее

Как проверить транзистор,диод,конденсатор,резистор и др

Как проверить работоспособность радиодеталей

Сбои в работе многих схем иногда случаются не только из-за ошибок в самой схеме,но так же в том что где-то сгоревшая или просто бракованная радиодеталь.

На вопрос как проверить работоспособность радиодетали, во многом нам поможет прибор который есть наверно у каждого радиолюбителя- мультиметр.

Мультиметр позволяет определять напряжение, силу тока, емкость, сопротивление,и многое другое.







Как проверить резистор

Постоянный резистор проверяется мультиметром, включенным в режим омметра. Полученный результат надо сравнить с номинальным значением сопротивления, указанным на корпусе резистора и на принципиальной схеме.

При проверке подстроечных и переменных резисторов сначала надо проверить величину сопротивления, замерив его между крайними (по схеме) выводами, а затем убедиться в надежности контакта между токопроводящим слоем и ползунком. Для этого надо подключить омметр к среднему выводу и поочередно к каждому из крайних выводов. При вращении оси резистора в крайние положения, изменение сопротивления переменного резистора группы «А» (линейная зависимость от угла поворота оси или положения движка) будет плавным, а резистора группы «Б» или «В» (логарифмическая зависимость) имеет нелинейный характер. Для переменных (подстроечных) резисторов характерны три неисправности: нарушения контакта движка с проводящим слоем; механический износ проводящего слоя с частичным нарушением контакта и изменением величины сопротивления резистора в большую сторону; выгорание проводящего слоя, как правило, у одного из крайних выводов. Некоторые переменные резисторы имеют сдвоенную конструкцию. В этом случае каждый резистор проверяется отдельно. Переменные резисторы, применяемые в регуляторах громкости, иногда имеют отводы от проводящего слоя, предназначенные для подключения цепей тонконпенсации. Для проверки наличия контакта отвода с проводящим слоем омметр подключают к отводу и любому из крайних выводов. Если прибор покажет какую-то часть от общего сопротивления, значит имеется контакт отвода с проводящим слоем.
Фоторезисторы проверяются аналогично обычным резисторам, но для них будет два значения сопротивления. Одно до засветки — темновое сопротивление (указывается в справочниках), второе — при засветке любой лампой (оно будет в 10… 150 раз меньше темнового сопротивления).

Как проверить конденсаторы

Простейший способ проверки исправности конденсатора — внешний осмотр, при котором обнаруживаются механические повреждения, например деформация корпуса при перегреве вызванного большим током утечки. Если при внешнем осмотре дефекты не замечены, проводят электрическую проверку.
Омметром легко определить один вид неисправности – внутреннее короткое замыкание (пробой). Сложнее дело обстоит с другими видами неисправности конденсаторов: внутренним обрывом, большим током утечки  и частичной потерей емкости. Причиной последнего вида неисправности у электролитических конденсаторов бывает высыхание электролита. Многие цифровые тестеры обеспечивают возможность измерения емкости конденсаторов в диапазоне от 2000 пФ до 2000 мкФ. В большинстве случаев этого достаточно. Надо отметить, что электролитические конденсаторы имеют довольно большой разброс допустимого отклонения от номинальной величины емкости. У конденсаторов некоторых типов он достигает- 20%,+80%, то есть, если номинал конденсатора 10мкФ, то фактическая величина его емкости может быть от 8 до 18мкФ.

При отсутствии измерителя емкости конденсатор можно проверить другими способами.
Конденсаторы большой емкости (1 мкФ и выше) проверяют омметром. При этом от конденсатора отпаивают детали, если он в схеме и разряжают его. Прибор устанавливают для измерения больших сопротивлений. Электролитические конденсаторы подключают к щупам с соблюдением полярности.
Если емкость конденсатора больше 1 мкФ и он исправен, то после присоединения омметра конденсатор заряжается, и стрелка прибора быстро отклоняется в сторону нуля (причем отклонение зависит от емкости конденсатора, типа прибора и напряжения источника питания), потом стрелка медленно возвращается в положение «бесконечность».



При наличии утечки омметр показывает малое сопротивление — сотни и тысячи ом, — величина которого зависит от емкости и типа конденсатора. При пробое конденсатора его сопротивление будет около нуля. При проверке исправных конденсаторов емкостью меньше 1 мкФ стрелка прибора не отклоняется, потому что ток и время заряда конденсатора незначительны.
При проверке омметром нельзя установить пробой конденсатора, если он происходит при рабочем напряжении. В таком случае можно проверить конденсатор мегаомметром при напряжении прибора, не превышающем рабочее напряжение конденсатора.
Конденсаторы средней емкости (от 500 пФ до 1 мкФ)  можно проверить с помощью последовательно подключенных к выводам конденсатора наушников и источника тока. Если конденсатор исправен, в момент замыкания цепи в головных телефонах слышен щелчок.
Конденсаторы малой емкости (до 500 пФ) проверяют в цепи тока высокой частоты. Конденсатор включают между антенной и приемником. Если громкость не уменьшится, значит, обрывов выводов нет.

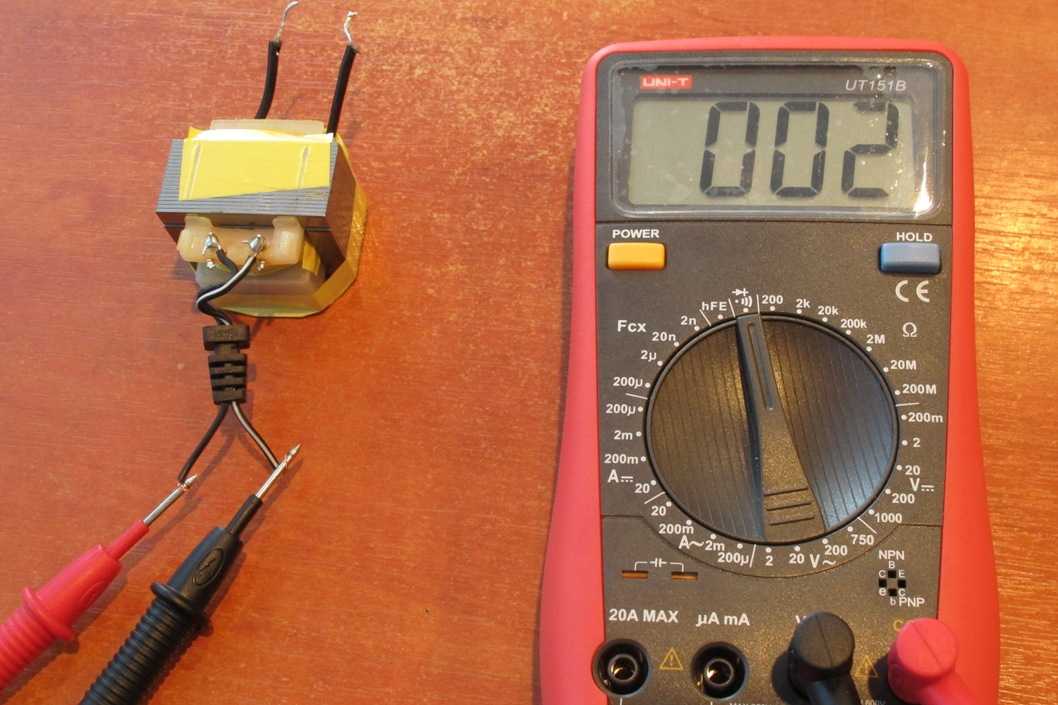

Как проверить трансформатор, дроссель, катушку индуктивности

Проверка начинается с внешнего осмотра, в ходе которого необходимо убедиться в исправности каркаса, экрана, выводов; в правильности и надежности соединений всех деталей катушки; в отсутствии видимых обрывов проводов, замыканий, повреждения изоляции и покрытий. Особое внимание следует обращать на места обугливания изоляции, каркаса, почернение или оплавление заливки.
Наиболее частая причина выхода из строя трансформаторов (и дросселей) — их пробой или короткое замыкание витков в обмотке или обрыв выводов. Обрыв цепи катушки или наличие замыканий между изолированными по схеме обмотками можно обнаружить при помощи любого тестера. Но если катушка имеет большую индуктивность (т. е. состоит из большого числа витков), то цифровой мультиметр в режиме омметра вас может обмануть (показать бесконечно большое сопротивление, когда цепь все же есть) — для таких измерений «цифровик» не предназначен. В этом случае надежнее аналоговый стрелочный омметр.
Если проверяемая цепь есть, это еще не значит, что все в норме. Убедиться в том, что внутри обмотки нет коротких замыканий между слоями, приводящих к перегреву трансформатора, можно по значению индуктивности, сравнив ее с аналогичным изделием.
Когда такой возможности нет, можно воспользоваться другим методом, основанном на резонансных свойствах цепи. От перестраиваемого генератора подаем синусоидальный сигнал поочередно на обмотки через разделительный конденсатор и контролируем форму сигнала во вторичной обмотке.

Если внутри нет межвитковых замыканий, то форма сигнала не должна отличаться от синусоидальной во всем диапазоне частот. Находим резонансную частоту по максимуму напряжения во вторичной цепи. Короткозамкнутые витки в катушке приводят к срыву колебаний в LC-контуре на резонансной частоте. У трансформаторов разного назначения рабочий частотный диапазон отличается — это надо учитывать при проверке:
— сетевые питающие    40…60 Гц;
— звуковые разделительные     10…20000Гц;
— для импульсного блока питания и разделительные .. 13… 100 кГц.
Импульсные трансформаторы обычно содержат малое число витков. При самостоятельном изготовлении убедиться в их работоспособности можно путем контроля коэффициента трансформации обмоток. Для этого подключаем обмотку трансформатора с наибольшим числом витков к генератору синусоидального сигнала на частоте 1 кГц. Эта частота не очень высокая и на ней работают все измерительные вольтметры (цифровые и аналоговые), в то же время она позволяет с достаточной точностью определить коэффициент трансформации (такими же они будут и на более высоких рабочих частотах). Измерив напряжение на входе и выходе всех других обмоток трансформатора, легко посчитать соответствующие коэффициенты трансформации.

Как проверить диод,фотодиод

Любой стрелочный (аналоговый) омметр позволяет проверить прохождение тока через диод (или фотодиод) в прямом направлении — когда «+» тестера приложен к аноду диода. Обратное включение исправного диода эквивалентно разрыву цепи.
Цифровым прибором в режиме омметра проверить переход не удастся. Поэтому у большинства современных цифровых мультиметров есть специальный режим проверки p-n-переходов (на переключателе режимов он отмечен знаком диода). Такие переходы есть не только у диодов, но и фотодиодов, светодиодов, а также транзисторов. В этом режиме «цифровик» работает как источник стабильного тока величиной 1 мА (такой ток проходит через контролируемую цепь) —- что совершенно безопасно. При подключенном контролируемом элементе прибор показывает напряжение на открытом p-n-переходе в милливольтах: для германиевых 200…300 мВ, а для кремниевых 550…700 мВ. Измеренное значение может быть не более 2000 мВ.
Однако, если напряжение на щупах мультиметра ниже отпирания диода, диодного или селенового столба, то прямое сопротивление измерить невозможно.

Проверка биполярного транзистора

Некоторые тестеры имеют встроенные измерители коэффициента усиления маломощных транзисторов. Если у вас такого прибора нет, то при помощи обычного тестера в режиме омметра или же цифровым, в режиме проверки диодов, можно проверить исправность транзисторов.
Проверка биполярных транзисторов основана на том, что они  имеют два n-p перехода, поэтому транзистор можно представить как два диода, общий вывод которых – база. Для n-p-n транзистора эти два эквивалентных диода соединены с базой анодами, а для транзистора p-n-p катодами. Транзистор исправен, если исправны оба перехода.

Для проверки один щуп мультиметра присоединяют к базе транзистора, а вторым щупом поочередно прикасаются к эмиттеру и коллектору. Затем меняют щупы местами и повторяют измерение.









При прозвонке электродов некоторых цифровых или мощных транзисторов следует учитывать, что у них могут внутри быть установлены защитные диоды между эмиттером и коллектором, а также встроенные резисторы в цепи базы или между базой и эмиттером. Не зная этого, элемент по ошибке можно принять за неисправный.



• Комментарии

Social Comments

Проверка резистора с помощью цифрового мультиметра

4 июля 2022 г. 6 февраля 2021 г. by Michal

Резисторы являются очень важными компонентами схем. В каждой цепи есть резистор. Если вы подключите плохой резистор к вашей схеме, схема не будет работать должным образом. Тестирование резистора — отличная идея, чтобы избежать таких ситуаций. Если резистор хороший или плохой. И какой номинал резистора? Проверить резистор цифровым мультиметром просто и легко.

• Как работают микроволновые печи
• Типы энкодеров на основе движения, технологии обнаружения и каналов

Цветная полоса вокруг резисторов может обозначать сопротивление. Существует множество онлайн-калькуляторов цветового кодирования для расчета сопротивления. Существует два типа методов кодирования. Первый — 4 полосы, второй — 5 полос. Крайний справа указывает на допуск сопротивления.

Отключите питание цепи:

Отключите питание цепи с резистором, который необходимо проверить. Убедитесь, что все конденсаторы разряжены, замкнув обе клеммы накоротко. В случае заряженного конденсатора вы можете получить удар током.

• Как работают микроволновые печи
• Типы энкодеров, основанных на движении, технологии обнаружения и каналах

Удаление резистора из схемы:

Извлеките по крайней мере один штырь тестового резистора из печатной платы. Полностью подключенный резистор даст вам неверные показания. Чтобы удалить тестовый резистор, используйте паяльник, чтобы расплавить припой. Теперь вытащите этот контакт из цепи и отделите его. Убедитесь, что штифт не касается платы.

Проверка резистора цифровым мультиметром:

Поверните ручку цифрового мультиметра, указав на «Ом». Установите максимальный диапазон. Теперь коснитесь красного провода с одной стороны и черного провода с другой стороны. Резисторы не имеют полярности, так что не паникуйте по этому поводу.

В этот момент счетчик может давать показания трех типов. Сначала счетчик показывает НОЛЬ. Это означает, что установленный вами диапазон выше. Теперь поверните ручку в более низкий диапазон и снова проверьте резистор, теперь он может показывать реальные показания.

Во-вторых, счетчик может показывать 1 или OL. Это означает, что диапазон ниже. Теперь вы должны установить более высокий диапазон. И снова прочтите показания счетчика, если только счетчик не прочитает фактическое показание.

Неисправный резистор:

Неисправные резисторы можно определить визуально. Может показаться, что он сожжен. Плохой резистор может вызвать чрезмерный или недостаточный ток в других электрических компонентах. Что может стать причиной сгорания другого компонента.

• Типы электрических водяных насосов и принцип их работы
• Телевизионная антенна: в каком направлении мне направить телевизионную антенну?

В этом случае, если вы проверяете резистор на самом низком диапазоне измерителя. И он показывает нулевое значение, что означает короткое замыкание или неисправность резистора.

Аналогично, если вы установили ручку на самый высокий диапазон, и она показывает единицу или OL. Это означает, что резистор имеет обрыв цепи или неисправен резистор.

Как проверить потенциометр или переменный резистор

Как проверить потенциометр или переменный резистор.

Если вы хотите узнать, как проверить переменный резистор или потенциометр, вам нужно немного узнать об этом устройстве. Я не буду вдаваться в подробности, потому что у меня есть другая статья, объясняющая потенциометры, которую вы можете прочитать здесь, если хотите больше подробностей. Для начала потенциометр это переменный резистор.

Переменный резистор — это резистор, сопротивление которого может изменяться, в этом нет ничего удивительного. Но они по-прежнему имеют значения в омах, как и постоянные резисторы. Значение, которое они имеют, является максимальным сопротивлением, на которое они могут быть установлены, но все они могут иметь минимальное сопротивление 0 Ом или очень близко к нему.

Есть несколько способов проверить или измерить переменный резистор. Я всегда начинаю с самого простого способа, и на этот раз это не мой любимый тестер компонентов, а мультиметр. Вы можете легко использовать тестер компонентов, но использовать мультиметр, вероятно, проще. Некоторые переменные резисторы можно проверить в цепи, но если вы не уверены в схеме или в том, как она подключена, вы получите окончательный результат, только вынув ее из цепи. Поэтому отключите его, отпаяв провода или отпаяв от печатной платы. Если вы не знаете, как правильно отпаивать, вы можете узнать, как это сделать, прочитав здесь.

Прежде чем выпаивать устройство или отсоединять провода, сфотографируйте его мобильным телефоном, чтобы правильно поставить обратно.

Как проверить предустановленный переменный резистор

Это предустановленный переменный резистор старого образца, вы можете видеть, что соединение среднего грязесъемника при перемещении изменяется в том месте, где оно соприкасается с углеродной дорожкой.

Переменные резисторы бывают нескольких видов. Одним из видов являются предустановленные резисторы, они предназначены для изменения, но не так часто. Например, я построил осциллятор, и для его настройки есть предустановленный резистор. Вы меняете это, чтобы правильно настроить, но как только это будет сделано, вы, вероятно, не будете делать это снова. Обычно вы меняете их с помощью небольшой отвертки.

Это более новая предустановка, в которую входят стеклоочиститель и карбоновая гусеница.

Переменный резистор предназначен для замены в процессе эксплуатации. Обычно у них есть ручка управления, так что вы можете сделать это более удобно, но поворотные предустановки и потенциометры очень похожи на тестовые.

У них будет три контакта или клеммы в ряду. Если у вас есть переменный резистор на 22 кОм, две внешние ножки должны быть на 22 кОм или близко к этому. Поэтому убедитесь, что вы установили диапазон сопротивления до 22 кОм и измерьте два внешних контакта.

На изображении выше мультиметр настроен на 40 кОм, так как это следующий диапазон выше ожидаемого значения около 22 кОм. Как видите, сопротивление составляет 21,75 кОм, что находится в пределах ожидаемого значения.

Средняя клемма — стеклоочиститель. Это соединение, которое перемещается по углеродной дорожке переменного резистора. Таким образом, в примере с переменным резистором на 22 кОм установите движок примерно в середине и поместите щупы мультиметра на первую левую клемму и среднюю клемму ползунка, и вы должны получить значение, равное половине 22 кОм, то есть около 11 кОм. Не волнуйтесь, если это кажется немного неправильным, это может быть из-за того, что это не совсем половина пути, или переменный резистор является логарифмическим, а не более распространенным линейным вариантом.

На приведенном выше рисунке переменный резистор выкручен примерно наполовину, что снова дает ожидаемое значение 12,9 кОм.

Опять же, если вам нужна дополнительная информация о переменных резисторах, читайте здесь.

Поэтому, не слишком беспокоясь о среднем значении, поверните переменный резистор на ноль или против часовой стрелки, чтобы дворник был ближе всего к левой клемме. Теперь мультиметр должен показывать около 0 Ом.

Теперь поверните переменный резистор на максимальное значение 10 по часовой стрелке, чтобы движок оказался рядом с правой клеммой, а мультиметр теперь должен показывать около своего максимального значения около 22 кОм. Не беспокойтесь, если оно немного отличается от этого значения. Переменные резисторы обычно имеют большой допуск, поэтому, если бы он имел допуск 5%, он мог бы измерять всего 21 кОм или целых 23 кОм. Тот факт, что оно колеблется от 0 до 22 кОм, показывает, что он работает.

Неисправности потенциометра

Обычные неисправности, которые я ожидаю увидеть в переменном резисторе, будут заключаться в том, что он сгорел из-за неисправности и через него прошел слишком большой ток. В этом случае если бы он читался как разомкнутая цепь, и вы не смогли бы получить какие-либо показания с него, или он был бы закорочен, поэтому его показания были бы близки к 0 Ом, независимо от того, где он был установлен.

Еще одна типичная неисправность, когда очиститель сломан и либо не имеет соединения, поэтому контакты 1 и 3 по-прежнему будут измерять 22K, но любые измерения, связанные со средним соединением очистителя, показывают обрыв цепи или отсутствие соединения. Или когда стеклоочиститель сломан и не двигается вместе с ручкой управления, и в этом случае вы получите одинаковые показания, где бы вы ни поворачивали переменный резистор.

Проверка потенциометра с помощью осциллографа

​

Этот метод проверки потенциометра позволяет выявить неисправности, которые трудно обнаружить другими способами. Проще всего это сделать с помощью макетной платы. Подсоедините три контакта потенциометра к макетной плате. Вам также понадобится блок питания, но это может быть что-то простое, например, 9-вольтовая батарея, если у вас нет блока питания.

Установите источник питания примерно на 12 вольт и подключите его к двум внешним контактам на потенциометре. Подсоедините щуп осциллографа к среднему разъему очистителя. Теперь, когда вы поворачиваете потенциометр, вы должны видеть, что напряжение на экране осциллографа изменяется от 0 до 12 вольт.

Когда вы видите линию на экране осциллографа, это указывает на наличие проблем. Если на леске есть какие-либо неровные биты, приближающиеся к нулю, это указывает на проблемы с углеродной дорожкой. Возможно, есть износ гусеницы или стеклоочиститель теряет давление на гусеницу.

​Используя этот метод, я обнаружил неисправность, которую раньше не видел на потенциометре. Неисправное устройство казалось исправным при проверке с помощью мультиметра, но с помощью описанного выше метода я мог видеть, что при повороте потенциометра напряжение оставалось на нуле, а затем внезапно достигло максимума около полного хода. Он действовал почти как переключатель между минимальным и максимальным значениями.

С помощью мультиметра было измерено значение около нуля Ом на одном конце и 100 кОм на другом, так что все в порядке.

​

Проверка многооборотного резистора

Многооборотные переменные резисторы, когда дело доходит до тестирования, аналогичны другим переменным резисторам, но вы должны знать, что некоторые из них должны быть повернуты до двадцати оборотов, чтобы выйти из минимума. до максимума, поэтому вам нужно знать, что у вас действительно есть многооборотный резистор, прежде чем вы придете к выводу, что его значение не сильно меняется.

Некоторые многооборотные резисторы имеют разные выводы из-за формы, в которой они изготовлены, поэтому не так очевидно, какие три контакта за что отвечают.

Если вы не уверены, проверьте значение переменного резистора. Если, например, его значение 10 кОм, измерьте две клеммы, и если они равны 10 кОм, вы, вероятно, нашли две внешние клеммы, измените переменный резистор, и если он все еще показывает 10 кОм, у вас есть две внешние клеммы. Если он изменился, одно из соединений было очистителем, поэтому вы знаете, что другое соединение является одним из соединений, не являющихся очистителем. Измерьте от этого до двух других соединений, и наибольшее значение будет у другого концевого терминала, а наименьшее значение будет у дворника. Затем вы можете выполнить тот же тест, что и выше, теперь мы знаем клеммы устройства.

Проверка ползункового потенциометра

То же самое для ползунковых потенциометров, так как не всегда очевидно, какое соединение является скользящим контактом, поэтому выполните тот же тест, что и выше, для многооборотных предварительных настроек, чтобы определить, какие соединения какие.

Проверка двойного потенциометра

Двойной переменный резистор часто используется в качестве регулятора громкости в аудиооборудовании, которое является стерео, а двойной потенциометр управляет как левым, так и правым каналом. Единственное, что нужно знать при тестировании, это то, что это всего лишь два переменных резистора, управляемых одним валом, поэтому у него будет шесть выводов. Двойные переменные резисторы обычно являются логарифмическими, а не линейными, поэтому, когда вы измеряете сопротивление с помощью ползунка, диапазон может казаться сжатым на одном конце и расширенным на другом. Таким образом, для логарифмического переменного резистора на 10 кОм он может измениться лишь на небольшую величину до половины, а затем резко измениться от половины до конца. Вот вам и логарифмический переменный резистор.

Иногда переменный резистор может иметь переключатель. Они были обычным явлением во времена портативных транзисторных радиоприемников. Этот переключатель включал радио, а затем, когда вы поворачивали его дальше, он увеличивал громкость радио. Вы услышите щелчок, когда будете поворачивать его от нуля вверх. Это не будет иметь никакого значения для теста с переменным сопротивлением, он будет таким же, но будут две дополнительные клеммы, которые должны быть проверены как нормально разомкнутый переключатель.

На рисунке выше показан сдвоенный потенциометр, установленный на печатной плате в модульном усилителе. Они используются для одновременного изменения громкости двух каналов.

Проверка шумного переменного резистора

Несмотря на то, что резистор может пройти проверку на работоспособность, в аудиоприложениях он может быть шумным. Поскольку переменные резисторы имеют движущиеся части, они имеют ту же проблему, что и движущиеся части, а именно они изнашиваются, а в течение срока службы переменного резистора это означает стеклоочиститель. Это соединяется с резистивным материалом в переменном резисторе. Довольно часто это нагар, и этот нагар изнашивается или дворник изнашивается, загрязняется или теряет давление на угольный контакт.

Это может привести к тому, что переменный резистор станет прерывистым при вращении, но до этого он вызовет треск и другие нежелательные шумы в аудиоцепи.

Это то, что легко проверить, используя рассматриваемое оборудование и уделяя особое внимание повороту подозрительного регулятора и прослушиванию звуков, которых там быть не должно.

Я видел попытки остановить это, пытаясь распылить такие вещества, как очиститель контактов, на переменный резистор. По моему оно того не стоит. Спрей не дешевый, обычно, мягко говоря, трудно направить спрей внутрь устройства, на угольную дорожку и контакт дворника, и если вам это удастся, средство будет только временным.
