Обозначение проводов в электрике по цвету. Цветовая маркировка электрических проводов: полное руководство по обозначению фазы, нуля и земли — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Какие цвета используются для обозначения фазы, нуля и земли в электропроводке. Как правильно определить назначение проводов по их цвету. Почему важно соблюдать цветовую маркировку при монтаже электропроводки. Какие меры безопасности нужно соблюдать при работе с электрическими проводами.

Содержание

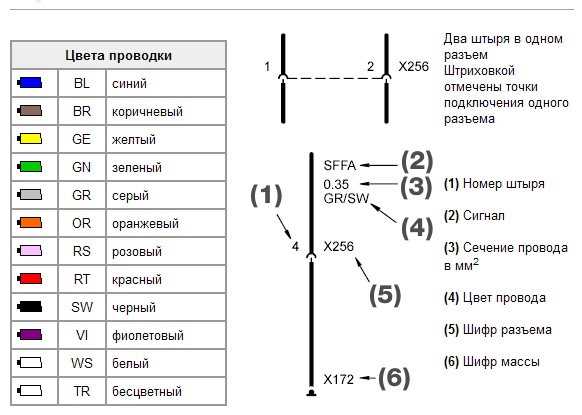

Основные цвета проводов в электрике и их значение

Цветовая маркировка электрических проводов играет важную роль в обеспечении безопасности при монтаже и обслуживании электропроводки. Каждый цвет имеет свое четкое назначение:

Коричневый или черный — фазный провод (L)
Синий — нейтральный провод (N)
Желто-зеленый — защитный заземляющий провод (PE)

Такая цветовая схема позволяет легко идентифицировать назначение проводов и избежать ошибок при подключении. Это особенно важно для безопасности, так как неправильное соединение проводов может привести к короткому замыканию или поражению электрическим током.

Фазный провод: особенности и меры предосторожности

Фазный провод находится под напряжением и представляет наибольшую опасность. Его основные характеристики:

Цвет: коричневый или черный
Обозначение: L (от англ. Line)
Напряжение относительно земли: 220-230 В

При работе с фазным проводом необходимо соблюдать особую осторожность:

Всегда отключайте напряжение перед началом работ
Используйте изолированный инструмент
Проверяйте отсутствие напряжения индикатором
Не прикасайтесь к оголенным участкам провода

Помните, что контакт с фазным проводом под напряжением может привести к тяжелому поражению электрическим током.

Нейтральный провод: назначение и цветовое обозначение

Нейтральный провод служит для замыкания электрической цепи и возврата тока к источнику питания. Его основные характеристики:

Цвет: синий
Обозначение: N (от англ. Neutral)
Напряжение относительно земли: близко к 0 В

Хотя нейтральный провод считается менее опасным, чем фазный, при работе с ним также нужно соблюдать меры предосторожности:

Не путать с фазным проводом при подключении
Проверять целостность изоляции
Не допускать обрыва нейтрали в электроустановке

Нарушение целостности нейтрального провода может привести к перекосу фаз и выходу из строя электрооборудования.

Заземляющий провод: функции и особенности маркировки

Заземляющий провод обеспечивает защиту от поражения электрическим током при повреждении изоляции. Его характеристики:

Цвет: желто-зеленый
Обозначение: PE (от англ. Protective Earth)
Соединяется с заземляющим контуром

Основные функции заземляющего провода:

Отвод опасных токов утечки на землю
Выравнивание потенциалов
Защита от статического электричества

Заземляющий провод должен быть подключен ко всем металлическим корпусам электрооборудования. Его отсутствие или неправильное подключение значительно снижает электробезопасность.

Особенности цветовой маркировки в трехфазных сетях

В трехфазных сетях 380/220 В используется дополнительная цветовая маркировка фазных проводов:

Фаза A — желтый
Фаза B — зеленый
Фаза C — красный
Нейтраль N — синий
Заземление PE — желто-зеленый

Такая маркировка позволяет легко определить порядок чередования фаз и правильно подключить трехфазные потребители. При монтаже трехфазной проводки важно строго соблюдать цветовую схему во избежание перекоса фаз.

Как определить назначение провода, если цветовая маркировка отсутствует

В старых электропроводках или при отсутствии цветовой маркировки определить назначение проводов можно следующими способами:

С помощью индикаторной отвертки:
- Фазный провод — индикатор светится
- Нейтральный и заземляющий — индикатор не светится
Мультиметром:
- Измерить напряжение между проводами
- 220 В — между фазой и нейтралью/землей
- 0 В — между нейтралью и землей
По расположению в розетке:
- Левый контакт — фаза
- Правый контакт — ноль
- Верхний контакт — земля

При любых сомнениях лучше обратиться к профессиональному электрику для точного определения назначения проводов.

Меры безопасности при работе с электрическими проводами

Работа с электропроводкой всегда связана с риском поражения током. Необходимо соблюдать следующие правила безопасности:

Отключать напряжение перед началом работ
Проверять отсутствие напряжения индикатором
Использовать инструмент с изолированными ручками
Работать в диэлектрических перчатках
Не касаться одновременно заземленных предметов и проводки
Не работать в условиях повышенной влажности
При любых сомнениях обращаться к профессионалам

Помните, что даже опытные электрики иногда допускают ошибки. Будьте предельно внимательны и осторожны при любых работах с электричеством.

Особенности цветовой маркировки проводов в разных странах

Стандарты цветовой маркировки электропроводки могут отличаться в разных странах:

США:
- Фаза — черный, красный
- Нейтраль — белый, серый
- Земля — зеленый, неизолированный
Великобритания:
- Фаза — коричневый
- Нейтраль — синий
- Земля — зелено-желтый
Австралия:
- Фаза — красный, белый
- Нейтраль — черный, голубой
- Земля — зеленый, зелено-желтый

При работе с иностранным электрооборудованием важно учитывать возможные различия в цветовой маркировке проводов. В случае сомнений следует свериться с документацией или проконсультироваться со специалистом.

Цвета проводов в электрике: значение, маркировка

Каждый провод имеет маркировку и цветовое обозначение. Это необходимая мера, которая позволяет унифицировать электрическую продукцию, а также облегчает работу с ней. Нормы и требования к обозначениям проводов описаны в правилах устройства энергоустановок (ПУЭ). Это документ, по которому ориентируются электромонтажники.

Содержание

Маркировка сетей 220в и 380в в однофазном и трехфазном исполнении
Буквенное обозначение
Варианты расцветки проводов, а также ошибки при коммутации
Как определить фазу, ноль и землю, если одноцветные провода не имеют маркировки
Расцветка проводов в сети постоянного тока

Маркировка сетей 220в и 380в в однофазном и трехфазном исполнении

Стандарты к маркировке проводов переменного тока для однофазной или трехфазной сети идентичны. Они совпадают по цвету ноля и заземления. Окрас фазного провода может совпадать или дополняться другими цветами.

Цветовая маркировка выполняется по длине проводника. Допускается идентификация на концах жил и в точках соединений, применяются цветные термоусадочные трубки (кембрики) или цветная изолента.

Чтобы распознать фазу, ноль или землю, необходимо зачистить кабель от верхней изоляции на 5 — 10 см, чтобы внутренние жилы остались в своей оплетке. По их цвету определяют назначение провода:

Заземление. Используют изоляцию, окрашенную в ярко желтый и зеленый цвет. При этом цветовые полоски могут быть нанесены как продольно, так и поперечно. Иногда встречаются провода с полностью зеленой или желтой изоляцией. Это также говорит о том, что данная жила идет на землю.
Нолевой провод. Нейтральный провод окрашивают в голубой или синий цвет. Стандарты предусмотрены в ПУЭ.
Фаза. В зависимости от количества фаз в электросети, провода окрашивают в цвета:
- Красный.
- Черный.
- Коричневый.
- Серый.
- Оранжевый.
- Белый.
- Бирюзовый.
- Фиолетовый.
В электротехнике фаза имеет красный, черный или белый окрас.

ВНИМАНИЕ: Стандарты ПУЭ действуют в электротехнике и электрических приборах на территории России, Украины и Белоруссии. В других странах может быть своя маркировка, а также иные символьные обозначение. Изделие, не предназначенное для реализации на территории России и стран СНГ, стоит проверять согласно инструкции по эксплуатации, либо методом «прозвона» с помощью мультиметра.

Буквенное обозначение

Стандарты ПУЭ также включают в себя буквенное обозначение проводов. Для сети переменного тока 220В или 380В провода маркируют:

Земля — «РЕ».
Ноль — «0» или «N».
Фаза — «L».

Для многофазного кабеля указывают провода в последовательности от L1 до Ln, где N — это количество фаз. Маркировка и цвет провода может отличаться от указанных стандартов.

Варианты расцветки проводов, а также ошибки при коммутации

Цветовой окрас и маркировка проводов может отличаться от современных стандартов ПУЭ из-за:

Маркировка PEN. Распространенный случай. Ее можно обнаружить на старых проводах и схемах разводки электричества. Речь идет о системе заземления TN-C. Она предполагает объединение двух жил провода — заземления и ноля. Схема удобна для монтажа, но опасна в плане короткого замыкания. Провода системы TN-C имеют маркировку PEN. Единственная жила на ноль и землю окрашена в желто-зеленый цвет с ярко синими отметками на концах провода.
Проводка, маркируемая согласно требованиям и стандартам других стран. Так в США маркировка ноля и земли может иметь другой окрас:
1. Ноль — белый/серый цвет.
2. Земля — оголенный медный/ зеленый/зелено-желтый/белый цвет.
Проводка в некачественных или поддельных электрических изделиях. Продукция из стран третьего мира может иметь разную окраску. Рабочие на подпольных фабриках изготавливают проводку из того, что есть под рукой. Поэтому разбирать и ремонтировать такие изделия необходимо с особой осторожностью.
Электрическая сеть, установленная не по правилам ПУЭ. К сожалению, такие случаи также бывают. Электрики самоучки, либо непрофессиональные специалисты делают разводку проводов «абы как». Неправильные подключения опасны, могут приводить к отказу электрооборудования, коротким замыканиям, ударам тока потребителя.

ВАЖНО: Некорректная коммутация проводов или путаница в маркировке влечет административную ответственность и штраф. Если вам установили некачественную проводку, в случае которой произошло короткое замыкание или выход из строя электроприборов, можно обратиться в суд. Судебный орган постановит возмещение убытков и наложение штрафа на недобросовестную компанию-монтажника.

Чтобы быть уверенным, какая жила кабеля за что отвечает, необходимо знать методы определения. Для этого понадобятся базовые знание электротехники и минимальный набор индикаторных инструментов.

Как определить фазу, ноль и землю, если одноцветные провода не имеют маркировки

Часто определение провода визуальным способом не предоставляется возможным. Подобную ситуацию можно наблюдать при замене проводки в домах, построенных во времена СССР. Сняв розетку или выключатель, человек обнаруживает два или три провода одинакового белого цвета.

Для решения возникшего противоречия потребуется индикаторная отвертка или мультиметр. Первый инструмент позволит определить рабочие фазы под нагрузкой. Фазу и ноль ищут методом прикосновения отверткой к оголенному проводу. Если лампочка загорается — значит, данный провод находится под нагрузкой. Ноль не будет давать сигналов.

Для определения земли используют прибор — мультиметр. На нем выставляют значение переменного тока на отметку свыше 220В. Один из контактов инструмента прикрепляют к фазе, второй поочередно к оставшимся проводам. Ноль зафиксирует напряжение 220В или выше. Земля покажет значительно меньше 220В.

В новостройках устанавливают розетки с маркированными проводами, так как этого требуют СНиП 3.05.06-85 и ГОСТ 10434-82.

ВАЖНО: Будьте внимательны, когда отключаете бытовую электросеть у себя в квартире или доме для проверки проводов. Иногда автоматы в распределительном щитке устанавливают неверно. Их врезают в разрыв ноля, а не фазы — электроприборы в доме работать не будут, однако напряжение с фазы никуда не денется. Необходимо не только отключать автомат, но и смотреть изменение нагрузки на проводах внутри квартиры при помощи индикаторной отвертки.

Указанные методы позволяют определить провода в бытовой электрической сети переменного тока. Рассмотрим маркировку кабелей постоянного тока.

Расцветка проводов в сети постоянного тока

В сети постоянного тока используют только две жилы:

Положительную шину (обозначается «+„).
Отрицательную шину (обозначается “-»).

По нормативным документам, провода и шины положительного заряда окрашивают в красный цвет, а провода и шины отрицательного заряда должны быть синего оттенка. Средний проводник (М) обозначают голубым цветом.

ИНФОРМАЦИЯ: В трехфазных сетях шины и высоковольтные ввода трансформаторов на электрических станциях и подстанциях окрашиваются: желтым цветом — провода и шины с фазой «A», зеленым — с фазой «B», красным — с фазой «C».

Заключение

Визуальное определение проводки — нехитрое дело. Главное знать, какой цвет за что отвечает. В целях безопасности, стоит проверять провода на наличие фазы и земли перед началом работ с ними. Неправильная коммутация жил провода может привести к короткому замыканию или выгоранию подсоединенного электрооборудования.

Цвета электрических кабелей — что они означают?

Электрические кабели, а точнее провода, могут стать проблемой для новичков. Данный кабель состоит из покрытых изоляцией жил, которые в бытовых установках обычно белого цвета. Однако каждый из проводов маркируется по-разному.

Что нам нужно знать о цветах проводов?

Цвета электрических проводов — деление

Если вы хотите установить электрику, вам нужно знать основы. Базовый уровень знаний, чтобы сделать это правильно и не испортить наши домашние электроустановки и технику. В первую очередь важны ваше здоровье и безопасность. Поэтому вам нужно знать функцию провода и как ее идентифицировать. Вот что означают цвета электрических проводов.

Внешняя проводка на освещение не сложная, её провода обычно белого цвета. В случае с внутренней каждая жилка маркируется по-своему — не зря. Если мы хотим установить выключатели, лампы или домофоны, мы должны распознать их назначение. Таким образом, цвета являются основой для определения их назначения.

Когда речь идет о переменном напряжении, основное деление на три типа: L, N и PE.

Следовательно, цвета кабелей в электро установке обычно делятся на три:

коричневый или черный провод — фазный провод (L)
синий кабель — нейтральный провод (N)
желто-зеленый кабель — защитный проводник (PE)

Стоит отметить, что фазные жилы могут иметь немного другой цвет. Если присутствует больше фаз (тогда они помечены как L1, L2, L3 и т. д.), также появляется больше цветов. Обычно это серый, красный и белый цвета. Однако, к счастью, существует «запрет» маркировать их цветами других кабелей. Поэтому зеленый, желтый или синий провод никогда не будут касаться фазных проводов.

Что дает нам значение цветов электрических проводов? Что мы должны знать, видя цвета текущих кабелей?

Фазный провод (L)

По этому кабелю протекает ток — он соединен с катушкой трансформатора. Он передает энергию в электросеть. Из-за этого контакт с ними может привести к поражению электрическим током. Прежде чем прикасаться к токопроводящей части, всегда выключайте питание. В противном случае электроустановки могут представлять большую опасность. Так что не будем рисковать ударом током.

Цвета фазных проводников отличаются друг от друга. Обычно речь идет о количестве жил в кабеле. Производитель может выпустить разные цвета фазных электрических кабелей. Обычно это определенные цвета — коричневый или черный. Однако цвета кабелей фазного тока могут быть любыми. К счастью, это никогда не будет тот, который указывает на нулевые жилы или маркировку защитных проводников.

Нейтральный провод (N)

Маркировка нейтральных электрических проводов синего цвета. Подключаются к нейтрали электрического трансформатора, заземляются. Это означает, что нам не нужно беспокоиться о напряжении — оно всегда равно 0 В. Однако, когда мы подключаем провода электроустановки, они являются необходимым элементом.

Хотя прикасаться к нейтральному (N) проводу должно быть безопасно, будьте осторожны. Неправильно подключенный нейтральный кабель может передавать электричество. Кроме того, некоторые электрики могут не придерживаться рекомендаций. Поэтому назначение жилы кабеля может быть разным, а поражение электрическим током представляет немалый риск.

Защитный проводник (PE)

Как и нейтральные, его цвета нельзя использовать в других кабелях. Не является обязательным элементом в электроустановках, но про него лучше не забывать. Почему? Согласно своему названию, защитный проводник должен повышать нашу безопасность. В случае повреждения (например, контакт корпуса розетки с фазным напряжением) защищает от поражения электрическим током. Затем он направляет потенциал на землю или на распределительный щит с предохранителями.

Цвета кабелей защитного тока представляют собой сочетание зеленого и желтого цветов. Как и в случае нейтрального проводника, его цвета не могут использоваться для фазного проводника. Поэтому такие цвета проводов нельзя забывать.

Цветовая маркировка кабелей в старых установках

Бывают случаи, когда нам приходится вносить изменения в старые установки. Тогда что? Оказывается, цвета электрических кабелей не всегда были одинаковыми. Мы можем встретить другие решения. Так что нужно знать цветовую маркировку электрических проводов, которые раньше использовались.

Защитный и нулевой проводник (PEN)

Такие электрические проводники сочетают в себе маркировку PE (как для защитного проводника) и N (обозначает нейтральные электрические проводники). Как следует из названия, он выполняет функцию обоих вышеперечисленных кабелей.

Цвета электрических проводов этого типа представляют собой сочетание желтого и зеленого. Так выглядит защитный кабель. Однако его кончик отмечен синим цветом. В еще более старых электроустановках он выглядит как нулевой провод.

Нейтральный проводник

Синяя маркировка электрических проводников также используется для обозначения заземленного нейтрального проводника. Электроустановки кроме фазного провода тогда содержали только нейтраль.

Цвета электрических кабелей постоянного тока

А если не про переменный ток? В случае передачи постоянного тока цветовая схема очень проста. Маркировка электрических кабелей с положительным потенциалом всегда красного цвета. Провод, отмеченный минусом, черного или синего цвета. Эти цвета очень контрастируют друг с другом, что облегчит нам запоминание их роли.

Другое цветовое обозначение кабеля

Если в кабеле нет определенного цвета, который мы хотим использовать, мы должны пометить его любым другим способом. Иногда маркировку электрических проводов можно выполнить изоляционной лентой. Это распространенное решение для домашних электроустановок, когда необходимо быстро внести изменения.

ВОПРОСЫ-ОТВЕТЫ:

1. Какого цвета электрические кабели?

Коричневый или черный будет обозначать фазный провод. Желто-зеленый цвет характерен для защитных кабелей, а синий – для нейтрального. Любой другой, скорее всего, будет фазным проводником.

2. Что мне даст цветовой код кабелей?

Благодаря этому мы можем узнать функции данных проводов. Кроме того, мы будем знать, какие из них не должны представлять опасность поражения электрическим током.

3. Как еще маркировать цвета электрических кабелей?

Если у нас нет другого варианта, лучше всего сделать это с помощью изоленты с обеих сторон провода.

Наша работа

Какие бы электромонтажные работы у Вас дома или на даче не планировались, мы поможем с подбором и расчётом оптимального кабеля, а также выполним его монтаж, усиление электроустановочными изделиями и введём всю систему в эксплуатацию.

Мы – опытные электрики: работаем по всему Минску и всей Минской области, обеспечиваем многолетнюю работу энергооборудования и гарантируем приятную цену за работу «под ключ».

Монтаж электрического кабеля

Видео — Какого цвета провода фаза, ноль и заземление

Понравился материал? поделись им.

Цветовая маркировка электрических проводов

: Полное руководство

Электрические

При осмотре розеток или распределительных коробок вы обнаружите, что они состоят из проводов, каждый из которых имеет определенный цвет, предназначенный для определенной цели, и все они собраны вместе для функционирования электрической системы.

Напряжение 12 вольт считается безопасным. Наибольшее распространение в промышленности и сельском хозяйстве и быту получили электрические нагрузки 120, 220 и 320 в: первые две для освещения и бытовых приборов, третья — для трехфазных электродвигателей машин и механизмов. Это напряжение экономически выгодно, но очень опасно для человека.

Кабели, провода, вся электропроводка, которая используется для электромонтажных работ в доме или квартире, в электрощите, при монтаже электроприборов, всегда имеет цветовую маркировку. Электрический провод распределения переменного и постоянного тока любой ветви цепи обязательно имеет цветовую маркировку.

Конкретные цвета в электрике выбираются не случайно. Цветная проводка необходима для безопасных электромонтажных работ во избежание короткого замыкания и поражения электрическим током. Раньше цвет жил был только черный или белый, что доставляло большие неудобства электрикам. При отключении проводников к проводникам должно было подаваться питание, после чего с помощью органов управления определялись ноль и фаза. Использование раскраски избавило их от всех мучений, потому что все стало предельно ясно.

Цветовая маркировка почти всегда наносится по всей длине проводника. Это помогает установить назначение каждого проводника в определенную группу, чтобы облегчить их переключение.

Кабели с цветовой маркировкой обеспечивают безопасность и защиту всех, кто будет с ними работать. Таким образом, получение этих знаний о цветах электрических проводов имеет важное значение, независимо от того, будете ли вы звонить профессионалам.

В США цветовая маркировка электропроводки отличается от остального мира. Здесь применяется маркировка Национального электротехнического кодекса.

Меры безопасности

Поражение электрическим током является одним из наиболее тяжелых видов травм. Тело человека на 80% состоит из воды. И ток хорошо проводит. Поражение электрическим током определяется силой тока и продолжительностью его воздействия. Чем меньше сопротивление имеет тело человека, тем выше сила тока. Сопротивление снижается под воздействием следующих факторов:

электрическая система высокого напряжения
влажность кожи
длительное воздействие электрического щита
пониженное парциальное давление кислорода в воздухе: в плохо проветриваемых помещениях человек становится значительно более уязвимым
повышенное содержание углекислого газа в воздухе
высокая температура воздуха
неосторожность, психическая неготовность к возможному поражению электрическим током

больше всего от действия электрического тока страдает центральная нервная система. Из-за его повреждения могут быть нарушены дыхание и сердечная деятельность.

Безопасность является важнейшим фактором, когда речь идет о любой электрической системе, поскольку она представляет собой высокую потенциальную опасность возгорания, особенно если не принять срочные меры. Вот несколько напоминаний, о которых следует помнить при решении любых проблем с электричеством при ремонте дома:

Если с электричеством в вашем доме произойдет что-то странное, например, отключение, быстрый осмотр с вашими соседями может помочь вам решить проблему. Если они испытывают то же самое, вам следует связаться с коммунальной компанией, отвечающей за указанный вами район, чтобы найти решение вашей проблемы.
Если проблема очевидна, например, оторванный провод, свисающий с электрического столба, держитесь подальше от него и обратитесь в коммунальную службу. Кроме того, ни при каких обстоятельствах не следует его трогать, особенно если вы не имеете достаточной квалификации для решения данного вопроса.
Лучше всего считать, что все провода отделены от бытовых приборов как опасные.
Никогда не прикасайтесь и не работайте с электрическими инструментами или проводами, погруженными в воду или мокрыми руками.
В случае, если вы решите самостоятельно выполнить мелкий ремонт электрооборудования, например заменить предохранитель, выключите питание, чтобы не получить травму.
Если у вас нет опыта работы с какими-либо электроприборами, проводами или инструментами, лучше всего доверить это специалистам, таким как HandyKith.

Типы проводов и цвета электрических линий

В то время как существуют разные провода, которые несут разное напряжение в цепи, например, те, которые чрезвычайно опасны при прикосновении, и другие, которые имеют ток низкого напряжения, что вы не рискуете получить удар током , лучше всего относиться ко всем из них как к угрозе, если в случае возникновения возможности вам придется иметь дело с ними.

Неметаллические (NM) кабельные провода являются наиболее распространенным типом домашних электрических проводов, которые сегодня можно найти в большинстве домов. Он заключен в защитную пластиковую оболочку и состоит из одного или нескольких горячих проводов, нулевого провода и провода заземления.

Отдельные провода могут быть установлены в жесткой или гибкой металлической или пластиковой трубе, известной как кабелепровод. Это служит альтернативой, которая чаще используется, если проводка будет выводиться за пределы стен, потолка или пола.

Кабели NM также известны как «Romex» из-за этого конкретного бренда. Они специально разработаны для сухих внутренних помещений и имеют плоскую трубчатую форму, которая проходит через стены и полы в вашем доме, делая ее невидимой. Они часто встречаются в розетках и светильниках. Вот его стандартные размеры и мощность усилителя:

14-й калибр: 15-амперные цепи
12-й калибр: 20-амперные цепи
10-й калибр: 30-амперные цепи
8-й калибр: 40-амперные цепи

Кабели NM также поставляются с оболочкой с цветовой маркировкой, чтобы можно было различать сечение проводов. Это могут быть следующие цвета проводки дома:

Провода 14-го калибра: белые
Провода 12-го калибра: желтые
Провода 10-го калибра: оранжевые
Провод 6-го и 8-го калибра: черный

Если вы видите серую оболочку, важно отметить, что этот цвет не используется для кабелей NM, поскольку этот особый цветовой код назначается кабелям UF или подземным кабелям, которые используются для влажных и наземных мест.

Кроме того, в некоторых сообществах не разрешено использовать кабели NM и вместо этого использовать кабели переменного тока, также известные как бронированные кабели. Этот тип проводки обычно использовался в начале 1900-х годов и имеет гибкую металлическую оболочку. За счет этого обеспечивается дополнительная защита внутренних проводников.

Горячий провод

Горячие или находящиеся под напряжением провода представляют собой непрерывные провода с током, которые подают первоначальную мощность в цепь. К ним очень опасно прикасаться, особенно когда они все еще подключены к источнику питания, который их питает. Поэтому цвета проводов под напряжением означают, что их нельзя перемещать или трогать.

Цвета нейтральной проводки

В то время как провод под напряжением является началом цепи, нейтральный провод завершает цепь, тем самым завершая циркуляцию в вашей электрической системе. По сути, он действует как противоположность горячему проводу и возвращает цепь обратно к источнику питания. Кроме того, это предотвращает любые неисправные или избыточные токи, которые могут находиться в вашей розетке. Несмотря на то, что по ним не проходит постоянно электрический ток, следует соблюдать такую же осторожность при обращении с горячим проводом.

Цвета проводов заземления

Провода заземления существуют для вашей защиты, так как они защищают от нестабильных электрических токов. По заземляющим проводам не проходит электрический ток, но в случае каких-либо аварий, таких как короткое замыкание, он направляет поток к земле. Однако это скорее обязательное условие NEC для новых домов и обычно не встречается в старых домах. Чтобы узнать, присутствует ли в вашем доме цвет заземляющего провода, проверьте, имеет ли ваша розетка три контакта.

Цветовые коды электрических проводов

Электрические кабели NM на 120 В и 240 В поставляются с внешней пластиковой оболочкой, которая связывает внутри электрические провода с цветовой маркировкой. На внешней части нанесена маркировка, указывающая количество и размер проводов внутри оболочки, а ее цвет указывает на рекомендуемое использование.

Черные провода: горячие

Черный электрический провод — обычный цвет проводов в обычном домашнем хозяйстве, что указывает на то, что изоляция соответствует цветовому коду горячих проводов.

Красные провода: горячий электрический провод, цветовой код

Красные провода также используются для обозначения второго горячего провода в установке 240 вольт. Красные провода также являются обычными цветами проводов, применяемыми в обстоятельствах, когда проводные датчики дыма необходимо соединить между собой, чтобы все сигналы тревоги сработали одновременно. Хотя вы можете соединить два красных провода вместе, есть также возможность подключить его к черному проводу. Профессионалы больше подходят для решения и консультирования в подобных ситуациях.

Белый с красными и черными проводами: Hot

Вы можете найти белый код цвета провода, который имеет петлю и помечен красной или черной лентой. Это также означает, что электрические провода красного цвета считаются горячими и не используются в качестве нейтрального провода. Это можно увидеть в обстоятельствах, когда у вас есть второй горячий провод на 240-вольтовом приборе в двухпроводном кабеле.

Неизолированные медные провода: заземление

Неизолированные медные провода часто используются для заземления. Как правило, все электрические устройства должны быть заземлены, поскольку это обеспечивает безопасный путь прохождения электрического тока. Даже выключатели и светильники должны иметь путь для возврата электричества в землю. Возможно, единственное, что не нужно заземлять, — это пластиковые коробки, так как они не проводят ток.

Зеленый провод: заземляющий электрический провод Цветовой код

Зеленые электрические провода используются исключительно для заземления. Заземляющие винты также могут быть окрашены в зеленый цвет.

Нейтральный цвет провода или серые провода

Белые или серые провода обычно указывают на то, что он нейтральный. Кроме того, это не означает, что они полностью безопасны. Будьте осторожны, поскольку любая изолента, обернутая вокруг него, будет указывать на обратное, поскольку это означает, что вместо этого он действует как горячий провод. Кроме того, существует вероятность того, что лента может со временем оторваться. Помните, что нейтральные провода возвращают питание к блоку выключателя, поэтому он все еще может привести к травме или поражению электрическим током.

Синий электрический провод и желтые провода

Синий и желтый электрические провода встречаются редко, но иногда их можно использовать в электрических кабелепроводах в качестве горячих проводов. С этим обычно сталкиваются путешественники за трех-четырехпозиционные переключатели.

Услуги HandyKith

С цветами электрических проводов не так легко шутить. Даже если жизненно важно знать значение цвета провода, чтобы знать, с чем именно вы имеете дело, для безопасности себя и окружающих всегда лучше обратиться за профессиональными услугами электрика. HandyKith — ведущий профессионал, который в любое время может помочь вам со всеми вашими бытовыми электропроводками, чтобы вы знали, что с вами обращаются только с лучшими специалистами. Хватит спрашивать: «Можно ли соединить красный провод с черным проводом?» — обращайтесь к профессионалам HandyKith!

Руководство по цветовой маркировке электрических проводов | Графические продукты

Эффективная маркировка проводов обеспечивает четкое и мгновенное информирование рабочих об опасности и помогает предотвратить травмы как при повседневной работе, так и при техническом обслуживании.

Какой стандарт следует использовать в вашем учреждении?

В стандартах маркировки проводов используются цветовые коды для идентификации конкретных проводов. Не все цветовые коды электропроводки одинаковы. Это зависит от вашего местоположения, типа установки и напряжения.

Когда вы документируете цветовой код, которому следует ваше предприятие, это делает работу более безопасной и упрощает техническое обслуживание в будущем.

Для корпусов с более высоким напряжением важно иметь задокументированную систему маркировки проводов.
Подробные этикетки могут содержать такую информацию, как идентификация цепи или соответствующую точку отключения для блокировки/маркировки.

Цветовые коды электропроводки США

Цветовой код электропроводки США обычно используется для силовых проводов в ответвленных цепях. Ответвительные цепи — это проводка между последним защитным устройством и нагрузкой.

Цвета проводов 120/208/240 В переменного тока

Эти системы распространены в домашних и офисных условиях.

Если в системе электропроводки одна фаза находится под более высоким напряжением, чем другие, используйте соединение «высокая ветвь» и пометьте провода оранжевым цветом. (Статья 110.15 NEC.)

Цвета проводов переменного тока 277/480 В

Эти высоковольтные системы широко используются в промышленных двигателях и оборудовании.

Цвета проводов питания постоянного тока

Системы солнечной энергии и многие аккумуляторные системы используют энергию постоянного тока, а не переменного тока (переменного тока).

Международные цветовые коды электропроводки

В некоторых регионах законом предусмотрен цветовой код; другие области полагаются на общепринятую практику. В разных областях популярны разные коды.

Европейские (IEC) цветовые коды проводов

В большинстве европейских стран используется цветовой код проводов, установленный Международной электротехнической комиссией (IEC) для ответвленных цепей переменного тока. На этот стандарт распространяется IEC 60445.

Канадские цветовые коды проводов для питания переменного тока

В Канаде стандарты цветового кодирования проводов установлены Канадским электротехническим кодексом (CEC). Цветовой код проводки питания переменного тока аналогичен коду, используемому в США: 9.0003

Цветовое кодирование проводов данных

Телекоммуникационные или компьютерные сети используют другой подход к идентификации кабелей передачи данных по стандарту ANSI/TIA/EIA 606-A. Если маркер кабеля синий, это означает, что он является частью определенной подгруппы локальной сети. Печатный текст на этикетке указывает, какая рабочая станция использует этот кабель, порт на сервере, к которому она должна быть подключена, и время установки кабеля.

Маркировка проводов должна быть видна во время установки и обычного обслуживания систем электропроводки. Этикетки для маркировки проводов должны быть нанесены высококонтрастной и стойкой печатью.
