Прямое и обратное включение диодов Шоттки. Достоинства и недостатки. — Мегаобучалка

— Если приложить внешнее напряжение плюсом на металл, а минусом на полупроводник, возникает внешнее электрическое поле, направленное навстречу полю перехода Шоттки. Это внешнее поле компенсирует поле перехода Шоттки и будет являться ускоряющим для электронов полупроводника. Электроны будут переходить из полупроводника в металл, образуя сравнительно большой прямой ток. Такое включение называется прямым.

— При подаче минуса на металл, а плюса на полупроводник возникает внешнее электрическое поле, сонаправленное с полем перехода Шоттки. Оба этих поля будут тормозящими для электронов полупроводника, и будут отбрасывать их от границы раздела. Оба этих поля будут ускоряющими для электронов металла, но они через границу раздела не пройдут, так как у металла больше работа выхода электрона. Такое включение перехода Шоттки называется обратным.

Обратный ток через переход Шоттки будет полностью отсутствовать, так как в металле не существует неосновных носителей зарядов.

Изготовление

В точечном диоде используется пластинка германия или кремния с электропроводностью n- типа (рис.3.1), толщиной 0,1…0,6мм и площадью 0,5…1,5 мм2; с пластинкой соприкасается заостренная проволочка (игла) с нанесенной на нее примесью. При этом из иглы в основной полупроводник диффундируют примеси, которые создают область с другим типом электропроводности. Таким образом, около иглы образуется миниатюрный р-n- переход полусферической формы.

Для изготовления германиевых точечных диодов к пластинке германия приваривают проволочку из вольфрама, покрытого индием. Индий является для германия акцептором. Полученная область германия р-типа является эмиттерной.

Для изготовления кремниевых точечных диодов используется кремний n- типа и проволочка, покрытая алюминием, который служит акцептором для кремния.

В плоскостных диодах р-n- переход образуется двумя полупроводниками с различными типами электропроводности, причем площадь перехода у различных типов диодов лежит в пределах от сотых долей квадратного миллиметра до нескольких десятков квадратных сантиметров (силовые диоды).

Плоскостные диоды изготовляются методами сплавления (вплавления) или диффузии.

В пластинку германия n- типа вплавляют при температуре около 500^оС каплю индия которая, сплавляясь с германием, образует слой германия р- типа. Область с электропроводностью р- типа имеет более высокую концентрацию примеси, нежели основная пластинка, и поэтому является эмиттером. К основной пластинке германия и к индию припаивают выводные проволочки, обычно из никеля. Если за исходный материал взят германий р- типа, то в него вплавляют сурьму и тогда получается эмиттерная область n- типа.

Диффузионный метод изготовления р-n- перехода основан на том, что атомы примеси диффундируют в основной полупроводник. Для создания р- слоя используют диффузию акцепторного элемента (бора или алюминия для кремния, индия для германия) через поверхность исходного материала.

Достоинства и недостатки

Полупроводниковые диоды обладают многими преимуществами по сравнению с вакуумными диодами – малые размеры, длительный срок службы, механическая прочность. Существенным недостатком полупроводниковых диодов является зависимость их параметров от температуры. Кремниевые диоды, например, могут удовлетворительно работать только в диапазоне температур от –70 °C до 80 °C. У германиевых диодов диапазон рабочих температур несколько шире.

Достоинства перехода Шоттки:

— отсутствие обратного тока;

— переход Шоттки может работать на СВЧ;

— высокое быстродействие при переключении из прямого состояния в обратное и наоборот.

Недостаток диода Шоттки – стоимость. В качестве металла обычно применяют золото.

Перспективы развития

Ударно-ионизационный волновой пробой и генерация пикосекундных сверхширокополосных и сверхвысокочастотных импульсов в дрейфовых диодах на основе GaAs с резким восстановлением:

Впервые экспериментально подтверждено, что работа дрейфовых GaAs-диодов с резким восстановлением, изготовленных из p⁺-p⁰-n⁰-n⁺-структур, сопровождается возбуждением сверхвысокочастотных осцилляций в виде цугов коротких импульсов длительностью ~ 10 пс. Амплитуда импульсов и частота их повторения достигают значений ~ 100 В и ~ (10-100) ГГц соответственно. Факт существования явлений задержанного обратимого волнового пробоя и возбуждения сверхвысокочастотных осцилляций в структурах GaAs-диодов с резким восстановлением открывает перспективы развития новых направлений как в физике и технике полупроводниковых приборов на основе GaAs-структур, так и в новых областях техники и технологии сверхвысокочастотных и сверхширокополосных систем и устройств, оперирующих с импульсными сигналами пикосекундной длительности.

Заключение

Полученные данные позволяют расчетным путем конструировать полупроводниковые приборы по заранее заданным характеристикам. Возможно создание новых типов приборов или изменение конструкции — существующих. Например, один из дополнительных переходов можно безболезненно удалить из конструкции «туннельного» диода (любой). То же справедливо и для стабилитронов, поскольку два перехода не бывают идентичными, а близость их свойств может породить спонтанный переход стабилитрона в режим «туннелирования» на обратной ветви.

Раскрытие механизма образования паразитного диода и режима его работы позволяет решить проблему оптимизации переходов, заключающуюся в выборе технологических режимов изготовления приборов.

Рассмотренные примеры показывают, сколь ущербна сегодняшняя физика полупроводников и сколь необходима ее коренная переработка.

Список литературы

1. Тугов Н.М., Глебов Б.А. Полупроводниковые приборы — М.:Энергоатомиздат,1990г.— 576с.

2. Козлов В.А., Рожков А.В., Кардо-Сысоев А.Ф. Журнал «Физика и техника полупроводников», том 37, вып. 12 С-Пб: ФТИ, 2003г. – 140с.

3. Хлебников М.М. «Электронные приборы». Учебник для электротехнических институтов связи – М.: «Связь», 1986г. – 598с.

4. Гусев В.Г., Гусев Ю.М. Электроника – М.: Высшая школа,1991г.— 617с.

Прямое и обратное напряжение диода. Максимальное обратное напряжение на диодах определяется формулой

Самым простым по конструкции в семействе полупроводников являются диоды, имеющие в конструкции всего два электрода, между которыми существует проводимость электрического тока в одну сторону. Такой вид проводимости в полупроводниках создается благодаря их внутреннему устройству.

Особенности устройства

Не зная конструктивных особенностей диода, нельзя понять его принципа действия. Структура диода состоит из двух слоев с проводимостью различного вида.

Диод состоит из следующих основных элементов:

Корпус . Выполняется в виде вакуумного баллона, материалом которого может быть керамика, металл, стекло и другие прочные материалы.
Катод . Он расположен внутри баллона, служит для образования эмиссии электронов. Наиболее простым устройством катода является тонкая нить, раскаляющаяся в процессе действия. Современные диоды оснащены косвенно накаляющимися электродами, которые выполнены в виде металлических цилиндров со свойством активного слоя, имеющего возможность испускать электроны.
Подогреватель . Это особый элемент в виде нити, раскаляющейся от электрического тока. Подогреватель расположен внутри косвенно накаляющегося катода.
Анод . Это второй электрод диода, служащий для приема электронов, вылетевших от катода. Анод имеет положительный потенциал, по сравнению с катодом. Форма анода чаще всего так же, как и катода, цилиндрическая. Оба электрода аналогичны эмиттеру и базе полупроводников.

Кристалл . Его материалом изготовления является германий или кремний. Одна часть кристалла имеет р-тип с недостатком электронов. Другая часть кристалла имеет n-тип проводимости с избытком электронов. Граница, расположенная между этими двумя частями кристалла, называется р-n переходом.

Эти особенности конструкции диода позволяют ему проводить ток в одном направлении.

Принцип действия

Работа диода характеризуется его различными состояниями, и свойствами полупроводника при нахождении в этих состояниях. Рассмотрим подробнее основные виды подключений диодов, и какие процессы происходят внутри полупроводника.

Диоды в состоянии покоя

Если диод не подключен к цепи, то внутри него все равно происходят своеобразные процессы.

В районе «n» есть излишек электронов, что создает отрицательный потенциал. В области «р» сконцентрирован положительный заряд. Совместно такие заряды создают электрическое поле.

Так как заряды с разными знаками притягиваются, то электроны из «n» проходят в «р», при этом заполняют дырки. В итоге таких процессов в полупроводнике появляется очень слабый ток, увеличивается плотность вещества в области «р» до определенного значения. При этом частицы расходятся по объему пространства равномерно, то есть, происходит медленная диффузия. Вследствие этого электроны возвращаются в область «n».

Для многих электрических устройств направление тока не имеет особого значения, все работает нормально. Для диода же, большое значение имеет направление протекания тока. Основной задачей диода является пропускание тока в одном направлении, чему благоприятствует переход р-n.

Обратное включение

Если диоды подсоединять к питанию по изображенной схеме, то ток не будет проходить через р-n переход.

К области «n» подсоединен положительный полюс питания, а к «р» — минусовой. В итоге электроны от области «n» переходят к плюсовому полюсу питания. Дырки притягиваются минусовым полюсом. На переходе возникает пустота, носители заряда отсутствуют.

При повышении напряжения дырки и электроны осуществляют притягивание сильнее, и на переходе нет носителей заряда. При обратной схеме включения диода ток не проходит.

Повышение плотности вещества возле полюсов создает диффузию, то есть, стремление к распределению вещества по объему. Это возникает при выключении питания.

Обратный ток

Вспомним о работе неосновных переносчиков заряда. При запертом диоде, через него проходит малая величина обратного тока. Он и образуется от неосновных носителей, двигающихся в обратном направлении. Такое движение возникает при обратной полярности питания. Обратный ток обычно незначительный, так как число неосновных носителей очень мало.

При возрастании температуры кристалла их число повышается и обуславливает повышение обратного тока, что обычно приводит к повреждению перехода. Для того, чтобы ограничить температуру работы полупроводников, их корпус монтируют на теплоотводящие радиаторы охлаждения.

Прямое включение

Поменяем местами полюса питания между катодом и анодом. На стороне «n» электроны будут отходить от отрицательного полюса, и проходить к переходу. На стороне «р» дырки, имеющие положительный заряд, оттолкнутся от положительного вывода питания. Поэтому электроны и дырки начнут стремительное движение друг к другу.

Частицы с разными зарядами скапливаются возле перехода, и между ними образуется электрическое поле. Электроны проходят через р-n переход и двигаются в область «р». Часть электронов рекомбинирует с дырками, а остальные проходят к положительному полюсу питания. Возникает прямой ток диода, который имеет ограничения его свойствами. При превышении этой величины диод может выйти из строя.

При прямой схеме диода, его сопротивление незначительное, в отличие от обратной схемы. Считается, что обратно ток по диоду не проходит. В результате мы выяснили, что диоды работают по принципу вентиля: повернул ручку влево – вода течет, вправо – нет воды. Поэтому их еще называют полупроводниковыми вентилями.

Прямое и обратное напряжение

Во время открытия диода, на нем имеется прямое напряжение. Обратным напряжением считается величина во время закрытия диода и прохождения через него обратного тока. Сопротивление диода при прямом напряжении очень мало, в отличие от обратного напряжения, возрастающего до тысяч кОм. В этом можно убедиться путем измерения мультиметром.

Сопротивление полупроводникового кристалла может изменяться в зависимости от напряжения. При увеличении этого значения сопротивление снижается, и наоборот.

Если диоды использовать в работе с переменным током, то при плюсовой полуволне синуса напряжения он будет открыт, а при минусовой – закрыт. Такое свойство диодов применяют для выпрямления напряжения. Поэтому такие устройства называются выпрямителями.

Характеристика диодов

Характеристика диода выражается графиком, на котором видна зависимость тока, напряжения и его полярности. Вертикальная ось координат в верхней части определяет прямой ток, в нижней части – обратный.

Горизонтальная ось справа обозначает прямое напряжение, слева – обратное. Прямая ветка графика выражает ток пропускания диода, проходит рядом с вертикальной осью, так как выражает повышение прямого тока.

Вторая ветка графика показывает ток при закрытом диоде, и проходит параллельно горизонтальной оси. Чем круче график, тем лучше диод выпрямляет ток. После возрастания прямого напряжения, медленно повышается ток. Достигнув области скачка, его величина резко нарастает.

На обратной ветви графика видно, что при повышении обратного напряжения, величина тока практически не возрастает. Но, при достижении границ допустимых норм происходит резкий скачок обратного тока. Вследствие этого диод перегреется и выйдет из строя.

Диоды часто именуются «прямыми» и «обратными». С чем это связано? Чем отличается «прямой» диод от «обратного» диода?

Что представляет собой «прямой» диод?

Диод — это полупроводник, имеющий 2 вывода, а именно — анод и катод. Используется он для обработки различными способами электрических сигналов. Например, в целях их выпрямления, стабилизации, преобразования.

Особенность диода в том, что он пропускает ток только в одну сторону. В обратном направлении — нет. Это возможно благодаря тому, что в структуре диода присутствует 2 типа полупроводниковых областей, различающихся по проводимости. Первая условно соответствует аноду, имеющему положительный заряд, носителями которого являются так называемые дырки. Вторая — это катод, имеющий отрицательный заряд, его носители — электроны.

Диод может функционировать в двух режимах:

открытом;
закрытом.

В первом случае через диод хорошо проходит ток. Во втором режиме — с трудом.

Открыть диод можно посредством прямого включения. Для этого нужно подключить к аноду положительный провод от источника тока, а к катоду — отрицательный.

Прямым также может именоваться напряжение диода. Неофициально — и сам полупроводниковый прибор. Таким образом, «прямым» является не он, а подключение к нему или же напряжение. Но для простоты понимания в электрике «прямым» часто именуется и сам диод.

Что представляет собой «обратный» диод?

Закрывается полупроводник посредством, в свою очередь, обратной подачи напряжения. Для этого нужно поменять полярность проводов от источника тока. Как и в случае с прямым диодом, формируется обратное напряжение. «Обратным» же — по аналогии с предыдущим сценарием — именуется и сам диод.

Сравнение

Главное отличие «прямого» диода от «обратного» диода — в способе подачи тока на полупроводник. Если он подается в целях открытия диода, то полупроводник становится «прямым». Если полярность проводов от источника тока меняется — то полупроводник закрывается и становится «обратным».

Рассмотрев, в чем разница между «прямым» диодом и «обратным» диодом, отразим основные выводы в таблице.

Что такое прямое и обратное напряжение? Пытаюсь понять принцип действия полевого транзистора. и получил лучший ответ

Ответ от Вовик[активный]
Прямое — к плюсу прикладывается плюс, к минусу — минус. Обратное — к плюсу — минус, к минусу — плюс.
Применительно к полевому транзистору — между истоком и затвором.
База и эмиттер есть у биполярного транзистора, не у полевого.
Биполярный транзистор представляет собой два встречно включенных р-п перехода с одним общим выходом — эмиттер — база (типа общий) — коллектор, как два диода, только общая «прослойка» тонкая и проводит ток, если подать прямое напряжение, которое называется открывающим, между эмиттером и базой.
Чем больше прямое напряжение между базой и эмиттером, тем больше открыт транзистор и меньше его сопротивление эмиттер-коллектор, т. е. между напряжением эмиттер-база и сопротивлением биполярного транзистора обратная зависимость.
Если между базой и эмиттером подать обратное напряжение, транзистор закроется совсем и не будет проводить ток.
Если подать напряжение только на базу и эмиттер или базу и коллектор, получится обычный диод.
Полевой транзистор устроен несколько по-иному. Там тоже три вывода, но называются сток, исток и затвор. Там только один р-п переход, затвор -> сток-исток или затвор

Ответ от ALEX R [гуру]
На 1 вопр прям и обр напр бывает у полупроводника (диода) т. е. диод в ппрямом нпр ток пропускает, а ежели ток течёт обратно, всё закрыт. Для ясности нипель велосипедной шины туда дуй, обратно нет. Полевой тр-р, вот чисто для понимания нет злектронной связи между затвором и сток исток, а ток пропускает за счёт зл поля созд на затворе. Вот как то так.

Ответ от Александр Егоров [гуру]
прямое — минус к области с n-проводимостью, плюс к области к с р-проводимостью
обратное наоборот
подавая только на эмитер и коллектор ток проходить не будет, т. к. ионизированные атомы базы будут отталкивать от pn перехода свободные заряды эмитера (которым итак непросто перескочить pn переход, тк это диэлектрик) . А если подать напряжение на базу, то оно «высосет» из базы свободные заряды и они уже не будут отталкивать заряды эмитера, мешая им пересекать pn переход. Транзистор откроется.
Кстати эмитер, коллектор и базу имеет не полевой, а биполярный транзистор.
Если подать напряжение только на базу и эмитер или базу и коллектор, то это будет простой диод (каждый pn переход это диод).

Ответ от User user [гуру]
полевой транзистор имеет канал р или n типа управляемый полем. выводы транзистора затвор сток исток

Диодом называют полупроводниковый прибор с одним p-n переходом, который имеет два выхода (катод и анод), он предназначен для стабилизации, выпрямления, модуляции, детектирования, преобразования и ограничения электрических сигналов обратного тока .

В своем функциональном назначении диоды разделяют на импульсные, выпрямительные, универсальные, стабилитроны, СВЧ-диоды, туннельные, варикапы, переключающие диоды и т.п.

В теории нам известно, что диод пропускает ток лишь в одну торону. Однако, не многим известно и понятно каким именно образом он это делает. Схематически диод можно себе представить в виде кристалла состоящего из 2-х областей (полупроводников). Одна из этих областей кристалла обладает проводимостью n-типа, а другая — проводимостью p-типа.

На рисунке находятся дырки, преобладающие в области n-типа, которые изображено синими кругами, а электроны, преобладающие в области p-типа — красными. Две эти области являются электродами диода катодом и анодом:

Катод — это отрицательный электрод диода, основными носителями заряда которого являются электроны.

Анод — это положительный электрод диода, основными носителями заряда которого являются дырки.

На внешних поверхностях областей нанесены контактные металлические слои, к которым припаяны проволочные выводы электродов диода. Прибор такого рода может находиться исключительно в одном из двух состояний:

1. Закрытое — это когда он плохо проводит ток;

2. Открытое — это когда он хорошо проводит ток.

Диод окажется в закрытом состоянии, если применить полярность источника постоянного напряжения.

В таком случае электроны из области n-типа начнут перемещение к положительному полюсу источника питания, отдаляясь от p-n перехода, и дырки, в области p-типа, тоже будут отдаляться от p-n перехода, перемещаясь к отрицательному полюсу . В конце концов граница областей расширится, отчего образуется зона объедененная электронами и дырками, которая будет оказывать огромное сопротивление току.

Однако, в каждой из областей диода присутствуют неосновные носители заряда, и небольшой обмен электронами и дырками между областями все же будет происходить. Поэтому через диод будет протекать во много раз меньший ток, чем прямой, и этот ток называют обратным током диода . На практике, как правило, обратным током p-n перехода пренебрегают, и отсюда получается, что p-n переход обладает лишь односторонней проводимостью.

Здравствуйте уважаемые читатели сайта sesaga.ru. В первой части статьи мы с Вами разобрались, что такое полупроводник и как возникает в нем ток. Сегодня мы продолжим начатую тему и поговорим о принципе работы полупроводниковых диодов.

Диод – это полупроводниковый прибор с одним p-n переходом, имеющий два вывода (анод и катод), и предназначенный для выпрямления, детектирования, стабилизации, модуляции, ограничения и преобразования электрических сигналов.

По своему функциональному назначению диоды подразделяются на выпрямительные, универсальные, импульсные, СВЧ-диоды, стабилитроны, варикапы, переключающие, туннельные диоды и т.д.

Теоретически мы знаем, что диод в одну сторону пропускает ток, а в другую нет. Но как, и каким образом он это делает, знают и понимают не многие.

Схематично диод можно представить в виде кристалла состоящего из двух полупроводников (областей). Одна область кристалла обладает проводимостью p-типа, а другая — проводимостью n-типа.

На рисунке дырки, преобладающие в области p-типа, условно изображены красными кружками, а электроны, преобладающие в области n-типа — синими. Эти две области являются электродами диода анодом и катодом:

Анод – положительный электрод диода, в котором основными носителями заряда являются дырки.

Катод – отрицательный электрод диода, в котором основными носителями заряда являются электроны.

На внешние поверхности областей нанесены контактные металлические слои, к которым припаяны проволочные выводы электродов диода. Такой прибор может находиться только в одном из двух состояний:

1. Открытое – когда он хорошо проводит ток;2. Закрытое – когда он плохо проводит ток.

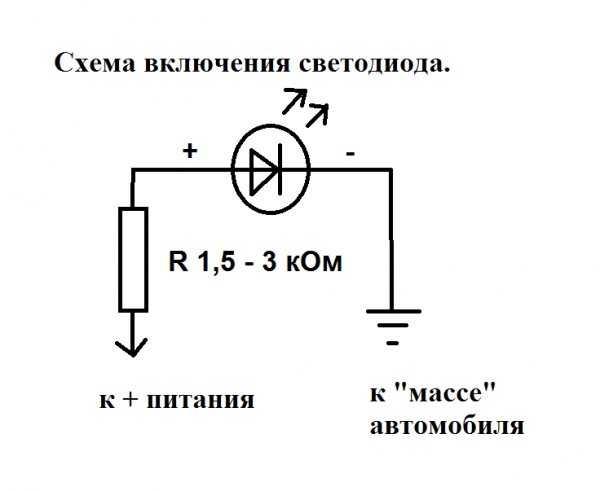

Прямое включение диода. Прямой ток.

Если к электродам диода подключить источник постоянного напряжения: на вывод анода «плюс» а на вывод катода «минус», то диод окажется в открытом состоянии и через него потечет ток, величина которого будет зависеть от приложенного напряжения и свойств диода.

При такой полярности подключения электроны из области n-типа устремятся навстречу дыркам в область p-типа, а дырки из области p-типа двинутся навстречу электронам в область n-типа. На границе раздела областей, называемой электронно-дырочным или p-n переходом, они встретятся, где происходит их взаимное поглощение или рекомбинация.

Например. Oсновные носители заряда в области n-типа электроны, преодолевая p-n переход попадают в дырочную область p-типа, в которой они становятся неосновными. Ставшие неосновными, электроны будут поглощаться основными носителями в дырочной области – дырками. Таким же образом дырки, попадая в электронную область n-типа становятся неосновными носителями заряда в этой области, и будут также поглощаться основными носителями – электронами.

Контакт диода, соединенный с отрицательным полюсом источника постоянного напряжения будет отдавать области n-типа практически неограниченное количество электронов, пополняя убывание электронов в этой области. А контакт, соединенный с положительным полюсом источника напряжения, способен принять из области p-типа такое же количество электронов, благодаря чему восстанавливается концентрация дырок в области p-типа. Таким образом, проводимость p-n перехода станет большой и сопротивление току будет мало, а значит, через диод будет течь ток, называемый прямым током диода Iпр.

Обратное включение диода. Обратный ток.

Поменяем полярность источника постоянного напряжения – диод окажется в закрытом состоянии.

В этом случае электроны в области n-типа станут перемещаться к положительному полюсу источника питания, отдаляясь от p-n перехода, и дырки, в области p-типа, также будут отдаляться от p-n перехода, перемещаясь к отрицательному полюсу источника питания. В результате граница областей как бы расширится, отчего образуется зона обедненная дырками и электронами, которая будет оказывать току большое сопротивление.

Но, так как в каждой из областей диода присутствуют неосновные носители заряда, то небольшой обмен электронами и дырками между областями происходить все же будет. Поэтому через диод будет протекать ток во много раз меньший, чем прямой, и такой ток называют обратным током диода (Iобр). Как правило, на практике, обратным током p-n перехода пренебрегают, и отсюда получается вывод, что p-n переход обладает только односторонней проводимостью.

Прямое и обратное напряжение диода.

Напряжение, при котором диод открывается и через него идет прямой ток называют прямым (Uпр), а напряжение обратной полярности, при котором диод закрывается и через него идет обратный ток называют обратным (Uобр).

При прямом напряжении (Uпр) сопротивление диода не превышает и нескольких десятков Ом, зато при обратном напряжении (Uобр) сопротивление возрастает до нескольких десятков, сотен и даже тысяч килоом. В этом не трудно убедиться, если измерить обратное сопротивление диода омметром.

Сопротивление p-n перехода диода величина не постоянная и зависит от прямого напряжения (Uпр), которое подается на диод. Чем больше это напряжение, тем меньшее сопротивление оказывает p-n переход, тем больший прямой ток Iпр течет через диод. В закрытом состоянии на диоде падает практически все напряжение, следовательно, обратный ток, проходящий через него мал, а сопротивление p-n перехода велико.

Например. Если включить диод в цепь переменного тока, то он будет открываться при положительных полупериодах на аноде, свободно пропуская прямой ток (Iпр), и закрываться при отрицательных полупериодах на аноде, почти не пропуская ток противоположного направления – обратный ток (Iобр). Эти свойства диодов используют для преобразования переменного тока в постоянный, и такие диоды называют выпрямительными.

Вольт-амперная характеристика полупроводникового диода.

Зависимость тока, проходящего через p-n переход, от величины и полярности приложенного к нему напряжения изображают в виде кривой, называемой вольт-амперной характеристикой диода.

На графике ниже изображена такая кривая. По вертикальной оси в верхней части обозначены значения прямого тока (Iпр), а в нижней части — обратного тока (Iобр).По горизонтальной оси в правой части обозначены значения прямого напряжения Uпр, а в левой части – обратного напряжения (Uобр).

Вольт-амперная характеристика состоит как бы из двух ветвей: прямая ветвь, в правой верхней части, соответствует прямому (пропускному) току через диод, и обратная ветвь, в левой нижней части, соответствующая обратному (закрытому) току через диод.

Прямая ветвь идет круто вверх, прижимаясь к вертикальной оси, и характеризует быстрый рост прямого тока через диод с увеличением прямого напряжения.Обратная ветвь идет почти параллельно горизонтальной оси и характеризует медленный рост обратного тока. Чем круче к вертикальной оси прямая ветвь и чем ближе к горизонтальной обратная ветвь, тем лучше выпрямительные свойства диода. Наличие небольшого обратного тока является недостатком диодов. Из кривой вольт-амперной характеристики видно, что прямой ток диода (Iпр) в сотни раз больше обратного тока (Iобр).

При увеличении прямого напряжения через p-n переход ток вначале возрастает медленно, а затем начинается участок быстрого нарастания тока. Это объясняется тем, что германиевый диод открывается и начинает проводить ток при прямом напряжении 0,1 – 0,2В, а кремниевый при 0,5 – 0,6В.

Например. При прямом напряжении Uпр = 0,5В прямой ток Iпр равен 50mA (точка «а» на графике), а уже при напряжении Uпр = 1В ток возрастает до 150mA (точка «б» на графике).

Но такое увеличение тока приводит к нагреванию молекулы полупроводника. И если количество выделяемого тепла будет больше отводимого от кристалла естественным путем, либо с помощью специальных устройств охлаждения (радиаторы), то в молекуле проводника могут произойти необратимые изменения вплоть до разрушения кристаллической решетки. Поэтому прямой ток p-n перехода ограничивают на уровне, исключающем перегрев полупроводниковой структуры. Для этого используют ограничительный резистор, включенный последовательно с диодом.

У полупроводниковых диодов величина прямого напряжения Uпр при всех значениях рабочих токов не превышает:для германиевых — 1В;для кремниевых — 1,5В.

При увеличении обратного напряжения (Uобр), приложенного к p-n переходу, ток увеличивается незначительно, о чем говорит обратная ветвь вольтамперной характеристики.Например. Возьмем диод с параметрами: Uобр max = 100В, Iобр max = 0,5 mA, где:

Uобр max – максимальное постоянное обратное напряжение, В;Iобр max – максимальный обратный ток, мкА.

При постепенном увеличении обратного напряжения до значения 100В видно, как незначительно растет обратный ток (точка «в» на графике). Но при дальнейшем увеличении напряжения, свыше максимального, на которое рассчитан p-n переход диода, происходит резкое увеличение обратного тока (пунктирная линия), нагрев кристалла полупроводника и, как следствие, наступает пробой p-n перехода.

Пробои p-n перехода.

Пробоем p-n перехода называется явление резкого увеличения обратного тока при достижении обратным напряжением определенного критического значения. Различают электрический и тепловой пробои p-n перехода. В свою очередь, электрический пробой разделяется на туннельный и лавинный пробои.

Электрический пробой.

Электрический пробой возникает в результате воздействия сильного электрического поля в p-n переходе. Такой пробой является обратимый, то есть он не приводит к повреждению перехода, и при снижении обратного напряжения свойства диода сохраняются. Например. В таком режиме работают стабилитроны – диоды, предназначенные для стабилизации напряжения.

Туннельный пробой.

Туннельный пробой происходит в результате явления туннельного эффекта, который проявляется в том, что при сильной напряженности электрического поля, действующего в p-n переходе малой толщины, некоторые электроны проникают (просачиваются) через переход из области p-типа в область n-типа без изменения своей энергии. Тонкие p-n переходы возможны только при высокой концентрации примесей в молекуле полупроводника.

В зависимости от мощности и назначения диода толщина электронно-дырочного перехода может находиться в пределах от 100 нм (нанометров) до 1 мкм (микрометр).

Для туннельного пробоя характерен резкий рост обратного тока при незначительном обратном напряжении – обычно несколько вольт. На основе этого эффекта работают туннельные диоды.

Благодаря своим свойствам туннельные диоды используются в усилителях, генераторах синусоидальных релаксационных колебаний и переключающих устройствах на частотах до сотен и тысяч мегагерц.

Лавинный пробой.

Лавинный пробой заключается в том, что под действием сильного электрического поля неосновные носители зарядов под действием тепла в p-n переходе ускоряются на столько, что способны выбить из атома один из его валентных электронов и перебросить его в зону проводимости, образовав при этом пару электрон — дырка. Образовавшиеся носители зарядов тоже начнут разгоняться и сталкиваться с другими атомами, образуя следующие пары электрон – дырка. Процесс приобретает лавинообразный характер, что приводит к резкому увеличению обратного тока при практически неизменном напряжении.

Диоды, в которых используется эффект лавинного пробоя используются в мощных выпрямительных агрегатах, применяемых в металлургической и химической промышленности, железнодорожном транспорте и в других электротехнических изделиях, в которых может возникнуть обратное напряжение выше допустимого.

Тепловой пробой.

Тепловой пробой возникает в результате перегрева p-n перехода в момент протекания через него тока большого значения и при недостаточном теплоотводе, не обеспечивающем устойчивость теплового режима перехода.

При увеличении приложенного к p-n переходу обратного напряжения (Uобр) рассеиваемая мощность на переходе растет. Это приводит к увеличению температуры перехода и соседних с ним областей полупроводника, усиливаются колебания атомов кристалла, и ослабевает связь валентных электронов с ними. Возникает вероятность перехода электронов в зону проводимости и образования дополнительных пар электрон — дырка. При плохих условиях теплоотдачи от p-n перехода происходит лавинообразное нарастание температуры, что приводит к разрушению перехода.

На этом давайте закончим, а в следующей части рассмотрим устройство и работу выпрямительных диодов, диодного моста.Удачи!

Источник:

1. Борисов В.Г — Юный радиолюбитель. 1985г.2. Горюнов Н.Н. Носов Ю.Р — Полупроводниковые диоды. Параметры, методы измерений. 1968г.

sesaga.ru

Основные параметры диодов, прямой ток диода, обратное напряжение диода

Основные параметры диодов — это прямой ток диода (Iпр) и максимальное обратное напряжение диода (Uобр). Именно их надо знать, если стоит задача разработать новый выпрямитель для источника питания.

Прямой ток диода

Прямой ток диода можно легко вычислить, если известен общий ток, который будет потреблять нагрузка нового блока питания. Затем, для обеспечения надёжности, необходимо несколько увеличить это значение и получится ток, на который надо подобрать диод для выпрямителя. К примеру, блок питания должен выдерживать ток в 800 мА. Поэтому мы выбираем диод, у которого прямой ток диода равен 1А.

Обратное напряжение диода

Максимальное обратное напряжение диода — это параметр, который зависит не только от значения переменного напряжения на входе, но и от типа выпрямителя. Для объяснения этого утверждения, рассмотрим следующие рисунки. На них показаны все основные схемы выпрямителей.

Рис. 1

Как мы говорили ранее, напряжение на выходе выпрямителя (на конденсаторе) равно действующему напряжению вторичной обмотки трансформатора, умноженному на √2. В однополупериодном выпрямителе (рис. 1), когда напряжение на аноде диода имеет положительный потенциал относительно земли, конденсатор фильтра заряжается до напряжения, превышающего действующее напряжение на входе выпрямителя в 1.4 раза. Во время следующего полупериода напряжение на аноде диода отрицательно относительно земли и достигает амплитудное значения, а на катоде — положительно относительно земли и имеет такое же значение. В этот полупериод к диоду приложено обратное напряжение, которое получается благодаря последовательному соединению обмотки трансформатора и заряженного конденсатора фильтра. Т.е. обратное напряжение диода должно быть не меньше двойного амплитудного напряжения вторички трансформатора или в 2.8 раза выше его действующего значения. При расчёте таких выпрямителей надо выбирать диоды с максимальным обратным напряжением в 3 раза превышающим действующее значение переменного напряжения.

Рис. 2

На рисунке 2 изображён двухполупериодный выпрямитель с выводом средней точки. В нём также, как и в предыдущем, диоды надо подбирать с обратным напряжением в 3 раза превышающем действующее значение входного.

Рис. 3

По другому обстоит дело в случае мостового двухполупериодного выпрямителя. Как можно видеть на рис. 3, в каждый из полупериодов удвоенное напряжение прикладывается к двум непроводящим, последовательно соединённым диодам.

katod-anod.ru

Принцип работы и назначение диодов

Диод является одной из разновидностей приборов, сконструированных на полупроводниковой основе. Обладает одним p-n переходом, а также анодным и катодным выводом. В большинстве случаев он предназначен для модуляции, выпрямления, преобразования и иных действий с поступающими электрическими сигналами.

Принцип работы:

Электрический ток воздействует на катод, подогреватель начинает накаливаться, а электрод испускать электроны.
Между двумя электродами происходит образование электрического поля.
Если анод обладает положительным потенциалом, то он начинает притягивать электроны к себе, а возникшее поле является катализатором данного процесса. При этом, происходит образование эмиссионного тока.
Между электродами происходит образование пространственного отрицательного заряда, способного помешать движению электронов. Это происходит, если потенциал анода оказывается слишком слабым. В таком случае, частям электронов не удается преодолеть воздействие отрицательного заряда, и они начинают двигаться в обратном направлении, снова возвращаясь к катоду.
Все электроны, которые достигли анода и не вернулись к катоду, определяют параметры катодного тока. Поэтому данный показатель напрямую зависит от положительного анодного потенциала.
Поток всех электронов, которые смогли попасть на анод, имеет название анодный ток, показатели которого в диоде всегда соответствуют параметрам катодного тока. Иногда оба показателя могут быть нулевыми, это происходит в ситуациях, когда анод обладает отрицательным зарядом. В таком случае, возникшее между электродами поле не ускоряет частицы, а, наоборот, тормозит их и возвращает на катод. Диод в таком случае остается в запертом состоянии, что приводит к размыканию цепи.

Устройство

Ниже приводится подробное описание устройства диода, изучение этих сведений необходимо для дальнейшего понимания принципов действия этих элементов:

Корпус представляет собой вакуумный баллон, который может быть изготовлен из стекла, металла или прочных керамических разновидностей материала.
Внутри баллона имеется 2 электрода. Первый является накаленным катодом, который предназначен для обеспечения процесса эмиссии электронов. Самый простейший по конструкции катод представляет собой нить с небольшим диаметром, которая накаливается в процессе функционирования, но на сегодняшний день более распространены электроды косвенного накала. Они представляют собой цилиндры, изготовленные из металла, и обладающие особым активным слоем, способным испускать электроны.
Внутри катода косвенного накала имеется специфический элемент – проволока, которая накаливается под воздействием электрического тока, она называется подогреватель.
Второй электрод является анодом, он необходим для приема электронов, которые были выпущены катодом. Для этого он должен обладать положительным относительно второго электрода потенциалом. В большинстве случаев анод также имеет цилиндрическую форму.
Оба электрода вакуумных приборов полностью идентичны эмиттеру и базе полупроводниковой разновидности элементов.
Для изготовления диодного кристалла чаще всего используется кремний или германий. Одна из его частей является электропроводимой по p-типу и имеет недостаток электронов, который образован искусственным методом. Противоположная сторона кристалла также имеет проводимость, но n-типа и обладает избытком электронов. Между двумя областями имеется граница, которая и называется p-n переходом.

Такие особенности внутреннего устройства наделяют диоды их главным свойством – возможностью проведения электрического тока только в одном направлении.

Назначение

Ниже приводятся основные области применения диодов, на примере которых становится понятно их основное назначение:

Диодные мосты представляют собой 4, 6 или 12 диодов, соединенных между собой, их количество зависит от типа схемы, которая может быть однофазной, трехфазной полумостовой или трехфазной полномостовой. Они выполняют функции выпрямителей, такой вариант чаще всего используется в автомобильных генераторах, поскольку внедрение подобных мостов, а также использование вместе с ними щеточно-коллекторных узлов, позволило в значительной степени сократить размеры данного устройства и увеличить степень его надежности. Если соединение выполнено последовательно и в одну сторону, то это повышает минимальные показатели напряжения, которое потребуется для отпирания всего диодного моста.
Диодные детекторы получаются при комбинированном использовании данных приборов с конденсаторами. Это необходимо для того, чтобы было можно выделить модуляцию с низкими частотами из различных модулированных сигналов, в том числе амплитудно-модулированной разновидности радиосигнала. Такие детекторы являются частью конструкции многих бытовых потребителей, например, телевизоров или радиоприемников.
Обеспечение защиты потребителей от неверной полярности при включении схемных входов от возникающих перегрузок или ключей от пробоя электродвижущей силой, возникающей при самоиндукции, которая происходит при отключении индуктивной нагрузки. Для обеспечения безопасности схем от возникающих перегрузок, применяется цепочка, состоящая из нескольких диодов, имеющих подключение к питающим шинам в обратном направлении. При этом, вход, которому обеспечивается защита, должен подключаться к середине этой цепочки. Во время обычного функционирования схемы, все диоды находятся в закрытом состоянии, но если ими было зафиксировано, что потенциал входа ушел за допустимые пределы напряжения, происходит активация одного из защитных элементов. Благодаря этому, данный допустимый потенциал получает ограничение в рамках допустимого питающего напряжения в сумме с прямым падением показателей напряжение на защитном приборе.
Переключатели, созданные на основе диодов, используются для осуществления коммутации сигналов с высокими частотами. Управление такой системой осуществляется при помощи постоянного электрического тока, разделения высоких частот и подачи управляющего сигнала, которое происходит благодаря индуктивности и конденсаторам.
Создание диодной искрозащиты. Используются шунт-диодные барьеры, которые обеспечивают безопасность путем ограничения напряжения в соответствующей электрической цепи. В совокупности с ними применяются токоограничительные резисторы, которые необходимы для ограничения показателей электрического тока, проходящего через сеть, и увеличения степени защиты.

Использование диодов в электронике на сегодняшний день весьма широко, поскольку фактически ни одна современная разновидность электронного оборудования не обходится без этих элементов.

Прямое включение диода

На p-n-переход диода может оказывать воздействие напряжение, подаваемое с внешних источников. Такие показатели, как величина и полярность, будут сказываться на его поведении и проводимом через него электрическом токе.

Ниже подробно рассмотрен вариант, при котором происходит подключение плюса к области p-типа, а отрицательного полюса к области n-типа. В этом случае произойдет прямое включение:

Под воздействием напряжения от внешнего источника, в p-n-переходе сформируется электрическое поле, при этом его направление будет противоположным относительно внутреннего диффузионного поля.
Напряжение поля значительно снизится, что вызовет резкое сужение запирающего слоя.
Под воздействием этих процессов значительное количество электронов обретет возможность свободно переходить из p-области в n-область, а также в обратном направлении.
Показатели тока дрейфа во время этого процесса остаются прежними, поскольку они напрямую зависят только от числа неосновных заряженных носителей, находящихся в области p-n-перехода.
Электроны обладают повышенным уровнем диффузии, что приводит к инжекции неосновных носителей. Иными словами, в n-области произойдет повышение количества дырок, а в p-области будет зафиксирована повышенная концентрация электронов.
Отсутствие равновесия и повышенное число неосновных носителей заставляет их уходить вглубь полупроводника и смешиваться с его структурой, что в итоге приводит к разрушению его свойств электронейтральности.
Полупроводник при этом способен восстановить свое нейтральное состояние, это происходит благодаря получению зарядов от подключенного внешнего источника, что способствует появлению прямого тока во внешней электрической цепи.

Обратное включение диода

Теперь будет рассмотрен другой способ включения, во время которого изменяется полярность внешнего источника, от которого происходит передача напряжения:

Главное отличие от прямого включения заключается в том, что создаваемое электрическое поле будет обладать направлением, полностью совпадающим с направлением внутреннего диффузионного поля. Соответственно, запирающий слой будет уже не сужаться, а, наоборот, расширяться.
Поле, находящееся в p-n-переходе, будет оказывать ускоряющий эффект на целый ряд неосновных носителей заряда, по этой причине, показатели дрейфового тока останутся без изменений. Он будет определять параметры результирующего тока, который проходит через p-n-переход.
По мере роста обратного напряжения, электрический ток, протекающий через переход, будет стремиться достичь максимальных показателей. Он имеет специальное название – ток насыщения.
В соответствии с экспоненциальным законом, с постепенным увеличением температуры будут увеличиваться и показатели тока насыщения.

Прямое и обратное напряжение

Напряжение, которое оказывает воздействие на диод, разделяют по двум критериям:

Прямое напряжение – это то, при котором происходит открытие диода и начинается прохождение через него прямого тока, при этом показатели сопротивления прибора являются крайне низкими.
Обратное напряжение – это то, которое обладает обратной полярностью и обеспечивает закрытие диода с прохождением через него обратного тока. Показатели сопротивления прибора при этом начинают резко и значительно расти.

Сопротивление p-n-перехода является постоянно меняющимся показателем, в первую очередь на него оказывает влияние прямое напряжение, подающееся непосредственно на диод. Если напряжение увеличивается, то показатели сопротивления перехода будут пропорционально уменьшаться.

Это приводит к росту параметров прямого тока, проходящего через диод. Когда данный прибор закрыт, то на него воздействует фактически все напряжение, по этой причине показатели проходящего через диод обратного тока являются незначительными, а сопротивление перехода при этом достигает пиковых параметров.

Работа диода и его вольт-амперная характеристика

Под вольт-амперной характеристикой данных приборов понимается кривая линия, которая показывает то, в какой зависимости находится электрический ток, протекающий через p-n-переход, от объемов и полярности напряжения, воздействующего на него.

Подобный график можно описать следующим образом:

Ось, расположенная по вертикали: верхняя область соответствует значениям прямого тока, нижняя область параметрам обратного тока.
Ось, расположенная по горизонтали: область, находящаяся справа, предназначена для значений прямого напряжения; область слева для параметров обратного напряжения.
Прямая ветвь вольт-амперной характеристики отражает пропускной электрический ток через диод. Она направлена вверх и проходит в непосредственной близости от вертикальной оси, поскольку отображает увеличение прямого электрического тока, которое происходит при увеличении соответствующего напряжения.
Вторая (обратная) ветвь соответствует и отображает состояние закрытого электрического тока, который также проходит через прибор. Положение у нее такое, что она проходит фактически параллельно относительно горизонтальной оси. Чем круче эта ветвь подходит к вертикали, тем выше выпрямительные возможности конкретного диода.
По графику можно наблюдать, что после роста прямого напряжения, протекающего через p-n-переход, происходит медленное увеличение показателей электрического тока. Однако постепенно, кривая достигает области, в которой заметен скачок, после которого происходит ускоренное нарастание его показателей. Это объясняется открытием диода и проведением тока при прямом напряжении. Для приборов, изготовленных из германия, это происходит при напряжении равном от 0,1В до 0,2В (максимальное значение 1В), а для кремниевых элементов требуется более высокий показатель от 0,5В до 0,6В (максимальное значение 1,5В).
Показанное увеличение показателей тока может привести к перегреву полупроводниковых молекул. Если отведение тепла, происходящее благодаря естественным процессам и работе радиаторов, будет меньше уровня его выделения, то структура молекул может быть разрушена, и этот процесс будет иметь уже необратимый характер. По этой причине, необходимо ограничивать параметры прямого тока, чтобы не допустить перегрева полупроводникового материала. Для этого, в схему добавляются специальные резисторы, имеющие последовательное подключение с диодами.
Исследуя обратную ветвь можно заметить, что если начинает увеличиваться обратное напряжение, которое приложено к p-n-переходу, то фактически незаметен рост параметров тока. Однако в случаях, когда напряжение достигает параметров, превосходящих допустимые нормы, может произойти внезапный скачок показателей обратного тока, что перегреет полупроводник и будет способствовать последующему пробою p-n-перехода.

Основные неисправности диодов

Иногда приборы подобного типа выходят из строя, это может происходить из-за естественной амортизации и старения данных элементов или по иным причинам.

Всего выделяют 3 основных типа распространенных неисправностей:

Пробой перехода приводит к тому, что диод вместо полупроводникового прибора становится по своей сути самым обычным проводником. В таком состоянии он лишается своих основных свойств и начинает пропускать электрический ток в абсолютно любом направлении. Подобная поломка легко выявляется при помощи стандартного мультиметра, который начинает подавать звуковой сигнал и показывать низкий уровень сопротивления в диоде.
При обрыве происходит обратный процесс – прибор вообще перестает пропускать электрический ток в каком-либо направлении, то есть он становится по своей сути изолятором. Для точности определения обрыва, необходимо использовать тестеры с качественными и исправными щупами, в противном случае, они могут иногда ложно диагностировать данную неисправность. У сплавных полупроводниковых разновидностей такая поломка встречается крайне редко.
Утечка, во время которой нарушается герметичность корпуса прибора, вследствие чего он не может исправно функционировать.

Пробой p-n-перехода

Подобные пробои происходят в ситуациях, когда показатели обратного электрического тока начинают внезапно и резко расти, происходит это из-за того, что напряжение соответствующего типа достигает недопустимых высоких значений.

Обычно различается несколько видов:

Тепловые пробои, которые вызваны резким повышением температуры и последующим перегревом.
Электрические пробои, возникающие под воздействием тока на переход.

График вольт-амперной характеристики позволяет наглядно изучать эти процессы и разницу между ними.

Электрический пробой

Последствия, вызываемые электрическими пробоями, не носят необратимого характера, поскольку при них не происходит разрушение самого кристалла. Поэтому при постепенном понижении напряжения можно восстановить всей свойства и рабочие параметры диода.

При этом, пробои такого типа делятся на две разновидности:

Туннельные пробои происходят при прохождении высокого напряжения через узкие переходы, что дает возможность отдельно взятым электронам проскочить через него. Обычно они возникают, если в полупроводниковых молекулах имеется большое количество разных примесей. Во время такого пробоя, обратный ток начинает резко и стремительно расти, а соответствующее напряжение находится на низком уровне.
Лавинные разновидности пробоев возможны благодаря воздействию сильных полей, способных разогнать носителей заряда до предельного уровня из-за чего они вышибают из атомов ряд валентных электронов, которые после этого вылетают в проводимую область. Это явление носит лавинообразный характер, благодаря чему данный вид пробоев и получил такое название.

Тепловой пробой

Возникновение такого пробоя может произойти по двум основным причинам: недостаточный теплоотвод и перегрев p-n-перехода, который происходит из-за протекания через него электрического тока со слишком высокими показателями.

Повышение температурного режима в переходе и соседних областях вызывает следующие последствия:

Рост колебания атомов, входящих в состав кристалла.
Попадание электронов в проводимую зону.
Резкое повышение температуры.
Разрушение и деформация структуры кристалла.
Полный выход из строя и поломка всего радиокомпонента.

slarkenergy. ru

Выпрямительный диод | Volt-info

Рисунок 1. Вольтамперная характеристика выпрямительного диода.

Вольтамперная характеристика выпрямительного диода

На рисунке в первом квадранте расположена прямая, в третьем – обратная ветвь характеристики диода. Прямая ветвь характеристики снимается при действии прямого напряжения, обратная соответственно – обратного напряжения на диод. Прямым напряжением на диоде называется такое напряжение, при котором на катоде образуется более высокий электрический потенциал по отношению к аноду, а если говорить языком знаков — на катоде минус (-), на аноде плюс (+), как показано на рисунке 2.

Рисунок 2. Схема для изучения ВАХ диода при прямом включении.

На рисунке 1 приведены следующие условные обозначения:

Iр – рабочий ток диода;

Uд – падение напряжения на диоде;

Uо – обратное напряжение диода;

Uпр – напряжение пробоя;

Iу – ток утечки, или обратный ток диода.

Понятия и обозначения характеристик

Рабочий ток диода (Iр), это прямой электрический ток, длительное время проходящий через диод, при котором прибор не подвергается необратимому температурному разрушению, и его характеристики не претерпевают значительных качественных изменений. В справочниках может указываться как прямой максимальный ток. Падение напряжения на диоде (Uд) – напряжение на выводах диода, возникающее при прохождении через него прямого рабочего тока. В справочниках может быть обозначено как прямое напряжение на диоде.

Прямой ток течёт при прямом включении диода.

Обратное напряжение диода (Uо) – допустимое обратное напряжение на диоде, приложенное к нему длительное время, при котором не происходит необратимое разрушение его p-n перехода. В справочной литературе может называться максимальным обратным напряжением.

Напряжение пробоя (Uпр) – обратное напряжение на диоде, при котором происходит необратимый электрический пробой p-n перехода, и, как следствие, выход прибора из строя.

Обратный ток диода, или ток утечки (Iу) – обратный ток, длительное время не вызывающий необратимого разрушения (пробоя) p-n перехода диода.

При выборе выпрямительных диодов обычно руководствуются указанными выше его характеристиками.

Работа диода

Тонкости работы p-n перехода, тема отдельной статьи. Упростим задачу, и рассмотрим работу диода с позиции односторонней проводимости. И так, диод работает как проводник при прямом, и как диэлектрик (изолятор) при обратном включении. Рассмотрим две схемы на рисунке 3.

Рисунок 3. Обратное (а) и прямое (б) включение диода.

На рисунке изображены два варианта одной схемы. На рисунке 3 (а) положение переключателей S1 и S2 обеспечивают электрический контакт анода диода с минусом источника питания, а катода через лампочку HL1 с плюсом. Как мы уже определились, это обратное включение диода. В этом режиме диод будет вести себя как электрически изолирующий элемент, электрическая цепь будет практически разомкнута, лампа гореть не будет.

При изменении положения контактов S1 и S2, рисунок 3 (б), обеспечивается электрический контакт анода диода VD1 с плюсом источника питания, а катода через лампочку – с минусом. При этом выполняется условие прямого включения диода, он «открывается» и через него, как через проводник, течёт ток нагрузки (лампы).

Если Вы только начали изучать электронику, Вас может немного смутить сложность с переключателями на рисунке 3. Проведите аналогию по приведённому описанию, опираясь на упрощённые схемы рисунка 4. Это упражнение позволит Вам немного понять и сориентироваться относительно принципа построения и чтения электрических схем.

Рисунок 4. Схема обратного и прямого включения диода (упрощённая).

На рисунке 4 изменение полярности на выводах диода обеспечивается изменением положения диода (переворачиванием).

Однонаправленная проводимость диода

Рисунок 5. Диаграммы напряжений до и после выпрямительного диода.

Примем условно, что электрический потенциал переключателя S2 всегда равен 0. Тогда на анод диода будет подаваться разность напряжений –US1-S2 и +US1-S2 в зависимости от положения переключателей S1 и S2. Диаграмма такого переменного напряжения прямоугольной формы изображена на рисунке 5 (верхняя диаграмма). При отрицательной разности напряжений на аноде диода он заперт (работает как изолирующий элемент), при этом через лампу HL1 ток не течёт и она не горит, а напряжение на лампе практически равно нулю. При положительной разности напряжений диод отпирается (действует как электрический проводник) и по последовательной цепочке диод-лампа течёт ток. Напряжение на лампе возрастает до UHL1. Это напряжение немного меньше напряжения источника питания, поскольку часть напряжения падает на диоде. По этой причине, разность напряжений в электронике и электротехнике иногда называют «падением напряжения». Т.е. в данном случае, если лампу рассматривать как нагрузку, то на ней будет напряжение нагрузки, а на диоде — падение напряжения.

Таким образом, периоды отрицательной разности напряжения как бы игнорируются диодом, обрезаются, и через нагрузку течёт ток только в периоды положительной разности напряжений. Такое преобразование переменного напряжения в однополярное (пульсирующее или постоянное) назвали выпрямлением.

volt-info.ru

1.Полупроводниковые диоды, принцип действия, характеристики:

ПОЛУПРОВОДНИКОВЫЙ ДИОД — полупроводниковый прибор с двумя электродами, обладающий односторонней проводимостью. К полупроводниковым диодам относят обширную группу приборов с p-n-переходом, контактом металл — полупроводник и др. Наиболее распространены электропреобразовательные полупроводниковые диоды. Служат для преобразования и генерирования электрических колебаний. Один из основных современных электронных приборов. Принцип действия полупроводникового диода: В основе принципа действия полупроводникового диода — свойства электронно-дырочного перехода, в частности, сильная асимметрия вольт-амперной характеристики относительно нуля. Таким образом различают прямое и обратное включение. В прямом включении диод обладает малым электросопротивлением и хорошо проводит электрический ток. В обратном — при напряжении меньше напряжения пробоя сопротивление очень велико и ток перекрыт. Характеристики:

2.Полупроводниковые диоды, прямое и обратное включение, вах:

Прямое и обратное включение:

При прямом включении p-n-перехода внешнее напряжение создает в переходе поле, которое противоположно по направлению внутреннему диффузионному полю. Напряженность результирующего поля падает, что сопровождается сужением запирающего слоя. В результате этого большое количество основных носителей зарядов получает возможность диффузионно переходить в соседнюю область (ток дрейфа при этом не изменяется, поскольку он зависит от количества неосновных носителей, появляющихся на границах перехода), т.е. через переход будет протекать результирующий ток, определяемый в основном диффузионной составляющей. Диффузионный ток зависит от высоты потенциального барьера и по мере его снижения увеличивается экспоненциально.

Повышенная диффузия носителей зарядов через переход привод к повышению концентрации дырок в области n-типа и электронов в области p-типа. Такое повышение концентрации неосновных носителей вследствие влияния внешнего напряжения, приложенного к переходу, называется инжекцией неосновных носителей. Неравновесные неосновные носители диффундируют вглубь полупроводника и нарушают его электронейтральность. Восстановление нейтрального состояния полупроводника происходит за счет поступления носителей зарядов от внешнего источника. Это является причиной возникновения тока во внешней цепи, называемого прямым.

При включении p-n-перехода в обратном направлении внешнее обратное напряжение создает электрическое поле, совпадающее по направлению с диффузионным, что приводит к росту потенциального барьера и увеличению ширины запирающего слоя. Все это уменьшает диффузионные токи основных носителей. Для неосновных носителе поле в p-n-переходе остается ускоряющим, и поэтому дрейфовый ток не изменяется.

Таким образом, через переход будет протекать результирующий ток, определяемый в основном током дрейфа неосновных носителей. Поскольку количество дрейфующих неосновных носителей не зависит от приложенного напряжения (оно влияет только на их скорость), то при увеличении обратного напряжения ток через переход стремиться к предельному значению IS , которое называется током насыщения. Чем больше концентрация примесей доноров и акцепторов, тем меньше ток насыщения, а с увеличением температуры ток насыщения растет по экспоненциальному закону.

На графике изображены ВАХ для прямого и обратного включения диода. Ещё говорят, прямая и обратная ветвь вольт-амперной характеристики. Прямая ветвь (Iпр и Uпр) отображает характеристики диода при прямом включении (то есть когда на анод подаётся «плюс»). Обратная ветвь (Iобр и Uобр) отображает характеристики диода при обратном включении (то есть когда на анод подаётся «минус»).

Синяя толстая линия – это характеристика германиевого диода (Ge), а чёрная тонкая линия – характеристика кремниевого (Si) диода. На рисунке не указаны единицы измерения для осей тока и напряжения, так как они зависят от конкретной марки диода.

Для начала определим, как и для любой плоской системы координат, четыре координатных угла (квадранта). Напомню, что первым считается квадрант, который находится справа вверху (то есть там, где у нас буквы Ge и Si). Далее квадранты отсчитываются против часовой стрелки.

Итак, II-й и IV-й квадранты у нас пустые. Это потому, что мы можем включить диод только двумя способами – в прямом или в обратном направлении. Невозможна ситуация, когда, например, через диод протекает обратный ток и одновременно он включен в прямом направлении, или, иными словами, невозможно на один вывод одновременно подать и «плюс» и «минус». Точнее, это возможно, но тогда это будет короткое замыкание. Остаётся рассмотреть только два случая – прямое включение диодаиобратное включение диода.

График прямого включения нарисован в первом квадранте. Отсюда видно, что чем больше напряжение, тем больше ток. Причём до какого-то момента напряжение растёт быстрее, чем ток. Но затем наступает перелом, и напряжение почти не меняется, а ток начинает расти. Для большинства диодов этот перелом наступает в диапазоне 0,5…1 В. Именно это напряжение, как говорят, «падает» на диоде. Эти 0,5…1 В и есть падение напряжения на диоде. Медленный рост тока до напряжения 0,5…1В означает, что на этом участке ток через диод практически не идёт даже в прямом направлении.

График обратного включения нарисован в третьем квадранте. Отсюда видно, что на значительном участке ток почти не изменяется, а затем увеличивается лавинообразно. Если увеличить, напряжение, например, до нескольких сотен вольт, то это высокое напряжение «пробьёт» диод, и ток через диод будет течь. Вот только «пробой» — это процесс необратимый (для диодов). То есть такой «пробой» приведет к выгоранию диода и он либо вообще перестанет пропускать ток в любом направлении, либо наоборот – будет пропускать ток во всех направлениях.

В характеристиках конкретных диодов всегда указывается максимальное обратное напряжение – то есть напряжение, которое может выдержать диод без «пробоя» при включении в обратном направлении. Это нужно обязательно учитывать при разработке устройств, где применяются диоды.

Сравнивая характеристики кремниевого и германиевого диодов, можно сделать вывод, что в p-n-переходах кремниевого диода прямой и обратный токи меньше, чем в германиевом диоде (при одинаковых значениях напряжения на выводах). Это связано с тем, что у кремния больше ширина запрещённой зоны и для перехода электронов из валентной зоны в зону проводимости им необходимо сообщить большую дополнительную энергию.

studfiles.net

Максимальное обратное напряжение на диодах определяется формулой

Uобр. mах = 1,045Uср.

В ряде практических приложений для выпрямления переменного тока и плавного регулирования мощности передаваемой в нагрузку используют тиристорные преобразователи. При этом, малые токи управления позволяют управлять большими токами нагрузки.

Пример простейшего управляемого по мощности тиристорного выпрямителя показан на рис. 7.10.

Рис. 7.10. Тиристорная схема выпрямителя

На рис. 7.11 приведены временные диаграммы, поясняющие принцип регулирования среднего значения выпрямленного напряжения.

Рис. 7.11. Временные диаграммы работы тиристорного выпрямителя

В этой схеме предполагается, что входное напряжение Uвх для регулируемого тиристорного формируется, например, двухполупериодным выпрямителем. Если управляющие импульсы Uу достаточной амплитуды подаются в начале каждого полупериода (участок о-а на диаграмме Uвых), выходное напряжение будет повторять напряжение двухполупериодного выпрямителя. Если сместить управляющие импульсы к середине каждого полупериода, то импульсы на выходе будут иметь длительность, равную четверти полупериода (участок b-с). Дальнейшее смещение управляющим импульсов приведет к дальнейшему уменьшению средней амплитуды выходных импульсов (участок d – e).

Таким образом, подавая на тиристор управляющие импульсы, сдвигающиеся по фазе относительно входного напряжения, можно превратить синусоидальное напряжение (ток) в последовательность импульсов любой длительности, амплитуды и полярности, то есть можно изменять действующее значение напряжения (тока) в широких пределах.

7.3 Сглаживающие фильтры

Рассмотренные схемы выпрямления позволяют получать однополярное пульсирующее напряжение, которое не всегда применимо для питания сложных электронных приборов, поскольку, из-за больших пульсаций, приводят к неустойчивости их работы.

Для значительного уменьшения пульсации применяют сглаживающие фильтры. Важнейшим параметром сглаживающего фильтра является коэффициент сглаживания S, определяемый по формуле S=1/2, где 1 и 2 – коэффициенты пульсаций на входе и выходе фильтра соответственно. Коэффициент пульсации показывает во сколько раз фильтр уменьшает пульсации. В практических схемах коэффициент пульсаций на выходе фильтра может достигать значений 0,00003.

Основными элементами фильтров являются реактивные элементы – емкости и индуктивности (дроссели). Рассмотрим вначале принцип работы простейшего сглаживающего фильтра, схема которого приведена на рис. 7.12.

Рис. 7.12. Схема простейшего сглаживающего фильтра с однополупериодным выпрямителем

В этой схеме сглаживание напряжения на нагрузке после однополупериодного диодного выпрямителя VD осуществляется с помощью конденсатора С, подключенного параллельно нагрузке Rн.

Временные диаграммы, поясняющие работу такого фильтра, приведены на рис. 7.13. На участке t1 – t2 входным напряжением диод открывается, а конденсатор заряжается. Когда входное напряжение начнет уменьшаться, диод закрывается напряжением, накопленным на конденсаторе Uс (участок t1 – t2). На этом интервале источник входного напряжения отключается от конденсатора и нагрузки, и конденсатор разряжается через сопротивления нагрузки Rн.

Рис. 7.13. Временные диаграммы работы фильтра с однополупериодным выпрямителем

Если ёмкость достаточно велика, по разряд емкости через Rн будет происходить с большой постоянной времени =RнС, и следовательно, уменьшение напряжение на конденсаторе будет небольшим, а эффект сглаживания – значительным. С другой стороны, чем больше емкость тем короче отрезок t1 – t2 в течении которого диод открыт и через него течет ток i возрастающий (при заданном среднем токе нагрузки) при уменьшении разности t2 – t1. Такой режим работы может привести к выходу из строя выпрямительного диода, и, кроме того, является достаточно тяжелым и для трансформатора.

При использовании двухполупериодных выпрямителей величина пульсаций на выходе емкостного фильтра уменьшается, поскольку конденсатор за время между появлением импульсов на меньшую величину, что хорошо иллюстрируется рис. 7.14.

Рис. 7.14. Сглаживание пульсаций двухполупериодного выпрямителя

Для расчета величины пульсаций на выходе емкостного фильтра произведем аппроксимацию пульсаций выходного напряжения пилообразной кривой ток, как это показано на рис. 7.15.

Рис. 7.15. Аппроксимация напряжения пульсаций

Изменение заряда на конденсаторе определяется выражением

∆Q=∆UC=I нТ1,

где Т1 – период пульсаций, Iн – среднее значение тока нагрузки. С учетом того, что Iн = Иср/ Rн, получаем

Из рис. 7.15 следует, что

при этом двойная амплитуда пульсаций определяется выражением

Сглаживающими свойствами обладают и индуктивные фильтры, причем лучшими сглаживающими свойствами обладают фильтры, содержащие индуктивность и емкость, соединенные так, как показано на рис. 7.16.

Рис. 7.16. Сглаживающий фильтр с индуктивностью и емкостью

В этой схеме емкость конденсатора выбирается таким образом, чтобы его реактивное сопротивление было значительно меньшим сопротивления нагрузки. Достоинством такого фильтра является то, что он уменьшает величину входной пульсации ∆U до величины, гдеω — частота пульсаций.

На практике широкое распространение получили различные типы F — образных и П – образных фильтров, варианты построения которых представлены на рис. 7.17.

При небольших токах нагрузки хорошо работает F — образный выпрямитель, представленный на рис. 7.16.

Рис. 7.17. Варианты построения фильтра

В наиболее ответственных схемах используют многозвенные схемы фильтрации (рис. 7.17 г).

Часто дроссель заменяют резисторами, что несколько снижает качество фильтрации, но значительно удешевляет фильтры (рис. 7.17 б, в).

Основной внешней характеристикой выпрямителей с фильтром является зависимость среднего значения выходного напряжения Uср (напряжения на нагрузке) от среднего значения выходного тока.

В рассмотренных схемах увеличение выходного тока приводит к уменьшению Uср из-за увеличения падения напряжения на обмотках трансформатора, диодах, подводящих проводах, элементах фильтра.

Наклон внешней характеристики при заданном среднем токе определяют через выходное сопротивление Rвых, определяемое по формуле:

Icр – задано. Чем меньше величина Rвых, тем меньше выходное напряжение зависит от выходного тока, тем лучше схема выпрямителя с фильтром. На рис. 7.18 приведены типовые зависимости Uср от Iср для различных вариантов фильтрации.

Рис. 7.18. Типовые зависимости Uср от Iср для различных схем фильтрации

studfiles.net

Что такое обратное напряжение? — Ремонт интерьер строительство

Обратное напряжение

Обратное напряжение — это тип сигнала энергии, создаваемого при изменении полярности электрического тока. Такое напряжение часто возникает, когда обратная полярность подается на диод, заставляя диод реагировать, работая в обратном направлении. Эта обратная функция может также создавать напряжение пробоя внутри диода, так как это часто приводит к поломке схемы, к которой применяется напряжение.

Обратное напряжение возникает, когда источник подключения энергетического сигнала к цепи применяется инвертированным образом. Это означает, что положительный источник свинца подключен к заземленному или отрицательному проводнику цепи и наоборот. Эта передача напряжения часто не предназначена, так как большинство электрических схем не способны обрабатывать напряжения.

Когда минимальное напряжение подается на схему или на диод, это может привести к тому, что схема или диод будут работать в обратном порядке. Это может вызвать реакцию, такую как двигатель вентилятора коробки, вращаясь неправильно. Элемент будет продолжать функционировать в таких случаях.

Когда величина напряжения, приложенного к цепи, слишком велика, сигнал для принимаемой схемы, однако, это называется пробивным напряжением. Если входной сигнал, который был обратный, превышает допустимое напряжение для цепи для поддержания, схема может быть повреждена за пределами остальной используемой. Точка, в которой цепь повреждена, относится к значению напряжения пробоя. Это напряжение пробоя имеет пару других имен, пиковое обратное напряжение или обратное пробивное напряжение.

Обратное напряжение может вызвать напряжение пробоя, которое также влияет на работу других компонентов схемы. За пределами повреждающих диодов и функций цепи обратного напряжения он также может стать пиковым обратным напряжением. В таких случаях схема не может содержать количество входной мощности от сигнала, который был обращен вспять, и может создавать напряжение пробоя между изоляторами.

Это напряжение пробоя, которое может возникать через компоненты схемы, может вызвать пробой компонентов или проволочных изоляторов. Это может превратить их в сигнальные проводники и повредить цепь, проводя напряжение на разные части схемы, которые не должны принимать его, что приводит к нестабильности по всей цепи. Это может вызвать дуги напряжения от компонента к компоненту, что также может быть достаточно мощным, чтобы зажечь различные компоненты схемы и привести к пожару.

Система тт в электроустановках напряжением до 1000в
