Обжатие интернет кабеля. Обжим интернет-кабеля: пошаговая инструкция по обжиму витой пары

Как правильно обжать витую пару для интернета. Какие инструменты нужны для обжима сетевого кабеля. Схемы распиновки и порядок подключения проводов в коннекторе RJ-45. Пошаговая инструкция по обжиму витой пары своими руками.

Что такое обжим витой пары и зачем он нужен

Обжим витой пары — это процесс подключения проводов сетевого кабеля к специальному коннектору RJ-45. Этот коннектор необходим для подключения кабеля к сетевому оборудованию и компьютерам. Правильный обжим обеспечивает надежное соединение и качественную передачу данных в локальной сети или при подключении к интернету.

Основные цели обжима витой пары:

• Подключение кабеля к сетевым устройствам (роутерам, коммутаторам, компьютерам)
• Изготовление патч-кордов нужной длины
• Ремонт поврежденных сетевых кабелей
• Монтаж локальной сети в квартире или офисе

Умение правильно обжимать витую пару позволяет самостоятельно выполнять многие работы по организации сетевой инфраструктуры без обращения к специалистам.

Необходимые инструменты для обжима витой пары

Для качественного обжима витой пары потребуются следующие инструменты:

• Обжимные клещи (кримпер) для коннекторов RJ-45
• Коннекторы RJ-45 (8P8C)
• Кабель витая пара категории 5e или выше
• Кусачки или ножницы для обрезки кабеля
• Инструмент для зачистки изоляции (стриппер)
• Тестер сетевых кабелей (опционально)

Основным специализированным инструментом являются обжимные клещи. Они позволяют равномерно обжать коннектор и обеспечить надежный контакт всех проводников. Для разовых работ можно обойтись обычной плоской отверткой, но качество обжима будет ниже.

Схемы распиновки витой пары

Существует два основных стандарта распиновки витой пары:

• T568A (прямое соединение)
• T568B (перекрестное соединение)

Стандарт T568B является более распространенным и рекомендуется для большинства сетевых подключений. Схема распиновки для него выглядит следующим образом:

1. Бело-оранжевый
2. Оранжевый
3. Бело-зеленый
4. Синий
5. Бело-синий
6. Зеленый
7. Бело-коричневый
8. Коричневый

Для обжима 4-жильной витой пары используется упрощенная схема с задействованием контактов 1, 2, 3 и 6.

Пошаговая инструкция по обжиму витой пары

Процесс обжима витой пары включает следующие этапы:

1. Отрежьте необходимую длину кабеля
2. Снимите внешнюю изоляцию на длину 2-3 см от края
3. Расплетите и выпрямите проводники
4. Расположите проводники в нужном порядке согласно выбранной схеме
5. Обрежьте концы проводников ровно, оставив 1-1.5 см
6. Вставьте проводники в коннектор RJ-45 до упора
7. Поместите коннектор в гнездо обжимных клещей
8. Сожмите ручки клещей до щелчка
9. Проверьте качество обжима визуально и тестером

При правильном обжиме все 8 контактов коннектора должны войти в изоляцию проводников. Коннектор должен плотно обжимать кабель.

Типичные ошибки при обжиме витой пары

Начинающие нередко допускают следующие ошибки при обжиме витой пары:

• Неправильный порядок проводников
• Недостаточная длина зачистки изоляции
• Повреждение проводников при зачистке
• Неполная вставка проводников в коннектор
• Слабый обжим коннектора

Чтобы избежать этих ошибок, внимательно следуйте инструкции и схеме распиновки. Не торопитесь и проверяйте каждый этап работы. При необходимости используйте тестер для проверки правильности обжима.

Тестирование обжатого кабеля

После обжима рекомендуется проверить качество соединения. Для этого можно использовать специальный кабельный тестер или просто подключить кабель к компьютеру и роутеру.

Признаки качественного обжима:

• Все светодиоды на тестере загораются последовательно
• Компьютер определяет подключение сетевого кабеля
• Скорость соединения соответствует категории кабеля

При обнаружении проблем необходимо перепроверить порядок проводников и качество обжима. В крайнем случае придется обрезать коннектор и выполнить обжим заново.

Преимущества самостоятельного обжима витой пары

Освоив навык обжима витой пары, вы получаете следующие преимущества:

• Возможность изготовления патч-кордов любой длины
• Экономия на покупке готовых кабелей
• Оперативный ремонт поврежденных кабелей
• Возможность прокладки сети с нуля
• Уверенность в качестве соединения

При этом важно помнить, что для ответственных подключений лучше использовать заводские патч-корды или обращаться к специалистам. Но для домашней сети навыков самостоятельного обжима вполне достаточно.

Обжим интернет кабеля | Компьютерный Мастер

Количество сетевых кабелей, которые окружают нас дома и на работе постоянно растёт. Сейчас производители электроаксессуаров предлагаю специальные розетки для прокладывания домашней сети.

В таких условиях умение самостоятельно присоединять коннектор RJ-45 к стандартному кабелю на 4 витых пары (обжимать кабель) очень пригодится. Конечно, за прокладкой информационных сетей имеет смысл обратиться к специалистам. Но если нужно заменить только сломанный коннектор на одном кабеле, то имеет смысл проделать все операции самостоятельно.

Для этого понадобится не так много:

1. Кусачки или ножницы.
2. Небольшая плоская отвёртка. Толщина окончания отвёртки не должна превышать ширину металлических контактных площадок на коннекторе, иначе обеспечить надёжный контакт с проводниками в жилах не получится.
3. Сменный коннектор, который можно приобрести в любом электротехническом или компьютерном магазине.
4. Опционально – защитные колпачки для коннекторов. Они предотвращают перегибы кабеля возле коннектора и защищают его корпус.

 Защитные колпачки для коннекторов

Если обжимать придётся много и часто, то имеет смысл приобрести специальный инструмент – кримпер. В нём есть все необходимые приспособления для зачистки кабелей и подключения коннекторов.

 Кримпер -инструмент для обжима интернет-кабелей

Порядок проводов или распиновка

Существует два типа распиновки Ethernet-кабеля: прямая и перекрёстная. Прямая используется для соединения компьютера или телевизора с маршрутизатором. Перекрёстная – для подключения двух принимающих устройств друг с другом (компьютера с ноутбуком или телевизором, роутера с роутером).

Прямая распиновка выполняется по одинаковой схеме на обоих концах провода.

 Схема прямой распиновки

При перекрёстном соединении необходимо использовать разный порядок жил на разных концах провода.

 Схема перекрёстной распиновки

Процесс обжима

Первым делом следует срезать небольшой участок кабеля (до 5 см) со старым коннектором. На оставшемся со штекером отрезке кабеля останутся и все возможные перегибы и места с большим износом жил. Сняв старый коннектор, можно надевать на провод защитный колпачок.

Затем следует снять верхний слой изоляции на отрезке в 3-4 см при помощи ножниц, ножа, устройства рядом с рукоятками кримпера или любого удобного приспособления. Однако следует выполнять процедуру аккуратно, чтобы не повредит изоляцию жил.

 Кабель со снятым верхним слоем изоляции

Теперь следует хорошо выровнять жилы и уложить их в одну плоскость в порядке, указанном выше (оголять концы не нужно). Затем необходимо примерить жилы к коннектору. Длинна жил должна быть такой, чтобы они концами упирались в торцевую стенку коннектора, а участок с основной изоляцией доходил стенки первой камеры. Излишки отрезать.

После этого необходимо аккуратно завести жилы в коннектор так, чтобы каждая заняла отведенный канал и дошла до торцевой стенки коннектора. В противном случае нормального контакта не получится, и сигнал будет поступать плохо.

 Подключение коннектора

Коннектор с заведёнными в него проводами затем следует поместить в соответствующее гнездо кримппера (маркируется 8Р) и аккуратно сжать рукоятки. Теперь осталось только завести защитный колпачок на корпус коннектора, и обжимка завершена.

Использование отвёртки

В случае с отверткой необходимо аккуратно вдавить контактные площадки так, чтобы расположенные под ними ножи пробили изоляцию жил и достали до проводника. Нужно проделать операцию со всеми восемью жилами. Иначе сигнала не будет вовсе или он будет работать на ограниченной скорости. После проделывание операции со всеми жилами следует вдавить защёлку в передней камере коннектора, где располагается участок кабеля с изоляцией.

Обжим интернет кабеля RJ 45.

Обжим интернет кабеля «витая пара»Обжим витой пары

В этой статье я расскажу про обжим интернет кабеля RJ 45 (интернет кабель витая пара + коннектор RJ-45). Какие нужны инструмнты.

• Витая пара представляет собой специальный кабель связи (сетевой кабель), состоящий из нескольких пар изолированных проводников, которые скручены между собой.

Провод покрыт пластиковой оболочкой. Длинна такого кабеля может быть различной. Скручивание проводков необходимо для улучшения связи между собой, уменьшения электромагнитных помех от внешних источников.

• Обжим интернет кабеля RJ 45 делается для использования в компьютерных сетях (ethernet) и в телекоммуникациях. Например все мы знаем что роутер подсоединяется к компьютеру с помощью специального кабеля.

Это тот самый кабель витая пара, на концах которого имеются коннекторы, называющиеся 8P8C (в народе RJ-45).

В настоящее время этот вид кабеля нашел широкое применение в компьютерных сетях (для связи нескольких компьютеров между собой через хаб или напрямую от маршрутизатора. )

Обжим коннектора интернет кабеля

Существует два способа обжима сетевого кабеля:

1. Прямой
2. Перекрестный

Для обжима кабеля витая пара необходим специальный инструмент для обжимки!

Первый вариант применяется для подключения компьютера и свита/хаба.  Вторая схема используется для соединения двух пк напрямую и для соединения некоторых устаревших моделей свитчей или хабов (uplink порт например).

• Для проверки грамотности обжимки кабеля (витая пара), кроме визуального осмотра, есть специальные приборы – LAN-тестеры.

Такое приспособление включает в себя приемник и передатчик. Передатчик поочерёдно даёт сигнал на каждую из восьми жил витой пары.

• Дублируется эта передача зажиганием одного из восьми светодиодов. А на приёмнике, который подсоединен к другому концу линии – загорается один из восьми светодиодов.

Если на передаче и на приёме светодиоды зажигаются подряд, то это свидетельствует о том что кабель был обжат правильно.

• Обжим интернет кабеля RJ 45 требуется в случае если вам провели интернет но по каким то причинам не обжали сетевой кабель.

Или если кабель случайно повредили, перерезали. Бывает что просто кабель слишком длинный и нужно его укоротить.

Вы также можете почитать про такой вид кабеля как пигтейл (его разновидности, предназначения и функции, отличие от патч корда) на этой странице сайта.

Или посмотрите какая сейчас самая мощная видеокарта в мире 2021 года с аппаратной поддержкой трассировки лучей!

ГЛАВНАЯ

Обжим для интернет кабеля во Владивостоке

Обжим для интернет кабеля

Купить клещи для обжима кабеля в Екатеринбурге

Данный процесс не сложен, но имеет свои хитрости и нюансы. Важно лишь соблюдать технологию и делать все максимально аккуратно. Коннекторы RJ-45 и колпачки;. То есть либо от компьютера к компьютеру, либо от компьютера в «свитч» или «роутер» (то есть в общую сеть). Но если задумали качественно сделать витую пару, то иметь обязательно! Этот способ подходит, если вы хотите подключить компьютер к локальной сети или к сети Интернет.

Затем в клещи и обжимаем. При этом необходимо ориентироваться на схему прямого способа обжима витой пары. После того как проводники распутаны и выровняны их нужно расположить согласно схеме обжима. Также проверку связи можно осуществить при помощи специального прибора. Если будете покупать поштучно, то возьмите с запасом, на случай если вы что-то испортите и придется обжимать сетевой кабель по новой.

Если ваши кабеля лежат возле компьютера как попало или вы случайно растянули или разорвали сетевой кабель от интернета, тогда надо решить вопрос, как обжать сетевой кабель RJ-45. Что понадобится для обжимки, для обжимки витой пары нам понадобиться сам провод. Имеется лишь один недостаток довольно высокая стоимость. Но существует довольно большое количество до сих пор эксплуатируемого оборудования, которое этого делать не умеет.

Для локальной сети 100 мбит/с нам нужна витая пара категории 5 или выше. Конечно, протянуть интернет кабель не достаточно, ведь вы его не вставите в сетевую карту компьютера напрямую, для этого вам понадобиться определенный коннектор? Если вас отсутствуют инструмент для обжима, коннекторы, тестер, то дешевле будет купить готовый патчкорд. У вас может возникнуть вопрос: «Сколько миллиметров изоляции следует убрать с концов витой пары?» Я вам отвечу, что 15-20 мм будет вполне достаточно.

Как обжать кабель для интернета -правильно

На этом все, вот такая большая, но нужная статья получилась. Для начала давайте выясним, что же такое сетевой кабель. Витая пара кабель состоит из восьми медных проводков, которые в свою очередь идут по парам, причем они реально скручены друг с другом и схожи по цветам. Витая пара делится на категории от 1.

Когда все выше перечисленные операции завершены, необходимо выполнить опрессовку. В заключении я бы хотел еще раз поздравить Александра Козлова с Днем Рождения его Блога, пожелать ему успеха в раскрутке и продвижении проекта, а также пожелать всего самого наилучшего в других сферах жизни! Аналогичную операцию проделайте со вторым концом кабеля. После того, как оба конца кабеля обжаты, необходимо одеть на коннекторы колпачки. Но, сейчас данный вариат потерял свою актуальность поскольку современное сетевое оборудование умеет менять проводники в автоматическом режиме.

Для этой цели можно использовать простую отвертку и маленький молоток (можно и без него). Что касается покупки, то витую пару нужно искать в небольших магазинах с компьютерной техников или на рынках с разнообразной радиотехникой и электроникой. Как вы поняли 3 самая дешевая и не такая качественная (тонкие жилы, тонкая оплетка, легко повредить.д.). Который нужно установить на конец провода (или витой пары но просто так его не оденешь его нужно «обжать».

Нам нужно зачистить конец кабеля, примерно. Надеюсь, данная статья была полезна и интересна для Вас. Поэтому прежде, чем вызывать специалиста, и платить ему деньги, стоит попробовать выполнить данную несложную операцию самостоятельно. Получившийся кабель называют тем самым патчкордом. Этот метод используют в том случае, если вы хотите соединить два компьютера между собой.

Цветовые схемы обжима (распиновки) кабеля витых пар

Каждая пара проводников скручена друг вокруг друга. Инструмент для обжима это обычный перочинный нож, и специальные ножницы, или как многие называют клещи. Фото: распределение и заделка кабеля витая пара. После этого расплетаем все жилы друг от друга, чтобы они были по отдельности.

Straight-throught (маркируемая также как T568) предназначена для соединения конечного оборудования (персонального ПК, принтера) с каким-либо коммутационным оборудованием (маршрутизатором, хабом). Сетевой кабель это проводник, который включает в себя восемь медных проводов (жил). Вставлять нужно в следующие контакты (смотрим на контактную группу сверху, то есть она должна быть у вас перед лицом). Также после выпрямления проводов рекомендую вам с помощью бокорезов откусить 1-2 мм с обоих концов провода для выравнивания жил.

Как правило в продаже встречается витая пара категории. Категория 5e это улучшенная версия 5-той категории, поэтому ее можно смело покупать. В свою очередь UTP подразделяется на категории, это 3, 5, 6. Имеется также два стандарта, они различаются в зависимости от пропускной способности сети: стандарт T568 B для сети 100 Мегабит/с (100 base-TXcrossover стандарт T568 B для сети 1 Гбит/с (1000 base-T/T4). Тут ребята решать вам какой, он должен быть, если для вас скорости 100 Mb/s достаточно, то берем 4 жилы, если нужно 1 Gb/s, то берем на 8 жил. Таким образом, вы делаете уточнение, и любой специалист вас сразу поймет.

Купить инструменты для обжима кабеля тестеры кабельные

Подставляем и смотрим, если все дошли до конца, то можно обжимать. Предыдущая статья: Как создать презентацию на компьютере Следующая статья: В Опере выскакивает реклама. А, точнее говоря, сигнал будет последовательно передаваться от одного контакта к другому, и индикаторы на тестере будут загораться по очереди друг за другом. В этом случае велика вероятность, что жилы перекрутились при вводе их в гнездо коннектора.

Сделать это можно как при помощи специальных клещей, так и при помощи обычной шлицевой отвертки. Инструмент специфический и скажем прямо не всегда он нужен (рядовому человеку)! Каждый тип монтажной схемы имеет свое собственное предназначение. Раньше перекрестный вариант кабеля (или Crossover) использовался для подключения двух концентраторов или двух компьютеров друг к другу. И даже при наличии всего необходимого выполнить эту процедуру правильно все равно не получается.

Обжим кабеля витая пара, 4 жилы

В этой статье расскажу, как обжимать кабель витая пара, 4 жилы. Вообще, когда речь идет о кабеле витая пара, то подразумевается в большинстве случаев восьмижильная витая пара, если у вас такой кабель, читайте статью по ссылке: как обжимать кабель витая пара 8 жил.

Сетевой 4-х жильный кабель витая пара, стал популярен в период массового распространения проводного интернета в стране. Все дело в том, что по сравнению с 8-ми жильным кабелем он стоит раза в 2 дешевле. Поэтому провайдеры в целях экономии денег, любят применять его при подключении проводного интернета. Есть еще одна особенность при 4-х жильном исполнении кабеля, это ограничение по скорости передачи данных до 100 Мбит/с. Если у вас сетевой адаптер в компьютере или ноутбуке 100 мегабитный, то построение сети или изготовление патч-корда с помощью 4-х жильного кабеля экономически оправдано, если планируете применять в дальнейшем гигабитное оборудование, остановитесь на выборе восьмижильного кабеля.



Инструмент для обжатия витой пары 4 жилы

Как и в случае с восьмижильным кабелем, это тот же коннектор RJ-45, обжимные клещи и сам провод нужной длинны естественно.



Схемы обжима витой пары, 4 жилы

Здесь важно знать, что бывают различные варианты цветовой маркировки проводников в самом кабеле витая пара. Ниже на рисунке, приведена схема распиновки, разводки, для обжима 4-х жильного кабеля витой пары (несколько вариантов).





Если у вас такой вариант расцветки проводников, то распиновка будет следующая:

1: Бело-оранжевый
2: Оранжевый
3: Бело-зелёный
6: Зелёный















В другом варианте, вместо бело-зеленого и зеленого используется бело-синий и синий соответственно.

Распиновка витой пары будет такой:

1: Бело-оранжевый
2: Оранжевый
3: Бело-синий
6: Синий







На рисунке ниже, перечислены, пожалуй, все встречающиеся цветовые схемы 2-х парной витой пары. Главное запомнить номера задействованных контактов: 1,2,3 и 6



Используйте нижеследующую схему, для изготовления кроссовер (crossover) кабеля, при соединении двух компьютеров напрямую.

Ну, вот и все, что касается теоретической части обжатия 4-х жильной (2-х парной) витой пары. Практические советы (как обжимать) были даны ранее в статье — как обжать витую пару, читайте, смотрите их там. В качестве завершения статьи предлагаю посмотреть видео, где я показываю, как обжать витую пару из четырех жильного провода.

Добавить комментарий

Обжим витой пары своими руками: схема распиновки и инструменты

Ещё десять лет назад домашний Интернет был редкостью, сейчас в городах он есть практически у всех. Причем устройство уже не одно, вот и приходится делать дома довольно разветвленную сеть, тянуть провода, устанавливать интернет-розетки. Провода для интернета называются витой парой. Заканчиваются они специальной вилкой-коннектором. Сам процесс подключения кабеля к коннектору называют «обжим витой пары». О том, что это такое и как сделать все своими руками и поговорим дальше.

Содержание статьи

Что собой представляет витая пара

Витая пара — специальный кабель, который состоит из одной или более пар медных проводов в защитной оболочке, скрученных между собой с определенным шагом. Если в кабеле несколько пар, шаг их скрутки разный. Это позволяет уменьшить влияние проводников друг на друга. Используется витая пара для создания сетей передачи данных (Интернет). Кабель подключается к устройствам через специальные коннекторы, которые вставляются в стандартизованные разъемы оборудования.

Набор инструментов, которыми пользуются профессионалы

Виды и типы

Витая пара может быть защищенной и нет. Защищенная пара имеет экраны из алюминиевой фольги или оплетки. Защита может быть общей — на кабель — и попарной — на каждую пару отдельно. Для прокладки в помещениях можно брать неэкранированный кабель (маркировка UTP) или с общим экраном из фольги (FTP). Для прокладки на улице лучше брать еще с дополнительной металлической оплеткой (SFTP). Если по трассе витая пара идет параллельно с электрическими кабелями, имеет смысл взять кабель с защитой каждой пары (STP и S/STP).  Благодаря двойному экрану длина такого кабеля может быть более 100 м.

Витая пара — кабель, который используют для подключения проводного интернета

Еще есть витая пара многожильная и одножильная. Одножильные провода хуже гнутся, но имеет лучшие характеристики (сигнал можно предавать на большие расстояния) и лучше переносят обжим. Их используют при подключении интернет-розеток. В этом случае кабель фиксируется при монтаже и затем почти не изгибается.

Многожильная витая пара хорошо гнется, но имеет большее затухание (хуже проходит сигнал), ее проще прорезать при обжиме, сложнее вставить в коннектор. Используется там, где важна гибкость — от интернет-розетки до оконечного устройства (компьютера, ноутбука, роутера).

Выбор категории и защитной оболочки

И еще немного о категориях. Для подключения к интернету нужна витая пара категории не ниже CAT5 (можно CAT6 и CAT6a). Эти обозначения категории выбиты на защитной оболочке.

чтобы провести Интернет, витую пару надо покупать определенных категорий

И несколько слов о цвете защитной оболочки и форме кабеля. Чаще всего встречается серая витая пара, но есть и оранжевая (ярко-красная). Первый вид — обычная, второй — в оболочке, не поддерживающей горение. Негорючую витую пару имеет смысл использовать в деревянных домах (на всякий случай), но особой необходимости в этом нет.

По форме витая пара может быть круглой или плоской. Круглая витая пара используется практически везде, а плоская нужна только при прокладке по полу. Хотя никто вам не мешает пустить ее под плинтусом или в специальном плинтусе с кабель-каналом.

Количество пар

В основном витая пара выпускается из 2 пар (4 провода) и  4 пар (8 проводов). По современным стандартами при скорости до 100 Мб/сек можно использовать двухпарные кабели (четыре провода). При скорости от 100 Мб/сек до 1 Гб/сек нужны 4 пары (восемь проводов).

Лучше сразу брать кабель на 8 проводов…чтобы не пришлось перетягивать

В настоящее время скорость передачи данных при Интернет соединении для частных домов и квартир не превышает 100 Мб/сек, то есть можно брать витую пару из 4 проводов. Но ситуация меняется настолько быстро, что нет гарантии, что через несколько лет порог в 100 Мб/сек будет превышен, а значит, придется перетягивать кабель. Собственно, уже сейчас есть тарифы со скоростью 120 Мбит/сек и выше. Так что лучше все-таки сразу тянуть 8 проводов.

Что такое обжим витой пары и как его делать

Для подключения к периферийному устройству витая пара заканчивается штекером специальной формы — коннектором, в  бороздки которого заводятся провода. Заканчиваются эти бороздки медными контактными пластинами, а примерно посредине их длины перпендикулярно к плоскости пластин установлена металлическая пластина с прорезями (ножи). Когда происходит обжим витой пары, вставленные провода прижимаются к ножам, они прорезают защитную оболочку проводов, а сами плотно прижимаются к медному проводнику, обеспечивая хороший контакт.

Типы ножей в коннекторах RJ45 для разных проводов разные

На первый взгляд такой способ соединения кажется ненадежным, но практика показала, что он, как минимум, не уступает качественной пайке, а порой еще и надежнее, так как шансы повредить изоляцию минимальны. Но хороший контакт обеспечивается только при условии соблюдения стандартов при изготовлении коннекторов и витой пары.

Вот в таком виде мы обычно пользуемся витой парой. А чтобы заправить ее в этот коннектор и нужен обжим

Для обжима витой пары нужны специальные клещи с гнездом под разъем. В это гнездо вставляется разъем с заправленными в него проводами, потом клещи сжимаются до упора. На этом обжим витой пары окончен. Такой способ надежен, так как усилие клещи развивают стандартное, которое как раз необходимо для прорезания изоляции, но недостаточно для того чтобы повредить проводники. Такие обжимные клещи (или обжимки) стоят порядка 15-18$. Если вам надо установить несколько коннекторов, уже можно подумать о покупке такого оборудования. Если нужно оконечить всего один кусок кабеля, можно попробовать обойтись обычной отверткой или плоскогубцами.

Оптимальный вариант для обжима витой пары своими руками

При обжиме витой пары отверткой, каждый проводок отдельно вдавливается в вдавливается в нож до прорезания оболочки. Способ не самый удобный — отвертка соскальзывает, сложно проконтролировать прорезана ли оболочка, нет уверенности в том, что провод не повредился. Но такой способ обжима тоже возможен.

При обжиме витой пары плоскогубцами надо быть еще аккуратнее. Губками прижимаем пластину, но так как форма у плоскогубцев не заточена под разъем, легко пережать по краям провода или поломать корпус. Потому жмем понемногу, с одной и с другой стороны. Если середина не прожалась, возьмите отвертку и поправьте провода ей.

Выбор схемы распиновки проводов

Как вы догадываетесь, провода в коннекторе надо располагать в определенном прядке. Этот порядок на языке профессионалов называется «распиновка». В нашей стране приняты две схемы расположения проводов: прямая (568В) и перекрестная (kross-over  на русском «кросс-овер», обозначается 568А).  Прямая распиновка используется при соединении свича/хаба/роутера с компьютером или другим устройством, перекрестная — при соединении двух компьютеров напрямую. То есть, обычно используем прямую схему, которая маркируется 568B. Порядок проводов при обжиме витой пары в этом случае  как на фото.

Схема расположения 8 проводов витой пары в коннекторе

Если посмотрите на эту схему, поймете, почему она называется прямой. Потому что если обжим витой пары делают с ее помощью, провода на обоих концах шнура (если делается он) располагаются одинаково.

На следующей схеме приведена перекрестная схема распиновки витой пары. С названием тоже все понятно — на ответной стороне провода расположены в другом — перевернутом- порядке.

Перекрестная схема расположения восьми проводов при обжимке витой пары

Есть еще схема для обжима витой пары на 4 жилы (двухпарный кабель). Часть дорожек в коннекторе при этом остаются пустыми. Но порядок действий не меняется.

Обжим витой пары на четыре жилы (схема расположения проводов в коннекторе)

Этот способ соединения используется только для подключения периферийных устройств, так что схема только прямая. Обратите внимание, на каждой схеме стоят цифры от 1 до 8. Они обозначают номер контакта. При укладке проводов в коннектор или при подключении к розетке, на корпусе ищите цифры. Они выдавлены, но на прозрачном или белом пластике рассмотреть их непросто. Найдя цифры 1 или 8 вы знаете, как надо держать коннектор и в каком порядке располагать провода.

Порядок обжима витой пары

Теперь собственно о самом процессе. При работе надо быть аккуратным, чтобы не повредить проводники или изоляцию в неположенном месте. Если нет специальных инструментов для зачистки изоляции, пользуются канцелярским или остро заточенным кухонным ножом. Чтобы не повредить изоляцию, сначала лишь немного ее надрезаете, потом кабель сгибаете. В полимерную оболочку специально добавляют мел, что делает ее хрупкой при изломе. Так что чуть надрезанная изоляция при изгибе лопается. Это что касается зачистки оболочки кабеля. Надо будет еще обрезать проводники, тут никаких особых хитростей — берете кусачки и откусываете.

Порядок действий при обжиме витой пары такой:

1. С кабеля аккуратно снимаем изоляцию. Делаем надрез на расстоянии около 15 мм от края, не стараясь прорезать оболочку насквозь. Затем беремся за кабель с двух сторон от разреза и сгибаем. Оболочка лопается по месту реза. Надо пару раз изменить направление изгиба, чтобы изоляция отделилась полностью. Затем просто тянем отделившийся кусок в сторону, он снимается без особых усилий.

   Как снять изоляцию с витой пары

2. Проводники расправляем, если есть экран, его скручиваем и отгибаем в сторону. Провода выкладываем по цветам согласно требуемой схемы. Зажимаем их между большим и указательным пальцами, расправляем, чтобы они были прямыми и шли один возле другого.

   Расправляем провода, выложив их по схеме

3. Берем кусачки, отрезаем провода так, чтобы они торчали начала изоляции на 9-10 мм.

   Обрезаем лишнее

4. Берем коннектор RJ-45, поворачиваем «хвостиком» вниз, вставляем провода в желобки. Это, пожалуй, самая сложная часть. Без опыта они лезть на свои места не хотят.

   Надо вставить провода в желобки

5. Вставленные провода продвигаем вперед до упора. При этом, если вы правильно отрезали провода, край изоляции упирается в риску на коннекторе. Именно такой обжим интернет кабеля будет работать без проблем. Если из коннектора выходит не кабель в оболочке, а торчат провода в изоляции, через некоторое время возможны проблемы, придется обжимать витую пару по-новой.

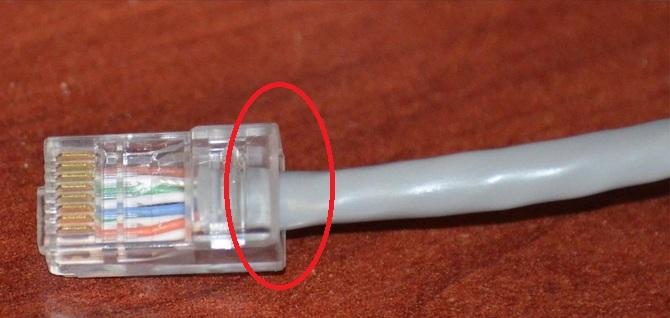

   «До упора» — это чтобы и провода дошли до конца желобков, и изоляция уперлась в бортик

6. Берем клещи, в гнездо вставляем коннектор (там прорезь специальной формы, так что не ошибетесь), сжимаем ручки. На этом обжим витой пары закончен.

   Обжим витой пары, последний этап — прижимаем клещами

Видео по теме

Как ни описывай процессы словами, лучше посмотреть все в действии. Потому видео стоит посмотреть чтобы иметь полное представление о том, что придется делать и как. В следующем ролике рассказывают как обжать интернет кабель без специальных клещей.

Процесс обжимки витой пары на 4 жилы не слишком отличается от восьмижильного, но есть определенные трудности при попытках заправить провода в нужные канавки.

Интернет кабель может заканчиваться не только коннектором. Он может заходить в интернет-розетку. К ней тоже надо подвести витую пару и подключить ее.

Схема обжим витой пары RJ-45, обжать витую пару, обжатие сетевого кабеля

Чтобы обжать сетевой кабель используются разъемы стандарта RJ-45, которые в зависимости от вида «витой пары» бывают:
— экранированными или неэкранированными;
— для одножильных или многожильных «витых пар»;
— конструктивно выполненными со вставками или без вставок. Вставки выполняют роль направляющих для проводников «витой пары», упрощающих заправку проводников в корпус разъема.

Витая пара из 4-х неэкранированных витых пар:
Разъем RJ-45 для «витой пары» + вставка:

Для обжима витой пары используют специальное устройство которое имеет три рабочие области и соответственно выполняет три функции:
1. Ближе всего к рукояткам устройства располагается область, в которой установлен нож для обрезания проводников «витой пары». Так же, в этой области есть специальная выемка для снятия внешней изоляции с круглого кабеля (есть не у всех «обжимников»).
2. В центре находится гнездо для обжима разъема RJ-45.
3. В верхней части устройства, область для зачистки наружной изоляции витой пары.

Устройство для зачистки и обжима витой пары:
Последовательность операций при обжатии разъема «витой пары» такова:

1) Вначале проводят зачистку наружной изоляции кабеля. При зачистке плоского кабеля его упирают в специальный выступ на устройстве, расположенный в области зачистки, чтобы получить глубину зачистки под стандартный разъем, зажимают кабель и рывком производят зачистку. Немного более сложным выглядит процесс зачистки круглых кабелей витых пар. Наружную изоляцию круглого кабеля лучше только слегка надрезать, осторожно поворачивая его в области зачистки, а затем снять кусочек изоляции по кольцевому надрезу вручную.

2) После зачистки разводят провода «витой пары» в одной плоскости в определенном порядке, выравнивают длину всех проводов и еще раз ровно подрезают.

Порядок распиновки RJ-45 определяется следующим образом::
3) Затем производят заправку проводников в разъем и опрессовку. Рекомендуется, по возможности, использовать разъемы без вставки, так как процесс заправки проводников в корпус такого разъема выполняется проще.
а) Если конструктивно разъем выполнен без вставки, то проводники аккуратно заправляются в его корпус до упора в торец разъема. Затем вставляют разъем в гнездо обжимного устройства и надавливают до тех пор пока устройство полностью не закроется.
б) Если в конструкцию разъема входит вставка, то сначала на проводники «витой пары» надевается вставка. Вставка имеет форму крышки спичечного коробка, на одной из поверхностей которого имеются прорези по количеству проводников в витой паре. Вставку надевают на проводники таким образом, чтобы прорези были обращены к корпусу разъема. После насаживания вставки проводники витой пары еще раз подрезают и выравнивают срез с краем вставки. Для закрепления вставки в этом положении полезно у ее противоположного конца обжать проводники пальцами, чтобы вставка не смещалась. Затем вставку с проводниками вставляют в корпус разъема до тех пор пока она не упрется в торец разъема и обжимают разъем также как в случае разъема без вставки.

Как правильно обжать интернет кабель коннектором (вилкой) RJ-45

Ликвидация последствий обрыва кабеля в местах постоянных сгибов и нарушения контактов в коннекторах, или обжим нового кабеля может представлять для неспециалиста непростую задачу. В случаях, при которых происходит «замусоливание» или поломка «вилки» кабеля, также нарушаются контакты и периодически пропадает связь с интернетом.

Ликвидировать такие поломки без приглашения монтажников или сетевых администраторов вполне возможно. Главное не отчаиваться! На самом деле проведения таких работ происходит довольно просто. Ведь  произвести самостоятельно обжимку кабеля не составляет особого труда.

Популярные схемы обжимки

Наиболее часто встречающимися методами обжимки сетевого lan кабеля, применяемого для подключения интернета, являются прямой и перекрестный (косой) методы опрессовки. Для обжимки этого интернет кабеля, в простонародье именуемого «витой парой», потребуются необходимое количество коннекторов RJ-45 и обжимные клещи (кримпер), например кримпер для обжима 8P-8C / 6P-6C / 4P-4C (HT-200),(HT-315).

Первый метод обжима – прямой тип, используется для обжима при подключении компьютера к интернету или роутеру. Оба конца кабеля обжимаются с одинаковым подключением проводов к коннектору. Один конец подключается к коробке провайдера, а второй к роутеру или компьютеру. Точно также опрессовывается кабель, соединяющий роутер и компьютер.

Второй метод носит название перекрестный (косой) и служит для создания подключений между подобными устройствами: компьютер – компьютер, роутер – роутер, свитч – свитч и т.д.

При прямом типе обжимки существует два варианта: «А» и «В». Отличие варианта «В» от «А» в том, что в нем поменяны местами бело-оранжевые и бело-зеленые жилы.

При перекрестном соединении отличие состоит в том, что два конца опрессованы разными методами – один по типу «А», а второй по типу «В».

Как производится обжимка сетевого кабеля

Сама процедура обжимки осуществляется очень просто:

• Освобождаем кабель от внешней оболочки. Внутри оболочки «витой пары», кроме кабеля, находится специальная арамидная нить, посредством которой можно разрезать оболочку и освободить провода на необходимую длину. С учетом, что внешняя оболочка кабеля должна разместиться непосредственно под фиксирующим зажимом коннектора RJ-45.
• Вытащенные жилы выравниваются и распределяются таким образом, чтобы соответствовать своему посадочному месту.

Последовательность расположения 8-ми жил при прямом обжиме, вариант «А»:

1. Бело-оранжевый
2. Оранжевый
3. Бело-зеленый
4. Синий
5. Бело-синий
6. Зеленый
7. Бело-коричневый
8. Коричневый

Последовательность расположения 8-ми жил при прямом обжиме, вариант «В»:

1. Бело-зеленый
2. Зеленый
3. Бело-оранжевый
4. Синий
5. Бело-синий
6. Оранжевый
7. Бело-коричневый
8. Коричневый.

Внимание! При зачистке оболочки надо учитывать частые физические воздействия на кабель при его подключении и отключении. Поэтому часть оболочки кабеля обязательно должна находиться под фиксатором, обеспечивая тем самым надежное закрепление кабеля в разъеме.

• Только убедившись, что замер очищенных от оболочки пар сделан правильно, можно обрезать кабель до нужной длины. Внимательно складываем жилы в выбранной последовательности по нужной схеме. Коннектор надо опустить защелкой вниз и аккуратно вставить до упора жилы в направляющие каналы коннектора, чтобы не нарушить последовательность. Внешняя изоляция кабеля при этом должна попасть прямо под планку зажима коннектора. Обжимаем кабель обжимными инструментом (кримпером).

Работоспособность опрессованого кабеля можно проверить с использованием тестера.

При правильном и внимательном проведении всех операций, и соблюдении бережного отношения (не перегибать, не резать, не тянуть), получится качественно обжатый кабель, который будет долго служить по назначению.

В компании AVS Electronics всегда можно купить витую пару и необходимые для отжима кабеля коннекторы RJ-45 и кримперы. Оптовые покупатели свои заявки высылают специалистам компании любым из удобных для них способов.

Приглашаем к сотрудничеству партнеров!

Как сделать кабель Ethernet

ПРИМЕЧАНИЕ — Максимальная длина кабеля Ethernet CAT-5, CAT-5e или CAT-6 составляет 328 футов. или 100 метров.

	КАК СДЕЛАТЬ КАБЕЛЬ ETHERNET Приобретение кабелей Ethernet может быть довольно дорогим, а заранее изготовленные отрезки не всегда подходят вам. Изготавливать кабели Ethernet легко с помощью коробки с большим количеством кабелей Ethernet категории 5e и Разъемы RJ-45, которые прикрепляются к обрезанным концам кабеля желаемой длины.
	Bulk Ethernet Cable — Категория 5e или CAT5e (Вы также можете использовать кабели категории 6 или CAT6, которые имеют более высокие характеристики производительности и примерно на 20% дороже, чем CAT5e. )
	Объемные обжимные соединители RJ45 для CAT-5e или Объемные обжимные соединители RJ45 для CAT-6
RJ-45 Инструмент для обжима
Есть два типа кабелей Ethernet, которые вы можете марка, Straight Through и Crossover .ПРЯМОПРОВОДНЫЕ Кабели Ethernet являются стандартными кабелями, которые используются почти для всех целей, и их часто называют «коммутационными кабелями». Очень рекомендую вы дублируете порядок цветов, как показано слева. Обратите внимание, как зеленый пара не находится рядом, как все другие пары. Этот конфигурация позволяет использовать более длинные кабели.
КРОССОВЕРНЫЕ КАБЕЛИ — Перекрестный кабель Ethernet предназначен для прямого подключения одного компьютера к другому компьютеру (или устройству), минуя маршрутизатор, коммутатор или концентратор.
	Вот как сделать стандартный кабель: Вырежьте пластиковую оболочку примерно на 1 дюйм (2,5 см) от конца отрезанного кабеля. Обжимной инструмент имеет лезвие бритвы, которое сделает трюк с практикой.
	Расслабьтесь и соедините похожие цвета.
	Зажмите провода пальцами и распрямите их, как показано. Порядок цветов очень важен.
	Ножницами сделайте прямой надрез через 8 проводов, чтобы сократить их до 1/2 дюйма (1.3 см) от отрезанного рукава до конца проводов.
	Осторожно вставьте все 8 незакрепленных цветных проводов в разъем. Обратите внимание на положение синий пластиковый рукав. Также обратите внимание, как все провода идут путь до конца.
	Вид сверху.Все провода полностью вставлены. Коротких проводов нет.
	НЕПРАВИЛЬНЫЙ ПУТЬ — Обратите внимание, что синяя пластиковая втулка не внутри разъема, где он может быть зафиксирован на месте. Провода слишком длинные. Провода должны выходить всего на 1/2 дюйма от синей гильзы.
	НЕПРАВИЛЬНЫЙ ПУТЬ — Обратите внимание, как провода не проходят полностью конец разъема.
	ОБЖИМАЯ КАБЕЛЬ … осторожно вставьте разъем в устройство для обжима Ethernet и защелкните ручки плотно.Медь сращивание вкладки на соединителе будут проткните каждый из восьми проводов. Также имеется фиксатор, который удерживает синюю пластиковую втулку на месте для плотной компрессионной посадки. Когда вы удаляете кабель от обжимного устройства, конец которого готов к использованию.
	Для стандартного прямого кабеля повторите все шаги и порядок цветов проводов на другом конце кабеля.Для перекрестного кабеля другой конец будет иметь другой цветовой порядок, как показано на изображении кроссовера выше.
	Обязательно проверьте кабели перед их установкой. Недорогой тестер кабеля Ethernet с этим справляется.

Сделайте кабель cat 5 / ethernet / RJ45

Преимущества: стоимость и гибкость

Предварительно обжатые кабели категории 5, кажется, стоят от 10 до 15 долларов, независимо от того, длина. Тем не менее, вы можете купить комплект с 500-футовым не обжатым кабелем категории 5, включая обжимной инструмент и 50 штекеров категории 5 примерно за 90 баксов. Предположим, что средняя длина кабеля категории 5 составляет 10 футов. Этого достаточно, чтобы сделать 50 десятифутовых кабелей стоимостью 1,80 доллара США за кабель. Производители кабелей могут взимать надбавку в размере 830%, потому что большинство люди не понимают, насколько легко сделать свой собственный кабели.(Если вы купите кабель оптом, когда у вас будут нужные инструменты, вы можете вероятно, снизит предельную стоимость до 0,50 доллара за кабель.)

Но стоимость — не единственное преимущество изготовления собственных кабелей. Если вам нужно протянуть кошку 5 через плотный канал в вашем доме, это намного проще проложить кабель без прикрепленных головок и обжима концы, как только он будет на месте.

Или, если вам нужно проложить кабель на очень большое расстояние (> 50 футов), Часто бывает трудно найти в магазинах обжатые кабели такой длины.

Наконец, если вы пытаетесь очистить шкаф, полный проводов, вы можете Избегайте перекрученных стяжек, перерезав кабели категории 5 только на нужной длины (плюс, конечно, небольшой провисание)

Принадлежности

Чтобы сделать свой собственный кабель Cat 5, вам понадобятся:

Или вы можете купить универсальный комплект, в котором есть все (плюс инструмент для тестирования линии):

Три этапа: зачистка, расположение, обжим

После того, как вы отрежете кабель до нужной длины и пропустите его между две локации, пора вставлять заглушки.К счастью, это простой трехэтапный процесс на каждом конце.

Шаг 1. Зачистка

С помощью бритвы для зачистки на обжимном инструменте зачистите 3-5 миллиметров. от оболочки на конце кабеля. (Обжимные инструменты имеют специальную бритву, которая разрезает оболочку, не разрезая внутренности, но вы можете использовать любое острое лезвие или пару ножницы, если вы будете осторожны.)

Если вы случайно перережете внутренние провода, просто перережьте Проведите на дюйм вниз и попробуйте снова зачистить. (Так что оставьте себе несколько свободных дюймов на случай, если вы напортачите.)

После зачистки внутри вы обнаружите 8 проводов с цветовой кодировкой.

Шаг 2: Упорядочить

Для изготовления стандартного кабеля категории 5 вам понадобится провода с цветовой кодировкой на обоих концах в одинаковом порядке. На самом деле не имеет значения, в каком порядке вы расставляете цвета, если он то же самое на обоих концах.

Если вы хотите следовать популярному соглашению, используйте порядок «568B». Заказ 568B:

1. Белая / оранжевая полоска.
2. Сплошной оранжевый.
3. Белая / зеленая полоска.
4. Сплошной синий.
5. Белая / синяя полоска.
6. Горит зеленым.
7. Белая / коричневая полоска.
8. Коричневый.

Банкноты

Если вас интересуют детали, технически вам нужно всего лишь 4 провода в одном и том же положении для 10/100 Ethernet. 10/100 использует два внутренних провода (провод 1 и провод 2) для создания цепи для отправки и два внутренних провода для создания цепи для приема (провод 3 и провод 6).По-прежнему рекомендуется использовать одинаковый порядок на обоих концах, поскольку все больше устройств (таких как гигабитный Ethernet, домашние камеры безопасности или Приемопередатчики HDMI) могут работать по 5 линиям в год, и эти устройства ожидают, что все провода будут в нужном месте.

(если вы хотите сделать менее распространенный «патч» или «перекрестный» кабель для перехода напрямую с компьютера на компьютер вместо компьютер-маршрутизатор / модем / концентратор / коммутатор, вам понадобится немного разный порядок на обоих концах.Собственно, соединительный кабель делать нужно редко. в наши дни, поскольку многие устройства автоматически определяют, какой кабель подключен. Если вы не знаете, что делать, сделайте стандартный кабель я описываю выше.)

Шаг 3: Обжим

Вставьте цветные провода в вилку cat 5. Я рекомендую «зачерпнуть» их в розетку, так как вам, вероятно, пришлось разложить их веером, чтобы расставьте их в правильном порядке. После того, как вы их зачерпнули, еще раз убедитесь, что они находятся в правильном порядке. На то, чтобы сделать это правильно, может потребоваться совок или две.

Как только они будут вставлены в вилку в правильном порядке, прижмите их к кончику.

Затем вставьте вилку в обжимной инструмент и сожмите.

Вилки категории 5 содержат металлические «зубцы», протыкающие цветные провода. во время опрессовки для создания электропроводности.

Повторите этот процесс для другого конца, и все готово.

---

Как обжать ваши собственные кабели Ethernet — Первые шаги: отрезание и снятие изоляции — Учебные пособия — LinuxPlanet

Мы живем во все более сложном мире.Мы можем проверить наши собственные продукты, заправить свой собственный бензин и диагностировать свой собственный — хорошо, может быть, не последний. Но для тех, кто занимается своими руками, сделать сетевые кабели — не проблема. В наши дни готовые кабели Cat 5 — стандартный вид, используемый для большинства сетей Ethernet — относительно легко найти в большинстве магазинов электроники по разумным ценам. Так зачем собирать собственные сетевые кабели? Возможно, это не то, чем вы занимаетесь каждый день, но наличие расходных материалов и ноу-хау для сборки сетевого кабеля на месте может быть очень кстати.

Возможно, вы хотите использовать кабель нестандартной длины, очень короткий или очень длинный. В конце концов, наматывать 25-футовый кабель, когда вам нужно всего два фута, кажется глупым, не говоря уже об украшении. С другой стороны, если вы хотите проложить 50 футов кабеля наверх через потолок шкафа, вы можете свести к минимуму просверленное отверстие, выловив оголенные концы и позже обжав разъемы. Или, может быть, вам прямо сейчас нужен сетевой кабель , а бежать до местного склада электроники неудобно.С 1000-футовыми катушками кабеля, стоимость которых на eBay составляет менее 40 долларов, не требуется больших вложений, чтобы иметь запас под рукой.

Даже если вы похожи на меня и в конечном итоге превращаете большинство поделок мастеров своими руками в своего рода экзотическое народное творчество, собрать сетевой кабель на удивление легко. Немного потренировавшись, вы сможете закончить работу менее чем за десять минут.

Принадлежности

Большой кабель Cat5, вилки RJ-45 и обжимной инструмент

Конечно, вам понадобится кабель категории 5.Вы можете купить его оптом в магазинах электроники и в Интернете. Или, если у вас уже есть кабель с поврежденными разъемами, отрежьте их и начните заново. Cat 5 выпускается в самых разных цветах куртки, но чаще всего встречается синего цвета — используйте любой, который вам нравится.

Также потребуются разъемы RJ-45 — пластиковые заглушки на конце кабеля. Вы также можете найти их во многих магазинах электроники в упаковках по 25, 50 или 100 штук, часто менее чем за 10 долларов.

В большинстве стандартных сетевых кабелей используются многожильные провода, но также доступны и одножильные провода, которые иногда предпочтительнее для длинных кабелей или прокладок внутри стены.Уточните у поставщика, совместимы ли ваши разъемы RJ-45 с многожильным или одножильным кабелем — некоторые разъемы подходят для обоих, а некоторые нет. Несоответствие может привести к ненадежной работе.

Наконец, вам понадобится обжимной инструмент, который поддерживает 8-проводные модульные вилки, иногда также называемый обжимным устройством RJ-45. «Профессиональный инструмент для обжима» Radio Shack (товар № 279-405) сделает эту работу за 33 доллара, но вы можете найти одинаково хорошие решения за половину этой цены на eBay и в интернет-магазинах.

Шаг 1

Возьмитесь за один конец кабеля и при необходимости обрежьте его, чтобы получился прямой разрез. Вам нужно снять примерно один дюйм куртки. Если у вашего устройства для обжима есть устройство для снятия изоляции, просто вставьте конец кабеля в устройство для снятия изоляции до упора, осторожно сожмите устройство для обжима и скрутите кабель, пока бритва прорежет оболочку. Снимите кабель и снимите обрезанный конец куртки.

Шаг 2

После снятия оболочки вы обнаружите четыре скрученные пары проводов.Каждая пара представлена ​​сплошным цветом и полосатым цветом — коричневым, зеленым, оранжевым и синим. Разделите эти пары, чтобы они были разделены.

Шаг 3

Теперь разделите пары, чтобы получилось восемь отдельных проводов. Используя ловкие фигурки, расположите восемь проводов в точной последовательности, представленной на электрической схеме, обозначенной 568B. Для последовательного конфигурирования проводов может потребоваться некоторая практика.Они могут быть непослушными и нуждаться в некотором извращении. Вы хотите, чтобы провода были как можно ближе друг к другу. Иногда помогает слегка согнуть провода, чтобы лучше манипулировать ими в нужном положении. Эта последовательность подключения, известная как 568B, является наиболее распространенной схемой подключения кабеля Ethernet.

Схема цветовой кодировки кабеля Ethernet

Понравились наши схемы? Вам понравятся наши услуги в Интернете и хостинг. Если вы уже являетесь клиентом и у вас есть вопросы о проводке или подключении, позвоните по телефону 780-450-6787, по электронной почте: support @ incentre.net или откройте чат ниже.

Схема цветовой кодировки кабеля Ethernet

для:

• Кабели категории 5
• Кабели категории 5Е
• Кабели категории 6
• Кабели категории 6Е

Приведенная здесь информация предназначена для помощи администраторам сети в цветовом кодировании кабелей Ethernet. Помните, что неправильная модификация кабелей Ethernet может привести к потере сетевого подключения.Используйте эту информацию на свой страх и риск и убедитесь, что все разъемы и кабели модифицированы в соответствии со стандартами. Интернет-центр и его филиалы не несут ответственности за использование этой информации полностью или частично.

Прямой Ethernet-кабель T-568A

Стандарт TIA / EIA 568-A, ратифицированный в 1995 году, был заменен стандартом TIA / EIA 568-B в 2002 году и с тех пор обновляется. Оба стандарта определяют распиновку T-568A и T-568B для использования неэкранированной витой пары и разъемов RJ-45 для подключения к сети Ethernet.Стандарты и спецификации выводов кажутся взаимосвязанными и взаимозаменяемыми, но не совпадают и не должны использоваться взаимозаменяемо.

Прямой кабель Ethernet T-568B

Стандартные прямые кабели T-568A и T-568B чаще всего используются в качестве патч-кордов для соединений Ethernet. Если вам нужен кабель для прямого соединения двух устройств Ethernet без концентратора или когда вы соединяете два концентратора вместе, вам потребуется вместо этого использовать перекрестный кабель.

Перекрестный кабель Ethernet RJ-45

Хороший способ запомнить, как подключать кроссоверный кабель Ethernet, — это подключить один конец по стандарту T-568A, а другой конец — по стандарту T-568B. Другой способ запомнить цветовую кодировку — просто заменить зеленый набор проводов оранжевым. В частности, переключите сплошной зеленый (G) на сплошной оранжевый и поменяйте зеленый / белый на оранжевый / белый.

Кабель Ethernet Инструкции:

• Вытяните трос с катушки на желаемую длину и обрежьте.Если вы протягиваете кабели через отверстия, после протягивания кабеля легче подсоединять штекеры RJ-45. Общая длина сегментов проводов между ПК и концентратором или между двумя ПК не может превышать 100 метров (328 футов) для 100BASE-TX и 300 метров для 10BASE-T.
• Начните с одного конца и снимите оболочку кабеля (около 1 дюйма) с помощью стриппера или ножа. Будьте особенно осторожны, чтобы не порезать провода, иначе вам придется начинать заново.
• Разверните, раскрутите пары и расположите провода в том порядке, в котором они должны быть на концах кабеля.Сожмите конец между большим и указательным пальцами. Обрежьте концы проводов так, чтобы они были на одном уровне, оставив только 1/2 дюйма длины провода. Если он длиннее 1/2 дюйма, он будет нестандартным и подвержен перекрестным помехам. Выровняйте и убедитесь, что между проводами нет промежутков.
• Возьмите штекер RJ-45 зажимом вниз или от себя. Плотно вставьте провода в вилку. Убедитесь, что каждый провод плоский даже на передней части вилки. Проверьте порядок проводов. Еще раз проверьте еще раз.Убедитесь, что кожух плотно прилегает к заглушке. Осторожно возьмитесь за провод и надежно обожмите RJ-45 обжимом.
• Проверьте цветовую ориентацию, убедитесь, что обжатое соединение не собирается разорваться, и убедитесь, что провода плоско прилегают к передней части вилки. Если хотя бы один из них неверен, вам придется начинать заново. Проверьте кабель Ethernet.

Наконечники кабеля Ethernet :

• Прямой кабель имеет одинаковые концы.
• У перекрестного кабеля разные концы.
• Прямой переходник используется в качестве патч-корда в соединениях Ethernet.
• Кроссовер используется для соединения двух устройств Ethernet без концентратора или для соединения двух концентраторов.
• Кроссовер имеет один конец с оранжевым набором проводов, переключаемым с помощью зеленого набора.
• Контакты с нечетными номерами всегда полосатыми, контакты с четными номерами всегда имеют сплошной цвет.
• Если смотреть на RJ-45 с зажимом от вас, коричневый всегда находится справа, а контакт 1 — слева.
• Не более 1/2 дюйма кабеля Ethernet следует раскручивать, иначе он будет подвержен перекрестным помехам.
• Не деформируйте, не сгибайте, не растягивайте, не скрепляйте скобами, не прокладывайте параллельно с силовыми кабелями и не прокладывайте кабели Ethernet рядом с компонентами, вызывающими шум.

Основная теория:

Посмотрев на прямой кабель T-568A UTP Ethernet и перекрестный кабель Ethernet с концом T-568B, мы видим, что контакты TX (передатчика) подключены к соответствующим контактам RX (приемника), плюс к плюсу и минус к минусу.Вы также можете видеть, что ни синяя, ни коричневая пары проводов на контактах 4, 5, 7 и 8 не используются ни в одном из стандартов. Вы можете не осознавать, что эти же контакты 4, 5, 7 и 8 также не используются и не требуются в 100BASE-TX. Так зачем использовать эти провода, ну, во-первых, проще соединить все провода, сгруппированные вместе. В противном случае вы потратите время, пытаясь вставить эти крошечные провода в каждое из соответствующих отверстий в разъеме RJ-45.

Как легко заделать кабели с помощью разъема RJ45

ШАГ 1 С помощью обжимного инструмента обрежьте конец концевого кабеля, чтобы убедиться, что концы токопроводящих проводов ровные.

STEP 2 Соблюдая осторожность, чтобы не повредить внутренние проводящие провода, снимите примерно 1 дюйм оболочки кабеля с помощью модульного инструмента для обжима или устройства для зачистки кабеля UTP.

ШАГ 3 Отделите 4 пары витых проводов друг от друга, а затем размотайте каждую пару так, чтобы в итоге получилось 8 отдельных проводов. Максимально распрямите провода, так как они должны быть очень прямыми для правильного ввода в разъем.

STEP 4 Удерживая кабель концами от себя. Двигаясь слева направо, расположите провода в виде плоской ленты бок о бок, расположив их в следующем порядке: белый / оранжевый, сплошной оранжевый, белый / зеленый, сплошной синий, белый / синий, сплошной зеленый, белый. / коричневый, сплошной коричневый.

STEP 5 Удерживая разъем RJ45 так, чтобы его контакты были обращены от вас, а сторона с зажимом для вилки была обращена вниз, осторожно вставьте сплющенные, расположенные провода в разъем, нажимая до тех пор, пока концы проволоки не выйдут из штырей.Для прочности соединения также вставьте как можно больше оболочки кабеля в разъем.

STEP 6 Убедитесь, что концы проводов, выходящие со стороны контактов разъема, находятся в правильном порядке; в противном случае извлеките их из разъема, переставьте в надлежащую форму и снова вставьте. Помните, что после обжима разъема на кабеле он становится постоянным. Если вы поймете, что после завершения подключения была сделана ошибка в порядке подключения, вам придется отрезать разъем и начать все заново!

STEP 7 Вставьте подготовленный разъем / кабельный узел в слот RJ45 вашего обжимного инструмента.Плотно сожмите ручки клещей, пока не перестанете двигаться дальше. Освободите ручки и повторите этот шаг, чтобы обеспечить надлежащий обжим.

STEP 8 Если ваш обжимной пресс не обрезает автоматически концы проводов при заделке, осторожно обрежьте концы проводов, чтобы они были как можно заподлицо с поверхностью разъема. Чем ближе концы проводов обрезаны, тем лучше будет окончательное штекерное соединение.

STEP 9 После завершения первого завершения повторите процесс на противоположном конце кабеля

Лучшие обжимные устройства Ethernet для стабильного подключения к Интернету

Вы устали ждать, пока к вам домой приедет техник? Или, что еще хуже, технические специалисты не могут определить причину вашей задержки в Интернете даже после нескольких посещений? Возможно, вам пора взять дело в свои руки с помощью обжимного устройства для Ethernet, которое поможет вам затянуть медные провода и укрепить подключение к Интернету.

Если вы используете соединение Ethernet для более быстрой работы, но соединение менее стабильно или медленнее, чем Wi-Fi, у вас, вероятно, проблема с кабелем. Плохие кабели Ethernet могут вызвать множество неприятных проблем, но во многих случаях их можно исправить с помощью более плотной проводки. Давайте взглянем на наши любимые устройства для обжима Ethernet, которые помогут вам увеличить пропускную способность и обеспечить необходимую скорость передачи данных.

Модульный инструмент для обжима кабелей Klein Tools

Лучшее качество

Модульный инструмент для обжима кабелей Klein Tools со сквозным разъемом RJ45 срезает, обжимает и перерезает парные кабели данных для приложений передачи голоса и данных.Сократите время на подготовку и расход материалов с помощью этого долговечного инструмента, который идеально подходит для 4-, 6- и 8-позиционных модульных разъемов. Его компактная нескользящая рукоятка делает работу более комфортной, а фиксирующий механизм с храповым механизмом обеспечивает вашу безопасность.

Инструмент для обжима TRENDnet

Лучший бюджет

Работайте как профессионал с помощью обжимного инструмента TRENDnet за небольшую часть стоимости. Этот единственный инструмент обжимает, снимает изоляцию и перерезает кабель для 8- и 6-позиционных модульных вилок, так что вы можете легко работать с сетевым или телефонным кабелем.Простая ручка и захват этого инструмента легко и надежно решает различные сетевые потребности.

Обжимной кабель для передачи данных Klein Tools

Лучшее соотношение цены и качества

Универсальный инструмент для обжима кабелей данных Klein Tools работает с кабелями CAT6, CAT5e, CAT3 и плоскими сатиновыми голосовыми кабелями. Он работает с телефонными кабелями и кабелями Ethernet для простого и точного обжима модульных разъемов RJ45 и RJ11 / 12, обеспечивая при этом полную заделку разъема. Он прочный, компактный и надежный, чтобы гарантировать прямое прекращение контакта всех контактов с удобной конструкцией.Он даже включает самые распространенные схемы проводов прямо на инструменте, а также загружаемую версию для вашего телефона.

Перестаньте зависеть от ненадежного кабельного мастера и избегайте неприятных визитов технических специалистов, которые, похоже, не справляются со своей работой. Имея в нашем списке обжимные устройства для Ethernet, вы можете самостоятельно увеличить пропускную способность своего кабеля. Получите инструмент, который вам нужен, чтобы сэкономить деньги на ненужных обновлениях Интернета и сохранить согласованность вашего подключения для передачи данных, чтобы вы могли играть, транслировать и просматривать, что душе угодно.

Рекомендации редакции

Завершение кабеля Ethernet (CAT5e / CAT6): 6 шагов

Шаг 1:
Разделите витые пары в виде «x», как показано. Если вы посмотрите на кабель с конца, вы не увидите, чтобы витые пары пересекались друг с другом. Кроме того, провода не обязательно должны иметь ту же конфигурацию, что и на изображении, если провода не пересекаются друг с другом.

Шаг 2:
Разделите провода витых пар. Когда провода разделены, они не должны пересекаться друг с другом.

Шаг 3:
Соберите провода в форме веера и поместите их в разъем для передачи данных. Есть два распространенных способа организовать провода для разъема данных. Независимо от того, какой из них вы используете, оба конца кабеля ДОЛЖНЫ использовать одинаковую конфигурацию, иначе кабель не будет работать.
Я использую следующую конфигурацию движения слева направо (по часовой стрелке от позиции «9 часов»)
• Оранжево-белый
• Оранжевый
• Зелено-белый
• Синий
• Сине-белый
• Зеленый
• Коричнево-белый
• Коричневый

СОВЕТ: Если это второй конец провода, посмотрите на конец, который уже заделан, чтобы убедиться, что кабели одинаковы на обоих концах.Если вы допустили ошибку на первом конце, это ваша возможность исправить ее, настроив провода так же, как и на оконечном конце.

ПРИМЕЧАНИЕ. Конфигурация проводов, использованная выше, является конфигурацией T-568B, которая является наиболее распространенной конфигурацией. Конфигурация T-568A работает точно так же и не влияет на качество передачи по кабелю. Обе эти конфигурации используют конструкцию проводов (витые пары) для изоляции проводов друг от друга и предотвращения помех и потери данных.Полезно запомнить любую конфигурацию, которую вы предпочитаете. Если вы заинтересованы в изготовлении перекрестного кабеля Ethernet, просто выполните поиск по изображению «Схема перекрестного кабеля Ethernet», чтобы получить схему конфигурации проводов.
