Обжим ethernet. Обжим витой пары: пошаговая инструкция по самостоятельному обжиму сетевого кабеля

Как правильно обжать витую пару самостоятельно. Какие инструменты понадобятся для обжима ethernet-кабеля. Какие существуют схемы обжима сетевого кабеля. Как проверить правильность обжима витой пары.

Что такое витая пара и для чего она используется

Витая пара представляет собой тип кабеля связи, который широко применяется в современных компьютерных сетях и телекоммуникациях. Она состоит из нескольких пар изолированных медных проводников, которые скручены между собой.

Основные характеристики витой пары:

• Состоит из 4 пар проводников, скрученных попарно
• Покрыта внешней пластиковой изоляцией
• Длина кабеля может варьироваться
• Скручивание проводников уменьшает электромагнитные помехи

Где используется витая пара?

• Для создания локальных компьютерных сетей (Ethernet)
• Для подключения компьютеров к маршрутизаторам и коммутаторам
• В телефонных сетях
• Для передачи данных в промышленных сетях

Необходимые инструменты для обжима витой пары

Для самостоятельного обжима витой пары вам понадобятся следующие инструменты:

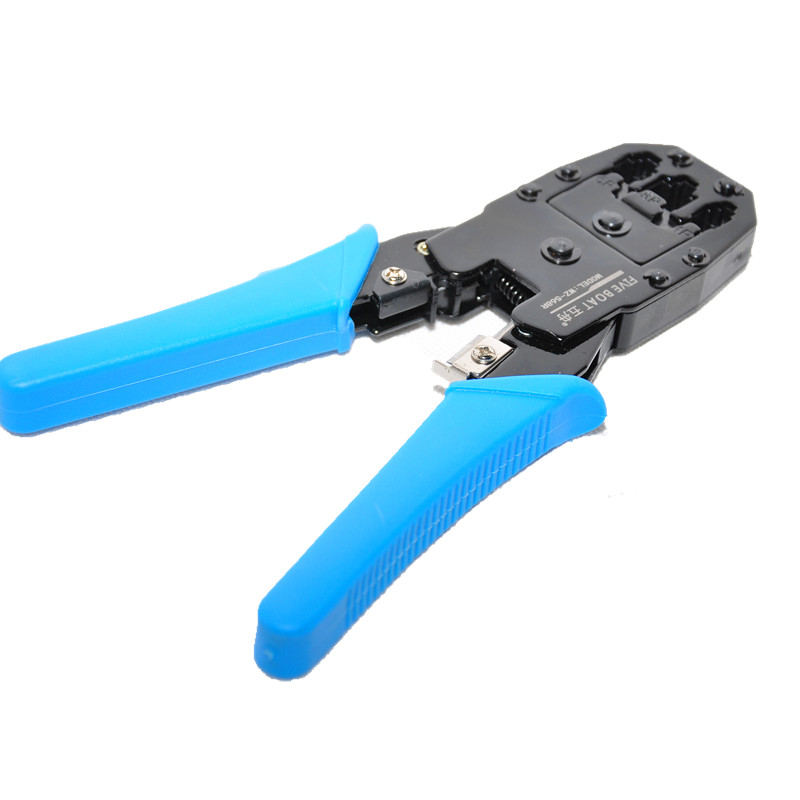

• Обжимной инструмент (кримпер) для RJ-45
• Коннекторы RJ-45
• Кабель витая пара категории 5e или выше
• Кусачки или ножницы для обрезки кабеля
• Стриппер для зачистки внешней изоляции кабеля

Какой обжимной инструмент выбрать? Для домашнего использования подойдет недорогой кримпер, например, PROconnect HT-210N. Профессионалам стоит присмотреться к более дорогим моделям с дополнительными функциями.

Подготовка кабеля к обжиму

Перед началом обжима необходимо правильно подготовить кабель:

1. Отрежьте необходимую длину кабеля с небольшим запасом
2. Снимите внешнюю изоляцию на 2-3 см с помощью стриппера
3. Расплетите пары проводников и выровняйте их
4. Обрежьте проводники так, чтобы они были одинаковой длины

Важно: Не повредите изоляцию отдельных проводников при зачистке внешней оболочки!

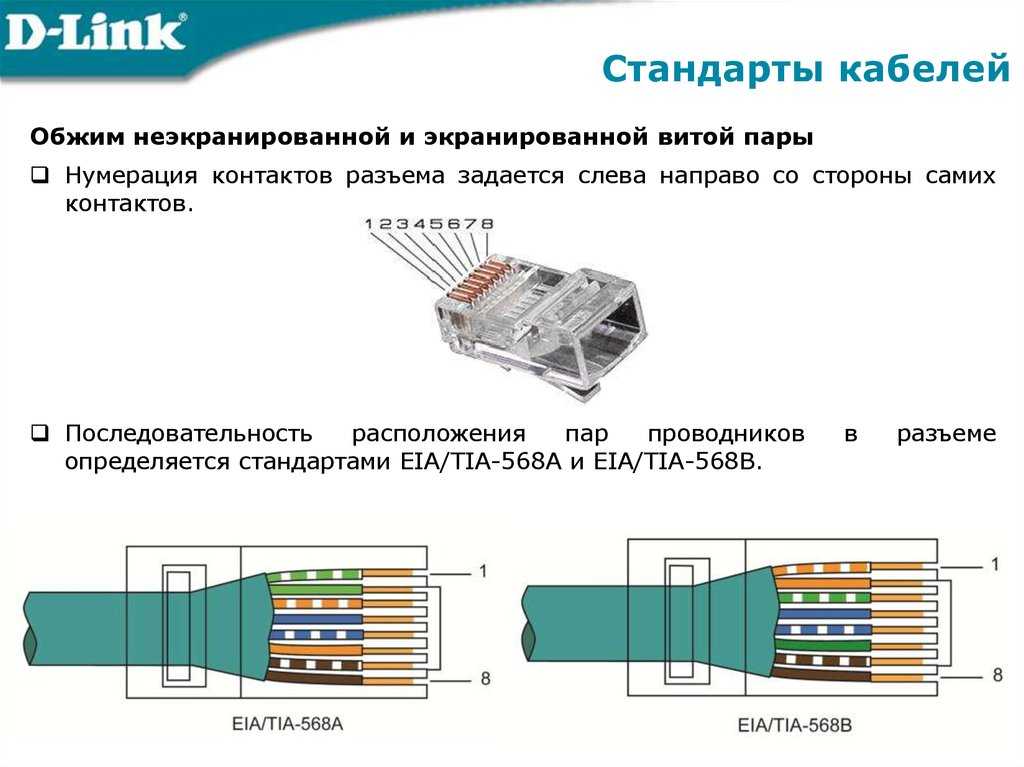

Схемы обжима витой пары

Существует два основных стандарта обжима витой пары:

• T568A
• T568B

Схема T568B является наиболее распространенной. Порядок проводников в ней следующий:

1. Оранжево-белый
2. Оранжевый
3. Зелено-белый
4. Синий
5. Сине-белый
6. Зеленый
7. Коричнево-белый
8. Коричневый

Какую схему выбрать? Для большинства домашних сетей подойдет схема T568B. Важно использовать одинаковую схему на обоих концах кабеля!

Пошаговая инструкция по обжиму витой пары

Теперь, когда вы подготовили кабель и выбрали схему, можно приступать к обжиму:

1. Расположите проводники в порядке, соответствующем выбранной схеме
2. Выровняйте концы проводников и обрежьте их так, чтобы они были одинаковой длины
3. Вставьте проводники в коннектор RJ-45, убедитесь, что они дошли до конца

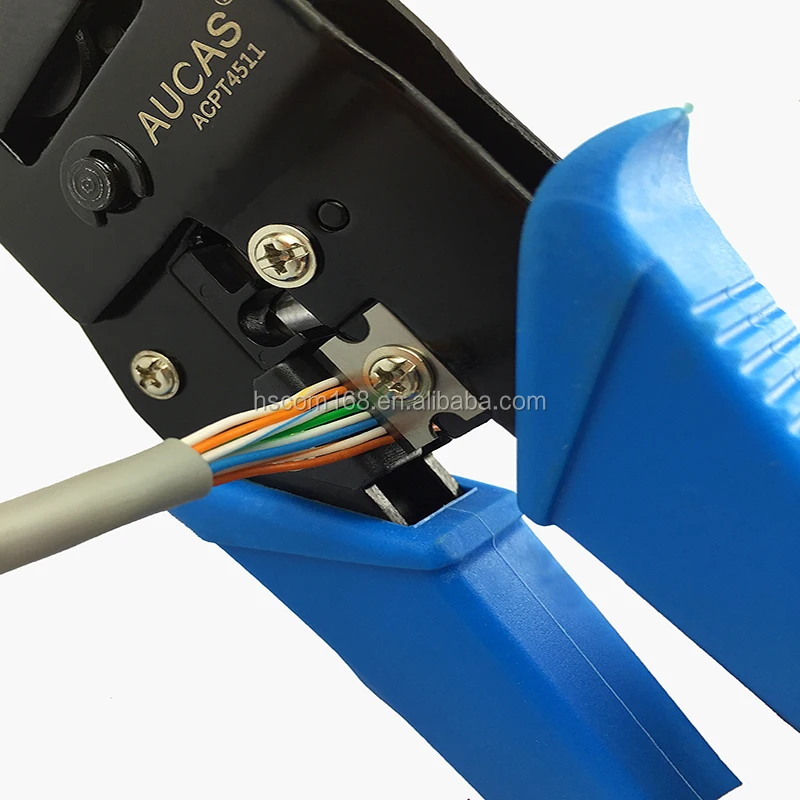

4. Поместите коннектор с кабелем в обжимной инструмент
5. Сожмите ручки инструмента до упора, чтобы обжать коннектор
6. Повторите процедуру для другого конца кабеля

Совет: Перед обжимом убедитесь, что все проводники расположены правильно и дошли до конца коннектора.

Проверка правильности обжима витой пары

После обжима важно проверить правильность выполнения работы. Для этого можно использовать следующие методы:

• Визуальный осмотр: проверьте, все ли проводники вошли в коннектор и расположены в правильном порядке
• Тестер для витой пары: позволяет проверить целостность всех проводников и правильность их подключения
• Подключение к сетевому оборудованию: если загорается индикатор подключения, значит кабель работает

Что делать, если обжим выполнен неправильно? В этом случае необходимо отрезать коннектор, заново зачистить кабель и повторить процедуру обжима.

Типичные ошибки при обжиме витой пары

При самостоятельном обжиме витой пары новички часто допускают следующие ошибки:

• Неправильный порядок проводников
• Недостаточно глубокая вставка проводников в коннектор
• Повреждение изоляции отдельных проводников
• Использование разных схем обжима на концах одного кабеля
• Недостаточно сильное обжатие коннектора

Как избежать этих ошибок? Внимательно следуйте инструкции, не торопитесь и проверяйте каждый этап работы. С опытом процесс обжима будет даваться вам все легче.

Преимущества самостоятельного обжима витой пары

Почему стоит научиться обжимать витую пару самостоятельно?

• Экономия денег на услугах специалистов
• Возможность быстро создать кабель нужной длины
• Развитие полезного навыка для домашнего мастера
• Лучшее понимание принципов работы компьютерных сетей
• Возможность быстро устранить проблемы с сетевым подключением

Стоит ли учиться обжимать витую пару, если вы не профессионал? Безусловно, этот навык пригодится любому, кто хочет самостоятельно создавать и обслуживать домашнюю сеть.

Как правильно обжать интернет кабель 8 RJ 45 самому

Интернет и Wi-Fi

Как грамотно обжимать интернет кабель спецальным инструментом

Админ, Вячеслав24.08.2022Last Updated: 24.08.2022

0 85 Время чтения: 2 мин.

Как правильно обжать интернет кабель 8

Как правильно обжать интернет кабель 8 RJ 45 самому – в этой статье я расскажу про обжим интернет кабеля RJ 45 (интернет кабель витая пара + коннектор RJ-45). Какие нужны инструмнты.

• Витая пара представляет собой специальный кабель связи (сетевой кабель), состоящий из нескольких пар изолированных проводников, которые скручены между собой.

Провод покрыт пластиковой оболочкой. Длинна такого кабеля может быть различной. Скручивание проводков необходимо для улучшения связи между собой, уменьшения электромагнитных помех от внешних источников.

Посмотрите инструмент для обжима интернет кабеля на Яндекс.Маркете!

• Обжим интернет кабеля RJ 45 делается для использования в компьютерных сетях (ethernet) и в телекоммуникациях. Например все мы знаем что роутер подсоединяется к компьютеру с помощью специального кабеля.

Это тот самый кабель витая пара, на концах которого имеются коннекторы, называющиеся 8P8C (в народе RJ-45).

В настоящее время этот вид кабеля нашел широкое применение в компьютерных сетях (для связи нескольких компьютеров между собой через хаб или напрямую от маршрутизатора.)

Обжим коннектора интернет кабеля

Существует два способа обжима сетевого кабеля:

1. Прямой
2. Перекрестный

Как правильно обжать интернет кабель 8 RJ 45 самому: необходим специальный инструмент для обжимки, советую PROconnect HT-210N!

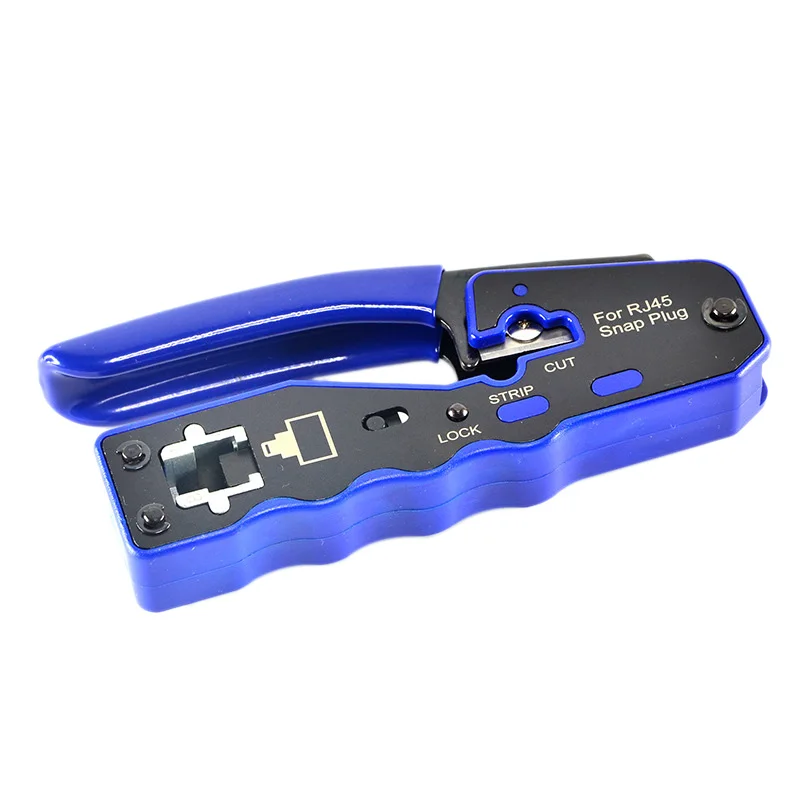

PROconnect HT-210N – это недорогой инструмент для обжимки интернет кабеля. Есть и за 2 и за 3 тысячи, но вы же не профессиональный работник в it фирме, вам для себя, поэтому не нужно переплачивать!

Я этим инструментом пользуюсь уже 5 месяцев после того как мой старый сломался. Также купил на Яндекс маркете. Все работает!!

Первый вариант применяется для подключения компьютера и свита/хаба. Вторая схема используется для соединения двух пк напрямую и для соединения некоторых устаревших моделей свитчей или хабов (uplink порт например).

PROconnect HT-210N

• Для проверки грамотности обжимки кабеля (витая пара), кроме визуального осмотра, есть специальные приборы – LAN-тестеры.

Такое приспособление включает в себя приемник и передатчик. Передатчик поочерёдно даёт сигнал на каждую из восьми жил витой пары.

• Дублируется эта передача зажиганием одного из восьми светодиодов. А на приёмнике, который подсоединен к другому концу линии – загорается один из восьми светодиодов.

Если на передаче и на приёме светодиоды зажигаются подряд, то это свидетельствует о том что кабель был обжат правильно.

• Обжим интернет кабеля RJ 45 требуется в случае если вам провели интернет но по каким то причинам не обжали сетевой кабель.

Или если кабель случайно повредили, перерезали. Бывает что просто кабель слишком длинный и нужно его укоротить.

Вы также можете почитать про такой вид кабеля как пигтейл (его разновидности, предназначения и функции, отличие от патч корда) на этой странице сайта. Теперь вы знаете как правильно обжать интернет кабель 8 RJ 45 самому.

Как обжать сетевой кабель (витую пару). 4 Способа

Смотрите это видео на YouTube

НА ГЛАВНУЮ





Подписывайтесь на мой канал!

цены, отзывы и рейтинг мастеров по ремонту — «МастерДел»

Евгений Александрович Иванов

обжатие витой пары

Услуги: компьютеры, системные администраторы, IT-аутсорсинг

Сертификат IT-специалиста, Windows Server R2 (2014 г.).

Опыт работы – с 2012 года.

Скидка 10%

скидка при повторном обращении

компьютеры 3 000 ₽

настройка интернета 3 000 ₽

настройка роутеров 3 000 ₽

усиление интернет-сигнала 3 000 — 5 000 ₽

Еще 11 услуг

Хороший специалист. Мало слов, много дел. Всё профессионально.

Все отзывы

Выбрать

Андрей Валерьевич Родин

мастер интернет обжать кабель

Услуги: компьютеры, системные администраторы, подключение ТВ / интернета

Профильное образование: Московский государственный университет информационных технологий, радиотехники и электроники, факультет информатики и вычислительной техники (2011 г.).

Опыт работы – с 2010 года.

компьютеры 1 000 — 3 500 ₽

Ремонт компьютеров и ноутбуков договорная

ремонт ноутбуков договорная

чистка ноутбуков договорная

Еще 11 услуг

Быстро, четко, все вопросы решили сразу. Спасибо!

Все отзывы

Выбрать

Дмитрий Сергеевич Громыко

витая пара обжим

Услуги: электрика, мелкий ремонт, мебель

Образование: Кемеровский технический колледж, специальность – техник-электрик.

Кемеровский технологический институт пищевой промышленности, специальность – инженер автоматизации технологических процессов и производств.

Группа допуска – до 10000 Вольт.

Опыт частной деятельности – с 1996 года.

электрика 560 ₽/точка

монтаж электропроводки договорная

диагностика электрической сети договорная

штробление под проводку 200 ₽/пог. м

Еще 11 услуг

Работа сделана быстро и качественно👍

Все отзывы

Выбрать

Андрей Константинович Недбайлов

Услуги: электрика, подключение ТВ / интернета, системы безопасности

Образование: Строительно-монтажный колледж (г. Бельцы), ремонт и эксплуатация электрического и электромеханического оборудования, техник-электрик (2004 г.).

Электрик 3 разряда.

Допуск по электробезопасности – 3 группа.

Опыт работы – с 2007 года.

Выполненные работы: РАМ им. Гнесиных – участие в капитальной реставрации; Москва-Сити, башня Федерации Запад – 23, 28 этажи, башня Империя – 23 этаж, бригадир-электромонтажник.

электрика договорная

монтаж электропроводки договорная

штробление под проводку договорная

штробление в бетоне договорная

Еще 11 услуг

Ребята настоящие профессионалы, знают свою работу на все 100%, приятно было с ними работать, при замере Андрей был вовлечен на все 200%, подсказывал д. ..

Все отзывы

Выбрать

Вадим Сергеевич Пилипенко

Услуги: подключение ТВ / интернета, подключение телефона, прокладка кабеля

Образование:

• Сибирский государственный университет телекоммуникаций и информатики, инженер, 2000–2005 гг.

• Учебные курсы в учебном центре Siemens, 2012 г.

• Курсы повышения квалификации в учебном центре Avaya, 2019 г.

оконцевание кабеля договорная

слаботочные работы договорная

подключение ТВ / интернета договорная

установка интернет-розеток договорная

Еще 11 услуг

Отличный специалист. Быстро договорились, быстро приехал, все в срок.

Все отзывы

Выбрать

Александр Рамазанович Елхазин

Услуги: системы безопасности, прокладка кабеля, монтаж кабель-канала

Опыт работы – с 2008 года.

слаботочные работы договорная

системы безопасности договорная

установка домофона 2 000 ₽

ремонт домофона 500 — 2 000 ₽

Еще 11 услуг

Спасибо за работу! Вовремя приехал, устранил реполадку. Все работает. Рекомендую!

Все отзывы

Выбрать

Сергей Владимирович Иванченко

Услуги: подключение ТВ / интернета, установка антенн, подключение спутникового ТВ

Опыт работы – с 2014 года.

настройка спутникового ресивера 1 500 ₽

слаботочные работы 2 000 ₽

подключение ТВ / интернета 1 500 — 3 000 ₽

установка антенн 1 500 — 2 800 ₽

Еще 11 услуг

Отличный специалист: всегда был на связи, приехал вовремя, с поставленной задачей справился оперативно.Не любит обсуждать рабочие моменты но попереп…

Все отзывы

Выбрать

Александр Михайлович Самсонов

Услуги: компьютеры, системные администраторы, IT-аутсорсинг

Образование:

• Московский институт коммунального хозяйства и строительства, инженер по специальности «ПСМИиК», 1995–2002 гг.

• Академия рынка труда, НОУ «Арт», техническое обслуживание ПК, настройка и установка устройств и программ ПЭМВ, 2010 г.

• МОУЦ «Нахабино», обеспечение безопасности персональных данных при их обработке в информационных системах персональных данных, 2012 г.

Опыт:

• Администрация муниципального образования г.п. Томилино, главный специалист отдела информационно-технического обеспечения, 2012–2015 гг.

Скидка 100%

Договор и гарантия на всю работу. Выезд на заказ — бесплатно. Расходные материалы каждому заказчику в подарок. Индивидуальный и неформальный подход к каждому заказу.

оконцевание кабеля договорная

подключение ТВ / интернета договорная

установка интернет-розеток договорная

подключение телевизора договорная

Еще 11 услуг

Хорошая работа, быстро договорились, Александр быстро приехал и все отлично сделал. Мы довольны, спасибо большое!

Все отзывы

Выбрать

Вячеслав Сергеевич Маркевич

Услуги: подключение ТВ / интернета, настройка интернета, настройка роутеров

Образование:

• Учебный центр HikVision, г. Москва, международный сертификат «Сертификационная программа HCSA V 9 (HikVision Certified Security Associate)», статус — «Сертифицированный технический специалист HikVision в сфере безопасности и видеонаблюдения», 2022 г.

• Учебный центр HiWatch, г. Москва, международный сертификат «Сертификационная программа Hiwatch Academy Rev3.5», статус — «Сертифицированный технический специалист HiWatch в сфере безопасности и видеонаблюдения», 2022 г.

Опыт:

• ООО «Флайлинк», монтажник слаботочных систем, 2015 г.

• ООО «ТК ТЕЛ», старший монтажник, 2015–2016 гг.

• ООО «Теслател», линейный инженер — 5 лет.

• ООО «Теслател». Заместитель руководителя отдела строительства и подключений — 2 года.

Достижения:

• Аккредитация на подключение каналов связи и видеонаблюдения на чемпионате мира по футболу FIFA-2018 в России.

• Аккредитация на подключение каналов связи теннисного турнира «ВТБ Кубок Кремля» в ледовом дворце «Крылатское», 2019 г.

Скидка 100%

обеспечивается БЕСПЛАТНАЯ удаленная поддержка на 3 месяца.

настройка интернета 2 500 ₽

настройка роутеров 2 500 ₽

усиление интернет-сигнала 2 500 ₽

слаботочные работы 2 500 ₽

Еще 11 услуг

Вячеслав отличный специалист, помог мне с сетевыми розетками, и проконсультировал по еще нескольким вопросам! Рекомендую. Спасибо!

Все отзывы

Выбрать

Николай Федорович Костин

Услуги: компьютеры, IT-аутсорсинг, установка / настройка программного обеспечения

Образование:

• РТУ МИРЭА (г. Москва), специальность – конструирование и производство радиоэлектронных средств, 2019 г.

Опыт:

• Опыт работы — 8 лет.

Скидка 10%

Постоянным клиентам скидка 10% и более

компьютеры 500 — 10 000 ₽

ремонт компьютеров 500 ₽

ремонт ноутбуков договорная

чистка ноутбуков 1 500 — 2 000 ₽

Еще 11 услуг

Время исполнения, цена )))

Все отзывы

Выбрать

Михаил Викторович Балин

Услуги: электрика, подключение ТВ / интернета, системы безопасности

Образование:

• Московский государственный технический университет им. Н.Э. Баумана, квалификация – инженер, 2000–2006 гг.

Опыт:

• Опыт работы — 16 лет.

электрика 1 000 ₽/точка

слаботочные работы 5 000 ₽

системы безопасности 7 000 ₽

установка домофона 5 000 ₽

Еще 11 услуг

Михаил отремонтировал домофон, работу сделал хорошо. Главное – все работает. Могу рекомендовать данного специалиста.

Все отзывы

Выбрать

Константин Викторович Павлов

Услуги: компьютеры, подключение ТВ / интернета, установка антенн

Опыт работы – с 2008 года.

подключение ТВ / интернета 2 000 ₽

установка антенн 2 500 ₽

установка телевизионной антенны 2 500 ₽

настройка антенн 2 500 ₽

Еще 11 услуг

Понравилось все

Все отзывы

Выбрать

Евгений Константинович Троилов

Услуги: мелкий ремонт, электрика, системы безопасности

Образование: ПТУ-191 (г. Москва), специальность – радиомонтажник аппаратуры и приборов широкого профиля 3 разряда (1988 г.).

Опыт работы – с 2002 года.

электрика договорная

ремонт розеток договорная

ремонт электропроводки договорная

ремонт выключателей договорная

Еще 11 услуг

Очень грамотный мастер, разобрался со сложными светильниками, устранил проблемы.

Все отзывы

Выбрать

Виталий Игоревич Довгалев

Услуги: электрика, демонтаж электрики, установка розеток и выключателей

Образование:

• Губкинский горный колледж, 2002–2006 гг.

Опыт:

• Частный опыт — 14 лет.

электрика 400 — 1 000 ₽

замена электропроводки договорная

аварийный выезд электрика 1 500 — 3 000 ₽

разводка электропроводки 100 ₽/пог. м

Еще 11 услуг

Отличный электрик! Все выполнил качественно и в оговорённые сроки. Планирую продолжить с ним работать.

Все отзывы

Выбрать

Андрей Васильевич Колмаков

Услуги: компьютеры, системные администраторы, IT-аутсорсинг

Образование:

• МГТУ «Станкин», факультет механики и управления, квалификация – инженер, специальность – металлообрабатывающие станки и комплексы, специализация – маркетинг и информатика в станкостроении, 2001–2007 гг.

Опыт:

• Проектировщик слаботочных систем, 2002–2005 гг.

• Системный администратор, 2003–2007 гг.

• Руководитель ИТ-проекта, 2007–2015 гг.

• Руководитель отдела управления IТ-проектами, 2015–2021 гг.

• Старший IТ-менеджер — 1 год.

Достижения:

• Серебряная медаль за особые успехи в учении, 1991–2001 гг.

• Сертифицированный инсталлятор Legrand, 2009 г.

• Сертифицированный специалист APC, «Обзор инженерной инфраструктуры», 2010 г.

• Сертификат от D-link, обеспечение доступа в интернет при помощи интернет-шлюзов D-link. Решение VPN, 2010 г.

• Сертификат по безопасности беспроводных сетей от Моторола, 2012 г.

• Сертифицированный инженер Netgear, 2013 г.

• Сертификат по кибербезопасности от Huawei, 2020 г.

• Сертификат по системам ЦОД от Huawei, 2020 г.

• Сертификат по беспроводным сетям от HUAWEI, 2020 г.

• Сертификат по локальным сетям от Huawei, 2020 г.

• Сертификат по компьютерным сетям от Huawei (с 2022 г. ).

• Сертификат СРП-3, 2020–2025 гг.

• Сертификат PME, 2022–2026 гг.

Скидка 25%

При работе удаленно (Anydesk, TeamViewer, Google remote desktop,Radmin, RDP, Web-доступ).

компьютеры 1 000 — 2 500 ₽

настройка интернета 1 000 — 2 500 ₽

настройка роутеров 600 — 2 500 ₽

усиление интернет-сигнала договорная

Еще 11 услуг

Протестировал и обновил ноутбук — все сделал великолепно, биос, драйвера и ОС в актуальном состоянии! Спасибо огромное!

Все отзывы

Выбрать

Михаил Андреевич Панков

Услуги: электрика, демонтаж электрики, монтаж электропроводки

Образование:

• ПТУ №12 г. Подольска, квалификация – электромонтёр по ремонту и обслуживанию электрооборудования, 2002–2005 гг.

Опыт:

• ООО «Вентстройсервис», электромонтёр, 2005 г.

• ООО «Главный энергетик», электромонтажник, 2006–2007 гг.

• ООО «Велунд Индастриел», оператор-наладчик, 2009–2011 гг.

• ООО «БИНЭЛру» электромонтажник, 2012–2014 гг.

• ООО «Бэтта-монтаж», электромонтажник, 2014–2015 гг.

• ООО «АСТ Технолоджи», электромонтажник, 2015–2016 гг.

• ООО »Невис ЭКО», электромонтажник, 2016–2018 гг.

• ООО «БИНЭЛ», электромонтажник, 2018–2019 гг.

Скидка 10%

От 10 точек.

электрика договорная

монтаж электропроводки договорная

разводка электропроводки договорная

замена электропроводки договорная

Еще 11 услуг

Михаил хороший специалист, все сделал аккуратно и в обещанные сроки! Спасибо!

Все отзывы

Выбрать

Алексей Александрович Корец

Услуги: электрика, подключение ТВ / интернета, монтаж электропроводки

Опыт работы – с 2008 года.

электрика договорная

монтаж электропроводки договорная

диагностика электрической сети 2 000 ₽

монтаж кабель-канала 250 ₽/пог. м

Еще 11 услуг

При встрече Алексей подсказал, как сделать лучше, указал на ошибки. Всё объяснил понятно, доступно, вежливо.Сами работы выполнял с товарищем. Сделали…

Все отзывы

Выбрать

Сергей Юрьевич Буров

Услуги: электрика, установка систем «Умный дом», установка альтернативных источников энергии

Образование: Военная инженерно-космическая академия им. Можайского (г. Санкт-Петербург), специальность – инженер-строитель систем жизнеобеспечения наземных и подземных комплексов космический сил (1996 г.).

Инженер, 4 группа допуска по электробезопасности.

Опыт работы – с 1996 года.

Скидка 5%

если нужно выполнить несколько монтажных работ

электрика договорная

монтаж электропроводки договорная

диагностика электрической сети 1 500 ₽

поиск скрытой проводки договорная

Еще 11 услуг

Очень хороший и профессиональный мастер. Все сделал быстро и качественно. Рекомендую.

Все отзывы

Выбрать

Рахманов Михаил Петрович

Услуги: подключение ТВ / интернета, настройка интернета, настройка роутеров

Образование:

• Колледж телекоммуникаций МТУСИ, направление «Сети связи и системы коммутации» (с 2019 г.).

подключение ТВ / интернета договорная

прокладка интернет-кабеля договорная

обжим витой пары договорная

диагностика интернет-кабеля договорная

Еще 11 услуг

Все отлично!

Все отзывы

Выбрать

Кирилл Николаевич Костенко

Услуги: электрика, системы безопасности, установка розеток и выключателей

Опыт работы – с 2008 года.

электрика договорная

прокладка кабеля 40 ₽/пог. м

слаботочные работы договорная

системы безопасности 1 500 ₽

Еще 11 услуг

Выполнил свою задачу превосходно. Хороший специалист, рекомендую.

Все отзывы

Выбрать

Показать еще

12345…12

обжим витой пары — как выбрать мастера в Москве?

Вы можете найти мастера по каталогу или создать заказ — тогда специалисты откликнутся сами. «MasterDel.ru» представляет лучших мастеров по услуге «обжим витой пары».

обжим витой пары — какой средний рейтинг мастера в Москве?

4.75 средняя оценка мастера в категории обжим витой пары в Москве на основе 171 проверенных отзывов

Кабель

— Как работает обжимной инструмент RJ45?

спросил 1 год, 10 месяцев назад

Изменено 1 год, 10 месяцев назад

Просмотрено 6к раз

Существует множество видео и описаний того, как использовать обжимной инструмент RJ45. Я видел несколько и даже пробовал обжимной инструмент, но я все еще не понимаю как делает что делает.

Что именно происходит с восемью проводами внутри обжимного инструмента и почему нет необходимости снимать изоляцию с восьми проводов перед помещением кабеля в обжимной инструмент?

• кабель
• rj45

2

При обжиме кабеля металлические контактные площадки внутри головки RJ45 «врежутся» в изолированный кабель Ethernet.

Большинство разъемов RJ45, которые использовались один раз, также имеют часть в середине разъема, которая будет раздавлена ​​во время обжима, гарантируя, что кабель не будет легко вытягиваться из контактных площадок.

Есть несколько разъемов RJ45, которые позволяют снять головку, но они чаще всего используются в коммерческой среде (и в большинстве случаев они значительно дороже). Однако эти головки обычно не требуют никаких инструментов.

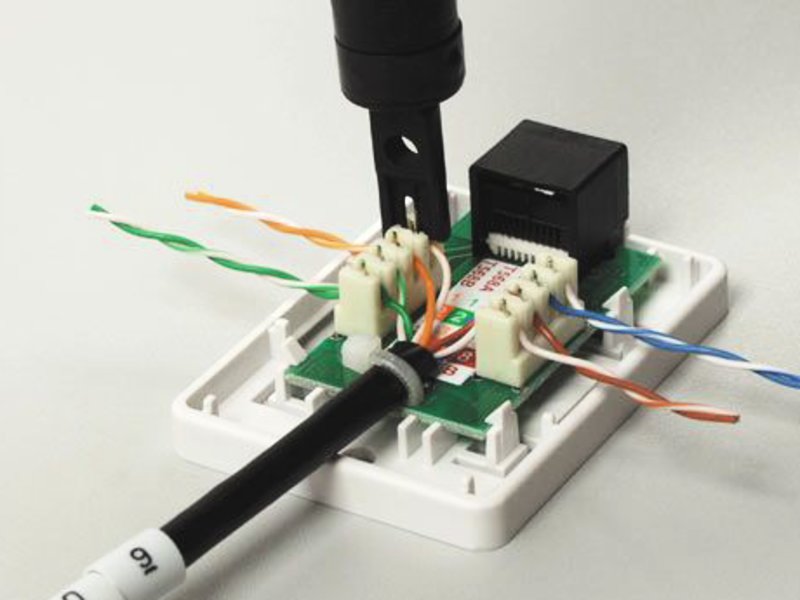

Аналогичный подход применяется при использовании коммутационной панели, где металлические контактные площадки коммутационной панели разрезают изоляцию кабеля Ethernet и создают цепь, проникая через пластик кабеля.

Источник изображения: https://www.vpi.us/installation/assemble-cat5e-rj45-plg-flt.html

2

Поскольку волшебство происходит внутри коннектора, а не в обжимном инструменте, он не обязательно нужен для изготовления работающего кабеля. Выполнив это один раз вручную, вы поймете, что происходит внутри обжимного инструмента.

Он просто прижимает все одновременно и с одинаковой силой, что делает кабель более надежным.

См. напр. wikiHow’s Крепление разъемов RJ-45 без обжимного инструмента. Поскольку штифты врезаются в провод, вы можете вдавливать их один за другим, используя, например, плоская отвертка.

6 Нажмите на штифты плоской отверткой. Найдите маленькие металлические штифты на концах канавок разъема. Используйте тонкую плоскую отвертку, чтобы надавить на каждый штифт. Вставьте контакты 1 за 1, чтобы они полностью вдавились в каждый провод.

4

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.
