Обжим кабеля интернет: Как обжать сетевой кабель своими руками?

Обжим кабеля для интернета своими руками: устройство и подключение коннектора

Совершенствуя домашнюю сеть, довольно часто приходится заниматься прокладкой LAN-кабеля. Достаточно сложно превратить витую пару в коммутационный кабель либо полноценную линию. Однако ознакомившись с подробной информацией относительного того, как обжать интернет кабель, можно справиться с задачей самостоятельно.

Для обжима интернет кабеля понадобятся простейшие инструменты



Займы

Подбор кредита

Дебетовые карты

Кредитные карты

Счет РКО

Рефинансир
ование

Осаго

Ипотека

Вклады

Инвестиции

Несколько слов об устройстве LAN-кабеля

Нередко возникает ситуация, когда необходимо изготовить новые патч-корды либо провести ремонт LAN-кабеля. Несмотря на популярность соединения по вай-фай, все больше пользователей отдает предпочтение проведению коммутации с помощью проводов. Именно такой метод подключения позволяет добиться устойчивой подачи сигнала.

LAN-кабель нередко выходит из строя. Чаще всего подобная неприятность случается на фоне:

• облома фиксатора на корпусной части коннектора;
• износа контактной группы коннектора;
• случайных повреждений и т. д.

Прежде чем приступать к изучению информации по теме — как обжать провод для интернета, следует разобраться в устройстве LAN-кабеля.

Какой кабель рекомендуется применять

Внешняя изоляционная оболочка LAN-кабеля скрывает несколько пар проводов, которые спирально свиты. Количество пар может быть разным. Провода имеют цветовую маркировку. Довольно часто специалисты используют в работе кабеля с 4 парами.

Согласно уровню внешней защиты от помех, кабели подразделены на следующие категории:

• UTP. Бюджетный вариант. Пары проводов закрываются простейшей изоляционно-защитной оболочкой. Экранирование не предусмотрено. Передающие характеристики не содержат недостатков. Главным минусом считается снижение качества передачи сигналов в случае попадания в зону электромагнитных помех. Даже расположенная поблизости проводка 220 вольт становится причиной проблем.
• FTP. Внешняя оболочка скрывает не только провода, но и сплошной экран из фольги, выполняющий функции защиты от наводок. FTP кабели могут соседствовать с силовой линией. Благодаря экранированию они будут надежно защищены от помех.
• STP. Данный стандарт обеспечивает максимальную защиту сигналов от внешних помех. Производитель использует экранирование и индивидуально оплетает фольгой каждую витую пару.

Для справки! STP кабели целесообразно использовать на промышленном оборудовании либо в крупном дата-центре. В квартире такие кабели можно не прокладывать. Это будет излишней мерой предосторожности.

Телевизор и роутер можно подключить по прямой схеме

Как устроен коннектор

Коммутирующий элемент, расположенный на кончике кабеля, получил название коннектора для интернет-кабеля. Конструкция большинства моделей схожа. Пластиковая корпусная часть нередко выполнена в прозрачных тонах. Это дает возможность держать под визуальным контролем процесс монтажа.

С противоположной стороны от контактной группы размещается защелка, надежно фиксирующая коннектор в гнезде сетевой карты. С задней части можно найти проем, позволяющий завести кабель. Немного выше размещается фиксирующая планка, которая выступает наружу. В ходе обжима планка смещается вниз и плотно зажимает внешний изоляционный слой кабеля. Благодаря этому соединение будет надежно зафиксировано.

Внутренняя полость коннектора расходится на 8 цилиндрических каналов. Под один контакт невозможно запихнуть пару проводов. Бронзовые либо латунные контакты расположены соосно с цилиндрическими каналами. В нижней части каждого канала имеется несколько ножевых выступов.

Для справки! Во время обжима коннектора (джека), контакты смещаются вниз. Каждый из ножевых выступов прокалывает провода. Благодаря этому обеспечивается электрический контакт с проводником.

Некоторые модели содержат дополнительную вставку. Приобретая коннекторы, следует купить изолирующие колпачки, защищающие LAN-кабель от опасных перегибов, а защелку от облома. Использование колпачков разного цвета дает возможность не путаться в сложных узлах разветвления сети.

Какие схемы обжима могут применяться

Ниже можно ознакомиться с основными схемами обжима интернет-кабеля. Какой именно схеме отдать предпочтение зависит от того, какие устройства связаны между собой.

Прямое подключение (Straight)

С помощью прямого подключения проводится коммутация различных устройств: компьютера и маршрутизатора, роутера и коммутатора, компьютера и коммутатора и т. д.

Главной особенностью данного вида подсоединения считаются идентично расположенные провода в контактах обоих коннекторов. Стоит учитывать, что при скорости не более 100 Мбит/с будут задействованы лишь 4 проводника. Остальные использоваться не будут. Для того чтобы удешевить локальную сеть, необходимо использовать кабели с 2 витыми парами. Таким образом, в коннектор потребуется завести 4 проводника.

Все жилы витой пары маркируются определенным оттенком

Перекрестное подключение (Cross-Over)

Подобное соединение применяется в случаях, когда есть необходимость подключить однотипные устройства (к примеру, соединить компьютер с компьютером). Данная схема довольно сложная и не пользуется популярностью. Современные цифровые устройства оснащают интерфейсом Auto MDI-X. Благодаря этому система получает возможность автоматически определять тип подключения и переходить на оптимальный тип коммутации. С одной стороны пары с цветовой схемой зеленый — бело-зеленый и оранжевый — бело-оранжевый должны поменяться местами.

Четыре жилы

Стоимость четырехжильной витой пары намного ниже, нежели восьмижильного кабеля. Скорость передачи при использовании данного кабеля будет ограничена до 100 Мбит/с. Специалисты рекомендуют отдавать предпочтение такому проводу в случаях, когда у пользователя установлен 100 мегабитный сетевой адаптер.

Необходимые инструменты для обжатия витой пары

Перед тем, как обжать провод для интернета, нужно подготовить необходимые инструменты. Прежде всего, потребуется подготовить несколько коннекторов, формат которых RJ-45. Также для работы с кабелем потребуется кримпер (обжиматель). В продажу поступают различные модели кримперов — многофункциональные, предназначенные для конкретных разновидностей коннекторов.

Для защиты кабеля от перегиба нужно купить резиновые наконечники, одевающиеся поверх коннектора. С их помощью можно предотвратить выскакивание провода сети Internet из гнезда. Также потребуются клипсы для закрепления кабелей.

Обжим интернет-кабеля

Ниже можно ознакомиться с наиболее популярными способами обжима интернет-кабеля, которые можно проводить в домашних условиях.

Как правильно — с помощью пресс-клещей (кримпера)

Обжимку проводов удобнее всего проводить с помощью кримпера. Ниже можно ознакомиться с пошаговым руководством данного процесса.

1. Первым делом мастера избавляются от старого джека и зачищают жилы от внешней оболочки.
2. От отрезанного края отмеряют длину и вставляют кабель в зачищенную область.
3. Воспользовавшись кримпером шнур откусывают, а цветные жилы распутывают. Чрезмерно длинные кабеля лучше всего укоротить.
4. Проводку располагают в правильной последовательности. Жилы должны быть вставлены так, чтобы во внутреннюю область залезла внешняя оплетка.
5. В зону обжима помещается шнур. Его нужно зажать с помощью кримпера. при этом главное не пережать кабель.

После замены обжатый кабель вставляют в порт для проверки соединения.

Для справки! Использование кримпера позволяет намного быстрее справиться с задачей обжимки проводов.

Использование кримпера позволяет быстро проводить работы по обжиму

Как можно в экстренных случаях — с помощью отвертки

Если пресс клещей не оказалось под рукой, не беда! Функцию обжимника может выполнить отвертка.

Пошаговый процесс:

1. Первым делом, потребуется заняться оголением кабеля и сверкой длины проводов и джека.
2. Жилы выравниваются и подрезаются.
3. Цветные провода распределяют согласно схеме и помещают внутрь разъёма RJ-45. При этом часть изоляции должна попасть в коннектор.
4. С помощью отвертки придавливается планка зажима джека.
5. Контакты разъема RJ-45 вдавливаются в изоляцию жил сетевого кабеля.

Провода нужно утопить в оплетку цветных жил. Придерживаясь пошагового руководства можно самостоятельно переобжать провода.

Использование специальных самообжимающихся коннекторов

В продажу поступают модели коннекторов, которые могут самостоятельно обжиматься. Самообжимные джеки могут называться безинструментальными.

Алгоритм выполнения работы опрессовки:

1. Мастера зачищают интернет-кабель от оплетки.
2. Витые пары расплетают, выпрямляя каждый из проводков.
3. Крышки коннекторов открывают, а провода заводят сверху в подходящие по цвету пазы блока коммутации.
4. Корпусную часть закрывают до появления щелчка.

Опрессовать кабель таким образом довольно просто. При этом можно не беспокоиться о надежной фиксации проводов.

Обратите внимание! С помощью расключения посредством распаечных коробов можно свести к минимуму риск поражения от тока.

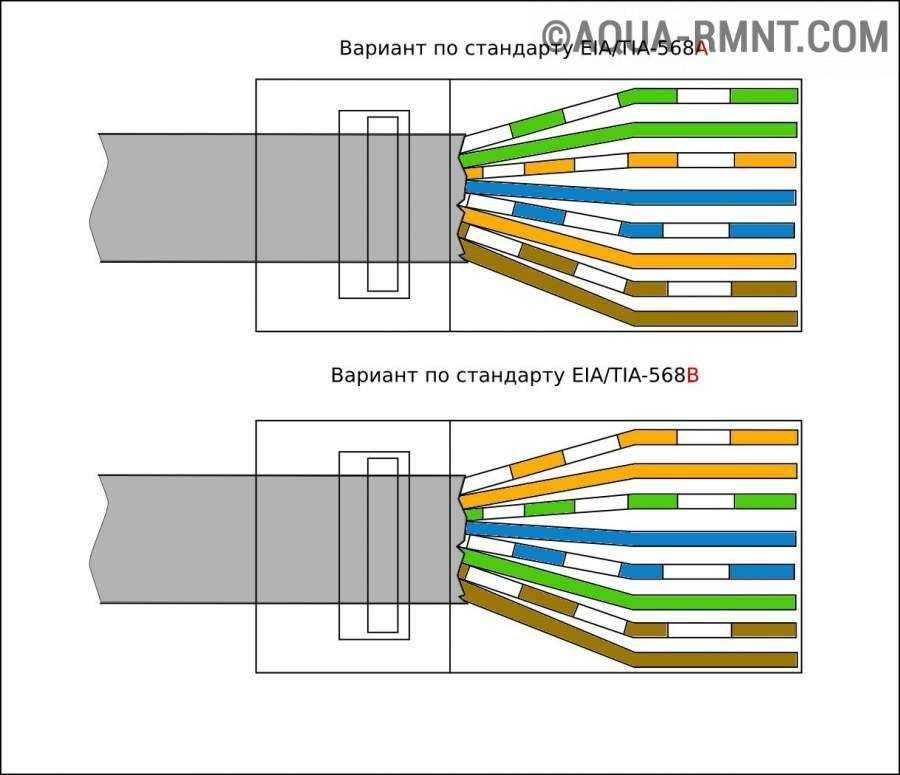

Какая последовательность проводов в интернет кабеле

Если есть необходимость подсоединить к розетке жилы витой пары сетевого шнура, необходимо разобраться с цветовой гаммой проводов на клеммах. Немаловажно обеспечить правильный порядок цветов при подключении. Специалисты выделяют пару стандартов присоединения А и В. Схема должна дублировать расположение проводящих каналов в розетке. Каждая из пар проводников обозначена определенным цветом: бело-оранжевая оранжевым, бело-синяя синим и т.д.

Порядок проводников нужно поставить по цвету правильно:

• зелёный с белым;
• зелёный;
• оранжевый с белым;
• синий;
• синий с белым;
• оранжевый;
• коричневый с белым;
• коричневый.

Учитывая рекомендации специалистов можно успешно выполнить распиновку в домашних условиях.

Кабельный тестер понадобится для проверки качества проведенной распиновки

Как проверить качество обжима интернет-кабеля

После того, как работы будут завершены, нужно заняться проверкой качества обжимки.

Кабельный тестер

Самостоятельный процесс тестирования можно выполнять с помощью кабельного тестера. С его помощью можно найти обрывы и оценить качество обжимки. Пользоваться спецсредством легко.

Мультиметр

Провести проверку качества можно и обычным мультиметром. Для этого выставляют опцию прозвона и приступают к тестированию каждого цвета с обеих сторон провода.

Подключение устройства, с другими устройствами

Когда процесс обжимки будет завершен, нужно выполнить прямое подключение. Одну сторону шнура потребуется присоединить к роутеру. При правильно выполненной распиновке красного крестика на сетевом адаптере не будет. При этом на маршрутизаторе загорится светодиод.

Как отремонтировать или поменять штекер на сетевом кабеле

Ниже можно ознакомиться с фишками, которые помогут заменить штекер на кабеле либо исправить его. Для этого мастеру потребуется отвертка. Для того, чтобы сделать монтаж, стоит воспользоваться предложенной ниже инструкцией.

1. Изоляция снимается с кабеля, а жилы раскручиваются.
2. На следующем этапе отмеряется длина по всей корпусной части штекера. Проводки должны доходить до контактов.
3. После этого потребуется установить кабель, зафиксировав каждую из жил по каналам контактов.
4. Контакты втапливают в жилки.

После этого кабель проверяется на работоспособность.

Нередко штекер перестает нормально функционировать. Возникает это на фоне:

• внутреннего разрыва кабеля;
• плохого контакта штекера со слотом сетевой платы.

Проблема может возникнуть и в случае, когда жилы не соприкасаются с контактами устройства.

Специалисты рекомендуют не терять времени и провести проверку с помощью тестера/мультиметра. Каждый проводок потребуется не спеша прозвонить. Для этого один щуп устанавливают на определенный участок провода, а другой на вторую часть кабеля. На каждую из жилок поочередно будет подаваться напряжение. В случае разрыва таким образом будет просто найти неполадку.

Ошибки, допущенные при обжатии

Нередко начинающие мастера допускают ошибки во время обжимки проводов. К самым распространенным стоит отнести:

• Неправильную сортировку жил перед обжатием согласно цветовым схемам. Из-за того, что производители нередко окрашивают оплетку в тусклые тона, мастера с плохим зрением путают цветовую гамму некоторых пар. Очень важно внимательно отнестись к выполнению данного задания.
• Не до конца вставленный проводник в коннектор.
• Использование старого кримпера, который начал обжимать с браком.

Чтобы избежать ошибок, стоит внимательно выполнять распиновку и придерживаться рекомендаций специалистов.

Защитная оболочка витых пар должна на 0,6 мм входить в коннектор

Если возникает необходимость самостоятельно обжать интернет кабель, а опыта в данном деле нет, не стоит паниковать. Воспользовавшись описанными выше способами обжимки провода можно с легкостью решить проблему своими руками.

Последнее обновление — 10 июля 2022 в 11:22

Как обжать интернет-кабель в домашних условиях

Ни один современный дом, квартира или офис не обходится без  компьютерной техники, подключение которой как к сети Интернет, так и к локальной сети, осуществляется посредством специализированных интернет-кабелей.

О том, как подключить такие кабели и обжать их коннекторами, пойдет речь в данной статье.

Содержание

• 1 Что такое интернет-кабель
• 2 Методы опрессовки витой пары
  • 2.1 Прямой обжим интернет-кабеля
  • 2.2 Перекрестный обжим интернет-кабеля
• 3 Как сделать обжим интернет-кабеля
  • 3.1 Алгоритм обжимки интернет-кабеля
  • 3.2 Как обжать витую пару без инструмента?

Что такое интернет-кабель

Интернет-кабель обычно называют витой парой по той простой причине, что он представляет собой одну либо несколько пар покрытых слоем защитной изоляции проводников, которые скручены между собой и помещены под общий слой изоляции.

Такое скручивание осуществляется в целях:

• увеличения уровня связи между жилами одной пары;
• снижения помех со стороны внешних электромагнитных полей;
• взаимных наводок при передаче дифференциальных сигналов.

Число витков на единицу длины провода сравнительно небольшое, а для исключения ситуативного сближения проводников разных пар и, как следствие, усиления связи между ними каждая пара жил внутри кабеля свивается со своим шагом. Свою популярность витые пары завоевали благодаря невысокой цене и простоте монтажа.

Все интернет-проводники можно разделить на два основных вида – экранированные и неэкранированные. По всей длине экранированного кабеля проходит трубка, изготовленная из метала, которая повышает жесткость проводника. Такой вид исполнения витых пар менее подвержен любым внешним воздействиям – как механическим, так и электромагнитным.

Интернет-кабель

Что касается неэкранированных кабелей, то они являются более гибкими, но менее надежными. Однако при правильных эксплуатации и обслуживании данного вида проводников, их срок службы не меньше, чем у экранированных модификаций. Кабель с металлической трубкой внутри обычно используют для организации линий на улице и на большие расстояния. Внутри квартир, домов и офисов применяют неэкранированные проводники.

При монтаже и укладке интернет-проводов сильные их изгибы нарушают однородность и симметричность среды передачи данных, порой даже безвозвратно. Ввиду этого допустимый минимальный радиус изгиба при монтаже таких кабелей составляет:

• 8 внешних диаметров для неэкранированного,
• 10 внешних диаметров для экранированного.

Что касается последнего, то при его монтаже важно, кроме всего прочего, следить за целостностью металлического трубчатого элемента на всей его протяженности. Серьезное растяжение либо грубый изгиб проводника приведет к разрушению экрана, что, в свою очередь, ведет к снижению защиты от электромагнитных помех.

Методы опрессовки витой пары

Обжимка, или опрессовка, сетевого кабеля – это процесс установки предварительно зачищенных от изоляции и развитых ее жил в специально предназначенный для этого разъем-коннектор.

Обычно необходимость осуществления указанной процедуры возникает в следующих случаях:

• замена вышедшего из строя коннектора;
• соединение нескольких компьютеров в единую локальную сеть;
• подключение компьютера к роутеру посредством кабеля;
• удлинение кабеля и т.д.

Кабель для локальной сети

Существует два способа опрессовки витой пары, которые отличаются друг от друга расположением жил внутри коннектора и сферами применения, — прямой и перекрестный.

Прямой обжим интернет-кабеля

При прямом методе обжима кабелявсе его жилы располагаются внутри разъемов в одном порядке. Применяется он при монтаже следующих линий:

• подключение компьютера к роутеру;
• подключение телевизора к роутеру;
• подключение компьютера к коммутатору;
• подключение роутера к коммутатору;
• подключение компьютера к модему.

Перекрестный обжим интернет-кабеля

Перекрестный обжим также называют кросс-обжимом. В случае такого способа опрессовки жилы на одном конце провода интернет-соединения разводятся внутри коннектора, как и при прямом обжиме; а на другом его конце последовательность расположения обжатых жил меняется. Сфера применения данного метода определяется соединениями типа:

• компьютер и компьютер;
• роутер и роутер;
• компьютер и телевизор.

Как сделать обжим интернет-кабеля

Обжать кабель для интернета своими руками достаточно просто. Однако для этого вам понадобятся не только сама витая пара и разъемы-коннекторы, но и специальные пресс-клещи (кримпер), с помощью которых можно оперативно, легко и безопасно осуществить необходимые манипуляции, к которым относится не только непосредственно обжатие, но и зачистка жил от изоляции.

Обжим

Алгоритм обжимки интернет-кабеля

Процесс опрессовки витой пары коннектором представляет собой следующую последовательность действий.

1. Если к необходимости опрессовки привел выход из строя старого коннектора, то первым делом его необходимо «откусить» от проводника. При этом сразу выбрасывать утративший работоспособность элемент не стоит – он может послужить образцом расположения жил в новом разъеме.
2. Далее следует аккуратно развить концы жил и зачистить их от изоляции. Если длина распутанных проводков разнится, следует укоротить слишком длинные из них. В то же время длина оголенных проводников не должна превышать длину подготовленного к монтажу разъема. Отмерив необходимое расстояние, нужно вставить жилу в зону для зачистки в пресс-клещах. Надкусив кабель, его можно вынуть из кримпера и снять изоляционную оболочку.
3. Перед вставкой в коннектор, необходимо расположить все жилы в пучке в той последовательности, в которой будет производиться их обжимка.
4. Вставляя жилы интернет-кабеля внутрь коннектора, важно озаботиться тем, чтобы часть внешней оплетки кабеля также заходила в его внутреннее пространство. Это придаст соединению большей прочности и надежности, а кабель при изъятии коннектора из предназначенного гнезда гарантированно не нарушит свою коммутацию с коннектором.
5. Разъем со вставленным в него проводником аккуратно помещается в зону обжимки сетевого кабеля пресс-клещей и четко и твердо сжать их ручки. В это время ножи кримпера осуществляют разжатиеклемм разъема, которые, в свою очередь, прорезают изоляцию проводов и надежно закрепляют их в коннекторе.
6. По завершении работы следует проверить качество произведенного соединения. Помимо визуального контроля, можно осуществить проверку специальным кабельным тестером. Данный прибор состоит из передатчика и приемника. Первый из них при подключении к одному из концов кабеля подает сигналы по очереди на каждую из его жил, информируя пользователя о данной подаче посредством зажигания одного из восьми светодиодов. В то же время приемник, подключенный к другому концу проводника, отвечает на пойманный им сигнал передатчика зажиганием одного из своих светодиодов. Если в процессе такой проверки диоды загораются подряд как на передатчике, так и на приемнике, кабель обжат верно. Более совершенные модели подобных тестеров могут быть снабжены дополнительными функциями, в частности, индикацией обрыва с указанием его местонахождения и т. п.

Важно! Эксплуатация некачественно и неграмотно обжатого кабеля с большой вероятностью может привести к потере большого количества передаваемых данных и перебоях в их передаче. Вполне возможно, что такой кабель окажется вообще не пригоден для использования по назначению.

Как обжать витую пару без инструмента?

К сожалению, порой даже в жизни профессионалов иногда возникают ситуации, когда срочно нужно произвести обжимку интернет-кабеля, но специального инструмента под рукой не имеется. В таком случае при наличии определенной сноровки на помощь может прийти обыкновенная отвертка. Рассмотрим, как обжать сетевой кабель без обжимника более подробно.

Обжим отвтерткой

Для начала, в соответствии с вышеприведенным алгоритмом, удаляем нерабочий коннектор, развиваем, выравниваем и зачищаем жилы интернет-кабеля, располагаем их в порядке, которого требует подключение и вставляем в новый, заранее подготовленный и подобранный для этого, разъем.

Убедившись в том, что все провода стали на свои места и касаются клемм внутри коннектора, размещаем обжимаемое соединение на горизонтальной, плоской и твердой, поверхности. Защелка разъема-коннектора при этом должна находиться снизу. Теперь при помощи отвертки необходимо надавить на крепление в разъеме, закрепляющее непосредственно интернет-кабель в коннекторе.

Далее таким же образом нажимаем отверткой поочередно на каждую клемму коннектора. Данные действия должны приводить к тому, чтобы задействованный контакт прорезал изоляцию провода и становился с ним единым целым.

Важно! Внимательно рассчитывайте силу нажатия на контакты. Конструкцию коннектора при подобных манипуляциях легко повредить. Если вы впервые осуществляете обжимку кабеля, целесообразно запастись коннекторами впрок.

Теперь остается только проверить качество и работоспособность новоиспеченного соединения.

Как вы можете судить, монтаж линии передачи данных от одного устройства к другом посредством витых пар не составляет особого труда. Его осуществление может быть произведено практически «на коленке». Однако, если вы планируете регулярные работы в подобных сетях, целесообразно будет приобрести необходимые для этого инструменты и расходные материалы. Как ни крути, а работа кримпером значительно упростит и ускорит весь процесс.

Что такое обжимной инструмент RJ45？ – VCELINK

Вам когда-нибудь было трудно обжимать коннекторы RJ45 и сетевые кабели? Я предполагаю, что некоторые из вас, возможно, сделали это с помощью ножниц, ножа и отвертки с плоской головкой, и, возможно, вам, наконец, не удалось заделывать кабель. Независимо от того, новичок вы или профессионал, инструменты для обжима RJ45 необходимы, чтобы ваш кабель работал.

Для чего используется обжимной инструмент?

Прежде чем узнать, что такое обжимной инструмент RJ45, вы должны знать основную концепцию обжимного инструмента. Обжимной инструмент обычно используется для создания соединения между проводами и разъемами путем их деформации. Различные обжимные инструменты предназначены для различных кабелей, проводов и труб. Одним из наиболее распространенных применений обжимных инструментов в повседневной жизни является оконцевание кабелей Ethernet, и такой обжимной инструмент также можно назвать обжимным инструментом RJ45.

Что такое обжим кабеля и что такое обжимной инструмент RJ45?

Обжим кабеля — это процесс соединения проводов с другим металлическим наконечником. При обжиме клемма будет сжата для соединения с проводником.

Обжимной инструмент RJ45 — это устройство, используемое в сетевой системе. Это хороший помощник для обжима и заделки разъемов RJ45. Обжимной инструмент RJ45 — это специальное устройство для монтажа различных кабельных систем. Обычно он имеет компактный дизайн, практичный и простой в использовании. Более того, он также обеспечивает надежное соединение между разъемом RJ45 и кабелем Ethernet. Некоторые инструменты для обжима RJ45 также доступны для разъемов RJ11 и RJ12.

Типы обжимных инструментов

На рынке представлено множество типов обжимных инструментов, включая ручные, гидравлические, электрические и т.д. Но в этой статье мы будем говорить в основном об инструментах для обжима Ethernet. Обжимные инструменты RJ45 можно разделить на разные типы в зависимости от их различных применений и конструкций.

Стандартный обжимной инструмент и сквозной обжимной инструмент RJ45

В зависимости от конструкции разъемов RJ45 обжимные инструменты RJ45 можно разделить на стандартные обжимные инструменты и проходные обжимные инструменты RJ45. Как следует из названия, стандартный обжимной инструмент используется для обжима стандартных разъемов RJ45, а сквозной обжимной инструмент RJ45 используется для обжима сквозных разъемов RJ45. Сквозной обжимной инструмент RJ45 специально разработан для сквозных разъемов RJ45, так как лишний провод можно быстро и легко обрезать в процессе обжима.

Одноразовый, 2-в-1 или все-в-одном

Одноразовые обжимные инструменты имеют только один обжимной порт для 4P4C, 6P4C, 6P6C или 8P8C. Обжимные инструменты 2-в-1 обычно имеют два обжимных порта, которые обычно предназначены для 6P + 8P. Обжимной инструмент «все в одном» является наиболее функциональным, поскольку он включает в себя функции обжима, резки и зачистки.

Как работает обжимной инструмент Ethernet?

Чтобы узнать принцип работы инструментов для обжима Ethernet, вы должны сначала узнать о разъемах RJ45, которые имеют 8 позиций и 8 контактов. Обжимной инструмент Ethernet предназначен для обжима разъемов и проводов RJ45.

Инструмент для обжима Ethernet обычно имеет точки обжима для сжатия защелки и контактных штырей на разъемах RJ45. Обжимным инструментом нажмите на позолоченные контактные штифты, чтобы соединить провода и зафиксировать каждый провод; он также нажимает на защелку, чтобы плотно зафиксировать разъем RJ45 и кабель Ethernet для стабильной и высокоскоростной передачи данных.

Как выбрать лучший инструмент для обжима разъемов RJ45?

Во-первых, вы должны выбрать правильный инструмент для обжима RJ45 в соответствии с типами разъемов RJ45 и категориями кабелей Ethernet. Когда вы решите, какой инструмент для обжима RJ45 вам нужен, примите во внимание следующие факторы, чтобы найти лучший инструмент для обжима RJ45.

Функция

Попробуйте выбрать многофункциональный обжимной инструмент RJ45. Если обжимной инструмент RJ45 можно использовать для разъемов RJ11, RJ12 и RJ45, а также он совместим с кабелями Ethernet Cat5, Cat5e, Cat6, Cat6a и Cat7, он может удовлетворить большинство потребностей в вашей повседневной жизни. Таким образом, выбор функционального обжимного инструмента RJ45 может быть очень удобным, поскольку он также может выполнять функции зачистки проводов, резки и обжима.

Дизайн

Выберите обжимной инструмент RJ45 с продуманной конструкцией. Например, если вы новичок, обжимной инструмент RJ45 с эргономичной рукояткой или нескользящей рукояткой может быть проще в использовании. Компактная конструкция также важна, чтобы обжимной инструмент RJ45 мог поместиться в вашем пакете. Если он слишком большой и тяжелый, у вас могут возникнуть проблемы при его использовании. Кроме того, обжимные инструменты с храповым механизмом помогают сократить трудозатраты.

Качество

Качество является приоритетным фактором, который следует учитывать. Обжимной порт является сердцем обжимного инструмента RJ45, а высококачественный обжимной инструмент RJ45 обычно имеет точный обжимной порт, который определяет эффект сжатия разъема RJ45 и не будет вредным для разъемов RJ45. Более того, лезвие проходит специальную термообработку для обеспечения остроты и точности.

Качественный обжимной инструмент может быть более долговечным, чем некачественный. Лучше выбирать инструменты для обжима RJ45 с сертификатами.

Цена

Стоимость обжимных инструментов RJ45 на рынке колеблется от 20 до 100 долларов. Если вы не профессионал, вам не нужно покупать очень дорогой инструмент для обжима RJ45. Для домашнего использования достаточно выбрать обжимной инструмент RJ45 с базовыми функциями.

Обжимной инструмент VCELINK

VCELINK является профессиональным поставщиком различных инструментов для обжима Ethernet. Мы представим вам четыре основных популярных обжимных инструмента VCELINK.

ГДЖ668БЛ

GJ668BL — это универсальный обжимной инструмент RJ45, который сочетает в себе функции обжима, обрезки и зачистки. Так что при заделке разъемов не нужны дополнительные кусачки и стриптизерши, что довольно удобно. Он имеет три обжимных порта, отдельно предназначенных для разъемов 8P/RJ45, разъемов 6P/RJ11/RJ12 и разъемов 4P. Этот многофункциональный обжимной инструмент RJ45 очень подходит для людей, которые часто работают с сетью. Он совместим с разъемами VCELINK RJ45, такими как SJ652 и SJ653. Но обратите внимание, что этот обжимной инструмент RJ45 не подходит для сквозных разъемов RJ45.

Этот тип обжимного инструмента RJ45 не может обжимать большинство имеющихся на рынке разъемов Cat6A и Cat7, которые имеют закрытую конструкцию снизу, поскольку это может повредить нижнюю часть. Но он совместим с VCELINK SJ650, который имеет открытую структуру в нижней части экрана.

Особенности:

• Универсальный инструмент, совместимый с модульными вилками 4P, 6P и 8P
• Эргономичный дизайн рукоятки и храповой механизм для дополнительного комфорта и эффективности
• Сменное лезвие для острой и чистой резки
• Изготовлен из высококачественной углеродистой стали для длительного использования
• Легкая и компактная конструкция для удобной переноски
• Яркий цвет позволяет легко найти инструмент в сумке

ГДЖ669БК

GJ669BK имеет два обжимных порта. Один обжимной порт совместим с разъемами RJ11 и RJ12, а другой порт предназначен для разъемов RJ45. Он также поставляется с обжимной полостью для зажима типа «ласточкин хвост», которая идеально подходит для экранированных разъемов RJ45 с конструкцией зажима типа «ласточкин хвост».

GJ669BK специально подходит для VCELINK SJ650, так как он имеет внешнюю полость для заземляющего обжима, помогающую обжать зажим типа «ласточкин хвост». Он также совместим с SJ652 и SJ653. Но вы должны регулировать винт для разных категорий разъемов RJ45.

Обратите внимание, что этот обжимной инструмент RJ45 не подходит для сквозных разъемов RJ45.

Особенности:

• Регулировочный винт для разъемов Cat5, Cat5e, Cat6, Cat6a и Cat7
• Легкая, компактная конструкция для удобной переноски
• Разработан с кнопкой блокировки для удобного хранения и переноски
• Ручка изготовлена ​​из нескользящего материала для дополнительного комфорта, а корпус из углеродистой стали для большей прочности

ГДЖ670БЛ

GJ670BL специально разработан для сквозных разъемов RJ45, поэтому он идеально подходит для новичков в сети. Сквозные разъемы RJ45 позволяют пропускать провода, и они довольно просты в эксплуатации. Этот проходной обжимной станок RJ45 также имеет множество функций, включая зачистку, резку и обжим.

Обжимной инструмент оснащен точным обжимным портом, позволяющим легко обжимать разъемы RJ45, даже если у вас нет опыта в установке сети.

Вы можете использовать его для обжима сквозных разъемов VCELINK RJ45, таких как SJ553, SJ661 и SJ660. Однако этот обжимной инструмент имеет только один обжимной порт RJ45, что не подходит для тех, кто хочет обжимать разъемы RJ11 или RJ12.

Особенности:

• Точный обжимной порт разъема RJ45 идеально подходит для начинающих обжима разъемов Ethernet в домашней или офисной сети
• Сменные лезвия для острой и чистой резки
• Поставляется со стандартной проводкой T568B для простоты эксплуатации
• Меньше традиционных обжимных инструментов для удобной переноски
• Эргономичный дизайн ручки для дополнительного комфорта

ГДЖ671БЛ

GJ671BL можно использовать как для сквозных разъемов RJ45, так и для непроходных разъемов RJ45. Он совместим с разъемами Cat5, Cat5e, Cat6, Cat6a, Cat7 и Cat7a, что отлично подходит для профессионалов, которые часто устанавливают сеть дома, в офисе или в других общественных местах.

Он также имеет полость для обжима зажима типа «ласточкин хвост», которая идеально подходит для экранированных разъемов RJ45 с зажимом типа «ласточкин хвост». Но не забудьте отрегулировать винт для разных категорий разъемов RJ45.

Он совместим со всеми разъемами VCELINK RJ45, включая SJ553, SJ661, SJ660, SJ657 и т. д. Итак, если вам сложно выбрать один подходящий инструмент для обжима разъемов RJ45, просто купите его. Вы никогда не ошибетесь с этим мощным инструментом для обжима разъемов RJ45.

Особенности:

• Разработан с 2 обжимными портами. Один порт используется для разъемов RJ11 и RJ12, а другой порт — для разъемов RJ45
.
• Специально разработан для экранированных разъемов Cat7 и Cat6a с зажимом типа «ласточкин хвост»
• Высокоточный обжимной порт для фиксации разъемов и проводов Rj45
• Компактный размер и нескользящая конструкция ручки
• Изготовлен из высококачественных материалов, обеспечивающих долговечность

Как правильно выбрать обжимной инструмент RJ45 для разъемов RJ45?

Правильный инструмент для обжима RJ45 необходим для заделки разъема RJ45. Рекомендуется покупать разъемы RJ45 и инструменты для обжима RJ45 одной марки, так как продукты разных производителей могут иметь небольшую разницу в параметрах. Если вы уже приобрели разъемы RJ45 у VCELINK, выбор соответствующих инструментов для обжима RJ45 может вызвать у вас затруднения. У нас есть следующая таблица, которая поможет вам более четко выбрать правильные инструменты для обжима RJ45.

Как пользоваться обжимным инструментом RJ45?

Возможно, вы не знаете, как правильно использовать обжимной инструмент RJ45. На следующем рисунке показано пошаговое руководство по VCELINK GJ670BL.

Как установить сквозные разъемы Cat6 с помощью обжимных инструментов VCELINK?

Шаг 1. Вставьте колпачок кабеля в кабель Ethernet

.

Шаг 2: Используйте инструмент для зачистки проводов, чтобы снять оболочку кабеля

Шаг 3. Используйте кабельную оболочку, чтобы разделить провода и сделать их прямыми, а затем расположить их в соответствии со стандартом T568B

.

Шаг 4. Соберите проходной разъем категории 6

Шаг 5: Вставьте штекер в обжимной инструмент RJ45 (модель этого обжимного инструмента VCELINK — GJ670BL)

Шаг 6. Убедитесь, что провода плотно прижаты к концу проходного разъема категории 6

.

Шаг 7: Вставьте колпачок кабеля в вилку для дополнительной защиты

Шаг 8: Используйте кабельный тестер VCELINK, чтобы проверить работоспособность кабеля

С помощью обжимного инструмента VCELINK вам будет проще и удобнее обжимать разъемы RJ45 и кабели Ethernet. Кроме того, хорошо обращайтесь с обжимным инструментом RJ45 для увеличения срока службы.

Для получения дополнительной информации по этой теме вы можете следить за нашими блогами. Хотя VCELINK предлагает общую и базовую информацию для наших клиентов и других посетителей веб-сайта, это не профессиональный совет.

• Обжимной инструмент RJ45

14 сентября 2022 г.

Как обжимать кабели Ethernet?

Вы когда-нибудь покупали кабель Ethernet, который был слишком длинным?

А еще лучше, вы когда-нибудь думали о том, чтобы купить моток кабеля Ethernet и сделать свои собственные кабели?

Если вы когда-нибудь окажетесь в такой ситуации, вам нужно знать, как обжимать кабели Ethernet.

Итак, как обжать кабель Ethernet?

На высоком уровне шаги по обжиму кабеля Ethernet следующие:

1. Определите необходимую длину кабеля Ethernet
2. Обрежьте кабель Ethernet, чтобы он был на несколько дюймов длиннее, чем вам нужно
3. Снимите защитную оболочку с конца кабеля не менее чем на 1 дюйм
4. Наденьте на кабель чехол для разъема кабеля Ethernet (если он у вас есть)
5. Раскрутить оголенные пары витых проводов
6. Выровняйте нескрученные провода в одну из стандартных конфигураций разводки кабеля Ethernet
7. Обрежьте выровненные провода, чтобы они были одинаковой длины
8. Вставьте провода в конец разъема кабеля Ethernet
9. Используйте обжимной инструмент для обжима проводов внутри разъема кабеля Ethernet
10. Проверьте кабель, чтобы убедиться, что он работает правильно

Вот оно. Это все, что вам нужно сделать, если вы хотите создать свои собственные кабели Ethernet.

В этом посте я подробно расскажу об описанных выше шагах высокого уровня, а также обо всем, что вам нужно для обжима кабелей Ethernet.

Что такое опрессовка?

Прежде чем мы приступим к обжиму кабелей Ethernet, давайте убедимся, что у нас есть понимание того, что такое обжим.

Обжим — это процесс заделки проводов внутри кабеля Ethernet с помощью разъема. Эти разъемы называются разъемами RJ45.

Несмотря на их запутанное название, я уверен, что вы уже видели их раньше:

Разъемы RJ45 позволяют подключить кабель Ethernet к порту Ethernet на одном из ваших устройств.

По сути, обжим — это модный термин для обозначения разъема RJ45 на кабеле Ethernet. Это может показаться простым, но на самом деле процесс требует небольшого внимания к деталям.

Я расскажу об этом позже.

Зачем нужно обжимать кабели Ethernet

Итак, теперь мы на той же странице о том, что означает обжим.

Давайте поговорим о том, зачем вообще нужно обжимать кабель Ethernet.

Есть несколько причин, по которым вы захотите обжать кабели. Вы либо:

• Нужно укоротить один из ваших Ethernet-кабелей
• Хотите сделать кабели своими руками
• Хотите заменить разъем на кабеле

Скорее всего, по крайней мере одна из этих ситуаций будет применима к вам в какой-то момент. Разбирая каждый из этих сценариев, вы увидите, что знание того, как обжимать кабели Ethernet, может оказаться очень полезным.

Вам необходимо укоротить кабель Ethernet

Вероятно, это наиболее распространенная ситуация для повседневных домашних сетей.

Мы все были там.

Вы покупаете кабель Ethernet и подключаете его к двум устройствам, которые необходимо подключить. В этот момент вы замечаете, что кабель сильно провисает.

Может быть, об этом можно споткнуться, или, может быть, это просто делает ваш дом неорганизованным.

Здесь у вас есть несколько вариантов.

Один из вариантов — купить кабельную стяжку, чтобы аккуратно свернуть лишний кабель. Другой вариант — укоротить кабель, чтобы между двумя вашими устройствами было меньше излишков.

Здесь на помощь приходит обжим.

Если вы обожмете кабель Ethernet и сделаете его короче, у вас не будет лишнего кабеля. Это также будет выглядеть намного аккуратнее.

Вы хотите сделать свои собственные кабели

Нередко люди делают свои собственные кабели Ethernet. Особенно, если они собираются использовать их в своем доме.

Некоторые люди даже покупают длинные бухты кабеля Ethernet и подключают разъем Ethernet в каждой комнате своего дома. Это обычно то, что вы найдете и в офисах.

Вы действительно не можете их винить, потому что использование кабелей Ethernet вместо WiFi для подключения устройств имеет свои преимущества.

Если вам нужны очень длинные кабели Ethernet или вам просто нужно их много, вы можете сэкономить много денег, изготовив собственные кабели. Это связано с тем, что покупка Ethernet-кабеля оптом намного дешевле, чем покупка отдельных кабелей.

Это также дает вам возможность изготовления кабелей именно той длины, которая вам нужна.

Вы хотите заменить разъем кабеля

Это еще одна ситуация, которую вы, я уверен, уже видели.

У вас когда-нибудь отламывался язычок одного из разъемов RJ45 кабеля Ethernet?

Это одна из самых раздражающих вещей в мире.

В одну минуту разъем на вашем кабеле выглядит так:

Следующее, что вы знаете, он выглядит так:

Когда язычок отрывается от разъема кабеля, он постоянно выпадает из устройства, к которому подключен . Многие люди идут и покупают новый кабель, когда это происходит.

Вам не придется этого делать, если вы знаете, как обжимать собственные кабели.

Обжав кабель, можно заменить разъем новым разъемом RJ45. Бонус здесь в том, что это займет всего несколько минут.

Гораздо лучше, чем покупать совершенно новый кабель. Или, что еще хуже, изо всех сил пытаетесь обойтись кабелем Ethernet со сломанным язычком.

Что нужно для обжима кабелей Ethernet

Допустим, вы хотите обжать несколько кабелей Ethernet.

С чего начать?

Первое, что вы должны сделать, это убедиться, что у вас есть подходящее оборудование.

Самое важное оборудование, которое вам понадобится, — это инструмент для обжима кабеля, который выглядит следующим образом:

Вы можете найти его в Интернете и во многих магазинах электроники. Загвоздка здесь в том, что вам, вероятно, понадобится больше, чем просто обжимной инструмент, если вы собираетесь обжимать собственные кабели.

Хорошая новость заключается в том, что для этого есть простое решение.

Чтобы получить все необходимое, вы можете купить набор для обжима. Многие обжимные комплекты будут включать:

• Обжимной инструмент
• Инструмент для зачистки кабеля Ethernet
• Кабельные муфты Ethernet
• Разъемы RJ45
• Устройство для тестирования кабеля Ethernet

Давайте рассмотрим каждый из этих элементов более подробно, чтобы объяснить, почему они будут полезны при обжиме кабелей Ethernet.

Обжимной инструмент

Как я уже упоминал, обжимной инструмент необходим, если вы хотите быстро и надежно обжать кабели.

Обжимные инструменты используются для присоединения проводов внутри кабеля Ethernet к разъему RJ45. Их очень легко использовать, если вы знаете, как правильно расположить провода (к этому мы вернемся позже).

Если вам нужно обжать небольшое количество кабелей, можно использовать отвертку вместо обжимного инструмента, чтобы прикрепить разъем RJ45 к проводам в кабеле. Однако я бы не советовал этого делать, потому что использование отвертки намного медленнее и менее эффективно, чем использование обжимного инструмента.

Кроме того, вы не знаете, сколько кабелей вам придется обжимать в будущем.

Поверьте мне, вы будете намного счастливее с обжимным инструментом. Даже если вы не хотите покупать полный набор для обжима, я предлагаю вам хотя бы взять в руки обжимной инструмент.

Инструмент для зачистки кабеля Ethernet

Инструмент для зачистки кабеля Ethernet также очень удобен.

Вот как они выглядят:

Как вы уже догадались, инструменты для зачистки кабеля Ethernet используются для удаления оболочки кабеля Ethernet. Вы можете использовать другие инструменты, чтобы отрезать оболочку кабеля Ethernet, но если вы не будете осторожны, вы можете повредить провода внутри него.

Последнее, что вы хотите сделать, это повредить провода в кабеле, потому что тогда кабель не будет работать должным образом.

С помощью инструмента для зачистки можно быстро и легко снять оболочку с кабеля, не беспокоясь о повреждении проводов внутри него.

Это необходимо делать при обжиме кабелей, поскольку вам нужен доступ к проводам в кабеле, чтобы подключить их к разъему RJ45. При желании вы можете приобрести их отдельно от комплекта для обжима кабеля Ethernet.

Сапоги Ethernet-кабеля

Несмотря на то, что они не являются обязательными, они являются хорошей страховкой для ваших Ethernet-кабелей.

Я уверен, что вы видели их раньше, так как они довольно распространены в кабелях Ethernet.

Сапоги кабеля Ethernet предназначены для защиты выступа на разъеме RJ45.

Если на кабеле Ethernet имеется защитный кожух, он предотвращает зацепление язычка разъема RJ45 за что-либо. Если язычок разъема RJ45 сломается, будет намного сложнее удерживать кабель подключенным к устройству, к которому он подключен.

Как видите, чехол имеет защитный кожух над язычком разъема.

Опять же, вам не нужно использовать их на кабелях Ethernet, если вы этого не хотите.

При этом, если язычок на одном из ваших разъемов RJ45 сломается, вам захочется надеть на него ботинок. Вы можете купить их отдельно, если вам не нужны все, что входит в набор для обжима.

Разъемы RJ45

Разъемы RJ45 говорят сами за себя.

Суть в том, что у вас не может быть работающего кабеля Ethernet без разъемов RJ45 на каждом конце.

Очень полезно всегда иметь под рукой несколько запасных разъемов. Вы никогда не знаете, когда вам нужно будет обжать кабель или заменить разъем.

Устройство для тестирования кабеля Ethernet

Когда вы закончите обжим кабеля Ethernet, вы захотите проверить свою работу.

Вот почему устройства для тестирования кабелей Ethernet так полезны.

Вот пример того, как они выглядят:

Устройство для тестирования кабеля Ethernet сообщит вам, правильно ли работает кабель. Другими словами, он сообщит вам, правильно ли вы обжали кабель.

Эти устройства также удобны, потому что вы можете использовать их для устранения неполадок, если вы считаете, что один из ваших кабелей Ethernet вышел из строя.

Я рекомендую одно из этих устройств всем, кто использует несколько кабелей Ethernet в своей домашней сети. Вы также можете купить их отдельно, если вам не нужны другие элементы, которые входят в набор для обжима.

Как обжимать кабели Ethernet

Хорошо, теперь у вас есть все необходимое, чтобы начать обжимать кабели.

Я бы порекомендовал собрать все элементы, необходимые для обжима кабеля Ethernet, чтобы вы могли завершить процесс, не отвлекаясь.

Начнем.

1. Определите необходимую длину кабеля.

Как и в большинстве случаев в жизни, ключевую роль играет подготовка. Прежде чем вы начнете безрассудно резать свои кабели, вам нужно рассмотреть некоторые вещи.

Один вопрос, который вы должны себе задать: какой длины должен быть кабель Ethernet?

Если вы просто заменяете разъем RJ45 на кабеле Ethernet, это простой вопрос. Вам не нужно беспокоиться об изменении длины кабеля.

Однако все немного по-другому, если вы делаете свои собственные кабели.

Обязательно измерьте необходимую длину кабеля.

2. Отрежьте кабель Ethernet на несколько дюймов длиннее, чем вам нужно

После того, как вы определили необходимую длину кабеля, вы готовы его обрезать.

Ключевым моментом здесь является то, что вы захотите добавить несколько дюймов к длине кабеля, когда будете его резать. Это дает вам небольшую дополнительную длину для работы, когда вы добавляете разъем RJ45 к кабелю.

Как вы увидите, вы потеряете несколько дюймов кабеля, когда будете готовиться к подключению разъема RJ45.

Если вам нужно добавить разъем RJ45 на оба конца кабеля, вы должны обрезать кабель еще длиннее. Вы захотите дать себе еще больше пространства для работы.

Обрезка кабеля длиннее, чем вам нужно, имеет множество преимуществ. Это гарантирует, что кабель будет достаточно длинным после того, как вы подключите к нему разъемы. Это также дает вам право на ошибку в случае, если вы сделаете некоторые ошибки и вам придется обжимать кабель несколько раз.

Когда будете готовы, рекомендую обрезать кабель обжимным инструментом, если он у вас есть. На нем должно быть лезвие, специально предназначенное для резки кабелей Ethernet.

Если у вас нет обжимного инструмента с резаком, вы можете использовать ножницы. Вы просто хотите убедиться, что разрез ровный по кабелю.

3. Освободите более 1 дюйма проводов на конце кабеля

Хорошо, вы перерезали кабель.

Конец кабеля теперь должен выглядеть так:

Чтобы подключить разъем RJ45 к кабелю Ethernet, вам потребуется доступ к проводам внутри него. Это следующее, о чем нам нужно позаботиться.

Здесь пригодится наш инструмент для зачистки кабелей Ethernet. Он снимет оболочку с кабеля, не повредив провода внутри него.

Как пользоваться инструментом для зачистки

Первое, что нужно сделать, это определить, в какой точке вы хотите снять оболочку с кабеля.

Я рекомендую вам удалить более чем дюйм внешнего слоя кабеля. Это даст вам больше места для работы при подготовке к вставке проводов в разъем.

Чтобы снять внешний слой кабеля, нажмите на рычаг в верхней части инструмента для зачистки и вставьте кабель в паз, в который он входит. Как только кабель будет на месте, отпустите рычаг в верхней части инструмента. инструмент для зачистки, чтобы зафиксировать кабель на месте.

Убедитесь, что лезвие инструмента для зачистки находится в том месте на кабеле, где вы хотите снять с него оболочку.

На этом этапе кабель и инструмент для зачистки должны выглядеть следующим образом:

Теперь, когда все на месте, вы готовы разрезать оболочку.

Вставьте палец в круглую часть инструмента для зачистки и вращайте инструмент круговыми движениями вокруг кабеля.

После того, как внешний слой кабеля будет полностью обрезан, вы можете отсоединить кабель от устройства для зачистки и снять оболочку. Это обнажит провода внутри кабеля.

Это должно выглядеть примерно так:

В качестве напоминания убедитесь, что у вас есть более дюйма оголенных проводов для работы.

Хорошо, переходим к следующему шагу.

4. Наденьте чехол на кабель Ethernet

Если вы собираетесь надеть чехол на кабель для защиты разъема RJ45, самое время это сделать.

Я слишком много раз совершал эту ошибку. Как только разъем RJ45 окажется на кабеле, вы не сможете надеть чехол. Он не будет скользить по разъему.

Лучше надеть ботинок сейчас, пока все не усложнилось.

Не стесняйтесь сдвинуть чехол далеко вниз по кабелю, чтобы он не мешал вам. Вот хороший пример того, о чем я говорю.

Добавив защитный кожух сейчас, вы облегчите задачу после того, как разъем будет присоединен к кабелю. Все, что вам нужно сделать, это сдвинуть его вверх и над выступом разъема.

Имейте в виду, что вам не нужно надевать сапоги на кабели. Они просто служат защитным слоем, поэтому выступы на разъемах RJ45 не ломаются.

5. Раскрутите оголенные пары проводов

Следующий шаг довольно прост.

Взгляните на провода, которые вы оголили инструментом для зачистки. Надеюсь, вы заметили, что провода скручены попарно внутри кабеля. Всего у вас должно получиться 4 пары витых проводов.

Разделите эти пары скрученных проводов так, чтобы вы могли четко видеть 4 пары.

Теперь, когда у вас есть 4 пары витых проводов, разъедините их.

Для следующего шага вам нужно разделить все провода, как показано на рисунке ниже.

6.

Закажите провода со стандартной конфигурацией выводов кабеля Ethernet

В следующей части могут возникнуть некоторые сложности.

Теперь, когда вы разделили провода, вам нужно выстроить их в определенном порядке.

Существует два возможных способа соединения проводов. Они называются конфигурациями выводов.

Две разные конфигурации распиновки называются T-568A и T-568B. Вот порядок проводов в каждой конфигурации:

Благодаря достижениям в технологии кабелей Ethernet вы можете выбрать нужную конфигурацию распиновки. Кабель будет работать независимо от конфигурации распиновки.

С учетом сказанного, если вы будете добавлять разъем на каждый конец кабеля, я рекомендую использовать одинаковую конфигурацию контактов на каждом конце.

Если вы хотите следовать за толпой здесь, большинство кабелей Ethernet, с которыми я сталкивался, имеют конфигурацию T-568B.

Выберите конфигурацию распиновки и расположите провода рядом друг с другом.

7.

Обрежьте нескрученные провода, чтобы они были одинаковой длины

После того, как все ваши провода будут выровнены в соответствии с распиновкой, ваш кабель, вероятно, будет выглядеть так:

Как вы видите, провода не все одинаковая длина.

Чтобы разъем RJ45, который идет на конце кабеля, хорошо подходил, провода должны быть одинаковой длины.

Здесь мы можем использовать наш надежный обжимной инструмент, чтобы выровнять провода. Еще раз, если вы находитесь в затруднительном положении, вы, вероятно, можете использовать для этого ножницы.

После обрезки проводов все они должны быть одинаковой длины.

Только убедитесь, что вы не перерезали провода слишком сильно. Они по-прежнему должны входить в конец разъема при его подключении.

8. Вставьте провода в разъем кабеля Ethernet

После обрезки концов проводов убедитесь, что они остаются в порядке. Кабель Ethernet не будет работать, если кабели не соответствуют одной из стандартных конфигураций контактов.

Убедившись, что провода в порядке, вы готовы вставить провода в разъем RJ45.

Осторожно вставьте провода в разъем. При этом выступ разъема должен находиться на стороне, обращенной от вас. Полностью вставьте провода в разъем, пока они не достигнут металлических штифтов на конце.

На данный момент это должно выглядеть так:

Очень важно, чтобы провода кабеля доставали до контактов на конце разъема.

К сожалению, я совершил ошибку, слишком коротко обрезав провода. Вот доказательства:

Как видите, цветные провода не доходят до золотых контактов в разъеме. Когда я проверил указанный выше кабель с помощью тестера кабеля Ethernet, он показал, что кабель не работает. Именно тогда я осознал свою роковую ошибку.

Не позволяйте этому случиться с вами.

9. Обожмите провода внутри разъема

Теперь вы готовы закончить кабель. Убедитесь, что ваш обжимной инструмент находится под рукой.

Прежде чем предпринимать какие-либо действия, взгляните на обжимной инструмент сбоку. Вы должны увидеть два отверстия с надписью «8P» и «6P».

Эти отверстия предназначены для обжима разъемов RJ45. 8P относится к 8-контактным разъемам, а 6P относится к 6-контактным разъемам.

В этом случае мы хотим использовать отверстие 8P, потому что в ваших разъемах RJ45 есть 8 контактов (и 8 проводов). Чтобы доказать это, вы можете пересчитать золотые контакты на разъеме RJ45.

Видишь? Для каждого провода внутри кабеля будет по одному контакту.

К вашему сведению, 6-контактное отверстие на вашем обжимном инструменте предназначено для разъемов RJ11. Разъемы RJ11 используются в разъемах телефонных линий.

Теперь, когда мы определили 8-контактное отверстие, мы готовы обжать кабель Ethernet.

Все, что вам нужно сделать, это вставить разъем RJ45 в отверстие 8P вашего обжимного инструмента. Убедитесь, что разъем полностью вставлен в инструмент.

После того, как он полностью вставлен, полностью сожмите рукоятки обжимного инструмента.

Затем полностью отпустите ручки и снова сожмите их. Двойное сжатие рукояток обеспечит правильное обжатие кабеля.

После обжима кабеля снимите разъем с обжимного инструмента и убедитесь, что он надежно прикреплен к кабелю Ethernet.

Далее нужно убедиться, что он работает правильно. Прежде чем мы приступим к тестированию кабеля, необходимо помнить о нескольких вещах при обжиме кабеля.

Важные указания по обжиму

При обжиме кабеля Ethernet необходимо учитывать несколько моментов.

Во-первых, вам нужно убедиться, что разъем RJ45 входит в обжимной инструмент с маркировкой «8P». Если вы поместите разъем Ethernet в обжимной инструмент со стороны, которая не помечена, он не будет обжиматься правильно.

При обжатии кабеля 8 контактов разъема RJ45 вдавливаются в 8 проводов кабеля. Если вы присмотритесь, то увидите, что у вашего обжимного инструмента есть зубья с одной стороны.

Если вы не вставите разъем в обжимной инструмент с правильной стороны, зубья не совпадут со штифтами, которые необходимо вдавить.

И да, я уже делал эту ошибку раньше.

Еще одна вещь, о которой вам нужно знать, это тот факт, что вы не можете обжимать разъем более одного раза. Другими словами, вы не можете повторно использовать свои соединители.

Я не осознавал этого, когда впервые начал обжимать кабели.

Если вы думаете о том, что происходит, когда вы обжимаете разъем, это имеет смысл. Как я упоминал выше, когда вы обжимаете разъем на кабеле Ethernet, контакты разъема вдавливаются в провода кабеля.

После того, как вы обжали кабель, штырьки в разъеме вдавливаются. Как только они будут сброшены, вы не сможете сбросить их снова.

Вот как выглядят контакты разъема до обжима:

А вот как выглядит разъем после обжима:

Просто убедитесь, что контакты разъема, который вы будете обжимать, подняты вверх . В противном случае он не будет правильно обжимать кабель.

И да, я тоже совершал эту ошибку раньше.

10. Проверьте правильность работы кабеля.

Итак, вы успешно обжали кабель Ethernet.

Прежде чем мы будем кувыркаться и праздновать ваше достижение, давайте сначала убедимся, что кабель работает.

Самый быстрый и простой способ проверить только что обжатый кабель — это использовать тестер Ethernet-кабеля. Многие наборы для обжима поставляются с тестером, и они значительно облегчают задачу, когда вы доберетесь до этой точки.

По сути, все, что вам нужно сделать, это подключить каждый конец кабеля к двум разъемам RJ45 на устройстве. Один разъем подключается к основной стороне тестера, а другой подключается к удаленной стороне.

После подключения кабеля просто включите тестер.

Каждый индикатор с номерами от 1 до 8 загорается по порядку (по одному). Если индикаторы на главном устройстве и удаленном тестере загораются одновременно и в одном и том же порядке, значит, все в порядке.

Как определить, что кабель не прошел тест

Что-то не так с вашим кабелем, если:

• Один из индикаторов на любом устройстве пропущен
• Любой из индикаторов на любом устройстве становится красным
• Индикаторы с цифрами на обоих устройствах не загораются одновременно

Если во время проверки с кабелем что-то не так, попробуйте еще раз обжать его. Внимательно выполните шаги, описанные в этом посте, чтобы увидеть, что могло пойти не так.

Также возможно, что что-то не так с обжатым кабелем. Если вы попытаетесь обжать его несколько раз, а кабель не пройдет тест, вам может потребоваться новый кабель.

Альтернатива использованию тестера кабеля Ethernet

Другой вариант — подключить кабель к двум устройствам и посмотреть, смогут ли они обмениваться данными.

Проблема в том, что могут быть и другие причины, по которым устройства не могут обмениваться данными. Это может быть не потому, что кабель был неправильно обжат.

При этом, если вы используете кабель для соединения двух устройств, и они могут обмениваться данными, вы знаете, что все готово.

Чтобы точно знать, в порядке ли ваш кабель, стоит приобрести кабельный тестер.

Завершение

Теперь вы сможете обжимать собственные кабели Ethernet.

Вы официально опасны.

Знание того, как обжимать собственные кабели, обеспечивает большую гибкость в вашей домашней сети.
