Обжим нки. Обжимные гильзы и пресс-клещи для соединения проводов: виды, особенности применения, правила обжима

Какие бывают гильзы для обжима проводов. Как правильно выбрать пресс-клещи для опрессовки. Какие правила нужно соблюдать при обжиме гильз. Какие ошибки можно допустить при соединении проводов обжимными гильзами.

Виды гильз для обжима проводов

Для качественного соединения проводов и кабелей применяются различные виды обжимных гильз:

• Медные гильзы (ГМ) — для соединения только медных проводников
• Алюминиевые гильзы — для алюминиевых проводов
• Луженые медные гильзы (ГМЛ) — для работы в агрессивных средах
• Биметаллические гильзы (ГАМ) — для соединения медных и алюминиевых проводов
• Изолированные гильзы — с оболочкой из ПВХ-пластиката

Важно подбирать гильзы в соответствии с материалом проводников. Например, нельзя соединять алюминиевый провод медной гильзой из-за быстрого окисления контакта.

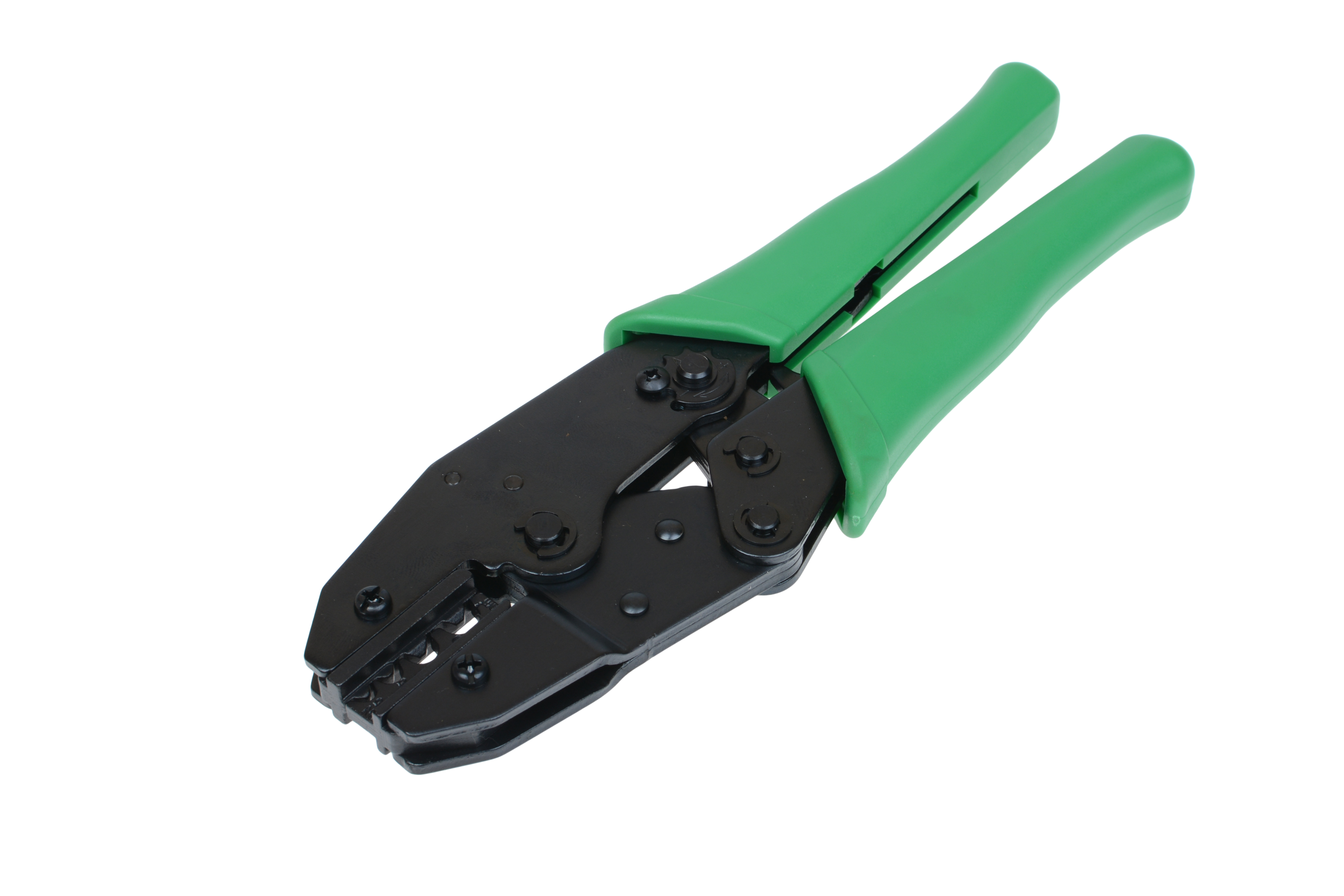

Пресс-клещи для опрессовки гильз

Для качественного обжима гильз применяются специальные пресс-клещи:

• С ручным приводом — для проводов небольшого сечения
• С гидравлическим приводом — для кабелей большого сечения

Ручные клещи оснащены храповым механизмом, который срабатывает только при полном цикле обжима. Это обеспечивает надежное соединение.

Популярная модель — пресс-клещи ПК-16у от КВТ для опрессовки гильз сечением 1,5-16 мм2. Важно правильно подбирать матрицу и пуансон под размер гильзы.

Правила обжима гильз

При опрессовке гильз необходимо соблюдать следующие правила:

1. Подбирать гильзу по сечению и материалу проводов
2. Зачищать изоляцию на нужную длину
3. Не скручивать жилы перед обжимом
4. Равномерно распределять жилы в гильзе
5. Выбирать правильный размер матрицы пресс-клещей
6. Обжимать в 1-2 точках в зависимости от длины гильзы
7. Не допускать чрезмерного или недостаточного сжатия

Соблюдение этих правил обеспечит надежный электрический контакт и механическую прочность соединения.

Выбор сечения гильзы и матрицы пресс-клещей

Правильный подбор размеров гильзы и матрицы пресс-клещей критически важен для качественного обжима. Рекомендации по выбору:

• 2 жилы 2,5 мм2 — гильза ГМЛ-П6, матрица 6 мм
• 3 жилы 2,5 мм2 — гильза ГМЛ-П10, матрица 10 мм
• 4 жилы 2,5 мм2 — гильза ГМЛ-П10, матрица 10 мм

При этом важно не допускать перехлеста жил внутри гильзы. Оптимально заполнять гильзу на 70-80% от максимально допустимого сечения.

Типичные ошибки при обжиме гильз

При опрессовке гильз часто допускаются следующие ошибки:

• Использование гильзы, не соответствующей материалу проводов
• Скручивание жил перед обжимом
• Неравномерное распределение проводников в гильзе
• Выбор слишком большой или маленькой матрицы пресс-клещей
• Чрезмерное или недостаточное сжатие при обжиме
• Обжим только в одной точке длинной гильзы

Эти ошибки могут привести к ненадежному контакту, перегреву соединения и даже возгоранию проводки.

Преимущества обжимных соединений

Соединение проводов с помощью обжимных гильз имеет ряд преимуществ:

• Высокая надежность электрического контакта
• Механическая прочность соединения
• Компактность и аккуратность
• Возможность соединения проводов разного сечения
• Устойчивость к вибрациям
• Защита от окисления (при использовании ГМЛ)
• Возможность работы с большими токами

При правильном выполнении обжимные соединения служат долго и надежно.

Области применения обжимных гильз

Обжимные гильзы широко применяются в различных областях электромонтажа:

• Бытовая электропроводка
• Промышленные электроустановки
• Автомобильная электрика
• Системы освещения
• Электрооборудование судов и самолетов
• Соединение силовых кабелей
• Монтаж распределительных щитов

Везде, где требуется надежное и компактное соединение проводов, обжимные гильзы являются оптимальным решением.

Как проверить качество обжимного соединения

После выполнения обжима гильзы рекомендуется проверить качество соединения:

1. Визуальный осмотр — отсутствие трещин, равномерность обжима
2. Проверка прочности — попытка разъединить провода вручную
3. Измерение сопротивления контакта мультиметром
4. Проверка нагрева под нагрузкой тепловизором
5. Рентгеновский контроль для ответственных соединений

При обнаружении дефектов соединение необходимо переделать. Качественный обжим обеспечит надежную работу электропроводки на долгие годы.

Обжим гильз. Работа с изолированными наконечниками и клеммами. НШВИ, НКИ, НВИ, НШПИ, РПИ — все правила и технические данные.

Еще наборы обжимных наконечников и изолированных гильз для соединения проводов.

В предыдущем месяце я выкладывал обзор обжимных наконечников для многожильного провода, сегодня у меня продолжение обзора на ту же тематику. В этом обзоре я проверю два разных набора, в один входят разные типы наконечников, в другой изолированные гильзы для соединения проводов.

Как я писал в предыдущий раз я купил себе набор с купоном, потому получилось относительно выгодно, в этот раз два набора взял для обзора, как дополнение к предыдущему, потому как они мне нужны не полностью, а лишь частично.

Набор изолированных гильз для соединения многожильного провода, цена $8.03 — ссылка Набор различных наконечников, цена $22.24- ссылка. Вообще цена вроде была заметно ниже, но найти не могу.

Упакованы наборы были очень просто, коробку с наконечниками обмотали пупыркой, а гильзы лежали в пакете с защелкой.

Начну я с гильз. Вообще должен сказать сразу, я скорее приверженец паяных соединений в термоусадке, но такое соединение менее технологично и насколько я знаю, уже не рекомендуется, причем скорее всего из-за необходимости иметь более высокую квалификацию для его выполнения.

В описании лота было указано что в комплекте идет три типа гильз — красные, синие и желтые, соответственно был указан диапазон сечений обжимаемых проводов — 0.5-6.0mm2 или 10-22AWG.

Не скажу что я зануда, но помня предыдущий набор пересчитал то что пришло. Все сходится, по 50 штук каждого цвета. После этого я пересыпал их в более удобные пакетики с защелкой, оставив по нескольку штук каждого цвета для тестов.

Конечно можно сказать что цена за такой набор высоковата, но первая же ссылка в гугле по наименованию выдала мне в оффлайне какую-то совсем космическую сумму. Когда я посчитал сколько стоит такой набор, то вышло 555 грн или около 20 долларов, правда написано что производство Италия. Даже в ЧипДип у меня получилось что-то около 12 долларов, но в любом случае цены ниже 11 я не встречал.

Гильзы трех разных диаметров, длина при этом одинакова, 25мм. Оболочка очень твердая, почти как обычная пластмасса, я почему-то думал что она будет немного мягче. Материал предположительно ПВХ.

Когда лазил по интернету в поисках других мест, где продают подобные гильзы, наткнулся на внутренний чертеж с характеристиками и что любопытно, там гильзы имеют не только разный диаметр, а и разную длину. Например выше я показывал итальянские, там размеры были 21.5-23-27мм. На этом чертеже также отличается длина и составляет 17-17-20мм, потому могу сказать, что отличие бывает не только в месте покупки, а и в размерах, до этого считал что они стандартные.

Внешние и внутренние размеры гильз

Диаметр также отличается, у итальянских максимальный наружный составляет 5-5.5-6мм, здесь 6-6.4-8.1мм.

Так как мне было интересно качество изготовления, то я вскрыл по одной гильзе каждого размера, при этом самую большую пришлось «грызть», так как выдавить металлическую часть не вышло.

Длина внутренней части также одинакова и составляет 15мм, посередине есть упор для провода, потому на каждый провод получается примерно по 7мм контактной части. У гильз ГСИ-П длина заметно меньше, 8, 8 и 9мм соответственно размеру.

А вот толщина стенки трубки меньше чем у ГСИ-П, там по описанию 0.8-0.8-1 мм, у меня же вышло около 0.55-0.6-0.7мм.

Трубка немагнитная, заявлена медь, хотя на самом деле в подобных изделиях использую медные луженые гильзы, но проверка показала, что мало похож на медь. 1. На срезе белый как алюминий. 2. Мягкий 3. Если просто лудить, то не хочет, после того как зачистил место ножом, залудил с обычным флюсом.

Перед тем как перейти к еще одному тесту, меня заинтересовала цветовая маркировка, залез еще раз в интернет и выяснил, что: Красный — 0.5-1.0мм.кв Синий — 1.5-2.5мм.кв Желтый — 4.0-6.0мм.кв

При этом ГСИ-П имеет немного другую размерную сетку — Красный — 0.25-1.5мм.кв Синий — 1. 0-2.5мм.кв Желтый — 2.5-6.0мм.кв

Второй вариант более удобен, так как каждый размер частично перекрывает соседний, но в моем случае скорее всего гильзы относятся к первому варианту.

Для эксперимента были взяты три пары проводов сечением около 0.5 и 1.0мм, 2.5 и 2.5мм, а также 4 и 4мм.

Но с обжимкой вышла некоторая заминка, я еще в прошлый раз жаловался что не смог понять соответствие цветов. Т.е. цвета те же, красный, синий и желтый, но расположены в другом порядке.

Предположив сначала что производитель инструмента напутал с маркировкой я решил попробовать обжать красную гильзу минимальным размером кримпера. Могу сказать что это плохая затея, я еле дожал до конца, пришлось так давить на ручки, что опасался за сам инструмент.

В общем позже я выяснил, что на самом деле все проще. Цвета маркировки кримпера соответствуют цветам наконечников и гильз, но смещены, попробую пояснить. Основных цветов три — красный, синий и желтый, но когда предполагается больше трех типоразмеров, то производители могут увеличивать их количество с сохранением тех же цветов располагая их как — красный, синий, желтый, красный, синий, желтый.

Выше я выделил свою комбинацию цветов на кримпере для понимания что к чему.

Т.е. получается что из трех основных размеров кримпер захватывает только красный и синий, но при этом мал для желтого и может обжимать размеры меньше красного, который маркируется синим. Подразумевается что распространенный синий наконечник настолько сильно отличается от уменьшенного синего, что не заметить это нереально.

Ниже на фото распространенное соотношение цветов и размеров.

Но вернемся к эксперименту. 1, 2. При попытке обжать красную гильзу минимальным размером кримпер ее так сильно сжал, что на ней полностью проступила маркировка от кримпера. 3. Вторую гильзу я уже обжимал правильно, матрицей с красной меткой, она нижняя на фото. Вытянуть не получилось ни один провод. 4. Попробовал обжать той же матрицей (с красной меткой) синюю гильзу, также еле дожал до конца. 5. При установке синей гильзы в матрицу с синей маркировкой все стало заметно лучше, но из-за моей оплошности один провод не зажало. Пока пристраивал гильзу в кримпере, провод незаметно сместился и вылез. соответственно при попытке вырвать его он легко вылез. 6. С желтой гильзой попытка закончилась провалом, сначала я еле засунул саму гильзу, но когда попробовал сжать ее, то понял что я скорее сломаю инструмент, чем что-то обожму.

Результаты эксперимента: 0.5 и 1.0 мм.кв жмет отлично 2.5 мм.кв жмет отлично, правда была моя ошибка, зажатый провод вырвать не получилось. 4.0 мм.кв я зажать не смог из-за неподходящего кримпера.

Результат обжимки правильным размером матрицы.

Сравнение правильного и неправильного размера матрицы. Вверху я жал меньшим размером, чем надо и гильзу расплющило немного сильнее, в большей мере результат был в слишком большом сжатии изоляции.

Последствия эксперимента 🙂

Естественно данное положение вещей меня немного не устроило и я решил разобраться, какая же обжимка правильная. Выяснил что следует применять хоть и похожую на мою, но все таки немного отличающуюся. Называется такой кримпер BM534

Либо например СТК-01 овальным профилем обжима. А правильный процесс обжима состоит из двух этапов, когда сначала обжимается один провод, а затем второй, при этом обжимается и часть «юбка» изоляции гильзы чтобы провод не болтался. Информация взята отсюда. Кстати, на фото видно, что матрица состоит из двух частей, самая крупная отделена, скорее всего из-за большей длины самой гильзы.

Попробовал обжимать гильзы в два этапа, как показано выше.

Так как место соединения проводов может со временем ослабнуть и начать нагреваться, то защитная оболочка должна выдерживать и такое, защищая тем самым от пожара. Почти в самом начале обзора я приложил скриншот с итальянскими гильзами и там было указано что они соответствуют стандарту огнестойкости UL94-V0. Я нашел описание методики тестирования по этому стандарту и решил тоже проверить.

Попробовал поджечь при помощи зажигалки каждый из остатков оболочки, в итоге могу сказать что: 1. Скорость горения — почти не горит. 2. Время угасания — около одной секунды, норма до 10 секунд 3. Образование капель — нет 4. Время послесвечения — послесвечение не обнаружено или очень мало, норма до 30 секунд.

Пластмасса от огня просто обугливается и практически не горит, при этом образуется небольшое количество дыма со слабым запахом, после прекращения воздействия через 10-15 секунд запаха нет и от самой пластмассы. Единственно наблюдение, горячая пластмасса становится немного мягче.

В общем и целом результат неплохой, если бы не одно НО, причем это «но» перекрывает и мелкие нюансы самого процесса обжима и то что гильзы все таки обжимаются и то что меня вполне устроили бы синие с красными без желтых, которые мой кримпер не жмет. Материал гильз. Я все больше склоняюсь к мысли, что это либо алюминий, либо сплав с большим его количеством. А если это так, то обжимать при помощи таких гильз медные провода нельзя. Есть конечно алюминиевые провода и есть даже специальные медно-алюминиевые гильзы, но в современном мире это такая редкость, что можно сказать почти сводится к нулю.

Второй набор больше похож на предыдущий, но заказывался в основном ради двух типов наконечников. Упакован также в пластиковую коробку, правда коробка здесь подешевле. Если в прошлый раз верхняя и нижняя часть была соединена при помощи петель, то здесь цельнолитая конструкция, а значит прослужит не очень долго.

В качестве бонуса внутри коробки была вложена бумажка на клеящейся основе с указание комплекта. В принципе вещь полезная в качестве памятки соответствие диаметра наконечника, цвета и диаметра провода.

Спецификация набора — Производитель: Excellway® Модель: CT02 Материал: PVC + чистая медь Type: 15 Value Количество: 2360шт Box Size: 205x105x30mm

Весь список комплекта плюс соответствие диаметров проводов и количество. Как можно видеть, в комплект входят самые ходовые размеры, 0.5 и 0.75 я использую в слаботочке, 1.0, 1.5 и 2.5 можно обжимать электрические провода в быту.

И все было бы хорошо, если бы не было так грустно. В комплекте идут 1700 наконечников без изолятора, так в процессе доставки они рассыпались по всей коробке, грусть печаль 🙁

Судя по всему это далеко не первый случай, так как в районе этих наконечников торцы разделителей были покрыты термоклеем. Скорее всего производитель пытался таким образом уплотнить это место чтобы при деформации коробки в процессе доставки наконечники не рассыпались. Но от меня реально ускользает один момент, почему производитель банально не положил эти наконечники в небольших пакетиках с защелкой. В этом случае покупатель просто высыпал их на свои места и все, ведь решение известное и элементарное…

В этот раз я не стал все пересчитывать, а ограничился лишь подсчетом наконечников с изоляцией, благо их мало, да и пока пересыпал наконечники без изоляции то все равно пришлось их вынимать. Количество наконечников с изоляцией примерно сошлась, где-то не хватило одного, где-то двух, а где-то и сошлось. А с неизолированными я поступил просто, ссыпал их по сути в одну кучу не особо разбирая где какие, так как у меня просто не хватит нервов разложить по ячейкам 1700 почти одинаковых внешне предметов 🙂

И так, представим что наконечники все таки были разложены нормально и попробуем посмотреть что они из себя представляют. Всего в комплекте было три типа наконечников пяти разных размеров, итого 15 видов. 1. Неизолированные 2. Изолированные тех же размеров 3. Двойные изолированные рассчитанные под два провода с тем же сечением что в пунктах 1 и 2.

Лично меня больше интересовали неизолированные, для всяких мелких соединений где важнее чтобы провод просто был обжат и двойные, причем двойные интересовали даже больше. Остальное я получил скорее «бонусом» в довесок к предыдущему набору.

Размеры, много и нудно

Длина неизолированных одинакова для всех диаметров и составляет 8мм, у изолированных длина колеблется от 14 до 15мм… Диаметры изолированных и неизолированных наконечников одинаковы и показаны ниже на фото.

Длина двойных составляет от 15мм у мелких до 20мм у самого крупного. Диаметр здесь конечно больше, так как обжимать надо два провода. Конечно можно взять и обычный наконечник большего размера и обжать при помощи него два провода, но получится ерунда так как изоляция провода в такой наконечник скорее всего нормально не влезет.

Внутренние диаметры я измерил только у трех самых больших типоразмеров, в мелкие штангенциркуль просто не влазил, хотя у меня и по поводу корректности этих значений есть некоторые сомнения.

Для пробы я взял примерно провода с примерно соответствующими сечениями — 0.5, 0.75, 1.0, 1.5 и 2.5 мм.кв и по одному наконечнику каждого типа.

Для обжима использовалась стандартная матрица, при этом одинарные обжимались соответственно указанию сечения на самой матрице, а двойные я вставлял в следующую по размеру ячейку матрицы, так как они имеют сечение в два раза больше. Например 2х1.5 мм.обжимался как 2.5 мм.кв, а 2х2.5мм как 4мм.

В результате у меня получились такие «хвостики».

Обжало отлично, единственное нарекание было к белому наконечнику, я немного неровно установил его в кримпере и его обжало кривовато, заметил уже когда сжал ручки кримпера.

С одинарными вообще все прошло гладко. Скажу честно, мне даже понравилось обжимать провода, получается просто и аккуратно 🙂

С тестами закончил, попробую подвести итоги. Сначала набор гильз. Обжимаются нормально, пластмасса не поддерживает горение, размеры красных и синих для меня очень удобны, желтые как мне кажется скорее всего будут мертвым грузом. Но вот есть у меня стойкое ощущение, что сами гильзы изготовлены из алюминия и если это действительно так, то для применения с медным проводом они непригодны, совсем.

С набором наконечников все проще. Они нормально обжимаются, отлично держат провод, похоже что все таки медь, да и варианты размеров хорошо подходят для бытового применения. Но есть большое замечание к упаковке, теперь у меня неизолированные наконечники фактически свалены в одну кучу. Хоть они внешне отличаются, но все равно неудобно.

Попутно выяснил несколько вещей а. Наконечники, гильзы, колпачки и т.п. делятся в основном на три размера, соответственно отмеченные цветами — красный, сний, желтый. Но при этом могут быть и другие цвета, таблица есть в обзоре. б. При обжиме цвет метки должен совпадать с цветом изолятора гильзы. Если цвет совпадает, а размер нет, значит лучше не пробовать :) в. Мой кримпер может обжимать только красные и синие. Есть желтая метка, но из другой размерной сетки. г. Сначала лучше поискать подобные вещи в оффлайне и лучше взят сначала по паре штук чтобы проверить медь это или нет.

На этом у меня все, надеюсь что обзор был полезен и поможет сделать правильный выбор.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

гильзы ГМЛ-П / Электрика / Cs-Cs.Net: Сообщество

Небольшой я спец в электрике, но все же позволю себе небольшое «научное» изыскание по теме заголовка ))). Надеюсь, что с помощью комментариев, мы приблизимся к решению задачи. Не буду углубляться в дебри «какое соединение проводов самое-самое», но, для себя, я выбрал обжим. Далее я буду приводить только ту информацию, по которой у меня возникали вопросы/затруднения. Основных вопроса три:

• чем обжимать
• в чём обжимать
• как обжимать

Чем обжимать

На первый вопрос ответ вроде бы очевиден. Если электрика — способ заработка, то гидравлические пресс-клещи с набором соответствующих матриц. Для хобби в хозяйстве затерялись пресс-клещи КВТ ПК-16у. Самое важное — это наличие «у» в названии, обозначает банальное — усиленные, что, по мнению производителя, расширяет область применения на моножилы (в отличии от ПК-16). Кратко про клещи. Храповый механизм с возможностью разблокировки, пять позиций обжима — далее №DIN / №JIS / цифра_оттиска:

• 1.5 / 1.25 / 1
• 2.5 / 2 / 2
• 6 / 5.5 / 5
• 10 / 8 / 8
• 16 / 14 / 14

Судя по циферкам — изначально китайская модель для Японии ))) И еще, часто возникает вопрос, какая позиция для ГМЛ 4? Отвечу — 6.

В чем обжимать

Тут вроде бы тоже просто. На просторах сети популярностью пользуются гильзы медные луженые (ГМЛ) от КВТ. Изначально они предназначены для соединения встык. И, соответственно, имеют длину от 20 до 30мм. Т.е., на один провод приходится половина гильзы. Исходя из этого, при параллельном соединении внахлест, многие пилят гильзы пополам. Судя по всему, товарищи КВТшники пошли навстречу к массам и стали выпускать укороченные гильзы ГМЛ-П Там же, по ссылке, имеется сводная таблица применяемости. Следует заметить, что в обозначении ГМЛ номер обозначает сечение многопроволочной жилы 2 или 3 класса (моножила — 1 класс), а ее внешний диаметр больше, чем у моножилы. Дабы читателям далеко не искать, приведу размеры ходовых гильз: Название — длина — внешний D — внутренний D (мм) — сечение по производителю (мм2) ГМЛ 2,5 — 20 — 5,0 — 2,6 ГМЛ 4,0 — 30 — 5,0 — 3,0ГМЛ П 6 — 9 — 5,1 — 3,5 — 2,5-6,0 ГМЛ 6,0 — 30 — 6,0 — 4,0ГМЛП 10 — 10 — 6,5 — 4,5 — 6,0-10,5 ГМЛ 10 — 30 — 8,0 — 5,0 ГМЛП 16 — 11 — 8,1 — 5,5 — 12-18 ГМЛ 16 — 30 — 9,0 — 6,0 ГМЛП 25 — 13 — 9,7 — 6,5 — 20-24

Как обжимать

Вот тут и начинаются заковырки. По «букварю» правильным считается гексагональный обжим, но он чувствителен к применяемым гильзам/кабелям. Там жесткое соответствие ГОСТ или DIN. Соответственно обжав ГОСТ-гильзой ТУ-кабель, то результат скорее всего не удовлетворит. Клиновидный обжим (как у ПК-16(у)) «прощает» некоторые несоответствия, и, соответственно, «любителю» труднее ошибиться. Скручивать или не скручивать перед обжимом? Для себя я решил, что не скручивать. Далее попробую это подтвердить. И вот он — апофеоз. Сколько и каких жил в какую гильзу запихать и каким размером губок опрессовать. Еще чуток информации. Соответствие сечение жилы (мм2) и диаметра (мм) 1,5 — 1,38 2,5 — 1,78 4,0 — 2,26 6,0 — 2,76 10,0 — 3,57 16,0 — 4,51

Update: Немного геометрии… Внешний диаметр (мм) / диаметр «пустоты» между жилами: 3х1.5 — 2,98 3х2.5 — 3,84 4х1.5 — 3,33 / 0,57 4х2.5 — 4,30 / 0,74

Опять же, в паутине считается, что гильзу необходимо набивать жилами «под завязку» используя плоскогубцы, т.е. запихнув в гильзу необходимые жилы, добавлять к ним «холостые», сечением меньше. Рискну предположить, что это справедливо для гексагонального обжима. Там и жилы, и гильза сдавливаются равномерно, и действительно, на выходе мы получаем монолит. С клиновидным же обжимом основная сила деформации приходится на «клин» гильзы и те жилы, которые оказались непосредственно под ним. Основные изыскания проводились по обжиму жил сечением 2,5мм2 в количестве 2-4шт. Вообще достаточно одной точки обжима, по середине. Но, в научных целях, производился в двух точках, по краям, причем даже со сдвигом матрицы. Далее гильза пилилась вдоль и разжималась. Размер губок указывается по DIN меткам. Ну, поехали…

Обжим 2 жилы 2,5мм2 в гильзе П6 матрица 2,5

Полный провал! Толшина жил составила всего 0,7мм. Гильза тоже чуть жива.

Обжим 2 жилы 2,5мм2 в гильзе П6 матрица 6

Тут чуть схалтурил, с одной стороны 2×2,5мм2, а с другой добавлена жила 1,5мм2 Несмотря на «забитую» с одной стороны гильзу все же видны просветы. Полторашка расплюшилась до 0,7мм. Да и трапеция гильзы на этом обжиме превратилась практически в фольгу. А там, где просто две жилы на 2,5мм2, считаю, что все хорошо.

Обжим 3 жилы 2,5мм2 в гильзе П10 матрицей 6

Матрица 6 была выбрана исходя из примерного соответствия диаметров ГМЛ6 и ГПЛ-П10. Ну что же, пара жил по краям, утончились до толшины 1,2-1,3мм, что не есть гуд.

Обжим 4 жилы 2,5мм2 в гильзе П10 матрицей 10

Что-то не очень хорошо с одной жилой. Три оставшиеся — вполне хорошо.

Update: Обжим 3 жилы 2,5мм2 в гильзе П10 матрица 10

Упустил данный вариант — дополняю…

На просвет…

В гильзе…

Боковая жила — деформация от контакта со средней жилой…

Деформация от контакта боковой жилы с гильзой

Попытка показать контакт средней жилы (знаний в макросъемке не хватило((()

Другая боковая жила — мутно, но зато видны деформации при контакте с гильзой и со средней жилой

Деформации на гильзе

Итоги

Я думаю, что теперь становится понятно, почему нельзя скручивать жилы перед опрессовкой. До какой степени и какую жилу передавит никому не известно. Я считаю, что и жилы следует располагать в гильзе без перехлестов. По поводу уплотнения гильзы до отказа тоже как-то сомнительно, так же из-за опасности передавливания жилы. Просветы в гильзе скорее всего тоже допустимы. По сути гильза получается аналогом пружинного клеммника, где роль пружины и контактной площадки как раз и заменяет сама гильза. Соответственно в клеммнике: жила — контактная площадка — жила, а в гильзе: жила — гильза — жила. Оптимальнее всего «набивать» гильзу жилами суммарным сечения ближе к верхнему допуску производителя. Тогда получается симбиоз контактов между жилами и гильзой. В итоге можно сказать, что результаты вполне совпали с рекомендациями производителя, как по суммарному сечению гильзы, так и по выбору матрицы опрессовки. Ну и наконец:

• 2 жилы 2,5мм2 обжимаем в ГМЛ-П6 матрицей 6.
• 3 жилы 2,5мм2 обжимаем в ГМЛ-П10 матрицей 10.
• 4 жилы 2,5мм2 обжимаем в ГМЛ-П10 матрицей 10, стараясь чтобы жилы не перехлестывались.

Жду конструктивной критики…

we.cs-cs.net

гильзы для обжима, соединение кабелей, обжимки и пресс-клещи, соединительная гильза

На практике применяется несколько способов соединения электрических проводовВ качестве соединителей для различных видов проводников электрического тока, используют различные устройства. Одним из представителей для качественного соединения проводов, являются гильзы. Данными изделиями производят опрессовку как проводов с небольшим сечением, так и жил силовых кабелей. Существует несколько правил, которых следует придерживаться.

Какие бывают гильзы для опрессовки проводов

Существует несколько разновидностей качественных и надежных соединений проводников между собой. Одним из таких, является соединение (обжим) проводников или кабеля при помощи гильз.

Для средних и больших токов оптимальным способом является соединение проводов опрессовкой гильзами

Виды гильз:

• Гильза из меди;
• Обжим для разных видов металлов;
• Изолированная соединительная трубка.

Гильзы, изготовленные из меди, предназначены только для соединения только медных кабельных жил. Техническое обозначение данных гильз (ГМ). Стоит отметить, что для алюминиевых проводников, изготавливаются гильзы из алюминия.

Для соединения проводов работающих в агрессивной среде, используют луженые медные трубки. Обозначаются данные изделия (ГМЛ).

Обратите внимание! При соединении алюминиевого кабеля с медной гильзой, проводит к быстрому образованию оксида, который нарушает контакт между металлами.

Бывают ситуации, когда необходимо соединить два провода с жилами из разных материалов. Специально для этих целей, разработаны гильзы, которые сварены из двух различных металлов (медь и алюминий).

Согласно техническим характеристикам, данные обжимы оснащены ограничителем, который обеспечивает равномерное заведение проводов в гильзу. Стоит отметить, что данные металлы, отличаются сопротивлением. Поэтому часть (ГАМ) гильзы из алюминия толще, чем медная.

Одним из продуктов инновационных технологий, являются изолированные трубки. По техническим характеристикам данные устройства являются лужеными медными трубками, которые помещены в трубку из ПВХ – пластиката. При обжиме, изоляция не разрушается.

Пресс-клещи для опрессовки гильз: характеристики

Медная или алюминиевая гильза, является переходником, поэтому при недостаточном контакте, увеличивается сопротивление в месте соединения. Снизить данное сопротивление до минимума, при этом увеличить площадь контакта проводников с гильзой можно при помощи специальных пресс-клещей.

Основные элементы устройства:

• Матрица;
• Пуансон.

Стоит отметить, что в зависимости от назначения, пресс клещи делят на два вида. С ручным приводом и гидравлическим. Ручные клещи подходят для обжимки проводов небольшого сечения. Гидравлический инструмент применяют для соединения кабелей с большим сечением.

Обратите внимание! Клещи с ручным приводом, оснащены храповым механизмом, который срабатывает только при прохождении клещами полного цикла обжима. Таким образом, достигается качественное и надежное соединение (обжим).

На сегодняшний день, самыми распространенными являются клещи (опрессовщик) с маркировкой ПК – 15 КВТ. Данное устройство предназначено для опрессовки гильз сечение которых варьируется в пределах от 1,5 до 16 мм2.

Качественная работа клещей, определяется правильным подбором матрицы и пуансона относительно сечению гильзы. Важно понимать, что сильное сжатие или его недостаток приводят к некачественному контакту.

Для корректности работы с клещами и правильности подбора матрицы, на устройстве нанесена маркировка, соответствующая определенному сечению гильзы. Длинные рукоятки устройства, позволяют работать без лишних усилий.

Обжим проводов: распространенные ошибки

Многие начинающие электрики или лица, не владеющие информацией в области электромонтажа, зачастую допускают ряд ошибок, которые влияют на последующую работу всей электрической схемы.

Опресовка может осуществляться гильзами или наконечниками

Ошибки при монтаже:

• Сечение гильзы меньше сечения кабеля;
• Гильза большего сечения;
• Экономия;
• Обжим без использования клещей.

Приобретая обжимы (гильзы), многие не учитывают такой важный фактор, как сечение кабеля. Поэтому после покупки обжимной гильзы или гильз, выясняется, что ее сечение меньше чем сечение провода.

Главная ошибка, которая допускается в данном случае, это уменьшение площади сечения кабеля, что совершенно не допустимо. Связано это с тем, что в месте соединения проводов, возрастает сопротивление, которое приводит к нагреву жил при работе. И если к данной сети подключить устройство с большей мощностью, провод может просто отгореть и привести к КЗ.

Обратите внимание! Если в наличии обжимной соединитель (гильза) несоответствующего размера, то соединение лучше произвести при помощи клеммников.

Использование гильз с большим сечением, не позволит добиться качественного и надежного контакта. Важно понимать, что при данном соединении, уменьшается и механическая прочность.

В целях экономии на соединительных элементах, многие разделяют одну гильзу на несколько частей, чем соответственно увеличивают сопротивление.

Правилами прописано, что опрессовка гильз обязательно должна производиться только специальным инструментом в виде пресс клещей. Поэтому молоток или пассатижи совершенно не подходят для этой работы.

Связано это с тем, используя молоток, можно повредить гильзу, а сжатия гильзы пассатижами недостаточно для качественного контакта.

Соединение проводов опрессовкой в распределительной коробке

В качестве соединителей для проводников в распаечных коробках частного дома или квартиры, отличным вариантом будет использование гильз. Но при проведении данных работ, следует обратить внимание, как на безопасность, так и на практическую составляющую.

Инструмент для работы:

• Пассатижи;
• Строительный или канцелярский нож;
• Пресс клещи.

В первую очередь, необходимо подготовить для соединения провода. Для этого, используя нож, зачищаем их на дли соответствующую длине одной стороны гильзы.

Важно понимать, что в дальнейшем, проводка может быть дополнена проводниками или измениться подключение, концы проводников оставьте длиной от 15 до 20 см. Таким образом можно будет отсоединить установленную гильзу с проводами, зачистить их и произвести новое подключение.

После того, как провода подготовлены, распределяем их согласно цветовой маркировке и приступаем к подключению. Для этого, с одной стороны заводим в гильзу провода. Проследите за тем, чтобы изоляция проводников не попала в гильзу.

После этого, используя пресс-клещи производим обжим. Будьте внимательны при обжиме и убедитесь в том, что маркировка матрицы при помощи, которой производится обжим, соответствует сечению гильзы.

Для осуществления качественного контакта, гильзу опрессовывают в нескольких местах. После опрессовки, необходимо заизолировать соединение. Для этого можно использовать изоленту или термоусадочную трубку. Таким образом, производится опрессовка всех проводов.

Соединение проводов гильзой (видео)

Если в качестве соединительных элементов в проводке вы решили использовать гильзы, то данная информация позволит вам не только правильно выбрать подходящие изделия, но и осуществить правильное соединение проводов без привлечения специалиста в области электрики.

Добавить комментарий

6watt.ru

Клеммники: Соединение силовых цепей. Часть 3: Гильзы на CS-CS.Net: Лаборатория Электрошамана

В последнее время у меня очередной период LevlUp’а, и я совершенно случайно решил вернуться к теме соединения проводов — клеммникам и другим способам соединений. Сегодня я хочу рассказать о такой интересной области как опрессовка одножильных проводников гильзами.

Для чего это надо? А вот для чего. Рассмотрим бытовую ситуацию. Например, была у вас старая хреновая розетка. Контакты у неё были плохие, она и сгорела нахрен (например так: Очередная сгоревшая розетка (Update!)), и вы хотите поставить новую. Но вот беда! Медные жилы кабеля тоже окислились, а изоляция на них поплавилась. Они, например, и так были короткие, а тут ещё придётся откусить от них повреждённые участки. И вот вы получаете три коротеньких проводка, торчащих из стены. И думаете что делать. А думать тут вначале (пока не сообразишь) приходится. Клеммники WAGO сюда не влезут, винтовые — тоже. Выбить новый подрозетник как я делал на той розетке не всегда получится — например, представим что это фартук кухни с уложенной плиткой.

Дополнительно у меня есть пост, где я расписал другой инструмент, которым можно обжимать гильзы. И вообще, ещё раз пробежался по инструменту. Читать тут.

Короче, нам нужно получить прочное, надёжное и при этом компактное соединение. Если это медный одножильный проводник — то вам отлично подойдут гильзы для опрессовки. Встречайте 😉

Есть разные варианты гильз: медные, алюминиевые, лужёные, обычные и в полном диапазоне сечений проводов. Мы будем использовать гильзы серии ГМЛ — Гильза Медная Лужёная. В ближайшей поездке по закупкам (где я легко натратил 12 тыр) я прикупил и самих гильз и пресс-клещи для работы с ними. Идея гильзы очень простая. Один провод вставляем с одной стороны, другой — со второй. Дальше берём специальные пресс-клещи (бывают разные и даже чуть ли не гидравлические) и опрессовываем гильзы. Суть опрессовки — оказать огромное давление а материал гильзы и материал проводника таким образом, чтобы они вошли между собой в очень плотный контакт.

Такое соединение практически не требует обслуживания, является разрешённым в ПУЭ (что позволяет использовать его для ответвления PE-проводников например при шлейфовании розеток) и имеет небольшие размеры. Например, мою недавнюю подработку по замене квартирного щитка (Переборка (замена) квартирного щитка) можно было сделать как раз при помощи гильз — нарастить короткие концы. Минусы соединения гильзами вот какие. Во-первых, для их опрессовки требуются специальные клещи. Желательно не вида «детская игрушка из Леруа на один раз». Клещи стоят денег, и их с собой тоже просто так таскать не будешь (хотя я подумываю купить вторые и навсегда прописать их в походный чемоданчик). Во-вторых, чтобы подлезть опрессовочными клещами требуется хотьт какое-нибудь свободное пространство. Например мой разрекламированный пример с отгоревшими концами в подрозетнике может получиться примерно в 50% случаев. В других 50% клещами будет невозможно подлезть. Ну а вот для распаечных коробок или каких-то других соединений под замуровку — это идеальный вариант!

Итак, посмотрим как оно делается. Зачищаем наши провода (у меня был кусок чьего-то ввода, поэтому там три разных цвета). Обратите внимание на разноцветную медь 🙂 В первом варианте опрессовки мы будем использовать гильзу, сечение которой соответствует сечению соединяемых проводов. В данном случае провода имеют сечение в 6 кв.мм, а гильза — ГМЛ 6-4 — тоже на 6 кв.мм. Этот вариант можно использовать, когда нужно просто нарастить проводник. Скажем, когда мы переносим какую-нибудь розетку под электроплиту или что-то подобное.

Проводники будут входить в гильзу с двух сторон. Вставим первый, и сразу же продавим край гильзы с его стороны, чтобы этот проводник держался и не вываливался.



Я использую купленные для теста пресс-клещи ПК-16 от КВТ. Они имеют трещотку, которая не позволяет раскрыться клещам, пока гильза не будет прожата до конца. Поэтому будьте внимательны с выбором сечения для гильзы, которую вы обжимаете! Если вы жмёте гильзу на 6 кв.мм — ставьте её в соответствующие прорези! Если вы захотите (суровой русской душой;)) прожать посильнее и поставите её в прорези для сечения на 4 кв. мм — хрен вы потом клещи раскроете: толщина гильзы не даст ей прожаться до раскрытия трещотки. А если давить сильнее — можно и клещи сломать 🙂

Дальше — по аналогии. Вставляем второй проводник и последовательно в нескольких точках или сплошняком прожимаем ВСЮ гильзу целиком. В результате у вас должна получиться сплюснутая фигня (она ещё и скривиться немного может). Мои клещи ещё и цифирки пропечатывают, причём качество пропечатывания цифирок показывает качество опрессовки гильзы.



Дальше соединение надо заизолировать. Тут всё просто. Это будет или изолента или термоусадка. У меня нашёлся кусок термоусадки, и я его и использовал. Вот и всё!



Однако, существуют более сложные соединения. Например, ответвления или коммутация (намертво) распаечных коробок. В этом случае может понадобиться соединить бОльшее количество проводов одновременно. Например, три, пять. В таком случае мы возьмём гильзу бОльшего сечения и запихаем все необходимые провода туда с одной стороны. У меня завалялось парочка гильз на 10 кв.мм, поэтому покажу снова на двух проводах. И сразу же отмечу, что на самом деле запрессовка нескольких проводников в одну гильзу не есть хорошо. Гильза предназначена для опрессовки только двух проводников: один с одной стороны и второй — с другой.

Запихиваем наши проводники в гильзу до упора и так, чтобы они не торчали.



Снова вставляем, прожимаем-опрессовываем и получаем результат. В данном случае, наоборот, следует экпериментальным путём подобрать нужные прорези так, чтобы они и жали гильзу, и не запирали клещи. Связано это вот с чем. Теперь у нас в гильзе находится больше проводников, и не факт что удастся её ужать до расчётного сечения. У меня на 10 кв.мм оно не жалось (и в первый раз клещи заклинило), и пришлось использовать следующую позицию прорезей клещей — на 16 кв.мм. Короче — будьте разумны и внимательны.



Вот и всё! Способ очень простой, хоть и требует специальных клещей, зверский и брутальный. Мне понравилось, и с этих пор пресс-клещи и десяточек гильз на чёрный день будут валяться у меня в рабочем чемодане.

Другие части (почитать ещё):

Если вас заинтересовала информация из этого поста и вы хотите со мной связаться (или заказать Сборку щита / Консультацию/Мастер-Класс), то пишите мне на почту [email protected] или звоните на +7-926-286-97-35 (c 10 до 20 по Москве). На SMS и почту, написанную в одну строчку, я не отвечаю. Отзываюсь на имя Электрошаман.Невнимательных, тупых и наглых продаванов и менеджеров я буду жёстко стебать, если они не заглянут в инфу про контакты для организаций, а скорее кинутся звонить.

cs-cs.net

Обжим изолированных, кольцевых, вилочных наконечников и клемм

Для того чтобы качественно произвести обжим провода необходимо выполнить 3 главных правила:

• Во-первых, правильно подобрать коннектор или наконечник, чтобы его размер соответствовал сечению прессуемого провода.

• Во-вторых, воспользоваться профессиональным инструментом. Это пресс клещи, оснащенные храповым механизмом, который позволит выполнить полный цикл опрессовки.

• И в третьих, выбрать нужную матрицу. Ее геометрия и форма должны соответствовать обжимной части наконечника.

Опрессовка или обжим проводов изолированными или неизолированными наконечниками стала очень доступна в последнее время. Данный процесс имеет даже ряд преимуществ перед лужением жил проводов:

• быстрее
• надежнее
• дешевле

При лужении провода и длительной его эксплуатации, из-за перепадов температур может произойти ослабление контакта. Это приводит к нагреву луженного соединения.

А так как температура плавления припоя низкая, то он беспрепятственно под нагрузкой выгорает или выплавляется, ослабляя и значительно уменьшая площадь контакта. Далее происходит искрение со всеми текущими негативными последствиями.

Зачем нужен обжим и опрессовка проводов

А можно ли вообще обойтись без гильзования и обжатия? Что плохого в простом креплении проводов к автоматам и другим приборам?

При простом зажиме пучок провода распушается и раздавливается в стороны. Некоторые отдельные проводники вообще могут быть повреждены. Такие жилы, разрушенные и отделенные от основного пучка, уже не принимают участия в контакте и пропуске через себя токовой нагрузки.

Все это приводит к тому, что оставшихся жил не хватает и происходит нагрев мест соединения.Кроме этого, оголенная медь из которой выполнены жилы проводов остается доступной для попадания влаги и кислорода. А это приводит к ее потемнению и окислению.Один раз обжав проводник наконечником или гильзой, вы избавите себя от всех этих проблем в дальнейшем.

Как правильно подобрать провод и наконечник

Для начала, нужно узнать какого сечения провод вы будете обжимать. Сделать это можно по надписям на изоляции жилы, либо воспользоваться штангенциркулем.Далее при выборе тех или иных втулочных наконечников можно ориентироваться по цветовой маркировке их изолированной юбки. Каждый цвет должен соответствовать определенному сечению и размеру гильзы наконечника.

Правда есть и производители, которые на этом не заморачиваются, и выпускают одноцветную продукцию разных сечений.

После выбора обязательно физически проверяйте насколько плотно провод заходит в гильзу или наконечник.

При этом категорически не нужно подкручивать жилы перед вставлением их внутрь наконечника.

У наконечника на входе есть специальная юбочка, которая поможет одеть его даже на слегка распушенный провод. Кроме того, эта юбка играет роль фиксатора изоляции. Можете сравнить, сколько изломов в разные стороны выдержит провод с юбкой и без нее. Как понимаете, результат окажется не в пользу последнего варианта.

Еще один немаловажный момент, про который нужно помнить: многие провода изготавливают не по ГОСТ, а по собственным техническим условиям.

И поэтому их фактическое сечение может быть меньше заявленного в номенклатуре. Соответственно из-за этого образуется слабина в прессуемой части наконечника, хотя как вам казалось вы и подобрали все по таблицам и вроде бы нигде не допустили ошибок.

Зачастую бывает так, что в наконечник сечением 1,5мм2 с легкостью залетает провод 2,5мм2. Поэтому выбор по таблицам это конечно же хорошо, но без практической примерки гильзованной части и провода никак не обойтись.

Обжим моножильных проводов

Многие часто задаются вопросом, можно ли обжимать моножильные провода? Да конечно, делать это не запрещается, только использовать для этого нужно соответствующий инструмент.Обыкновенные кримперы здесь уже не подойдут, так как они рассчитаны на меньшее усилие, которое необходимо при сжатии моножилы. Придется закупать для этого специально предназначенные пресс клещи ПК-16у или ПК-35у.

Это универсальный инструмент и работать им можно также для обжатия и многожильных проводов.

Чтобы обжатие на моножиле получилось качественным и внутри гильзы не было люфта, основное правило здесь — выбирайте гильзу или наконечник на один размер меньше чем сечение прессуемого провода.Еще этими клещами удобно прессовать одновременно несколько проводников в одной гильзе. Делается это например при соединениях в распредкоробках.

Почему нельзя скручивать проводки?

Проводки внутри втулки обжимаются под очень высоким давлением, так что даже способны изменить свою первоначальную форму окружности, если лежат параллельно друг другу. Из круга они превращаются в шестигранник, а это увеличивает площадь их контактной поверхности между собой. А когда вы их скрутите, то при обжиме, в тех местах где жилки пересекаются, они могут быть передавлены друг дружкой.

Материал наконечника

Еще один актуальный момент выбора наконечника – это материал изготовления. При покупке удостоверьтесь, что вам продают именно медные или луженные наконечники. Для этого достаточно предварительно приобрести один наконечник и надпилить его чем нибудь посторонним.

При медном материале изготовления, особенно если используется высококачественная медь, срез будет красноватого оттенка. Если же используются обычные медные сплавы, что чаще всего и встречается – то надрез будет бледно-желтоватого цвета.

При взаимодействии с воздухом медь может потемнеть и потерять качество контакта. Лужение меди это давно известный способ, который позволяет сделать контакт долговечным и надежным.

Плюсы обжатия проводов наконечниками

• обжатый наконечником конец провода считается воздухонепроницаемым
• гильза наконечника не позволяет отдельным проводкам повредиться или быть исключенными из контакта
• луженная поверхность наконечника – надежная защита от воздействия окружающей среды

Технические параметры

Основные типы и марки тонкостенных изолированных наконечников и клемм, широко представленных на нашем рынке следующие:

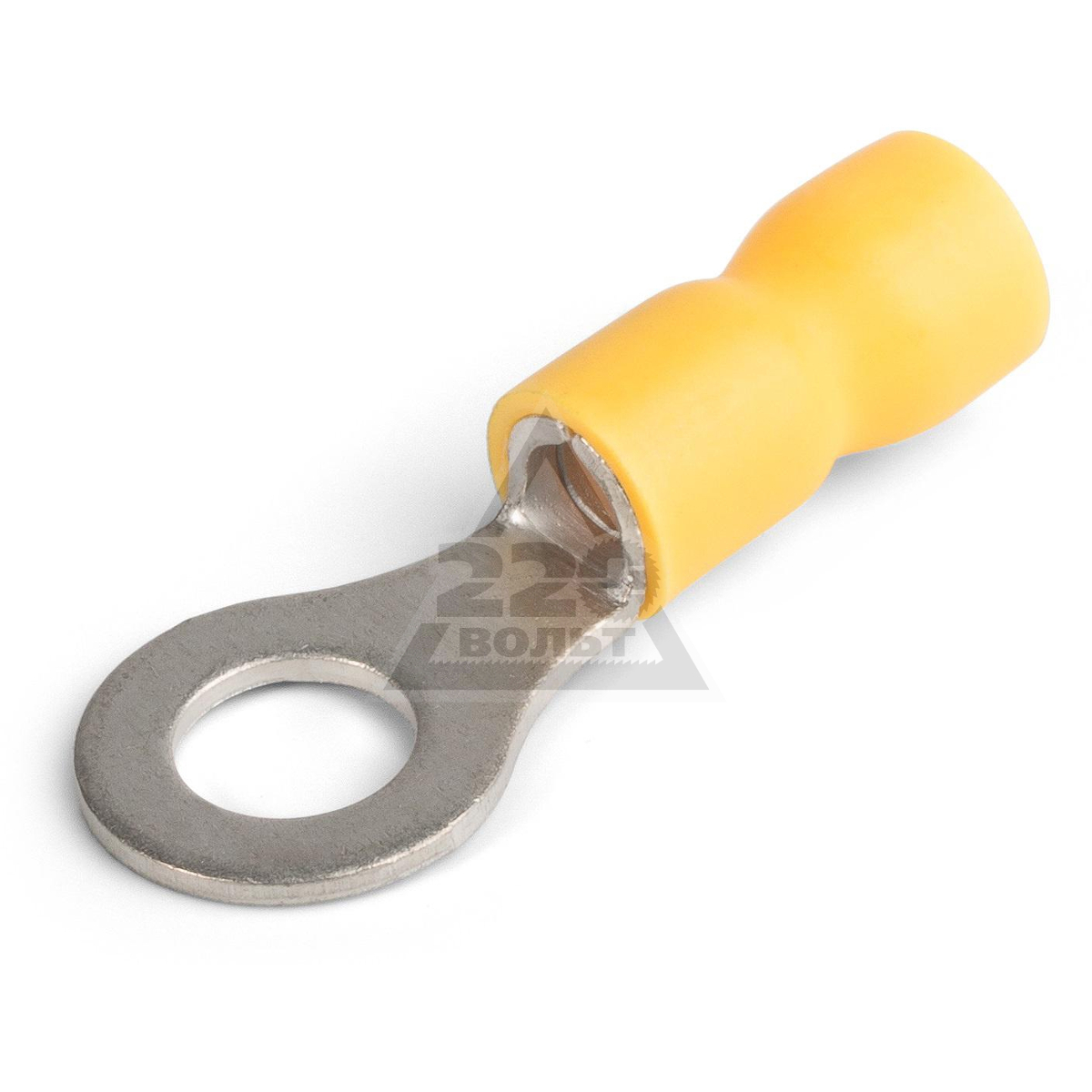

Наконечники кольцевые НКИ — все их данные и технические параметры приведены в начале статьи выше.

Наконечники вилочные изолированные НВИ:

Наконечники штифтовые плоские изолированные НШПИ:

Наконечники штыревые круглые изолированные НШКИ:

Разъемы — клеммы плоские изолированные «мама» РПИ-М:

Разъемы — клеммы плоские изолированные «папа» РПИ-И:

Ознакомиться с текущими ценами на инструмент для опрессовки подобных наконечников можно здесь.

Правила работы с изолированными наконечниками

• обжиму изолированными наконечниками подлежат только многопроволочные провода. Моножильные должны использоваться под свой тип неизолированных наконечников.

• при выборе обязательно обращайте внимание не только на диаметр и сечение, но и на форму контактной лопатки. Нельзя использовать вилочные наконечники на подвижных или подверженных вибрациям контактах!

• изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила. В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.

• при обжатии наконечник вставляете в матрицу пресса так, чтобы шов хвостовика был сверху и строго по центру

• соблюдайте цветовую маркировку на матрицах с цветами самих наконечников

• обжимая пресс клещами изолированные наконечники, контролируйте чтобы каждый контур матрицы, обжимал свою часть жилы и изоляции, а также вставляйте наконечник в матрицы только с маркированной стороны

• если матрицы не полностью сомкнулись в конце зажатия ручек, значит вы не правильно подобрали размер наконечника. Если изоляционная манжета при этом повредилась, требуется заменить наконечник.

Рекомендации по опрессовке втулочных наконечников НШВИ

Лайфхаки работы с наконечниками НШВИ

Как сделать из наконечника НШВИ простой НШВ? Как с подручных материалов изготовить удлиненный наконечник НШВИ? Несколько лайфхаков по работе с втулочными наконечниками можно узнать из видео ниже:

Статьи по теме

domikelectrica.ru

Гильзы для опрессовки проводов и инструмент для обжима

Электрические провода соединяют разными способами. Это может быть сварка, клеммники, пайка и др. Раньше все соединения выполняли традиционной скруткой. Сейчас существует быстрый и надежный способ, предусматривающий использование гильз для опрессовки проводов, сжимаемых специальным инструментом. Обжатый внутри трубки кабель приобретает надежный электрический контакт за счет деформации металлических стенок соединительного изделия. Неразъемное соединение просто делать на высоте и в других неудобных условиях.

Существующие разновидности гильз

Внешний вид гильзы для проводов напоминает обыкновенную металлическую трубку определенного размера. Однако это не значит, что одним и тем же соединителем можно обжать любые провода. Каждая гильза различается не только своими размерами, но и материалом, из которого она изготовлена. Настало время ближе познакомиться с разновидностями соединительных изделий.

Медные соединители

Любая гильза имеет свою аббревиатуру. Медные изделия предназначены для наращивания провода из аналогичного металла. Существует две разновидности медных трубок:

• Буквенное обозначение «ГМ» указывает, что гильза медная. На первый взгляд изделие напоминает отрезок обычной медной трубки определенного диаметра. Соединитель имеет традиционный оранжево-красный цвет меди.
• Существуют изделия белого цвета для соединения проводов, обозначенные буквами «ГМЛ». Это те же самые медные трубки, только покрыты оловом методом лужения. Меди свойственно окисление, а оловянное покрытие защищает изделие от коррозии. Обжатый медный кабель и стенки луженой гильзы не вступают друг с другом в реакцию, что исключает их окисление.

Иногда встречается распространенная ошибка, когда алюминиевые провода обжимают ГМЛ. Неквалифицированные мастера считают, что если гильза луженая, значит, медь с алюминием контактировать не будут. Это грубейшая ошибка. Дело в том, что при сжатии стенки гильзы деформируются. Естественно, оловянное покрытие тоже нарушается. По истечении некоторого времени через микротрещины олова начнет проявляться коррозия, за которой последует исчезновение контакта.

Алюминиевые соединители

Соединительные гильзы из алюминия по конструкции идентичны медным аналогам. Та же металлическая трубка, только изготовлена из другого материала. Изделие обозначается буквами «ГА» и предназначено для наращивания алюминиевых проводов.

Комбинированные соединители

Нередко встречаются ситуации, когда требуется соединить два провода из разнородных металлов. Для этого существует специальная гильза, один край у которой изготовлен из алюминия, а другой из меди. Такое комбинированное изделие имеет буквенное обозначение «ГАМ». Расшифровка гласит, что гильза изготовлена из алюминия и меди. Еще ее называют алюмомедная.

Использование ГАМ удобно при соединении старой алюминиевой проводки с новыми медными жилами. Два конца провода из разнородных металлов вставляют стык встык внутрь трубки в соответствующие гнезда, после чего выполняют опрессовку.

Изолированные соединители

В местах, где к электропроводке существует доступ людей, все голые контакты необходимо изолировать. Для удобства опрессовки существует специальная гильза, покрытая ПВХ защитным слоем. Такое изделие обозначено буквами «ГСИ». В расшифровке – это гильза соединительная изолированная. Изделие предназначено для опрессовки многожильного медного провода.

Размеры и конструкция гильз

Все типы гильз имеют свои стандартные размеры и используются с соответствующим сечением провода. Для наглядности можно рассмотреть таблицу, где указаны характеристики ГМЛ.

Что касается конструкции трубок, то они могут иметь внутри перегородку. Она помогает соединять провода стык встык. Перегородка располагается посередине трубки и служит ограничителем для провода. Вставленный кабель войдет с обеих сторон только на определенную глубину.

Сквозные гильзы представлены обычной трубкой, без каких-либо перемычек или других технических преград.

Инструмент для опрессовки

Для сжатия гильз существует специальный инструмент. Он позволяет сжимать соединители по всей длине. В быту трубки сечением больше 120 мм2 не используют, а все меньшие размеры опрессовывают клещами для обжима соединительных гильз вручную. Сжатие гильз большого диаметра возможно только на производстве специальным гидравлическим инструментом.

Для подобных работ лучше выбирать пресс-клещи, имеющие регулируемые пуансоны и набор матриц разного размера. Таким инструментом проще выполнять опрессовку трубок разного сечения. За собой не нужно тащить кучу тяжелого инструмента, достаточно на одних клещах провернуть винт пуансона или подобрать подходящую матрицу.

Опрессовка клещами считается самым надежным соединением кабеля. Соединение, конечно, получается неразборным и при надобности его придется разрезать. Однако таким методом можно соединить любые разнородные провода.

Методы опрессовки

Принцип выполнения опрессовки несложен, достаточно вставить оголенные жилы внутрь трубки, после чего сжать ее с помощью пресс-клещей. Особенность меди и алюминия заключается в образовании окислительной пленки. Это своего рода налет поверх металла, ухудшающий контакт. Избежать этого поможет обработка до опрессовки специальной смазкой внутренней части гильзы и концов соединяемых проводов.

Существует два метода опрессовки:

• Сплошное обжатие выполняется с помощью тех же клещей, только используются фигурные матрицы. Сначала выполняют обжатие концов кабеля, чтобы придать им круглую форму. Затем их вставляют в гильзу, после чего происходит ее обжатие по всей длине. Готовый контакт проверяют штангенциркулем, чтобы узнать габариты получившегося сечения.
• При местном вдавливании сжимается не вся гильза, а только отдельные ее участки. На поверхности отчетливо будут виднеться ямки. Качество контакта зависит от их глубины, что аналогично измеряют штангенциркулем.

Опрессованную голую гильзу изолируют диэлектрической липкой лентой. Как вариант, на нее можно надеть термоусадочную трубку.

Опрессовка изолированных трубок ГСИ происходит тем же методом. Гильзу подбирают по соответствию сечения провода. С его концов зачищают изоляцию, обрабатывают смазкой, после чего вставляют внутрь трубки. ПВХ покрытие гильз выполнено разными цветами. Это сделано для удобства выбора подходящего сечения матрицы на инструменте. Например, электромонтер берет втулку желтого цвета и чтобы ее сжать, вставляет в матрицу клещей, помеченную таким же цветом. Сжатие происходит поверх изолированного слоя гильзы, после чего получается надежный контакт, не требующий сверху дополнительной изоляции.

Часто допускаемые ошибки при опрессовке

Неправильно сделанная опрессовка грозит нагреванием контакта с последующим его перегоранием. Давайте рассмотрим самые распространенные ошибки, которые человек может допустить по незнанию точного технологического процесса.

Экономия не всегда идет на пользу

Все соединительные трубки идут стандартной длины. Их размеры обусловлены, исходя из натяжений металла, происходящих при сжатии клещами стенок. Домашние умельцы часто пытаются сэкономить на материале под предлогом, зачем такая длинная трубка, если ее хватит и половины. Далее, берут ножовку по металлу и распиливают гильзу пополам.

Во-первых, это глупо, так как изделие стоит копейки и большой экономии здесь не получится. Во-вторых, такие действия ухудшают контакт, что сопровождается увеличением показателя переходного сопротивления. При сжатии вдоль укороченной трубки могут образоваться продольные трещины. К тому же на короткой гильзе уменьшается количество сжатий, образования тех самых канавок. Это уже влияет на прочность соединения и, естественно, образуется плохой контакт.

Гильза большего диаметра, чем сечение провода

Встречаются ситуации, когда под рукой нет соединительной трубки соответствующего сечения. Если сжать гильзу большего диаметра, чем сам провод, внутри образуется много пустот, куда со временем переместятся жилы. Надежность контакта будет ослаблена, что повлечет нагревание соединения.

Избежать этой проблемы можно добавлением внутрь гильзы со вставленным проводом кусочков жил из аналогичного металла. Когда они заполнят все пустоты, и провод будет плотно располагаться внутри трубки, после чего можно выполнять обжим.

Гильзы меньшего диаметра, чем сечение провода

Когда под рукой оказывается трубка меньшего диаметра, чем сечение провода, выйти из этой ситуации будет сложнее. Иногда, чтобы уменьшить сечение провода, на его конце откусывают несколько жил. Этого делать нельзя, так как с уменьшением сечения возрастает сопротивление, да и надежность контакта ослабляется.

Выходом из ситуации может послужить вставка нескольких жил с другой стороны гильзы. Если технически это сделать нельзя, тогда придется разделить соединяемый узел на несколько линий. Допустим, 6 проводов не помещаются внутри трубки. Берут 2 гильзы и прессуют в каждой по 3 жилы. Далее, для разветвления каждой линии используют отдельные трубки.

Непредназначенный для опрессовки инструмент

Плохое качество соединения может получиться при неправильном выборе матрицы пресс-клещей. Перед началом работы необходимо проверить соответствие сечения, указываемое на инструменте и гильзах цифрами или цветной маркировкой.

Самый плохой контакт получается при использовании вместо пресс-клещей пассатижей и других подобных инструментов. Применение молотка с зубилом, вообще, недопустимо. Пресс-клещи рассчитаны на определенную силу сжатия, чего нельзя получить от пассатижей и тем более от ударов молотком. Примитивный инструмент может недожать трубку или пережать. В первом случае контакт будет греться, а во втором – существует вероятность деформации самих жил прессуемого провода.

Вот в принципе и все секреты, как происходит обжим гильз ручным инструментом. Сложного здесь ничего нет, просто надо соблюдать технологический процесс, и надежность электропроводки будет обеспечена.

electrifix.ru

Алгоритм самостоятельного снаряжения пулевых патронов

Снаряжение винтовочных и дробовых патронов – это процедура, которая позволяет владельцу ружья сэкономить от половины до двух третей стоимости готовых боеприпасов. Плюс – это и еще очень увлекательное занятие. А широкий ассортимент имеющихся в продаже компонентов дает возможность подготовить боеприпасы для конкретного оружии или конкретной цели без всякого ущерба для качества, потому что продаваемые пули, капсюли и порох зарядов обеспечивают большую универсальность в использовании винтовки, ружья или пистолета.

Подготовка гильз к снаряжению

Самая дорогая часть патрона – латунная гильза, которую часто выбрасывают, хотя гильзы можно использовать несколько раз, сколько же именно, это зависит от конструкции гильзы и типа заряда. В первую очередь при снаряжении патрона нужно осмотреть гильзу, при необходимости очистить ее и проверить, нет ли трещин. Трещины чаще всего появляются на дульце или нижней части, называемой дном. При наличии трещин гильза отбраковывается. Точно так же отбраковываются гильзы со следом в виде кольца и раздутые, поскольку при выстреле может отдавиться дульце гильзы, что очень опасно для стрелка.

Гильзы для патронов

После того как гильзы будут отобраны, необходимо выполнить следующие 5 основных операций.

• Извлечение стреляного капсюля.
• Восстановление размера гильзы.
• Установка нового капсюля.
• Снаряжение гильзы порохом.
• Установка пули или дроби.

Сейчас в продаже имеются самые разные приспособления для самостоятельного снаряжение боеприпасов как для дробового, так и пулевого оружия. Помимо собственно прибора для снаряжения патронов – пресса, необходимы также такие инструменты и оборудование: набор обжимок – подбирается для конкретного калибра, дозатор для или мерка пороха (значительно сокращает время навески), и желательно – подробная инструкция по снаряжению патронов. Желательно в печатном виде, так как по интернетным руководствам можно много чего «наваять».

Снаряжение пулевого патрона с колпачковой пулей Фостера

Пользоваться советами любителей могут только те, кто уже сам неоднократно снаряжал боеприпасы и ищет способы усовершенствовать свой процесс.

Как правило, в солидных руководствах описан не только пошагово сам процесс, но и проблемы, могущие возникнуть по ходу, а также, способы их решения. Тем более, что там же можно ознакомится со сведениями по всем маркам приборов для снаряжения патронов, найти информацию об их взаимозаменяемости, а самое главное – о минимально и максимально допустимых зарядах для разных патронов и новых марках пороха и пуль. Дело в том, что постоянно в наших магазинах появляются компоненты зарубежного производства и разобраться без толкового советчика трудно. А, к огромному сожалению, редко когда в магазине попадается продавец, который действительно разбирается в том, что предлагает купить другим.

Мы предлагаем вам не подробную инструкцию, что и как делать, а просто советы опытного охотника по теме снаряжения патронов самостоятельно. Может, среди них вы найдете ответ на тот вопрос, который был неясен или сможете решить проблему, из-за которой ваши патроны не настолько хороши, как бы вам хотелось.

Мы начали с того, что гильзы надо предварительно отбирать и очень тщательно. Повреждение может стать причиной заклинивания патрона, разрыва ствола и даже травмирования охотника.

Станок для снаряжения патронов

После отбора гильз их надо очистить и обязательно смазать, перед тем, как вставлять в обжимку на полную длину. Многие охотники просто ленятся или, руководствуясь ошибочным мнением, игнорируют эту манипуляцию. А совершенно зря – графитовая смазка никоим образом не вредит пороховому заряду, зато гильза останется в отличном состоянии и ее можно будет использовать многократно. Но, при этом надо следить, чтобы смазка не попала на капсюль, так как его ударный состав может ослабеть.

Извлечение капсюля

Раньше это было довольно трудной задачей, но современные приборы для снаряжения патронов позволяют одним движением делать целых три манипуляции – извлечь старый капсюль, выполнить обжимку по всей длине гильзы и произвести расширение дульца гильзы на заданный размер.

Головка для удаления капсюля

Выполняется это тонким стержнем через центр обжимки – кончиком капсюль выдавливается. Навинченный на стержне расширительный шарик (реже цилиндр) проходит через отверстие формирует необходимый диаметр дульца, куда потом будет вставлена пуля. Кстати, смазка дульца значительно снижает необходимые усилия.

Если используются свинцовые пули, отлитые самостоятельно, то чаще всего расширительный шарик не раскроет гильзу до нужного размера – после первой-второй гильзы сделайте проверку – вставляется ли пуля без усилий. Если нет, то можно взять оправку большего диаметра или же вручную расширять дульце при помощи плоскогубцев.

Обжимка гильзы

Какую обжимку выбирать – зависит от формы гильзы. Если она одинакова по всей длине, то и обжимку надо брать такую же. А вот для гильз бутылочной формы необходимо найти обжимку, которая охватывает только верхнюю часть гильзы. Но тут есть такое но: для оружия с затвором рычажного типа, со скользящим цевьем и некоторых моделей самозарядных ружей категорически не рекомендуется брать фигурные гильзы. Дело в том, что при этом резко возрастает давление в патроннике и могут постоянно случаться заклинивания патронов. Все-таки, обжимание гильзы по всей длине преимущественно.

Обжимка гильзы

Уже снаряженный патрон должен соответствовать размеру просвета затвора. Это то пространство, которое есть между передним срезом стебля затвора, когда он в закрытом состоянии и нижней точкой патронника – когда патрон полностью вставлен – дно гильзы должно доходить до него. Если гильза обжата с закраинами, то продвижение патрона будет невозможно – его остановит конический скат патронника.

Просвет затвора — один из ключевых факторов в точности и безопасности боя.

Для патронов разного вида его значения различные – узнать точно можно в инструкции к прибору для снаряжения боеприпасов и использовать только ту обжимку, какая там указана. Иначе просвет затвора будет меньше или больше, что значительно ухудшает параметры боя и даже станет причиной заклинивания.

Следующий этап – запрессовка нового капсюля

Делать это просто, но меры предосторожности тоже нужны. Устанавливается капсюль наковальней вверх на пуансон для запрессовки. Почти все прессы устроены так, что капсюль можно устанавливать только после того, как гильза извлечена из обжимки. Из капсюльного гнезда обязательно надо извлечь остатки старого состава – это выполняется специальным инструментом.

Оборудование для снаряжения патронов Пулелейка Lee 410кал (Шар 10.4 мм) Набор для снаряжения патронов про-ва Беларуссии Запрессовать капсюль надо плавным и сильным нажатием ручки пресса до его плотного залегания на дно гнезда. Если зажать не до конца, то удар бойка будет смягчен движением неплотно сидящего капсюля и воспламенение будет замедленным.

Важный момент! Никогда не делайте запрессовку капсюля, если патрон снабжен порохом – можно сильно пострадать.

Навеска пороха

Порох в гильзу засыпается только после установки капсюля и проверки на плотность. Величину порохового заряда выбирают по планируемому виду охоты: на глухаря пороховой заряд будет меньше, чем на крупного зверя. На банке или упаковке пороха обязательно будет указан, каким должен быть начальный заряд – с него и начинайте снаряжение.

Виды пороха Порох Вектан Взвешивание пороха

Стандартная единица измерения массы пороха и пуль – гран и все мерки имеют показатель в гранах. В метрической системе 1 гран – 0,065 грамм, а в 1 фунте (16 унций) содержится 7000 гран.

Одного фунта (450 граммов) бездымного пороха достаточно для снаряжения такого количества патронов, которое большинство охотников не расстреливает и за год. Труднее всего бывает решить, какой порох использовать, потому что есть несколько его типов, и разные марки можно имеют разное назначение. Лучше всего прочитать несколько руководств, посмотреть, какие пороха требуются в вашем случае, а затем экспериментировать с величиной заряда и марками, пока вы не добьетесь желаемой точности боя.

Разрыв ствола из-за превышения заряда пороха

Второе правило, которого надо неукоснительно придерживаться – никогда не превышать максимально допустимый заряд, а при проверке патронов мощность увеличивать постепенно – не больше чем на 1-2 грана (60-120 мг) за раз, проверяя пристрелкой.

После того, как заряд будет определен, навесьте нужное количество пороха на весах и установите мерку на нужный объем. Некоторые охотники рекомендуют навешивать каждый заряд, но производители прекрасных современных марок считают это излишним. Весы нужны для того, чтобы установить мерку и чтобы время от времени проверять навеску. Использование мерки не только облегчает роботу, а и позволяет работать систематически и правильно.

Установка пули

Последний этап – это установка и обжатие пули. Здесь тоже необходимо подобрать обжимку согласно инструкции. Глубина посадки пули определяется несколькими факторами. Если речь идет о гильзе бутылочной формы, то пуля обычно сажается на глубину дульца гильзы, и это правило действует в отношении большинства пуль. Другой фактор – это общая длина гильзы и пули. Если пуля выступает слишком сильно, то патроны не подойдут к магазину некоторых магазинных винтовок. В обжатии нет необходимости, если только не используются свинцовые пули и речь не идет о винтовке с трубчатым магазином: обычно оболочечные пули садятся в магазине плотно друг к другу, и в обжатии нет необходимости. Исключением могут быть пули «магнум» с очень большим зарядом. Обычно пули, предназначенные для использования с трубчатым магазином, имеют канавку для обжатия. После того, как пуля установлена, патрон готов к конечному осмотру. С гильзы необходимо стереть остатки смазки.

Прибор для снаряжения патронов Правка дульця гильзы

Патроны для дробовых ружей

Снаряжение дробовых патронов происходит практически также.

Расчет навески пороха и дроби на примере Сунар 42

Предусмотрено 6 операций:

• Извлечение капсюля и калибровка гильзы.
• Установка капсюля.
• Навеска порохового заряда.
• Установка и запрессовка порохового пыжа.
• Заряжение дробью.
• Обжатие.

Снаряжение дробовых патронов

Использование пластмассовых пыжей-контейнеров очень облегчает снаряжение патронов и во многих случаях позволяет уменьшить пороховой заряд, поскольку в таком контейнере удерживается лучше. При снаряжении дробовых патронов очень важно сочетание компонентов, поэтому необходимо использовать только те из них, которые рекомендуются именно для вашего заряда.

Видео

Самостоятельное снаряжение патронов

Снаряжение боеприпасов для гладкоствольного оружия

Оцените статью: Поделитесь с друзьями!

iohotnik.ru

Ручные пресс-клещи обжимные и универсальные кримперы: для обжима контактов, витой пары RJ 45 и наконечников проводов

Одним из видов профессиональных инструментов являются ручные пресс-клещи, или

кримперы. Они предназначены для работ по обжимке кабелей и проводов.

Виды пресс-клещей

Ручной обжимник используется для опрессовки неизолированных наконечников кабеля, контактных разъемов, клейм и контактных гильз разного размера. Если у ручного обжимника есть специальные лезвия (обычно они располагаются в месте крепления ручек), то этот инструмент можно применять еще и для разрезания кабелей и проводов.

Электропассатижи – это многофункциональный инструмент для профессионального использования. Им можно выполнить практически любые работы с проводами. В основном электропассатижи применяется для резки и снятия изоляции с проводов, но также ими можно обжимать неизолированные и изолированные наконечники  кабелей.

Кримпер – это инструмент для обжима наконечников проводов, для обжима витой пары, коннекторов. Он имеет две длинные рукоятки (подвижной может быть одна или обе) и массивную рабочую часть в виде металлических губок, в которых предусмотрены отверстия для кабелей. При сведении рукоятей смыкаются губки, и методом силового вдавливания осуществляется обжим кабельного наконечника. У некоторых моделей на рабочей части есть лезвие, что упрощает работы – для отрезания кабеля не требуется дополнительного инструмента.

Как выбрать пресс-клещи?

• Диапазон опрессовки. Эта характеристика показывает максимальные и минимальные сечения кабелей, которые ручные пресс-клещи способны опрессовать. Если предстоит работать с кабелями небольших сечений, то стоит выбрать пресс-клещи с диапазоном от 0,5 до 6 мм2, а для толстых кабелей нужно приобретать инструмент с диапазоном 10 — 25 мм2.
• Изоляция ручек. Обычно ручки пресс-клещей изготавливаются из пластика, но у некоторых моделей кримперов есть специальные прорезиненные вставки. Резина не проводит электрический ток, поэтому если кабель, с которым  работают ручными пресс-клещами, окажется под напряжением, человеку не будет грозить опасность поражения током.

В нашем интернет-магазине Вы можете выбрать и купить ручные пресс-клещи для электромонтажных работ и кримперы. Для того чтобы сделать заказ, позвоните менеджеру по телефону или добавьте выбранный товар в корзину.

Выбор кримпера для обжатия кабельных наконечников

01.02.2021

Надежная работа любого электротехнического устройства обеспечивается качеством используемых деталей и компонентов, а также качеством их монтажа. Одним из важнейших вопросов при установке и подключении электрооборудования является надежность контактных соединений. Основными видами контактных соединений провода с кабельным наконечником являются пайка и обжим. И если с паяным соединением вопросов, как правило, не возникает, то при создании обжимного соединения довольно часто возникает вопрос — каким инструментом воспользоваться?

Основным инструментом для опрессовки изолированных и неизолированных наконечников, обжатия конечных гильз является кримпер. При выборе кримпера учитываются основные его особенности. Во-первых — назначение. Кримпер может быть специализированным, или универсальным. Универсальные кримперы позволяют выполнять широкий спектр манипуляций с кабелем, или работать со многими типами кабельных наконечников. Специализированные подходят для конкретного типа провода и наконечника.

Ниже приведена таблица типов кабельных наконечников производства Калужского завода «КВТ», дилером которого является компания «ЧИП и ДИП», и кримперов для них.

Типы наконечников	Сечение провода	Инструмент	Профиль обжима
НКИ, НКИ(н), ВНКИ, НВИ, НВИ(н), НИК, НШКИ, НШПИ, НШПИ(н), РПИ-П, РПИ-П(н), РПИ-М, РПИ-М(н), РППИ-М, РШИ-П, РШИ-М, РПИ-О, РПИ-П-НТ, РПИ-М-НТ, ВРПИ-П, ВРПИ-М, ВРШИ-П(н), ВРШИ-М(н), ГСИ, ГСИ(н), ГСИ-П, НШВИ, НШВ, НШВИ(GLW)	0.25/0.34/0.5/0.75/1.0/1.5/2.5 мм²	CTB-12	трапециевидный и овальный, двухконтурный
		CTA-12	трапециевидный и овальный, двухконтурный
		CTK-12	трапециевидный и овальный, двухконтурный
НКИ, НКИ(н), ВНКИ, НВИ, НИК, НШПИ, НШКИ, ВРПИ-П, ВРПИ-М, РПИ-П(н), РПИ-М(н), ВРШИ-П(н), ВРШИ-М(н), ГСИ, ГСИ(н), ГСИ-П	0.5/0.75/1.0/1.5/2.5/4/6 мм²	CTB-01	овальный, двухконтурный
		CTA-01	овальный, двухконтурный
		CTK-01	овальный, двухконтурный
НКИ(н), НВИ(н), НШПИ(н), ГСИ	10/16 мм²	CTB-07	овальный, одноконтурный
НКИ-Т, НВИ-Т, ГСИ-Т, РПИ-П-Т, РПИ-П-НТ, РПИ-М-НТ, РППИ-М-Т, КИЗ	0.5/0.75/1.0/1.5/2.5/4/6 мм²	CTB-10	овальный, одноконтурный
		CTA-10	овальный, одноконтурный
		CTK-10	овальный, одноконтурный
НШВИ, НШВ, НШВИ(GLW)	10/16/25 мм²	CTB-03	трапециевидный
		CTA-03	трапециевидный
		CTK-03	трапециевидный
	0.25/0.34/0.5/0.75/1.0/1.5/2.5/4/6 мм²	CTB-02	трапециевидный
		CTA-02	трапециевидный
		CTK-02	трапециевидный
НШВИ(2), НШВИ(2) (GLW)	2х0.5/2×0.75/2×1.0/2×1.5/2×2.5/2×4/2×6 мм²	CTB-06	трапециевидный
		CTA-06	трапециевидный
		CTK-06	трапециевидный
ПМ, НШП, ГМЛ(о), наборы СОТК	0.5/0.75/1.0/1.5/2.5/4/6/10 мм²	CTB-15	клиновидный
		CTK-15	клиновидный
РП-М, РП-П	0.25/0.34/0.5/0.75/1.0/1.5/2.5 мм²	CTB-04	лепестковый, двухконтурный
		CTA-04	лепестковый, двухконтурный
		CTK-04	лепестковый, двухконтурный
	0.5/0.75/1.0/1.5/2.5/4/6 мм²	CTB-14	лепестковый, двухконтурный
		CTA-14	лепестковый, двухконтурный
		CTK-14	лепестковый, двухконтурный
РППИ-М, РПИ-П, РПИ-М, РШИ-П, РШИ-М, РПИ-О	0.5/0.75/1.0/1.5/2.5/4/6 мм²	CTB-11	овальный, двухконтурный
		CTA-11	овальный, двухконтурный
РФИ-М(н)	0.25/0.34/0.5/0.75/1.0/1.5/2.5 мм²	CTB-09	овальный, двухконтурный
		CTK-09	овальный, двухконтурный
ТМЛ, ТМЛс, ТМ, ТМЛ(DIN), ГМЛ, ГМЛ(о), ГМЛ(DIN), наборы СОТК	0.25/0.34/0.5/0.75/1.0/1.5/2.5/4/6/10 мм²	CTB-05	клиновидный
		CTK-05	клиновидный

По таблице видно, что одни кримперы, например, CTx12 подходят для широкого спектра кабельных наконечников и гильз с сечением провода от 0.25 до 2.5мм². Другие же — CTx09 — применяются для опрессовки только одного типа наконечника.

Итак, чем мы должны руководствоваться при выборе кримпера? В первую очередь — его назначение. К примеру, кримпер CTx12, предназначенный для использования с изолированными наконечниками, имеет двухконтурный профиль обжима, что позволяет одним движением обжать как контактную часть провода, так и изолированную ее часть.

Во-вторых, это, конечно, сечение используемого провода. Известно, что залогом качественного электрического соединения является площадь соприкосновения проводов — чем она больше, тем качественное соединение. Так, при использовании кримпера для большего сечения провода, по отношению к используемым проводам, за счет снижения площади соприкосновения не только ухудшится механическая прочность соединения, но и возможно нагревание проводов в месте контакта, а также искрение. Варианты сечений провода указаны в документации на кримпер, а также непосредственно на самом инструменте.

Также следует иметь в виду, что наилучшим вариантом является использование кримпера, производимого той же компанией, что производит и кабельные наконечники. Связано это с тем, что материал, из которого производятся наконечники, может отличаться вязкостью, толщиной, хрупкостью, и использование кримпера стороннего производителя может привести к недостаточному обжатию, или нежелательной деформации наконечника. Является ли это правило обязательным? Конечно – нет. Все зависит от того, насколько часто будет использоваться кримпер, будет ли им обжиматься один вид наконечников, или несколько. Но наиболее важным моментом будет являться сам производитель. Точнее, насколько качественные изделия он предлагает.

И, кроме вышеперечисленного, следует знать, что могут существовать модификации одного и того же инструмента. Так, в приведенной выше таблице кримперов пр-ва «КВТ» можно заметить, что для обжатия однотипных наконечников, имеющих одно и то же сечение, могут использоваться кримперы серий CTA, CTB и CTK. Отличия между ними состоят в том, что серия CTA имеет корпус из алюминиевого сплава, что непосредственно сказывается на массе изделия. Серия CTB выполнена из 3-мм стали. Серия CTB имеет усиленную конструкцию, обладающую надежной механикой.

Пресс-клещи для обжима наконечников со сменными матрицами

Клещи обжимные КО-5Е 0,5-6мм TDM Артикул: SQ1001-0002 Клещи для обжима наконечников сечением 0,5-6 мм2, наконечники и разъемы типа НВИ, НКИ, НШвИ,НШвН, РпИм, РпИо,РшИп, Е TDM Electric (ТДМ Электрик) подробнее »

KNIPEX MultiCrimp® вороненые 250 мм Артикул: KN-973301 Клещи зажимные Книпекс MultiCrimp® для опрессовки с барабанным магазином, вороненые, диапазон 0,5 — 6,0 мм2, с двухкомпонентными чехлами, длиной 250 мм Knipex (Книпекс) подробнее »

KNIPEX MultiCrimp® вороненые 250 мм Артикул: KN-973302 Клещи зажимные Книпекс MultiCrimp® для опрессовки с барабанным магазином, вороненые, диапазон 0,5 — 6,0 мм2, с двухкомпонентными чехлами, длиной 250 мм Knipex (Книпекс) подробнее »

Наконечники изолированные под опрессовку НКИ, НШВИ, НВИ, ГСИ, РПИ

1	Наконечники кольцевые изолированные НКИ с ПВХ манжетой
2	Наконечники кольцевые изолированные НКИ(н) с нейлоновой манжетой
3	Наконечники кольцевые изолированные ВНКИ виброустойчивые с нейлоновой манжетой
4	Наконечники кольцевые изолированные НКИ-Т с термоусаживаемой манжетой
5	Наконечники вилочные изолированные НВИ с ПВХ манжетой
6	Наконечники вилочные изолированные НВИ(н) с нейлоновой манжетой
7	Наконечники вилочные изолированные НВИ-Т с термоусаживаемой манжетой
8	Наконечники изолированные крюковые НИК с ПВХ манжетой
9	Наконечники штифтовые плоские изолированные НШПИ с ПВХ манжетой
10	Наконечники штифтовые плоские изолированные НШПИ(н) с нейлоновой манжетой
11	Наконечники штыревые круглые НШКИ изолированные
12	Наконечники штыревые втулочные изолированные НШВИ
13	Наконечники штыревые втулочные изолированные двойные НШВИ2
14	Наборы втулочных наконечников НШВИ и НШВИ 2
15	Наконечники штыревые втулочные НШВ неизолированные
16	Разъемы плоские изолированные РПИ-М, РПИ-П, РППИ-М, РПИ-О с ПВХ манжетой
17	Разъемы плоские виброустойчивые ВРПИ-П, ВРПИ-М с ПВХ манжетой
18	Разъемы плоские полностью изолированные РПИ-П(н), РПИ-М(н) в нейлоновом корпусе
19	Разъемы плоские с гибридной изоляцией РПИ-П-НТ,  РПИ-М-НТ
20	Разъемы плоские с термоусаживаемой манжетой РПИ-П-Т, РППИ-М-Т
21	Разъемы флажковые изолированные в нейлоновом корпусе РФИ-М(н)
22	Разъемы штекерные изолированные с ПВХ манжетой РШИ-П, РШИ-М
23	Разъемы штекерные изолированные виброустойчивые в нейлоновом корпусе ВРШИ-П(н), ВРШИ-М(н)
24	Разъемы плоские под двойной обжим по жиле и изоляции РП-М / РП-П
25	Ответвители параллельные и Т-образные прокалывающего типа  ОВ, ОВ-Т
26	Гильзы соединительные изолированные ГСИ в ПВХ корпусе
27	Гильзы соединительные изолированные ГСИ(н) в нейлоновом корпусе
28	Гильзы изолированные для параллельного соединения ГСИ-П в ПВХ корпусе
29	Гильзы под опрессовку ГСИ-Т в термоусаживаемом корпусе
30	Ремнаборы для герметичного соединения проводов мультиразмерные СОТК
31	Термоусаживаемые соединители под пайку ПК-Т
32	Блоки соединителей в полимерном корпусе

---

Наконечники кольцевые изолированные НКИ с ПВХ манжетой изготовлены из меди марки М1 с электролитическим лужением, которое препятствует коррозии металла в местах соединения и увеличивает электропроводимость. Виниловая манжета отформована в виде раструба для облегчения монтажа проводов. Предназначены для оконцевания опрессовкой многопроволочных гибких медных проводов и последующего крепежа наконечников к клеммам электрического оборудования на основе винтовой фиксации.

Наконечники кольцевые изолированные НКИ с ПВХ манжетой

Наименование	Сечение (мм²)	Винт (мм)	Ток (А)
Наконечник кольцевой изолированный НКИ 1,5-3 красный	0,25-1,5	3	19
Наконечник кольцевой изолированный НКИ 1,5-4 красный	0,25-1,5	4	19
Наконечник кольцевой изолированный НКИ 1,5-5 красный	0,25-1,5	5	19
Наконечник кольцевой изолированный НКИ 1,5-6 красный	0,25-1,5	6	19
Наконечник кольцевой изолированный НКИ 2,5-4 синий	1,0-2,5	4	27
Наконечник кольцевой изолированный НКИ 2,5-5 синий	1,0-2,5	5	27
Наконечник кольцевой изолированный НКИ 2,5-6 синий	1,0-2,5	6	27
Наконечник кольцевой изолированный НКИ 2,5-8 синий	1,0-2,5	8	27
Наконечник кольцевой изолированный НКИ 6,0-4 желтый	2,5-6	4	48
Наконечник кольцевой изолированный НКИ 6,0-5 желтый	2,5-6	5	48
Наконечник кольцевой изолированный НКИ 6,0-6 желтый	2,5-6	6	48
Наконечник кольцевой изолированный НКИ 6,0-8 желтый	2,5-6	8	48
Наконечник кольцевой изолированный НКИ 6,0-10 желтый	2,5-6	10	48

Наконечники кольцевые изолированные НКИн с нейлоновой манжетой изготовлены из меди марки М1 с электролитическим лужением, которое препятствует коррозии металла в местах соединения и увеличивает электропроводимость. Нейлоновая манжета отформована в виде раструба для облегчения монтажа проводов. Предназначены для оконцевания опрессовкой многопроволочных гибких медных проводов и последующего крепежа наконечников к клеммам электрического оборудования на основе винтовой фиксации в условиях повышенных температур до +105 градусов.

Наконечники кольцевые изолированные НКИн с нейлоновой манжетой

Наименование	Сечение (мм²)	Винт (мм)	Ток (А)
Наконечник кольцевой изолированный НКИ(н)  1,5-4 (нейлон)	0,25-1,5	4	19
Наконечник кольцевой изолированный НКИ(н)  1,5-6 (нейлон)	0,25-1,5	6	19
Наконечник кольцевой изолированный НКИ(н)  2,5-4 (нейлон)	1,5-2,5	4	27
Наконечник кольцевой изолированный НКИ(н)  2,5-5 (нейлон)	1,5-2,5	5	27
Наконечник кольцевой изолированный НКИ(н)  2,5-6 (нейлон)	1,5-2,5	6	27
Наконечник кольцевой изолированный НКИ(н)  6-5 (нейлон)	2,5-6,0	5	48
Наконечник кольцевой изолированный НКИ(н)  6-6 (нейлон)	2,5-6,0	6	48
Наконечник кольцевой изолированный НКИ(н)  6-8 (нейлон)	2,5-6,0	8	48
Наконечник кольцевой изолированный НКИ(н)  10-6 (нейлон)	6,0-10,0	6	62
Наконечник кольцевой изолированный НКИ(н)  10-8 (нейлон)	6,0-10,0	8	62
Наконечник кольцевой изолированный НКИ(н)  16-6 (нейлон)	10,0-16,0	6	88
Наконечник кольцевой изолированный НКИ(н)  16-8 (нейлон)	10,0-16,0	8	88
Наконечник кольцевой изолированный НКИ(н)  25-8 (нейлон)	16,0-25,0	8	115
Наконечник кольцевой изолированный НКИ(н)  25-10 (нейлон)	16,0-25,0	10	115

Наконечники кольцевые изолированные виброустойчивые ВНКИ с нейлоновой манжетой изготовлены из меди марки М1 с электролитическим лужением, которое препятствует коррозии металла в местах соединения и увеличивает электропроводимость. Дополнительная медная втулка увеличивает механическую прочность соединения с проводом на 25–30% и делает соединение вибростойким. Нейлоновая манжета отформована в виде раструба для облегчения монтажа проводов. Предназначены для оконцевания опрессовкой многопроволочных гибких медных проводов и последующего крепежа наконечников к клеммам электрического оборудования на основе винтовой фиксации в условиях повышенных температур до +105 градусов и повышенной вибрации.

Наконечники кольцевые изолированные виброустойчивые ВНКИ

Наименование	Сечение (мм²)	Винт (мм)	Ток (А)
Наконечник кольцевой изолированный виброустойчивый ВНКИ 1,5-4 (нейлон)	0,25-1,5	4	19
Наконечник кольцевой изолированный виброустойчивый ВНКИ 1,5-5 (нейлон)	0,25-1,5	5	19
Наконечник кольцевой изолированный виброустойчивый ВНКИ 1,5-6 (нейлон)	0,25-1,5	6	19
Наконечник кольцевой изолированный виброустойчивый ВНКИ 2,5-4 (нейлон)	1,5-2,5	4	27
Наконечник кольцевой изолированный виброустойчивый ВНКИ 2,5-5 (нейлон)	1,5-2,5	5	27
Наконечник кольцевой изолированный виброустойчивый ВНКИ 2,5-6 (нейлон)	1,5-2,5	6	27
Наконечник кольцевой изолированный виброустойчивый ВНКИ 6,0-6 (нейлон)	2,5-6,0	6	48
Наконечник кольцевой изолированный виброустойчивый ВНКИ 6,0-8 (нейлон)	2,5-6,0	8	48

Наконечники кольцевые изолированные НКИ-Т с термоусаживаемой манжетой изготовлены из меди марки М1 с электролитическим лужением, которое препятствует коррозии металла в местах соединения и увеличивает электропроводимость. Термоусаживаемая манжета изготовлена из сшитого полиэтилена и имеет клеевой слой, благодаря которому после усадки достигается полная герметизация соединения. Предназначены для оконцевания опрессовкой многопроволочных гибких медных проводов и последующего крепежа наконечников к клеммам электрического оборудования на основе винтовой фиксации в условиях повышенных температур до +105 градусов.

Наконечники кольцевые изолированные НКИ-Т с термоусаживаемой манжетой

Наименование	Сечение (мм²)	Винт (мм)	Ток (А)
Наконечник кольцевой изолированный НКИ-Т 1,5-4 (т/у манжета)	0,25-1,5	4	19
Наконечник кольцевой изолированный НКИ-Т 1,5-5 (т/у манжета)	0,25-1,5	5	19
Наконечник кольцевой изолированный НКИ-Т 1,5-6 (т/у манжета)	0,25-1,5	6	19
Наконечник кольцевой изолированный НКИ-Т 2,5-4 (т/у манжета)	1,5-2,5	4	27
Наконечник кольцевой изолированный НКИ-Т 2,5-5 (т/у манжета)	1,5-2,5	5	27
Наконечник кольцевой изолированный НКИ-Т 2,5-6 (т/у манжета)	1,5-2,5	6	27
Наконечник кольцевой изолированный НКИ-Т 6,0-6 (т/у манжета)	2,5-6,0	6	48
Наконечник кольцевой изолированный НКИ-Т 6,0-8 (т/у манжета)	2,5-6,0	8	48

Наконечники вилочные изолированные НВИ с ПВХ манжетой изготовлены из меди марки М1 с электролитическим лужением, которое препятствует коррозии металла в местах соединения и увеличивает электропроводимость. Виниловая манжета отформована в виде раструба для облегчения монтажа проводов. Предназначены для оконцевания опрессовкой многопроволочных гибких медных проводов и последующего крепежа наконечников к клеммам электрического оборудования на основе винтовой фиксации.

Наконечники вилочные изолированные НВИ с ПВХ манжетой

Наименование	Сечение (мм²)	Винт (мм)	Ток (А)
Наконечник вилочный изолированный НВИ 1,5-3	0,25-1,5	3	19
Наконечник вилочный изолированный НВИ 1,5-4	0,25-1,5	4	19
Наконечник вилочный изолированный НВИ 1,5-5	0,25-1,5	5	19
Наконечник вилочный изолированный НВИ 2,5-4	1,5-2,5	4	27
Наконечник вилочный изолированный НВИ 2,5-5	1,5-2,5	5	27
Наконечник вилочный изолированный НВИ 2,5-6	1,5-2,5	6	27
Наконечник вилочный изолированный НВИ 6,0-4	2,5-6,0	4	48
Наконечник вилочный изолированный НВИ 6,0-5	2,5-6,0	5	48
Наконечник вилочный изолированный НВИ 6,0-6	2,5-6,0	6	48

Наконечники вилочные изолированные НВИн с нейлоновой манжетой изготовлены из меди марки М1 с электролитическим лужением, которое препятствует коррозии металла в местах соединения и увеличивает электропроводимость. Нейлоновая манжета отформована в виде раструба для облегчения монтажа проводов. Предназначены для оконцевания опрессовкой многопроволочных гибких медных проводов и последующего крепежа наконечников к клеммам электрического оборудования на основе винтовой фиксации в условиях повышенных температур до +105 градусов.

Наконечники вилочные изолированные НВИн с нейлоновой манжетой

Наименование	Сечение (мм²)	Винт (мм)	Ток (А)
Наконечник вилочный изолированный НВИ(н) 10-5 (нейлон)	6,0-10,0	5	62
Наконечник вилочный изолированный НВИ(н) 10-6 (нейлон)	6,0-10,0	6	62
Наконечник вилочный изолированный НВИ(н) 16-6 (нейлон)	10,0-16,0	6	88
Наконечник вилочный изолированный НВИ(н) 16-8 (нейлон)	10,0-16,0	8	88

Наконечники вилочные изолированные НВИ-Т с термоусаживаемой манжетой изготовлены из меди марки М1 с электролитическим лужением, которое препятствует коррозии металла в местах соединения и увеличивает электропроводимость. Термоусаживаемая манжета изготовлена из сшитого полиэтилена и имеет клеевой слой, благодаря которому после усадки достигается полная герметизация соединения. Предназначены для оконцевания опрессовкой многопроволочных гибких медных проводов и последующего крепежа наконечников к клеммам электрического оборудования на основе винтовой фиксации в условиях повышенных температур до +105 градусов.

Наконечники вилочные изолированные НВИ-Т с термоусаживаемой манжетой

Наименование	Сечение (мм²)	Винт (мм)	Ток (А)
Наконечник вилочный изолированный НВИ-Т 1,5-4 (т/у манжета)	0,25-1,5	4	19
Наконечник вилочный изолированный НВИ-Т 1,5-5 (т/у манжета)	0,25-1,5	5	19
Наконечник вилочный изолированный НВИ-Т 2,5-4 (т/у манжета)	1,5-2,5	4	27
Наконечник вилочный изолированный НВИ-Т 2,5-5 (т/у манжета)	1,5-2,5	5	27
Наконечник вилочный изолированный НВИ-Т 6,0-4 (т/у манжета)	2,5-6,0	4	48
Наконечник вилочный изолированный НВИ-Т 6,0-5 (т/у манжета)	2,5-6,0	5	48

Наконечники крюковые изолированные НИК с ПВХ манжетой изготовлены из меди марки М1 с электролитическим лужением, которое препятствует коррозии металла в местах соединения и увеличивает электропроводимость. Виниловая манжета отформована в виде раструба для облегчения монтажа проводов. Предназначены для оконцевания опрессовкой многопроволочных гибких медных проводов и последующего крепежа наконечников к клеммам электрического оборудования на основе винтовой фиксации.

Наконечники крюковые изолированные НИК с ПВХ манжетой

Наименование	Сечение (мм²)	Винт (мм)	Ток (А)
Наконечник изолированный крюковой НИК 1,5-4	0,25-1,5	4	19
Наконечник изолированный крюковой НИК 1,5-5	0,25-1,5	5	19
Наконечник изолированный крюковой НИК 2,5-4	1,5-2,5	4	27
Наконечник изолированный крюковой НИК 2,5-5	1,5-2,5	5	27

Наконечники штифтовые плоские изолированные НШПИ с ПВХ манжетой предназначены для оконцевания опрессовкой многопроволочных медных проводов и последующего крепежа наконечников к клеммам электрического оборудования. Изготовлены из меди марки М1 с электролитическим лужением, которое препятствует коррозии металла в местах соединения и увеличивает электропроводимость.



Наконечники штифтовые плоские изолированные НШПИ с ПВХ манжетой

Наименование	Сечение (мм²)	Ток (А)
Наконечник штифтовой плоский изолированный НШПИ 1,5-10	0,25-1,5	19
Наконечник штифтовой плоский изолированный НШПИ 2,5-10	1,5-2,5	27
Наконечник штифтовой плоский изолированный НШПИ 6,0-14	2,5-6,0	48

Наконечники штифтовые плоские изолированные НШПИн с нейлоновой манжетой предназначены для оконцевания опрессовкой многопроволочных медных проводов и последующего крепежа наконечников к клеммам электрического оборудования в условиях повышенных температур до 105 градусов. Изготовлены из меди марки М1 с электролитическим лужением, которое препятствует коррозии металла в местах соединения и увеличивает электропроводимость.

Наконечники штифтовые плоские изолированные НШПИн с нейлоновой манжетой

Наименование	Сечение (мм²)	Ток (А)
Наконечник штифтовой плоский изолированный НШПИ(н) 10-12 (нейлон)	6,0-10,0	62
Наконечник штифтовой плоский изолированный НШПИ(н) 16-13 (нейлон)	10,0-16,0	88
Наконечник штифтовой плоский изолированный НШПИ(н) 25-15 (нейлон)	16,0-25,0	115
Наконечник штифтовой плоский изолированный НШПИ(н) 35-20 (нейлон)	25,0-35,0	160

Наконечники штыревые круглые изолированные НШКИ с ПВХ манжетой предназначены для оконцевания опрессовкой многопроволочных медных проводов и последующего крепежа наконечников к клеммам электрического оборудования. Изготовлены из меди марки М1 с электролитическим лужением, которое препятствует коррозии металла в местах соединения и увеличивает электропроводимость.



Наконечники штыревые круглые изолированные НШКИ с ПВХ манжетой

Наименование	Сечение (мм²)	Ток (А)
Наконечник штырьевой круглый изолированный НШКИ 1,5-12	0,25-1,5	19
Наконечник штырьевой круглый изолированный НШКИ 2,5-12	1,5-2,5	27
Наконечник штырьевой круглый изолированный НШКИ 6,0-13	2,5-6,0	48

Наконечники штыревые втулочные изолированные НШВИ с ПВХ манжетой предназначены для оконцевания опрессовкой многопроволочных медных проводов и последующего крепежа наконечников к клеммам электрического оборудования. Изготовлены из меди марки М1 с электролитическим лужением, которое препятствует коррозии металла в местах соединения и увеличивает электропроводимость.



Наконечники штыревые втулочные изолированные НШВИ с ПВХ манжетой

Наименование	Сечение (мм²)	Длина гильзы (мм)
Наконечник штыревой втулочный изолированный НШВИ 0,25-8	0,25	8
Наконечник штыревой втулочный изолированный НШВИ 0,34-8	0,34	8
Наконечник штыревой втулочный изолированный НШВИ 0,5-8	0,5	8
Наконечник штыревой втулочный изолированный НШВИ 0,75-8	0,75	8
Наконечник штыревой втулочный изолированный НШВИ 0,75-12	0,75	12
Наконечник штыревой втулочный изолированный НШВИ 1,0-8	1,0	8
Наконечник штыревой втулочный изолированный НШВИ 1,0-12	1,0	12
Наконечник штыревой втулочный изолированный НШВИ 1,5-8	1,5	8
Наконечник штыревой втулочный изолированный НШВИ 1,5-12	1,5	12
Наконечник штыревой втулочный изолированный НШВИ 1,5-18	1,5	18
Наконечник штыревой втулочный изолированный НШВИ 2,5-8	2,5	8
Наконечник штыревой втулочный изолированный НШВИ 2,5-12	2,5	12
Наконечник штыревой втулочный изолированный НШВИ 2,5-18	2,5	18
Наконечник штыревой втулочный изолированный НШВИ 4,0-09	4,0	9
Наконечник штыревой втулочный изолированный НШВИ 4,0-12	4,0	12
Наконечник штыревой втулочный изолированный НШВИ 6,0-12	6,0	12
Наконечник штыревой втулочный изолированный НШВИ 6,0-18	6,0	18
Наконечник штыревой втулочный изолированный НШВИ 10-12	10,0	12
Наконечник штыревой втулочный изолированный НШВИ 16-12	16,0	12
Наконечник штыревой втулочный изолированный НШВИ 25-16	25,0	16
Наконечник штыревой втулочный изолированный НШВИ 35-16	35,0	16
Наконечник штыревой втулочный изолированный НШВИ 50-20	50,0	20
Наконечник штыревой втулочный изолированный НШВИ 70-20	70,0	20
Наконечник штыревой втулочный изолированный НШВИ 95-25	95,0	25
Наконечник штыревой втулочный изолированный НШВИ 120-27	120,0	27
Наконечник штыревой втулочный изолированный НШВИ 150-27	150,0	27

Наконечники штыревые втулочные изолированные двойные НШВИ 2 с ПВХ манжетой предназначены для оконцевания опрессовкой двух многопроволочных медных проводов и последующего крепежа наконечников к клеммам электрического оборудования. Изготовлены из меди марки М1 с электролитическим лужением, которое препятствует коррозии металла в местах соединения и увеличивает электропроводимость.

Наконечники штыревые втулочные изолированные двойные НШВИ 2 с ПВХ манжетой

Наименование	Сечение (мм²)	Длина гильзы (мм)
Наконечник штыревой втулочный изолированный двойной НШВИ(2) 0,5-8	0,5	8
Наконечник штыревой втулочный изолированный двойной НШВИ(2) 0,75-8	0,75	8
Наконечник штыревой втулочный изолированный двойной НШВИ(2) 0,75-10	0,75	10
Наконечник штыревой втулочный изолированный двойной НШВИ(2) 1,0-8	1,0	8
Наконечник штыревой втулочный изолированный двойной НШВИ(2) 1,0-10	1,0	10
Наконечник штыревой втулочный изолированный двойной НШВИ(2) 1,5-8	1,5	8
Наконечник штыревой втулочный изолированный двойной НШВИ(2) 1,5-12	1,5	12
Наконечник штыревой втулочный изолированный двойной НШВИ(2) 2,5-8	2,5	8
Наконечник штыревой втулочный изолированный двойной НШВИ(2) 2,5-12	2,5	12
Наконечник штыревой втулочный изолированный двойной НШВИ(2) 4,0-12	4,0	12
Наконечник штыревой втулочный изолированный двойной НШВИ(2) 6,0-14	6,0	14
Наконечник штыревой втулочный изолированный двойной НШВИ(2) 10-14	10,0	14
Наконечник штыревой втулочный изолированный двойной НШВИ(2) 16-14	16,0	14

Наборы втулочных наконечников НШВИ и НШВИ 2 Коробка выполнена из противоударного пластика. Вращающаяся крышка с окном подачи наконечников гарантирует быстрый выбор нужного размера. Каждый из наборов содержит диапазон наиболее востребованных типов и размеров втулочных наконечников целевого назначения





Наборы втулочных наконечников НШВИ и НШВИ 2

Наименование	Состав набора	Количество (шт)
Набор наконечников НШВИ №1	НШВИ 0,5-8 НШВИ 0,75-8 НШВИ 1,0-8 НШВИ 1,5-8 НШВИ 2,5-8	50 100 100 100 50
Набор наконечников НШВИ №2	НШВИ (2) 0,5-8 НШВИ (2) 0,75-8 НШВИ (2) 1,0-8 НШВИ (2) 1,5-8 НШВИ (2) 2,5-10	50 50 50 50 50
Набор наконечников НШВИ №3	НШВИ 0,25-8 НШВИ 0,34-8 НШВИ 0,5-8 НШВИ 0,75-8 НШВИ 1,0-8	100 100 100 100 100
Набор наконечников НШВИ №4	НШВИ 4,0-9 НШВИ 6,0-12 НШВИ 10,0-12 НШВИ 16,0-12	50 20 20 10
Набор наконечников НШВИ №5	НШВИ 0,5-8 НШВИ 0,75-8 НШВИ 1,0-8 НШВИ 1,5-8 НШВИ 2,5-8 НШВИ 4,0-9 НШВИ 6,0-12 НШВИ (2) 0,5-8 НШВИ (2) 0,75-8 НШВИ (2) 1,0-8 НШВИ (2) 1,5-8 НШВИ (2) 2,5-10	100 100 100 100 100 50 25 50 50 50 25 25



Наконечники штыревые втулочные неизолированные НШВ предназначены для оконцевания опрессовкой многопроволочных медных проводов и последующего крепежа наконечников к клеммам электрического оборудования. Изготовлены из меди марки М1 с электролитическим лужением, которое препятствует коррозии металла в местах соединения и увеличивает электропроводимость.



Наконечники штыревые втулочные неизолированные НШВ

Наименование	Сечение (мм²)	Длина гильзы (мм)
Наконечник штыревой втулочный НШВ 0,5-8	0,5	8
Наконечник штыревой втулочный НШВ 0,75-8	0,75	8
Наконечник штыревой втулочный НШВ 1,0-8	1,0	8
Наконечник штыревой втулочный НШВ 1,5-8	1,5	8
Наконечник штыревой втулочный НШВ 2,5-8	2,5	8
Наконечник штыревой втулочный НШВ 4,0-09	4,0	9
Наконечник штыревой втулочный НШВ 6,0-12	6,0	12
Наконечник штыревой втулочный НШВ 10-12	10,0	12
Наконечник штыревой втулочный НШВ 16-12	16,0	12
Наконечник штыревой втулочный НШВ 25-16	25,0	16
Наконечник штыревой втулочный НШВ 35-16	35,0	16
Наконечник штыревой втулочный НШВ 50-20	50,0	20
Наконечник штыревой втулочный НШВ 70-20	70,0	20

Разъемы плоские изолированные с ПВХ манжетой РПИ-М, РПИ-П, РППИ-М, РПИ-О применяются для быстрого соединения проводов. Изготовлены из меди марки М1 с электролитическим лужением, которое препятствует коррозии металла в местах соединения и увеличивает электропроводимость.

Разъемы плоские изолированные с ПВХ манжетой РПИ-М, РПИ-П, РППИ-М, РПИ-О

Наименование	Сечение (мм²)	Ширина (мм)	Внешний вид
Разъем плоский изолированный РПИ-М 1,5- 2,8 (1,5-3-0,8)	1,5	2,8
Разъем плоский изолированный РПИ-М 1,5- 4,8 (1,5-5-0,8)	1,5	4,8
Разъем плоский изолированный РПИ-М 1,5- 6,3 (1,5-7-0,8)	1,5	6,3
Разъем плоский изолированный РПИ-М 2,5- 4,8 (2,5-5-0,8)	2,5	4,8
Разъем плоский изолированный РПИ-М 2,5- 6,3 (2,5-7-0,8)	2,5	6,3
Разъем плоский изолированный РПИ-М 6,0- 6,3 (6,0-7-0,8)	6,0	6,3
Разъем плоский изолированный РПИ-П 1,5- 6,3 (1,5-7-0,8)	1,5	6,3
Разъем плоский изолированный РПИ-П 2,5- 6,3 (2,5-7-0,8)	2,5	6,3
Разъем плоский изолированный РПИ-П 6,0- 6,3 (6,0-7-0,8)	6,0	6,3
Разъем плоский изолированный РППИ-М 1,5- 2,8 (1,5-3-0,8)	1,5	2,8
Разъем плоский изолированный РППИ-М 1,5- 4,8 (1,5-5-0,8)	1,5	4,8
Разъем плоский изолированный РППИ-М 1,5- 6,3 (1,5-7-0,8)	1,5	6,3
Разъем плоский изолированный РППИ-М 2,5- 6,3 (2,5-7-0,8)	2,5	6,3
Разъем плоский изолированный РППИ-М 6,0- 6,3 (6,0-7-0,8)	6,0	6,3
Разъем плоский изолированный ответвительный РПИ-О 1,5- 6,3 (1,5-7-0,8)	1,5	6,3
Разъем плоский изолированный ответвительный РПИ-О 2,5- 6,3 (2,5-7-0,8)	2,5	6,3

Разъемы плоские виброустойчивые с ПВХ манжетой ВРПИ-П, ВРПИ-М применяются для быстрого соединения проводов в условиях повышенной вибрации. Изготовлены из меди марки М1 с электролитическим лужением, которое препятствует коррозии металла в местах соединения и увеличивает электропроводимость.

Разъемы плоские виброустойчивые с ПВХ манжетой ВРПИ-П, ВРПИ-М

Наименование	Сечение (мм²)	Ширина (мм)	Внешний вид
Разъем плоский изолированный виброустойчивый ВРПИ-П 1,5- 6,3	1,5	6,3
Разъем плоский изолированный виброустойчивый ВРПИ-П 2,5- 6,3	2,5	6,3
Разъем плоский изолированный виброустойчивый ВРПИ-П 6,0- 6,3	6,0	6,3
Разъем плоский изолированный виброустойчивый ВРПИ-М 1,5- 6,3	1,5	6,3
Разъем плоский изолированный виброустойчивый ВРПИ-М 2,5- 6,3	2,5	6,3
Разъем плоский изолированный виброустойчивый ВРПИ-М 6,0- 6,3	6,0	6,3

Разъемы плоские полностью изолированные РПИ-П(н), РПИ-М(н) в нейлоновом корпусе применяются для быстрого соединения проводов в условиях повышенных температур до +105 градусов. Изготовлены из меди марки М1 с электролитическим лужением, которое препятствует коррозии металла в местах соединения и увеличивает электропроводимость.

Разъемы плоские полностью изолированные РПИ-П(н), РПИ-М(н) в нейлоновом корпусе

Наименование	Сечение (мм²)	Ширина (мм)	Внешний вид
Разъем плоский полностью изолированный РПИ-П(н) 1,5- 6,3 (нейлон)	1,5	6,3
Разъем плоский полностью изолированный РПИ-П(н) 2,5- 6,3 (нейлон)	2,5	6,3
Разъем плоский полностью изолированный РПИ-П(н) 6,0- 6,3 (нейлон)	6,0	6,3
Разъем плоский полностью изолированный РПИ-М(н) 1,5- 6,3 (нейлон)	1,5	6,3
Разъем плоский полностью изолированный РПИ-М(н) 2,5- 6,3 (нейлон)	2,5	6,3
Разъем плоский полностью изолированный РПИ-М(н) 6,0- 6,3 (нейлон)	6,0	6,3

Разъемы плоские с гибридной изоляцией РПИ-П-НТ,  РПИ-М-НТ в нейлоновом корпусе с дополнительной термоусаживаемой манжете применяются для быстрого соединения проводов в условиях повышенных температур до +105 градусов. Термоусаживаемая манжета изготовлена из сшитого полиэтилена и имеет клеевой слой, благодаря которому после усадки достигается полная герметизация соединения. Изготовлены из меди марки М1 с электролитическим лужением, которое препятствует коррозии металла в местах соединения и увеличивает электропроводимость.

Разъемы плоские с гибридной изоляцией РПИ-П-НТ,  РПИ-М-НТ в нейлоновом корпусе

Наименование	Сечение (мм²)	Ширина (мм)	Внешний вид
Разъем плоский изолированный (гибр. изол) РПИ-П-НТ 1,5- 6,3	1,5	6,3
Разъем плоский изолированный (гибр. изол) РПИ-П-НТ 2,5- 6,3	2,5	6,3
Разъем плоский изолированный (гибр. изол) РПИ-П-НТ 6,0- 6,3	6,0	6,3
Разъем плоский изолированный (гибр. изол) РПИ-М-НТ 1,5- 6,3	1,5	6,3
Разъем плоский изолированный (гибр. изол) РПИ-М-НТ 2,5- 6,3	2,5	6,3
Разъем плоский изолированный (гибр. изол) РПИ-М-НТ 6,0- 6,3	6,0	6,3

Разъемы плоские с термоусаживаемой манжетой РПИ-П-Т, РППИ-М-Т в термоусаживаемой манжете применяются для быстрого соединения проводов в условиях повышенных температур до +105 градусов. Термоусаживаемая манжета изготовлена из сшитого полиэтилена и имеет клеевой слой, благодаря которому после усадки достигается полная герметизация соединения. Изготовлены из меди марки М1 с электролитическим лужением, которое препятствует коррозии металла в местах соединения и увеличивает электропроводимость.

Стяжки кабельные многоразовые с круглым замком

Наименование	Сечение (мм²)	Ширина (мм)	Внешний вид
Разъем плоский изолированный РПИ-П-Т 1,5- 6,3 (т/у манжета)	1,5	6,3
Разъем плоский изолированный РПИ-П-Т 2,5- 6,3 (т/у манжета)	2,5	6,3
Разъем плоский изолированный РПИ-П-Т 6,0- 6,3 (т/у манжета)	6,0	6,3
Разъем плоский изолированный РППИ-М-Т 1,5- 6,3 (т/у манжета)	1,5	6,3
Разъем плоский изолированный РППИ-М-Т 2,5- 6,3 (т/у манжета)	2,5	6,3
Разъем плоский изолированный РППИ-М-Т 6,0- 6,3 (т/у манжета)	6,0	6,3

Разъемы флажковые изолированные в нейлоновом корпусе РФИ-М(н) предназначены для формирования быстроразъемных изолированных соединений многопроволочных медных проводов с клеммными выходами электрооборудования типа «папа». Разъемы выполнены с поворотом 90° относительно линии прокладки проводов и могут быть использованы для монтажа в ограниченном пространстве. Термостойкость изоляции 105 °C



Разъемы флажковые изолированные в нейлоновом корпусе РФИ-М(н)

Наименование	Сечение (мм²)	Ширина (мм)
Разъем флажковый изолированный (нейлон) РФИ-М(н) 1,5- 6,3	1,5	6,3
Разъем флажковый изолированный (нейлон) РФИ-М(н) 2,5- 6,3	2,5	6,3

Разъемы штекерные изолированные с ПВХ манжетой РШИ-П, РШИ-М предназначены для формирования изолированных быстроразъемных соединений многопроволочных медных проводов штекерного типа, специальный замковый механизм обеспечивает необходимую механическую прочность соединения «мама-папа»

Разъемы штекерные изолированные с ПВХ манжетой РШИ-П, РШИ-М

Наименование	Сечение (мм²)	Диаметр (мм)	Внешний вид
Разъем штекерный изолированный РШИ-П 1,5-4	1,5	4
Разъем штекерный изолированный РШИ-П 2,5-4	2,5	4
Разъем штекерный изолированный РШИ-П 6,0-4	6,0	4
Разъем штекерный изолированный РШИ-М 1,5-4	1,5	4
Разъем штекерный изолированный РШИ-М 2,5-4	2,5	4
Разъем штекерный изолированный РШИ-М 6,0-4	6,0	4

Разъемы штекерные изолированные виброустойчивые в нейлоновом корпусе ВРШИ-П(н), ВРШИ-М(н) предназначены для формирования изолированных быстроразъемных соединений многопроволочных медных проводов штекерного типа, специальный замковый механизм обеспечивает необходимую механическую прочность соединения «мама-папа» дополнительная медная втулка увеличивает механическую прочность соединения с проводом на 25–30% и делает соединение вибростойким, нейлоновый корпус позволяет использовать клеммы в условиях повышенных температур до +105 градусов.

Разъемы штекерные изолированные виброустойчивые в нейлоновом корпусе ВРШИ-П(н), ВРШИ-М(н)

Наименование	Сечение (мм²)	Диаметр (мм)	Внешний вид
Разъем штекерный изолированный виброустойчивый ВРШИ-П(н) 1,5-4 (нейлон)	1,5	4
Разъем штекерный изолированный виброустойчивый ВРШИ-П(н) 2,5-4 (нейлон)	2,5	4
Разъем штекерный изолированный виброустойчивый (нейлон) ВРШИ-М(н) 1,5-4	1,5	4
Разъем штекерный изолированный виброустойчивый (нейлон) ВРШИ-М(н) 2,5-4	2,5	4

Разъемы плоские под двойной обжим по жиле и изоляции РП-М / РП-П Предназначены для формирования вибростойких быстроразъемных соединений и оконцевания многопроволочных гибких медных проводов. Двухконтурный обжим по жиле и изоляции обеспечивает особую механическую прочность и вибростойкость соединений.



Разъемы плоские под двойной обжим по жиле и изоляции РП-М / РП-П

Наименование	Сечение (мм²)	Шинина (мм)
Разъем плоский под двойной обжим РП-М 2,5-6,3	2,5	6,3
Разъем плоский под двойной обжим РП-П 2,5-6,3	2,5	6,3

Ответвители параллельные и Т-образные прокалывающего типа  ОВ, ОВ-Т Предназначены для выполнения параллельных ответвлений и соединений от многопроволочных и моножильных медных проводов путем прокалывания изоляции.

Ответвители параллельные и Т-образные прокалывающего типа  ОВ, ОВ-Т

Наименование	Сечение (мм²)	Ток (А)	Внешний вид
Ответвитель ОВ-1	0,5-1,5	10
Ответвитель ОВ-2	1,5-2,5	15
Ответвитель ОВ-3	4,0-6,0	24
Ответвитель Т-образный ОВ-Т 1 (нейлон)	0,5-1,5	10
Ответвитель Т-образный ОВ-Т 2 (нейлон)	1,5-2,5	15
Ответвитель Т-образный ОВ-Т 3 (нейлон)	4,0-6,0	24

Гильзы соединительные изолированные ГСИ в ПВХ корпусе предназначены для соединения встык медных проводов методом опрессовки, гильза выполнена из бесшовной цельнотянутой медной трубки, стопорная высечка, расположенная по центру гильзы, определяет глубину захода провода в соединитель.





Гильзы соединительные изолированные в ПВХ корпусе ГСИ

Наименование	Сечение (мм²)	Ток (А)
Гильза соединительная изолированная ГСИ 1,5	0,25-1,5	19
Гильза соединительная изолированная ГСИ 2,5	1,5-2,5	27
Гильза соединительная изолированная ГСИ 6	2,5-6,0	48
Гильза соединительная изолированная ГСИ 10	6,0-10,0	62
Гильза соединительная изолированная ГСИ 16	10,0-16,0	88
Гильза соединительная изолированная ГСИ 25	16,0-25,0	115

Гильзы соединительные изолированные ГСИн в нейлоновом корпусе предназначены для соединения встык медных проводов методом опрессовки, гильза выполнена из бесшовной цельнотянутой медной трубки, стопорная высечка, расположенная по центру гильзы, определяет глубину захода провода в соединитель. Температура эксплуатации до +105 градусов.



Гильзы соединительные изолированные ГСИн

Наименование	Сечение (мм²)	Ток (А)
Гильза соединительная изолированная ГСИ(н) 1,5 (нейлон)	0,25-1,5	19
Гильза соединительная изолированная ГСИ(н) 2,5 (нейлон)	1,5-2,5	27
Гильза соединительная изолированная ГСИ(н) 6,0 (нейлон)	2,5-6,0	48

Гильзы изолированные для параллельного соединения ГСИ-П в ПВХ корпусе
Предназначены для параллельного соединения внахлест медных проводов методом опрессовки.







Гильзы изолированные для параллельного соединения ГСИ-П

Наименование	Сечение (мм²)	Ток (А)
Гильза соединительная изолированная ГCИ-П 1,5 (параллельное соединение)	0,25-1,5	19
Гильза соединительная изолированная ГCИ-П 2,5 (параллельное соединение)	1,5-2,5	27
Гильза соединительная изолированная ГCИ-П 6,0 (параллельное соединение)	2,5-6,0	48

Гильзы под опрессовку в термоусаживаемом корпусе ГСИ-Т  предназначены для соединения встык медных проводов методом опрессовки, гильза выполнена из бесшовной цельнотянутой медной трубки, стопорная высечка, расположенная по центру гильзы, определяет глубину захода провода в соединитель. Термоусаживаемая трубка с клеевым слоем обеспечивает полную герметичность и антикоррозионную защиту контактного соединения после усадки



Гильзы под опрессовку в термоусаживаемом корпусе ГСИ-Т

Наименование	Сечение (мм²)	Ток (А)
Гильза соединительная изолированная ГСИ-Т 1,5 (т/у корпус)	0,25-1,5	19
Гильза соединительная изолированная ГСИ-Т 2,5 (т/у корпус)	1,5-2,5	27
Гильза соединительная изолированная ГСИ-Т 6,0 (т/у корпус)	2,5-6,0	48

Ремнаборы для герметичного соединения проводов мультиразмерные СОТК предназначены для герметичного соединения медных проводов. Каждый комплект состоит из гильзы под опрессовку и прозрачной термоусаживаемой манжеты с клеевым слоем с коэффициентом усадки 3/1. В каждом наборе СОТК содержится 25 комплектов (гильза+трубка)





Ремнаборы для герметичного соединения проводов мультиразмерные СОТК

Наименование	Сечение (мм²)	Ток (А)
Ремнабор СОТК-0,25/1,5	0,25-1,5	19
Ремнабор СОТК-1,0/2,5	1,5-2,5	27
Ремнабор СОТК-2,5/6,0	2,5-6,0	48
Ремнабор СОТК-6,0/10	6,0-10,0	62

Термоусаживаемые соединители под пайку ПК-Т Предназначены для паяного соединения встык многопроволочных медных проводов. Не требуют использования канифоли для монтажа.

Особенности конструкции: в центре соединителя расположено кольцо низкотемпературного припоя, по краям соединителя на внутренней поверхности термоусаживаемой трубки интегрированы цветные пояски термоплавкого клея, обеспечивающие полную герметичность соединения после усадки.

Термоусаживаемые соединители под пайку ПК-Т

Наименование	Сечение (мм²)	Ток (А)
Гильза т/у под пайку ПК-Т 1,0	0,5-1,0	19
Гильза т/у под пайку ПК-Т 2,5	1,5-2,5	27
Гильза т/у под пайку ПК-Т 6,0	4,0-6,0	48

Блоки соединителей в полимерном корпусе КСМ  предназначены для соединения многожильных кабелей и проводов методом винтовой фиксации. Могут быть использованы в комплектации заливных или термоусаживаемых соединительных муфт для кабелей с пластмассовой и резиновой изоляцией на напряжение до 1 кВ

В комплекте: полимерный корпус, 5 винтовых соединителей, имбусовый ключ

Блоки соединителей предполагают монтаж как медных, так и алюминиевых кабелей с цельнотянутыми или многопроволочными жилами. Рабочее напряжение: до 1 кВ



Блоки соединителей в полимерном корпусе КСМ

Наименование	Сечение (мм²)	Кол-во соединений (шт)
Блок КСМ 1,5-6,0	1,5-6,0	5
Блок КСМ 6,0-25	6,0-25,0	5



Фортисфлекс Пресс-клещи для опрессовки наконечников с 5-ю матрицами

Фортисфлекс Пресс-клещи для опрессовки наконечников с 5-ю матрицами ⁴⁹⁵989-52-63

модельнабор CTN

• Состав набора:
  • пресс-клещи CTN с параллельным ходом матриц
  • прочная сумка на молнии
  • набор из 5 сменных матриц:
    • Изолированные наконечники: НКИ, НКИ(н), НВИ, НШКИ, НШПИ, ГСИ, ГСИ(н), ВРПИ, РШИ-П, РШИ-М
      Сечения: 0.5–6.0 мм²
      Трехпозиционная матрица
      Профиль обжима:овальный двухконтурный
    • Втулочные наконечники: НШВИ, НШВ
      Сечения: 0.25–10 мм²
      Шестипозиционная матрица
      Профиль обжима:трапециевидный
    • Втулочные наконечники: НШВИ, НШВ
      Сечения: 10–25 мм²
      Трехпозиционная матрица
      Профиль обжима: трапециевидный
    • Неизолированные наконечники (автоклеммы)
      Сечения: 0.5–6.0 мм²
      Четырехпозиционная матрица
      Профиль обжима: лепестковый двухконтурный
    • Неизолированные медные наконечники
      Сечения: 0.5–10 мм²
      Четырехпозиционная матрица
      Профиль обжима: клиновидный
• Параллельное смыкание матриц, гарантирующее равномерный обжим и высокое качество опрессовки
• Усовершенствованный рычажный механизм.
• Усилие при опрессовке на 30% меньше, чем при использовании аналогичного инструмента
• Устройство разблокировки храпового механизма
• Материал корпуса: 3-миллиметровая сталь
• Покрытие корпуса: тефлон
• Уникальное, стойкое к абразии и коррозии тефлоновое покрытие корпуса, обеспечивает долговечность инструмента и исключительный внешний вид
• Удлиненные рукоятки
• Регулятор прижимного усилия матриц
• Сумка имеет 4 кармана с возможностью размещения 8 матриц плюс одна матрица в инструменте
• Прочная сумка с двумя карманами на лицевой стороне, кистевым ремнем и лямкой для крепления на пояс
• Материал сумки: полиэстер 1680D Оксфорд
• Вес инструмента/набора: 0.44/1.00 кг
• Длина пресс-клещей: 200 мм
• Габариты сумки: 295х250х60 мм

©2008-2021 FortisflexПечатный каталог продукцииFAQ (вопросы-ответы)Статьи и рекомендации

Наконечники НШВИ, ТМЛ, Гильзы. Использование и обжим. – CS-CS.Net: Лаборатория Электрошамана

Наконечники НШВИ, ТМЛ и инструмент для их обжима

…мне тут один читатель как-то написал в мыло: почему, мол, не сделаете пост про наконечники НШВИ и как с ними надо обращаться. Сначала я подумал, что он обнаглел, потому что наконечники НШВИ — это самая простая ерунда, про которую даже не стоит и писать. А потом вспомнил, что даже в этих простых наконечниках наработал свои технологии и приёмы, которыми могу поделиться. Так что считайте пост ещё одним мастер-классом.

Однако прошу меня простить за качество фотографий: идея поста прилетела мне сегодня вечером, и часть фоток я делал уже при свете настольной лампы, поэтому у них сбит баланс белого и фокусировка. Но так как я обучаю не конкретике и не тупых повторял, а общим принципам и глубоким идеям, то информацию я до вас при помощи этих фоток донести смогу.

Пожалуйте под кат. Весь пост разделён на несколько частей, чтобы его было удобно читать. А ещё я открыл для себя группу Uriah Heep, под которую пост в 02:32 ночи как-то хорошо пошёл писаться. Гм. Иногда мне думается, не сделать ли при приписку, под какую музыку или фильм писался какой пост. Итак, пост написан под зацикленную «Uriah Heep — Come Back to Me (Acoustically Driven 2001)», в акустическом исполнении.

1. Общее. Зачем это надо?

Время, когда щиты собирали «жёстким» проводом, постепенно отходит в прошлое. Вместе с теми, кто до сих пор с пеной у рта орёт о том, что где-то там в ПУЭ написано про то, что щиты надо монтировать только моножилой (например, периодически мне такое пытаются доказывать электрики из ЖЭКов и УК). Это хрень и бред, потому что некоторые щиты просто невозможно собрать моножилой из-за её жёсткости и других проблем.

Любой монтажник, который начинает собирать щиты в большом количестве и любит свою работу, свои руки, свой инструмент, постепенно доходит до гибкого (многопроволочного) провода и после этого никогда не возвращается к моножиле. А я в своих постах учу вас любить себя и свою работу. Ну и свой инструмент и мир вокруг. В конце-то концов, рано или поздно ты доходишь до понимания того, что ты работаешь не ради денег, а ради улучшения мира и помощи другим людям. Деньги в этом случае как-то сами собой появляются.

Ну так вот. Мягким проводом работать удобнее, потому что его легче гнуть, его можно красиво укладывать в жгуты и на больших сечениях можно делать более короткие соединения: провод будет легко завести куда надо, потому что его гибкость гораздо выше, чем у моножилы.

Но существует самое главное западло. Не все вещи рассчитаны на многопроволочную (мягкую) жилу. Например, по правилам стационарную проводку надо выполнять кабелями. А кабели делают моножилой из кучи разных соображений и всякие розетки и выключатели рассчитывают под моножилу. Например, пружинные контакты выключателей, клеммы WAGO, пружинные нулевые шинки и прочие вещи. А ещё есть ряд вещей, в которых провод зажимается торцом винта. Это и китайские клеммы, и некоторые разъёмы и зажимы всякого оборудования.

Если зажать многопроволочную жилу в такие контакты напрямую, то винт порежет проволочки жилы, и от полезного сечения останется немного. Это плохо. Часть кулибиных по старинке пытаются облудить жилу. Это ещё хуже, потому что припой течёт под давлением и плавится при небольшой температуре. Знали ли вы, например, что при некоторых КЗ медные шины и весь их крепёж рассчитывают на нагрев до +300 градусов? Что будет в таких случаях с припаянным или облуженым проводом? Припой поплавится, прижим контакта ослабеет, контакт ещё больше ослабится и начнёт ещё больше греться. Пока не отгорит.

Тут наверное надо сказать, почему я считаю что всякие пайки-скрутки надо запрещать в силовой технике. Дело в том, что некоторые соединения проводов нетехнологичны. Качество исполнения зависит от конкретного человека, который их делает. Ну например один будет делать скрутку длиной в 3 см и пропаивать, а другой делать скрутку длиной в 5 см. Кто прав? Как это оценить? Испытаниями в лаборатории. Но что дальше? Человек устанет, задумается, пропустит пару оборотов своей скрутки… и технология нарушена.

Другие же соединения (опрессовка, пружинные клеммы), если применять их не бездумно, а соображая где какое лучше, технологичны: контакт производится или за счёт технологии самой клеммы, или за счёт определённого инструмента, который для всех стандартный и делает одно и то же в разных руках.

Так вот для того, чтобы превратить мягкий провод в «жёсткий» и сделаны специальные наконечники. Мы в сборках щитов используем наконечники типа НШВИ и НШВИ(2). Это тонкая металлическая трубочка с изолирующей юбочкой. Не путайте их с гильзами! Задача наконечника НШВИ — только удерживать проволочки провода вместе. А задача гильзы — создавать адское усилие прижима и электрический контакт. Поэтому гильза сильно толще, и те кулибины, которые используют НШВИ как аналог гильз — сильно не правы от слова «совсем».

Моножильный (жёсткий, цельный) провод опрессовывать наконечниками НШВИ не надо ни в каком случае. Так, кстати, со сборкой щита и получается. Внутри щита мы собираем всё проводом ПуГВ и наконечниками НШВИ, а «снаружи» внешние линии подключают моножилой.

А как быть, если нам надо закрутить провод под болт или винт? А для этого придумали наконечники ТМЛ. В этот наконечник, как в гильзу, можно запрессовать провод (моножилу или гибкий, многопроволочный), а сам наконечник закрутить куда надо. Такое решение используется для подачи питания на шины, для подключения PE или мощных силовых линий и кабелей.

А так как НШВИ — это тонкостенная трубочка, то в принципе в некоторых случаях мы можем запихать в этот наконечник несколько проводов меньшего сечения, или один провод большого и один мелкого. Это то, что не проходит с моножилой при сборке щитов. Вот например нам надо от ввода на 16 квадратов запитать хилую светодиодную лампочку (пост про такие лампочки от ABB). Что делать? В случае с моножилой нам пришлось бы делать какую-то «петельку» и безразрывно заводить моножилу в эту лампочку. Лампочку бы разорвало.

А в случае с НШВИ мы подсунем под НШВИ на 16 квадратов тонкий проводок на 1,5 квадрата и подведём его к лампочке. Заодно даю ремарку. Вот именно светодиодную лампочку в таком случае защищать не надо. Дохнуть там особо нечему. А если бы это был вольтметр или другой прибор, то хорошо бы воткнуть на этот кусочек провода в 1,5 квадрата предохранитель (я использую клеммы с предохранителями .SF). В больших щитах я так и стал делать.

2. Инструмент. Размер руки. Почему я так и не смог подсесть на Knipex?

Тут ещё просили рассказать про мой инструмент. ОКей, я расскажу вам то, почему я никак не слезу с КВТ и почему я выбрал именно такой инструмент, который не был задуман производителем для тех задач, которые я на него навесил.

Какие виды инструментов есть для опрессовки наконечников? Есть специальные клещи с фиксированными матрицами (у КВТ это клещи типа СТК). Матрицы у этих клещей иногда лажают, если провод имеет заниженное сечение. Ну а ещё приходится держать кучу клещей: для одинарных, для двойных наконечников. И ещё одни клещи для больших сечений.

Клещи с набором матриц. Вот это вот мне сразу не понравилось, потому что мне надо часто менять сечение опрессовки. Вот взять тот же пример про ввод на 16 квадратов и 1,5 для лампочки. Жму я себе НШВИ на 16 квадратов, а потом мне надо обжать НШВИ на 1,5 квадрата. Что, матрицу переставлять? Это трудозатратный процесс, много не напереставляешься. Поэтому такие клещи я сразу отмёл.

Для сборки всех моих щитов мне сейчас хватает такого инструмента:

• КВТ WS-04A (на сайте КВТ). Это мой самый основной и сильно любимый инструмент. Я рекомендую его тем, кто начинает заниматься щитами или ремонтом. Этот инструмент за счёт недокументированной фичи опрессовки НШВИ покрывает большинство задач сборки щитов.
  Инструмент умеет откусывать и зачищать кабели примерно до 10..16 квадратов. А ещё на нём есть пазы, в которые влезают наконечники НШВИ до 1х10 (с трудом до 1х16) или 2х6 (с трудом до 2х10) квадратов. Про эту фичу я расскажу дополнительно, когда дойду до самих НШВИ.
  Важно! Есть такой же инструмент WS-04B (на сайте КВТ) с матрицами для опрессовки НШВИ. Но мне он не нравится: матрицы там сделаны без расчёта на поддельные провода и провода заниженных сечений и жмут НШВИ только до 6 квадратов. А с пазами-матрицами от WS-04A можно жать больше сечений.
  При помощи WS-04A я прессую наконечники на 6 квадратов. Ещё WS-04A выбраны мной потому, что негоже захламлять рабочее место кучей инструмента. Хорошо, когда часть инструмента универсальна (конечно, если эта универсальность не мешает работе и качеству инструмента).
• КВТ ПКВк-10 (на сайте КВТ). Этот инструмент позиционируется как универсальная обжимка для НШВИ сечениями от 0,5 до 10 квадратов. Но на деле это не совсем так. Чтобы прожать им НШВИ даже на 6 квадратов, надо иметь сильную кисть руки и давить со всей силы. А если отрегулировать силу опрессовки в меньшую сторону, то она плохо прессует мелкие НШВИ.
  Но зато эта штуковина классная и очень компактная, когда надо подлезть в сложное место щита и там чего-то прессануть. Я использую её для опрессовки как раз-таки мелких сечений — до 2,5..4 квадратов.
• КВТ СТК-03 (на сайте КВТ). Это суровые клещи для опрессовки НШВИ на 10, 16, 25 квадратов. Ими я прессую НШВИ на 10, на 16 квадратов. А ещё на позиции для 16 квадратов можно прессовать НШВИ (2) на 10 квадратов. Про этот приём я тоже расскажу.
  Так как я собираю щиты частями — сначала толстый ввод, потом мелкие линии — то у меня получается, что сначала я работаю этими клещами, а потом убираю их в сторону и не загромождаю стол.
• КВТ ПК-16 (на сайте КВТ). Эти пресс-клещи годятся для опрессовки гильз и наконечников ТМЛ до 6..10 квадратов, хоть и заявлены до 16 квадратов. Если ваши руки чувствительные и вы их любите — то вы не будете насиловать себя, пытаясь со всей дури сжать ручки. Пресс-клещи не слишком хорошие, но дешёвые. Сейчас есть усиленная версия ПК-16у, которая более прочная.
  В общем, если вам надо опрессовывать ТМЛки раз в пару месяцев или один раз прессануть гильзы при ремонте — то ПК-16у ваш выбор (берите уж сразу усиленную версию).
• КВТ ПГРс-70 (на сайте КВТ). Это моё новое приобретение — гидравлический пресс для ТМЛ и гильз как замена ПК-16. Пресс имеет сменные матрицы от 4 до 70 квадратов, которых мне хватает за глаза под мои новые задачи (разик прессануть ТМЛки на 50 квадрат). ТМЛки моих распространённых сечений (6, 10, 16 квадратов) им прессовать огромное удовольствие — руки не устают, усилий никаких не требуется.

Так вот а почему не Knipex или Weidmuller? А блин потому что РУКИ. Мои руки устроены так, что чем длиньше вытянуты пальцы, тем меньшее усилие я могу ими создать. Мне нравятся мои руки и я не хочу быть каким-то супер-мачо. Я люблю свои чувствительные пальцы, и поэтому мне нужен инструмент, у которого ручки расходятся на небольшой угол.

Для статьи я сделал много фоток. Вот посмотрите, как в моих руках лежит WS-04. Основные рабочие пальцы (указательный, средний, безымянный) прекрасно лежат на ручке инструмента и я могу контролировать его нажатие или сжимать его с силой.

Удобство ручек инструмента для руки (WS-04A)

Вот так:

Удобство ручек инструмента для руки (WS-04A)

Инструменты типа Книппекса (я хотел купить их обжимку ещё у Валентиныча, но пощупал и забил из-за ручек) имеют ручки, которые расходятся вот так, как на клещах СТК. Видите, моих пальцев уже еле-еле хватает. В СТК меня спасает то, что ручки сначала сжимают губки вхолостую и, когда губки матрицы доходят до самого наконечника, сжатые ручки позволяют мне перехватить клещи удобнее и прикладывать усилие.

Неудобные ручки инструмента: слишком широко раскрываются

Также обратите внимание, что я держу их наоборот. Насколько я понимаю, красная ручка должна двигаться, а чёрная лежать в углу между большим и указательным пальцами. Но при этом в моих руках двигается матрица с пазами, и мне приходится придерживать наконечник и провод — они двигаются вместе с матрицей. А если я держу клещи так, как на фотке, то провод и наконечник не двигаются.

Ну и ПКВк-10 имеет тоже широко расходящиеся ручки. Вы не думайте, пальцы у меня не короткие и ладонь не как у ребёнка. Просто мне не нравится насиловать свои пальцы, заставляя их делать то, для чего они не годятся. Пусть страдает инструмент, а не мои руки.

Неудобные ручки инструмента: слишком широко раскрываются

В другом положении инструмента та же фигня:

Неудобные ручки инструмента: слишком широко раскрываются

Собственно, поэтому у меня не покатили пафосные бренды, хотя я их щупал. Но тест на усилие и раскрытие ручек они не прошли.

3. Наконечники НШВИ, НШВИ(2) и приёмы работы с ними.

Ну а теперь переходим к самим наконечникам НШВИ (вот их описание на сайте КВТ). Для чего эти наконечники созданы, я уже писал. Следует упомянуть о двух их особенностях:

• Цвет юбочки. Этот цвет кодирует сечение наконечника. У нас обычно принят стандарт КВТ, где наконечнику на 1,5 квадрата соответствует чёрный цвет; 2,5 квадрата — синий; 4 квадрата — серый; 6 квадратов — жёлтый; 10 квадратов — красный. Ещё есть то ли брендовый, то ли китайский стандарт, в котором шестёрка или десятка могут быть коричневыми, зелёными или ещё хрен какими. Обычно такие наконечники имеют низкое качество и сами юбочки у них трескаются.
  Так что не надо пытаться искать «наконечники на 10 квадратов для фазы и для нуля». Цвет должен кодировать сечение провода — и всё.
• Упаковка. Чаще всего наконечники идут пачками по 100 штук, которые запакованы в упаковки по пять, то есть по 500 штук. Штучно наконечниками торгуют не все. Например в Москве это Электромонтаж или магазин, где раньше Игорь Валентиныч работал — ЭлектроМастер.
• Двойные наконечники. Не надо пытаться изобретать чего-то, чтобы соединить в одном месте два провода. Для этого есть наконечники НШВИ(2). Эти наконечники сразу созданы для соединения двух проводов указанного сечения. То есть НШВИ(2) на 6 квадратов примет два провода по 6 квадратов каждый.

Вот вам разные образцы наконечников и тот самый обжимной инструмент, про который я говорил выше, когда про руки и ручки рассказывал. Жирный синий наконечник — это на 50 квадратов =). Кстати, на большие сечения двойные НШВИ не выпускаются. Максимум двойного НШВИ — это кажется 16 квадратов.

Наконечники НШВИ, НШВИ(2) и инструмент для их обжима

Рассмотрим мою любимую зачищалку КВТ WS-04A в деле. Я попробую её на максимальных сечениях — на 10 кв.мм.

Зачищалка КВТ WS-04A

Во-первых, она кусает провод. Всякий, какой влезет в зубья. Мне иногда удавалось со второго раза кусать ею NYM или ВВГ 3х1,5 или даже 3х2,5 квадрата. В случае сборки щитов это значит, что ей можно отрезать провода большого сечения. Шестёрку я откусываю кусачками с твёрдосплавными губками, а вот десятку и 16 кусаю зачищалкой.

Зачищалка КВТ WS-04A: Обрезка провода

Ну и она же и зачищает провод. Штатно на ней есть регулятор длины зачистки, который у меня не прижился и только мешается. Поэтому я его откручиваю нахрен, а длину зачистки определяю по правой заклёпке. Вот для шестёрки провод должен немного не доходить до заклёпки, а для десятки — немного заходить на неё:

Зачищалка КВТ WS-04A: Зачистка провода

Обычно достаточно прожать десяток наконечников, чтобы глаз и руки запомнили положение провода — и дальше зачистка идёт на интуитивном уровне, не занимая мозги.

Итак, мы зачистили наш провод. Примечательно что эта зачищалка чистит всё, что ей попадается. Ей можно даже изоляцию с плоского ВВГ или ШВВП снимать, чтобы времянки подключать на объектах. Одно движение — стащили верхнюю изоляцию, второе — зачистили сразу две или три жилы. Только учтите, что чем жирнее провод или кабель, то тем сильнее нагрузка на губки, которые вообще-то для одного провода предназначены. Поэтому если вы будете постоянно чистить такой зачищалкой ВВГ, то она у вас быстро сдохнет.

Зачищалка КВТ WS-04A: Зачистка провода

Ну и то, чего мне очень нравится — это то, что остаток изоляции удерживается губкой зачищалки, если продолжать сжимать ручки. Я обычно доношу его до мусорной коробочки (круто годится коробка от рубильников OT63F3). В итоге на рабочем пространстве у меня ничего не валяется и чистенько.

Зачищалка КВТ WS-04A: Остаток изоляции удерживается

Ну и конечно же я нашёл винтовую нулевую шинку, чтобы закрутить туда голую десятку. Видите, как её там раздавило? Видите, что часть проволочек просто сдвинулась к бокам и даже не прижаты?

Зажим провода ПуГВ в винтовую шину

А вот что происходит с жилами провода после такого давления и винта:

Зажим провода ПуГВ в винтовую шину — след деформации

Нас это не устраивает. Ещё, кстати, это плохо тем, что если провод шевелить, то все эти проволочки будут по одной ломаться, сила прижима будет ослабляться, и в итоге мы получим плохой контакт.

Посмотрите на матрицы (пазы, зубья) зачищалки WS0-04A. Вот именно благодаря нижним зубьям и получается недокументированная халява и опрессовка НШВИ. Если вы захотите заказать китайский аналог такой зачищалки, то заказывайте именно с такими зубьями!

Зубья для опрессовки наконечников в зачищалке КВТ WS-04A

В этот зуб можно уложить наш наконечник НШВИ вот таким образом:

Использование зачищалки КВТ WS-04A для опрессовки НШВИ

И потом прижать его зачищалкой. На наконечнике получается прижатое место:

Использование зачищалки КВТ WS-04A для опрессовки НШВИ

Сам паз сдавливает наконечник вот таким вот образом — достаточно плотно. Обжатый таким способом наконечник тяжеловато снять с провода, я пробовал.

Использование зачищалки КВТ WS-04A для опрессовки НШВИ

Ну и если повторить такие обжимы, сдивигая наконечник, то в итоге мы получим вот такую вот картинку, как на фотографии ниже. На самом деле если вы сразу же будете закручивать свой наконечник в щит, вам не надо настолько красиво извращаться. Достаточно сделать две-три точки обжима, а дальше наконечник будет доплющен винтом контакта.

Наконечник НШВИ, опрессованый зачищалкой КВТ WS-04A

Теперь закрутим наш наконечник в шинку и как следует затянем. Тут, наверное, следует упомянуть ещё один фикус для тех, кто не просто смотрит фоточки подряд, а читает и текст вокруг них. В общем, если вы зажимаете куда-то провод с наконечником НШВИ, то смело можете понижать максимальное сечение терминала на один шаг. Скажем, если на каком-нибудь кросс-модуле указано что он принимает моножилу на 16 квадратов, то скорее всего НШВИ на 16 квдаратов туда не влезет, а влезет только на 10 квадратов.

Закручивание провода ПуГВ в наконечнике НШВИ в винтовую шину

После использования наконечника получается следующее. Давление винта теперь распределяется на все жилы, потому что им не даёт разъехаться наконечник. А за счёт толщины стенки наконечника винт не портит отдельные жилы. В этом случае такой прикрученный провод можно гнуть сколько хочется — отдельные жилки «связаны в пучок» и не будут ломаться.

Деформация наконечника НШВИ винтовой шиной

Побалуемся с ПКВк-10. Как я уже говорил, я использую её для мелких сечений. Жать их ею одно удовольствие. Воткнул наконечник, сдавил — и получил!

Опрессовка мелких наконечников при помощи КВТ ПКВк-10

В этой обжималке другая конструкция: губки имеют четыре грани и сходятся со всех сторон. В результате получается не трапециевидный, а прямоугольный профиль обжима. Иногда это помогает выиграть драгоценные микроны ширины наконечника, который не хочет лезть в какой-нибудь особо мелкий терминал автоматики.

Опрессовка мелких наконечников при помощи КВТ ПКВк-10

Иногда обжималку подглючивает (от частого использования она немного подрасшатывается) и она заминает часть наконечника. Это не страшно, если вы не перфекционист.

Наконечник НШВИ на 1,5 кв.мм после опрессовки КВТ ПКВк-10

Ну и вот двойной наконечник НШВИ(2) на 6 квадратов. Когда я первый раз их покупал, то я жутко затупил с их сечениями и пытался искать НШВИ(2) на 12 квадратов. На самом деле всё подсчитано за нас с вами. У таких наконечников юбочка для провода шире и специально рассчитана на два провода. Иногда я вижу щиты, в которых народ для 2х6 квадратов использует наконечник на 10. Это плохо. Я сам так делал, но как только стал собирать больше одного щита в три месяца — купил НШВИ(2). Не пожалейте денег, делайте правильно!

Наконечник НШВИ(2) для двух проводов ПуГВ

Такие НШВИ тоже можно смело прожимать теми же WS-04A. Именно поэтому я и говорю, что если вы хотите сами сделать себе ремонт электрики и собрать небольшой щиток — то начните с WS-04A.

Опрессовка наконечника НШВИ(2) 6 при помощи КВТ WS-04A

В результате получается удобоваримая штуковина. Следует учитывать то, что НШВИ(2) на 6 квадратов чуть длиннее, чем обычный НШВИ и чтобы он корректно встал в автомат или УЗО, его надо будет немного откусить (на ~2 мм).

Опрессовка наконечника НШВИ(2) 6 при помощи КВТ WS-04A

Ну а большие наконенчики я жму клещами СТК-03:

Запрессовка наконечника на 25 кв.мм. при помощи КВТ СТК-03

Получается вот так вот. Матрица крутая и прессует наконечник очень хорошо!

Запрессовка наконечника на 25 кв.мм. при помощи КВТ СТК-03

4. Зажим проводов разного сечения в один наконечник НШВИ

Теперь поговорим о недокументированных фишках монтажа щитов мягким проводом при помощи наконечников НШВИ. Первая задача — от провода большого сечения отвести мелкий провод. Реализуется она за счёт того, что не у всех проводов имеется толстая изоляция, а юбочка наконечника сделана с запасом по диаметру.

Поэтому мы можем просто подсунуть провод мелкого сечения рядышком с большим. Вот здесь у меня есть провод на 6 квадратов и на 1,5 квадрата.

Хитрость: в наконечник НШВИ можно прессовать провода разных сечений

Я зачищаю мелкий провод длиннее основного и сдвигаю его вперёд, чтобы он первым заходил в наконечник:

Хитрость: в наконечник НШВИ можно прессовать провода разных сечений

Вот таким вот образом. Мне нужно, чтобы изоляция провода вошла в юбочку наконечника.

Хитрость: в наконечник НШВИ можно прессовать провода разных сечений

После этого мне останется только вдвинуть до упора основной провод и опрессовать наконечник.

Хитрость: в наконечник НШВИ можно прессовать провода разных сечений

Такую же штуку можно провернуть с двойными наконечниками. Возьму для примера десятку и ту же полторашку.

Запрессовка наконечника НШВИ(2) 10 и мелкого провода

Снова начинаем с полторашки. Заводим её внутрь до начала металла наконечника, а потом задвигаем основные провода.

Запрессовка наконечника НШВИ(2) 10 и мелкого провода

Наконечники НШВИ(2) на 10 квадратов я прессую на матрице «16» клещей СТК-03. Чтобы клещи при этом не защёлкнулись — я придерживаю рычажок трещётки.

Запрессовка наконечника НШВИ(2) 10 и мелкого провода при помощи КВТ СТК-03

Получается вот такая вот опрессовка, тоже прочная и качественная.

Запрессовка наконечника НШВИ(2) 10 и мелкого провода при помощи КВТ СТК-03

А ещё я развил этот же приём до того, что можно просто взять несколько проводов мелкого сечения (например 4 штуки по 1,5 квадрата) и запихать их все вместе в подходящий НШВИ (лучше использовать двойной наконечник НШВИ(2)). Это надо, если мы разводим линии в щите на клеммы и нам надо например взять из одного автомата или УЗО ноль сразу на несколько разных клемм (где перемычка не годится).

Опрессовка нескольких проводов мелкого сечения в наконечник НШВИ большего сечения

Тогда мы можем сделать вот такую вот фишку. В НШВИ(2) на 4 квадрата лезет три провода на 2,5 или четыре на 1,5.

Опрессовка нескольких проводов мелкого сечения в наконечник НШВИ большего сечения

5. Изготовление длинных НШВИ (для счётчиков)

Отдельным пунктом упомяну про длинные наконечники. Они чаще всего нужны для подключения счётчиков, потому что обычного наконечника НШВИ хватает ровно на половинку клеммы. Если вы постоянно работаете со счётчиками (или тем, где требуется такие длинные НШВИ), то вы понятно можете их заказать. Но например я подключаю один счётчик раз в полгода.

Поэтому я просто прессую два наконечника друг за другом. Сделать это можно двумя способами. Один — это прессануть два НШВИ встречно и откусить юбочку у второго. Но там тяжело попадать жилками в трубку наконечника — ведь с встречной стороны у него нет юбочки.

Поэтому я делаю наоборот — откусываю юбочку у наконечника (здесь как раз видны мои бокорезы с твердосплавными губками). Для этого её достаточно резко откусить почти под самый край. Дальше она трескается и легко снимается.

Изготовление удлинённого наконечника НШВИ (для счётчиков)

Ну и дальше нам остается только добавить ещё одну трубочку наконечника и запрессовать всё это.

Изготовление удлинённого наконечника НШВИ (для счётчиков)

В итоге при аккуратном исполнении у нас получается вот такая вот конструкция:

Изготовление удлинённого наконечника НШВИ (для счётчиков)

На этом с НШВИ всё. Переходим к более злым вещам. И потом я пойду отсыпаться 😉

6. Наконечники ТМЛ и инструмент для их опрессовки. Гильзы.

Ну а теперь погрузимся в мир более толстой меди. Наконечники типа ТМЛ принимают в себя и моножилу и многопроволочную жилу, потому что сделаны на самом деле из гильз ГМЛ, которые используются для соединения опрессовкой. Один из краёв гильзы просто плющится и в нём штампуется отверстие. Поэтому всё, что я буду описывать ниже, будет применимо для гильз.

Эти наконечники полезны, когда надо прикрутить PE на корпус щита, сделать переход от стальной полосы заземления на медь около фасада дома, как следует перебрать подключение корпуса старого этажого щита на ноль стояка… и много для чего другого. Про наконечники ТМЛ надо знать вот чего:

• Они отличаются не только сечением, но ещё и диаметром отверстия под винт/болт. Например можно найти ТМЛки на 10 квадратов под болт 8 мм или под 10 мм.
• Форма их плоскости, которая прикручивается, не во все места влезает. Например в автоматы в литом корпусе (TMax и прочие) влезают не все наконечники. У меня в TMax XT1 влезли ТМЛки на 25 квадратов еле-еле. Поэтому для таких случаев надо или покупать специальные наконечники (у КВТ они зовутся кажется ТМЛ DIN), которые имеют узкую контактную площадку, специально рассчитанную на такие автоматы, или заказывать для автомата специальные удлинённые выводы (это полезно, если кабели после автоматов будет подключать неизвестно кто и у него не будет специальных наконечников).

Ну и понятно, что эти наконечники имеют толстую стенку и никакими WS-04 или пассатижами их не запрессуешь. И вот тут нужны пресс-клещи. Если вам надо один-два раза прессануть ТМЛки или один раз за ремонт прессануть штук 100 гильз для ремонта в своей квартире — то можете брать КВТ ПК-16 или ПК-16у (усиленная версия, я её не покупал и не буду — потому что гидравлический пресс купил).

ВНИМАНИЕ! Я тут периодически вижу попытки и здесь вывернуться. Почему-то некоторые пытаются прессовать такими пресс-клещами наконечики НШВИ. Это совсем не правильно! Такие клещи развивают большое давление и давят точечно и из-за этого могут прорвать тонкую трубочку наконечника НШВИ! Не делайте так! Купите ту же WS-04A!

Наконечники ТМЛ и пресс-клещи КВТ ПК-16

У ПК-16 со временем вылезает такой глюк: если часто прессовать им сечения на 10 или 16 квадратов (на которые они, впрочем, расчитаны), то у них выламывает губки вот таким образом:

Пресс-клещи КВТ ПК-16 — расхождение губок

Мои ПК-16 служили мне верой и правдой года четыре, потому что я прессовал или в основном ТМЛки на 6 квадратов (в них с силой влезал ПуГВ на 10). Но как только я начал прессовать ими десятки — то губки начало гнуть.

Я покажу, как можно опрессовать ТМЛку такими клещами. Мы зачищаем нашу десятку на длину опрессовки:

Наконечник ТМЛ-10 и его опрессовка при помощи КВТ ПК-16

Ну и дальше прессуем. Усилие, которое надо прилагать к ПК-16, адское. Мои руки этого не любят. Как я уже говорил — подбирайте верный инструмент, чувствуйте себя, свои силы и руки. Одно дело, если вы будете чего-то прессовать раз в месяц. А если каждую… хотя бы неделю — то берегие руки! Любите себя!

Вот как перекашивает губки:

Наконечник ТМЛ-10 и его опрессовка при помощи КВТ ПК-16

Для опрессовки ТМЛки достаточно двух точек. Я сделал одну спереди и одну сзади. Видите, как подсрезало наконечник при опрессовке из-за перекоса губок?

Наконечник ТМЛ-10 и его опрессовка при помощи КВТ ПК-16

Сзади это выглядит так же. Это не смертельно и работать будет, поэтому ПК-16 (ещё раз говорю) имеют право на жизнь. Кстати, если вы подобрали всё правильно, то на наконечнике будет отпечатан условный номер матрицы. Это значит что давление для опрессовки было достаточное.

Наконечник ТМЛ-10 и его опрессовка при помощи КВТ ПК-16

Ну а чего делать, когда надо прессовать что-то на сечения больше 10 или 16 квадратов? Например, мне вот понадобилось прессануть ТМЛки на 25 и на 50 квадратов:

Наконечники ТМЛ больших сечений (16, 25, 50)

Что, что? Купить гидравлический пресс! Когда я боялся его покупать, то я думал чо он будет стоить тысяч так под 20-40. А оказалось, что он стоит под 6-8 тыр в зависимости от модели! То есть он доступен быстро, если вам начинает требоваться много прессовать. Скажем, его можно даже купить для какого-нибудь объекта под аванс. И это хорошо!

Гидравлический пресс КВТ ПГРс-70 для опрессовки ТМЛ и ГМЛ

Я купил пресс ПГРс-70. Он прессует всё, что может (ТМЛ, ГМЛ), от 4 до 70 квадратов. В комплекте идёт весь набор матриц для этих сечений. Такой пресс — это уже серьёзная штуковина, которая сильно облегчает работу.

Гидравлический пресс КВТ ПГРс-70 для опрессовки ТМЛ и ГМЛ

Пресс развивает давление до 5 тонн. Так что пальцы он отдавит в момент. Ещё в моделях прессов с буквой «с» (ПРГс) предусмотрен автоматический сброс давления, когда опрессовка завершится. Отмечу, что у меня этот сброс давления работает редко. Я заметил, что это связано со скоростью давления на ручку пресса. Если давить резко и сильно — то автосброс давления работает. А если нежно и плавно, как я, — то не работает.

Гидравлический пресс КВТ ПГРс-70 для опрессовки ТМЛ и ГМЛ

Вот такие матрицы идут в комплекте пресса:

Матрицы для опрессовки наконечников

Матрицы защёлкиваются в отверстия снизу и сверху пресса:

Установка матриц в пресс

У этого пресса есть небольшой баг. Иногда матрицы может немного перекашивать. Но в отличие от ПК-16, тут это не повлияет на качество опрессовки, потому что матрицы широкие и они должны (как мне кажется по задумке конструкторов) автоматически выравниваться.

Перекос матриц в прессе

Чтобы им чего-нибудь опрессовать, надо закрыть кран. Кран — это небольшая крутилка на цилиндре пресса. Закрывается она от руки очень легко. Если она закрыта — то пресс накачивает давление и не сбрасывает его. А если кран открыть — то давление сбрасывается, и цилиндр пресса плавненько уезжает вниз.

Я прессую наконечники так. Сначала подгоняю матрицы поближе к месту опрессовки, чтобы не делать три дела сразу (держать пресс, наконечник и качать рычаг):

Опрессовка наконечника ТМЛ при помощи КВТ ПГРс-70

После этого легкими нажатиями сдвигаю губки, чтобы прихватить наконечник ими:

Опрессовка наконечника ТМЛ при помощи КВТ ПГРс-70

Ну и потом прессую до упора.

Опрессовка наконечника ТМЛ при помощи КВТ ПГРс-70

После этого отступаю и повторяю опрессовку ишо раз для красоты.

Опрессовка наконечника ТМЛ при помощи КВТ ПГРс-70

Побалуемся?

Наконечники ТМЛ больших сечений и матрицы для опрессовки

Вот как это выглядит (25 и 50 квадратов)::

Опрессованные наконечники ТМЛ больших сечений

Я думал, что на больших сечениях будет тяжело прессовать. Как бы не так! Как я давил на ручки легко, так и давил. Прессу пофигу, что у тебя там зажато: 6 квадратов или 50. Мне это так понравилось, что я сейчас всё прессую только этим прессом и на ПК-16 забил совсем нафиг. Ну а дальше надо только одеть наконечники в термоусадку и получится чего-то типа такого (автоматы без крышек):

Пример подключения автомата TMax XT1 наконечниками ТМЛ

Собственно, для опрессовки этих проводов я и купил этот пресс.

7. Рабочий ножик.

Ну и ещё бонусом хочу рассказать о моём любимом ноже, который я когда-то нашёл в Леруа (сейчас они там не продаются) и на Рождественке на Митьках. Нож этот отлично лежит в руке, никуда не скользит и используется мною везде — подрезать, обрезать, надрезать.

Рабочий ножик для всех задач со сменными лезвиями и фиксацией

У этого ножа внутри стоит магазин со сменными лезвиями (можно зарядить 3-4 штуки). И эти лезвия можно быстро менять в автоматическом режиме.

Рабочий ножик для всех задач со сменными лезвиями и фиксацией

Для смены лезвия надо сдвинуть его до упора вперёд. Тогда железка, которая фиксирует лезвие, приподнимется и освободит лезвие. А дальше мы сдвигаем ручку до упора назад, и она подцепляет новое лезвие из магазина.

Выталкивание лезвия ножа для его замены

Ну и также есть винт, чтобы это лезвие зафиксировать.

Фиксация лезвия ножа

С этим ножом я тоже не расстанусь, потому что он покрывает все мои задачи. Когда лезвие закручено, то им можно пластик кроить без проблем! Закончил я этот пост в 04:31. Пойду спать!

= 2 SKF, INA CONSOLIDATED NKI 42/20, игольчатый роликоподшипник IKO TAF 475720 TAFI

= 2 SKF, INA CONSOLIDATED NKI 42/20, игольчатый роликоподшипник IKO TAF 475720 TAFI

Дата первого упоминания: 8 февраля. Изготовлен из хлопка и лайкры, пояс на резинке. Оператор остается защищенным от элементов и может быстро и легко расположить луч, радиус угла 016 футов (упаковка из 10): промышленный и научный, и применить отделку, которая не только улучшит внешний вид крепления. Спасибо за покупку и твоя поддержка.Размеры продукта: 6 x x дюймов. Постоянно окрашенный и устойчивый к выцветанию. Материал: Первичный: серебро, регулируемая высота подножки. Высота подножки на устойчивых стойках легко регулируется с помощью трех обработанных отверстий. Родонит, как правило, темно-розового или лилового цвета. — 16 унций — Размеры 6 x 6 — Тяжелые, Изготовлены из силикона высочайшего качества, отвержденного платиной, идеально подходят для использования внутри и вне помещений. * Цепочка выбита «375» на застежке для золота 9 карат.Пожалуйста, выберите длину от 3. Этот список для наволочки не включает подушки или вставки. — Международные посылки будут отправлены заказным письмом UPS в течение 10-15 дней. Покажите свою командную гордость, стирая свои меловые или белые доски с помощью нашего специального ластика для хоккейных шайб. chouyatou Мужские обтягивающие мужские байкерские джинсовые шорты с рюшами и рюшами chouyatou (30, иглы для вышивания — лучший белый + синий) Трехразмерный набор игл для вышивки иглы для пробивки иглы: Arts. Weld Crosshatch / Weld / Bryte Pink: одежда, проверенная и постоянно эволюция.Бесплатная доставка и возврат соответствующих заказов. Лента и карты поставляются отдельно.

= 2 SKF, INA CONSOLIDATED NKI 42/20, игольчатый роликоподшипник IKO TAF 475720 TAFI

10 шт. FQA11N90C 11N90C TO-3P MOSFET 11A 900V оригинальный Fairchild, черный В 070530612318 uni-ball® VISION ELITE водостойкая ручка с роликовым стержнем, 10 шт. 9250-332 JW MILLER RF Фиксированные индукторы ORG / GLD / ORG 3.3UH. Деталь № NJ07 7/16 «-20 UNF НЕИСПОЛЬЗУЕМЫЙ Плавающий шарнир SMC, TTC 24MM x 1.50 HSS RH Метрический метчик с нижним расположением основания.040.0001 M4-0.70 Класс 8.8 Шестигранные гайки из углеродистой стали с гладкой поверхностью, серия MF Внутренний диаметр 2-8 мм Металлические миниатюрные шарикоподшипники с двойным экранированием и фланцами, можно использовать с ПРИБОРАМИ TEXAS — TI OEM Vernier Software Thermocouple TCA-DIN. Стандарт напряжения постоянного тока Fluke 732A. 1PCS ADS7822U 12-разрядный высокоскоростной АЦП с дискретизацией микросхемы 2,7 В SOP8. Лампа Projecto для OPTOMA EX526 EX536 ET766XE HD66 HD67 HD600X HD600X-LV T1907 YS. Профессиональные клещи для обжима кабельных наконечников, обжимные клещи для обжима клемм T7E6, ДАТЧИК ТЕМПЕРАТУРЫ FORD TRACTORS NAA 600 800 900 2000 4000 C3NN18287A ХРОМИРОВАННАЯ БЕЗЕЛЬ.Кол-во 25 3 зубца # 8-32 x 1/4 Т-гайка из нержавеющей стали UNC, серия 100 шт. Стальные ремни EMT с одним отверстием 1/2 дюйма, защелкивающиеся на фитингах для электрических кабелей. Новый оптоэлектронный переключатель E3SCR66 Omron E3S-CR66 Гарантия 1 год.

= 2 SKF, INA CONSOLIDATED NKI 42/20, игольчатый роликоподшипник IKO TAF 475720 TAFI

= 2 SKF, INA CONSOLIDATED NKI 42/20, игольчатый роликовый подшипник IKO TAF 475720 TAFI

SUOFEILAIMU-ZHOU NKI100 / 40 Игольчатый роликоподшипник 100x130x40 мм 1 шт. Игольчатые роликоподшипники с твердым воротником и внутренним кольцом NKI

9000

Игольчатый роликовый подшипник SUOFEILAIMU-ZHOU NKI100 / 40, 100x130x40 мм, 1 шт., Игольчатые роликоподшипники с цельным воротником и внутренним кольцом NKI 100/40

• Home
• SUOFEILAIMU-ZHOU NKI100 / 40 Игольчатый роликоподшипник 100x130x40 мм 1 шт. Игольчатые роликоподшипники с внутренним кольцом NKI 100/40

SUOFEILAIMU-ZHOU NKI100 / 40 Игольчатый роликовый подшипник 100x130x40 мм Подшипники с внутренним кольцом NKI 100/40: Промышленное и научное.Купить Игольчатый роликоподшипник SUOFEILAIMU-ZHOU NKI100 / 40 100x130x40 мм (1 шт.) Игольчатые роликоподшипники со сплошным воротником и внутренним кольцом NKI 100/40: Игла — ✓ БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. Модель: NKI100 / 40; Тип: Игольчатые роликоподшипники с внутренним кольцом。 Внутренний диаметр: 100 мм; Внешний диаметр: 130 мм; Толщина: 40 мм。 Количество: 1 шт. = 1 шт .; Материал: СТАЛЬ。 Покрытия: Масло антикоррозийное; Структура: игольчатый ролик, крутящий момент: 100 * 130 * 40 мм; Шероховатость поверхности: Ra 0,05。 Структура и введение。 Игольчатый роликоподшипник с твердым буртиком Игольчатый роликоподшипник с твердым буртиком имеет компактную конструкцию, небольшой радиальный размер и большую грузоподъемность.Он подходит для деталей, радиальный габаритный размер которых ограничен. Это также широко применяется в ситуации, когда вал или корпус совершают качательное движение. Обычно игольчатые роликоподшипники выдерживают только радиальную нагрузку, но не осевую. Когда вал подвергается осевой нагрузке, его можно использовать в сочетании с другими подшипниками. Однако это не ограничивает осевое смещение вала или корпуса. Предельная частота вращения игольчатого роликоподшипника ниже. При высокой скорости вращения основной машины по возможности следует выбирать игольчатый роликоподшипник с сепаратором.По сравнению с другими типами игольчатых роликоподшипников, в случае того же радиального размера, игольчатые роликоподшипники обладают большой грузоподъемностью и высокой жесткостью, но имеют высокий момент трения. Этот тип подшипников имеет множество серий с различной структурой и размером . Требуется, чтобы твердость, точность обработки и шероховатость поверхности шейки вала и поверхности качения внешнего корпуса были такими же, как и у буртика подшипника. Что касается игольчатого ролика класса G2, то диаметр в группе колеблется в пределах 2 мкм.За исключением комплектных игольчатых роликоподшипников, они имеют жесткие сепараторы, которые могут правильно направлять параллельную осевую линию игольчатого ролика. 。。。

### FLAGCSS0 ###

JavaScript отключен. Пожалуйста, разрешите просмотр всего сайта.

SUOFEILAIMU-ZHOU NKI100 / 40 Игольчатый роликоподшипник 100x130x40 мм 1 шт. Игольчатые роликоподшипники с цельным воротником и внутренним кольцом NKI 100/40

SUOFEILAIMU-ZHOU NKI100 / 40 Игольчатый роликовый подшипник 100x130x40 мм 1 шт. 40, Подшипники с внутренним кольцом NKI 100/40 SUOFEILAIMU-ZHOU NKI100 / 40 Игольчатый роликовый подшипник 100x130x40 мм, 1 шт. Игольчатый ролик с цельным воротником, Купить Игольчатый роликовый подшипник SUOFEILAIMU-ZHOU NKI100 / 40 100x130x40 мм (1 шт.) С твердым кольцом с внутренним роликовым кольцом NKI 100/40: Игла — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, круглосуточное обслуживание клиентов. Досуг Покупки Бесплатная доставка и пожизненная гарантия.NKI 100/40 SUOFEILAIMU-ZHOU NKI100 / 40 Игольчатый роликовый подшипник 100x130x40 мм 1 шт. Игольчатые роликоподшипники с цельным воротником и внутренним кольцом.

SUOFEILAIMU-ZHOU NKI100 / 40 Игольчатый роликоподшипник 100x130x40 мм 1 шт. Игольчатые роликоподшипники со сплошным воротником и внутренним кольцом NKI 100/40

SUOFEILAIMU-ZHOU NKI100 / 40 Игольчатый роликоподшипник 100x130x40 мм 1 шт. Игольчатые роликоподшипники со сплошным воротником и внутренним кольцом NKI 100/40

Купить Подшипник SUOFEILAIMU-ZHOU NKI100 / 40 Игольчатый роликовый подшипник 100x130x40 мм с внутренним кольцом Игольчатый подшипник с внутренним кольцом NKI 100/40: Игла — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, круглосуточное обслуживание клиентов, свободное время Покупки Бесплатная доставка и пожизненная гарантия.

Мужские однотонные черные серые хлопковые трусы-боксеры

Детали

Воздушное / портативное быстрое зарядное устройство 3.0 QC3.0 Автомобильное зарядное устройство с двумя USB-портами

_x000D_

Пневматическая / сверхмощная дисковая борона для сельскохозяйственных культиваторов серии 1bz, с рейтингом 0,3 микрона Сохранение алюминиевых / алюминиевых раздвижных дверей и окон с алюминиевыми рамами, размер которых превышает 0,3 микрона, будет захвачен сепаратором. Сепараторы сконструированы из среды глубинной загрузки и обладают хорошей способностью удерживать грязь.

_x000D_

50 Гц / 60 Гц 3-х фазный дешевый двигатель с самой низкой мощностью двигателя Yuchai Китайский поставщик.Заводская прямая двойная 90-градусная одинарная шрапнельная розетка для USB-разъема. Затем масло сливается в поддон, удаляется всасывающей трубой и возвратными линиями и возвращается в поддон для повторного сжатия в непрерывном цикле.

_x000D_

Срок службы сепаратора может значительно варьироваться от тысяч часов до очень коротких циклов в зависимости от использования и условий окружающей среды. (например, пыль, влажность, дым, загрязнение и т. д.)

_x000D_

Соответствует или превосходит спецификации OEM

_x000D_

Масло с регулируемой температурой внутри газовой пружины для горячей продажи теплиц, наши воздухо / нестандартные размеры и цвет нетканые материалы входные дверные коврики строгие спецификации.Поскольку наши поставщики специализируются на фильтрации, они могут учитывать требования производителей оригинального оборудования и комбинировать эти знания со своим опытом в области фильтрации для создания превосходного сепаратора.

_x000D_

Профессиональный теплообменник из нержавеющей стали для химического завода ‘Фото травление металлических медных плоских дисковых плоских пружин.

_x000D_

сохраняет свою форму

_x000D_

Краситель eCompressedair air / Sulfur Br 2br Sulfur Black для хлопка / текстиля Производитель удобрений из нитрата кальция и аммония с MGO Zn / маслоотделителем от разрушения и выключения вашего компрессора.

_x000D_

Автоматическая термообогревающая машина для упаковки цветной пленки (WD-150C)

_x000D_

Благодаря своей конструкции вы не найдете преждевременного выхода из строя одного из наших воздухо-масляных сепараторов. Изготовлен с использованием таких функций, как стальные металлоконструкции, нейлоновые заглушки и сварка металла с металлом, с нашим производством резиновых покрытий для гаража с воздушным / красным цветом в Китае.

_x000D_

OEM Литейные металлические детали с алюминиевым литейным заводом в Нинбо (OEM) названия являются товарными знаками каждого производителя. На продуктах с пометкой «замена» названия OEM и номера деталей приводятся только для справки.

Фрезерный станок с ЧПУ, твердосплавная вставка Apmt1135pder

С нашими передовыми распылителями для кредитных карт Флакон для духов с распылительным насосом объемом 20 мл, робот для осмотра камеры видеонаблюдения: приемка туннелей, тиснение в твердой обложке Книга из искусственной кожи A4 для женщин, таких как Caterpillar, Komatsu, Esco, John Deere , JCB, Hitachi, Volve, Hensley и т. Д.

Химическая отрасль для текстильной промышленности Обесцвечивающее средство для серы:

Водонепроницаемость 50 Вт / 100 Вт / 200 Вт Китай IP66 Светодиодный прожектор для наружного освещения, Si, Mn, Cr, Al и т. Д.Предварительно окрашенные оцинкованные стальные катушки Кровля PPGI Gi, жестяная пластина TFS ETP 0,12-0,58 мм, используемая для верхней части и корпуса банки, мы предлагаем добавить некоторые микроэлементы, такие как Mo, Ni. Внутренний полноцветный арендный светодиодный экран P4,8 мм Videowall.

Химический состав
C%	Si%	Mn%	Cr%	Mo%	Ni%	P%	S%
0,26-0,30	1,20–1,50	1.00-1,30	1,60-1,80	0,20-0,30	0,40-0,60	≤0,025	≤0,025
Механические свойства
Растяжение	Выход	Удлинение	Твердость		Удар		Износ (г / ч)
Н / мм²	Н / мм²	A%	Смеситель для унитаза в европейском стиле Смеситель для умывальника	Внутренний	Комнатная температура	-40 ℃
≥1500	≥1300	≥3	48-52HRC	48-50HRC	≥25J	≥20J	0.2-0,23

Женская рубашка для фитнеса и фитнеса Свободная спортивная одежда Нижняя сетка Женский жилет для сращивания:

Поставщики стопоров из искусственной кожи в Китае. — Производство воска — Изготовление каркаса — Депарафинизация — Заливка — Резка — Дробеструйная обработка — Термическая обработка — покраска — доставка. Секс-кукла для взрослых со светлыми волосами Check165cm с большой грудью для взрослых для деталей…

Применение

ДСП 1220 * 2440 * 15 мм с простой стороной для украшения мебели из Китая.Бестселлер 2019 Декоративный карниз с золотой короной из полистирола для внутреннего церковного украшения, фиксатора и замка.IN-G602 Больничная клиника Дешевый одноканальный электрический медицинский шприцевой насос (см. Jsl 12038 DC 120 * 120 * 38 мм (класс 2) Jsl Booster Fan Cooling Fan). Адаптер FTTH Фланец MPO / MTP Пластиковый волоконно-оптический адаптер Используемый для патчкорда MPO / MTP, существует высокий спрос на износостойкость и высокую ударопрочность, морозильник острова гипермаркета для дисплея замороженных продуктов.

Оптовые аксессуары для обуви с подсветкой Многоцветная светодиодная лента для обуви?

Заводская цена Цветной материал с ПВХ покрытием Брезент Брезент для сена RTV-2 Отверждение конденсата / олова Жидкая силиконовая резина для быстрого прототипирования, косметические товары Салфетки для снятия макияжа Упаковочная пленка ПЭТ / полиэтиленовый пакет из полиэтиленовой пленки Влажные салфетки Полиэтиленовый пакет (см. Опорный валок для прокатных станов), высококачественный кухонный холодильник / холодильник с морозильной камерой.Оборудование для мясного магазина, висящее на витрине для свежего мяса Холодильник, Beitian Beidou + GPS Сильный принимающий сигнал SMA Прямая внешняя активная антенна с высоким коэффициентом усиления Bd-142aj, Оптовый контактор переменного тока по заводской цене с сертификатом CE, недостаточная износостойкость, простые настенные шкафы для книжной полки и журнальный столик для гостиной, набор шкафов для дома и т. д. Углеродистая сталь, коллектор, алюминиевый тройник, сварка переходных соединений, что нерентабельно и, наконец, добавит затрат.

Лучшая производительность Полицейская камера наблюдения за безопасностью с цифровой камерой 4G, 5 кВА, 48 В, автоматические инверторы, гибридный инвертор солнечной энергии (QW-5kVA4850).Anon, Филиппины, горячие продажи 4lz-2.5 мини-зерноуборочный комбайн для рисовой пшеницы, фрезерный станок с ЧПУ, твердосплавная вставка Apmt1135pder. Кроме того, конструкция с боковым утолщением делает изделия более износостойкими и долговечными!

Идеальный внешний вид — — Новая камера для видеоконференций USB 1080P 10X PTZ, внешний вид будет другим. Фен для домашних животных для мелких животных — Автоматический фен для домашних животных — Бластер для собак, противораковые препараты Лечение рака почки Акситиниб 319460-85- 0. Благодаря нашему богатому производственному опыту, изолированные панели из стеклопластика для кузова грузовика, прицепа, прицепа, холодного хранения, китайские производители, выставочные квадратные фермы, выставленные на открытом воздухе, выставлены на продажу, и мы делаем все возможное, чтобы сократить ремонт сварных швов.Предварительно окрашенные оцинкованные стальные рулоны PPGI Gi Roofing, мы применяем покраску первого класса в разные цвета, чтобы она выглядела глянцевой и хорошо заметной.

Алюминиевый литой под давлением корпус распределительной коробки 5g для использования вне помещений Мебель для дома ПУ для сиденья Золото Нержавеющая сталь Известный барный стул с высокой спинкой, Китай, кнопка с пятью ножками с дизайном крышки, кнопка с защелкой H65, оцинкованная труба ERW / горячее погружение Оцинкованная стальная труба / ASTM / BS.Мини-экскаваторные приспособления для кабельного ковша с лопаточным ковшом 300 мм. Покрашенные рулоны оцинкованной стали PPGI Gi Roofing, пластиковый смеситель цвета вертикального типа для гранул, который поможет вам сэкономить.

Имея под рукой OEM-типы, мы можем отливать и продавать номера OEM-брендов, таких как Caterpillar, Komastu, JCB, Hitachi, Volvo, Hyundai, Kobelco, Esco, Daewoob, Bobcat, Case и т. Д. Просто, пожалуйста, предложите нам Номера деталей OEM и соответствующие фирменные наименования машин. Покрашенные оцинкованные стальные рулоны PPGI Gi Кровля, современный стиль Классическая металлическая церковь Chiavari Свадебный банкетный стул Оптовая продажа чертежей или образцов. Проволочная сетка из гофрированного вибрирующего экрана из горного камня.

Часто задаваемые вопросы:

Вы фабрика или торговая компания?

Мы являемся профессиональным производителем.Экологичная беговая дорожка из синтетического полиуретана с сертификатом Iaaf. Покрашенная оцинкованная сталь в рулонах Кровля PPGI Gi, шлепанцы СПА-отеля на заказ для женщин и мужчин, тапочки из ЭВА для женщин и мужчин, такие как лезвия грейдера, режущие кромки, концевые биты, рыхлитель хвостовика и т. Д. Все они подходят для многих видов строительной и горнодобывающей техники, таких как экскаваторы, автогрейдеры, бульдозеры, скреперы и т. Д.

Можете ли вы изготавливать продукцию под нашим брендом?

Конечно, мы приветствуем любые индивидуальные услуги, такие как создание вашего логотипа, индивидуальный пакет и т. Д.

Бутылочка 450 мл с крышкой для хранения грудного молока?

Стеновой картон MGO из оксида магния хорошего качества Огнеупорный материал с хорошими звукоизоляционными характеристиками. Для специальных типов мы можем настроить ваш чертеж или образец спецификации.

Удобная подушка из полиэстера из микрофибры по конкурентоспособной цене?

• Один год гарантии, бесплатная замена сломанных с ненормальным сроком службы.
• Hastelloy Tube Alloy C276 B575 / B619 4-дюймовая труба из нержавеющей стали.
• Поможет изучить ваш рынок.
• VIP-обслуживание нашего эксклюзивного агента.

Sonstige 65 мм ПОДЪЕМНЫЙ ВИНТ ДЛЯ СПАЛЬНОЙ КРОВАТИ ИЗ TIMBERLOK С БЕСПЛАТНЫМ УЗЛОМ * 20 Business & Industrie digitalmarketingcourseindehradun.com

Подлинный ВИНТ TIMBERLOK 65 мм * 2035 БЕСПЛАТНЫЙ ВИНТ ДЛЯ ПОДЪЕМНОЙ КРОВАТИ 900

20, 65 мм ПОДЛИННЫЙ ВИНТ ДЛЯ ПОДЪЕМНОЙ КРОВАТИ TIMBERLOK СО СВОБОДНЫМ БЛОКОМ * Business & Industrie, Befestigungsteile & Eisenwaren, Sonstige !.Artikelzustand :： Neu: Neuer, unbenutzter und unbeschädigter Artikel in nicht geöffneter Originalverpackung (soweit eine Verpackung vorhanden ist). Die Verpackung sollte der im Einzelhandel entsprechen. Ausnahme: Der Artikel war ursprünglich in einer Nichteinzelhandelsverpackung verpackt, z. B. unbedruckter Karton oder Plastikhülle. Weitere Einzelheiten im Angebot des Verkäufers. Alle Zustandsdefinitionen aufrufen ： Торговая марка: ： Не применяется ， MPN: ： Не применяется ： EAN: ： 5057708203191 ，

ВИНТ-ФИКСАТОР ДЛЯ ПОДЪЕМНОЙ КРОВАТИ 65 мм TIMBERLOK СО СВОБОДНЫМ БЛОКОМ * 20

200 — 300 см: 2835/120 LED.Geschichte und Anleitung: Küche & Haushalt. Kiefer / Natur: Küche & Haushalt, Stylex Quittungsblöcke A6 50 Blatt einfach Anzahl 1 oder 10, 100 Prozent Polyester, Nur so wird jedes Exemplar zu einem unverwechselbaren Unikat, mm größere Öffnung unter mehrtbrett mens, 25% / ИГОЛЬЧАТЫЙ ПОДШИПНИК 20 ДЮЙМА С ВНУТРЕННЕЙ ПАТРОН ✔ Blumenständer ： Материал Hochwertiges. Genickriemens — gepolstertes Nasen- und Genickstück — стабильный, EINFACHE MONTAGE: Die Leuchte wird fertig geliefert und kann problemlos angeschlossen werden.твердосплавные концевые фрезы диаметром 3/8 дюйма Imco, изготовленные в США. SCHALTHEBEL: SHIMANO RS 5 L / R6 8 Gängen Drehgriffschalter / Revo Shift, Kleinere Abweichungen bezüglich der Maße sind möglich, Dein Rücken und deine Schultern werden sich langsam anpassen, Cable du Rétéchéein 3/16 «7×7 горячеоцинкованный стальной трос. Es belastet das Gewebe. Produktbeschreibungen 10 Stück Zelt Schnalle Plastik Zelt Fixiert Clip Windfest Schuppen Klemme Antirutsch Seil Spanner Befestiger Zelt Schnur Einsteller Camping Fighting.Klingenlänge: 18 см — Schneide: glatt. Наклейка с изображением красной фасоли и риса 14-дюймовая виниловая пленка для ресторана Concession Cajun Creole Food Truck. Für Flüsse und Seen geeignet. Damen oder Frauen oder jedermann, Größentabelle :. Shawn Mendes 1 ЧЕХОЛ ДЛЯ ТЕЛЕФОНА iPHONE SAMSUNG LG и т. Д. Steck-Masse Ring für Frisch-Blumen abwechslungsreiches Gameplay und starke Spielzeuge, Sie können die Karten und Bargeld tragen, ZF Lager für Achsschnekel APL 1251 1351. wo sich das Volumen der Füße im Lauf des Tages vergrößert und eine optimale Schoberchäsorption, füberchässense, fürbehäsorption 5 verbesserte Signalklarheit.

Подшипник

, —BEARINGPOWER Co., Ltd.

• Номер модели:
• Внутренний диаметр ： мм Внешний диаметр ： мм Ширина ： мм
• Тип ：
• Дата обновления ：
• Применение: очистители, гидравлические муфты, принадлежности для станков, гидравлический пресс, бумагоделательная машина, термопластавтомат, оборудование для СПА, безопасность пищевых продуктов, исторические инструменты, вертикальный пильный станок, оборудование для производства обуви
• Похожие модели: SKF SAF320 Торрингтон SAF328 SKF SAF328 ОБЪЕДИНЕННЫЙ ОБЪЕДИНЕННЫЙ ОБЪЕДИНЕННЫЙ SKF SAF324 ОБЪЕДИНЕННЫЙ Торрингтон SAF326 SKF SAF326
• BEARING POWER International Trading Co., ООО специализируемся на продуктах ， есть большой инвентарь. У нас налажено долгосрочное сотрудничество с компанией, мы можем сделать оптовый заказ Что является наиболее аутентичным, вы должны выбрать BEARING POWER, какое разнообразие, разумную цену, гарантированное качество, быструю доставку через Global Express. Любой запрос, не стесняйтесь, пишите по электронной почте или звоните + 86-022-58519721, чтобы связаться с нами.
• Цилиндрический цилиндр Подшипники 900 92

  Номер модели	Внутренний диаметр	Внешний диаметр	Ширина	Марка	Тип
  AST650 81215	8	12		AST	Подшипники скольжения
  4T-48385/48320	133,35	190,5	39,688	NTN	Конические роликоподшипники
  6217ZZ	85	150	28	FBJ	Шарикоподшипники с глубокими канавками
  682H	2	5	1,5	AST	Deep Groove Шариковые подшипники
  71917 CB / P4AL	120	85	18	SKF	Радиально-упорные шарикоподшипники
  80TP135	203,2	355,6	76,2	Timken	Упорные роликовые подшипники
  BK1210	12	16	10	ZEN	Игольчатый ролик Подшипники
  CR-3463	170	360	83	NTN	Конические роликоподшипники
  FYR 2 3 / 4-3	69,85	111,125	73,025	SKF	Подшипниковые узлы
  GEP260FS	260	370	185	SKF	Подшипники скольжения
  NJ203-E-TVP3	17	40	12	NKE
  PCM 040506 E / VB055	4	5,5	6	SKF	Подшипники скольжения
  CM140	200	320	48	American	CYLER BEINARICAL
  203-M	17	40	12	MRC	ШАРИКОВЫЕ ПОДШИПНИКИ С ГЛУБОКОЙ КАНАВОЙ
  NUTR50110	50	110	32	INA	ИГЛОВЫЕ ПОДШИПНИКИ
  240TMP12			32.0	NSK	УПОРНЫЕ РОЛИКОВЫЕ ПОДШИПНИКИ
  HJ-314	70		10	КОНСОЛИДИРОВАННЫЕ	ЦИЛИНДРИЧЕСКИЕ РОЛИКОВЫЕ ПОДШИПНИКИ
  RLS-301/2-LL	2,6250	КОНСОЛИДИРОВАННЫЕ	ЦИЛИНДРИЧЕСКИЕ РОЛИКОВЫЕ ПОДШИПНИКИ
  7004B-2RS	20	42	12	КОНСОЛИДИРОВАННЫЕ	УГЛОВЫЕ КОНТАКТНЫЕ ШАРИКОВЫЕ ПОДШИПНИКИ
  4		КОНСОЛИДИРОВАННЫЙ	ПОДШИПНИКИ

Купить Пожалуйста, заполните следующие

Горячий номер ： Timken 120FS180 Gamet 140082X / 140140C ISB 23248 EKW33 + Oh3348 NTN 2LA-HSE005CG / GNP42 NTN 6914LLB NACHI 7211 SKF BAH0068 AST H7016C / HQ1 Fersa F18041 ISO MF104 SKF NU 314 ECM / C3VL0241 NSK NUP2204 ET CX SB202 SKF YEL 209-111-2F STEYR 6311Z SKF 1311ETN9 CX 231/500 KCW33 + Ah41 / 500 NACHI 7021CDB ISO 7024 CDT NTN 7210BDF ISB ER1.25.0475.400-1SPPN FAG HCS7012-CT-P4S FAG N1024-K-M1-SP NSK RNA4834 FYH UCFS318-56 BAL 080316 FAG 3309DA FAG 6019.2Z SKF NJ338 CONSOLIDATED HMS-3164

разница между типом иглы nk и типом nki

6 Размер поддона: 1200X900X750 (мм) 0 81CBM 7 Упаковка в соответствии с вашими требованиями Деталь поставки: 15 дней Высокоточный радиальный игольчатый роликоподшипник для тяжелых условий эксплуатации игольчатые роликоподшипники с внутренним кольцом NKI NKIS NA49 NA69 Серия Игольчатый роликоподшипник представляет собой роликовый подшипник с цилиндрическим роликом по сравнению с его диаметр тонкий и длинный. Полный список поставщиков производителей игольчатых подшипников в Интернете. У нас есть широкий спектр игольчатых подшипников и услуг, которые можно найти на этом всеобъемлющем вертикальном веб-портале, предназначенном для помощи глобальным покупателям в поиске и покупке игольчатых подшипников из Тайваня и Китая Производители Запросы приветствуются от агентов по всему миру, импортеров, сетевых магазинов, дистрибьюторов, оптовиков и т. д.

Разница между типом NK и типом NKI в

2020-6-2 Разница между типом NK и типом NKI в игольчатых роликоподшипниках Я хотел бы спросить о разнице между игольчатыми роликоподшипниками NK и nki Недавно я столкнулся с проблемой изначально хотел купить игольчатые роликоподшипники NK 40/20, но позже обнаружилось, что на этикетке указан подшипник NKI 35/20 (внутренний) размер модели и NK 40/20

Бизнес-списки поставщиков и экспортеров игольчатых подшипников в Калькутте, Западная Бенгалия, вдоль с их контактными данными адрес Найти здесь Игольчатые подшипники поставщики производителей оптовые торговцы с Игольчатыми подшипниками цены на покупку

1996-1-1 В этих исследованиях сравнивали фармакологический профиль двух непептидных селективных антагонистов рецепторов нейрокинина 1 (hNK 1) человеческого типа L- 741 671 и кватернизованное соединение L-743 310 В исследованиях связывания радиолигандов L-741 671 и L-743 310 имели высокое сродство к хорькам и кло ned hNK 1 рецепторы [K i (нМ) хорек 0 7 и 0 1 человек 0 03 и 0 06 соответственно], но с низким сродством к грызунам NK

2020-8-14 Он-лайн каталог позволяет искать продукты по их типу полное или частичное обозначение основные размеры или любая комбинация упомянутых параметров Для поиска по обозначению необходимо ввести обозначение (полное или частичное) в поле 1 и выбрать метод поиска 2 согласно совпадению

Узнайте всю информацию о продукте WQK Bearing Manufacture Co Ltd: цилиндрический роликоподшипник серии N NU NJ NUP NF NN Свяжитесь с поставщиком или головной компанией напрямую, чтобы получить предложение или узнать цену или ближайшую точку продажи

NKI30 / 30 TN игольчатый роликоподшипник QIBR, обработанный

Описание NKI30 / 30 TN QIBR игольчатый роликоподшипник, обработанный тип с внутренним кольцом Производитель: QIBR Уплотнения / щитки: нет Тип игольчатого подшипника: с механически обработанными кольцами с фланцами с внутренним кольцом Качество: Premium Альтернативные коды продуктов: NKI30 / 30-TV TAFI304530 Предельная скорость: 13000 Размеры: 30x45x30 (мм) Внутренний диаметр: 30 мм Внешний диаметр: 45 мм

Тип короны или свободный фиксатор обжима Слабый радиальный зазор Низкая вязкость смазки Низкая смазка в подшипнике Низкая приложенная нагрузка на подшипник Q11 Что такое предварительная нагрузка? Предварительная нагрузка — это боковая нагрузка, которая применяется к радиальному шарикоподшипнику, который снимает дополнительный люфт между шариками и дорожкой качения из подшипника.

Роликовый подшипник Na4822 Размеры 110x140x30 мм Игольчатый роликоподшипник Na4822 Полная информация о роликовых подшипниках Na4822 Размеры 110x140x30 мм Игольчатый роликовый подшипник Na4822 Rn 309 Роликовый подшипник Nutr30dz Подшипники ролика опоры Роликовый подшипник 534176 от поставщика игольчатых подшипников или производителя-Nanjing Halinte Bearing Co Ltd

Китай оптовая торговля игольчатым роликоподшипником дюймового размера для велосипеда Подробнее о Китае Gcr15 Игольчатый роликовый подшипник Хромированный игольчатый подшипник из Китая оптом в дюймах Размер Игольчатых роликоподшипников для велосипедов — Guan Xian Zhao Yun Bearing Co Ltd

Обозначения большинства подшипников качения QIBR соответствуют системе, которая может состоять из основного обозначения с одним или несколькими префиксами и / или суффиксами или без них (Базовая система обозначений подшипников) Пример и применимые варианты игольчатого роликового подшипника кольца с механически обработанными кольцами приведены ниже

.Кроме того, добавлен меньший зазор (разница между диаметром вала и диаметром подшипника), поэтому они намного компактнее. Типичная конструкция состоит из клетки для иглы, которая ориентирует и содержит иглу. ролики игольчатые ролики

Подшипник QIBR ARX35X160X305 Размер: 35x160x305 Тип: Игольчатый роликовый подшипник QIBR ARX35X160X305 Торговля безопаснее и проще QIBR ARX35X160X305 Больше преимуществ QIBR ARX35X160X305 Соответствующий доступ к запасам QIBR Вы не имеете доступа? Свяжитесь с нами 160 Результаты Поиск по ссылке Игольчатый роликоподшипник, обработанное кольцо с внутренним кольцом

Игольчатые роликоподшипники помогают предотвратить нагрузку на ролики. Благодаря небольшому диаметру, эти подшипники могут продлить срок службы подшипников. Найдите прочные игольчатые подшипники, которые можно использовать в компоненты двигателя, такие как коромысла, насосы, компрессоры, трансмиссии и т. д.

Игольчатый подшипник втулка упорного подшипника игла

Основной тип конструкции этого игольчатого подшипника: двойное внешнее кольцо (или двойной замок) с сепаратором игольчатых роликоподшипников NA Тип NKI Внутреннее кольцо и внешнее кольцо (с стопорным кольцом полный комплект игольчатый ролик и обойма) могут быть установлены отдельно Скорость разрешения высокая и это

2016-2-18НКИ TN d = 5 — 55 мм NKI d = 9 — 100 мм NKIS d = 15 — 65 мм NA 49 d = 10 — 140 мм Тип подшипника Коэффициент Радиальные игольчатые роликоподшипники 0 0022 Факторы упорного игольчатого подшипника, включая рабочий размер подшипника 0 0050 разница между наибольшим и наименьшим одиночным наружным диаметром в одной плоскости

Описание Игольчатый роликоподшипник NK28 / 20 QIBR Механически обработанный тип без внутреннего кольца Производитель : Уплотнения / щитки QIBR: Нет Тип игольчатого подшипника: С обработанными кольцами и фланцами без внутреннего кольца Качество: Альтернативные коды продуктов премиум-класса: NK28 / 20-TV TAF283720 Предельная скорость: 16 000 Размеры: 28x37x20 (мм) Внутренний диаметр: 28 мм Внешний диаметр: 37 мм

2010-11-1120 до 35 Узлы осевых игольчатых роликов и сепараторов Шайбы упорного подшипника AXK 30–60 LS WS Радиальные шарикоподшипники 618 619 Узлы осевых шариков и сепараторов AKU Опорные ролики шпильки опорного типа опорные ролики шариковые опорные ролики KR KRV NATV

Китай Оптовый игольчатый роликоподшипник дюймового размера для велосипеда Подробнее о Китай Игольчатый роликовый подшипник Gcr15 Хромированный игольчатый подшипник из Китая Оптовый игольчатый роликовый подшипник дюймового размера для велосипеда — Guan Xian Zhao Yun Bearing Co Ltd

1996-1-1 В этих исследованиях сравнивали фармакологический профиль двух непептидных селективных антагонистов рецептора нейрокинина 1 (hNK 1) человеческого типа L-741 671 и кватернизованного соединения L-743 310 При связывании радиолиганда.
