Отредактировано: 04.10.2013

Обжим – операция, которой подвергается кабель для того, чтобы создать на его конце разъем, с помощью которого будет производиться подключение оборудования. Эта операция необходима по той причине, что внутри расположена витая пара проводников (причем, количество таких элементов может варьироваться), и нужно добиться того, чтобы соответствующие проводники разъема и оборудования могли контактировать друг с другом. Для достижения оптимального результата для этого используют специальные обжимные клещи, также называемые кримпер

Подготовка к обжиму


Перед обжимом убедитесь, что компоненты чистые.  Это означает, что проводники очищаются до металла посредством чистки, а алюминиевые кабели проверяются на наличие видимого окислительного слоя, который необходимо удалить. В общем, вы должны убедиться, что на проводнике не осталось никаких следов, в противном случае может произойти контактная коррозия.

Используя хороший инструмент для зачистки проводов, вы можете очистить кабели. Следите за тем, чтобы не повредить проводник, а длина зачищенной части должна быть примерно на десять процентов больше, чем размер вставки в кабельный наконечник или разъем. Это связано с тем, что место соединения расширяется примерно на десять процентов во время прессования. Так что не экономьте при зачистке! Также убедитесь, что пресс-вкладыши не повреждены и не загрязнены. Их профиль должен металлически блестеть.

Выбор инструментов

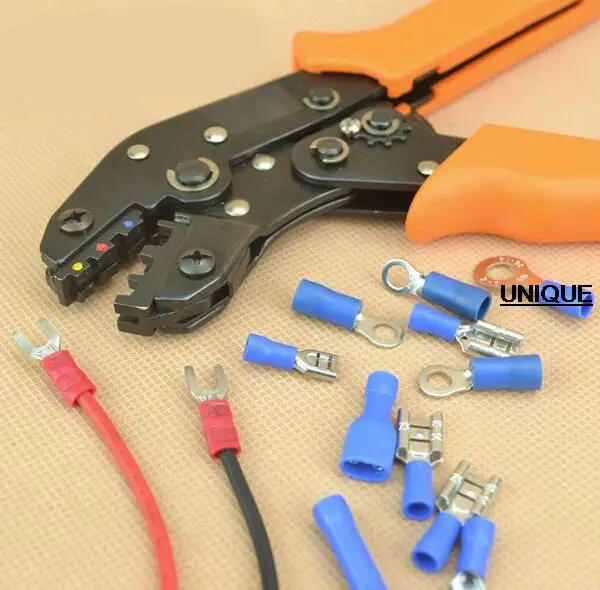

Как только разъемы и проводники подготовлены, можно начинать обжим. Кабельные наконечники могут быть профессионально и аккуратно обработаны без чрезмерного или недостаточного давления, если вы используете подходящие инструменты.  Следовательно, выбор кабельного наконечника и обжимного инструмента должен осуществляться в рамках системы: один и тот же производитель кабельного наконечника, разъема и инструмента. Совместимые компоненты инструмента и надежное прессование предотвращают повышенное контактное сопротивление и, как следствие, повышение температуры, а это может привести к пожару, редко, но такое возможно.

Обжим кабельного наконечника всегда начинается со стороны соединения и работает в направлении кабеля. Однако на соединителе первый обжим начинается в центре. В противном случае материал не сможет удлиниться и это может привести к образованию трещин. Например, количество нажатий, необходимых для обжатых кабельных наконечников в соответствии с DIN 46235, указывается маркировкой на кабельном наконечнике и разъеме. Для трубчатых кабельных наконечников количество нажатий можно найти в каталоге.
Убедитесь, что процесс прессования полностью завершен. Полный процесс прессования важен, потому что необходимое сжатие прессованного материала достигается только в конце обжима.  Это единственный способ обеспечить правильное обжатие.

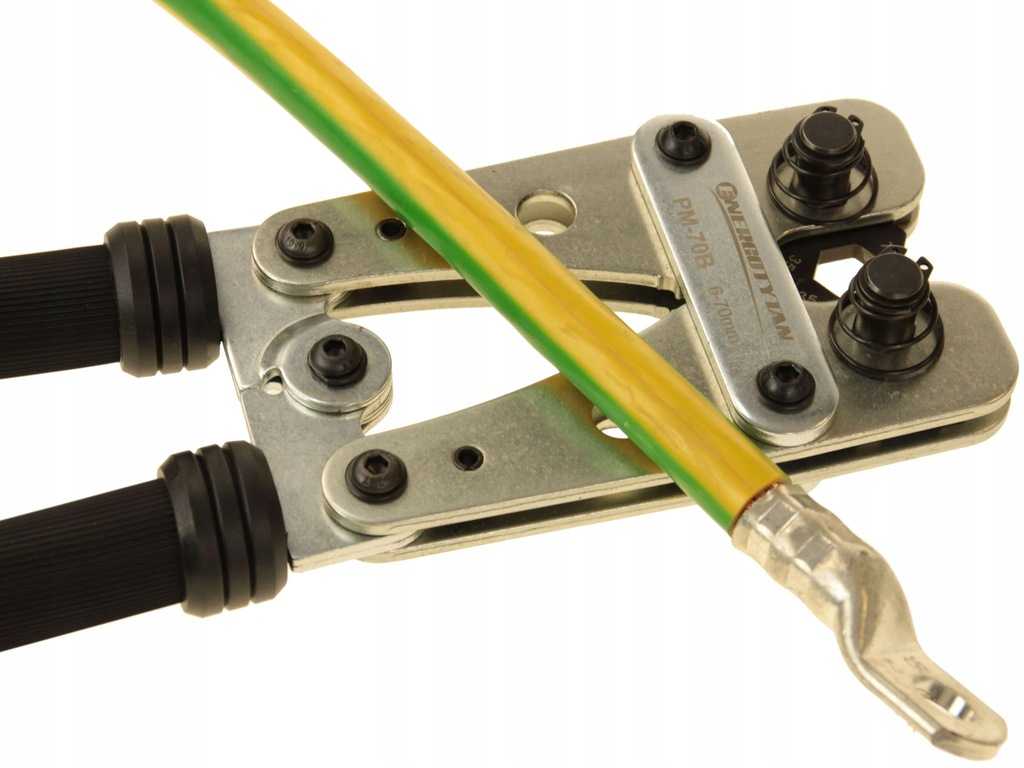

Механические или гидравлические прессы?

Обжимной инструмент является ключевым элементом каждой операции прессования. Независимо от того, выполняется ли это с помощью гидравлики или мышечной силой: при сжатии кабельного наконечника степень и тип деформации определяются инструментом или специфическими для контакта изнашивающимися деталями пресса. Только инструменты, идеально подходящие для контакта, обеспечивают высокое качество соединения.

Является ли механический пресс или электрогидравлический пресс правильным выбором для вас, зависит от того, как вы планируете его использовать. Компактные механические обжимные инструменты подходят для небольших и средних сечений. С другой стороны, для больших поперечных сечений лучше использовать гидравлический инструмент со сменными вставками. Кроме того, следует учитывать количество нажатий. Гидравлические инструменты, естественно, лучше подходят для больших количеств, чем механические.

В то время как вы можете прикладывать достаточное давление к небольшим и простым прессам с помощью механических клещей, прессование больших проводников с помощью электрогидравлических прессов в настоящее время является стандартной практикой. Электрогидравлические инструменты текущего поколения также визуально и акустически предупреждают, если необходимое давление прессования не достигнуто. Высококачественные инструменты механического прессования имеют встроенные механизмы, которые гарантируют качественный обжим.



Если стоит выбор, где купить инструмент для обжима, выбирайте надёжного производителя. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.


Рекомендуемые статьи

Тестирование кабеля — как выбрать правильный инструмент

07

May

2020

Для тестирования сетевого кабеля существует три вида инструментов, которые разработаны с определенным набором функций в зависимости от конкретной задачи. Они могут варьироваться в зависимости от цены, производительности и области применения, но часто функции тестеров частично совпадают и зависят от задач, которую выполняет инструмент тестирования.

Открыть

Серия Legrand Cariva — качество для жизни

08

July

2015

В этой статье мы расскажем про:

  1. Монтаж
  2. Электробезопасность
  3. Дизайн
  4. Светорегуляторы
  5. Особенности

И другая полезная информация по серии Cariva.

Открыть

Разновидности и функции автоматических выключателей

03

December

2015

Краткое содержание:

  1. Разновидности и функции выключателей
  2. Принципы работы выключателей

В статье вы узнаете о видах и функциях автоматических выключателей, а также о принципах их работы.

Открыть

Всепогодные шкафы

12

October

2015

Краткое содержание:

  1. Применение всепогодных шкафов
  2. Системы поддержания климата внутри шкафа
  3. Дополнительное оборудование

Статья ознакомит вас со всепогодными шкафами, с системами нагрева и охлаждения и доп. оборудованием.

Открыть

Cabeus – качественные инструменты для работы с кабелями

23

September

2015

Краткое содержание:

  1. Обжимка коннекторами
  2. Заделочные инструменты – Cabeus
  3. В чем преимущества инструментов от подручных средств?

В статье вы ознакомитесь с качественными обжимными и заделочными инструментами от производителя — Cabeus.

Открыть

Построение сети своими руками

18

March

2008

В нашей стране за последние пол года наблюдается рост деловой активности. Все больше и больше крупных компаний объявляют о расширении своих сфер деятельности, и привлекают все новых клиентов. Большинство компаний не просто расширяются путем слияния нескольких компаний, но и расширяться физически увеличивая свои площади.

Открыть

Рекомендуемые товары

Кримпер Cabeus HT-210C для RJ-45

инструмент для обжима — для телефонных кабелей — для витой пары — для коннекторов RJ45 — разъем 8р8с — обрезка кабеля

Артикул: HT-210C

Цена: 486,75 ₽

От 25 000 ₽ 455,25 ₽

От 100 000 ₽ 425,25 ₽

Кримпер Cabeus HT-L2180 для RJ-45

обжимной инструмент — для телефонных кабелей — для витой пары — для коннекторов RJ45 — разъем 8р8с — для проводов калибра 28-22 AWG — обрезка кабеля

Артикул: HT-L2180

Цена: 954,75 ₽

От 25 000 ₽ 892,50 ₽

От 100 000 ₽ 834,00 ₽

Кримпер Cabeus HT-2008A для RJ-45/RJ-11/12

клещи для обжима — для телефонных трубок — для витой пары — для коннекторов RJ45 -RJ11/12 — для разъемов 8р8с -6р6с -6р4с -6р2с -4р4с -4р2с — обрезка кабеля — профессиональный

Артикул: HT-2008A

Цена: 1 564,50 ₽

От 25 000 ₽ 1 461,75 ₽

От 100 000 ₽ 1 366,50 ₽

клещи, щипцы, кримпер, стриппер и тестер

Соединение разъемов и кабеля методом обжима имеет свои преимущества. Во-первых, не требуются источник электроэнергии и расходные материалы, в отличие от соединения пайкой, во-вторых, времени уходит намного меньше, чем для того, чтобы спаять несколько проводов. Скрутка ненадежна, поэтому обжим во многих областях вытеснил другие способы многожильных соединений. Как научиться выполнять эту операцию самостоятельно — тема данного обзора.

Содержание

  • Преимущества и принцип обжима
  • Кримпер (клещи для витой пары)
  • Стриппер
  • Кабельный тестер
    • Простейшие тестеры
    • Продвинутые устройства
    • Многофункциональные приборы
    • Профессиональные устройства
  • Кроссировочный инструмент
    • Как выбрать
    • Как пользоваться
  • Готовые комплекты для опрессовки витой пары

Преимущества и принцип обжима

Организуя локальную компьютерную сеть, домашнюю или небольшую офисную, пользователь неизбежно сталкивается с проблемой обжима концевых разъемов на кабеле витая пара. В некоторых случаях готовый кабель с разъемами можно купить, но не всегда удается подобрать патч-корд нужной длины. Кроме того, зачастую требуется обжимать кабель только после его прокладки. Приходится прибегать к услугам сторонних специалистов и оплачивать им эти работы.

На самом деле обжать витую пару самостоятельно может любой, даже начинающий сетевой администратор. Все, что для этого нужно:

  • инструмент для обжима интернет-кабеля;
  • небольшая тренировка в выполнении подобных работ.

В первую очередь нужно определиться, как и для чего будут выполняться соединение.

Обратите внимание! В случае подключения компьютера к роутеру используют так называемый прямой линк.

В этом случае цвета проводов витой пары с двух сторон чередуются в следующем порядке:

  • оранжевый — белый;
  • оранжевый;
  • зеленый — белый;
  • синий;
  • синий — белый;
  • зеленый;
  • коричневый — белый;
  • коричневый.

Между собой компьютеры соединяются с помощью кросс-линка. При этом на одной стороне линии провода чередуются, как указано выше, а на другой следует делать так:

  • зеленый — белый;
  • зеленый;
  • оранжевый — белый;
  • синий;
  • синий — белый;
  • оранжевый;
  • коричневый — белый;
  • коричневый.

Важно! Стандартный коннектор для витой пары — RJ-45. Если нет опыта установки коннекторов на кабель, лучше купить их с запасом, так как в случае неудачи повторно воспользоваться разъемом не получится.

Кримпер (клещи для витой пары)

Если предполагается выполнять работы по обжиму кабеля часто, то есть смысл обзавестись собственным инструментом. Если работы носят разовый характер, можно попросить на время приспособления у профессионалов.

Обзор и настройка модема D-Link Dir-320

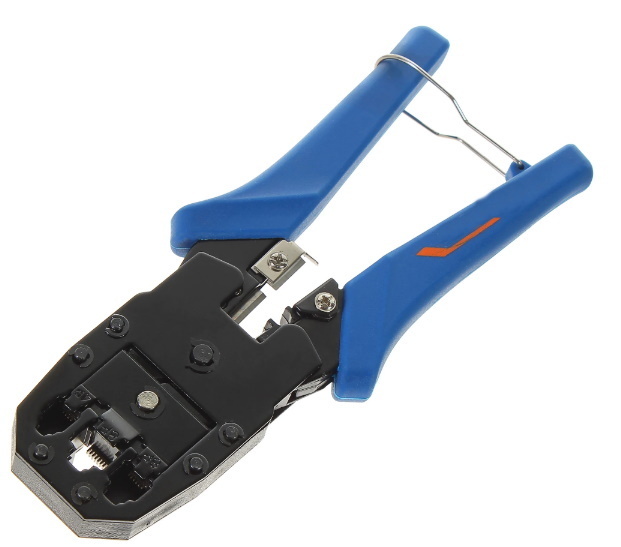

Кримпер (название от английского «to crimp» — обжимать) представляет собой клещи для обжима интернет-кабеля. Метод обжатия используется не только для витой пары и разъемов RJ-45. Различные типы клещей применяются и для других видов работ, в том числе для оснащения одножильных проводов наконечниками. Поэтому при заказе (особенно дистанционном) обжимного инструмента нужно обязательно обращать внимание на этот момент.

Важно! Если предполагается работа с разными типами разъемов для патч-корда, лучше выбрать многофункциональные клещи.

Инструкция по обжиму выглядит так: сперва следует снять с витой пары наружную изоляцию. Сделать это можно ножом или с помощью кримпера. На многих моделях клещей имеется такое приспособление. Изоляцию нужно снять на длину 3-4 см.

Далее следует расплести провода и расположить их в нужном порядке в зависимости от выбранного соединения (прямой линк или кросс-линк). Теперь провода можно укоротить до одинаковой длины, примерно до 1 см, и выровнять в одной плоскости. После этого их нужно аккуратно ввести в разъем, следя, чтобы каждый провод попал в свой желоб. Вставлять провода следует до упора. На этом этапе можно увидеть ошибки формовки пучка проводов, которые есть возможность исправить, вытащив кабель из разъема.

Если визуально все в порядке, можно вставить RJ-45 в рабочее отверстие клещей и медленно, но сильно сжать ручки инструмента до упора. С другим концом кабеля обжимка проводится аналогично.

Стриппер

Во многих случаях облегчит и ускорит работу применение инструмента для обрезки кабеля и снятия наружного слоя изоляции. Такой инструмент называется стриппером. Рекомендации по выбору те же: лучше покупать инструмент, пригодный именно под необходимые работы.

В чем отличия между сетями 3G и 4G: особенности, преимущества и недостатки

Стрипперы в этом плане разделяют на:

  • предназначенные для работы с витой парой;
  • предназначенные для других видов работ;
  • универсальные (многофункциональные).

Для работ с патч-кордом подойдет инструмент первого и последнего типов.

Обратите внимание! Неплохо, если стриппер имеет регулировку глубины реза изоляции.

Правильно выбранным инструментом можно:

  • отрезать кабель необходимой длины;
  • снимать наружную изоляцию.

Кабельный тестер

Антенна для компьютера для усиления сигнала вай фай

Если не получилось правильно установить коннекторы на кабель, это можно увидеть сразу по неработающему сетевому соединению. Но причин неработоспособности сети может быть множество, включая неисправность «железа» или неправильные сетевые настройки. Чтобы исключить из этого перечня нерабочий кабель, его нужно проверить. Для этого существуют кабельные тестеры (LAN-тестеры). Их делят на несколько классов:

Простейшие тестеры

Действуют по принципу прямой «прозвонки» соединений. Состоят из двух частей, подсоединяемых на обеих сторонах обжатого кабеля. Основное и единственное преимущество таких устройств — низкая цена.

Продвинутые устройства

Они могут показать тип повреждения, определить схему подключения. Оснащены встроенными тональными генераторами, повышающими удобство работы.

Многофункциональные приборы

Кроме кабельного тестера содержат еще одно или несколько устройств. Комплект может состоять из прибора обжима и лантестера или кабельного тестера и генератора для «прозвонки» отдельных жил.

Профессиональные устройства

Самые дорогие, но работать с ними одно удовольствие. Они покажут тип повреждения, расстояние до него, оснащены защитой от встречного напряжения. Информация отображается на экране.

Кроссировочный инструмент

Кроссировочный инструмент позволяет выполнить заделку витой пары в розетки, кросс-панели, плинты и другие коммутационные единицы. Простейшая кроссировочная вставка выглядит, как отвертка с раздвоенным лезвием или двузубая вилка с ручкой. Выемкой провод проталкивается в посадочное место. Дополнительно забивочный инструмент может быть оснащен лезвием для обрезки и крючком для доставания проводов.

Обратите внимание! Более продвинутые модели имеют механический сенсор, позволяющий при достижении заранее установленного усилия показывать, что провод вошел в посадочное место, автоматически обрезать элемент витой пары до нужной длины.

Как выбрать

Выбор, какой инструмент приобрести, несложен. Для редких домашних работ подойдет и простая «заделка». Если цена — не главный определяющий фактор или предстоит большой объем работ, инструмент нужен для профессиональной деятельности, можно выбрать дорогое приспособление с механическим сенсором и дополнительным функциональным набором.

Как пользоваться

Для заделки патч-корда, например, в розетку, следует:

  • снять наружную изоляцию на длину 50-70 мм;
  • расплести провода;
  • вставить проводники в зажимы розетки, соблюдая маркировку по цвету;
  • если используется простая заделка, вдавить провода поочередно, чтобы они сели на свои контакты розетки, потом излишнюю длину проводников обрезать;
  • при использовании продвинутого инструмента, вдавить вставку до упора с небольшим усилием, провод сядет на контакт и будет обрезан до нужной длины.

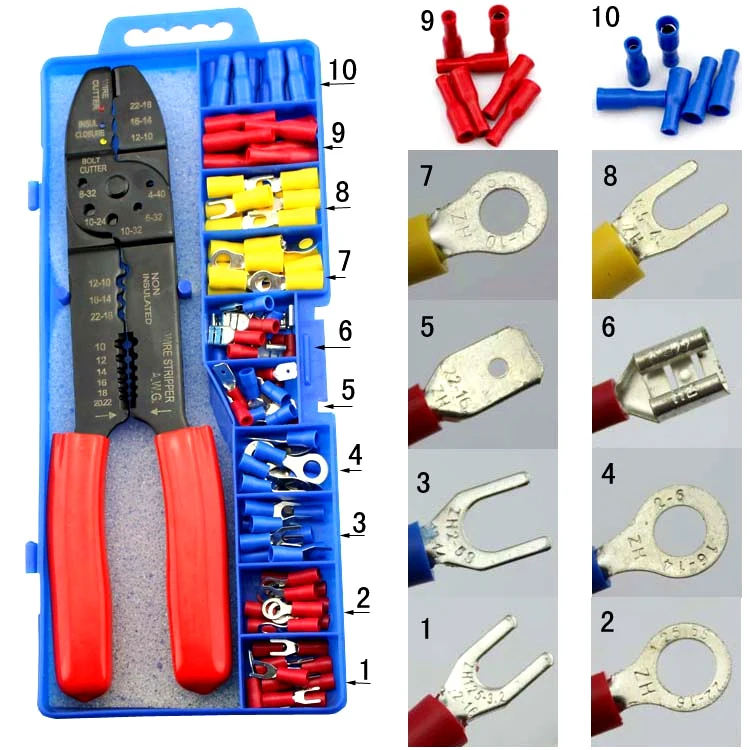

Готовые комплекты для опрессовки витой пары

Если предполагается большой объем работ по прокладке компьютерных сетей, целесообразно приобрести готовый комплект для работы с витой парой.

В него должны входить все упомянутые приспособления. Дополнительно комплект может включать:

  • сумку или кейс для хранения набора;
  • одну или несколько отверток;
  • пассатижи, ножи, кусачки, монтажные ножницы и другие инструменты.

Обратите внимание! Можно подобрать кит, подходящий по цене и функциональному набору.

Работы по прокладке и обжиму интернет-кабеля не сложны. Их может освоить любой специалист. После определенной практики обустроить небольшую компьютерную сеть под силу каждому. Но не стоит забывать, что качественно выполнить эти работы практически невозможно без тщательного подбора инструментов.
