Обжиматель проводов. Обжимные клещи для проводов: виды, применение, правила выбора

Обратите внимание! Многоступенчатые матрицы клещей позволяют работать одновременно с проводами сечением в диапазоне, указанным выше. Этим исключается потребность в большом количестве скобообжимных ручных инструментов.

Пресс клещи создают крепкое и надёжное обжатие наконечников. Без них пришлось бы скручивать многожильные сердечники или заниматься пайкой клемм распределительных устройств. Применение отпрессованных концевиков полностью устраняет проблемы, связанные с ломкой тонких жилок, обрывом проводов, риском короткого замыкания.

Многожильные провода и толстостенные наконечники

Толстостенные хвостовики используются для опрессовки многожильных силовых кабелей. Их предельное сечение достигает 16 мм2. Пресс клещи ПК-16 применяют только для многожильных проводов. Инструмент может обжать гильзу настолько сильно, что легко переломит одиночную жилу.

Процесс опрессовки кабеля происходит в несколько этапов:

1. На конце провода отмечают длину гильзы.
2. Специальными кусачками удаляют изоляцию с отмеченного участка.
3. Одевают отрезок термоусадочной трубки так, чтобы она не заходила на оголённый провод.
4. Очищенный конец кабеля заводят внутрь гильзы. Вхождение провода должно быть плотным, но без усилия.
5. Клещами делают обжим наконечника.
6. Торчащие жилки обкусывают.
7. Феном греют термоусадочную трубку, пока она плотно ни обхватит кабель.

Клещи ПК-16-У

Если в маркировке инструмента указана литера «У», то это означает расположение храпового механизма внутри рукояток, чем создаётся большое усилие на губках кримпера. Клещи ПК-16-У легче сжимаются во время опрессовки кабеля.

Наконечники и электрический кабель большого сечения

Обжимка для наконечников электрического кабеля большого сечения производится ручным гидравлическим прессом. Изначально клапан устройства приоткрыт, и шток медленно сдвигается в исходное положение. В начале хода поршня клапан открывается полностью, что обеспечивает сжатие матриц с большим усилием.

Во внутридомовом оборудовании кабели большого сечения мало встречаются. В основном гидравлические клещи используются для установки наконечников на высоковольтных кабелях для крепления их в щитах промышленных объектов. Обжимные гидравлические клещи для габаритных наконечников также применяются при прокладке и коммутации силовых кабелей в энергощитах подъездов жилых домов, административных сооружений и зданий гражданского назначения.

Гидравлический пресс комплектуется кассетами со сменными матрицами. Верхний рычаг оснащён магнитом, который после обжатия возвращает рукоятку в исходное положение. Рычаги оснащены прорезиненными оболочками, которые обеспечивают электрическую безопасность работы устройства. Обжим двух кабелей двусторонней гильзой производят при переносе электрического щита. Данные клещи для одновременного обжима двух проводов применяются также при наращивании медных жил диаметром 6-12 мм2.

Гидравлический пресс

Последовательное обжатие проводов

Такой способ применяется при соединении отрезков проводов в единое целое. Особенно это важно для последовательного обжатия проводников с жилами из разных металлов. Например, когда нужно сделать смычку алюминиевого и медного провода, используют обжимную втулку.

Дело в том, что скрутка из разноимённых металлов будет вызывать разрушительные процессы от их непосредственного контакта между собой. Соединительная гильза становится своеобразным мостиком между алюминием и медью.

Оголённые провода вставляют с двух сторон в гильзу. После этого втулку сдавливают клещами. Сжатая гильза не допускает попадания воздуха внутрь соединения, что препятствует возникновению окислительных процессов в металле проводов.

Обжимка компьютерных кабелей

Нередко встаёт вопрос обжимки кабеля интернета для подключения его к компьютеру или объединения нескольких ПК локальной сетью. Для этого используется кабель – витая пара. Провода расплетают и распределяют параллельно по отношению друг к другу. При этом соблюдают строгое цветовое расположение проводов.

В качестве наконечников используют пластиковые разъёмы RJ-45. Полимерные наконечники предназначаются для вставки в гнёзда хабов и сетевых адаптеров. Витая пара состоит из восьми проводов. Перевитые попарно изолированные жилы минимизируют помехи при прохождении в них электрических токов.

Пластиковый наконечник сетевого кабеля

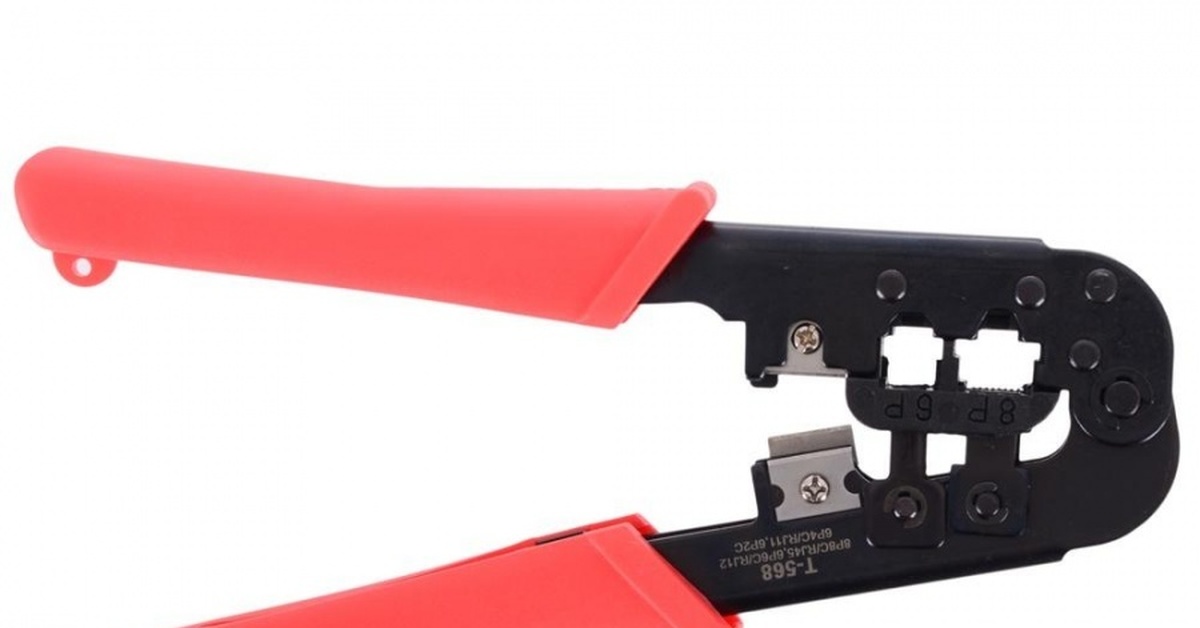

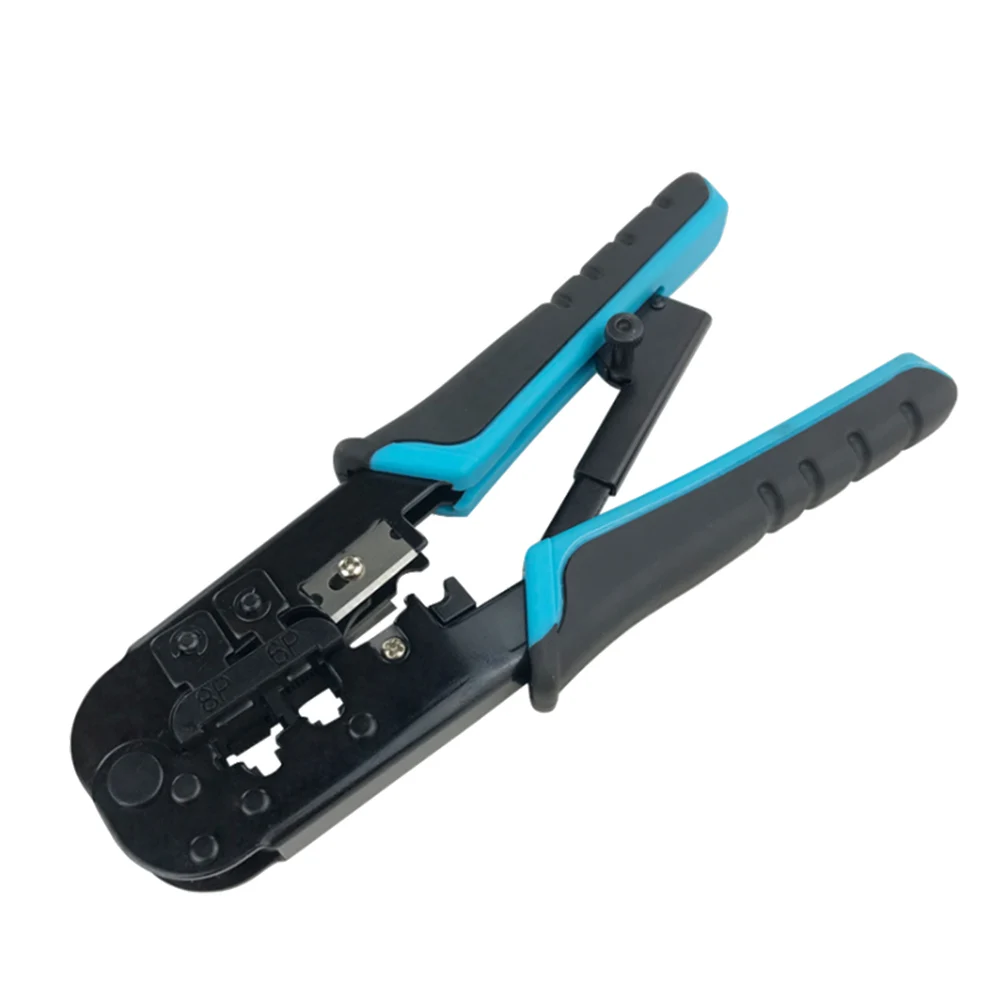

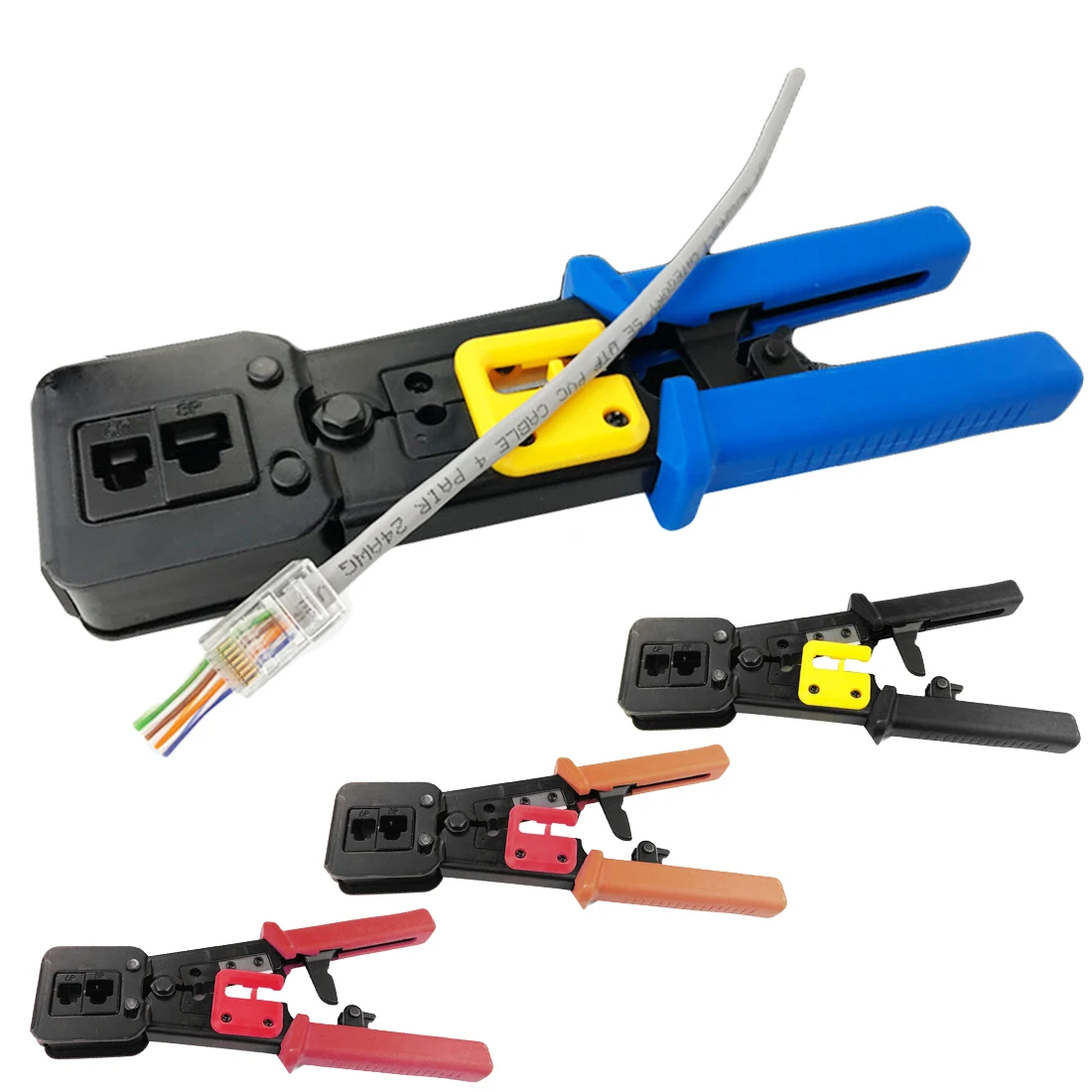

Для опрессовки концов кабелей применяют специальные кримперы. Разъём RJ-45 представляет собой пластиковую коробочку с проёмом под кабель с одной стороны и контактными клеммами с другой стороны.

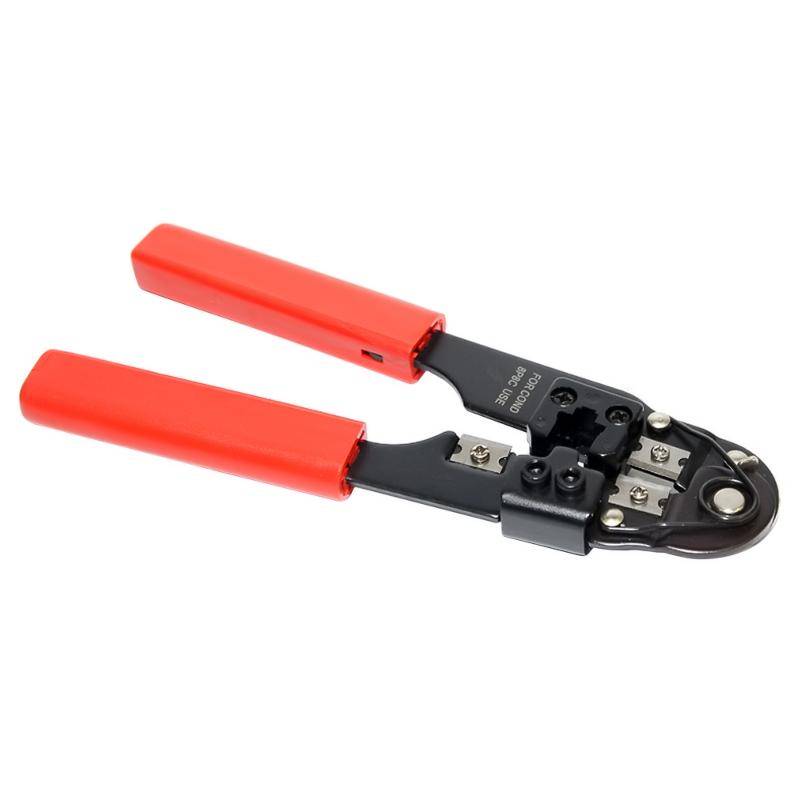

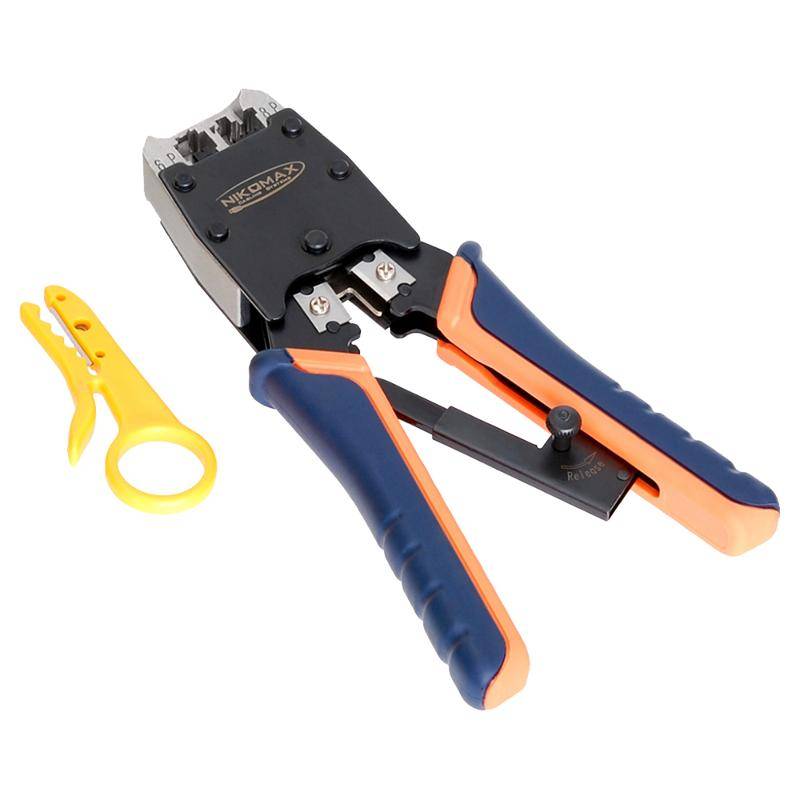

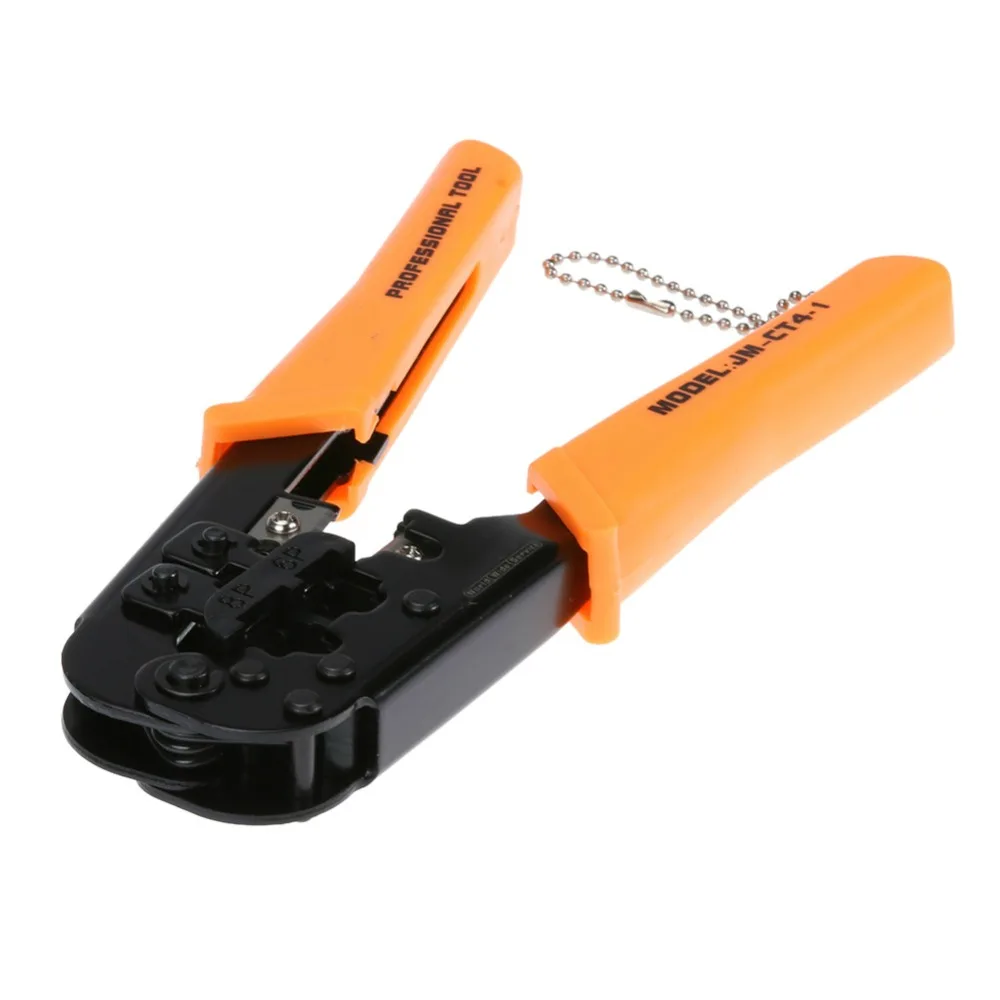

Клещи для прочного обжима сетевого кабеля

Процесс установки разъёмов на сетевых кабелях происходит следующим образом:

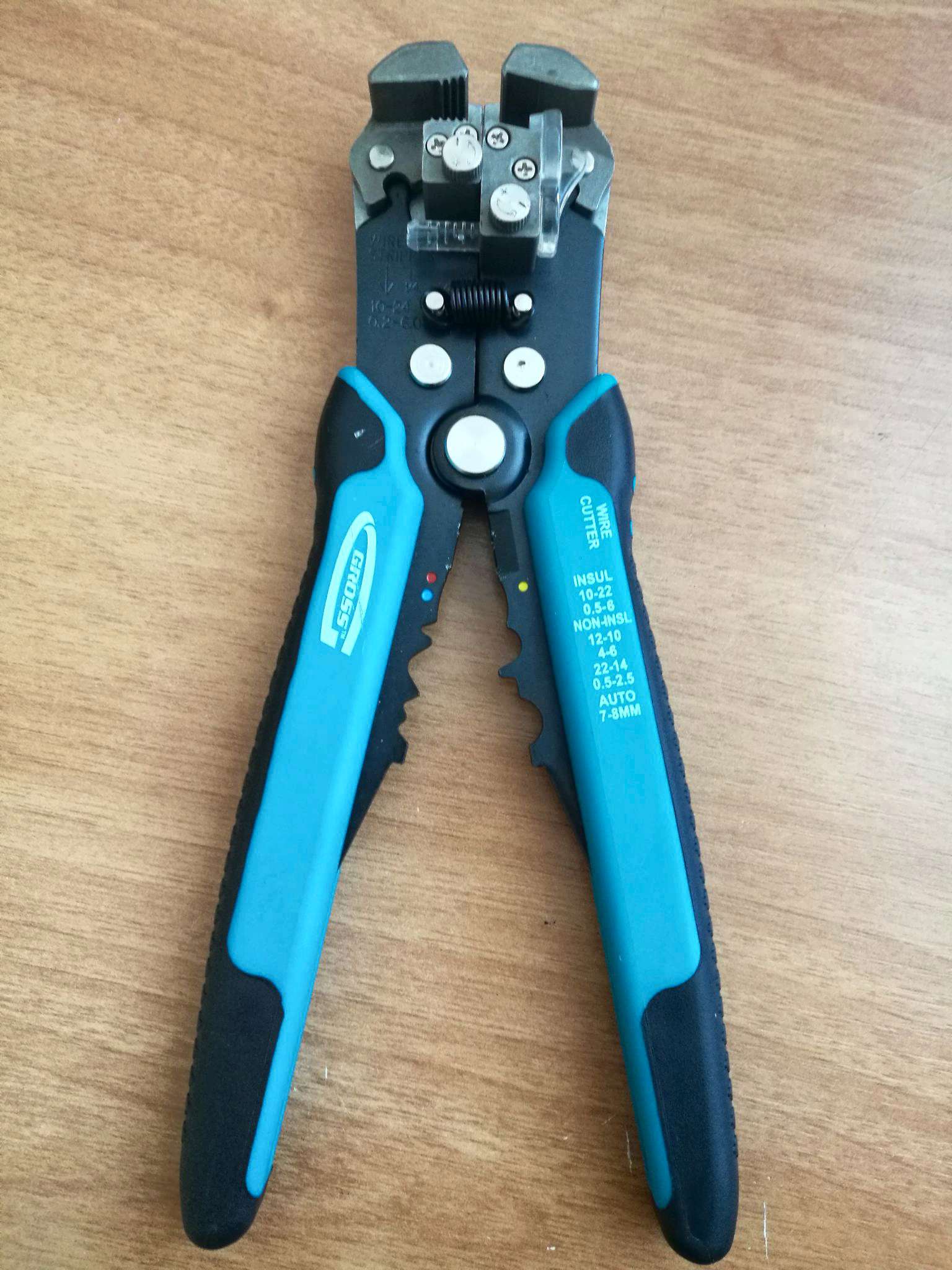

• снимают один сантиметр изоляции, для этого на клещах есть специальный разъём;
• витые пары расплетают, выравнивают в определённом порядке;
• кусачками ровно обрезают провода таким образом, чтобы сформировались оголённые торцы жил;
• провода вставляют в разъём RJ-45, обрезанные провода своими жилами должны плотно примыкать к тыльной стороне клемм;
• пластиковый коннектор вставляют в проём клещей, затем сжимают рукоятки инструмента.

Провода витой пары должны располагаться слева направо в следующем порядке (смотреть сверху со стороны входа в разъём):

1. Бело-оранжевый.
2. Оранжевый.
3. Зелёно-белый.
4. Синий.
5. Сине-белый.
6. Зелёный.
7. Бело-коричневый.
8. Коричневый.

Как правильно работать обжимными клещами

Самостоятельное овладение опрессовочными клещами первоначально может сопровождаться созданием некачественного соединения гильзы или наконечника с проводом. Нередко бывает, что с виду надёжно выполненный обжим скрывает плохой контакт. Это может происходить по двум причинам.

Если не выдерживается форма клемм

Несовпадение размера наконечника или гильзы с проёмом между губками матриц может вызвать перекос сдавливаемого элемента. Прежде, чем приступить к обжимке, следует примерить наконечник к проёму в клещах. Также важно плотное вхождение оголённого конца провода в отверстия хвостовика или гильзы.

Пучок проводков или одиночная жила должна входить в соединительный элемент с лёгкой натяжкой. Если возникают какие-либо сомнения в надёжности крепления, стоит потренироваться на отдельных отрезках кабеля. После обжима усилием рук нужно проверить прочность соединения. При малейшем люфте обжим следует забраковать и возобновить опрессовку с другим концевиком.

Чрезмерный зажим может повредить жилы внутри гильзы. В сопроводительной документации клещей для обжима обычно указывают размеры поперечного сечения наконечников непосредственно для каждого проёма клещей. Следует избегать применения разъёмов из мягких металлических сплавов. Со временем наконечник может потерять прочность, и контакт станет ненадёжным.

Скручивание многожильных проводов перед обжимом

Ошибка может совершиться по привычке скручивания жил, которую производят перед изолированием или пайкой ручных соединений. Так делать категорически нельзя.

Проверить пагубность скрутки можно простым способом. Стоит сжать плоскогубцами скрутку многожильных кабелей, чтобы убедиться в деформации и повреждении целостности проводков.

Если при снятии изоляции с монтажного участка кабеля обнаруживаются скрученные жилы, то их надо распрямить. Только после этого жилы вставляют в проём наконечника или гильзы.

Цветовая маркировка наконечников

Маркировка цветом применяется для наконечников НШВИ. Цвет юбки коннектора соответствует определённому сечению провода:

• чёрный – 1,5 мм2;
• синий – 2,5 мм2;
• серый – 4 мм2;
• жёлтый – 6 мм2;
• красный – 10 мм2.

Таблица цветовой маркировки наконечников НШВИ

Обжим проводов с помощью клещей по качеству и быстроте соединений не может сравниться с ручной скруткой или пайкой. Для любых соединений всегда можно подобрать нужную модель кримпера.

Видео

Обжимка (кримпер) для изолированных клемм. Обжимаем быстро, качественно и красиво

Вообще, наиболее распространены два вида клемм — изолированные и неизолированные. Ну и два вида крепления проводов к ним — обжимка и пайка.

Пайка — не самый технологичный и быстрый способ, к тому же требует жесткого крепления провода, иначе он может обломаться, ибо припой затекаем между жилами и провод теряет гибкость. Кроме того, пайка более-менее хороша в стационарных условиях, то есть за столом, ну и когда и клемма и провод новые, чистые, и хорошо лудятся неактивным флюсом. В случае старого провода, например, к вышеописанным недостаткам пайки прибавляется еще и необходимость тщательной зачистки спаиваемых поверхностей и использования активного флюса, и соответственно тщательной промывки после пайки. Работа электрика же как правило не предполагает работу за столом, а паять клеммы или провода где-то под потолком или панелью приборов в машине — то еще удовольствие. Тем не менее в разъемах например мерседесов до w124 включительно использовалась именно пайка. но и разъемы там были специальные — потому и ходило оно долго и счастливо.

Таким образом, лично я рекомендую именно обжимку, а не пайку — это быстрее, технологичнее (окисная плёнка разрушается при сжатии), и не менее надёжно. Но. лично я предпочитаю использовать неизолированные контакты. их обжимка более надёжна, потому что продавить саму клемму непосредственно либо через слой пластика — понятно в каком случае результат будет лучше.

Тем не менее достаточно широко применяются и изолированные клеммы. Часто это вполне адекватный вариант, особенно для цепей где не требуется исключительная надёжность или влагостойкость. Ну и раз уж такие контакты применяются — то и обжимать их нужно правильно. В частности, обжимать нужно не только жилы провода, но и изоляцию, для исключения отламывания от вибрации. Для того и существуют соответствующие кримперы. Кримперы бывают разного типа, оптимальными лично мне кажутся именно вот такие как в обзоре, с трещоткой. Другие (более простые) дают гораздо более плохой результат.

Как выяснилось из комментов люди не совсем представляют для обжимки чего именно данный кримпер. Вот поясняющая картинка. Простите, но другие клеммы я рисовать не стану, просто поймите что подходит только к таким как возле надписи «подходит». И еще точно такого же типа как справа, только желтые.

Перейдём же непосредственно к обзору данного инструмента.

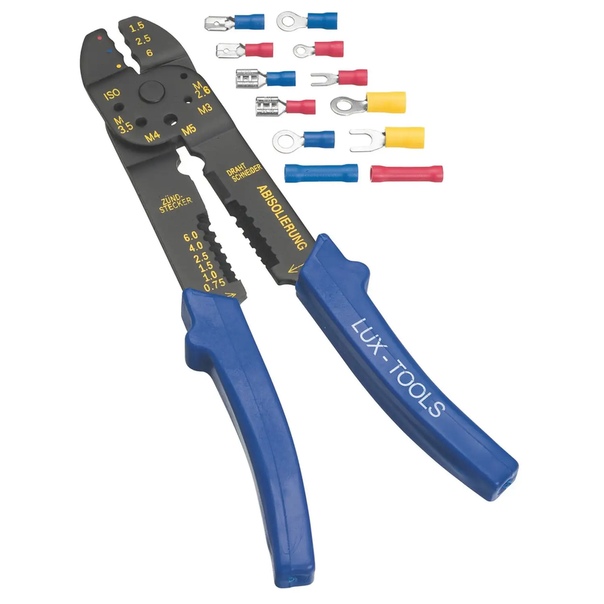

Он предназначен для обжимки изолированных клемм и подходит для размеров:
0.5-1.0 мм (красный)
1. 5-2.5 мм (синий)
4.0-6.0 мм (желтый)
(цвета — это и цвет клемм и цвет маркировки на губках кримпера)

Призван заменить такое вот чудо из 90-х:

В длину он 21.5см, вес 510г:

Поставляется в блистере, на котором расписаны модели обжимок для всяких радиочастотных кабелей. Надо полагать, что эта картонка берётся «от балды», но толку от неё в любом случае мало.

К сожалению, благодаря стараниям почты, у кримпера отбился кусочек пластика с ручки, и приклеить я его не смог ни дихлорэтаном, ни даже вюртовским суперклеем с локтайтовским праймером. Такой вот загадочный пластик. Впрочем, на работу никак не влияет, только портит внешний вид, что, конечно, досадно. Обжимка, кстати, очень хорошо лежит в руке, ручки приятные по форме, короче, эргономика на уровне. Да и металл и сборка тоже вполне хороши, никаких люфтов, виляний и изгибаний под нагрузкой. Ибо я как-то купил в оффлайне кримпер для коаксиала — это какой-то ужасный ужас. Тут же всё очень даже ок. Наличествует хвостик, позволяющий разблокировать трещотку.

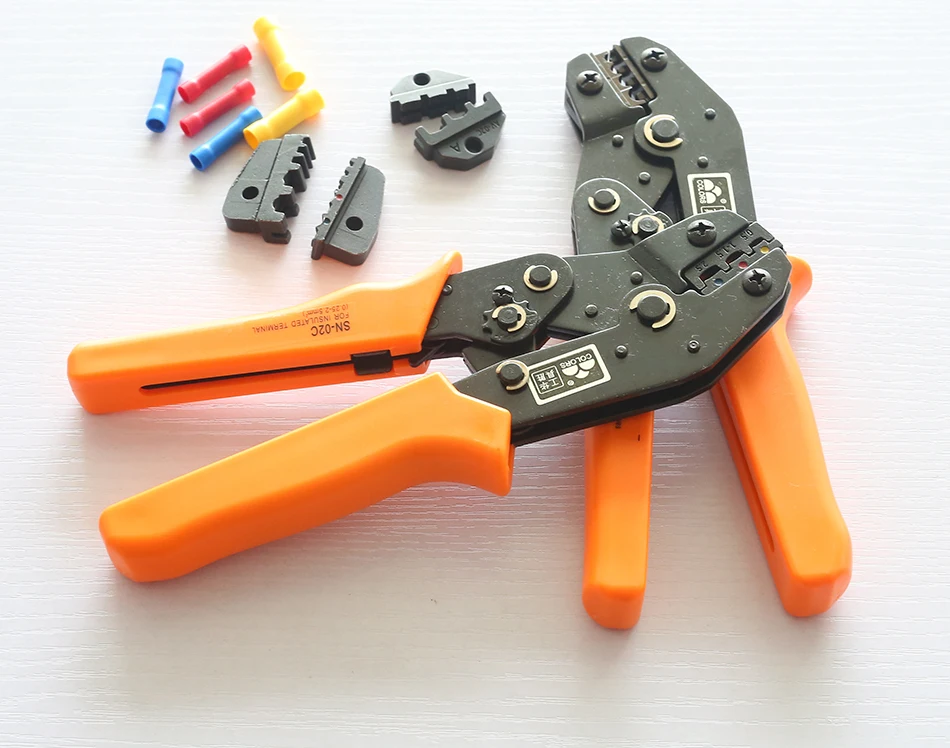

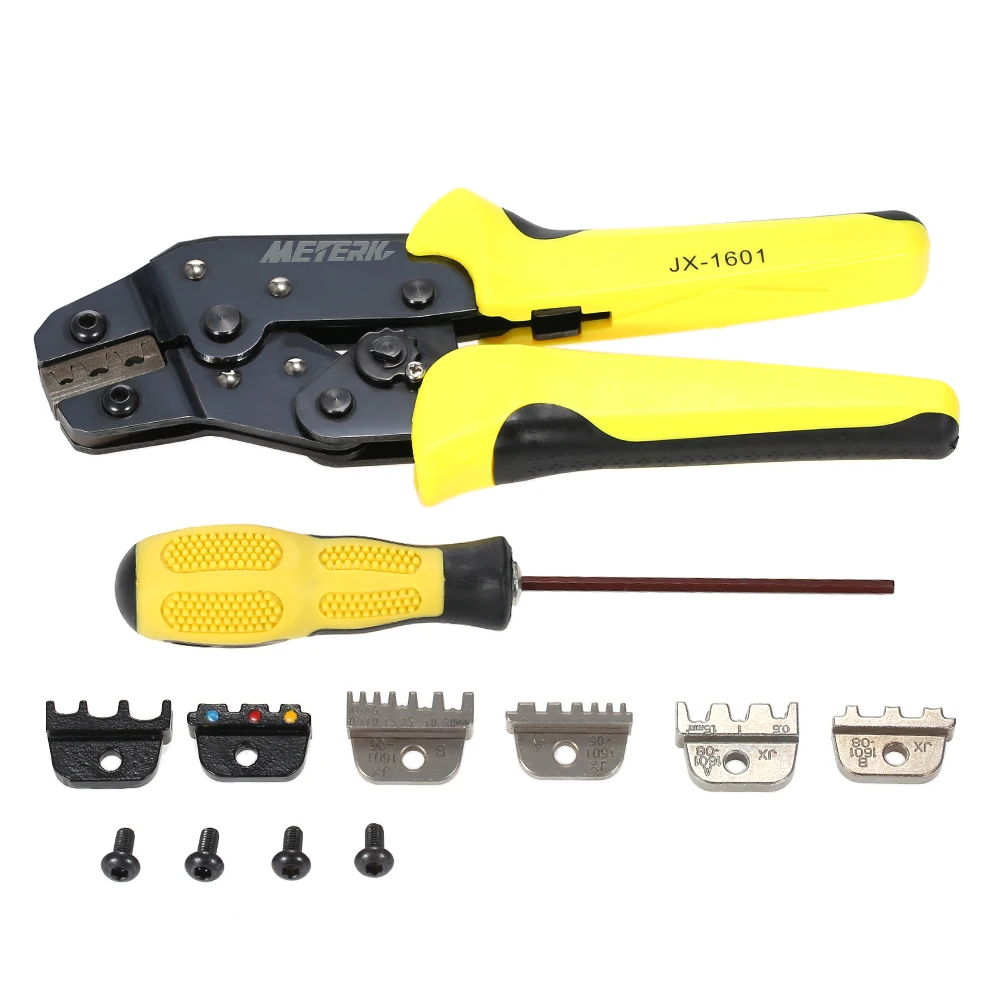

Сами губки (матрицы) — сменные, крепление — винты на «плюсик», то бишь под обычную крестообразную отвертку — что удобно. С другой стороны, лично я их менять (тем более регулярно) не собираюсь, ниже будет видно почему.

Может показаться, что они какие-то кривые или грязные — но это просто масло, оно присутствует везде в знаковых количествах.

На матрицах есть маркирующее углубление. И вот тут я хочу обратить ваше внимание: они НЕ симметричны. И это вот маркирующее углубление должно приходиться на ту часть клеммы, которая обжимает жилы, а не изоляцию. Это ОЧЕНЬ важно, потому что если перевернуть — то провод недообожмется и выскочит нафиг. Я испортил пару клемм, не понимая — «как так-то?». 😉

Сами матрицы можно перевернуть кому как удобно — ну, чтобы провод в клемму можно было вставлять либо с левой стороны, либо с правой.

Результаты обжимки:

Со стороны провода не фотографировал, но пластик там обжимается тоже отлично.

В компании «коллег»:

Плохонькое видео работы:

Подведём итоги. Кримпер понравился, обжимает хорошо. Синие клеммы, правда, пока не пробовал по причине отсутствия наличия самих клемм, а желтые — по причине отсутствия таких проводов. Но не вижу поводов ем не работать. Из минусов могу отметить, пожалуй, плохую упаковку. Пара слоёв пупырки, вероятно, защитила бы ручки.

Докапываясь, можно также добавить, что кримперов подобного рода существует великое множество, и все они, блин, разные. В частности, матрицы от данной обжимки не подошли ни к одной из других моих обжимок. Этого, конечно, никто и не обещал, но было бы приятно.

В целом же — рекомендую, только попросите упаковать получше 😉

UPD: добавляю фото проверки на прочность. гиря 20кг. второе фото — уже при снятой гире.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

автомобильной проводки и других проводов

Гарантией высококачественного электрического соединения считается площадь обжима электропроводов — чем она больше, тем качественнее контакт, по отношению к площади сечения проводков. Первые сборки электрических схем выполнялись в виде длинных проводных скруток, обжимаемых плоскогубцами. Сегодня клещи для обжима наконечников, выпускаются в широком модельном ряду, как отечественными, так и зарубежными производителями, позволяют прочно соединять прямолинейные участки кабельной продукции, внутри специализированной опрессовочной втулки.

Что это такое

Характерной чертой конструкции механизма является точечное обжатие, называемое «точечной опрессовкой». Для максимального удобства и скорости работы с устройством для обжима проводниковых материалов, он выполнен в виде прессового храпового устройства, не позволяющего разжиматься рукояткам до того времени, пока обжимной цикл не выполнится до конца. Данный инструмент располагает боковым колесиком, полезным в случаях, когда не получается одномоментно полностью продавить гильзу.

Для обеспечения рационального рабочего цикла с наконечниками, губки клещей имеют специализированные профилированные зоны, различающихся шаблонами сечений, которые маркируются на рабочей стороне инструмента. По завершению цикла опрессовки оттиск клейма остается на корпусе гильзы.

Клещи для обжима электропроводов выполнены со стандартным дизайном, но в то же время имеют весьма комфортные длинные ручки, которые намного упрощают рабочий цикл, поскольку требует меньшей нагрузки исполнителя, для опрессовки электропроводов.

Виды обжимных клещей

Конструктивно инструменты для обжима подразделяются на 2 ключевые разновидности — работающие по типу пассатижей и диафрагменные.

Первые наиболее востребованные — они осуществляют зажим с 2-х сторон соединения, и в отличие от традиционных инструментов располагают в губках выемки особой конфигурации, работающие в роли направляющих. Такая модель осуществляет высококачественный зажим на жиле электропровода в гильзах в «П»-образной конфигурации.

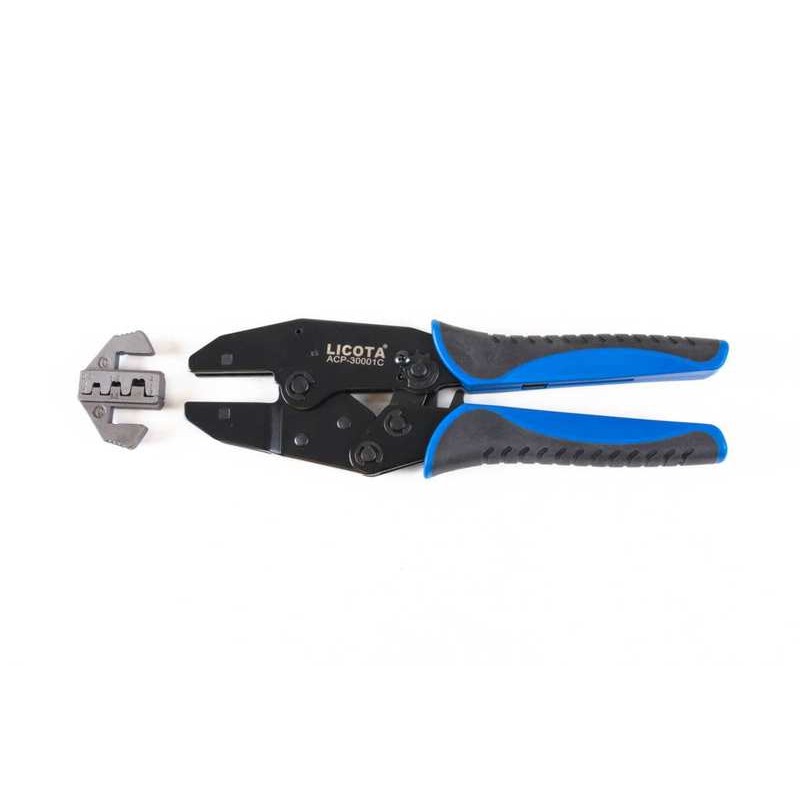

Пассатижный

Наконечник обжимается похожим образом, как пассатижи держат запчасть. Рабочая грань матриц содержит отверстия, в которые протягиваются концы наконечника. Подобный механизм подходит для всех соединений, не требующей специальной прочности. Для повышения силы сжатия выпускаются гидромеханические приспособления для наконечников. Из-за этой модернизации, клещи приобрели большую производительность и расширили зону применения. В таких инструментах применены цилиндры с поршнями, наполненные маслом. Поршневая система создает максимальное давление матриц на гильзовый элемент.

Превосходство подобных модулей, исполняющих обжатие электрожил в их сравнительной многофункциональности — к гильзе возможно «добраться» с какой угодно стороны. Недостаток скрывается в потребности держать в запасе много типоразмеров клещей, поскольку на губках в основном умещаются выемки не более чем для 4 варианта гильз.

Важно! При необходимости можно заказать многофункциональный кримпер для обжима с заменяемыми матрицами, закрепленными на специализированной кассете. Если нужно работать с различными типами наконечников, ненужные защелкиваются в кассету, а на их место устанавливают необходимый типоразмер.

Диафрагменные клещи

Своеобразность устройства диафрагмовых обжимников состоит в многостороннем охвате типоразмеров хвостовиков. Принцип работы немного похож на процесс перемещения диафрагмы фотоаппаратов.

Диафрагменные клещи применяют, как пресс для стальных наконечников штыревой либо прямой конфигурации. Многогранный зажим на порядок производительнее пассатижной модели по возможности диапазона размеров и конфигураций наконечников электропроводных материалов.

Где применяются клещи

Клещи для обжима электро наконечников проводниковой продукции обусловленных конструкций, используются по их сечению. Базовые направления применения обжимок: многожильные кабеля и металлические наконечники с тонкими стенками, многожильные электропровода и обжимной элемент с толстыми стенками, электрокабеля крупного сечения, последовательный обжим электропроводов, обжим для линий интернет-связи.

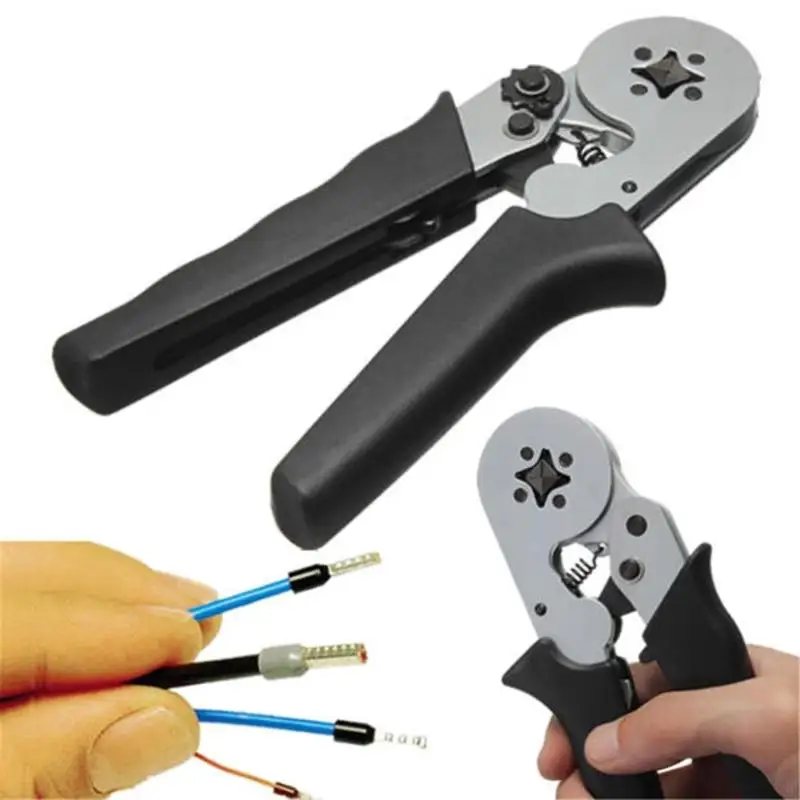

Для многожильных проводов и тонкостенных наконечников

Этот обжимной элемент используют для проводниковых материалов малого сечения — от 0.50 до 3.50 мм2 с маркой НШВИ.

Расшифровка аббревиатуры:

• Н – наконечник, чтобы обжимать кабельные изделия;
• Ш – штыревой конструкционный тип;
• В — втулочного соединения;
• И — изолированная защита.

Используют для соединения многожильных электропроводов из меди предназначенных для коммуникации в разнообразных цифровых устройствах. Ручки обжимки сдавливаются до момента, пока что не включится пружинный механизм. Обжимные клещи образовывают сильное и надёжное сжатие наконечников. Использование отпрессованных соединений всецело исправляет сбои, вызванные ломкой тонких проводков, обрывом кабелей, вызывающих опасность возникновения КЗ.

Обратите внимание! Многостадийные матрицы обжимок дают возможность применять для большого диапазона сечений электропроводов. Этим обстоятельством исключается необходимость в значительном числе скобо-обжимных приспособлений.

Для многожильных проводов и толстостенных наконечников

Такие толстостенные концевики устанавливают для соединения силовых электрокабелей. Их максимальное сечение может достичь размера 16 мм2, например, обжимка ПК-16. Приспособление имеет возможность обжать гильзу до такой степени, что свободно способен переломить моножильный провод. Технологический процесс соединения электрокабеля выполняется в несколько шагов:

1. На конце линия фиксируют длину гильзы.
2. Особыми кусачками убирают изоляционное покрытие с обозначенного места.
3. Надевают кусочек термоусадочной трубочки.
4. Зачищенный конец электрокабеля вводят в гильзу.
5. Вводится кабель очень плотно, но без силового давления.
6. Пресс-клещами сдавливают наконечник, а выступающие жилки удаляют кусачками.
7. Феном нагревают термоусадочную трубочку, для крепкого обхвата электрокабеля.

Если в марке клещей прописана буква «У», то подобное означает наличие храпового устройства внутри ручек, чем формируется особое давление на губках, поэтому ПК-16-У проще сжимать при проведении опрессовочных работ.

Для кабеля большого сечения

Технология обжима наконечников электрокабеля, имеющего большой диаметр выполняется ручным гидромеханическим прессом. Вначале клапан инструмента полуоткрыт, и шток постепенно смещается в начальную позицию. В момент начала движения поршня, он раскрывается целиком, что в свою очередь с огромным давлением сжимает матрицу. Для выполнения электропроводки жилых объектов кабели огромного сечения устанавливаются редко. В основном такие обжимки применяют для монтирования концевиков на электрокабелях высокого напряжения для обсаживания их в электрощитах производственных помещений.

Обжимки для крупногабаритных кабелей, аналогичны устанавливаемым при монтаже и коммутации электрокабелей в электрощитах многоэтажных домах жилищного, промышленного и общественного назначения. Устройство укомплектовывается особыми кассетами с заменяемыми матрицами. Рычаг оснащается магнитным механизмом, возвращающего ручку, после завершения процесса сжатия, в исходное состояние.

Рычаги обустроены резиновыми обшивками, обеспечивающих электробезопасность персонала во время выполнения кабельных работ. Обжим 2-х кабельных линий двусторонней гильзой производят в процессе переноса электрощита. Клещи для синхронного обжима 2-х электропроводов используются равным образом при удлинении медных проводов поперечником 6.0-12.0 мм2.

Для последовательного обжатия проводов

Подобной метод используется при монтаже кусков проводниковой продукции в общую систему. В особенности оно имеет значение для сжатия жил из различных сплавов. В частности, когда необходимо выполнить соединение алюминиевого и медного электропровода, применяют обжимную втулочку. Это объясняется тем, что скрутка из разнородного металла вызывает разрушающие реакции из-за внутреннего контакта друг с другом.

Гильза выполняет функцию специфического моста между разноименными металлами. Оголенные проводники вводят нее с 2-х концов. После чего втулку сжимают клещами, такая плотная конструкция не дает возможность воздуху попасть внутрь контакта, чем препятствует появлению окислительных реакций в сплаве проводов.

Для обжимки компьютерных и автомобильных кабелей

Зачастую возникает вопрос обжатия интернет-линии для соединения с персональным ПК, ноутбуком либо соединения ряда компьютеров в единую сеть. Для данного вида работ применяется — витая пара. Такой провод распускают и делят попарно. При указанном варианте, строго придерживаются цветовой маркировки проводов и используют пластмассовые разъемы RJ-45.

Синтетические разъемы предусмотрены для включения в гнёзда хабов и интернет соединений. Такой кабель складывается из 8 проводков. Переплетенные парами, изолированные жилки сводят к минимуму шумы при протекании в них энергии. RJ-45 выполнен в форме пластмассовой коробочкой, с отверстием под кабель с одного конца, и клеммами, обеспечивающих контакт — с другого.

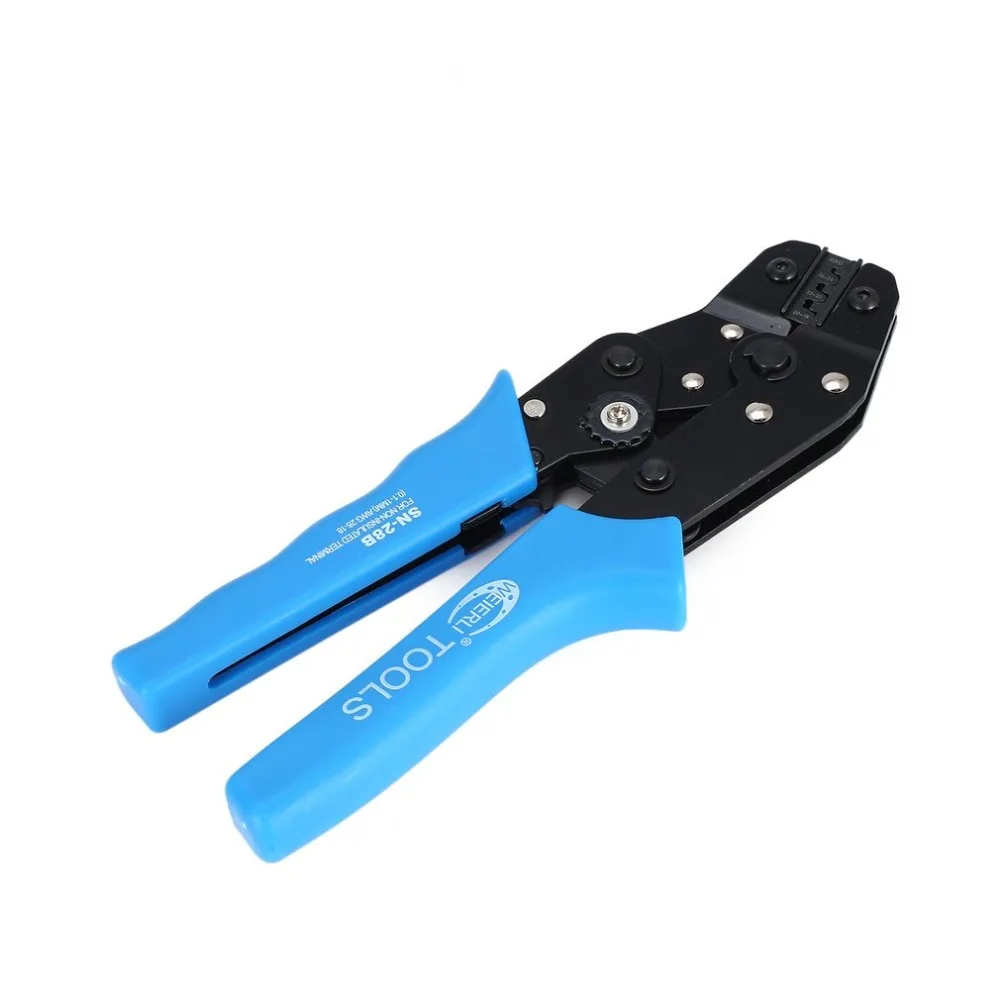

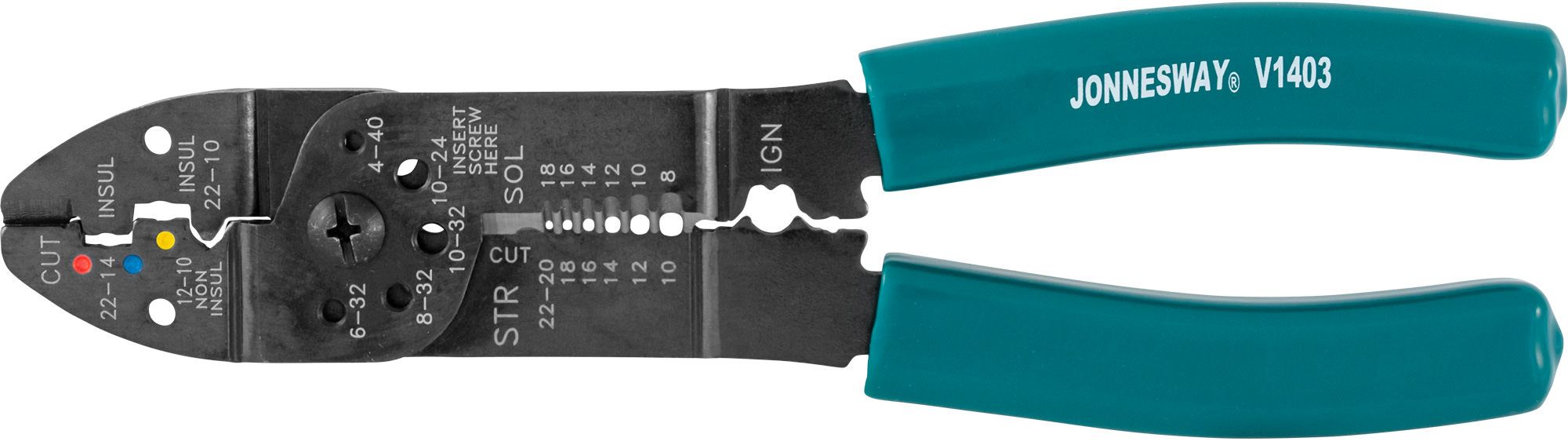

Клещи для обжима наконечников автомобильной проводки с храповым механизмом изготовлены из специальной стали, которая применима к большинству типов полуизолированных обжимных и стыковых клемм. Это идеальный обжимной инструмент с открытым цилиндром, хорошо работает с автомобильными клеммами 22-10 AWG, которые можно найти во многих автомобильных разъемах с герметичными жгутами.

Дополнительная информация. Для выбора других модификаций кабельных авторазъемов можно посоветовать обратиться на Алиэкспресс, для того чтобы подобрать обжимку для собственного авто.

Конструкция клещей

Процесс обжима довольно простой. В то время, когда гильза или ТЭЩ насажены на провод, подтянут матричный узел инструмента — ручки совмещают, и осуществляется контакт. Тем не менее, в процессе монтажа, как правило, не все так удачно. Иногда даже при качественно обжатом соединении, по прошествии времени на открытом пространстве контакты зачастую слабеют.

По методу использования клещи изготавливаются:

• Двугранные;
• четырехгранные;
• шестигранные.

Конструкционно такие инструменты имеют различия, но принцип работу у них одинаковый Более простой механизм воздействия имеют 2-губочные клещи, внешне похожие на пассатижи, только с матричными типами губок. Они изготавливаются с несъемными или съемными деталями. Используют для монтажа клемм ТЭЩ и гильз.

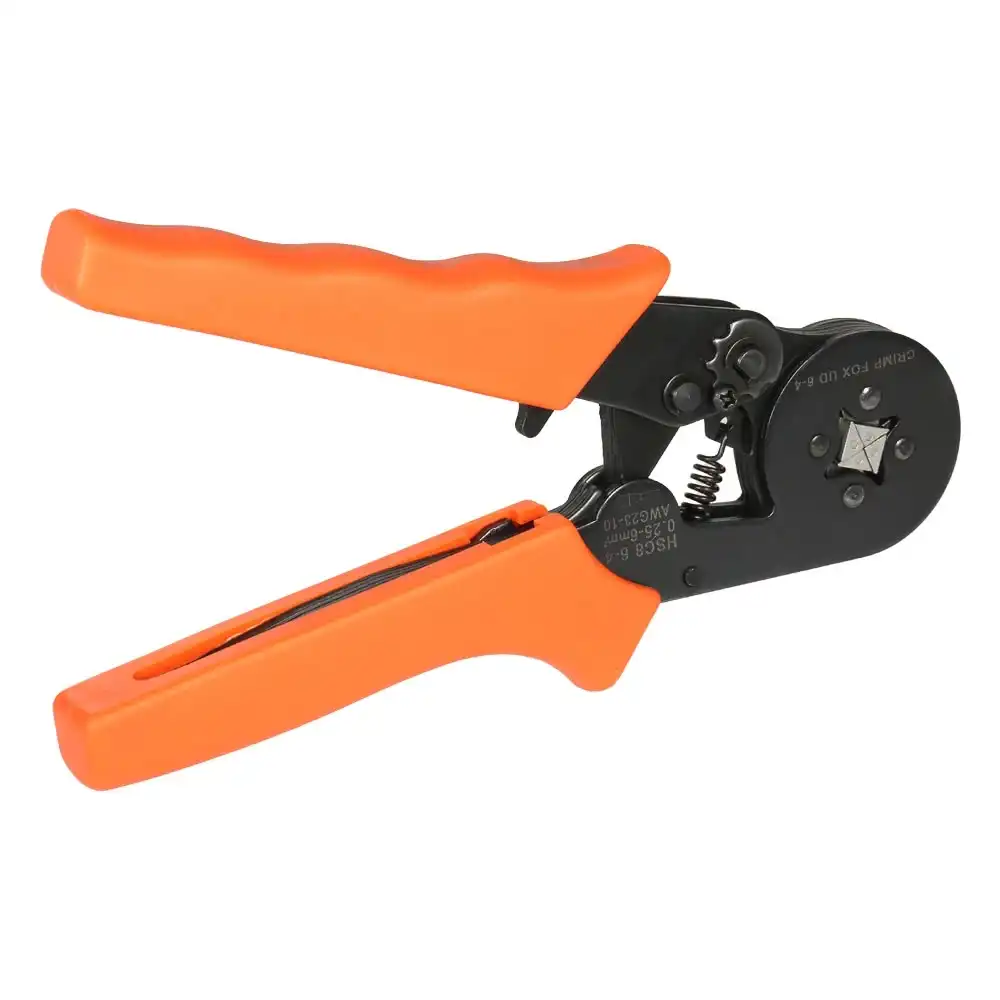

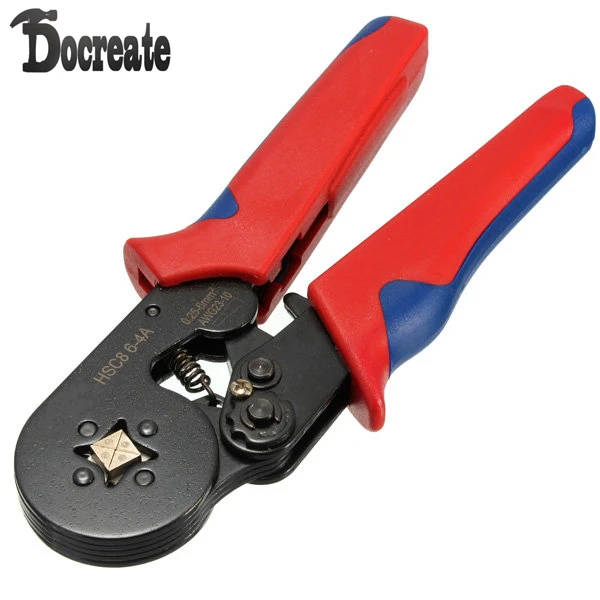

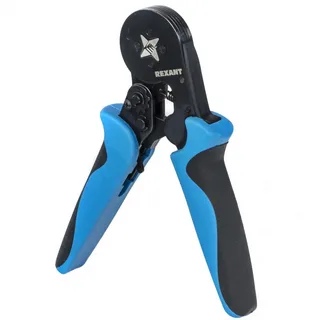

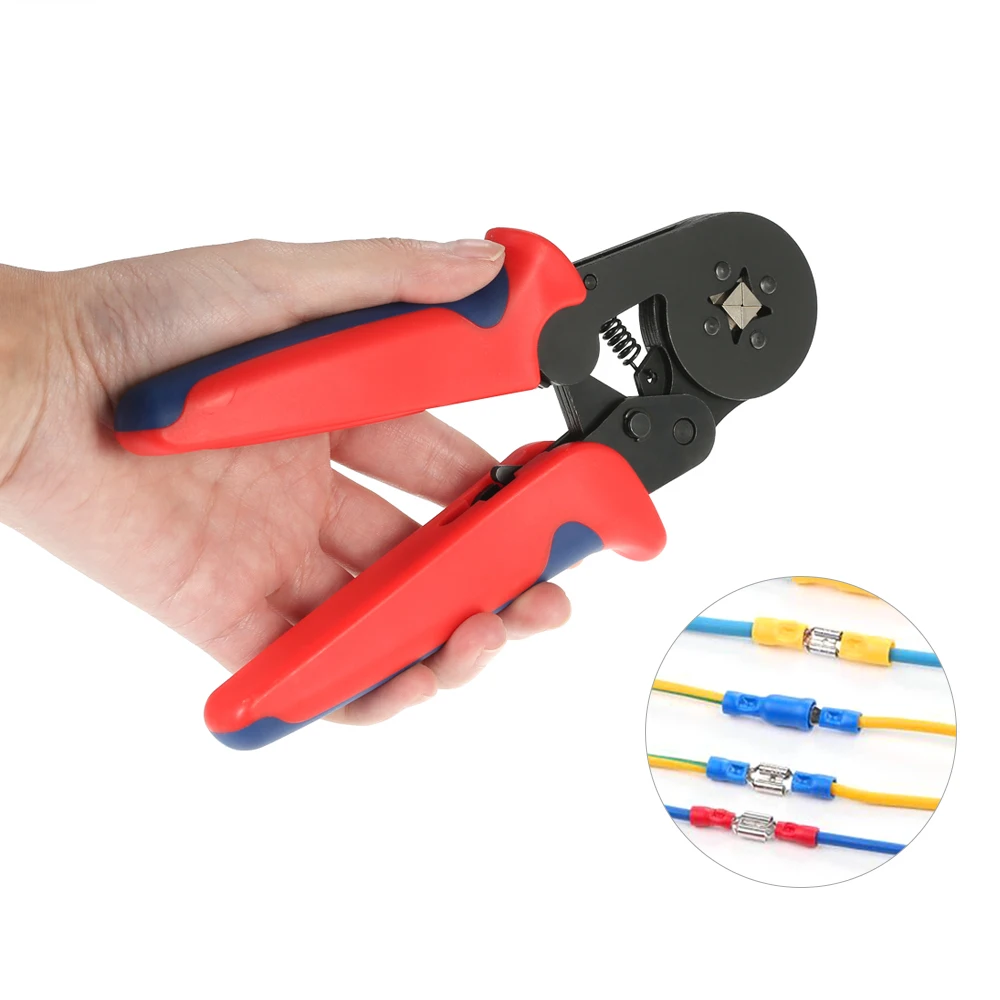

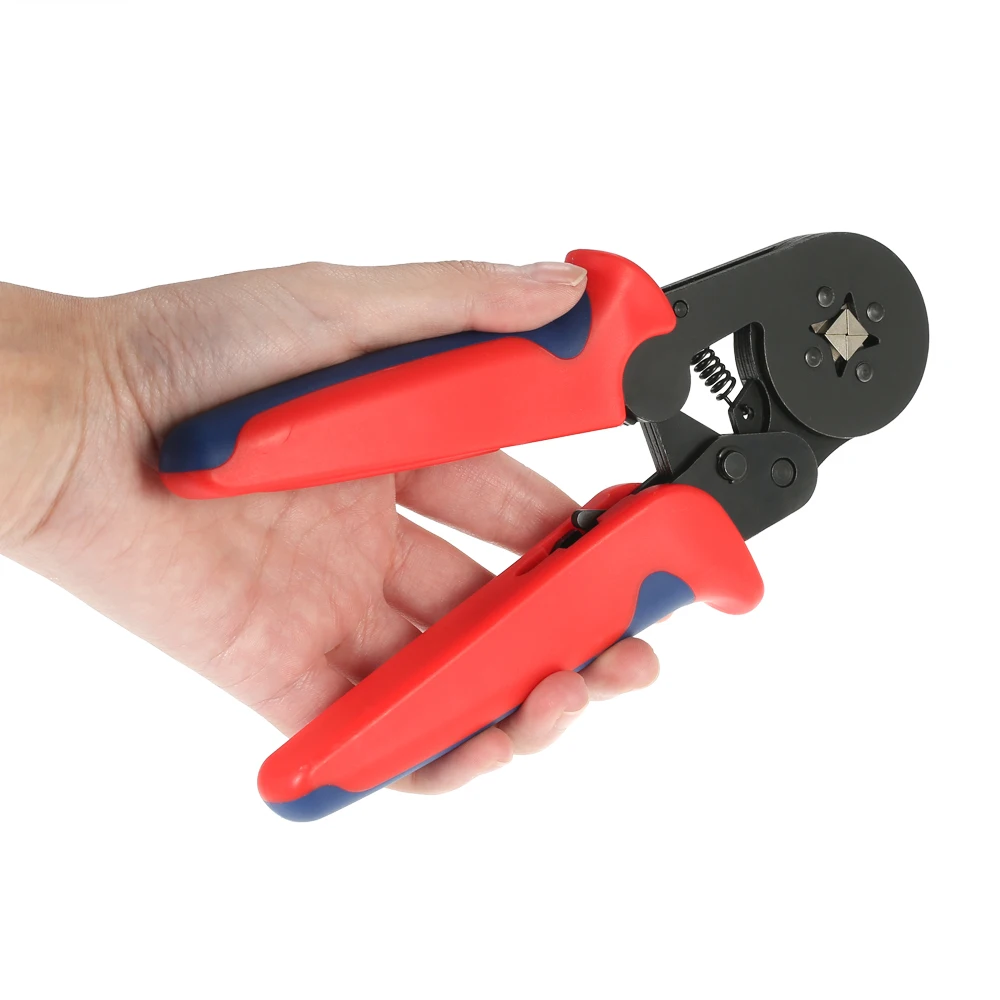

4/6-гранные обжимки оснащены 2/3 губками, позволяющими при сжатии рукоятки выполнять зажим округлой конфигурации. Это приводит к тому, что на уплотняющий компонент действует сила с 4/6 сторон. Сдавленная гильза получает конфигурацию квадрата либо шестигранника, чем создается надежное защитное соединение от влаги.

Кримпер, обжимка, обжимные клещи – все это названия помощника и главного союзника любого профессионального монтажника различных типов сетей. Обжимные пресс-клещи работают по принципу — для конкретного кабельного монтажа необходим собственный инструментарий, то есть для каждого варианта используемых линий: электрическая сеть, интернет, линии связи и автомобиль. Поэтому выбирать инструмент требуется правильно, так как от качества опрессовки кабеля будет зависеть качество соединения в сети, а, следовательно, ее работоспособность. Плохо обжатый или закрепленный провод может функционировать со сбоями, что в последующем приведет к выходу его из эксплуатации.

Пресс-клещи для обжима наконечников проводов: особенности и разновидности

Содержание статьи:

Пресс-клещи для обжима наконечников проводов – это механический ручной инструмент, основная задача которого – обеспечить надежное соединение между гильзой или наконечником и электрическим проводом. Визуально у него много сходств с обыкновенными плоскогубцами, только вместо ровных губок он оснащен рельефными матрицами. Используется во всех отраслях промышленности, а также бытовых условиях.

Особенности и конструктивные отличия

Пресс-клещи для обжима гильз и наконечников проводов

Существует три вида пресс-клещей, которые отличаются друг от друга по форме и размерам матрицы, но все они имеют одно предназначение. Особенность такого инструмента – точечный обжим, который еще носит название «точечная опрессовка».

Для удобства использования оборудование было дополнительно оснащено храповым механизмом, особенность работы которого заключается в том, что ручки не будут разжиматься до тех пор, пока цикл обжима не будет выполнен полностью.

Также это устройство оснащено боковым колесиком, которое приходится очень кстати, если не удается прожать гильзу до конца.

На корпусе гильзы после окончания процесса опрессовки остается отпечаток клейма. Дизайн инструмента прост, однако он имеет функциональные и удобные рукоятки, которые облегчают работу по максимуму. Ручки достаточно длинные, что позволяет прилагать меньше усилий для опрессовки проводов.

Область применения пресс-клещей

Обжимка для наконечников электрического кабеля имеет обширную область применения, поскольку только он качественно и правильно подключает электрические приборы.

Чаще всего применяется пресс для проводов радиотехниками, автомеханиками и электромонтерами. Эксплуатируются для пресса контактов не только обычных кабелей, но и нестандартных коннекторов с разными клеммами и разъемами.

Обжимник для проводов считается одним из самых востребованных и полезных инструментов для выполнения подобных задач. Стоимость его приемлема и доступна каждому. Однако на цену влияет качество используемых материалов и производитель.

Благодаря уникальной конструкции инструмента удается без особых усилий сделать качественное прессование наконечников – создать надежный контакт между основным электрическим оборудованием и всеми проводниками.

Для многожильных проводов и тонкостенных наконечников

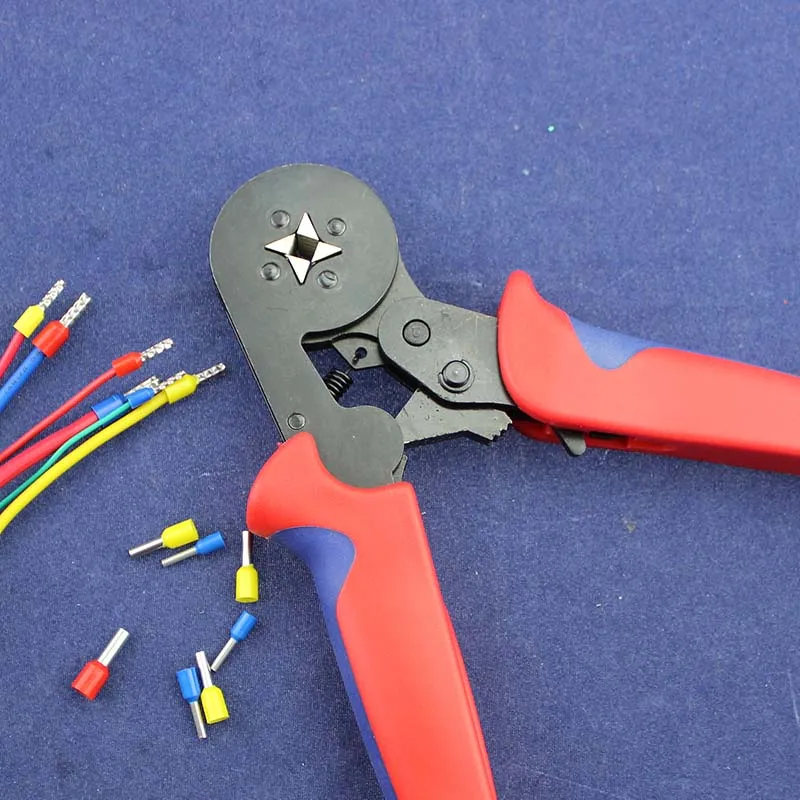

Пресс-клещи для обжимки многожильных проводов

Такие кримперы применяют для обжима проводов с небольшой площадью сечения (от 0,5 мм), оснащенные кабельными наконечниками – втулочными, штыревыми. Обжимка должна проводиться до максимального усилия, чтобы человек ощутил, как сработал пружинный механизм.

Необходимость опрессовки возникает, когда многожильные кабели требуется подключать к распределительным щиткам, коробкам и прочим электрическим приборам. Если работа была проведена качественно, вероятность растрепывания жилок кабеля исключена.

Для многожильных проводов и толстостенных наконечников

Для надежного обжима толстостенных наконечников используются пресс-клещи других размеров. Каждый отдельный инструмент характеризуется уникальностью своей рабочей зоны. Каждую зону обозначают отметками, расположенными на губках инструмента. Диапазон обжима может колебаться в пределах 1,5-16 мм. После окончания опрессовки на тыльной стороне гильзы остается клеймо.

Перед процедурой выполняют все подготовительные мероприятия. Для начала зачищают концы кабеля вплоть до упора в гильзу. Гильзу подбирают таким образом, чтобы она беспрепятственно входила внутрь, но не вращалась. Этот момент важен, поскольку от него во многом зависит качество будущего обжима. Все торчащие жилы откусывают.

Для кабеля большого сечения

Если используется силовой провод с большой площадью сечения, требуется использовать не стандартные клещи, а большой гидравлический пресс. Такая разновидность инструмента появилась значительно раньше пресс-клеща. В быту такое оборудование не используется, зато востребовано в разных отраслях строительства.

Матрицы выбирают в зависимости от габаритов гильз и проводов, поэтому, как правило, в комплекте с инструментом прилагаются несколько видов кассет с матрицами разных форм и размеров. Верхняя часть устройства намагничена, поэтому всегда без сторонней помощи возвращается в исходное положение. Нижний элемент пресса изменяется.

Последовательное обжатие проводов

Этот способ имеет одно весомое преимущество – опрессовка гильзы полностью исключает вероятность попадания в нее воздуха, влаги и прочих негативных факторов, способствующих активному окислению материала.

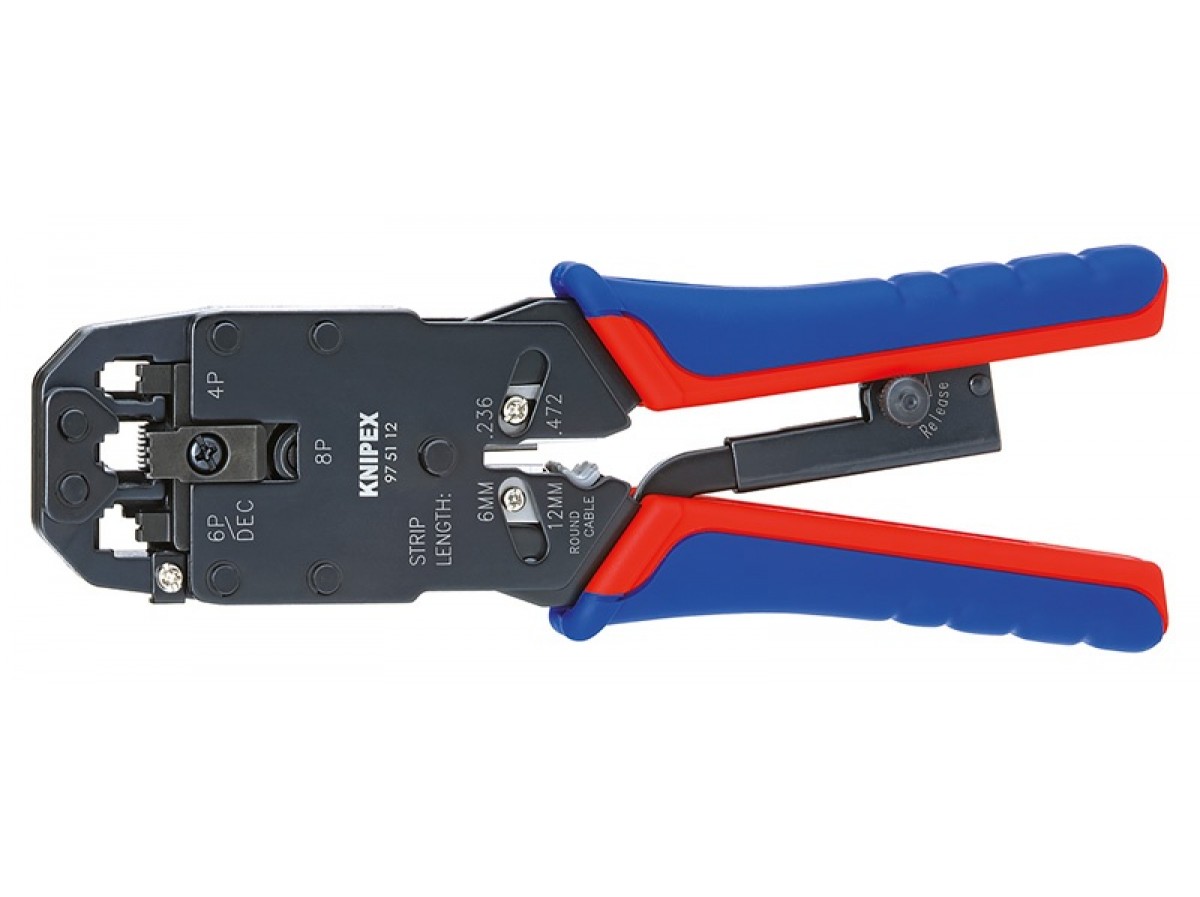

Обжимка компьютерных кабелей

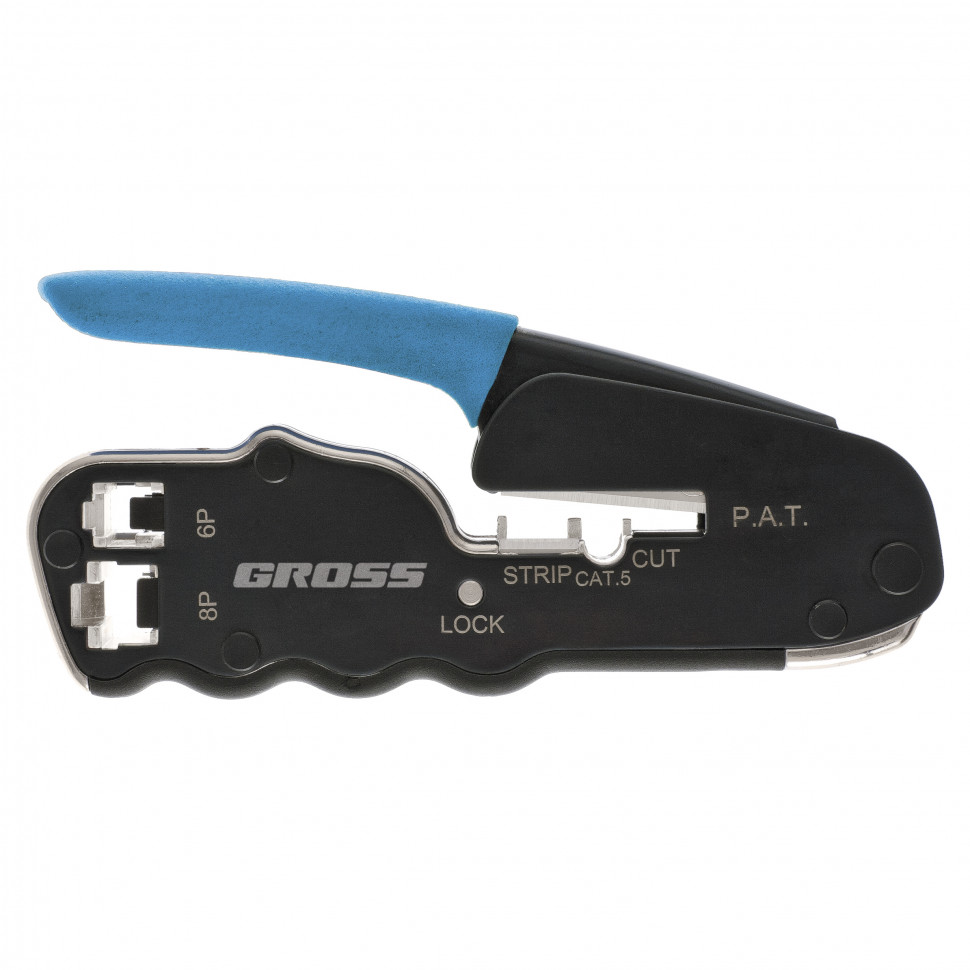

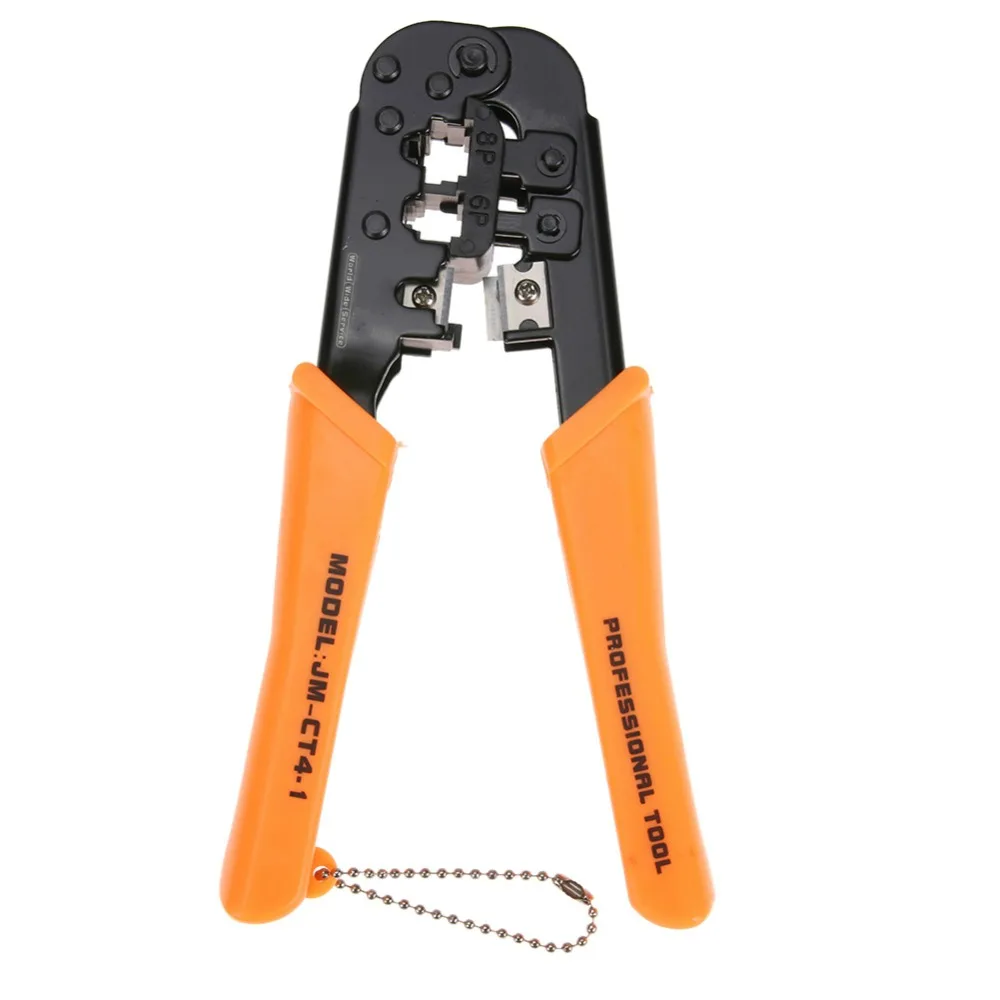

Инструмент для обжима интернет-кабеля

Кримперы, предназначенные для обжима витой пары, относятся к отдельной группе. Принцип их действия аналогичен принципу работы пресс-клеща с двумя губками. Отличие конструкции заключается в том, что используется матрица специальной формы, а не металлические втулки. Такой подход позволил монтировать на телефонный или компьютерный провод штекер типа RJ45. Такой инструмент не обжимает контакты, а смещает их, путем прорезания изоляции на отдельных участках и плотно прижимая к жилам.

Виды обжимки для проводов

По принципу действия оборудования делится на следующие виды:

• двухгранные;
• четырехгранные;
• шестигранные.

Конструкция имеет незначительные отличия, но принцип действия одинаков. Самой примитивной моделью считаются двухгубочные пресс-клещи. Визуально они очень похожи на плоскогубцы, но с рельефной матрицей губок. Они могут быть неотъемлемой частью корпуса или съемными. Применяется для подсоединения друг к другу клеммных наконечников и гильз.

Четырех- и шестиггранные пресс-клещи оснащены несколькими губками, которые создают захват круглой формы при сдавливании ручек. Это приводит к тому, что на сжимающийся элемент воздействует давление с четырех или шести сторон. Сжатая гильза приобретает квадратную или шестигранную форму сечения. Они создают надежное соединение с плотным прилеганием требуемых поверхностей, это предупреждает попадание на контакты влаги и воздуха.

Двухгранные

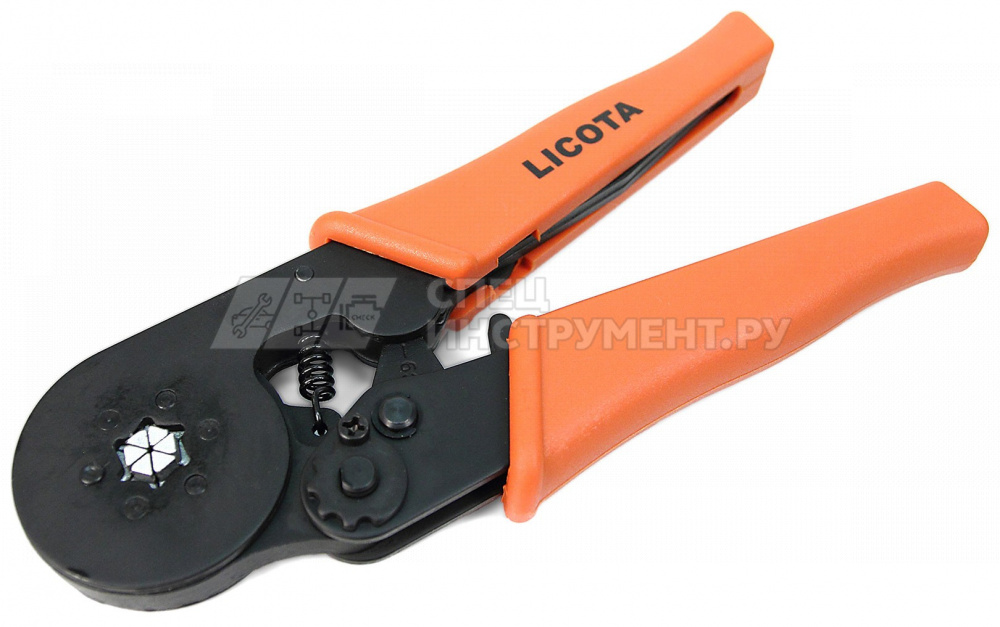

Шестигранные

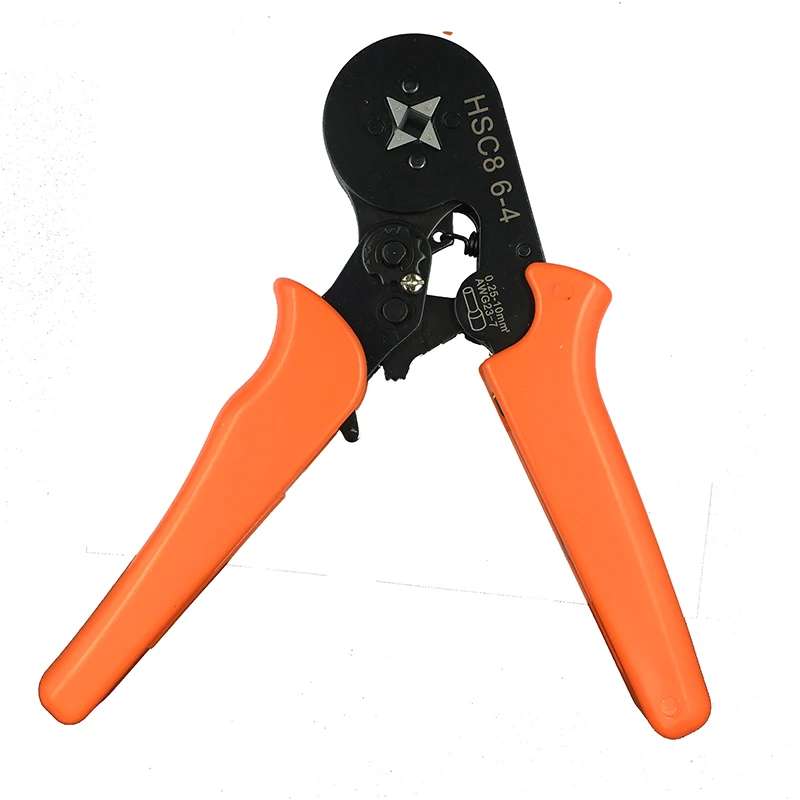

Четырехгранные

Как правильно работать гидравлической обжимкой для наконечников электрокабеля

Важно правильно подобрать размер гильзы

Первое использование обжимного инструмента часто сопровождается созданием некачественного и ненадежного соединения наконечника или гильзы с проводом. Также распространенная проблема – правильно выполненный обжим скрывает плохой контакт. Существует две распространенные причины данного явления.

Не выдерживается форма клемм

Несовпадение размеров проемов между губками устройства и размером гильзы, наконечника сопровождается неизбежным перекосом сдавливаемого сегмента. Прежде ем приступать к выполнению работы, требуется провести примерку. Также стоит внимательно следить за плотным вхождением оголенной и зачищенной жилы в отверстия гильзы или хвостовика наконечника.

Одиночная жила или их группа должны входить в соединительную часть с небольшим натяжением. Если есть сомнения в качестве выполняемой работы, рекомендуется потренироваться на небольших кусочках кабеля. После обжима руками проверяется прочность соединения. Если наблюдаются даже незначительные отклонения от нормы, опрессовку следует повторить вновь.

Скручивание многожильных проводов перед обжимом

Такая проблема может возникнуть, если у человека осталась привычка скручивать жилы. Делают это, как правило, перед ручной пайкой соединительных элементов или изолированием провода. Но стоит принять к сведению, что делать это нельзя.

Убедиться в негативных влияниях скручивания можно простым способом. Достаточно плоскогубцами сжать небольшую скрутку многожильных кабелей и воочию убедиться в деформации и повреждении целостности каждого провода.

Основные преимущества обжимника

Преимущество использования инструмента заключается в том, что матрицы клещей обеспечивают настолько плотное прилегание к жиле наконечника, что в него не способны проникать влага и воздух. Это препятствует окислению.

Отдельного внимания заслуживает большой ассортимент инструмента во всех строительных магазинах по приемлемой стоимости. В зависимости от конфигурации и возможности менять губки цена будет изменяться. В долгосрочной перспективе рекомендуется отдавать предпочтение пресс-клещам со сменными губками.

выбор инструмента, преимущества и недостатки метода, типичные ошибки

Содержание статьи:

Каждого домовладельца, владельца автомобиля и гаража рано или поздно касается вопрос соединения проводов. Существует несколько способов, от выбранного будет зависеть работоспособность и долговечность оборудования. Одним из самых простых надежных методов является обжимка проводов.

Суть метода и преимущества

Большинство специалистов рекомендуют использовать обжим в качестве основного и единственного способа соединения проводов

Обжим для проводов – это способ их соединения при помощи специальных гильз. Визуально они напоминают обыкновенные трубки. Основная задача – играть роль соединительного механизма.

Жилы проводов, которые нужно соединить, заводят до упора с обеих сторон гильзы и обжимают специальными пресс-клещами. В результате получается надежный и прочный электрический узел. Трубку требуется сжимать в нескольких местах, в зависимости от сечения коммутируемых проводников и длины жил. Соединяемая гильза с жилами также подвергается деформации. За счет сдавливания жилы сцепляются, что обеспечивает надежный электрический контакт. В завершение нужно обязательно заизолировать место соединения.

Гильзы для опрессовки проводов

Метод опрессовки наиболее востребован в таких случаях:

• при необходимости соединить провода с большой площадью сечения;
• для соединения многожильных проводников;
• если есть необходимость соединить провода в электролиниях с высокой токовой нагрузкой.

• Инструмент, предназначенный для обжима гильз, используется без электричества. В помещениях, где отсутствует напряжение – обжим является единственным способом соединения.
• Такое соединение на протяжении всего эксплуатационного срока не нуждается в обслуживании.
• С помощью гильз можно соединять проводники, изготовленные из разных металлов. Одна из наиболее распространенных проблем, с которой сталкиваются электромонтажники – коммутация медных и алюминиевых жил.
• Качество соединения на высоком уровне, количество затраченного времени минимальное.
• Специальный обжимной инструмент позволяет соединять жилы даже в очень ограниченных пространствах, например, в коробке или подрозетнике.

Обжать гильзу может даже человек без опыта и навыков в этой области, в отличие от других способов соединения. Например, при пайке нужно уметь пользоваться паяльником и припоем.

В чем состоит процесс соединения

Применение клемм позволяет создать надежный контакт

Прежде чем приступать к выполнению работ, требуется приобрести муфты, подходящие под диаметр провода. Этот показатель должен превышать ровно в 2 раза диаметр вместе с изоляционным слоем.

Различают два вида муфт – простая и с усложненной изоляцией. У первых единственный слой из пластика, последние оснащены слоем термоусадки на поверхности и внутри слоем клея с герметиком.

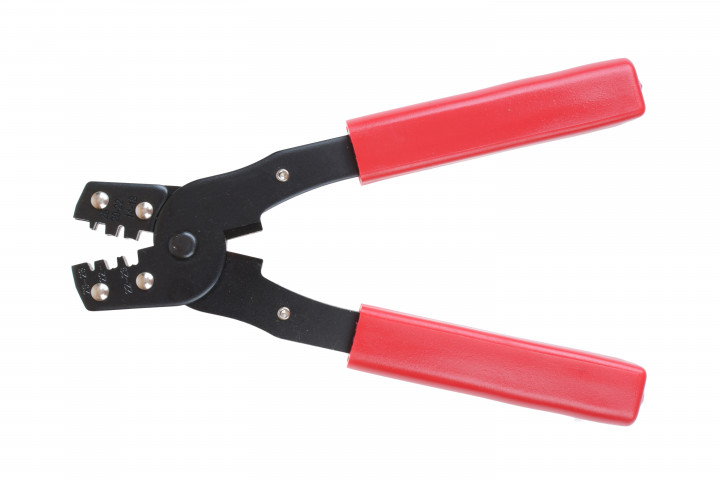

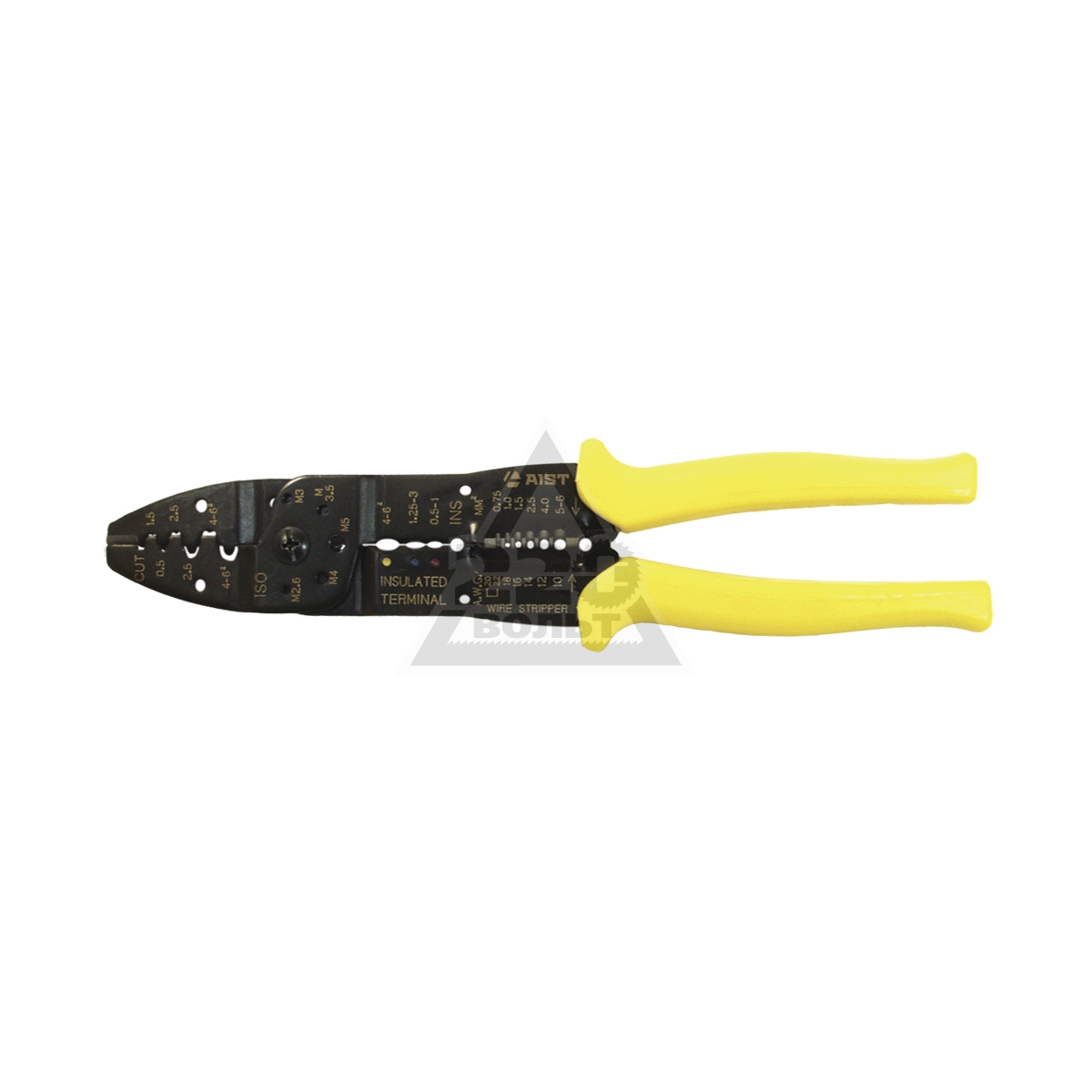

Стоит ответственно подойти к выбору инструмента – пресс-клещей. Самый оптимальный вариант – модификация, оснащенная трещоткой для фиксирования, которая существенно упрощает процесс работы с неизолированными и изолированными жилами.

Начинается работа с разрезания провода кусачками. Далее важно очистить их от изоляции на длину, составляющую 0,5 длины гильзы. Если с одной стороны будет соединено несколько проводов, предварительно их скручивают. Дальше надевается гильза и осторожно заживается клещами. Если в комплекте прилагалась термоусадка, ее надевают до обжима.

Процесс обжима проводов с помощью пресс-клещей и наконечников

Для надежного соединения клещи обжимают гильзу сначала с одной стороны, а потом с другой. Далее монтируется термоусадка и обрабатывается огнем с одной стороны в другую. Если соединение проводов осуществляется с одной стороны, термоусадка надевается заранее.

Другие способы соединения, их преимущества и недостатки

Самый распространенный метод после обжима проводов – пайка. В электронике она до сих пор занимает лидирующие позиции, поскольку обладает высокой механической прочностью. Из недостатков стоит отметить, что во влажной среде и местах с большими температурными перепадами, такой способ соединения не подойдет.

Другой известный способ – скрутка. Основное преимущество метода заключается в его реализации – требуется минимальный набор инструментов. При соединении проводники остаются в целостности. Чтобы скрутить провода, требуется лишь очистить небольшие их участки от изоляционного слоя. Демонтаж соединения тоже не должен вызывать вопросов. Единственная сложность, которая может возникнуть на этапе выполнения работ – небольшая площадь контакта, а также низкая надежность соединения.

Обжимной соединитель проводов совмещает в себя достоинства всех способов.

Типичные ошибки при обжимке проводов

Ошибки при опрессовке проводов

Невзирая на то, что обжимать провода несложно, при монтаже люди допускают типичные ошибки.

• Применение гильзы, размеры которой такие же или меньше, чем сечение провода. В этом случае потребуется обрезать часть провода, что отрицательно скажется на долговечности и надежности соединения. Также это приводит к снижению сопротивляемости и пропускной способности травмирующего участка цепи.
• Опрессовка гильзы с использованием инструментов, непредназначенных для этого. Для обеспечения качественного соединения должны использоваться специальные клещи, другой инструментарий не сможет обеспечить должного эффекта. Плоскогубцы и молоток повреждают структуру наконечников, что опять-таки отрицательно сказывается на долговечности и работоспособности провода.
• Еще одна распространенная ошибка в обжиме проводов – разрезание гильзы с целью экономии. На таких участках цепи после наблюдается повышенное сопротивление, деформация геометрии наконечников. Прочность и надежность соединения оставляет желать лучшего.
• Применение гильз чрезмерно больших размеров. Такой подход тоже не увенчается успехом. Даже незначительное сгибание сразу снизит прочность соединения.

В завершение обязательно стоит упомянуть о соблюдении техники личной безопасности. Электрические приборы и провода под напряжением – это потенциальная угроза не только здоровью, но и жизни человека.

один из самых надежных способов соединения

Вопрос, связанный со способом соединения проводов, может коснуться практически каждого владельца дома, дачи, гаража или автомобиля. Важность выбора этого способа напрямую зависит от выбранного способа, ведь от соединения проводов будет зависеть долговечность всей системы и качество ее работы в целом. Наиболее простым и надежным является соединение методом обжима.

Каковы бывают способы соединения и каковы их плюсы и минусы?

Помимо обжима, существуют и другие способы проделать с поводами ту же манипуляцию. У каждого из них есть свой набор положительных и отрицательных черт. Первым методом, который приходит на ум, является пайка – в электронике она до сих пор удерживает лидирующие позиции по частоте применения. Соединение этим способом имеет высокую механическую прочность, но в условиях повышенной влажности и перепадов температур не подойдет. Причина кроется в довольно быстром окислении, которое перерастает в дополнительное сопротивление между элементами схемы и планомерному ухудшению ее работы.

Другой метод – скрутка: его можно применять даже с минимальным набором инструментов. При этом, проводники сохраняются в целости – чтобы скрутить провода, необходимо лишь очистить небольшие их участки от изоляции. Демонтаж соединения также довольно прост, но мириться придется с небольшой площадью контакта и небольшой надежностью соединения.

Как видим, опрессовка проводов или, как ее часто еще называют, соединение методом обжима – способ, совмещающий преимущества аналогичных способов. Для этого понадобятся лишь гильзы и специальные клещи.

В чем преимущества и суть метода?

Важным показателем надежности обжима является его распространение среди крупных производителей: почти все компании, собирающие электрические схемы в готовом виде, используют именно этот способ в качестве основного. Большинство специалистов рекомендуют использовать обжим в качестве основного и единственного способа соединения.

Преимуществ у способа много: для того, чтобы приняться за соединение, нужно иметь при себе лишь клещи (т. н. “кримперы”) и гильзы. Кроме того, обжим довольно прост и не требует высокого уровня мастерства. Если же используются ряд специальных наконечников, то можно осуществить не только соединение, но и герметизацию – это может быть критически важно при работе в условиях перепадов влажности. Помимо клещей, здесь понадобится лишь зажигалка или фен. Сама конструкция при этом получается очень прочной: со временем она не теряет в надежности и будет исправно служить годами.

В чем состоит процесс соединения?

Для всех манипуляций стоит приобрести муфты под диаметр провода – это показатель должен вдвое превышать таковой у провода вместе с изоляцией. Комплектующие со стороны подобны цилиндрам с отсутствующими основами сверху и снизу – именно в эти отверстия устанавливаются провода (их наконечники) – дальше в ход идут клещи. Существует два вида муфт: с простой и усложненной изоляцией. Первые используют в качестве основного и единственного изолятора пластик, а вторые же снаружи имеют слой термоусадки, а внутри – слой клея с опциями герметика. Изначально подобные муфты изготавливались лишь Европе, но не так давно в Поднесесной довольно удачно начали копировать наработки компаний по ценам в несколько раз ниже. Сами же клещи (кримпер) стоит тоже выбирать с умом: оптимальный вариант имеет трещотку для фиксирования, которая значительно упрощает работу с изолированными и неизолированными проводами.

Процесс начинается с разрезания проводов кусачками. Далее провода необходимо очистить от изоляции на длину, которая составляет примерно половину гильзы – обычно достаточно убрать не более 5 мм. Если с одной стороны будет более одного провода, то необходимо выполнить их скрутку. Далее надеваем гильзу и немного зажимаем клещами. Если термоусадка имеется в комплекте, то ее стоит надеть до этого.

Клещи имеют с одной стороны овальные губки, с другой – такие же, только большего диаметра. Более узкая сторона должна зажимать изоляцию провода в гильзе, а вторая, соответственно – металлическую муфту. После того, как эта процедура выполнена для одного конца – необходимо использовать клещи тем же образом, чтобы обжать муфту с двух сторон. Далее устанавливаем на свое место тремоусадку (если она есть) и проводим от одного края до другого огнем от зажигалки. В случае, если соединение проводов происходит с одной стороны, то термоусадку стоит надеть заранее.

Описанный ниже способ обжима не включает герметизацию и для некоторых сценариев использования электроники не подходит. В случае, если монтаж наконечников происходит в гильзы DuraSeal – он происходит немного по-другому. Первые этапы (зачистка, обрезание с помощью клещей и обжимка) происходят аналогично. Далее необходимо усаживать изоляцию от центра к краям, пока со сторон не проступит клей. Обжим соединения работает как с медными, так и алюминиевыми соединениями любого сечения – важно лишь правильно подобрать диаметр гильзы.

Важно учитывать, что если наконечники алюминиевые, то и кольца на гильзах тоже должны быть из того же материала. Проблема в том, что медь и алюминий имеют свойство окисляться: со временем такое соединения начнет повышать сопротивление – металл будет покрываться слоем оксида, который является изоляторов. Даже если контакт не будет потерян полностью, то в участках соприкосновения в районе наконечников провода начнут нагреваться, а изоляция – плавиться. Ничем хорошим подобный спенарий для вашей электрической схемы не отличится.

Типичные ошибки при монтаже проводом методом обжима

1. Использование гильзы, которая по диаметру не превышает сечение провода. Для этого придется срезать часть проводника, что снизит надежность и долговечность соединения. Это чревато снижением сопротивления и пропускной способности участка цепи.
2. Использование гильз чрезвычайно большого диаметра. Использование гильзы, диаметр которой значительно больше – тоже не такая уж удачная идея. Даже сгибание провода пополам снизит прочность соединения – она также упадет в разы.
3. Разрезание гильзы пополам ради экономии на материалах – еще один способ, которым пользуются новички. В таких случаях стоит ждать повышения сопротивления на участке цепи, изменение геометрии наконечников,а о прочности соединения и говорить не придется.
4. Опрессовка гильзы, в которой используются другие инструменты. Для того, чтоб выполнить соединение должны применяться лишь клещи – другие инструменты не дадут нужного эффекта. Использование молотка или плоскогубцев повредит структуру наконечников и приведет к ухудшению качества работы.

Обжимные устройства для проволоки по лучшей цене — Отличные цены на устройства для обжима проволоки от глобальных продавцов устройств для обжима проволоки

Отличные новости !!! Вы находитесь в нужном месте для обжима проволоки. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эти лучшие устройства для обжима проволоки должны в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили щипцы для проволоки на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в обжиме проволоки и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести wire crimpers по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

лучших инструментов для обжима проволоки (2020): наши лучшие фавориты

Не стоит недооценивать возможности хорошего обжимного инструмента.Когда дело доходит до сварки металлических проводов, вам следует искать именно этот инструмент.

Не все обжимные инструменты одинаковы.

Есть такие, которые имеют лучшее качество, более эффективную функцию обжима и более эргономичны. Если вы ищете лучший обжимной инструмент, вы попали в нужное место. Эта статья направит вас в правильном направлении, чтобы вы могли выбрать подходящий обжимной инструмент, который идеально подходит для ваших нужд.

Лучший инструмент для обжима проводов 2019 Обзоры

1.Инструмент для обжима IWISS

«Это может быть немного дороже, но этот инструмент стоит каждого доллара из-за его отличной конструкции и потрясающих результатов».

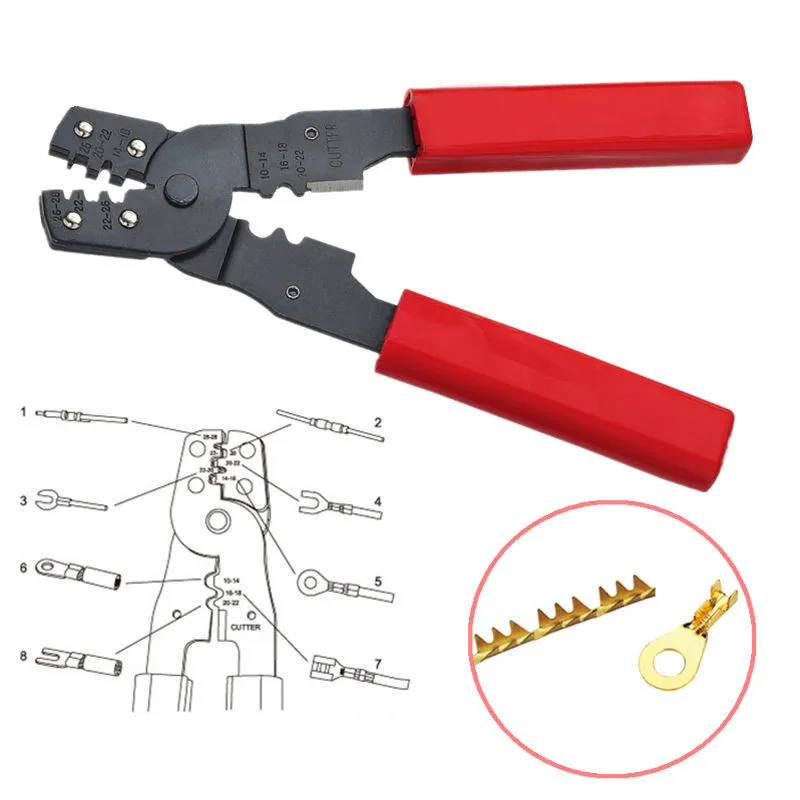

Три размера обжимных клещей встроены в его губки, что позволяет пользователям использовать его для обжима штифтов или проводов разных размеров . Выравнивание каждой проволоки выполняется легко благодаря «ступеньке», которая устанавливает проволоку на место. Эта небольшая функция имеет большое влияние на качество ваших обжимов, поскольку она обеспечивает выравнивание всего. Нет перепутанных проводов.

Провода калибра №22 можно обжать через центральное нижнее отверстие, в то время как внутреннее нижнее может вместить провода калибра №18. Он также обеспечивает универсальность, так как может работать с различными типами разъемов, включая разъемы JST, ATX и Molex IDE.

Плюсы:

Мы рекомендуем приобрести этот обжимной инструмент, если вам нужно что-то, что будет работать с множеством материалов для проводов. Это самый универсальный вариант в этом списке, что делает его отличным вариантом для всех мастеров-металлистов.

Выравнивание провода в пазах стало проще благодаря ступеньке, предусмотренной в его конструкции. Это предотвратит смещение провода при нажатии на обжимной пресс.

Этот инструмент для обжима очень приятен на ощупь. Функция храпового механизма не перестает работать.

Минусы:

Будьте осторожны, не прилагайте слишком много усилий, иначе это может привести к разрезанию проводов.

2. Titan Tools Обжимной зажим для проводов с трещоткой

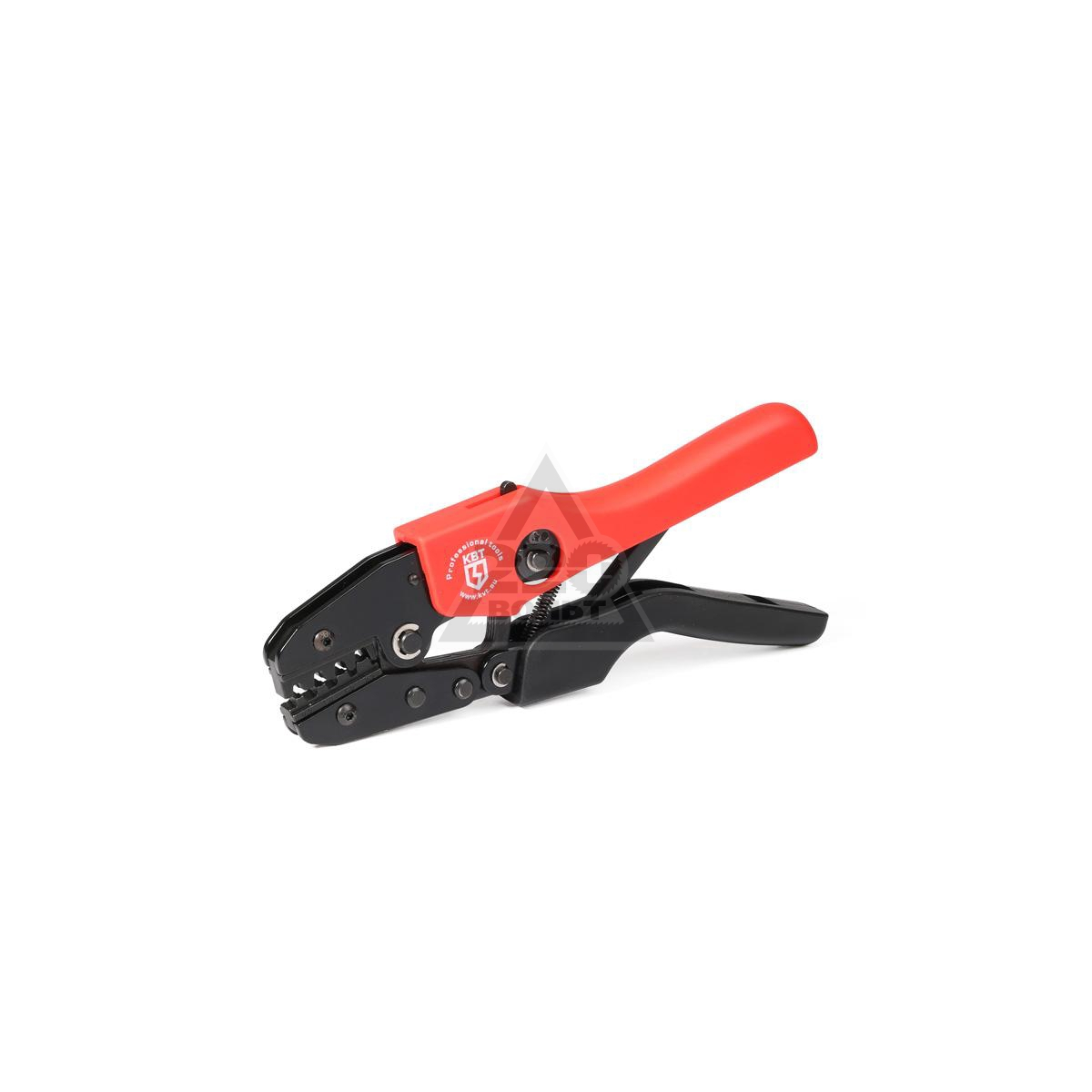

«Это обжимной пресс для проволоки с храповым механизмом, который обеспечивает быстрое и удобное обращение с проволокой.”

С помощью этого инструмента вы можете выполнять наиболее последовательные движения. Этот инструмент, от его губок до резиновых рукояток, прочен и может выдержать множество злоупотреблений. Он весит всего 1,2 фунта. и предлагается по конкурентоспособной цене.

Плюсы:

Люди использовали это для различных целей с минимальными проблемами. Он создает прочный изгиб каждый раз, когда вы его используете. Это создает этот уникальный стиль двойного обжима, который более долговечен по сравнению с одинарным.От автомобильной до домашней электропроводки это подойдет.

Он может выполнять операции одной рукой. Его легко держать даже одной рукой, что упрощает использование, когда у вас заняты руки.

Имеет прочную конструкцию. По сравнению с другими, которые кажутся хлипкими, у этого есть чувство продажи насквозь.

Прорезиненная ручка удобна. Вы можете обжимать более толстые материалы, не испытывая усталости рук.

Были те, кто купил это для более профессионального использования, и у них проблем с этим не было.Он по-прежнему без проблем удовлетворял их потребности.

Имеет доступную цену, отлично подходит для людей с ограниченным бюджетом.

Этот обжимной инструмент также работает с термоусадочными стыковыми соединителями. Он не повреждает разъемы, как это часто делают некоторые обжимные инструменты.

Поставляется с рычагом разблокировки.

Соединения остаются прочными даже после длительного использования. Со временем он не заржаветь.

Минусы:

Некоторым это может показаться немного громоздким при работе на ограниченных участках.

3. Hilitchi Professional Клеммы для изолированных проводов Соединители Инструмент для обжима с трещоткой

«Не позволяйте низкой цене вводить вас в заблуждение, думая, что это дешевый обжимной инструмент с такими же дешевыми деталями».

Этот инструмент надежен — настолько надежен, что его регулярно используют даже профессионалы. Имеет саморегулирующиеся функции. Он также может похвастаться специальным стальным материалом, который подходит для различных типов инструментов, включая полуизолированные клеммы.На это также можно положиться при работе со стыковочными клеммами. Он также может работать с проводами 3 разных размеров.

Плюсы:

Это самый дешевый обжимной инструмент в этом списке.

Имеет незначительный вес — всего 0,6 кг. Благодаря легкому весу вы можете взять его с собой куда угодно и использовать весь день, не нагружая ни одной мышцы.

Эта вещь построена на долгий срок. Благодаря прочному стальному материалу его можно использовать в течение длительного времени, практически не заметив никаких повреждений.

Имеет универсальное применение. Он работает с разными типами проводов, но особенно полезен для полуизолированных обжимных клемм.

Эргономичен. Он уступает дорогу оптимальному хвату для рук, поэтому вы не почувствуете усталости рук.

Он легкий, что облегчает работу в течение длительного времени.

Этот обжимной инструмент также имеет компактную конструкцию. Вы можете хранить его в своем наборе инструментов, не занимая при этом такого большого места.

Ручки идеально подходят для большинства рук.

Он постоянно создает надежные обжимные соединения.

Минусы:

Это только однонаправленное, поэтому вам нужно будет помнить, как вы располагаете провода перед обжимом.

4. Инструмент Wirefy для обжима изолированных электрических разъемов

«Это один из самых эффективных храповых механизмов».

Фактически, он настолько надежен, что может дать возможность более профессиональным обжимным инструментам за свои деньги испытать себя. Это все время приводит к твердым изгибам. В отличие от других инструментов, здесь можно использовать и изолированные нейлоновые клеммы.

Одна уникальная особенность — регулируемое усилие обжима. Вы можете изменить высоту звездообразного колеса, чтобы получить нужное усилие обжима, соответствующее материалу, с которым вы работаете. Он также имеет функцию рычага быстрого высвобождения, чтобы обеспечить плавное открывание губок обжимного устройства независимо от положения.

Плюсы:

Это удобный инструмент.Он не кажется громоздким, но имеет значительный размер, позволяющий решать более сложные задачи.

Конечные результаты всегда надежны и верны. Вам не нужно беспокоиться о том, что изгибы ослабнут. Некоторые говорят, что обжимные детали почти как сварные.

Вы можете отрегулировать силу обжима. Благодаря этому вам никогда не придется вручную решать, какое давление использовать.

Эргономичен. Ручки удобные и не вызывают утомления рук. Прорезиненная рукоятка также предотвращает соскальзывание рук.

На этот продукт предоставляется пожизненная гарантия.

Это один из самых доступных обжимных инструментов. По своему качеству он на удивление доступен.

Минусы:

Были те, кто сказал, что до сих пор испытывают усталость рук при этом.

Выбирая обжимной инструмент, обратите внимание на следующие конкретные варианты:

Какой обжимной инструмент является лучшим выбором для вас?

Более сильные обжимы: Titan Tools Обжимные клеммы для проводов с трещоткой .Вам будет сложно найти что-то более надежное и способное обеспечить более сильные обжимы в том же ценовом диапазоне, чем этот от Titan Tools. Он способен создавать самые сильные обжимы без повреждения провода, особенно при обжиме стыковых термоусадочных соединителей.

Недорогой выбор: Hilitchi Профессиональные клеммы для изолированных проводов Соединители Инструмент для обжима с трещоткой. Сделайте себе одолжение и купите этот инструмент. Он не только имеет dable, но и обладает всеми функциями, которые вы ищете в обжимном инструменте — долговечностью и эргономикой.На ощупь приятно, в руке не слишком тяжелая и не слишком легкая. Он имеет хороший вес, что позволяет выполнять работу по обжиму, но не утомляет ваши руки.

Универсальный обжимной инструмент: Обжимные инструменты IWISS . Если вам нужно что-то, что может работать с различными проводами, это отличный выбор для вас. Он хорошо справляется со своей работой и оставляет после себя красивые и надежные изгибы. Сам инструмент немного дороже, чем остальные инструменты в этом списке, но все же находится в доступном и доступном ценовом диапазоне.

Регулируемое давление: Инструмент для обжима изолированных электрических разъемов Wirefy . Это единственный обжимной инструмент в этом списке с регулируемым давлением. С помощью этой функции вы можете создать настройку, которая будет работать на конкретном проводе, над которым вы работаете. Это исключает игру в угадывание и предотвращает повреждение обжима инструментом.

Советы по поиску подходящего обжимного инструмента: некоторые моменты, которые следует учитывать

Для выбора подходящего обжимного инструмента необходимо учесть некоторые соображения.Будьте более разборчивы и используйте следующие вещи, чтобы определить, какой обжимной инструмент является более идеальным выбором для ваших нужд:

Рабочий объем

Как правило, ручные обжимные инструменты больше подходят для небольших объемов работ — тех видов работ, которые вы просто делаю изредка. Более тяжелые нагрузки потребуют использования автоматических инструментов, таких как пневматический пресс. Но по-прежнему разумно учитывать, насколько велик ваш рабочий объем, чтобы определить, может ли используемый вами обжимной инструмент работать с различными приложениями, которые вы намереваетесь использовать. Обжимной инструмент начального уровня может легко выйти из строя при использовании на более сложных работах.

Калибр для проволоки

Не следует покупать инструмент для обжима, не зная, с каким калибром провода вы работаете. Эти инструменты различаются размерами проводов, с которыми они могут работать. В конечном итоге вы можете купить обжимной инструмент, который слишком велик для калибра провода, с которым вы работаете.

Еще один важный фактор, который следует учитывать при выборе размера обжимного инструмента, — это его профиль.Профиль обжима позволяет узнать, какой штамп вы собираетесь использовать. Как правило, производители включают в себя шпаргалку о том, какой обжимной пресс с какими матрицами работает.

Гарантия

Для вашего терминала вы можете проверить гарантийные характеристики. В гарантии могут быть некоторые спецификации, которые будут определять, какую марку и тип обжима следует использовать. Например, спецификации могут зависеть от бренда. Несоблюдение этого может привести к аннулированию гарантии на терминал.

Определите типы обжимных инструментов

Когда вы начнете поиск лучшего обжимного инструмента, вы, вероятно, встретите довольно много из них. Существуют специальные инструменты для обжима, такие как Crimper PK 95, который специально используется для обжима верхних соединителей. Эти обжимные инструменты подходят для штампов SK.

Для неизолированных обжимных инструментов используется обжимной пресс ETA 66. Этот инструмент также можно использовать для опрессовки неизолированных кабельных наконечников.

Советы по получению наилучшего обжимного соединения

После того, как вы уложили провод, осторожно поместите его в инструмент. Убедитесь, что провода вставлены правильно. Если вы используете храповой инструмент, дайте ему немного времени, прежде чем отпустить.

Если вы используете втулку или термоусадочную трубку, сначала убедитесь, что втулка установлена, а затем ее необходимо сжать. Для выполнения этой задачи используйте термофен. После этого аккуратно вставьте проволоку в инструмент.

Недостаточная обжимка — это плохо, потому что это может привести к появлению зазоров между проводами.Излишняя влага может попасть между проводами и вызвать коррозию. Провода также могут ослабнуть со временем. С другой стороны, вы также хотели бы избежать чрезмерного обжима. Это может происходить часто и быть более опасным, потому что его труднее обнаружить. Только когда система действительно выйдет из строя, вы увидите последствия чрезмерного обжима.

Заключение

Теперь, когда вы все это знаете, важно найти лучшие инструменты для металлообработки, которые будут работать для ваших конкретных нужд. Мы можем помочь вам найти инструменты с функциями, которые будут работать с вашими конкретными предпочтениями.

Deutsch Crimpers — WireCare.com

Стоимость аренды 29,00 в неделю

С вашей кредитной карты будет снята полная сумма Стоимость инструмента $ 299.00 сразу при оформлении заказа. Это будет действовать как залог и предоплата арендной платы. Вы можете хранить инструмент сколь угодно долго за предоплату в неделю.

Wirecare кредитует вашу карту в день возврата инструмента на сумму 299,00 долларов за вычетом общего количества недель, в течение которых инструмент находился в вашем распоряжении, умноженное на 29,00. Недели исчисляются со дня доставки инструмента до дня его получения на нашем предприятии. По истечении 11-й недели инструмент остается в вашем распоряжении или возвращается в любое время за счет кредита, определяемого состоянием инструмента.

Все арендованные инструменты проверяются перед отправкой и подтверждается правильность их работы.

В случае возврата инструмента сломанным или уничтоженным, арендатор несет полную ответственность за его ремонт в размере полной стоимости инструмента. Эти инструменты прочные, но с ними следует обращаться осторожно, чтобы не повредить их.

Внутренние клиенты получат этикетку возврата UPS для использования при отправке инструмента обратно на наш объект. Его следует хранить вместе с коробкой, чтобы не потерять. За потерянные метки кредит не будет.Инструменты следует упаковать в их оригинальную упаковку, чтобы обеспечить безопасный возврат.

На международном рынке инструмент не будет поставляться с этикеткой возврата, чтобы отправить его обратно. Международные клиенты должны отправлять обратно, используя лучший способ доставки по вашему выбору. Инструменты следует упаковать в их оригинальную упаковку, чтобы обеспечить безопасный возврат.

Мы рады предложить эту услугу аренды инструмента нашим уважаемым клиентам. Мы понимаем, что эти инструменты дороги и могут не уместиться в ограниченном бюджете.Мы разработали эту услугу, чтобы даже с ограниченным бюджетом вы могли использовать лучшие инструменты для правильного выполнения своей работы.

Лучшие устройства для обжима проволоки по прочности, производительности и долговечности

Какие устройства для обжима проволоки самые лучшие?

Мы выбрали инструмент для обжима клемм Titan Tools 11477 как лучший инструмент для обжима проводов, так как они предоставляют пользователю большие возможности, имеют губки с цветовой кодировкой, позволяющие пользователю выполнить правильный обжим, и им можно управлять одной рукой.Он сделан из стали, поэтому он очень прочный и недорогой по сравнению со многими другими вариантами.

Поиск инструментов всегда может оказаться непосильной задачей, особенно если вы не знаете, что искать. Те, кто использует инструменты на регулярной основе, знают, какие бренды являются надежными и какие функции они могут найти в каком инструменте. Кроме того, есть те, кто плохо знаком с покупкой инструментов и не уверен в своей покупке.

Если вам нужно соединить два провода или определенные типы металлов, вам, вероятно, понадобится набор для обжима проводов.Приобретая их, вы найдете множество вариантов, некоторые из которых предоставляют больше, чем просто возможность обжима, некоторые работают только для определенных проводов и другие отличия.

Как и при любой покупке, вам следует изучить устройства для обжима проводов и рассмотреть проект, над которым вы работаете, прежде чем принимать решение.

Пять лучших инструментов для обжима проволоки Отзывы

Чтобы найти лучшие устройства для обжима проволоки, мы внимательно изучили рейтинги и обзоры множества вариантов. Из всех рассмотренных нами устройств для обжима проволоки мы выбрали следующие пять устройств для обжима проволоки, исходя из их характеристик, универсальности, долговечности и цены.

Лучшие устройства для обжима проводов в целом — Titan Tools 11477 Обжимные устройства для клемм с храповым механизмом

Что вам понравится: Губки имеют цветовую маркировку, поэтому, даже если вы ничего не знаете об обжиме проводов, вы можете выбрать правильное сжатие с помощью этого инструмента.

Titan Tools 11477 Инструмент для обжима клемм с храповым механизмом, возможно, лучший из существующих.Рукоять имеет удобный захват и дает хороший рычаг. Эти особенности наряду с храповым механизмом означают, что вы можете справиться с работой одной рукой.

Фиксированная прочная стальная губка с цветными знаками делает его инструментом, который может использовать каждый. Сталь, которая делает этот инструмент прочным и долговечным, также делает его немного тяжелым. Вы также можете обнаружить, что он хорошо обжимает медные провода, но со стальными проводами дело обстоит иначе. Он стоит от 20 до 25 долларов, что означает, что некоторые варианты дороже, а другие — дешевле.

Плюсы:

• фиксированная сильная губка,
• челюсть с цветовой кодировкой,
• удобный и адекватный захват,
• хорошее кредитное плечо,
• позволяет управлять одной рукой

Минусы:

сталь
• делает его немного тяжелее,
• может не работать со стальной проволокой

Лучший инструмент для обжима проводов на бюджетном мультитуле Irwin Vise-Grip

Что вам понравится: Этот инструмент может удовлетворить большинство ваших потребностей в ремонте электричества и электропроводки.

Мультитул Irwin Vise-Grip, на мой взгляд, один из лучших инструментов для работы с проволокой. Он может зачищать, разрезать, тянуть и обжимать как изолированные, так и неизолированные провода. Хотя он не обязательно предназначен для этого, он оказался достаточно прочным, чтобы прорезать винты.

Кромки с индукционной закалкой позволяют заточить инструмент во время использования. Челюсть подпружинена, поэтому она помогает вам набрать обороты, а ручки, которые вы держите, мягкие и удобные. Этот инструмент для обжима проводов стоит менее 15 долларов и имеет полную пожизненную гарантию.

К сожалению, у этого, казалось бы, идеального инструмента есть свои недостатки. Некоторые люди считают, что ручки должны открываться слишком широко, а инструмент слишком длинный, поэтому его можно использовать время от времени, но не постоянно.

Плюсы:

• отличная цена,
• полная пожизненная гарантия,
• челюсть с усилителем пружины,
• точит при использовании,
• может выполнять несколько задач, таких как отрезание и зачистка проводов,
• сильный,
• мягкие ручки

Минусы:

• может показаться слишком длинным или должен открываться слишком широко

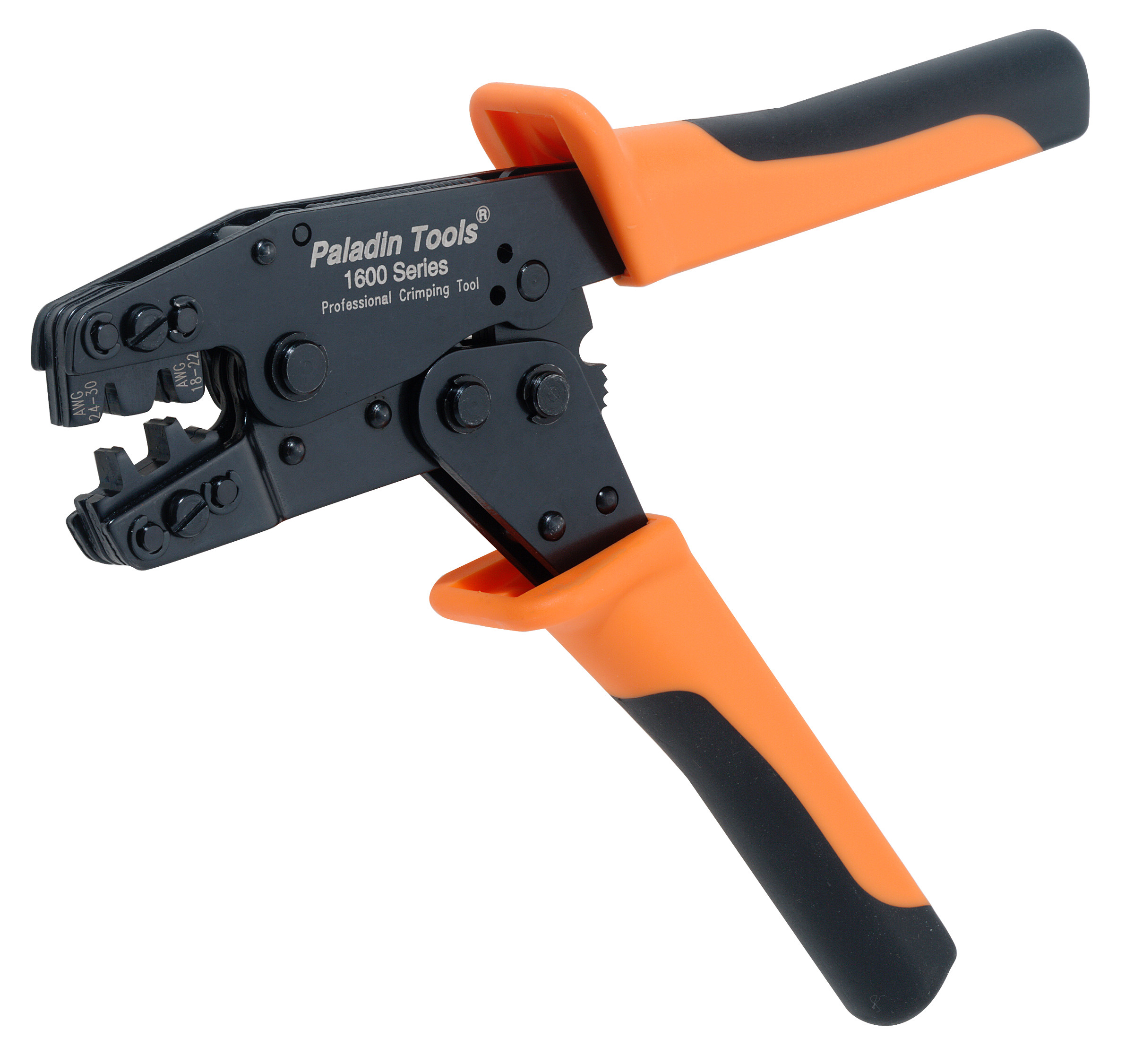

Лучший профессиональный инструмент для обжима проводов — Профессиональный инструмент для обжима изолированного провода Hilitchi

Что вам понравится: Этот инструмент для обжима обеспечивает лучший обжим, уменьшая боль и усталость ваших рук.

Профессиональный инструмент для обжима изолированного провода с трещоткой Hilitchi — очень удобный инструмент, который всегда под рукой. Храповик и саморазъемный фиксатор делают опрессовку намного проще и менее болезненной. Эти функции также обеспечивают лучший обжим, чем это возможно с обычной парой.

Они также настоятельно рекомендуются в качестве устройств для обжима автомобильных проводов. Вам может потребоваться некоторое время, чтобы привыкнуть к использованию этого инструмента, но как только вы это сделаете, это будет отличный инструмент. Из-за того, что он немного велик, может быть трудно попасть в ограниченное пространство.Наконец, этот инструмент только обжимает — он не предназначен для резки или зачистки.

Плюсы:

• отличная цена,
• саморегулирующийся храповой механизм,
• замок самораскрывающийся,
• точный обжим,
• легкий и компактный,
• облегчает работу,
• инструмент для тяжелых условий эксплуатации,
• отлично подходит для автомобильных нужд

Минусы:

• обжимной единственный инструмент,
• слишком велик для некоторых областей,
• кривая обучения

Лучший инструмент для обжима электрических проводов — Wirefly Ratcheting Обжимной инструмент

Что вам понравится: Регулируемое усилие обжима и функция храпового механизма этого обжимного устройства обеспечивают точный сплошной обжим.

Обжимной инструмент Wirefly Ratcheting с эргономичной нескользящей рукояткой помогает предотвратить усталость рук и запястий. Рычаг быстрого снятия также снимает с вас часть работы. Хотя это определенно не самый дорогой вариант, есть и более дешевые варианты.

Отличной особенностью является включенная пожизненная гарантия на случай повреждения из-за производственного брака. Некоторые пользователи заявляют, что челюсти острые и прорежут покрытие во время обжима. Наконец, многие считают, что для того, чтобы сжать его, нужны обе руки, поэтому, скорее всего, это не операция одной рукой.

Плюсы:

• эргономичные и нескользящие ручки,
• регулируемое усилие обжима,
• быстросъемный рычаг,
• с храповым механизмом для надежного обжима,
• Пожизненная гарантия

Минусы:

• более дорогой вариант,
• не операция одной рукой,
• острая губка может прорезать термоусадочные соединители

Лучший инструмент для обжима проволоки для тяжелых условий эксплуатации — E-Z Red B795 Инструмент для обжима для тяжелых условий эксплуатации

Что вам понравится: Этот обжимной инструмент дает вам 50 настроек обжима.

Обжимной инструмент для тяжелых условий эксплуатации E-Z Red B795 — один из самых дорогих вариантов на рынке. Губки обеспечивают треугольный обжим благодаря запатентованной треугольной конструкции E-Z Red. Этот инструмент также дает вам хорошие возможности во время работы.

Обжимной пресс оказывает одинаковое давление по всей области обжима, а также предоставляет вам 50 различных настроек обжима, которые должны охватывать любую работу, которую вы должны выполнить. К сожалению, некоторые из этих наборов не обеспечивают герметичность.

При такой высокой цене большинство людей ожидает лучшей производительности. Фактически, некоторые пользователи считают, что некоторые более дешевые варианты предлагают более стабильные обжимы, хотя у некоторых пользователей с этим нет проблем.

Плюсы:

• треугольный обжим,
• равное давление,
• 50 настроек обжима для любых нужд

Минусы:

• очень дорого,
• некоторые настройки не обеспечивают герметичность обжима

Заключение

Когда вы ищете набор инструментов для обжима проволоки, вы столкнетесь со многими вариантами.
