Обжимка кабеля rj 45. Обжимка кабеля RJ-45: пошаговая инструкция и рекомендации

Как правильно обжать кабель RJ-45. Какие инструменты понадобятся для обжимки. Какие существуют схемы обжимки RJ-45. Какие ошибки нужно избегать при обжимке кабеля. Как проверить качество обжимки RJ-45.

Что такое обжимка кабеля RJ-45 и зачем она нужна

Обжимка кабеля RJ-45 — это процесс крепления коннектора RJ-45 к концу сетевого кабеля «витая пара». Эта процедура необходима для подключения компьютеров и сетевого оборудования к локальной сети или интернету.

Основные причины, по которым выполняется обжимка кабеля RJ-45:

• Создание патч-кордов нужной длины для соединения устройств
• Ремонт поврежденных сетевых кабелей
• Прокладка новой сетевой инфраструктуры
• Модернизация существующей сети

Правильная обжимка обеспечивает надежное соединение и высокую скорость передачи данных. Некачественная обжимка может привести к проблемам со связью и снижению производительности сети.

Необходимые инструменты для обжимки кабеля RJ-45

Для качественной обжимки кабеля RJ-45 потребуются следующие инструменты:

• Обжимной инструмент (кримпер) для RJ-45
• Коннекторы RJ-45
• Кабель витая пара нужной категории (Cat5e, Cat6 и т.д.)
• Кусачки для зачистки изоляции
• Тестер сетевых кабелей

Обжимной инструмент — ключевой элемент. Он позволяет надежно зафиксировать провода в коннекторе и обрезать их излишки. Качественный кримпер обеспечивает стабильное усилие обжима и долговечность соединения.

Пошаговая инструкция по обжимке кабеля RJ-45

Процесс обжимки кабеля RJ-45 включает следующие этапы:

1. Отрежьте кабель нужной длины с небольшим запасом
2. Снимите внешнюю изоляцию кабеля на 2-3 см
3. Расплетите витые пары и выровняйте провода
4. Расположите провода в нужном порядке согласно выбранной схеме
5. Отрежьте провода ровно, оставив 1-1,5 см
6. Вставьте провода в коннектор до упора
7. Поместите коннектор в кримпер и сожмите рукоятки до щелчка
8. Проверьте качество обжимки визуально и тестером

При обжимке важно следить, чтобы все провода попали в нужные каналы коннектора и были обжаты равномерно. Некоторые кримперы имеют храповый механизм, обеспечивающий полный цикл обжима.

Стандартные схемы обжимки кабеля RJ-45

Существует две основные схемы обжимки кабеля RJ-45:

• T568A
• T568B

Схема T568B является более распространенной и используется в большинстве сетей. Порядок проводов в ней следующий:

1. Оранжево-белый
2. Оранжевый
3. Зелено-белый
4. Синий
5. Сине-белый
6. Зеленый
7. Коричнево-белый
8. Коричневый

Схема T568A отличается расположением оранжевой и зеленой пар. Важно использовать одинаковую схему на обоих концах кабеля.

Типичные ошибки при обжимке кабеля RJ-45

При обжимке кабеля RJ-45 следует избегать следующих распространенных ошибок:

• Неправильный порядок проводов
• Недостаточная длина зачистки внешней изоляции
• Слишком сильное или слабое обжатие коннектора
• Неполная вставка проводов в коннектор
• Использование некачественных коннекторов
• Повреждение проводов при зачистке

Даже небольшая ошибка может привести к проблемам с подключением или снижению скорости передачи данных. Поэтому важно внимательно следить за каждым этапом обжимки.

Проверка качества обжимки кабеля RJ-45

После обжимки необходимо проверить качество соединения. Для этого можно использовать следующие методы:

• Визуальный осмотр коннектора
• Проверка тестером сетевых кабелей
• Подключение кабеля к устройствам и проверка связи
• Измерение скорости передачи данных

Тестер позволяет проверить правильность разводки проводов и целостность соединения. Некоторые модели также измеряют длину кабеля и выявляют обрывы или короткие замыкания.

Особенности обжимки экранированных кабелей

Экранированные кабели (FTP, STP) требуют особого подхода при обжимке:

• Необходимо использовать специальные экранированные коннекторы
• Экранирующую оплетку кабеля нужно соединить с металлическим корпусом коннектора
• Требуется более мощный кримпер для обжатия металлического экрана
• Важно обеспечить надежное заземление экрана

Правильная обжимка экранированных кабелей позволяет снизить уровень электромагнитных помех и повысить надежность передачи данных в сложных условиях.

Преимущества профессиональной обжимки кабелей RJ-45

Хотя обжимку кабеля RJ-45 можно выполнить самостоятельно, профессиональная обжимка имеет ряд преимуществ:

• Гарантированно высокое качество соединения
• Использование профессиональных инструментов и материалов
• Соблюдение всех стандартов и требований
• Экономия времени при большом объеме работ
• Возможность обжимки сложных типов кабелей

Профессионалы обладают опытом и навыками, позволяющими быстро и качественно выполнить обжимку даже в сложных условиях. Это особенно важно при создании крупных сетевых инфраструктур.

Обжимка кабеля RJ-45 на дому, обжать интернет кабель недорого с выездом

Cервисный центр “Remontbuka” — Качественный ремонт компьютеров, ноутбуков

Telegram

Whatsapp

Спецпредложения

все

Новые статьи

все

Вторник, 15 ноября 2016

Замена аккумуляторов в планшете

Среда, 09 апреля 2014

Установка программ на планшет

Среда, 09 апреля 2014

Прошивка планшетов

Вторник, 18 марта 2014

Замена экрана

Вторник, 18 марта 2014

Замена USB разъема

Ремонт компьютеров

Обжимка кабеля

Существуют разные способы подключения к интернету, самым популярным и распространенным по праву является проводное. Как правило, входящий в квартиру кабель подключается к роутеру, а от него уже осуществляется разводка по комнатам. При этом от профессионализма мастеров, выполняющих разводку, напрямую зависит качество работы интернета.

Для разводки используется витая пара – кабель с восемью проводами. Непосредственное подключение к компьютерам осуществляется с помощью коннектора RJ-45. Именно грамотная установка коннектора представляет основную сложность. Необходимо не только правильно расположить провода в коннекторе, но и обжать его с помощью специального инструмента. Во время обжимки ножки в коннекторе прорезают изоляцию вставленных проводов, что позволяет создать надежный контакт.

Обжимка на дому (за 1 коннектор)

от  690 руб

Выезд мастера

Бесплатно

Диагностика

Бесплатно

Вызвать мастера

Разумеется, выполнить обжимку самостоятельно можно, но в этом нет особого смысла. Если требуется просто один провод с коннекторами на концах, можно купить уже готовый патч-корд. Если нужна разводка на несколько комнат, проще вызвать специалиста. Это будет не только намного надежнее, но и, в конечном счете, дешевле, так как не придется покупать инструменты для подготовки кабеля и его обжима.

Все варианты обжима без специального инструмента не выдерживают никакой критики. Они очень ненадежны – как правило, после нескольких подключений коннектора к компьютеру начинаются проблемы со связью.

Таким образом, если требуется качественное проведение интернета в несколько комнатам, да еще с установкой роутера, намного проще пригласить профессионального мастера. Он сможет обжать интернет кабель недорого и быстро, при этом все кабели будут точно отмеренной длины. Вам не придется сворачивать кольцами лишние метры кабеля, как это бывает с покупным патч-кордом, или сетовать на то, что кабель оказался коротковат.

Компания «Ремонт Бука» — профессиональная настройка интернета

Если вам нужно быстро и недорого провести интернет в комнаты квартиры или дома, обращайтесь к нам. Наш мастер немедленно приедет к вам и профессионально выполнит всю работу. Среди наших преимуществ можно отметить:

• Круглосуточный вызов специалиста.
• Качественная разводка интернета по комнатам квартиры.
• Низкие расценки.

У нас работают опытные специалисты, способные быстро справиться с любой задачей. Доверив нам проведение интернета, вы гарантированно получите качественную надежную связь.

Звоните нам ПРЯМО СЕЙЧАС!   +7(926) 220-48-60

Вверх

Обжим сетевого кабеля RJ45. — Yvision.kz

Практически ни одна локальная сеть, будь она домашней или офисной, не обходится без проводных сегментов, где компьютеры подключаются к сети с помощью кабелей. Это и не удивительно, ведь такое решение для передачи данных между компьютерами до сих пор является одним из самых скоростных и надежных.

Схемы обжима и типы сетевого кабеля (витой пары)

Обжимом витой пары называют процедуру закрепления специальных разъемов на концах кабеля, в качестве которых используются 8-контактные коннекторы 8P8C, которые обычно называют RJ-45 (хотя это несколько неверно). При этом разъемы могут быть как неэкранированными для кабеля UTP, так и экранированными для кабелей FTP или STP.

Избегайте покупки, так называемых коннекторов со вставкой. Они предназначены для использования с мягкими многожильными кабелями и для их установки требуется определенная сноровка.

Для укладки проводов, внутри коннектора нарезаны 8 маленьких канавок (по одной для каждой жилы), над которыми в конце располагаются металлические контакты. Если держать разъем контактами вверх, защелкой к себе, а вход для кабеля будет смотерть на вас, то первый контакт будет располагаться справа, а слева – восьмой. Нумерация контактов важна в процедуре обжима, так что запомните это.

Существует две основные схемы распределения проводов внутри разъемов: EIA/TIA-568А и EIA/TIA-568B.

При использовании схемы EIA/TIA-568A провода с первого по восьмой контакт укладываются в следующем порядке: Бело-зеленый, Зеленый, Бело-оранжевый, Синий, Бело-синий, Оранжевый, Бело-коричневый и Коричневый. В схеме EIA/TIA-568В провода идут так: Бело-оранжевый, Оранжевый, Бело-зеленый, Синий, Бело-синий, Зеленый, Бело-коричневый и Коричневый.

Для изготовления сетевых кабелей, используемых при коммутации между собой компьютерных устройств и сетевого оборудования в различных сочетаниях, применяется два основных варианта обжима кабеля: прямой и перекрестный (кроссовый). С помощью первого, самого распространённого варианта, изготавливаются кабели, которые используются для подключения сетевого интерфейса компьютера и прочих клиентских устройств к коммутаторам или маршрутизаторам, а так же соединения между собой современного сетевого оборудования. Второй, менее распространенный вариант, используется для изготовления кроссового кабеля, позволяющего через сетевые карты соединить напрямую между собой два компьютера, без использования коммутационного оборудования. Так же перекрестный кабель вам может понадобиться для объединения старых коммутаторов в сеть через порты up-link.

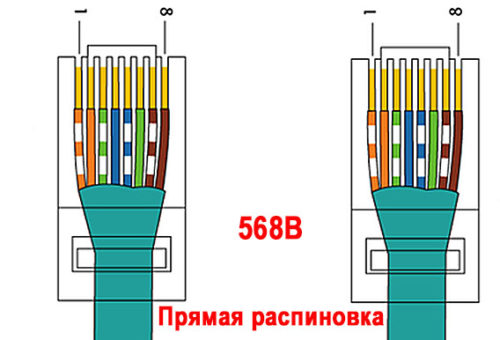

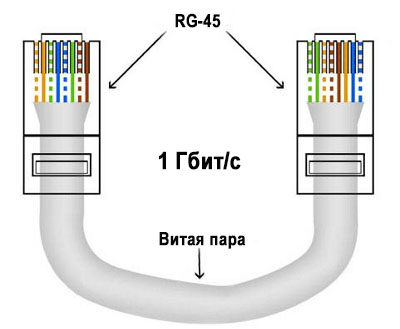

Что бы изготовить прямой сетевой кабель, необходимо оба его конца обжать по одинаковой схеме. При этом можно использовать как вариант 568А, так и 568В (применяется гораздо чаще).

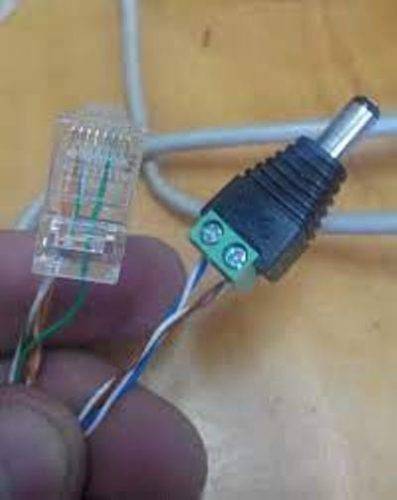

Стоит отметить, что для изготовления прямого сетевого кабеля совсем не обязательно использовать все четыре пары – будет достаточно и двух. В этом случае, с помощью одного кабеля «витая пара» можно подключить к сети сразу два компьютера. Таким образом, если не планируется высокий локальный трафик, расход проводов для построения сети можно уменьшить в два раза. Правда, учтите, что при этом, максимальная скорость обмена данными у такого кабеля упадет в 10 раз — c1 Гбит/с до 100 Мбит/c.

Как видно из рисунка, в данном примере используются Оранжевая и Зеленая пары. Для обжима второго разъема, место Оранжевой пары занимает Коричневая, а место Зеленой — Синяя. При этом схема подключения к контактам сохраняется.

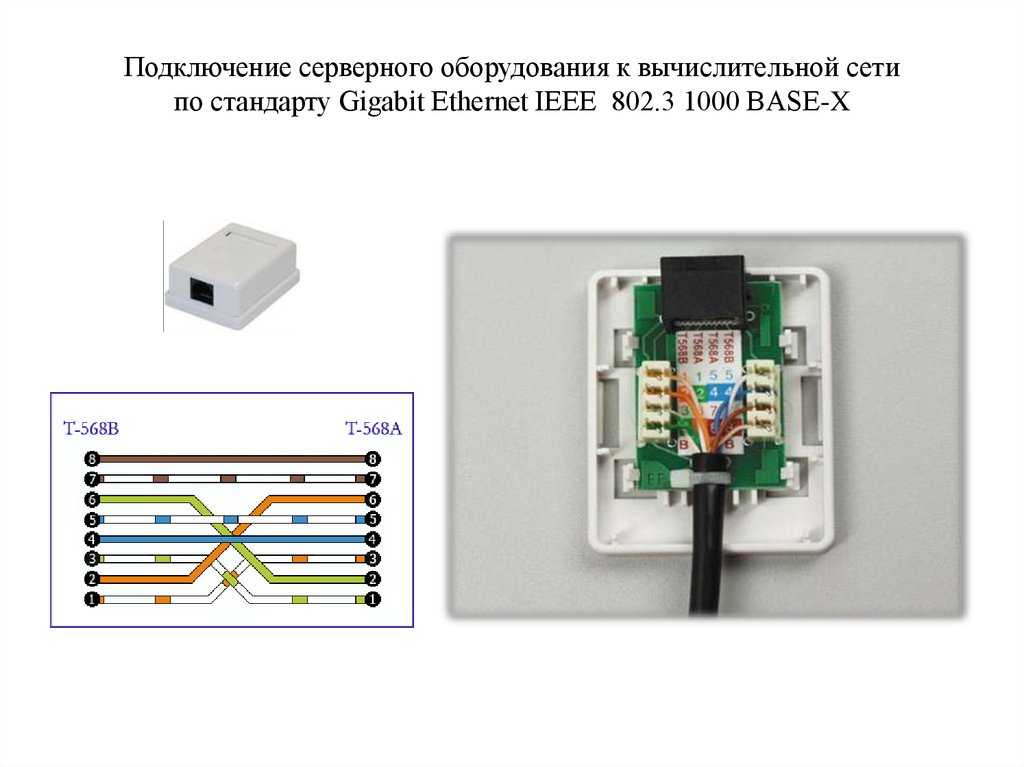

Для изготовления кроссового (перекрестного) кабеля необходимо один его конец обжать по схеме 568А, а второй – по схеме 568В.

В отличие от прямого кабеля, для изготовления кроссовера всегда требуется использовать все 8 жил. При этом перекрестный кабель для обмена данными между компьютерами на скоростях до 1000 Мбит/c изготавливается особенным способом.

Один его конец обжимается по схеме EIA/TIA-568В, а другой имеет следующую последовательность: Бело-зелёный, Зелёный, Бело-оранжевый, Бело-коричневый, Коричневый, Оранжевый, Синий, Бело-синий. Таким образом, видим, что в схеме 568А местами поменялись Синяя и Коричневая пары с сохранением последовательности.

Заканчивая разговор о схемах, резюмируем: обжав оба конца кабеля по схеме 568В (2 или 4 пары), получаем прямой кабель для соединения компьютера с коммутатором или роутером. Обжав один конец по схеме 568А, а другой по схеме 568В, получаем кроссовый кабель для соединения двух компьютеров без коммутационного оборудования. Особняком стоит изготовление гигабитного перекрестного кабеля, где требуется специальная схема.

Обжим сетевого кабеля (витой пары)

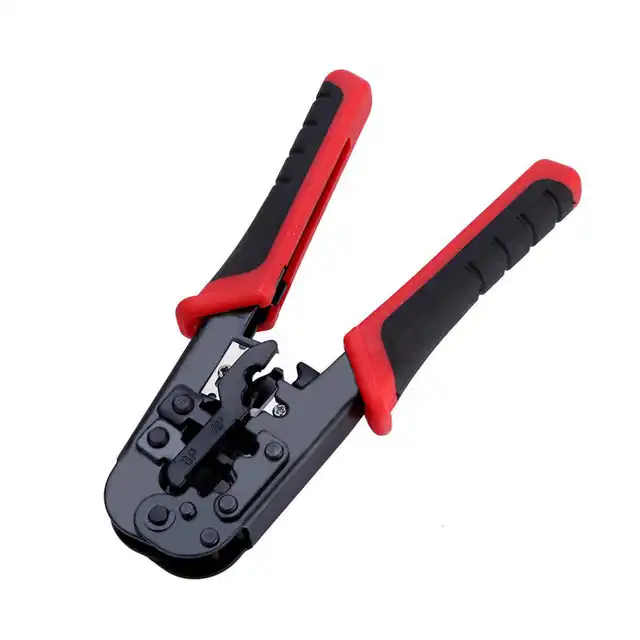

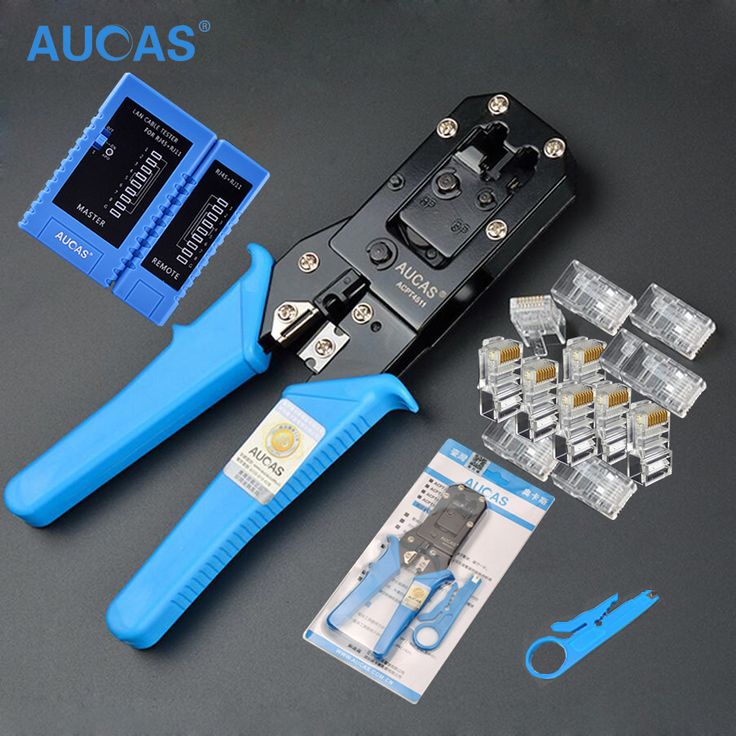

Для самой процедуры обжимки кабеля нам понадобится специальный обжимной инструмент, называемый кримпером. Кримпер представляет из себя клещи с несколькими рабочими областями.

В большинстве случаев, ближе к рукояткам инструмента, размещаются ножи для обрезания проводов витой пары. Здесь же в некоторых модификациях можно найти специальную выемку для зачистки внешней изоляции кабеля. Далее, в центре рабочей области, располагается одно или два гнезда для обжимки сетевого (маркировка 8Р) и телефонного (маркировка 6Р) кабелей.

Перед обжимкой разъемов, отрежьте под прямым углом кусок кабеля нужной длины. Затем с каждой его стороны снимите общую внешнюю изоляционную оболочку на 25-30 мм. При этом не повредите собственную изоляцию проводников, находящихся внутри витой пары.

Далее начинаем процесс сортировки жил по цветам, согласно выбранной схеме обжима. Для этого, расплетите и выровняйте провода, после чего разложите их в ряд в нужном порядке, прижав, плотно друг к другу, а затем обрежьте концы ножом кримпера, оставив приблизительно 12-13 мм от края изоляции.

Теперь аккуратно одеваем коннектор на кабель, следя за тем, чтобы жилы не перепутались, и каждая из них вошла в свой канал. Проталкивайте жилы до конца, пока они не упрутся в переднюю стенку разъема. При правильной длине концов проводников, все они должны зайти в разъем до упора, а изоляционная оболочка должна обязательно оказаться внутри корпуса. Если это не так, то вытащите жилы и несколько укоротите их.

После того, как вы одели разъем на кабель, остается его только там зафиксировать. Для этого вставьте коннектор в соответствующее гнездо, расположенное на обжимном инструменте и до упора плавно сожмите рукоятки.

Конечно, хорошо, когда дома имеется кримпер, ну а что делать, если его нет, а обжать кабель очень нужно? Понятно, что снять внешнюю изоляцию можно с помощью ножа, а для обрезки жил использовать обычные кусачки, но как быть с самой обжимкой? В исключительных случаях для этого можно использовать узкую отвертку или тот же нож.

Установите сверху на контакт отвертку и нажмите на нее так, что бы зубцы контакта врезались в проводник. Понятно, что проделать эту процедуру необходимо со всеми восемью контактами. В заключении продавите центральную поперечную часть для закрепления в разъеме изоляции кабеля.

И напоследок дам небольшой совет: Перед первой обжимкой кабеля и коннекторов купите с запасом, так как хорошо выполнить эту процедуру с первого раза получается далеко не у каждого.

Важность стабильности обжимного инструмента с проходными модульными разъемами RJ45 — simple45.com

Важность стабильности обжимного инструмента с проходными модульными разъемами RJ45

Simply45 ® — это ведущий в отрасли бренд инновационных модульных разъемов RJ45 и высокопроизводительных решений. Наша цель — улучшить качество и производительность компонентов RJ45, чтобы соответствовать требованиям к производительности для современных приложений.

Несмотря на то, что мы внесли новаторские и запатентованные инновации в модульные разъемы RJ45, также необходимо было переработать процесс обжима, используемый для крепления модульных разъемов RJ45 к кабелям LAN.

Для достижения максимальной производительности все должно работать вместе как единая система, от конструкции модульного штекера RJ45 до процесса обжима штекера и качества самого кабеля LAN.

В другом месте нашего веб-сайта мы подробно обсудили различные инновационные модульные штекеры RJ45, которые Simply45 ® представили на рынке. Теперь важно обсудить важность использования правильного обжимного инструмента для правильной заделки модульных разъемов Pass-Through RJ45.

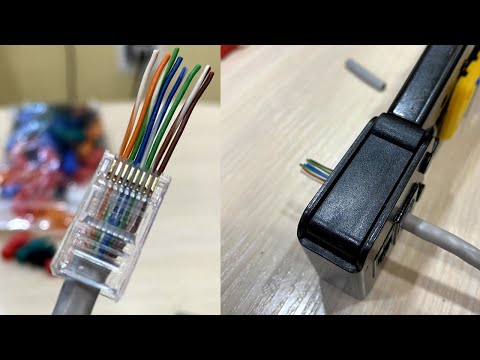

Основой хорошего инструмента для сквозного обжима разъемов RJ45 является «Стабильность». Стабильность влияет на все аспекты процесса обжима модульных разъемов RJ45. Нестабильный инструмент создает проблемы во время цикла обжима. Эти основные проблемы включают неправильную обрезку проволоки, неправильную установку штифтов и долговечность. Эти проблемы окажут значительное негативное влияние на работу сквозного модульного штекера RJ45.

Стабильный обжимной инструмент должен быть простым, а не сложным

Все мы знакомы с принципом K. I.S.S («Не усложняй, глупец»). Эта поговорка применима ко многим вещам в жизни, и с разъемами RJ45 это также важно. С обжимными инструментами чем больше у вас движущихся частей, тем сложнее становится инструмент и тем большую нестабильность вносят эти движущиеся части. Ничего из этого не годится для надежных модульных разъемов RJ45. Хороший обжимной инструмент должен иметь наименьшее количество движущихся частей, необходимых для выполнения задачи цикла обжима. Чем меньше движущихся частей, тем меньше вероятность поломки и меньше износа.

Некоторые из новых инструментов для сквозного обжима RJ45, представленных сегодня на рынке, содержат различные типы вставок и процессов, которые только усложняют процесс заделки разъемов RJ45. Они мало что делают для улучшения конечного результата, вопреки тому, что говорят вам их маркетинговые атрибуты.

Сложное всегда дорого. Кто-то хочет, чтобы вы поверили, что вам нужно потратить возмутительные цены на эффективный обжимной инструмент RJ45. Это вздор. Простой не только работает лучше, но и дешевле. Мы собираемся рассмотреть некоторые ключевые функции сквозного обжимного инструмента RJ45, которые стабильный обжимной инструмент будет выполнять очень хорошо.

Стабильность — обрезка проволоки и долговечность

Как вы знаете, если вы дочитали до этого места, сквозные модульные вилки RJ45 позволяют проводникам кабелей LAN полностью проходить через переднюю часть вилки. Это позволяет установщику легко увидеть и проверить шаблон выравнивания проводов перед обжимом (терминированием) штекера RJ45. Стабильный сквозной обжимной инструмент обрезает все провода заподлицо со штекером RJ45 при каждом подключении и в течение длительного периода времени для различных размеров кабелей локальной сети.

Звучит достаточно просто. Тем не менее, большинство имеющихся на рынке инструментов для сквозного обжима RJ45 не справляются с этой наиболее важной функцией. В большинстве обжимных инструментов RJ45 используются инструменты, изначально предназначенные для кабелей витой пары Cat3 и Cat5e. Эти кабели имеют относительно тонкие проводники (24AWG), поэтому первоначальная конструкция обжимного инструмента в течение определенного периода времени позволяла выполнять разумную работу по обрезке проводников. Однако, поскольку кабели Cat6 и 10G LAN становятся все более распространенным стандартом, недостатки этих инструментов становятся более очевидными. Что касается обрезки проводов, этим инструментам трудно последовательно обрезать все проводники заподлицо со штекером, особенно для больших проводников 23AWG.

Компания Simply45® модернизировала сквозной обжимной инструмент RJ45 для более последовательной обрезки проводников. Обжимные инструменты Simply45® включают следующие функции, обеспечивающие лучшую обрезку проводов и большую долговечность:

Храповой механизм для полного цикла сжатия.

Обжимной инструмент с храповым механизмом требует, чтобы установщик выполнил полный цикл обжима. В то время как некоторые бренды RJ45 устраняют эту функцию в своих обжимных инструментах, Simply45 ® знает, что обжимной инструмент с храповым механизмом имеет решающее значение для обеспечения правильной посадки штырей RJ45 на проводники и правильной обрезки сквозных проводов. Обжимной инструмент с храповым механизмом предотвращает неполное подключение штекера и обеспечивает обрезку проводов заподлицо.

Синхронизированные рукоятки = больше силы при меньшем усилии рук .

В обжимных инструментах Simple45® RJ45 используются синхронизированные рукоятки, которые сжимаются вместе во время цикла обжима. Эта синхронизация подает постоянное и равномерное усилие непосредственно на штепсельную розетку и на обрезку провода. Результатом является более плавный, быстрый и простой процесс обжима. Simply45 ® Сквозные обжимные инструменты RJ45 обеспечивает большее усилие, чем любой другой обжимной инструмент RJ45. Ручки инструмента раскрываются до 4,25 дюйма (108 мм). Этот рычаг обеспечивает большее усилие при меньшем усилии руки во время цикла обжима. Другие инструменты для обжима RJ45 могут работать нормально, когда вы обжимаете кабели Cat5e, но когда вы начинаете обжимать кабели LAN Cat6 или Cat6a, обычно требуется сильное сжатие обеих рук, чтобы завершить цикл обжима. Это связано с тем, что большинство других обжимных инструментов RJ45 используют только ONE рукоятка для создания обжимного усилия. В конструкции обжимного инструмента Simply45® RJ45 используются рукоятки ОБЕИХ , которые работают в тандеме, обеспечивая обжимное усилие с гораздо меньшими усилиями. Обжимать кабели Cat6 одной рукой несложно. Это снижает утомляемость рук, особенно когда вам нужно выполнить много терминаций в день.

Усиленная сталь для большей устойчивости .

Мы обернули сквозные обжимные инструменты Simple45® RJ45 усиленной сталью, чтобы обеспечить устойчивость инструмента во время цикла обжима. Когда мы проанализировали другие обжимные инструменты RJ45 на рынке, мы обнаружили, что инструменты, использующие различные вставки, вызывают большую нестабильность во время цикла обжима. Со временем эта нестабильность приводит к ухудшению обрезки проводов и неполной установке контактов RJ45 на проводники. Стабильность обжимного инструмента приводит к более плавному циклу обжима, лучшему набору штифтов, более последовательной обрезке проволоки и большей долговечности с течением времени. Это можно сравнить с поварами на кухне. Они сразу могут сказать, хороший ли у них разделочный нож. Они действительно могут почувствовать разницу в весе, ощущении, балансе, стабильности… по сравнению с дешевым ножом из Китая. Этот разделочный нож работает плавно с меньшими усилиями. В нашей отрасли профессиональным установщиком является шеф-повар, и разъемы RJ45 выполняются на его кухне. Вот почему профессиональные установщики должны использовать только лучшие профессиональные инструменты для достижения наилучших профессиональных результатов.

Усовершенствованная конструкция лезвия для обрезки .

 Инженеры Simply45® потратили много времени на разработку сквозного обжимного инструмента RJ45, который со временем обеспечивал бы стабильную обрезку проводов заподлицо с вилкой. Обжимные инструменты Simply45 ® Pass-Through RJ45 включают в себя эти инженерные разработки. Эти инженерные особенности включают в себя: Равномерное усилие, передаваемое на обрезные лезвия синхронизированными рукоятками обжимного инструмента; более стабильное обжимное гнездо; фиксированное выравнивание положения отвала, не требующее регулировки; более точный угол без изгиба лезвия; и режущее лезвие из закаленной стали с алмазной полировкой. В результате получается более аккуратная и стабильная обрезка проводов в течение многих циклов заделки.

Легкая замена лезвия .

Тупые и изношенные лезвия являются одной из причин неправильной обрезки проводов на сквозных модульных вилках RJ45. Когда мы разговаривали с профессиональными установщиками, одной из их самых больших жалоб была сложность и трудоемкость процесса замены обрезных лезвий на некоторых из этих новых инструментов для сквозного обжима RJ45, представленных на рынке. Только не с обжимными инструментами Simple45® Pass-Through RJ45. Мы делаем замену лезвий быстрой и легкой. 30 секунд — это все, что вам нужно, чтобы заменить лезвие для обрезки. Никаких корректировок не требуется. Всего один винт, и вы заменили лезвие для обрезки. Simply45® полагает, что если вы сделаете замену ножей для обрезки очень простой, установщики будут менять ножи для обрезки чаще.

Для некоторых марок сквозных обжимных инструментов RJ45 требуется диплом инженера только для замены лезвия для обрезки проводов. Многочисленные винты и детали с такими конструкциями слишком сложны и требуют слишком много времени для изготовления. Это только отпугивает установщиков от замены обрезных лезвий. Все это приводит к использованию тупых лезвий, что приводит к плохой обрезке проволоки.

Один из новейших типов сквозных обжимных инструментов RJ45 на рынке теперь требует, чтобы вы обрезали часть фактического модульного штекера RJ45, пытаясь создать обрезки проводов заподлицо. Это как «отрезать себе нос назло своему лицу». Просто подумайте о том, как часто необходимо заменять обрезное лезвие, если вам нужно разрезать твердый поликарбонатный материал пробки?

Стабильность — правильная установка штифта

Как обсуждалось выше, большинство имеющихся на рынке обжимных инструментов для сквозного соединения RJ45 рассчитаны на использование только одной рукоятки для подачи усилия, необходимого для обрезки проводников и установки штырей вилки на проводники. Это требует значительных ручных усилий, особенно при попытке заделки кабелей Cat6 и 10G LAN. Когда я смотрю демонстрацию того, как кто-то использует эти другие инструменты на кабелях Cat6 или 10G, я вижу, как они используют две руки со значительными усилиями для завершения цикла обжима. Просто посмотрите на гримасы на их лицах. Многие из вас понимают это, и когда вам нужно завершить 24 или 48 терминаций в течение дня, усталость рук становится реальной проблемой.

Другие бренды включают сложные процессы со вставками и т. п. в свои обжимные инструменты в дополнение к использованию одной рукоятки для приложения всего обжимного усилия. Общим для этих конструкций инструментов является то, что они используют непрямое или неравномерное усилие во время цикла обжима. В сложных инструментах это приводит к изгибу и перемещению во время цикла обжима. Все это можно легко перенести на процесс установки штифтов и обрезки проволоки.

Вы когда-нибудь слышали термин «выскакивает» применительно к вилкам с разъемом RJ45? Выскакивание — это когда контактный разъем RJ45 выходит из проводника и «выскакивает». Это вызывает ухудшение сигнала или выход из строя оконечной вилки. Это кошмар устранения неполадок, который, когда он окончательно идентифицирован, требует отключения вилки и повторного завершения.

Плохая конструкция модульной вилки RJ45, плохо спроектированный обжимной инструмент или усилие/давление непосредственно на вилку RJ45 — все это прямые причины выскакивания контактов. Таким образом, полная система терминации RJ45 так важна для правильной и долговечной работы терминации.

Сводка

В зависимости от количества разъемов RJ45, которые вам необходимо выполнить, при выборе модульных разъемов RJ45 и обжимных инструментов следует руководствоваться следующими общими рекомендациями:

1. Решите, хотите ли вы использовать сквозные или стандартные модульные разъемы RJ45.
2. Используйте только высококачественные модульные разъемы RJ45, специально предназначенные для используемого типа кабеля локальной сети. Помните, что «все модульные разъемы RJ45 не созданы одинаковыми».
3. Выберите инструмент для обжима модульных разъемов RJ45, рекомендованный для типов кабелей LAN, которые вы будете использовать, И инструмент, рекомендованный для используемого типа модульных разъемов RJ45.
4. Ищите простое вместо сложного.
5. Не переплачивайте.
6. Ищите хорошую гарантию. Гарантия большей длины обычно предоставляется на лучшие обжимные инструменты.

Хорошо сделанный и стабильный обжимной инструмент для сквозных разъемов RJ45 обеспечит долгие годы профессиональной работы. Обжимные инструменты Simply45 ® марки RJ45 и стандартные обжимные инструменты WE/SS представляют собой лучшие разработки и разработки для профессиональных сетевых интеграторов.

Пожалуйста, ознакомьтесь с Simply45® Обжимной инструмент на нашем веб-сайте для получения дополнительной информации и важной информации. Наша текущая линейка инструментов для обжима модульных разъемов RJ45 включает:

Simply45® Обжимной инструмент RJ45 – сквозной неэкранированный и экранированный с внутренним заземлением

Экранированный обжимной инструмент ProSeries RJ45 с внешним заземлением — сквозной и стандартный WE/SS RJ45

Универсальный обжимной инструмент RJ45 для стандартного неэкранированного кабеля WE/SS 8P8C и внутреннего заземления

Универсальный обжимной инструмент RJ45 для стандартного экранированного кабеля WE/SS 8P8C с внешним заземлением

Руководство по 4 лучшим устройствам для обжима кабелей передачи данных RJ45

Кабели Ethernet — один из самых распространенных типов технологий на планете.

Большинство людей думают о них для домашней сети. Вы подключаете свой компьютер к маршрутизатору, а маршрутизатор к модему. Но центры обработки данных также забиты кабелями Ethernet. Стойка, заполненная сетевыми коммутаторами, может содержать буквально сотни коротких и средних соединительных кабелей.

Ethernet также сильно изменился за эти годы. Кабель Cat 4 уступил место Cat 5, и теперь Cat 6 является нормой. Благодаря скорости передачи до 10 Гбит/с они могут обрабатывать в 10 раз больше данных, чем Gigabit Ethernet. Лучше всего то, что вы можете использовать кабели Cat 6 с теми же стандартными портами, что и старые стандарты.

Это связано с тем, что все стандарты Ethernet используют один и тот же стандартный разъем, называемый RJ45. RJ45 — это 8-контактный разъем, похожий на старые телефонные кабели, но большего размера. Эти разъемы надежны и просты в использовании. Однако у них есть один существенный недостаток. С таким количеством штифтов их может быть очень сложно прикрепить к проводу без обжимного инструмента хорошего качества.

Сегодня мы рассмотрим три лучших обжимных станка для кабеля передачи данных RJ45, которые можно купить за деньги. Для правильного человека любой из них может быть лучшим.

Какой из них лучше всего подходит вам? Чтобы выяснить это, нам придется глубоко погрузиться в каждое из их преимуществ и недостатков. Мы также обсудим, что делает хороший обжимной инструмент RJ45 в первую очередь. Давайте начнем!

Лучший в целом: Klein Tools Ratcheting Modular Data Cable Crimper

Основные характеристики:

• Обжим разъемов RJ11, RJ12 и RJ45.
• Термически обработанное лезвие, рассчитанное на более чем 2000 резов.
• Схема подключения на кузове.

Klein Tools — одно из самых известных имен в мире товаров для дома. Среди других их предложений мы недавно рассмотрели их самонивелирующийся лазерный уровень. Как мы и ожидали, он нас впечатлил. Поэтому нам не терпелось увидеть, что может предложить их инструмент для обжима разъемов RJ45.

Модульный обжимной инструмент Klein Tools с трещоткой для передачи данных изготовлен из прочной черной стали. Он разработан, чтобы выдерживать удары, а также быть простым в управлении. Снаружи корпус покрыт желтым пластиком. На тыльной стороне рукоятки и цевье вы заметите дополнительную черную резиновую прокладку. Это обеспечивает надежный захват и не будет болеть рука после нескольких часов работы.

В передней части корпуса вы найдете обжимной инструмент. В этой области есть два разъема: один для разъемов RJ45 и один для разъемов RJ11 и RJ12. Он поддерживает 4-, 6- и 8-контактные разъемы, если они имеют сквозную конструкцию. Что нам действительно понравилось, так это печатное руководство по подключению на боковой стороне инструмента. Имеет удобную цветную схему для четырех наиболее распространенных видов проводки.

Механизмы резки и зачистки расположены за гнёздами обжимного устройства. Оба используют одно и то же лезвие, довольно длинное. В зоне резания лезвие погружается внутрь корпуса. За зоной резки в корпусе есть полукруглый вырез, куда можно поместить провод для зачистки. Однако эта дыра немного мала. Если вы сожмете его до упора, вы не просто оголите кабель — вы перережете внутреннюю проводку.

Просто слегка надавите и поверните кабель, и это не будет проблемой. С другой стороны, термообработанное лезвие невероятно прочное. Он рассчитан на 2000 разрезов и может быть заменен в будущем, когда он со временем затупится.

Пользоваться кримпером Klein Tools очень просто. Отрежьте кабель до нужной длины, затем снимите изоляцию на дюйм или около того, чтобы открыть внутренние провода. Вставьте проходной разъем в розетку и вставьте провода в соответствии со схемой.

Затем крепко сожмите ручку. Одним движением разъем будет обжат, а лезвие обрежет лишний провод с конца. Это оставляет провода на одном уровне с концом корпуса, ничего не выступая. Встроенный храповой механизм гарантирует, что вы завершите движение. Таким образом, вы будете знать, что ваш обжим в безопасности.

Что понравилось:

• Долговечное лезвие.
• Надежная храповая операция.
• Схема подключения делает соединения безошибочными.

Что нам не понравилось:

• Отверстие съемника маленькое.

Лучшее второе место: обжимной инструмент для модульных кабелей передачи данных Paladin Tools

Основные характеристики:

• Обжим разъемов RJ11, RJ12, RJ22 и RJ45.
• Мягкая амортизирующая рукоятка.

Модульный обжимной инструмент для передачи данных Paladin Tools имеет аналогичную черную металлическую раму. Однако дизайн немного отличается. Храповой механизм полностью виден в середине челюстей, а не скрыт. Рукоятки симметричные, с оранжево-черной мягкой накладкой.

Вы также получаете немного больше совместимости. В то время как обжимной механизм имеет два разъема разъема, он поддерживает четыре разновидности. Помимо RJ45, RJ11 и RJ12, вы также можете обжимать разъемы RJ22. Как и прежде, убедитесь, что разъемы, которые вы покупаете, являются проходными. В противном случае они не будут работать должным образом.

Кусачки и инструмент для зачистки проволоки расположены дальше в губках. Как и в случае с обжимным инструментом Klein Tools, они оба имеют одно лезвие. Однако вырез для ваших кабелей немного глубже, что облегчает зачистку. Другим важным отличием здесь является лезвие, которое, по сути, является универсальным лезвием. Это далеко не так долго. Но замена очень дешевая и ее очень легко поменять.

Сама операция обжима такая же, как и раньше. Вы вставляете разъем в соответствующий разъем, зачищаете кабель, прокладываете провода и зажимаете. Когда храповой механизм достигает конца своего движения, вы знаете, что все готово.

Что понравилось:

• Обжимает самые разные штекеры.
• Храповой механизм для надежности.
• Удобная, эргономичная ручка.

Что нам не понравилось:

• Цена немного завышена.

Лучшая альтернатива: инструмент для обжима данных Southwire

Основные характеристики:

• Обжим разъемов RJ11, RJ12, RJ22 и RJ45.
• Ручки закрываются на замок для удобства хранения.

Southwire — еще один известный производитель электрооборудования. Некоторое время назад мы рассмотрели их тестер непрерывности, и нам понравилось то, что мы увидели. Поэтому решил, что было бы неплохо проверить их обжимной кабель для передачи данных.

Каркас инструмента для обжима данных Southwire, как и у двух последних обжимных инструментов, изготовлен из прочной черной стали. У него есть пара черных ручек с оранжевыми вставками, которые идеально подходят для вашей руки.

Материал рукоятки — мягкая резина, благодаря чему ее очень удобно держать в руке. Кроме того, в одну из ручек встроен механизм блокировки. Когда инструмент не используется, вы можете соединить обе ручки вместе, чтобы обеспечить его безопасное хранение.

Два разъема разъема находятся ближе к передней части. Вы можете использовать их для вилок RJ45, RJ11, RJ12 или RJ22. Работа довольно проста, с храповым механизмом, который позволяет узнать, когда обжим надежен. Просто убедитесь, что используете сквозные разъемы, и все будет хорошо.

Как и в последних двух обжимных станках, режущий и зачищающий механизмы расположены за губками. Однако вместо одного лезвия в инструменте для обжима данных Southwire используется пара лезвий, что делает разрезы более чистыми. С другой стороны, вам придется заменить вдвое больше лезвий, когда придет время. С другой стороны, замена довольно доступна.

Что понравилось:

• Простая конструкция замка.
• Надежная храповая система.
• Обжимает самые разные вилки.

Что нам не понравилось:

Не работает с разъемами некоторых марок.

Лучший бюджет: обжимной инструмент UbiGear Network

Основные характеристики:

• Обжим разъемов RJ11, RJ12, RJ22 и RJ45.
• Включает отдельный инструмент для зачистки проводов.

Инструмент для обжима сетей UbiGear имеет черную стальную раму, как и другие инструменты. Однако обжимная головка имеет три гнезда, по одному на четырех-, шести- и восьмиконтактные разъемы. Это упрощает использование разъемов RJ45, RJ11, RJ12 и RJ22. Пока это сквозной разъем, он будет работать.

Примечание. Мы можем получать комиссию за покупки по нашим ссылкам без дополнительных затрат. Учить больше.

Толстые и прорезиненные синие и черные ручки обеспечивают удобный захват. Между ними по направлению к петле находятся кусачки со съемным лезвием и наковальней. Оба сменные, но конструкция кажется довольно прочной.

Цена очень доступная, что отлично подходит для разовых проектов. Однако, как и большинство недорогих вариантов, кримпер UbiGear несовершенен. Наконечник имеет пару маленьких выступов, которые могут заблокировать внешние провода разъема.

Когда вы протягиваете провода, вы должны идеально выровнять их. Если они не находятся точно в нужном месте, они могут зацепить, погнуть и заклинить весь механизм. Затем нужно вынуть провода из разъема и начать все сначала. Но пока вы очень осторожны, это не должно быть проблемой.

Наряду с самим обжимным инструментом в комплект входит отдельный инструмент для зачистки проводов. Это простая желтая пластиковая палочка с расщелиной посередине и встроенным лезвием. С одной стороны лезвия пластик имеет зубчатую форму, что позволяет зачищать кабели разных размеров. В этом нет ничего необычного, но он выполняет свою работу.

Что нам понравилось:

• Разрезает, зачищает и обжимает широкий спектр разъемов.
• Доступный.

Что не понравилось:

• Ненадежный обжимной механизм.

Как выбрать лучший инструмент для обжима кабеля передачи данных

Все четыре инструмента для обжима кабеля данных являются надежным выбором. Но что, если вы ищете что-то другое? Как выбрать лучший кримпер? Вот на что следует обратить внимание:

• 9Поддержка разъема 0003 . В дополнение к разъемам RJ45 вы также можете работать с другими разновидностями. Вилки RJ11 и RJ12 все еще довольно распространены, и разумно иметь обжимной инструмент, который их поддерживает. Также не помешает, если ваш обжимной инструмент работает с разъемами RJ22, RJ10 или RJ9.
• Штифтовая опора — в разных схемах подключения используется разное количество проводов — иногда на одном и том же разъеме. Чтобы убедиться, что вы можете работать со всеми разновидностями, убедитесь, что ваш кримпер поддерживает 4-, 6- и 8-контактные схемы.
• Долговечность . Если вы покупаете обжимной инструмент для одноразового домашнего проекта, долговечность не имеет большого значения. Но если вы собираетесь использовать обжимной инструмент изо дня в день, вам нужно, чтобы он выдерживал любые нагрузки. Ищите прочную стальную конструкцию. Ручка может быть с пластиковым или резиновым покрытием для удобства. Но если на раме есть пластик, поищите в другом месте.
• Эргономика – Неудобный захват или неудобная конструкция могут вызвать сильный дискомфорт после продолжительного использования. Ищите щипцы, которые удобно и легко держать. Опять же, это больше беспокоит профессионалов, которые будут регулярно использовать обжимной инструмент.

Окончательный вердикт

Итак, какой из этих обжимных станков для кабеля передачи данных RJ45 подходит именно вам? Давайте рассмотрим то, что мы узнали сегодня, начнем с модульного обжимного устройства для кабеля передачи данных с храповым механизмом Klein Tools.

В целом это был наш лучший выбор, в основном из-за схемы подключения. Диаграмма не понадобится опытным специалистам. Но если вам нужно только время от времени обжимать кабель для передачи данных, приятно иметь под рукой. Нам также понравилось термообработанное лезвие, которое при необходимости можно заменить. Это делает его более долговечным, чем обычные обжимные инструменты, где тупое лезвие тупится навсегда.

Модульный обжимной инструмент для передачи данных Paladin Tools — еще один отличный выбор. У него нет схемы подключения. Но у него такой же надежный храповой механизм. Он также поддерживает разъемы RJ22. Лезвие не такое красивое, но его очень легко заменить. А благодаря большим и удобным рукояткам он отлично подходит для крупных проектов.

Инструмент для обжима данных Southwire имеет свои сильные и слабые стороны. Он так же универсален, как обжимной инструмент Paladin Tools, но с модернизированным двойным лезвием для резки проволоки. Если у вас часто возникают проблемы с чистыми разрезами, вы будете очень довольны. Нам также понравился механизм блокировки, который облегчает переноску.

Обжимной инструмент UbiGear Network Crimping Tool — это самый доступный обжимной инструмент для кабеля передачи данных в нашем списке. Для большинства приложений он будет выполнять свою работу без каких-либо проблем. Нам особенно понравился дизайн кусачек. Тем не менее, это может быть немного сложно, когда вы подключаете провода через разъем.
