Принципиальная схема радиоприемника. Принципиальные схемы радиоприемников: от простых до сложных конструкций

Как устроены принципиальные схемы различных типов радиоприемников. Какие основные элементы входят в состав радиоприемника. Как работают отдельные каскады и узлы радиоприемников. Какие виды схем используются в современной радиоаппаратуре.

Что такое принципиальная схема радиоприемника

Принципиальная схема радиоприемника — это графическое изображение всех электронных компонентов устройства и соединений между ними с использованием стандартных условных обозначений. На принципиальной схеме показывается полный состав радиодеталей, входящих в конструкцию приемника:

• Резисторы
• Конденсаторы
• Катушки индуктивности
• Трансформаторы
• Полупроводниковые приборы (диоды, транзисторы, микросхемы)
• Переключатели и другие коммутационные элементы

По принципиальной схеме можно проследить весь путь прохождения сигнала от антенны до громкоговорителя и понять, как работает каждый каскад приемника. Это основной конструкторский документ, по которому выполняется сборка и настройка радиоаппаратуры.

Основные функциональные узлы радиоприемника

Несмотря на большое разнообразие конструкций, любой радиоприемник содержит несколько основных функциональных узлов:

1. Входные цепи и усилитель высокой частоты (УВЧ)
2. Преобразователь частоты (в супергетеродинных приемниках)
3. Усилитель промежуточной частоты (УПЧ)
4. Детектор
5. Усилитель низкой частоты (УНЧ)
6. Система автоматической регулировки усиления (АРУ)
7. Система автоматической подстройки частоты (АПЧ)

Рассмотрим, как эти узлы отображаются на принципиальных схемах различных типов радиоприемников.

Схема простейшего детекторного приемника

Детекторный приемник — самый простой тип радиоприемника, не требующий источника питания. Его принципиальная схема содержит минимум элементов:

• Входной колебательный контур (L1, C1)
• Детектор на диоде VD1
• Нагрузка детектора R1
• Телефоны BF1

Работа детекторного приемника основана на выделении огибающей амплитудно-модулированного сигнала с помощью нелинейного элемента — диода. Настройка на нужную радиостанцию осуществляется изменением емкости конденсатора C1.

Схема приемника прямого усиления

Приемник прямого усиления содержит несколько каскадов усиления высокой частоты на транзисторах или микросхемах. Типовая схема включает:

• Входной колебательный контур
• 1-2 каскада УВЧ
• Детектор
• 1-2 каскада УНЧ

Основные преимущества приемников прямого усиления — простота конструкции и настройки. Недостатки — низкая избирательность и чувствительность. Такие схемы применяются в простых бытовых приемниках.

Принципиальная схема супергетеродинного приемника

Супергетеродинный метод приема позволяет значительно улучшить характеристики радиоприемника. Структурная схема супергетеродина включает следующие основные каскады:

1. Входные цепи
2. УВЧ
3. Смеситель
4. Гетеродин
5. УПЧ
6. Детектор
7. УНЧ
8. Система АРУ
9. Система АПЧ

Принцип работы супергетеродина основан на преобразовании принимаемого сигнала в сигнал фиксированной промежуточной частоты. Это позволяет оптимизировать усиление и селекцию сигнала.

Схемы приемников на интегральных микросхемах

Современные радиоприемники строятся на специализированных интегральных микросхемах, содержащих большинство функциональных узлов. Типовая схема FM-приемника на микросхеме включает:

• Входные цепи (L, C)
• Микросхему (содержит УВЧ, смеситель, гетеродин, УПЧ, частотный детектор, УНЧ)
• Минимум внешних элементов (резисторы, конденсаторы)

Применение специализированных микросхем позволяет значительно упростить схему и конструкцию приемников при сохранении высоких технических характеристик.

Особенности схем различных типов радиоприемников

Принципиальные схемы радиоприемников могут существенно различаться в зависимости от их назначения и диапазона принимаемых частот. Рассмотрим особенности некоторых типов:

Схема приемника длинных и средних волн

Приемники ДВ и СВ диапазонов обычно имеют входные цепи с ферритовой антенной. В качестве гетеродина часто используется LC-генератор. УПЧ настраивается на частоту 465 кГц.

Схема КВ-приемника

Коротковолновые приемники имеют более сложные входные цепи с несколькими поддиапазонами. Применяется кварцевая стабилизация частоты гетеродина. УПЧ может иметь несколько каскадов для повышения избирательности.

Схема УКВ ЧМ-приемника

Приемники FM-диапазона имеют высокочастотные входные цепи. Применяется схема с двойным преобразованием частоты. Детектор — частотный дискриминатор или фазовый детектор.

Как читать и понимать принципиальные схемы радиоприемников

Чтение принципиальных схем требует знания условных графических обозначений радиодеталей и понимания принципов работы основных узлов. Вот несколько рекомендаций по анализу схем:

1. Определите тип приемника (прямого усиления, супергетеродин и т.д.)
2. Выделите основные функциональные блоки
3. Проследите путь прохождения сигнала
4. Обратите внимание на цепи питания и коммутации
5. Проанализируйте схемы отдельных каскадов

При возникновении вопросов обращайтесь к справочникам по радиоэлектронным компонентам и типовым схемотехническим решениям.

Программы для создания и моделирования схем радиоприемников

Для разработки принципиальных схем радиоприемников применяются различные САПР электроники. Наиболее популярные программы:

• OrCAD
• Altium Designer
• KiCad
• DesignSpark PCB

Эти системы позволяют не только создавать схемы, но и моделировать работу отдельных узлов и всего устройства в целом. Это значительно упрощает процесс проектирования радиоаппаратуры.

Заключение

Принципиальные схемы радиоприемников отражают всю внутреннюю структуру устройств и позволяют понять принципы их работы. Развитие элементной базы привело к значительному упрощению схемотехники современных приемников при сохранении высоких технических характеристик. Однако знание классических схемных решений остается важным для понимания основ радиотехники.

Принципиальная схема радиоприемника

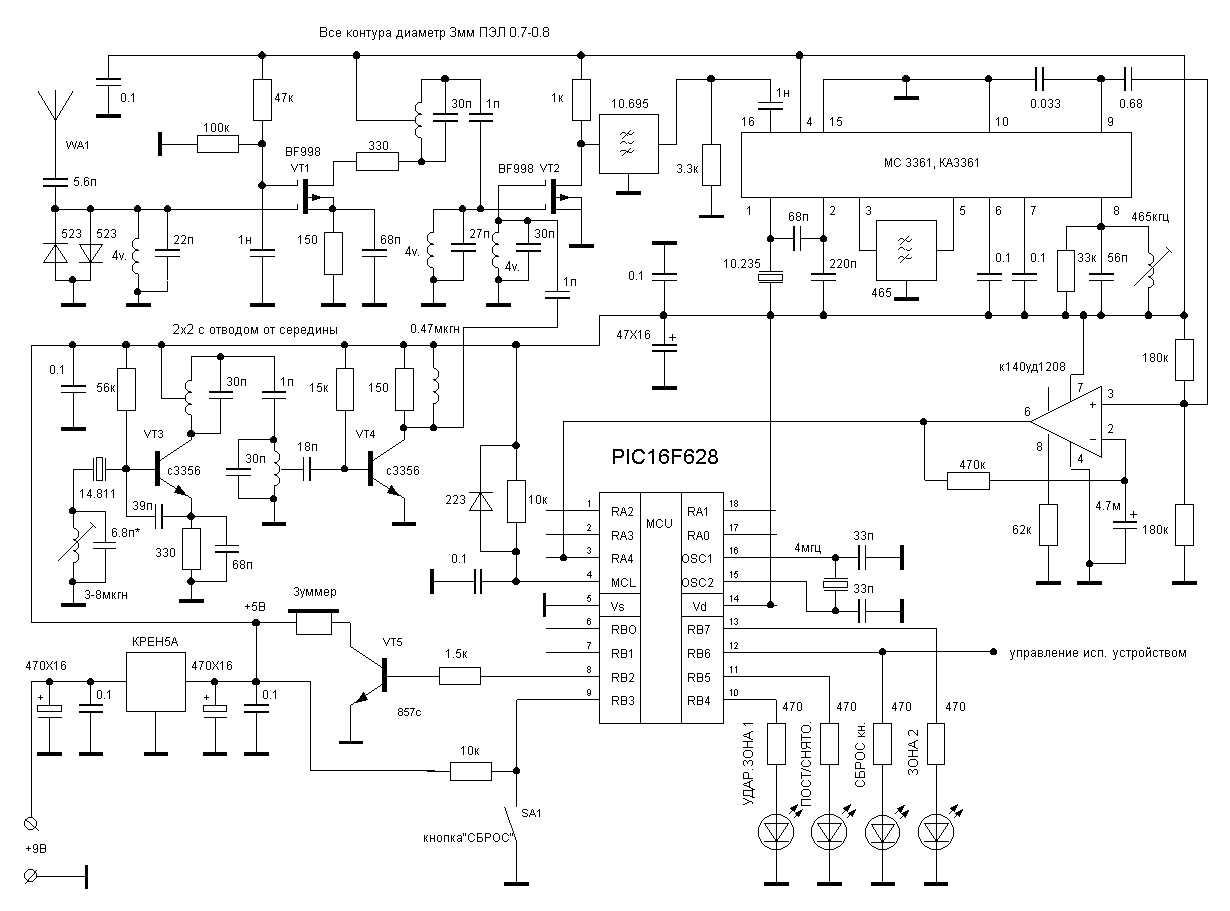

Приводится обобщенная структурная схема и математическая модель функционирования систем. Порядок численных расчетов, Схема подключения разъема X1 блока управления. Порядок регулировки датчика удара SG и датчика VG подробно описаны. Принципиальная схема радиоприемника Турист

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Малогабаритные FM приемники китайского производства (PA22429, SC1088, TDA7040)
• Ламповый радиоприемник «Стрела» спустя пол столетия
• «Океан-205»
• Радиоприёмник прямого усиления
• Радиоприемник «Бархан»
• Радиоприемник «Бархан»
• Руководства по эксплуатации радиоприемников
• Структурные схемы радиоприемников.

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Радиоприемник на одном транзисторе. Простая электроника 3

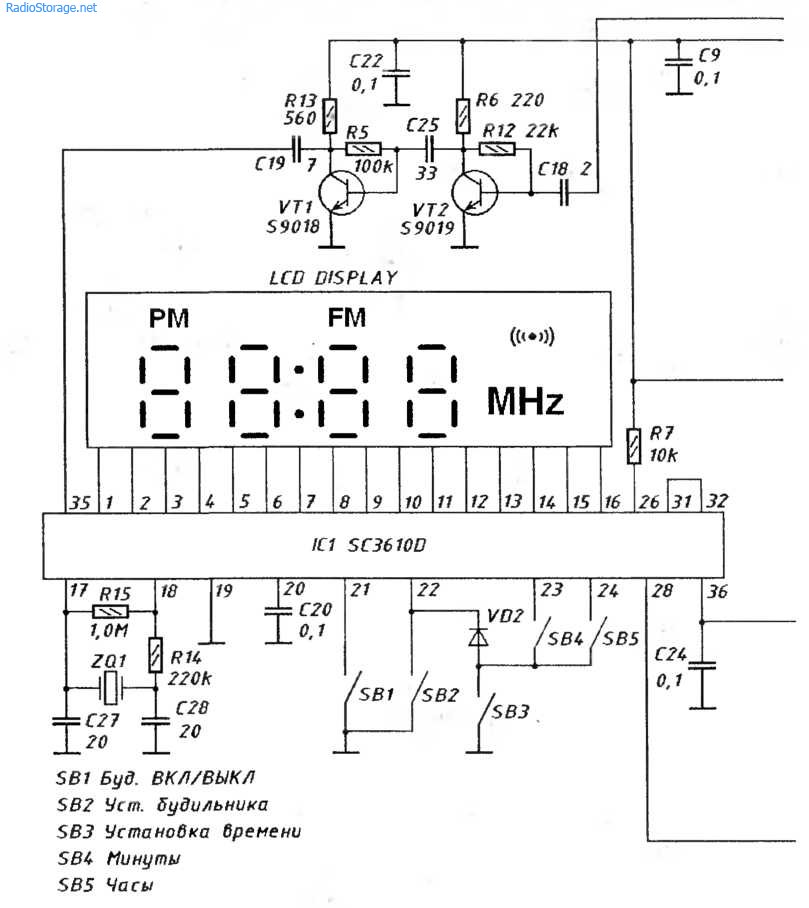

Малогабаритные FM приемники китайского производства (PA22429, SC1088, TDA7040)

Других существенных отличий схемы не имеют. На рис. А эти динамики продаются. Более подробную информацию об этом можно узнать, кликнув по картинке Ретро Авто. Худлжники в Полоцке. Время Луны. Интерконтиненталь Мисс Мира. Ну что? Что-то модное бы Автомобиль Штирлица Редчайший суперкар Тут как в сказке — скрипнула дверь!

Почем нынче звезды? О городах Беларуси Дворец Паскевичей Музыкальная столица? Анастасия жила в Слуцке Гродно. Карта Петербурга. Карта автодорог Беларуси. Карта Беларуси. Цены на авто. Страны, столицы. Карта дорог России. Спидола Принципиальная схема радиоприемника Спидола Поиск по сайту. Это страна замков! Экскурсии по Минску. Минск х сегодня. Фотографии Минска. Минский тракторный МТЗ. Минский автобусный МАЗ.

На главную. Китайское авто. Еще Китайское авто. Самое безобразное авто. Кто такой «Мул». Про Тольятти. А где Тольятти. Про Автоваз.

Лада Гранта. Лада Калина. Первый российский спорткар. Самое смешное авто. Китайское авто Что такое Брабус. Город Тольятти. Жигулевские горы. Жигулевская ГЭС. Где находится ГАЗ. Ремонт генератора. Популярные иномарки. ГАЗ — Ермак. Ведь могут же!!! Немецкий Орёл!!! Мазовский капотник. Где пройти техосмотр. Двери — гильотина! Президентский ЗИЛ. Авто царя Николая 2.

Форд-Т Троцкого. Сталинский ЗИС. Гагаринская Чайка. ЗИЛ Брежнева. Охотничий джип. Авто маршала Жукова. Авторынок Малиновка. Авторынок Ждановичи. Время работы рынка. Где находится рынок. Устройство Болида. Мерседес Брежнева.

Мерседес Штирлица. Знаменитый ЗИМ. Народный Жук. Как правильно питаится.

Бил Гейц от подиума. Мисс Мира. Мисс Беларусь. Кинофестиваль Листопад. Мисс Интерконтиненталь. Художник Малявин. Художник Кустодиев. Популярные экскурсии. Музыкальный театр. Театр «Христофор». Цирк Шапито. Игорь Растеряев. Список турфирим Минска. Фотостудия в Минске. Туристическая карта Минска. Pogoda в Минске. Инфо vic mail. Спидола Принципиальная схема радиоприемника Спидола Принципиальная схема радиоприемника Спидола No Comment?

Обои для компьютера. Экскурсии по Беларуси. Евровидение Мобильный патруль! Модные юбки 2. Модные юбки 3. Модные юбки 4. Модные юбки 5.

Ламповый радиоприемник «Стрела» спустя пол столетия

Принципиальная схема его дана на рис. Для платы блока ВЧ-ПЧ на схеме указаны только контакты для подсоединения внешних цепей. Блок представляет собой законченный функциональный узел, состоящий из двух каскадов: УВЧ, собранном на транзисторе Т1 ГТБ , и гетеродинного преобразователя частоты, выполненного на транзисторе Т2 ГТА. Сигнал с телескопической антенны через конденсатор связи С8 поступает на катушку связи L1. Для обеспечения наибольшего коэффициента передачи и наименьшего уровня шумов, широкополосный входной контур L2 , C1 , С2 выполнен ненастраиваемым и имеет индуктивную связь с антенной.

Дете́кторный приёмник — самый простой, базовый, вид радиоприёмника. Не имеет Ради улучшения характеристик схему иногда усложняли: вводили элементы согласования входа приёмника с антенной, добавляли второй и.

«Океан-205»

В настоящее время широко распространенное УКВ ЧМ-радиовещание охватывает все большие географические и частотные диапазоны. Популярность радиоприемников УКВ растет с каждым днем. Предлагаемый радиоприемник рис. Принципиальная схема радиоприемника. Сигнал радиочастоты поступает с антенны на широкополосный контур, состоящий из С1, С2, L1 и емкости переходов VT1. Контур имеет слабый резонанс на частоте МГц. Применение такой схемы включения позволило обойтись без перестройки входных цепей при работе в диапазонах «УКВ» и «FM». Затем сигнал усиливается дополнительно VT2, нагрузкой которого является согласующий трансформатор Т1. Применение Т1 позволило отказаться от дополнительного контура. Дальнейшее преобразование происходит внутри DA1.

Радиоприёмник прямого усиления

Устройство и особенности конструкции радиоприемника можно показать по схемам. Различают три вида схем приемников: принципиальную, монтажную и блок-схему. Принципиальная схема показывает все элементы приемника в их условном обозначении и взаимосвязи. По принципиальной схеме можно проследить весь путь сигнала от антенны до громкоговорителя и судить о сложности и особенностях конструкции данного приемника. Монтажная схема служит для правильного размещения отдельных элементов и узлов на шасси приемника.

Есть Латвия М, практически в состоянии близкому к идеальному. Ответов:

Радиоприемник «Бархан»

RU Техническая документация сайт создан для оказания помощи в поисках документации по различным устройствам бытового и промышленного назначения. Настройка приёмников при помощи ГКЧ, Соболевский. Основные технические данные Диапазон принимаемых волн частот : длинные волны 2 —,3 м — кгц средние волны ,4—,9 м —1 кгц короткие волны: 75—52 м 3,95—5,7 Мгц , 49 м 5,85—6,3 Мгц , 41 м 7—7,4 Мгц , 31 м 9,5—9, Мгц , 25 м 11,7—12,1 Мгц Чувствительность радиоприемника: с внутренней магнитной антенной в диапазонах ДВ и СВ Не более 12 при номинальной выходной мощности Электрическая принципиальная схема.

Радиоприемник «Бархан»

В данном посте будет рассказ об очень интересном раритетном экземпляре: радиоприемник «Стрела» модель года рождения сейчас ему 55 лет. Досталось мне это гениальное творение советских техников от моей бабушки, которой я предложил его отремонтировать и оставить на память. Несмотря на столь большой возраст аппарат очень хорошо сохранился. Хорошо помню как этот приемник слушала еще моя прабабушка в селе, а отец даже сделал длинную спиральную антенну из медного провода для улучшенного приема дальних радиостанций. Мне уже тогда было интересно что же это за стеклянные трубочки светятся внутри, которые заставляют говорить и петь эту симпатичную коробочку. Прошло немало времени и теперь этот приемник не включить в розетку, поскольку проводники потеряли свою гибкость и при изгибе просто ломаются да и внутри непонятно что уже творится.

Как сделать коротковолновый радиоприемник SSB (LSB) 3,5 МГц — схема принципиальная и фото любительского приёмника.

Руководства по эксплуатации радиоприемников

В настоящее время находят применение приемники прямого усиления, регенеративные, суперрегенеративные, супергетеродинные с одинарным и двойным преобразованиями частоты. Рассмотрим более подробно структурные схемы приемника прямого усиления и супергетеродинного. Входная цепь ВЦ выделяет полезный сигнал из всей совокупности колебаний, наводимых в антенне от различных радиопередатчиков и других источников электромагнитных колебаний, ослабляет мешающие сигналы.

Структурные схемы радиоприемников.

ВИДЕО ПО ТЕМЕ: КАК ТЕЧЁТ ТОК В СХЕМЕ — Читаем Электрические Схемы 1 часть

Детектор выполнен по схеме с удвоением напряжения на диодах VD4 и VD5. Нагрузкой детектора по постоянному току является цепь R28, R29, R Предоконечный каскад на германиевом транзисторе VT7 нагружен на цепь, состоящую из резистора R23 и последовательно включенных с ним диодов VD2 и VD3. Выходной каскад — двухтактный, с бестрансформаторным согласованием.

Забыли пароль?

Пользователь интересуется товаром MP — Силовое реле с тремя режимами работы, для управления электроприборами мощностью до 4. Пользователь интересуется товаром MPop — Силовое реле с опторазвязкой для управления электроприборами мощностью до 4 кВт 20А. Пользователь интересуется товаром MP Laurent — Ethernet-реле 28 каналов. Приглашаем Вас в фирменные магазины в Москве Подробнее. Приглашаем Вас в фирменные магазины в Санкт-Петербурге Подробнее. Набор предназначен для сборки FM приемника своими руками.

По всему сайту В разделе Везде кроме раздела Search. Войти через: vk. Файлы Прикладная литература Досуг Радиолюбителям Бытовая приемно-усилительная радиоаппаратура Радиоприемники.

Схемы приемников 1-V-2 на двух транзисторах (СВ, ДВ)

Приемник, принципиальная схема которого приведена на рис. 1, предназначен для громкоговорящего приема сигналов местных радиостанций на участках длинноволнового а средневолнового диапазонов (260-1 800 м). Он питается от трех элементов типа 332 и потребляет ток порядка 6— 8 ма.

Принципиальная схема приемника

Усилитель ВЧ собран на транзисторе Т1 по схеме с общим эмиттером. Необходимый режим работы определяется резисторами R1—R3.

Рис. 1. Принципиальная схема приемника для СВ, ДВ.

Нагрузкой каскада усиления ВЧ служит высокочастотный дроссель Др1, включенный в коллекторную цепь транзистора Т1. На этом дросселе выделяется усиленное высокочастотное напряжение, которое через конденсатор С5 подается на детектор Д1, в качестве которого можно использовать любой точечный диод.

Детектор Д1 преобразует высокочастотное напряжение, в результате чего на нагрузке детектора — резисторе R5 выделяется напряжение звуковой частоты. А постоянная составляющая тока, которая образуется в результате детектирования, замыкается через дроссель Др2.

Переменная составляющая низкой частоты с резистора R5 через конденсатор С6 и катушку связи L2 подается в цепь базы транзистора Т1 для усиления.

Фильтр, образованный цепочкой R3, С4, не допускает попадания в цепь балы высокочастотной составляющей усиленного сигнала и тем самым предохраняет каскад от самовозбуждения. Конденсатор С4, который имеет малое емкостное сопротивление, выполняет еще одну функцию: он замыкает один конец катушки связи L2 (через конденсатор С3) на эмиттер транзистора Т1.

Нагрузкой транзистора Т1 по низкой частоте служит резистор R4. На нем выделяется усиленное напряжение низкой частоты.

Как видно из пояснений, в первом каскаде приемника сигнал принятой радиостанции усиливается дважды: первый раз по высокой частоте, второй — по низкой.

Каскады усиления, в которых осуществляется двукратное усиление сигнала на различных частотах, называются рефлексными. В приемниках прямого усиления на транзисторах такие каскады нашли широкое применение.

Выходной каскад работает в режиме усиления мощности и собран на транзисторе Т2 по схеме с общим эмиттером. Необходимое напряжение смещения на базу транзистора Т2 подается через резистор R6, а усиливаемый низкочастотный сигнал — через конденсатор С7.

В качестве громкоговорителя используется электромагнитный капсюль типа ДЭМШ с бумажным диффузором. Громкоговоритель включен непосредственно в коллекторную цепь транзистора Т2. Для улучшения качества звучания выходной каскад охвачен отрицательной обратной связью (через конденсатор С8).

В качестве антенны используется катушка L1 с ферритовым стержнем 600НН длиной 75 и диаметром 8 мм. Катушка L1 намотана непосредственно на ферритовый стержень и имеет 250 витков провода ПЭЛШО 0,15.

Катушка L2 намотана на цилиндрическом каркасе нз плотной бумаги и свободно перемещается вдоль ферритового стержня. Она имеет 8— 12 витков провода ПЭЛ 0,25, Положение катушки L2 относительно L1 подбирается опытным путем.

Высокочастотные дроссели Др1, Др2 выполнены на кольцах диаметром 7 мм из феррита 600НН. Оба дросселя содержат по 200 витков провода ПЭЛ 0,1.

Конденсатор переменной емкости С2 — односекционный, выпускаемый специально для любительских приемников. Можно применить и любой другой конденсатор с максимальной емкостью порядка 350 пф, например, фирмы «Тесла».

Выключатель В1 управляется ручкой настройки приемника. В конструкции использованы резисторы и конденсаторы: УЛМ-0,12, КДС, ПМ, ЭМ и др.

Приемник смонтирован на гетинаксовой панели размером 55x34x1 мм, которую крепят в корпусе над капсюлем ДЭМШ-1. Корпус приемника имеет размеры 106X72X30 мм.

Он изготовлен из органического стекла. F-сли имеется возможность приобрести корпус от приемника ЦС-1, то в нем легко разместить все детали схемы и батарею 3336Л. В этом случае используют имеющиеся в нем конденсатор переменной емкости, выключатель питания н гнездо для капсюля ДЭМШ-1.

Однако следует учесть, что пределы изменения емкости переменного конденсатора С2, встроенного в корпус приемника ЦС-1, меньше, чем указанные на рис. 1. Поэтому диапазон частот, перекрываемый входным контуром L1, С2, сузится.

При исправных транзисторах с коэффициентом усиления более 40— 50 и при правильном монтаже приемник сразу же начинает работать. Практически его настройка сводится к подгонке режимов транзисторов и определению границ диапазона принимаемых частот.

Ток коллектора транзистора Т1, величина которого не должна превышать 1 ма, устанавливают резистором R1. Ток коллектора транзистора Т2, устанавливаемый резистором R6, не должен превышать 7 ма. Диапазон частот, перекрываемый контуром L1, С2, подбирается обычным путем.

Чувствительность приемника можно увеличить, если расположить дроссель Др1 вблизи катушки L1. В этом случае при соответствующем положении дросселя Др1 возникает положительная обратная связь, которая повышает общий коэффициент усиления приемника, значительно увеличивает чувствительность и избирательность приемника.

Плавную регулировку величины положительной обратной связи можно осуществить, если предусмотреть возможность поворота дросселя Др1 вокруг своей оси. Дроссель следует расположить на расстоянии 2— 3 см от катушки L1 магнитной антенны. Выводы от дросселя нужно выполнить гибкими проводниками.

Такая система регулировки обратной связи была применена в приемнике, выпускавшемся московской фабрикой культтоваров Главкоопкультторга Центросоюза.

Для приема более отдаленных мощных радиостанций к приемнику следует подключить внешнюю антенну, для чего предусмотрено специальное гнездо. Приемник обеспечивает уверенный прием радиостанций на расстоянии более 100 км.

Принципиальная схема приемника (вариант 2)

Другой вариант схемы подобного приемника приведен на рис. 2. Первый каскад работает в режиме рефлексного усиления, так как в нем, так же как и в предыдущей схеме, осуществляется одновременное усиление низкочастотного и высокочастотного сигналов.

Необходимое напряжение смещения на базу транзистора Т1 подается через резистор R1. Нагрузкой ВЧ усилителя для высокочастотной составляющей коллекторного тока транзистора Т1 служит дроссель Др1, для низкочастотной составляющей — резистор R2.

Рис. 2. Схема простого радиоприемника на двух транзисторах.

Детектирование высокочастотного сигнала осуществляется по однополупериод-ной схеме удвоения напряжения. Применение такой схемы позволяет увеличить коэффициент передачи детектора, а следовательно, и чувствительность всего приемника.

Переменная составляющая низкой частоты с резистора R2 подается на базу транзистора Т2, выполняющего функции оконечного усилителя.

Данная схема неоднократно повторялась в различных вариантах и показала хорошие результаты. Налаживание схемы особых затруднений не вызывает. Сначала устанавливают указанные на схеме режимы работы транзисторов (для подобных приемников они типовые и поэтому в ряде случаев не указываются).

Для получения необходимых величин коллекторных токов подбирают сопротивления резисторов R1, R3. Затем, если требуется изменить диапазон частот, перекрываемый приемником, подбирают число витков катушки индуктивности L1 и уточняют положение катушки связи L2 на ферритовом стержне.

При использовании в качестве источников питания аккумуляторов типа Д-0,06 подобный приемник легко размещается в футляре размером 90X56X25 мм. Там же располагается капсюль тнпа ДЭМШ-1 с диффузором диаметром 45 мм. Ферритовый стержень 600НН диаметром 8 мм укорачивается до 85 мм.

При необходимости увеличить выходную мощность приемников следует добавить еще по одному каскаду усиления НЧ.

В завершение

В схемах рис. 1, 2 могут быть применены транзисторы Т1— МП492, МП423, ГТ309В, ГТ309Г, П403, П402, П401; Т2— МП39, МП40, МП41, МП42, П15 и др.

В районах где нет местных мощных радиостанций, в приемниках, выполненных по схемам рис. 1 или рис. 2, громкоговоритель следует заменить телефоном, подобран оптимальный ток коллектора транзисторов Т2.

Следует также отметить, что чувствительность рассмотренных приемных устройств в значительной мере зависит от того, насколько правильно установлен режим работы транзисторов Т1 Поэтому нужно экспериментальным путем тщательно подобрать сопротивление резисторов R1.

В публикации были рассмотрены миниатюрные транзисторные приемники, которые можно собрать на двух транзисторах — рекомендуем начинающим радиолюбителям!

Источник: С. Л. Матлин — Радиосхемы (пособие для радиокружков), 1974г.
