Обзор мультиметров цифровых: ТОП-8 лучших мультиметров на Алиэкспресс в 2020 – 2021 году — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Содержание

ТОП-8 лучших мультиметров на Алиэкспресс в 2020 – 2021 году

Независимо от того, являетесь вы профессиональным электриком или же обывателем, в процессе выполнения своей работы вам обязательно пригодится такой универсальный и инновационный прибор, как мультиметр. С его помощью можно легко узнать различные параметры: значение сопротивления, напряжение и силу тока, целостность электроцепи и другое. Функционально мультиметр заменяет несколько измерительных устройств: вольтметр, амперметр, омметр. Одним словом, такой прибор будет незаменим в быту. Ну а о том, каким он бывает, как с умом подойти к выбору, и какие модели стоят вашего внимания — вы узнаете далее.

Виды мультиметров на Алиэкспресс: отличия цифровых мультиметров от аналоговых

Для начала давайте разберемся, какими бывают мультиметры. Существуют два основных типа: аналоговый и цифровой.

В аналоговом мультиметре результаты измерений считывают по движению стрелки относительно измерительной шкалы, на которую нанесены значения. Цена таких мультиметров значительно ниже цифровых. Чтобы научиться измерять аналоговым мультиметром, нужно потратить несколько больше времени, поскольку их основным недостатком является погрешность в результатах измерений.

В случаях, когда требуются более точные результаты замеров, приоритетно использование цифрового мультиметра. Цифровая техника постепенно становится стандартом. Ее главным отличием является то, что результаты измерения отображаются на специальном экране. Также, цифровые приборы обладают более высокой точностью и простотой использования, так как нет необходимости разбираться во всех тонкостях измерительной шкалы.

Рейтинг лучших современных мультиметров с Алиэкспресс

ANENG XL830L

Открывает наш топ бюджетная модель ANENG XL830L. Компактный и доступный в цене прибор способен измерять напряжение постоянного и переменного тока, сопротивление, звуковую непрерывность. В его арсенале возможностей также есть режим проверки диодов и транзисторов. Мультиметр оснащен маленьким ЖК-дисплеем с синей подсветкой. На задней части корпуса расположена наклонная подставка, которая позволяет устанавливать прибор на поверхность. Измеряет сопротивление в 200-2k-20k-200k-2M, а постоянный ток в диапазоне 200u-2m-20m-200m-10A. Работает от классической кроны 9V 6F22. Из преимуществ отметим кнопку памяти и автоматическое отключение подсветки через 7 секунд.

Из минусов товара покупатели отмечают посредственное качество комплектных щупов и заметную погрешность при измерениях. Невзирая на все недостатки, товар стоит своих денег. Он отлично подойдет для редких случаев использования в быту. Но если же вы более продвинутый пользователь и вам важна точность и качество мультиметра — советуем присмотреться к более дорогостоящим моделям в нашем топе.

Посмотреть на Aliexpress

All sun EM3081

На втором месте нас ждет All sun EM3081. Корпус прибора представляет собой пенал, отчего он крайне удобен в переноске. Этот малыш может поместиться даже в карман джинс. Внутри пенала находятся несъемные щупы. Величина измерения мультиметра выбирается ползунком. EM3081 может определять постоянный ток 200mA, переменное 200V/600V и постоянное напряжение 2V/20V/200V/600V, а также сопротивление в диапазоне 2k/20k/200k/2000k. Результаты выводятся на маленький ЖК-дисплей без дополнительной подсветки. При этом отсутсвует измерение транзисторов. Питается от одной батарейки AAA.

В основном отзыве о товаре положительные. Однако, некоторые отмечают малую длину щупов из-за необычной конструкции и их посредственное качество. В целом, товар подойдет для домашнего применения, но не советуем возлагать на него большие надежды, если вы продвинутый пользователь.

Посмотреть на Aliexpress

RICHMETERS RM113D НТС

Следующим в списке идет RICHMETERS RM113D НТС. Питание прибора осуществляется за счет трех батареек ААА. Обратите внимание, что их нужно докупить отдельно. Корпус мультиметра выполнен из пластика в черно-оранжевых цветах. Качество сборки хорошее. У прибора классический круглый переключатель режимов. Пользователи хвалят его и за удобное выключение. Для того, чтобы прекратить работу, необходимо всего лишь повернуть колесо до упора в одну из сторон. Модель способна измерить практически всё, кроме индуктивности. Диапазон измерения сопротивления солидный — 600/6K/60K/600K/6M/60M Ohm, как и измерение ёмкости 60nF/600nF/6uF/60uF/600uF/6mF/100mF. Выпускается в шести модификациях с существенными отличиями в колчиестве функций. В комплекте идут 2 запасных предохранителя.

Результаты отображаются на большом ЖК-дисплее с подсветкой. RM113D НТС обладает такими полезными функциями, как автовыключение и автоматический выбор пределов измерения. В нем также имеется встроенный фонарик, индикатор скрытой проводки и измерение ёмкости. Для удобства крепления, на задней части предусмотрен магнит. Но при покупке обратите внимание на то, что магнит установлен не на всех моделях. В целом, большинство отзывов о товаре — положительные. Покупатели довольны соотношением цена-качество.

Посмотреть на Aliexpress

RICHMETERS RM101

Встречайте четвертого кандидата — RICHMETERS RM101. Питание устройства осуществляется за счет двух батареек ААА. Набора функций данного прибора вполне достаточно как для любительских задач, так и для профессиональных работ. В его арсенале имеются такие функции, как: измерение напряжения, тока, сопротивления, емкости конденсаторов, частотомер, измеритель скважности импульсов и даже тестер диодов. В отличие от большинства аналогов из своей ценовой категории, при измерении переменного напряжения и тока, данный прибор отображает True RMS значения. Выбор диапазонов измерения производится автоматически. При этом динамик работает громко и четко, работать приятно.

Стоит отметить и удобства в использовании мультиметра: он легко помещается в руку и может быть установлен на поверхности при помощи откидной рамки. У RM101 достаточно большой ЖК-экран, подсвечивающийся белым цветом. Продаётся в 5 вариантах, выбирайте конкретную модель под свои задачи. Например модель RM102 умеет измерять температуру. Из недостатков отметим традиционно невысокое качество штатных щупов, лучше сразу заменить на другие.

Посмотреть на Aliexpress

BSIDE adm92cl

Далее нас встречает BSIDE adm92cl. Данный мультиметр можно назвать по-настоящему профессиональным. Он ориентирован на выездные работы в сложных условиях. Автономность дают 2 батарейки AAA. Благодаря компактным габаритам и удобному дизайну, прибор поддается управлению даже одной рукой. Для еще более комфортного измерения один щуп фиксируется на корпусе. Вы за считанные секунды сможете сменить режим и произвести нужные измерения. Отличия между моделями ADM92 и ADM92CL только в цветном экране у последнего. Для безопасности прибора установлен классичекий заменяемый предохранитель. При малом уровне заряда тестер активирует индикацию и через некоторое время отключится.

BSIDE ADM92CL измеряет постоянный и переменный ток, напряжение, сопротивление, емкость, частоту и температуру. Как и в предыдущих средне бюджетных моделях, в нем также присутствует автоматический выбор диапазонов измерения. Помимо всего вышеперечисленного, модель выделяется и своим цветным ЖК-дисплеем с нестандартным горизонтальным расположением. Если же вы искали надежного напарника для выполнения важных работ по доступной цене, то

adm92cl — это то, что вам нужно.

Посмотреть на Aliexpress

MUSTOOL MT8206

MUSTOOL MT8206 выглядит как обычный цифровой мультиметр, но на самом деле это устройство 2-в-1, которое также служит еще в качестве осциллографа. В комплекте с прибором, помимо сопутствующих элементов, прилагается и чехол для хранения. Прибор измеряет все нужные величины: тока, сопротивления, напряжения, емкости и частоты. Он также может удерживать форму волны и данные по измерению. Хранит в памяти 100 наборов данных и 10 сигналов. При этом производитель напоминает, что MT8206 создан для работы в полевых условиях, так как стационарную модель будет лучше.

Из дополнительных бонусов стоит отметить, что у мультиметра есть кнопка переключения в “бесшумный режим”. Что касаемо дисплея: он оснащен HD-разрешением и хорошей яркостью. Независимо от угла обзора, все показатели будут хорошо видны. Качество пластика отличное, прибор лежит в руке удобно.

Посмотреть на Aliexpress

UNI-T UT61A

Седьмое место в топе заслуженно достается UNI-T UT61A. UNI-T — это несомненный лидер в производстве мультиметров на рынке. Компания имеет три исследовательских центра, два завода и вспомогательные фабрики. Ее продукция отличается высоким качеством и соответствует всем мировым стандартам. В первую очередь, прибор UT61A может похвастаться своей компактностью и надежностью. Размеры 180 х 87 х 47 мм и устойчивая подставка. Для подключения идёт кабель с интерфейсом RS-232C. А также продавец упаковывает мультиметр в чехол, притяный бонус к покупке.

Облегающая резина по всему корпусу не даст мультиметру случайно упасть. Также модель не сдает позиций по функционалу. Она может измерять напряжение до 1000 В и ток до 20A. Все результаты выводятся на экран с яркой подсветкой. Еще одним преимуществом прибора является минимальная погрешность при измерении. UT61A может измерять постоянный и переменный ток, емкость, частоту и непрерывность. Довольно полезной в хозяйстве может оказаться функция NCV. Она не даст просверлить отверстие в проводке во время выполнения бытовых работ. Для кого -то плюсом может стать и наличие звукового оповещения.

Посмотреть на Aliexpress

Fluke 15B

Закрывает список дорогой прибор с солидной начинкой и отменным качеством — Fluke 15B. Модель может производить те же измерения, что и предыдущие претенденты. Весь функционал устройства имеет защиту от напряжения до 1000 В. Для производителей действительно важно качество их устройств. Это лишний раз подтверждает конструкция щупов TL75. Она полностью соответствует нормам безопасности: на проводах имеются съемные колпачки, которые в установленном состоянии уменьшают длину неизолированной части буквально до пары миллиметров. Также мультиметр оповещает пользователя о достижении предельных значений. Если в процессе работы прибор обнаружит напряжение, опасное для пользователя, то он подаст предупредительный сигнал и автоматически остановит процесс измерений. Добавлена индикация полярности на экране. Размеры корпуса следующие: 180 x 89 x 51 мм, в чехле 22 х 15 х 8 см. При этом сам прибор отличается минималистиным дизайном, лицевая панель не перегружена излишней информацией.

Цифровой дисплей имеет разрядность 4,000 и обновляется 3 раза в секунду. Что крайне важно в процессе работы — у экрана хороших контраст при взгляде с разных ракурсов и высокий шрифт. Прибор имеет возможность выбора диапазона измерений в ручном или автоматическом режиме. В него также включена функция «спящий режим». В комплекте с мультиметром дополнительно идет кожаный мини-чехол, в который помещается сам прибор и все комплектующие. Отдельным достоинством стоит отметить длительный срок службы 2 батарек форм-фактора AA- 500 часов. Для дополнительной экономии заряда батареи аппарат оснащен функцией автоматического выключения спустя 30 минут бездействия. Счастливые обладатели товара отмечают точность проводимых измерений и качество выполнения деталей. Приобрести Fluke 15b — значит иметь надежный аппарат, который вы сможете применить как в быту, так и в профессиональной деятельности.

Посмотреть на Aliexpress

Заключение

Технологии развиваются все быстрее с каждым днем, отчего крайне важно уметь чинить или настраивать свои приборы самостоятельно, ведь вызов мастера и оказание той или иной услуги от официального представителя могут обойтись вам в немалую сумму. Но одних знаний не может быть достаточно. Важно иметь подходящий инструмент под рукой, способный оказать нужную помощь. Незаменимым помощником в каждом доме будут мультиметры. Как мы выяснили, они бывают разными: с различным набором дополнительных функций или же с самым стандартным арсеналом. Безусловно, выбор стоит принимать исходя из потребностей.

5 лучших мультиметров 2021. Обзор от BestAdvisor.ru

Вопрос: может ли мультиметр случайно выйти из строя, если перепутать полярность?

Ответ: среди пользователей бытует распространенное мнение, что если перепутать цвета щупов — это приведет к поломке мультиметра, однако это неправда. На самом деле на экране перед измеряемой величиной просто появится знак “минус”.

Вопрос: Что означает цифра разрядности дисплея?

Ответ: Разрядность цифровых универсальных мультиметров показывает максимальный диапазон значений, которые могут быть отображены на дисплее. Например, наиболее распространена в современных моделях разрядность 3.5 — она означает, что прибор может показать 3 полноценных разряда с диапазоном от 0 до 9, и один разряд с ограниченным диапазоном. Максимальная разрядность (обычно 2000 или 4000) показывает нам диапазон значений, которые измеряются в отдельно-выбранном пределе.

Вопрос: на моем мультиметре предусмотрено более двух разъемов для подключения щупов. Зачем они нужны и в чем их принципиальное отличие?

Ответ: сегодня в продаже встречаются модели всего с двумя выходами (черный и красный) и двумя-четырьмя разъемами. Черный выход является общим, в то время как красный — потенциальным, потому что именно он используется для измерений. Красный вывод вставляется в разъем, который помечен символами сопротивления или вольты (ft, V или +). В случае, когда гнезд больше двух — остальные служат для измерения тока и имеют пометки A (ампер), mA (миллиампер) и т.д.

Вопрос: в режиме “омметра” при контакте щупов значения сопротивления не равны нулю. Указывает ли это на неисправность мультиметра?

Ответ: при замыкании щупов прибор измеряет сопротивление проводов, которое обычно колеблется в пределах от 0.1 до 0.3 Ом (для новых проводов). Как правило, эти значения отмечаются производителями как погрешность, но в продвинутых моделях может встречаться функция относительной погрешности: при активации которой погрешность автоматически вычитается из показаний прибора.

Вопрос: правда ли это, что при проведении измерений мультиметр должен находиться на идеально ровной горизонтальной поверхности?

Ответ: да, это действительно верное замечание, но оно в основном касается именно аналоговых мультиметров, т.е. тех, которые оснащены стрелками и шкалой. В случае цифрового прибора его положение некритично, поэтому вы можете спокойно держать его в руке, не боясь за точность полученных данных. К тому же во многих моделях конструкцией предусмотрена специальная подставка, которая дает возможность ставить мультиметр под углом для улучшения видимости дисплея.

Вопрос: я слышал, что на точность измерений может влиять не только значение погрешности, но еще множество окружающих факторов. На что следует обратить внимание, чтоб данные были максимально правдивыми?

Ответ: при эксплуатации прибора внимательно следите за ресурсом батареи, так как ее низкий заряд может привести к неточным данным. Во многих моделях на дисплее отображается специальный индикатор, напоминающий вам о срочной замене батарейки. Еще на точность полученных значений влияет температура и влажность окружающей среды, а также высота над уровнем моря. Производитель всегда указывает в инструкции рекомендуемые условия эксплуатации прибора, которые обязательно нужно принять к сведению.

Обзор цифровых и аналоговых мультиметров

Автор Alexey На чтение 6 мин. Просмотров 384 Опубликовано 07.02.2016 Обновлено 07.02.2016

Чтобы иметь возможность пользоваться одним измерителем при измерениях напряжения, силы тока, и сопротивления, был придуман универсальный комбинированный прибор ампервольтомметр, совмещающий: амперметр, вольтметр, омметр.

Из-за сложного названия имеет синонимы: авометр, тестер, мультиметр (multimeter, много мерить). В свое время очень популярным являлись аналоговые авометры, именуемые «цешкой», из-за первой буквы «Ц» в названии.

Так называли целую серию данных приборов, начиная с самого первого – Ц20.

Некоторые бывалые мастера до сих пор называют свои современные цифровые мультиметры по старинке «цешкой», что приводит в полное недоумение их более молодых коллег, которые порой и не умеют пользоваться стрелочным аналоговым тестером.

Всё ещё верный помощник

Аналоговый мультиметр до сих пор остается в арсенале у многих профессионалов, и дело тут не только в ностальгии или личной привязанности к верному помощнику, безотказно служившему много лет.

Бывают ситуации, что только измерением при помощи «цешки» можно получить точные показания. Такое случается в условиях сильных электромагнитных полей и большой насыщенности эфира радиоволнами – в данных обстоятельствах измерительные провода и щупы чувствительных электронных тестеров выступают в качестве антенн, и наведённый в них ток искажает картину измерений.

Аналоговый мультиметр

Особенно это заметно в отношении дешёвых китайских тестеров. Для измерений напряжения и силы тока аналоговым мультиметрам не требуется внутреннее питание, без которого цифровые мультиметры обойтись не могут, к тому же, их показания часто сильно зависят от износа батарейки.

Аналоговые тестеры не чувствительны и неуязвимы для статического электричества, в противовес цифровым мультиметрам, которые от электростатического разряда могут выйти из строя.

Поэтому, в отношении мультиметров, слово «цифровой», далеко не всегда означает лучший.

Принцип измерения

Принцип действия у аналоговых и цифровых тестеров отличается. Стрелочные приборы имеют постоянный магнит, подвижную катушку индуктивности, связанную с ней стрелку и противодействующую пружину.

Электрический ток, который через катушку, создает магнитное поле, которое взаимодействует с полем магнита, и стрелка отклоняется. В данном случае ток совершает работу, скручивая пружину, и сдвигая стрелку. Сила противодействия пружины в определённых пределах прямо пропорциональна силе тока, протекающего в индуктивной катушке, поэтому градуированная шкала вольтметра и амперметра в стрелочном приборе линейная.

Стрелочный прибор является миллиамперметром, а универсальность измерений достигается за счёт использования переключателей, делителей напряжения и шунтов.

Цифровые мультиметры дают показания, сравнивая измеряемые параметры с эталонными значениями, и соответственно вычисляют разницу при помощи микропроцессора, выводя на жидкокристаллический экран результаты измерений.

Обзор общих правил использования мультиметров

Будь-то аналоговый мультиметр, или цифровой, нужно сначала обновить школьные знания о базовых параметрах электричества, и их взаимосвязях.

Потом, следует запомнить правила, касающиеся всех типов мультиметров:

переключение между встроенными приборами в мультиметре происходит при помощи переключателя, меняющего также диапазоны измерений тех или иных электрических параметров;
измерение производят, прикасаясь к проводникам при помощи изолированных щупов;
начинают измерения V, мА с максимально большого диапазона, постепенно переключая, добиваясь лучшей точности. Измеряемое значение не должно выходить за границы диапазона;
вольтметр (V) подключают параллельно к источнику напряжения;
миллиамперметр (мА) включают в разрыв электрической цепи;
Сопротивление (Ω, k Ω, M Ω) измеряют отдельно от цепи, используя встроенное питание, пропуская электрический ток через проверяемый элемент;
у различных мультиметров имеются свои нюансы работы, поэтому, внимательно изучать инструкцию, особенно разделы, касающиеся переключения между режимами и подключения щупов.

Выбор для новичка

Поскольку измерение различных параметров при помощи аналогового измерительного прибора затруднено необходимостью пересчёта показаний шкалы относительно значения установленного диапазона, то данный прибор не подходит для «чайников», начинать изучение лучше с цифровых мультиметров.

Использование цифровых тестеров сводится к правильному выбору диапазона и соответственному подключению щупов – у каждого прибора имеется своя инструкция, как это делать. Не стоит сразу покупать дорогой многофункциональный прибор, зачастую не понимая, что он может измерять.

щупы для измерения разных величин

Для начала необходимо приобрести простой, но надёжный цифровой мультиметр, показания которого не зависят от уровня помех или заряда батареи.

Старый аналоговый мультиметр — «цешка»

Качественные тестеры автоматически выключаются спустя некоторое время, также имеют индикатор, сигнализирующий о разряде батареи питания, и то, что является наиболее важным для новичков – защиту от перегрузки и неправильного подключения.

Чтобы минимизировать сопутствующие измерениям манипуляции, многие современные цифровые мультиметры имеют автоматическое переключение диапазонов, пользователю необходимо в этом случае лишь указать характер измерений.

Функциональность и разнообразие тестеров

Мультиметры разрабатываются исходя из спецификации их применения. Например, нижеприведённый мультиметр имеет очень большую точность, измеряя милливольты и микроамперы, емкость конденсаторов, частоту и скважность импульсов и т.д.

Это профессиональный прибор для работы в сфере радиоэлектроники. У других моделей тестеров возможно измерение температуры, освещённости, индуктивности и т.д.

Некоторые мультиметры оборудованы осциллографом или токоизмерительными клещами для измерений силы тока без разрыва проводника.

В данном приборе наиболее важным является размыкаемый трансформатор тока, с помощью которого проводятся измерения, другие режимы представлены минимально. Функциональность любого измерительного прибора определяется, исходя из необходимости применения той, или иной комбинации измерений.

Например, в радиотехнике данными клещами фактически нечего измерять, поэтому в них нет частотомера или измерителя емкости, но зато есть расширенные диапазоны измерения сопротивления изоляции, что особенно важно в электротехнике, которой свойственно измерение больших токов при помощи данных клещей.

Токоизмерительные клещи

Несколько практических советов

Невозможно в одном обзоре рассказать, как пользоваться всем разнообразием представленных функций мультиметров, профессионалы и так в курсе, а новичкам будет интересней узнать, как сделать проверку проводки автомобиля, например.

Для этого переключатель мультиметра следует переключить в положение со значком динамика, и замкнуть щупы между собой – зазвенит сигнал, оповещающий, что есть контакт. Данными щупами прикасаются к разным концам проводов, определяя по сигналу их целостность.

Таким же образом выявляют отдельные проводники в жгутах проводов, если невозможно их идентифицировать по другим признакам.
Если мультиметр долгое время не работает, то нужно вынимать из него элементы питания, которые, приходя в негодность, выделяют химические соединения, повреждающие прибор.

Желательно выработать привычку не держать щупы двумя руками при измерениях высокого напряжения – в случае пробоя изоляции ток пойдёт через сердце.

При попытке измерения напряжения амперметром, перегорит встроенный предохранитель или выключится защита, но не стоит намеренно ее испытывать – в неправильном режиме тестер может выйти из строя.

ТОП-13 лучших мультиметров: какой лучше выбрать мультиметр

Какой лучше выбрать мультиметр зависит от того, как будет использоваться прибор. Он необходим профессиональным электрикам и будет не лишним в домашних условиях. Также его применяют автомобилисты при диагностике транспортного средства. С помощью данного прибора можно быстро выявить поломку в электрической цепи. Сегодня с помощью мультиметра чинят также бытовую технику. Необходимо понимать какой мультиметр лучше, исходя из особенностей его использования. Данный рейтинг поможет выбрать оптимальное устройство.

Рейтинг лучших мультиметров

Лучшие мультиметры для дома

Достаточно часто приходится сталкиваться с проблемами в электрике. Возможно выбрать и купить мультиметр, необходимый для решения подобных задач. Прибор позволит контролировать параметры бытовой сети и выявить проблемную зону. Бюджетные варианты обладают резанным функционалом по сравнению с профессиональными устройствами, однако те функции и не требуются дома.

Bort BMM-800

Думая, какой мультиметр выбрать для дома, чтобы он был недорогим, стоит обратить внимание на эту модель. Определяет сопротивление цепи от 200 Ом до 20 000 Ом. Также может распознать коэффициент усиления транзисторов, проверить диоды и целостность всей цепи. Необходимо понимать, что устройство работает только с постоянным током до 10А. Щупы и батарея на 9V входят в комплект. Также есть подставка, которая вмонтирована в крышку. Она позволяет работать более комфортно, освободив руки.

Bort BMM-800

Характеристики:

измерение A-, U-, U~, R;
проверка целостности цепи и диодов;
проверка диодов;
ручной выбор диапазонов измерений;
нет автоотключения и подсветки дисплея;
внутренняя память и звуковые сигналы присутствуют.

Плюсы

точные результаты замеров;
мало весит;
низкая цена;
приятный и понятный интерфейс.

Минусы

низкое качество щупов;
отсутствует подсветка;
прозвонка происходит медленно.

РЕСАНТА DT830B

Модель недорогая и отличается качественной сборкой. Встроена защита от перегрузки, что обеспечивает безопасность оператора. Существует автоиндексация перегрузок. Устройство легко можно положить в карман, так как оно небольшое и легкое. Компания-производитель смогла объединить амперметр, вольтметр и омметр в одном. Полученные данные достаточно точные, но работать можно только с постоянным током. Размер дисплея 3,5 дюйма, но этого вполне хватает. Чувствительно высокая.

РЕСАНТА DT830B

Характеристики:

измерение A-, U-, U~, R;
проверка диодов;
ручной выбор диапазонов измерений;
внутренняя память и звуковые сигналы присутствуют.

Плюсы

погрешность менее 1%, если верить производителю;
низкая цена;
прибор живучий при падениях;
неплохая сборка.

Минусы

провод в щупе не зафиксирован;
тонкие провода;
отсутствует звуковая прозвонка.

IEK Master MAS838L

Данное устройство считается незаменимым помощником дома, если выполняются электротехнические работы. Оно может быстро и точно измерять несколько параметров электросети с минимальной погрешностью. В отличие от других бюджетных моделей, тут можно измерить температуру цепи. Результат можно получить з доли секунды, что является важным конкурентным преимуществом. Дисплей достаточно большой и обладает подсветкой, поэтому удобно работать даже при недостаточной освещенности. Есть внутренняя память у прибора, поэтому результаты измерений возможно сохранять. Мультиметр безопасный и работает при температурах от – 10 до +50 градусов.

IEK Master MAS838L

Характеристики:

измерение A-, U-, U~, R;
может проверять электрическую цепь;
проверка диодов;
измерение температуры;
ручной выбор диапазонов измерений;
внутренняя память, подсветка и звуковые сигналы присутствуют.

Плюсы

небольшой прибор;
наличие подсветки;
низкая цена;
может выполнять довольно много функций для бюджетного домашнего прибора;
качественная сборка и небольшая погрешность.

Минусы

провода внутри щупа могут проворачиваться, поэтому быстро ломаются;
прорезиненный футляр, в котором присутствует характерный запах;
замена батареи происходит неудобно.

СЕМ DT-912

Данная модель позволяет получить точные данные о состоянии электроцепи если в ней постоянный ток. Также работает с переменным током, но тогда погрешность повышается и составляет не более 2%. Пользователь может выполнять до двух измерений в секунду. Диапазон измерений определяется оператором вручную или прибором автоматически. После выполнения замера слышен характерный звуковой сигнал. Наличие внутренней памяти позволяет сохранять несколько результатов, чтобы изучить, как менялись показатели во времени. Корпус мультиметра прорезинен, что защищает его от ударов и повреждений.

СЕМ DT-912

Характеристики:

измерение A-, U-, U~, R;
работа с диодами и целостностью цепи;
проверка диодов, батарей;
рабочие измерения задаются прибором автоматически или оператором;
внутренняя память, подсветка и звуковые сигналы присутствуют.

Плюсы

корпус удобный и качественный, прорезинен;
подсветка приятная;
быстро работает;
щупы хорошего качества;
в комплект входит крона;
приемлемая цена для полупрофессиональной модели.

Минусы

не измеряет коэффициент усиления транзисторов.

~~СЕМ DT-912~~

Elitech ММ 100

Данное устройство обладает стильным дизайном и расширенным функционалом. Решая, какой мультиметр выбрать для ремонта электронных устройств, настоятельно рекомендуется присмотреться к этой модели. Она работает от батареи «Крона». Возможно провести базовые и расширенные измерения быстро и с минимальной погрешностью. Производитель позволяет работать с электрическими сетями, напряжение которых не превышает 1 000V. Однако диапазон измерений требуется устанавливать самостоятельно. Для этого используется специальный переключатель на передней панели устройства. Все полученные данные выводятся на ЖК-дисплей.

Elitech ММ 100

Характеристики:

измерение A-, U-, U~, R;
проверка диодов, целостности цепи, транзисторов;
ручной выбор диапазонов измерений;
есть звуковой сигнал.

Плюсы

простой в использовании;
приятная цена;
интуитивный дизайн;
демократичная цена.

Минусы

нет подсветки у дисплея;
ограничен в функционале по сравнению с некоторыми другими моделями.

Mastech M830B

Если встал вопрос, как выбрать мультиметр цифровой для дома, то важно покупать надежную модель, которая отлично зарекомендовала себя на рынке. Пользователи могут легко проверить состояние диодов, транзисторов, узнать напряжение/сопротивление/силу тока переменного и постоянного. Производители позволяют выполнять до двух измерений в секунду. Максимальное напряжение составляет 1 000V, а сила тока измеряется в диапазоне 0,0002 – 10 А. после получения необходимых данных раздается звуковой сигнал. Для работы требуется батарея 9V.

Mastech M830B

Характеристики:

измерение A-, U-, U~, R;
проверка диодов и транзисторов;
ручной выбор диапазонов измерений;
звуковая индикация присутствует.

Плюсы

работает стабильно;
компактный и легкий прибор;
щупы неплохие;
погрешность небольшая.

~~мультиметр Mastech M830B~~

UNI-T UT33A

Это, пожалуй, лучший бюджетный мультиметр, который сегодня существует на рынке. Он позволяет получить точные замеры постоянного тока и напряжения, а также сопротивления всей цепи и отдельных ее участков. Пользователь сможет понять, есть ли неисправность транзисторов и диодов. Возможно использовать прибор в сетях до 500 В. размер прибора небольшой, работает от элементов питания AAA. Для экономии заряда используется функция автоотключения. Пользователи отмечают отличную надежность и точность полученных данных.

UNI-T UT33A

Характеристики:

измерение A-, U-, U~, R, A~;
проверка диодов, целостности цепи и транзисторов;
автоматический выбор диапазонов измерений;
функции автоотключения и звукового сигнала.

Плюсы

работает с постоянным и переменным током;
приятный дизайн;
маленькая погрешность;
демократичная цена.

Минусы

подсветка у дисплея отсутствует.

~~мультиметр UNI-T UT33A~~

Решая, как выбрать настольный мультиметр, рекомендуется выбирать надежные модели. Указанные в этом списке приборы отвечают требованиям, сертифицированы и полностью безопасны в использовании. Их функционала достаточно для решения бытовых задач, связанных с электротехникой.

ТОП мультиметров для авто

CEM AT-9955

Рейтинг мультиметров по качеству обязывает поставить эту модель на третье место. Она обладает широким функционалом, проста в использовании. Автолюбители, которые самостоятельно следят за состоянием своих машин, должны обладать такими устройствами. Здесь можно измерят значительно больше, чем стандартные параметры. Модель относят к профессиональному или полупрофессиональному типу, в зависимости от источника. Производитель предоставил возможность осуществлять установку диапазона вручную или автоматически. Есть ЖК-дисплей с функцией Hold. Последняя позволяет сохранить на экране наиболее важную информацию. Для работы требуется батарея типа «Крона» на 9V.

CEM AT-9955

Характеристики:

измерение A-, U-, U~, R, A~, C, F;
пирометр, измерение угла замкнутого состояния, RPM;
автоматический и ручной выбор диапазонов измерений;
подает звуковые сигналы, подсветка, сохраняет результаты измерений и автоматически отключается.

Плюсы

приятный дизайн;
удобство эксплуатации;
высокие качественные характеристики;
быстро все измеряет;
погрешность минимальная.

Минусы

высокая цена;
щупы не самые качественные.

~~CEM AT-9955~~

Fluke 28-II

Это, наверное, самый лучший мультиметр для автолюбителей. Он обеспечивает повышенную точность измерений. Предусмотрен класс защиты IP67, поэтому он защищен от пыли и брызг. Возможна работа в широком диапазоне температур, согласно стандарту MSHA. Это позволяет использовать модель на улице зимой, при повышенной влажности и запыленности.

Fluke 28-II

Характеристики:

измерение A-, U-, U~, R, A~, C, F;
ряд дополнительных измерений, необходимых профессиональным электрикам;
определение диапазона механическим способом;
есть звуковой сигнал, подсветка и режим памяти.

Плюсы

удобно работать, все необходимое в одном месте;
одной батареи хватает надолго;
неприхотливый прибор;
небольшой размер.

Минусы

высокая цена;
бывает сложно найти в магазинах.

~~мультиметр Fluke 28-II~~

Важно. Настоятельно рекомендуется приобретать такие приборы компаниям, которые занимаются обслуживанием автомобилей. Также устройство будет полезно при самостоятельном обслуживании машины. Хотя, в последнем случае можно обойтись и бюджетной моделью, если требуется только диагностика.

Рейтинг цифровых мультиметров для профессионалов

Часто профессиональные электрики встают перед вопросом, какой лучше выбрать цифровой мультиметр. Несмотря на широкий ассортимент продукции на рынке, есть несколько наиболее известных, популярных и надежных устройств. Необходимо знать о них, чтобы сделать правильный выбор.

UNI-T 13-1013 UT60B

Неплохой профессиональный мультиметр, который обладает небольшим размером и стильным дизайном. Им легко управлять и можно получать не только основные измерения. Корпус защищен от пыли и влаги, что позволяет работать даже в тяжелых условиях.

UNI-T 13-1013 UT60B

Характеристики:

измерение A-, U-, U~, R, A~, C, F;
проверка диодов, целостности цепи, измерение температуры, пирометр, измерение угла замкнутого состояния, RPM;
ручной/автоматический выбор диапазонов измерений.

Плюсы

небольшой и удобный прибор;
качественные щупы;
есть подставка;
интуитивный интерфейс.

Минусы

цена высоковата.

~~мультиметр UNI-T 13-1013 UT60B~~

Peakmeter PM8248S

Данная модель позволяет делать измерения быстро и с высокой точностью. Дисплей большой, с него удобно считывать информацию. Есть подсветка и фонарик на оборотной стороне. Он включается автоматически вместе с подсветкой. Таким образом, возможно работать в помещениях с плохим освещением или без него. Встроены предохранители, чтобы защитить гаджет от перегрузок. Система оповещения включает в себя звуковые и световые индикации. Пользователь видит уровень заряда батареи, поэтому всегда может своевременно заменить ее. Это важное конкурентное преимущество.

Peakmeter PM8248S

Характеристики:

широкий диапазон измерений, необходимых профессиональным электрикам;
диапазон измерений необходимо задавать вручную;
есть звуковой сигнал, подсветка и режим памяти;
большой дисплей.

Плюсы

яркий и удобный;
погрешность менее 1%;
много функций;
есть подсветка;
экран большой;
щупы хорошего качества.

~~Peakmeter PM8248S~~

Mastech MS8229

Этот мультиметр используется профессионалами для работ с постоянным и постепенным током. Он использует ручной и автоматический режим установки диапазона. В комплект входят щупы и термопара. Результаты появляются на ЖК-дисплее, а погрешность измерений составляет менее 1%. В качестве питания используются три батарейки AAA. Если пользователь не выключает прибор, он отключается автоматически, если не используется некоторое время.

Mastech MS8229

Характеристики:

измерение A-, U-, U~, R, A~, C, F;
освещенность, влажность, уровень звукового поля, скважность импульсов, измерение температуры, проверка диодов и состояния цепи;
есть звуковой сигнал, подсветка, Hold и режим памяти.

Плюсы

высокое качество сборки;
широкий функционал;
приятная цена.

~~мультиметр Mastech MS8229~~

CEM DT-9979

Это самый лучший мультиметр для профессионалов, стоимость которого довольно высока. Однако он позволяет получить точные данные в сжатые сроки. Они выводятся на экран При этом есть возможность делать расширенные замеры. Широкий функционал и удобный корпус, который хорошо защищен от пыли и влаги, делают гаджет незаменимым дома и на работе.

CEM DT-9979

Характеристики:

измерение A-, U-, U~, R, A~, C, F;
коэффициент заполнения, измерение температуры, проверка диодов и состояния цепи;
ручной и автоматический выбор диапазонов измерений;
есть звуковой сигнал, подсветка, Hold и режим памяти.

Плюсы

дистиллят кипит при сопротивлении Pt100 класса АА 138,51 Ом;
погрешность 0,05%;
широкий функционал;
качественная сборка;
аккумулятора хватает надолго.

~~мультиметр CEM DT-9979~~

Это основные профессиональные мультиметры, на которые действительно стоит обращать внимание. Они отвечают заявленным характеристикам и обладают сертификатом, подтверждающим их качество.

Как выбрать мультиметр

Первоначально пользователю необходимо понять, какой прибор он хочет: цифровой или аналоговый.

Таблица. Плюсы и минусы цифровых и аналоговых мультиметров

Тип модели	Преимущества	Недостатки
Цифровая	не нужно расшифровывать результаты измерений; хорошая устойчивость к вибрации; калибровка не требуется; большое количество функций.	стоимость выше; для работы нужен источник питания.
Аналоговая	инерционность отображения результатов измерения; можно работать без источника питания, если не использовать режим оммометра; можно использовать в высокочастотном поле.	не каждый сможет расшифровать значение; расшифровка требует времени; высокая погрешность.

Важно. Требуется понимать, что цифровые устройства просты в эксплуатации. Однако они больше подвержены внешним факторам воздействия. Поэтому нужно правильно ухаживать за прибором, чтобы он выдавал точные результаты измерений.

Цифровые модели постепенно вытесняют аналоговые

Вот основные критерии выбора мультиметра:

Погрешность. Нормально, если она составляет до 10%. Однако у современных цифровых устройств она может быть от 0,05% до 2%. Это отличные показатели, благодаря чему модели такого типа используют при выполнении сложных технических работ.
Разряд измерений. Этот параметр зависит на точность. Если параметр 2,5, то после запятой указывается 2 знака, а при значении 3,5 три знака.
Диапазон показателей. Этот параметр показывает, где именно можно использовать те или иные гаджеты.
Количество дисплеев. Сегодня есть модели, где применяется сразу несколько дисплеев. Это позволяет выполнять одновременно несколько замеров, чтобы сэкономить время.
Наличие подсветки. Рекомендуется покупать мультиметры с подсветкой, потому что неизвестно, в каких условиях придется работать. Ее стоимость небольшая, поэтому она практически не влияет на цену прибора.

Это основные нюансы, которые нужно учитывать при покупке. Сегодня нечасто появляются новые модели на рынке, поэтому рекомендуется основываться на данном рейтинге при выборе мультиметра. Это позволит совершить полезную покупку, а устройство будет работать в течение длительного времени, предоставляя точные результаты.

Видео — Как выбрать мультиметр

Народное голосование

А какой мультиметр бы вы выбрали или посоветовали?

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

Помогла статья? Оцените её Загрузка…

Мультиметр цифровой Bside ADM01/ADM02 на платформе MS8233E/MS8233D – ОБЗОР-ОТЗЫВ

Обзор компактного цифрового мультиметра с автоматическим выбором диапазона измерения Bside ADM01/ADM02 от AliExpress на базе электронной платы MS8233E/MS8233D. Возможность измерения переменного тока до 10А – настоящая “изюминка” среди недорогих полупрофессиональных и бытовых мультиметров.

Среди множества недорогих полупрофессиональных цифровых мультиметров, представленных как на нашем так и катайском очень малую долю занимают приборы, способные измерять переменный ток в т. ч. до 10А. В основном это либо уже дорогие профессиональные измерители, либо мультиметры, способные измерять только очень малый ток до 2000мА. Периодически, у меня (впрочем, и у многих, кто так ли иначе связан с электротехникой) возникает потребность проверить потребляемый ток бытовых приборов питающихся от сети 220В, а ток там зачастую может быть и выше 2А. Проискав и у нас, и китайцев нашел я в магазинчике Shenzhen Caridea Technology на AliExpress весьма интересный экземпляр: Bside ADM02. От схожей модели ADM01 он отличается только тем, что меряет не частоту, а температуру – в остальном же они схожи, как близнецы-братья.

При достаточно демократичной стоимости около 12…14 у.е. мультиметры ADM01/ADM02 обладают весьма интересным фукнционалом и параметрами:

измерение постоянного и переменного тока до 10А
измерение постоянного и переменного напряжения до 600В
измерение сопротивления до 20МОм
ADM02: измерение температуры -20°…+1000°
ADM01: измерение частоты до 20кГц
автоматический выбор диапазона измерения
прозвонка, подсветка дисплея, фиксация текущего или максимального значения

Распаковка и первые впечатления

Продавец отправлял мультиметр долго – код отслеживания посылки Почты Нидерланд китайцы выдали только через неделю. В общей сложности, примерно через месяц с оформления заказа, пухлый сверток с прибором прибыл на почту в родное отделение. Надо заметить, посылка упакована была весьма добротно – в три слоя “пупырки”, плюс несколько слоев упаковочного скотча. Сам прибор упакован в фирменную черную коробку, так что и на подарок не стыдно показать. За время транспортировки ничего не пострадало и не помялось.

Полный комплект мультиметра включает в себя кроме самого прибора еще пару щупов, термопару для измерения температуры и краткую инструкцию на английском языке – все расфасовано по кулечкам. Батарейки пересылать авиапочтной запрещено, поэтому в комплекте ее не оказалось – об этом честно продавец всех предупреждает.

Мультиметр облачен в защитную оболочку – что-то среднее между силиконом и каучуком. Благодаря подобранной форме, малому весу, небольшому размеру, материалу корпуса тестер чертовски “комфортно” лежит в руке. Все надписи нанесены четко и информативно. Переключатель режима работы вращается без особых усилий, с четкой фиксацией в каждом положении. Что примечательно, положение «Выкл.» предусмотрено в двух местах по границам переключателя, чтобы сократить лишние движения рукоятки, а значит, и для продления срока службы самого переключателя.

Прибор снабжен откидной подставкой на тыльной стороне, что позволяет удобно устанавливать его на столе под углом примерно 40°. Устойчивым это положение особо не назовешь, но если не дергать, тестер не падает.

Измерительные щупы из комплекта могут показаться несколько жестковатыми, но для нечастого повседневного использования не критично. Каждый щуп снабжен защитными колпачками на оба конца щупа. Чтобы щупы не болтались при переноске и хранении, для них предусмотрено крепление в оболочке с тыльной стороны – казалось бы “мелочь”, а ведь очень практично.

Температурный зонд выглядит достаточно убого – сплав термопары на жестком метровом шнурочке с дешевенькими штекерами. Впрочем, такими датчиками температуры комплектуется большинство недорогих мультиметров.

Инструкция на английском языке весьма проста и понятна даже для тех, кто читает технический английский со словарем – описание технических параметров, и кратенько о работе прибора.

Сам мультиметр достаточно легкий: вес в полном снаряжении вместе с батарейкой и щупами всего 280 г.

А теперь, вдоволь налюбовавшись новеньким девайсом, проверим прибор на практике… Что бы пользоваться прибором, прежде всего надо поставить свеженькую батарейку на 9В типа «Крона» (6F22, 6LR61 и т.п.).

Дисплей

При включении мультиметра LCD-дисплей на секунду отображает все доступные элементы, а затем показания текущего режима. Цифры и другие информационные элементы на экране видны достаточно контрастно и четко, даже под очень большим углом экран не “выцветает” и не дает “инверсию”. Цифры крупные, выстой около 13мм, легко читаются с расстояния метра.

Подсветка экрана оставляет самые положительные впечатления – не слепит и мягко светит белым светом, элементы экрана при этом не теряют свое контрастности. Подсветка включается на 15 сек. долгим нажатием (1 сек.) на кнопку «лампочка», по-видимому, чтобы исключить случайное включение.

Управление

Благодаря автоматическому выбора диапазона, управление прибором сведено к минимуму – только выбор режима измерения и доп. функции. Для измерения требуется только выбрать переключателем нужный режим (напряжение, ток, сопротивление, температура или прозвонка.) – и все. Дополнительно кнопкой «Func.» можно изменить тип тока переменный/постоянный или режим прозвонки провода или диода. Кнопкой «Hold» можно зафиксировать текущее показание прибора, а кнопкой «Max.» заставить прибор показывать только максимальное значение за время измерения. Каждый текущий режим измерения и включенная функция отображаются на экране соответствующим значком, так что не запутаешься.

Измерение большого тока до 10А вынесено в отдельный режим и на отдельное подключение измеряющего щупа.

При бездействии мультиметр автоматически выключается примерно через 15 мин. с подачей длинного гудка. За пару минут до отключения прибор тремя короткими гудками напоминает о скором отключении. При движении переключателя режима работы тестер снова включается.

Измерение

Конечно дизайн и удобство пользования – все это, конечно, замечательно, но самое главное в приборе – точность и адекватность измерения.

Несмотря на автоматический выбор предела измерения мультиметр проводит замер достаточно быстро – 1 сек. на измерение и еще 1 сек. на стабилизацию показания.

Сравнение измерений электротехнических параметров (напряжение, ток и сопротивление) проводилось с различными приборами, все фото приводить не буду, достаточно некоторых.

В сравнительных замерах разница показаний мультиметра различными с тестовыми приборами была минимальна – до 0,5%, в очень редких случаях могла доходить до 1%. При измерении небольших сопротивлений показания прибора были “ноздря в ноздрю” с остальными приборами, но при измерении сопротивлений порядка килоома и выше погрешность несколько выше, по-видимому, сказывается собственное сопротивление в точке контакта щупов.

Поскольку открытая термопара температурного зонда ADM02 подходит только измерения температуры сухой среды, то для испытаний в качестве контрольного образца была взята банка с сухим песком и китайский цифровой термометр TP300. При измерении небольшой температуры (окружающий воздух) погрешность составила минус несколько градусов, что достаточно много. Примерно такая же погрешность проявилась и при более высокой температуре.

В режиме прозвонки прибор адекватно пищал, когда надо. Надо сказать, пищит в этом режиме он как-то противненько, но это дело такое.

Поскольку в непосредственном обращении ADM01 не оказалось, то в результатах проверки измерения частоты переменного тока могу положится на опыт других пользователей. В тестах прибор показал также очень высокую точность.

На последок

Прибор неожиданно перестал измерять микротоки, и неистребимое желание разобраться все таки заставило посмотреть, а что же там внутри.

Без защитного бампера мультиметр выглядит как-то “голо” и сиротливо. Как видно на фото, мультиметр собран на базе платы MS8233E, а для модели с измерением частоты, соответственно MS8233D. На этой же базе собраны и такие модели как, Hyelec MS8233E/MS8233D и Mastech MS8233E/MS8233D.

Мультиметры Bside и Hyelec похожи друг на друга, как близнецы-братья и по стоимости в т. ч., отличаясь только цветом бампера и упаковки. Mastech немного отличается по виду и имеет дополнительную возможность поиска скрытой проводки, для этого у него есть отдельный индикатор. Соответственно, на несколько долларов он и дороже своих “коллег”. По-видимому, Mastech был прототипом для остальных моделей.

Итоги

Преимущества

Компактные размеры и удобная форма
Автоматический выбор диапазона измерения
Качественная подсветка с автоотключением
Измерение переменного тока до 10А
Хорошая точность
Автоматическое отключение прибора
Весьма умеренная стоимость

Недостатки

жестковаты щупы
качество исполнения термопары желает лучшего

Для любого домашнего мастера или любителя, имеющего дело с электрикой и электроникой, китайский мультиметр Bside ADM01/ADM02 может стать просто находкой. Отличные характеристики, возможность измерять большой переменный ток, добротный дизайн и умеренная цена делают прибор незаменимым помощником. Думаю, общее мнение будет однозначно: рекомендовано к покупке.

Обновлено: 25.10.2016 г.

Просмотры: 7 528

Поделиться статьей:

Технический портал Masteram-Labs: Обзор цифровых мультиметров Pro’sKit

Любому электрику или электронщику в работе необходимо измерительное оборудование. Даже непрофесионалу иногда приходится иметь с ним дело. Самым простым и универсальным прибором для измерения электрических величин является цифровой мультиметр. Сейчас одним мультиметром можно измерять несколько различных величин в разных диапазонах. Также некоторые позволяют тестировать диоды и транзисторы, определять температуру. Мы хотим расказать вам о цифровых мультиметрах Pro’sKit. Хочется отметить высокую точность измерений и простоту эксплуатации мультиметров этого производителя.

Содержание:

Характеристики цифрового мультиметра Pro’sKit MT-1210

Напряжение	DC 200мВ/2В/200В/500В
Напряжение	AC 200В/500В
Ток	DC 200мкA/2мA/20мA/200мA/10A
Сопротивление	200Ом/2КОм/20КОм/200КОм/2МОм
Другие функции	Проверка батареи 1.5 В
	Проверка транзистора
	Прозвонка цепи
	Проверка диода
Разрядность дисплея	3 ½ (1999)
Базовая погрешность	1,0%
Питание	батарея NEDA 1604 или 6F22 9В
Размер (Д × Ш × В), мм	144 × 70 × 32
Вес, г	175

Цифровой мультиметр Pro’sKit MT-1210 один из самых простых и компактных цифровых мультиметров фирмы Pro’sKit. Дисплей оснащeн подсветкой (кратковременная, до 5 сек) и функцией удержания данных. Также предусмотрено оповещение о низком заряде батареи питания мультиметра. Для самых обычных целей (прозвонка цепи, измерение напряжения в бытовой сети) его будет достаточно.

Комплектация цифрового мультиметра Pro’sKit MT-1210

инструкция
измерительные щупы

Характеристики цифрового мультиметра Pro’sKit MT-1270

Напряжение	DC 200мВ/2В/20В/200В/1000В
Напряжение	AC 2В/20В/200В/750В
Ток	DC 2мA/20мA/200мA/10A
Ток	AC 2мA/200мA/10A
Сопротивление	200Ом/2КОм/20КОм/200КОм/2МОм/20МОм/200МОм
Емкость	20нФ/2мкФ/200мкФ
Частота	2КГц/200КГц
Температура	от -20 до +1000 ºC
Другие функции	Прозвонка цепи
Другие функции	Проверка диода
Разрядность дисплея	3 ½ (1999)
Базовая погрешность	0,5%
Питание	батарея NEDA 1604 или 6F22 9В
Размер (Д × Ш × В), мм	175 × 88 × 38
Вес, г	318

Отличительной чертой цифрового мультиметра Pro’sKit MT-1270 является блокировка разъемов для щупов в соответствии с режимом измерения. После измерения напряжения положение красного щупа необходимо будет поменять чтобы переключатель перевести в режим измерения тока, иначе он не провернется. Эта функция предназначена для предотвращения неправильного подсоединения щупов цифрового мультиметра в соответствии с измеряемой величиной. Есть также опция сохранения данных на дисплее (HOLD). При желании можно разместить корпус под углом к столу, для этого есть подставка на тыльной стороне. Корпус цифрового мультиметра Pro’sKit MT-1270 защищен резиновым ободом по всему периметру.

В этой модели отсутствует функция тестирования транзистора и подсветки дисплея. Токовые входы защищены предохранителем.

Комплектация цифрового мультиметра Pro’sKit MT-1270

инструкция
измерительные щупы
термопара

Характеристики цифрового мультиметра Pro’sKit MT-1280

Напряжение	DC 200мВ/2В/20В/200В/1000В
Напряжение	AC 2В/20В/200В/750В
Ток	DC 200мкA/20мA/200мA/20A
Ток	AC 20мA/200мA/20A
Сопротивление	200Ом/2КОм/20КОм/200КОм/20МОм
Емкость	20нФ/2мкФ/200мкФ
Температура	от -20 до +1000 ºC
Другие функции	Прозвонка цепи
	Проверка диода
	Проверка транзистора
Разрядность дисплея	3 ½ (1999)
Базовая погрешность	0,5%
Питание	батарея NEDA 1604 или 6F22 9В
Размер (Д × Ш × В), мм	175 × 93 × 55
Вес, г	400

Цифровой мультиметр Pro’sKit MT-1280 отличается от остальных мультиметров высоким порогом измерения тока (20 А). Прозвонка цепи сопровождается звуковой и световой индикацией. Корпус заключен в резиновый обод с подставкой. На тыльной стороне, есть место для щупов. При низком заряде батареи на дисплее высвечивается сигнализация.

Комплектация цифрового мультиметра Pro’sKit MT-1280

инструкция
измерительные щупы
термопара

Характеристики цифрового мультиметра Pro’sKit MT-1860

Напряжение	DC 600мВ/6В/60В/600В/1000В
Напряжение	AC 6В/60В/600В/750В
Ток	DC 60мA/600мA/6A/10A
Ток	AC 60мA/600мA/6A/10A
Сопротивление	600Ом/6КОм/60КОм/600КОм/6МОм/60МОм
Емкость	40нФ/400нФ/4мкФ/40мкФ/200мкФ
Частота	10Гц/100Гц/1000Гц/10КГц/100КГц/1MГц/20MГц
Температура	от -20 до +1000 ºC
Другие функции	Прозвонка цепи
Другие функции	Проверка диода
Разрядность дисплея	3 5/6 (5999)
Базовая погрешность	0,5%
Питание	батарея 2 × 1,5В ААА
Размер (Д × Ш × В), мм	185 × 91 × 49
Вес, г	410

Цифровой мультиметр Pro’sKit MT-1860 отличается от мультиметров в этом списке широким диапазоном измерения частоты и возможностью подключения к компьютеру для записи показателей измерения.
Выбор диапазона измерения осуществляется автоматически или вручную. Есть возможность просматривать минимальное и максимальное значение измеряемой величины. Есть функция удержания данных на дисплее. Дисплей цифровой с аналоговой гистограммой. Есть подсветка. При низком заряде батареи на дисплее высвечивается сигнализация.
На тыльной стороне корпуса мультиметра есть место для щупов и откидная подставка. Крышка отсека для батареи закрепляется с помощью винта.

Комплектация цифрового мультиметра Pro’sKit MT-1860

инструкция
CD с программным обеспечением
USB-кабель для соединения с ПК
измерительные щупы
термопара
чехол

Программное обеспечение цифрового мультиметра Pro’sKit MT-1860
Прилагаемая программа позволяет следить за изменением напряжения и температуры во времени. Информация собирается с определенным интервалом и отображается как графически, так и в виде таблицы. В управлении программа проста. Чтобы синхронизировать цифровой мультиметр Pro’sKit MT-1860 с компьютером — необходимо включить разъем RS 232 соответствующей клавишей на панели.Вот как выглядит рабочее окно программы:В настройках можно выбрать диапазон отображения на графике измеряемого параметра. Если есть надобность собирать данные об изменении напряжения или температуры, цифровой мультиметр Pro’sKit MT-1860 легко справится с этой задачей.

Данные также сохраняются пользователем в отдельный файл Microsoft Excel. Вы можете снимать показания цифрового мультиметра от двух раз в секунду до одного раза за несколько минут.

Характеристики цифрового мультиметра Pro’sKit MT-1820

Напряжение	DC 600мВ/6В/60В/600В/1000В
Напряжение	AC 6В/60В/600В/750В
Ток	DC 600мкA/6000мкA/60мA/600мA/6A/10A
Ток	AC 600мкА/6000мкА/60мA/600мA/6A/10A
Сопротивление	600Ом/6КОм/60КOм/600КОм/6МОм/60МОм
Емкость	40нФ/400нФ/4мкФ/40мкФ/200мкФ
Частота	100Гц/1000Гц/10КГц/100КГц/1MГц/20MГц
Температура	от -20 до +1000 ºC
Другие функции	Прозвонка цепи
	Проверка диода
	Проверка транзистора
Разрядность дисплея	3 5/6 (5999)
Базовая погрешность	0,5%
Питание	батарея 2 × 1,5В ААА
Размер (Д × Ш × В), мм	192 × 95 × 48
Вес, г	390

Цифровой мультиметр Pro’sKit MT-1820 подключается к компьютеру так же как и цифровой мультиметр Pro’sKit MT-1860, только вместо порта mini-USB здесь использован разъем с оптопарой. Рабочая программа идентична. Экран большой, без подсветки; значение измерения отображается в цифровом виде и параллельно на аналоговой гистограмме. На дисплее можно зафиксировать измерение с помощью функции HOLD а также просмотреть минимальное и максимальное его значение. При низком заряде батареи, на дисплее появится сигнал. Корпус оснащен подставкой.

Комплектация цифрового мультиметра Pro’sKit MT-1820

инструкция
CD с программным обеспечением
USB-кабель для соединения с ПК
измерительные щупы
термопара
переходник для проверки транзисторов

Характеристики цифрового мультиметра Pro’sKit MT-1503

Напряжение	DC 400мВ/4В/40В/400В/500В
Напряжение	AC 400мВ/4В/40В/400В/500В
Ток	DC 5мA/400мA/4A
Ток	AC 5мA/400мA/4A
Сопротивление	400Ом/4КОм/40КОм/400КОм /4МОм/40МОм
Емкость	40нФ/40нФ/400нФ/4мкФ/40мкФ/400мкФ/4000мкФ
Другие функции	Прозвонка цепи
Другие функции	Проверка диода
Разрядность дисплея	3 ¾ (3999)
Базовая погрешность	0,5%
Питание	батарея 2 × 1,5В АА
Размер (Д × Ш × В), мм	158 × 78 × 33
Вес, г	290 (с батареей)

Цифровой мультиметр Pro’sKit MT-1503 отличается от остальных управлением. Здесь нет привычного переключателя режимов, что поначалу настораживает. Но повода для беспокойства нет! Режим измерения напряжения и сопротивления, а также их диапазоны определяются автоматически. А вот ток, прозвонка цепи, тест диодов и емкость выбираются вручную с помощью кнопки SELECT. Время определения типа измеряемого параметра около 3-5 сек.
Функция удержания данных на дисплее (HOLD) работает только при ручном выборе диапазона. Функция MAX/MIN позволяет просмотреть граничные значения измерения. Мультиметр имеет функцию индикации низкого заряда батареи. Немного затруднен доступ к батареям питания. Для их установки необходимо разбирать корпус.

Комплектация цифрового мультиметра Pro’sKit MT-1503

инструкция
измерительные щупы

Все цифровые мультиметры Pro’sKit заслуживают внимания. Цену определяют ширина диапазона измерения и количество измеряемых параметров. Несколько тяжело привыкнуть к модели Pro’sKit MT-1503 так как сначала не понятно как им управлять. А в общем, “проскиты“ неплохо показывают себя в работе. Щупы хорошего качества, эластичны. Некоторые модели имеют защиту от превышения максимального значения тока, в виде предохранителя. Все мультиметры, кроме Pro’sKit MT-1210 для сохранения энергии батареи оснащены функцией автоматического отключения питания.
Мы представили здесь общие сведения о мультиметрах Pro’sKit. В любом случае, если у вас возникнут какие-то вопросы, на них всегда ответят наши специалисты. Рады будем вашим отзывам о продукте!

Захват и анализ нескольких сигналов с помощью цифровых мультиметров без программирования

Новая программа, разработанная компанией Keysight, сокращает время обучения по использованию цифровых мультиметров и обеспечивает удобный способ настройки нескольких цифровых мультиметров компании Keysight для захвата сигналов. Кроме облегчения настройки нескольких цифровых мультиметров, новая прикладная программа DMM Connectivity Utility (утилита подключения цифровых мультиметров) компании Keysight ускоряет подготовку приборов к работе, обеспечивает более быстрый сбор и визуализацию данных и помогает преодолевать трудности, с которыми сталкивается пользователь при использовании цифровых мультиметров. Это приложение поддерживает старые модели цифровых мультиметров, включая 34401A, 34405A, 34410A и 34411A. Оно также поддерживает цифровые мультиметры последнего поколения: 34450A, 34460A и 34461A. С помощью этого приложения Вы тратите больше времени на использование прибора и меньше времени на его изучение.

Данное краткое описание применения показывает, как новое приложение для цифровых мультиметров компании Keysight способно помочь ускорить одновременный захват и интерпретацию данных нескольких сигналов. Оно поможет быстро синхронизировать измерения, выводить результаты в графическом виде и экспортировать данные в различные общепринятые форматы. Сначала мы обсудим, как программа DMM Connectivity Utility упрощает установку связи с цифровым мультиметром, затем мы рассмотрим, как это приложение помогает облегчить интерпретацию данных. Наконец, в завершение мы рассмотрим пример, который показывает, как использовать два цифровых мультиметра для одновременного измерения напряжения и потребляемого тока тестируемого устройства.

Пример применения

Инженеру, специализирующемуся на тестировании ИС, потребовалось определить характеристики схемы линейного регулятора. Ему нужно было измерить характеристики регулятора с диапазоном выходного напряжения от 1 до 3,3 В при выходной силе тока 150 мA. Сначала он решил убедиться, что напряжение остаётся неизменным (±0,5%) при изменении нагрузки. После установки оборудования для этого теста ему потребовалась возможность регистрации данных напряжения и силы тока. Инженеру не нравится программировать, но он знаком с цифровыми мультиметрами компании Keysight, имеющимися в его распоряжении. Он изучил прикладную программу DMM Connectivity Utility и узнал о её возможности захвата нескольких сигналов. Используя эту программу, он получил возможность использовать один цифровой мультиметр для измерения выходного напряжения, а другой в это же самое время — для измерения тока нагрузки. Без написания какого-либо кода он снял вольт-амперную характеристику и обнаружил, что ИС имеет дефект: каждые 60 секунд она разрегулируется в течение 500 мс. Инженер вернулся к группе разработчиков с графическими данными, полученными с помощью программы DMM Connectivity Utility компании Keysight, и они согласились исследовать этот дефект.

СКАЧАТЬ ПРОДОЛЖЕНИЕ СТАТЬИ

Что такое цифровой мультиметр?

Цифровой мультиметр — это измерительный прибор, используемый для измерения двух или более электрических величин, в основном напряжения (вольты), тока (амперы) и сопротивления (Ом). Это стандартный диагностический инструмент для технических специалистов в электротехнической / электронной промышленности.

Цифровые мультиметры давно заменили игольчатые аналоговые измерители из-за их способности выполнять измерения с большей точностью, надежностью и повышенным сопротивлением. Fluke представила свой первый цифровой мультиметр в 1977 году.

Цифровые мультиметры сочетают в себе возможности тестирования однозадачных измерителей — вольтметра (для измерения вольт), амперметра (ампер) и омметра (ом). Часто они включают несколько дополнительных специализированных функций или расширенных параметров. Таким образом, технические специалисты с особыми потребностями могут найти модель, отвечающую их потребностям.

Лицевая сторона цифрового мультиметра обычно включает четыре компонента:

Дисплей: где можно просматривать результаты измерений.
Кнопки: для выбора различных функций; параметры зависят от модели.
Диск (или поворотный переключатель): для выбора основных значений измерения (вольт, ампер, ом).
Входные гнезда: Куда вставляются измерительные провода.

Измерительные провода представляют собой гибкие изолированные провода (красный — положительный, черный — отрицательный), которые подключаются к цифровому мультиметру. Они служат проводником от проверяемого объекта к мультиметру. Наконечники пробников на каждом выводе используются для тестирования цепей.

Термины «счетчик» и «цифры» используются для описания разрешающей способности цифрового мультиметра — насколько точные измерения может выполнять измеритель.Зная разрешение мультиметра, техник может определить, можно ли увидеть небольшое изменение измеряемого сигнала.

Пример: Если мультиметр предлагает разрешение 1 мВ в диапазоне 4 В, можно увидеть изменение на 1 мВ (1/1000 вольта) при чтении 1 В.

Цифровые мультиметры обычно группируются по количеству отображаемых на них отсчетов (до 20 000).

Вообще говоря, мультиметры попадают в одну из нескольких категорий:

Универсальные (также известные как тестеры)
Стандартные
Продвинутые
Компактные
Беспроводные

Нужна помощь в выборе мультиметра, который подходит именно вам? Воспользуйтесь селектором инструментов цифрового мультиметра.

Безопасность

Каждое приложение с цифровым мультиметром представляет потенциальную угрозу безопасности, которую необходимо учитывать при проведении электрических измерений. Прежде чем использовать какое-либо электрическое испытательное оборудование, люди всегда должны сначала обращаться к руководству пользователя, чтобы узнать о надлежащих рабочих процедурах, мерах предосторожности и ограничениях.

Что такое цифровой мультиметр?

Что такое цифровой мультиметр? Основная информация и объяснение того, чем цифровые мультиметры отличаются от аналоговых тестеров

Обзор

Измерительные приборы необходимы для проверки состояния электронных устройств.Цифровые мультиметры рекомендуется использовать, когда вам нужно проверить состояние электронного устройства, поскольку такая информация не видна. Эта страница отвечает на вопросы о цифровых мультиметрах, которые вы, возможно, стесняетесь задать (например, что такое цифровые мультиметры и чем они отличаются от аналоговых тестеров), предлагает введение в доступные типы и объясняет, как выбрать подходящую модель. для тебя.

Цифровой мультиметр, простой в использовании даже для новичков

Цифровые мультиметры — это измерительные приборы, которые могут измерять такие величины, как напряжение, ток и сопротивление.Измеренные значения отображаются на цифровом дисплее, что позволяет легко и прямо читать их даже новичкам.
Некоторые цифровые мультиметры выбирают диапазон измерения автоматически, избавляя от необходимости выбирать его вручную. Следовательно, эти инструменты сравнительно просты в использовании даже для новичков. Естественно, аналоговые тестеры также обладают преимуществами, например, с точки зрения простоты считывания изменений измеренного значения во время измерения и интуитивной легкости, с которой стрелка может быть видна в местах, где цифровое считывание может быть затруднено.
Поскольку и цифровые мультиметры, и аналоговые тестеры имеют преимущества, вы можете выбрать инструмент, который лучше всего подходит для вашего приложения, указав, что вы хотите измерять.

Легко для новичков
Цифровые мультиметры
Стрелка показывает изменения значений
Аналоговые тестеры

Высокоточные цифровые мультиметры

Цифровые мультиметры часто описываются как имеющие высокую точность, но точность самих результатов измерения существенно не отличается от аналоговых тестеров.Однако в этом контексте «высокая точность» относится к способности приборов поддерживать более высокое разрешение, поскольку их цифровые дисплеи могут отображать больше цифр. Поскольку аналоговые тестеры указывают значения с помощью иглы, существует вероятность того, что человек, использующий прибор, сделает ошибку при считывании значения. Такие ошибки известны как ошибки чтения.
Цифровые мультиметры имеют то преимущество, что они менее подвержены ошибкам считывания, поскольку они используют цифровой дисплей. Многие пользователи считают, что легко читаемый цифровой дисплей предпочтительнее, поскольку человеческий фактор может произойти независимо от того, насколько тщательно вы его используете.

В отличие от аналоговых тестеров, измеренные значения цифровых мультиметров можно считывать напрямую, без необходимости интерпретировать мелкую градуировку, а приборы легко читаются в темных местах. Таким образом, цифровые мультиметры отличаются легкостью считывания их значений *. Некоторые цифровые мультиметры могут отправлять данные на компьютер, что еще больше снижает вероятность ошибки.

* При измерении явления, которое характеризуется высокой степенью изменчивости, значение минимальной цифры на цифровых приборах может быстро измениться, что затрудняет чтение результата.В таких ситуациях может быть легче прочитать результат как среднее значение на аналоговом тестере, поскольку стрелка неспособна механически отслеживать колебания.

Типы цифровых мультиметров

Цифровые мультиметры можно в целом разделить на два типа.

Портативный тип

Настольный тип

5-1 / 2-значный цифровой мультиметр
7-1 / 2-разрядная высокоточная модель, специально разработанная для измерения постоянного напряжения

Карманные модели имеют компактную конструкцию, поэтому их можно держать во время использования.Поскольку их легко носить с собой, их можно использовать в самых разных областях, от лабораторий до работы на месте. То, что они компактны, не означает, что им не хватает функциональности. Доступны высококачественные модели, поэтому вы можете выбрать инструмент, подходящий для вашего приложения. Доступны портативные модели в различных форм-факторах, включая компактные, в виде карточек и ручки.
Напротив, настольные модели предназначены для размещения на горизонтальной поверхности во время использования.Они часто встраиваются в рабочие места, системы и производственные линии, и многие из них имеют большое количество отображаемых цифр. Существует тенденция к высокой добавленной стоимости в виде возможностей, которые предоставляет инструмент сам по себе или в сочетании с компьютером, включая передачу данных, усреднение и расширенные вычисления.
При выборе цифрового мультиметра полезно спросить, должна ли выбранная вами модель быть портативной или требуемые возможности доступны только в настольных моделях.

Как выбрать цифровой мультиметр

Многие начинающие покупатели могут испугаться широкого набора функций, предлагаемых цифровыми мультиметрами. Как выбрать лучший инструмент для конкретного приложения? Первый шаг — определить, обладает ли модель-кандидат необходимой функциональностью, и проверить такие характеристики, как диапазон и разрешение. Если вы планируете использовать инструмент на открытом воздухе, например на рабочем месте, рекомендуется выбрать модель, рассчитанную на такое использование.

Если вам нужно будет часто брать с собой инструмент, вероятно, будет сложно использовать большую модель. Компактные продукты включают в себя широкий спектр вариантов, от простых моделей в форме карточек до функциональных портативных устройств, поэтому тщательный анализ среды, в которой вы будете использовать инструмент, — хороший способ обрести душевное спокойствие. Также важно выбрать цифровой мультиметр с нужным уровнем точности для конкретного приложения.

Многофункциональные цифровые мультиметры имеют то преимущество, что их можно использовать во множестве ситуаций.Конечно, если вы в основном будете использовать инструмент в обстоятельствах, не требующих особой точности, нет необходимости выбирать дорогую модель. Постарайтесь выбрать модель с той точностью и функциональностью, которая вам нужна.
Наконец, также важно выбрать цифровой мультиметр, который обеспечит безопасность на рабочем месте.

Выбор цифрового мультиметра, который подходит именно вам

Цифровые мультиметры отображают значения в легко читаемом формате, и существует тенденция к созданию многофункциональных моделей с высокой точностью и разрешением.Поскольку доступно так много типов, покупатели нередко не понимают, какая модель лучше всего соответствует их потребностям. При выборе цифрового мультиметра первым делом нужно спросить, какие функции вы хотите использовать.
Затем примите во внимание такие факторы, как безопасность и условия эксплуатации, и вы сможете выбрать цифровой мультиметр, который наилучшим образом соответствует вашим потребностям.

Как использовать

Сопутствующие товары

Узнать больше

Что такое цифровой мультиметр?

Цифровой мультиметр, или цифровой мультиметр, измеряет и проверяет несколько электрических стимулов, включая напряжение, ток и сопротивление.Это ежедневный диагностический инструмент, которым пользуются технические специалисты и инженеры-электрики. Он сочетает в себе функции вольтметра, амперметра и омметра. Цифровой мультиметр обычно включает в себя щупы, зажимы или провода, которые вставляются во входы на приборе, а затем подключаются к тестируемому устройству для выполнения измерения.

Почему используются цифровые мультиметры?

Цифровой мультиметр в основном используется для проверки одного из трех факторов: напряжения (вольт), тока (амперы) и сопротивления (Ом) по закону Ома.Это простое уравнение, приведенное ниже, обычно используется инженерами-электриками во время диагностических испытаний.

В = I x R

В = напряжение

I = ток

R = сопротивление

Инженеры

в лаборатории и на местах также используют цифровые мультиметры для проверки состояния системы или цепи в целях безопасности. Например, напряжение, превышающее 42 В, или ток, превышающий 10 мА, могут вызвать болезненный шок, а в некоторых случаях привести к летальному исходу. Сопротивления также рассчитаны на определенную мощность (ватт) и могут нагреваться при более высоких токах и напряжениях.Цифровые мультиметры, по сути, помогают инженерам убедиться, что тестируемое устройство безопасно для работы.

Виды цифровых мультиметров

Цифровой мультиметр общего назначения

Универсальный мультиметр	используется	используется для	Форм-фактор	Обзор
	Начинающие и любители	Устранение неполадок в простых схемах и получение общего представления о том, что работает, а что нет.	Портативный	Они не обеспечивают высокую степень точности, но показания надежны.

Эти цифровые мультиметры, часто используемые любителями, измеряют напряжение, сопротивление, целостность цепи и ток для поиска и устранения неисправностей в простых цепях. Они не обеспечивают высокую степень точности — просто общее представление о том, что работает. Простота — ключ к успеху, а показания надежны.

Портативный цифровой мультиметр

Портативный цифровой мультиметр	используется	используется для	Форм-фактор	Обзор
	Электрики, подрядчики и специалисты по ОВК	Выполняйте измерения и устраняйте неисправности потенциально опасной системы в полевых условиях.	Портативный	Ручные цифровые мультиметры следует использовать, когда требуется мобильность.

Также известные как цифровые вольтметры, портативные цифровые мультиметры используются электриками, подрядчиками по электрике и специалистами по HVAC для проведения измерений и поиска неисправностей в потенциально опасных системах в полевых условиях. Когда требуется мобильность, следует использовать портативные цифровые мультиметры.

Цифровой мультиметр с расширенными функциями

Расширенный цифровой мультиметр	используется	используется для	Форм-фактор	Обзор
	Инженеры-электрики и электронщики	Выполняйте более сложные измерения и будьте уверены в своих разработках.	Скамья	Эти цифровые мультиметры чрезвычайно точны и обладают множеством расширенных функций

Эти инструменты, также известные как настольные цифровые мультиметры или коммерческие цифровые мультиметры, используются инженерами-электриками и электронщиками для выполнения более сложных измерений и повышения уверенности в своей конструкции. Эти инструменты чрезвычайно точны и обладают множеством расширенных функций, включая возможность программирования автоматизации, замедления или ускорения измерений для наблюдения за поведением сигналов низкого уровня или переходных процессов, а также взаимодействие с другими приборами.

Компактный цифровой мультиметр

Компактный цифровой мультиметр	используется	используется для	Форм-фактор	Обзор
	Инженеры-электрики и электронщики	Выполняйте более сложные измерения и будьте уверены в своих разработках.	Монтаж в стойку	Используется, когда необходимы точные измерения, но место ограничено.

Эти многоканальные мультиметры используются на производстве, когда необходимы точные измерения, но пространство для оборудования ограничено.Они встраивают карты с переключателями и мультиплексором, чтобы «втиснуть» десятки или даже сотни каналов в один мэйнфрейм.

Цифровой мультиметр и осциллограф

Цифровой мультиметр позволяет вам считывать напряжение в любой момент времени, но осциллографы показывают, как напряжение изменяется во времени, графически отображая форму волны. Осциллографы часто используются вместо цифровых мультиметров при поиске и устранении неисправностей в более сложных схемах.

Цифровой мультиметр Используется для: Тип цепи:

Считайте напряжение в любой момент времени. Простые схемы

Осциллограф Используется для: Тип цепи:

Измерьте изменение напряжения во времени. Сложные схемы

Как выбрать цифровой мультиметр

Когда дело доходит до выбора подходящего цифрового мультиметра для вашего приложения, необходимо учитывать ряд соображений, начиная с того, где вы его будете использовать.Вы также захотите посмотреть на точность, скорость и количество каналов, необходимых для того, чтобы инструмент соответствовал требованиям вашей работы.

Получите лучший цифровой мультиметр для ваших нужд

Как пользоваться цифровым мультиметром

Цифровой мультиметр очень легко настроить и использовать для проведения тестов в лаборатории. Просто выполните шесть шагов ниже, чтобы настроить цифровой мультиметр и начать измерение тестируемого устройства (DUT).

1. Осмотрите цифровой мультиметр и тестируемое устройство на предмет физических повреждений.

2. Вставьте соответствующие щупы во входы цифрового мультиметра (щупы и входы обычно имеют цветовую маркировку для простоты использования).

3. Установите цифровой мультиметр в режим измерения сопротивления, напряжения или тока, в зависимости от того, что вы измеряете.

4. Проверьте правильность работы цифрового мультиметра с известным источником напряжения.

5. Удерживайте концы зондов или зажимов на положительной и отрицательной клеммах тестируемого устройства для выполнения измерений.

6. Во время работы следите за предупреждениями по технике безопасности на экране цифрового мультиметра.

Примечание. Приведенные выше шаги охватывают основы использования цифрового мультиметра, но инженеры всегда должны обращаться к руководству по эксплуатации для конкретной модели перед использованием цифрового мультиметра, чтобы убедиться, что методы безопасны и измерения точны.

Ресурсы по цифровому мультиметру

Готовы поднять свои знания в области цифрового мультиметра на новый уровень? Узнайте больше о цифровых мультиметрах и о том, как ими пользоваться, в Учебном центре Tektronix.

Если вы подумываете о покупке цифрового мультиметра с улучшенными характеристиками, просмотрите нашу сравнительную таблицу цифровых мультиметров, просмотрите нашу коллекцию цифровых мультиметров или запросите демонстрацию продукта.

Что такое DMM — Цифровой мультиметр »Примечания по электронике

Цифровой мультиметр DMM — это измерительный прибор, используемый для измерения электрических величин, включая напряжение, ток и сопротивление, хотя современные цифровые мультиметры часто выполняют гораздо больше измерений.

Учебное пособие по мультиметру Включает:
Основы работы с измерителем Аналоговый мультиметр Как работает аналоговый мультиметр Цифровой мультиметр DMM Как работает цифровой мультиметр Точность и разрешение цифрового мультиметра Как купить лучший цифровой мультиметр Как пользоваться мультиметром Измерение напряжения Текущие измерения Измерения сопротивления Тест диодов и транзисторов Диагностика транзисторных цепей

Цифровой мультиметр или цифровой мультиметр сегодня является одним из наиболее широко используемых видов испытательного оборудования — они практически бесценны в любой лаборатории электроники, для дома, для любителей и профессиональных инженеров-электронщиков.

Стоимость цифровых мультиметров значительно варьируется. Некоторые из этих измерительных приборов можно купить очень дешево, они обеспечивают очень хорошее обслуживание, и они удивительно точны — гораздо точнее, чем требуется для большинства измерений, но также доступны мультиметры верхнего диапазона с очень высокими характеристиками для использования в самых требовательных приложениях.

Первоначально использовались аналоговые мультиметры, но в наши дни они используются редко, поскольку цифровые технологии сделали цифровые мультиметры более дешевыми, более точными и способными предоставить гораздо больше возможностей, помимо измерения тока, напряжения и сопротивления.

… помимо ампер, вольт и ом, многие цифровые мультиметры могут измерять параметры, включая частоту, емкость, целостность цепи и температуру ….
Цифровые мультиметры или цифровые мультиметры
могут измерять множество различных параметров в электрической цепи. Базовые цифровые мультиметры могут измерять амперы, вольты и омы, как и старые аналоговые измерители, но с легкостью включения дополнительных функций в интегральную схему многие цифровые мультиметры могут также выполнять ряд других измерений.

Многие из них включают в себя функции, позволяющие измерять емкость, частоту, целостность цепи (с зуммером для облегчения измерений при взгляде на печатную плату), температуру, функциональность транзистора и часто также ряд других измерений.

Что такое цифровой мультиметр?

В течение многих лет использовались аналоговые мультиметры. Поскольку современные интегральные схемы не были доступны, эти испытательные инструменты проложили путь для более поздних цифровых версий.

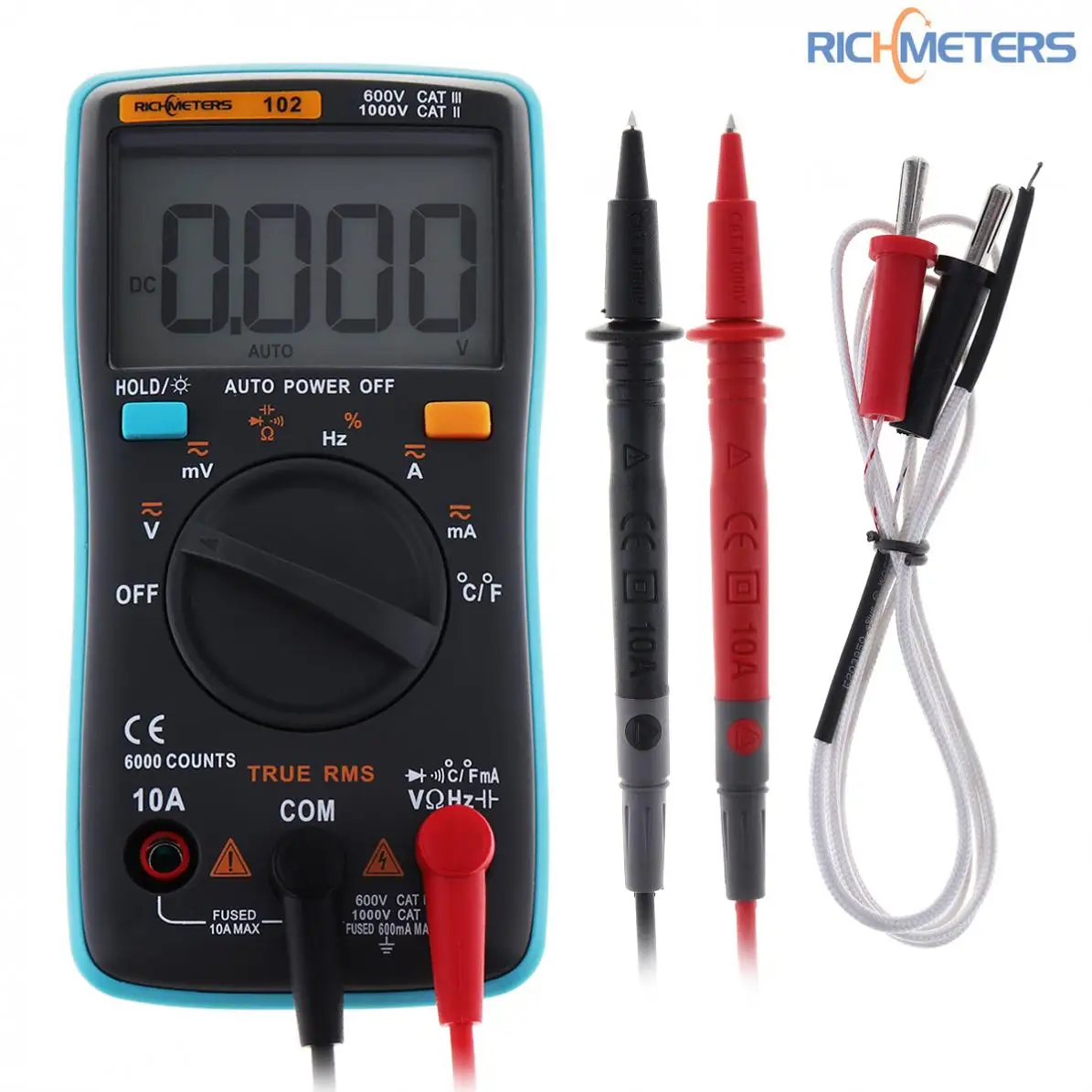

Типичный недорогой цифровой мультиметр
Аналоговые мультиметры могут измерять только амперы, вольт и ом. Однако внедрение технологии интегральных схем и других технологий позволило производить аналого-цифровые преобразователи наряду с развертываниями, такими как жидкокристаллические дисплеи. Это позволило создать контрольно-измерительные приборы, которые могли бы измерять основные измерения ампер вольт и ом в цифровом виде.

В дополнение к этому, было возможно добавить дополнительные измерения при очень небольших затратах, что сделало эти испытательные приборы гораздо более универсальными, чем старые аналоговые аналоги.

Базовая блок-схема типичного цифрового мультиметра приведена на схеме ниже. Хотя разные цифровые мультиметры будут использовать разные схемы, одни и те же базовые методы, как правило, используются от одного измерительного прибора к другому.

Блок-схема цифрового мультиметра, использующего регистр последовательного приближения АЦП
Концепция, используемая в аналого-цифровом преобразовании, называется регистром последовательного приближения. Как следует из названия, регистр последовательного приближения АЦП работает путем последовательного поиска значения входящего напряжения.

Типовые элементы управления и подключения цифрового мультиметра

Интерфейсы на передней панели цифрового мультиметра обычно очень просты. Базовый цифровой мультиметр обычно имеет переключатель, дисплей и разъемы для измерительных щупов.

Основное подключение к типичному цифровому мультиметру показано на изображении и в описании ниже, но, очевидно, точная схема и возможности будут зависеть от конкретного используемого измерительного прибора.

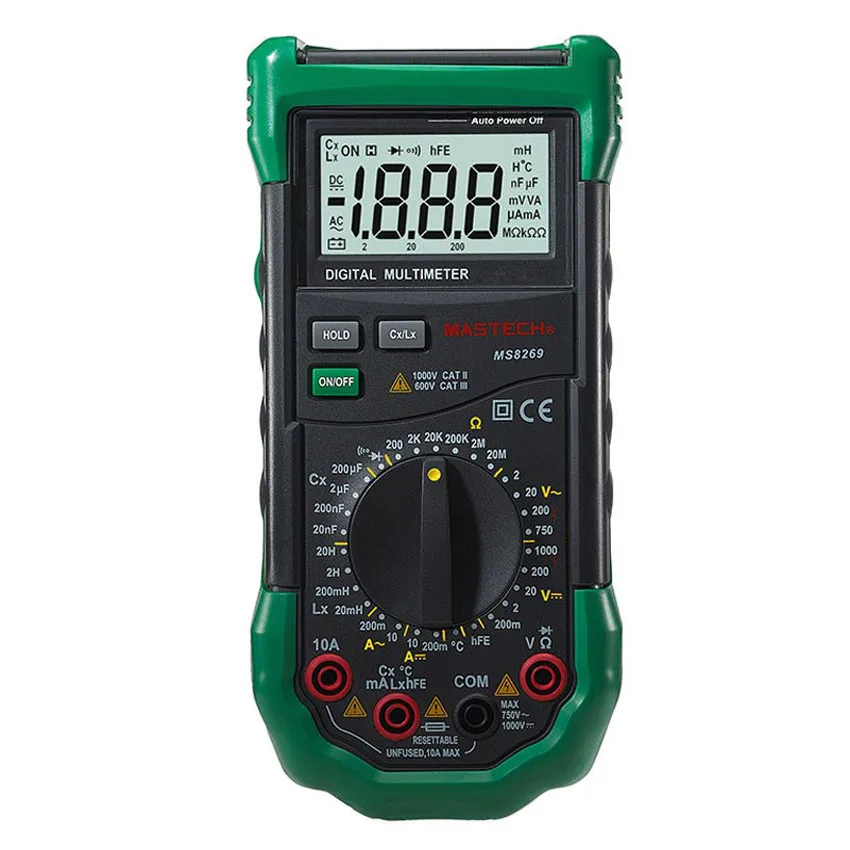

Цифровой мультиметр с элементами управления и подключениями

Дисплей Дисплей цифрового мультиметра обычно легко увидеть и прочитать. Большинство из них имеют четыре цифры, первая из которых часто может быть либо 0, либо 1, и обычно также будет индикация + / -. Также может быть несколько других индикаторов меньшего размера, таких как AC / DC и т. Д., В зависимости от модели DMM
.
Основные соединения Датчики будут подключены к некоторым основным соединениям.Хотя одновременно нужны только двое, их может быть три или четыре. Обычно это могут быть:

Обычный — для использования со всеми измерениями, для этого потребуется отрицательный или черный провод и зонд
.
Вольт, Ом, частота — это соединение используется для большинства измерений и включает положительный или красный провод и щуп.

Ампер и миллиампер — это соединение используется для измерения тока и снова будет подключаться к красному проводу и щупу.

Сильный ток — часто бывает отдельное соединение для сильноточных измерений.Следует проявлять осторожность, чтобы использовать это соединение, а не соединение с низким током, если ожидается высокий уровень тока

Это типичные соединения для мультиметра, и каждая модель мультиметра может иметь свои собственные требования и соединения.

Главный выключатель Обычно используется один главный поворотный переключатель для выбора типа измерения и необходимого диапазона.

Дополнительные соединения Могут быть дополнительные соединения для других измерений, таких как температура, когда термопаре потребуются собственные соединения.Некоторые измерители также могут измерять усиление транзисторов, и для этого потребуются отдельные соединения на измерителе.

Дополнительные кнопки и переключатели Будет несколько дополнительных кнопок и переключателей. Основной, очевидно, будет кнопка включения / выключения. Также могут быть доступны другие функции, включая такие элементы, как удержание пикового значения.

Переключатели и органы управления обычно устанавливаются с главным переключателем диапазонов, занимающим центральное положение на панели мультиметра.Дисплей обычно занимает место в верхней части прибора, чтобы его было легко увидеть, и он не был закрыт проводами, а также его все еще можно было увидеть, если переключатель задействован.

Любые дополнительные переключатели обычно располагаются вокруг главного переключателя, где до них очень легко добраться.

Соединения для измерительных проводов обычно расположены в нижней части передней панели измерителя. Таким образом, до него легко добраться, но провода не мешают работе и обзору переключателей и дисплея.

Как пользоваться цифровым мультиметром

Работа самого цифрового мультиметра обычно очень проста. Зная, как проводить измерения напряжения, тока и сопротивления, нужно использовать мультиметр.

Если счетчик новый, то для его питания, очевидно, потребуется установить батарею. Обычно это просто и понятно, подробности можно найти в инструкции по эксплуатации цифрового мультиметра.

При использовании счетчика можно выполнить несколько простых шагов:

Включите счетчик

Вставьте датчики в правильные соединения — это необходимо, потому что может быть использовано несколько различных соединений.

Установите переключатель на правильный тип измерения и диапазон, в котором будет проводиться измерение. При выборе диапазона убедитесь, что максимальный диапазон превышает ожидаемый. При необходимости диапазон цифрового мультиметра может быть уменьшен. Однако выбор слишком большого диапазона предотвращает перегрузку счетчика.

Оптимизируйте диапазон для лучшего чтения. Если возможно, разрешите всем начальным цифрам не считывать ноль, и таким образом можно будет прочитать наибольшее количество значащих цифр.

После завершения считывания рекомендуется поместить щупы в гнезда для измерения напряжения и установить диапазон на максимальное напряжение. Таким образом, если счетчик случайно подключен без учета используемого диапазона, вероятность повреждения счетчика мала. Это может быть неверно, если он оставлен на текущее показание, и счетчик случайно подключен к точке высокого напряжения!

При проведении каких-либо измерений необходимо соблюдать осторожность, чтобы не допустить проскальзывания измерительных щупов, поскольку это может привести к короткому замыканию в цепи в тестируемой цепи.В крайних случаях это может вызвать короткое замыкание питания или повредить плату.

Обычно при проверке платы соединения расположены достаточно далеко друг от друга, чтобы это не было проблемой, но следует проявлять осторожность, особенно при работе с цепями высокого напряжения и тока.

Общая точность цифрового мультиметра

Есть ряд элементов, которые способствуют тому, что можно условно назвать точностью. Двумя основными составляющими являются разрешение и фактическая точность измерительной системы
.

Разрешение Разрешение цифрового мультиметра часто указывается в количестве цифр.Цифровые мультиметры будут указаны в количестве цифр на дисплее. Обычно это число, состоящее из целого и половины, например 3 1/2 цифры. По соглашению половинная цифра может отображать либо ноль, либо 1. Счетчик из трех с половиной цифр может отображать до 1999 года. Иногда можно использовать трехчетвертную цифру. Это может отображать число больше единицы, но меньше девяти.

Точность Точность измерителя отличается от разрешения дисплея.Это представляет собой неточность показаний из-за неточностей цифрового мультиметра.

Хотя точность цифрового мультиметра будет намного выше, чем у аналогового мультиметра, он помогает понять разницу между точностью и разрешением.

Также необходимо понимать разницу между ними, чтобы понимать общую точность любых выполняемых измерений.
Цифровые мультиметры
— универсальные измерительные приборы.С развитием цифровых технологий многие из этих измерительных приборов могут обеспечивать дополнительные измерения помимо измерений основного напряжения, тока и сопротивления. При покупке цифрового мультиметра стоит выбрать тот, который может измерять параметры, которые могут потребоваться.
Цифровые мультиметры
могут выполнять очень точные измерения и отображать их так, чтобы их можно было легко прочитать.

Другие темы тестирования:
Анализатор сети передачи данных Цифровой мультиметр Частотомер Осциллограф Генераторы сигналов Анализатор спектра Измеритель LCR Дип-метр, ГДО Логический анализатор Измеритель мощности RF Генератор радиочастотных сигналов Логический зонд Тестирование и тестеры PAT Рефлектометр во временной области Векторный анализатор цепей PXI GPIB Граничное сканирование / JTAG Получение данных
Вернуться в тестовое меню.. .

Цифровой мультиметр — определение, устройство и работа

Цифровой мультиметр — это прибор для измерения различных электрических характеристик, отсюда и термин «мульти». В зависимости от конструкции и функциональности мультиметр может использоваться для измерения постоянного напряжения и тока, переменного напряжения и тока, частоты, емкости, сопротивления или температуры. С помощью устройства также можно выполнить проверку работы транзисторов, диодов или целостности цепи.В отличие от мобильного мультиметра, цифровой мультиметр предназначен для стационарного использования в лаборатории или мастерской. Типичные размеры настольного устройства составляют примерно 25 см в ширину, 30 см в глубину и примерно 10 см в высоту. Пользователи цифрового мультиметра обычно закрепляют его перед скамейкой на небольшой возвышенной подставке так, чтобы его было удобно читать и использовать.

Устройство и работа цифрового мультиметра

Дисплей, показывающий измеренные значения, такие как напряжение или сопротивление, отображаются на цифровом мультиметре на дисплее передней панели.Эти мультиметры часто имеют цифровую версию с подсветкой, которая обеспечивает максимальную читаемость. Как правило, для работы мультиметра необходимо сетевое напряжение 230 В, а некоторые устройства также могут работать в режиме альтернативной батареи. Большинство цифровых мультиметров можно подключить к компьютеру с помощью кабеля USB или RS-232. С помощью соответствующего программного обеспечения можно записывать долгосрочные измерения различных показаний, а значения можно отображать графически с помощью программного обеспечения для визуализации.Кроме того, его можно распечатать, а также возможно, что измеренные значения и временные ряды могут быть экспортированы на другие устройства с использованием интерфейсов.

Мультиметры могут значительно различаться по своим характеристикам. Следовательно, различные значения также следует изучить и точно сравнить при выборе правильной функциональности для конкретных потребностей устройства. Особое значение имеют возможные диапазоны индивидуальных размеров. При использовании мультиметра для измерения постоянного напряжения типичные значения от 400 мВ до 1000 В с сопротивлением до 40 МОм могут быть измерены в диапазоне 400 Ом.Также могут быть измерены частоты порядка от 50 Гц до 100 кГц. Кроме того, необходимо учитывать пределы допуска, указывающие на надежность измерения в этих диапазонах.

Многие устройства предлагают автоматический выбор диапазона: устройство автоматически включает возможные диапазоны. В менее удобных устройствах этот выбор нужно делать вручную переключателем. Это может быть неудобным положением, когда для обеспечения устойчивости точек измерения требуются обе руки. С цифровым мультиметром процесс измерения прост: кабели, входящие в комплект, подключаются к гнездам на передней панели, а затем точки измерения схемы или компонента, подлежащего проверке (транзистор или диод), могут отображаться в виде измерения на дисплее.Многие цифровые мультиметры имеют кнопку «HOLD», которая может зафиксировать последнее измеренное значение, чтобы на дисплее не сразу отображалось нулевое значение после отсоединения проводов.
«Назад

Введение в цифровые мультиметры — Часть 1 Ram Meter, Inc.

Введение в цифровые мультиметры — часть 1
14 августа 2020 г .:

Цифровые мультиметры (или цифровые мультиметры) были названы рулеткой нового тысячелетия! Но что такое цифровой мультиметр и что с ним можно делать? Как безопасно проводить измерения и на какие функции следует обращать внимание? Как лучше всего использовать цифровой мультиметр? На эти и другие вопросы мы дадим ответы во введении в цифровые мультиметры, части 1 и 2.

Технологии стремительно меняют мир вокруг нас. Электрические и электронные схемы, кажется, пронизывают все и продолжают усложняться, уменьшаясь в размерах. Бум индустрии связи со смартфонами, планшетами, смарт-телевизорами и устройствами искусственного интеллекта, а также подключением к Интернету оказал повышенное давление на специалистов по электронике. Для обслуживания, ремонта и установки этого сложного оборудования требуются диагностические инструменты, которые предоставляют точную информацию. Такие инструменты, как цифровые мультиметры.

Цифровой мультиметр (или цифровой мультиметр) — это просто электронная рулетка для выполнения электрических измерений. Хотя многие цифровые мультиметры включают в себя ряд дополнительных функций, основная цель — измерение вольт, омов и ампер (или тока).

Выбор цифрового мультиметра

Выбор подходящего цифрового мультиметра для работы требует не только рассмотрения основных характеристик, но и рассмотрения характеристик, функций, уровней безопасности и общей стоимости, представленной конструкцией измерителя.Сегодня надежность, особенно в тяжелых условиях, важна как никогда. Большинство цифровых мультиметров проходят тщательное тестирование и оценку перед упаковкой и отправкой. Безопасность пользователя также является первоочередной задачей, помогающей предотвратить травмы или повреждение измерителя в случае / при неправильном использовании измерителя.

В то время как большинство цифровых мультиметров обрабатывают стандартные измерения вольт, омов и ампер, многие также измеряют такие параметры, как емкость, частота, технологические сигналы и температура. Дополнительные функции включают такие вещи, как дисплеи с подсветкой, возможность Bluetooth, регистрацию данных и измерения True-RMS.Что касается безопасности, цифровые мультиметры обычно рассчитаны на CAT III-600V, CAT III-1000V или CAT IV-600V. Все это необходимо учитывать при выборе подходящего цифрового мультиметра для приложения.

Основы: разрешение, цифры и отсчет

Разрешение относится к тому, насколько точны измерения, которые может выполнить измеритель. Зная разрешение измерителя, вы можете определить, можно ли увидеть небольшое изменение измеряемого сигнала. Например, если цифровой мультиметр имеет разрешение 1 мВ в диапазоне 4 В, можно увидеть изменение на 1 мВ (1/1000 вольта) при чтении 1 В.

Вы не купите линейку, размеченную сегментами в 1 дюйм (или 1 сантиметр), если вам нужно измерять с точностью до четверти дюйма (или 1 миллиметра). В то же время термометр, который измеряет только целые градусы, бесполезен, когда ваша нормальная температура составляет 98,6 ° F. Вам понадобится термометр с разрешением 1 градус.

Термины «цифры» и «счетчики» используются для описания разрешающей способности измерителя, поскольку цифровые мультиметры обычно сгруппированы по количеству отображаемых счетчиков или цифр.3½-разрядный счетчик может отображать три полных цифры в диапазоне от 0 до 9 и одну «половинную» цифру, которая отображает только 1 или остается пустой. 3½-разрядный измеритель будет отображать до 1 999 отсчетов разрешения, а 4 ½-разрядный измеритель будет отображать до 19 999 отсчетов разрешения.

Метр точнее описывать с помощью единиц разрешения, чем цифр. Сегодняшние 3½-разрядные измерители могут иметь повышенное разрешение до 3200, 4000 или 6000 отсчетов. Для некоторых измерений лучшее разрешение обеспечивают счетчики на 3200 единиц.Например, счетчик с 1 999 отсчетами не сможет измерить напряжение до десятых долей вольта, если вы измеряете 320 вольт или более. Однако счетчик на 3200 единиц будет отображать десятые доли вольта до 320 вольт. Это то же разрешение, что и у более дорогого счетчика на 20000 единиц, пока вы не превысите 320 вольт.

Аналоговые и цифровые дисплеи

Цифровой дисплей отличается высокой точностью и разрешением, отображая три или более цифр для каждого измерения. Отображение аналоговой стрелки менее точное и имеет более низкое эффективное разрешение, потому что вам нужно оценивать значения между линиями.Гистограмма показывает изменения и тенденции в сигнале, как и аналоговая стрелка, но она более прочная и менее подвержена повреждениям.

Точность

Точность — это наибольшая допустимая погрешность, которая может возникнуть при определенных условиях эксплуатации. Другими словами, это показатель того, насколько близко отображаемое на цифровом мультиметре измерение к фактическому значению измеряемого сигнала.

Точность цифрового мультиметра обычно выражается в процентах от показаний. Точность показаний в 1% означает, что для отображаемого значения 100 вольт фактическое значение напряжения может находиться в диапазоне от 99 до 101 вольт.Спецификации могут также включать ряд цифр, добавленных к базовой спецификации точности. Это указывает на то, сколько отсчетов цифра в крайнем правом углу дисплея может отличаться. Таким образом, предыдущий пример точности может быть указан как +/- (1% + 2). Следовательно, для показания на дисплее 100 вольт фактическое напряжение будет между 98,8 и 101,2 вольт.
Технические характеристики аналогового измерителя
определяются погрешностью при полной шкале, а не отображаемыми показаниями. Типичная точность аналогового измерителя составляет +/- 2% или +/- 3% полной шкалы.При одной десятой полной шкалы они составляют 20% или 30% от показания. Типичная базовая точность цифрового мультиметра составляет от +/- (0,7% + 1) до +/- (0,1% + 1) от показания или выше.

Закон Ома

Напряжение, ток и сопротивление в любой электрической цепи можно рассчитать с помощью закона Ома, который гласит, что напряжение равно току, умноженному на сопротивление. Таким образом, если известны любые два значения в формуле, можно легко определить третье значение.

Цифровой мультиметр использует закон Ома для прямого измерения и отображения вольт, ампер или омов.Таким образом, вы можете использовать большинство стандартных цифровых мультиметров, чтобы найти нужные вам ответы.

Продолжение в нашем Введение в цифровые мультиметры — Часть 2

Примечание. Информация взята из заметки по применению, любезно предоставленной Fluke Electronics Corporation (которую можно найти ЗДЕСЬ). Ram Meter Inc. продает и хранит ассортимент цифровых мультиметров Fluke и других продуктов, которые можно найти на нашем веб-сайте www.rammeter.com/fluke-electronics
Принцип работы цифрового мультиметра
— Анализируйте измеритель

Мы время от времени сталкиваемся с цифровым мультиметром или dmm в электронике или электрических исследованиях.Он играет жизненно важную роль, поскольку может измерять огромное количество электрических функций. Это легко дает лучший результат и экономит нам много времени.

Раньше, когда я учился, понимание цифрового мультиметра было для меня огромной болью. Источники, из которых я читал, были либо непростыми для понимания, либо имели беспорядочный формат.

Но здесь я приведу простое пошаговое объяснение с диаграммами, чтобы вы поняли его работу и различные функции.

В этой статье вы узнаете:

Что такое цифровой мультиметр

Цифровой мультиметр или DMM — это испытательное оборудование, используемое для измерения сопротивления, напряжения, тока и других электрических параметров в соответствии с требованиями и отображения приводит к отображению математических цифр на ЖК-дисплее или светодиодном индикаторе.Это тип мультиметра, который работает в цифровом виде, а не дает аналоговый выход.

Цифровые мультиметры широко распространены во всем мире, так как они имеют более высокий уровень точности и варьируются от простого портативного цифрового мультиметра с 3 ½ до 4 ½ разряда до очень специального системного цифрового мультиметра.

Характеристики цифрового мультиметра

Цифровой мультиметр — это самый совершенный измерительный прибор, в котором для электрических измерений используются современные интегральные схемы. Некоторые из его особенностей, которые делают его известным в глазах профессиональных техников:

Это легкий вес.

Может давать более точные показания.

Он измеряет множество физических величин, таких как напряжение, ток, сопротивление, частота и т. Д.

Это менее затратно.

Измеряет различные электрические параметры на высоких частотах с помощью специальных щупов.

Блок-схема цифрового мультиметра

Ключевой процесс, который происходит в цифровом мультиметре при любых измерениях, — это измерение напряжения. Если вы измеряете напряжение, вы можете легко измерить другие электрические параметры с помощью математических формул.

Чтобы понять, как работает цифровой мультиметр, прежде всего, мы должны разобраться в этом процессе.

Как мы знаем, цифровые мультиметры выдают выходные данные в числовой форме благодаря наличию регистров АЦП внутри этих мультиметров. Цифровые мультиметры, наиболее широко используемые в цифровых мультиметрах, известны как регистр последовательного приближения или SAR. Для большей точности эти АЦП последовательного приближения могут иметь уровень разрешения 12 бит.

Как правило, цифровой мультиметр имеет уровень разрешения 16 бит со скоростью 100 000 выборок в секунду.Этих уровней скорости более чем достаточно для большинства приложений цифрового мультиметра, поэтому мы используем эти регистры в зависимости от требований.

Как показано на диаграмме, первый этап процесса — это выборка и удержание, используемые для выборки напряжения на входе цифрового мультиметра, а затем для его поддержания. Выход первого каскада становится одним из входов операционного усилителя, а другой вход операционного усилителя является цифровым выходом обратной связи через ЦАП.

Полученный выходной сигнал становится входом SAR, который генерирует результаты в цифровой форме с хорошим уровнем разрешения. При постоянном входном напряжении резистор начинает работать с половиной его полной шкалы. По сути, он устанавливает самый старший бит, MSB в «1», а все остальные в «0».

Чтобы увидеть, как это работает, возьмем простой пример 4-битного SAR. Его выход будет начинаться с 1000. Если напряжение меньше половины максимальной допустимой, выход компаратора будет низким, и это приведет к установке в регистр уровня 0100.Если напряжение выше этого, регистр переместится на 0110 и так далее.

Работа цифрового мультиметра

Блок-схема, приведенная ниже, показывает последовательность операций цифрового мультиметра.

Как показано выше, сбор выборки осуществляется с помощью схемы выборки и хранения. Внутри схемы выборки и хранения присутствует конденсатор, который заряжается, чтобы соответствовать входному аналоговому напряжению, известному как процесс сбора данных.

Когда конденсатор высвобождается из схемы сбора данных, считается, что измеряется напряжение.После этого обычно возникает шум, который отрицательно влияет на точность цифрового мультиметра. Чтобы преодолеть это, мы буферизовали и усреднили образцы для достижения высокой точности и разрешения.
Зная это, вы можете легко использовать цифровой мультиметр для измерения электрических параметров, таких как напряжение переменного и постоянного тока, ток, сопротивление, емкость и т. Д.
Принцип работы цифрового мультиметра

Как показано на блок-схеме, в типичном цифровом мультиметре входной сигнал i.Напряжение переменного или постоянного тока, ток, сопротивление, температура или любой другой параметр преобразуется в напряжение постоянного тока в пределах диапазона АЦП. Затем аналого-цифровой преобразователь преобразует предварительно масштабированное постоянное напряжение в его эквивалентные цифровые числа, которые будут отображаться на дисплее.

Иногда блок цифрового контроллера реализуется с микроконтроллером или микропроцессором для управления потоком информации в приборе. Этот блок будет координировать все внутренние функции, а также передачу информации на внешние устройства, такие как принтеры или персональный компьютер.

В случае портативного мультиметра, некоторые или все эти блоки могут быть реализованы в схеме СБИС, в то время как аналого-цифровой преобразователь и драйвер дисплея могут находиться в одной и той же ИС.

Цифровой мультиметр в качестве вольтметра, амперметра и цифрового омметра

В цифровой мультиметр мы можем включить много типов измерителей, таких как омметр, амперметр, вольтметр для измерения электрических параметров. Его блок-схема представлена на рисунке ниже. Давайте посмотрим на его работу и спецификации один за другим.

(i) Цифровой вольтметр (DVM):

Цифровой вольтметр — это основной прибор, используемый для измерения напряжения с помощью аналого-цифрового преобразователя. Основным принципом цифровых мультиметров является аналого-цифровой преобразователь, потому что без него мы не сможем преобразовать аналоговый выходной сигнал в цифровую форму.

На рынке доступно несколько АЦП, но мы в основном используем АЦП флэш-памяти из-за его простоты и максимальной скорости. Давайте посмотрим на его основную работу.

(a) Флэш-аналого-цифровой преобразователь: Он состоит из компараторов, энкодеров и цифровых дисплеев. Компараторы управляются цепью резисторного делителя, кодер преобразует свои входы в соответствующие выходы, которые управляют цифровым дисплеем.

Как показано выше, три резистора номиналом R управляют компараторами C ₁, C ₂, C ₃. Пусть входное напряжение V _i = 1V, + V = 4V и компараторы, то есть C ₁, C ₂, C ₃ напряжения равны 1V, 2V и 3V соответственно.Если выход C ₁ = +1 и C ₂ = C ₃ = 0, то мы подали 001 в качестве входа в энкодер, который затем преобразует его в 0001.

Этот двоичный выход управляет семеркой. сегментный дисплей, чтобы прочитать на нем 1 В. С помощью этого метода мы считываем напряжения величиной 1 В, 2 В, 3 В, а также добавляем дополнительные компараторы для более точных показаний в соответствии с нашими требованиями.

(ii) Цифровой амперметр (DAM):

Цифровой амперметр использует шунтирующий резистор для создания калиброванного напряжения, пропорционального протекающему току.Как показано на диаграмме, чтобы считать ток, мы должны сначала преобразовать измеряемый ток в напряжение, используя известное сопротивление R _K. Создаваемое таким образом напряжение калибруется для считывания входного тока.

(iii) Цифровой омметр (DOM):

Цифровой омметр используется для измерения электрического сопротивления, которое препятствует прохождению тока.

Как показано на схеме, резистивная цепь, состоящая из известного сопротивления R _K и неизвестного сопротивления R _и, используется для создания напряжения на неизвестном сопротивлении.Напряжение определяется по формуле:

V = V _B R _u / R _K + R _u

где V _B = напряжение встроенной батареи

После калибровки напряжения измеритель может быть откалиброван в омах.

Что означают символы на цифровом мультиметре?

Некоторые общие символы цифрового мультиметра и их описание приведены в таблице ниже. Эти символы часто встречаются на мультиметре, а его схемы предназначены для обозначения компонентов и справочных значений электрических параметров.

Цифровой мультиметр Части и функции

Цифровой мультиметр разделен на три части:

(i) Дисплей: ЖК-экран в верхней части мультиметра в основном отображает четыре или более цифр, а также показывает отрицательное значение, если необходимо. Некоторые из современных мультиметров подсвечивают дисплей для лучшего обзора в условиях низкой освещенности.

(ii) Диск выбора: Он позволяет пользователю настроить мультиметр на считывание различных электрических параметров, таких как ток в миллиамперах (мА), напряжение, сопротивление, емкость и т. Д.Вы можете легко повернуть циферблат в любом месте для измерения конкретных параметров.

(iii) Порты: Два порта доступны на передней панели каждого мультиметра, за исключением некоторых четырех портов, доступных для измерения тока в мА или А. Мы подключили к этим портам два датчика разного цвета, т.е. красный цвет, а другой черный цвет. Различные порты в мультиметре:

(a) COM : обозначает общий и почти подключен к земле или рассматривается как отрицательное соединение цепи.Обычно мы вставляем датчик черного цвета в COM-порт.

(b) mAVΩ: Этот порт позволяет измерять ток (до 200 мА), напряжение и сопротивление или рассматривать как положительное соединение цепи. Обычно мы вставляем датчик красного цвета в порт mAVΩ.

Отведения цифрового мультиметра:

В коробке цифрового мультиметра мы получили провода разных цветов. Здесь мы собираемся подробно объяснить эти отведения. Провода цифрового мультиметра подразделяются на четыре части:

(i) Красный провод

Подключается к порту напряжения, сопротивления или тока.

Считается положительным соединением цепи

(ii) Черный провод

Подключается к общему порту или порту заземления

Считается отрицательным соединением цепи

(iii) Датчики :

Это ручки, которые используются для удержания наконечника на тестируемом соединении. Доступны различные типы пробников, а именно:

Зажимы типа «банан» на «крокодил»: это отличные кабели для подключения к большим проводам или контактам на макетной плате.Подходит для выполнения долгосрочных тестов, когда вам не нужно удерживать датчики на месте, пока вы манипулируете схемой.

Банан на крючок IC: крючки IC хорошо работают с меньшими ИС и ножками ИС.

Банан для пинцета: Пинцет удобен, если вам нужно проверить компоненты SMD.

Банан для измерительных зондов: если вы когда-нибудь сломаете зонд, их будет дешево заменить.

(iv) Наконечник:

Они находятся на концах зондов и в основном служат точкой подключения.

Время измерения:
Профессиональные техники всегда предпочитают те инструменты, время измерения которых играет решающую роль, приводит к хорошим результатам с большей точностью. Измерение времени в основном зависит от следующих факторов:

(i) Время установления: Когда измеряемое значение подается на вход схемы, для установления требуется определенное время, известное как время установления. Это позволит преодолеть любые уровни входной емкости при проведении испытаний с высоким импедансом.

(ii) Время калибровки АЦП: В некоторых цифровых мультиметрах необходимо учитывать периодическую калибровку, особенно если измерения выполняются под автоматическим или компьютерным управлением.

(iii) Время переключения: Время переключения — это время, необходимое для установки прибора после переключения входа. Сюда входит время установления после изменения типа измерения, например от напряжения до сопротивления и т. д.

(iv) Время автоматического обнуления: Для обеспечения точности необходимо обнулить счетчик при выборе автоматического выбора диапазона или при изменении диапазона.

(v) Время измерения сигнала: Это основное время, необходимое для проведения самого измерения. При измерениях переменного тока необходимо учитывать рабочую частоту, поскольку минимальное время измерения сигнала основано на минимальной частоте, необходимой для измерения.

Цифровой мультиметр Точность:
Цифровой мультиметр — идеальный выбор для каждого профессионального техника из-за его лучшей точности.Это величина, на которую отображаемое показание может отличаться от фактического ввода. Цифровой мультиметр обычно определяет точность как процент от показания плюс процент от полной шкалы. Точность зависит от технических характеристик прибора и варьируется от производителя к производителю. Точность мультиметра может быть выражена несколькими способами:

Точность цифрового мультиметра = ± (промилле показаний + промилле диапазона)

Погрешность цифрового мультиметра = (% показаний) + (% диапазона)

Точность цифрового мультиметра = (% показаний) + смещение

Примечание: здесь ppm означает доли на миллион.

Факторы, влияющие на точность мультиметра:

(i) Температура: В значительной степени температура может влиять на точность цифровых мультиметров. Сегодня многие мультиметры имеют встроенную функцию измерения температуры, которая устраняет необходимость в каких-либо внешних устройствах. Вы можете выразить их как ± (ppm показания + ppm диапазона) / ° C.

(ii) Разрешение: Разрешение прямо пропорционально точности. Если вам нужна точность, вы также должны позаботиться о разрешении.Разрешение цифрового мультиметра выражается в количестве отображаемых цифр. Обычно это будет число, состоящее из полутора целых чисел, т.е. 3 ½ цифр и т. Д. По соглашению, половина цифры может отображать либо ноль, либо 1.

Примечание: разные мультиметры от разных производителей могут работать по-разному. . Всегда рекомендуется обращаться к инструкциям производителя, чтобы понять, как работает конкретный цифровой мультиметр.

DMM Меры предосторожности:

Перед использованием мультиметров мы должны соблюдать некоторые меры безопасности. Здесь мы собираемся объяснить вам некоторую информацию о безопасности цифрового мультиметра.

Если измерительные провода цифрового мультиметра повреждены, никогда не используйте прибор.

Всегда следит за тем, чтобы измерительные провода и шкала находились в правильном положении для желаемого измерения.

Когда измерительный провод подключен к входному разъему 10 А или 300 мА, никогда не прикасайтесь щупами к источнику напряжения.

При подаче питания никогда не измеряйте сопротивление в цепи.

При проведении измерений всегда держите пальцы за защитными кожухами на измерительных щупах.

Во избежание повреждений или травм никогда не используйте глюкометр в цепях, мощность которых превышает 4800 Вт.

Замените батарею как можно скорее, чтобы избежать ошибочных показаний, которые могут привести к поражению электрическим током или травмам.

Будьте осторожны при работе с напряжением выше 60 В постоянного тока или 30 В переменного тока (среднеквадратичное значение).Такое напряжение создает опасность поражения электрическим током.

Есть вопросы по цифровому мультиметру ? Спрашивайте в комментариях.
