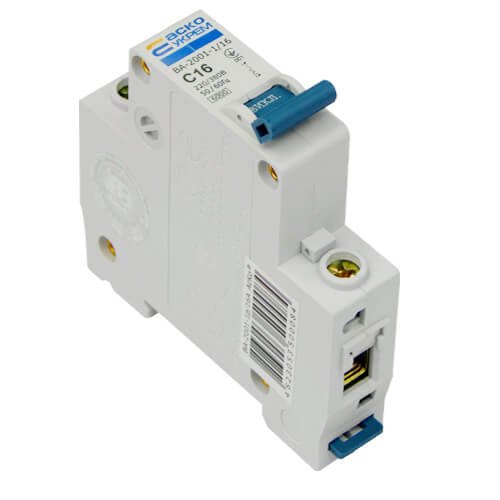

Однофазный автомат защиты: Электрический автомат защиты ABB SH201L C63 однополюсный однофазный

Однофазный автомат защиты по превышению тока. Что такое автомат защиты от перепадов напряжения сети? Принцип действия электрических автоматов

С самого начала возникновения электричества инженеры стали думать над безопасностью электрических сетей и устройств от токовых перегрузок. Вследствие этого было сконструировано много разных устройств, которые отличаются надежной и качественной защитой. Одними из последних разработок стали электрические автоматы.

Этот прибор называется автоматическим по причине того, что он оснащен функцией отключения питания в автоматическом режиме, при возникновении коротких замыканий, перегрузок. Обычные предохранители после срабатывания подлежат замене на новые, а автоматы после устранения причин аварии можно снова включить.

Никогда не забывайте, что электричество — ваш друг, только с полной защитой на месте, и тренер работает, чтобы сопровождать вас во всех ваших проектах. Они оптимально отвечают растущим требованиям к открытым выключателям, особенно в отношении работы и мониторинга сетевых процессов, связанных с электронными системами управления. Из-за своего качества этот диапазон является эталоном во всем мире.

Международные стандарты и официальные утверждения

Все модели имеют одинаковую конструкцию, тот же режим работы и общий ассортимент аксессуаров. Термомагнитный разъединитель использует биметаллические и электромагнитные приводы. В случае короткого замыкания создается большое электромагнитное поле для запуска электромагнитного привода.

Такое защитное устройство необходимо в любой схеме электрической сети. Защитный автомат защитит здание или помещение от разных аварийных ситуаций:

• Пожаров.
• Ударов человека током.
• Неисправностей электропроводки.

Виды и конструктивные особенности

Необходимо знать информацию о существующих видах автоматических выключателей, чтобы во время приобретения правильно выбрать подходящее устройство. Имеется классификация электрических автоматов по нескольким параметрам.

Выполнение с помощью микропроцессорного или электронного управления осуществляется путем мониторинга фактического фактического значения тока. Он получается путем расчетов по пиковым токам, которые регистрируются микропроцессором. Прямой механизм отсечки — рабочая сила является результатом прямого соединения рычажного механизма с основными контактами. Независимое ручное включение осуществляется пружинами, но прерывание не зависит от них. Механизм прямого выключения является обязательным для разъединителей, аварийных выключателей, предохранительных концевых выключателей и предохранительных дверных замков.

Отключающая способность

Это свойство определяет ток короткого замыкания, при котором автомат разомкнет цепь, тем самым отключит сеть и приборы, которые были подключены к сети. По этому свойству автоматы подразделяются:

Автоматы на 4500 ампер, применяются для предотвращения неисправностей силовых линий жилых домов старой постройки.
Автоматы на 6000 ампер, используются для предотвращения аварий при замыканиях в сети домов в новостройках.
Автоматы на 10000 ампер, применяются в промышленности для защиты электрических установок. Ток такой величины может образоваться в непосредственной близости от подстанции.

Основными техническими характеристиками выключателей являются номинальный ток, номинальное напряжение, ток короткого замыкания и время отключения. Большинство мирян представляют черный, серый или синий ящик с рычагом в центре, который находится в коммутаторе дома в коридоре. И некоторые из них, с их ненавязчивым взглядом на электрическое оборудование, могли бы оснастить себя темнотой, пытаясь ввести этот элемент в действие, когда лампочка лопнула вечером, и вся их квартира была в полной темноте. Это было сделано в большинстве случаев, а если нет, то к нему должен был присоединиться квалифицированный рабочий.

Срабатывание автоматического выключателя возникает при замыканиях, сопровождающихся возникновением определенной величины тока.

Автомат защищает электропроводку от повреждения изоляции большим током.

Число полюсов

Это свойство говорит нам о наибольшем количестве проводов, которые возможно подключить к автомату для обеспечения защиты.

При аварии, напряжение на этих полюсах отключаются.

Несколько часов спустя он пришел на почту, а затем вся его работа продолжалась несколько мгновений, потому что это включало включение автоматического выключателя. Многие из нас задавались вопросом: «Не может ли это быть сделано дистанционно?» Но как только свет включался, и проблема была решена, большинство из нас отпустило ее.

Однако, если есть аналогичная проблема с отказом на входе в большой объект, такой как панельный дом, производственный цех или промышленное здание, ремонт уже не так прост. Вы не можете просто включить функцию безопасности, не обнаружив причины сбоя. Проверьте устройство и устраните причину. Это приводит к экономическим потерям из-за задержки, сбоя производства и т.д. поэтому были разработаны различные диагностические устройства, которые позволяют причину этих сбоев обнаруживать, оценивать и отключать только поврежденную часть оборудования, в то время как остальная часть оборудования восстанавливается.

Особенности автоматов с одним полюсом

Такие автоматы наиболее простые по своей конструкции, и служат для защиты отдельных участков сети. К такому автоматическому выключателю можно подсоединить два провода: вход и выход.

Задачей таких устройств является защита электрической проводки от перегрузок и КЗ проводов. Нейтральный провод подключается к нулевой шине, в обход автомата. Заземление подключается отдельно.

Можно утверждать, что это также может быть достигнуто за счет правильной селективности между отдельными запирающими элементами, так что выключатель, ближайший к точке отказа, отключается. Это верно, но в этом случае необходимо перезапустить предохранительное устройство после устранения неисправности, поэтому включите его.

В некоторых случаях это может вызвать проблемы, поскольку расстояние между неисправностью и автоматическим выключателем иногда значительно. Следовательно, это попытка оснастить выключатели дистанционным выключателем; вот как мы добираемся до достоинств вещи, то есть дистанционного управления элементами безопасности.

Электрические автоматы с одним полюсом не являются вводными, так как при его отключении разрывается фаза, а нулевой провод по-прежнему остается соединенным с питанием. Это не обеспечивает защиту на 100%.

Свойства автоматов с двумя полюсами

В случаях, когда при аварии требуется полное отсоединение от электрической сети, используют автоматические выключатели с двумя полюсами. Они используются как вводные. В аварийных случаях, либо при коротком замыкании вся электрическая проводка отключается в одно время. Это дает возможность осуществлять работы по ремонту и обслуживанию, а также проведения работ по подключению оборудования, так как гарантирована полная безопасность.

В настоящее время автоматические выключатели используются не только для защиты от коротких замыканий или сверхтоков, но и для обеспечения многих других функций. Например, использование автоматического выключателя в качестве защиты от пониженного напряжения или в качестве защиты от перенапряжений в сочетании с реле перенапряжения. Автоматические выключатели также могут выполнять функцию главного выключателя с дистанционным отключением. В случаях, когда большое количество переключателей не требуется, они могут заменить контакторы.

Он монтируется на автоматических выключателях дополнительно либо в производстве, либо при сборке у заказчика. Пульт дистанционного управления, закоротивший короткое замыкание, имеет все основные производители выключателей в своем ассортименте. При разработке этих приводов были учтены несколько основных условий, характеризующих автоматические выключатели режима. Прежде всего, это был принцип модульности. Это означает не только возможность замены привода, но и принцип монтажа привода клиентом без необходимости специальных знаний или сборочных средств.

Двухполюсные электрические автоматы используют, когда необходимо наличие отдельного выключателя для устройства, работающего от сети 220 вольт.

Автомат с двумя полюсами подключают к устройству с помощью четырех проводов. Из них два приходят от сети питания, а другие два выходят из него.

Это также принцип универсальности — приводы могут использоваться как для 3-полюсных, так и для 4-полюсных версий. Это также требование обеспечить максимальное время отсечки. Этого можно достичь только с помощью пружинной защелки. Однако благодаря специальной коробке передач ее можно включить до 100 мс. Он может работать как в локальном, так и в удаленном режимах. Локальный контроль доступен после того, как прозрачная крышка накопителя была сложена. Складывание автоматически блокирует цепи дистанционного управления.

Положение откидной крышки можно сигнализировать дистанционно. Под защитной крышкой находится предустановленный переключатель для автоматической работы привода. Электронные схемы возбуждения блокируют неправильные процессы управления, например, циклическое включение привода после перегрузки по току или вспомогательных версий. Привод можно заблокировать в выключенном положении автоматического выключателя до трех замков. Блокировка также может быть передана дистанционно.

Трехполюсные автоматы

В электрической сети, имеющей три фазы, применяются 3-полюсные автоматы. Заземление оставляют незащищенным, а проводники фаз соединяют с полюсами.

Трехполюсный автомат служит вводным устройством для любых трехфазных потребителей нагрузки. Чаще всего такой вариант исполнения автомата применяют в промышленных условиях для питания электричеством электродвигателей.

Прозрачная защитная крышка — это уплотнение. Чтобы обеспечить питание важных схем, мощность часто используется из двух независимых источников. Для того, чтобы оба активных источника не выполнялись параллельно, на практике используются разные методы обеспечения безопасности.

Одним из наиболее часто используемых решений является использование автоматического выключателя с механической блокировкой. Однако, если необходимо подключить источник питания к нагрузке с помощью автоматического выключателя с механическим приводом с помощью автоматизации, этот метод блокировки является недостаточным.

К автомату можно подключить 6 проводников, три из которых – фазы электрической сети, а остальные три выходящие от автомата, и обеспеченные защитой.

Использование четырехполюсного автомата

Чтобы обеспечить защитой трехфазную сеть с четырехпроводной системой проводников (например, электродвигатель, включенных по схеме «звезды»), применяют 4-полюсный автоматический выключатель. Он играет роль вводного устройства четырехпроводной сети.

Для этого требуется механическая блокировка другой конструкции. Это механический замок, предназначенный для предотвращения использования других аксессуаров, таких как привод для дистанционного управления. Заблокированные автоматические выключатели соединены двумя пучками. Механизм блокировки — это модульный аксессуар, который может быть настроен самим клиентом. Преимущество нового механизма блокировки — легкая настройка и возможность блокировки функции «блокировки».

Механическая блокировка на большем расстоянии

Варианты механической блокировки автоматических выключателей режима с боудином. Эксплуатационная практика также часто требует механической блокировки между двумя автоматическими выключателями, между которыми имеется большее расстояние, чем длина луков. До 5 ручных приводов с одним и тем же ключом блокировки можно доставить по заказу. Без блокировки привода в разомкнутом положении выключателя ключ нельзя выталкивать из замка. Таким образом, можно включить только одну из группы заблокированных автоматических выключателей.

Имеется возможность подключения к устройству восьми проводников. С одной стороны – три фазы и ноль, с другой стороны – выход трех фаз с нолем.

Время-токовая характеристика

Когда устройства, потребляющие электроэнергию, и электрическая сеть работают в нормальном режиме, то происходит обычное протекание тока. Это явление касается и электрического автомата. Но, в случае повышения силы тока по разным причинам выше номинального значения, происходит срабатывание расцепителя автомата, и цепь разрывается.

Механическая блокировка и автоматизация

В некоторых случаях необходимо параллельно переключаться между двумя независимыми цепями. Во время установки необходимо соблюдать расстояние между автоматическими выключателями и инструкциями по эксплуатации. В промышленной практике автоматическое переключение ресурсов часто используется в одной нагрузке. Чтобы не переводить два источника в нагрузку в любом случае, механическая блокировка часто используется в качестве предохранителя безопасности в случае отказа оператора. Автоматический выключатель также электрически соединен с автоматическим выключателем.

Параметр этого срабатывания называется время-токовой характеристикой электрического автомата. Она является зависимостью времени сработки автомата и соотношения между реальной силой тока, проходящей через автомат, и номинальным значением тока.

Важность этой характеристики заключается в том, что обеспечивается наименьшее число ложных срабатываний с одной стороны, и осуществляется защита по току, с другой стороны.

Современные защитные устройства очень чувствительны. Общие типы для цепей сокетов в жилых помещениях имеют заданную чувствительность 30 мА и работают в диапазоне от 15 мА до 30 мА от тока утечки. Основным принципом защиты тока является, как правило, подключение трансформатора. В нормальных рабочих условиях векторная сумма токов, протекающих через трансформатор, равна нулю, так как ток, текущий в схему, уравновешивает влияние тока, вытекающего из цепи. Результирующий магнитный поток в сердечнике трансформатора равен нулю.

В то время, когда часть тока отводится в другом месте, возникает разность токов между двумя проводами или вообще ненулевая сумма результирующего тока на нескольких проводниках. Этот дифференциальный ток затем детектируется автоматическим выключателем, и цепь отключается.

В энергетической промышленности бывают ситуации, когда кратковременное повышение тока не связано с аварией, и защита не должна срабатывать. Также происходит и с электрическими автоматами.

Время-токовые характеристики определяют, через какое время сработает защита, и какие параметры силы тока при этом возникнут.

Электрические автоматы с маркировкой «В»

Электрические автоматы со свойством, обозначенным буквой «В», способны отключаться за 5 – 20 с. При этом значение тока составляет до 5 номинальных значений тока. Такие модели автоматов используются для защиты бытовых устройств, а также всей электропроводки квартир и домов.

В большинстве домохозяйств существующие средства защиты по-прежнему используются довольно ограниченно, только для некоторых схем, в качестве дополнения к стандартным выключателям. Однако в новых установках использование прокладок является обязательным для подключения ванных комнат и для цепей розетки оборудованием, используемым вне здания. Как правило, поэтому для различных косилок, небольших строительных машин, насосов. Блок питания также должен быть оснащен подвижными распределительными щитами.

Автоматический выключатель представляет собой электрическое устройство, которое автоматически отключает электрическую цепь в случае чрезмерного электрического тока и, таким образом, защищает ее от повреждений. В ограниченной степени он защищает электрические устройства и, наконец, людей или животных.

Свойства автоматов с маркировкой «С»

Автоматические выключатели с этой маркировкой могут выключиться за время в интервале 1 – 10 с, при 10 кратной токовой нагрузке. Такие модели применяют во многих областях, наиболее популярны для домов, квартир и других помещений.

Значение маркировки « D» на автомате

С таким классом автоматы используются в промышленности и выполнены в виде 3-полюсных и 4-полюсных исполнений. Их применяют для того, чтобы защитить мощные электрические моторы и разные трехфазные устройства. Время их сработки составляет до 10 секунд, при этом ток срабатывания может превышать номинальное значение в 14 раз. Это дает возможность с необходимым эффектом использовать его для защиты различных схем.

Автоматический выключатель обеспечивает эти основные функции в электрической цепи. Автоматический автоматический прерыватель цепи автоматический автоматический выключатель автоматического выключателя автоматического выключателя цепи является только выключателем и не предназначен в первую очередь для выключения и включения цепи. Характерными значениями автоматического выключателя являются.

Для некоторого использования существуют стандартизованные характеристики автоматического выключателя. Контактор — это устройство для переключения или отключения электрического соединения. Контакторы используются в цепях управления, например, в качестве управляющих контакторов для средней мощности. Более мощные устройства, такие как двигатели, питаются от силовых контакторов.

Электродвигатели со значительной мощностью чаще всего подключают через электрические автоматы с характеристикой «D».

Номинальный ток

Имеется 12 вариантов исполнения автоматов, которые различаются по характеристике номинального тока работы, от 1 до 63 ампер. Этот параметр определяет скорость выключения автомата при достижении предельного значения тока.

Автомат по этому свойству выбирают с учетом поперечного сечения жил проводов, допускаемому току.

Принцип действия электрических автоматов

Обычный режим

При обычной работе автомата управляющий рычаг взведен, ток поступает через провод питания на верхней клемме. Далее ток идет на неподвижный контакт, через него на подвижный контакт и по гибкому проводу на катушку соленоида. После него по проводу ток идет на биметаллическую пластину расцепителя. От него ток проходит на нижнюю клемму и дальше на нагрузку.

Режим перегрузки

Этот режим возникает при превышении номинального тока автомата. Биметаллическая пластина нагревается большим током, изгибается и размыкает цепь. Для действия пластины требуется время, которое зависит от значения проходящего тока.

Автоматический выключатель является аналоговым устройством. При его настройке есть определенные сложности. Ток срабатывания расцепителя настраивается на заводе специальным регулировочным винтом. После остывания пластины автомат снова может функционировать. Температура биметаллической пластины зависит от окружающей среды.

Расцепитель действует не сразу, давая возможность току к возврату номинального значения. Если ток не снижается, то расцепитель срабатывает. Перегрузка может возникнуть из-за мощных устройств на линии, либо подключении сразу нескольких устройств.

Режим короткого замыкания

При этом режиме ток возрастает очень быстро. Магнитное поле в катушке соленоида движет сердечник, приводящий в действие расцепитель, и отключает контакты сети питания, тем самым снимает аварийную нагрузку цепи и защищает сеть от возможного пожара и разрушения.

Электромагнитный расцепитель действует мгновенно, чем отличается от теплового расцепителя. При размыкании контактов рабочей цепи появляется электрическая дуга, величина которой зависит от тока в цепи. Она вызывает разрушение контактов. Чтобы предотвратить это отрицательное действие, сделана дугогасительная камера, которая состоит из параллельных пластин. В ней дуга затухает и исчезает. Возникающие газы отводятся в специальное отверстие.

Электрические автоматы защиты, они же автоматические выключатели, необходимы для предохранения электросети от перегрузок и короткого замыкания. Они помогают избежать чрезмерной нагрузки на электросеть , если к ней подключен мощный электроприбор или несколько электроприборов с высокой суммарной мощностью.

Автоматические выключатели не дают электропроводке перегреться и, соответственно, предотвращают выход из строя проводников, электроприборов, возгорание и пожар.

Состав автоматов защиты. Типы расцепителей

Современные электрические автоматические выключатели в большинстве своём состоят из теплового и электромагнитного расцепителей, которые и обеспечивают их работу. Давайте остановимся на этом поподробнее.

Электромагнитный расцепитель представляет собой соленоид: катушку со стальным сердечником, обмотанную несколькими витками изолированного проводника. Как мы знаем из школьного курса, электрический ток при прохождении по катушке возбуждает электромагнитное поле вокруг нее. Как только он превышает заданное значение, сердечник втягивается внутрь, и выключатель срабатывает . Если значение оказывается меньше номинальной силы электромагнитного поля, расцепление цепи не происходит, и прибор остается включенным.

Тепловой расцепитель имеет другой состав и принцип действия. По сути, он представляет собой биметаллическую пластину, стороны которой имеют разные коэффициенты температурного расширения (обычно используют сплавы железа и меди).

Снова обратимся к курсу школьной физики : ток, проходя по проводнику, вызывает его нагрев. Т.к. коэффициент температурного расширения для разных сторон пластины разный, то при достижении номинального тока она выгнется в сторону металла с меньшим значением коэффициента (медно-железная пластина изогнётся в сторону меди), толкнет специальный рычаг и тем самым разрывает цепь.

Также нельзя не упомянуть полупроводниковые расцепители, хотя используются они в быту редко. Их применяют в защитном выключателе электропроводки частного дома или на линии мощного электродвигателя. Величину тока в них распознают трансформаторы — для сети переменного, — или дроссельные усилители, если аппарат установлен на линии постоянного тока. Расцепление производит блок полупроводниковых реле. Но, как уже упоминалось, встречаются они редко.

Помимо вышеперечисленных, есть минимальные и дистанционные расцепители, но они более дорогие в сравнении с остальными.
Наиболее оптимальным для работы автоматического выключателя является сочетание электромагнитного и теплового расцепителей.

Устройство электрического автомата защиты

В верхней части прибора располагается защищенный от короткого замыкания контакт. Дело в том, что при коротком замыкании в проводнике возникает электрический ток большого номинала, и могут обгореть контакты. Для их защиты используется специальный сплав металлов, а также камера для сброса плазмы , которая образуется вследствие короткого замыкания на конце проводника.

В более дешевых автоматических устройствах используются сплавы, выдерживающие около 4500 A, в более дорогих — сплавы, выдерживающие ток короткого замыкания 6500. Именно по причине разницы в сплавах бока дешевых автоматов желтеют с течением времени. Определить установку по току у прибора можно благодаря обозначению в рамке снаружи на корпусе.

Каждый автомат рассчитан на определенное количество коротких замыканий, и использовать их для включения и выключения нагрузки слишком часто не рекомендуется.

Современные электрические автоматические выключатели содержат две ступени защиты: после защищенного контакта в современных автоматах располагаются электромагнитный размыкатель, а за ним тепловой.

За тепловым размыкателем следует контакт для подключения нагрузки. К данному контакту разрешено подключать только по одному проводнику в отверстие , в то время как в верхний (защищенный) контакт разрешено подсоединять не более двух.

Обозначения на электрических автоматах защиты

Выключатели различаются между собой по максимально-токовой нагрузке, которую они могут выдержать, и типу подключаемой нагрузки. Разумеется, очень важно заранее определить, какой именно тип вам нужен.

Сделать это можно по буквенным и цифровым значениям на корпусе. Давайте разберемся в их значении.
Возьмём, к примеру, маркировку «С16». Она означает, что данное устройство пропускает номинальный ток (Iн) работы автоматы 16 А (Ампер). Теперь давайте попробуем разобраться с буквенным обозначением по следующей таблице:

Тепловой расцепитель (> 0.1 сек.)
Электромагнитный расцепитель (

Обозначение на электрическом автомате защиты «С16» означает, что при достижении показателя, равного 16 * 10 = 160 А, сработает электромагнитный расцепитель за время Характеристики автоматов защиты

Российские производители изготавливают выключатели с характеристиками B, C и D, европейские имеют дополнительную характеристику «А».

Выключатели с обозначением «А» предназначены для установки в цепях удаленной нагрузки и для подключения электроники (например, в серверной). Такой прибор работает как предохранитель, он наиболее чувствителен к перепадам тока. Он ставится в загородных деревянных домах на оборудование, которое остается включенным во время длительного отсутствия хозяев.

Выключатели с обозначением «В» предназначены для установки в деревянном строительстве на дачах для всего остального оборудования (помимо тех, где установлены автоматы с характеристикой «А»). Кроме того, их используют для электропечей, обогревателей, устанавливают на розетки.

Автоматические выключатели с обозначением «С» необходимы тем, где нагрузка смешанная: в квартирах и домах с постоянным проживанием или дачах из негорючих материалов. Их используют для трансформаторов и цепей освещения, там, где используется бытовая техника типа холодильников, посудомоечных машин и так далее. Это наиболее распространённый тип выключателей .

Приборы с обозначением «D» слабо чувствительны к перепадам тока и поэтому предназначены для установки на производствах с мощными электродвигателями : токарные станки, фреза, для компрессоров, сварочных агрегатов и т.д.

Дополнительно есть приборы с характеристиками MA (где отсутствует тепловой расцепитель), Z и К, но их используют куда реже, поэтому рассматривать их подробно мы не будем.

Расчет автоматов защиты | КилоВатт

Регуляторы и преобразователи

Блоки питания, зарядные устройства

Генераторы

Инверторы

Источники бесперебойного питания

Стабилизаторы напряжения

Трансформаторы

Ещё

Средства пожарной сигнализации

Теплые полы, аксессуары

Шнуры, штекеры, гнезда, бытовые переходники и мобильные аксессуары

Электродвигатели

Электроизолирующие средства: изоляция и средства защиты

Диэлектрические средства, знаки, плакаты

Изоляционная лента

Системы заземления, устройства электрозащиты

Трубки изолирующие, кембрики

Сельскохозяйственная техника

Газонокосилки, триммеры

Измельчители

Мотокультиваторы, мотоблоки

Воздуходувки

Опрыскиватели

Электроустановочное оборудование

Вилки бытовые, гнезда, выключатели для бра

Ретро электрика «МезонинЪ»

Розетки, выключатели, рамки, комплектующие и аксессуары

Розеточные модули встраиваемые, колонны, лючки в пол

Розетки и выключатели дистанционного управления

Сетевые фильтры, удлинители, колодки

Тройники, адаптеры, переходники

Штепсельные разъемы: каучук, пластик, для электроплит

Ещё

Электрощитовое оборудование

Боксы пластиковые

Автоматические выключатели

Кнопки, концевики, светосигнальная арматура

Щиты металлические

Плавкие вставки и аксессуары

Приборы учета электроэнергии

Принадлежности для сборки щитов (шины, изоляторы и др. )

Расцепители и разъединители (выключатели, рубильники)

Устройства защиты цепей

Ещё

Электроинструмент и аксессуары

Инструмент для резки и шлифования (УШМ «болгарки», штроборезы и т.д)

Инструмент для сверления, закручивания, долбления

Распиловочный и деревообрабатывающий инструмент

Инструмент для шлифовки,полировки и заточки

Гвоздезабивной инструмент

Инструмент для работы с бетоном и другими материалами

Строительные пылесосы, компрессоры, краскопульты

Строительные фены,термоклеевые пистолеты,аппараты для сварки труб (паяльники)

Сверла, биты, коронки, зубило, пики, долото, круги

Ещё

Элементы питания и зарядные устройства

На что обратить внимание при покупке автомата:

Рассчитаем мощность для одной комнаты с большими нагрузками:

Результат:

ВЫБОР АВТОМАТОВ ПО МОЩНОСТИ И ПОДКЛЮЧЕНИЮ.



Вид подключения =>	Однофазное	Однофазное вводный	Трехфазное треугольником	Трехфазное звездой
Полюсность автомата =>	Однополюсный автомат	Двухполюсный автомат	Трехполюсный автомат	Четырехполюсный автомат
Напряжение питания =>	220 Вольт	220 Вольт	380 Вольт	220 Вольт
	V	V	V	V
Автомат 1А >	0. 2 кВт	0.2 кВт	1.1 кВт	0.7 кВт
Автомат 2А >	0.4 кВт	0.4 кВт	2.3 кВт	1.3 кВт
Автомат 3А >	0.7 кВт	0.7 кВт	3.4 кВт	2. 0 кВт
Автомат 6А >	1.3 кВт	1.3 кВт	6.8 кВт	4.0 кВт
Автомат 10А >	2.2 кВт	2.2 кВт	11.4 кВт	6.6 кВт
Автомат 16А >	3.5 кВт	3. 5 кВт	18.2 кВт	10.6 кВт
Автомат 20А >	4.4 кВт	4.4 кВт	22.8 кВт	13.2 кВт
Автомат 25А >	5.5 кВт	5.5 кВт	28.5 кВт	16.5 кВт
Автомат 32А >	7. 0 кВт	7.0 кВт	36.5 кВт	21.1 кВт
Автомат 40А >	8.8 кВт	8.8 кВт	45.6 кВт	26.4 кВт
Автомат 50А >	11 кВт	11 кВт	57 кВт	33 кВт
Автомат 63А >	13. 9 кВт	13.9 кВт	71.8 кВт	41.6 кВ



Автоматические выключатели — от чего защищают и как устроены

Автоматические выключатели – это устройства, задача которых заключается в защите электрической линии от повреждения под воздействием тока большой величины. Это могут быть как сверхтоки короткого замыкания, так и просто мощный поток электронов, в течение достаточно длительного времени проходящий по кабелю и вызывающий его перегрев с дальнейшим оплавлением изоляции. Автомат защиты в этом случае предотвращает негативные последствия, отключая подачу тока в цепь. В дальнейшем, когда ситуация придет в норму, аппарат можно вновь включить вручную.

Содержание

• Функции автоматического выключателя
• Основные типы выключателей
• Как устроены автоматы защиты?
• Принцип действия автоматического выключателя
  • Особенности работы теплового расцепителя
  • Нюансы электромагнитной защиты
  • Дугогасительная камера
• Заключение

Функции автоматического выключателя

Защитные устройства предназначены для выполнения следующих основных задач:

• Коммутация электроцепи (возможность отключения защищаемого участка при возникновении неполадок с питанием).
• Обесточивание вверенной цепи при возникновении в ней токов КЗ.
• Защита линии от перегрузок при прохождении сквозь аппарат тока чрезмерной величины (такое бывает, когда суммарная мощность приборов превышает максимально допустимую).

Говоря кратко, АВ одновременно осуществляют защитную и управляющую функцию.

Основные типы выключателей

Существует три основных вида АВ, отличающихся друг от друга по конструктивному исполнению и предназначенные для работы с нагрузками разной величины:

• Модульный. Он получил свое название из-за стандартной ширины, кратной 1,75 см. Рассчитан на токи небольшой величины и устанавливается в сетях бытового электроснабжения, для дома или квартиры. Как правило, это однополюсный автомат или двухполюсный.
• Литой. Называется так из-за литого корпуса. Может выдерживать до 1000 Ампер и используется преимущественно в промышленных сетях.
• Воздушные. Предназначен для работы с токами величиной до 6300 Ампер. Чаще всего это трехполюсный автомат, однако сейчас выпускают аппараты этого типа и с четырьмя полюсами.

Автомат защитный однофазный представляет собой автоматический выключатель, который наиболее распространен в бытовых сетях. Он бывает 1- и 2-х полюсным. В первом случае к аппарату подключается только фазная жила, а во втором – еще и нулевая.

Кроме перечисленных видов, существуют также устройства защитного отключения, обозначаемые аббревиатурой УЗО, и дифференциальные автоматы.

Первые нельзя считать полноценными АВ, их задача заключается не в защите цепи и включенных в нее приборов, а в предотвращении удара электрическим током при касании человеком открытого участка. Дифференциальный защитный автомат представляет собой объединенные в одном устройстве АВ и УЗО.

Как устроены автоматы защиты?

Рассмотрим подробно устройство автоматического выключателя. Корпус автомата выполнен из диэлектрического материала. Он состоит из двух частей, которые соединены между собой заклепками. Если необходимо разобрать корпусную часть, заклепки высверливаются, и открывается доступ к внутренним элементам защитного автомата. К ним относятся:

• Винтовые клеммы.
• Гибкие проводники.
• Рукоятка управления.
• Подвижный и неподвижный контакт.
• Электромагнитный расцепитель, представляющий собой соленоид с сердечником.
• Тепловой расцепитель, в состав которого входит биметаллическая пластина и регулировочный винт.
• Газоотводное отверстие.
• Дугогасительная камера.

С задней стороны автоматический защитный предохранитель оборудован специальным фиксатором, с помощью которого он крепится на DIN-рейке.

Последняя представляет собой рейку из металла, имеющую ширину 3,5 см, на которую крепятся модульные устройства, а также некоторые виды электрических счетчиков. Чтобы присоединить автомат к рейке, корпус защитного устройства следует завести за ее верхнюю часть, после чего защелкнуть фиксатор, надавив на нижнюю часть аппарата. Снять автомат защиты с DIN-рейки можно, подцепив защелку снизу.

Фиксатор модульного выключателя может быть очень тугим. Чтобы прикрепить такое устройство к DIN-рейке, нужно заранее подцепить защелку снизу и завести защитное устройство на место крепежа, после чего отпустить фиксирующий элемент.

Можно сделать проще – при защелкивании фиксатора сильно нажать на его нижнюю часть отверткой.

Наглядно, зачем нужен автоматический выключатель, на видео:

Принцип действия автоматического выключателя

Теперь разберемся, как работает автомат защиты сети. Подключение его осуществляется подъемом вверх рукоятки управления. Чтобы отключить АВ от сети, рычаг опускают вниз.

Когда автомат защитный электрический функционирует в обычном режиме, то электрический ток при поднятой вверх рукоятке управления поступает к аппарату через подсоединенный к верхней клемме кабель питания. Поток электронов идет к неподвижному контакту, а от него – к подвижному.

Затем по гибкому проводнику ток поступает на соленоид электромагнитного расцепителя. С него по второму гибкому проводнику электричество идет к биметаллической пластине, входящей в тепловой расцепитель. Пройдя по пластине, поток электронов через нижнюю клемму уходит в подключенную сеть.

Особенности работы теплового расцепителя

При превышении током цепи, в которой установлен автомат защиты, номинала устройства возникает перегрузка. Поток электронов высокой мощности, проходя через биметаллическую пластину, оказывает на нее термическое воздействие, делая более мягкой и заставляя выгнуться в сторону отключающего элемента. При вступлении последнего в контакт с пластиной происходит срабатывание автомата, и подача тока в цепь прекращается. Таким образом, тепловая защита позволяет не допустить чрезмерного нагревания проводника, которое может привести к расплавлению изоляционного слоя и выходу проводки из строя.

Нагревание биметаллической пластины до такой степени, чтобы она изогнулась и вызвала срабатывание АВ, происходит в течение определенного времени. Оно зависит от того, насколько величина тока превышает номинал автомата, и может занять как несколько секунд, так и час.

Срабатывание теплового расцепителя происходит в случае превышения током цепи номинала автомата как минимум на 13%. После остывания биметаллической пластины и нормализации величины текущего тока защитное устройство можно будет снова включить.

Существует еще один параметр, способный повлиять на срабатывание АВ под воздействием теплового расцепителя – это температура окружающей среды.

Если воздух в помещении, где установлен аппарат, имеет высокую температуру, то пластина нагреется до отключающего предела быстрее, чем обычно, и может сработать даже при незначительном возрастании тока. И наоборот, если в доме холодно, нагревание пластинки будет происходить медленнее, и время до отключения цепи увеличится.

Срабатывание теплового расцепителя, как было сказано, требует определенного времени, в течение которого ток цепи может прийти в норму. Тогда перегрузка исчезнет, и отключения устройства не произойдет. Если же величина электротока не снижается, автомат обесточивает цепь, предотвращая оплавление изоляционного слоя и не допуская возгорания кабеля.

Причиной перегрузки чаще всего становится включение в цепь устройств, суммарная мощность которых превышает расчетную для конкретно взятой линии.

Нюансы электромагнитной защиты

Электромагнитный расцепитель предназначен для защиты сети от короткого замыкания и по принципу работы отличается от теплового. Под действием сверхтоков КЗ в соленоиде возникает мощное магнитное поле. Оно сдвигает в сторону сердечник катушки, который размыкает силовые контакты защитного устройства, воздействуя на механизм расцепителя. Питание линии прекращается, благодаря чему исчезает опасность возгорания проводки, а также разрушения замкнувшей установки и автоматического выключателя.

Поскольку в случае КЗ в цепи происходит мгновенное возрастание тока до величины, способной за короткое время привести к тяжелым последствия, срабатывание автомата под воздействием электромагнитного расцепителя происходит за сотые доли секунды. Правда, при этом ток должен превысить номинал АВ в 3 и более раза.

Наглядно про автоматические выключатели на видео:

Дугогасительная камера

Когда контакты цепи, через которую протекает электрический ток, размыкаются, между ними возникает электрическая дуга, мощность которой прямо пропорциональна величине сетевого тока. Она оказывает на контакты разрушающее воздействие, поэтому для их защиты в состав устройства входит дугогасительная камера, представляющая собой набор пластинок, установленных параллельно друг другу.

При контакте с пластинами происходит дробление дуги, в результате чего снижается ее температура и происходит затухание. Газы, возникшие при появлении дуги, через специальное отверстие удаляются из корпусной части защитного устройства.

Заключение

В этой статье мы рассказали о том, что такое автоматические выключатели, какими бывают эти устройства и по какому принципу они работают. Напоследок скажем, что защитные автоматы не предназначены для установки в сеть в качестве обычных выключателей. Такое использование достаточно быстро приведет к разрушению контактов аппарата.

Автомат защиты двигателя однофазный в Электростали: 251-товар: бесплатная доставка, скидка-9% [перейти]

Выключатель авт. 2.5-4А Schneider Electric GZ1E08 Степень защиты: IP20, Штрихкод: 03606480567841,

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-mpic/4725270/img_id1670618047680257405.jpeg/6hq»>

Автомат защиты двигателя CDGV-M10 (20-25А)

ПОДРОБНЕЕЕще цены и похожие товары

Выключатель автоматический для защиты электродвигателей 3п 20-25А GZ1 Schneider Electric

В МАГАЗИНЕще цены и похожие товары

ЩИТ ЩМП 08 IP54 650х500х220 У2 шкаф с монтажной панелью корпус герметичный

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/idata/47/60/476070dda04ade421321bf12d72cbaa8.jpg»>

Щит металлический ЩМП-1-0 36 УХЛ3 IP31, с монтажной платой 395х310х220 ИЭК

ПОДРОБНЕЕЕще цены и похожие товары

ЩИТ ЩМП 08 IP31 650х500х200 с монтажной панелью корпус металлический

ПОДРОБНЕЕЕще цены и похожие товары

jpeg/6hq»>

ЩИТ ЩМП 07 IP54 600х400х155 У2 шкаф с монтажной панелью корпус герметичный

ПОДРОБНЕЕЕще цены и похожие товары

5 547

7396

Реле защиты двигателя MPR 80А EKF PROxima — 1 шт. Тип: Реле, Размер: Длина 10.000 Ширина 10.000

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/images/51/ae/51ae7bfc8e12b34cd80c6e769831f953.jpg»>

30 000

Защита картера и КПП Шериф для Ssang Yong Rexton автомат. (2004 — 2007) алюминий

В МАГАЗИНЕще цены и похожие товары

Выключатель автоматический для защиты электродвигателей 3п 6-10А GV2 Schneider Electric

В МАГАЗИНЕще цены и похожие товары

Выключатель автоматический для защиты электродвигателей 3п 13-18А GV2 Schneider Electric

В МАГАЗИНЕще цены и похожие товары

Выключатель автоматический для защиты электродвигателей 3п 9-14А GV2 Schneider Electric

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-mpic/4458042/img_id8984028557949296827.jpeg/6hq»>

Автомат защиты двигателя CDGV-M8 (63-80А)

ПОДРОБНЕЕЕще цены и похожие товары

Автомат защиты двигателя термомагнитный 1,6-2. 5 A, в защитном корпусе IP65 MKS1TM-K-2,5

В МАГАЗИНЕще цены и похожие товары

ABB MS116-2.5 50kA (регулир.1.6A-2.5A) Автомат защиты электродвигателей

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-mpic/5236734/img_id2274731481836840557.jpeg/6hq»>

14 850

Выключатель двигателя, 12,5кВт, 220-690ВAC, DIN, IP20, -25-55°C EATON PKZM01-25

В МАГАЗИНЕще цены и похожие товары

ABB MS116-4.0 50kA (регулир.2.5A-4.0A) Автомат защиты электродвигателей

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-mpic/5221946/img_id4273621954220881769.jpeg/6hq»>

Автомат защиты двигателя Z-MS 40/2 40А EATON Вид: автомат защиты двигателя, Количество модулей: 2,

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-mpic/5418200/img_id7192249162498488156.png/6hq»>

Автомат защиты двигателя термический 0,18-0,32А

В МАГАЗИНЕще цены и похожие товары

jpeg/6hq»>

Автомат защиты двигателя термомагнитный 0.4-0.63А

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-mpic/5243791/img_id4260878249559929398.png/6hq»>

Автомат защиты двигателя термический 0,9-1,6А

В МАГАЗИНЕще цены и похожие товары

png/6hq»>

Автомат защиты двигателя термический 11,0-16,0А

В МАГАЗИНЕще цены и похожие товары

Мотор-стартер М611 в корпусе IP54 2,5-4,0А ЭНЕРГИЯ Вид: автомат защиты двигателя, Габариты:

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/aa/87/aa8798c26373c3e43953d28f9271849d.jpg»>

Автомат защиты двигателя термический врезной 8,0-13,0А

В МАГАЗИНЕще цены и похожие товары

Автомат защиты двигателя термический 1,5-2,5А

В МАГАЗИНЕще цены и похожие товары

Автомат защиты двигателя термический 0,4-0,7А

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/26/91/26910e1c37d9936eaeb5cc5976ae8395.jpg»>

Автомат защиты двигателя термомагнитный 10-16А MKS1TM-16

В МАГАЗИНЕще цены и похожие товары

Автомат защиты двигателя термомагнитный 0.1-0.16А MKS1TM-0.16

В МАГАЗИНЕще цены и похожие товары

Автомат защиты двигателя термомагнитный 0. 25-0.40А MKS1TM-0.40

В МАГАЗИНЕще цены и похожие товары

Автомат защиты двигателя термический 8,0-13,0А

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/6a/75/6a75cb9ca15907ba505d9a5322d05038.jpg»>

Автомат защиты двигателя термомагнитный 20-25А MKS1TM-25

В МАГАЗИНЕще цены и похожие товары

Автомат защиты двигателя термомагнитный 0.40-0.63А MKS1TM-0.63

В МАГАЗИНЕще цены и похожие товары

Автомат защиты двигателя термомагнитный 1,60-2,50А MKS1TM-2,5

В МАГАЗИНЕще цены и похожие товары

Мотор-стартер М611 в корпусе IP54 1,0-1,6А ЭНЕРГИЯ Вид: автомат защиты двигателя, Габариты:

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/0b/a2/0ba290f1f8fc5d607297064c7d5d0f33.jpg»>

Автомат защиты двигателя термический 0,3-0,55А

В МАГАЗИНЕще цены и похожие товары

Выключатель автоматический для защиты электродвигателей 3п 17-23А GV2 Schneider Electric

В МАГАЗИНЕще цены и похожие товары

Автомат защиты двигателя термомагнитный 1.00-1.60А MKS1TM-1.60

В МАГАЗИНЕще цены и похожие товары

jpg»>

Автомат защиты двигателя термический 3,2-5,5А

В МАГАЗИНЕще цены и похожие товары

Автомат защиты двигателя термомагнитный 4-6,3А MKS1TM-6,3

В МАГАЗИНЕще цены и похожие товары

ru/listpreview/idata2/08/aa/08aacc2ab93f799bd76a10b994fb15fe.jpg»>

Автомат защиты двигателя термомагнитный 0.16-0.25А MKS1TM-0.25

В МАГАЗИНЕще цены и похожие товары

Автомат защиты двигателя термический 0,6-1,0А

В МАГАЗИНЕще цены и похожие товары

ЩИТ ЩМП 07-2 IP54 600х400х220 У2 шкаф с монтажной панелью корпус герметичный

ПОДРОБНЕЕЕще цены и похожие товары

Выключатель автоматический для защиты электродвигателей 3п 20-25А GV2 Schneider Electric

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/47/3d/473d4e98d8ba322d766d517d4a114af5.jpg»>

Автомат защиты двигателя термомагнитный 4,0-6,3 A, в защитном корпусе IP65 MKS1TM-K-6,3

В МАГАЗИНЕще цены и похожие товары

ABB MS116-25 10kA (регулир.20A-25A) Автомат защиты электродвигателей

В МАГАЗИНЕще цены и похожие товары

Автомат защиты двигателя термомагнитный 2. 50-4.0А в защитном копрпусе MKS1TM-K-4

В МАГАЗИНЕще цены и похожие товары

Автомат защиты двигателя термомагнитный 6.3-10А MKS1TM-10

В МАГАЗИНЕще цены и похожие товары

Выключатель автоматический для защиты электродвигателей 3п 4-6.3А GV2 Schneider Electric

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/ed/14/ed14097c3abfe69820675d08b625f1cd.jpg»>

Автомат защиты двигателя термомагнитный 0.63-1.00А MKS1TM-1.00

В МАГАЗИНЕще цены и похожие товары

Автомат защиты двигателя термический 2,4-3,5А

В МАГАЗИНЕще цены и похожие товары

0,63…1,0А Автоматический выключатель для защиты электродвигателей Schneider Electric, GV2ME05 номин. напряжение: 690 В, тип расцепителя устройства: Термомагнитный, см: 8.5

ПОДРОБНЕЕЕще цены и похожие товары

ABB MS116-10.0 50kA (регулир.6.3-10.0A) Автомат защиты электродвигателей 1SAM250000R1010

В МАГАЗИНЕще цены и похожие товары

Выключатель автоматический для защиты электродвигателей 3п 1. 6-2.5А GV2 Schneider Electric

В МАГАЗИНЕще цены и похожие товары

Автомат защиты двигателя термомагнитный 2,5-4А MKS1TM-4

В МАГАЗИНЕще цены и похожие товары

Автомат защиты двигателя термомагнитный 16-20А MKS1TM-20.00

В МАГАЗИНЕще цены и похожие товары

Автомат защиты двигателя Z-MS 2,5/2 2,5А EATON Вид: автомат защиты двигателя, Количество модулей:

В МАГАЗИНЕще цены и похожие товары

ABB MS116-12. 0 25kA (регулир.8.0A-12.0A) Автомат защиты электродвигателей 1SAM250000R1012

В МАГАЗИНЕще цены и похожие товары

2 страница из 18

Автомат защиты двигателя однофазный в Украине. Цены на Автомат защиты двигателя однофазный на Prom.ua

Работает

Умный WiFi счетчик электроэнергии + автомат защиты регулируемый E-Link SMT2, энергомонитор однофазный 250В 63А

На складе

Доставка по Украине

3 150 грн

Купить

Центр Технической Безопасности

Работает

Автомат захисту двигуна NS2-25 4-6,3A CHINT

Доставка по Украине

875.93 грн

Купить

SHOPELEKTRO

Работает

GV2ME16 Автомат для защиты двигателя TeSys GV2 9-14А Schneider Electric

На складе в г. Киев

Доставка по Украине

1 300 грн

Купить

СПД Охремчук

Работает

GV2ME32 Автомат для защиты двигателя TeSys GV2 24-32А Schneider Electric

На складе в г. Киев

Доставка по Украине

2 500 грн

Купить

СПД Охремчук

Работает

Блок дополнительных контактов(фронтальных) 2NO к автоматам защиты двигателя SMK25 SIGMA

На складе в г. Киев

Доставка по Украине

76 грн

Купить

Principal Elektrik

Работает

Блок дополнительных контактов (боковые) 2NO к автоматам защиты двигателя SMK25 SIGMA

На складе в г. Киев

Доставка по Украине

114 грн

Купить

Principal Elektrik

Работает

Независимый расцепитель 230V(В) к автоматам защиты двигателя SMK25

На складе в г. Киев

Доставка по Украине

418 грн

Купить

Principal Elektrik

Работает

Защитный корпус IP55 к автоматам защиты двигателя SMK25

На складе в г. Киев

Доставка по Украине

167 грн

Купить

Principal Elektrik

Работает

Расцепитель низкого напряжения к автоматам защиты двигателя SMK25

На складе в г. Киев

Доставка по Украине

407 грн

Купить

Principal Elektrik

Работает

108096 Автомат захисту двигуна Ex9S32A 0.16A

Доставка по Украине

1 419 грн

Купить

Електро Крамниця

Работает

108097 Автомат захисту двигуна Ex9S32A 0.25A

Доставка по Украине

1 419 грн

Купить

Електро Крамниця

Работает

108098 Автомат захисту двигуна Ex9S32A 0.4A

Доставка по Украине

1 495 грн

Купить

Електро Крамниця

Работает

108099 Автомат захисту двигуна Ex9S32A 0.63A

Доставка по Украине

1 495 грн

Купить

Електро Крамниця

Работает

108100 Автомат захисту двигуна Ex9S32A 1A

Доставка по Украине

1 511 грн

Купить

Електро Крамниця

Работает

Автомат защиты двигателя ETI MS25-0,16 A 4600010

Доставка по Украине

1 072.50 грн

1 018.90 грн

Купить

ЕлектроПриладТехСервіс

Смотрите также

Работает

Автомат защиты двигателя ETI MPE25-0,16 A 4648001

Доставка по Украине

1 513. 20 грн

1 437.50 грн

Купить

ЕлектроПриладТехСервіс

Работает

Автомат защиты двигателя ETI MSP0-0,6 A 4646618

Доставка по Украине

939.90 грн

892.90 грн

Купить

ЕлектроПриладТехСервіс

Работает

Автомат защиты двигателя ETI MS25-0,25 A 4600020

Доставка по Украине

1 072.50 грн

1 018.90 грн

Купить

ЕлектроПриладТехСервіс

Работает

Автомат защиты двигателя ETI MS25-0,4 A 4600030

Доставка по Украине

1 037.40 грн

985.50 грн

Купить

ЕлектроПриладТехСервіс

Работает

Автомат захисту двигуна Siemens 3RV1021-4DA10 20-25A

Доставка по Украине

1 000 грн

700 грн

Купить

ООО «ЭНЕРГОУСТАНОВКА»

Работает

Автоматический выключатель УКРЕМ ВА-2005 М02

На складе в г. Киев

Доставка по Украине

962.38 грн

914.26 грн

Купить

ELEKTROPLANETA.COM.UA

Работает

Автоматический выключатель УКРЕМ ВА-2005 М03

На складе в г. Киев

Доставка по Украине

962.38 грн

914.26 грн

Купить

ELEKTROPLANETA.COM.UA

Работает

Автоматический выключатель УКРЕМ ВА-2005 М05

На складе в г. Киев

Доставка по Украине

962.38 грн

914.26 грн

Купить

ELEKTROPLANETA.COM.UA

Работает

Автоматический выключатель УКРЕМ ВА-2005 М10

На складе в г. Киев

Доставка по Украине

962.38 грн

914.26 грн

Купить

ELEKTROPLANETA.COM.UA

Работает

Автоматический выключатель УКРЕМ ВА-2005 М14

На складе в г. Киев

Доставка по Украине

962.38 грн

914.26 грн

Купить

ELEKTROPLANETA.COM.UA

Работает

Защита двигателя и КПП Acura MDX (2006-2014) автомат 3.7

Доставка по Украине

2 250 грн

Купить

TwoGear — Интернет магазин

Работает

Защита двигателя Audi Q7 (2005—) автомат 3. 0 D

Доставка по Украине

3 590 грн

Купить

TwoGear — Интернет магазин

Работает

Защита двигателя и КПП — Audi A8 (D3) (2002-2010) автомат 3.0 D

Доставка по Украине

2 460 грн

Купить

TwoGear — Интернет магазин

Работает

Защита двигателя и радиатора BMW 523 (E60) (2003-2010) автомат 2.5

Доставка по Украине

2 250 грн

Купить

TwoGear — Интернет магазин

Автомат защиты сети — советы электрика

Двухполюсный автомат- применение и подключение

Как его правильно подключить и все ли подобные автоматические выключатели одинаковые?

Какие есть особенности и нюансы при установке двухполюсных автоматов и что об этом говорит “библия” электриков- ПУЭ?

Обо всем по порядку.

Итак, где же используются двухполюсные автоматы?

Исходя из названия автомата следует что применяются там, где питание электрооборудования идет по двум проводам и требуется одновременная автоматическая коммутация двух полюсов автомата.

Обратите внимание

Например- понижающий трансформатор 220/36 Вольт, где на вторичную обмотку для защиты от перегрузки ставится двухполюсный автомат.

Если для защиты первичной обмотки такого транса можно применить однополюсный автомат: подключить на него фазу, а ноль завести через нулевую шину в распредщитке, то вторичную обмотку так не защитишь.

Там нет фазы и нет ноля, а имеется линейное напряжение между двумя выводами вторичной обмотки напряжением 36 Вольт. Ну если совсем упрощенно- то две разные фазы.

И вот в этом случае как раз и применяется двухполюсный автомат.

Сразу хочу пояснить- есть два вида двухполюсников- 2Р и 1P+N. В чем их различие?

Автомат 1P+N или как его еще называют- “однофазный с нолем” отличается тем, что функции автоматического защитного отключения есть только в “фазном” полюсе.

Второй полюс- служит просто как выключатель нагрузки и используется для подключения нулевого провода, еще его используют в автоматике как нормально- разомкнутый контакт, а можно элементарно завести через него провод на сигнальную лампу и можно будет контролировать включенное положение автомата- лампочка будет светиться.

Конечно, такой автомат можно использовать как простой однополюсный. При этом “фазу” обязательно подключаем на свое место (ни в коем случае не на клемму N!).

Для квартирной электропроводки такие автоматы 1P+N вполне подходят и имеют преимущества перед однополюсными.

Например в случае срабатывания УЗО, установленного перед такими автоматами, для отыскания неисправности будет достаточно отключить все автоматы, потом включить УЗО и поочередно включать автоматы пока не найдется неисправная линия электропроводки.

Важно

А если бы стояли простые однополюсные- то пришлось бы вскрывать щиток, откручивать от нулевой шины провода и т.д…

Второй вид двухполюсных автоматов- 2Р.

У них уже оба полюса защищены от перегрузок и короткого замыкания и при подключении совершенно без разницы куда подключать ноль, а куда “фазу”. Эти автоматы пошире чем 1P+N.

Необязательно подключать на автомат 2Р фазу и ноль- вполне можно и две фазы- как одноименные так и разноименные. К тому же перемычку между клавишами включения можно в таком случае убрать и управлять нагрузкой поотдельности.

Нельзя убирать перемычку если через автомат подключены фаза с нолем!!!

Это грубейшее нарушение ПУЭ и очень опасно для жизни! В случае отключения нулевой клавиши от КЗ на корпусе электроприбора может оказаться опасный для жизни потенциал (напряжение)!

Таким автоматам так же безразлично с какой стороны подключать нагрузку- сверху или снизу, не имеет значения. Правилами это тоже не запрещено, однако я рекомендую все таки питание подключать сверху, а нагрузку- снизу.

А если и делать наоборот- то только в самых крайних случаях.

У меня самого были такие случаи когда в установленный щиток заводил старую электропроводку и ее длины не хватало что бы подключить на верхние зажимы автомата.

И что бы не мудрить- наращивать провод, устанавливать распредкоробку, я подключал на нижние клеммы. Но такие случаи были очень редкими и как исключение из правил.

А теперь о главном.

Такие двухполюсные автоматы можно устанавливать в качестве вводных автоматов, а так же для групповой и индивидуальной нагрузки. ПУЭ это не запрещает.

Совет

ПУЭ- это “библия” электрика, расшифровывается как “Правила Устройства Электроустановок”.

Вот что гласит нам “библия”:

пункт 6.6.28. “В трех- или двухпроводных однофазных линиях сетей с заземленной нейтралью могут использоваться однополюсные выключатели, которые должны устанавливаться в цепи фазного провода, или двухполюсные, при этом должна исключаться возможность отключения одного нулевого рабочего проводника без отключения фазного.”

У нас как раз в основном в квартирах и применяется двухпроводная(две жилы в проводе- 220 Вольт) однофазная электропроводка с заземленной нейтралью.

Важное замечание: если электропроводка трехпроводная, то есть фаза, ноль и заземление, то провод заземления запрещается во всех случаях размыкать!

Заземление (РЕ- провод) никогда не подключают через автомат, пробки, предохранитель и т. п.! Разрыв допускается только через штепсельный разъем!

Вроде в основном все рассказал, если есть какие вопросы- спрашивайте, буду отвечать!

Узнайте первым о новых материалах сайта!

Источник: http://ceshka.ru/novosti/dvuhpolyusnyiy-avtomat

Автомат защиты сети

Источник: https://electric-220.ru/news/avtomat_zashhity_seti/2017-06-14-1295

6 важных критериев выбора автоматического выключателя

Вы здесь:Основное назначение автоматического выключателя – защита электропроводки от токов короткого замыкания (в дальнейшем КЗ) и перегрузок электросети.

Если произойдет аварийная ситуация и по домашней проводке пройдет сверхток, изоляция кабеля мгновенно расплавится, а сама проводка вспыхнет, как бенгальские огни. Результат будет, как Вы понимаете, плачевный – возникновения пожара и что еще хуже – поражение электрическим током.

Чтобы такого не произошло, в квартирном щитке нужно обязательно установить автомат (а лучше несколько) с подходящими характеристиками.

О том, как выбрать автоматический выключатель по току, сечению кабеля и остальным техническим характеристикам, читайте дальше! Сразу же советуем обязательно просмотреть видео инструкцию, предоставленную ниже, в которой наглядно показывается методика расчета нужных параметров автоматики.

Основные критерии выбора

Итак, рассмотрим, как правильно подобрать наиболее важные параметры устройства для защиты проводки в доме и квартире.

1. Ток КЗ. Чтобы выбрать автоматический выключатель по току короткого замыкания, необходимо учитывать важное условие – правилами ПУЭ автоматы с наибольшей отключающей способностью менее 6 кА запрещаются. На сегодняшний день устройства могут иметь номиналы 3; 4,5; 6 и 10 кА. Если Ваш дом размещен рядом с трансформаторной подстанцией, нужно выбрать автоматический выключатель, срабатывающий при предельном коротком замыкании в 10 кА. В остальных случаях вполне достаточно подобрать коммутационный аппарат номиналом 6000 Амер.
2. Номинальный ток (рабочий). Следующий, не менее важный критерий выбора автомата для дома – по номинальному току. Данная характеристика отображает значение тока, свыше которого произойдет разъединение цепи и, соответственно, защита электропроводки от перегрузок. Чтобы выбрать подходящее значение (оно может быть 10, 16, 32, 40А и т. д.), необходимо опираться на сечение кабеля домашней проводки и мощность потребителей электроэнергии. Именно от того, насколько большой ток способны пропустить жилы через себя и в то же время, какая суммарная мощность всей бытовой техники, будет зависеть рабочий ток устройства коммутации. В данном случае для выбора подходящей характеристики автоматического выключателя рекомендуем сначала определить сечение кабеля в Вашем доме либо квартире, после чего руководствоваться данными таблицами:
3. Ток срабатывания. Одновременно с рабочим током автомата нужно подобрать его номинал по току срабатывания. Как Вы знаете, при включении мощных электроприборов пусковой ток может быть значительно Выше номинального (вплоть до 12 кратного значения). Чтобы автоматический выключатель не сработал, восприняв включение двигателя, как короткое замыкание, нужно правильно выбрать класс коммутационного аппарата. На сегодняшний день для бытового применения могут использоваться классы B, C и D. Для дома и квартиры лучше всего выбрать устройство класса B, если в кухне установлена газовая плита и нет мощных потребителей электроэнергии. Если установлена электроплита либо мощный электрический котел, лучше подобрать подходящий автомат класса C. Ну и если у Вас в частном доме задействованы электродвигатели большой мощности, необходимо осуществить выбор коммутационного аппарата с маркировкой «D».
4. Селективность. Данный термин подразумевает отключение в аварийной ситуации только определенного, проблемного участка, а не всей электроэнергии в доме. Тут уже нужно немного вникнуть в логическую цепочку и выбрать номиналы автоматических выключателей согласно обслуживающей линии. Вершину так называемого разветвления должен занимать вводной автомат, номинал которого не должен превышать максимально допустимую нагрузку на электропроводку, исходя из сечения провода. Номинальный ток вводного коммутационного аппарата должен превышать значение рабочего тока всех остальных, нижестоящих автоматических выключателей в щитке. Для частного дома рекомендуется на ввод выбрать аппарат на 40А, на электроплиту – 32А, на электроприборы до 5 кВт – 25А, розетки – 16А и освещение – 10А. При выборе такого варианта сборки распределительного щитка условие селективности будет удовлетворено.
5. Количество полюсов. Еще один, не менее важный критерий выбора, с которым, как правило, возникает меньше всего вопросов. Итак, для однофазной сети 220 Вольт на ввод рекомендуется выбрать двухполюсный однофазный автомат. На освещение и отдельно подключаемую бытовую технику (к примеру, стиральную машину, водонагреватель, кондиционер) нужно подобрать подходящий однополюсный автоматический выключатель. Если у Вас в доме трехфазная электросеть, на ввод купите четырехполюсный коммутационный аппарат. Ну и для защиты двигателя от сверхтоков нужно выбрать трехполюсный автомат на 380 Вольт.
6. Завод изготовитель. Очень важно правильно выбрать фирму автомата, иначе при покупке подделки далеко не факт, что указанные выше параметры по факту являются такими же. В результате, при токе КЗ электромагнитный расцепитель может не сработать и как следствие – пожар в доме. Чтобы такого не произошло рекомендуется осуществлять подбор коммутационных аппаратов и другой автоматики только от качественных фирм. Рейтинг лучших производителей автоматических выключателей мы предоставили в соответствующей статье!

Рекомендуем также просмотреть видео инструкцию, в которой предоставлены все необходимые таблицы и формулы для выбора автоматического выключателя по току, мощности и сечению кабеля:

Как правильно подобрать подходящий номинал коммутационного аппарата для дома и квартиры?

Перечисленные критерии выбора автоматического выключателя являются основными, и первым делом обращайте внимание на данные параметры.

Следует отметить, что экономить на автоматах очень глупо! Разница между качественным изделием (от производителя ABB либо Schneider Electric) и подделкой не слишком велика, если учитывать, что на кону стоит Ваш дом и, что более важно – жизнь!

Недопустимые ошибки при покупке

Существует несколько ошибок, которые могут допустить электрики-новички при выборе автоматического выключателя по силе тока и нагрузке.

Если Вы неправильно выберите защитную автоматику, даже немного «промахнувшись» с номиналом, это может повлечь за собой множество неблагоприятных последствий: срабатывание автомата при включении электроприбора, электропроводка не выдержит токовые нагрузки, срок службы выключателя быстро сократиться и т. д.

Чтобы такого не произошло, рекомендуем ознакомиться со следующими ошибками, что позволит в будущем правильно выбрать автоматический выключатель для своего дома либо квартиры:

• Первое и самое важное, что вы должны знать — во время заключения договора новые абоненты заказывают энергетическую мощность своего присоединения. От этого технический отдел производит расчет и выбирает в каком месте будет происходить подключение и сможет ли оборудование, линии, ТП выдержать нагрузку. Также по заявленной мощности рассчитывается сечение кабеля и номинал защитного автомата. Для квартирных абонентов недопустимо самовольное увеличение нагрузки на ввод без его модернизации, поскольку по проекту уже заявлена мощность и проложен питающей кабель. В общем номинал вводного автомата выбираете не вы, а технический отдел. Если в итоге вы захотите выбрать более мощный автоматический выключатель, все должно согласовываться.
• Всегда ориентируйтесь не на мощность бытовой техники, а на электропроводку. Не стоит осуществлять выбор автомата только по характеристикам электроприборов, если проводка старая. Опасность в том, что если, к примеру, для защиты электроплиты Вы выберите модель на 32А, а сечение старого алюминиевого кабеля способно выдержать только ток в 10А, то Ваша проводка не выдержит и быстро расплавиться, что станет причиной короткого замыкания в сети. Если же Вам нужно выбрать мощный коммутационный аппарат для защиты, первым делом замените электропроводку в квартире на новую, более мощную.
• Если, к примеру, при расчете подходящего номинала автомата по рабочему току у Вас вышло среднее значение между двумя характеристиками – 13,9А (не 10 и не 16А), отдавайте предпочтение большему значению только в том случае, если Вы знаете, что проводка выдержит токовую нагрузку в 16А.
• Для дачи и гаража лучше выбрать автоматический выключатель помощнее, т.к. здесь могут использоваться сварочный аппарат, мощный погружной насос, асинхронный двигатель и т.д. Лучше заранее предусмотреть подключение мощных потребителей, чтобы потом не переплачивать на покупке коммутационного аппарата большего номинала. Как правило, 40А вполне хватает для защиты линии в бытовых условиях применения.
• Желательно подобрать всю автоматику от одного, качественного производителя. В этом случае вероятность какого-либо несоответствия сводится к минимуму.
• Покупайте товар только в специализированных магазинах, а еще лучше – у официального дистрибьютора. В этом случае Вы вряд ли выберите подделку и к тому же, стоимость изделий у прямого поставщика, как правило, немного ниже, чем у посредников.

Вот и вся методика правильного выбора автомата для собственного дома, квартиры и дачи! Надеемся, что теперь Вы знаете, как выбрать автоматический выключатель по току, нагрузке и остальным, не менее важным характеристикам, а также какие ошибки не следует допускать при покупке!

Рекомендуем прочитать:

Как правильно подобрать подходящий номинал коммутационного аппарата для дома и квартиры?

Другие статьи по теме

• Рейтинг лучших производителей автоматических выключателей

4 способа проверки работоспособности УЗО

Источник: https://samelectrik. ru/6-vazhnyx-kriteriev-vybora-avtomaticheskogo-vyklyuchatelya.html

Выбор номинала автомата защиты

Собирая электрощиток или подключая новую крупную бытовую технику, домашний мастер обязательно столкнется с такой проблемой как необходимость подбора автоматических выключателей. Они обеспечивают электро и пожарную безопасность, потому правильный выбор автомата — залог безопасности вас, семьи и имущества.

Для чего служит автомат

В цепи электропитания автомат ставят для предупреждения перегрева проводки. Любая проводка рассчитана на прохождение какого-то определенного тока.

Если пропускаемый ток превышает это значение, проводник начинает слишком сильно греться.

Если такая ситуация сохраняется достаточный промежуток времени, начинает плавиться проводка, что приводит к короткому замыканию. Автомат защиты ставят чтобы предотвратить эту ситуацию.

Пакетник или автомат защиты необходим для предотвращения перегрева проводников и отключения в случае КЗ

Вторая задача автомата защиты — при возникновении тока короткого замыкания (КЗ) отключить питание. При замыкании токи в цепи возрастают многократно и могут достигать тысяч ампер. Чтобы они не разрушили проводку и не повредили аппаратуру, включенную в линию, автомат защиты должен отключить питание как можно быстрее — как только ток превысит определенный предел.

Чтобы защитный автоматический выключатель исправно выполнял свои функции, необходимо правильно сделать выбор автомата по всем параметрам. Их не так много — всего три, но с каждой надо разбираться.

Какие бывают автоматы защиты

Для защиты проводников однофазной сети 220 В есть отключающие устройства однополюсные и двухполюсные. К однополюсным подключается только один проводник — фазный, к двухполюсным и фаза и ноль.

Однополюсные автоматы ставят на цепи 220 В внутреннего освещения, на розеточные группы в помещениях с нормальными условиями эксплуатации.

Их также ставят на некоторые виды нагрузки в трехфазных сетях, подключая одну из фаз.

Для трехфазных сетей (380 В) есть трех и четырех полюсные. Вот эти автоматы защиты (правильное название автоматический выключатель) ставят на трехфазную нагрузку (духовки, варочные панели и другое оборудование которое работает от сети 380 В).

В помещениях с повышенной влажностью (ванная комната, баня, бассейн и т.д.) ставят двухполюсные автоматические выключатели. Их также рекомендуют устанавливать на мощную технику — на стиральные и посудомоечные машины, бойлеры, духовые шкафы и т.д.

Просто в аварийных ситуациях — при коротком замыкании или пробое изоляции — на нулевой провод может попасть фазное напряжение.

Обратите внимание

Если на линии питания установлен однополюсный аппарат, он отключит фазный провод, а ноль с опасным напряжением так и останется подключенным. А значит, остается вероятность поражения током при прикосновении.

То есть, выбор автомата прост — на часть линий ставятся однополюсные выключатели, на часть — двухполюсные. Конкретное количество зависит от состояния сети.

Автоматы для однофазной сети

Для трехфазной сети существуют трехполюсные автоматические выключатели. Такой автомат ставится на входе и на потребителях, к которым подводятся все три фазы — электроплита, трехфазная варочная панель, духовой шкаф и т.д. На остальных потребителей ставят двухполюсные автоматы защиты. Они в обязательном порядке должны отключать и фазу и нейтраль.

Пример разводки трехфазной сети — типы автоматов защиты

Выбор номинала автомата защиты от количества подключаемых к нему проводов не зависит.

Определяемся с номиналом

Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.

На каждую линию требуется правильно выбрать автомат защиты

Исходя из этого, алгоритм выбора автомата защиты прост:

• Рассчитываете сечение проводки для конкретного участка.
• Смотрите, какой максимальный ток выдерживает данный кабель (есть в таблице).
• Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.

Пример

Алгоритм очень прост, но работает безошибочно. Чтобы было понятнее, давайте разберем на примере.

Ниже приведена таблица в которой указаны максимально допустимый ток для проводников, которые используют при прокладке проводки в доме и квартире. Там же даны рекомендации относительно использования автоматов.

Они даны в колонке «Номинальный ток автомата защиты». Именно там ищем номиналы — он немного меньше предельно допустимого, чтобы проводка работала в нормальном режиме.

Содержание: Во всех электрических сетях используется большое количество приборов, основной функцией которых является защита линий и оборудования от токовых перегрузок и коротких замыканий. Среди них широкое распространение получил автомат защиты сети, выполняющий не только защиту, но и коммутацию цепей. Таким образом, автоматические выключатели обеспечивают включение и выключение конкретных участков, защищают их от токовых перегрузок путем отключения защищаемых цепей при возникновении аварийных ситуаций. Типы электрических автоматов Автоматические выключатели широко используются в системах электроснабжения, обеспечивая надежную защиту электрическим цепям и сетям, бытовым приборам и электрооборудованию. Их основной задачей является обесточивание цепи в нужный момент путем отключения подачи электрического тока. Срабатывание автомата защиты происходит при коротких замыканиях, а также при нагреве проводов из-за перегрузок в сети. Автоматы защиты сети могут работать в цепях постоянного и переменного тока, а универсальные конструкции способны работать при наличии в сети любого электрического тока. В соответствии с конструкцией, они разделяются на три типа, которые служат основой для других разновидностей автоматических выключателей: Воздушные автоматы. Используются в промышленном производстве, где токи в цепях могут достигать нескольких тысяч ампер. Автоматы в литом корпусе. Отличаются широким рабочим диапазоном, составляющим от 16 до 1000 А. Модульные автоматы. Именно они широко используются в квартирах и частных домах. Их название связано со стандартной шириной, составляющей кратность в 17,5 мм, в зависимости от количества полюсов. То есть, в одном блоке может использоваться сразу несколько выключателей. Все автоматы защиты разделяются в соответствии с показателями номинального тока и напряжения, поскольку большинство защитных устройств устанавливаются в сетях 220 или 380В. Автоматические выключатели могут быть токоограничивающими и не токоограничивающими. В первом случае автомат представляет собой выключатель, в котором время отключения установлено на чрезвычайно малую величину, в течение которой токи короткого замыкания не успевают достичь максимума. Автоматы классифицируются по числу полюсов и могут быть одно-, двух-, трех- и четырехполюсными. Они оборудуются максимальными, независимыми, минимальными или нулевыми расцепителями напряжения. Обратите внимание Большое значение имеет скорость срабатывания, когда устройства могут быть нормальными, быстродействующими и селективными. В некоторых приборах допускается сочетание технических характеристик. Некоторые модели оборудуются свободными контактами, а проводники подключаются к ним разными способами. Существует разделение на различные типы по конструкции расцепителя или размыкателя, установленного в автомате. Данные элементы играют важную роль и разделяются как магнитные и тепловые. В первом случае размыкатель относится к быстродействующим и обеспечивает защиту при коротких замыканиях. Время срабатывания составляет от 0,005 до 3-4 секунд. Работа теплового расцепителя происходит гораздо медленнее, поэтому он используется в основном для защиты от перегрузок. Основой элемента является биметаллическая пластина, нагревающаяся при возрастающих нагрузках. Период срабатывания находится в пределах от 3-4 секунд до нескольких минут. Кроме того, автоматы разделяются по типам отключения или по времятоковым характеристикам. Каждый тип маркируется символами А, В, С, D, К, Z. Например, тип А используется при размыкании цепей, имеющих значительную длину проводки, хорошо защищает полупроводниковые устройства. Предел срабатывания составляет 2-3 номинальных тока. Тип В применяется в системах освещения общего назначения и обладает порогом срабатывания 3-5 номинальных тока. Более подробные сведения о каждом типе автомата можно взять из таблицы. Типы расцепителей автоматических выключателей Все расцепители, используемые в автоматических выключателях, можно условно разделить на две группы. В первую группу входят устройства, защищающие электрические цепи и способные распознавать наступление критической ситуации, когда появляются сверхтоки. В результате срабатывания дальнейшее развитие аварии пресекается за счет расхождения главных рабочих контактов. Вторая группа расцепителей представлена дополнительными устройствами, не входящими в базовую комплектацию автоматов. Под заказ могут устанавливаться: Независимые расцепители, способные дистанционно отключать автоматы при поступлении сигнала из вспомогательной цепи. Расцепитель минимального напряжения. Выполняет отключение автомата в случае падения напряжения ниже допустимых пределов. Расцепитель нулевого напряжения. Его контакты размыкаются при наступлении значительного падения напряжения. Тепловой расцепитель Образец теплового расцепителя, представленный на рисунке, выполнен в виде биметаллической пластины. В процессе нагревания она изгибается, меняет форму и оказывает воздействие на расцепляющий механизм. Для изготовления пластины две металлические ленты соединяются между собой механическим путем. Материал каждой ленты имеет разный коэффициент температурного расширения. Соединение выполняется методом пайки, сварки или заклепывания. Изгиб пластины образуется за счет разного изменения длины во время нагревания. Тепловые расцепители обеспечивают защиту от перегрузочных токов и могут быть настроены на заданный режим срабатывания. Важно Главным преимуществом теплового расцепителя является высокая устойчивость к вибрациям, отсутствие трущихся деталей и возможность работы в загрязненном виде. Они отличаются простотой конструкции и низкой стоимостью. В качестве недостатков следует отметить постоянное потребление электроэнергии, чувствительность к перепадам температур, возможность ложных срабатываний при нагревании посторонними источниками. Такое же широкое применение получили электромагнитные расцепители, обладающие мгновенным действием. Конструктивно они выполнены в виде соленоида с сердечником, воздействующим на расцепляющий механизм. Когда по обмотке соленоида протекает сверхток, это приводит к созданию магнитного поля, перемещающего сердечник, и одновременно преодолевающего сопротивление возвратной пружины. Настройка электромагнитного расцепителя производится на срабатывание при коротком замыкании, значение которого составляет 2-20 ln. В свою очередь значение ln = 200 А. Погрешность настроек может составлять 20% в ту или иную сторону от заданной величины. Поэтому уставки срабатывания для силовых автоматов указываются в амперах или в кратном значении номинального тока. Модульные автоматические выключатели имеют защитные характеристики, обозначаемые В (3-5), С (5-10) и D (10-50), где цифровые значения соответствуют предельному номинальному току ln, при котором наступает расхождение контактов. Электромагнитный расцепитель Основными плюсами электромагнитных расцепителей являются устойчивость к вибрациям, ударам и прочим механическим воздействиям, а также простота конструкции, облегчающая ремонт и обслуживание устройства. К недостаткам можно отнести мгновенное срабатывание, без задержек по времени, а также создание магнитного поля во время работы. Выдержка времени имеет большое значение, поскольку за счет нее обеспечивается селективность. При наличии селективности или избирательности, вводным автоматом распознается наличие короткого замыкания, но оно пропускается на определенное установленное время. Совет В течение этого временного промежутка должно успеть сработать нижестоящее защитное устройство, отключающее не весь объект, а лишь поврежденный участок. Довольно часто тепловой и электромагнитный расцепители применяются совместно, путем последовательного соединения обоих элементов. Такая связка получила название комбинированного или термомагнитного расцепителя. Полупроводниковый расцепитель К более сложным устройствам относятся полупроводниковые расцепители. В состав каждого из них входит блок управления, измерительные трансформаторы при переменном токе или магнитные усилители при постоянном токе, а также исполнительный электромагнит, выполняющий функцию независимого расцепителя. С помощью блока управления настраивается программа, определенная пользователем, под руководством которой будут расцепляться главные контакты. В процессе настроек выполняются следующие действия: Регулируется номинальный ток автомата Настраивается выдержка времени в зонах перегрузок и коротких замыканий. Определяется уставка срабатывания при коротком замыкании. Настройка защитных переключателей на срабатывание от однофазного короткого замыкания и токов включения. Настройка переключателя, отключающего задержку по времени, когда при коротком замыкании режим селективности изменяется на режим мгновенного действия. Электронный расцепитель Конструкция электронного расцепителя напоминает устройство аналогичного полупроводникового прибора. Он также состоит из электромагнита, измерительных устройств и блока управления. Значение рабочего тока и время выдержки устанавливается ступенчато, обеспечивая гарантированное срабатывание при коротком замыкании и пусковых токах. Достоинствами этих приборов являются разнообразие настроек и возможность выбора, работа установленной программы с высокой точностью, наличие индикаторов работоспособности и причин срабатывания, логическая селективная связь с выключателями, расположенными выше и ниже автомата. К недостаткам можно отнести высокую цену, хрупкость блока управления и чувствительность к влиянию электромагнитных полей.

Сечение жил медных проводовДопустимый длительный ток нагрузкиМаксимальная мощность нагрузки для однофазной сети 220 ВНоминальный ток защитного автоматаПредельный ток защитного автоматаПримерная нагрузка для однофазной цепи

1,5 кв. мм	19 А	4,1 кВт	10 А	16 А	освещение и сигнализация
2,5 кв. мм	27 А	5,9 кВт	16 А	25 А	розеточные группы и электрический теплый пол
4 кв.мм	38 А	8,3 кВт	25 А	32 А	кондиционеры и водонагреватели
6 кв.мм	46 А	10,1 кВт	32 А	40 А	электрические плиты и духовые шкафы
10 кв. мм	70 А	15,4 кВт	50 А	63 А	вводные линии

В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм2 (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.

Как будет тогда работать цепь? До тех пор, пока ток не превышает 25 А автомат не отключается, все работает в штатном режиме — проводник греется, но не до критических величин.

Когда ток нагрузки начинает возрастать и превышает 25 А, автомат еще некоторое время не отключается — возможно это стартовые токи и они кратковременны. Отключается он если достаточно длительное время ток превысит 25 А на 13%. В данном случае — если он достигнет 28,25 А.

Тогда электропакетник сработает, обесточит ветку, так как это ток уже представляет угрозу для проводника и его изоляции.

Расчет по мощности

Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.

Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.

Формула для вычисления тока по суммарной мощности

После того, как нашли ток, выбираем номинал . Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.

Когда можно пользоваться данным методом? Если проводка заложена с большим запасом (это неплохо, кстати).

Тогда в целях экономии можно установить автоматически выключатели соответствующие нагрузке, а не сечению проводников.

Но еще раз обращаем внимание, что длительно допустимый ток для нагрузки должен быть больше предельного тока защитного автомата. Только тогда выбор автомата защиты будет правильным.

Выбираем отключающую способность

Выше описан выбор пакетника по максимально допустимому току нагрузки. Но автомат защиты сети также должен отключаться при возникновении с сети КЗ (короткого замыкания). Эту характеристику называют отключающей способностью. Она отображается в тысячах ампер — именного такого порядка могут достигать токи при коротком замыкании. Выбор автомата по отключающей способности не очень сложен.

Эта характеристика показывает, при каком максимальном значении тока КЗ автомат сохраняет свою работоспособность, то есть, он сможет не только отключится, но и будет работать после повторного включения.

Эта характеристика зависит от многих факторов и для точного подбора необходимо определять токи КЗ.

Важно

Но для проводки в доме или квартире такие расчеты делают очень редко, а ориентируются на удаленность от трансформаторной подстанции.

Отключающая способность автоматических защитных выключателей

Если подстанция находится недалеко от ввода в ваш дом/квартиру, берут автомат с отключающей способностью 10 000 А, для всех остальных городских квартир достаточно 6 000 А.

Если же дом находится в сельской местности иди вы выбираете автомат защиты электросети для дачи, вполне может хватить и отключающей способности в 4 500 А. Сети тут обычно старые и токи КЗ большими не бывают.

А так как с возрастанием отключающей способности цена возрастает значительно, можно применить принцип разумной экономии.

Можно ли в городских квартирах ставить пакетики с более низкой отключающей способностью. В принципе, можно, но никто не гарантирует, что после первого же КЗ вам не придется его менять. Он может успеть отключить сеть, но окажется при этом неработоспособным. В худшем варианте контакты расплавятся и отключиться автомат не успеет. Тогда проводка расплавится и может возникнуть пожар.

Тип электромагнитного расцепителя

Автомат должен срабатывать при повышении тока выше определенной отметки. Но в сети периодически возникают кратковременные перегрузки. Обычно они связаны с пусковыми токами.

Например, такие перегрузки могут наблюдаться при включении компрессора холодильника, мотора стиральной машины и т.д.

Автоматический выключатель при таких временных и краткосрочных перегрузках отключаться не должен, потому у них есть определенная задержка на срабатывание.

Совет

Но если ток возрос не из-за перегрузки а из-за КЗ, то за время, которое «выжидает» автоматический выключатель, контакты его расплавятся. Вот для этого и существует электромагнитный автоматический расцепитель.

Он срабатывает при определенной величине тока, которая уже не может быть перегрузкой. Этот показатель называют еще током отсечки, так как в этом случае автоматический выключатель отсекает линию от электропитания.

Величина тока срабатывания может быть разной и отображается буквами, которые стоят перед цифрами, обозначающими номинал автомата.

Есть три самых ходовых типа:

• B — срабатывает при превышении номинального тока в 3-5 раз;
• C — если он превышен в 5-10 раз;
• D — если больше в  10-20 раз.Класс автомата или тока отсечки

С какой же характеристикой выбрать пакетник? В данном случае выбор автомата защиты также основывается на отдаленности вашего домовладения от подстанции и состояния электросетей выбор автомата защиты проводят ползуясь простыми правилами:

• С буквой «B» на корпусе подходят для дач, домов селах и поселках, которые получают электропитание через воздушки. Также их можно ставить в квартиры старых домов, в которых реконструкция внутридомовой электросети не производилась. Эти защитные автоматы далеко не всегда есть в продаже, стоят немного дороже категории С, но могут доставляться под заказ.
• Пакетники с «C» на корпусе — это наиболее широко распространенный вариант. Они ставятся в сетях с нормальным состоянием, подходят для квартир в новостройках или после капремонта, в частных домах недалеко от подстанции.
• Класс D ставят на предприятиях, в мастерских с оборудованием, имеющим высокие пусковые токи.

То есть по сути выбор автомата защиты в этом случае прост — для большинства случаев подходит тип C. Он и есть в магазинах в большом ассортименте.

Каким производителям стоит доверять

И напоследок уделим внимание производителям. Выбор автомата нельзя считать завершенным, если вы не подумали о том, какой фирмы автоматические выключатели вы будете покупать. Точно не стоит брать неизвестные фирмы — электрика не та область, где можно ставить эксперименты. Подробно о выборе производителя в видео.

Источник: https://stroychik.ru/elektrika/vybor-avtomata

Как правильно подключить автоматы в электрическом щите

Автоматические выключатели, известные так же, как пакетники или автоматы, представляют собой устройства коммутации, задача которых состоит в подаче тока к элементам электросети, а при нарушении ее работы – в автоматическом обесточивании.

Монтируются они, как правило, в распределительном щитке, и позволяют защитить цепь от повреждений, вызванных чрезмерными нагрузками, падением напряжения, а также коротким замыканием.

В этом материале мы расскажем о том, как классифицируются это оборудование, каковы особенности его работы и как правильно подключить автоматы в электрическом щите.

Классификация автоматических выключателей

Сегодня эти устройства продаются в огромном ассортименте. Между собой они различаются по нижеперечисленным характеристикам:

• Ток главной цепи. Он может быть переменным, постоянным или же комбинированным.
• Способ управления. Оборудование может управляться вручную или с помощью моторного привода.
• Метод монтажа. Устройства бывают втычными, выдвижными или стационарными.
• Вид расцепителя. Эти элементы могут быть электронными, электромагнитными и тепловыми, а также полупроводниковыми.

• Тип корпусной части. Она может быть модульной, литой или открытой.
• Показатель рабочего тока. Его величина может составлять от 1,6 А до 6,3 кА.

Современные автоматы отличаются сложным механизмом защиты сети. Они обладают дополнительными возможностями, к которым относятся:

• Возможность размыкания электроцепи на расстоянии.
• Присутствие сигнальных контактных групп.
• Автоматическое срабатывание защитного устройства в случае падения напряжения до критической величины.

Пошаговая схема выбора автоматического выключателя на видео:

Пакетники могут иметь различные типоразмеры, и с их помощью можно защищать электрические сети не только в квартирах и частных домах, но и на крупных объектах. Производятся эти устройства как в России, так и за рубежом.

С целью защиты электрических цепей зданий устанавливаются выключатели следующих типов:

• Дифференциальные.
• Автоматические.
• УЗО.

УЗО, как сокращенно называются устройства защитного отключения, предотвращают поражение электрическим током человека, прикоснувшегося к проводнику, и не допускают возгорания окружающих предметов при утечке электричества, что может произойти в случае повреждения изоляции кабелей.

Автоматические выключатели защищают цепи от КЗ и позволяют включать и отключать питание вручную. Самым совершенным защитным устройством является дифференциальный автомат.

Он сочетает в себе возможности устройства защитного отключения и обычного автоматического выключателя. Этот пакетник оборудован встроенной защитой от слишком мощного потока электронов.

Управление им осуществляется за счет дифференциального тока.

В однофазных электросетях могут устанавливаться однополюсные и двухполюсные автоматы. На выбор пакетника влияет количество проводов в электрической проводке.

Защитные автоматы: устройство и принцип работы

Перед тем, как рассмотреть порядок подключения защитных автоматов в электрическом щитке, разберемся, как они устроены и по какому принципу происходит их срабатывание.

В состав изделия входят такие элементы:

• Корпус.
• Система управления.
• Верхние и нижние клеммы.
• Устройство коммутации.
• Дугогасительная камера.

В качестве материала для изготовления корпусной части и системы управления используется пластмасса, устойчивая к возгоранию. В составе устройства коммутации имеются подвижные контакты, а также неподвижные.

На паре контактов, являющихся полюсом пакетника, установлена дугогасительная камера. При разрыве контактов под нагрузкой возникает электрическая дуга, которая гасится камерой.

Последняя состоит из стальных пластин, изолированных меж собой и находящихся на одинаковом расстоянии. Пластины камеры способствуют охлаждению и угасанию электрической дуги, которая появляется при неисправностях.

Автоматы могут иметь одну, две или четыре пары контактов.

Обратите внимание

У двухполюсных автоматов имеется две пары контактов: одна – подвижная, вторая – неподвижная.

Наглядно принцип работы автоматических выключателей на видео:

Расцепитель

Для отключения автомата при возникновении аварийных ситуаций устройство комплектуется расцепителем. Существует несколько типов этих механизмов, конструктивно отличающихся друг от друга и работающих по различным принципам.

Тепловой расцепитель

Конструктивно этот элемент включает в себя спрессованную из двух разных металлов с неодинаковым коэффициентом нелинейного расширения пластину, которая подключается в цепь под нагрузкой и называется биметаллической. При работе расцепителя проходящий через пластину поток электронов нагревает ее.

Поскольку коэффициент расширения металла меньше, чем у пластины, она выгибается в его сторону. Когда номинал тока превышает допустимую величину, изогнутая пластина, воздействуя на спусковой механизм, отключает автомат. Если температура окружающего воздуха отклоняется от нормы, выключатель также срабатывает.

Магнитный расцепитель

Расцепитель этого типа представляет собой катушку, в состав которой входит изолированная обмотка из меди и сердечник.

Так как по ней протекает нагрузочный ток, подключаться в цепь она должна последовательно с контактами.

Если ток нагрузки превысит допустимый номинал, сердечник переместится под воздействием магнитного поля расцепителя и посредством отключающего устройства разомкнет контакты пакетника.

Селективные автоматы с полупроводниковым расцепителем

Эти устройства оборудованы специальной панелью, на которой устанавливается время отключения автомата. Они обеспечивают временную задержку в случае короткого замыкания, что позволяет при возникновении нештатной ситуации отключить аварийный участок, не прекращая при этом подачи питания на объект.

Автоматический выключатель без расцепителя называется разъединителем.

Как выбрать автомат?

Перед тем, как начинать монтаж защитных автоматических выключателей, нужно выбрать их, а также разобраться в тонкостях подсоединения.

Люди, которые хотят узнать, как подключить автоматический выключатель, задаются различными вопросами.

Например, до или после счетчика подключаются автоматы в распределительном щите? Должен ли ставиться автомат ввода? Эти и другие нюансы подключения интересуют пользователей.

Основные параметры автоматических выключателей

К характеристикам защитных автоматов относятся:

• Номинальная величина тока (в Амперах).
• Рабочее напряжение электросети (в Вольтах).
• Максимальный ток короткого замыкания.
• Предельная коммутационная способность.
• Число полюсов.

Предельная коммутационная способность характеризуется максимально допустимой величиной, при которой выключатель способен работать. ПКС бытовых устройств может составлять 4,5, 6 или 10 кА.

Причиной возникновения перегрузки становится подключение к электросети устройств с чрезмерно высокой суммарной мощностью, что приводит к превышению допустимой температуры контактных соединений и кабелей.

Учитывая это, нужно устанавливать в цепь пакетник, величина тока отключения которого не меньше расчетной, а лучше – если несколько превышает ее.

Чтобы определить расчетный ток, нужно суммировать мощность приборов, которые предполагается подключить к цепи (для каждого из них этот показатель имеется в паспорте). Полученное число нужно разделить на 220 (стандартная величина напряжения в бытовой сети).

Полученный результат и будет величиной тока перегрузки. Следует также учитывать, что он не должен превышать номинал тока, который способен выдержать провод.

Величина тока отключения при КЗ – это показатель, при котором защитный автомат отключается. Расчет тока КЗ производится при проектировании линии по формулам и справочным таблицам, а также с использованием специальной аппаратуры. Исходя из полученной величины, определяется тип защиты. На небольших объектах и в бытовых сетях используются автоматы типа B или C.

Установка защитного автомата в электрощитке своими руками

В первую очередь нужно определиться с подсоединением проводов питания, и лишь после этого разбираться, как подключить к сети автомат. Если вы не знаете, сверху или снизу пакетника должны подключаться питающие проводники, обратитесь к требованиям ПУЭ, которые являются основным руководящим документом при проведении электромонтажных работ.

В Правилах четко оговорено, что кабель питания должен присоединяться к неподвижным контактам, и это требование должно выполняться в любой схеме подключения защитных автоматов. В любом современном устройстве неподвижные контакты расположены сверху.

Для установки понадобятся контрольные приборы и инструмент, в который входят:

• Монтажный нож.
• Отвертки (крестовая и шлицевая).
• Мультиметр или индикаторная отвертка.

Итак, как же правильно подключить автомат? Рассмотрим установку защитных автоматов в однофазных сетях.

Однополюсный автомат

Установка производится в сети, где для выполнения ввода задействовано два кабеля: нулевой (PEN) и фазный (L). Такая система существует в зданиях старой постройки.

Питающий проводник подсоединяется к входной клемме автомата, затем с выходной он проходит через счетчик, после чего разводится по защитным устройствам конкретных групп.

К PEN запитывающий нулевой кабель также подводится через электрический счетчик.

Применение одно, двух и трехполюсных автоматов на видео:

Двухполюсный автомат

Рассматриваем установку защитного устройства в однофазной сети, где для ввода задействовано три проводника: фазовый, нулевой и кабель заземления. Входные клеммы, обозначенные на устройстве цифрами 1 и 3, расположены в верхней части автомата, а выходные (2 и 4) – в нижней.

Питающий кабель подходит к входной клемме 1 и надежно фиксируется на ней. Аналогичным образом нулевой провод крепится на клемме 3. Фаза проходит через счетчик электричества. Питание равномерно распределяется по группам выключателей. С клеммы 4 нулевой кабель подключается к шине N, проходя через счетчик и УЗО.

Подсоединение проводов

К любому автоматическому выключателю прилагается паспорт, в котором прописано, как правильно подключать провода к его клеммам. В документе имеются все нужные сведения – от сечения кабелей и типа их соединения до длины зачищаемой части проводника.

Зачистка концов проводов для подсоединения бытовых автоматов производится монтажным ножом примерно на 1 см. Различить проводники можно по их цветовой маркировке:

• Фазный кабель – белый или коричневый.
• Нулевой провод – черный, синий или голубой.
• Проводник заземления – зеленый.

Зачистив ножом конец провода, его нужно вставить в зажим контакта и закрепить с помощью фиксирующего винта. Винты закручиваются отверткой. После закрепления провод нужно немного подергать, чтобы убедиться в надежности фиксации. Если для подключения к пакетнику используется гибкий провод, то, чтобы увеличить надежность соединения, следует использовать специальные наконечники.

Чтобы установка автоматов в электрощитке и подсоединение к ним кабелей были выполнены правильно, нужно помнить о распространенных ошибках и не допускать их при работе:

• Попадание изоляционного слоя под контактный зажим.
• Слишком большое усилие при затягивании, которое может привести к деформации корпуса и, как следствие, к поломке автомата.

Нередко в распределительном щите монтируется сразу несколько защитных устройств. Для их соединения неопытные специалисты используют перемычки.

Особенности подключения СИП к вводному автомату

Самонесущий изолированный провод широко используется для передачи электричества в домашнюю сеть от воздушных ЛЭП вместо обычного кабеля.

При всех достоинствах этого проводника подключение СИП к защитному автомату напрямую производить не следует, поскольку в ходе эксплуатации алюминий начинает «плыть», а изоляция обгорает.

В конечном итоге это приводит в лучшем случае к выходу автомата из строя, а в худшем – к возгоранию. Проще всего избежать такой неприятности, подключив СИП к автомату через специальную переходную гильзу.

Важно

Такое приспособление обеспечивает переход с алюминиевого провода на медь. Купить его можно в специализированном магазине.

Пошагово монтаж автомата – на следующем видео:

Заключение

В этой статье мы разобрались с вопросом, как правильно подключить защитные автоматы в электрическом щите, а также рассмотрели разновидности этих устройств и особенности их работы.

Воспользовавшись изложенной информацией, вы сможете самостоятельно произвести установку пакетника и подключение его к домашней сети.

Естественно, при этой процедуре нужно строго соблюдать правила электробезопасности, как и при любых работах, связанных с электричеством.

Источник: https://YaElectrik.ru/jelektroshhitok/kak-pravilno-podklyuchit-avtomaty-v-elektricheskom-shhite

Руководство по однополюсному автоматическому выключателю

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 10.06.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

The Spruce / Kevin Norris

В панелях с автоматическими выключателями стандартная защита электрических цепей обеспечивается либо однополюсными, либо двухполюсными автоматическими выключателями. Они являются важной частью распределения электрического тока, обеспечивая безопасный способ управления ответвленными цепями с панели автоматического выключателя.

Автоматические выключатели помещаются в коробку автоматического выключателя, обычно находящуюся в подсобном помещении в вашем доме. Они обеспечивают мост между главными шинами в панели, которая подает питание в ваш дом от коммунальной компании, и проводами цепи, которые проходят через ваш дом. Автоматические выключатели — это место, где подключаются горячие провода для каждой цепи. В дуговых выключателях и выключателях замыкания на землю именно здесь соединяются как горячие, так и нейтральные провода.

Их функция

Эти устройства контролируют количество тока, потребляемого приборами и осветительными приборами вдоль цепи, и «отключаются» для отключения цепи всякий раз, когда нагрузка становится достаточно высокой, чтобы перегреть провода. Кроме того, автоматические выключатели срабатывают всякий раз, когда они обнаруживают короткое замыкание или замыкание на землю, которые могут представлять потенциальную опасность.

Автоматические выключатели также предлагают удобное место для отключения тока в цепи, чтобы произвести ремонт или замену любого из обслуживаемых ею приборов. Выключатель на передней панели автоматического выключателя можно легко щелкнуть, чтобы на мгновение отключить цепь. Если автоматический выключатель срабатывает, восстановить электроэнергию легко, переведя рычаг в исходное положение. Однако убедитесь, что устранены проблемы с перегрузкой или цепью, которые вызвали срабатывание автоматического выключателя.

Номинальная сила тока автоматического выключателя напечатана или отлита на передней части корпуса выключателя, и всякий раз, когда нагрузка в цепи превышает эту силу тока, выключатель срабатывает и отключается. Чаще всего это происходит, когда к розеткам цепи подключено слишком много приборов или других устройств. Наиболее распространенными виновниками являются приборы, которые нагреваются (обогреватели, тостеры, фены и т. д.) или приводные двигатели (например, пылесосы).

Однополюсный и двухполюсный

Однополюсные автоматические выключатели подают в цепи питание 120 вольт, а двухполюсные автоматические выключатели подают 240 вольт. Большинство осветительных приборов и обычных штепсельных розеток в вашем доме обслуживаются однополюсными выключателями на 120 вольт, в то время как тяжелая бытовая техника и коммунальные услуги, такие как сушилки для белья, центральное кондиционирование воздуха во всем доме и электрические плиты, обслуживаются Двухполюсные выключатели на 240 вольт.

Однополюсные выключатели выпускаются с широким диапазоном номинальных значений силы тока, причем в большинстве бытовых установок чаще всего используются автоматические выключатели на 15, 20 и 30 ампер.

Форма и внешний вид автоматических выключателей различаются в зависимости от производителя коробки выключателя, но в целом выключатель на 120 В будет иметь более узкий профиль, чем выключатель на 240 В, который занимает два слота в коробке выключателя. Однако существуют также «тонкие» выключатели, которые позволяют втиснуть выключатели для двух цепей в один слот, предназначенные для использования, если в вашем блоке выключателя нет открытых слотов.

Коробки автоматических выключателей зависят от бренда, когда речь идет о выключателях, которые можно в них использовать. Это означает, например, что однополюсный выключатель из панели автоматических выключателей Square D не должен использоваться в панели General Electric. Каждый из них имеет разные характеристики, натяжение и методы монтажа. Использование автоматического выключателя другого производителя небезопасно и, несомненно, аннулирует все гарантии компании на его оборудование.

Однополюсные выключатели — это выключатели, которые управляют практически всем стандартным освещением в вашем доме и всеми стандартными розетками на 110 В со стандартными двухгнездовыми розетками. Всякий раз, когда цепь размыкается, а освещение и приборы в этой цепи становятся темными и тихими, вы должны проверить однополюсный выключатель.

Сброс сработавшего выключателя

Всякий раз, когда срабатывает автоматический выключатель, рычаг на передней панели переключается в направлении, противоположном его положению «ВКЛ.». Некоторые автоматические выключатели имеют четкое смотровое окошко, которое показывает красный цвет, когда автоматический выключатель сработал. Это, наряду с перемещением рукоятки из положения «ВКЛ», дает вам четкое представление о том, в какой цепи возникла проблема.

Для сброса выключателя достаточно просто перевести передний рычаг обратно в положение «ВКЛ.» на некоторых моделях, но для некоторых марок или моделей потребуется полностью перевести рукоятку в положение «ВЫКЛ.», а затем обратно в положение «ВКЛ.». должность. Но если вы не уменьшите перегрузку или не устраните любую другую существующую проблему, автоматический выключатель может снова сработать очень быстро.

Однополюсный и двухполюсный выключатель Сравнение конфигураций

Galvin Power поддерживается считывателем. Когда вы покупаете по нашим ссылкам, мы можем получать комиссию бесплатно для вас. Узнать больше

25 июля 2022 г. 2 июня 2022 г.

Вы хотите знать разницу между однополюсным и двухполюсным выключателем? И почему на вашем электрощите установлены выключатели обоих типов?

Автоматического выключателя только одного типа, несомненно, будет недостаточно для обеспечения электроснабжения вашего дома. Предположим, у вас есть однополюсная цепь выключателя в коробке выключателя. Вы будете ограничены использованием только своих фонарей и нескольких маломощных гаджетов, работающих от 120 вольт. Вы можете использовать только мощные приборы, рассчитанные на 240 вольт, с двухполюсными выключателями.

Прочтите эту статью полностью, чтобы узнать больше о разнице между однополюсным и двухполюсным выключателем.

Содержание

• Двухполюсный выключатель против однополюсного
• Что такое однополюсный выключатель?
• Что такое двухполюсный выключатель?
• Что такое центр нагрузки?
• Заключение

Двухполюсный и однополюсный выключатель

Основное различие между однополюсным и двухполюсным выключателем заключается в их мощности.

• Однополюсные выключатели обычно используются для маломощных приборов, так как они могут обеспечивать ток от 15 до 20 ампер и напряжение 120 вольт.
• Двухполюсные выключатели защищают тяжелые машины, поскольку они могут обеспечивать ток от 20 до 60 ампер и напряжение 240 вольт.

Вам нужно будет установить оба типа выключателей в электрощит, чтобы одновременно включать бытовые приборы и зажигалки. Тем не менее, несмотря на разную мощность, эти выключатели выполняют одну и ту же функцию: оберегать любую электрическую цепь в вашем доме. Оба прерывателя немедленно срабатывают при обнаружении короткого замыкания или перегрузки в цепи.

Помимо стандартных автоматических выключателей, вы также можете найти эти однополюсные и двухполюсные выключатели в автоматических выключателях со вставным нейтралем. Как в стандартных, так и в штекерных выключателях нейтрали используется один провод под напряжением для однополюсных выключателей и два провода под напряжением для двухполюсных выключателей, но они имеют разные установки нейтрали.

Если в стандартном автоматическом выключателе используется один нейтральный провод, который необходимо подключить к шинам, вилка на нейтральном выключателе не использует один нейтральный провод.

Помимо соединения с одним нейтральным проводом, вилка на выключателе нейтрали имеет удобные зажимы для прямого соединения нейтрали с шинами.

Кроме того, существуют также прерыватели цепи замыкания на землю (GFCI) и прерыватели цепи дугового замыкания (AFCI) для однополюсных и двухполюсных автоматических выключателей. Эти выключатели имеют расширенные функции, которые помогают сделать вашу цепь намного безопаснее.

Однако эти автоматические выключатели немного отличаются от стандартных автоматических выключателей и подключаются к нейтральному выключателю из-за того, что косичка подключается к заземляющей шине.

Выключатель GFCI предназначен для немедленного отключения электричества в цепи при обнаружении замыкания на землю. Эта функция защищает от поражения электрическим током или поражения электрическим током.

С другой стороны, автоматический выключатель AFCI обнаруживает дуговое замыкание, такое как перегрев проводки и короткое замыкание, которые могут привести к возгоранию и повреждению вашего имущества.

Существуют и другие типы автоматических выключателей с более чем двумя полюсами. Существуют трехполюсные выключатели, трехполюсные и нейтральные, а также четырехполюсные. Эти выключатели, в том числе TP, TPN и 4P, имеют разные характеристики и функции. Вы можете не найти некоторые из них в домашней электрической цепи, поскольку они в основном используются в промышленных установках с более высоким напряжением в сети.

Что такое однополюсный выключатель?

Как правило, однополюсный автоматический выключатель представляет собой тип выключателя, размер которого подходит для одного слота вашей панели.

Имеет один выключатель и требует подключения только двух проводов, одного для горячей шины и одного нейтрального провода. Этот выключатель рассчитан на ток от 15 до 20 ампер для одной цепи, обеспечивающей напряжение 120 вольт.

Однополюсный выключатель в основном используется для цепи общего освещения домов. Кроме того, его также можно установить в стандартную розетку с двухщелевой розеткой. Его можно использовать для некоторых цепей с более низким напряжением для питания небольших приборов с номинальным напряжением 120 или 110 вольт, но не для более высокого напряжения, такого как фены для волос на 220 вольт.

Что такое двухполюсный выключатель?

Двухполюсные автоматические выключатели — это выключатели, которые занимают два слота однополюсных выключателей. Он имеет мостовой выключатель и состоит из двух горячих шин и одного нейтрального провода в качестве третьего провода для его системы электропроводки.

Он также рассчитан на ток от 20 до 60 ампер и в основном имеет одноконтурную сеть 240 В для питания большинства электрических розеток для ваших мощных приборов, таких как кондиционеры, электрические плиты, фены и многое другое.

Указывает на то, что двухполюсный выключатель вырабатывает 240 вольт за счет объединения двух отдельных автоматических выключателей. Каждая клемма двойного выключателя защищена половиной выключателя. Мостовой переключатель выключателя обладает отличной функцией, которая защищает всю цепь.

Например, если сработает одна сторона выключателя, другая половина двухполюсного выключателя также сработает незамедлительно, чтобы защитить вашу цепь.

Если вы заметили двухполюсный автоматический выключатель с одним выключателем, это значит, что его мостовое соединение уже находится внутри корпуса автоматического выключателя, скрытого от глаз. Этот двухполюсный выключатель с одним выключателем также имеет те же функции и характеристики, что и стандартные двухполюсные выключатели

Это видео от Circuit Breaker Wholesale также поможет вам лучше понять однополюсные и двухполюсные выключатели. Хотя видео короткое, он обсуждает всю основную информацию о двух типах автоматических выключателей.

Что такое центр нагрузки?

Центр нагрузки — это место, где вы будете устанавливать автоматические выключатели и управлять первичным подключением вашей цепи. Текущие номинальные значения центра нагрузки обычно составляют от 40 до 600 ампер для жилых помещений. В нем используются вставные автоматические выключатели, которые можно использовать как однополюсные или двухполюсные выключатели.

Он также отвечает за подачу электроэнергии в каждую цепь электрической системы вашего дома. Помимо безопасности, которую обеспечивает автоматический выключатель, вы также защищены центром нагрузки, закрывая все ответвленные цепи и предотвращая их контакт друг с другом.

Однако центры нагрузки ограничивают установку выключателя. Это связано с тем, что вы можете установить только автоматический выключатель, номинал которого не превышает номинал вашего основного автоматического выключателя. Установка гораздо более высокого номинального тока, чем у главного выключателя, может привести к перегрузке цепи и повреждению всей электрической системы.

Вы также можете найти панель, которая немного отличается от обычных центров нагрузки. Эти щиты соответствуют стандартам панелей выключателей UL и NEC, но в них используются выключатели с болтовым креплением вместо защелкивающихся, используемых в обычных электрических щитах.

Заключение

Вам не нужно знать, что лучше между однополюсным и двухполюсным выключателем, поскольку они оба необходимы в любой электрической системе. Кроме того, 2-полюсный выключатель против 1-полюсного является проблемой только тогда, когда вам нужно установить цепь, которая должна питать 240 вольт.

Итак, теперь вы лучше разбираетесь в однополюсных и двухполюсных выключателях? У вас есть дополнительные вопросы, связанные с этой темой? Поделитесь в комментариях ниже!

Эдвин Джонс

Меня зовут Эдвин Джонс, я отвечаю за разработку контента для Galvinpower. Я стремлюсь использовать свой опыт в маркетинге для создания надежной и необходимой информации, чтобы помочь нашим читателям. Было весело работать с Эндрю и применять его невероятные знания к нашему контенту.

Автоматические выключатели Clipsal | Однополюсный

Если вам нужны АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ CLIPSAL на 10, 16, 20, 25, 32, 40, 50, 63 А, однополюсные, не ищите дальше. Просмотрите наш большой ассортимент по удивительным ценам и делайте покупки онлайн с доставкой по всей стране и экономьте!

При оплате картой American Express взимается комиссия в размере 1,75% для покрытия расходов, связанных с этой картой.

Если вы платите с помощью кредитной карты Visa или Mastercard для вашего 1-го заказа, нам МОЖЕТ потребоваться выполнить проверку мошенничества с кредитной картой (невидимой). Это может потребовать от вас отправки копии водительских прав с указанием вашего имени и адреса доставки, соответствующего вашему заказу. Чтобы избежать этой проверки и возможной задержки, пожалуйста, заплатите прямым дебетом или через Paypal.

Отмена покупки через Ebay и/или Paypal. Если вы запросите возврат средств в связи с изменением мнения. Sparky Direct вернет полную сумму за вычетом первоначальной комиссии за транзакцию Paypal. Paypal изменила свою политику и не возвращает первоначальную комиссию продавца PayPal продавец — Таким образом, теперь эти расходы должен нести покупатель. Возврат = общая стоимость за вычетом первоначальной комиссии продавца (зависит от продукта).

Добро пожаловать на наш сайт. Если вы продолжаете просматривать и использовать этот веб-сайт, вы соглашаетесь соблюдать и соблюдать следующие условия использования, которые вместе с нашей политикой конфиденциальности регулируют отношения Sparky Direct с вами в отношении этого веб-сайта. Если вы не согласны с какой-либо частью этих условий, пожалуйста, не используйте наш веб-сайт.

Термин «Sparky Direct» или «нас» или «мы» относится к владельцу веб-сайта, зарегистрированный офис которого . Наш ABN — 61095149189. Термин «вы» относится к пользователю или зрителю нашего веб-сайта.

Использование этого веб-сайта регулируется следующими условиями использования:

• Содержание страниц этого веб-сайта предназначено только для вашей общей информации и использования. Он может быть изменен без предварительного уведомления.
• Ни мы, ни какие-либо третьи лица не дают никаких гарантий в отношении точности, своевременности, производительности, полноты или пригодности информации и материалов, найденных или предлагаемых на этом веб-сайте, для какой-либо конкретной цели. Вы признаете, что такая информация и материалы могут содержать неточности или ошибки, и мы прямо исключаем ответственность за любые такие неточности или ошибки в максимально разрешенной законом степени.
• Вы используете любую информацию или материалы на этом веб-сайте исключительно на свой страх и риск, за который мы не несем ответственности. Вы несете личную ответственность за то, чтобы любые продукты, услуги или информация, доступные на этом веб-сайте, соответствовали вашим конкретным требованиям.
• Этот веб-сайт содержит материалы, которые принадлежат нам или используются нами по лицензии. Этот материал включает, помимо прочего, дизайн, компоновку, вид, внешний вид и графику. Воспроизведение запрещено, кроме как в соответствии с уведомлением об авторских правах, которое является частью этих условий.
• Все товарные знаки, воспроизведенные на этом веб-сайте, которые не являются собственностью оператора или лицензии на него, признаются на веб-сайте.
• Несанкционированное использование данного веб-сайта может привести к иску о возмещении ущерба и/или стать уголовным преступлением.
• Время от времени этот веб-сайт может также содержать ссылки на другие веб-сайты. Эти ссылки предоставлены для вашего удобства, чтобы предоставить дополнительную информацию. Они не означают, что мы поддерживаем веб-сайт(ы). Мы не несем ответственности за содержание связанных веб-сайтов.
• Использование вами этого веб-сайта и любые споры, возникающие в связи с таким использованием веб-сайта, регулируются законодательством Австралии.

Эта политика конфиденциальности определяет, как мы используем и защищаем любую информацию, которую вы предоставляете нам при использовании этого веб-сайта.

Мы стремимся обеспечить защиту вашей конфиденциальности. Если мы попросим вас предоставить определенную информацию, по которой вас можно идентифицировать при использовании этого веб-сайта, вы можете быть уверены, что она будет использоваться только в соответствии с настоящим заявлением о конфиденциальности.

Время от времени мы можем изменять эту политику, обновляя эту страницу. Вам следует время от времени проверять эту страницу, чтобы убедиться, что вы довольны любыми изменениями.

Что мы собираем

Мы можем собирать следующую информацию:

• имя и должность
• контактная информация, включая адрес электронной почты
• демографическая информация, такая как почтовый индекс, предпочтения и интересы
• прочая информация, относящаяся к опросам клиентов и/или предложениям

Что мы делаем с собранной информацией

Эта информация необходима нам для понимания ваших потребностей и предоставления вам более качественных услуг, в частности, по следующим причинам:

• Ведение внутренней документации.
• Мы можем использовать эту информацию для улучшения наших продуктов и услуг.
• Мы можем периодически отправлять рекламные электронные письма о новых продуктах, специальных предложениях или другой информации, которая, по нашему мнению, может показаться вам интересной, используя предоставленный вами адрес электронной почты.
• Время от времени мы также можем использовать вашу информацию, чтобы связаться с вами в целях исследования рынка. Мы можем связаться с вами по электронной почте, телефону, факсу или почте. Мы можем использовать эту информацию для настройки веб-сайта в соответствии с вашими интересами.

Безопасность

Мы стремимся обеспечить безопасность вашей информации. Чтобы предотвратить несанкционированный доступ или раскрытие информации, мы внедрили подходящие физические, электронные и управленческие процедуры для защиты и защиты информации, которую мы собираем в Интернете.

Как мы используем файлы cookie

Файл cookie — это небольшой файл, который запрашивает разрешение на размещение на жестком диске вашего компьютера. Как только вы соглашаетесь, файл добавляется, и файл cookie помогает анализировать веб-трафик или сообщает вам, когда вы посещаете определенный сайт. Файлы cookie позволяют веб-приложениям реагировать на вас как на личность. Веб-приложение может адаптировать свои операции к вашим потребностям, симпатиям и антипатиям, собирая и запоминая информацию о ваших предпочтениях.

Мы используем файлы cookie журнала трафика, чтобы определить, какие страницы используются. Это помогает нам анализировать данные о трафике веб-страницы и улучшать наш веб-сайт, чтобы адаптировать его к потребностям клиентов. Мы используем эту информацию только для целей статистического анализа, после чего данные удаляются из системы.
В целом файлы cookie помогают нам сделать веб-сайт лучше, позволяя нам отслеживать, какие страницы вы считаете полезными, а какие нет. Файл cookie никоим образом не дает нам доступа к вашему компьютеру или какой-либо информации о вас, кроме данных, которыми вы решили поделиться с нами.
Вы можете принять или отклонить файлы cookie. Большинство веб-браузеров автоматически принимают файлы cookie, но обычно вы можете изменить настройки своего браузера, чтобы отказаться от файлов cookie, если хотите. Это может помешать вам воспользоваться всеми преимуществами веб-сайта.

Ссылки на другие сайты

Наш сайт может содержать ссылки на другие интересующие вас сайты. Однако, как только вы использовали эти ссылки, чтобы покинуть наш сайт, вы должны помнить, что мы не имеем никакого контроля над этим другим сайтом. Поэтому мы не можем нести ответственность за защиту и конфиденциальность любой информации, которую вы предоставляете во время посещения таких сайтов, и такие сайты не регулируются настоящим заявлением о конфиденциальности. Вам следует проявлять осторожность и ознакомиться с заявлением о конфиденциальности, применимым к рассматриваемому веб-сайту.

Управление вашей личной информацией

Вы можете ограничить сбор или использование вашей личной информации следующими способами: можете щелкнуть, чтобы указать, что вы не хотите, чтобы информация использовалась кем-либо в целях прямого маркетинга

, если вы ранее давали согласие на использование нами вашей личной информации в целях прямого маркетинга, вы можете изменить свое решение в любое время, написав нам или отправив электронное письмо.

Мы не будем продавать, распространять или сдавать в аренду вашу личную информацию третьим лицам, если у нас нет вашего разрешения или это требуется по закону. Мы можем использовать вашу личную информацию для отправки вам рекламной информации о третьих лицах, которая, по нашему мнению, может вас заинтересовать, если вы сообщите нам, что хотите, чтобы это произошло.

Если вы считаете, что какая-либо информация, которую мы храним о вас, неверна или неполна, пожалуйста, напишите нам или напишите нам как можно скорее по указанному выше адресу. Мы оперативно исправим любую информацию, которая окажется неверной.

Где использовать автоматические выключатели SP, TP, TPN и 4P

В зависимости от количества полюсов выключатели классифицируются как – SP – однополюсные, SPN – однополюсные и нейтральные DP – двухполюсные, TP – трехполюсные Полюс, TPN – трехполюсный и нейтральный, 4P – четырехполюсный.

В зависимости от количества полюсов выключатели классифицируются как-

• SP – однополюсные
• SPN – однополюсный и нейтральный
• DP – двойной полюс
• TP – Трехполюсный
• TPN – трехполюсный и нейтральный
• 4P – Четыре полюса

SP (однополюсный) MCB: в однополюсном MCCB коммутация и защита затрагиваются только в одной фазе.

Применение: однофазное питание только для отключения фазы.

DP (двухполюсный) MCB: в двухполюсном MCCB коммутация и защита воздействуют на фазы и нейтраль.

Применение: Однофазное питание для отключения фазы и нейтрали.

TP (трехполюсный) MCB: в трехполюсном MCB коммутация и защита затрагиваются только в трех фазах, а нейтраль не является частью MCB.

3-полюсный автоматический выключатель предназначен для подключения трех проводов к трехфазной системе (фаза R-Y-B).

Применение: только трехфазное питание (без нейтрали).

TPN (3P+N) MCB: В TPN MCB нейтраль является частью MCB как отдельный полюс, но без какой-либо защиты, заданной для нейтрального полюса (т. е. нейтраль только переключается, но не имеет встроенного защитного элемента). TPN для Y (или звезды) соединение между землей и нейтралью во многих странах не допускается. Поэтому N также переключается.

Применение: Трехфазное питание с нейтралью.

4-полюсный автоматический выключатель: 4-полюсный автоматический выключатель для 4-проводных соединений, один дополнительный 4-й полюс для соединения с нейтральным проводом, так что питание будет поступать между нейтралью и любым из трех других.

В 4-полюсных автоматических выключателях нейтральный полюс также имеет защитный расцепитель, как и фазные полюса.

Применение: Трехфазное питание с нейтралью.

Разница между TPN и 4P (или SPN и DP)

TPN означает 4-полюсное устройство с 4-м полюсом в качестве нейтрали. В TPN открытие и закрытие откроет и закроет нейтраль. Для TPN защита применяется к току, протекающему только через 3 полюса (три фазы); нет защиты от протекания тока через нейтральный полюс. Нейтраль — это просто изолирующий полюс. TP MCB используется в 3-фазной 4-проводной системе. Он обозначается как TP+N, что означает трехполюсное устройство с внешней нейтралью, которую при необходимости можно изолировать. Для 4-полюсных выключателей защита применяется к протеканию тока по всем полюсам. Однако, когда выключатель срабатывает или размыкается вручную, все полюса отключаются. Такая же разница также применяется для SPN и DP.

Где использовать TP, TPN и 4P в распределительном щите

Для любого распределительного щита на вводе должна использоваться система защиты (MCB). Для трехфазной распределительной панели в качестве входной защиты можно использовать либо TP, либо TPN, либо 4P.

TP MCB: Это наиболее часто используемый тип во всех обычных трехфазных источниках питания.

TPN MCB: обычно используется при наличии двух источников питания панели (источник сети и источник аварийного генератора).

4P MCB: Используется там, где возможен высокий ток нейтрали (из-за несимметричных нагрузок и/или 3-й и кратной 3-й гармоники тока и т. д.) и на нейтрали предусмотрена защита нейтрали/земли.

Где использовать 4-полюсный или TPN MCB вместо 3-полюсного (TP) MCB

Система с несколькими входами питания:

Когда у нас есть трансформатор или резервный генератор, питающий шину, это обязательно что, по крайней мере, один из вводов или шинный соединитель должен быть TPN или 4-полюсным выключателем, см. IS 3043.

В системах подачи питания с несколькими вводами мы не можем смешивать нейтрали входящих источников питания с другим источником питания, поэтому мы можем использовать выключатели TPN или 4P или MCB вместо TP MCB для изоляции нейтрали других источников питания от нейтрали ввода питания. в использовании. Мы можем использовать 4-полюсный автоматический выключатель вместо TP из соображений безопасности. Если есть сбой питания и ДГ находятся в рабочем состоянии для питания нагрузки, если есть некоторый дисбаланс в нагрузках (который практически неизбежен в системе распределения низкого напряжения), в зависимости от величины дисбаланса, будет протекать ток через нейтраль. В течение этого времени, если специалисты по электроснабжению работают и если они коснутся нейтральных проводников (которые заземлены в своей точке), они, вероятно, получат удар электрическим током в зависимости от повышения потенциала в общей нейтрали из-за протекания тока через нейтральный проводник. указано выше. По вышеуказанной причине может произойти даже несчастный случай со смертельным исходом. Таким образом, изоляция двух нейтралов является обязательной практикой.

Мы можем использовать 4-полюсные выключатели или выключатели TPN, когда в системе есть два альтернативных источника и, в случае сбоя питания от сети, выполняется переключение на резервный генератор. В таком случае рекомендуется также изолировать нейтраль.

Четырехполюсные автоматические выключатели имеют преимущества в случае повреждения одного из полюсов устройства, а также обеспечивают изоляцию от напряжения нейтрали.

Обычно нейтральное положение не допускается ломать ни при каких условиях (кроме специальных применений) в целях безопасности людей и оборудования. Таким образом, для систем с питанием от одного ввода используется 3-полюсный выключатель, в котором во время отключения отключаются только фазы.

Там, где у нас есть двойное питание, например, в DG и других источниках электроснабжения, необходимо изолировать нейтраль, где нейтраль необходимо изолировать во внутренней сети, можно использовать TPN MCB или 4P MCB.

Где использовать 4-полюсный автоматический выключатель вместо TPN MCB

Любое защитное реле, используемое на нейтрали (защита от замыкания на землю двухсторонней системы):

Использование четырехполюсного или трехполюсного автоматического выключателя зависит от защиты системы и конфигурация системы.

Обычно в 3-х фазном соединении с нейтралью мы используем только 3-х полюсный выключатель, а нейтраль подключается к общей нейтральной линии, но если применение 3-х полюсного будет влиять на работу защитного реле, то мы должны использовать 4-х полюсный автоматический выключатель.

Оценка системы необходима для принятия решения о том, можно ли использовать трехполюсные автоматические выключатели с нейтральным звеном или же требуются четырехполюсные выключатели. Если на нейтрали трансформатора установлена ​​неограниченная защита от замыканий на землю, то автоматический выключатель секции шины должен иметь 4 полюса, а автоматические выключатели на вводе также должны иметь 4 полюса, поскольку неустраненные замыкания на землю, расположенные на стороне нагрузки фидера, имеют два обратных контакта. пути. Как показано на рис., замыкание на землю фидера на участке шины «А» будет иметь обратный путь тока в обоих вводах, что приведет к отключению обеих шин. Чувствительность неограниченного реле замыкания на землю снижается из-за разделения токовых путей.

Для стабильности системы

В несбалансированной 3-фазной системе или системе с нелинейными нагрузками нейтраль обеспечивает безопасность несбалансированных нагрузок в системе, поэтому ею нельзя пренебрегать. В идеально сбалансированных условиях нейтраль действует как защитный проводник при непредвиденных условиях короткого замыкания и отказа. Следовательно, использование 4-полюсного автоматического выключателя повысит стабильность системы.

4 Полюса будут определены после изучения систем заземления (TT, TN-S, TN-C, IT).

• IT (с распределенной нейтралью) Система: Нейтраль должна включаться и выключаться фазами. Требуемый MCB: TPN или 4P MCB.
• IT (без распределенной нейтрали) Система: Нет нейтрали. Требуемый MCB: TP MCB.
• Система TN-S: Требуется MCB: TP MCB, поскольку даже при отключении нейтрали система остается подключенной к земле.
• Система TN-C: требуется MCB: только TPN или 4P, поскольку мы не можем позволить себе отключить нейтраль, это приведет к потере связи системы с землей.
• Система TN-C-S: нейтральный кабель и кабель заземления разделены. Требуется MCB: TP MCB, поскольку нейтральный и заземляющий кабели разделены.
• Система TT: заземление предоставляется на месте. Требуемый MCB: TP MCB, поскольку заземление предоставляется на месте.



Заключение

Обязательно использовать TPN в системе TN-C везде, где можно использовать MCB.

Нравится:

Нравится Загрузка…

Электропроводка Одно- и двухполюсные выключатели — Fine Homebuilding

Установка стандартного однополюсного выключателя

Как правило, однополюсные выключатели на 15 или 20 ампер управляют цепями общего пользования, освещения или небольших бытовых цепей; они также могут управлять печью, насосом для бассейна или измельчителем мусора. На показанной здесь последовательности фотографий однополюсный выключатель устанавливается в подпанель, питание которой отключено.

Сначала заделайте заземляющий провод 1 . В подпанели заземление подключается к отдельной шине заземления, соединенной с металлической панелью. Вставьте только один провод заземления под винт с проушиной. Обратите внимание на одинаковый угол наклона всех оснований, под которым они наклоняются к автобусу. Присмотритесь, и вы также увидите, что и заземляющий, и нулевой провода связаны пластиковыми стяжками для поддержания порядка в коробке.

1) Подсоедините провод заземления к шине заземления субпанели.

2) Подсоедините нейтральный провод к нулевой шине.

Затем снимите изоляцию с нулевого провода и подключите его к нулевой шине 2 . Поскольку это субпанель, нейтральная шина находится на черном пластиковом кронштейне, который электрически изолирует нейтральную шину от металлической коробки панели.

Вставьте однополюсный выключатель в горячую шину 3 . Пятка отбойного молотка садится на пластиковую планку, а затем поворачивается так, что его челюсти входят в зацепление с торчащей вверх металлической шиной. Нажмите вниз, чтобы надежно зафиксировать прерыватель. Зачистите от 3⁄8 дюйма до 1⁄2 дюйма изоляции с конца провода под напряжением, затем подсоедините его к винту с проушиной на конце выключателя 4 . Примечание. Прежде чем подсоединять нагревательный провод, наденьте маркированный кусок оболочки, который идентифицирует цепь, которую он питает. Затяните наконечник прерывателя, чтобы зафиксировать горячий провод.

3) Привязать выключатель к горячей шине.

4) Вставьте горячий провод в наконечник прерывателя и затяните его.



Перед включением автоматического выключателя проверьте новую цепь на наличие коротких замыканий с помощью мультиметра, как описано в разделе «Коммерческая тайна». Как только вы убедитесь, что в цепи нет коротких замыканий, снимите заглушку выключателя с крышки вспомогательной панели, замените крышку, включите вспомогательную панель и включите новый выключатель.

Перед повторным включением панели проверьте цепь на короткое замыкание. Прикоснитесь щупами тестера к наконечнику выключателя и шине заземления, затем прикоснитесь щупами к наконечнику прерывателя и нулевой шине. Коммерческая тайна После установки автоматического выключателя, но перед повторным включением панели и включением выключателя, используйте мультиметр для измерения сопротивления (Ом). Сначала убедитесь, что в цепи нет нагрузки (например, включенных осветительных приборов или электроприборов). Прикоснитесь щупами инструмента к (1) наконечнику прерывателя и шине заземления, затем (2) наконечнику прерывателя и нулевой шине. Вы ищете полное замыкание — сопротивление отсутствует (0 Ом). Если вы получаете показания 0 Ом, НЕ включайте новый выключатель, пока не устраните проблему. Короткие замыкания обычно вызываются винтами или гвоздями для гипсокартона, вбитыми в кабель, неправильно подключенными устройствами или разъемами в розетке, которые разошлись.



Установка двухполюсного выключателя

В жилых помещениях двухполюсные выключатели обычно управляют печами, сушилками, плитами, конденсаторами переменного тока и другими крупными потребителями энергии. На последовательности фотографий справа показан двухполюсный выключатель на 30 ампер, установленный в субпанели. Поскольку проводка 120 В / 240 В, как правило, зависит от конкретного устройства, эта цепь питает розетку сушилки. Поскольку электронным компонентам сушилки требуется 120 В, эта 30-амперная цепь была подключена кабелем Romex 10/3 w/grd. В дополнение к двум горячим проводам кабель содержит нейтральный провод и заземление.

Рассчитав, что электрическая система имеет достаточную мощность для добавления цепи на 30 А и что в вспомогательной панели есть место для двойного выключателя 1 , электрик выключил выключатель вспомогательной панели в сервисной панели, а затем проверил вспомогательную панель. чтобы убедиться, что питание отключено. Сделав это, он снял крышку панели, удалил вырез в корпусе панели, установил кабельный разъем и пропустил через него кабель 10/3 w/grd, затянул кабельный разъем и снял защитную оболочку кабеля.

1) Двухполюсные выключатели крепятся к двум горячим шинам. Слева вы можете видеть пластиковые планки, на которые крепится пятка гидромолота; справа две лопасти горячей шины.

Он подсоединил оголенный заземляющий провод кабеля к шине заземления подпанели, снял изоляцию с конца нейтрального провода и подключил его к нулевой шине. Прежде чем защелкнуть двухполюсный выключатель на горячие шины 2 , он убедился, что он приземлится в правильном положении на шине A-B, то есть что верхние кулачки двухполюсного выключателя соединятся с шиной фазы A, а нижние челюсти к шине Phase B.

2) Поместите пятку гидромолота на пластиковые планки, затем поверните гидромолот так, чтобы его захваты защелкнулись на лезвиях горячей шины.

После надевания маркированного наконечника на черный горячий провод кабеля электрик соединил его с верхним наконечником выключателя, а затем подключил красный горячий провод к нижнему наконечнику выключателя 3 . Он затянул оба винта, чтобы обеспечить надежное соединение, а затем с помощью мультиметра проверил цепь на наличие коротких замыканий, как описано в разделе «Коммерческая тайна». Обнаружив отсутствие коротких замыканий, он удалил два заглушки выключателя (двухполюсный выключатель) из крышки подпанели, заменил крышку, подал питание на подпанель и включил новый выключатель.

3) Подсоедините провод заземления цепи к шине заземления, провод нейтрали к шине нейтрали, затем два провода под напряжением к наконечникам двухполюсного выключателя.



---

Выдержка из Wiring Complete, 3-е издание (The Taunton Press, 2017) Майкла Литчфилда и Майкла Макалистера

Доступно в магазине Taunton и на Amazon. com.

Шинопровод, втычной, корпус автоматического выключателя, 70 А, автоматический выключатель QO

Основной контент начинается здесь

Square D

Производитель: Schneider Electric

№ производителя: PINQO

UPC: 785

0984

Артикул №: 91754

Schneider Electric

№ MFR: PINQO

UPC: 785

0984

Артикул №: 91754

Наличие

Местоположение	В наличии Кол-во
РАСПРЕДЕЛИТЕЛЬСКИЙ ЦЕНТР ДЕ-МОЙН	0
РАЧИНСКИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ ЦЕНТР	0

473,30 доллара США каждый

Описание

Шинопроводная конструкция Powerbus состоит из легкого электротехнического алюминиевого корпуса с пятью посеребренными медными проводниками для максимальной электрической эффективности. Общее предложение продукции включает в себя прямые секции, фитинги, аксессуары и вставные блоки для комплексной установки. Этот кожух шинопровода рассчитан на максимальный ток 100 А. Этот блок принимает автоматические выключатели QO до 70A.

Технические характеристики

Каталожный номер	ПИНКО
Производитель	Шнайдер Электрик
Марка	Квадрат D
Суббренд	И-ЛАЙН
Описание гарантии	Договорная гарантия: 18 месяцев
Страна происхождения	США
Сделано в США	Да
Заявка	70-70 А
URL-адрес RoHS	https://checkaproduct. Похожие записи 05.09.2023 0 Coocox: CooCox. Текущее состояние дел. / CoIDE / Pluslab 05.09.2023 0 Приборы для измерения давления жидкости: Манометр — из чего состоит? Виды и типы 05.09.2023 0 Регулируемая индуктивность: Регулируемая катушка индуктивности на кольцевом сердечнике Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
