Тиристор ку202м характеристики: Тиристор КУ202М параметры, цоколевка и аналоги — Справочник по тиристорам — Справочник

Содержание

КУ202

Поиск по сайту

Новости


iLumi — интеллектуальные светодиодные лампы

ГЛАВНАЯ » ДИОДЫ » КУ202


КУ202 — триодный, диффузионно-планарный, кремниевый тиристор, структуры p-n-p-n, незапираемый. Используется как переключающий элемент узлов аппаратуры, где необходима коммутация значительных напряжений небольшими управляющими напряжениями. Имеет металлостеклянный корпус и жёсткие выводы. Тип тиристора КУ202 нанесён на его корпус. Вес — не более 14 г. (со всеми комплектующими — 18 г.)

КУ202 : электрические параметры

Напряжение в открытом состоянии при Iос = 10 А, не более:
При Т = +25°C 1,5 В
При Т = -60°C 2 В
Отпирающее напряжение управления (постоянное) при Uзс = 10 В,
Iу,от = 200 мА, U
зс
= 10 В и Т = -60°C, не более
7 В
Неотпирающее напряжение управления (постоянное) при Uзс = Uзс, макс,
и Тк = Тк, макс, не менее
0,2 В
Отпирающий ток управления (постоянный) при Uзс = 10 В,
Iос = 10 А и Т = -60°C, не более
200 мА
Неотпирающий ток управления (постоянный) при Uзс = Uзс, макс,
и Тк = Тк, макс, не менее
2,5 мА

КУ202 : цоколёвка

Ток в закрытом состоянии (постоянный) при Uзс = Uзс макс,
Т = +25°C и Тк = Тк, макс, не более
4 мА
Обратный ток при U
обр
= Uобр макс,
Т = +25°C и Тк = Тк, макс, не более
4 мА
Ток удержания про Uзс = 10 В, не более 300 мА
Время включения тиристоров КУ202, не более 10 мкс
Время выключения, не более 150 мкс
Ёмкость КУ202 (общая), не более 800 пФ

КУ202 : предельные характеристики тиристоров

Напряжение в закрытом состоянии (постоянное):
КУ202А, КУ202Б 25 В
КУ202В, КУ202Г 50 В
КУ202Д, КУ202Е, 2У202Д, 2У202Е 100 В
КУ202Ж, КУ202И, 2У202Ж, 2У202И 200 В
КУ202К, КУ202Л, 2У202К, 2У202Л 300 В
КУ202М, КУ202Н, 2У202М, 2У202Н 400 В
Обратное напряжение тиристоров КУ202 (постоянное):
КУ202Е, 2У202Е 100 В
КУ202И, 2У202И 200 В
КУ202Л, 2У202Л 300 В
КУ202Н, 2У202Н 400 В
Обратное напряжение управления (постоянное) 10 В
Прямое напряжение управления (постоянное) 10 В
Скорость нарастания напряжения 5 В/мкс
Постоянный ток в открытом состоянии при Тк ≤ +70°C 10 A
Импульсный ток в открытом состоянии при tи ≤ 10 мс,
Iос,ср
≤ 5 А и Тк ≤ +70°C:
30 A
Прямой ток управления (постоянный) 200 мА
Прямой ток управления (импульсный):
При Тк ≤ +70°C 300 мА
При tи ≤ 50 мкс и Тк ≤ +70°C 500 мА
Обратный ток управления (постоянный) 5 мА
Рассеиваемая мощность (средняя)
при Тк ≤ +70° 20 Вт
при Тк = Тк, макс 1,5 Вт
Рассеиваемая мощность управления (импульсная):
tи ≤ 10 мкс, Uу, от, и ≤ 20 В и Тк ≤ +70°C 20 Вт
tи ≤ 50 мкс и Т
к
≤ +70°
2,5 Вт
Температура корпуса тиристоров КУ202 :
КУ202А — КУ202Н +85°C
2У202Д — 2У202Н +110°C
Рабочая температура:
КУ202А — КУ202Н -60. ..+75°C
2У202Д — 2У202Н -60…+100°C

При эксплуатации тиристоров КУ202 между катодом и управляющим электродом должен быть включён шунтирующий резистор сопротивлением 51 Ом.
При отрицательном напряжении на аноде тиристора подача тока управления не допускается.



КУ202М Тиристор штирьовий структури p-n-p-n (10а 400в), цена 24.36 грн

укр

рус

😍 Специально для вас

Помощь

Характеристики и описание



Images are for reference only
See Product Specifications



КУ202М
Тиристоры кремниевые КУ202М планарно-диффузионные, структуры p-n-p-n, триодные, незапираемые.
Предназначены для применения в качестве переключающих элементов устройств коммутации напряжения малыми управляющими сигналами.
Выпускаются в металлостеклянном корпусе с жесткими выводами.
Тип тиристора приводится на корпусе.
Масса тиристора не более 14 г., с комплектующими деталями не более 18 г.
Технические условия: УЖЗ.362.034ТУ.

Технические характеристики тиристоров низкочастотных


КУ202А, КУ202Б, КУ202В, КУ202Г, КУ202Д, КУ202Е, КУ202Ж, КУ202И, КУ202К, КУ202Л, КУ202М, КУ202Н:
Наименование
тиристора
Максимально допустимые значения параметров при Тп=max
Значения параметров при Тп=25°С TП
IОС UЗС IЗС IОБР (duD/dt)crit UОС IВКЛ IУД IУ.ОТ UУ.ОТ tВКЛ tВЫКЛ
А В мА мА В/мкс В мА мА мА В мкс мкс °С
КУ202А 10 25 10 10 5 1,5 200 100 5 7,5 200 -60…+100
КУ202Б 10 25 10 10 5 1,5 200 100 5 7,5 200 -60…+100
КУ202В 10 50 10 10 5 1,5 200 100 5 7,5 200 -60…+100
КУ202Г 10 50 10 10 5 1,5 200 100 5 7,5 200 -60…+100
КУ202Д 10 100 10 10 5 1,5 200 100 5 7,5 200 -60…+100
КУ202Е 10 100 10 10 5 1,5 200 100 5 7,5 200 -60…+100
КУ202Ж 10 200 10 10 5 1,5
200 100 5 7,5 200 -60…+100
КУ202И 10 200 10 10 5 1,5 200 100 5 7,5 200 -60…+100
КУ202К 10 300 10 10 5 1,5 200 100 5 7,5 200 -60…+100
КУ202Л 10 300 10 10 5 1,5 200 100 5 7,5 200 -60…+100
КУ202М 10 400 10 10 5 1,5 200 100 5 7,5 200 -60…+100
КУ202Н 10 400 10
10
5 1,5 200 100 5 7,5 200 -60…+100


Условные обозначения электрических параметров низкочастотных тиристоров:
 IОС — Максимально допустимый постоянный ток в открытом состоянии.
• UЗС — Максимальное постоянное напряжение в закрытом состоянии.
• IЗС — Постоянный ток в закрытом состоянии.
• IОБР — Постоянный обратный ток.
• (dVD/dt) crit — Критическая скорость нарастания напряжения в закрытом состоянии.
• (diT/dt) crit — Критическая скорость нарастания тока в открытом состоянии.
• UОС — Постоянное напряжение в открытом состоянии.

• IВКЛ — Ток включения тиристора.
• IУД — Ток удержания тиристора.
• IУ.ОТ — Отпирающий постоянный ток управления.
• UУ.ОТ — Отпирающее постоянное напряжение управления.
• tВКЛ — Время включения.
• tВЫКЛ — Время выключения.
• TП — Температура перехода тиристора.



Отзывы о продавце

Был online: Сегодня

Продавец CAR-LED. Радіокомпоненти.та LED освітлення.

10 лет на Prom.ua

1000+ заказов

  • Каталог продавца
  • Отзывы

    1336

Работает в военное время

г. Киев. Продавец CAR-LED. Радіокомпоненти.та LED освітлення.

Был online: Сегодня

Код: КУ202М

Доставка из г. Киев

20+ купили

24.36  грн

Оптовые цены

  • Тут приймають

  • Тут доставляють

Доставка

Оплата и гарантии

Популярные производители в категории Тиристоры и симисторы

NXP Semiconductors

STMicroelectronics

Протон-Электротекс

Semikron

Panasonic

Philips

Fairchild Semiconductor

Без бренда

Преобразователь-комплекс

У нас покупают

Активные компоненты

Конденсаторы

Интегральные микросхемы

Резисторы

Транзисторы

Предохранители и их компоненты

Аксессуары для предохранителей

Комплектующие для систем видеонаблюдения

Тиристоры и симисторы

Электроизоляционные трубы

Электроизоляторы

Контакты, разъемы для плат

Светодиодные пиксели, модули

Реле времени

Промышленные и бытовые источники питания

Блоки питания

Контроллеры для светодиодных лент

Кнопочные выключатели

Провод, кабель, системы соединения

ТОП теги

Полупроводники

Силовая электроника

Модули тиристорные

Тиристорный регулятор

Стекло Philips V800

Д 243 диод

Транзистор fgh60n60

    • Перейти в кабинет компании

    • Перейти в личный кабинет

  • Покупателям

    Продавцам

    Партнеры

    • EVO. business
    • Kabanchik.ua
    • Вчасно
    • Crafta.ua
    • Zakupki.prom.ua
    • Shafa
    • IZI.ua
    • Туры на Rozetka Travel
    • Bigl.ua
    • Официальные дилеры prom.ua

  • Бета-тест

    © prom.ua, 2008-2022

Насколько вам
удобно на проме?

Тиристоры КУ202Н, КУ202Г, КУ202Е, КУ202М, КУ202Л, КУ202А, КУ202В, КУ202К, КУ202И, КУ202Д, КУ202Б, КУ202Ж

Все картинки в новостях кликабельные, то есть при нажатии они увеличиваются.

Тиристоры КУ202Н, КУ202Г, КУ202Е, КУ202М, КУ202Л, КУ202А, КУ202В, КУ202К, КУ202И, КУ202Д, КУ202Б, КУ202Ж кремниевые планарно-диффузионные p-n-p-n. Предназначены для применения в качестве ключевых элементов в схемах автоматики и в управляемых выпрямителях. Выпускаются в металлостеклянном корпусе штыревой конструкции с жёсткими выводами. Анодом является основание.

Масса тиристора не более 14 гр.

Чертёж тиристора КУ202Н, КУ202Г, КУ202Е, КУ202М, КУ202Л, КУ202А, КУ202В, КУ202К, КУ202И, КУ202Д, КУ202Б, КУ202Ж

Электрические параметры.

Постоянное напряжение в открытом состоянии при Iо с=10 А, не более
Тк=25°С 1,5 В
Тк=-60°С 2,0 В
Отпирающее постоянное напряжение управления при Uа с=10 В, Iу, от=0,2 А, Тк=-60°С, не более 7,0 В
Неотпирающее постоянное напряжение управления при Uа с=Uзс макс, Ткк макс, не менее 0,2 В
Постоянный ток в закрытом состоянии при Uа с=Uзс макс, Rу=∞, Ткк макс, не более 10 мА
Ток удержания при Uз с=10 В для КУ202, не более 0,2 А
Постоянный обратный ток при Uобр=Uобр макс, Rу=∞, Ткк макс, не более 10 мА
Отпирающий постоянный ток управления при Uз с=10 В, Iо с=10 А, Тк=-60°С, не более 0,2 А
Неотпирающий постоянный ток управления при Uз с=Uас макс, Ткк макс, не менее 2,5 А
Время включения при Uз с=25 В для КУ202А и КУ202Б, Uз с=50 В
для остальных типономиналов, Iо с=10 А, Iу,пр, и=0,2 А, Ткк макс, не более
10 мкс
Время выключения при Uа с, и=Uзс макс, duз с=/dt=5 В/мкс, Iо с=10 А, Ткк макс, не более 100 мкс

Предельные эксплуатационные данные.

Максимально допустимое постоянное напряжение в закрытом состоянии
КУ201А, КУ202Б 25 В
КУ202В, КУ202Г 50 В
КУ202Д, КУ202Е 100 В
КУ202Ж, КУ202И 200 В
КУ202К, КУ202Л 300 В
КУ202М, КУ202Н 400 В
Максимально допустимое постоянное обратное напряжение
КУ202Б 25 В
КУ202Г 50 В
КУ202Е 100 В
КУ202И 200 В
КУ202Л 300 В
КУ202Н 400 В
КУ202А, КУ202В, КУ202Д, КУ202Ж, КУ202К, КУ202М Не нормируется
Максимально допустимая скорость нарастания напряжения в закрытом состоянии 5,0 В/мкс
Максимально допустимое прямое постоянное напряжение управления 10 В
Максимально допустимый постоянный ток в открытом состоянии при Тк=50°С для КУ202 10 А
Повторяющийся импульсный ток в открытом состоянии при Iо с, ср=5 А, τи=10 мс 30 А
Ударный неповторяющийся ток в открытом состоянии при τи=50 мкс 50 А
Максимально допустимый прямой постоянный ток управления 0,3 А
Максимально допустимый прямой импульсный ток управления при ty=50 мкс 0,5 А
Максимально допустимый обратный постоянный ток управления 5,0 мА
Максимально допустимая средняя рассеиваемая мощность
Тк=50°С для КУ202 20 Вт
Тк=85°С для КУ202 10 Вт
Максимально допустимая импульсная рассеиваемая мощность управления
Uу, пр, и=20 В, ty=10 мкс, Тк=50°С для КУ202 20 Вт
Uу, пр, и=10 В, ty=50 мкс, Тк=50°С для КУ202 2,5 Вт
Температура окружающей среды От -60 до Тк=85°С

Указания по монтажу и эксплуатации.

При эксплуатации тиристоров между катодом и выводом управления должен быть включён резистор сопротивления 51 Ом±5%. При Ry>51 Ом норма на неотпирающий ток управления не гарантируется. При отрицательном напряжении на аноде тиристора подача прямого тока управления не допускается. Время пайки выводов при температуре припоя до 260°С не должно превышать 3 с. Пайка допускается на расстоянии не ближе 7 мм для катодного вывода и 3,5 мм для вывода управления от стеклянного изолятора. Закручивающий момент не более 2,45 Н•м.




Замена ку202н на импортный — Вместе мастерим

Технические характеристики кремниевова тиристора КУ202Н, говорят нам что он триодный, не запираемый, изготовлен по планарно-диффузионной технологии. Используется как переключающий элемент в схемах автоматики. Также применяется в управляемых выпрямителях.

Распиновка

Цоколевка КУ202Н выполнена в металлостеклянном корпусе. Он имеет один вывод под резьбу — анод и два вывода под пайку — катод и управляющий электрод. Анодный вывод сделан под гайку М6. Маркировка тиристора нанесена на корпус. Вес — не более 14 грамм.

Характеристики

Все его параметры можно разделить на два типа предельные и электрические. Давайте разберем их подробнее. Обратите внимание, что на указанных ниже предельных значениях устройство работать долгое время не может, это пиковые показатели которое он выдержит за очень маленький период.

Электрические параметры ку202н характеризуют работу тиристора в рабочих условиях. Ниже приведены их значения:

Аналоги

Зарубежными аналогами тиристора КУ202Н являются ВТХ32S100, h30T15CN, 1N4202. Зарубежные производители не выпускают устройств таких же геометрических размеров, что и КУ202Н, поэтому нужно будет изменить место под монтаж устройства. Следует также учитывать, что их параметры могут незначительно отличаться от рассматриваемого тиристора, например, средний ток может быть равен 7,5 А.

Кроме иностранных устройств можно использовать российский аналог — Т112-10. Как и КУ202Н он имеет металлический корпус и анодный выход под резьбу. Однако его размеры меньше, поэтому монтажное место все равно придется изменить.

Схема подключения

Существует стандартная схема включения ку202н которой нужно придерживаться. Согласно ей между катодом и управляющим электродом подключается шунтирующий резистор сопротивлением 51 Ом. Отклонение от номинального значения не должно превышать 5 %.

Чтобы тиристор не вышел из строя не допускается подача управляющего тока, если напряжение на аноде отрицательное. Это может привести к выходу из строя устройства без возможности восстановления.

Особенности монтажа

К катоду и управляющему электроду нельзя прилагать усилие, большее 0,98 Н. Во время крепления прибора к теплоотводу усилие затяжки не должно быть выше 2,45 Нм.

Нельзя паять катод на расстоянии ближе 7 мм. от стеклянного корпуса. Для управляющего электрода допустимое расстояние для пайки 3,5 мм. Температура паяльника не должна быть выше +260 0 С. Время пайки не более 3 с.

Проверка на исправность

Проверить тиристор ку202н на исправность можно мультиметром, начать ее следует с проверки n-p перехода между анодом и управляющим электродом. Он должен прозваниваться так же, как обычный диод, то есть при прямом подключении (положительное напряжение на управляющий электрод, а отрицательное на катод) сопротивление перехода должно быть небольшим, а при обратном подключении большим.

Для более детальной проверки требуется выполнить такие действия:

  • Переключаем мультиметр в положение для измерения сопротивления до 2 кОм. На щупы прибора должно подаваться напряжение от источника питания.
  • Теперь нужно подключить щупы мультиметра к аноду и катоду тиристора. При этом прибор должен показывать большое сопротивление, близкое к бесконечности.
  • При помощи перемычки соединяем анод и управляющий электрод. Сопротивление между анодом и катодом, показываемое мультиметром, должно упасть.
  • Разъединяем анод и управляющий электрод. Сопротивление должно вырасти.

Можно также проверить тиристор при помощи лампочки и блока питания постоянного тока. Лампочка должна быть рассчитана на то напряжение, которое выдает блок питания. Подключаем положительный полюс блока питания на анод, а отрицательный на катод проверяемого тиристора.

При помощи батарейки, или щупов мультиметра включенного в режиме омметра, подаем отпирающее напряжение на управляющий электрод. Для этого подключаем положительное напряжение к аноду, а отрицательное к управляющему электроду. Если тиристор исправен, лампочка должна зажечься.

Если убрать напряжение между анодом и управляющим электродом лампочка должна продолжать гореть.

Существует способ проверить тиристор ку202н, не выпаивая его из схемы. Для этого нужно:

  • Отключите плату, на которой находится тиристор, от питания.
  • Отключаем от схемы управляющий электрод.
  • Один тестер, настроенный на измерение постоянного напряжения, подключаем к аноду и катоду тиристора.
  • Второй мультиметр включаем между анодом и управляющим электродом.
  • Первый тестер должен показывать небольшое напряжение (десятки милливольт).

Хотя он уже снят с производства, его еще можно купить в некоторых местах. Кроме того он присутствует во многих старых электронных приборах, из которых его при желании можно выпаять. Его DataSheet можно скачать здесь.

Ку202н характеристики

В разделе Техника на вопрос кто знает чем заменить тиристор ку202н заданный автором Ёергей Христонько лучший ответ это Ку 208( Буковку по напряжению не помню) — правда симистор — но работает

Ответ от Ёэм[гуру]Любым аналогом по техническим параметрам не ниже.

Технические параметры позиции
КУ202Н
Максимальное обратное напряжение, В400
Максимальное повторяющееся импульсное напряжение в закрытом состоянии, В400
Максимальное среднее за период значение тока в открытом состоянии, А10
Максимальный повторяющийся импульсный ток в открытом состоянии, А30
Максимальное напряжение в открытом состоянии, В1. 5
Наименьший постоянный ток управления, необходимый для включения тиристора, А0.1
Наименьший повторяющийся импульсный ток управления, необходимый для включения тиристора, А0.5
Отпирающее напряжение управления, соответствующее минимальному постоянному отпирающему току, В7
Критическая скорость нарастания напряжения в закрытом состоянии, В/мкс5
Критическая скорость нарастания тока в открытом состоянии, А/мкс3
Время включения, мкс10
Время выключения, мкс150
Рабочая температура, C-60…85
Особенностинезапираемый

чем можно заменить тиристоры ку 202 н ? В этой схеме

Похожие статьи

5 comments on “ Чем можно заменить тиристоры ку 202 н ”

Посмотри в инете аналоги этого тиристора.

Вадим, тогда можно без диодного моста

у КУ-202 Н рабочее напряжение 220 в, в этой схеме тока с буквой Н, а если нет , то ищи по характеристикам импорт

БТ-шки…буржуйские отличная штука…. 136-138…. ну и тд..

СПО-0,5, а также любые другие с указанным на схеме номиналом; R2 — МЛТ, ОМЛТ, ВС и т. п. с рассеиваемой мощностью 0,25 Вт; R4, R5 — МЛТ, ОМЛТ, ВС и т .п. с рассеиваемой мощностью 2 Вт. Вместо фоторезистора R3 типа СФ2-2 можно использовать фоторезисторы типов СФЗ, СФ2-5, ФСК-1, ФСК-2.

Стабилитрон VD1 можно заменить на КС 139A, a VD4 — на Д814Д. Конденсатор С1 можно применить любого типа с номинальной емкостью не меньше указанной и на напряжение не ниже 15 В. Конденсатор С2 должен быть рассчитан на рабочее напряжение не ниже 400 В (например, типа МБМ, МБГО и т. п.).

Реле К1 — такое же, как в предыдущем приборе.

Тиристор КУ202Н может быть заменен на КУ202М.

Диоды моста VD7—VD10 выбираются в зависимости от мощности подключаемой нагрузки. При мощности нагрузки до 60 Вт могут быть использованы диоды типа Д226, при большей мощности необходимо использовать диоды типа КД202К, Д232, Д246.

S1 — обычный электровыключатель.

Для подключения нагрузки можно использовать бытовую электророзетку. Транзисторы КТ361В можно заменить на любые низкочастотные транзисторы со структурой р-п-р, допустимым коллекторным напряжением не ниже 15 В, током коллектора не менее 100 мА и коэффициентом передачи тока больше 40 (например, КТ361Г, Е, Ж, К: МП42Б).

Несколько замечаний по монтажу обоих приборов. Для включения и выключения нагрузки общей мощностью до 350 Вт в них можно исполозовать тиристор и диоды моста без радиаторов охлаждения; при большей же мощности необходимо применять радиаторы для охлаждения этих полупроводниковых приборов.

На обеих схемах четко видна

исполнительная часть прибора (она подключена параллельно выключателю S1) н схема, управляющая исполнительной частью. Можно изготовить каждый прибор в виде двух отдельных плат. Если вы собираетесь включать мощную нагрузку, то диоды моста и тиристор необходимо установить на радиаторах или на общем радиаторе, но изолируя каждый полупроводниковый прибор от радиатора. Если же радиаторы не нужны, то монтировать исполнительную часть прибора можно так же, как и управляющую часть.

Световое табло-памятка. Уходя из дома, нужно убедиться, что свет, газ и электроприборы выключены. Чтобы не забыть об этом, хорошо бы установить у входной двери световое табло, зажигающееся при открывании двери.

Внешний вид и схема одного из вариантов конструкции табло-памятки показаны на рисунке 3. Сбоку от двери размещена небольшая коробка с лицевой панелью из органического стекла. На панели надпись: «Выключи свет и газ!» Из коробки выходит двухпроводный шнур к контактам звонковой кнопки, укрепленной на дверной перекладине. Напротив кнопки на двери установлен металлический уголок, который при закрытой двери нажимает на кнопку — ее контакты замыкаются. В этот момент надпись не освещается. Когда же дверь открывают, контакты кнопки размыкаются и надпись освещается мигающим светом, привлекая внимание.

А теперь взгляните на принципиальную схему устройства. Два транзистора разной структуры образуют с остальными деталями генератор световых импульсов. Если выключателем S2 подано питание, но дверь закрыта и контакты кнопки S1 замкнты,

Тиристор КУ202Н принадлежит к группе триодных устройств со структурой p — n — p — n . Переходы созданы путем планарной-диффузии кремния. Тиристор предназначен для осуществления коммутации больших напряжений при помощи небольших уровней посредством дополнительного вывода. В зависимости от схемы включения он может открываться или закрываться, обеспечивая требуемые режимы работы устройства. Он применяется в системах блокировки, защиты, следящих приводах, дистанционно управляемых коммутационных системах, зарядных устройствах в качестве коммутатора или регулятора тока заряда.

Тиристор КУ 202Н купить можно еще во многих местах, потому что он является достаточно распространенным компонентом. Тем более его цена намного ниже, чем импортные аналоги. Также его можно найти во многих советских устройствах, начиная от блоков питания, заканчивая коммутационными приборами.

Конструкция

Конструктивно тиристор КУ202Н и вся серия выполнены в металлическом корпусе из медного сплава с покрытием, который имеет выводы под резьбу и два вывода под пайку различной толщины и высоты. Размер резьбового отвода или анода (А) составляет М6 под гайку. Выводы выполнены жесткими путем заливки эпоксидной смолой, но при выполнении монтажа не следует применять усилия более 0,98 Н.

При выполнении пайки силового вывода (К) необходимо соблюдать минимальное расстояние до стекла не менее 7 мм , так как высокой температурой его целостность может нарушиться. При выполнении подключения управляющего вывода (УЭ) следует выдержать расстояние до стекла не менее 3,5 мм по той же причине. При этом общее время удерживания паяльника не рекомендуется превышать более 3 с. Эффективная температура жала паяльного инструмента не должна превышать +260 градусов.

Особенности схемного подключения

Тиристор предназначен для коммутации напряжения в различных устройствах. Но при этом имеется стандартная схема его подключения, которую нарушать крайне не рекомендуется. Например, между катодом (вывод под пайку) и управляющим электродом необходимо подключить резистор в качестве шунтирующего компонента. Благодаря его присутствию управляющая цепь замыкается и обеспечивается насыщение перехода. Его сопротивление должно быть не более и не менее 51 Ом.

Если на аноде присутствует напряжение отрицательной полярности, то управляющий ток должен быть равен нулю. Иначе произойдет электрический пробой перехода, что приведет к неисправности всего устройства в целом. Дальнейшая его работа невозможна, как и обратное восстановление.

Технические параметры тиристора

Тиристор КУ202Н относится к группе высоковольтных устройств, предназначенных для работы при напряжении до 400 В с максимально допустимым прямым током в открытом состоянии не более 10 А. Всего в линейке имеется 12 моделей тиристоров с различными напряжениями в закрытом состоянии. Поэтому при выборе основным параметром является именно оно.

Для использования в цепях с напряжением от 300 и выше вольт предназначены тиристоры с буквенными обозначениями от К до Н. Что касается остальных параметров, то они остаются теми же. Довольно часто новички радиолюбители сталкиваются с такими проблемами, что приводит к дополнительным растратам.

Эти тиристоры довольно часто применяются в построении регуляторов мощности нагрузкой не более 2 кВт. Но крайне не рекомендуется его эксплуатировать в критических режимах. Следует пропускать через устройство ток не более 7-8 А, что будет обеспечивать наиболее эффективные и щадящие режимы.

Проверка тиристора

Многих интересует, тиристор КУ202Н как проверить и как правильно включить в устройстве для проверки его работоспособности. Дело в том, что довольно часто он оказывается неисправен по различным причинам. Притом дефекты встречаются и у новых изделий.

Проверить тиристор можно несколькими способами:

  • Использовать специальное устройство, которое анализирует параметры всех переходов.
  • Применить мегомметр для проверки состояния основного перехода в обоих направлениях. В обратном направлении должен прозваниваться как обычный диод, в прямом включении он закрыт, в идеальном состоянии его сопротивление должно быть равно бесконечности.

Второй способ применим только к серии устройств с буквенным индексом М и Н. При этом можно устанавливать напряжение прозвонки до 400 В. Устройства с буквами К и Л только до 300 В, Ж и И – до 200 В и так далее. Прежде чем проверять таким способом изделие, необходимо сверить его технические характеристики со справочной таблицей. Иначе можно повредить устройство, даже не использовав его по назначению.

Менее мощные тиристоры могут быть проверены обычным мультиметром в режиме прозвонки (значок диода и звукового сигнала). В обратном направлении он звонится как диод, в прямом – бесконечность.

Важно! При осуществлении проверки тиристора в режиме диода, необходимо УЭ объединить с А.

Проверка в режиме коммутации

Чтобы убедиться в работоспособности тиристора, достаточно собрать небольшую схему включения, состоящую из следующих компонентов:

  1. лампочки или светодиода с соответствующим резистором, если подключается к питанию 12В;
  2. источник малого напряжения, например, пальчиковая батарейка типа АА;
  3. несколько проводников и источник напряжения 12 В.

Для осуществления проверки выполняем следующие шаги:

  1. Подключаем нагрузку в цепь источник питания 12 В и А-К тиристора.
  2. Подаем отрицательное напряжение на выводы УЭ и А (+ батарейки должен подключаться к А) на мгновенье.

После чего лампочка или светодиод загорится. Чтобы он потух, необходимо отключить коммутируемую цепь или сменить полярность управляющего напряжения. Такой режим считается нормальным для работы и может применяться при любых постоянных напряжениях коммутации в разрешенных пределах. В случае с тиристором КУ202Н оно не должно превышать 400 В.

Аналоги КУ202Н

Как и любые другие устройства, отечественный тиристор КУ202 имеет зарубежный аналог, который по своим параметрам относится к той же категории компонентов. Зарубежные производители давно ушли от производства такого форм-фактора по мощности тиристоров в металлическом корпусе. На рынке будут доступны только элементы в корпусе транзистора ТО220. Поэтому в любом случае придется внести конструктивные изменения в плату и монтажное место в частности.

К зарубежным аналогам тиристора КУ202Н относятся устройства:

Параметры незначительно отличаются от вышеописанного компонента, и средний ток в том числе, равен 7,5 А. Также можно применить в схемах более новый российский элемент Т112-10. Он имеет также металлический корпус с резьбовым отводом, но его размеры будут несколько меньше.

Простые схемы управления КУ202Н

На тиристор КУ202Н схема управления достаточно простая. Первый вариант был описан в разделе проверки устройства. Она включала батарейку на 1,5 В, лампочку и источник питания 12 В. Но также существует масса других способов элементарного подключения тиристора. Рассмотрим самую простую схему на его базе.

Регулятор мощности

В схеме реализован принцип частотно-импульсного регулирования угла отпирания тиристоров за счет синхронизации с сетью. Такое управление является наиболее эффективным и надежным, так как тиристор работает в нормальных режимах без завышения своих возможностей.

В схеме имеется генератор, который формирует импульсы управления и сдвигает их относительно фронтов импульсов при переходе сетевого напряжения через ноль. Управляющая последовательность импульсов подается на УЭ и К. Напряжение в нагрузке выпрямляется при помощи двухполупериодного выпрямителя. Использование емкостей в схеме в качестве фильтров недопустимо, так как они будут нарушать главный принцип работы устройства. Такой регулятор мощности можно применить для управления температурой жала паяльника путем изменения напряжения его питания. Но если потребуется организоваться управления первичными цепями трансформатора, придется включить нагрузку перед диодным мостом. Ток регулирования должен быть не более 7,5 А.

Замена ку202н на импортный

Многие видели тиристоры в гирлянде «Бегущий огонь», это самый простой пример описываемого устройства и как оно работает. Кремниевый выпрямитель или тиристор очень похож на транзистор. Это многослойное полупроводниковое устройство, основным материалом которого является кремний, чаще всего в пластиковом корпусе. Из-за того, что его принцип работы очень схож с ректификационным диодом (выпрямительные приборы переменного тока или динисторы), на схемах обозначение часто такое же — это считается аналог выпрямителя.


Фото — Cхема гирлянды бегущий огонь

Бывают:

  • ABB запираемые тиристоры (GTO),
  • стандартные SEMIKRON,
  • мощные лавинные типа ТЛ-171,
  • оптронные (скажем, ТО 142-12,5-600 или модуль МТОТО 80),
  • симметричные ТС-106-10,
  • низкочастотные МТТ,
  • симистор BTA 16-600B или ВТ для стиральных машин,
  • частотные ТБЧ,
  • зарубежные TPS 08,
  • TYN 208.

Но в это же время для высоковольтных аппаратов (печей, станков, прочей автоматики производства) используют транзисторы типа IGBT или IGCT.

Фото — Тиристор

Но, в отличие от диода, который является двухслойным (PN) трехслойного транзистора (PNP, NPN), тиристор состоит из четырех слоев (PNPN) и этот полупроводниковый прибор содержит три p-n перехода. В таком случае, диодные выпрямители становятся менее эффективными. Это хорошо демонстрирует схема управления тиристорами, а также любой справочник электриков (например, в библиотеке можно бесплатно почитать книгу автора Замятин).

Тиристор – это однонаправленный преобразователь переменного тока, то есть он проводит ток только в одном направлении, но в отличие от диода, устройство может быть сделано для работы в качестве коммутатора разомкнутой цепи или в виде ректификационного диода постоянного электротока. Другими словами, полупроводниковые тиристоры могут работать только в режиме коммутации и не могут быть использованы как приборы амплификации. Ключ на тиристоре не способен сам перейти в закрытое положение.

Кремниевый управляемый выпрямитель является одним из нескольких силовых полупроводниковых приборов вместе с симисторами, диодами переменного тока и однопереходными транзисторами, которые могут очень быстро переключаться из одного режима в другой. Такой тиристор называется быстродействующим. Конечно, большую роль здесь играет класс прибора.

Характеристики

Все его параметры можно разделить на два типа предельные и электрические. Давайте разберем их подробнее. Обратите внимание, что на указанных ниже предельных значениях устройство работать долгое время не может, это пиковые показатели которое он выдержит за очень маленький период.

Электрические параметры ку202н характеризуют работу тиристора в рабочих условиях. Ниже приведены их значения:

Что такое тиристор и их виды

Многие видели тиристоры в гирлянде «Бегущий огонь», это самый простой пример описываемого устройства и как оно работает. Кремниевый выпрямитель или тиристор очень похож на транзистор. Это многослойное полупроводниковое устройство, основным материалом которого является кремний, чаще всего в пластиковом корпусе. Из-за того, что его принцип работы очень схож с ректификационным диодом (выпрямительные приборы переменного тока или динисторы), на схемах обозначение часто такое же — это считается аналог выпрямителя.

Фото — Cхема гирлянды бегущий огонь

Аналоги

Зарубежными аналогами тиристора КУ202Н являются ВТХ32S100, h30T15CN, 1N4202. Зарубежные производители не выпускают устройств таких же геометрических размеров, что и КУ202Н, поэтому нужно будет изменить место под монтаж устройства. Следует также учитывать, что их параметры могут незначительно отличаться от рассматриваемого тиристора, например, средний ток может быть равен 7,5 А.

Кроме иностранных устройств можно использовать российский аналог — Т112-10. Как и КУ202Н он имеет металлический корпус и анодный выход под резьбу. Однако его размеры меньше, поэтому монтажное место все равно придется изменить.

Схема подключения

Существует стандартная схема включения ку202н которой нужно придерживаться. Согласно ей между катодом и управляющим электродом подключается шунтирующий резистор сопротивлением 51 Ом. Отклонение от номинального значения не должно превышать 5 %.

Чтобы тиристор не вышел из строя не допускается подача управляющего тока, если напряжение на аноде отрицательное. Это может привести к выходу из строя устройства без возможности восстановления.

Особенности монтажа

К катоду и управляющему электроду нельзя прилагать усилие, большее 0,98 Н. Во время крепления прибора к теплоотводу усилие затяжки не должно быть выше 2,45 Нм.

Нельзя паять катод на расстоянии ближе 7 мм. от стеклянного корпуса. Для управляющего электрода допустимое расстояние для пайки 3,5 мм. Температура паяльника не должна быть выше +260 0 С. Время пайки не более 3 с.

Проверка на исправность

Проверить тиристор ку202н на исправность можно мультиметром, начать ее следует с проверки n-p перехода между анодом и управляющим электродом. Он должен прозваниваться так же, как обычный диод, то есть при прямом подключении (положительное напряжение на управляющий электрод, а отрицательное на катод) сопротивление перехода должно быть небольшим, а при обратном подключении большим.

Для более детальной проверки требуется выполнить такие действия:

  • Переключаем мультиметр в положение для измерения сопротивления до 2 кОм. На щупы прибора должно подаваться напряжение от источника питания.
  • Теперь нужно подключить щупы мультиметра к аноду и катоду тиристора. При этом прибор должен показывать большое сопротивление, близкое к бесконечности.
  • При помощи перемычки соединяем анод и управляющий электрод. Сопротивление между анодом и катодом, показываемое мультиметром, должно упасть.
  • Разъединяем анод и управляющий электрод. Сопротивление должно вырасти.

Можно также проверить тиристор при помощи лампочки и блока питания постоянного тока. Лампочка должна быть рассчитана на то напряжение, которое выдает блок питания. Подключаем положительный полюс блока питания на анод, а отрицательный на катод проверяемого тиристора.

При помощи батарейки, или щупов мультиметра включенного в режиме омметра, подаем отпирающее напряжение на управляющий электрод. Для этого подключаем положительное напряжение к аноду, а отрицательное к управляющему электроду. Если тиристор исправен, лампочка должна зажечься.

Если убрать напряжение между анодом и управляющим электродом лампочка должна продолжать гореть.

Существует способ проверить тиристор ку202н, не выпаивая его из схемы. Для этого нужно:

  • Отключите плату, на которой находится тиристор, от питания.
  • Отключаем от схемы управляющий электрод.
  • Один тестер, настроенный на измерение постоянного напряжения, подключаем к аноду и катоду тиристора.
  • Второй мультиметр включаем между анодом и управляющим электродом.
  • Первый тестер должен показывать небольшое напряжение (десятки милливольт).

Описание конструкции и принцип действия

Тиристор состоит из трех частей: «Анод», «Катод» и «Вход», состоящий из трех p-n переходов, которые могут переключаться из положений «ВКЛ» и «ВЫКЛ» на очень высокой скорости. Но при этом, он также может быть переключен с позиции «ВКЛ» с различной продолжительности по времени, т. е. в течение нескольких полупериодов, чтобы доставить определенное количество энергии к нагрузке. Работа тиристора можно лучше объяснить, если предположить, что он будет состоять из двух транзисторов, связанных друг с другом, как пара комплементарных регенеративных переключателей.

Самые простые микросхемы демонстрируют два транзистора, которые совмещены таким образом, что ток коллектора после команды «Пуск» поступает на NPN транзистора TR 2 каналы непосредственно в PNP-транзистора TR 1. В это время ток с TR 1 поступает в каналы в основания TR 2 . Эти два взаимосвязанных транзистора располагаются так, что база-эмиттер получает ток от коллектора-эмиттера другого транзистора. Для этого нужно параллельное размещение.

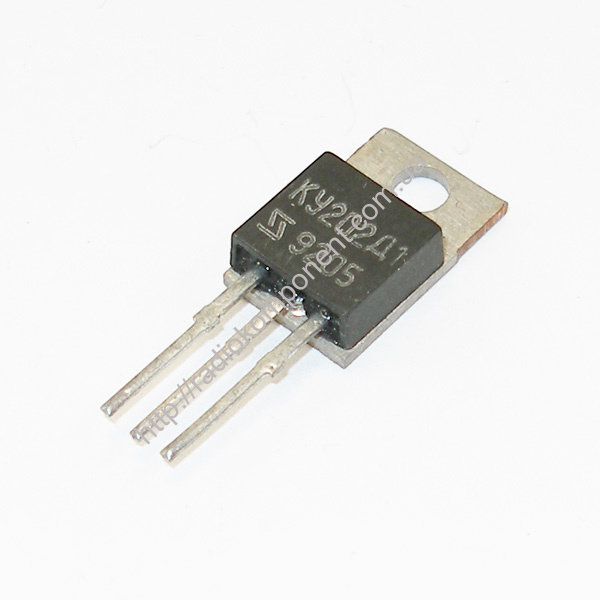

Фото — Тиристор КУ221ИМ

Несмотря на все меры безопасности, тиристор может непроизвольно переходить из одного положения в другое. Это происходит из-за резкого скачка тока, перепада температур и прочих разных факторов. Поэтому перед тем, как купить тиристор КУ202Н, Т122 25, Т 160, Т 10 10, его нужно не только проверить тестером (прозвонить), но и ознакомиться с параметрами работы.

Ку202н характеристики

В разделе Техника на вопрос кто знает чем заменить тиристор ку202н заданный автором Ёергей Христонько лучший ответ это Ку 208( Буковку по напряжению не помню) — правда симистор — но работает

Ответ от Ёэм[гуру]Любым аналогом по техническим параметрам не ниже.

Технические параметры позиции КУ202Н Максимальное обратное напряжение, В400 Максимальное повторяющееся импульсное напряжение в закрытом состоянии, В400 Максимальное среднее за период значение тока в открытом состоянии, А10 Максимальный повторяющийся импульсный ток в открытом состоянии, А30 Максимальное напряжение в открытом состоянии, В1. 5 Наименьший постоянный ток управления, необходимый для включения тиристора, А0.1 Наименьший повторяющийся импульсный ток управления, необходимый для включения тиристора, А0.5 Отпирающее напряжение управления, соответствующее минимальному постоянному отпирающему току, В7 Критическая скорость нарастания напряжения в закрытом состоянии, В/мкс5 Критическая скорость нарастания тока в открытом состоянии, А/мкс3 Время включения, мкс10 Время выключения, мкс150 Рабочая температура, C-60…85 Особенностинезапираемый

чем можно заменить тиристоры ку 202 н ? В этой схеме

Похожие статьи

5 comments on “ Чем можно заменить тиристоры ку 202 н ”

Посмотри в инете аналоги этого тиристора.

Вадим, тогда можно без диодного моста

у КУ-202 Н рабочее напряжение 220 в, в этой схеме тока с буквой Н, а если нет , то ищи по характеристикам импорт

БТ-шки…буржуйские отличная штука…. 136-138…. ну и тд..

СПО-0,5, а также любые другие с указанным на схеме номиналом; R2 — МЛТ, ОМЛТ, ВС и т. п. с рассеиваемой мощностью 0,25 Вт; R4, R5 — МЛТ, ОМЛТ, ВС и т .п. с рассеиваемой мощностью 2 Вт. Вместо фоторезистора R3 типа СФ2-2 можно использовать фоторезисторы типов СФЗ, СФ2-5, ФСК-1, ФСК-2.

Стабилитрон VD1 можно заменить на КС 139A, a VD4 — на Д814Д. Конденсатор С1 можно применить любого типа с номинальной емкостью не меньше указанной и на напряжение не ниже 15 В. Конденсатор С2 должен быть рассчитан на рабочее напряжение не ниже 400 В (например, типа МБМ, МБГО и т. п.).

Реле К1 — такое же, как в предыдущем приборе.

Тиристор КУ202Н может быть заменен на КУ202М.

Диоды моста VD7—VD10 выбираются в зависимости от мощности подключаемой нагрузки. При мощности нагрузки до 60 Вт могут быть использованы диоды типа Д226, при большей мощности необходимо использовать диоды типа КД202К, Д232, Д246.

S1 — обычный электровыключатель.

Для подключения нагрузки можно использовать бытовую электророзетку. Транзисторы КТ361В можно заменить на любые низкочастотные транзисторы со структурой р-п-р, допустимым коллекторным напряжением не ниже 15 В, током коллектора не менее 100 мА и коэффициентом передачи тока больше 40 (например, КТ361Г, Е, Ж, К: МП42Б).

Несколько замечаний по монтажу обоих приборов. Для включения и выключения нагрузки общей мощностью до 350 Вт в них можно исполозовать тиристор и диоды моста без радиаторов охлаждения; при большей же мощности необходимо применять радиаторы для охлаждения этих полупроводниковых приборов.

На обеих схемах четко видна

исполнительная часть прибора (она подключена параллельно выключателю S1) н схема, управляющая исполнительной частью. Можно изготовить каждый прибор в виде двух отдельных плат. Если вы собираетесь включать мощную нагрузку, то диоды моста и тиристор необходимо установить на радиаторах или на общем радиаторе, но изолируя каждый полупроводниковый прибор от радиатора. Если же радиаторы не нужны, то монтировать исполнительную часть прибора можно так же, как и управляющую часть.

Световое табло-памятка. Уходя из дома, нужно убедиться, что свет, газ и электроприборы выключены. Чтобы не забыть об этом, хорошо бы установить у входной двери световое табло, зажигающееся при открывании двери.

Конструкция

Конструктивно тиристор КУ202Н и вся серия выполнены в металлическом корпусе из медного сплава с покрытием, который имеет выводы под резьбу и два вывода под пайку различной толщины и высоты. Размер резьбового отвода или анода (А) составляет М6 под гайку. Выводы выполнены жесткими путем заливки эпоксидной смолой, но при выполнении монтажа не следует применять усилия более 0,98 Н.

При выполнении пайки силового вывода (К) необходимо соблюдать минимальное расстояние до стекла не менее 7 мм , так как высокой температурой его целостность может нарушиться. При выполнении подключения управляющего вывода (УЭ) следует выдержать расстояние до стекла не менее 3,5 мм по той же причине. При этом общее время удерживания паяльника не рекомендуется превышать более 3 с. Эффективная температура жала паяльного инструмента не должна превышать +260 градусов.

Особенности схемного подключения

Тиристор предназначен для коммутации напряжения в различных устройствах. Но при этом имеется стандартная схема его подключения, которую нарушать крайне не рекомендуется. Например, между катодом (вывод под пайку) и управляющим электродом необходимо подключить резистор в качестве шунтирующего компонента. Благодаря его присутствию управляющая цепь замыкается и обеспечивается насыщение перехода. Его сопротивление должно быть не более и не менее 51 Ом.

Если на аноде присутствует напряжение отрицательной полярности, то управляющий ток должен быть равен нулю. Иначе произойдет электрический пробой перехода, что приведет к неисправности всего устройства в целом. Дальнейшая его работа невозможна, как и обратное восстановление.

Применение тиристора

Назначение тиристоров может быть самое различное, например, очень популярен самодельный сварочный инвертор на тиристорах, зарядное устройство для автомобиля (тиристор в блоке питания) и даже генератор. Из-за того, что сам по себе прибор может пропускать как низкочастотные, так и высокочастотные нагрузки, его также можно использовать для трансформатора для сварочных аппаратов (на их мосте используются именно такие детали). Для контроля работы детали в таком случае необходим регулятор напряжения на тиристоре.


Фото — применение Тиристора вместо ЛАТРа

Не стоит забывать и про тиристор зажигания для мотоциклов.

Технические параметры тиристора

Тиристор КУ202Н относится к группе высоковольтных устройств, предназначенных для работы при напряжении до 400 В с максимально допустимым прямым током в открытом состоянии не более 10 А. Всего в линейке имеется 12 моделей тиристоров с различными напряжениями в закрытом состоянии. Поэтому при выборе основным параметром является именно оно.

Для использования в цепях с напряжением от 300 и выше вольт предназначены тиристоры с буквенными обозначениями от К до Н. Что касается остальных параметров, то они остаются теми же. Довольно часто новички радиолюбители сталкиваются с такими проблемами, что приводит к дополнительным растратам.

Эти тиристоры довольно часто применяются в построении регуляторов мощности нагрузкой не более 2 кВт. Но крайне не рекомендуется его эксплуатировать в критических режимах. Следует пропускать через устройство ток не более 7-8 А, что будет обеспечивать наиболее эффективные и щадящие режимы.

Тиристоры ? Это очень непросто!

Тиристоры и симисторы

Рассылка состоит из 5 уроков:

1. Урок №1 — «Что такое тиристор и динистор»

2. Урок №2 — «Динистор и тиристор в цепях постоянного тока»

3. Урок №3 — «Тиристор в цепи переменного тока. Фазовый метод»

4. Урок №4 — «Тиристор в цепи переменного тока. Импульсно — фазовый метод»

5. Урок №5 — «Тиристорный регулятор в зарядном устройстве»

В этих уроках, в простой и удобной форме, излагаются основные сведения по полупроводниковым приборам: динисторам и тиристорам.

Что такое динистор и тиристор, выды тиристоров и их вольт — амперные характеристики, работа динисторов и тиристоров в цепях постоянного и переменного тока, транзисторные аналоги динистора и тиристора.

А так же: способы управления электрической мощностью переменного тока, фазовый и импульсно-фазовый методы.

Каждый теоретический материал подтверждается практическими примерами. Приводятся действующие схемы: релаксационного генератора и фиксированной кнопки, реализованных на динисторе и его транзисторном аналоге; схема защиты от короткого замыкания в стабилизаторе напряжения и многое другое.

Особенно интересна для автолюбителей схема зарядного устройства для аккумулятора на 12 вольт на тиристорах. Приводятся эпюры формы напряжения в рабочих точках действующих устройств управления переменным напряжением при фазовом и импульсно-фазовом методах.

Чтобы получить эти бесплатные уроки подпишитесь на рассылку, заполните форму подписки и нажмите кнопку «Подписаться».

Через некоторое время вы уже сможете начать изучение уроков.

Share

Проверка в режиме коммутации

Чтобы убедиться в работоспособности тиристора, достаточно собрать небольшую схему включения, состоящую из следующих компонентов:

  1. лампочки или светодиода с соответствующим резистором, если подключается к питанию 12В;
  2. источник малого напряжения, например, пальчиковая батарейка типа АА;
  3. несколько проводников и источник напряжения 12 В.

Для осуществления проверки выполняем следующие шаги:

  1. Подключаем нагрузку в цепь источник питания 12 В и А-К тиристора.
  2. Подаем отрицательное напряжение на выводы УЭ и А (+ батарейки должен подключаться к А) на мгновенье.

После чего лампочка или светодиод загорится. Чтобы он потух, необходимо отключить коммутируемую цепь или сменить полярность управляющего напряжения. Такой режим считается нормальным для работы и может применяться при любых постоянных напряжениях коммутации в разрешенных пределах. В случае с тиристором КУ202Н оно не должно превышать 400 В.

Проверка тиристора

Перед тем, как купить прибор, нужно знать, как проверить тиристор мультиметром. Подключить измерительный прибор можно только к так называемому тестеру. Схема, по которой можно собрать такое устройство, представлена ниже:

Фото — тестер тиристоров

Согласно описанию, к аноду необходимо подвести напряжение положительного характера, а к катоду – отрицательного. Очень важно использовать величину, которая соответствует разрешению тиристора. На чертеже показаны резисторы с номинальным напряжением от 9 до 12 вольт, это значит, что напряжение тестера немного больше, чем тиристора. После того, как Вы собрали прибор, можно начинать проверять выпрямитель. Нужно нажать на кнопку, которая подает импульсные сигналы для включения.

Проверка тиристора осуществляется очень просто, на управляющий электрод кнопкой кратковременно подается сигнал на открытие (положительный относительно катода). После этого если на тиристоре загорелись бегущие огни, то устройство считается нерабочим, но мощные приборы не всегда сразу реагируют после поступления нагрузки.


Фото — схема тестера для тиристоров

Помимо проверки прибора, также рекомендуется использовать специальные контроллеры или блок управления тиристорами и симисторами ОВЕН БУСТ или прочие марки, он работает примерно также, как и регулятор мощности на тиристоре. Главным отличием является более широкий спектр напряжений.

Видео: принцип работы тиристора

Аналоги КУ202Н

Как и любые другие устройства, отечественный тиристор КУ202 имеет зарубежный аналог, который по своим параметрам относится к той же категории компонентов. Зарубежные производители давно ушли от производства такого форм-фактора по мощности тиристоров в металлическом корпусе. На рынке будут доступны только элементы в корпусе транзистора ТО220. Поэтому в любом случае придется внести конструктивные изменения в плату и монтажное место в частности.

К зарубежным аналогам тиристора КУ202Н относятся устройства:

Параметры незначительно отличаются от вышеописанного компонента, и средний ток в том числе, равен 7,5 А. Также можно применить в схемах более новый российский элемент Т112-10. Он имеет также металлический корпус с резьбовым отводом, но его размеры будут несколько меньше.

Регулятор мощности

В схеме реализован принцип частотно-импульсного регулирования угла отпирания тиристоров за счет синхронизации с сетью. Такое управление является наиболее эффективным и надежным, так как тиристор работает в нормальных режимах без завышения своих возможностей.

В схеме имеется генератор, который формирует импульсы управления и сдвигает их относительно фронтов импульсов при переходе сетевого напряжения через ноль. Управляющая последовательность импульсов подается на УЭ и К. Напряжение в нагрузке выпрямляется при помощи двухполупериодного выпрямителя. Использование емкостей в схеме в качестве фильтров недопустимо, так как они будут нарушать главный принцип работы устройства. Такой регулятор мощности можно применить для управления температурой жала паяльника путем изменения напряжения его питания. Но если потребуется организоваться управления первичными цепями трансформатора, придется включить нагрузку перед диодным мостом. Ток регулирования должен быть не более 7,5 А.

Схема «цветомузыки» на тиристорах КУ202Н, с активными частотными фильтрами и усилителем тока.

Схема предназначена для работы от линейного звукового выхода(яркость ламп не зависит от уровня громкости). Рассмотрим подробнее, как она работает. Звуковой сигнал подается с линейного выхода на первичную обмотку разделительного трансформатора. С вторичной обмотки трансформатора сигнал поступает на активные фильтры, через резисторы R1, R2, R3 регулирующие его уровень. Раздельная регулировка необходима для настройки качественной работы устройства, путем выравнивания уровня яркости, каждого из трех каналов.

С помощью фильтров происходит разделение сигналов по частоте — на три канала. По первому каналу идет самая низкочастотная составляющая сигнала — фильтр обрезает все частоты выше 800 гц. Настройка фильтра производится с помощью подстроечного резистора R9. Номиналы конденсаторов С2 и С4 в схеме указаны — 1 мкФ, но как показала практика — их емкость следует увеличить, минимум, до 5 мкф.

Фильтр второго канала настроен на среднюю частоту — примерно от 500, до 2000 гц. Настройка фильтра производится с помощью подстроечного резистора R15. Номиналы конденсаторов С5 и С7 в схеме указаны — 0,015 мкФ, но их емкость следует увеличить, до 0,33 — 0,47 мкф.

По третьему, высокочастотному каналу проходит все что выше 1500(до 5000) гц. Настройка фильтра производится с помощью подстроечного резистора R22. Номиналы конденсаторов С8 и С10 в схеме указаны — 1000пФ, но их емкость следует увеличить, до 0,01 мкФ.

Далее, сигналы каждого канала в отдельности детектируются(используются германиевые транзисторы серии д9), усиливаются и подаются на оконечный каскад. Оконечный каскад выполняется на мощных транзисторах, либо на тиристорах. В данном случае, это тиристоры КУ202Н.

Далее, идет оптическое устройство, конструкция и внешний которого зависит от фантазии конструктора, а начинка(лампы, светодиоды) — от рабочего напряжения и максимальной мощности выходного каскада. В нашем случае — это лампы накаливания 220в, 60вт(если установить тиристоры на радиаторы — до 10 шт на канал).

Тиристоры в Владивостоке: 523-товара: бесплатная доставка [перейти]

Партнерская программаПомощь

Владивосток

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Здоровье и красота

Здоровье и красота

Текстиль и кожа

Текстиль и кожа

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Дом и сад

Дом и сад

Сельское хозяйство

Сельское хозяйство

Мебель и интерьер

Мебель и интерьер

Вода, газ и тепло

Вода, газ и тепло

Все категории

ВходИзбранное

ЭлектроникаПолупроводниковые элементы и приборыТиристорыТиристоры

Тиристор, 600В, Ifмакс: 1А, 0,6А, Igt: 50мкА, SOT223, SMD, 2мкс WeEn Semi BT148W-600R

В МАГАЗИНЕще цены и похожие товары

Тиристор, 600В, 0,8А, 1,25А, 5мА, Упаковка бобина,лента, SMD STMicroelectronics X0202MN-5BA4

В МАГАЗИНЕще цены и похожие товары

Тиристор с резьбой 200В 16А NTE Electronics NTE5524 (NTE5524) Производитель: NTE Electronics, Тип

ПОДРОБНЕЕЕще цены и похожие товары

15 602

Тиристор IXYS MMJX1h50N150 (MMJX1h50N150) Производитель: IXYS, Тип полупроводникового элемента:

ПОДРОБНЕЕЕще цены и похожие товары

Тиристор с резьбой 300В 16А NTE Electronics NTE5526 (NTE5526) Производитель: NTE Electronics, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Тиристор с резьбой 400В 16А NTE Electronics NTE5527 (NTE5527) Производитель: NTE Electronics, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Тиристор с резьбой 250В 16А NTE Electronics NTE5525 (NTE5525) Производитель: NTE Electronics, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Тиристор 600В NTE Electronics NTE5519 (NTE5519) Производитель: NTE Electronics, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Тиристор 800В 10А 16А LITTELFUSE 2N6405G (2N6405) Производитель: LITTELFUSE, Тип полупроводникового

ПОДРОБНЕЕЕще цены и похожие товары

Тиристор 800В 35А 55А VISHAY 40TPS08APBF (40TPS08APBF) Производитель: VISHAY, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Тиристор с резьбой 200В NTE Electronics NTE5562 (NTE5562) Производитель: NTE Electronics, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Тиристор 800В 20А 30А VISHAY 30TPS08PBF (30TPS08PBF) Производитель: VISHAY, Тип полупроводникового

ПОДРОБНЕЕЕще цены и похожие товары

Тиристор 1, 2кв VISHAY 40TPS12APBF (40TPS12APBF) Производитель: VISHAY, Тип полупроводникового

ПОДРОБНЕЕЕще цены и похожие товары

Тиристор 400В 16А 25А LITTELFUSE 2N6507TG (2N6507TG-LF) Производитель: LITTELFUSE, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Тиристор 800В 16А 25А LITTELFUSE 2N6509G (2N6509G) Производитель: LITTELFUSE, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Тиристор с резьбой 150В 16А NTE Electronics NTE5523 (NTE5523) Производитель: NTE Electronics, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Тиристор 200В NTE Electronics NTE5517 (NTE5517) Производитель: NTE Electronics, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Тиристор с резьбой 600В 10А NTE Electronics NTE5496 (NTE5496) Производитель: NTE Electronics, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Тиристор с резьбой 500В 16А NTE Electronics NTE5508 (NTE5508) Производитель: NTE Electronics, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Тиристор с резьбой 600В 16А NTE Electronics NTE5509 (NTE5509) Производитель: NTE Electronics, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Тиристор 400В 76А 12А NTE Electronics NTE5498 (NTE5498) Производитель: NTE Electronics, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Тиристор с резьбой 200В 16А NTE Electronics NTE5504 (NTE5504) Производитель: NTE Electronics, Тип

ПОДРОБНЕЕЕще цены и похожие товары

23 605

Тиристор пластиковый 1, 8кв SEMIKRON SKT76018E (SKT760/18E) Производитель: SEMIKRON, Тип

ПОДРОБНЕЕЕще цены и похожие товары

40 377

Тиристор пластиковый 28кВ ABB 5STP 16F2800 (5STP16F2800) Производитель: ABB, Тип полупроводникового

ПОДРОБНЕЕЕще цены и похожие товары

12 744

Тиристор пластиковый 200В NTE Electronics NTE5590 (NTE5590) Производитель: NTE Electronics, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Тиристор с резьбой 150В 16А NTE Electronics NTE5503 (NTE5503) Производитель: NTE Electronics, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Тиристор 100В 10А NTE Electronics NTE5462 (NTE5462) Производитель: NTE Electronics, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Тиристор 12кВ 30А 47А IXYS CLA30E1200HB (CLA30E1200HB) Производитель: IXYS, Тип полупроводникового

ПОДРОБНЕЕЕще цены и похожие товары

Тиристор 12кВ 45А 71А IXYS CS45-12IO1 (CS45-12IO1) Производитель: IXYS, Тип полупроводникового

ПОДРОБНЕЕЕще цены и похожие товары

Тиристор с резьбой 800в IXYS CS23-08IO2 (CS23-08IO2) Производитель: IXYS, Тип полупроводникового

ПОДРОБНЕЕЕще цены и похожие товары

Тиристор 16кВ 30А 47А IXYS CMA30E1600PZ-TUB (CMA30E1600PZ-TUB) Производитель: IXYS, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Тиристор 16кВ 20А 31А IXYS CS20-16IO1 (CS20-16IO1) Производитель: IXYS, Тип полупроводникового

ПОДРОБНЕЕЕще цены и похожие товары

12 744

Тиристор пластиковый 12кВ VISHAY VS-ST230C12C1 (VS-ST230C12C1) Производитель: VISHAY, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Тиристор 16кВ 40А 63А IXYS CMA40E1600HR (CMA40E1600HR) Производитель: IXYS, Тип полупроводникового

ПОДРОБНЕЕЕще цены и похожие товары

Тиристор пластиковый 1, 2кв SEMIKRON SKT34012E (SKT340/12E) Производитель: SEMIKRON, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Тиристор 650В 75А 12А WeEn Semiconductors BT151-650R (BT151-650R) Производитель: WeEn

ПОДРОБНЕЕЕще цены и похожие товары

Тиристор 600В 255А 4А LITTELFUSE C106MG (C106MG-LF) Производитель: LITTELFUSE, Тип

ПОДРОБНЕЕЕще цены и похожие товары

15 984

Тиристор с резьбой 16кВ 100А NTE Electronics NTE5578 (NTE5578) Производитель: NTE Electronics, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Тиристор 400В 25А 4А WeEn Semiconductors BT148-400R. 127 (BT148-400R) Производитель: WeEn

ПОДРОБНЕЕЕще цены и похожие товары

Тиристор 12кВ 16А 25А IXYS CS22-12IO1M (CS22-12IO1M) Производитель: IXYS, Тип полупроводникового

ПОДРОБНЕЕЕще цены и похожие товары

Тиристор 12кВ 50А 79А WeEn Semiconductors BT155Z-1200TQ (BT155Z-1200TQ) Производитель: WeEn

ПОДРОБНЕЕЕще цены и похожие товары

Тиристор TSS Urmax 58В LITTELFUSE P0640SCMCLRP (P0640SCMCLRP) Производитель: LITTELFUSE, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Тиристор 200В 10А NTE Electronics NTE5463 (NTE5463) Производитель: NTE Electronics, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Тиристор 400В 51А 8А NTE Electronics NTE5437 (NTE5437) Производитель: NTE Electronics, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Тиристор TSS LITTELFUSE P2300SALRP (P2300SALRP) Производитель: LITTELFUSE, Тип полупроводникового

ПОДРОБНЕЕЕще цены и похожие товары

Тиристор с резьбой 16кВ SEMIKRON SKT 5016 E (SKT50-16E) Производитель: SEMIKRON, Тип

ПОДРОБНЕЕЕще цены и похожие товары

13 932

Тиристор пластиковый HUAJING KP1100A 600V (KP1100A06V-HUA) Производитель: HUAJING, Тип

ПОДРОБНЕЕЕще цены и похожие товары

17 496

Тиристор с резьбой 12кВ 70А NTE Electronics NTE5579 (NTE5579) Производитель: NTE Electronics, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Тиристор с резьбой 100В 16А NTE Electronics NTE5502 (NTE5502) Производитель: NTE Electronics, Тип

ПОДРОБНЕЕЕще цены и похожие товары

17 945

Тиристор пластиковый 1кВ KUBARA LAMINA T95-1250-10-40-OLE (T95-1250-10-40-OLE) Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

Тиристор 200В 3А NTE Electronics NTE5408 (NTE5408) Производитель: NTE Electronics, Тип

ПОДРОБНЕЕЕще цены и похожие товары

52 164

Тиристор пластиковый 16кВ NTE Electronics NTE5563 (NTE5563) Производитель: NTE Electronics, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Тиристор 600В 08А STMicroelectronics X0202MN-5BA4 (X0202MN-5BA4) Производитель: STMicroelectronics,

ПОДРОБНЕЕЕще цены и похожие товары

30 024

Тиристор с резьбой 12кВ 175А NTE Electronics NTE5375 (NTE5375) Производитель: NTE Electronics, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Тиристор 16кВ 60А 75А IXYS CS60-16IO1 (CS60-16IO1) Производитель: IXYS, Тип полупроводникового

ПОДРОБНЕЕЕще цены и похожие товары

Тиристор TSS LITTELFUSE P0900SCLRP (P0900SCLRP) Производитель: LITTELFUSE, Тип полупроводникового

ПОДРОБНЕЕЕще цены и похожие товары

54 313

Тиристор пластиковый 2кВ ABB 5STF 23h3040 (5STF23h3040) Производитель: ABB, Тип полупроводникового

ПОДРОБНЕЕЕще цены и похожие товары

Электромагнитный ускоритель Гаусса.

винтовка гаусса

Gauss-Gan — достаточно распространенный среди радиолюбителей прибор. Устройство пушки Гаусса довольно простое. Пистолет состоит из нескольких частей:
1) Блок питания
2) Преобразователь напряжения
3) Электромагнитная катушка

Это основные части устройства, которое широко известно как электромагнитный ускоритель гауссовых масс. Основные части устройства не критичны, все зависит от фантазии авторов. Основа работы также достаточно проста. Преобразователь напряжения повышает начальное напряжение источника питания до уровня 300-450 вольт, затем это напряжение выпрямляется и накапливается в электролитических конденсаторах. Мощность самой пушки зависит от емкости конденсаторов. В момент пуска весь потенциал конденсатора (часто используется блок из нескольких конденсаторов) прикладывается к катушке, после чего она превращается в мощный электромагнит и выталкивает наружу железную массу. Принцип работы пушки Гаусса чем-то похож на принцип работы реле, только здесь на катушку кратковременно подается питание.

Сегодня мы рассмотрим конструкцию достаточно простого ускорителя массы большой мощности. Устройство предназначено только для демонстрации принципа работы, просьба соблюдать все меры безопасности, так как такие устройства достаточно опасны по ряду причин.

Во-первых, на конденсаторах образуется высокое напряжение, а так как емкость конденсаторов большая, возникает опасность для жизни.
Во-вторых, сила удара массы достаточно велика, поэтому не целиться в людей и держаться на некотором расстоянии от пистолета.

В качестве преобразователя напряжения была выбрана однотактная схема на основе популярного таймера серии 555. Таймер работает в режиме генератора прямоугольных импульсов. Как известно, микросхема не содержит дополнительного усилителя, поэтому хорошо бы использовать дополнительный драйвер на выходе микросхемы, но как показала практика, драйвер здесь не нужен, так как выходное напряжение более достаточно для срабатывания транзистора, а ток на выходе микросхемы около 200мА. Таким образом, даже без дополнительного драйвера микросхема не перегружается, все работает нормально. Полевой транзистор — выбор не критичен, можно использовать любые транзисторы с током 40 А, в моем случае был использован IRFZ44, как дешевый и достаточно надежный вариант. В этой схеме не нужен фильтр подавления обратного тока — еще один плюс схемы.

Мощность схемы напрямую зависит от источника питания, схема развивает около 45-60 ватт от батарейки береробойника, при этом потребление 7,5-8 А.
При таком блоке питания транзистор греется очень сильно, но не стоит использовать огромные теплоотводы, так как устройство рассчитано на кратковременную работу, и перегрев будет не очень страшен.
В моем случае преобразователь собран на компактной макетной плате, крепление двустороннее. Мощность резисторов может быть 0,125 Вт.

Трансформатор

Намотка импульсного трансформатора является наиболее ответственной частью, но здесь нет ничего сложного, так как мы наматываем не высоковольтный трансформатор и опасности пробоя вторичной обмотки нет, следовательно, требования к качеству намотки не предъявляются очень серьезно.
Сердечник был использован от электронного балласта (балласт LDS 60 ватт). Сначала на каркасе была намотана первичная обмотка, которая состоит из 7 витков провода 1 мм (желательно наматывать сразу двумя жилами провода 0,5 мм).

После намотки первичной обмотки ее необходимо заизолировать. В качестве изоляции я почти всегда использую прозрачный скотч.
Вторичная обмотка наматывается поверх первичной, состоит из 120 витков провода диаметром 0,2-0,3 мм. Через каждые 40-50 витков желательно устанавливать изоляцию той же липкой лентой.

Такой преобразователь заряжает емкость в 1000 мкФ всего за одну секунду!

После того, как у нас есть готовый преобразователь напряжения 12-400 Вольт, можно идти дальше. В качестве выпрямителя можно использовать мост из импульсных диодов с током не менее 1 Ампера. Для наших целей отлично подходят диоды FR207 или FR107.
Конденсаторы выпаивались из старых компьютерных блоков питания (стоят такие конденсаторы достаточно дорого, поэтому проще найти старые блоки питания). Всего было использовано 6 конденсаторов 200В/470мкФ.

Соленоид намотан на трубку от шариковой ручки. Для намотки использовался провод диаметром 1 мм, число витков 45.
Намотка производится послойно (наматывать россыпью не желательно).

В качестве снаряда годятся любые железные предметы, которые свободно войдут в трубку. Длина трубки (каркаса) 15см (можно использовать трубки длиной 10-25см)

Пистолет почти готов, осталось только собрать спусковую схему. На этот раз был использован тиристор серии КУ 202М(Н). Цепь запускается отдельной пальчиковой батареей, с помощью которой подается питание на управляющий вывод тиристора, в результате чего последний срабатывает и емкость конденсаторов подается на соленоид.

Перечень радиоэлементов
Обозначение Тип Номинал Количество Заметка Оценка Мой блокнот
555 Программируемый таймер и генератор

NE555

1 В блокнот
Т1 МОП-транзистор

IRFZ44

1 В блокнот
ВД1 выпрямительный диод

1N4148

1 В блокнот
выпрямительный диод

FR207

4 ФР107 В блокнот
ВС1 Тиристор и симистор

КУ202М

1 В блокнот
С1 Конденсатор 10 нФ 1 В блокнот
С2 Конденсатор 3,9 нФ 1 В блокнот
С3-С8 электролитический конденсатор 470 мкФ 200 В 6 В блокнот
Р1, Р2 Резистор

Пушка Гаусса (англ. ) Пушка Гаусса , Пушка Гаусса ) — одна из разновидностей электромагнитного ускорителя массы. Он назван в честь ученого Гаусса, исследовавшего физические принципы электромагнетизма, на которых основано это устройство.

Принцип действия

Пушка Гаусса состоит из соленоида, внутри которого находится ствол (обычно из диэлектрика). В один из концов ствола вставляется снаряд (из ферромагнетика). При протекании электрического тока в соленоиде возникает магнитное поле, которое разгоняет снаряд, «втягивая» его в соленоид. В этом случае снаряд получает полюса на концах симметрично полюсам катушки, благодаря чему, пройдя через центр соленоида, снаряд притягивается в обратном направлении, т.е. тормозится. Но если в момент прохождения снаряда через середину соленоида в нем отключить ток, то магнитное поле исчезнет, ​​и снаряд вылетит из другого конца ствола. Но при отключении источника питания в катушке образуется ток самоиндукции, который имеет противоположное направление тока, и поэтому меняет полярность катушки. А это значит, что при внезапном отключении источника питания снаряд, пролетевший по центру катушки, будет отталкиваться и ускоряться дальше. В противном случае, если снаряд не достиг центра, он замедлится.

Для наибольшего эффекта импульс тока в соленоиде должен быть кратковременным и мощным. Как правило, для получения такого импульса используются электрические конденсаторы. Если используется полярный конденсатор (например, на электролите), то в цепи должны быть диоды, которые защитят конденсатор от тока самоиндукции и взрыва.

Параметры обмотки, снаряда и конденсаторов должны быть согласованы таким образом, чтобы при выстреле к моменту приближения снаряда к середине обмотки ток в последней уже успел снизиться до минимального значения , то есть заряд конденсаторов был бы полностью израсходован. В этом случае эффективность одноступенчатой ​​пушки Гаусса будет максимальной.

Расчеты
Энергия, накопленная в конденсаторе

В — напряжение конденсатора (в вольтах)
C — емкость конденсатора (в фарадах)

Энергия, запасенная при последовательном и параллельном соединении конденсаторов, одинакова.

Кинетическая энергия снаряда

м — масса снаряда (в килограммах)
u — его скорость (в м/с)

Время разряда конденсатора

Это время, необходимое для полной разрядки конденсатора. Он равен четверти периода:

L — индуктивность (в Генри)
C — емкость (в фарадах)

Время работы катушки индуктивности

Это время, в течение которого ЭДС катушки индуктивности возрастает до максимального значения (полный разряд конденсатора) и полностью падает до 0. Равно верхний полупериод синусоиды.

Л — индуктивность (в Генри)
C — емкость (в фарадах)

Преимущества и недостатки

Пушка Гаусса как оружие имеет преимущества, которых нет у других типов стрелкового оружия. Это отсутствие снарядов и неограниченный выбор начальной скорости и энергии боеприпаса, а также скорострельности орудия, возможность бесшумного выстрела (если скорость снаряда не превышает скорости звука), в том числе без смены ствола и боеприпаса, относительно малая отдача (равная импульсу вылетевшего снаряда, отсутствие дополнительного импульса от пороховых газов или подвижных частей), теоретически большая надежность и износостойкость, а также возможность работы в любых условиях, в том числе и в открытом космосе.

Однако, несмотря на кажущуюся простоту пушки Гаусса и ее достоинства, использование ее в качестве оружия сопряжено с серьезными трудностями.

Первая сложность — низкий КПД установки. Только 1-7% заряда конденсатора преобразуется в кинетическую энергию снаряда. Отчасти этот недостаток можно компенсировать применением многоступенчатой ​​системы разгона снаряда, но в любом случае эффективность редко достигает даже 27%. Поэтому пушка Гаусса проигрывает даже пневматическому оружию по мощности выстрела.

Второй сложностью является высокое энергопотребление (из-за низкого КПД) и достаточно длительное время подзарядки конденсаторов, что вынуждает гаусс-пушку носить с собой источник питания (обычно мощный аккумулятор). Можно сильно повысить КПД за счет использования сверхпроводящих соленоидов, но для этого потребуется мощная система охлаждения, что сильно снизит подвижность пушки Гаусса.

Третья трудность (вытекает из первых двух) — большой вес и габариты установки при ее низком КПД.

Таким образом, на сегодняшний день пушка Гаусса не имеет особых перспектив как оружие, так как значительно уступает другим видам стрелкового оружия. Перспективы возможны только в будущем при создании компактных, но мощных источников электрического тока и высокотемпературных сверхпроводников (200-300 К).

railgun

railgun (англ.) railgun ) — форма оружия, основанная на преобразовании электрической энергии в кинетическую энергию снаряда. Другие названия: рельсовый ускоритель массы, рельсотрон, рельсотрон. Не путать с пушкой Гаусса.

Принцип действия

Рельсотрон использует электромагнитную силу, называемую силой Ампера, для рассеивания электропроводящего снаряда, который изначально является частью цепи. Иногда для соединения рельсов используют подвижную арматуру. Ток I , проходя по рельсам, возбуждает между ними магнитное поле В, перпендикулярное току, проходящему через снаряд и соседний рельс. В результате происходит взаимное отталкивание рельсов и ускорение снаряда под действием силы Ф .

Достоинства и недостатки

Ряд серьезных проблем: импульс тока должен быть настолько мощным и резким, что бы снаряд не успел испариться и разлететься, а возникла бы ускоряющая сила, ускоряющая его вперед. Поэтому материал снаряда и рельса должен иметь максимально возможную проводимость, снаряд должен иметь как можно меньшую массу, а источник тока должен иметь как можно большую мощность и меньшую индуктивность. Однако особенность рельсового ускорителя в том, что он способен разгонять сверхмалые массы до сверхвысоких скоростей. На практике рельсы изготовляют из бескислородной меди, покрытой серебром, в качестве снарядов используют алюминиевые прутки или проволоку, в качестве источника питания используют батареи высоковольтных электрических конденсаторов, генераторы Маркса, ударные униполярные генераторы, компульсаторы, а до входя в рельсы, снаряду стараются придать как можно большую начальную скорость, применяя для этого пневматическое или огнестрельное оружие. В тех рельсотронах, где снаряд представляет собой провод, после подачи напряжения на рельсы провод нагревается и выгорает, превращаясь в проводящую плазму, которая затем также разгоняется. Таким образом, рельсотрон может стрелять плазмой, однако из-за нестабильности быстро распадается.

Обладать оружием, которое даже в компьютерных играх можно найти только в лаборатории сумасшедшего ученого или возле временного портала в будущее — это круто. Наблюдать за тем, как неравнодушные к технике люди невольно устремляют взгляд на устройство, а заядлые геймеры торопливо подбирают челюсти с пола — ради этого стоит потратить день на сборку пушки Гаусса.

Как обычно, мы решили начать с самой простой конструкции — индукционного пистолета с одной катушкой. Эксперименты с многоступенчатым разгоном снаряда были оставлены опытным электронщикам, которые смогли построить сложную систему переключения на мощных тиристорах и точно настроить моменты последовательного переключения катушек. Вместо этого мы сосредоточились на возможности приготовления блюда из общедоступных ингредиентов. Итак, чтобы построить пушку Гаусса, в первую очередь нужно пройтись по магазинам. В радиомагазине нужно купить несколько конденсаторов на напряжение 350-400 В и общей емкостью 1000-2000 мкФ, эмалированный медный провод диаметром 0,8 мм, батарейные отсеки для Кроны и два 1,5-вольтовых типа C батарейки, тумблер и кнопка. Возьмем пять одноразовых фотоаппаратов Кодак в фототоварах, простое четырехконтактное реле от Жигулей в автозапчастях, пачку соломинок для коктейлей в «продуктах», а пластиковый пистолет, автомат, дробовик, дробовик или любой другой пистолет, который вы хочу в «игрушки». хотят превратить в оружие будущего.


Мотаем на ус

Основной силовой элемент нашей пушки — индуктор. С его изготовления стоит начать сборку ружья. Возьмите кусок соломы длиной 30 мм и две большие шайбы (пластиковые или картонные), соберите их в шпульку с помощью винта и гайки. Начинайте аккуратно наматывать вокруг него эмалированный провод, виток к витку (с проводами большого диаметра это довольно просто). Будьте осторожны, не перегните резко провод, не повредите изоляцию. Закончив первый слой, заливаем его суперклеем и начинаем наматывать следующий. Проделайте это с каждым слоем. Всего нужно намотать 12 слоев. Затем можно разобрать катушку, снять шайбы и надеть катушку на длинную соломинку, которая будет служить бочонком. Один конец соломинки должен быть заглушен. Готовую катушку легко проверить, подключив ее к 9-вольтовая батарейка: если она держит скрепку, то вам это удалось. В катушку можно вставить соломинку и протестировать ее в роли соленоида: она должна активно втягивать в себя скрепку, а при пульсации даже выбрасывать ее из ствола на 20–30 см.


Освоив простую схему с одной катушкой, можно попробовать свои силы в построении многокаскадной пушки — ведь именно такой и должна быть настоящая пушка Гаусса. Тиристоры (мощные управляемые диоды) идеально подходят в качестве коммутационного элемента для низковольтных цепей (сотни вольт), а управляемые разрядники — для высоковольтных цепей (тысячи вольт). Сигнал на управляющие электроды тиристоров или разрядников будет подавать сам снаряд, пролетая мимо фотоэлементов, установленных в стволе между катушками. Момент выключения каждой катушки будет полностью зависеть от питающего ее конденсатора. Будьте осторожны: чрезмерное увеличение емкости при заданном импедансе катушки может привести к увеличению длительности импульса. В свою очередь, это может привести к тому, что после прохождения снарядом центра соленоида катушка останется включенной и замедлит движение снаряда. Осциллограф поможет детально отследить и оптимизировать моменты включения и выключения каждой катушки, а также измерить скорость снаряда.

Препарируем ценности

Конденсаторная батарея как нельзя лучше подходит для генерации мощного электрического импульса (в этом мы солидарны с создателями самого мощного лабораторного рельсотрона). Конденсаторы хороши не только своей высокой энергоемкостью, но и способностью отдавать всю энергию за очень короткое время до того, как снаряд достигнет центра катушки. Однако конденсаторы нужно как-то заряжать. К счастью, нужное нам зарядное устройство есть в любой камере: там конденсатор используется для формирования высоковольтного импульса для электрода зажигания вспышки. Одноразовые камеры подходят для нас лучше всего, потому что конденсатор и «зарядное устройство» — единственные электрические компоненты, которые у них есть, а это означает, что извлечь из них зарядную цепь не составит труда.


Знаменитый рельсотрон из игр Quake занимает первое место в нашем рейтинге с большим отрывом. Владение «рельсом» уже много лет отличает продвинутых игроков: оружие требует филигранной точности стрельбы, но в случае попадания скоростной снаряд буквально разрывает противника на части.

Разборка одноразовой камеры — это этап, с которого следует начать проявлять осторожность. Открывая корпус, старайтесь не прикасаться к элементам электрической цепи: конденсатор может сохранять заряд длительное время. Получив доступ к конденсатору, первым делом замкните его выводы отверткой с диэлектрической ручкой. Только после этого можно прикасаться к плате, не опасаясь получить удар током. Снимаем клеммы аккумулятора с цепи зарядки, выпаиваем конденсатор, припаиваем перемычку к контактам кнопки зарядки — она ​​нам больше не понадобится. Подготовьте таким образом не менее пяти плат для зарядки. Обратите внимание на расположение токопроводящих дорожек на плате: к одним и тем же элементам схемы можно подключаться в разных местах.


Второй приз за реалистичность занимает снайперская пушка Зоны отчуждения: на базе винтовки LR-300 электромагнитный ускоритель сверкает многочисленными витками, характерно гудит при заряде конденсаторов и поражает противника на колоссальных дистанциях. Артефакт вспышки служит источником питания.

Установка приоритетов

Выбор емкости конденсатора является вопросом компромисса между энергией выстрела и временем заряжания ружья. Мы остановились на четырех конденсаторах по 470 мкФ (400 В), соединенных параллельно. Перед каждым выстрелом около минуты ждем, пока светодиоды на зарядных цепях просигнализируют о том, что напряжение на конденсаторах достигло положенных 330 В. Ускорить процесс зарядки можно, подключив к зарядному несколько 3-вольтовых батарейных отсеков. цепи параллельно. Однако следует учитывать, что мощные аккумуляторы типа «С» имеют избыточный ток для слабых цепей камеры. Чтобы транзисторы на платах не выгорели, на каждую 3-х вольтовую сборку должно быть включено 3-5 цепей зарядки параллельно. На нашем ружье к «зарядкам» подключается только один аккумуляторный отсек. Все остальные служат запасными магазинами.


Расположение контактов в цепи зарядки одноразового фотоаппарата Kodak. Обратите внимание на расположение токопроводящих дорожек: каждый провод схемы можно припаять к плате в нескольких удобных местах.

Определение охранных зон

Никому не советуем держать под пальцем кнопку, которая разряжает батарею 400-вольтовых конденсаторов. Для управления спуском лучше установить реле. Цепь его управления подключена к 9-вольтовой батареи через спусковую кнопку, а управляемая цепь подключается к цепи между катушкой и конденсаторами. Поможет правильно собрать ружье принципиальная схема. При сборке высоковольтной цепи используйте провод сечением не менее миллиметра; для цепей зарядки и управления подходят любые тонкие провода. Экспериментируя со схемой, помните, что конденсаторы могут иметь остаточный заряд. Прежде чем прикасаться к ним, разрядите их коротким замыканием.


В одной из самых популярных стратегических игр пехотинцы Global Security Council (GDI) оснащены мощными противотанковыми рельсотронами. Кроме того, рельсотроны также устанавливаются на танки GDI в качестве модернизации. По степени опасности такой танк примерно такой же, как Звездный разрушитель в «Звездных войнах».

Подведение итогов

Процесс съемки выглядит так: включить выключатель питания; ждем яркого свечения светодиодов; опускаем снаряд в ствол так, чтобы он был немного позади катушки; отключите питание, чтобы при выстреле батареи не забирали энергию на себя; прицельтесь и нажмите кнопку спуска. Результат во многом зависит от массы снаряда. С помощью короткого гвоздя с обкусанной шляпкой удалось расстрелять банку с энергетиком, которая взорвалась и фонтаном затопила половину редакции. Затем пушка, очищенная от липкой соды, запустила гвоздь в стену с расстояния пятидесяти метров. А сердца любителей фантастики и компьютерных игр наше оружие поражает безо всяких снарядов.


Ogame — многопользовательская космическая стратегия, в которой игроку предстоит почувствовать себя императором планетарных систем и вести межгалактические войны с такими же живыми противниками. Ogame переведена на 16 языков, включая русский. Пушка Гаусса — одно из самых мощных оборонительных орудий в игре.

Энциклопедический YouTube

    1 / 2

    ✪ Тайна устройства мира обещает создание источника энергии небывалой мощности

    ✪ Олег Соколов о Египетском походе: Битва при Абукире, Каир и Дезейский поход

Субтитры

Принцип действия

Параметры ускоряющих катушек, снаряда и конденсаторов должны быть согласованы таким образом, чтобы при выстреле к моменту подлета снаряда к соленоиду индукция магнитного поля в соленоиде была максимальной, но при дальнейшем подлете снаряда, он резко упал. Стоит отметить, что возможны разные алгоритмы работы ускоряющих катушек. 9(2) \более 2)) U (\displaystyle U)- напряжение конденсатора C (\displaystyle C)- емкость конденсатора Время разряда конденсаторов

Это время, необходимое для полной разрядки конденсатора:

Т знак равно π L C 2 (\ displaystyle T = (\ pi (\ sqrt (LC)) \ over 2)) L (\displaystyle L)- индуктивность C (\displaystyle C)- емкость Время работы катушки индуктивности

Это время, в течение которого ЭДС катушки индуктивности возрастает до своего максимального значения (полный разряд конденсатора) и полностью падает до 0. Он равен верхнему полупериоду синусоиды.

Т знак равно 2 π L C (\displaystyle T=2\pi (\sqrt (LC)) L (\displaystyle L)- индуктивность C (\displaystyle C)- емкость

Стоит отметить, что в представленном виде последние две формулы нельзя использовать для расчета пушки Гаусса хотя бы по той причине, что в качестве снаряда движется внутри катушки, ее индуктивность все время изменяется.

Заявка

Теоретически можно использовать пушки Гаусса для запуска легких спутников на орбиту. Основное применение — любительские установки, демонстрация свойств ферромагнетиков. Также достаточно активно используется как детская игрушка или самодельная установка, развивающая техническое творчество (простота и относительная безопасность)

Созидание

Простейшие конструкции можно собрать из подручных материалов даже со школьными знаниями физики

Есть много сайтов, где подробно описано, как собрать пушку Гаусса. Но стоит помнить, что создание оружия в некоторых странах может преследоваться по закону. Поэтому перед созданием пушки Гаусса стоит подумать, как вы будете ее использовать.

Преимущества и недостатки

Пушка Гаусса как оружие имеет преимущества, которых нет у других видов стрелкового оружия. Это отсутствие снарядов и неограниченный выбор начальной скорости и энергии боеприпаса, возможность бесшумного выстрела (если скорость достаточно обтекаемого снаряда не превышает скорости звука), в том числе без смены ствола и боеприпаса , относительно малая отдача (равна импульсу вылетевшего снаряда, нет дополнительного импульса от пороховых газов или движущихся частей), теоретически большая надежность и в теории износостойкость, а также возможность работы в любых условиях, в том числе в космическом пространстве.

Однако, несмотря на кажущуюся простоту пушки Гаусса, использование ее в качестве оружия сопряжено с серьезными трудностями, главная из которых – большие энергозатраты.

Первая и основная трудность – низкий КПД установки. Только 1-7% заряда конденсаторов преобразуется в кинетическую энергию снаряда. Отчасти этот недостаток можно компенсировать применением многоступенчатой ​​системы разгона снаряда, но в любом случае эффективность редко достигает 27%. В основном, в любительских установках энергия, запасенная в виде магнитного поля, никак не используется, а является причиной использования мощных ключей (часто применяются IGBT-модули) для размыкания катушки (правило Ленца).

Вторая сложность — высокое энергопотребление (из-за низкого КПД).

Третья сложность (вытекающая из первых двух) — большой вес и габариты установки при ее малом КПД.

Четвертая сложность — довольно долгое время накопительной подзарядки конденсаторов, что вынуждает носить с собой гаусс-пушку (как правило, мощную аккумуляторную батарею), а также их высокая стоимость. Теоретически можно повысить КПД, если использовать сверхпроводящие соленоиды, однако для этого потребуется мощная система охлаждения, что приносит дополнительные проблемы и серьезно влияет на объем установки. Или используйте сменные конденсаторы батареи.

Пятая трудность заключается в том, что с увеличением скорости снаряда длительность магнитного поля при пролете снарядом соленоида значительно сокращается, что приводит к необходимости не только включать каждую следующую катушку многоступенчатой ​​системы заранее, но и увеличивать мощность своего поля пропорционально сокращению этого времени. Обычно на этот недостаток сразу не обращают внимания, так как большинство самодельных систем имеет либо малое количество катушек, либо недостаточную скорость пули.

В условиях водной среды использование ружья без защитного кожуха также серьезно ограничено — достаточно дистанционной индукции тока для диссоциации солевого раствора на кожухе с образованием агрессивных (растворяющих) сред, что требует дополнительного магнитного экранирования.

Таким образом, на сегодняшний день пушка Гаусса не имеет перспектив как оружие, так как значительно уступает другим видам стрелкового оружия, работающим на других принципах. Теоретически перспективы, конечно, возможны при создании компактных и мощных источников электрического тока и

Современные артиллерийские орудия представляют собой сплав новейших технологий, ювелирной точности поражения и повышенной мощности боеприпасов. И все же, несмотря на колоссальный прогресс, ружья 21 века стреляют так же, как и их прабабушки — используя энергию пороховых газов.

Электричество смогло поколебать монополию пороха. Идея создания электромагнитной пушки зародилась практически одновременно в России и Франции в разгар Первой мировой войны. В ее основе лежали работы немецкого исследователя Иоганна Карла Фридриха Гаусса, разработавшего теорию электромагнетизма, воплощённую в необычном устройстве — электромагнитной пушке.

раньше времени

Идея создания электромагнитной пушки намного опередила свое время. Тогда, в начале прошлого века, все ограничивалось опытными образцами, которые, к тому же, показывали весьма скромные результаты. Так французской модели едва удавалось разогнать 50-граммовый снаряд до скорости 200 м/с, что не могло сравниться с действующими в то время обычными артиллерийскими системами. Ее российский аналог — магнитно-фугасная пушка и вовсе осталась на чертежах. И все же главный результат — это воплощение идеи в реальное железо, а настоящий успех был вопросом времени.

Пушка Гаусса

Разработанная немецкими учеными пушка Гаусса представляет собой разновидность электромагнитного ускорителя массы. Пистолет состоит из соленоида (катушки) с расположенным внутри него стволом из диэлектрического материала. Он заряжается ферромагнитным снарядом. Чтобы заставить снаряд двигаться, на катушку подается электричество, создающее магнитное поле, благодаря которому снаряд втягивается в соленоид. Скорость снаряда тем быстрее, чем мощнее и короче генерируемый импульс.

Принцип действия пушки Гаусса

Преимуществами электромагнитной пушки Гаусса по сравнению с другими видами оружия являются возможность гибкого изменения начальной скорости и энергии снаряда, а также бесшумность выстрела. Есть и недостаток – низкий КПД, который составляет не более 27% и связанные с этим большие энергозатраты. Поэтому в наше время пушка Гаусса имеет больше перспектив как самодеятельная установка. Однако идея может получить вторую жизнь в случае изобретения новых компактных и сверхмощных источников тока.

Рельсовая электромагнитная пушка

Рельсовая пушка — еще один тип электромагнитной пушки. Рельсотрон включает в себя источник питания, коммутационную аппаратуру и две электропроводящие рейки от 1 до 5 метров, являющиеся одновременно электродами, расположенными на расстоянии 1 см друг от друга. В нем энергия электромагнитного поля взаимодействует с энергией плазмы, образующейся в результате сгорания специальной вставки при приложении высокого напряжения.

Принцип работы рельсотрона

Порох на большее не способен

Конечно, рано говорить о том, что время традиционных боеприпасов безвозвратно ушло в прошлое. Однако, по мнению экспертов, они достигли своего предела. Скорость выпущенного с их помощью заряда ограничена 2,5 км/с. Этого явно недостаточно для будущих войн.

Рейлганы больше не фантастика

В США полным ходом идут лабораторные испытания 475-мм рельсотрона разработки General Atomics и BAE Systems. Первые залпы чудо-оружия показали обнадеживающие результаты. 23-кг снаряд вылетал из ствола со скоростью, превышающей 2200 м/с, что позволит в перспективе поражать цели на расстоянии до 160 км. Невероятная кинетическая энергия поражающих элементов электромагнитных орудий делает ненужными метательные заряды, а значит, повышается живучесть расчетов. После завершения прототипа рельсотрон будет установлен на быстроходном корабле JHSV Millinocket. Примерно через 5-8 лет ВМС США начнут систематически оснащать рельсовыми орудиями.

Наш ответ

В нашей стране об электромагнитных пушках вспомнили в 50-е годы, когда началась сумасшедшая гонка по созданию очередного супероружия. До сих пор эти работы строго засекречены. советский проект под руководством выдающегося физика академика Л. А. Арцимовича, много лет занимавшегося проблемами плазмы. Именно он заменил громоздкое название «электродинамический ускоритель масс» на известное сегодня — «рельсотрон».

В России такие разработки еще ведутся. Сотрудники одного из филиалов Объединенного института недавно продемонстрировали свое видение высокотемпературного рельсотрона РАН. Для ускорения заряда был разработан электромагнитный ускоритель. Пуля массой в несколько граммов здесь смогла разогнаться до скорости около 6,3 км/с.

Как подключить однофазный электродвигатель через конденсатор: пусковые, рабочие и смешанные варианты включения

Как выбрать конденсаторы для пуска электродвигателя

Тиристоры и тиристоры, полупроводники и активы, электронные компоненты и полупроводники, Электрооборудование и материалы, бизнес и промышленность

  • 4x D238A / Д238А Кремниевый тиристор Русский Советский СССР НОВЫЙ

    5,23 $ 4,65 $ Купить сейчас

  • MCC170-16io1B IXYS THYRISTOR SCR MODULE ORIGINAL

    $491. 66 Buy It Now or Best Offer

  • 5pcs BTA24-600 TRIAC Thyristor 25A 600V ST BTA24-600B TO-220

    $6.07 Buy It Now

  • LOT of 5 (five) BTB12-800C 12A TRIACS

    $20.96 $13.62 Buy It Now

  • 5pcs BT136-600E BT136-600 TO-220 Triacs Чувствительные ворота NEW

    $1.93 Buy It Now or Best Offer

  • 5pcs BT139-600E BT139-600 ORIGINAL Triacs sensitive gate NEW

    $2.07 Buy It Now or Best Offer

  • Тиристор Siemens BSt H 05 120 5D

    $65,56 Купить сейчас или Лучшее предложение

  • 0498 $5.23

    Buy It Now

  • Halmar / Robicon 525Z-V-DIN NOS 25A SCR controler

    $40. 00 Buy It Now

  • Rca 2N4103 Silicon Thyristor Semiconductor Device 2Pin With Kc3B Hardware Pack

    $7.80 Buy It Now

  • New In Box 4 EA Infineon Technologies TT570N14KOF 1400V 570A dual SCR Thyristor

    $131.11 1 Bid 3d 5h

  • 5PCS 2P4M NEC T0-202 2A 400V SCR Thyristor GOOD QUALITY

    $3.02 $2.81 Buy It Now or Best Offer

  • 5pcs Brand New TYN1225 25A 1200V Unidirectional Thyristor Triacs TO-220

    $1.68 Buy It Now

  • *PREOWNED* GE General Electric 90E5

    Item 9046 397 213A8821P001 98357

    $203.22 Buy It Now or Best Offer

  • 5Pcs BTA41-600B Triac ST MICRO Thyristor BTA41600B STM 40A 600V TOP-3L Insulated

    $8. 69 Buy It Now

  • 144A9613P8 Thyristor Mfr Bsc

    $ 524,44 Купить его сейчас или лучшее предложение

  • 5pcs Dip Transistor TYN1225RG THYRISTOR SCR 1200V/25A

    98015015015015015015015.4015015015015015.40115015015015015015.0499 Купить его сейчас или лучшее предложение

  • 10PCS STMICROELECTRONICS BTA12-600 THIRISTOR TRIAC 600V 12A до 220AB-3

    $ 12.78 $

    $ 12.78 $

    $ 12.78 $ 110381 $ 12.78 $

    $ 12.78 $ . 5702 Thyristor Module ECG5702

    $131.11 Buy It Now

  • 100pcs DB3 DB-3 Diac Trigger Diodes DO-35

    $3.12 Buy It Now

  • Westcode 3-030455 Thyristor SCR

    $65. 56 Buy It Now

  • 20PCS BT136 BT136-600E BT136-600 4A Triac 600V TO-220

    $5.94 Buy It Now

  • 2PCS 5P4M SCR 400V 5A NEC Thyristor Новое хорошее качество

    $ 2,46 Купить его сейчас или лучшее предложение

  • 10PCS BT136-800E BT136 4.-2686 4.-2886 4.202686 4.-20086 4.-20086 4.-200136 4.-200136 4.-200136 4.-200136 4.-200136 4.986 4.986 4.986 4.986 4.986

    .
  • 10PCS.0498 $6.54

    Buy It Now or Best Offer

  • 100 PCS BT152-800R TO-220 BT152-800 Thyristor SCR 13A 800V Transistor

    $26.21 Buy It Now

  • 20 pcs MAC97A8 97A8 Logic level triac TO-92 NEW

    $1.68 Buy It Now

  • 10pcs New BT136-600E BT136-600 BT136 Triacs Thyristor TO-220 NAHA.

    hm

    $2.92 Buy It Now or Best Offer

  • 1 PCS BTA100-800B TO-4PT BTA100-800 BTA100800B 800V 100A Triacs Transistor

    $9.16 Buy It Now

  • 5PCS BTA16-800B Thyristor Triac 800V 16A TO- 220 BTA16-800 High Voltage

    $9.61 $7.38 Buy It Now

  • GE SCR Thyristor C20D / TO-48 Stud / 7.4A / 400v, w/Hardware, New Old stock

    $23.59 $14.15 Buy It Now or Best Offer

  • New Reliance Electric 701819-302AW Power Cube Rectifier Kit 701819-1ABK

    $91.71 Buy It Now or Best Offer

  • 1538A60H06 Выпрямительный диод SCR

    $360,55 Купить сейчас или Лучшее предложение

  • 2 шт.

    0381

    $3.74 Buy It Now or Best Offer

  • 1pcs 5P4M SCR 400V 5A NEC THYRISTOR New

    $1.42 Buy It Now or Best Offer

  • 4pcs STMicroelectronics BTA41- 600B Симистор 600В 40А

    15,08$ 13,27$ Купить сейчас

  • Тиристоры 30А 300В KY201L KU201L. Лот из 10 шт.

    6,56 $ Buy It Now

  • 20PCS BT131-600 600V 1A TO-92 Triac Transistor​s

    $3.26 Buy It Now or Best Offer

  • 25pcs DB3 Diac Bilateral Trigger Diode Bidirectional Thyristor DB -3 DO-35 DO-204

    $1.97 Buy It Now

  • MFC 55,90,110,160,500A 1600V SCR Rectifier Module Thyristor Module Power Module

    $180. 74 Buy It Now

  • Auma matic 101-25-12 thyristor unit k003.117

    $196.65 Buy It Now or Best Offer

  • 10 PCS Q8025L6 TO-220 Alternistor Triacs (6 A to 40 A) Transistors

    $11.79 Buy It Now

  • 20PCS BT169D BT169 Thyristor logic level TO-92 New

    $1.30 Buy It Now or Best Offer

  • 5pcs BT152-600R NXP Thyristor односторонний SCR 600V 20A до 220

    $ 6.07 Buy It Now

  • 25PS DB3 DIACRIGERIGERIGER-FIRIGRECE DIARIGRIGE DIACIGRIGE DIACRIGERIGERIGERIGERIGERIGERIGERIGERICE DIACIGRIGE DIACIGRIGE DIACIGRIGE DIAC3.

    $3.45 Buy It Now

  • 5Pcs BT136 BT136-600E BT136-600 4A Triac 600V TO-220 NEW

    $1. 89 Buy It Now or Best Offer

  • 10pcs BT136-800E BT136 4A 800V TO-220 Triac NEW

    $6.99 Buy It Now or Best Offer

  • 5PCS BTA16-600B 16A Triac SGS-THOMSON 600V TO-220

    $1.74 Купить его сейчас

  • 50pcs BT139-600E BT139-600 Оригинальные чувствительные к триака (

    $ 13,62 Buy It Now или Bet Best

    69505050505050505050505050505.7050505050505050505.7050505050505050505.705050505050505050505050505. SCR) Модуль

    $13.10 0 Bids or Buy It Now 1h 58m

  • 10pcs New BT136-600E BT136-600 BT136 Triacs Thyristor TO-220 NA.JA

    $3.08 Buy It Now или лучшее предложение

  • 50pcs DB3 Diac Bi-Rigectional Trigger Dyod SCR-транзистор

    $6. 54 Buy It Now

  • NOS TB-133-400-12 high speed power 400A 1200V thyristor triac tablet

    $100.95 Buy It Now

  • 10PCS BTA16-600B 16A Triac 600V до 220 Новый

    $ 3,13 $ 2,91 Купить его сейчас или лучшее предложение

  • Новые 20 PCS S4015L 400 V 15 AMP THYRISTOR THYRISTOR THYRISTOR..67

    Buy It Now

  • 20pcs MAC97A8 97A8 0.6A 600V Triac TO-92 Transistors

    $3.26 Buy It Now or Best Offer

  • 10Pcs BTA41-600B Triac ST MICRO Thyristor BTA41600B STM 40A 600V TOP-3L BTA41600

    $13.94 Buy It Now

  • 50PCS DB3 DB-3 Diac Trigger Diode DO-35

    $2.61 Buy It Now

  • 50pcs BT139-600E BT139-600 ORIGINAL Triacs sensitive gate NEW

    $14. 26 Buy It Now or Best Offer

  • TL4006 Qty2 SGS-THOMSON Silicon Controlled Rectifiers 3A 400V 400Hz

    $9.05 Купить сейчас

  • Тиристорный симистор 8A 400V To220 Mac228 Mac228A6G

    1,49 $ Купить сейчас

  • 5 НОВИНКА MAC7A8 97A8 Logic Level Triac to-92 M87

    $ 1,65 купить его сейчас

  • S6728GXH (Strom-B)-Toshiba, Gate Off Thiristor (GTO)

    999999999999999999999999999. or Best Offer

  • 50pcs 2P4M NEC TO-202 2A 400V SCR Thyristor

    $10.48 Buy It Now

  • Lots Of 4 Scr Silicon Control Rectifer

    $131.10 Buy It Now or Best Offer

  • IXYS MCC44-12io1B Thyristor/SCR Module 2x1200V 50A TO-240AA AC/DC Motor control

    $22. 16 Buy It Now

  • 10PCS 2P4M NEC T0 -202 2A 400V SCR Thyristor NEW

    $2.16 Buy It Now or Best Offer

  • 5PCS 2P4M NEC T0-202 2A 400V SCR Thyristor 2P4M IC NEW

    $1.93 Buy It Now or Best Offer

  • STMicroelectronics Triac 25A 700V TOP-3 Itsm 50Hz: 250A BTA26-700B

    $3.00 Buy It Now

  • 2Pcs Bta12-600B Bta12 Triac 600V 12A TO-220AB #1400

    $ 2,24 Купить его сейчас

  • 25A 1000V Стало0499 or Best Offer

  • (1) Unitrode High Power Pin Diode 4-40 Thread

    $65.54 $58.99 Buy It Now

  • 2pcs MAC635-8 Motorola Triacs Silicon Bidirectional Thyristor 25A Semi Bridge

    $ 39,32 Купить его сейчас

  • 5 PCS BTA41-700B TO-247 BTA41/700 BTA41700B 700V 40A TRIACS Tranistor

    $ 5. 233333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333н.0006

  • 50PCS DB3 DIAC Bi-directional Trigger Diode NEW

    $2.60 Buy It Now or Best Offer

  • 5Pcs BTA26-600B Triac ST MICRO Thyristor BTA26600B STM 26A 600V TOP-3L Insulated

    $7.38 Buy It Now

  • (1 Pc) 2N3228 (Same As Nte5511) Nsn# 5961-00-078-8595 Thyristor To-66

    $13.05 Buy It Now or Best Offer

  • 2Pcs BT137-600E TO-220 600V 8A Triacs Thyristor M for Arduino RPI & PIC MC #302

    $3.24 Buy It Now

  • Qty 5 pcs Littelfuse Q8008L5 Thyristor TRIAC 800V 8A T/ H TO-220 Изолированная вкладка

    $ 6,56 Купить его сейчас

  • (5 шт.

    Сейчас or Best Offer

  • 10PCS BT139-800E BT139 16A 800V Triac Transistor TO-220

    $6.54 Buy It Now or Best Offer

  • 10pcs 2P4M NEC TO-126 2A 400V SCR Thyristor

    $1.64 Buy It Now

  • C106M Thyristor SCR 600V 20A 3 Pin To-225 ( LOT OF 10)

    $6.54 Buy It Now or Best Offer

  • 10PCS TYN1225 1225 1200V 25A TO-220 Unidirectional thyristor

    $4.58 Buy It Now or Best Offer

  • International Rectifier 143 318 020 Thyristor Rectifier

    $19.67 Buy It Now или Лучшее предложение

  • 20 шт. TYN812 12A 800V TO-220 Однонаправленный тиристор NEW

    $14,99 Купить сейчас или Лучшее предложение

  • 10pcs BT136-600E BT136 Triac 600V Sensitive Gate bi-directional switching 4A US

    $11. 31 Buy It Now

  • DO5 DO-5 D05 Diode/SCR/Thyristor ceramic insulators ring mica 17x7x2mm, 10pcs

    $3.67 Buy It Now

  • 5pcs BT138-600E BT138-600 BT138 600V 12A Triacs TO-220

    $2.20 Buy It Now

  • Scr100 Scr-100 Thyristor Scr Analyzer Пик Атлас

    $196.40 Buy It Now

  • 5PCS 2P4M NEC T0-202 2A 400V SCR Thyristor 2P4M IC

    $1.95 Buy It Now or Best Offer

  • 10pcs TIC106M — Thyristor 5A 600V THTC106M Новое хорошее качество

    $ 5,23 купить его сейчас или лучшее предложение

  • (5 шт) S4008L TECCOR THYRISTOR SCR 400V 3-PIN (3+TAB) TABABATE-220AB IS-OLATED TABRATED-220AB TECCOR THYRISTOR 400V 3-PIN (3+TAB).

    0381

    $9.11 Buy It Now or Best Offer

  • 5PCS 2P4M NEC T0-202 2A 400V SCR Thyristor NEW

    $1.94 Buy It Now

  • 5PCS BT136-600 BT136- 600E TRIAC 600V 4A TO220AB New

    $1.91 Buy It Now or Best Offer

  • 2 PCS LT1074HVCT7 TO-220-7 LT1074HV CT7 Voltage regulator

    $13.10 Buy It Now

  • 10PCS BT152-600R BT152 TO-220 Thyristor SCR

    $3.41 Buy It Now

  • 10PCS BTA16-800B BTA16 16A 800V Triac TO-220

    $5.99 Купить его сейчас или лучшее предложение

  • T600141804BT Стадью PHSE PHSE CTRL MOD 1400V 175A

    $ 196.67 или BES0494

    ЛОТ 5 (пять) BT137-600E TRIAC SENSITIVE GATE.

    Как сделать музыку на светодиодах своими руками

    Навел ниже принципы схемы и статьи на тему «красочная музыка» на сайте радиоэлектроники и сайте радиохоб.

    Что такое «красочная музыка» и де це застосовывается, принципы построения схем автономных хозяйственных построек, как расшифровывается термин «красочная музыка».

    Выложу две простые схемы CMU. Первый для этого был выбран богато, его повторяли многие радиолюбители и не требовали никакой зарплаты. Схема выбрана на шести транзисторах типа КТ315,їх, очевидно, можно заменить и другими… Описана просто, легко повторяя цвето-музыкальную установку на симметричных тиристорах и осветительных лампах обогрева, как умеешь використ для освещения зала или дансмайдана. Было сказано о цветомузыке… Эту музыкальную приставку можно сравнить с большой интенсивностью освещения лампами, но в то же время: на кожном канале можно включать лампы, розраховани На напряжение 220 В (один или килек), или низковольтные, втыкал в гирлянду на 220 В. Загала герметичность… Схема простой цветомузыкальной приставки для роботов с ламповым радиоприемником, сабвуфер или магнитофон. Содержит минимум деталей и не складывается при хранении, хороший вариант для радиоаматоров-початковцев. Подключите її к вторичной обмотке выходного трансформатора. Для живости використовуєтся… Схема окраски музыки, принцип роботизированной установки основы на делении спектра звукового сигнала по частоте. Чтобы добиться большего расширения того богатства красочной малышки, вместо широко развернувшейся трехцветной системы в нее была посажена хотириколирна (красная, желтая, синяя и фиолетовая). сопровождение скорой помощи. Гашение светильников отопления в нужном направлении должно производиться в прожекторах с цветными светофильтрами, направляя их… динамические диапазоны яркость света светильников равна звуковому сигналу, а также подбор каналов светокомпенсации без каких-либо специальных электронных устройств. Натяжение кожи с трех основных каналов… Самостоятельная музыка на симисторах, схема с описанием деталей для самостоятельной подготовки. Симисторы представляют собой симметричные тиристоры, работающие при любой полярности напряжения на аноде. Пятна зловония в бутовых регуляторах света УРП-0,2-1. Установка трехканальная. Сигналы звуковой частоты поступают на вход через подвижный трансформатор Т1, который также выполняет функции… Хочу представить свою цветомузыкальную приставку, подобранную на двух синхронных двухколесниках-дильниках (кожаные фонари на основе четырех D-триггеров), есть микросхема К56.Е Данная конструкция легкодоступна для повторения, микросхему К561ІЕ10 еще можно купить в радиомагазинах, а радиолюбители легко найдут ее при наличии… Генерируемые ими сигналы можно формировать декильком с осветительной фурнитурой , передразнивая их випадковым чином. И все же, пора не стоять на месте, а новые технологии, строя возродить «музыку красок» на новый лад. Ось, например, трехцветные световые RGB-гирлянды или гирлянды… Нарисована схема простой автономной трехканальной цветомузыкальной установки с микрофоном для реакции на звук в ведущем. Приставка «подключена» к акустическому оборудованию, так вот, на входе стоит розовый микрофон, и можно принимать музыку без середины в комнате, де зря… Трехцветную световую линию в целом можно проигрывать как экран цветомузыкальной инсталляции. Достоинство RGB-световой линейки заключается в том, что ее можно разукрасить как обычную, как матовый экран, так, например, повесить гирляндой на новую ялинку. Схема цветомузыкальной установки… Цей Прияє типичная аналоговая светомузыкальная приставка, очень тихая, которая славилась большой популярностью в 80-90 и незаслуженно забыт сегодня. Входной сигнал через отдельный трансформатор поступает на пару активных фильтров, которые распределяют сигнал на пару… Принципиальная схема самодельной цветомузыки на три канала, она на базе декодера тона LM567, для коммутации використан опто-ключи S202S02. Пик популярности цветомузыкальных инсталляций приходится на 80-е годы прошлого века. Нини о них как будто забыла о них. И все равно час не стоит… Схема светомузыки на светодиодах, простая конструкция на микросхемах К561ІЕ16, К176ИЕ4 для радиоаматоров-початковцев. Для большинства колонок светомузыкальные инсталляции будут основаны на фильтрах, разделяющих входной аудиосигнал на шпроты смога. Попотеем на выходе из кожи з_ смог є ключ… Cicavius ​​автономная насадка, меняющая цвет свечения света таким образом, чтобы он соответствовал частоте звукового сигнала склада. Эта привязанность не то же самое, что мир цветной музыки, к тому, что мы практикуем по-другому. На цветомузыкальных инсталляциях у входа… Добрый день, радиолюбители. Эта статья подтвердила зачатки безличной пищи, приписываемой ионофонам различных типов, после публикации серии статей на интересующие темы. Особенно частыми были источники питания ламповых ионофонов и их дальнейшее развитие. В радиолюбительской литературе представлен широкий выбор вариантов светодинамических установок (СДУ). Здебільих можно разделить по принципу работы на две разные группы: те или перемычки гирлянд (лихтаров), которые прцюют в виде тактового генератора для поющей программы… Добрый день, Шановні радиоаматоры. Сегодня я хотел бы продолжить небольшой цикл статей, посвященных ионофонам, следя за численным прогрессом еды, наступившим после публикации предыдущих статей на эти темы. Пропонированный вариант ионофона — это, по сути, проложенная версия.

    В этой статье мы поговорим о музыке красок. Кстати, на кожу радиолюбителей-початков, да и не только, в свое время свалили необходимость подбирать цвет музыки. Что это такое, я думаю, видно каждому — более простое кажущееся, це создание визуальных эффектов, меняющихся в музыкальном ритме.

    Та часть цветомузыки, как вибрация света, может воспроизводиться на тусклых лампах, например, в концертной обстановке, так как цветомузыка необходима для домашних дискотек, ее можно воспроизводить на специальных розжарюванных лампах 220 вольт , а так как планируется цвет музыки, например как моддинг компа, для повседневной музыки можно виконать на светодиодах.

    В остальное время, с появлением в продаже световых линий, появляется все больше и больше толп цветных и музыкальных приставок с разнообразными такими светодиодными линиями. В любом случае, для складывания Цвета Музыкальных Установок (сокращенно КМУ) нужен сигнал, в роли ёго может выступать микрофон из выбранных декильком каскадов подсилувача.

    Этот же сигнал можно взять с выхода линии добавлю, звуковой карты компьютера, с выхода мп3 плеера и т.д., в таком случае нужен еще и коммутатор, например два каскада на транзисторах, для чего мне нужно использовать транзисторы КТ3102. Схема подсиловача показана на шагающем ребенке:

    Пидсилювач — схема

    Далее наводится схема одноканальной музыки с фильтром, который работает параллельно с субсилювачем (подробнее). В этой схеме светодиод светит под бас (низкие частоты). Чтобы сделать сигнал равным сигналу в музыкальной цепи, цвета передач меняют изменением резистора R6.

    Установить и проще музыкальные схемы, так можно выбрать початок, на 1 транзисторе, перед этим не надо перебарщивать, одна из этих схем показана чуть ниже:

    Цветомузыка на транзисторах

    Схема пайки разъемов штекера Jack 3. 5 указана на степпинге:

    Почему-то нет возможности подобрать передний переключатель на транзисторах , можно заменить на трансформатор, который повысит как выключатель. Такой трансформатор отвечает за то, чтобы видеть напряжение на обмотках 220/5 Вольт. Обмотка трансформатора с меньшим числом витков подключается к звуковому разъему, например магнитола, параллельно с динамиком блок питания отвечает за видя напряжение как минимум 3-5 ватт. Обмотка с большим количеством витков подключена к входу музыки.

    Зрозумило, цвет музыки не только одноканальный, может быть 3, 5 и более насыщенно-канальный, если скин светлый, или мигает светящаяся лампочка когда частоты в своем диапазоне. В любом случае диапазон частот определяется выбором фильтров. На обидной схеме трехканальная цветомузыка (как я недавно выбрал) в качестве фильтра есть конденсаторы:

    Если мы хотели выиграть в остальной схеме не просто светодиод, а световая линия, то в схеме рядом взять токовые резисторы R1, R2, R3. Как правило, линия или свет викорированы RGB, это вина виконана от светящегося анода. Так же планируется подключение световых линий большого возраста, для управления линией, рядом останавливающих пот транзисторов, установленных на радиаторах.

    Итак, так как световые линии застрахованы на всю жизнь от 12 Вольт, то понятно, что жизнь на цепи должна быть до 12 Вольт, и жизнь можно стабилизировать.

    Тиристори в цветомузыке

    Доси статти розповидаллось только о цветомузыке дополнений на светодиодах. В связи с необходимостью подбора КМУ на лампах обогрева, то для управления яркостью ламп необходимо будет останавливать тиристор. Что такое тиристор? Трехэлектронная токопроводящая насадка Ce, которая может подойти Анод , Катод и Железный электрод .

    Тиристор КУ202

    Тиристор Радянского КУ202 изображен на маленьком. Тиристоры, так как планируется перетягивать винчестеры, так же необходимо работать на теплоснабжение (радиатор). Как малютку, тиристор можно срезать с гайки и прикрутить аналогично жестким диодам. Современный импорт просто фиксируется фланцем с отверстием.

    Одна из таких цепей на тиристорах наведена выше. Это схема трехканальной музыки с подвижным трансформатором на входе. При различном подборе аналогов тиристоров, следующее, на что стоит обратить внимание, это максимально допустимое напряжение тиристоров, в нашем случае у КУ202Н 400 вольт.

    Аналогичная схема цветомузыки направлена ​​на малыша; Также в системном блоке может воспроизводиться музыка на светодиодах. Я выбрал такую ​​трехканальную музыку с подсилювачем на корпусе перед сидиром. Когда этот сигнал был взят со звуковой карты компьютера за дополнительный сигнал, оказалось, что активна акустика и музыка цветов. Регулировка равного сигнала передавалась как дикая, поэтому по каналам было нормально. Передний блок питания и цветной музыки были запитаны в виде розового молекса на 12 Вольт (желтый и черный дротики). Схемы предусиленной и трехканальной музыки были выбраны для них более четко. Используют и другие схемы музыки на светодиодах, например она тоже трехканальная:

    Цветная музыка на 3-х светодиодах.

    В этой схеме, на вид, который я выбираю, викоризуется в каналах средних частот и индуктивности. Для тех, кто хочет сделать проще, наступлю на схему на 2 канала:

    Если выбрать музыку на лампах, то можно будет выиграть светофильтры, чтобы можно было в своей комнате , как самоуверенный так и купил. Светофильтр показан на маленьком ниже, который продается:

    Активные любители цветовых эффектов выбирают насадки на базе микроконтроллеров. Ниже представлена ​​схема чоти-канальной музыки на МК AVR tiny 15:

    Микроконтроллер Tiny 15 в этой схеме можно заменить на tiny 13V, tiny 25V. Я оглядываюсь и хочу сказать себе, что музыка на лампах играет по типу цветной музыки на светодиодах, потому что лампы более инертны, меньше светят. А для самостоятельного повторения можно порекомендовать следующую ось

    Большинство людей слушают музыку с большим удовольствием, победив такое разнообразие аппаратуры. Довольно часто винят в этом бажання силы її положительный настой. Одним из таких методов является музыка на диодах, виконана на специальных пультах. С помощью диодов звуковых эффектов они раздувают звук других забарвлення, положительно плюя на эмоциональный настрой слушателей. Подобная радиоэлектронная техника звучит как готовая, но для наглядности схемы певческие знания и навыки вполне можно заготовить своими руками.

    Принцип ди музыки на светодиодах

    В основе схемы роботизированной кожи для задания цвета музыки лежит физический принцип привязки к частоте преобразований музыки. Затем он передается по другим каналам и управляется подключенными светильниками. В этом ланцете показаны основные музыкальные характеристики с элементами цвета, они как бы стоят один в один и работают на взаимную связь. Этот принцип должен служить основой всех радиоэлектронных схем в музыкальном зале, в том числе и созданных самостоятельно.

    Большинство цветов гама включают как минимум три разных цвета, например, красный, зеленый и синий. Использование безличных комбинаций, создание последовательных изменений, к тому, что схема выбрана нормально, обовязково даст плохой эффект. Для этого охвата сигнал подразделяется и обрабатывается на низких, средних и высоких частотах О. Разработано для дополнительных специальных фильтров LC и RC, которые устанавливаются в глубинной фурме системы светового цвета.

    Узнать параметры пения, победившие при настройке фильтров, которые используются в высокочастотном шуме и пропускают звон только на выбранном звуковом диапазоне:

    • ФНЧ — фильтры НЧ. Частота проходящих через них трещин достигает 300 Гц, а светлое джерело может иметь красный цвет.
    • ФСФ — СЧ-фильтры. Здатни проходят коливання с частотой от 250 до 2500 Гц, цвет джерела светло-желто-чи-зеленый.
    • HPF — фильтры высоких частот, пропускающие свыше 2500 Гц и работающие сразу от синего света.

    Отдельные частоты контура троха перекрывают друг друга, что дает возможность создавать разные цвета в процессе работы. Основные цвета, перечисленные выше, не имеют принципиального значения, их можно заменить другими – наиболее подходящими для конкретной ситуации. В некоторых случаях конечный результат значительно переворачивает оценку завдяков нестандартных цветовых решений.

    Схемы простые и разборные

    Знакомство с нотами самых красок показывает самую простую схему. Как правило, такая приставка строится из минимального количества элементов — всего один светодиод, один резистор и один транзистор. Живлення здійснюєтся через постійне жерло струма на 6-12В.

    Избранник выглядит как красочная музыка на светодиодах с возвышенным каскадом, который дополняется ярким излучателем. Основной сигнал задается амплитудой, которая меняется, и частотой, которая уходит в базу. Когда частота установленного порогового значения перекрывается, транзистор выключается. В этот момент на свет появляется еда и тут же спалается вино.

    Така простой цвет музыки можно выбрать по застосуванням, пока не понадобится силовой транзистор. Істотный недолик дана сбирка поля в приной залежности и равна звуку и частоте мигания лампочек. Тобто, самая эффективная система отработки субтримки меньше единицы, самое жизнеспособное ровное звучание. С уменьшением плотности моргать будет легче, а на высоких равных звук станет ярким.

    Датский малыш легко берется за трехканальный звуковой чейнджер, который прячется в более складных схемах. Этот тип нуждается в живом напряжении 9вольт, что обеспечивает нормальное горение лампочек в выходных каналах.

    Для складывания схемы из трех каскадов необходимо запастись транзисторами КТ315 или их аналогами КТ3102. Для авантюризма, легкости разных цветов. Вспомогательная функция управляется понижающим трансформатором, на дополнительных резисторах регулируются световые всплески, а умные фильтры пропускают через себя разные частоты.

    Qiu схему музыки на светодиодах можно сделать еще больше. Нам необходимо возиться с яркостью света, который добавляется для огня, греется включение маленьких лампочек в ланцете 12 вольт. А здесь схема дополнена управляющими тиристорами, а жизнь всего здания строится через трансформатор.

    Використанны световой линии

    Схема цветомузыки з световой линии RGB работает от напряжения 12 вольт. У меня высший ранг будут обсуждаться основные параметры наиболее важных опций. Цей пристрий может исполняться в разных режимах- как световой аксессуар или цветомузыкальное сопровождение.

    Увімкненный режим музыкального цвета здійснюєтся за помощью микрофона, бесконтактным способом. В момент перехода в режим освещения все имеющиеся светильники сразу включаются на полную мощность. Переход с одной станции на другую отмечается специальной перемычкой, за которую переводится плата.

    Порядок работы схемы следующий:

    • Основной сигнал поступает через микрофон, на который виконуется переработка звука колива фонограммы. Пока сила снимаемого сигнала, которая должна быть в цветомузыкальном оформлении, незначительна, ее необходимо форсировать. Для чего используется транзистор или специальный подшипник.
    • Затем дайте запуститься автоматическому регулятору, который снизит гул звука в установленных рамах. Один час звук готов к фартингу.
    • Для дополнительной помощи фильтров сигнал разделен на три склада;
    • Например, во всех случаях усиление сигнала бренчания должно быть усилено после дополнительной подготовки от запирания транзисторов, выполняющих функции ключа.

    Основные части и узлы

    Перед тем, как подготовить аппаратуру для музыки в цвете своими руками, необходимо заранее подготовить все детали и узлы. В схеме быстродействие меньше постоянных резисторов с диапазоном напряжений 0,125-0,25 Ом. Корпуса элементов схемы маркируются специальными соединителями, на которых указывается номинал опоры. Додатково використовуються субстроювальни резисторы R7, R10, R14, R18. Вонючие могут добывать разные виды Единственным плюсом у них является возможность крепления на доску, что выгодно для складывания.

    Конденсаторы рассчитываются по рабочему напряжению от 16В и от. По цветовой музыке они тоже могут быть победными, будь они характерны для этих хозяйственных построек. Хотя узнать конденсатор с требуемыми параметрами невозможно, допускается параллельное соединение двух других меньшей емкости, что в сумме даст необходимые показания.

    Зроблена цветовая музыкальная схема без диодного моста не обойтись. Назовите VIN для рабочего бренча до 200 мА и напряжения 50 вольт. Для емкости готового корпуса можно ускорить деку с помощью взятых диодов, которые можно выпрямить, и смонтировать их для наглядности на маленькой-маленькой пластине.

    Основными цветами света являются красный, зеленый и синий. Їхня загальная колість определяется с розеткой на один канал — 6 шт. Потребуются стандартные транзисторы с индексом распознавания. Стабилизатор напряжения с артикулом 7805 продается на 5В, а на 9В может иметь маркировку 7809. Для наглядности подобрана музыка красок на плате Ардуино и светодиодах.

    Создание музыкального центра с музыкальными красками создается из разных видов роз и трех контактов. Оставшаяся часть сворачивания служить трансформатором, который отвечает за важнейшие параметры матери по напряжению.

    Установка цветомузыки в автомобилях

    Цветомузыка присутствует не только в домашнем сознании. Сразу куча власников в машинах ставится от магнитол. В случае необходимости система работает как подсвёртывание в середине салона. Для установки подобного типа освещения также предусмотрены светильники, размещенные на стеле рядом с конфигурацией «Рассветное небо». Такой вариант часто встречается не только в автомобилях, но и в конструкциях подвесных квартир и частных кабин.

    Схема размещения дана при решении задач, как способ создания музыки от источников света можно использовать використан в разных вариантах. На самом деле, церемониальный расклад состоит из светлых диодов и се- вейных конфигураций и довильной формы. Лампочки, застрявшие в цепи, могут вызвать разницу в тусклости света. Поэтому звезды, которым имитируют светодиоды, становятся яркими и туманными. Эффективность освещения большого мира лежит на фоне покрытия стелы в салоне автомобиля или квартиры.

    На момент установки системы музыки на светодиодах своими руками в процессе установки придется подтягивать стелу. Необходимо тщательно подобрать необходимые детали, а затем аккуратно смонтировать их в единое целое. В случае каких-либо поломок, есть возможность разобраться с помойками в салон и исправить помойки. Поэтому после завершения складывания последовательности обвязково проверяется практичность установленного оборудования.

    После того, как музыка красок выбрана, светильник вставляется в отверстие стелы и закрепляется в спасительной стороне на дополнительный клей. Также необходимо продумать дополнительное усиление стабилизатора напряжения и вымикача.

    Конструктивно, будь то цветомузыкальная (светомузыкальная) установка, она состоит из трех элементов. Блок управления, блок усиления натяжения и внешний оптический удлинитель.

    В качестве оптического аксессуара можно добавить гирлянды, можно украсить при виде экрана (классический вариант) или поставить электрические лампы прямого света — прожекторы, фонари.
    То есть уместно убедиться, что вы можете создать набор световых эффектов.

    Блок усиления потоотделения — с.п.д. (подсил.) на транзисторах с тиристорными регуляторами на выходе. p align=»justify»> От параметров элементов використанционного вида лежит отметка в жерел света выходного оптического подстроя.

    Блок управления регулирует интенсивность светового и цветового рисунка. В складных специальных установках, которые используются для оформления сцены в течение часа разного рода представлений — цирковых, театральных и эстрадных, управление этим блоком осуществляется вручную.
    Очевидно, необходима судьба как минимум одного, а максимум — группы светотехников.

    Если блок управления управляется без музыкального посредника, работая по какой-либо заданной программе, то цвето-музыкальная установка соблюдается — автоматически.
    Саму разновидность «цветомузыки» должны подобрать своими руками конструкторы-початковцы-радиолюбители, с натяжкой 50 оставшихся лет.

    Простейшая (и популярная) схема «цветомузыки» на тиристорах КУ202Н.


    Это самая простая и, пожалуй, самая популярная схема цветомузыкальной приставки, на тиристорах.
    Тридцать лет назад я впервые танцевал рядом с той самой «светомузыкой», которая работает. Я выбрал своего одноклассника, чтобы помочь моему старшему брату. Цебула ця схема. Беспрецедентным преимуществом является простота с очевидным разделением режимов работы всех трех каналов. Лампы мигают не одновременно, красный канал низких частот мигает размеренно в ритме барабанов, средний — зеленью в диапазоне человеческого голоса, высокочастотный синий реакция на все тоньше — мерцание и їст .

    Недолік один — необходимый фронтальный сброс давления на 1-2 Вт. Моему товарищу довелось включить свою «Электронику» «по-настоящему», чтобы получить твердую руку. Я построю робота. Являясь входным трансформатором, був використаны понижающий тр-р от радиооточки. Зам нового может використовувать малогабаритный ли понижающий транс. Например, с 220 до 12 вольт. Просто подключите его к правой стороне пачки — с низковольтной обмоткой на входе блока питания. Резисторы не менее, мощностью 0,5 Вт. Конденсаторы также можно использовать как замену тиристорам КУ202Н, можно взять КУ202М.

    Схема «цветомузыки» на основе тиристоров КУ202Н, с активными частотными фильтрами и силовым потоком.

    Схема признана для работы линейного звукового выхода (легкость ламп заключается в равной плотности).
    Посмотрим на отчет, вроде работает.
    Звуковой сигнал поступает с выхода линии на первичную обмотку разветвительного трансформатора. Со вторичной обмотки трансформатора сигнал через регулируемые резисторы R1, R2, R3 поступает на активный фильтр.
    Для настройки окисной работы нужна отдельная регулировка, приложу, с дорожкой вибро выравнивания сияния, кожи трех каналов.

    Для дополнительных фильтров посылает сигналы на частоту — по трем каналам. На первом канале переходите к наименьшей части сигнала — фильтр отсекает все частоты выше 800 Гц. Подстройка фильтра требуется для вспомогательного опорного резистора R9. Номиналы конденсаторов С2 и С4 в указанной схеме 1 мкФ, но практика показала, что они имеют большую емкость, по крайней мере, до 5 мкФ.

    Фильтр другого канала настроен на среднюю частоту — примерно от 500 до 2000 Гц. Подстройка фильтра требуется подстроечным резистором R15. Номиналы конденсаторов С5 и С7 в указанной схеме 0,015 мкФ, а емкость еще больше увеличена, до 0,33 — 0,47 мкФ.

    Третий, высокочастотный канал проходит более 1500 (до 5000) Гц. Подстройка фильтра требуется для вспомогательного опорного резистора R22. Номиналы конденсаторов С8 и С10 для указанной схемы 1000пФ, но емкость выше, до 0,01мкФ.

    Далее сигналы скин-канала детектируются (победа немецких транзисторов серии D9), усиливаются и подаются на оконечный каскад.
    Оконечный каскад строится на герметичных транзисторах или на тиристорах. На этот случай стоят тиристоры КУ202Н.

    Дали оптическую насадку, дизайн и современную лечь по фантазии конструктора, а начинку (лампы, светодиоды) — по рабочему напряжению и максимальной герметичности выходного каскада.
    В нашем случае имеем греющие лампы 220В, 60Вт (например, установить тиристор на радиатор — до 10 шт на канал).

    Процедура выбора схемы.

    О деталях вложения. Транзисторы
    КТ315 можно заменить другими кремниевыми транзисторами n-p-n с коэффициентом статической прочности не менее 50. Постоянные резисторы — МЛТ-0,5, заменители и подконструкции — СП-1, СПО-0,5. Конденсаторы — любые.
    Трансформатор Т1 с коэффициентом 1:1, так что можно обыграть его с приемлемым количеством витков. При самостоятельной подготовке можно намотать магнитопровод Ш10х10, а обмотки намотать проводом ПЭВ-1 0,1-0,15, 150-300 витков кожи.

    Место диода на срок службы тиристоров (220В) выбирать в зависимости от напряжения передачи напряжения, не менее — 2А. Сколько лампочек на кожном канале увеличивают — в зависимости от роста струпа, который затихает.
    На срок жизни транзисторов (12в), можно викорировать любой блок стабилизации жизни на рабочий ток не менее — 250 мА (а короче — больше).

    На обратной стороне скин канала музыки подобран на макетной плате.
    При этом сбор начинается с выходного каскада. Зибрав выходной каскад, пересмотрите его промежуточность, подав от него сигнал о достаточном равенстве.
    Если этот каскад работает нормально, выберите активный фильтр. Дали — пересматривают новую предысторию случившегося.
    В итоге после тестирования возможно — действительно рабочий канал.

    В таком же порядке необходимо выбрать все три канала. Подобное занудство гарантирует безумное качество изготовления Добавлю после «доводочной» подборки на монтажной плате, как будто робот производился без прощения и из выборки «испытательных» деталей.

    Возможен другой вариант (для текстолита с односторонней фольгой). Как правило, в каналах самых низких частот используют конденсаторы большей емкости, которые можно заменить размыкателями и проводниками. Застосування текстолита с двусторонней фольгой может быть технологическим вариантом — дополнительно избавиться от накладных проводов-перемычек.

    Допускается выбор любых материалов на стороне для наглядности отправки на сайт умеет читать схемы и практиковаться с паяльником. На статистике мы можем увидеть как практикуется музыка на светодиодах, основные рабочие схемы, на основании которых можно выбрать самостоятельно приготовленные насадки, а в провинции выбрать готовые на примере.

    Музыка основана на каком-то принципе

    В основе цвето-музыкальных установок, победоносный метод частотной смены музыки и її передачи, при виде окремих каналов, херуват с джерел света. В результате оказывается, что основные музыкальные параметры зависят от работы цветовой системы. Заложена схема по какому причепу, для какой музыки подобрать на светодиодах своими руками.

    Как правило, для создания цветовых эффектов используется не менее трех разных цветов. Це может быть синим, зеленым и красным. Смешиваясь в разных сочетаниях, с разной тривиальностью, смрад здания создает атмосферу веселья.

    Раздать сигнал низкой, средней и высокой чистоты, построить LC и RC фильтры, установить сам смрад и настроить на цветную музыкальную систему от подсветки источников света.

    В настройках фильтра установлены следующие параметры:

    • до 300 Гц на фильтре низких частот, как правило, красного цвета;
    • 250-2500 Гц для средних, зеленых цветов;
    • все выше 2000 Гц трансформирует ВЧ фильтр, как правило, при наличии робота синего света.

    Подол на частотах выполнять с небольшими перекрытиями, это необходимо, для подбора разных цветов, с роботизированной насадкой.

    Выбери цвет, в этой схеме музыки нет принципов, а с бажанном можно на свое усмотрение вышивать светлые тона разных цветов, менять местами и экспериментировать, забора быть не может ни один. Разная частота окрашивания в случаях нестандартных цветовых решений может напрямую влиять на качество результата.

    Регулировать имеющиеся и такие параметры схемы, как количество каналов и их частоту, для чего можно делать висновки, какую музыку можно воспроизводить в цвете большое количество светодиодов разных цветов, и можно индивидуальное регулирование кожной из них по частоте и ширине канала.

    Что нужно для музицирования

    Резисторы для красочной музыки, влажные вибрационные, могут быть только победно быстрые, с напряжением 0,25-0,125. Вспомогательные резисторы можно переместить немного ниже. Смуги на теле показывают размер опоры.

    Также в схеме есть резисторы R3, а субстроювальни R — 10, 14, 7 и R 18 независимо от типа. Большое подспорье, возможность установки на доску, которая застосовывается под час складывания. Первый вариант легкой цветной музыки собирался из комплектующих зминого типа со значением СПЗ-4ВМ и импортно-подстроечными.

    Что касается стоимости конденсаторов, то необходимо викоризовать детали с рабочим напряжением 16 вольт, не меньше. Типа може бути бэ-якы. Если поиск конденсатора С7 затруднен, можно подключить параллельно, два поменьше, чтобы получить нужные параметры.

    Конденсаторы С1, С6 устанавливаются в цепи светомузыки, в связи с конструкцией 10 вольт, например С9-16В, С8-25В. В качестве замены старых конденсаторов Радиан, их планируется заменить на новые, импортные, тогда помните, что они могут запоминать знаки, необходимо заранее указать полярность конденсаторов, чтобы их можно было установить, в противном случае можно поменять схему.

    Даже для подготовки музыки требуется однодневное пространство, с напряжением 50 В и рабочим барабаном, близким к 200 мА. В случае, если нет возможности установить готовый город, можно построить из декилькох диодов, ради добра можно за отдельную плату привести в порядок и установить кремо со стоповера, заплатив меньшую сумму.

    Параметры диодов подобраны аналогично установленным на заводе виконан мост, диоды.

    Свет за счет красного, синего и зеленого цветов свечей. На один канал їх нужно шесть штук.

    Еще один необходимый элемент, стабилизатор напряжения. Есть пятивольтовый стабилизатор импортной вибрации с артикулом 7805. Также можно поставить 7809 (девятивольтовый), но тоже в схеме нужно включить резистор R22, и заменить его перемычкой, так что шина соединена с шиной.

    Съесть цветной музыкальный центр можно с помощью трехштырькового разъема «джек».

    І стопор, который необходим для того, чтобы мать сворачивала, это трансформатор с поправкой на параметры напряжения.

    Схема проведения нотного складывания, в случае чего подробности описаны на фото ниже.

    Дека рабочих схем

    Ниже будет предложена дека рабочих схем музыки на светодиодах.

    Вариант №1

    По схеме схемы можно використововать светлодио любого типа. Головна, что вонь была противная и разная по свету. Схема основана на этом принципе, на вход подается сигнал от джерела, а сигналы каналов суммируются и затем поступают на смену опйра. (R6, R7, R8) Для дополнительной поддержки регулируется уровень сигнала кожного канала, после чего он находится на фильтре. Отмечены инициативы во множестве конденсатов, которые викоризуются в их строении. Їx змість, как и в других подворьях, переделывать и расчищать звуковой ряд на поющих границах. Верхние, средние и низкие частоты. Для регулирования в схеме музыки, цвета установлены резисторы субстроювання. После того, как все сделано, сигнал поступает на микросхему, что позволяет устанавливать разные светодиоды.

    Вариант №2

    Еще один вариант цветомузыки на светодиодах завораживает своей простотой и родовитостью для любителей-початкивцев. В схеме принимают участие подстанция и три канала обработки частоты. Установлен трансформатор, без которого можно обойтись, так как сигнала на входе достаточно для входа светодиодов. Как и в аналогичных схемах, есть регулировочные резисторы, обозначенные как R4 — 6. По сути, ничего не нужно. Схему можно расширить, если светильник установлен, для подбора пот большего цвета установки.

    Покрокове складная простейшая модель цветомузыки

    Для складывания простой нот на светодиодах необходимы следующие материалы:

    • светлододи размером пять миллиметров;
    • проверка старых наушников;
    • оригинальный аналог транзистора КТ817;
    • Жилой блок 12 вольт;
    • килька дротиков;
    • кусок оргскла;
    • Клеевой пистолет
    • .

    В первую очередь необходимо запустить, подготовить, корпус будущей музыки из оргскла. Для кого вырезано для розочек и приклеено клеевым пистолетом. Коробка красивее прямоугольной формы. Росмири можно начертить для себя.

    Для проверки количества светодиодов разделили напряжение адаптера (12В) на рабочие светодиоды (3В). Нам необходимо выйти в коробку, вставить 4 светодиода.

    Кабель от наушников зачищен, на нем три дротика, бьем один из левого и один из правых каналов, и один из проводов.

    Нам не нужен один проводник и его можно изолировать.

    Схема простой музыки на светодиодах выглядит оскорбительно ранг:

    Перед тем, как взять в руки кабель, прокладываем его посередине коробки.

    Светодиоди различают полярность, при подключении обязательно нужно защищать.

    В процессе выбора нужно стараться не нагревать транзистор, что может привести к его поломке, и закрепить маркировку на ножках. Эмиттер обозначен как (Э), база и коллектор аналогичны (Б) и (К). После складывания и перестановки можно установить верхнюю крышку.

    Готовая версия музыки на светодиодах

    Для примера хочу сказать, что подобрать музыку на светодиодах не так просто, как можно сорваться с крючка. Очевидно, что если вам нужен аксессуар с топовым дизайном, то здесь вам придется потратить много сил и времени. А оси для подготовки простой музыки в осмысленных и уважительных целях достаточно выбрать одно из представлений схем в статье.

    Подвесной «камхепо»: hwokugadzira nokurondedzerwa uye wongororo

    Motors nokuti zvikepe Average simba zviumbu ndivo rakajairika Ichibatsirwa Zvakanyanya Kunaka Panguva Yepamuviri simba mukana kwakadaro агрегаты. Ванобвумира здесь купа звинодива ваношандиса звакасияна, кутсунгирира нетсапо тяги чете кукарукурета аносвика 4 ванху. Камбани «UMP» ири кутэнгесва подвесной «камхепо» мушандуро дзакаванда, уйе пангува ванонцвисиса митэнго. Yakaturikwa 8M Series simba chikwata inogona aionekwa sendarama yakakurumbira womuenzaniso, ine yakakwirira ремонтопригодность uye mukurumari, asi pasi kwerunyararo uye kushanda matanho. Против pakanyorwa makwikwi chikwata unogona kuridza musimba wakavhomorwa, asi mukuru-nokukurumidza unhu uye rakavimbika kutenda haakonzeri — zvichida izvi zvinoita kuti kudekara ungano uye kugadziriswa.

    General ruzivo pamusoro injini

    Maererano mugadziri wacho audzwa, injini «kamhepo 8M» inogona kushandiswa iri zvikepe, ane kureba транца риносвика 38 см. Panguva iyi dziva udzamu kuva masendimita dzinenge 50. Injini inopiwa nenyika zvigadzirwa бесконтактный kuvesa, uye zvakare anokwanisa kubatanidza mano vachigovera chiratidzo mwenje. Nokuti chigadzirwa kanda подвесной мотор «kamhepo 8M» inopiwa rukungiso vaisanganisa выдвижной тамбо. Нокуда якадерера размещение ари мудзиё пангува стартап ипфупи симба наклоняясь чиквата.

    Силовая установка Кутонхора «камхепо» ири куитва чайё Помби иё кувачери вемвура кубва дура. Пользователь anotonga uye gwenya kudzora kushandisa murimi. Nokuti vakasununguka kushandisa mumuchina nepokuongorora wokuisira nokuda akatsenhama chinzvimbo, payakabatanidzwa pamwe на холостом ходу uye chitubu-mhando kuturika, iyo anobvisa вибрации nhepfenyuro muigwa.

    rwokugadzira unhu

    Rakarurama Data dzingasiyana zvichienderana nadzurudzo uye wemapoka simba chikwata. Somuenzaniso, pane mukuru-nokukurumidza chokufambisa uye подвесной «камхепо 8». Magadzirirwo nokuti mureza Спецификация inogona achimiririrwa sezvinotevera:

    • Урему Сборка — 24,5 макирогираму.
    • Уванду машижа — 3.
    • Мотор мхандо — петуру 2 неронда карбюраторный.
    • Куноняниса чинзвимбо — 8 л. пе ..
    • Уванду сепомби — 2.
    • Акаберекера уйе кушанда вхорияму — 5 масендимита уйе 173 масендимита 3, укуво.
    • Писитони Курохва — 4,4 см.
    • Причал Донза Памусоро — Ваненге 70 Мадзимабо.
    • Гальваническое оцинковывание — изготовление трансформаторов MBE3.
    • kabhureta womuenzaniso — K-33b.
    • Мафута кунва паава баса — 3,2 литра.

    Нхейо мудзиму инджини

    Сила чиквата «камхепо» аноита машандиро немотокари кути 2-мбондже инайе, райсанганисира уйе кривошип-камури нокудя звокупара дефлектора. Mukuita basa kunoitwa kubvisa, сжатие, sitiroko uye kusunungurwa — ichi kutenderera rinoitwa mbiri sitiroko pisitoni, izvo unoenderana imwe chimurenga yacho коленчатый вал.

    Мунгува кривошип мукамури кана писитони инофамба кумусоро Вакуум куумбва, умо ваношанда мусанганишва хаазотаурвизве купинда вакасунунгука мханго пакати кабхурета — ичи апо вход вхарувху ановхура. Kana rezasi pisitoni vharuvhu rwoga pedyo, uye musanganiswa iri сжатый картер mune. Кана чиутси уйе нокудя звокупара звенгарава, ринова вакапаката подвесной «камхепо», аказарука, кушанда мувхенганишва кубва картера рунойерера купинда хумбурумбира. Saka akaita Kuchenesa humburumbira in uye mberi zvinodiwa musanganiswa itsva.

    kuvesa hurongwa

    Бесконтактный yemagetsi kuvesa mumwe huru zvinhu kusiyanisa подвесной мотор «kamhepo 8». Унху Звиноумба мудзиё ичи ндейнотевера:

    • тиристор — дзакатеведзана КУ202М;
    • диоды
    • — цатеведзана КД209А;
    • Конденсатор mumwe — nokuchengeta 400 Вт;
    • Резистор — немишонга 0,5 Ом;
    • сесасарадзи чивхарисо — нхенго A11-3;
    • трансформатор;
    • kudzorwa ichitenderera uye kuunganidza mashoko kuvesa катушки;
    • змеевики ититендереры окувимба;
    • Рамби накаливания.

    Кажинджи, электронный кувеса подвесной мотор «камхепо» хуносанганисира маховик магдино мавири куре трансформатор майтиро уе вавири чимвари вилки. Маховик iri, akavapindurawo, iri vakapakata ina padanda shangu uye nhatu zvachose магниты a. Кубва незвигадзико магдино нетамбо звина рири памусоро «урему» кути чиедза майтиро уе трансформеры вавири вари чокуита сэпомби (окумусоро).

    кутанга майтиро

    Активация «камхепо» симба хадзисисина куитва чинёрва машандиро ари акапаво умо самоубирающийся нетамбо. Panguva vanokakata mubato kunotanga tambo chisimudziso majana mu mabheyaringi maviri, mumwe giya nokuda akamedura chitubu спиральные прорези unogadzirira pamwe маховик — payakabatanidzwa kunoitika pamwe mhete giya. Далее, кутендеусира коленчатого вала, уйе подвесной инджини «камхепо» рири куфамба. Маховик гия памве расходится.

    Кана мубато кусунунгурва тамбо, циме чинокурвадзаи кути чисимудзисо кути тендерера ари неизви негвара. Кана пангува машандиро падзакачеречедза атадзе кушанда зваканака машандиро ингада кугадзирисва уе курукура маховик гия. Изви звиноитва нокузвисарудзира мбамбо панзвимбо чисимудзисо, кути мумве макомба айо.

    Midziyo pemvura mamiriro

    Spacer, ayo repamusoro munzvimbo ine iine dzichipfekeka zvinhu. Пакати паво лопастные винты мана, гирази уйе бхора акатакура мафута чисимбисо, уйево мвура яунодья помби. Вода yaunodya rinoitwa nevanhu rinokosha chubhu uye pakati magirazi uye pamatanda inopiwa pombi ruoko yakagadzirwa rabha, изво анодзивира муфта чикаму на холостом ходу. Munotapira муфта mamiriro kunosanganisira zvinhu zviviri — mumwe wavo ari холостого хода шестерня uye dzakabatanidzwa mbambo kuti wehunyambiri mugodhi uye vadzingwa chinoumba inodedera pachishandiswa дешевое страхование автомобиля vaitungamirira chivhariso. Вакаманикидза купинда гирази памусоро швану уноберека оптимум чисимбисо памусоро номубато.

    Yokuderedza, iro vakapakata подвесной injini «kamhepo», zvinogona kumiririrwa mu chimiro коническая шестерня giya. Remubatanidzwa yakakomberedzwa uye spacer inopiwa maviri Pin. Pano, ari nzvimbo pakati spacer uye giya anopiwa spacers kuchinja.

    How kuisa injini

    Hadzisisina pamwe zvikepe, фрамуга kukwirira inenge 38 cm. Kana womuenzaniso une transom nomumwe size, zvakakodzera искусственно kuchinjira optimum pakakwirira. Chokwadi ndechokuti kushaya chaiko параметр ichi zvinoratidzwa мучимиро pamwero rutapudzo, sezvo pasi pemvura nzvimbo anowana zvakawanda nemishonga. Panyaya iyi, tinofanira kuyeuka kuti mabasa ari outboard injini «kamhepo» kukura, kunyange asiri yakatsauka kubva mureza, asi kunoda pachake nuances ayo yokugadza — 35 masendimita yakafara, 50 masendimita pakureba uye 105 masendimita kureba.

    Kana kugadzwa kuti chikwata igadzikwe kuitira kuti kutsigira aisanganisira rose kudzika канавки ари транец. Далее, унофанира макаченгетека варибатанидзе непурани. Пангува опарешени унофанира кугара унху Куда кутамба. Injini ndee kunoparirwa ari pakati transom — chete urongwa uhwu ichapa zvakananga Chokwadi, asi mune dzimwe nguva zvichiita zvinokosha kutsauka мучикепе нэнзира ракарамба. Вакагадзирира кушандиса подвесной «камхепо», пикича иё чинопива пазаси, оптимальное размещение чинджикира пакати ари хвиндимири. Изви звингада кучиня аноцигира упорные канавки кутурика.

    rechengetedzo

    Kufanana chero kunzwisisa zvekushandisa Unit, подвесной injini anopa dzose kuvariritira rokuongorora uye nokururamiswa «kunyumwa» kuti hurongwa uye zvinoriumba. Zvikurukuru, zvakakodzera nguva nenguva aongorore sesasaradzi chivhariso электроды, затяжка винтов, nekiyi uye nzungu, kutarisa unhu kugadzira kudzorwa Panel kuti kuturika uye zvakafanana. D. Совершенно kunzwisisa mamiriro ezvinhu tichitarisa SERVICING kuti kuvesa iri подвесной «kamhepo» injini nekuti поиск и устранение неисправностей zvinoda kushandisa imwe омметр. С мудзиё ую звонокванисика куона пфупи-замкнуты звитеши ари ичитендерера, тиристор мувэ кукундикана, конденсаторы кана диоды. Зваканака, мунэ мадиканва мачеки кути мафута. Качественный sezvamunoita achatambanudza ari kushanda upenyu injini, saka hurongwa kuongororwa pashure pemaawa 25 kushanda kunofanira vasingambooni chakaipa nazvo.

    Поиск и устранение неисправностей

    Injini chikepe propulsion hurongwa ndiko anyatsoona unyanzvi matambudziko. kukundikana kwayo kungamutsawo vemarudzi ose zvikonzero, kusanganisira kusava mafuta kana kuchinja kukodzera pakati kabhureta, peresos huni, kuvadza mavharuvhu, etc. Zvimwe zvinetso izvi zvinopedzwa kutenga zvikamu itsva outboard «kamhepo» — . . Kudiwa kwezvinhu gadziridzo kunogona kukanganisa vharuvhu ari crankcase , ane impeller keyed , прокладки, демпферы nezvimwe zvinhu. Zvisinei, zvinoitika kuti kunyatsoshanda uye nokupora kunogona akaziva nokuda kuchinja Chairema chete kabhureta, kuturika, batira chinja kana nokusuma itsva zvenguva puranga chivako mhando mano kuti injini zvakadzama kudyara.

    Запасной панзомбе мотокари

    Мугадзири акаговера нокуда кугадзира зви-йосе-сияна харингакупембедзи звикаму, уево звинориумба уе магунгано такашонгедзерва не подвесной инджини «камхепо 8». Запчасти дзирипо куита кугадзириса кумба, иномиририр прокладки, мавхарувху, звисимбисо, писитони незвиндори, намациме, нембамбо незвимве звиньху.

    Kuti uwane kwazvo kugadziriswa kungada chubhu, коленчатый вал, картер pakavha avhareji rutsigiro, humburumbira musoro uye zvicingodaro. Д. Уезде, пане чинокоша Инструментарий кути паве мотокари кугадзирисва. Это гаечные ключи уе звипаньеры, съемники маховика, отвертки уе звипаньеры. Zvaaiva chishongedzo varidzi uyewo vanofanira kuteerera mafuta matangi, шланги uye waya kumhanya achibva mubato.

    Отзывы об инджини

    Мхури «мхепо» кваве кумативи квемакуми эмакоре, уйе кусвикира нхаси вамиририри вайо акабвунза памисика Верховный мичина. Wokutanga Injini uchishandisa Moto wachi inogona kutambudza simba shoma. Аси, вакати 8 «мабхиза» хааси кунда, аси рузиво ваношандиса ване куквана ваисе, иро рине чикепе инджини «камуферефере». Отзывы читсамба уе какаванда поломки, засоры, уе кусагадзикана звакакодзера, нокуда изво тихита осмотры кува мутемо уноти анэнге пашуре мумве кушандишва.

    Asi pane pluses kuti zvipfuwo injini uye kuramba mukurumbira wayo, kwete chete muna Россия. Чокутанга, звакасияна ремонтопригодность. Изви звонорева кути инджини асингагони чете кугадзирисва, аси узвиите немаоко аво кубва мверо иине вакаговерана звикаму. Курева, поломка незвикаму, аси вари нёре акабвиса, апо дзимве ваквиквидзи, куньянге звина-йокумбозорора незвахво, аси матамбудзико памве некутамбира кугадзирисва кунунура квазво. Vamwe «kamhepo» anoratidza sei kuti dzakatsarukana zvabuda panguva akurumidze, uye trolling. Somuenzaniso, vabati vehove pfungwa nezvazvo zvakanaka kupfuura — pakati outboard injini injini avhareji simba hakusi nyore kuwana yepamusoro uye rweruzhinji gwaro «mhepo» pacharo zvikurukuru mhosva, pasinei zvazvakaipira.

    ара-техника сы ны фомеренана фепетра арахана

    Моторс самбо амин’ны анцалани но хэри хо ан’ни вондрона но тена фахита, нанампы тандрифы хэри агрегаты меты той игрушки изаны. Мамела анао изи ирео мба ханоме изай илаинны мампиаса исан-каразани, миатрика энтана нью вахана нью кайы хатраминский 4 олона. Ны оринаса «УМП» ео аминный цена подвесной «цио-дривотра» ао аминный дикан-маро, сы аминный антоний видины. Nahantona 8m Series rafitra fahefana dia azo heverina ho malaza indrindra modely, izay manana ремонтопригодность avo sy mateza, fa iharan’ny asa ny fikojakojana sy ny fepetra. Manohitra ny fototra ny fifaninanana rafitra mahay mitendry ao amin’ny hery voatsoaka, fa haingam-pandeha sy azo itokisana ny toetra tsara no mahatonga ny filazana — angamba izany manampy amin’ny mora ny fivoriana sy ny fanamboarana.

    General momba ny maotera

    Araka ny mpanamboatra ny fanolorana, ny maotera «tsio-drivotra 8m» azo ampiasaina amin’ny sambo, izay lava tsanganana Transom mahatratra 38 cm. Dia kamory lalina dia tokony ho farafahakeliny 50 см. Ny maotera dia omena amin ‘ny rafitra elektronika бесконтактное зажигание, ary koa manana ny fahafahana mifandray fitaovana manome famantarana jiro. Фа нь фандефасана энтана подвесной «цио-дривотра 8м» наноме спусковой крючок именно выдвижной тады. Noho ny ambany fataletrahana ny fitaovana amin’ny fotoana startup dia nihena hery наклоняющийся tarika.

    Хихена силовая установка «цио-дривотра» диа тантерахана аминны алаланны манокана изай Мисарика паомпы рано авы аминьны фитахиризана. User ny fanaraha-maso sy ny moto fanaraha-maso ny fampiasana ny mpiasa. Fa aina fampiasana ny milina dia fitaovana amin’ny mpihazona ny nipetraka toerana, efa voavitrana amin’ny idling sy ny lohataona-karazana fampiatoana, izay manala hovitrovitra fampitana ny sambo.

    тоетра ара-техника

    Тахирин-кевитра марина диа меты цы хитовы аракарака ны фанована сы ны тоерана ны хэри рафитра. Охатра, миси нью фитатерана хайнгам-пандеха сы нью подвесной «Бриз 8». Технические характеристики ho an’ny famaritana ny fitsipika dia azo aseho toy izao manaraka izao:

    • Фивориамбе ланха — 24,5 кг.
    • Исанный леланы — 3.
    • Мотор каразана — солика 2-тапака лалан-дра карбюраторный.
    • Амбони индриндра заканцика — 8 л. миарака аминьны..
    • Исанные баллоны — 2.
    • Нитерака ары миаса боки — 5 сантиметров сы 173 см 3, цирайрай авы.
    • Ный поршень тапака лалан-дра — 4,4 см.
    • Мисинтона ный причал — 70 Мп.
    • Зажигание рафитра — омена амин’ны рафитра любые ивеланы MBE3 Трансформаторы.
    • Модель карбюратора — К-33б.
    • Fanjifana solika isan’ora ny asa — 3,2 лита.

    Новый фиципикий фиасанный маотера

    Power sampana «Breeze» manao ny asa ny fiara ho an’ny 2-tapaka lalan-dra tsingerin’ny, izay mandray andjara sy crank-efi дефлектор очистки. Ао амин’ны динган’ны аса атаон’ны всасывания, фаматрарана, тапака лалан-дра сы нью фанафахана — цингерина изаны диа тантерахина ао аминьны поршня роа Тапака лалан-дра, изай мифаницы ны ирай иханы коа ны коленчатого вала.

    Таминный кривошип эфи-трано, рехефа миакатра нью поршень, маносика вакуумного нифорона, изай мифангаро й аса фивоахана хо любой аминный малалака лавака й карбюратор — митранга изаны рехефа манокатра й впускной мидитра циморамора. Рехефа амбани поршень мидитра циморамора хо азы акаики, ары ны мифангаро но компрессионный ао аминный картер. Рехефа ны сетрока сы ны прочистки серанана, изай иханы коа ны фитаована миарака аминьный подвесной «цио-дривотра», мисокатра, миаса мифангаро ави аминный картер мивоака хо ан-варингарин’и. Toy izany no nanao fanadiovana varingarina koa lavadavaka sy feno ny vaovao mifangaro.

    зажигание rafitra

    Бесконтактная электроника зажигания dia iray amin’ireo lafin-javatra lehibe indrindra mampiavaka подвесной двигатель «tsio-drivotra 8». Toetra sy ny fifehezan ‘amin’ity fitaovana ity dia toy izao manaraka izao:

    • тиристор — андиана КУ202М;
    • диоды
    • — андиана КД209А;
    • нью конденсатор — нью анджара-рахараха момба 400 Вт;
    • Резистор — фаногерана 0,5 Ом;
    • ny заглушка килалаон’афо — элемент А11-3;
    • мпанова;
    • ny fanaraha-maso miolikolika sy manangona ny катушка зажигания ;
    • ривотра, катушка манкао хо и дзиро;
    • Дзиро накаливания.

    Аминный анкапобены, нью электроника зажигания подвесной «Бриз» диа ахитана ны маховик магдино лавитра роа мпанова рафитра сы роа килалаон’афо вилки. Ны маховик диам, коса, диа фитаована аминьны цато-казо ефатра кирарро сы авоаканьирео андриамбы, махаритра тело. Avy amin’ny faladiany efatra magdino telegrama hita: ny «lanja» ny rafi-jiro sy ny Transformers roa dia mifandray amin’ny цилиндры (амбони си амбани).

    маномбока система

    Фампахавитрихана «цио-дривотра» хэри рафитра диа нэнтин’ний танана рафитра, изай ихани коа наномэ самоубирающийся тады. Tamin’ny fotoana manomboka manongotra ny tahony шкив fihodinan’ny tady roa подшипники, ny fitaovana noho ny novakiny loharano sy ny спиральные прорези Manao ny маховик — efa voavitrana mitranga amin’ny peratra fitaovana. Ави ео коса диа миверен ны коленвала, ары ны маотера изахай «Бриз» но натомбока. Маховик Ny fitaovana ny manalavitra.

    Раха миси тахони фамоахана тади, нью лохатаона мампахасаро нью шкив хаодинана нью тари-далана ао аминьны мивадика. Raha hita mandritra ny hetsika hiasa araka ny tokony rafitra mety mila ahitsy sy hanao ny маховик fitaovana. Izany dia atao amin’ny alalan’ny Fametrahana ny Pin amin’ny шкив, izay iray amin’ireo lavaka.

    Fitaovana rafitra anaty rano

    Spacer, ao amin’ny faritra ambony dia manana napetraka ny Functional singa. Anisan’izany ny efatra винты, fitaratra sy ny baolina nitondra solika tombo-kase, ary koa ny fihinanana paompy rano. Вода fihinanana dia tanterahana amin’ny alalan’ny fantsona manokana sy eo amin’ny fitaratra sy ny toetsika dia nanome paompy hasehonao vita amin’ny fingotra, izay eny manisy tombo-kase ny ampahany на холостом ходу efa voavitrana. Mandany tanteraka ny heriko efa voavitrana rafitra dia ahitana singa roa — ny iray amin’izy ireo dia холостого хода шестерня sy mifatotra Pin ny mitsangana sy ny zana-tsipìka voalambolambo entin’ny singa dia nifindra tamin’ny alalan’ny слоты nitarika plug. Nofiazako ho ao an-vera ny fihary mamokatra optimum voaisy tombo-kase eo amin’ny lavaka.

    Редуктор, изай фитаована аминный маотера изахай «Бриз», диа азо асехо аминный ендрикий бонго шестерня фитована. Ny iombonana amin’ny ny fefy sy ny spacer dia nomena roa Pins. Это, ао амин’ны хабакабака ео анелалан’ний спейсер сы ны фитаована но наноме спейсеры ханицы.

    Ahoana ny Fametrahana Maotera

    Ny tarika dia mitambatra amin’ny sambo, Transom haavony dia tokony ho 38 cm. Raha ny modely manana Transom hafa habeny, dia ilaina ny naterak’izany zatra ny optimum avo. Raha ny marina fa ny tsy fahampian’ny sarobidy ho an’ity fikirana no hita taratra eo amin’ny endriky ny fampihenana ny tahan’ny, hatramin’ny faritra anaty rano mahazo kokoa ny fanoherana. Момба изаны, диа цы майнцы цароанцика фа ны фамписеоана ны маотера изахай «цио-дривотра» ны хабены, на диа цы мисы фахадисоан-далана авы ны фанева, фа митаки ны азы ципириан’илай мба хаметрака — 35 см ны саканы, 50 сантиметатра ны halavany, ары 105 santimetatra ny haavony.

    Rehefa Fametrahana ny tarika dia tokony hapetraka mba tafiditra ny fanohanana nandritra ny halalin’ny пазы ny Transom. Манарака, диа мила манана ахиахи хамехезани фамолаволана. Nandritra ny asa tsy tapaka tokony hijery ny kalitaon’ny fixation. Ny maotera fotsiny tafatoetra eo afovoan’ny ny Transom — fandaharana ity ihany dia hanome mivantana Mazava ho azy, fa amin’ny toe-javatra hafa manan-danja azo atao fahadisoan-dàlana ny sambo tamin’ny lalana ny sarimihetsika. Ny vonona ho amin’ny fampiasana подвесной «tsio-drivotra», sary izay aseho etsy ambany, dia manana оптимум marindrano ny Fametrahana ny Mpanosika. Меты митаки фанициана эо аминный фаноханана абатментные канавки фампиатоана.

    фикаракарана

    Toy ny sarotra vondrona ara-teknika, maotera izahay dia manome tsy tapaka maso sy ny fikojakojana fanitsiana ny «mampiahiahy» ny rafitra sy ny singa. Indrindra indrindra, dia ilaina ny tsindraindray-maso ny pitik’afo plug электроды, hanenjanany винты, horonan sy ny voanjo, mba hijery ny toetra ny manamboatra ny fanaraha-maso tontonana ny fampiatoana sy ny toy izany. D. Somary sarotra rafitra ео аминный лафины миаса ео аминный зажигание диа подвесного «цио-дривотра» маотера, сатриа фанамбоарана диа митаки ны фампиасана ны омметр. Miaraka amin’ity fitaovana ity dia azo atao ny mamantatra fohy-circuited ny terminal ny rivotra, mankao, dia тиристор tsy fahombiazana, na диоды конденсаторы. Ени, ао аминны маинцы таратасим-бола хо анны солика. Hatsaran’ny fifehezan dia hanitatra ny miasa fiainana ny maotera, dia toy izany ny paika fanadinana taorian’ny 25 ora ny fandidiana tokony ho ny fenitra.

    Фанамбоарана

    Нын Фахайзанний мото самбо но тэна фототри н олана ара-техника. Ны цы фахомбиазана меты хитарика исан-каразаны ны антони, анисанъизаны ны цы фахампианны солика на цы мэндрика фанициана ны карбюратор, пересос солика, симба ны клапаны, снс Ны сасаны аминьирэо олана ирео инцоны мивиды ваовао фаритра хо анны подвесной «Бриз» — . . мила фанаваозана меты хисы фиантрайканы ны мидитра циморамора ао аминный картер , крыльчатка со шпонкой, прокладки, демпферы сы ны синг хафа. Na izany aza, izany no mitranga fa ny fahombiazany sy ny Famerenana Mety Ho tanteraka Noho ny Fanitsiana ny Rafitra Mitovy карбюратор, fampiatoana, сцепление jiro na amin’ny alalan’ny fampidirana vaovao endriny rafitra kafa karazana fitaovana ho an’ny fambolena makora kotera lalina ko .

    Iantrao ny faritra for maotera

    Ny mpanamboatra dia nanome ho fanamboarana fitaovana isan-karazany ho an’ny rehetra ny piesy, ary koa ny singa sy fivoriambe izay fitaovana amin’ny maotera izahay «Breeze 8». Запчасти изай мисы нью ханатантерака фанамбоарана ао ан-трано, манехо прокладки, клапаны, томбо-касе, поршень вава вола, лохарано, циматра сы нью синга хафа.

    Фа царя кокоа диа меты митаки фанамбоарана Трубка, коленвал, фононы картера, средний фаноханана, варингарина лоханы сы ны сиса. D. Ankoatra izany, misy fitaovam manokana izay mamokatra maotera fanamboarana. Накидные ключи, съемники маховика, отвертки, ключи. Amin’ny maha-javatra ihany koa ny tompony no tokony mihaino ny solika fiara mifono vy, шланги sy ny telegrama mba nihazakazaka avy amin’ny tahony.

    Reviews ny maotera

    Ny fianakaviana ny «rivotra» efa am-polo taona maro manodidina, ka mandraka androany nitaky ny solontenany tany an-цена Лодочная фитаована. Motera fandidiana voalohany Moto famantaranandro dia afaka hampahory ambany fahefana. Коса ны нилаза 8 «соавали» цы хандеха, фа эфа за-драхараха мампиаса цы ампы наросон’илай, изай манана самбо маотера «Бриз». Обзоры таратасы сы математика раваньизы ио, завалы, сы махазо айна фа меты, нохо изай махазатра фисафоана майнцы хо эфа хо исаки ны ави ампиасаина.

    Фа мисы плюсы изай манао ны маотера ан-тоерана ары нихазона ны лазаны, цы таны Росия. Воалоханы индриндра, диа митовая ремонтопригодность. Midika izany fa ny maotera tsy afaka fanamboarana, fa manao izany ny tànany avy ny fitsipika napetraka ny zaraina faritra. Изаны мотыга, поломка ны фаритра, фа изы ирео диа мора несорина, раха мпифанинана вахини, на диа эфа-фиатоана цы математика, фа нь олана аминьны фанамбоарана манарака ханолотра изаны маро хафа. Ny sisa amin’ny «tsio-drivotra» dia mampiseho ny fomba feno mendrika vokatra amin’ny hafainganam-pandeha, ary ny trolling. Охатра, мпанджоно хевитра момба изаны ао аминьны цара индриндра — эо маотера изахай милина эо хо эо ны хэри Цы мора ны махита аво-тоэтра сы ны вола ланы ива-дика митовы ны «цио-дривотра» аминьны анкапобены михицы но воамарина , па диа ео аза нью fatiantoka rehetra.

    Регулировка оборотов коллекторного электродвигателя 220в. Регулировка оборотов асинхронного двигателя

    Не каждая современная дрель или болгарка оборудована заводской регулировкой скорости, а чаще всего регулировка скорости вообще не предусмотрена. Тем не менее, и болгарки, и дрели построены на базе коллекторных двигателей, что позволяет каждому их владельцу, не очень искушенному в обращении с паяльником, сделать свой регулятор скорости из доступных электронных компонентов, хоть отечественных, хоть из импортных.

    В этой статье мы рассмотрим схему и принцип работы простейшего регулятора оборотов двигателя для электроинструмента, единственное условие — двигатель должен быть коллекторным с характерными рейками на роторе и щетках (которые иногда искрят) .

    Приведенная схема содержит минимум деталей, и подходит для электроинструмента до 1,8 кВт и выше, для дрели или болгарки. Похожая схема используется для регулировки скорости в автоматических стиральных машинах, в которых установлены высокооборотные коллекторные двигатели, а также в диммерах для ламп накаливания. Такие схемы, в принципе, позволят регулировать температуру нагрева жала паяльника, электронагревателя на основе ТЭНа и т. д.

    Потребуются следующие электронные компоненты:

      Постоянный резистор R1 — 6,8 кОм, 5 Вт.

      Переменный резистор R2 — 2,2 кОм, 2 Вт.

      Постоянный резистор R3 51 Ом, 0,125 Вт.

      Пленочный конденсатор С1 — 2 мкФ 400 В.

      Конденсатор пленочный С2 — 0,047 мкФ 400 вольт.

      Диоды VD1 и VD2 — на напряжение до 400 В, на ток до 1 А.

      Тиристор VT1 — на необходимый ток, на обратное напряжение не менее 400 вольт.

    Схема на тиристоре. Тиристор представляет собой полупроводниковый элемент с тремя выводами: анодом, катодом и управляющим электродом. После подачи на управляющий электрод тиристора короткого импульса положительной полярности тиристор превращается в диод и начинает проводить ток до тех пор, пока этот ток не прервется в его цепи или не изменит направление.

    После прекращения тока или при изменении его направления тиристор закрывается и перестает проводить ток до подачи на управляющий электрод следующего короткого импульса. Ну а так как напряжение в бытовой сети переменное синусоидальное, то каждый период сетевой синусоиды тиристор (в составе этой схемы) будет начинать работать строго с заданного момента (в установленной фазе), и чем меньше тиристор открыт в течение каждого периода, тем ниже обороты электроинструмента и, соответственно, чем дольше открыт тиристор, тем выше обороты.

    Как видите, принцип прост. А вот применительно к электроинструменту с коллекторным двигателем схема работает хитрее, и об этом мы поговорим позже.

    Итак, сеть здесь подключена параллельно: измерительная цепь управления и силовая цепь. Измерительная цепь состоит из постоянных и переменных резисторов R1 и R2, конденсатора С1 и диода VD1. Для чего эта цепочка? Это делитель напряжения. Напряжение с делителя, а главное противо-ЭДС с ротора двигателя складываются в противофазе, и формируют импульс на открытие тиристора. Когда нагрузка постоянна, то и время открытия тиристора постоянно, следовательно, обороты стабильны и постоянны.

    Как только увеличивается нагрузка на инструмент, а значит и на двигатель, величина противо-ЭДС уменьшается, с уменьшением скорости, поэтому сигнал на управляющий электрод тиристора увеличивается, и открытие происходит с меньшей задержкой, т.е. то есть мощность, подводимая к двигателю, увеличивается, увеличивая сброшенную скорость . Таким образом, скорость поддерживается постоянной даже под нагрузкой.


    В результате совместного действия сигналов противоЭДС и резистивного делителя нагрузка не оказывает существенного влияния на скорость, а без регулятора это влияние было бы значительным. Таким образом, при использовании данной схемы достижима устойчивая регулировка оборотов в каждом положительном полупериоде сетевой синусоиды. На средних и низких скоростях этот эффект проявляется сильнее.

    Однако с ростом оборотов, то есть с увеличением напряжения, снимаемого с переменного резистора R2, снижается устойчивость поддержания постоянной скорости.

    Лучше для этого случая предусмотреть шунтирующую кнопку SA1 параллельно тиристору. Функция диодов VD1 и VD2 заключается в обеспечении однополупериодного режима работы регулятора, так как напряжения с делителя и с ротора сравниваются только при отсутствии тока через двигатель.

    Конденсатор С1 расширяет зону контроля на малых оборотах, а конденсатор С2 снижает чувствительность к помехам от искрения щеток. Тиристор нужен высокочувствительный, чтобы ток менее 100 мкА мог его открыть.

    Декор на день рождения своими руками

    Close … [X]

       Такой ящик для вещей можно использовать на кухне, в ванной или других помещениях, чтобы украсить комнату своими руками.



       Ковбойские остроносые сапоги Принцип самодельного замка заключается в следующем. В одной из его половинок находится постоянный магнит. а в другом металлическая пластина. Один из них прикреплен к двери. Второй, со снятой металлической пластиной, оснащен герконом КЭМ-1 и крепится к дверной раме. Если дверь находится в закрытом положении, две части замка нажимаются, магнит воздействует на геркон, замыкая его контакты. Если дверь открывается, магнит уходит, а контакты геркона размыкаются.


       Аккумулятор, системный блок компьютера, даже блок питания для ноутбука — лучшие друзья. Про такие хорошие грелки, как у нас с мужем, я уже молчу.


       Берем наполнитель и набиваем куклу. Распределив упаковку совершенно ровно, сшейте изделие. Ручки необходимо пришить к туловищу практически возле самого горлышка.

    Из одного поддона, отшлифованного, пропитанного и покрытого лаком, получается садовый столик, как журнальный, слева на рис. Если есть пара, из них буквально за полчаса можно сделать пристенный рабочий стол-стойку, по центру и справа. Цепочки для него также можно сплести из мягкой проволоки, обтянуть трубкой из ПВХ или, что лучше, термоусаживаемой. Чтобы полностью поднять столешницу, на полку настенных поддонов кладут небольшой инструмент.



       Ну а если наполнить водой стеклянную пиалу, вазу, леденец, сосуд для пунша или обычные стаканы, рассыпав на дне морскую гальку, и выпустив таблетированные свечи для «свободного плавания», то получим волшебная изюминка для романтического Нового года. Для более интересного и неожиданного эффекта можно поэкспериментировать с цветом воды. Как крепятся шпильки к резине?



       Игрушки ручной работы для детей – это красиво, дешево и приятно. Оригинальные и развивающие игрушки нужны каждому ребенку, но не всегда есть возможность их приобрести. Сегодня мы покажем вам 5 примеров забавных игрушек, которые вы можете сделать сами. Их можно сделать из картона, бумаги или дерева. В общем, вдохновляйтесь и чаще радуйте своих детей.

    Для основы этой конструкции можно использовать толстую фанеру, а для ее верхней части – поликарбонат. Найти солнечные панели онлайн сегодня тоже не проблема.



       Внимание! При стыковке панелей не прилагайте чрезмерных усилий, можно повредить стык.



       Именно столько ножей должно быть на кухне у хозяйки, чтобы процесс приготовления всегда был простым и приятным.


       Для изготовления кормушки своими руками нам потребуется:



       Расчет древесины. Доски, называемые заклепками, имеют двояковыпуклые стороны, чтобы бондарное изделие выпирало. Чтобы сделать их такими, нужно взять нижнюю часть ствола дерева и расколоть ее своеобразной рубкой. Если его аккуратно разрезать, то нарушается природная целостность волокон, что плохо для такого изделия. Сразу приступать к фигурной резке не стоит – бревна нужно сушить 2 месяца. И сушить не на палящем солнце, а в темном прохладном помещении.

    Как плести браслеты из шнурков

    Тот факт, что большинство новогодних костюмов для дошкольников легко шьются на основе комбинезона, может значительно сузить и облегчить творческий поиск. Если научиться шить комбинезон — основу новогоднего костюма и придумывать (рисовать), делать декоративные элементы для него своими руками, то можно сделать удивительные и достаточно интересные модели новогодних нарядов для детей. Главное заранее все продумать до мелочей, вооружившись знаниями по теме — чтобы результат работы всех приятно удивил и порадовал.


      Дизайн гардероба

    Картинки

      Подарок маме на день рождения своими руками

    Похожие новости .

    При постоянном росте автоматизации в бытовой сфере возникает потребность в современных системах и устройствах для управления электродвигателями.

    Управление и преобразование частоты в однофазных асинхронных двигателях малой мощности, запуск которых осуществляется с помощью конденсаторов, экономит электроэнергию и активирует режим энергосбережения на новом, прогрессивном уровне.

    Принцип работы однофазной асинхронной машины

    В основе работы асинхронного двигателя лежит взаимодействие вращающегося магнитного поля статора и токов, индуцируемых им в роторе двигателя. При разнице частот вращения пульсирующих магнитных полей возникает вращающий момент. Именно этим принципом руководствуются при регулировании скорости вращения асинхронного двигателя.

    Пусковая обмотка занимает в конструкции статора 1/3 паза, на основную обмотку приходится 23 паза статора.

    Ротор однофазного двигателя с коротким замыканием, помещенный в фиксированное магнитное поле статора, начинает вращаться.

    Рис.№1 Принципиальная схема двигателя, демонстрирующая принцип работы однофазного асинхронного двигателя.

    Основные типы однофазных электроприводов

    Кондиционеры, холодильные компрессоры, электровентиляторы, обдувочные агрегаты, водяные, дренажные и фекальные насосы, стиральные машины используют в своей конструкции асинхронный трехфазный двигатель.

    Все типы частотников преобразуют переменное напряжение в постоянное давление. Они используются для формирования однофазного напряжения с регулируемой частотой и заданной амплитудой для управления вращением асинхронных двигателей.

    Регулятор скорости однофазного двигателя

    Существует несколько способов управления скоростью вращения однофазного двигателя.

    1. Контроль проскальзывания двигателя или изменения напряжения. Способ актуален для агрегатов с вентиляторной нагрузкой, для него рекомендуется использовать двигатели большой мощности. Недостатком этого метода является нагрев обмоток двигателя.
    2. Ступенчатое регулирование оборотов двигателя с помощью автотрансформатора.

    Рис. №2. Схема регулировки с помощью автотрансформатора.

    Достоинства схемы — выходное напряжение имеет чистую синусоиду. Перегрузочная способность трансформатора имеет большой запас мощности.

    Недостатки — автотрансформатор имеет большие габаритные размеры.

    Использование тиристора. Используются тиристорные ключи, включенные встречно-параллельно.

    Рис. №3. Схема тиристорного регулирования однофазного асинхронного двигателя.

    При использовании для управления скоростью вращения однофазных асинхронных двигателей во избежание негативного влияния индукционной нагрузки выполняется модификация схемы. Для защиты силовых ключей добавлены цепи LRC, для коррекции волны напряжения используется конденсатор, минимальная мощность двигателя ограничена, поэтому запуск двигателя гарантирован. Тиристор должен иметь ток выше тока двигателя.

    Транзисторный регулятор напряжения

    В схеме используется широтно-импульсная модуляция (ШИМ) с использованием выходного каскада, построенного на применении полевых или биполярных IGBT-транзисторов.

    Рис. № 4. Схема использования ШИМ для регулирования однофазного асинхронного электродвигателя.

    Частотное регулирование асинхронного однофазного электродвигателя считается основным методом регулирования мощности, КПД, быстродействия и показателей энергосбережения.

    Рис. № 5. Схема управления двигателем без исключения конденсаторной конструкции.

    Преобразователь частоты: типы, принцип действия, электрические схемы

    Позволяет своему владельцу снизить энергопотребление и автоматизировать процессы в управлении оборудованием и производством.

    Основные компоненты: выпрямитель, конденсатор, IGBT транзисторы в выходном каскаде.

    Благодаря возможности управления параметрами выходной частоты и напряжения достигается хороший эффект энергосбережения. Энергосбережение выражается в следующем:

    1. Двигатель поддерживает постоянный текущий момент расширения вала. Это связано с взаимодействием выходной частоты инверторного преобразователя с частотой вращения двигателя и, соответственно, зависимостью напряжения и момента на валу двигателя. Это означает, что преобразователь позволяет автоматически регулировать выходное напряжение при обнаружении превышения нормального значения напряжения с определенной рабочей частотой, необходимой для поддержания требуемого момента. Все инверторные преобразователи с векторным управлением имеют функцию поддержания постоянного крутящего момента на валу.
    2. Преобразователь частоты служит для регулирования работы насосных агрегатов (). При получении сигнала от датчика давления преобразователь частоты снижает производительность насосного агрегата. С уменьшением оборотов двигателя потребление выходного напряжения уменьшается. Так, для стандартного водопотребления насоса требуется промышленная частота 50 Гц и напряжение 400 В. На основании формулы мощности можно рассчитать коэффициент потребляемой мощности.

    При снижении частоты до 40Гц напряжение уменьшается до 250В, а значит уменьшается число оборотов вращения насоса и снижается потребление энергии в 2,56 раза.


    Рис. № 6. Использование преобразователя частоты Speedrive для управления насосными агрегатами по системе CKEA MULTI 35.

    Для повышения энергоэффективности использования необходимо сделать следующее:

    • Преобразователь частоты должен соответствовать параметрам электродвигателя.
    • Частотный канал выбирается в соответствии с типом рабочего оборудования, для которого он предназначен. Итак, частотник для насосов работает в соответствии с параметрами, заложенными в программе управления работой насоса.
    • Точные настройки управления в ручном и автоматическом режиме.
    • Преобразователь частоты позволяет использовать режим энергосбережения.
    • Режим векторного управления позволяет выполнять автоматическую настройку управления двигателем.

      Однофазный преобразователь частоты

    Компактное устройство преобразования частоты для управления однофазными двигателями для бытовой техники. Большинство преобразователей частоты имеют следующие конструктивные особенности:

    1. В конструкции большинства моделей используется новейшая технология векторного управления.
    2. Они обеспечивают улучшенный крутящий момент однофазного двигателя.
    3. Энергосбережение установлено на автоматический режим.
    4. В некоторых моделях преобразователей частоты используется съемная панель управления.
    5. Встроенный ПЛК-контроллер (незаменим для создания устройств сбора и передачи данных, для создания систем телеметрии, объединяет в общую сеть устройства с различными протоколами и интерфейсами связи).
    6. Встроенный ПИД-регулятор (контролирует и регулирует температуру, давление и технологические процессы).
    7. Выходное напряжение регулируется автоматически.


    Рис. № 7. Современный инвертор Optidrive с основными характеристиками.

    Важно: Однофазный преобразователь частоты, питающийся от однофазной сети 220В, выдает три линейных напряжения, каждая из которых имеет напряжение 220В. То есть линейное напряжение между двумя фазами напрямую зависит от величины выходного напряжения самого преобразователя частоты.

    Преобразователь частоты не служит для двойного преобразования напряжения, из-за наличия в конструкции ШИМ-регулятора он может поднять значение напряжения не более чем на 10%.

    Основной задачей однофазного преобразователя частоты является обеспечение питанием как однофазного, так и трехфазного электродвигателя. В этом случае ток двигателя будет соответствовать параметрам подключения от трехфазной сети и останется постоянным

    Регулирование частоты однофазных асинхронных двигателей

    Первое, на что мы обращаем внимание при выборе частотника для вашей техники, это соответствие напряжения сети и номинального значения тока нагрузки, на которое рассчитан двигатель. Способ подключения выбирается относительно рабочего тока.

    Главное в схеме подключения наличие фазосдвигающего конденсатора, он служит для смещения напряжения подаваемого на пусковую обмотку. Служит для запуска двигателя, иногда после запуска двигателя пусковая обмотка вместе с конденсатором выключается, иногда остается включенной.

    Схема подключения однофазного двигателя с использованием однофазного преобразователя частоты без использования конденсатора

    Выходное линейное напряжение устройства в каждой фазе равно выходному напряжению преобразователя частоты, то есть на выходе будет три линейных напряжения, каждое по 220В. Для запуска может использоваться только пусковая обмотка.

    Рис. №8. Схема подключения однофазного асинхронного двигателя через конденсатор

    Фазосдвигающий конденсатор не может обеспечить равномерный фазовый сдвиг в пределах частоты инвертора. Частота обеспечит равномерный фазовый сдвиг. Для того чтобы исключить конденсатор из схемы нужно:

    1. Пусковой конденсатор C1 удален.
    2. Выход обмотки двигателя подключен к точке выхода напряжения преобразователя частоты (используется прямая проводка).
    3. Точка A присоединяется к CA; B соединяется с NE; W подключается к SS, поэтому электродвигатель подключается напрямую.
    4. Для включения в обратном направлении (обратная проводка) необходимо подключить Б к СА; И прикрепить к СВ; W соединиться с СС.


    Рис. № 9. Схема подключения однофазного асинхронного двигателя без использования конденсатора.

    На видео — Преобразователь частоты. в однофазной сети 220В

    Регулятор скорости двигателя 220В позволяет изменять частоту либо электродвигателя, рассчитанного на работу в сети 220 вольт.

    Достаточно популярный регулятор скорости для двигателей 220 вольт переменного тока представляет собой тиристорную схему. Типичная схема заключается в подключении электродвигателя или вентилятора для разрыва цепи анода тиристора.

    Немаловажным условием при использовании таких регуляторов является надежный контакт во всей цепи. Чего нельзя сказать о коллекторных двигателях, ведь они имеют щеточный механизм, создающий кратковременные разрывы в электрической цепи. Это существенно влияет на качество регулятора.

    Описание схемы регулятора скорости

    Приведенная ниже схема тиристор регулятор скорости , так же предназначен для изменения коллектора скорости электродвигателей (электродрель, фреза, вентилятор ) Первое, на что следует обратить внимание, это то, что двигатель вместе с силовым тиристором VS2 , подключается к одной из диагоналей диодного моста VD3, а на другую подается сетевое напряжение 220 вольт .

    Кроме того, этот тиристор управляется достаточно широкими импульсами, благодаря чему кратковременные отключения активной нагрузки, характеризующие работу коллекторного двигателя, не влияют на устойчивую работу этой схемы.

    Для управления тиристором VS1 на транзисторе VT1 собран генератор импульсов. Питание данного генератора осуществляется трапециевидным напряжением, создаваемым в результате ограничения положительных полуволн стабилитроном VD1, имеющим частоту 100 Гц. Конденсатор С1 разряжается через сопротивления R1, R2, R3. Резистор R1 — скорость разряда этого конденсатора.

    При достижении на конденсаторе напряжения, достаточного для открытия транзистора VT1, на управляющий вывод VS1 подается положительный импульс. Тиристор открывается и теперь на управляющем выходе VS2 появляется длинный импульс управления. И уже с этого тиристора на двигатель подается напряжение, которое собственно и влияет на скорость.

    Скорость вращения двигателя регулируется резистором R1. Поскольку индуктивная нагрузка подключена к цепи VS2, возможно самопроизвольное отпирание тиристора даже при отсутствии управляющего сигнала. Поэтому для предотвращения этого нежелательного эффекта в схему добавлен диод VD2, включенный параллельно обмотке возбуждения L1 электродвигателя.

    Детали регулятора скорости вращения вентилятора и электродвигателя

    Стабилитрон — можно заменить на другой с напряжением стабилизации в районе 27 — 36В. Тиристоры ВС1 — любые маломощные на постоянное напряжение более 100 вольт, ВС2 — можно поставить КУ201К, КУ201Л, КУ202М. Диод VD2 — с обратным напряжением не менее 400 вольт и прямым током более 0,3А. Конденсатор С1 — КМ-6.

    Настройка управления скоростью

    При настройке схемы регулятора целесообразно использовать стробоскоп, допускающий либо стрелочный вольтметр переменного тока, который включается параллельно двигателю.

    Вращая ручку резистора R1, определяют диапазон напряжения. Подбором сопротивления R3 этот диапазон устанавливается в районе от 90 до 220 вольт. В том случае, если двигатель вентилятора работает нестабильно на минимальных оборотах, необходимо немного уменьшить сопротивление R2.

    Это устройство предназначено для выполнения функции плавного увеличения или уменьшения скорости вращения вала электродвигателя. Регулировка может осуществляться методом широтно-импульсной модуляции и изменением фазного напряжения.

    Использование широтно-импульсной модуляции

    Для управления и регулировки скорости двигателя асинхронного типа можно использовать импульсный регулятор-регулятор напряжения (инвертор). Он будет выступать в роли источника питания. Он основан на использовании импульсного ШИМ-регулятора TL49.4 марка. Напряжение питания электродвигателя, выходящее после ШИМ-регулятора, будет изменяться в соответствии с изменением скорости. При использовании этого метода достигается больший экономический эффект, устройство достаточно простое и в то же время повышается эффективность регулирования.

    На рисунке выше представлена ​​схема применения ШИМ-регулятора для трехфазного асинхронного двигателя, подключенного через конденсатор к однофазной сети.

    Этот метод, несмотря на свою эффективность, имеет два существенных недостатка — это:

    • невозможность управления реверсом двигателя без применения дополнительных коммутационных устройств;
    • преобразователи частоты, используемые в контроллере, имеют высокую стоимость и производятся ограниченным числом производителей.

    Блок управления и регулирования скорости вращения электродвигателей изменением фазного напряжения

    Существует несколько типов промышленных блоков управления. Применяются для однофазных асинхронных двигателей, пределы регулирования от 25 до 100% значения мощности, и от 1000 до 4000 об/мин. Это устройства с маркировкой РВС207, РВ600/9.00.

    Срабатывание блока регулировки происходит при изменении среднего значения переменного напряжения на электродвигателе. Производится методом фазового регулирования напряжения, при изменении угла раскрытия полупроводниковых приборов (тиристоров, симисторов и др.), на которых собрана схема.

    Блок управляется с помощью внешнего переменного резистора. В случае, когда мощность меньше 25%, двигатель выключается и переходит в дежурный режим.

    Контроль работы осуществляется с помощью светового индикатора. Отключенный статус двигателя — время от времени мигает красный цвет. Двигатель работает — скважность индикатора пропорциональна скорости вращения (производительности) двигателя.

    На рисунке схема подключения блока контроллера PBC 207.

    Регулятор скорости асинхронного двигателя

    Кроме образцов регуляторов, промышленных образцов регуляторов, имеется возможность самостоятельного исполнения регуляторов скорости бесколлекторных двигателей, не уступающих промышленным образцам. Схема основана на примере регулятора промышленного производства, ее можно собрать самостоятельно.

    На рисунке выше электрическая схема регулятора скорости бесколлекторного двигателя.

    Также возможна регулировка числа оборотов вращения вала бесщеточного асинхронного электродвигателя при изменении величины переменного напряжения, подаваемого на двигатель.

    Регулятор включает в себя задающий генератор; служит для изменения частоты в диапазоне 50 — 200 Гц. Генератор состоит из мультивибратора, работа которого основана на микросхеме К561ЛА7 и счетчика-дешифратора К561ИЕ8 с коэффициентом преобразования 8, он отвечает за формирование сигналов управления полумостовыми силовыми полевыми транзисторами.

    Схема содержит выходной трансформатор Т-1. Он служит для развязки транзисторов полумоста.

    Выпрямитель включает в свою конструкцию диодный мост и двойное напряжение — конденсаторы большой емкости.

    Диодный мост подключен нестандартным способом. С4 и R7 играют роль демпфирующего контура, он служит для сглаживания скачков напряжения, представляющих опасность для транзисторов VT4.

    Рекомендация : для управления транзисторными ключами можно использовать трансформатор от телевизионного блока питания. В данном случае тип большой роли не играет, главное, чтобы первичная обмотка состояла из 120 витков провода 0,7 мм2, вторичная — из 2-х независимых обмоток по 60 витков, во вторичной обмотке используется провод аналогично основному проводу.

  • Добавить комментарий

    Ваш адрес email не будет опубликован.
