Что такое однополюсный контактор и как он устроен

Однополюсный контактор — это электромагнитный коммутационный аппарат с одной парой главных контактов, предназначенный для частых коммутаций силовых электрических цепей. Основные элементы однополюсного контактора:

Электромагнитная система (катушка и сердечник)
Подвижный и неподвижный главные контакты
Дугогасительная камера
Возвратная пружина
Вспомогательные контакты

При подаче напряжения на катушку контактора создается магнитное поле, которое притягивает подвижный контакт к неподвижному, замыкая силовую цепь. При снятии напряжения с катушки контакты размыкаются под действием возвратной пружины.

Принцип работы однополюсного контактора

Рассмотрим подробнее, как работает однополюсный контактор:

В исходном состоянии главные контакты разомкнуты под действием возвратной пружины.
При подаче управляющего напряжения на катушку контактора создается электромагнитное поле.
Якорь электромагнита притягивается к сердечнику, преодолевая усилие возвратной пружины.
Подвижный контакт перемещается и замыкается с неподвижным, коммутируя силовую цепь.
При отключении управляющего напряжения магнитное поле исчезает.
Под действием возвратной пружины подвижный контакт отходит от неподвижного, размыкая цепь.

Таким образом, однополюсный контактор позволяет дистанционно управлять включением и отключением мощной нагрузки с помощью слаботочных цепей управления.

Основные виды однополюсных контакторов

Существует несколько разновидностей однополюсных контакторов:

По роду тока в главной цепи:

Контакторы постоянного тока

Контакторы переменного тока

По конструктивному исполнению:

Открытые
Защищенные
Герметичные

По способу гашения дуги:

С естественным дугогашением
С магнитным дутьем
С дугогасительными решетками

По номинальному току:

Малогабаритные (до 100 А)
Средней мощности (100-630 А)
Мощные (свыше 630 А)

Выбор конкретного типа контактора зависит от условий эксплуатации и параметров коммутируемой нагрузки.

Области применения однополюсных контакторов

Однополюсные контакторы широко используются в различных отраслях промышленности и энергетики:

Управление электродвигателями
Коммутация осветительных установок
Включение/отключение нагревательных элементов
Управление электромагнитами и соленоидами
Коммутация конденсаторных батарей
Автоматизация технологических процессов

Распределение электроэнергии

Однополюсные контакторы позволяют дистанционно управлять мощными нагрузками, обеспечивая высокую частоту коммутаций и надежную работу оборудования.

Преимущества и недостатки однополюсных контакторов

Рассмотрим основные достоинства и ограничения однополюсных контакторов:

Преимущества:

Высокая коммутационная способность
Большой механический и коммутационный ресурс
Возможность дистанционного управления
Быстродействие
Компактные размеры

Недостатки:

Наличие подвижных частей
Необходимость периодического обслуживания
Возможность залипания контактов
Чувствительность к механическим воздействиям

Несмотря на некоторые недостатки, однополюсные контакторы остаются востребованными благодаря простоте конструкции и надежности работы.

Как выбрать однополюсный контактор

При выборе однополюсного контактора необходимо учитывать следующие основные параметры:

Номинальное напряжение главной цепи
Номинальный ток главной цепи
Категория применения (AC-1, AC-3 и т.д.)
Напряжение и род тока цепи управления
Климатическое исполнение
Степень защиты оболочки
Наличие дополнительных контактов

Важно правильно определить категорию применения контактора в зависимости от типа нагрузки. Например, для коммутации активной нагрузки подойдет категория AC-1, а для управления асинхронными двигателями — AC-3.

Особенности монтажа и эксплуатации однополюсных контакторов

При установке и использовании однополюсных контакторов следует соблюдать ряд правил:

Монтаж должен осуществляться квалифицированным персоналом.
Необходимо обеспечить надежное крепление контактора.
Подключение проводников выполняется в соответствии со схемой.
Следует соблюдать требования по допустимой частоте коммутаций.

Регулярно проводить осмотр и проверку состояния контактов.
При необходимости выполнять очистку контактов от нагара.
Не допускать попадания пыли и влаги внутрь контактора.

Соблюдение этих рекомендаций позволит обеспечить длительную и надежную работу однополюсного контактора.

Сравнение однополюсных контакторов с другими коммутационными устройствами

Рассмотрим, чем однополюсные контакторы отличаются от схожих коммутационных аппаратов:

Контактор vs реле:

Контакторы рассчитаны на большие токи и мощности
Контакторы имеют усиленную дугогасительную систему
Реле обычно многополюсные и маломощные

Контактор vs автоматический выключатель:

Контакторы не имеют защитных функций
Автоматы не предназначены для частых коммутаций
Контакторы управляются дистанционно

Контактор vs пускатель:

Пускатель — это контактор со встроенной защитой

Пускатели применяются для управления двигателями
Контакторы более универсальны

Таким образом, однополюсные контакторы занимают свою нишу среди коммутационных устройств, обеспечивая надежное дистанционное управление мощными нагрузками.

ПО ЭЛЕКТРОТЕХНИК КВТ-10-4/400-1 У3 220В Контактор вакуумный однополюсный

Контакторы вакуумные серии КВТ открытого исполнения с естественным воздушным охлаждением, встраиваемые в комплектные устройства, предназначены для использования в пускателях, станциях управления, для коммутации токов включения и отключения асинхронных электродвигателей с короткозамкнутым ротором и других приёмников электроэнергии в системах дистанционного управления электроприводами с тяжёлым режимом работы в цепи переменного тока 50-60Гц, напряжением до 1140В.

Преимущества вакуумных контакторов КВТ по сравнению с воздушными контакторами, аналогичными по техническим характеристикам:

очень высокий энергетический ресурс;
высокая кратковременная нагрузочная способность для тяжелых пусков;

отсутствие снижения расчетных рабочих токов до 1000 В;
отсутствие открытой электрической дуги и продуктов горения, т. е. отсутствие необходимости соблюдения минимальных расстояний от заземленных деталей;
увеличенные интервалы обслуживания с минимальными регламентными работами и отсутствие необходимости обслуживания главных контактов;
увеличенный коэффициент готовности оборудования;
больший коммутационный ресурс, высокое быстродействие обусловленное малым ходом контактов;
максимальная пожара- и взрывобезопасность;
низкий уровень шумов во время эксплуатации;
уменьшенные габариты и масса, в 2-3 раза, экономия на габаритах шкафов управления;
возможность работы в условиях низких температур (до -40°С).

КВТ	—	Х	—	Х	/	Х	D	У3
1		2		3		4	5	6

Контактор Вакуумный Трехполюсный;

Номинальное напряжение: 6кВ; 10кВ.
Номинальный ток отключения: 1,6кА; 2,5кА; 4кА; 6,3кА.
Номинальный рабочий ток: 160А, 250А, 400А, 630А.
Условное обозначение исполнения по способу удержания контактов: D – электромагнитная система;
Климатическое исполнение (У) и категория размещения (3) по ГОСТ 15150-69.

Характеристика	Значение
Номинальное рабочее напряжение, Ue	10кВ
Напряжение катушки управления, Uc	220В / 50-60Гц
Контактная группа	3з+3р (3no+3nc)
Наименование изделия	контактор вакуумный высоковольтный
Условия использования	в закрытых помещениях
Исполнение	нереверсивный, без реле
Номинальный ток отключения, Ics	4 кА
Род тока цепи управления	переменный

Россия, Казахстан, Белоруссия, Узбекистан, Армения, Киргизия, Таджикистан — доставка в любой город и другие страны ЕАЭС и мира.

Имя должно быть не менее :error символов.

Не правильный E-mail.

Название должно быть не менее :error символов.

Обязательное поле

Защита от спама reCAPTCHA Конфиденциальность и Условия использования

Сообщение отправлено

Пожалуйста, заполните форму правильно.

Отправка…

Капча недействительна.

Повторите попытку позже.

ШИРОКИЙ АССОРТИМЕНТ
ПО Электротехник изготавливает более 3 000 наименований электротехнической продукции. Ежегодно выводятся на рынок новые современные изделия.
КАЧЕСТВО
Приоритетная задача компании — производство качественной продукции. Все изделия проходят проверку в испытательных лабораториях.
СОТРУДНИЧЕСТВО
Основная цель ПО Электротехник — построение долгосрочных отношений с партнерами, привлечение новых клиентов и укрепление имеющихся связей.

Коробки испытательные
ФКРКИ и др.
Корпуса щитов, боксы
ВРУ, ЩМП, ЩЭ и др.
Светильники
ССП, СПО и др.
Высоковольтное оборудование
ПКТ, РЛНД, РВЗ др.
Силовые разъёмы
вилки, розетки и др.
Электромонтажные изделия
БЗК-40, PG, MG и др.
Устройства оповещения
МЗМ-1, СС-1 и др.
Трансформаторы
ОСО, АОСН и др.
Предохранители
ППН, ПН2 и др.
Контакторы, пускатели
ПМЛ, КТ-5000, КПД-121 и др.
Реле
РТТ-320, РТЛ, РЭО-401 и др.
Концевые выключатели
ВУ22Т, КУ-704, ВК-200 и др.
Электрощитовое оборудование
ЯРПП, ЯБПВУ, ЩМП и др.
Катушки управления
к пускателям, контакторам и др.
Электромагниты
ЭМИС, МО-200, МИС и др.
Крановое оборудование
ЭК-8250, ККТ, ТКГ и др.
Путевые выключатели
ВПК, ВП15, ВП19 и др.
Выключатели-разъединители
ВР32, РПБ, РЕ-19 и др.
Переключатели кулачковые
4G, ПК-16 и др.
Выключатели пакетные
ПВ, ПП и др.
Кнопки, устройства управления
СКЛ-11, AD-22DS, ВК30 и др.
Автоматические выключатели
ВА77, NM1, АЕ2046МП и др.

Имя должно быть не менее :error символов.

Не правильный E-mail.

Название должно быть не менее :error символов.

Обязательное поле

Защита от спама reCAPTCHA Конфиденциальность и Условия использования

Сообщение отправлено

Пожалуйста, заполните форму правильно.

Отправка…

Капча недействительна.

Повторите попытку позже.

адрес для заявок: [email protected]

(7273)495-231
(3955)60-70-56
(8182)63-90-72
(8512)99-46-04
(3852)73-04-60
(4722)40-23-64
(4162)22-76-07
(4832)59-03-52
(423)249-28-31
(8672)28-90-48
(4922)49-43-18
(844)278-03-48
(8172)26-41-59
(473)204-51-73
(343)384-55-89
(4932)77-34-06
(3412)26-03-58
(395)279-98-46
(843)206-01-48
(4012)72-03-81
(4842)92-23-67
(3842)65-04-62
(8332)68-02-04
(4966)23-41-49
(4942)77-07-48
(861)203-40-90
(391)204-63-61
(4712)77-13-04
(3522)50-90-47
(4742)52-20-81
(3519)55-03-13
(495)268-04-70
(8152)59-64-93
(8552)20-53-41
(831)429-08-12
(3843)20-46-81
(3496)41-32-12
(383)227-86-73
(3812)21-46-40
(4862)44-53-42
(3532)37-68-04
(8412)22-31-16
(8142)55-98-37
(8112)59-10-37
(342)205-81-47
(863)308-18-15
(4912)46-61-64
(846)206-03-16
(8342)22-96-24
(812)309-46-40
(845)249-38-78
(8692)22-31-93
(3652)67-13-56
(4812)29-41-54
(862)225-72-31
(8652)20-65-13
(3462)77-98-35
(8212)25-95-17
(4752)50-40-97
(4822)63-31-35
(8482)63-91-07
(3822)98-41-53
(4872)33-79-87
(3452)66-21-18
(8422)24-23-59
(3012)59-97-51
(347)229-48-12
(4212)92-98-04
(8352)28-53-07
(351)202-03-61
(8202)49-02-64
(3022)38-34-83
(4112)23-90-97
(4852)69-52-93

Задайте вопрос прямо сейчас:

Тиристорный однополюсный контактор.

— КиберПедия

Механическое удерживание земляных масс: Механическое удерживание земляных масс на склоне обеспечивают контрфорсными сооружениями различных конструкций…

Папиллярные узоры пальцев рук — маркер спортивных способностей: дерматоглифические признаки формируются на 3-5 месяце беременности, не изменяются в течение жизни…

Навигация:

Главная Случайная страница Обратная связь ТОП Интересно знать Избранные

Топ:

Характеристика АТП и сварочно-жестяницкого участка: Транспорт в настоящее время является одной из важнейших отраслей народного…

Определение места расположения распределительного центра: Фирма реализует продукцию на рынках сбыта и имеет постоянных поставщиков в разных регионах. Увеличение объема продаж…

Проблема типологии научных революций: Глобальные научные революции и типы научной рациональности…

Интересное:

Лечение прогрессирующих форм рака: Одним из наиболее важных достижений экспериментальной химиотерапии опухолей, начатой в 60-х и реализованной в 70-х годах, является…

Что нужно делать при лейкемии: Прежде всего, необходимо выяснить, не страдаете ли вы каким-либо душевным недугом…

Как мы говорим и как мы слушаем: общение можно сравнить с огромным зонтиком, под которым скрыто все…

Дисциплины:

Автоматизация Антропология Археология Архитектура Аудит Биология Бухгалтерия Военная наука Генетика География Геология Демография Журналистика Зоология Иностранные языки Информатика Искусство История Кинематография Компьютеризация Кораблестроение Кулинария Культура Лексикология Лингвистика Литература Логика Маркетинг Математика Машиностроение Медицина Менеджмент Металлургия Метрология Механика Музыкология Науковедение Образование Охрана Труда Педагогика Политология Правоотношение Предпринимательство Приборостроение Программирование Производство Промышленность Психология Радиосвязь Религия Риторика Социология Спорт Стандартизация Статистика Строительство Теология Технологии Торговля Транспорт Фармакология Физика Физиология Философия Финансы Химия Хозяйство Черчение Экология Экономика Электроника Энергетика Юриспруденция

⇐ ПредыдущаяСтр 10 из 10

Схема тиристорного однополюсного контактора представлена на рисунке 10. 2 Для включения контактора и подачи напряжения на нагрузку должны замкнуться контакты К в цепи управления тиристоров VS1 и VS2. Если в этот момент на зажиме 1 положительный потенциал (положительная полуволна синусоиды переменного тока), то на управляющий электрод тиристора VS1 будет подано через резистор R1 и диод VD1 положительное напряжение. Тиристор VS1 откроется, и через нагрузку Rн пойдет ток. При смене полярности напряжения сети откроется тиристор VS2, таким образом, нагрузка будет подключена к сети переменного тока. При отключении контактами К размыкаются цепи управляющих электродов, тиристоры закрываются и нагрузка отключается от сети.

Рисунок 10.2 — Схема электрическая однополюсного контактора

Бесконтактные тиристорные пускатели.

Для включения, отключения, реверсирования в схемах управления асинхронными электродвигателями разработаны тиристорные трехполюсные пускатели серии ПТ. Пускатель трехполюсного исполнения в схеме имеет шесть тиристоров VS1, …, VS6, включенных по два тиристора на каждый полюс. Включение пускателя осуществляется посредством кнопок управления SB1 «Пуск» и SB2 «Стоп».

Рисунок 10.3 — Бесконтактный трехполюсный пускатель на тиристорах серии ПТ

Схема тиристорного пускателя (рисунок 17.3) предусматривает защиту электродвигателя от перегрузки, для этого в силовую часть схемы установлены трансформаторы тока ТА1 и ТА2, вторичные обмотки которых включены в блок управления тиристорами.

Контрольные вопросы

1. Что называют бесконтактным коммутационным аппаратом?

2. Перечислите достоинства и недостатки бесконтактных аппаратов по сравнению с обычными пускателями и контакторами.

3. Что определяет большие тепловые потери в полупроводниковом элементе в режиме длительного тока?

4. Как подразделяются бесконтактные выключатели в зависимости от типа чувствительного элемента?

ПРАКТИЧЕСКАЯ РАБОТА № 11

Тема: Выбор электрических аппаратов (автоматических выключателей) по заданным техническим условиям и проверка их на соответствие заданным режимам работы

Цель: Ознакомиться с назначением, научиться выбирать автоматические выключатели в низковольтных сетях

Задание

1. Рассчитать токи двигателя

2. Выбрать автоматический выключатель для защиты асинхронного двигателя

Таблица 11.1 Технические данные асинхронных двигателей

(Номинальное напряжение 380 В)

Вариант	Типоразмер двигателя	Рном, кВт	ηном, %	Соsφном	I п Iн
1	4А100S2У3	4	86,5	0,89	7,5
2	4А100L2У3	5,5	87,5	0,91	7,5
3	4А1L2M2У3	7,5	87,5	0,88	7,5
4	4АL32М2У3	11	88	0,9	7,5
5	4А160S2У3	15	88	0,91	7,5
6	4А160М2У3	18,5	88,5	0,92	7,5
7	4А180S2У3	22	88,5	0,91	7,5
8	4А180М2У3	30	90,5	0,9	7,5
9	4А200М2У3	37	90	0,89	7,5
10	4А200L2У3	45	91	0,9	7,5
11	4А225М2У3	55	91	0,92	7,5
12	4А250S2У3	75	91	0,89	7,5
13	4А112М4У3	5,5	85,5	0,86	7
14	4А132S4У3	7,5	87,5	0,86	7,5
15	4А132М4У3	11	87,5	0,87	7,5
16	4А160S4У3	15	89	0,88	7
17	4А160М4У3	18,5	90	0,88	7
18	4А180S4У3	22	90	0,9	7
19	4А180М4У3	30	91	0,89	7
20	4А200М4У3	37	91	0,9	7
21	4А200L4У3	45	92	0,9	7
22	4А225М4У3	55	92,5	0,9	7
23	4А250S4У3	75	93	0,9	7
24	4А250М4У3	90	93	0,91	7
25	4А280S4У3	110	92,5	0,9	7

Теоретические сведения

Номинальный ток асинхронного двигателя

Автоматические выключатели выбираются согласно условиям

Где Iнома – номинальный ток автомата, А;

Iномр – номинальный ток расцепителя, А;

Iдл – длительный ток в линии, А;

Uнома – номинальное напряжение автомата, В;

Uс – напряжение сети, В;

Ко – кратность отсечки;

Iо – ток отсечки, А;

Iп – пусковой ток, А.

В соответствии с рассчитанным значением Iнома, Iномр, Ку(эмр) из таблицы 11.3 выбирается автоматический выключатель и выписываются его паспортные данные

Таблица 11.2 Структура условного обозначения автоматического выключателя

ВА ХХ — ХХ — Х

________________________| _________

Обозначение выключателя

_______________________________

Разработка

51,52 – с ТР и ЭМР

53, 55, 75- с ПМР

56-без МР

_________________________________________

Обозначение номинального тока (Iн, А)

выключателя: Обозначение количества

полюсов:

25 -25А 39-630 А 1 — один

29- 63 А 41 — 1000 А 2 — два

31 — l 00 А 43 — 1600 А 3 — три

33 — 160 А 45 — 2500 А

35-250А 47 — 4000А

37-400А

Таблица 11. 3 Паспортные данные автоматического выключателя ВА

Тип	Номинальный ток		Кратность уставки		Iоткл,кА
Тип	Iна	Iнр	Ку(тр)	Ку(эмр)	Iоткл,кА
1	2	3	4	5	6
ВА 51-25	25	6,3;8	1,35	7;10	2
		10;12,5			2,5
		16;20;25			3,0
ВА 51-31	100	6,3;8	1,35	3,7,10	2
		10			2,5
		20;25			3,5
		31,5;40;50;63			5
		80;100			8
ВА 51-33	160	80;100;125;160	1,25	10	12,5
ВА 51-35	250	80;100;125;160;200;250	1,25	12	12,5
ВА 51-37	400	250;320;400	1,25	10	25
ВА 51-39	630	400;500;630	1,25	10	35
ВА 53-41	1000	0,63-0,8-1,0 Iна	1,25	2,3,5,7	25
ВА 53-43	1600	0,63-0,8-1,0 Iна	1,25	2,3,5,7	31

ПРАКТИЧЕСКАЯ РАБОТА № 12

Тема: Выбор электрических аппаратов (магнитных пускателей и тепловых реле) по заданным техническим условиям и проверка их на соответствие заданным режимам работы

Цель: Ознакомиться с назначением, научиться выбирать пускатели и тепловые реле в низковольтных сетях

Задание

1. Рассчитать токи двигателя

2. Выбрать магнитный пускатель для управления асинхронного двигателя

3. Выбрать тепловое реле для защиты асинхронного двигателя

Таблица 12.1 Технические данные асинхронных двигателей

(Номинальное напряжение 380 В)

Вариант	Типоразмер двигателя	Рном, кВт	ηном, %	Соsφном	I п Iн
1	4А100S2У3	4	86,5	0,89	7,5
2	4А100L2У3	5,5	87,5	0,91	7,5
3	4А1L2M2У3	7,5	87,5	0,88	7,5
4	4АL32М2У3	11	88	0,9	7,5
5	4А160S2У3	15	88	0,91	7,5
6	4А160М2У3	18,5	88,5	0,92	7,5
7	4А180S2У3	22	88,5	0,91	7,5
8	4А180М2У3	30	90,5	0,9	7,5
9	4А200М2У3	37	90	0,89	7,5
10	4А200L2У3	45	91	0,9	7,5
11	4А225М2У3	55	91	0,92	7,5
12	4А250S2У3	75	91	0,89	7,5
13	4А112М4У3	5,5	85,5	0,86	7
14	4А132S4У3	7,5	87,5	0,86	7,5
15	4А132М4У3	11	87,5	0,87	7,5
16	4А160S4У3	15	89	0,88	7
17	4А160М4У3	18,5	90	0,88	7
18	4А180S4У3	22	90	0,9	7
19	4А180М4У3	30	91	0,89	7
20	4А200М4У3	37	91	0,9	7
21	4А200L4У3	45	92	0,9	7
22	4А225М4У3	55	92,5	0,9	7
23	4А250S4У3	75	93	0,9	7
24	4А250М4У3	90	93	0,91	7
25	4А280S4У3	110	92,5	0,9	7

Теоретические сведения

Номинальный ток асинхронного двигателя

Пускатель выбирается по условию

Номинальный ток нагревательного элемента теплового реле выбирается по условию

В соответствии с рассчитанным значением Iномдв, Iномтр из таблицы 6. 3 выбирается пускатель и тепловое реле и выписываются их паспортные данные

Таблица 12.2 Структура условного обозначения типа пускателя

ПМЛ Х1 Х2 Х3 Х4

Х1 – цифра, указывающая величину пускателя в зависимости от номинального тока

1 – 10 А; 2 – 25 А; 3 – 40 А; 4 – 63 А; 5 – 80 А; 6 – 125 А; 7 – 200 А;

Х2 – цифра, указывающая исполнение пускателя по назначению, наличию устройств защиты и виду блокировки

1 – нереверсивный без теплового реле; 2 – нереверсивный с тепловым реле; 5 – реверсивный с механической блокировкой без теплового реле; 6 – реверсивный с электрической и механической блокировкой с тепловым реле; 7 – с переключением «звезда/треугольник»

Х3 – цифра, указывающая исполнение пускателя по степени защиты и наличию встроенных элементов управления

0 – степень защиты IP00; 1 — степень защиты IP54; 2 — степень защиты IP54 с кнопками; 3 — степень защиты IP54 с кнопками и сигнальной лампой; 4 — степень защиты IP40; 5 — степень защиты IP40 с кнопками; 6 — степень защиты IP20;

Х4 – цифра, указывающая исполнение пускателя по сочетанию контактов и роду тока вспомогательной цепи

При Х1=1,2: 0 – 1 замыкающий контакт, род тока цепи управления – переменный; 5 – 1 замыкающий контакт, род тока цепи управления – постоянный; 6 – 1 размыкающий контакт, род тока цепи управления – постоянный;

Таблица 12. 3 Технические данные тепловых реле РТЛ для пускателя ПМЛ

Величина пускателя	Номинальный ток пускателя, А	Номинальный ток теплового реле, А
1	10	0,14; 0,21; 0,32; 0,52; 0,8; 1,27; 2,05; 3,4; 4,9; 6,75; 8,5
2	25	6,75; 8,5; 11,75; 16; 21,5
3	40	16; 21,5; 27,5; 35,5
4	63	27,5; 35,5; 45; 55,5
5	80	45; 55,5; 64; 74,5
6	125	64; 74,5; 90; 107,5
7	200	90; 107,5; 137,5; 172,5

Диапазон регулирования тока несрабатывания теплового реле (0,75 ¸1,25) Iн

⇐ Предыдущая12345678910

Опора деревянной одностоечной и способы укрепление угловых опор: Опоры ВЛ — конструкции, предназначенные для поддерживания проводов на необходимой высоте над землей, водой. ..

Индивидуальные и групповые автопоилки: для животных. Схемы и конструкции…

© cyberpedia.su 2017-2020 — Не является автором материалов. Исключительное право сохранено за автором текста.
Если вы не хотите, чтобы данный материал был у нас на сайте, перейдите по ссылке: Нарушение авторских прав. Мы поможем в написании вашей работы!

схемы подключения и принцип работы

Модульный контактор дает возможность дистанционно управлять электроустановками и оборудованием. Он имеет компактные размеры, отлично сочетается с другими модульными устройствами. Например, однофазный контактор легко установить на ДИН-рейку в электрическом щитке. Во время работы отсутствует вибрация и шум, поэтому такие контакторы применяются не только на производстве, но и в жилых и общественных зданиях.

Содержание

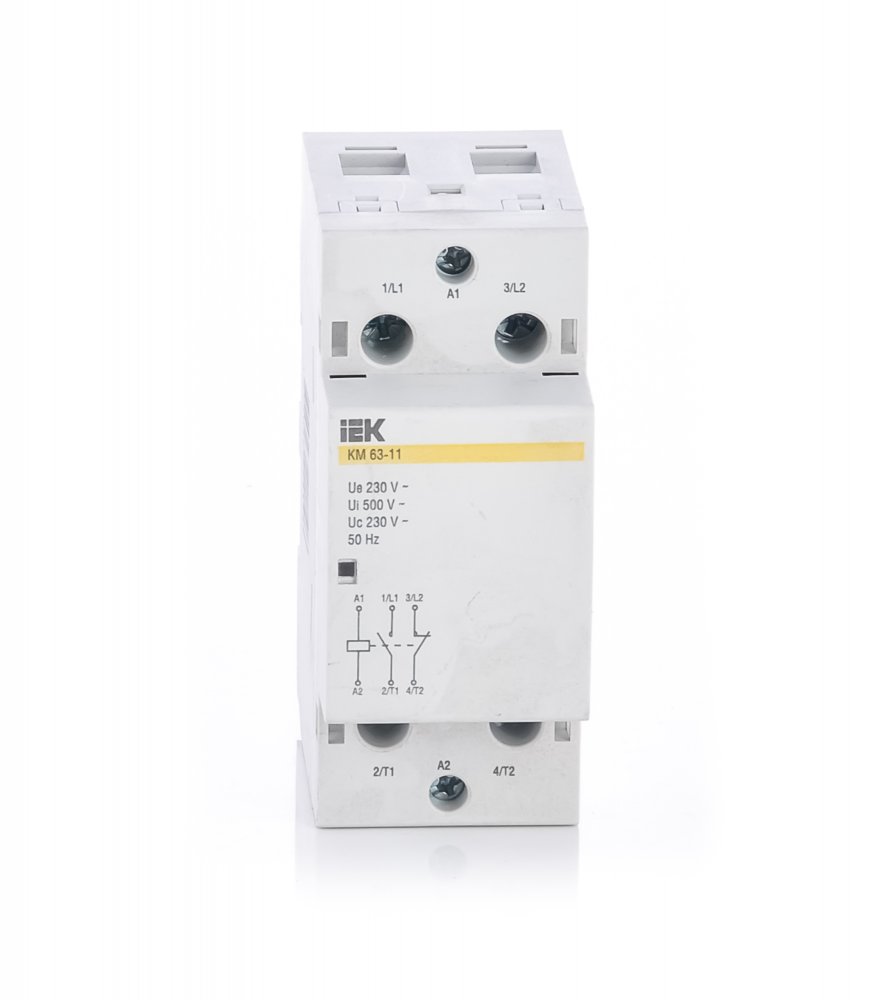

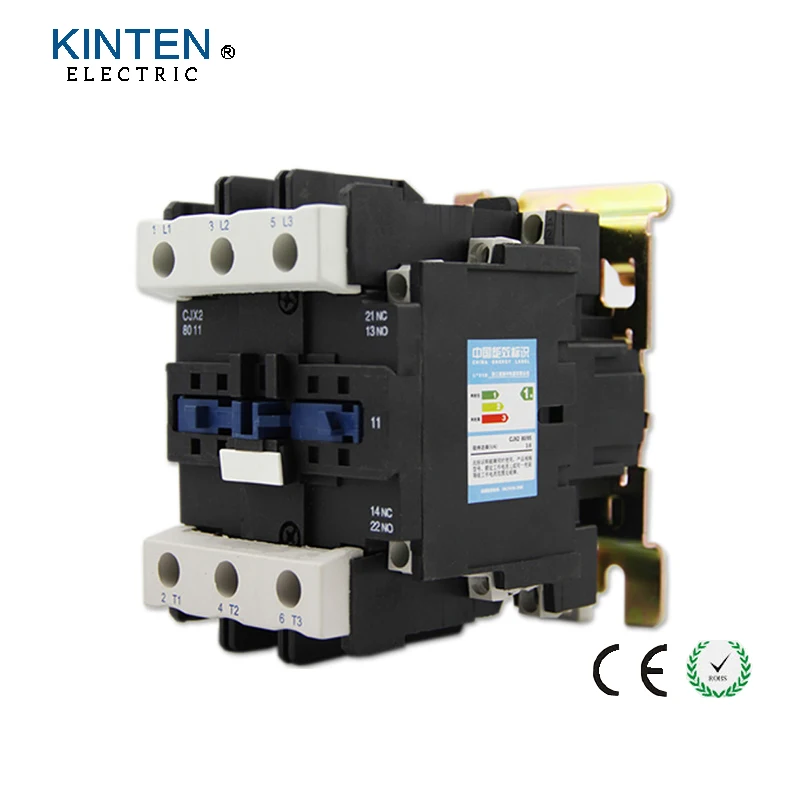

Что такое модульный контактор и для чего он нужен

По своему функциональному назначению контактор модульный КМ относится к коммутационной аппаратуре дистанционного управления мощными нагрузками, работающими при постоянном или переменном токе. Они выполняют разрыв токовых цепей сразу в нескольких местах, и этим отличаются от электромагнитных реле, разрывающих цепь лишь в одной точке.

Довольно часто модульные контакторы работают совместно со вспомогательными устройствами – приставками, тепловыми реле, средствами блокировки и другими приборами модульного типа. В результате таких сочетаний получается аппаратура, обладающая особыми свойствами и способная выполнять заданные функции. Так, при установке модуля задержки, получается контактор с функцией задержки, а тепловое реле перегрузки переводит контактор в категорию магнитного пускателя. С помощью вспомогательных элементов существенно расширяются возможности основных приборов, улучшаются их эксплуатационные характеристики, упрощается монтаж.

По своей сути контакторные устройства считаются модифицированными разновидностями пускателя, в котором дополнительно присутствуют тепловое реле и контактная группа для запуска электродвигателя. Электромагнитные пускатели низкого напряжения реверсивными и нереверсивными. Первый вариант включает в себя два одинаковых контактора, с одним и тем же номинальным током. В нем установлена блокировка механического или электрического типа, предотвращающая одновременное замыкание главных контактов.

Защитные функции в этих приборах выполняют электротепловые токовые реле и другие аналогичные устройства. Электрический контактор малой мощности, используется в качестве промежуточного реле. Он предназначен для слаботочных цепей и отличается большим числом коммутаций. С помощью этого прибора удается подключить множество дополнительных участков и контролировать их включение-выключение.

Конструкция и принцип действия

Стандартная конструкция контактора включает в себя несколько основных деталей. Прибор состоит из корпуса (1), выводной клеммы катушки управления (2), клеммы силового контакта (3), неподвижного магнитопровода (4), подвижной части – сердечника (5), катушки управления (6), короткозамкнутого кольца магнитопровода (7), неподвижного и подвижного контактов (8 и 9), индикаторного рычага включения-выключения (10).

Катушка является основным элементом, создающим магнитный ток. Если она используется еще и в качестве дросселя, то с ее помощью возникает движущая сила, обеспечивающая работу приборов. Натяжение контактов фиксируется при помощи контактной пружины. Во время стыковки подвижный и неподвижный контакты соединяются между собой. Они постоянно находятся в движении и совершают определенные действия. Неподвижные контакты закрепляются на корпусе, а подвижные соединяются с сердечником.

Работа контактора происходит следующим образом:

После подачи напряжения на управляющую катушку, происходит притягивание якоря к сердечнику. В результате, наступает замыкание или размыкание контактной группы, в соответствии с исходным положением того или иного контакта.
После отключения питания все действия происходят в обратном порядке. Электрическая дуга, возникающая в момент размыкания, гасится при помощи дугогасительной системы.
После прекращения подачи напряжения, электромагнитное поле исчезает и перестает удерживать якорь или сердечник.
Возвратная пружина переводит контакты в исходное положение, полностью размыкая цепь. Таким образом, модульный контактор выполняет свою основную работу в периоды подачи и отключения напряжения.

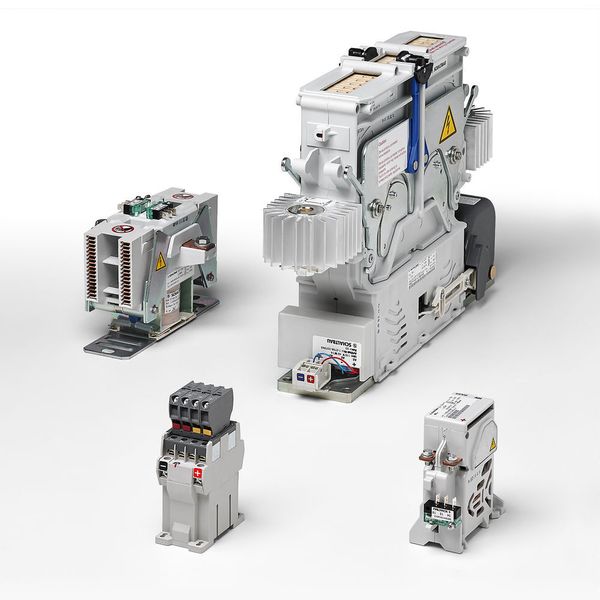

Классификация контакторных устройств

Существуют различные типы контакторов, отличающихся друг от друга по различным показателям. Среди них можно выделить следующие параметры.

В первую очередь, они классифицируются по назначению. Сюда входят следующие виды и категории:

Приборы для дистанционной коммутации. Большинство из них работает под ручным управлением оператора, используя кнопки или выключатели. В нужное время подается сигнал, и устройство приводится в действие. В другом способе несколько контакторов соединяются в общую автоматизированную систему питания, в которой для подачи команд используется электронная схема. На случай аварийной ситуации предусмотрена система защиты, размыкающая контакты.
Включение мощного электрооборудования при помощи слаботочных линий. Возникает вопрос, для чего нужен контактор в таких случаях? Не лучше ли воспользоваться традиционной кнопкой? Это, конечно, можно сделать, но тогда понадобится очень массивная и громоздкая аппаратура, а сам процесс включения потребует значительных усилий. То же самое касается и выключения. Поэтому для этих целей используются компактные слаботочные устройства, позволяющие с высокой частотой выполнять циклы включения-выключения. Таким образом, слабый ток подается на катушку, а уже потом осуществляется запуск мощного электродвигателя.

Каждый контактор модульный разделяется по типу привода его в действие. В этом случае также можно отметить различные варианты:

Электромагнитный привод считается основным, именно он заложен в принципе действия большинства устройств. При подаче напряжения происходит включение, а при отсутствии напряжения прибор отключается. После полного отключения, включение нужно выполнять повторно, что обеспечивает дополнительную безопасность при работе с электроустановками.
Контактная группа может быть приведена в движение с помощью пневматических устройств. Такая система, предназначенная для коммутации, не требует электромагнитного привода. Управляющая команда подается импульсом высокого давления. Подобные системы применяются для локомотивов железных дорог, и других установках с пневматикой.

Любой контактор модульный КМ в зависимости от модификации, может быть смонтирован разными способами:

Специализированные устройства, в том числе и без корпусов, не имеют каких-либо дизайнерских ограничений и устанавливаются исключительно с позиций нормальной функциональности и безопасной эксплуатации.
Существуют конструкции, создаваемые в индивидуальном порядке под конкретную электроустановку. Они не подходят для бытовых условий, поскольку размещаются в специально отведенных местах.
При стандартном монтаже модульный контактор и его подключение осуществляются на ДИН-рейку в щитке, вместе с другими устройствами.

Существуют различия и в соответствии с номинальным напряжением основной цепи. В этом случае контактор КМ может входить в группу устройств, работающих с напряжением 220 и 440 вольт или в группу с напряжением 380 и 660 В. Прибор, бывает однополюсный, а также двухполюсный и с большим количеством полюсов – до 5 единиц.

Схемы подключения потребителей и модульных контакторов

В соответствии с типом используемого электрооборудования, в каждом случае предусмотрена индивидуальная схема подключения модульного контактора. Наибольшее распространение получил стандартный вариант, где используется всего один прибор, а также схемы – реверсивная и с подключением однофазных потребителей. Каждую из них следует рассмотреть подробнее.

Самая популярная схема – подключение трехфазного электродвигателя через контактор модульный КМ (рис. 1). Для управления используются обычные кнопки ПУСК и СТОП. Защита от перегрузок осуществляется с помощью теплового реле. На случай коротких замыканий электрическая цепь оборудуется автоматическим выключателем.

Другая схема – реверсивная (рис. 2), используется при подключение модульного контактора к электродвигателю, чтобы появилась функция реверса. Она постоянно необходима в различных подъемных механизмах, станках и другом оборудовании. В этом случае выполняется подсоединение еще одного коммутирующего устройства. Оно участвует в изменении мест двух фаз, что приводит и к изменению направления вращения вала. Данная схема также дополнена защитными средствами – тепловым реле и автоматическим выключателем.

Основное назначение контакторов в третьей схеме, заключается в работе с однофазными потребителями. Как правило, это системы освещения, электрические насосы и другое оборудование, функционирующее с одной фазой.

Технические характеристики

Основные параметры и технические характеристики наносятся на корпус прибора, в том числе и контактора АВВ. Прежде всего, это величина номинального тока, тип и количество контактов. На каждой модели и модификации присутствуют собственные показатели.

Чаще всего коммутационные приборы, работающие с различным электрооборудованием, обладают следующими характеристиками:

Величина номинального рабочего напряжения переменного тока, составляющая 230, 400 и 600 вольт.
Значение номинального рабочего тока, с категорией использования АС-3 – 12 А.
Показатели условного теплового тока с категорией использования АС-1 – 25 А.
Номинальная мощность при коммутации для напряжения 230 В по категории АС-3 – 3 кВт.
Номинальная мощность при коммутации для напряжения 400 В по категории АС-3 – 5,5 кВт.
Номинальная мощность при коммутации для напряжения 660 В по категории АС-3 – 7,5 кВт.

Отдельно следует отметить характеристики управляющих цепей в самом контакторе:

Величина номинального напряжения в управляющих катушках составляет 24, 36, 110, 230 и 400 вольт.
При срабатывании катушка потребляет мощность в размере 60 ВА.
В положении удержания катушка потребляет мощность, величиной 7 ВА.
Контакты замыкаются в течение 12-22 миллисекунд.
Размыкание контактов происходит в течение 4-16 мс.
Катушка управления обладает мощностью рассеяния – 3 Вт.

Благодаря этим показателям данные приборы широко используются в электрике, промышленности и других областях.

Можно ли использовать 2-полюсный контактор вместо 1-полюсного контактора?

перейти к основной навигации
перейти к основному содержанию
перейти к нижнему колонтитулу

Показывать Компания

Свяжитесь с нами
О нас
Обещание бренда
Встретиться с командой
Линейная карта
Академия Паккарда
Новости и предстоящие события
Распределительные центры
Карьера

Хотя нашими клиентами являются оптовики, компания Packard знает, что у вас, как у подрядчика, есть выбор. Вам часто предлагается множество вариантов покупки, и хорошая информированность о вашей покупке может помочь сделать вашу работу проще и успешнее. Наши технические советы также очень полезны для наших оптовиков, поскольку мы представляем информацию о продукте, которая может помочь подрядчикам задать вопросы.

Именно поэтому мы выделили раздел нашего сайта для подрядчиков и оптовиков. В этом разделе вы найдете полезные советы по продуктам, инструменты и несколько клипов с наших учебных занятий. Мы также предоставили номер для поиска дистрибьюторов , чтобы вы могли найти ближайшего оптового продавца, который может предоставить вам доступ к продуктам Packard.

Можно ли использовать 2-полюсный контактор вместо 1-полюсного контактора?

по Пользователь не найден

Быстрый ответ: да. Но давайте посмотрим на контакторы и посмотрим, как они работают.

На рис. 1 выше клеммы обозначены как L1, L2, T1 и T2. «L» представляет собой линию, источник энергии. При однофазном питании будет две ветви питания, которые будут подключены к L1 и L2. «Т» обозначает нагрузку, такую как двигатель, компрессор или другое устройство. Подумайте о простом подключении двигателя, где два провода от двигателя подключены к двум линиям питания. В случае контактора эти два провода двигателя будут подключены к T1 и T2.

Посмотрите внимательно на 2-полюсный контактор. Обратите внимание на материал латунного цвета между L1 и T1. Он состоит из верхней и нижней части. Верхняя секция соприкасается с нижней секцией, когда катушка контактора находится под напряжением. Это замыкает цепь, позволяя мощности от L1 пройти к T1. Между L1 и T1 будет непрерывность, когда катушка находится под напряжением. Обратите внимание, что мощность, питающая катушку контактора, может быть другим источником питания, чем тот, который подключен к L1 и L2. При отключении питания от катушки секции разделяются, и цепь от L1 до T1 размыкается и непрерывность отсутствует. Каждый полюс контактора работает одинаково.

Посмотрите на 1-полюсный контактор. Он идентифицирован как полюс 1+! Обратите внимание, что имеется только один набор контактов (материал цвета латуни), следовательно, 1 полюс. Цепь между L1 и T1 будет работать, как мы обсуждали ранее. Но почему знак «+» и отсутствие контактов между L2 и T2?

Обратите внимание на рис. 2 ниже, что между L2 и T2 есть «шунт». Это сплошной латунный стержень, соединяющий L2 с T2. Цепь между L2 и T2 всегда замкнута, и от L2 до T2 всегда имеется непрерывность. «+» указывает на то, что есть дополнительная цепь, но она не переключается между разомкнутым и замкнутым.

С 1-полюсным контактором шунтирующая цепь используется, когда работающее устройство всегда должно быть под напряжением, например, в случае нагревателя картера.

При замене 1-полюсного контактора на 2-полюсный помните, что L2 — T2 будут открываться и закрываться при подаче питания на катушку. Если бы нагреватель картера был подключен через этот путь, он не всегда был бы под напряжением. Так как же 2 полюса могут заменить 1 полюс и обеспечить ту же работу? Нагреватель картера или любое другое устройство, которое должно постоянно находиться под напряжением, должно быть подключено к той же стороне, что и источник питания, L2. Тогда он будет постоянно находиться под напряжением. Некоторые могут сказать, что нужно установить перемычку между L2 и T2. Это обеспечит постоянную мощность нагревателя картера. Однако вы потеряете возможность размыкания и замыкания цепи L2 и T2. Открытие и закрытие обеих ветвей питания можно рассматривать как элемент безопасности.

Да, 1-полюсный можно заменить на 2-полюсный, а 2-полюсный обеспечивает дополнительные возможности переключения. Но обязательно определите, должны ли какие-либо устройства на стороне шунта 1-го полюса постоянно находиться под напряжением, и, если они есть, внесите необходимые корректировки в подключение.

Allied Electronics & Automation, часть RS Group

Вы видите эту страницу, если страница, которую вы искали, не существует или больше недоступна.

Пожалуйста, используйте окно поиска выше или ссылки ниже, чтобы завершить свой запрос. Если вам потребуется помощь, свяжитесь с нами или позвоните по бесплатному номеру 1-866-433-5722. Спасибо и приносим извинения за неудобства.
Панели выключателей / центры нагрузки
Аксессуары для панелей выключателей / центров нагрузки
Автоматические выключатели
Трансформаторы постоянного напряжения
Фильтры
Аксессуары для предохранителей
Комплекты предохранителей
Предохранители
Защита GFI
Линейные реакторы
Стабилизаторы напряжения
Контроллер коэффициента мощности
Устройства защиты от перенапряжения
Специальные соединители
Аудио- и видеоразъемы и аксессуары
Автоматические разъемы
Соединители уровня платы
Шинные шины и изделия для заземления
Круглые соединители
Коаксиальные/РЧ разъемы
Разъемы для передачи данных/Ethernet/телекоммуникаций
Разъемы D-Sub, контакты и аксессуары
Электрические / сетевые разъемы
Розетки, вилки и адаптеры для микросхем
Прямоугольные соединители
Пружинные щупы, тестовые соединители и адаптеры
Клеммные колодки и планки
Клеммы, наконечники и наконечники
Датчики для монтажа на плате
Конденсаторы
Компьютеры
Средства разработки и проектирования
Дискретные полупроводники
Экранирование/подавление электромагнитных/радиочастотных помех
Газоразрядные трубки (ГДТ)
Катушки индуктивности
Интегральные схемы
Оптоэлектроника
Пассивные аксессуары и комплекты
Модуль ввода питания (PEM)
Принадлежности модуля ввода питания
Массивы резисторов
Сети резисторных делителей
Резисторы
Продукция РФ
Термисторы
Переменные резисторы
Варисторы (MOV)
Видеоразветвители и мультиплексоры
Шкаф и стойка
Части шкафа и стойки/аксессуары
Принадлежности для электрических шкафов
Электрические шкафы
Электронный блок
Аксессуары для электронных корпусов
Системы продувки и повышения давления
Корпус кнопки
Аксессуары для структурных систем
Рельсы структурной системы
Полка / каркас для карт
Принадлежности для каркаса/корзины для карт
Дорожные и портфели
Чистящие средства
Продукты ESD
Безопасность объекта
ОВКВ
Смазочные материалы, консистентные смазки и масла
Товары для офиса
Блок питания
Безопасность и СИЗ
Оборудование для мастерских и хранение
Кондиционеры
Воздуходувки
Потолочные вентиляторы
Вентиляторы для закрытых помещений
Охладители / Чиллеры
Модули охлаждения
Настольные вентиляторы
Электрические нагреватели
Оборудование Вентиляторы
Аксессуары для вентиляторов и воздуходувок
Защита вентилятора
Вентиляторы с фильтром
Решетки
Теплообменники
Радиаторы
Промышленные вентиляторы
Принадлежности для моторизованного рабочего колеса
Моторизованные рабочие колеса
Полупроводниковые изоляторы, розетки и комплекты
Обогреватели и радиаторы
Термопрокладки
Контакторы и аксессуары
Станции управления
Контроллеры и аксессуары
Разъединители
Электрический линейный привод
Электронные и механические счетчики
Индуктивные ответвители сигналов
Защита машин и безопасность машин
Механическая передача мощности
Панельные счетчики
Розетки
Переключатели питания
Роботы
Формирование сигналов и преобразователи сигналов
Контактные кольца
Соленоиды и принадлежности для соленоидов
Таймеры
Аксессуары для передачи данных
Ethernet-коммутаторы
Пограничные шлюзы Интернета вещей
Медиаконвертеры
Преобразователи протоколов
Маршрутизаторы
Беспроводная связь
Аудиосистемы
Балласты
Аксессуары для маяков
Маяки
Фонари и рабочие фонари
Патроны для ламп
Лампы (лампочки)
Линзы
Осветительные мачты, компоненты и аксессуары
Освещение
Индикаторы, линзы и оборудование для монтажа на панели
Фотоконтроль
Предупреждения об электропитании
Принадлежности для привода переменного тока
Приводы переменного тока
Усовершенствованные пускатели двигателей
Комбинированные пускатели двигателей
Контроллеры двигателей постоянного тока
Мотор-редукторы
Ручные пускатели двигателей
Аксессуары для двигателей
Защита двигателя
Аксессуары для защиты двигателя
Принадлежности для пускателя двигателя
Пускатели двигателей
Комбинации мотор-привод
Двигатели
Нагреватели перегрузки
Перегрузки
Устройства плавного пуска
Комплекты и комплекты контроллеров
Станции данных
Аксессуары ЧМИ
Дисплеи ЧМИ
Модули ЧМИ
Промышленные мониторы
Промышленные ПК
Сбор данных ПК
Принадлежности для сбора данных с ПК
Принадлежности ПЛК
Модули расширения ПЛК
ПО для программирования ПЛК
Комбинация ПЛК/ЧМИ
ПЛК
Модули удаленного ввода/вывода
Интеллектуальные реле
Подготовка/обработка воздуха
Воздушные насосы / Воздушные компрессоры
Аксессуары для фитингов
Фитинги
Регуляторы расхода / регуляторы скорости
Гидравлика
Приборы
Логические элементы
Многоканальные соединители
Трубопровод и водопровод
Принадлежности для пневматических приводов
Пневматические приводы
Пневматические глушители / Пневматические глушители
Насосы и принадлежности для насосов
Смотровые стекла
Трубки/шланги
Вакуум
Клапаны
Генераторы и генераторы
Батареи
Преобразователь (блоки питания постоянного тока)
Инвертор (блоки питания постоянного и переменного тока)
PoE (питание через Ethernet)
Блок питания (блоки питания переменного и постоянного тока)
Аксессуары для источников питания
Солнечное зарядное устройство/инвертор
Панель солнечных батарей
Объединитель солнечной энергии
Трансформаторы
ИБП (источник бесперебойного питания)
Ардуино Магазин
Магазин BBC micro:bit
Средства разработки и одноплатные компьютеры
Прототип
Магазин Raspberry Pi
Промышленные оптопары
Реле контроля
Силовые реле
Герконовые реле
Аксессуары для реле
Релейные модули
Сигнальные реле
Твердотельные реле
Реле задержки времени
Акселерометры
Датчики качества воздуха
Датчики анемометра
Считыватели штрих-кода
Датчики тока
Энкодеры
Датчики потока
Вилочный датчик/датчик паза
Датчики Холла
Датчики наклона
Световые завесы
Световые датчики
Линейные преобразователи
Датчики уровня жидкости
Тензодатчики
Датчики магнитного поля
Магнитные звукосниматели
Фотоэлектрические датчики
Датчики давления
Датчики приближения
Радарные датчики
Радиочастотная идентификация (RFID)
Аксессуары для датчиков
Тензодатчики
Датчики температуры
Термостаты
Датчики крутящего момента
Датчики вибрации
Датчики зрения
Датчики напряжения
Базовые переключатели мгновенного действия
Биометрические переключатели
Тросовые переключатели
DIP-переключатели
Выключатели аварийной остановки
Поплавковый выключатель
Ножные переключатели
Шарнирные переключатели
Выключатели блокировки
Джойстик-переключатель
Выключатели с замком
Концевые выключатели
Магнитные и герконовые переключатели
Программируемые переключатели дисплея
Кнопочные переключатели
Переключатели с нажимным колесом
Кулисные переключатели
Поворотные переключатели
Селекторные переключатели
Ползунковые переключатели
Электромагнитные блокировочные выключатели
Аксессуары для переключателей
Комплекты переключателей
Тактильные переключатели
Дисковые переключатели
Переключатели наклона
Тумблеры
Сенсорные переключатели
Беспроводные коммутаторы
Анализаторы
Калибраторы
Регистрация и сбор данных
Электронные нагрузки постоянного тока
Коробка Десятилетия
Платы расширения
Частотомер
Инспекционные прицелы
Метров
Осциллографы
Источники питания
Генераторы сигналов
Аксессуары для испытательного оборудования
Тестеры
Тепловизоры
Термометры
Химикаты и клеи
Соединительный и обжимной инструмент
Инженерные материалы
Оборудование
Пайка
Ленты
Принадлежности и детали для инструментов
Инструменты
Продукты без категорий
Кабель
Кабельные сборки
Управление кабелями
Маркировка
Провод
Однополюсный контактор | Запчасти для оборудования общественного питания
У нас есть однополюсный контактор, необходимый для правильной работы.
Рекомендуемый продукт
Kold-Draft 102103601 Оригинальная запасная часть OEM. Компания Koldraft предлагает коммерческие льдогенераторы, изготовленные с учетом требований качества и долговечности. Используйте оригинальные запасные части OEM для обеспечения безопасности, надежности и производительности.
Посмотреть полную информацию о продукте
75,99 $
Kold-Draft 102103601 Оригинальная запасная часть OEM. Компания Koldraft предлагает коммерческие льдогенераторы, изготовленные с учетом требований качества и долговечности. Используйте оригинальные запасные части OEM для обеспечения безопасности, надежности и производительности.
Посмотреть полную информацию о продукте
Купить однополюсный контактор
Магнитный контактор определенного назначения, число полюсов 1+N, 25 A, ток полной нагрузки, резистивный, 20 A, ток полной нагрузки, индуктивный, напряжение катушки 208/240 В перем. — 240 В, 7 1/2 л.с., высота 2,64 дюйма, ширина 2,03 дюйма, глубина 3,41 дюйма, корпус Рейтинг NEMA Нет корпуса, Гц 50/60, реверсивное нет, серия Compact, стандарты GB14048.4, IEC60947-4-1, УЛ508
Посмотреть полную информацию о продукте
16,60 $
Магнитный контактор определенного назначения, число полюсов 1+N, 25 A, ток полной нагрузки, резистивный, 20 A, ток полной нагрузки, индуктивный, напряжение катушки 208/240 В перем. — 240 В, 7 1/2 л.с., высота 2,64 дюйма, ширина 2,03 дюйма, глубина 3,41 дюйма, корпус Рейтинг NEMA Нет корпуса, Гц 50/60, реверсивное нет, серия Compact, стандарты GB14048.4, IEC60947-4-1, УЛ508
Посмотреть полную информацию о продукте
Магнитный контактор определенного назначения, количество полюсов 2, 30 А, ток полной нагрузки, резистивный, 25 А, ток полной нагрузки, индуктивный, напряжение катушки 120 В перем. тока, л.с., 1 фаза — 120 В, 2 л. 3,19 дюйма, ширина 1,97 дюйма, глубина 2,32 дюйма, корпус Рейтинг NEMA Нет корпуса, Гц 50/60, реверсивное нет, компактная серия, включает винт с винтовой головкой и быстроразъемными клеммами, металлическую монтажную пластину, стандарты CE, CSA, UL
Посмотреть полную информацию о продукте
38,09 $
Магнитный контактор определенного назначения, количество полюсов 2, 30 А, ток полной нагрузки, резистивный, 25 А, ток полной нагрузки, индуктивный, напряжение катушки 120 В перем. тока, л.с., 1 фаза — 120 В, 2 л. 3,19 дюйма, ширина 1,97 дюйма, глубина 2,32 дюйма, корпус Рейтинг NEMA Нет корпуса, Гц 50/60, реверсивное нет, компактная серия, включает винт с винтовой головкой и быстроразъемными клеммами, металлическую монтажную пластину, стандарты CE, CSA, UL
Посмотреть полную информацию о продукте
Магнитный контактор определенного назначения, количество полюсов 3, 50 А, ток полной нагрузки, резистивный, 40 А, ток полной нагрузки, индуктивный, напряжение катушки 120 В перем. тока, л.с., 1 фаза — 120 В, 3 л. л.с., 3-фазный л.с. — 240 В, 10 л.с., 3-фазный л.с. — 480 В, 20 л.с., 3-фазный л.с. — 575 В, 20 л.с., высота 4 дюйма, ширина 2,5 дюйма, глубина 3,12 дюйма, корпус Рейтинг NEMA Без корпуса, Гц 50/ 60, номер реверса, стандартная серия, включает клемму быстрого подключения, стандарты CE, CSA, UL
Посмотреть полную информацию о продукте
$105,31
Магнитный контактор определенного назначения, количество полюсов 3, 50 А, ток полной нагрузки, резистивный, 40 А, ток полной нагрузки, индуктивный, напряжение катушки 120 В перем. тока, л.с., 1 фаза — 120 В, 3 л. л.с., 3-фазный л.с. — 240 В, 10 л.с., 3-фазный л.с. — 480 В, 20 л.с., 3-фазный л.с. — 575 В, 20 л.с., высота 4 дюйма, ширина 2,5 дюйма, глубина 3,12 дюйма, корпус Рейтинг NEMA Без корпуса, Гц 50/ 60, номер реверса, стандартная серия, включает клемму быстрого подключения, стандарты CE, CSA, UL
Посмотреть полную информацию о продукте
Магнитный контактор определенного назначения, количество полюсов 2, 40 А, ток полной нагрузки, резистивный, 30 А, ток полной нагрузки, индуктивный, напряжение катушки 120 В перем. тока, л.с., 1 фаза — 120 В, 2 л. 3,29 дюйма, ширина 2,16 дюйма, глубина 2,22 дюйма, корпус Рейтинг NEMA Нет корпуса, Гц 50/60, реверсивный нет, компактная серия, включает клемму быстрого подключения, стандарты CE, CSA, UL
Посмотреть полную информацию о продукте
$39,71
Магнитный контактор определенного назначения, количество полюсов 2, 40 А, ток полной нагрузки, резистивный, 30 А, ток полной нагрузки, индуктивный, напряжение катушки 120 В перем. тока, л.с., 1 фаза — 120 В, 2 л. 3,29 дюйма, ширина 2,16 дюйма, глубина 2,22 дюйма, корпус Рейтинг NEMA Нет корпуса, Гц 50/60, реверсивный нет, компактная серия, включает клемму быстрого подключения, стандарты CE, CSA, UL
Посмотреть полную информацию о продукте
Магнитный контактор определенного назначения, количество полюсов 3, 40 А, ток полной нагрузки, резистивный, 30 А, ток полной нагрузки, индуктивный, напряжение катушки 120 В перем. тока, л.с., 1 фаза — 120 В, 2 л. @ 3 фазы — 240 В, 10 л.с., л.с., 3 фазы — 480 В, 15 л.с., л.с., 3 фазы — 575 В, 15 л.с., высота 4 дюйма, ширина 2,5 дюйма, глубина 3,12 дюйма, корпус Рейтинг NEMA Без корпуса, Гц 50/60, реверс Нет, стандартная серия, включает клемму быстрого подключения, стандарты CE, CSA, UL
Посмотреть полную информацию о продукте
94,20 $
Магнитный контактор определенного назначения, количество полюсов 3, 40 А, ток полной нагрузки, резистивный, 30 А, ток полной нагрузки, индуктивный, напряжение катушки 120 В перем. тока, л.с., 1 фаза — 120 В, 2 л. @ 3 фазы — 240 В, 10 л.с., л.с., 3 фазы — 480 В, 15 л.с., л.с., 3 фазы — 575 В, 15 л.с., высота 4 дюйма, ширина 2,5 дюйма, глубина 3,12 дюйма, корпус Рейтинг NEMA Без корпуса, Гц 50/60, реверс Нет, стандартная серия, включает клемму быстрого подключения, стандарты CE, CSA, UL
Посмотреть полную информацию о продукте
Магнитный контактор определенного назначения, количество полюсов 3, 50 А, ток полной нагрузки, резистивный, 40 А, ток полной нагрузки, индуктивный, напряжение катушки 208/240 В перем. тока, л.с., 1 фаза — 120 В 3 л. /2 л.с., 3-фазный л.с. — 240 В 10 л.с., 3-фазный л.с. — 480 В 20 л.с., 3-фазный л.с. — 575 В 20 л.с., высота 4 дюйма, ширина 2,5 дюйма, глубина 3,12 дюйма, корпус Рейтинг NEMA Без корпуса, Гц 50/60, нет реверса, стандартная серия, включает клемму быстрого подключения, стандарты CE, CSA, UL
Посмотреть полную информацию о продукте
81,00 $
Магнитный контактор определенного назначения, количество полюсов 3, 50 А, ток полной нагрузки, резистивный, 40 А, ток полной нагрузки, индуктивный, напряжение катушки 208/240 В перем. тока, л.с., 1 фаза — 120 В 3 л. /2 л.с., 3-фазный л.с. — 240 В 10 л.с., 3-фазный л.с. — 480 В 20 л.с., 3-фазный л.с. — 575 В 20 л.с., высота 4 дюйма, ширина 2,5 дюйма, глубина 3,12 дюйма, корпус Рейтинг NEMA Без корпуса, Гц 50/60, нет реверса, стандартная серия, включает клемму быстрого подключения, стандарты CE, CSA, UL
Посмотреть полную информацию о продукте
Магнитный контактор IEC, ток полной нагрузки — индуктивный 9 А, ток полной нагрузки — резистивный 20 А, количество полюсов 3, напряжение катушки 120 В перем. 240 В 1 л.с., 3 фазы л.с. — 208 В 2 л.с., 3 фазы л.с. — 240 В 2 л.с., 3 фазы л.с. — 480 В 5 л.с., 3 фазы л.с. — 575 В 7 1/2 л.с., доп. Конфигурация контактов 1НО/1НЗ, корпус Рейтинг NEMA Без корпуса, Гц 50/60, высота 3,03 дюйма, ширина 1,77 дюйма, глубина 3,38 дюйма, стандарты CSA, UL, типоразмер/серия/класс/код TeSys
Посмотреть полную информацию о продукте
$103,21
Магнитный контактор IEC, ток полной нагрузки — индуктивный 9 А, ток полной нагрузки — резистивный 20 А, количество полюсов 3, напряжение катушки 120 В перем. 240 В 1 л.с., 3 фазы л.с. — 208 В 2 л.с., 3 фазы л.с. — 240 В 2 л.с., 3 фазы л.с. — 480 В 5 л.с., 3 фазы л.с. — 575 В 7 1/2 л.с., доп. Конфигурация контактов 1НО/1НЗ, корпус Рейтинг NEMA Без корпуса, Гц 50/60, высота 3,03 дюйма, ширина 1,77 дюйма, глубина 3,38 дюйма, стандарты CSA, UL, типоразмер/серия/класс/код TeSys
Посмотреть полную информацию о продукте
Магнитный контактор определенного назначения, количество полюсов 3, 50 A, ток полной нагрузки, резистивный, 40 A, ток полной нагрузки, индуктивный, напряжение катушки 24 В переменного тока, л. с. при 1 фазе — 120 В, 3 л. л.с., 3-фазный л.с. — 240 В, 10 л.с., 3-фазный л.с. — 480 В, 20 л.с., 3-фазный л.с. — 575 В, 20 л.с., высота 4 дюйма, ширина 2,5 дюйма, глубина 3,12 дюйма, корпус Рейтинг NEMA Без корпуса, Гц 50/ 60, номер реверса, стандартная серия, включает клемму быстрого подключения, стандарты CE, CSA, UL
Посмотреть полную информацию о продукте
99,60 $
Магнитный контактор определенного назначения, количество полюсов 3, 50 A, ток полной нагрузки, резистивный, 40 A, ток полной нагрузки, индуктивный, напряжение катушки 24 В переменного тока, л.с. при 1 фазе — 120 В, 3 л. л.с., 3-фазный л.с. — 240 В, 10 л.с., 3-фазный л.с. — 480 В, 20 л.с., 3-фазный л.с. — 575 В, 20 л.с., высота 4 дюйма, ширина 2,5 дюйма, глубина 3,12 дюйма, корпус Рейтинг NEMA Без корпуса, Гц 50/ 60, номер реверса, стандартная серия, включает клемму быстрого подключения, стандарты CE, CSA, UL
Посмотреть полную информацию о продукте
Магнитный контактор определенного назначения, количество полюсов 2, 40 А, ток полной нагрузки, резистивный, 30 А, ток полной нагрузки, индуктивный, напряжение катушки 24 В перем. тока, л.с., 1 фаза — 120 В, 2 л. 3,29 дюйма, ширина 2,16 дюйма, глубина 2,22 дюйма, корпус Рейтинг NEMA Нет корпуса, Гц 50/60, реверсивный нет, компактная серия, включает клемму быстрого подключения, стандарты CE, CSA, UL
Посмотреть полную информацию о продукте
$50,46
Магнитный контактор определенного назначения, количество полюсов 2, 40 А, ток полной нагрузки, резистивный, 30 А, ток полной нагрузки, индуктивный, напряжение катушки 24 В перем. тока, л.с., 1 фаза — 120 В, 2 л. 3,29 дюйма, ширина 2,16 дюйма, глубина 2,22 дюйма, корпус Рейтинг NEMA Нет корпуса, Гц 50/60, реверсивный нет, компактная серия, включает клемму быстрого подключения, стандарты CE, CSA, UL
Посмотреть полную информацию о продукте
Магнитный контактор определенного назначения, количество полюсов 2, 40 А, ток полной нагрузки, резистивный, 30 А, ток полной нагрузки, индуктивный, напряжение катушки 208/240 В перем. тока, л.с., 1 фаза — 120 В, 2 л. , Высота 3,29 дюйма, Ширина 2,16 дюйма, Глубина 2,22 дюйма, Корпус Рейтинг NEMA Нет корпуса, Гц 50/60, Реверс Нет, Компактная серия, Включает клемму быстрого подключения, Стандарты CE, CSA, UL
Посмотреть полную информацию о продукте
$39,47
Магнитный контактор определенного назначения, количество полюсов 2, 40 А, ток полной нагрузки, резистивный, 30 А, ток полной нагрузки, индуктивный, напряжение катушки 208/240 В перем. тока, л.с., 1 фаза — 120 В, 2 л. , Высота 3,29 дюйма, Ширина 2,16 дюйма, Глубина 2,22 дюйма, Корпус Рейтинг NEMA Нет корпуса, Гц 50/60, Реверс Нет, Компактная серия, Включает клемму быстрого подключения, Стандарты CE, CSA, UL
Посмотреть полную информацию о продукте
Магнитный контактор определенного назначения, количество полюсов 2, 40 А, ток полной нагрузки, резистивный, 30 А, ток полной нагрузки, индуктивный, напряжение катушки 120 В перем.
