Ограничитель импульсных перенапряжений оин 1. Ограничители импульсных напряжений ОИН1 и ОИН2: защита электроустановок от перенапряжений

Что такое ограничители импульсных напряжений ОИН1 и ОИН2. Как они защищают электроустановки от перенапряжений. Какие технические характеристики имеют ОИН1 и ОИН2. Где применяются данные устройства. В чем их преимущества перед аналогами.

Назначение и принцип работы ограничителей импульсных напряжений ОИН1 и ОИН2

Ограничители импульсных напряжений (ОИН) ОИН1 и ОИН2 предназначены для защиты электроустановок зданий от грозовых и коммутационных импульсных перенапряжений. Данные устройства относятся к классу II по ГОСТ Р 51992 и обеспечивают защиту оборудования от импульсного перенапряжения категории II по ГОСТ Р 50571.19-2000.

Принцип работы ОИН основан на использовании варистора — полупроводникового резистора, сопротивление которого уменьшается с увеличением приложенного напряжения. При возникновении импульса перенапряжения варистор резко снижает свое сопротивление, отводя опасный импульс на землю и ограничивая напряжение до безопасного уровня.

Основные функции ОИН1 и ОИН2:

• Ограничение импульсных перенапряжений до безопасного уровня
• Отвод импульсов тока большой амплитуды на землю
• Защита чувствительного электронного оборудования от повреждений
• Повышение надежности и бесперебойности работы электроустановок

Технические характеристики и конструктивные особенности ОИН1 и ОИН2

Ограничители ОИН1 и ОИН2 имеют схожие технические параметры, но различаются наличием индикации. Рассмотрим их основные характеристики:

• Номинальное напряжение питающей сети: 220 В
• Максимальное длительное рабочее напряжение: 275 В
• Номинальный разрядный ток: 5 кА
• Максимальный разрядный ток: 12,5 кА
• Уровень напряжения защиты: не более 2 кВ
• Рабочий потребляемый ток при 275 В: не более 0,7 мА
• Габаритные размеры: 80 x 17,5 x 65,5 мм
• Масса: не более 0,12 кг

ОИН выполнены в виде унифицированного модуля шириной 17,5 мм для монтажа на DIN-рейку 35 мм. Корпус изготовлен из негорючего самозатухающего пластика. Степень защиты оболочки — не ниже IP20.

Различия между ОИН1 и ОИН2:

• ОИН1 — базовая модель без индикации (опционально со световым индикатором наличия напряжения сети)
• ОИН2 — модель со световым индикатором рабочего состояния и индикацией наличия напряжения сети

Применение ограничителей импульсных напряжений ОИН1 и ОИН2

ОИН1 и ОИН2 широко применяются для защиты различных электроустановок от импульсных перенапряжений. Основные области применения включают:

• Жилые и общественные здания
• Промышленные объекты
• Системы автоматизации
• Телекоммуникационное оборудование
• Системы безопасности и видеонаблюдения
• Компьютерные сети и серверные

ОИН устанавливаются в распределительных щитах на вводе электропитания в здание или отдельные помещения. Они обеспечивают вторую ступень защиты от перенапряжений после первичных разрядников на вводе.

Преимущества использования ОИН1 и ОИН2:

• Повышение надежности работы электрооборудования
• Снижение риска выхода из строя дорогостоящей электроники
• Уменьшение затрат на ремонт и замену оборудования
• Обеспечение бесперебойности технологических процессов
• Повышение пожарной безопасности объектов

Нормативно-правовое обеспечение и соответствие стандартам

Ограничители импульсных напряжений ОИН1 и ОИН2 разработаны и производятся в соответствии с актуальными нормативными требованиями:

• Соответствуют ТР ТС 004/2011 «О безопасности низковольтного оборудования»
• Отвечают требованиям ГОСТ Р 50571.19 по защите от перенапряжений
• Соответствуют Правилам устройства электроустановок (ПУЭ)
• Имеют сертификат соответствия ТР ТС

Это гарантирует высокое качество и надежность устройств, а также возможность их легального применения на территории стран ЕАЭС.

Ключевые стандарты, которым соответствуют ОИН1 и ОИН2:

• ГОСТ Р 51992 (МЭК 61643-1) — Устройства защиты от импульсных перенапряжений низковольтные
• ГОСТ IEC 61643-11 — Устройства защиты от перенапряжений низковольтные
• ГОСТ Р 50571.26 (МЭК 60364-5-534) — Электроустановки низковольтные. Часть 5-53. Выбор и монтаж электрооборудования. Отделение, коммутация и управление. Раздел 534. Устройства для защиты от импульсных перенапряжений

Особенности монтажа и эксплуатации ОИН1 и ОИН2

Правильный монтаж и эксплуатация ограничителей импульсных напряжений ОИН1 и ОИН2 критически важны для обеспечения эффективной защиты электроустановок. Рассмотрим основные аспекты:

Монтаж ОИН:

• Устанавливаются на DIN-рейку 35 мм в распределительном щите
• Подключаются параллельно защищаемой цепи
• Требуют надежного заземления
• Длина соединительных проводников должна быть минимальной
• Рекомендуется использовать проводники сечением 4-16 мм²

Особенности эксплуатации:

• Диапазон рабочих температур: от -45°C до +55°C
• Не требуют обслуживания в течение всего срока службы
• ОИН2 позволяет контролировать рабочее состояние по световому индикатору
• При выходе из строя подлежат полной замене (неремонтопригодны)

Важно регулярно проверять состояние ОИН, особенно после сильных гроз или аварий в питающей сети. Своевременная замена вышедших из строя ограничителей обеспечит надежную защиту оборудования.

Сравнение ОИН1 и ОИН2 с аналогами других производителей

На рынке представлено множество устройств защиты от импульсных перенапряжений различных производителей. Сравним ОИН1 и ОИН2 с некоторыми аналогами:

Преимущества ОИН1 и ОИН2:

• Оптимальное соотношение цена/качество
• Компактные размеры (ширина модуля всего 17,5 мм)
• Высокая импульсная устойчивость благодаря применению оксидно-цинкового варистора
• Наличие модификаций с индикацией (ОИН2)
• Широкий диапазон рабочих температур

Отличия от аналогов:

• Более низкая цена по сравнению с импортными аналогами
• Отсутствие сменных модулей (в отличие от некоторых моделей Schneider Electric, ABB)
• Меньший максимальный разрядный ток по сравнению с устройствами класса I+II
• Отсутствие дистанционной сигнализации (в отличие от некоторых premium-моделей)

При выборе между ОИН1/ОИН2 и аналогами других производителей следует учитывать конкретные требования проекта, бюджет и необходимость в дополнительных функциях.

Экономическая эффективность применения ОИН1 и ОИН2

Использование ограничителей импульсных напряжений ОИН1 и ОИН2 позволяет достичь значительного экономического эффекта. Рассмотрим основные аспекты:

Прямая экономия:

• Снижение затрат на ремонт и замену оборудования, поврежденного импульсными перенапряжениями
• Уменьшение простоев производства, связанных с выходом из строя электроники
• Продление срока службы дорогостоящего оборудования

Косвенные экономические преимущества:

• Повышение надежности технологических процессов
• Снижение рисков пожаров, вызванных перенапряжениями
• Уменьшение затрат на страхование оборудования
• Повышение удовлетворенности клиентов за счет бесперебойной работы систем

По оценкам экспертов, установка ОИН может окупиться уже после первого серьезного грозового сезона или аварии в питающей сети. При этом стоимость самих ограничителей относительно невелика по сравнению со стоимостью защищаемого оборудования.

Перспективы развития технологий защиты от импульсных перенапряжений

Технологии защиты от импульсных перенапряжений постоянно развиваются. Рассмотрим некоторые тенденции и перспективы в этой области:

Ожидаемые направления развития:

• Повышение энергоемкости ограничителей при сохранении компактных размеров
• Интеграция функций самодиагностики и удаленного мониторинга
• Разработка «умных» УЗИП с адаптивными характеристиками
• Создание комплексных систем защиты, объединяющих УЗИП разных классов
• Применение новых материалов для улучшения характеристик варисторов

Эти инновации позволят повысить эффективность защиты от перенапряжений и расширить функциональность устройств типа ОИН1 и ОИН2. Ожидается, что будущие модели смогут лучше противостоять сложным импульсным воздействиям и обеспечивать более глубокую интеграцию в системы «умного дома» и промышленной автоматизации.

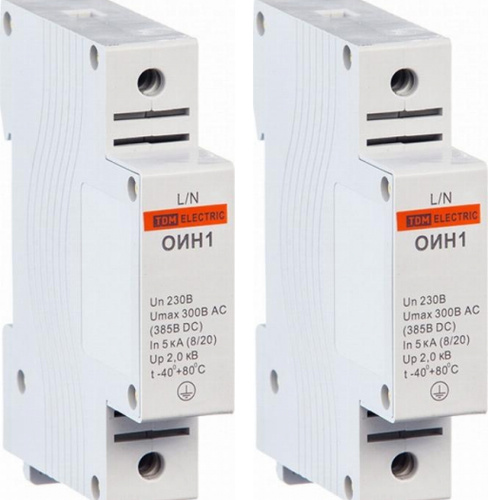

Ограничители импульсных напряжений (ОИН) ОИН1, ОИН2

Нормативно-правовое обеспечение

• Отвечают требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования», других стандартов и ПУЭ».
• Отвечает требованиям к защите от перенапряжений по ГОСТ Р 50571.19

Функциональные возможности

ОИН1 — ограничитель импульсных напряжений моноблок с варистором; по заказу световой индикатор наличия напряжения сети.

ОИН2 — ограничитель импульсных напряжений моноблок с варистором, световой индикатор рабочего состояния, световая индикация напряжения сети.

Конструктивные особенности

Ограничитель импульсных напряжений (ОИН) обеспечивает:

• Максимальное длительное рабочее напряжение 275 В частотой 50 Гц
• Рабочий потребляемый ток при напряжении 275 В не превышает 0,7 мА
• Выполнен в виде унифицированного модуля шириной 17,5 мм для монтажа на рейке 35/7мм
• Выдерживает воздействие импульсов комбинированной волны с напряжением разомкнутой цепи 10,0 кВ и с током короткозамкнутой цепи 5 кА
• Обеспечивает защиту оборудования от импульсного перенапряжения категории II по ГОСТ Р 50571. 19-2000 (уровень напряжения защиты 2,0 кВ)
• Выдерживает без повреждений воздействие временного перенапряжения 380 В
• Классификация по тепловой защите: ОИН1 и ОИН2 — без тепловой защиты.
• Классификация по наличию индикатора состояния:
  ОИН1 — без индикатора;
  ОИН1С (по дополнительному заказу) — со световым индикатором наличия напряжения сети;
  ОИН2 — со световым индикатором рабочего состояния.
• Классификация по ремонтопригодности: ОИН1 и ОИН2 — моноблочные (неремонтируемые в условиях эксплуатации).
• Допускает присоединение проводников сечением от 4 до 16 мм

Наименование характеристики	Значение параметров
Номинальное напряжение питающей сети, В	220
Номинальный разрядный ток, кА	5
Максимальный разрядный ток, кА	12,5
Остаточное напряжение при номинальном токе не выше, В	2000
Класс испытаний по ГОСТ Р 51992	II
Степень защиты, обеспечиваемая оболочками	не ниже IP20
Температура окружающего воздуха, С	от -45 до 55
Габаритные разметы, мм	80 x 17,5 x 65,5
Масса, не более, кг	0,12
Гарантийный срок эксплуатации, лет	3

Документация

Сертификат соответствия	PDF 529 Kb
Паспорт	PDF 826 Kb
Применение ОИН в электроустановках жилых и общественных зданий	PDF 229 Kb

Tdm Ограничитель импульсных напряжений ОИН1 SQ0201-0014 Ограничители ОИН1

Tdm Ограничитель импульсных напряжений ОИН1 SQ0201-0014 Ограничители ОИН1

Вход

Если у Вас есть зарегистрированный акаунт,
пожалуйста авторизуйтесь

Восстановление пароля

Ссылка на страницу изменения пароля будет отправлена на адрес Вашей электронной почты.

Вернуться на форму авторизации

---

ГлавнаяРазрядникиОИН1Tdm Ограничитель импульсных напряжений ОИН1 SQ0201-0014

{{:description}}

{{:price}}

{{:name}}

Достоинства

{{:advantages}}

Недостатки

{{:disadvantages}}

Комментарий

{{:comment_divided}}

{{:product_score_stars}}

{{:useful_score}}

{{:useless_score}}

Ограничитель импульсных напряжений ОИН1 TDM

Купить по низким ценам Tdm Ограничитель импульсных напряжений ОИН1 SQ0201-0014

Описание Tdm Ограничитель импульсных напряжений ОИН1 SQ0201-0014

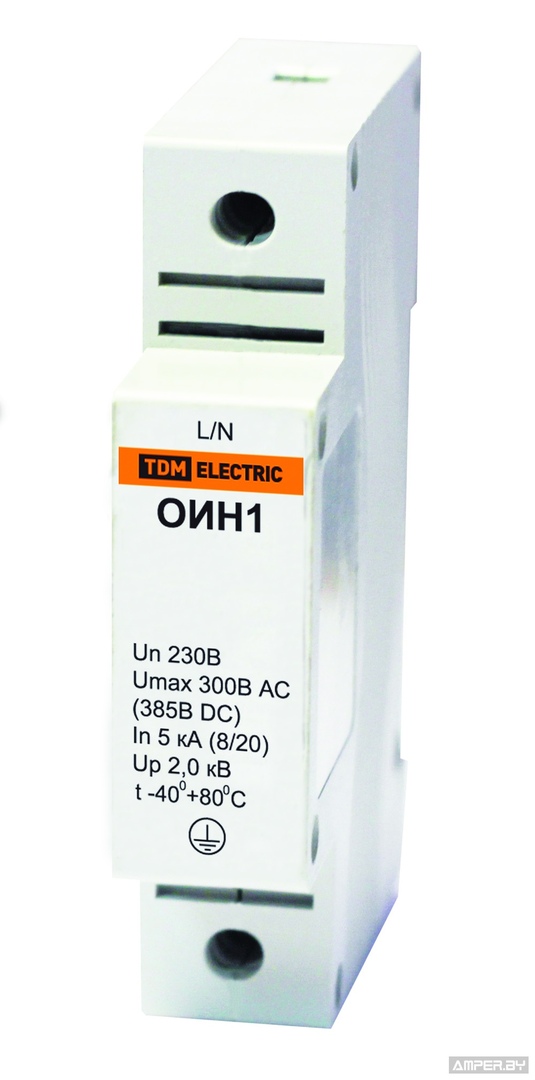

Ограничитель импульсных напряжений ОИН1 TDM SQ0201-0014

Назначение

• Защита электроустановок зданий от грозовых и коммутационных импульсных перенапряжений.

Применение

• Является упрощенным аналогом ОПС1 D1P;
• Применяется для защиты электронной аппаратуры от остатков атмосферных, коммутационных перенапряжений и высокочастотных помех, прошедших через ограничители перенапряжений классов В и С.

Материалы:

• Корпус изготовлен из негорючего самозатухающего пластика;
• Для ограничения импульсов используется оксидно-цинковый варистор.

Конструкция:

• Имеет моноблочное исполнение с варистором без индикатора рабочего состояния;
• Сечение подключаемых проводников – 2,5-20 мм.

Преимущества:

• За счет моноблочного исполнения и более упрощенной конструкции имеют цену в 2,5 раза ниже, чем аналог – ОПС1-D 1P;
• Максимальное длительное рабочее напряжение сетей переменного тока 300В частотой 50 Гц; постоянного тока – 385В;
• Применение оксидно-цинкового варистора позволяет добиться уникально высокой импульсной устойчивости при высоко-нелинейной вольтамперной характеристике.

Технические характеристики Tdm Ограничитель импульсных напряжений ОИН1 SQ0201-0014

• Ширина упаковки 10 см
• Высота упаковки 10 см
• Глубина упаковки 10 см

• Объемный вес 1 кг
• Кратность поставки 1

Заказ в один клик

Мы позвоним Вам в ближайшее время

Несоответствие минимальной сумме заказ

Минимальная сумма заказа 1 500,00 ₽

Просьба увеличить заказ.

Гарантия производителя 1 год

Компания TDM сегодня занимает лидирующие позиции по производству и поставкам различной светотехники, источников света, низковольтной аппаратуры, электромонтажных изделий, коробов и ящиков электрощитов, электро установочных изделий, удлинителей, розеток и прочей техники под собственной торговой маркой TDM ЕLECTRIC.  На просторах  России и стран СНГ компания  TDM  уверенно выбилась в лидеры  электрической промышленности.

Срочная доставка день в день

Объемный вес: 1 кг

Габариты: 10x10x10

* только для города Москва

Самовывоз по РФ

Объемный вес: 1 кг

Габариты: 10x10x10



Выберите пункт самовывозаМосква, ул. веерная, дом 7 к.2, офис 2

Доставка курьером по РФ

Объемный вес: 1 кг

Габариты: 10x10x10

По России:

Собственная служба доставки		350 ₽	2-3 дней
Почта России		уточнять	3-20 дней
ПЭК		уточнять	2-7 дней
СДЭК	Экспресс лайт	уточнять	2-7 дней
СДЭК	Супер Экспресс	уточнять	2-4 дней
Деловые Линии		уточнять	2-7 дней
Pony Express		уточнять	2-7 дней
DPD		уточнять	2-7 дней
DHL		уточнять	2-7 дней
Boxberry		уточнять	2-7 дней
ЖелДорЭкспедиция		уточнять	3-10 дней
Байкал Сервис		уточнять	2-10 дней
Энергия		уточнять	2-7 дней

Tdm Ограничитель импульсных напряжений ОИН1 SQ0201-0014

Артикул: SQ0201-0014

Ограничитель импульсных напряжений ОИН1 TDM

Объемный вес: 1 кг

Габариты: 10x10x10

В наличии

370,75 ₽ Скидка 25% 278,06 ₽ Цена за упаковку 1

• От 20 шт:

  278,06 ₽

  272,49 ₽

• От 40 шт:

  272,49 ₽

  264,15 ₽

Задать вопрос

Мы позвоним Вам в ближайшее время

Номер телефона

Вопрос

Заказ на обратный звонок

Мы позвоним Вам в ближайшее время

Номер телефона

Вопрос

Обратный звонок

Мы позвоним Вам в ближайшее время

Номер телефона

Вопрос

Устройство защиты от перенапряжения MERSEN: однофазное, 120 В перем.

тока, 1 полюс, 2 провода, L-N, параллельное — 491G57|STP120P07

МЕРСЕН

• Элемент # 491G57
• производитель Модель # СТП120П07
• UNSPSC # 39121610
• № страницы каталога Н/Д

Страна происхождения Мексика. Страна происхождения может быть изменена.

Эти УЗИП устанавливаются на DIN-рейки в электрическом щите и используются в панелях управления, установках заводской автоматизации, программируемых логических контроллерах и других промышленных приложениях. Эти УЗИП обнаруживают и ограничивают скачки напряжения, вызванные молнией или включением оборудования, чтобы защитить оборудование от повреждений.

Коснитесь изображения, чтобы увеличить его.

Наведите курсор на изображение, чтобы увеличить его.

МЕРСЕН

• Элемент # 491G57
• производитель Модель # СТП120П07
• UNSPSC # 39121610
• № страницы каталога Н/Д

Страна происхождения Мексика. Страна происхождения может быть изменена.

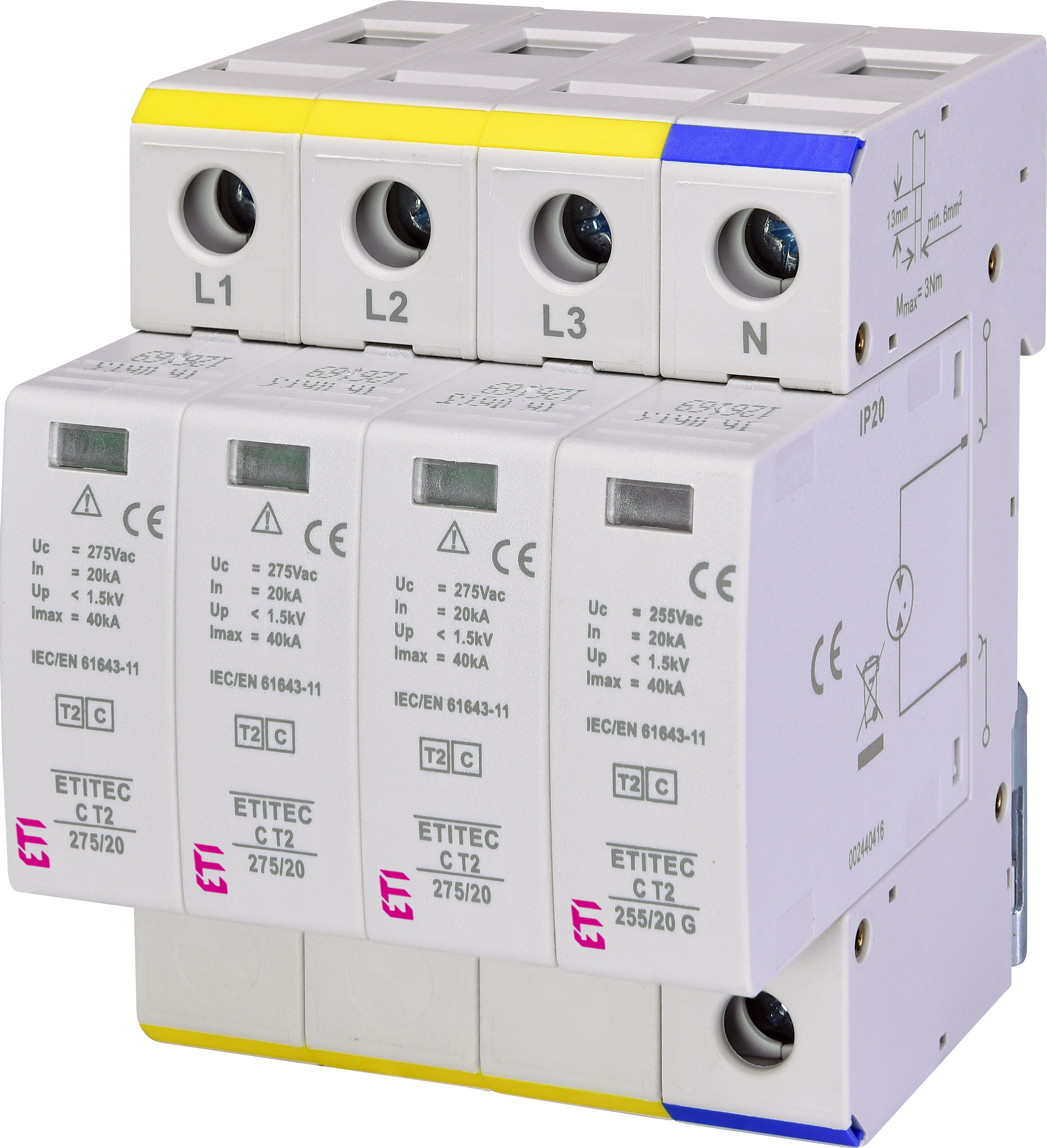

Эти УЗИП устанавливаются на DIN-рейки в электрическом щите и используются в панелях управления, установках заводской автоматизации, программируемых логических контроллерах и других промышленных приложениях. Эти УЗИП обнаруживают и ограничивают скачки напряжения, вызванные молнией или включением оборудования, чтобы защитить оборудование от повреждений.

Ограничитель перенапряжения для 24 В постоянного тока, установленный на DIN-рейке

• png&t=gallery&f=product&u=1604073764″>

СУГ-7-DIN/24VDC — разрядник 24В DC, защита от перенапряжения для бытовой и промышленной автоматики с питанием 24В скачки напряжения, которые могут возникнуть из-за сбоя в электроснабжении. Встроенный автопредохранитель на 1А снижает риск повреждения блока питания и риск возгорания в случае короткого замыкания в проводах или подключенном оборудовании.

Ограничитель перенапряжения устанавливается на стандартную DIN-рейку 35 мм. Раздвижные замки с обеих сторон позволяют легко устанавливать СУГ-7 в любом положении. Высококачественные клеммы с высокой токовой нагрузкой ограничивают риск повреждения при высоких импульсах. Устройство занимает ширину одного стандартного модуля DIN.

Может использоваться для любого электронного устройства, как для бытовых, так и для профессиональных установок. Он подключается между источником питания (блоком питания, батареей) и приемным устройством.

Упрощенная блок-схема

Для обеспечения эффективной защиты от молнии рекомендуется использовать два разрядника перенапряжения и их заземление. Подключите одно из устройств как можно ближе к источнику питания, а другое как можно ближе к принимающему устройству. Обратите внимание, что сторона ВХОДНОГО ограничителя СУГ-7-DIN (LINE) всегда находится со стороны длинных проводов, где может быть наведено перенапряжение.
