Жидкостный насос системы охлаждения: принцип работы, устройство и виды

Что такое жидкостный насос системы охлаждения. Как устроен и работает жидкостный насос. Какие бывают виды жидкостных насосов системы охлаждения. Какие функции выполняет помпа в системе охлаждения двигателя.

Назначение и принцип работы жидкостного насоса системы охлаждения

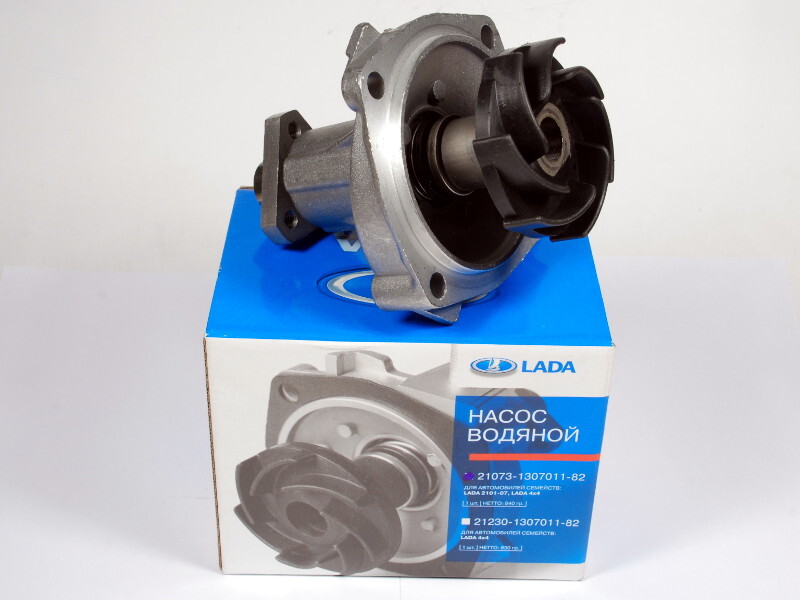

Жидкостный насос, также называемый помпой, является ключевым элементом системы охлаждения двигателя внутреннего сгорания. Его основная функция — обеспечение принудительной циркуляции охлаждающей жидкости в системе охлаждения.

Принцип работы жидкостного насоса основан на центробежной силе. При вращении крыльчатки насоса создается центробежная сила, которая отбрасывает охлаждающую жидкость от центра к периферии. За счет этого в центре крыльчатки создается разрежение, благодаря которому происходит всасывание новых порций жидкости.

Устройство жидкостного насоса системы охлаждения

Основные элементы конструкции жидкостного насоса:

• Корпус насоса в виде улитки
• Вал с крыльчаткой
• Подшипники
• Уплотнительные элементы (сальники, манжеты)
• Шкив привода

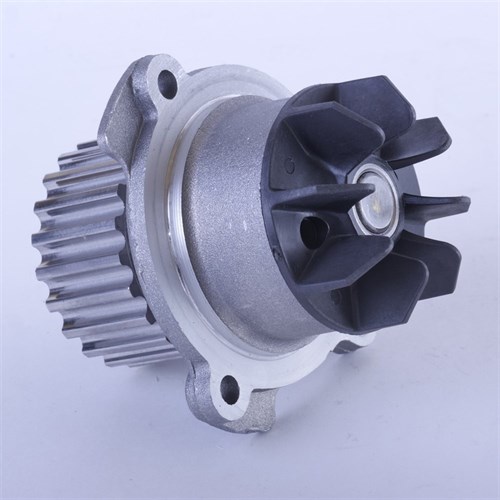

Крыльчатка насоса обычно выполняется из пластика или металла и имеет лопасти специальной формы для эффективной циркуляции жидкости. Вал устанавливается на подшипниках, которые обеспечивают его вращение. Уплотнительные элементы предотвращают вытекание охлаждающей жидкости.

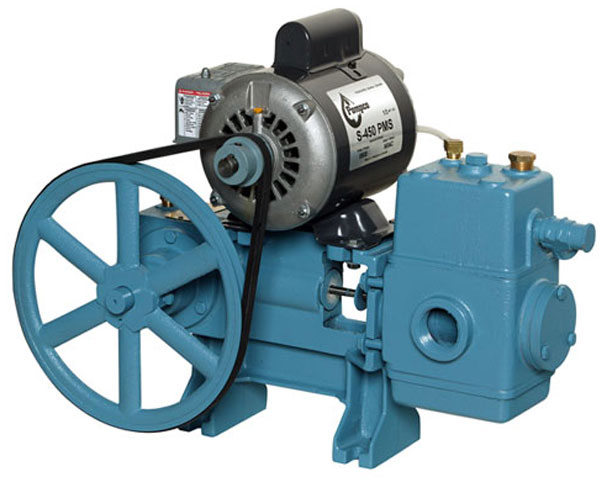

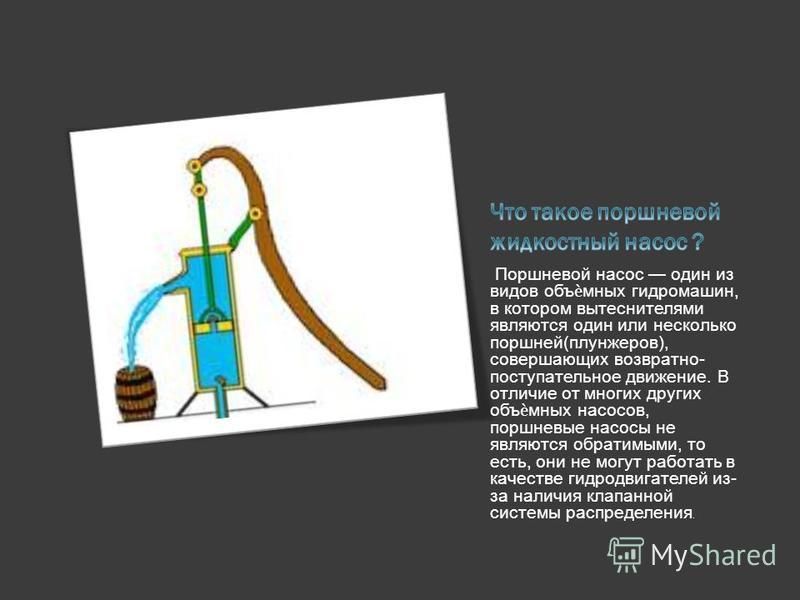

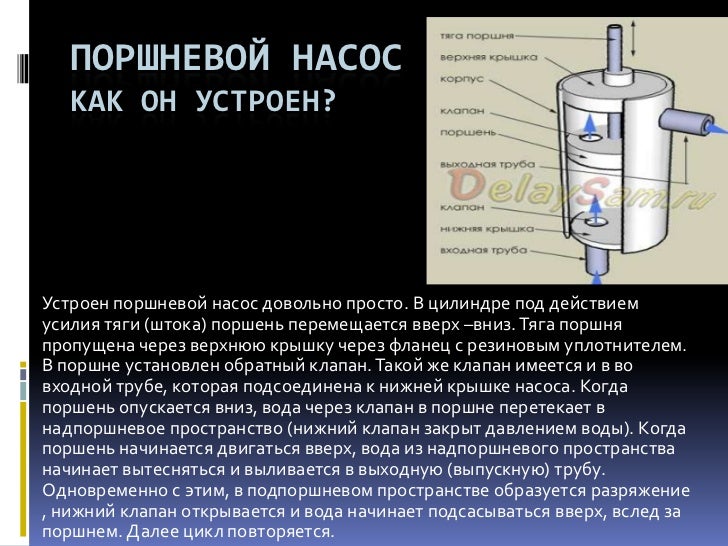

Виды жидкостных насосов системы охлаждения

Существует несколько основных типов жидкостных насосов, применяемых в системах охлаждения двигателей:

1. Центробежные насосы

Самый распространенный тип. Обеспечивают хороший напор и производительность. Просты по конструкции и надежны в эксплуатации.

2. Шестеренчатые насосы

Используются реже. Отличаются более высоким КПД, но сложнее по конструкции. Обеспечивают равномерную подачу жидкости.

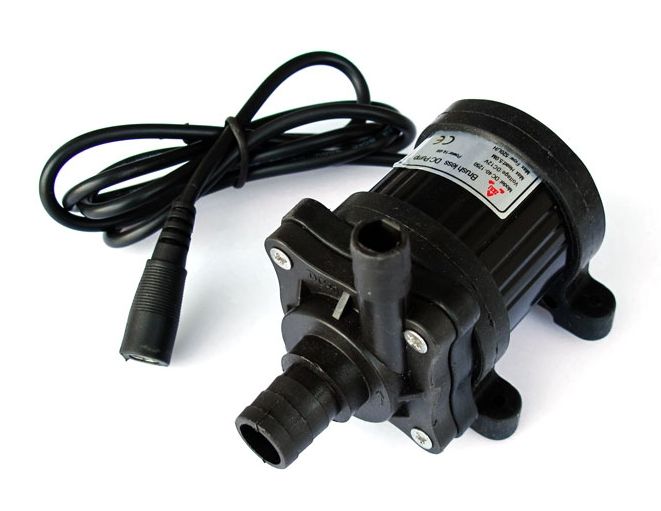

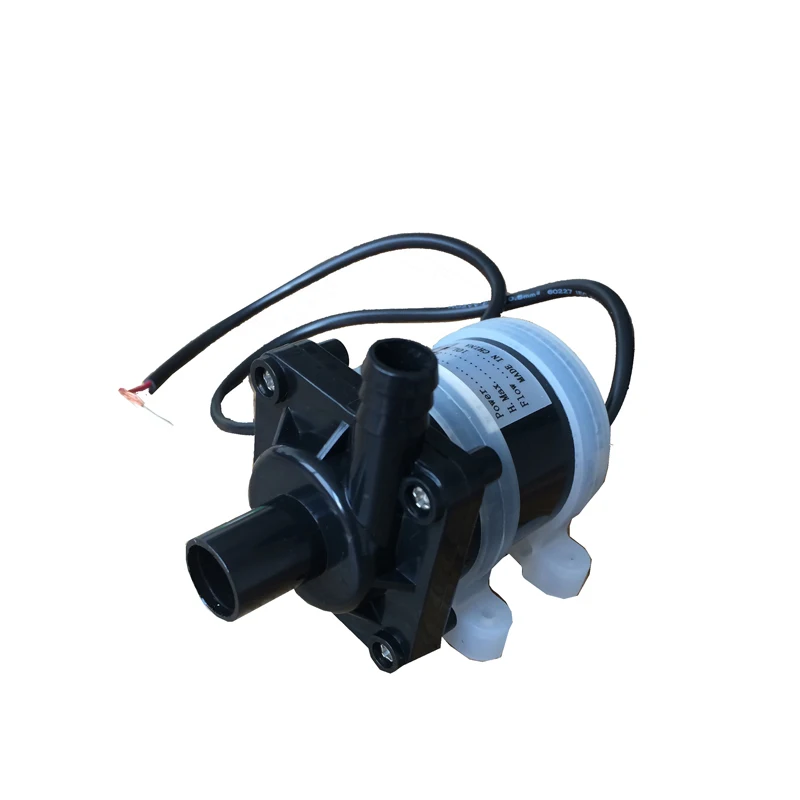

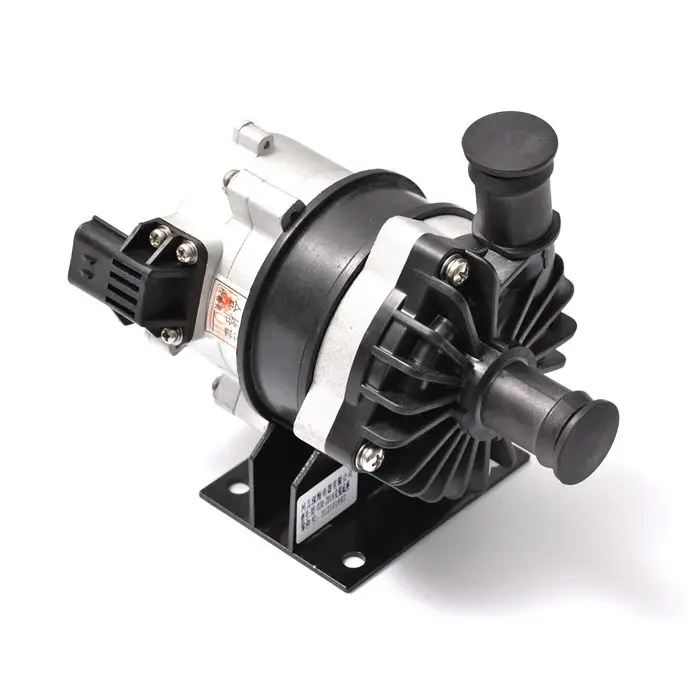

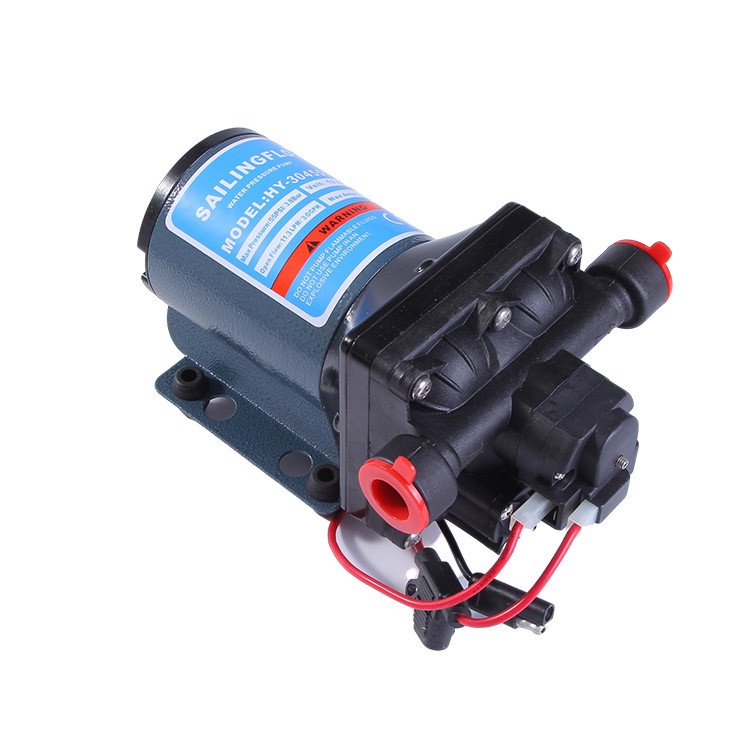

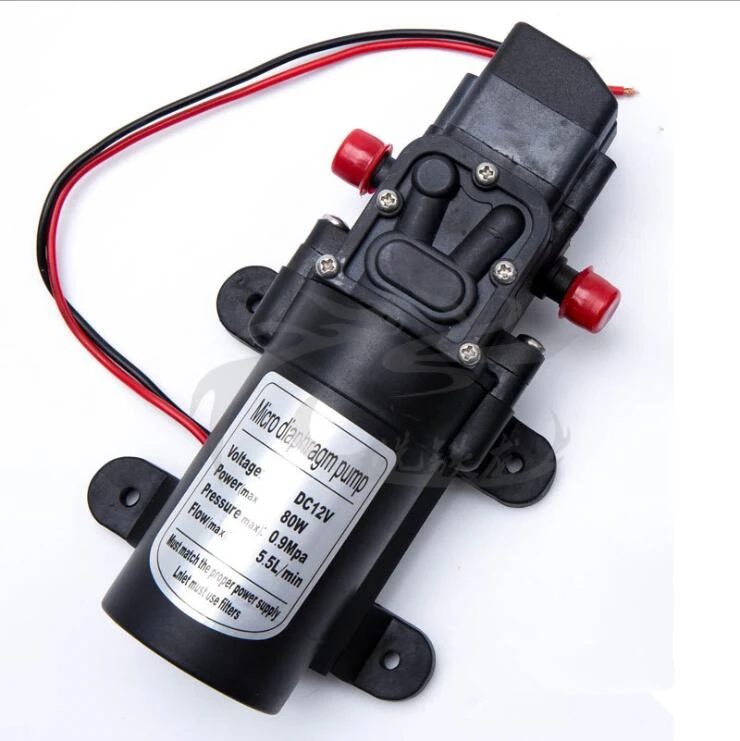

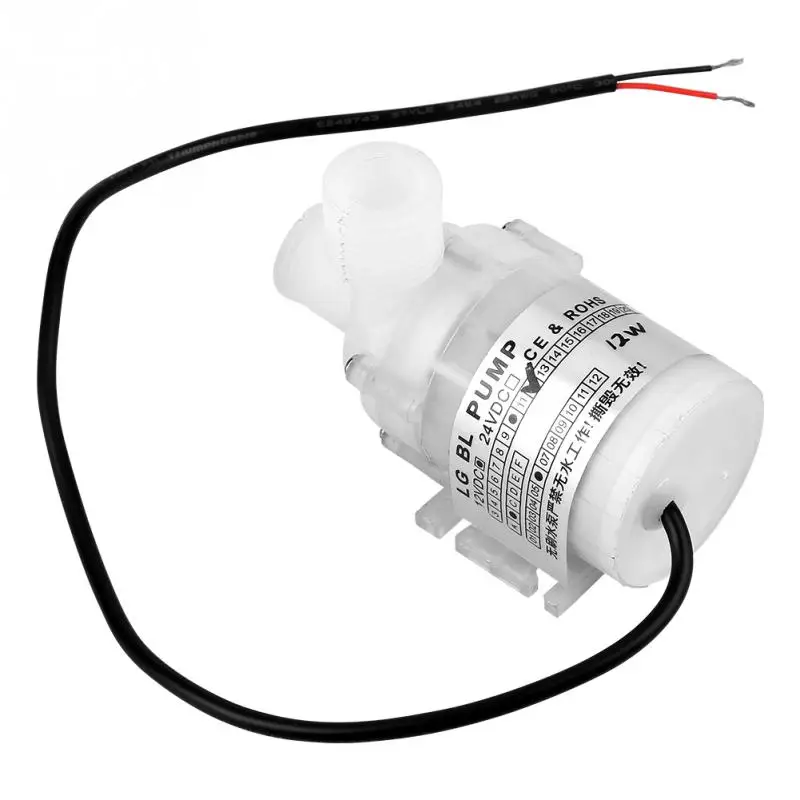

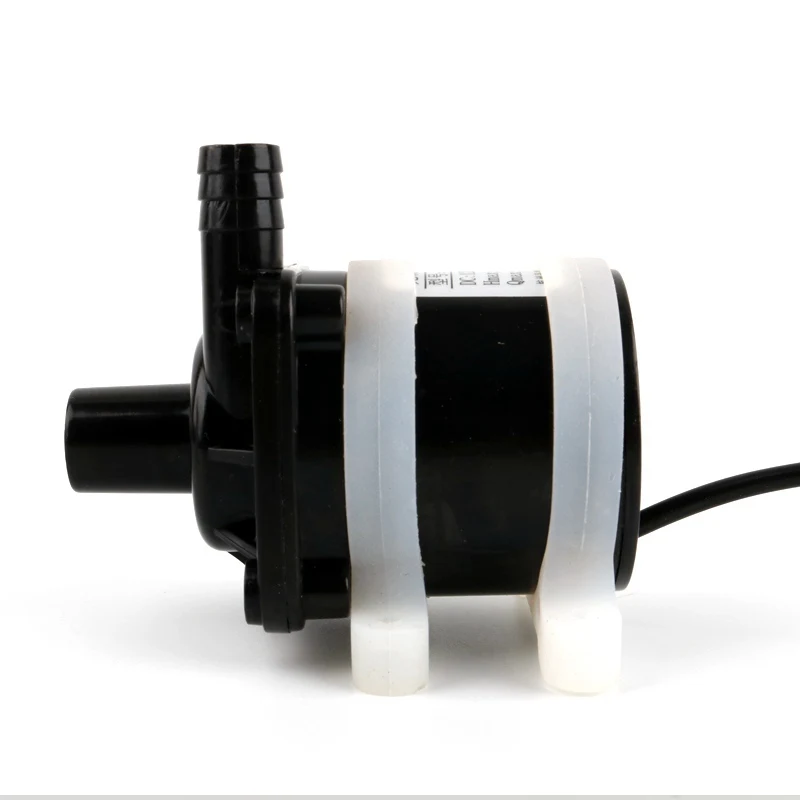

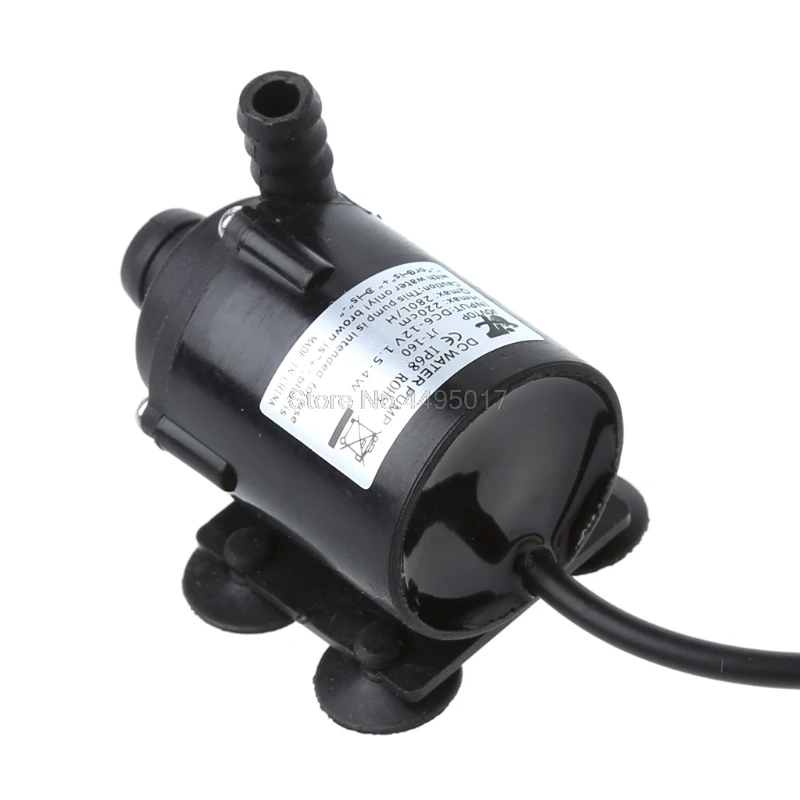

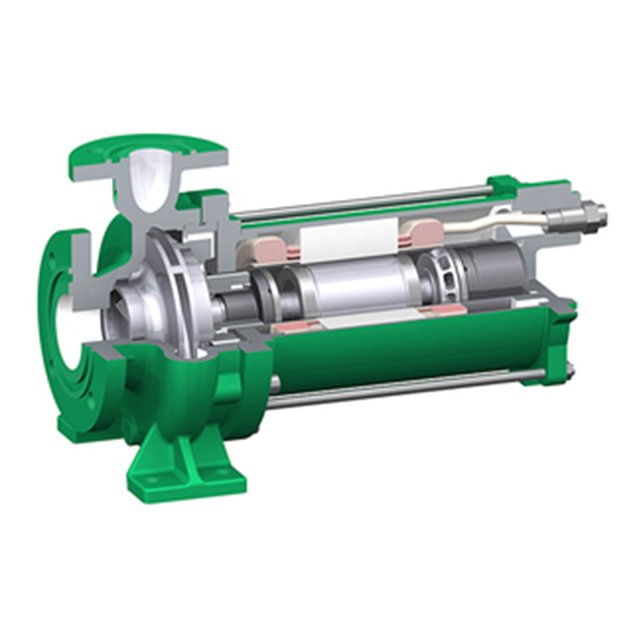

3. Электрические насосы

Применяются в современных автомобилях. Имеют электропривод, что позволяет регулировать производительность в зависимости от режима работы двигателя.

Функции жидкостного насоса в системе охлаждения

Основные задачи, которые выполняет помпа в системе охлаждения двигателя:

1. Обеспечение циркуляции охлаждающей жидкости по системе охлаждения
2. Создание необходимого давления для эффективного теплообмена
3. Равномерное распределение охлаждающей жидкости по всем элементам системы
4. Поддержание оптимального температурного режима работы двигателя

От исправной работы жидкостного насоса напрямую зависит эффективность охлаждения двигателя и его долговечность.

Привод жидкостного насоса системы охлаждения

Существует несколько вариантов привода жидкостного насоса:

• От коленчатого вала с помощью ременной передачи (наиболее распространенный вариант)
• От распределительного вала через зубчатую передачу
• Электрический привод (в современных системах охлаждения)

Выбор типа привода зависит от конструкции двигателя и требований к системе охлаждения. Электрический привод позволяет более точно регулировать производительность насоса.

Материалы изготовления жидкостных насосов

Для производства различных элементов жидкостных насосов используются следующие материалы:

• Корпус — чугун, алюминиевые сплавы
• Крыльчатка — пластик, металл (сталь, латунь)
• Вал — легированная сталь
• Подшипники — высококачественные стали
• Уплотнения — резина, фторопласт

Выбор материалов обусловлен необходимостью обеспечить высокую надежность и долговечность насоса при работе в агрессивной среде охлаждающей жидкости.

Признаки неисправности жидкостного насоса

Основные симптомы, указывающие на проблемы с работой помпы:

• Перегрев двигателя
• Утечка охлаждающей жидкости
• Посторонний шум при работе насоса
• Ослабление натяжения приводного ремня
• Появление следов охлаждающей жидкости под автомобилем

При обнаружении этих признаков необходимо провести диагностику и при необходимости заменить неисправный насос для предотвращения серьезных повреждений двигателя.

Обслуживание жидкостного насоса системы охлаждения

Для обеспечения длительной и надежной работы жидкостного насоса необходимо выполнять следующие мероприятия по обслуживанию:

1. Регулярно проверять натяжение приводного ремня
2. Контролировать отсутствие утечек охлаждающей жидкости
3. Своевременно заменять охлаждающую жидкость
4. Проверять состояние подшипников и уплотнений
5. При необходимости производить замену изношенных деталей

Правильное обслуживание позволяет значительно продлить срок службы жидкостного насоса и избежать дорогостоящего ремонта двигателя из-за проблем с системой охлаждения.

Жидкостный насос системы охлаждения.

Приборы и механизмы жидкостной системы охлаждения

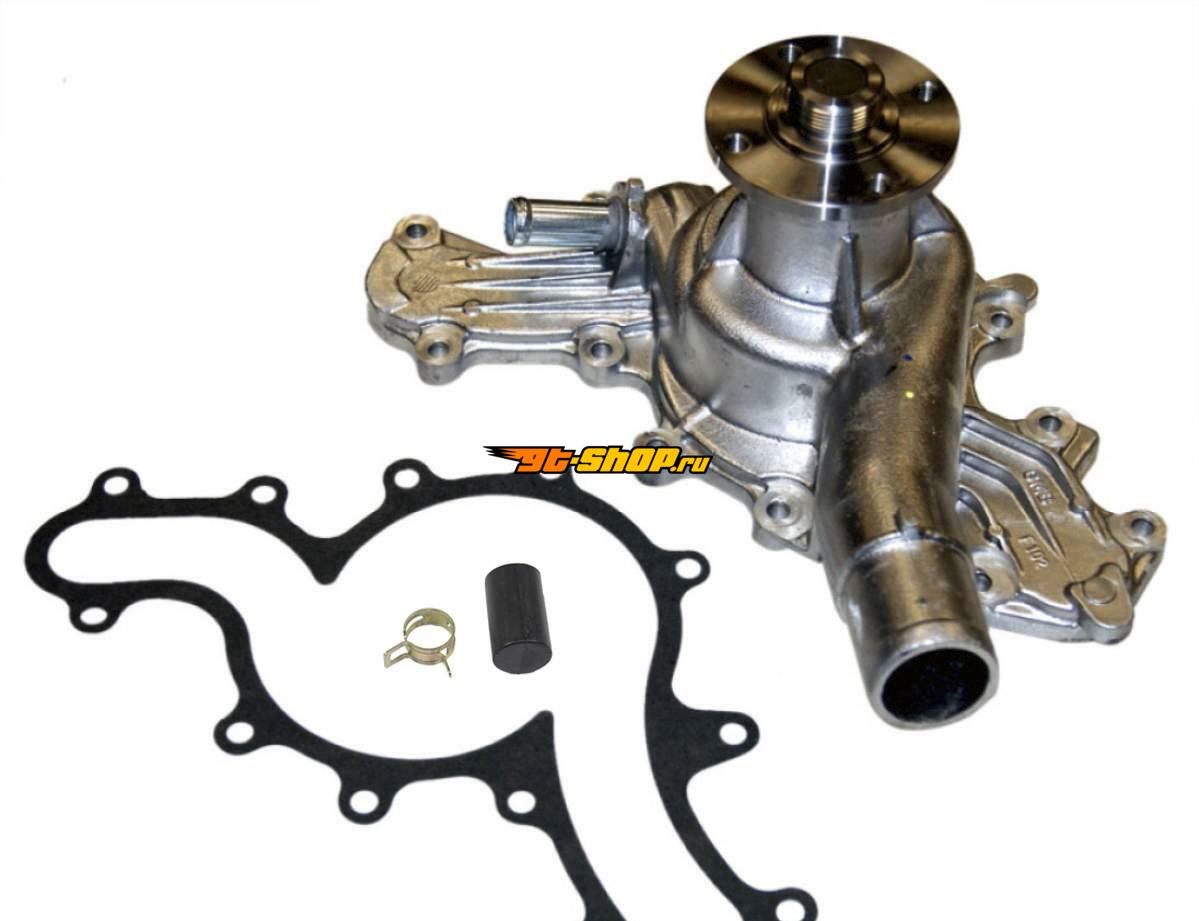

Назначение и устройство насоса охлаждающей жидкости

Жидкостный насос, или как его называют – помпа, создает в системе охлаждения принудительную циркуляцию жидкости.
Как правило, в системах охлаждения двигателей применяют одноступенчатые насосы центробежного типа. Привод жидкостного насоса обычно осуществляется от коленчатого вала при помощи клиноременной, зубчатоременной или зубчатой цилиндрической передачи.

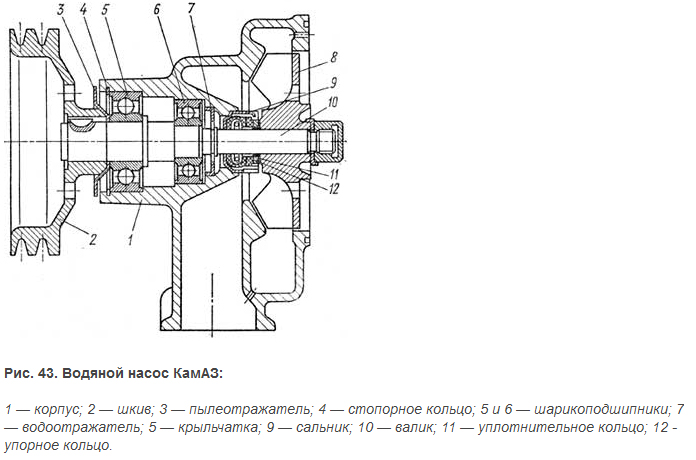

Жидкостный насос состоит из корпуса, представляющего собой улитку, вала привода, размещенного в корпусе на подшипниках, крыльчатки, которая часто выполняется заодно с валом привода, а также уплотняющих элементов – манжет, сальников и т. п.

Подшипники, на которых устанавливается вал привода с крыльчаткой, чаще всего не нуждаются в периодической смазке – они выполняются закрытыми или уплотненными, и предварительно заполняются тугоплавкой смазкой. Иногда предусматривается смазка подшипников охлаждающей жидкостью — антифризом.

На рисунке 1 представлен жидкостный насос и вентилятор двигателя ЗИЛ-431410, который состоит из корпуса

7, крыльчатки 5 и корпуса 10 подшипников, соединенных между собой через прокладку 6.
Вал 4 насоса вращается в двух шарикоподшипниках 3, снабженных уплотнительными манжетами для удержания масла. Передний подшипник фиксируется упорным кольцом 2, а задний удерживается от перемещения дистанционной втулкой 11.

Крыльчатка 5 крепится на конце вала. При вращении крыльчатки охлаждающая жидкость из подводящего патрубка 9 поступает к ее центру, захватывается лопастями и под действием центробежной силы отбрасывается к стенкам корпуса 7, перемещается по спирали вдоль стенок и через полые отводы 8 подается в рубашку охлаждения.



Герметичность вращающихся деталей, расположенных в корпусе 7 насоса, обеспечивается самоподжимной уплотнительной манжетой, установленной в крыльчатке и состоящей из уплотнительной шайбы

17, резиновой манжеты 16 и пружины, прижимающей шайбу 17 к торцу корпуса подшипников. Своими выступами шайба 17 входит в пазы крыльчатки 5 и закрепляется обоймой 18.
На переднем конце вала 4 с помощью втулки 12 установлена ступица 13, к которой крепится шкив 14 привода насоса и вентилятора.

На рис. 2 представлен продольный разрез жидкостного насоса системы охлаждения двигателя ВАЗ. Как видно из рисунка, принципиально конструкция мало отличается от рассмотренной выше.

***
