Установка и настройка программы OneWireViewer для чтения данных с iButton
Зачастую при работе с электронными ключами iButton (Dallas Touch Memory) требуется считать электронный номер идентификатора или другую информацию, содержащуюся в памяти конкретного экземпляра электронного прибора iButton, для дальнейшего её копирования или анализа.
В большинстве случаев решение подобной задачи возможно с помощью применения подключённого к компьютеру считывателя RDS-01-USB и Java-приложения, именуемого OneWireViewer.
OneWireViewer представляет собой демонстрационную программу, предназначенную для изучения функционала ключей iButton/1-Wire. Приложение автоматически находит iButton, подключённый к компьютеру и выводит его серийный номер, а также описание характеристик.
В предлагаемом обзоре рассматривается процесс установки и настройки OneWireViewer на компьютер под управлением 64-битной версии операционной системы Windows 10. Установка OneWireViewer на компьютеры под управлением других, поддерживаемых приложением, версий Windows осуществляется схожим образом.
- Запускаем на выполнение скачанный дистрибутив драйверов iButton/1-Wire и приложения OneWireViewer:
- На запрос системы безопасности «Вы хотите запустить этот файл?» нажимаем кнопку «Запустить»:
- В окне приветствия нажимаем кнопку «Next» и переходим к следующему пункту установки:
- После прочтения лицензионного соглашения ставим галочку напротив строки «I accept the terms in the License Agreement» и жмём кнопку «Next», если согласны с условиями лицензионного соглашения. Если не согласны, то отменяем установку нажатием кнопки «Cancel»:
- Указываем путь для установки, либо оставляем его по умолчанию. Нажимаем кнопку «Next» для продолжения установочного процесса:
- На данном этапе необходимо отсоединить от компьютера 1-Wire адаптеры и считыватели iButton и нажать кнопку «Install» для начала копирования файлов.
- Если необходимо сделать изменения в установочных настройках, то нажмите кнопку «Back» для возврата в предыдущий пункт установки.
- Для отмены установки ещё не поздно нажать кнопку «Cancel»:
- Отвечаем положительно, нажатием кнопки «Да», на запрос службы контроля учётных записей:
- Начинается процесс установки, сопровождаемый шкалой прогресса:
- На запрос службы безопасности Windows «Установить программное обеспечение для данного устройства» нажимаем кнопку «Установить»:
- Процесс установки завершён. После нажатия кнопки «Finish» подключите к компьютеру адаптеры 1-Wire и считыватели iButton:
- Необходимое нам приложение OneWireViewer находится под кнопкой «Пуск» персонального компьютера в разделе «1-Wire Drivers x64». Запускаем его:
- Далее нам понадобится ввести в OneWireViewer номер виртуального СОМ-порта на котором задействован наш считыватель RDS-01 USB. Открываем диспетчер устройств. В разделе «Порты COM и LPT» находим устройство «Prolific USB-to-Serial Comm Port» и запоминаем номер порта, указанный справа:
Открываем диспетчер устройств. В разделе «Порты COM и LPT» находим устройство «Prolific USB-to-Serial Comm Port» и запоминаем номер порта, указанный справа:- Указываем в настройках во вкладке «DS9097E» номер COM-порта из предыдущего пункта и нажимаем кнопку «Next» для продолжения настроек:
- Далее указываем временной интервал, в течение которого состояние подключённого устройства iButton/1-Wire будет проверяться повторно, либо оставляем дефолтное значение «1 Second» и жмём кнопку «Next» для продолжения:
- Выбираем тип состояния отображаемых устройств. В большинстве случаев рекомендуется оставить по умолчанию вариант «Show Normal Devices».
- Нажимаем кнопку «Finish» для перехода к рабочему окну приложения OneWireViewer:
- Внешний вид программы OneWireViewer без подключённых устройств iButton/1-Wire выглядит так:
- В таком виде предоставляется информация в OneWireViewer при подключении к считывателю RDS-01 USB электронного ключа DS1990 без встроенной памяти:
- Так выглядит общая вкладка «Discription» при подключении электронного ключа модели DS1996 с памятью:

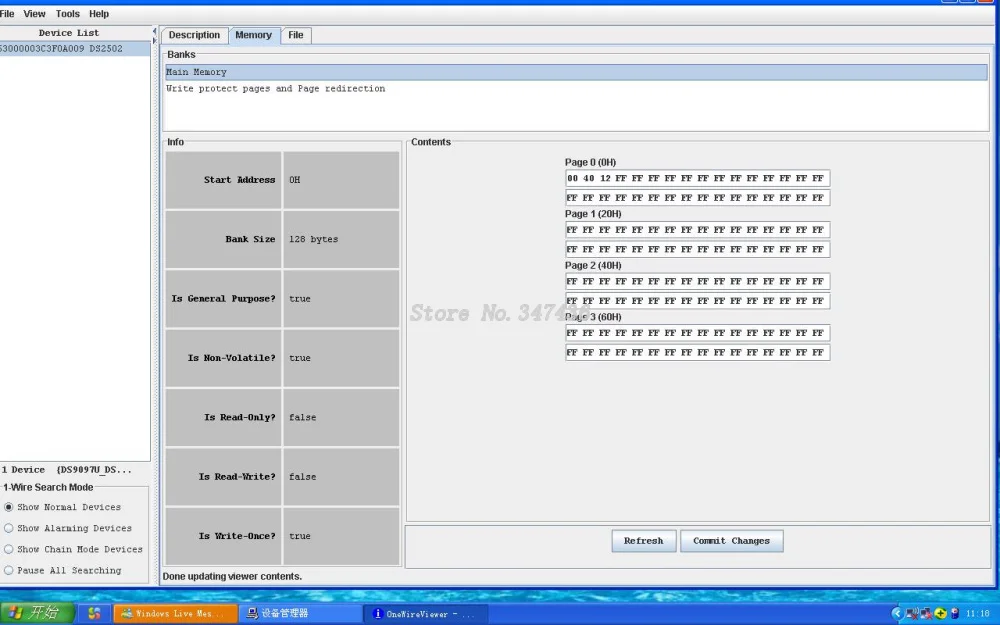

- А так вкладка «Memory» электронного ключа DS1996:
- И вкладка «File» подключённого ключа DS1996:
Если у вас остались вопросы относительно установки и настройки приложения OneWireViewer, то можете задать их нам по электронной почте, либо по телефону, указанному на сайте.
Конвертер USB / 1-Wire | joyta.ru
Главная » Компьютер » Конвертер USB / 1-Wire
admin
Categories Компьютер
Шина 1-Wire, разработанная компанией Dallas, по-прежнему пользуется огромной популярностью. Создается большое количество устройств поддерживающих 1-Wire с все большей функциональностью. Благодаря программному обеспечению OneWireViewer вы можете изучить функциональность 1-Wire без необходимости составления программного кода, нужен только интерфейс датчика на шине 1-Wire с компьютером.
Когда-то функцию конвертера выполнял преобразователь DS9097, выполняющий функцию конвертера RS232 / 1-Wire.
Сегодня гораздо удобнее использовать шину USB. Заводское решение компании Maxim-Dallas — адаптер DS9490 является труднодоступным. Но до сих пор выпускается DS2480B — преобразователь 1-Wire / UART, который совместно с FT232RL может заменить нам адаптер DS9490.
Схема конвертера USB / 1-Wire показана на следующем рисунке:
Основой схемы является преобразователь UART/1-Wire DS2480B (DD1), который соединен с шиной USB посредством стандартного интерфейса USB/RS232 FT232RL (DD2).
Светодиод LED1 указывает наличие напряжения питания, а LED2 указывает на активную передачу данных по 1-Wire. Интерфейс FT232RL настроен так, что выход CBUS3 активен за счет сигналов RXD/TXD. Это позволило снизить количество элементов без потери функциональности.
К разъему J1 подведено питание +5 вольт с разъема USB (см. Распиновка USB ). Линия шины защищена от превышения напряжения с помощью стабилитрона (VD1) и имеет фильтр, состоящий из резистора R1 и конденсатора С4, для снижения уровня помех, генерируемых во время передачи данных.
Устройство собрано на миниатюрной односторонней печатной плате.
Правильно собранный конвертер не требует наладки, однако, следует настроить DD2 (FT232RL) с помощью программы MPROG (http://www.ftdichip.com/Support/Utilities.htm#MProg). Настройка заключается в установке параметра питания от USB (увеличение тока нагрузки до 500 мА) и настройки включения выхода CBUS3 действием сигналов RXD/TXD.
По следующему адресу необходимо загрузить драйвер для операционной системы и приложение OneWireViewer, которые необходимо установить в соответствии с инструкцией производителя.
