Онлайн калькулятор расчета короба сабвуфера

Toggle navigation Speaker Box Lite. Это бета версия нашего нового калькулятора коробов для динамиков. Если вы найдете какие-либо ошибки, пожалуйста сообщите нам на нашу почту поддержки. Давайте сделаем сервис лучше вместе! Так же вы можете загрузить тестовый проект , чтобы увидеть основные возможности программы. Тестовый Проект.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Расчет низкочастотного оформления для повседневных нужд
  • Новая версия онлайн-калькулятора для расчёта короба сабвуфера!
  • круглый бак калькулятор размер
  • Инструкция по расчету корпуса сабвуфера
  • Расчет короба для сабвуфера
  • Расчет корпусов
  • Расчет короба для сабвуфера
  • AUDIO INTERNATIONAL ENTERPRISE
  • Калькулятор сопротивления динамиков

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Bassbox 6 Pro расчет короба для сабвуфера

Расчет низкочастотного оформления для повседневных нужд


Теперь вы можете самостоятельно сделать чертеж корпуса для сабвуфера, рассчитать необходимый объем в литрах, длину порта и все другие параметры, необходимые для создания эффективного короба, не путаясь в формулах и расчетах. Все понимают, что короб является незаменимой частью для правильной работы низкочастотного динамика, который рассчитан работать в определенном объеме, без него, динамик просто будет гонять воздух, при этом КПД снизится в несколько десятков раз.

Без короба, из-за отсутствия необходимого демпфера, динамик очень легко вывести на превышение хода, это когда катушка начинает выходить из магнитного зазора, именно в этот момент, любой малейший перекос диффузора может привести к удару катушки о керн цилиндрический магнитопровод, расположенный по центру катушки , что приведет к сползанию обмотки. Есть конечно исключения, например как сабвуферы Free Air, которые рассчитаны работать без объема, но эффективность данных сабвуферов очень мала, рекомендуется устанавливать их только в крайнем случае.

Представьте, сколько времени вам понадобится чтобы рассчитать длину порта по его площади и чистому объему короба, после этого высчитать вытесняемый объем портом, прибавить его к чистому объему короба, и только после этого, посчитать размеры корпуса с учетом толщины материла.

Далее необходимо сделать чертеж короба, на бумаге или в какой-либо программе, это займет не менее 20 минут. Если вы захотите визуализировать получившийся чертеж в 3D, к примеру, с помощью программы SketchUp, вам так же понадобится не менее 15 минут, это с учетом, что у вас есть опыт работы с ней. Наш онлайн калькулятор сделает чертеж короба сабвуфера, 3D модель и все остальные расчеты примерно за 0.

А вам желаем с пользой провести сэкономненное время! Sub Box. Калькулятор объема Зарегистрироваться Войти EN. Расчет короба для сабвуфера Программа для расчета короба сабвуфера онлайн Начать создание короба. Самые популярные чертежи коробов для сабвуферов. Короб для сабвуфера Pride Junior Pro Короб для сабвуфера Ural TT Короб для сабвуфера Avatar SST Показать больше коробов. Сделайте расчет короба для сабвуфера самостоятельно.

Все очень просто! Короб для сабвуфера 8 дюймов ФИ Труба на боковой панели. Короб для сабвуфера 10 дюймов ФИ Труба на боковой панели. Короб для сабвуфера 12 дюймов ФИ Труба на боковой панели. Короб для сабвуфера 15 дюймов ФИ Труба на боковой панели.

Короб для сабвуфера 8 дюймов ФИ Щелевой порт на передней панели. Короб для сабвуфера 10 дюймов ФИ Щелевой порт на передней панели. Короб для сабвуфера 12 дюймов ФИ Щелевой порт на передней панели. Короб для сабвуфера 15 дюймов ФИ Щелевой порт на передней панели.

Короб для сабвуфера 8 дюймов ФИ Щелевой порт на боковой панели. Короб для сабвуфера 10 дюймов ФИ Щелевой порт на боковой панели. Короб для сабвуфера 12 дюймов ФИ Щелевой порт на боковой панели. Короб для сабвуфера 15 дюймов ФИ Щелевой порт на боковой панели. Короб для сабвуфера 8 дюймов Закрытый ящик.

Короб для сабвуфера 10 дюймов Закрытый ящик. Короб для сабвуфера 12 дюймов Закрытый ящик. Короб для сабвуфера 15 дюймов Закрытый ящик.

Для чего необходим короб сабвуфера? Начать создание короба. Как наш онлайн калькулятор экономит ваше время?


Новая версия онлайн-калькулятора для расчёта короба сабвуфера!

Switch to English регистрация. Телефон или email. Чужой компьютер. Speaker Box Lite Расчет короба для сабвуфера. Официальная группа онлайн сервиса Speaker Box Lite. Speaker Box Lite — бесплатная программа для расчета корпуса для сабвуфера.

Блог пользователя airsound-ru на DRIVE2. В сентябре на страницах моего блога появился онлайн калькулятор для расчёта сабвуферного короба.

круглый бак калькулятор размер

Запомнить меня. Предлагаемые методы расчета фазоинвертора основан на простейших измерениях, проводимых с вполне определенным экземпляром громкоговорителя, устанавливаемым в акустический фазоинвертор и на номографическом определении размеров последнего. А также варианты расчета фазоинвертора с использованием технических параметров динамиков от производителя. Одной из основных проблем воспроизведения звука является качество звучания, эффективное функционирование источников звука. В этой технике накопились противоречия между возможностью записи и воспроизведения электрических сигналов звукового диапазона с высокой достоверностью, с одной стороны, и низким качеством преобразования электрических сигналов в звуковые с другой стороны. С появлением цифровой записи электрических сигналов, практически сняты все вопросы, касающиеся качества записи и воспроизведения, однако существенное использование этих достижений затруднено в связи с неразрешимыми проблемами, имеющими место при воспроизведении низких частот и паразитными гармониками, обусловленными в первую очередь пневматической реакцией объема звуковых колонок, особенно, в недорогих и малогабаритных. Акустическое оформление в виде закрытого ящика можно рассматривать как предельный случай ящика-фазоинвертора с бесконечно малым отверстием. Эквивалентная акустическая схема низкочастотной головки в закрытом ящике может быть получена, если в схеме рис.

Инструкция по расчету корпуса сабвуфера

Р асчет фазоинверторного корпуса короба можно разложить на 3 части, но перед этим необходимо найти параметры Тиля-Смола для сабуферного динамика иначе не чего не выйдет. Данные параметры можно найти в инструкции к сабвуферному динамику или на сайте производителя. Чистый объем Vb — это внутренний объем короба, без учета объема порта фазоинвертора и объема вытесняемого динамиком. Настройка порта Fb — это конфигурация порта длинна, ширина, высота относительно чистого объема корпуса, настроенного на определенную частоту, для ее усиления, что приводит к формирования нужной АЧХ. Я рекомендую использовать первую, она проще и намного понятнее.

Теперь вы можете самостоятельно сделать чертеж корпуса для сабвуфера, рассчитать необходимый объем в литрах, длину порта и все другие параметры, необходимые для создания эффективного короба, не путаясь в формулах и расчетах. Все понимают, что короб является незаменимой частью для правильной работы низкочастотного динамика, который рассчитан работать в определенном объеме, без него, динамик просто будет гонять воздух, при этом КПД снизится в несколько десятков раз.

Расчет короба для сабвуфера

Бесплатный калькулятор для расчёта короба. Как программа считает щелевой. Данное приложение предназначено для начинающих и продвинутых любителей построения акустических систем. Вот краткий список функций по расчету коробов: -Поддержка. Надоело слушать противное звучание своих старых колонок, которые совершенно не отображают качество?

Расчет корпусов

Создавая онлайн калькулятор короба сабвуфера мы старались сделать его максимально простым и интуитивно понятным для пользователя, чтобы помочь вам сделать чертеж короба за максимально короткое время. Если же у вас остались вопросы по каким-либо параметрам, мы подготовили для вас данный справочный материал. Внешняя ширина короба. При выборе данного параметра стоит отталкиваться от размеров места, где будет устанавливаться готовый короб. Внешняя высота короба. Внешний размер глубины короба.

Программа BassPort создана для расчета параметров фазоинвертора. Способна Программа BassPort еще снабжена калькулятором.

Расчет короба для сабвуфера

В сентябре на страницах моего блога появился онлайн калькулятор для расчёта сабвуферного короба — airsound. Раньше этот калькулятор был оффлайновым, страничка для экселя, с расчётом параметров, да назывался он Vоlume Bоx Calculatоr v2. Скачано таких экземпляров уже за тысячу, ибо выложил их в бесплатный доступ, да размножились они благодаря любви ко всему бесплатному. Форма для данных.

AUDIO INTERNATIONAL ENTERPRISE

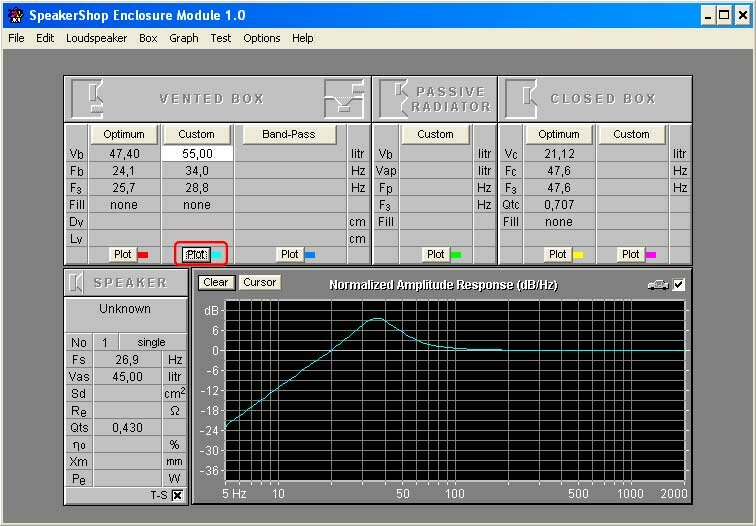

JBL Speakershop. Программное обеспечение для расчета сабвуферов и акустических систем. Enclosure Module предназначен для определения необходимого объема и размеров корпусов низкочастотных громкоговорителей. Качество звучания конструкции оценивается в режиме нормального уровня прослушивания анализ на малых сигналах, включающий групповую задержку, фазовую и амплитудно- частотную характеристику, величину сопротивления звуковой катушки и при максимальной громкости анализ на больших сигналах, учитывающий индекс термальной акустической мощности на средних частотах и максимальную мощность при различных отклонениях.

Отправить комментарий. Инфо страницы Где купить сабвуфер.

Калькулятор сопротивления динамиков

Расчет корпуса для сабвуфера по зубам не каждому автомобилисту, даже очень увлеченному музыкой и разбирающемуся в различных акустических тонкостях. Сабвуфер представляет собой сложную и самостоятельную акустическую систему, предназначенную для создания качественного звука в салоне автомобиля. Однако, мало кто из автомобилистов знает, как рассчитать корпус для сабвуфера грамотно и без проблем. Итак, непосредственно сам алгоритм расчета корпуса сабвуфера:. Объективно каждый из описанных выше вариантов обладает рядом характерных преимуществ и недостатков, однако, выбор нужно осуществлять согласно рекомендациям программы проектирования.

Account Options Войти. Для всех. Добавить в список желаний.


Онлайн калькулятор сабвуфера

Account Options Войти. Для всех. Добавить в список желаний. Данное приложение предназначено для начинающих и продвинутых любителей построения акустических систем. Вот краткий список функций по расчету коробов: -Поддержка расчетов для корпусов типа: закрытый, фазоинверторный, бандпасс 4го порядка и бандпасс 6го порядка. Так же зарегистрировавшись на нашем сервисе, вы сможете сохранять ваши проекты в облаке и иметь доступ к вашим расчетам с любого вашего устройства, где установлено наше приложение.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Как выбрать мощность усилителя для сабвуфера?
  • Калькулятор выходной (выдаваемой мощности) автомобильного усилителя
  • [Автозвук] Расчёт короба сабвуфера онлайн бесплатно!
  • Как расчитать короб для сабвуфера
  • Как влияет на звук короб для сабвуфера
  • Как рассчитать короб для сабвуфера
  • Расчет короба для сабвуфера
  • More stuff
  • Расчет сабвуфера при помощи WinISD

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как рассчитать размеры корпуса для сабвуфера

Как выбрать мощность усилителя для сабвуфера?


Как оставлять свои сообщения Предупреждение и вечный бан для постоянных нарушителей. Автор blindman Акустические системы. Клуб DiyAudio Звук в твоих руках! Добро пожаловать, Гость. Пожалуйста, войдите или зарегистрируйтесь. Предлагаю сюда скидывать полезные калькуляторы для расчета фильтров АС. На «европе-аудио» такой сервис недавно появился. Довольно неплохо. Обращу внимание на старый добрый JBL Speakershop. Из достаточно надежных источников — rutracker. Цитата: xar от 30 Марта , Все калькуляторы фильтров — бред собачий и годятся только коту под хвост.

Совпадение их с результатами акустических измерений, скорее исключение, чем правило. Из простых способов, дающих удовлетворительные результаты, да и то требующих подгонки уже небольшой , мной опробован пока следующий. Измеряем микрофоном АЧХ динамика в штатном корпусе.

Измеряем ИЧХ. Параметры элементарные, проблем нет. Измерения надо делать с одного расстояния и при одном уровне сигнала, чтобы учесть разную отдачу динамиков.

При этом, возможно, придется изменить порядок фильтра, добавить-убрать цепи Цобеля и т. В процессе непрерывно контролировать АЧХ. Все эти онлайн калькуляторы оперируют со сферическими конями в вакууме, поэтому результаты выдают соответствующие. Я взял цилиндрмческий феррит от импортной АС, понаделал несколько бумажных гильз, намотал на них катушки.

Сердечник можно плавно вдвигать в катушку, в результате плавно подгоняю индуктивность и смотрю микрофоном результат. Три таких катушки позволяют комфортно перекрывать диапазон 20 мкГн И еще обнаружил, что из-за разброса параметров динамиков в разных каналах, желательна индивидуальная юстировка КАЖДОЙ колонки.

А вы про какие-то калькуляторы Смех, да и только. Добрый день. Я впервые на форуме. В каком разделе можно заказать расчёт и покупку сабвуфера. Там где Зея впадает в Амур. Здесь мало коммерсантов. Оставь объявление в купи продай, может кто и возьмется. Продавцы смогут рассчитать под мой динамик?

Я бы не отказался и от расчётов сабвуфера. Тут все с динамика начнется. Так какие то есть или просто нуль. Отделил рассчёт конкретного саба в отдельную тему. Все материалы форума защищены законом об авторском праве. При публичном использовании, цитировании или копировании обязательна ссылка на форум с указанием конкретного имени или ника автора материала. Powered by SMF 2.


Калькулятор выходной (выдаваемой мощности) автомобильного усилителя

Switch to English регистрация. Телефон или email. Чужой компьютер. Speaker Box Lite Расчет короба для сабвуфера. Официальная группа онлайн сервиса Speaker Box Lite. Speaker Box Lite — бесплатная программа для расчета корпуса для сабвуфера. Speaker Box Lite Расчет короба для сабвуфера запись закреплена 3 июн в

Бесплатный онлайн-калькулятор расчёта параметров короба для сабвуфера , версия Заполните поля, по-минимуму хватит.

[Автозвук] Расчёт короба сабвуфера онлайн бесплатно!

Перед тем как создать чертеж вам нужно рассчитать короб для сабвуфера, то есть получить исходные данные. Для закрытого ящика — это объем; для фазоинвертора — это объем корпуса, площадь сечения порта и его длина; для четвертьволнового резонатора — длина и площадь сечения тоннеля; для бандпассов — объем отсеков, площадь и длина портов, форма корпуса. Все эти параметры нужно рассчитать и для этого применяются специальные программы. Основой для всех калькуляций являются параметры Тиля — Смолла. Смысл правильного расчета сабвуфера заключается в том, что бы спроектировать такое оформление, в котором динамик будет выдавать бас, подходящий для ваших вкусов и музыкальных предпочтений. Например, для закрытого ящика плавность АЧХ и характер звучания будет зависеть от объема корпуса, который вам нужно будет подобрать исходя из характеристик вашего сабвуферного динамика; для фазоинвертора частота настройки и горб АЧХ зависит от объема корпуса, объема порта, его длины формы и сечения и т. Программа для расчета оформления динамиков и сабвуферов в частности. Программка старая и не работает с последними операционками, но до сих пор лучше ничего не придумано, по этому приходится применять небольшие ухищрения для работы. Программа строит графики АЧХ, учитывает передаточную функцию салона, учитывает параметры Тиля — Смолла — то есть все что нужно, чтобы правильно рассчитать короб для сабвуфера.

Как расчитать короб для сабвуфера

В этой статье я хочу рассказать и показать о том как можно рассчитать сабвуфер и на что надо обратить внимание, при проектировании в следующих программах: WinISD 0. Подробное описание программы WinISD. Расчёт ящика будет производится для десяти-дюймового динамика Audiobahn T. Запускаем программу WinISD 0.

Если правильно произвести расчет корпуса сабвуфера в режиме онлайн, то вполне возможно будет собрать его самостоятельно.

Как влияет на звук короб для сабвуфера

Отправить комментарий. Инфо страницы Где купить сабвуфер. Программы расчета сабвуфера. BassBox Pro 6. Программа расчета фазоинвертора. Система анализа звуковых сигналов.

Как рассчитать короб для сабвуфера

Теперь вы можете самостоятельно сделать чертеж корпуса для сабвуфера, рассчитать необходимый объем в литрах, длину порта и все другие параметры, необходимые для создания эффективного короба, не путаясь в формулах и расчетах. Все понимают, что короб является незаменимой частью для правильной работы низкочастотного динамика, который рассчитан работать в определенном объеме, без него, динамик просто будет гонять воздух, при этом КПД снизится в несколько десятков раз. Без короба, из-за отсутствия необходимого демпфера, динамик очень легко вывести на превышение хода, это когда катушка начинает выходить из магнитного зазора, именно в этот момент, любой малейший перекос диффузора может привести к удару катушки о керн цилиндрический магнитопровод, расположенный по центру катушки , что приведет к сползанию обмотки. Есть конечно исключения, например как сабвуферы Free Air, которые рассчитаны работать без объема, но эффективность данных сабвуферов очень мала, рекомендуется устанавливать их только в крайнем случае. Представьте, сколько времени вам понадобится чтобы рассчитать длину порта по его площади и чистому объему короба, после этого высчитать вытесняемый объем портом, прибавить его к чистому объему короба, и только после этого, посчитать размеры корпуса с учетом толщины материла.

Бесплатный онлайн-калькулятор расчёта параметров короба для сабвуфера , версия Заполните поля, по-минимуму хватит.

Расчет короба для сабвуфера

Чтобы Ваш новый сабвуфер служил долго — тщательно разомните его. Для этого не нужно делать ничего особенного, достаточно лишь не подавать на сабвуфер много мощности в первые несколько дней эксплуатации. По ходу разминки Вы услышите, как сабвуфер начнет работать значительно ниже и громче. Постепенно наращивайте громкость до появления искажений.

More stuff

ВИДЕО ПО ТЕМЕ: Как рассчитать корпус сабвуфера. Урок

Как оставлять свои сообщения Предупреждение и вечный бан для постоянных нарушителей. Автор blindman Акустические системы. Клуб DiyAudio Звук в твоих руках! Добро пожаловать, Гость. Пожалуйста, войдите или зарегистрируйтесь.

Программы для расчетов фильтров и корпусов акустических систем, регуляторов громкости, блоков питания, катушек индуктивности, кроссоверов для автоакустики.

Расчет сабвуфера при помощи WinISD

Volume box calculator 2. Например: Вы можете добавить запись с оповещением, о каком либо важном деле, и программа в установленное время сообщит вам. Ограничение по размеру для одного файла на нашем сервисе составляет мегабайт, однако Вы всегда можете воспользоваться. Расчет корпуса сабвуфера с помощью программ Volume Box calculator 2. У кого есть такая программа Volume Box Calculator 2.

В посте поделюсь своим опытом в постройке акустики для компьютера с претензией на качество при небольшом размере. Воспроизводят они не только музыку, но ещё озвучивают игры и фильмы, а там я не так вслушиваюсь. Решено их переделать в нечто компактное, такое что можно поставить на стол и не занимающее много места по уму колонки должны быть большим, но у меня слишком маленькая квартира. СЧ динамик диаметром 9см имеет резонансную частоту Fs 68 Гц, эквивалентный объём Vas 5 литров значит соберу очень компактные полочники.


Расчет фазоинвертора онлайн калькулятор. Блог › Простая методика настройки фазоинвертора

Сабвуфер – это важная часть любой полноценной акустической системы. В некоторых случаях низкочастотную колонку можно собрать своими руками. При этом нужно учитывать ряд важных характеристик сабвуфера, чтобы колонка звучала так, как надо.

Один из главных параметров низкочастотной колонки – это размер корпуса. С материалом, из которого будет выполняться короб, определиться весьма просто – следует использовать плотный и твердый материал, хорошо поглощающий звук – например, прессованную древесину средней плотности. С размерами же все не так просто. Для расчета правильных линейных параметров короба используются специальные программы, которыми нужно научиться пользоваться.

Прежде чем приступать к расчету корпуса, следует определиться с типом короба. Он может быть:

  • открытым – с фазоинвертором – цилиндрическим отверстием в одной из стенок, которое позволяет звуку лучше фокусироваться;
  • закрытым – с полнотелыми стенками и герметичным корпусом.

Очевидно, что качество низкочастотной колонки напрямую зависит от диаметра динамического излучателя – чем он больше, тем лучше. Поэтому колонка по определению не может быть маленькой, если хочется добиться максимально качественного звучания. Кроме того, форма корпуса должна быть строго определенной – кубической или прямоугольной. Усвоив эти базовые принципы, можно приступать к расчету размеров.

Расчет закрытого корпуса сабвуфера

Если правильный динамик уже был подобран и остается только разместить его в подходящем корпусе, задача становится весьма простой. Рассчитать короб для низкочастотной колонки при помощи специальной программы – дело нехитрое, если разобраться в ее интерфейсе. Можно сказать, что куда более сложно будет красиво оформить этот короб. В результате расчета должен получиться ящик с таким объемом, чтобы звук из динамика, встроенного в него, имел максимально прямолинейную амплитудно-частотную характеристику в том или ином помещении или внутри салона автомобиля.

Для расчета корпуса предстоит пользоваться одной из предназначенных для этого программ; их существует огромное множество, и подойдет, в принципе любая. Хороший вариант – JBL SpeakerShop, она бесплатна и имеет несложный интерфейс, в котором без труда разберется и неопытный пользователь. Единственная проблема – программа полностью на английском языке, что может стать препятствием для некоторых людей. Впрочем, какие-то особые познания и не понадобятся – главное, нажимать на нужные кнопки.

Для того, чтобы правильно настроить программу на расчет требуемого короба, необходимо найти инструкцию или техпаспорт, прилагающийся к низкочастотному динамику. В нем нужно найти параметры Тиля-Смолла:

  • Fs – резонансная частота излучателя, измеряется в герцах;
  • Vas – эффективный объем корпуса, рассчитывается в литрах;
  • Qts – добротность динамика, которая представляет собой совокупность физических сил, возникающих вблизи излучателя в процессе его работы и связанных с его подвижностью.

В техпаспорте динамика можно найти и другие параметры – если они известны, в программу можно ввести и их, но это совсем не обязательно. Для достаточно точного расчета короба достаточно и трех вышеперечисленных показателей.

Процесс расчета

Расчет производится следующим образом:

  • Чистый объем – объем корпуса, не занятый ничем. В него не включается пространство, занимаемое портом фазоинвертора и корпусом излучателя, а также звукопоглощающим материалом, которым обиваются стенки ящика изнутри.
  • Настройка порта – подбор размеров фазоинвертора таким образом, чтобы при определенной частоте (в случае с сабвуфером – низкой) звук усиливался и получал линейную АЧХ.

Расчет чистого объема корпуса

Действовать предстоит точно так же, как и в случае закрытого короба. Открываем программу для расчета, вводим показатели Fs, Vas и Qts в соответствующие поля. Выстраиваем расчетную АЧХ, которую затем изменяем, подгоняя расчетный объем корпуса сабвуфера.

К получившемуся объему следует добавить несколько литров в счет объема, который будет занят корпусом динамика и портом фазоинвертора. С динамиком все понятно, но как узнать, сколько места займет фазоинвертор?

Расчет порта фазоинвертора

Порт фазоинвертора тоже будет рассчитываться при помощи специальной программы – BassPort. Эта программа предназначена именно для сабвуфером, так как для низких частот требуется фазоинвертор с определенными параметрами.


Пользоваться программой несложно:

  • вводим частоту фазоинвертора;
  • указываем чистый объем короба;
  • эффективная площадь мембраны излучателя, для расчета которой понадобится узнать диаметр динамика;
  • пиковая амплитуда колебания диффузора, ее можно узнать из инструкции к динамику;
  • внизу главного окна выбираем форму трубки;
  • указываем габариты фазоинвертора;
  • после нажатия на кнопку «рассчитать» программа выдаст недостающие параметры порта: его длину, объем, который нужно добавить к чистому объему короба, скорость ветра в трубке и т. д.

Расчет короба для сабвуфера: видео

Характеристики ящика (фазоинвертора) напрямую влияют на звучание динамика. В автомобильной акустике зачастую этому не уделяется должное внимание, там используют принцип — чем больше динамик в ящике, тем лучше. Фазоинвертор требует тщательной настройки, а не использования подручных материалов. Кому лень занимается подсчётами и замерами, используют закрытый ящик.

Для расчёта фазоинвертора, применяют программы моделирования (Bass Port) , но для получения результата, нужно ввести множество параметров. И даже если вы их знаете, то часто получается большое расхождение с конечным результатом. С помощь простого метода расчёта фазоинвертора, вам не потребуется знать данные для ваших динамиков, ящиков, без сложных математических вычислений и измерительных приборов. Методика существует 30 лет, погрешность всего 5%.

Отличия фазоинвертора

Каждый динамик обладает резонансной частотой. При работе выше этого показателя — получается хорошее звучание, а ниже — уровень давления падает на 12 дБ на октаву (частоты снижаются в 2 раза). Нижней планкой воспроизводимости, считают уровень в 6 дБ. Монтажом динамика в ящик, повышается резонансная чистота, за счёт дополнительной упругости воздуха. Повышение резонансной частоты, тянет вверх и нижнюю границу. Чем меньше воздуха в ящике, тем лучше упругость и больше показатели.

Сделать «большой ящик», можно не увеличивая его размер. Для этого используют материал с демпферными свойствами (вата). Чем больше его находиться в ящике, тем ниже частота динамика. Но когда наполнителя слишком много, это даёт обратный эффект. Для неопытных людей, не важны добротность ящика и его размеры. В большинстве случаев размер колонки получается оптимальным.

Фазоинвертор — труба, необязательно круглой формы, определённой длины, которая обладает резонансом. Благодаря «второму резонансу», поднимаются показатели звуковой отдачи колонки. Частота колебания динамика, находящегося в ящике, должна быть ниже, чем в обычном состоянии. Так, компенсируется спад и расширяется звучание. Эти показатели у фазоинвертора, будут выше на 24 дБ чем у зарытого ящика. Он расширяет нижние частоты динамика.

Чтобы избежать бочкообразного звучания , показатели резонанса не должны быть выше чем у закрытого ящика. А если частота слишком низкая, то характеристики динамика падают. В этом и заключает суть настройки фазоинвертора, чтобы получить положительный эффект и не испортить звучание. И в домашних условиях можно добиться хорошего звучания с погрешность в 5%.

Расчёт фазоинвертора

При резонансе, сопротивление звуковой катушки растёт. Для измерения, к динамику последовательно подключают резистор, номинал которого выше сопротивления динамика на порядок, от 100 — до 1000 Ом. При измерении напряжения можно оценить сопротивление звуковой катушки. На частотах, где будет высокое сопротивление — напряжение на резисторе минимально и наоборот.

Нам не важны абсолютны значения, только максимальное сопротивление на катушке (минимальное на резисторе). Для этого воспользуемся мультиметром в режиме замера переменного напряжения . В качестве источника, профессионалы используют генератор звуковых частот. А для нашей задачи подойдёт специальный компакт диск.

Процесс измерения выглядит таким образом:

  • Отверстие фазоинвертора затыкается куском фанеры.
  • Диск с записями звуковых частот включается на приемлемую громкость.
  • Переключая по трекам, следим за напряжением на резисторе, как только она прыгнет до минимума, вот и нужная частота.

Побочно, подбирается оптимальный объем наполнителя для динамика, постепенно добавляя небольшое количество и отслеживая колебания резонансной частоты. А найдя этот параметр, нужно его умножить на 0,63 , и получится необходимая частота для фазоинвертора. Но нам нужно ещё измерить длину, для этого открываем отверстие, включаем тестовый диск с записью. И смотрим на показание резистора. Но теперь ищем не минимальное сопротивление, а максимальное. Частота фазоинвертора будет сильно отличаться от нужной. Для его повышения укорачивают длинную тоннеля или увеличивают его диаметр.

Расчёт показателей с помощью программы Bass Port

Интерфейс программы прост и понятен, все поля и настрой подписаны. 2* V), где S — площадь порта фазоинвертора (в см ²), а V — объем ящика (в литрах).

Фазоинвертор напрямую влияет на качество звучания акустики. Существует несколько методик расчёта фазоинвертора, у них одинаковый первый этап — замер показателей. Использование программного обеспечения, часто даёт неправильный результат. Также можно воспользоваться онлайн сервисами, но у них те же минусы.

› Простая методика настройки фазоинвертора

«Колонкостроительством» я начал заниматься ещё в начале 80-х. Вначале это был просто «динамик в ящике», но затем, конечно, я принялся изучать влияния параметров ящика (и фазоинвертора) на звучание динамика.

Попав на этот автомобильный сайт, я увидел много «сабвуферостроителей», и был сильно поражён, что для подавляющего большинства это просто «динамик в ящике», и чем больше размер динамика и ящика, тем лучше. Да, в некоторой степени, для закрытого ящика это верно. Но никак не для фазоинвертора…

Фазоинвертор требует тщательной настройки. А что мы видим на практике? В качестве фазоинвертора люди монтируют канализационные трубы непонятной длины, делают «щелевые фазоинверторы» по образу: «по этим отличным размерам Петя делал», ставят при этом совсем другой динамик. Тот, кто не может сделать по нормальному – изготавливает закрытый ящик (и правильно делает!).

Конечно же, есть такие отличные программы для моделирования акустики, к примеру, JBL SpeakerShop. Но они потребуют от вас введения множества исходных параметров. И даже зная эти параметры, расхождение в реальности получится, просто большое (динамик окажется совсем другой, короб немного различается по размерам, наполнителя не знаем, сколько нужно, фазоинверторная труба немного другая и т.п.)

Есть простой метод для настройки фазоинвертора, при которой не потребуется знать правильные исходные данные для ваших динамиков, ящиков, а также не требуются сложные измерительные приборы или математические расчёты, а также не потребуются очень сложные измерительные приборы или же расчёты математические. Скажу проще, всё уже было давно продумано и проверено на практике!

Методика настройка фазоинвертора, даёт погрешность 5%. И существует более 30-ти лет. Я ей пользовался еще, будучи школьником.

Для начала, нужно разобраться, чем ящик с фазоинвертором отличается от закрытого ящика?

Каждый динамик, как механическая система, обладает собственной резонансной частотой. Выше этой частоты динамик звучит «довольно гладко», а вот ниже – уровень, создаваемого им звукового давления, падает. Причём падает со скоростью 12 дБ на октаву (т.е. в 4 раза на двукратное снижение частоты). За «нижнюю границу воспроизводимых частот» принято считать частоту, на которой уровень падает на 6 дБ (т.е. в 2 раза).

АЧХ динамика в открытом пространстве

Установив динамик в ящик, его резонансная частота немного повысится, из-за того, что к упругости подвеса самого диффузора добавится упругость сжимаемого в ящике воздуха. Подъём резонансной частоты неминуемо «потянет за собой» вверх и нижнюю границу воспроизводимых частот. Чем меньше объём воздуха в ящике, тем выше его упругость, и, следовательно, выше резонансная частота. Отсюда и возникает желание «сделать ящик побо-о-о-ольше».

Жёлтая линия – АЧХ динамика в закрытом ящике

Сделать ящик «побольше» в некоторой степени можно не увеличивая его физические размеры. Для этого ящик заполняют демпфирующим материалом, например, ватой. Не будем вдаваться в физику этого процесса, но по мере увеличения количества такого наполнителя, резонансная частота динамика в ящике понижается (увеличивается «эквивалентный объём» ящика). Если же наполнителя будет слишком много, то резонансная частота начинает повышаться снова.

Опустим влияние размеров ящика на другие параметры, такие как добротность. Оставим это опытным «колонкостроителям». В большинстве практических случаев, из-за ограниченного пространства, объём ящика получается довольно близкий к оптимальному (мы же не строим колонки размером со шкаф). И смысл статьи, не загружать вас сложными формулами и расчётами.

Отвлеклись. Ну, с закрытым ящиком теперь всё ясно, а что же даёт нам фазоинвертор? Фазоинвертор – это «труба» (не обязательно круглая, может быть и прямоугольного сечения и узкая щель) причём определённой длины, которая совместно с объёмом воздуха в ящике обладает собственным резонансом. На этом «втором резонансе» поднимается звуковая отдача колонки. Необходимо выбрать частоту резонанса немного ниже частоты резонанса динамика в ящике, т.е. в той области, где у динамика начинается спад звукового давления. Таким образом, там, где у динамика начинается спад, возникает подъём, который в какой-то степени этот спад компенсирует, расширяя нижнюю граничную частоту воспроизводимых частот.


Красная линия – АЧХ динамика в закрытом ящике с фазоинвертором

Кстати, ниже частоты резонанса фазоинвертора спад звукового давления будет круче, чем у закрытого ящика и составит 24 дБ на октаву.

Следовательно, фазоинвертор позволяет расширить диапазон воспроизводимых частот в сторону нижних частот. Так как же выбрать частоту резонанса фазоинвертора?

Если частота резонанса фазоинвертора будет выше оптимальной, т.е. она будет находиться близко к резонансной частоте динамика в ящике, то мы получим «перекомпенсацию» в виде выпячивающегося горба на частотной характеристике. Звучание станет бочкообразным. Если частоту выбрать чересчур низкую, то подъём уровня не будет чувствоваться, т.к. на низких частотах отдача динамика падает слишком сильно (недокомпенсировали).


Голубые линии – не оптимальная настройка фазоинвертора

Это очень тонкий момент – или фазоинвертор даст эффект, или не даст ничего, или, наоборот, испортит звучание! Частоту фазоинвертора необходимо выбирать очень точно! Но где взять эту точность в гаражно-домашней ситуации?

На самом деле, коэффициент соразмерности между частотой резонанса динамика в ящике и частотой резонанса фазоинвертора, в подавляющем большинстве реальных конструкций составляет 0,61 – 0,65, и если принять его равным 0,63, то погрешность составит не больше 5%.

Кому интересно почитать теорию рекомендую:
1. Виноградова Э.Л. «Конструирование громкоговорителей со сглаженными частотными характеристиками», Москва, изд. Энергия, 1978
2. «Ещё о расчёте и изготовлении громкоговорителя», ж. Радио, 1984, №10
3. «Настройка фазоинверторов», ж. Радио, 1986, №8

Теперь перенесём теорию на практику – так нам ближе .

Как же измерить резонансную частоту динамика в ящике? Как известно, на резонансной частоте, «модуль полного электрического сопротивления» (Impedance) звуковой катушки возрастает. Проще говоря – сопротивление возрастает. Если для постоянного тока оно составляет, к примеру, 4 Ома, то на резонансной частоте оно вырастет до 20 — 60 Ом. Как это измерить?

Для этого, последовательно с динамиком нужно включить резистор номиналом на порядок выше собственного сопротивления динамика. Нам подойдёт резистор номиналом 100 – 1000 Ом. Кстати, измеряя напряжение на этом резисторе, мы можем оценивать «модуль полного электрического сопротивления» звуковой катушки динамика. На частотах, где сопротивление динамика будет высокое – напряжение на резисторе будет наименьшим, и наоборот. Так, а чем измерить?


Измерение импеданса динамика

Абсолютные значения нам не важны, нам нужно лишь найти максимум сопротивления (минимум напряжения на резисторе), частоты сравнительно низкие, поэтому можно воспользоваться обычным тестером (мультиметром) в режиме измерения переменного напряжения. А где взять источник звуковых частот?

Конечно, в качестве источника лучше использовать генератор звуковых частот… Но оставим это профессионалам. Проще всего создать компакт-диск с записанными треками звуковых частот, созданный в какой-либо компьютерной программе, например, CoolEdit или Adobe Audition. Даже я, имея измерительные приборы дома , создал CD на 99 треков, по несколько секунд каждый, с рядом частот от 21 до 119 Гц, с шагом 1 Гц. Очень удобно! Переключаешь треки – меняешь частоту. Частота равна номеру трека + 20. Довольно просто!

Процесс измерения резонансной частоты динамика в ящике выглядит следующим образом: «затыкаете» отверстие фазоинвертора (куском фанеры и пластилином) включаете CD на воспроизведение, устанавливаете приемлемую громкость, и, не изменяя её, «прыгаете» по трекам и находите трек, на котором напряжение на резисторе будет минимально. Всё – теперь частота вам известна.

Кстати, параллельно, измеряя резонансную частоту динамика в ящике, вы можете подобрать оптимальное количество наполнителя для вашего ящика! Постепенно добавляя количество наполнителя, смотрите изменение резонансной частоты. Находите то оптимальное количество, при котором резонансная частота будет минимальная.

Зная значение «резонансной частоты динамика в ящике с заполнителем» легко найти оптимальную резонансную частоту фазоинвертора. Просто-напросто умножьте её на 0,63. К примеру, получили резонансную частоту динамика в ящике 62 Гц – следовательно, оптимальная частота резонанса фазоинвертора будет примерно 39 Гц.

Теперь «открываем» отверстие фазоинвертора, и, изменяя длину трубы (тоннеля) или её сечение, настраиваем фазоинвертор на требуемую частоту. Как это сделать?

Да с помощью того же резистора, тестера и CD! Только нужно не забывать, что на частоте резонанса фазоинвертора, наоборот, «модуль полного электрического сопротивления» катушки динамика падает до минимума. Поэтому, искать вам нужно не минимум напряжения на резисторе, а, наоборот максимум – первый максимум, который находится ниже частоты резонанса динамика в ящике.

Конечно, частота настройки фазоинвертора будет отличаться от требуемой. И поверьте – очень сильно… Обычно, в сторону низких частот (недокомпенсация). Для повышения частоты настройки фазоинвертора нужно укорачивать тоннель, либо увеличивать площадь его поперечного сечения (диаметр). Делать это нужно понемногу, по полсантиметра…

Примерно так будет выглядеть в области нижних частот модуль полного электрического сопротивления динамика в ящике с оптимально настроенным фазоинвертором:


Вот, и вся методика. Очень просто, и в то же время, даёт довольно правильный результат.

4 года Метки: настройка фазоинвертора

Коробки и корпуса для автомобильных сабвуферов

Коробка сабвуфера Dayton Audio RSS315HFA-8

Запечатанная коробка для 12-дюймового сабвуфера
Чистый внутренний объем: 1,5 фута 3 .

Коробка сабвуфера BOSS Audio THAUDS THUMPER

Портированная коробка для 8-дюймового сабвуфера | Слот (передняя панель)
Чистый внутренний объем: 1 фут 3 . Район порта: 9 в 2 . Частота настройки: 28 Гц.

Коробка для сабвуфера AirWen 6

Портированная коробка для двух 6,5-дюймовых сабвуферов | Труба (передняя панель)
Чистый внутренний объем: 1,6 фута 3 . Частота настройки: 35 Гц.

Блок сабвуфера Audison APS 8 D Box Three

Запечатанная коробка для 8-дюймового сабвуфера
Чистый внутренний объем: 0,3 фута 3 .

Коробка сабвуфера Ground Zero gzhw30

Портированная коробка для 15-дюймового сабвуфера | Труба (правая панель)
Чистый внутренний объем: 4,2 фута 3 . Внутренний диаметр трубы: 160 мм Частота настройки: 31 Гц.

Коробка сабвуфера Skar Audio DDX 12 1000 среднеквадратичных значений 35 Гц

Портированная коробка для двух 12-дюймовых сабвуферов | Слот (передняя панель)
Чистый внутренний объем: 3,5 фута 3 . Площадь порта: 52 2 . Частота настройки: 35 Гц.

Коробка сабвуфера Rockford Fosgate P2 hurric

Портированная коробка для двух 10-дюймовых сабвуферов | Слот (передняя панель)
Чистый внутренний объем: 1,4 фута 3 . Площадь порта: 25 дюймов 2 . Частота настройки: 32,2 Гц.

Коробка сабвуфера Rockford Fosgate Type 2

Портированная коробка для двух 10-дюймовых сабвуферов | Слот (передняя панель)
Чистый внутренний объем: 2,3 фута 3 . Площадь порта: 23,3 дюйма 2 . Частота настройки: 35 Гц.

Коробка сабвуфера Rockford Fosgate Hurricane

Портированная коробка для двух 10-дюймовых сабвуферов | Слот (передняя панель)
Чистый внутренний объем: 2,3 фута 3 . Площадь порта: 23,3 дюйма 2 . Частота настройки: 30 Гц.

Короб для сабвуфера Oris ls-65

Запечатанная коробка для 6,5-дюймового сабвуфера
Чистый внутренний объем: 0,4 фута 3 .

Коробка сабвуфера Sundown Audio Zv5 12

Портированная коробка для 12-дюймового сабвуфера | Слот (передняя панель)
Чистый внутренний объем: 3,7 фута 3 . Площадь порта: 45,1 дюйма 2 . Частота настройки: 31 Гц.

Коробка для сабвуфера Deaf Bonce SA302

Портированная коробка для 12-дюймового сабвуфера | Труба (передняя панель)
Чистый внутренний объем: 3,0 фута 3 . Частота настройки: 36 Гц.

Коробка для сабвуфера BASSFACE

Портированная коробка для двух 10-дюймовых сабвуферов | Слот (передняя панель)
Чистый внутренний объем: 2,3 фута 3 . Площадь порта: 23,3 дюйма 2 . Частота настройки: 30 Гц.

Блок сабвуфера Audison APS 8 D Box Two

Запечатанная коробка для 8-дюймового сабвуфера
Чистый внутренний объем: 0,3 фута 3 .

Блок сабвуфера Audison APS 8 D Box One

Запечатанная коробка для 8-дюймового сабвуфера
Чистый внутренний объем: 0,3 фута 3 .

Коробка сабвуфера Rockford Fosgate volvo 740

Портированная коробка для двух 8-дюймовых сабвуферов | Труба (передняя панель)
Чистый внутренний объем: 1,3 фута 3 . Частота настройки: 36 Гц.

Короб сабвуфера Урал AS-D12.3D2

Портированная коробка для 12-дюймового сабвуфера | Слот (передняя панель)
Чистый внутренний объем: 1,9 фута 3 . Площадь порта: 28,7 дюйма 2 . Частота настройки: 32 Гц.

Короб сабвуфера Pioneer TS-W3003D4

Портированная коробка для двух 12-дюймовых сабвуферов | Слот (передняя панель)
Чистый внутренний объем: 1,7 фута 3 . Площадь порта: 23,7 дюйма 2 . Частота настройки: 33 Гц.

Калькулятор размещения динамиков


Это коллекция рекомендаций по размещению динамиков из Интернета. Все эти расчеты основаны на пропорциях, поэтому используйте любую единицу измерения, которая вам удобна. Все измерения для от передней центральной части динамика. Кроме того, если он рекомендует динамики летая за пределы своей комнаты, возможно, вы не захотите использовать эту формулу, попробуйте другую. Они могут идеально работать для вас из коробки, но в большинстве случаев размещение все равно требует настройки для получения хорошего изображения и даже басов. отклик.
Длина основной стены
Длина боковой стенки

Real Trap 38% Опция 1

Опция Real Trap предназначена для обеспечения максимально плоского баса в некоторых комнатах. Первоначально разработанный для сред мониторинга ближнего поля и может хорошо работать с некоторыми настройками рабочего стола.

Пространство между динамиками
Головка к главной стене
Динамик на основной стене
Динамик на боковой стене

Реальная ловушка 38%, вариант 2

Аналогичен варианту 1 настоящей ловушки, но перемещается назад к задней отметке 38% комнаты в попытке уклониться от режимов комнаты. Может хорошо работать, если запись ведется в комнате перед станцией мониторинга. Не уверен, как это полезно для аудиофилов, но кто знает, может быть, у вас есть куча препятствий, которых нужно избегать, и это работает для вас.

Пространство между динамиками
Головка к главной стене
Динамик на основной стене
Динамик на боковой стене

Правило третей (версия 29 %)

Это моя любимая рекомендация по размещению, и, по крайней мере, в моей комнате звук очень хорошо изолирован от комнаты, настолько близко к прослушиванию снаружи, насколько я получил. Я рекомендую начать с этого, а затем создать резервную копию динамиков на основную стену по мере необходимости, чтобы добавить немного усиления басов обратно в звук и освободить место для другой мебели, если это необходимо. Просто следите за тем, чтобы средние басы не становились грязными, когда вы поддерживаете динамики.

Расстояние между динамиками
Головка к главной стене
Динамик на основной стене
Динамик на боковой стене

Кардас

Боже, благослови Кардаса и его сумасшедшую одержимость золотым сечением. Если вы не можете заставить свои динамики иметь душу, это размещение выявит ее в силе. Отлично подходит для классики и почти любого прослушивания. Единственные проблемы, которые возникают здесь, что ваши динамики в конечном итоге занимают всю комнату. Если у вас есть выделенная комната, это отличная отправная точка, но если вы планируете использовать эту комнату для чего-то еще, вероятно, вам будет сложно работать практически в любом месте. другая мебель вокруг помещения. У Кардаса также есть рекомендации специально для дипольных динамиков на его веб-сайте. Это монопольная версия.

Расстояние между динамиками
Головка к главной стене
Динамик на основной стене
Динамик на боковой стене

Cardas Вариант 2

Если вы застряли в квадратной комнате, это второй вариант размещения Cardas.

Пространство между динамиками
Головка к главной стене
Динамик от главной стены
Динамик на боковой стене
