Онлайн калькулятор светодиодов: эффективный инструмент для расчета параметров LED-освещения

Как рассчитать необходимое сопротивление для светодиода. Какие параметры нужно учитывать при подборе резистора для LED. Почему важно правильно рассчитывать ток и напряжение для светодиодов. Как онлайн калькулятор упрощает расчеты для LED-освещения.

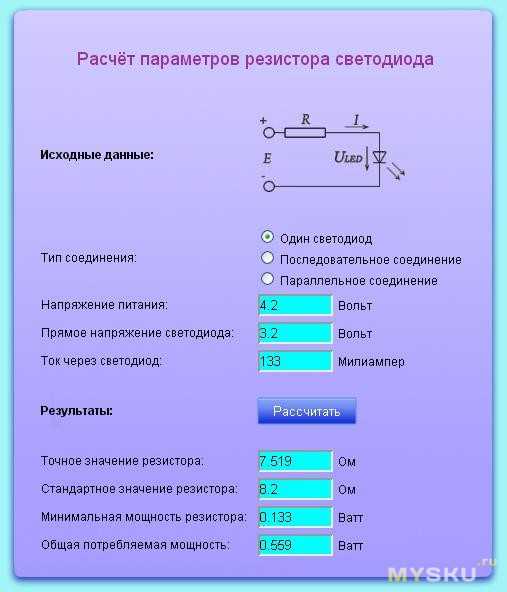

Что такое онлайн калькулятор светодиодов и для чего он нужен

Онлайн калькулятор светодиодов — это удобный веб-инструмент, позволяющий быстро и точно рассчитать основные параметры LED-освещения. С его помощью можно определить оптимальное сопротивление резистора, необходимое для нормальной работы светодиода, а также рассчитать ток и мощность в цепи.

Основные задачи, которые решает калькулятор:

• Расчет сопротивления токоограничивающего резистора
• Определение тока через светодиод
• Вычисление мощности, рассеиваемой на резисторе
• Подбор оптимальных параметров LED-цепи

Использование калькулятора значительно упрощает проектирование LED-освещения и позволяет избежать ошибок при подборе компонентов. Это особенно важно для начинающих радиолюбителей и DIY-энтузиастов.

Основные параметры светодиодов, учитываемые при расчетах

Для корректной работы с калькулятором необходимо знать следующие параметры светодиодов:

• Прямое напряжение (Vf) — падение напряжения на светодиоде при прохождении через него номинального тока. Обычно составляет 1,8-3,4 В в зависимости от цвета и типа LED.
• Прямой ток (If) — рекомендуемый производителем ток через светодиод. Как правило, находится в диапазоне 10-30 мА для маломощных и 350-1000 мА для мощных светодиодов.
• Максимально допустимый ток — предельное значение тока, при превышении которого светодиод выходит из строя.

Также важно знать напряжение источника питания, к которому будет подключаться LED-цепь. Именно разница между напряжением питания и прямым напряжением светодиода определяет необходимое сопротивление резистора.

Как пользоваться онлайн калькулятором светодиодов

Использование калькулятора обычно сводится к нескольким простым шагам:

1. Вводим напряжение источника питания
2. Указываем прямое напряжение светодиода (Vf)
3. Задаем желаемый прямой ток (If)
4. Нажимаем кнопку «Рассчитать»

Калькулятор автоматически вычислит оптимальное сопротивление резистора, а также отобразит расчетный ток через светодиод и мощность, рассеиваемую на резисторе.

Некоторые продвинутые калькуляторы позволяют также рассчитывать параметры для последовательного и параллельного соединения нескольких светодиодов.

Преимущества использования онлайн калькулятора

Онлайн калькулятор светодиодов имеет ряд преимуществ по сравнению с ручными расчетами:

• Высокая скорость вычислений — результат получаем мгновенно
• Отсутствие ошибок при расчетах
• Возможность быстро проверить разные варианты
• Доступность с любого устройства с выходом в интернет
• Не требует установки дополнительного ПО

Все это делает онлайн калькулятор незаменимым инструментом как для профессионалов, так и для любителей.

Типичные ошибки при расчете параметров светодиодов

При самостоятельных расчетах часто допускаются следующие ошибки:

• Игнорирование прямого напряжения светодиода
• Неправильный выбор номинала резистора из стандартного ряда
• Ошибки в расчете мощности резистора
• Неучет температурной зависимости параметров

Использование калькулятора позволяет избежать большинства этих ошибок и получить оптимальные параметры цепи.

Расчет параметров для последовательного и параллельного соединения светодиодов

При проектировании LED-освещения часто возникает необходимость соединить несколько светодиодов. Онлайн калькулятор может помочь рассчитать параметры и для таких схем.

Для последовательного соединения:

• Суммируются прямые напряжения всех светодиодов
• Ток через все светодиоды одинаковый

Для параллельного соединения:

• Напряжение на всех светодиодах одинаковое
• Токи суммируются

Правильный расчет позволяет создавать эффективные и надежные схемы с множеством светодиодов.

Влияние температуры на параметры светодиодов

Температура оказывает существенное влияние на характеристики светодиодов:

• С ростом температуры уменьшается прямое напряжение
• Снижается световой поток
• Уменьшается срок службы

Некоторые продвинутые онлайн калькуляторы позволяют учитывать температурную зависимость и корректировать расчеты соответствующим образом. Это особенно важно при проектировании мощных светодиодных систем.

Заключение: почему стоит использовать онлайн калькулятор светодиодов

Онлайн калькулятор светодиодов — это мощный и удобный инструмент, значительно упрощающий расчеты при проектировании LED-освещения. Он позволяет быстро и точно определить оптимальные параметры цепи, избежать ошибок и сэкономить время.

Использование калькулятора особенно рекомендуется:

• Начинающим радиолюбителям
• DIY-энтузиастам
• Профессионалам для быстрой проверки расчетов

Регулярное использование онлайн калькулятора поможет лучше понять принципы работы светодиодов и создавать более эффективные и надежные схемы освещения.

Калькулятор светодиодных (LED) экранов в Москве

Отличие в стоимости уличного и внутреннего экранов

В помещениях и внутри зданий посетители видят экрана на близком расстоянии, чем проходя или проезжая мимо экрана установленного, скажем, через дорогу. Поэтому для комфортного восприятия отображаемой информации требуется четкое изображение, что напрямую связано с шагом пикселя (это расстояние между отдельными точками формируемого изображения). Чем это расстояние меньше — тем больше плотность пикселей на единицу площади — тем выше четкость и детализация выводимого изображения. Шаг пикселя — параметр влияющий на стоимость оборудования.

На улице экраны менее требовательны к шагу пикселя (ввиду расстояния до зрителя), но подвержены погодным явлениям — дождь, снег, ветер.

Поэтому степень защиты IP не ниже IP65, что позволяет работать на улице круглосуточно без  ущерба оборудованию и качеству изображения.
Это достигается благодаря тщательно разработанным корпусам оборудования, используемой кабельной продукцией, используемым комплектующим, системой вентиляции и обогрева.

Тип оборудования — для помещений или для улицы, также влияет на стоимость приобретаемого led экрана, калькулятор стоимости учитывает это в расчете. Разработаны специальные модели — для жаркого климата, для холодного, антивандальные и т.п.

Для помещений популярное оборудование с шагом пикселя 3-6 мм. Для уличных экранов популярный шаг 6-10 мм. Для больших фасадов и архитектурной подсветки подойдет оборудование с шагом пикселя 30-100 мм, в зависимости от целей и желаемого эффекта. Определившись с шагом пикселя узнайте стоимость светодиодного экрана, калькулятор цены на сайте поможет в этом.

Яркость картинки, угол обзора и площадь изображения

В помещении освещенность  гораздо ниже, чем днем на улице, т.к. стены, окна и потолки закрывают от интенсивного солнечного света. Уровень внешнего освещения  влияет на выбор оборудования для экрана. За это отвечает такой параметр, как яркость. Чем выше уровень внешнего света — тем большая яркость требуется оборудованию для борьбы с «засветкой» изображения.

Уровень яркости оборудования измеряется в нитах (кандел или метр). Чем показатель выше, тем выше яркость. Для помещений достаточно 1000 нит, а для уличных лучше выбирать не менее 5 000 нит.
Так же отметим, что яркость может автоматически регулироваться — экран не будет слепить людей вечером и ночью, а днем будет виден при ярком солнечном свете.

Зритель часто не находится строго напротив центра экрана. Он видит изображение под углом (если экран установлен высоко или в помещении коридорного типа на стене, или на центральной площади).

Угол обзора, показывает, под каким углом относительно центра изображение будет восприниматься без  цветовых искажений и будет читаемо. Измеряется в градусах по вертикали и градусах по горизонтали. Это значение составляет от 70 до 120 градусов для каждого угла. Чем больше угол обзора — тем больше людей увидят контент.

Площадь изображения — параметр, показывающий размер изображения транслируемого на экране и насколько будет заметено.  Одиночный маленький экран не броско будет смотреться в масштабах торгового цента, а 5 на 10 метров будет неуместен для рекламы — вывески малого салона. Размер влияет на площадь аудитории, которая получит информацию контента, поэтому при расчете на калькуляторе медиафасада будет учитываться количество поставляемого оборудования.

Качество изображения

На качество изображения влияют используемые компоненты. Светодиоды различных производителей имеют разный ресурс работы, внутри одной партии светодиодов могут быть неравномерности цвета-свечения. У одних эта неоднородность сведена к минимуму, у других видна с первого взгляда. Одни светодиоды светят ярко, вторые не могут. Одни имеют низкое электропотребление, вторые высокое. Микросхемы и контроллеры, которые используются в оборудовании, так же влияют на качество изображения — глубину цвета,  частоту обновления изображения, способ формирования изображения.

Для каких-то задач хватает минимальных характеристик, а для других нужны высокие стандарты (например, ТВ-студии, театры, кинозалы).

Эти параметры, которые сложно рассмотреть и понять, не увидев различия в живую, влияют на стоимость оборудования. Стоит учитывать, что стоимость оборудования на светодиодах производителей (Япония, США) отличается от стоимости оборудования на светодиодах китайских и тайваньских производителей. Но высокая начальная стоимость со временем окупается за счет меньшего числа ремонтных работ, низкого электропотребления, повышенного внимания за счет качества картинки.

Установка светодиодных экранов

Способ установки экрана и расположение — ещё один показатель, который влияет на итоговую цену светодиодного экрана.

Для LED экрана необходима металлическая конструкция, которая создается либо на основе типового проекта, либо разрабатывается проектировщиками под конкретный объект. Для установки такой конструкции требуется грузоподъемная техника и узкоспециализированные монтажники, а так же список согласований. Что требует затрат  исполнителя. Климатические условия региона влияют на стоимость монтажа экрана.

Позвоните и менеджеры подберут оборудование под конкретные цели и задачи.

Пример металлоконструкции для установки светодиодного экрана Скачать PDF 677.1кБ

Онлайн-калькулятор канделы в люмены и люмены в канделы

Домой ОНЛАЙН КАЛЬКУЛЯТОРЫ Онлайн-калькулятор канделы в люмены и люмены в канделы

Онлайн-калькулятор расчета резистора светодиода

Настало время, когда светодиоды заняли свою нишу в светотехнике. Светодиоды можно наблюдать повсюду. От бытовой техники, до космических кораблей. С чего бы это? Все просто. Производство светодиодов не стоит на месте, увеличивается яркость светодиодов, характеристики, совершенствуется продукция. Не маловажным является и постоянное совершенство получения кристаллов. Данный факт и привел к тому, что возросла популярность в искусственном освещении к светодиодам и светодиодной промышленности. Оптические свойства светодиодов постоянно совершенствуются. Но помимо этого должны «расти» и методы измерения характеристик светодиодов: сила света, яркость и световой поток.

Световой поток – физическая величина, характеризующая количество в потоке излучения световой энергии. Обычным языком обывателей – мощность излучения света, воспринимаемое человеческим глазом. Яркость – поток света, от поверхности, видимый в телесном углу в определенном направлении. По простому – фотометрическая величина, характеризующаяся излучательной способностью тела в определенном направлении.

Сила света – величина потока излучения, приходящаяся на единицу угла тела, предела его распределения. В простонародии – световой поток – количество света, определяемое в люменах на стерадиан. Яркость светового потока светодиодов? Сила света светодиодов в люменах? Что такое люмен? Это только ряд вопросов, которые задаются перед покупателями при выборе светодиодной продукции. Кандела – единица силы света ( интенсивность излучаемого светового потока ) в направлении заданного угла. При угле в 360 градусов люмен равняется канделе.

Люмен – мощность светового потока, который издает источник света независимо от направления. Люмен равен световому потоку, испускающемуся изотропным источником с силой света равной канделе в телесный угол, с величиной в один стерадиан. Кандела и люмен – светотехнические единицы. Их достаточно часто приходится переводить тем, кто занят светодиодной продукцией. Особенно часто приходится «экспериментировать» параметрах, которые указывают производители. Мы проделали работу, дабы облегчить Вам жизнь.

Наш онлайн-калькулятор канделы в люмены и наоборот выручат Вас в тот момент, когда времени совсем не наблюдается. Световой поток рассчитывается используя силу света. Т.е. перевод канделов в люмены и люмены в канделы. Используя наш онлайн-калькулятор вы вводите данные в милликанделах или мили люменах. А всю остальную рутинную работу выполняет наш калькулятор.

Стоит отметить, что онлайн-калькулятор перевода кандел в люмены ( люмены в кандел ) может давать погрешность. Это происходит из-за разнообразий распределения излучения светодиодов в пространстве.

Для более полного и точного расчета необходимо производить замеры в фотометрических камерах.

Не смотря на этот «недостаток», онлайн-калькулятор канделы в люмены и наоборот незаменим при необходимости скорого сопоставлении значений. Простота, надежность и универсальность – главные качества конвертора кандел в люмены.

Перевод канделов в люмены

Угол свечения ° Сила света мкд лм

Перевод люменов в канделы

Угол свечения ° Световой поток лм мкд

---

• ТЕГИ
• канделы
• канделы в люмены
• люмены
• люмены в канделы
• онлайн калькуляторы

Предыдущая статьяОнлайн калькулятор расчета резистора светодиода

Следующая статьяСветодиодные лампы выпустят в Томске

Журнал «Светодиод»

https://leds-magazine. ru

Рубрики

Выберите рубрику СТАТЬИ СДЕЛАЙ САМ ШПИОНСКИЕ СХЕМЫ Общество ОБЗОРЫ НОВОСТИ СХЕМЫ    Таймер 555    Драйверы, БП    Лампы, светильники    Авто, мото, вело    Светодиодные фонарики    Разнообразные    Плавные, мигающие    Arduino ОНЛАЙН КАЛЬКУЛЯТОРЫ    Резисторы    Конденсаторы

Внимание

По запросам наших читателей мы открываем новый раздел — ФОРУМ по светодиодному освещению. В настоящее время идет тестирование нового форума. Также спешим сообщить, что готовится смена дизайна сайта.

Реклама

Подпишись

Присоединяйтесь к нам ВКонтакте. Будет интересно!

Калькулятор сопротивления светодиодов размером с бумажник | Лаборатории злых безумных ученых

By Windell Oskay on 5 августа 2009 г.

Это похоже на один из тех онлайн-калькуляторов сопротивления светодиодов, за исключением того, что вы можете сложить его и положить в бумажник.

Начните с загрузки выкройки здесь (файл PDF, 512 КБ). Распечатайте его в режиме высокого качества на лазерном принтере, желательно на «презентационной» бумаге средней плотности. Чтобы он получил исходный размер (как визитная карточка, 3,5 x 2 дюйма), вам может потребоваться отключить автоматическое масштабирование на вашем принтере.



Затем ножницами или канцелярским ножом вырежьте выкройку по контуру обеих частей. Может пригодиться линейка.



На большей части с надписью «[УДАЛИТЬ]» также есть пять коробок, которые следует удалить.



На большой части (корпусе) есть две линии сгиба, а на меньшей части (ползунке) — одна. Используйте линейку, чтобы начать сгибы. Плотно согните складку на ползунке, но пока оставьте складки корпуса гибкими.

Корпус имеет откидной клапан вверху, как показано здесь. Вставьте ползунок в корпус, загните клапан, а затем прочно загните обе складки корпуса. Клапан можно прикрепить одним куском ленты (или клеем, если вы амбициозны).

Как его использовать

Теперь, когда конструкция завершена, давайте рассмотрим, как ее использовать. Схема нашей модели показана на схеме на калькуляторе:

Предположим, что напряжение системы (Vcc) известно. Мы также предполагаем, что вы знаете характеристики светодиода: какой ток вы хотите использовать, и прямое напряжение (Vf) светодиода при работе с этим током. Когда у вас есть эти числа, калькулятор может помочь вам выяснить, какое значение и размер резистора необходимы.

Давайте рассмотрим полный пример. Предположим, что мы хотим запустить красный светодиод от 9-вольтовой батареи. Тогда Vcc = 9 В, а наш красный светодиод хочет работать при 20 мА и имеет прямое напряжение Vf = 2 В. Учитывая это, давайте выясним, какой резистор следует выбрать.

Первое, что нам нужно рассчитать, это напряжение «Vr» на резисторе. Для этого выровняйте прямое напряжение (Vf = 2 В) непосредственно под напряжением вашей системы, Vcc = 9 В. перевернуть)

Напряжение Vr на резисторе появится в нижнем правом поле, чтобы вы могли прочитать: 7 В.

Затем мы переворачиваем калькулятор.

Наш следующий шаг — найти номинал резистора. Для этого мы переместим ползунок, чтобы выровнять желаемый ток (в данном случае I = 20 мА) ниже напряжения нашего резистора (Vr = 7 В):

значение указано стрелкой с левой стороны скользящей шкалы, в данном случае около 350 Ом.

Это половина того, что нам нужно знать, чтобы выбрать резистор. Нам также необходимо знать мощность, рассеиваемую резистором, чтобы убедиться, что мы выбираем резистор, достаточно большой, чтобы справиться с нагрузкой. Этот расчет выполняется в нижней половине этой стороны калькулятора:

Во-первых, нам нужно набрать напряжение резистора (Vr = 7 В) в центре маленькой коробки:

После того, как это выстроено , мощность, рассеиваемая нагрузочным резистором, указана непосредственно под выбранным значением тока (в нашем случае 20 мА):

Непосредственно ниже 20 мА рассеиваемая мощность составляет примерно 140 мВт, поэтому мы должны выбрать резистор 350 Ом, 1/4 Вт (или больше). Ву!

---

Если вам понравился этот проект, вам также может понравиться наше кольцо декодера меню южно-индийского ресторана, которое вы можете найти здесь, или, возможно, сделать свою собственную счетную машину 1952 года на долю дюйма здесь.

Эта запись была размещена в Проекты EMSL с меткой Калькулятор светодиодных резисторов. Добавьте постоянную ссылку в закладки.

9Онлайн-калькулятор 0000 позволяет быстро и просто анализировать и проектировать светодиодные радиаторы — LED professional

Онлайн-калькулятор позволяет быстро и просто анализировать и проектировать светодиодные радиаторы Представляем HeatSinkCalculator, онлайн-калькулятор, используемый для проектирования, анализа и оптимизации радиаторов в различных условиях потока. Этот простой, но мощный калькулятор позволяет новичкам и экспертам в тепловом анализе быстро проектировать и анализировать радиаторы. https://www.led-professional.com/products/led-simulation-tools/online-calculator-enables-quick-and-simple-led-heat-sink-analysis-and-design https://www.led-professional.com/products/led-simulation-tools/online-calculator-enables-quick-and-simple-led-heat-sink-analysis-and-design/@@download/image/ Калькулятор радиатора позволяет просто, но надежно моделировать системы управления температурным режимом.jpg Продукция, материалы + инструменты | 17 декабря 2014 г.

Представляем HeatSinkCalculator, онлайн-калькулятор, используемый для проектирования, анализа и оптимизации радиаторов в различных условиях потока. Этот простой, но мощный калькулятор позволяет новичкам и экспертам в тепловом анализе быстро проектировать и анализировать радиаторы.

Основные характеристики:
•    Моделирование естественной конвекции радиатора с основанием радиатора в горизонтальной и вертикальной ориентации
•    Анализ принудительной конвекции с вводом данных фиксированного объемного расхода, постоянной скорости или точек кривой вентилятора
•    Переменный коэффициент излучения радиатора для учета излучения
•    Регулируемый размер источника тепла
•    Оптимизация размеров для автоматического поиска конструкции радиатора с самой низкой температурой

Анализ CFD — отличный инструмент, который можно использовать для точного анализа радиаторов в различных условиях потока. Однако его главный недостаток заключается в том, что это может занять очень много времени, особенно если вы анализируете несколько вариантов конструкции или пытаетесь выяснить, какая конструкция лучше всего соответствует вашим тепловым требованиям. HeatSinkCalculator позволяет пользователю настроить и проанализировать радиатор за считанные минуты. Изменения в проектные параметры можно вносить быстро, а повторный анализ занимает считанные секунды, в отличие от CFD-анализа, который может занять несколько минут или даже часов для проведения одного анализа.

Функция оптимизации позволяет пользователю найти оптимальную конструкцию радиатора, которая сводит к минимуму тепловое сопротивление радиатора, путем изменения количества ребер, толщины основания и толщины ребер.

Посетите веб-сайт http://www.heatsinkcalculator.com, чтобы попробовать бесплатную демо-версию и получить дополнительную информацию о продукте.
