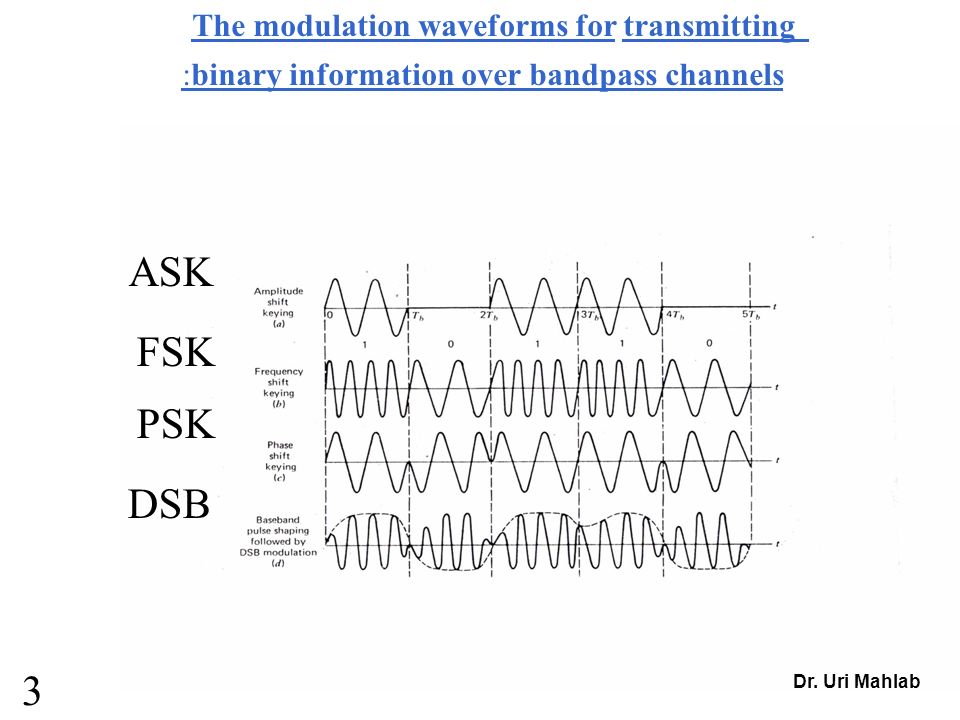

Основы цифровой модуляции сигналов

Цифровая модуляция — это процесс изменения характеристик несущего сигнала в соответствии с передаваемыми цифровыми данными. Основными видами цифровой модуляции являются:

Амплитудная манипуляция (ASK)
Частотная манипуляция (FSK)
Фазовая манипуляция (PSK)

При цифровой модуляции передаваемые биты данных преобразуются в изменения амплитуды, частоты или фазы несущего колебания. Это позволяет эффективно передавать цифровую информацию по радиоканалам.

Амплитудная манипуляция (ASK)

Амплитудная манипуляция (ASK — Amplitude Shift Keying) — это вид модуляции, при котором цифровая информация передается путем изменения амплитуды несущего сигнала. Наиболее простой разновидностью ASK является двоичная амплитудная манипуляция.

Двоичная амплитудная манипуляция

При двоичной амплитудной манипуляции логическому нулю соответствует отсутствие несущего колебания, а логической единице — его наличие. Такой вид модуляции также называют OOK (On-Off Keying). Модулированный сигнал описывается формулой:

s(t) = A * m(t) * cos(2πft)

где A — амплитуда, m(t) — модулирующий сигнал (0 или 1), f — частота несущего колебания.

Многопозиционная амплитудная модуляция (M-ASK)

Многопозиционная амплитудная модуляция (M-ASK) позволяет передавать более одного бита информации на один символ. При этом используется M различных уровней амплитуды несущего колебания. Например, при 4-ASK используются 4 уровня амплитуды, что позволяет передавать 2 бита на символ.

Преимущества M-ASK

Основными преимуществами многопозиционной амплитудной модуляции являются:

Более высокая спектральная эффективность по сравнению с двоичной ASK

Возможность передачи большего объема информации в той же полосе частот
Снижение уровня боковых лепестков спектра

Недостатки M-ASK

Однако M-ASK имеет и ряд недостатков:

Более низкая помехоустойчивость по сравнению с двоичной ASK
Требуется более высокое отношение сигнал/шум для надежного приема
Усложнение схемы модулятора и демодулятора

Частотная манипуляция (FSK)

Частотная манипуляция (FSK — Frequency Shift Keying) — это вид модуляции, при котором цифровая информация передается путем изменения частоты несущего колебания. При двоичной FSK используются две частоты — f0 для передачи логического нуля и f1 для передачи логической единицы.

Преимущества FSK

Основными достоинствами частотной манипуляции являются:

Высокая помехоустойчивость

Простота реализации модулятора и демодулятора
Отсутствие жестких требований к линейности усилителей мощности

Недостатки FSK

К недостаткам FSK можно отнести:

Более низкую спектральную эффективность по сравнению с ASK
Расширение спектра сигнала при увеличении скорости передачи
Сложности при реализации многопозиционных схем

Сравнение эффективности видов модуляции

При сравнении различных видов цифровой модуляции используются два основных критерия:

Спектральная эффективность — характеризует полосу частот, необходимую для передачи информации с заданной скоростью
Энергетическая эффективность — описывает мощность, требуемую для передачи информации с заданной достоверностью

По спектральной эффективности многопозиционные виды модуляции (M-ASK, M-FSK, M-PSK) превосходят двоичные. Однако они проигрывают по энергетической эффективности из-за более низкой помехоустойчивости.

Применение различных видов модуляции

Выбор конкретного вида модуляции зависит от требований к системе связи:

ASK применяется в простых низкоскоростных системах из-за невысокой помехоустойчивости
FSK используется в системах с высокими требованиями к надежности передачи
PSK и QAM находят применение в высокоскоростных системах связи

В современных системах часто используются комбинированные виды модуляции, сочетающие преимущества разных методов.

Заключение

Цифровая модуляция является ключевым элементом современных систем радиосвязи. Правильный выбор вида модуляции позволяет обеспечить требуемые характеристики системы по скорости передачи, помехоустойчивости и эффективности использования частотного ресурса. Развитие технологий приводит к появлению все более сложных схем модуляции, позволяющих повысить эффективность передачи цифровых данных.

Как данные передаются по радио? / Хабр

Привет, Хабр.

В одном из комментариев к предыдущим статьям был задан вопрос, можно ли по виду сигнала определить вид его модуляции. Идея рассмотреть основные виды модуляции показалась довольно-таки интересной.

Попробуем разобраться, без формул и максимально просто, как можно передать данные из точки «А» в точку «В».

OOK (On-Off Keying)

Самый простой вид цифрового кодирования. Просто включаем-выключаем передатчик в соответствии с двоичным сигналом:

На спектре такой сигнал выглядит примерно так, их довольно много на частоте ~433 МГц:

Схема передатчика очень проста, поэтому активно используется в беспроводных пультах, радиокнопках и прочих устройствах ценой 1-2$. Никакого шифрования здесь обычно нет, частота и битовая последовательность жестко «зашиты», передать и принять сигнал может любой желающий, так что ставить такой пульт на дверь гаража, где стоит Lamborgini, я бы не стал, но для ночника у кровати вполне сойдет (такая лампа, купленная в ближайшем MediaMarkt, работает у меня 3 года, ложных срабатываний не было ни разу, принцип «неуловимого Джо» в действии).

Интересно отметить, что исторически это наверное один из самых первых способов радиопередачи. Если включать-выключать передатчик с помощью ключа и принимать сигнал на слух или на бумажную ленту, мы получим старую добрую азбуку Морзе.

Амплитудная модуляция (АМ)

АМ мы наверное сможем видеть еще долго — модуляция используется как в вещательных станциях, так и в передатчиках авиадиапазона 118-137 МГц. Отличительная особенность АМ — спектр симметричен относительно центральной частоты. «На глаз» даже можно примерно понять, что передается, речь или музыка. Скриншот из онлайн приемника Websdr Twente:

Исторически АМ был одним из первых способов приема и передачи речи — всем известная «школьная» схема детекторного приемника отличалась крайней простотой, и даже не требовала батареек для приема — для работы высокоомных наушников было достаточно энергии радиоволн. Любопытно, что такие приемники выпускались в СССР серийно аж до 60х годов:

Детекторный приемник «Комсомолец» (с) Википедия

Видимо, с доступностью как приемников, так и источников питания в глубинке были определенные проблемы, так что детекторный приемник долго оставался актуален.

Однополосная модуляция (USB, LSB, SSB)

Однополосная модуляция является частным случаем амплитудной. Как было сказано выше, спектр АМ сигнала симметричен относительно центра. Но можно передавать лишь «одну половину» сигнала, что обеспечивает большую дальность при той же мощности передатчика:

Однополосная модуляция (с) Википедия

Как видно из картинки, можно настроиться на верхнюю или нижнюю боковую полосу, такой режим в приемнике или передатчике соответственно обозначается USB или LSB.

В режиме однополосной модуляции работают служебные станции, передаются метеосводки на коротких волнах, также он используется радиолюбителями. Но не менее важен он еще и тем, что в режиме USB или LSB спектр сигнала фактически переносится с радиочастоты на звуковую без искажений — что позволяет принимать различные виды цифровых сигналов, рассмотренных ниже. Это важно иметь в виду при выборе радиоприемника — цифровые виды связи (FSK, PSK и пр) могут приниматься и декодироваться лишь в режиме однополосной модуляции, простой бытовой приемник с поддержкой «обычной» AM принять такие сигналы не сможет.

Частотная модуляция (FM)

В частотной модуляции работает всем известное FM-вещание. Интересно отметить, что в передатчике FM-станции кодируется не только звук — передается сложный сигнал, включающий моно и стерео каналы, пилот-тон, RDS и пр. Чтобы не путать с «обычной» FM, у инженеров такая модуляция обычно называется WFM (Wide FM). В программе HDSDR несложно увидеть спектр радиостанции после декодирования:

На сигнале (справа снизу) несложно видеть пилот-тон на частоте 19 КГц, RDS, моно и стерео-каналы FM-вещания. В отличие от WFM, радионяни, рации и прочие аналогичные устройства используют «узкую» FM (NFM, Narrow FM) модуляцию, где передается только звук.

Частотная модуляция активно используется и для цифровых сигналов, в этом случае для передачи бинарного кода может использоваться переключение двух частот. В качестве примера можно привести сигнал немецкой станции Pinneberg, наличие двух частот хорошо видно на спектре:

Pinneberg передает метеосводки судам на длинных, средних и коротких волнах. Частот в принципе, может быть и больше 2х. Пример такого сигнала — радиолюбительский FT8:

С помощью FT8 радиолюбители могут обмениваться короткими сообщениями на расстоянии в несколько тысяч километров при мощности всего лишь несколько ватт.

Интересно, что модуляция может быть и комбинированной — например в авиации используется система ACARS, передающая текстовые сообщения. Цифровой FM сигнал передается через АМ передатчик. Зачем так сложно? Вероятно, используется уже готовый передатчик, ко входу которого просто подключили цифровую схему, формирующую FM-сигнал. Legacy в чистом виде, но вероятно, это дешевле, чем менять миллионы передатчиков в аэропортах и самолетах во всем мире.

Фазовая модуляция (PSK)

Кроме частоты, мы можем менять и фазу сигнала, что дает нам фазовую модуляцию. Такие сигналы могут уверенно приниматься на больших расстояниях, и используются в частности, в спутниковой связи. Из радиолюбительских протоколов можно отметить PSK31, который одно время был весьма популярен.

С помощью PSK31 можно обмениваться информацией в виде «текстового чата», подключив трансивер к компьютеру. Фаз может быть больше 2х, например 4, 18 или 16, все зависит от скорости и канала связи.

Можно менять и фазу и амплитуду одновременно, что дает нам еще большую скорость, но требует более сложного кодирования и декодирования. В качестве примера такого сигнала можно привести QAM. Такой сигнал наглядно проще всего изобразить на фазовой плоскости:

Image (с) QAM Wikipedia

Модуляция QAM используется при передаче данных в стандарте LTE и в цифровом телевидении DVB-T.

Orthogonal frequency-division multiplexing (OFDM)

Одним из современных методов модуляции является OFDM. Его суть состоит в том, что отдельные биты сигнала можно передавать параллельно, представляя сигнал в виде независимо работающих частотных каналов (subcarriers), каждый из которых передает свой отдельный бит. Есть определенные математические правила, гарантирующие что каналы не будут пересекаться и могут быть декодированы.

В качестве примера можно привести DRM, сигналы такого формата можно увидеть на вещательных диапазонах, разница между АМ и DRM хорошо видна на спектре:

Это цифровой сигнал шириной 10 КГц, в котором параллельно передается 206 несущих с интервалом 47 Гц. Стандарт DRM (Digital Radio Mondiale) используется для передачи цифрового радио на средних и коротких волнах, просьба не путать с другим стандартом Digital Rights Management.

OFDM используется и в WiFi (802.11a), структура сигнала там сложнее, желающие могут изучить PDF самостоятельно.

Code-division multiple access (CDMA)

Другой способ широкополосной передачи — разделение данных. Данные для нескольких получателей могут быть комбинированы в один сигнал с помощью специальной функции (например Walsh code), которая гарантирует как прямое, так и обратное преобразование. Одним из ключевых факторов и в OFDM и в CDMA является так называемая «ортогональность», получаемые сигналы не должны «смешиваться», чтобы из результирующего сигнала можно было извлечь исходные данные.

Кодирование CDMA используется в мобильных сетях 3G. Хороший пример разбора CDMA с помощью ручки и бумаги можно найти здесь, интересующимся рекомендую посмотреть.

Заключение

Все что приведено выше, это разумеется, очень краткое объяснение «на пальцах», в реальности, описание только одного декодера может занять в несколько раз больше текста чем вся статья целиком, да и вряд ли многим здесь это нужно — Хабр это все же не научный журнал. Впрочем, общее впечатление у читателей надеюсь все же осталось. При наличии интереса у аудитории (что будет определяться по оценкам текста:) какой-либо из сигналов можно будет разобрать более подробно.

В завершение интересно отметить, что различные схемы кодирования — это не просто какая-то математическая абстракция — все это активно используется, в том числе и в военных целях (например протокол STANAG модемов NATO). Этот скриншот сделан во время написания текста с помощью онлайн-приемника Websdr:

Как можно видеть, несмотря на наличие интернета практически в любой обитаемой точке планеты, возможность передать данные напрямую, анонимно и без посредников, весьма актуальна — каждая линия на графике это работающий прямо сейчас канал связи (и да, внимательные читатели могут заметить здесь даже сигналы азбуки морзе, несмотря на 2020 год).

3.9. Модуляция символьных и кодовых данных

На выходе аналого-цифрового преобразователя числа при передаче с периодом называютсясимволами, а частота передачи символов – символьной скоростью .

Эти символы модулируют высокочастотные колебания. Каждому из возможных символов устанавливается определенный набор параметров несущего колебания, которые поддерживаются постоянными на интерваледо прихода следующего символа. При изменении символа параметры несущего колебания, на которые переносится ступенчатый сигнал, также меняются скачкообразно. Такой способ модуляции несущей называется манипуляцией (keying), и может выполняться с использованием всех рассмотренных методов модулирования.

Двоичная амплитудная манипуляции

Наиболее простым видом манипуляции сигнала является амплитудная манипуляция. Модулированный сигнал имеет вид:

, (3. 18)

где – информационный цифровой сигнал, , и – постоянные, , – несущая частота.

Пусть множество возможных значений ={0,1}, . В этом случае модулированный сигнал имеет вид , его амплитуда принимает значение 0 при нулевом значении информационного сигнала и при единичном (рис.3.32) – сигнал с пассивной паузой. Такой тип манипуляции называется OOK (On-Off Keying, Включено-Выключено).

При амплитуда модулированного сигнала принимает значение при нулевом значении информационного сигнала и при единичном. Вид модуляции, для которого носит название ASK (Amplitude Shift Keying – амплитудная манипуляция). OOK является частным случаем ASK при .

Выражение (3.18) можно представить в виде

, (3.19)

где — синфазная составляющая модулирующего сигнала, — квадратурная составляющими модулирующего сигнала.

Множество возможных значений квадратурных компонент и называется сигнальным созвездием. Как правило, данное множество отображают на декартовой плоскости, где по оси абсцисс отложены значения синфазной составляющей , а по оси ординат – квадратурной . Точка на плоскости с координатами соответствует состоянию сигнала, в котором синфазная составляющая равна, квадратурная равна. Таким образом, сигнальное созвездие – это диаграмма возможных состояний сигнала. Используя общий вид модулированного радиосигнала (3.18), можно показать, что амплитуда модулированного радиосигнала в текущем состоянии равна , а фаза равна углу вектора, указывающего в точку , отсчитываемого от оси абсцисс.

При , , .

Для модуляций OOK и ASK сигнальное созвездие изображено на рис.3.33.

Существует два основных критерия сравнения эффективности различных видов модуляции. Это критерии спектральной и энергетической эффективности. Спектральная эффективность характеризует полосу частот, необходимую для передачи информации с определенной скоростью. Энергетическая эффективность описывает мощность, необходимую для передачи информации с заданной достоверностью (вероятностью ошибки).

Известно , что спектр модулированного сигнала на радиочастоте с точностью до постоянного множителя совпадает со спектром модулирующего сигнала, однако, центр спектра радиосигнала размещен на несущей частоте, а не на нулевой. Поэтому, как правило, анализируются спектральные плотности модулирующих сигналов, центрированные относительно нулевой частоты. Спектральные плотности мощности ASK сигналов для различных форм импульса модулирующего сигнала приведены на рис.3.34.

Рис. 3. 34. Спектральная плотность мощности ASK-сигнала. Форма импульса модулирующего сигнала: 1 – прямоугольная, 2 – косинусоидальная, 3 – приподнятый косинус.

На рис. 3.35 показаны соответствующие формы импульсов модулирующего сигнала после прохождения ФНЧ. Из сравнения рис.3.34 и рис.3.35 видно, что более гладкая форма импульса модулирующего сигнала приводит к расширению главного лепестка спектральной плотности мощности модулированного сигнала и более быстрому уменьшению амплитуды боковых лепестков.

Рис. 3.35. Импульсы модулирующего сигнала: 1 – прямоугольный, 2 – косинусоидальный, 3 – приподнятый косинус

Выражение для спектральной плотности мощности сигнала OOK с прямоугольной формой импульсов имеет вид:

, (3.20)

где – несущая частота,– длительность символа (бита).

Видно, что спектр сигнала содержит дискретную составляющую – несущую частоту.

Многопозиционная амплитудная модуляция (M-ASK)

При модуляции ASK множество возможных значений амплитуды радиосигнала ограничивается двумя значениями. Сгруппируем биты исходного информационного сообщения в пары. Каждая такая пара так же называется символом. Если каждый бит имеет множество значений {0,1}, то каждый символ имеет четыре возможных значения из множества {00, 01, 10, 11}. Сопоставим каждому из возможных значений символа значение амплитуды радиосигнала из множества .

Аналогичным образом можно группировать тройки, четверки и большее количество бит в одном символе. Получится многоуровневый (многопозиционный) сигнал M-ASK с размерностью множества возможных значений амплитуды сигнала , где – число бит в одном символе. Например, сигнал с модуляцией 256-ASK имеет 256 возможных значений амплитуды сигнала и 8 бит в одном символе. Сигнал M-ASK имеет вид, аналогичный (3.18), но в данном случае представляет собой многоуровневый информационный сигнал, представляющий собой последовательность символов с возможными значениями {0,1,2…M-1}.

Сигнальное созвездие для 8-ASK приведено на рис. 3.36.

Рис.3.36. Сигнальное созвездие для 8-ASK

Спектральная плотность мощности сигнала M-ASK вычисляется по формуле (3.20) с заменой символьного интервала символьным интервалом.

На рис. 3.37 изображена спектральная плотность мощности восьмиуровневого сигнала 8-ASK и спектральная плотность сигнала ASK с импульсами прямоугольной формы (без фильтрации).

Рис. 3.37. Сравнение спектральных

плотностей мощности двухуровневого и восьмиуровневого АМ-сигналов: 1 – сигнал ASK, 2 – сигнал 8-ASK

Многопозиционный сигнал имеет меньшую ширину главного лепестка (занимает меньшую полосу частот) и более низкий уровень боковых лепестков, т.е. имеет большую спектральную эффективность по сравнению с двухуровневым сигналом.

Амплитудные виды модуляции имеют невысокую энергетическую эффективность (так как средний уровень мощности существенно меньше максимального), требуют высокой линейности и большого динамического диапазона усилителя мощности. Ошибка в амплитуде сигнала из-за нелинейности усилителя приведет непосредственно к символьной ошибке, т.к. значение символа определяется амплитудой сигнала.

Отношение максимальной амплитуды сигнала к минимальной амплитуде достаточно высоко и требует усилителя с большим динамическим диапазоном. Влияние аддитивного шума или помехи непосредственно изменяет амплитуду сигнала, поэтому амплитудные виды модуляции не обладают высокой помехоустойчивостью. Однако они достаточно просты в реализации. Ввиду указанных недостатков амплитудные виды модуляции находят ограниченное применение.
