Определить полярность конденсатора. Как определить полярность электролитического конденсатора: полное руководство

Как правильно определить положительный и отрицательный выводы электролитического конденсатора. Какие существуют способы маркировки полярности. Почему важно соблюдать полярность при подключении.

Почему электролитические конденсаторы имеют полярность

Электролитические конденсаторы являются полярными компонентами, то есть имеют четко обозначенные положительный и отрицательный выводы. Это связано с их конструкцией и принципом работы:

• Внутри конденсатора находится электролит, который образует тонкий диэлектрический слой на аноде (положительном электроде).
• Этот слой формируется только при правильной полярности подключения.
• При обратном подключении диэлектрик разрушается, что приводит к короткому замыканию и возможному повреждению конденсатора.

Именно поэтому крайне важно соблюдать полярность при монтаже электролитических конденсаторов в электрические схемы. Неправильное подключение может привести к выходу из строя как самого конденсатора, так и других компонентов устройства.

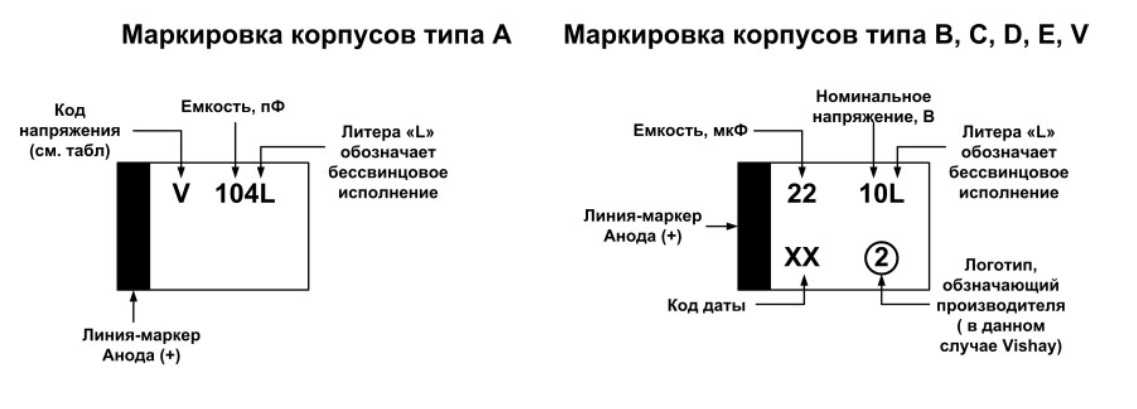

Основные способы маркировки полярности

Производители используют различные методы для обозначения полярности на корпусе электролитических конденсаторов:

1. Полоса на корпусе — обычно обозначает отрицательный вывод
2. Знаки «+» и «-» возле соответствующих выводов
3. Стрелка, указывающая на отрицательный вывод
4. Более длинный положительный вывод
5. Скошенный край корпуса со стороны отрицательного вывода

Важно внимательно изучить маркировку конкретного конденсатора, так как разные производители могут использовать разные обозначения.

Как визуально определить полярность конденсатора

Чтобы правильно определить положительный и отрицательный выводы электролитического конденсатора, следуйте этим шагам:

1. Осмотрите корпус конденсатора на наличие полосы или других маркировок
2. Если есть полоса, она обычно обозначает отрицательный вывод
3. Найдите знаки «+» или «-» возле выводов
4. Обратите внимание на длину выводов — более длинный обычно положительный
5. Проверьте, нет ли скошенного края корпуса — он часто указывает на отрицательный вывод

При возникновении сомнений лучше перепроверить полярность с помощью мультиметра или другого измерительного прибора.

Определение полярности с помощью мультиметра

Если визуальная маркировка отсутствует или неоднозначна, можно использовать мультиметр для определения полярности:

1. Переключите мультиметр в режим измерения сопротивления
2. Подключите щупы к выводам конденсатора
3. Если показания растут — красный щуп подключен к положительному выводу
4. Если показания падают — красный щуп на отрицательном выводе
5. Повторите измерение, поменяв щупы местами для проверки

Этот метод основан на том, что конденсатор имеет меньшее сопротивление при правильной полярности подключения.

Последствия неправильного подключения

Подключение электролитического конденсатора в обратной полярности может привести к серьезным последствиям:

• Быстрый нагрев и вздутие корпуса конденсатора
• Утечка электролита
• Короткое замыкание и повреждение других компонентов схемы
• В крайних случаях — взрыв конденсатора
• Выход из строя всего устройства

Поэтому крайне важно всегда проверять правильность подключения перед подачей питания на схему с электролитическими конденсаторами.

Особенности биполярных электролитических конденсаторов

Существуют также биполярные (неполяризованные) электролитические конденсаторы, которые можно подключать в любой полярности:

• Состоят из двух последовательно соединенных обычных электролитических конденсаторов
• Имеют меньшую емкость при тех же габаритах
• Более дорогие по сравнению с обычными электролитическими конденсаторами
• Применяются в цепях переменного тока

Такие конденсаторы не требуют соблюдения полярности при монтаже, что упрощает их использование в некоторых схемах.

Проверка работоспособности электролитического конденсатора

Для проверки исправности электролитического конденсатора можно использовать следующие методы:

1. Визуальный осмотр на предмет вздутия корпуса или следов утечки электролита
2. Измерение емкости с помощью специального прибора
3. Проверка тока утечки мультиметром
4. Тест на заряд-разряд с помощью светодиода

Регулярная проверка электролитических конденсаторов поможет вовремя выявить неисправные компоненты и предотвратить выход из строя всего устройства.

Выбор правильного электролитического конденсатора для схемы

При выборе электролитического конденсатора для конкретной схемы следует учитывать несколько ключевых параметров:

• Емкость — должна соответствовать требованиям схемы
• Рабочее напряжение — не менее максимального напряжения в цепи
• Температурный диапазон — соответствие условиям эксплуатации
• Габариты — соответствие доступному пространству на плате
• Срок службы — особенно важно для ответственных применений

Правильный выбор конденсатора обеспечит надежную работу устройства на протяжении длительного времени.

Заключение

Определение полярности электролитических конденсаторов — важный навык для любого, кто работает с электроникой. Правильное подключение этих компонентов критично для работоспособности и долговечности электронных устройств. Внимательное изучение маркировки, использование измерительных приборов и понимание принципов работы электролитических конденсаторов помогут избежать ошибок при монтаже и обеспечить надежную работу вашей электронной аппаратуры.
