Блок предохранителей ваз 21099 инжектор схема. Блок предохранителей ВАЗ 21099: схема, расположение и назначение предохранителей

Как устроен блок предохранителей ВАЗ 21099. Где находится блок предохранителей в ВАЗ 21099. Какие предохранители за что отвечают в ВАЗ 21099. Как заменить предохранитель в ВАЗ 21099.

Особенности блока предохранителей ВАЗ 21099

Блок предохранителей является важным элементом электрооборудования автомобиля ВАЗ 21099. Он защищает электрические цепи от перегрузок и коротких замыканий. На ВАЗ 21099 применялись два типа блоков предохранителей:

• Старого образца 17.3722 — использовался до 1998 года
• Нового образца 2114-3722010-60 — устанавливался с 1998 года

Основные отличия нового блока предохранителей:

• Применение ножевых предохранителей вместо цилиндрических
• Использование новых компактных реле
• Измененная компоновка и нумерация предохранителей

Расположение блока предохранителей в ВАЗ 21099

Где находится блок предохранителей в ВАЗ 21099? Блок предохранителей расположен под панелью приборов со стороны водителя. Для доступа к нему необходимо снять нижнюю накладку панели приборов.

На блоке имеется съемная крышка, под которой находятся предохранители и реле. На внутренней стороне крышки обычно нанесена схема расположения предохранителей.

Схема блока предохранителей ВАЗ 21099 старого образца

Блок предохранителей старого образца 17.3722 имеет следующую компоновку:

• 16 предохранителей номиналом 8А и 16А
• 12 реле различного назначения
• Контактные перемычки

Предохранители расположены в два ряда по 8 штук. Нумерация предохранителей идет слева направо и сверху вниз.

Схема блока предохранителей ВАЗ 21099 нового образца

Блок предохранителей нового образца 2114-3722010-60 имеет следующую компоновку:

• 16 рабочих предохранителей различного номинала от 7,5А до 30А
• 4 запасных предохранителя
• 9 реле различного назначения

Предохранители расположены в два ряда по 10 штук. Нумерация предохранителей идет F1-F16.

Назначение предохранителей ВАЗ 21099

За что отвечают предохранители в блоке ВАЗ 21099? Рассмотрим основные цепи, защищаемые предохранителями:

• F1 (10А) — очистители фар, реле очистителей фар, омыватель фар
• F2 (10А) — аварийная сигнализация
• F3 (10А) — стоп-сигналы, плафон освещения салона
• F4 (20А) — обогрев заднего стекла, прикуриватель
• F5 (20А) — вентилятор охлаждения, звуковой сигнал
• F6 (30А) — электростеклоподъемники
• F7 (30А) — очистители фар, вентилятор отопителя, омыватели

Полный перечень цепей, защищаемых каждым предохранителем, можно найти в руководстве по эксплуатации автомобиля.

Как заменить предохранитель в ВАЗ 21099

Замена перегоревшего предохранителя в ВАЗ 21099 производится в следующем порядке:

1. Откройте крышку блока предохранителей
2. Определите перегоревший предохранитель по схеме на крышке
3. Извлеките перегоревший предохранитель специальным пинцетом
4. Установите новый предохранитель того же номинала
5. Проверьте работу соответствующих электроцепей

При частом перегорании предохранителя необходимо выявить и устранить причину неисправности электрооборудования.

Основные неисправности блока предохранителей ВАЗ 21099

Какие проблемы могут возникнуть с блоком предохранителей ВАЗ 21099? Наиболее распространенные неисправности:

• Перегорание предохранителей из-за короткого замыкания
• Окисление контактов предохранителей и реле
• Нарушение герметичности корпуса блока
• Выход из строя реле
• Оплавление контактных групп

При обнаружении подобных неисправностей рекомендуется обратиться в автосервис для диагностики и ремонта электрооборудования.

Типичные ошибки при обслуживании блока предохранителей

При самостоятельном обслуживании блока предохранителей ВАЗ 21099 следует избегать следующих ошибок:

• Установка предохранителей большего номинала
• Использование самодельных перемычек вместо предохранителей
• Применение предохранителей не соответствующего типа
• Чрезмерное усилие при извлечении и установке предохранителей
• Отсутствие проверки причин частого перегорания предохранителей

Соблюдение правил обслуживания блока предохранителей позволит избежать серьезных неисправностей электрооборудования автомобиля.

Модернизация блока предохранителей ВАЗ 21099

Владельцы ВАЗ 21099 часто задаются вопросом — можно ли модернизировать штатный блок предохранителей? Существует несколько вариантов модернизации:

• Замена цилиндрических предохранителей на современные ножевые
• Установка дополнительных предохранителей для нештатного оборудования
• Монтаж светодиодных индикаторов перегорания предохранителей
• Замена механических реле на электронные аналоги

Однако любая модернизация должна выполняться с учетом особенностей электросхемы автомобиля и не нарушать его безопасность.

Схема блока предохранителей ваз 2109 в категории «Авто — мото»

Блок предохранителей 2108-2115 нового образца (367.3722) евро 2109 21099 2113 2114

Доставка по Украине

1 393.78 грн

Купить

Блок предохранителей АВАР ВАЗ 2108 2109 21099 старого образца евро (173.3722-01М) CRGP 173.3722-01М

На складе

Доставка по Украине

1 605.80 грн

Купить

Блок предохранителей евро АВАР нового образца Ваз 2109 21099 2113 2114 2115 367.3722М (2115.3722.010-40) CRGP

На складе

Доставка по Украине

1 605.80 грн

Купить

Блок предохранителей ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 нового образца (евро 367)

Доставка по Украине

1 590 грн

Купить

Блок предохранителей ВАЗ 2108, 2109, 21099, 2113, 2114, 2115, старого образца (евро 173)

Доставка по Украине

по 1 520 грн

от 3 продавцов

1 590 грн

1 520 грн

Купить

Блок предохранителей ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 нового образца (евро 367)

Доставка по Украине

по 1 520 грн

от 3 продавцов

1 590 грн

1 520 грн

Купить

Блок предохранителей ВАЗ 2108, 2109, 21099, 2113, 2114, 2115, старого образца (евро 173)

Доставка по Украине

1 590 грн

Купить

Блок предохранителей евро АВАР нового образца Ваз 2109 21099 2113 2114 2115 367. 3722М (2115.3722.010-40) ERK

Доставка по Украине

1 605.80 грн

Купить

Контроллер давления электронный 2.2кВт Ø1 1/4″ AQUATICA (779558)

На складе

Доставка по Украине

2 395.9 — 2 721 грн

от 20 продавцов

2 470 грн

Купить

Блок предохранителей евро АВАР нового образца Ваз 2109 21099 2113 2114 2115 367.3722М (2115.3722.010-40)

На складе

Доставка по Украине

1 601 — 1 605.8 грн

от 4 продавцов

1 601 грн

Купить

Блок предохранителей евро АВАР нового образца Ваз 2109 21099 2113 2114 2115 367.3722М (2115.3722.010-40) NRO

На складе

Доставка по Украине

1 605.80 грн

Купить

Блок предохранителей АВАР ВАЗ 2108 2109 21099 старого образца евро (173.3722-01М) NRO 173.3722-01М

На складе

Доставка по Украине

1 605.80 грн

Купить

Блок предохранителей АВАР ВАЗ 2108 2109 21099 старого образца евро (173. 3722-01М) SWJ 173.3722-01М vn

На складе

Доставка по Украине

1 597 грн

Купить

Блок предохранителей ВАЗ 2108, 21083, 2109, 21099 в сборе

Доставка по Украине

по 2 050 грн

от 3 продавцов

2 050 грн

Купить

НИВА, ВАЗ 2101-2123, Daewoo, Lanos ,Sens, Lacetti, Aveo, Nexia, Nubira

Блок предохранителей АВАР ВАЗ 2108 2109 21099 старого образца евро (173.3722-01М) ERK 173.3722-01М

Доставка по Украине

1 605.80 грн

Купить

Смотрите также

Блок предохранителей ВАЗ 2108, 21083, 2109, 21099 в сборе (блок монтажный) WTE

Доставка по Украине

2 189.64 — 2 993 грн

от 6 продавцов

2 189.64 грн

Купить

Крышка блока предохранителей ВАЗ 2108-2109

На складе

Доставка по Украине

195 грн

Купить

Крышка блока предохранителей ВАЗ 2114, 2115, 2108, 2109, 21099 АВАР

Доставка по Украине

295 грн

Купить

Блок предохранителей на ВАЗ 08-09 173. 3722-01М

Доставка по Украине

1 500 грн

Купить

Блок предохранителей АВАР ВАЗ 2108 2109 21099 старого образца евро (173.3722-01М) OrigArt 173.3722-01М nw

На складе

Доставка по Украине

1 601 грн

Купить

Блок предохранителей АВАР ВАЗ 2108 2109 21099 старого образца евро (173.3722-01М) LKY 173.3722-01М ln

Доставка по Украине

1 595.40 грн

Купить

Блок предохранителей 2108 -2115 нового образца(Инжекторный) 367.3722

Доставка из г. Харьков

по 1 450 грн

от 2 продавцов

1 450 грн

Купить

Блок предохранителей и реле старого образца 173.3722-01М ВАЗ 2108 — 21099, ВАЗ 2113 — 2115

Доставка по Украине

1 800 грн

Купить

Блок предохранителей АВАР ВАЗ 2108 2109 21099 старого образца евро (173.3722-01М) ODY 173.3722-01М dy

Доставка по Украине

1 595.70 грн

Купить

Блок предохранителей ВАЗ 2108-21099 старого образца (евро)

Доставка по Украине

3 870 грн

Купить

Блок предохранителей ваз 2108,2109,21099 карбюратор

Доставка по Украине

1 950 грн

Купить

Блок предохранителей Ваз 2108,2109,21099(инжектор) 2113,2114,2115

Доставка по Украине

1 950 грн

Купить

Блок предохранителей ВАЗ 2108, 21083, 2109, 21099 в сборе (блок монтажный) WTE

Доставка по Украине

2 050 грн

Купить

Блок предохранителей ВАЗ 2108, 21083, 2109, 21099 в сборе

Доставка по Украине

2 050 грн

Купить

Ваз 21099 Основные неисправности электрооборудования

Главная • Ваз • 21099 • Электрика

Чаще всего при повседневной эксплуатации автомобиля Ваз 21099 встречаются неисправности электрооборудования. По объективным причинам ремонт электрооборудования должны проводить квалифицированные специалисты автосервиса.

Если перегорел предохранитель Ваз 21099 — замените его, повторное перегорание того же предохранителя служит сигналом для немедленного обращения на автосервис.

Чтобы облегчить поиск неисправностей, приобретите схему электрооборудования Ваз 21099.

Если неисправность электрооборудования возникнет раньше, чем вы успеете купить электросхему, можно устранить мелкие неисправности самостоятельно, в чем вам поможет данный раздел.

Монтажные блоки Ваз 21099

На автомобилях семейства Ваз 21099 применяются два монтажных блока предохранителей и реле — старый 17.3722 и с 1998 года новый 2114–3722010–60. Основное отличие — применение предохранителей нового типа: ножевых вместо цилиндрических и новых компактных реле.

Ваз 21099 монтажный блок предохранителей и реле типа 17.3722 (старого образца)

Схема монтажного блока Ваз 21099: 1.  Реле включения очистителей фар (К6). 2.  Реле времени омывателя заднего стекла (К1). 3.  Реле-прерыватель указателей поворота и аварийной сигнализации (К2). 4.  Реле очистителя ветрового стекла (К3). 5.  Контактные перемычки на месте реле контроля исправности ламп. 6.  Реле включения обогрева заднего стекла (К10). 7.  Запасный предохранитель. 8.  Реле включения дальнего света фар (К5). 9.  Реле включения ближнего света фар (К11). 10.  Предохранитель. 11.  Реле включения электродвигателя вентилятора системы охлаждения двигателя (К9). 12.  Реле включения звукового сигнала (К8).

Монтажный блок Ваз 21099 реле и предохранителей типа 2114–3722010–60 (нового образца)

Схема монтажного блока Ваз 21099 нового образца: K1.  Реле включения очистителей фар. K2.  Реле-прерыватель указателей поворота и аварийной сигнализации. K3.  Реле очистителя ветрового стекла. K4.  Реле контроля исправности ламп. K5.  Реле включения стеклоподъемников. K6.  Реле включения звуковых сигналов.  K7.  Реле включения обогрева заднего стекла. K8.  Реле включения дальнего света фар. K9.  Реле включения ближнего света фар Ваз 21099. F1–F16.  Плавкие предохранители. F17–F20.  Запасные предохранители.

Цепи, защищаемые плавкими предохранителями

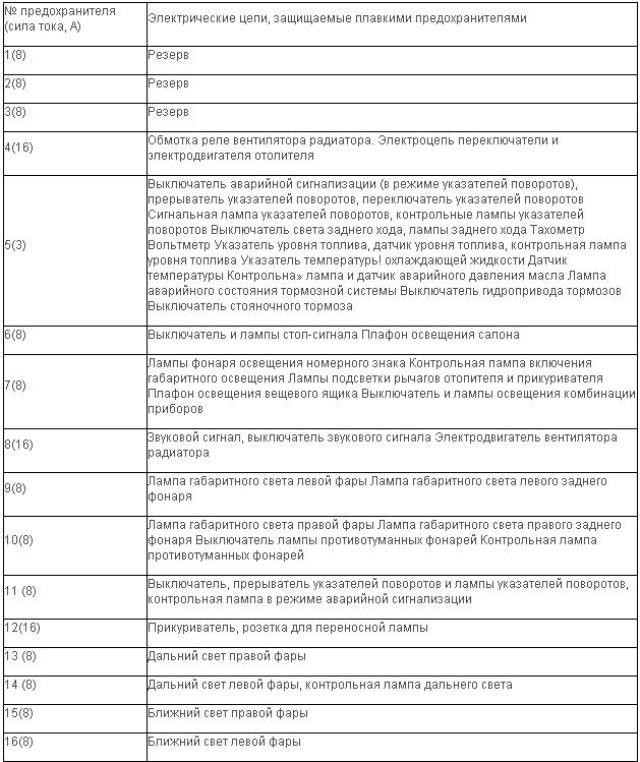

№ предохранителя в монтажном блоке Ваз 21099		Защищаемые цепи
17.3722	2114–3722010–60
1 (8 А)	F9 (7,5 А)	Правая противотуманная фара
2 (8 А)	F8 (7,5 А)	Левая противотуманная фара
3 (8 А)	F1 (10 А)	Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омывателя фар
4 (16 А)	F7 (30 А)	Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателей ветрового и заднего стекол. Реле (обмотка) включения электродвигателя вентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 А)	F16 (15 А)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа падения уровня тормозной жидкости. Контрольная лампа падения давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло “SТОР”. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А)	F3 (10 А)	Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6 (8 А)	F6 (30 А)	Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 А)	F10 (7,5 А)	Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А)	F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А)	F10 (7,5 А)	Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 А)	F11 (7,5 А)	Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)
11 (8 А)	F2 (10 А)	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А)	F4 (20 А)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка переносной лампы. Прикуриватель
13 (8 А)	F15 (7,5 А)	Правая фара (дальний свет)
14 (8 А)	F14 (7,5)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 А)	F13 (7,5 А)	Левая фара (ближний свет)
16 (8 А)	F12 (7,5 А)	Правая фара (ближний свет)

Специализированные реле Ваз 21099

Обозначение	Назначение	Маркировка
		Блок 17. 3722	Блок 2114–3722010–60
К1	Реле времени омывателя заднего стекла	452.3747	—
К2	Реле указателей поворота и аварийной сигнализации	493.3747	495.3747
К3	Реле очистителя ветрового стекла	522.3747	526.3747
К4	Реле контроля исправности ламп	—	4412.3747

Электросхемы Ваз 21099

Для проведения ремонтных работ по предыдущим разделам можно воспользоваться приведенными ниже поясняющими электросхемами Ваз 21099.

Электро схема бесконтактной системы зажигания Ваз 21099: 1. Бесконтактный датчик. 2. Датчик-распределитель зажигания. 3. Свечи зажигания. 4. Коммутатор. 5. Катушка зажигания. 6. Монтажный блок. 7. Реле зажигания. 8. Выключатель зажигания 21099.

Система управления электромагнитным клапаном карбюратора Ваз 21099: 1. Концевой выключатель карбюратора. 2. Электромагнитный клапан карбюратора. 3. Монтажный блок. 4. Выключатель зажигания. 5. Реле зажигания. 6. Блок управления. 7. Катушка зажигания Ваз 21099. А. К выводу “30” генератора. Б. Нумерация штекеров в блоке управления.

Схема соединений генератора Ваз 21099: 1. Генератор. 2. Отрицательный вентиль. 3. Дополнительный диод. 4. Положительный вентиль. 5. Контрольная лампа разрядки аккумуляторной батареи. 6. Комбинация приборов. 7. Вольтметр. 8. Монтажный блок. 9. Дополнительные резисторы по 100 Ом, 2 Вт.  10. Реле зажигания. 11. Выключатель зажигания. 12. Аккумуляторная батарея. 13. Конденсатор. 14. Обмотка ротора. 15. Регулятор напряжения Ваз 21099.

Схема включения электродвигателя вентилятора Ваз 21099 системы охлаждения двигателя на автомобилях с монтажным блоком типа 17.3722: 1. Электродвигатель вентилятора. 2. Датчик включения электродвигателя. 3. Монтажный блок. 4. Выключатель зажигания. К9. Реле включения электродвигателя вентилятора. А. К выводу “30” генератора.

Схема соединений стартера Ваз 21099: 1. Реле включения стартера. 2. Монтажный блок. 3. Выключатель зажигания. 4. Генератор. 5. Аккумуляторная батарея. 6. Стартер. а. Втягивающая обмотка. б. Удерживающая обмотка.

Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях Ваз 21099 с монтажным блоком типа 2114–3722010–60: 1. Электродвигатель вентилятора.  2. Датчик 66.3710 включения электродвигателя. 3. Монтажный блок. А. К выводу “30” генератора Ваз 21099.
