Что такое опрессовка проводов наконечниками

Опрессовка проводов наконечниками — это процесс соединения проводника с контактным элементом путем обжатия специальным инструментом. Данная технология позволяет создать надежное электрическое и механическое соединение провода с наконечником.

Основные преимущества опрессовки наконечниками:

• Высокая надежность соединения
• Низкое переходное сопротивление
• Защита жил провода от повреждений
• Удобство подключения к клеммам оборудования
• Возможность многократного использования

Опрессовка применяется для оконцевания проводов и кабелей различного сечения — от тонких монтажных проводов до силовых кабелей большого сечения.

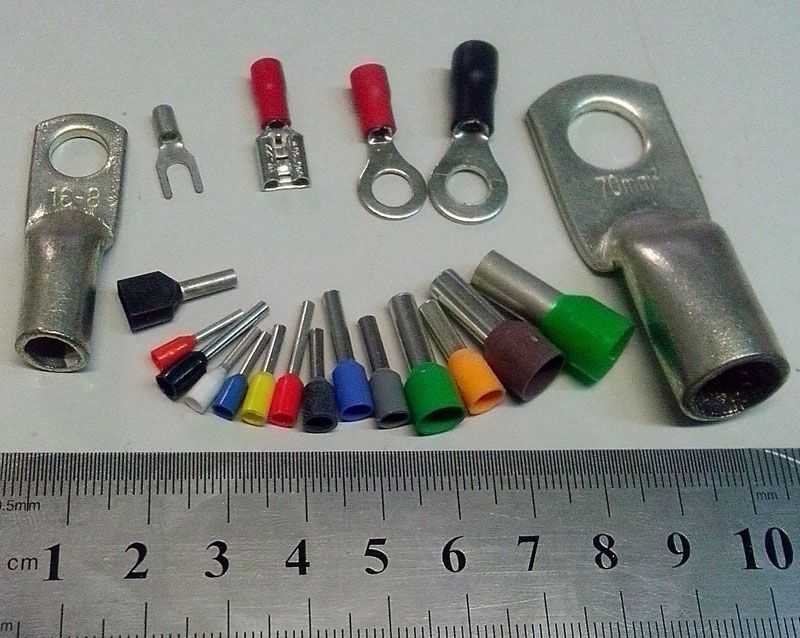

Виды наконечников для опрессовки проводов

Существует несколько основных типов наконечников для опрессовки:

1. Трубчатые наконечники

Представляют собой медную или алюминиевую трубку с отверстием под винт. Используются для оконцевания одножильных и многожильных проводов. Бывают изолированные и неизолированные.

2. Втулочные наконечники НШВИ

Имеют изолирующую манжету из полипропилена. Применяются для многожильных гибких проводов. Обеспечивают защиту жил от повреждений при зажиме в клеммах.

3. Кольцевые наконечники

Имеют кольцевую форму для крепления под винт или болт. Используются для подключения к шинам, выводам аппаратов.

4. Вилочные наконечники

Имеют U-образную форму для быстрого монтажа/демонтажа. Применяются в электроустановках, где требуется оперативное отключение.

Выбор типа наконечника зависит от сечения провода, способа подключения и условий эксплуатации.

Инструменты для опрессовки проводов

Для качественной опрессовки проводов наконечниками используются специальные инструменты:

Пресс-клещи

Ручной инструмент для опрессовки наконечников небольшого сечения (до 10-16 мм2). Имеют сменные матрицы под разные типы наконечников.

Гидравлический пресс

Позволяет развивать большое усилие для опрессовки наконечников большого сечения (до 300 мм2). Бывают ручные и электрические модели.

Пневматический пресс

Работает от сжатого воздуха, обеспечивает высокую производительность при серийной опрессовке.

Опрессовочные головки

Насадки для гидравлических прессов под конкретные типы и размеры наконечников.

Выбор инструмента зависит от типа наконечников, сечения проводов и объема работ по опрессовке.

Подготовка проводов к опрессовке

Перед опрессовкой необходимо правильно подготовить концы проводов:

1. Снять изоляцию на длину, соответствующую размеру хвостовика наконечника. Для этого используют специальные стрипперы или монтажные ножи.
2. Зачистить оголенные жилы от окислов с помощью наждачной бумаги или металлической щетки.
3. Скрутить многожильные провода, придав им компактную форму.
4. При необходимости облудить концы проводов для лучшего контакта с наконечником.
5. Подобрать наконечник, соответствующий сечению провода и типу соединения.

Правильная подготовка обеспечивает качественную опрессовку и надежный электрический контакт.

Технология опрессовки проводов наконечниками

Процесс опрессовки проводов наконечниками включает следующие этапы:

1. Надеть подготовленный наконечник на зачищенный конец провода до упора.
2. Поместить наконечник с проводом в матрицу опрессовочного инструмента.
3. Сжать рукоятки инструмента до полного смыкания матриц.
4. Проверить качество опрессовки — наконечник должен плотно обжимать провод.
5. При необходимости повторить опрессовку с другой стороны наконечника.
6. Проверить надежность соединения, слегка потянув за провод и наконечник.

При правильном выполнении опрессовки обеспечивается герметичное и надежное соединение провода с наконечником.

Типичные ошибки при опрессовке проводов

При выполнении опрессовки проводов наконечниками следует избегать распространенных ошибок:

• Использование наконечников, не соответствующих сечению провода
• Неправильный выбор матриц опрессовочного инструмента
• Недостаточное или чрезмерное усилие при опрессовке
• Перекос наконечника в матрице инструмента
• Попадание изоляции провода под опрессовку
• Повреждение изоляции наконечника при опрессовке

Соблюдение технологии и аккуратность при выполнении работ позволяют избежать этих ошибок и получить качественное соединение.

Преимущества опрессовки перед другими способами соединения проводов

По сравнению с пайкой, скруткой или винтовыми соединениями опрессовка наконечниками имеет ряд преимуществ:

• Более высокая механическая прочность соединения
• Меньшее переходное сопротивление контакта
• Отсутствие перегрева проводов при монтаже
• Возможность выполнения соединений больших сечений
• Высокая производительность при массовом монтаже
• Удобство подключения и отключения проводов

Благодаря этим преимуществам опрессовка широко применяется в электромонтаже, особенно при работе с силовыми кабелями.

Заключение

Опрессовка проводов наконечниками — надежный и эффективный способ оконцевания проводов и кабелей. При правильном выборе материалов, инструментов и соблюдении технологии обеспечивается высокое качество электрических соединений. Это позволяет повысить надежность и безопасность электроустановок.
