Что такое оптопары и как они работают. Какие бывают типы оптопар. Для чего применяются оптопары в электронике. Как выбрать оптопару для конкретной задачи.
Что такое оптопара и принцип ее работы
Оптопара (оптрон) — это полупроводниковый прибор, состоящий из излучателя света (обычно светодиода) и фотоприемника (фотодиода, фототранзистора, фотосимистора и др.), объединенных в общем корпусе. Принцип работы оптопары основан на преобразовании электрического сигнала в световой, передаче света через оптический канал и обратном преобразовании света в электрический сигнал.
Основные преимущества оптопар:
- Гальваническая развязка входа и выхода
- Высокое сопротивление изоляции (до нескольких кВ)
- Отсутствие обратной связи
- Широкий диапазон рабочих частот
- Малые габариты и вес
Благодаря этим свойствам оптопары нашли широкое применение в различных областях электроники для гальванической развязки цепей, передачи сигналов управления, усиления и преобразования сигналов.
Основные типы и характеристики оптопар
Существует несколько основных типов оптопар, различающихся по типу фотоприемника:
Оптопары с фототранзистором
Наиболее распространенный тип. Обладают высоким коэффициентом передачи тока (до 1000%). Применяются для коммутации и усиления сигналов.
Оптопары с фотодиодом
Имеют более низкий коэффициент передачи, но обеспечивают лучшую линейность и быстродействие. Используются в аналоговых схемах.

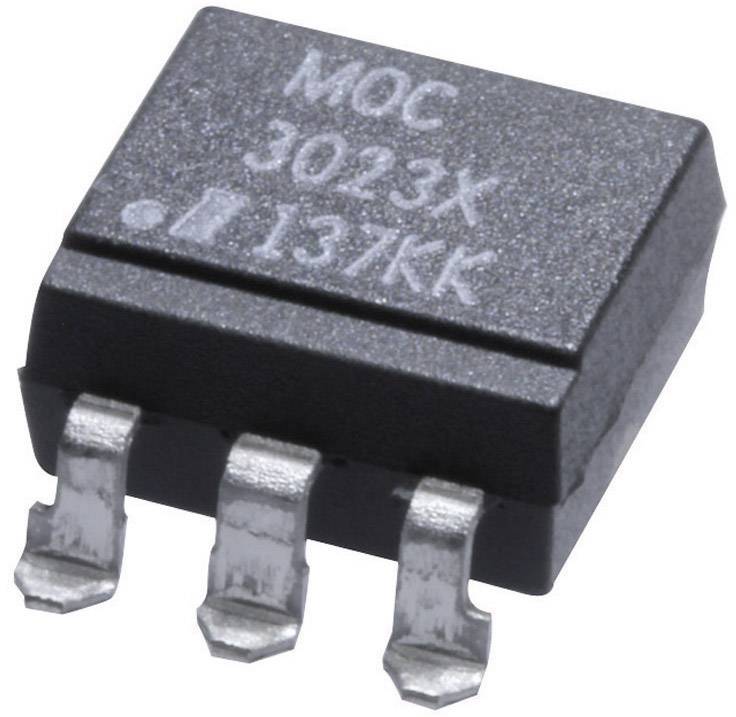

Оптопары с фотосимистором
Позволяют коммутировать цепи переменного тока. Применяются в силовой электронике для управления нагрузками.
Оптопары с составным фототранзистором (Дарлингтона)
Обладают сверхвысоким коэффициентом передачи (до 5000%). Используются для коммутации больших токов.
Ключевые параметры оптопар
При выборе оптопары важно учитывать следующие характеристики:
- Коэффициент передачи тока (CTR) — отношение выходного тока к входному
- Входной ток и напряжение
- Выходной ток и напряжение
- Напряжение изоляции
- Быстродействие (время включения и выключения)
- Диапазон рабочих температур
Как выбрать оптопару для конкретной схемы? Для этого необходимо определить требуемые параметры изоляции, быстродействия и коэффициента передачи, исходя из особенностей применения.
Применение оптопар в электронных схемах
Оптопары используются в самых разных областях электроники:
Гальваническая развязка цепей
Оптопары позволяют передавать сигналы между схемами с разными уровнями напряжений, обеспечивая их электрическую изоляцию. Это повышает помехозащищенность и безопасность устройств.
Преобразование уровней сигналов
С помощью оптопар можно согласовывать цифровые и аналоговые сигналы разных уровней и стандартов.
Управление силовыми ключами
Оптопары с фотосимисторами и фототранзисторами применяются для управления тиристорами, симисторами и силовыми транзисторами в импульсных источниках питания, регуляторах мощности и т.д.
Передача аналоговых сигналов
Линейные оптопары используются для передачи аудио и других аналоговых сигналов с гальванической развязкой.
Особенности применения оптопар в аналоговых схемах
При использовании оптопар для передачи аналоговых сигналов важно учитывать следующие моменты:
- Необходимость линеаризации характеристики передачи
- Температурную зависимость параметров
- Ограничения по частотному диапазону
- Нелинейные искажения
Для улучшения характеристик применяются специальные схемы включения с обратной связью, а также прецизионные линейные оптопары.
Оптопары в цифровых схемах
В цифровых устройствах оптопары широко используются для:
- Гальванической развязки интерфейсов (RS-232, RS-485 и др.)
- Развязки входов микроконтроллеров и других цифровых микросхем
- Передачи сигналов между схемами с разным питанием
- Защиты от помех в системах сбора данных
Для этих целей применяются быстродействующие оптопары с высоким коэффициентом передачи.
Конструкция и технология производства оптопар
Современные оптопары изготавливаются по следующим основным технологиям:

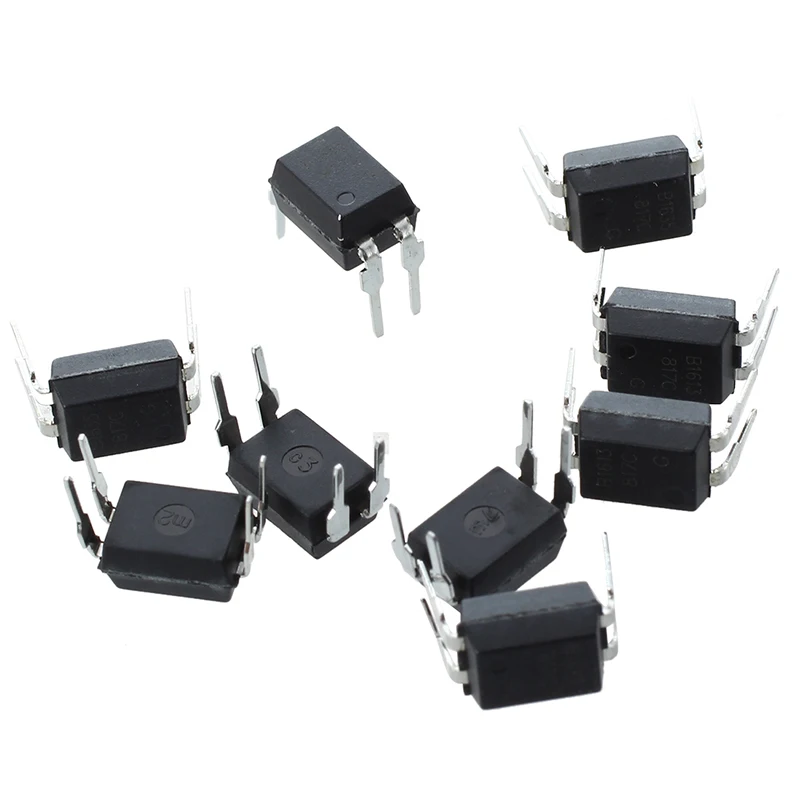

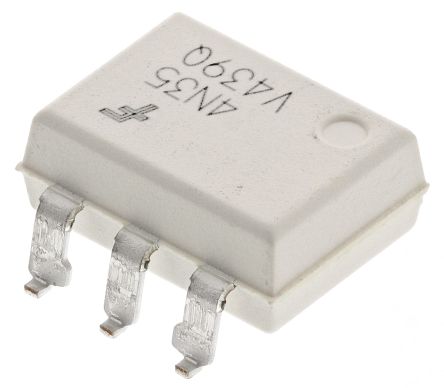

- DIP-корпуса для монтажа в отверстия

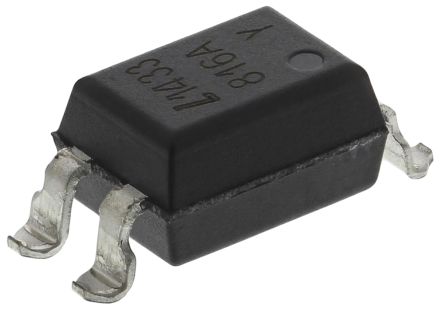

- SMD-корпуса для поверхностного монтажа
- Интегральные оптопары в виде микросхем
В качестве излучателей обычно используются инфракрасные светодиоды на основе GaAs или GaAlAs. Фотоприемники изготавливаются из кремния или других полупроводников.
Для обеспечения высокого напряжения изоляции применяются специальные диэлектрические материалы между излучателем и приемником.
Перспективы развития оптронной техники
Основными тенденциями в развитии оптопар являются:
- Повышение быстродействия (до сотен МГц)
- Увеличение напряжения изоляции (свыше 10 кВ)
- Улучшение линейности передаточной характеристики
- Миниатюризация корпусов
- Создание многоканальных оптронных микросхем
Перспективным направлением является разработка оптопар на основе полимерных материалов, что позволит снизить их стоимость при массовом производстве.
Заключение
Оптопары остаются незаменимыми компонентами во многих областях современной электроники. Они обеспечивают простое и надежное решение для гальванической развязки и передачи сигналов в самых разных применениях. Правильный выбор типа и параметров оптопары позволяет оптимизировать характеристики электронных устройств.
ОПТОПАРЫ
| Наименование | Тип монтажа/шаг, мм | Количество оптопар в одном корпусе | Параметры входа | Параметры выхода | Напряжение изоляции, В | °С | Корпус |
| KB3541NT | SMT/2,54 | 1 | AC, ±50 мА | составной транзистор Uкэ=35 В, Iк=80 мА | 3750 | -30…+100 | SMD-4 |
| KB354NT | SMT/2,54 | 1 | AC, ±50 мА | транзистор Uкэ=35 В, Iк=50 мА | 3750 | -30…+100 | SMD-4 |
| KB355NT | 1 | +50 мА | составной транзистор Uкэ=35 В, Iк=80 мА | 3750 | -30…+100 | SMD-4 | |
| KB356NT | SMT/2,54 | 1 | +50 мА | транзистор Uкэ=80 В, Iк=50 мА | 3750 | -30…+100 | SMD-4 |
| KB357NT | SMT/2,54 | 1 | +50 мА | транзистор Uкэ=35 В, Iк=50 мА | 3750 | -30…+100 | SMD-4 |
| KB814 | 2,54 | 1 | AC, ±50 мА | транзистор Uкэ=35 В, Iк=50 мА | 5000 | -30…+100 | DIP-4 |
| KB8141 | 2,54 | 1 | AC, ±50 мА | составной транзистор Uкэ=35 В, Iк=80 мА | 5000 | -30…+100 | DIP-4 |
| KB815 | 2,54 | 1 | +50 мА | составной транзистор Uкэ=35 В, Iк=80 мА | 5000 | -30…+100 | DIP-4 |
| KB816 | 2,54 | 1 | +50 мА | транзистор Uкэ=70 В, Iк=50 мА | 5000 | -30…+100 | DIP-4 |
| KB817-B | SMT/2,54 | 1 | +50 мА | транзистор Uкэ=35 В, Iк=50 мА | 5000 | -30…+100 | SMD-4 |
| KB817-M* | 2,54 | 1 | +50 мА | транзистор Uкэ=35 В, Iк=50 мА | 5000 | -30…+100 | DIP-4 |
| KB824 | 2,54 | 2 | AC, ±50 мА | транзистор Uкэ=35 В, Iк=50 мА | 5000 | -30…+100 | DIP-4 |
| KB8241 | 2,54 | 2 | AC, ±50 мА | составной транзистор Uкэ=35 В, Iк=80 мА | 5000 | -30…+100 | DIP-8 |
| KB825 | 2,54 | 2 | +50 мА | составной транзистор Uкэ=35 В, Iк=80 мА | 5000 | -30…+100 | DIP-8 |
| KB826 | 2,54 | 2 | +50 мА | транзистор Uкэ=70 В, Iк=50 мА | 5000 | -30…+100 | DIP-8 |
| KB827 | 2,54 | +50 мА | транзистор Uкэ=35 В, Iк=50 мА | 5000 | -30…+100 | DIP-8 | |
| KB827-B | SMT/2,54 | 2 | +50 мА | транзистор Uкэ=35 В, Iк=50 мА | 5000 | -30…+100 | SMD-8 |
| KB827-M* | 2,54 | 2 | +50 мА | транзистор Uкэ=35 В, Iк=50 мА | 5000 | -30…+100 | DIP-8 |
| KB834 | 2,54 | 3 | AC, ±50 мА | транзистор Uкэ=35 В, Iк=50 мА | 5000 | -30…+100 | DIP-12 |
| KB8341 | 2,54 | 3 | AC, ±50 мА | составной транзистор Uкэ=35 В, Iк=80 мА | 5000 | -30…+100 | DIP-12 |
| KB835 | 2,54 | 3 | +50 мА | составной транзистор Uкэ=35 В, Iк=80 мА | 5000 | -30…+100 | DIP-12 |
| KB836 | 2,54 | 3 | +50 мА | транзистор Uкэ=70 В, Iк=50 мА | 5000 | -30…+100 | DIP-12 |
| KB837 | 2,54 | 3 | +50 мА | транзистор Uкэ=35 В, Iк=50 мА | 5000 | -30…+100 | DIP-12 |
| KB837-B | 2,54 | 3 | +50 мА | транзистор Uкэ=35 В, Iк=50 мА | 5000 | -30…+100 | SMD-12 |
| KB837-M* | 2,54 | 3 | +50 мА | транзистор Uкэ=35 В, Iк=50 мА | 5000 | -30…+100 | DIP-12 |
| KB844 | 2,54 | 4 | AC, ±50 мА | транзистор Uкэ=35 В, Iк=50 мА | 5000 | -30…+100 | DIP-16 |
| KB8441 | 2,54 | 4 | AC, ±50 мА | составной транзистор Uкэ=35 В, Iк=80 мА | 5000 | -30…+100 | DIP-16 |
| KB845 | 2,54 | 4 | +50 мА | составной транзистор Uкэ=35 В, Iк=80 мА | 5000 | -30…+100 | DIP-16 |
| KB847-B | 2,54 | 4 | +50 мА | транзистор Uкэ=35 В, Iк=50 мА | 5000 | -30…+100 | DIP-16 |
| KB847-M* | 2,54 | 4 | +50 мА | транзистор Uкэ=35 В, Iк=50 мА | 5000 | -30…+100 | SMD-16 |
| KB851 | 2,54 | 1 | +50 мА | транзистор Uкэ=350 В, Iк=50 мА | 5000 | -30…+100 | DIP-4 |
| KB852 | 2,54 | 1 | +50 мА | составной транзистор Uкэ=350 В, Iк=150 мА | 5000 | -30…+100 | DIP-4 |
*Расстояние между рядами выводов 10,16 мм
