Стяжки электрические. Кабельные стяжки: виды, характеристики и применение

alexxlabРазное
Что такое кабельные стяжки. Какие бывают типы кабельных стяжек. Как выбрать подходящие кабельные стяжки для электромонтажа. Каковы основные характеристики и области применения кабельных стяжек.

Содержание

Что такое кабельные стяжки и для чего они используются

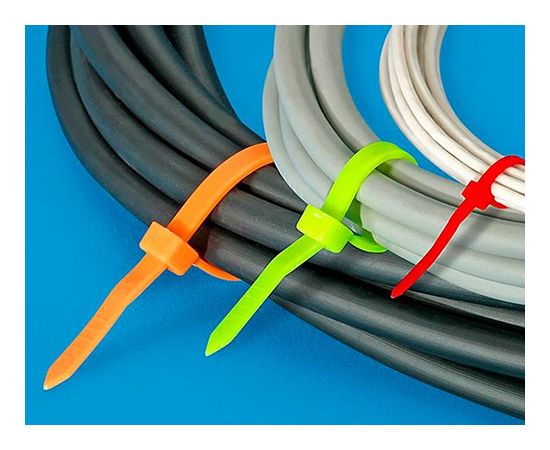

Кабельные стяжки (хомуты) — это универсальные крепежные элементы, предназначенные для фиксации и организации кабелей, проводов и других предметов. Они представляют собой пластиковые ленты с замковым механизмом для быстрой и надежной фиксации.

Основные функции кабельных стяжек:

  • Связывание проводов и кабелей в жгуты
  • Крепление кабелей к поверхностям
  • Маркировка кабельных линий
  • Временная фиксация деталей при монтаже
  • Герметизация упаковки
  • Крепление различных предметов

Благодаря простоте использования и низкой стоимости кабельные стяжки нашли широкое применение не только в электромонтаже, но и в быту, строительстве, автомобильной промышленности и других сферах.

Классификация кабельных стяжек по типам

Согласно международному стандарту IEC 62275 и североамериканскому стандарту UL 62275, кабельные стяжки делятся на следующие основные типы:


  • Тип 1 — базовые стяжки для общего применения
  • Тип 2 — усиленные стяжки с повышенной прочностью и стойкостью
  • Тип 11 — стяжки из полимеров с улучшенными тепловыми свойствами
  • Тип 21 — усиленные стяжки из полимеров с улучшенными тепловыми свойствами

Дополнительно выделяют:

  • Тип 2S и 21S — стяжки для крепления кабелей в строительных конструкциях

Классификация по типам позволяет быстро определить основные характеристики и область применения кабельных стяжек.

Основные характеристики кабельных стяжек

При выборе кабельных стяжек следует учитывать следующие ключевые параметры:

Механические характеристики

  • Минимальная прочность петли на растяжение — основной показатель прочности стяжки
  • Максимальное усилие затяжки
  • Максимальный диаметр обхвата

Температурные характеристики

  • Максимальная рабочая температура (обычно от +85°C до +150°C)
  • Минимальная рабочая температура (обычно от -40°C до -60°C)
  • Минимальная температура монтажа (если ниже 0°C)

Характеристики огнестойкости

  • Стойкость к распространению пламени
  • Самозатухающие свойства

Устойчивость к внешним воздействиям

  • Стойкость к ультрафиолету
  • Влагостойкость
  • Химическая стойкость

Правильный учет данных характеристик позволяет подобрать оптимальные кабельные стяжки для конкретных условий эксплуатации.


Особенности кабельных стяжек разных типов

Кабельные стяжки Типа 1

Стяжки Типа 1 предназначены для общего применения в стандартных условиях:

  • Сохраняют 100% прочности в нормальных условиях
  • Сохраняют не менее 50% прочности после воздействия неблагоприятных факторов
  • Подходят для большинства бытовых и промышленных применений

Кабельные стяжки Типа 2

Усиленные стяжки Типа 2 обладают повышенной надежностью:

  • Сохраняют 100% прочности даже после длительного воздействия неблагоприятных факторов
  • Имеют улучшенную стойкость к ультрафиолету и химическим веществам
  • Подходят для ответственных применений в жестких условиях эксплуатации

Кабельные стяжки Типа 11 и 21

Стяжки из полимеров с улучшенными тепловыми свойствами:

  • Выдерживают более высокие рабочие температуры (до +150°C и выше)
  • Сохраняют механические свойства при длительном воздействии высоких температур
  • Подходят для применения в горячих зонах и условиях частых температурных колебаний

Как правильно выбрать кабельные стяжки

При выборе кабельных стяжек следует учитывать следующие факторы:


  1. Условия эксплуатации (температура, влажность, УФ-излучение и т.д.)
  2. Требуемую прочность и нагрузку
  3. Диаметр связываемых кабелей/предметов
  4. Необходимость огнестойкости

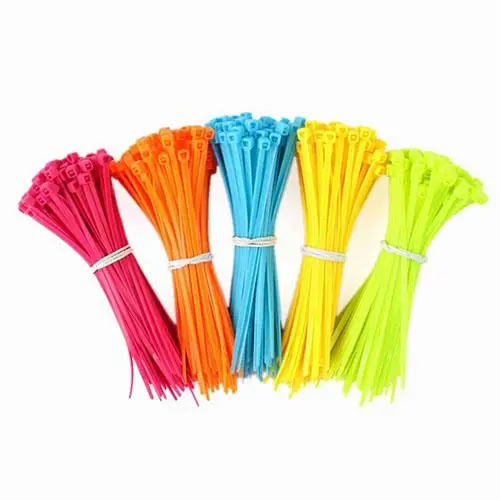

  5. Цвет (для маркировки)

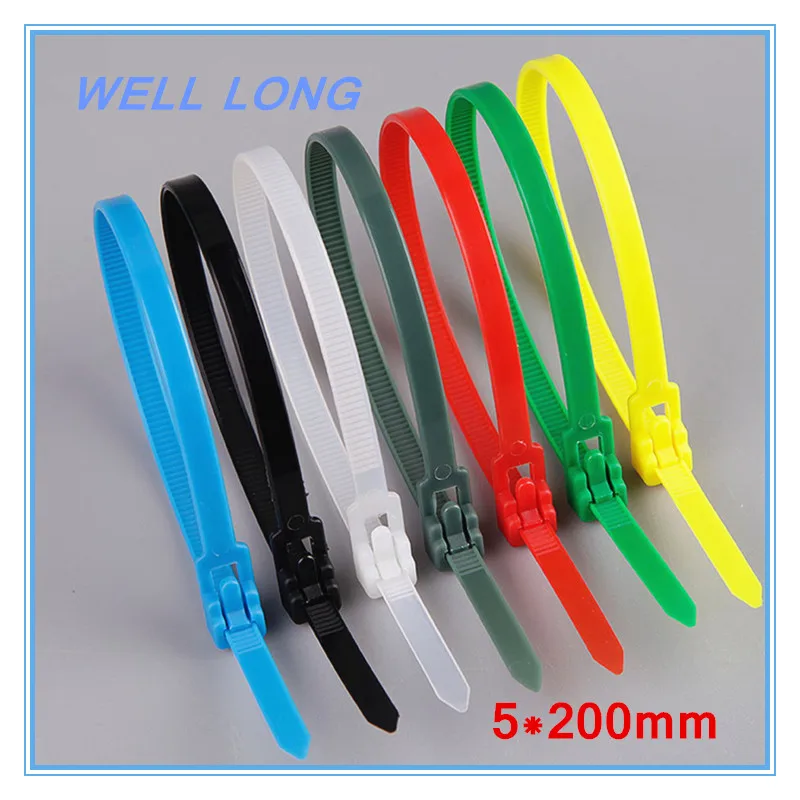

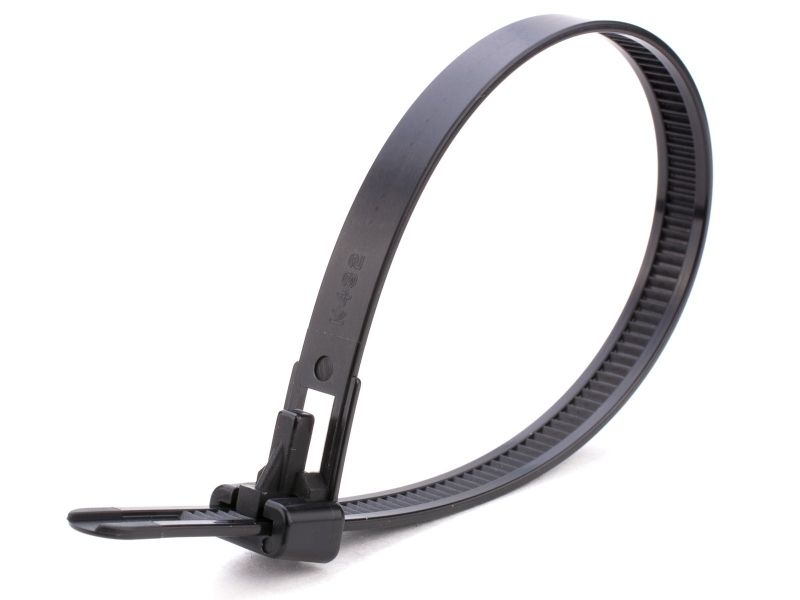

  6. Тип фиксации (многоразовые или одноразовые)

Для стандартных условий подойдут базовые стяжки Типа 1. Для ответственных применений рекомендуются усиленные стяжки Типа 2. При высоких температурах следует выбирать стяжки Типа 11 или 21.

Области применения кабельных стяжек

Благодаря универсальности кабельные стяжки используются в самых разных сферах:

Электромонтаж

  • Организация кабельных трасс
  • Крепление проводов в щитах
  • Фиксация кабелей на лотках

Автомобильная промышленность

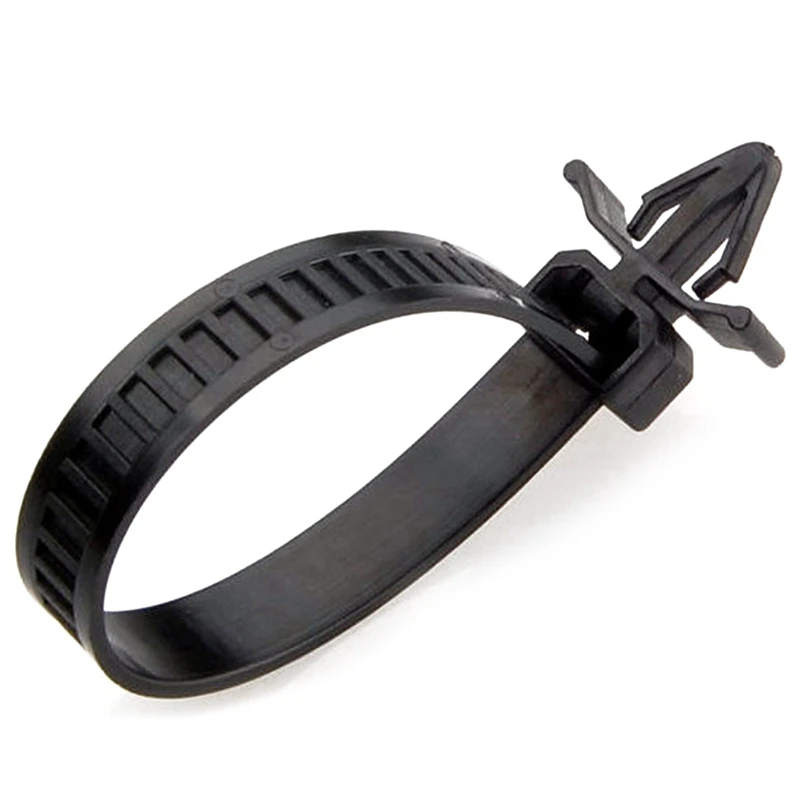

  • Крепление жгутов проводки
  • Фиксация шлангов и трубок

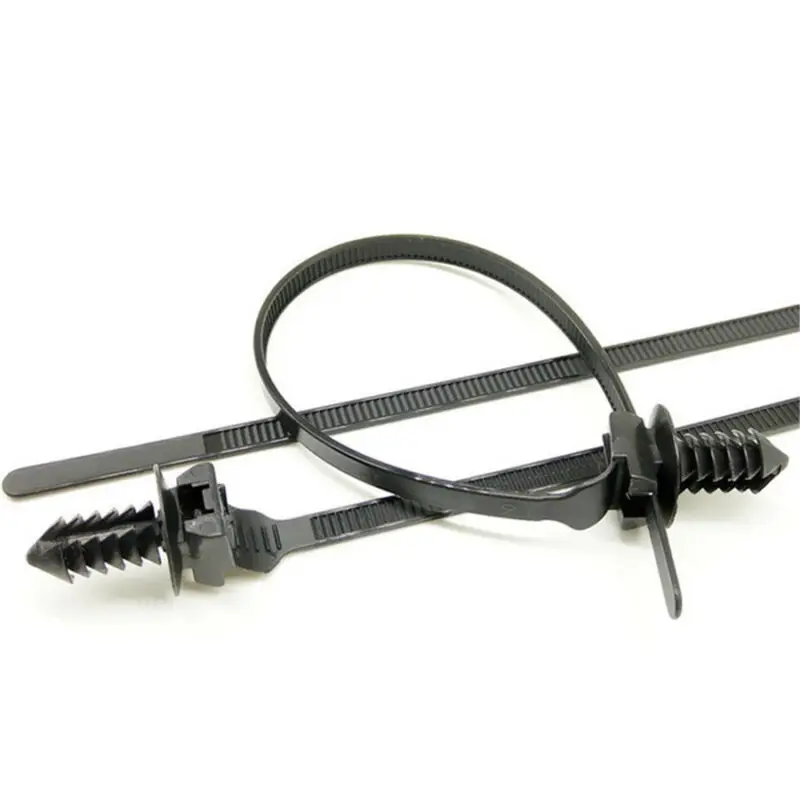

  • Крепление обшивки салона

Строительство

  • Временная фиксация арматуры
  • Крепление пленки и сеток
  • Организация строительных конструкций

Бытовое применение

  • Организация проводов компьютера и бытовой техники
  • Крепление садовых растений
  • Упаковка и маркировка грузов

Широкий ассортимент кабельных стяжек позволяет подобрать оптимальное решение практически для любой задачи по фиксации и организации предметов.


Рекомендации по монтажу кабельных стяжек

Для обеспечения надежной фиксации при монтаже кабельных стяжек следует придерживаться следующих правил:

  • Не превышать максимальное усилие затяжки, указанное производителем
  • Учитывать температурное расширение материалов при монтаже
  • Использовать специальный монтажный инструмент для равномерной затяжки
  • Обрезать излишки стяжки вровень с замком во избежание травм
  • Не использовать поврежденные или бывшие в употреблении стяжки
  • Располагать замок стяжки в удобном для осмотра месте

Соблюдение этих простых рекомендаций позволит обеспечить надежную и долговечную фиксацию кабелей и других предметов с помощью кабельных стяжек.


Кабельные стяжки — конструкция и применение

Что такое кабельные стяжки?

Рубрики статей

  • Все
  • Новости и новинки
  • Новости компании
  • Обзоры продукции

Отредактировано: 28.09.2021

Конструкция и размеры

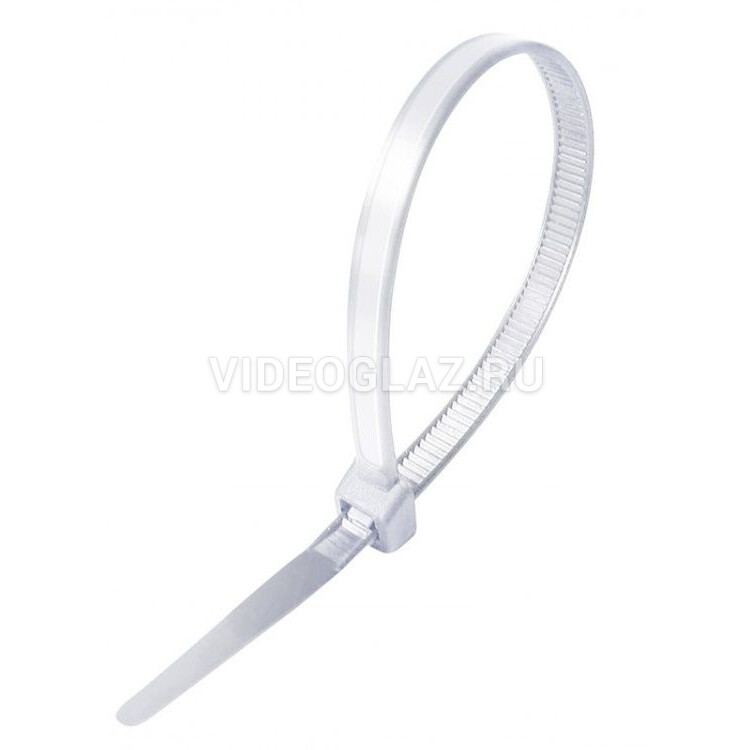

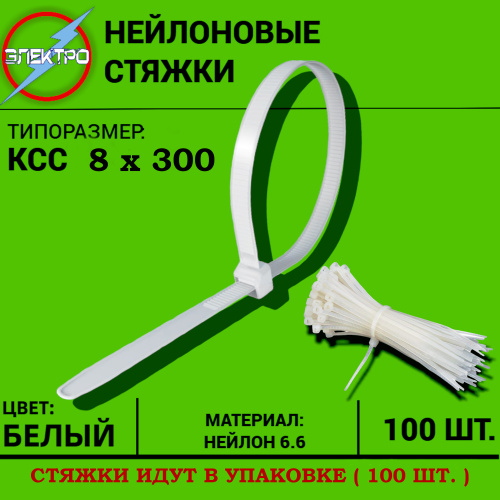

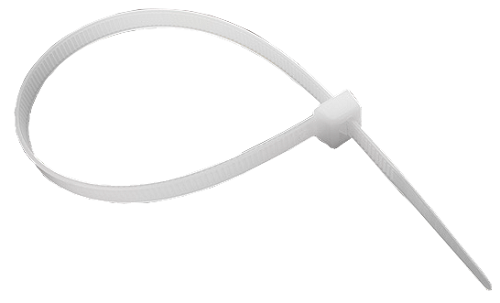

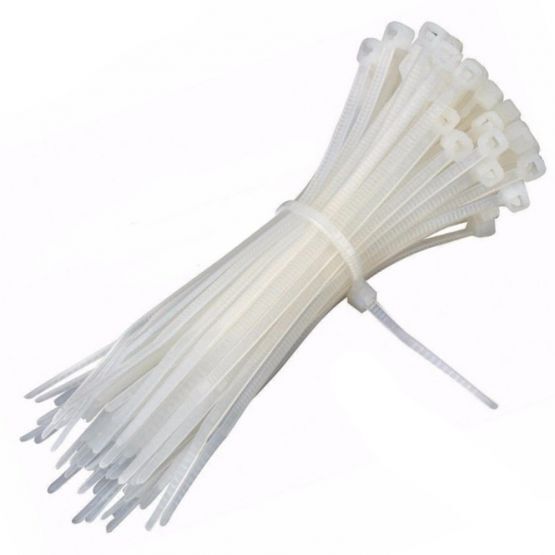

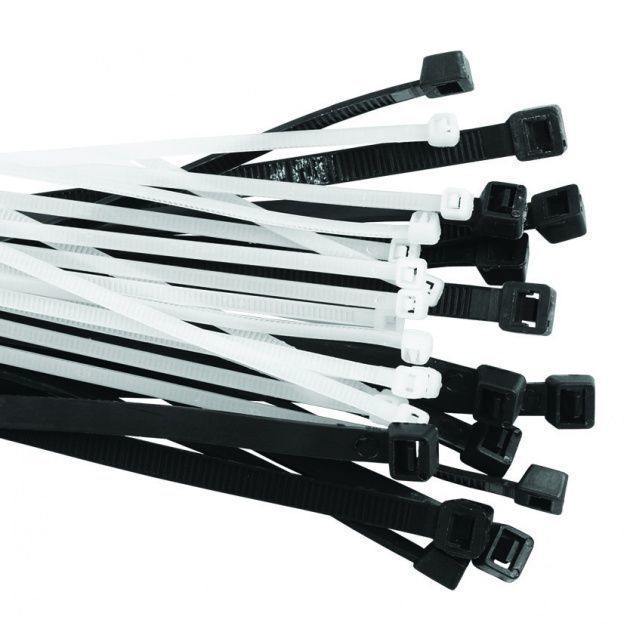

Стандартные кабельные стяжки или хомуты обычно изготавливаются из полиамида 6.6 (нейлон), и используются для связывания предметов, обычно проводов. Действуя подобно ремням, кабельные стяжки бывают миниатюрных размеров для удержания небольших грузов, а также изготавливаются большой длины и высокой прочности на разрыв, для крупных предметов или связок. Каждая стяжка имеет «зубцы» на одном конце, которые закрепляются внутри головки или защелки, расположенной на другой стороне ремешка. Кабельные стяжки бывают различных цветов и размеров и выбираются в зависимости от требований применения.

Кроме того, кабельные стяжки могут быть изготовлены в вариантах с защитой от ультрафиолета. В зависимости от ширины меняется нагрузка которую могут выдержать пластиковые хомуты.

Ширина стяжки, мм

Нагрузка, кг

2,5

8,1

3,2-3,6

18

4,6-4,8

22

7-8

54,5-55

9

80

10

91

12,7-14,96

114

Кто придумал стяжки?

Они были запатентованы в 1958 году фирмой Thomas & Betts, изобретателем является инженер Маурус Логан, проработавший в фирме до завершения карьеры. Первые стяжки продавались под маркой Ty-Rap, и принципиально их конструкция не претерпела изменений с того момента.

Такие хомуты сначала применялись в авиации, для связывания проводки внутри самолетов, а теперь их можно найти практически повсюду — от двигателей гоночных автомобилей до навесов для инструментов. Ежегодно производятся миллиарды кабельных стяжек, по некоторым оценкам, их количество достигает 100 миллиардов. Их производят более 45 компаний по всему миру.

Первые кабельные стяжки были сделаны из нержавеющей стали, но в 1970-х годах их заменили на пластик и нейлон. Сейчас выпускаются разные виды кабельных хомутов, разъемных и неоткрывающихся, в том числе с креплением под винт или с площадкой для маркировки.

Области применения и типы кабельных стяжек



Кабельные стяжки помогают организовать системы проводки, группируя кабели вместе. Они предназначены для использования внутри и снаружи помещений и различаются по составу.

  • Обычные кабельные стяжки обычно изготавливаются из нейлона класса 6. 6. Эти стяжки обычно подходят для общего применения и устойчивы к химическим веществам, жирам и продуктам на масляной основе. Все стяжки должны соответствовать требованиям огнестойкости, указанным производителем. Многие из этих стяжек можно регулировать вручную. Также доступны различные специальные пневматические инструменты, помогающие сократить время установки.

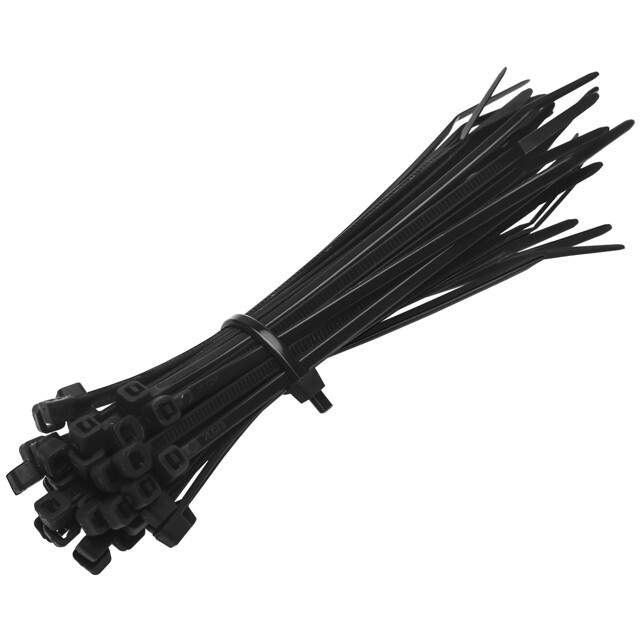

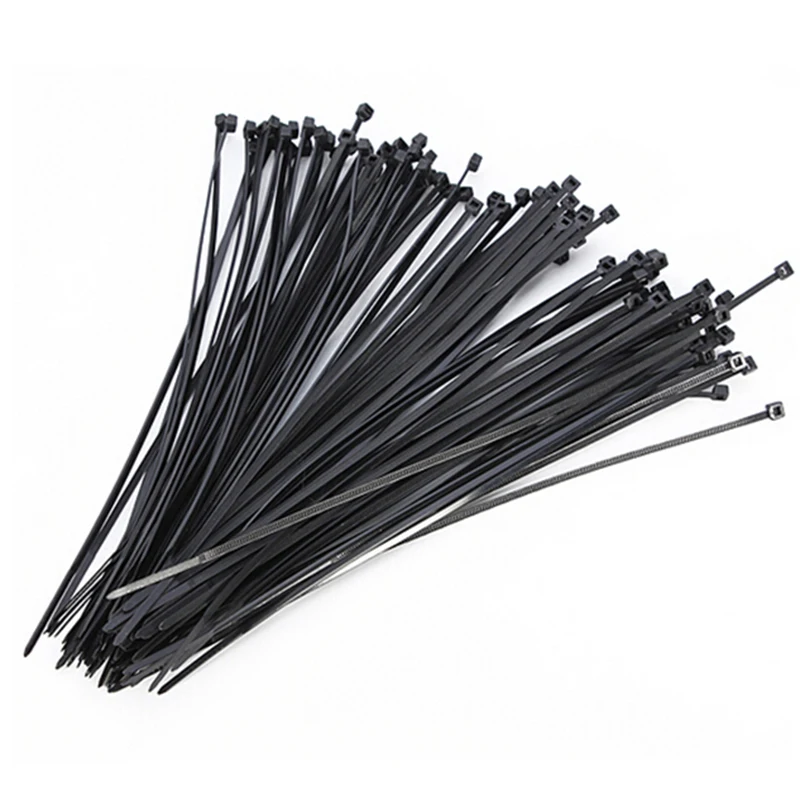

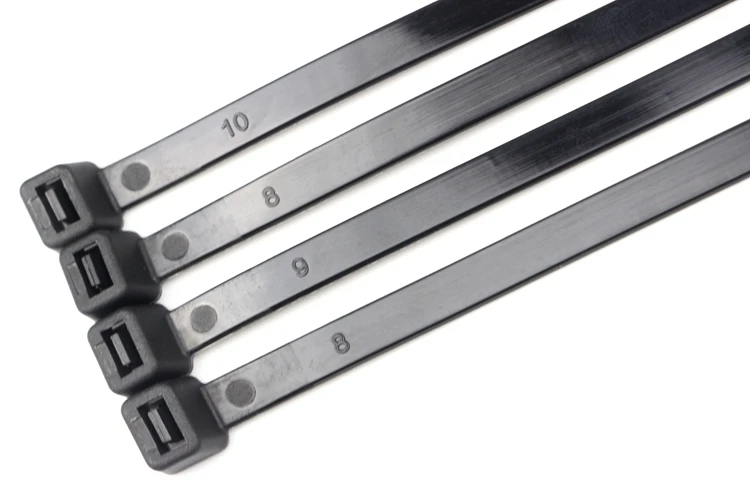

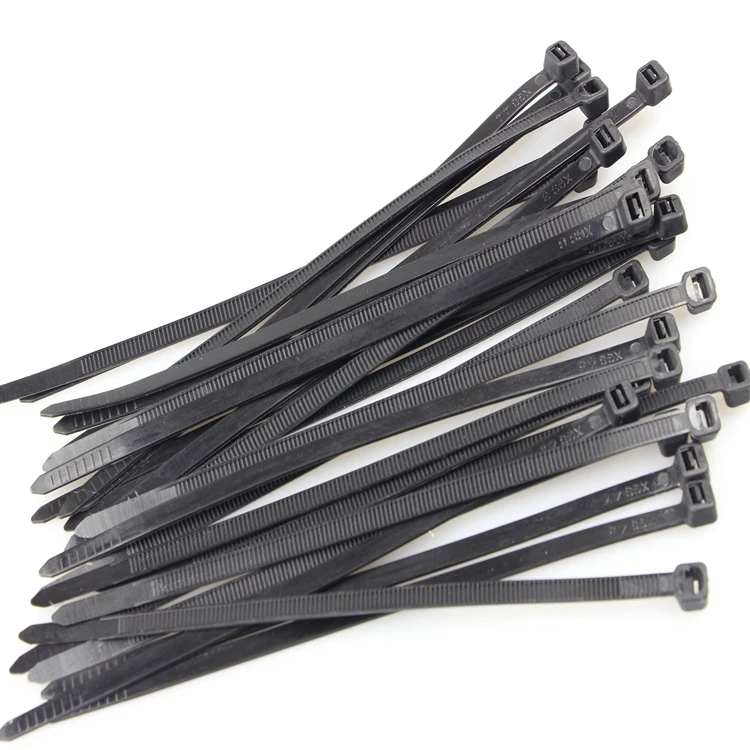

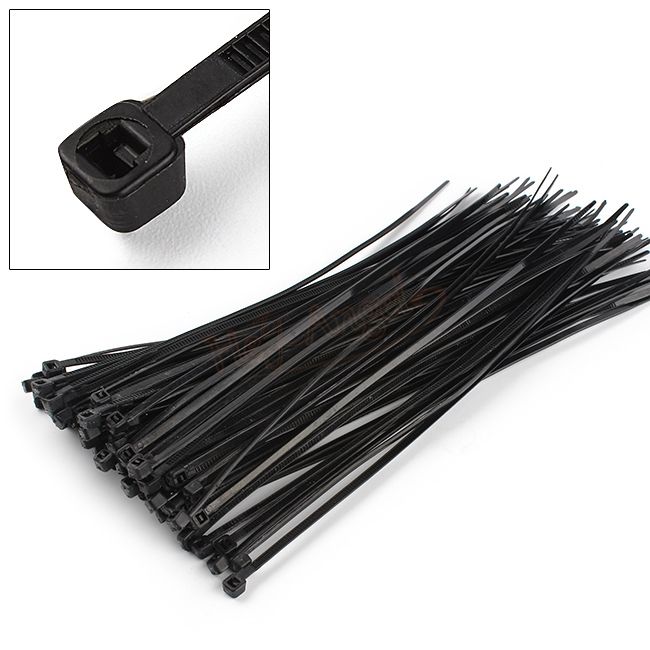

  • Кабельные стяжки с защитой от ультрафиолета, также известны как черные кабельные стяжки, используются для наружного применения. Как и первые, они устойчивы к маслам и жирам, но отличаются стойкостью к влиянию окружающей среды. Эти кабели обычно используются для приложений, требующих высокой прочности на разрыв, и часто изготавливаются из нейлона 12 класса.
  • Стяжки из нержавеющей стали обычно подходят для применений, требующих высокого уровня защиты от коррозии и влияния окружающей среды, которые могут вызвать разрушение типичных нейлоновых кабелей. Они используются для внутреннего, наружного и подземного применения. Производители могут предложить черные нейлоновые втулки для дополнительной защиты от коррозии.

Заключение

Надежная и самозатягивающаяся конструкция стяжек решает сложную проблему наведения порядка в кабелях и проводах и делает их отличным продуктом для использования практически в любых условиях. Чтобы кабельные стяжки были наиболее эффективными для применения, важно правильно их хранить. В частности, производители рекомендуют хранить нейлоновые кабели в прохладном и сухом месте, чтобы предотвратить разрушение или окисление материала. Поскольку тонкие версии пластиковых вариантов чувствительны к изгибу, производители также рекомендуют проявлять осторожность при надавливании на них, так как они могут деформироваться.

Если стоит выбор, где купить кабельные стяжки, выбирайте надёжного поставщика. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.
