Основные типы оптоволоконных кабелей

Оптоволоконные кабели делятся на два основных типа:

• Одномодовые
• Многомодовые

Рассмотрим особенности каждого типа более подробно.

Одномодовый оптоволоконный кабель

Одномодовый оптоволоконный кабель имеет следующие характеристики:

• Диаметр сердцевины 8-10 мкм
• Передает только один луч света
• Используется для передачи данных на большие расстояния (до 100 км)
• Имеет меньшее затухание сигнала
• Требует более дорогого оборудования для работы

Где применяется одномодовое оптоволокно? Оно используется для:

• Магистральных линий связи
• Междугородней и международной связи
• Построения протяженных сетей операторов связи

Многомодовый оптоволоконный кабель

Многомодовый оптоволоконный кабель характеризуется следующим:

• Диаметр сердцевины 50 или 62,5 мкм
• Передает несколько световых лучей одновременно
• Используется на коротких дистанциях до 2 км
• Имеет большее затухание сигнала
• Требует более дешевого оборудования

Области применения многомодового оптоволокна:

• Локальные компьютерные сети
• Системы видеонаблюдения
• Сети внутри зданий и кампусов

Конструкция оптоволоконного кабеля

Типичная конструкция оптоволоконного кабеля включает следующие элементы:

• Сердцевина — стеклянное или пластиковое волокно для передачи света
• Оболочка — слой с меньшим показателем преломления для отражения света
• Буферный слой — защищает волокно от повреждений
• Силовые элементы — обеспечивают прочность кабеля
• Внешняя оболочка — защищает кабель от внешних воздействий

Такая конструкция обеспечивает надежность и долговечность оптоволоконных линий связи.

Преимущества оптоволоконных кабелей

Оптоволоконные кабели имеют ряд важных преимуществ по сравнению с медными кабелями:

• Высокая пропускная способность — до терабит в секунду
• Малое затухание сигнала — возможна передача на большие расстояния
• Нечувствительность к электромагнитным помехам
• Малый вес и габариты
• Высокая защищенность от несанкционированного доступа
• Долговечность — срок службы 25-30 лет

Эти преимущества делают оптоволокно оптимальным выбором для построения современных высокоскоростных сетей связи.

Виды оптоволоконных кабелей по назначению

По назначению и условиям прокладки выделяют следующие виды оптических кабелей:

• Внутриобъектовые — для прокладки внутри зданий
• Внешние — для прокладки между зданиями и на местности
• Подвесные — для воздушной прокладки на опорах
• Подземные — для прокладки в грунте и кабельной канализации
• Подводные — для прокладки по дну водоемов

Каждый вид имеет особую конструкцию, обеспечивающую защиту от специфических внешних воздействий.

Как выбрать оптоволоконный кабель

При выборе оптоволоконного кабеля необходимо учитывать следующие факторы:

• Дальность передачи данных
• Требуемая пропускная способность
• Условия прокладки и эксплуатации
• Совместимость с имеющимся оборудованием
• Стоимость кабеля и монтажа

Для локальных сетей обычно выбирают многомодовый кабель, а для магистральных линий — одномодовый.

Монтаж оптоволоконных кабелей

Монтаж оптоволоконных линий связи включает следующие основные этапы:

1. Проектирование трассы
2. Прокладка кабеля
3. Монтаж оптических муфт
4. Сварка оптических волокон
5. Монтаж оптических кроссов
6. Тестирование линии

Монтаж требует специального оборудования и высокой квалификации специалистов. Неправильный монтаж может привести к повреждению волокон и нарушению работы сети.

Перспективы развития оптоволоконных технологий

Оптоволоконные технологии продолжают активно развиваться. Основные тенденции включают:

• Увеличение пропускной способности волокон
• Снижение затухания сигнала
• Разработку новых типов волокон
• Совершенствование технологий мультиплексирования
• Внедрение квантовых технологий передачи данных

Это позволит в будущем создавать еще более быстрые и надежные оптические сети связи.

Заключение

Оптоволоконные кабели являются основой современных высокоскоростных сетей связи. Они обеспечивают надежную передачу огромных объемов данных на большие расстояния. Правильный выбор типа кабеля позволяет создать оптимальную по характеристикам и стоимости сетевую инфраструктуру. Дальнейшее развитие оптических технологий открывает новые перспективы для телекоммуникаций и передачи данных.

Как выбрать оптический кабель? Конструкция, типы, производители оптического кабеля

Современные технологии сегодня охватывают практически все сферы нашей жизни. Сложно себе представить нашу деятельность без должного технического оснащения и, конечно же, надежной и бесперебойной связи. Всё время растущие требования к системам передачи информации дали мощный стимул для развития волоконно-оптических систем связи и в частности производства оптоволокна.
Содержание

1. Основные типы оптического кабеля;
2. Одномодовый оптический кабель: конструкция и применение;
3. Многомодовый оптический кабель — особенности и характеристики;
4. Назначение оптического кабеля;
5. Производители кабеля оптического кабеля.

Тенденция к развитию технологий ВОЛС появилась ввиду очевидных преимуществ оптоволокна перед медножильным кабелем, а именно благодаря:

• высокой пропускной способности;
• малого коэффициента потери сигнала;
• отсутствия восприимчивости к самым различным электромагнитным помехам, в т. ч. перекрестных помех между жилами;
• приемлемой цены на оптоволокно.

Волоконно-оптический кабель вошёл в нашу жизнь относительно недавно, но за время своего существования зарекомендовал себя с наилучшей стороны. На сегодняшний день активно ведётся строительство ВОЛС по всему миру. Использование оптического кабеля позволяет выходить на новый уровень в области телефонной связи и доступа в Интернет.

На рынке кабельной продукции представлено множество самых различных видов оптического кабеля, поэтому вполне естественно, что у покупателя встает вопрос о том, как выбрать подходящий тип проводника. При выборе волоконно-оптического кабеля необходимо учитывать следующее:

• параметры волоконно-оптической линии в целом и предъявляемые требования непосредственно по характеристикам оптического проводника;
• возможности приёмного оборудования;
• параметры территории или помещения, где планируется производить прокладку кабеля;
• предполагаемые нагрузки на кабель, с учётом всех возможных неблагоприятных воздействий из вне;
• производитель и его рекомендации по эксплуатации проводника;
• цена на оптический кабель и рентабельность применения конкретного типа проводника на том или ином объекте.

В случае грамотного выбора кабеля, построение ВОЛС не вызовет проблем технического характера или дополнительных затрат, а готовая линия связи прослужит долгие годы, выдавая отличные параметры передачи информации.

Основные типы оптического кабеля

На сегодняшний день волоконно-оптический кабель является уже стандартным компонентом современной кабельной инфраструктуры. Оптоволокно признано лучшим проводником для передачи сигнала ввиду высочайших скоростей и максимально возможной устойчивости к электромагнитным и радиочастотным помехам.

По сути, оптоволокно представляет собой тончайшие нити из специального кварцевого стекла, по которым и осуществляется передача световых импульсов – сигналов. Для осуществления передачи данных по стеклянным нитям используется специальное электрическое оборудование – передатчики, преобразовывающие электрические сигналы в фотоны, которые после прохождения своего пути по оптоволокну вновь посредством преобразователей превращаются в электрические сигналы.
Оптический кабель можно разделить две большие группы: одномодовые проводники и многомодовые.

Одномодовый оптический кабель: конструкция и применение

Одномодовый оптический кабель представляет собой наиболее совершенный волоконно-оптический проводник. Конструкция одномода предполагает прохождение только одной определенной волны, что, в свою очередь, обеспечивает отсутствие нежелательных явлений в виде межмодовой дисперсии и снижения качества сигнала на выходе. Как итог, отсутствие явления дисперсии делает одномодовые оптические кабели наиболее производительными.

Режим передачи данных в формате прохождения единовременно только одной волны позволяет передавать сигнал на многокилометровые расстояния, сохраняя первоначальное качество.

Однако, на сегодняшний день электроника для передачи данных посредством подобного кабеля значительно дороже оборудования для многомодовых систем. Соответственно основным недостатком одномодового типа волокна является именно высокая стоимость приёмников-преобразователей.

Используют же данный тип кабеля в сложных телекоммуникационных системах, а для локальных компьютерных сетей более подходящим и рентабельным считается применение многомодового кабеля.

Многомодовый оптический кабель — особенности и характеристики

Исходя из названия проводника, становится очевидным, что многомодовый кабель – это проводник, который способен пропускать одновременно световые сигналы в нескольких режимах. Диаметр сердцевины многомодового волокна значительно превышает диаметр одномода и составляет 100, 62,5 или 50 мкм. Световая волна в многомодовом волокне генерируется уже посредством более дешевого оборудования, что уменьшает конечную стоимость ВОЛС.

Цена на оптический кабель многомодовой конфигурации ниже, а технические характеристики данного типа вполне удовлетворяют большинству кабельных систем.

Непосредственно многомодовый кабель подразделяется по типу волокна на ступенчатое и градиентное.

Характеристики оптоволокна определяет структура сердечника. В ступенчатом волокне плотность распределения слоев волокна имеет ступенчатый характер, что и отображено в его названии. Пропускная способность ступенчатого многомодового волокна напрямую зависит от явления межмодовой дисперсии, характерной для данной модификации проводника.

Чем больше диаметр сердечника кабеля, тем больше вероятность того, что межмодовая дисперсия проявит себя. Соответственно из возможных диаметров сердечника в 100 мкн, 62.5 мкн и 50 мкн, наиболее продуктивным и эффективным для передачи данных является именно сердечник в 50 мкн. Логично предположить, что последний типоразмер сердечника наиболее дорогой в линейке ступенчатых многомодовых кабелей.

Ввиду больших потерь применение оптического кабеля со ступенчатым волокном становится проблематичным с точки зрения получения чистого неискаженного сигнала, соответственно чаще применяются проводники с градиентными сердечниками.

Суть градиентных волокон заключается в грамотном использовании свойств среды, а именно зависимости плотности распределения градиентного волокна от параметров той среды, в которой осуществляется прохождение световой волны. Так, световая волна быстрее распространяется в менее плотных средах. Длинные расстояния компенсируются большей скоростью, что приводит в итоге к сглаживанию сигнала.

Из чего следует минимизация такого нежелательного явления, как межмодовая дисперсия, а соответственно значительное улучшение характеристик передачи сигнала и приближение по качеству к одномодовым модификациям. Цена на оптический кабель с градиентным типом волокна при этом ниже стоимости одномодовых проводников, что является явным преимуществом для большинства потребителей.

Рекомендуем посмотреть полный каталог оптического кабеля от компании ВИОНЕТ

Выбор того или иного типа волокна зависит от конкретных требований реализуемого проекта по строительству ВОЛС. Однако всегда необходимо учитывать, что передача сигнала на большие расстояния требует сохранения его мощности на протяжении всего пути. На практике создать идеальные условия прохождения световой волны невозможно: достаточно сложно реализовать идеальный источник света с абсолютно точным углом падения, а также создать абсолютно ровное волокно без шероховатостей.

Но, несмотря на все имеющиеся сложности, в производстве оптического кабеля и волокна в частности на сегодняшний день разработчики оптических кабелей ведут постоянную работу над улучшением качества выпускаемой продукции и предлагают потребителям всё более совершенные модификации по приемлемой цене.

Назначение оптического кабеля

Волоконно-оптический кабель используется в современных линиях связи для быстрой и качественной передачи данных на самые различные расстояния. В зависимости от вида линии связи и её местонахождения кабель можно разделить на:

• оптический кабель для внутренней прокладки;
• оптический кабель для внешней прокладки;
• кабель универсального типа.

Ввиду широчайшего распространения оптических технологий в сфере связи и телекоммуникаций ВОЛС можно встретить на самых различных объектах и в самых различных условиях.

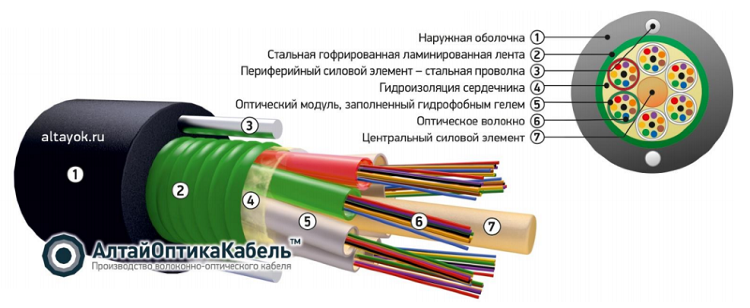

Наиболее простым с конструктивной точки зрения проводником является кабель для внутренней прокладки. В зданиях и помещениях кабель, как правило, не подвержен серьёзным нагрузкам, соответственно модификации для внутренней прокладки обладают минимальным защитным покрытием и не имеют брони и гидрофобного заполнения.

Оболочка оптического кабеля выполняется из поливинилхлорида или при наличии повышенных требований по пожаробезопасности  из специальных негорючих малодымных компаундов.

Монтаж оптического кабеля внутри помещений осуществляют в специальных лотках, кабель-каналах, гофрированных трубах или трубной разводке. При этом установка внутри помещений не вызывает каких-либо трудностей и производится в достаточно короткие сроки без применения сложной техники или оборудования.

Вне помещений волоконно-оптический кабель прокладывают под землей или же проводят воздушные линии связи.
Подвесные оптические кабели изготавливают с учётом непростых условий предполагаемой эксплуатации. Как правило, такие проводники оснащены специальными усиливающими элементами – тросами, посредством которых становится возможным крепление на опорах.

Из наиболее востребованных оптических проводников на российском рынке можно отметить подвесные оптические кабели ДПМ, ДОТ, ДПТ производства завода «Оптен», оптический кабель от «Белтелекабель» марки ОКСНМ, ОКСНЦ, проводники для построения воздушных линий связи от «Интегра Кабель» и кабель производства «ОКС 01» марок ОПД, ДПК и ДПД. К подвесному кабелю предъявляются серьёзные требования по допустимому растягивающему усилию и защите внутренних элементов от различных неблагоприятных атмосферных явлений.

Из явных преимуществ воздушной прокладки ВОЛС стоит отметить отсутствие необходимости проведения сложных земляных работ и привлечения дорогостоящей строительной техники.

Однако подвесной кабель и в целом воздушные линии связи уступают по надежности и защищенности бронированным проводникам. Бронированный оптический кабель – наиболее механически устойчивый вариант исполнения проводника. Наличие брони максимально эффективно защищает проводящее оптическое волокно от механических нагрузок, нашествия грызунов, влаги (в особенности при наличии гидрофобного заполнения).

Как правило, бронирующий элемент изготавливают из стальной ленты или проволоки, которые максимально защищают оптоволокно от механических нагрузок и влияния химически агрессивных сред. Среди бронированных проводников можно отметить кабели ДПТ и ДПМ от завода-производителя «ОКС 01», проводники ТОС и ДПС от производителя «ОПТЕН» и бронированные проводники ИКБ-Т и ИКБ-М от «Интегра Кабель».

Среди множества моделей волоконно-оптического кабеля существуют и универсальные проводники. Исходя из названия, очевидно, что подобный кабель можно применять в различных условиях ввиду универсальности конструкции. Как правило, универсальный кабель подходит для прокладки внутри зданий и помещений, для уличного монтажа кабельной линии, а также для прокладки в кабельной канализации при наличии должной защиты в конструкции.

Производители кабеля оптического кабеля

Безусловно, один из основных вопросов, встающих перед покупателем, — это какой производитель выпускает наиболее качественную и приемлемую по цене кабельную продукцию.   На рынке кабельно-проводниковой продукции представлен широчайший ассортимент волоконно-оптического кабеля и сопутствующего оборудования и материалов. На сегодняшний день в

России имеется большой спрос именно на продукцию таких заводов, как Оптен, ОКС-01, Белтелекабель, Интегра Кабель, «Hyperline» и т.п. На производстве этих и других больших заводов налажен выпуск всего спектра кабельной продукции для максимально полного удовлетворения запросов потребителей.

Оптический кабель FTTH Drop — Новости

Оптический кабель FTTH DropNov 02, 2021

Покрытые оптические кабели в основном представляют собой одножильные и двухжильные конструкции, а также могут быть преобразованы в четырехжильные конструкции. Поперечное сечение имеет форму 8, а арматура расположена в центре двух окружностей. Могут использоваться металлические или неметаллические конструкции. Световод расположен в геометрическом центре восьмерки. . В оптическом волокне в кабеле с оболочкой используется оптическое волокно с малым радиусом изгиба G.657, которое можно проложить с радиусом изгиба 20 мм, что подходит для входа в дом в здании с помощью труб или ярких проводов.

Кожаный кабель широко известен как оптический кабель для внутренней подвесной проводки. Поскольку внутренний рынок оптоволоконного доступа демонстрирует хорошую динамику развития, оптоволоконный доступ стал горячей точкой в ​​области оптической связи. В проекте доступа по оптоволоконному кабелю наиболее сложным звеном является внутренняя проводка рядом с пользователем. Характеристики изгиба и растяжения обычных оптических кабелей для внутренних помещений уже не могут соответствовать требованиям внутренней проводки FTTH (оптоволокно в дом).

Тарельчатый оптический кабель с отводом для сети доступа (для внутренней проводки) предназначен для размещения блока оптической связи (оптического волокна) в центре и размещения двух параллельных неметаллических арматурных элементов (FRP) или металлических арматурных элементов с обеих сторон. Наконец, экструдированный черный или цветной поливинилхлорид (ПВХ) или малодымный безгалогенный материал (LSZH, малодымный, безгалогенный, огнестойкий) с оболочкой

Функции

Специальное устойчивое к изгибу оптоволокно обеспечивает большую полосу пропускания и повышает производительность передачи данных по сети;

Две параллельные арматуры из стеклопластика или металла придают оптическому кабелю хорошее сопротивление сжатию и защищают оптическое волокно;

Оптический кабель имеет простую конструкцию, легкий вес и практичность;

Уникальный дизайн канавки, легко снимается, удобен в подключении, упрощает установку и обслуживание;

Низкодымная, не содержащая галогенов, огнестойкая полиэтиленовая оболочка или огнестойкая оболочка из ПВХ, экологически чистая.

Он может сочетаться с различными разъемами на месте и может быть завершен на месте.

Ответвительный кабель из-за его мягкости и легкости широко используется в сети доступа; научное название ответвительного кабеля: подводящий кабель в форме бабочки для сети доступа; потому что его форма имеет форму бабочки; его также называют оптическим кабелем в форме бабочки. Рис. 8 Оптический кабель.

структура продукта

Обычный оптический кабель в оболочке представляет собой стандартную структуру в форме восьмерки; две параллельные армированные жилы с оптическим волокном посередине; самонесущий оптический кабель в оболочке добавляет толстую стальную проволочную подвеску к структуре обычного оптического кабеля в оболочке; в целом самонесущая оболочка Волоконно-оптический кабель — это всего лишь еще одна стальная проволока, а остальные остаются без изменений;

Состав каждого производителя этого типа оптического кабеля индивидуален. Но, как правило, это не армированный металлом сердечник, например оптический кабель в форме бабочки в оболочке. Поперечный разрез похож на бабочку, так оно и называется. С обеих сторон внутри кожаного провода есть ребра жесткости, а средняя часть — оптоволокно.

1. Оптические кабели в форме бабочки делятся на внутренние, внутренние (внутри) и наружные. Разница в цене между ними довольно большая. Цена напольного типа примерно вдвое выше цены внутреннего типа. При составлении конкретных дизайнерских планов следует учитывать фактор цены. Вообще говоря, обычный оптоволоконный кабель (GYTA-G 652D) по-прежнему используется на открытом воздухе, а оптоволоконные кабели типа «бабочка» в помещении используются внутри помещений, и эти два кабеля проходят через распределительные коробки или соединительные коробки.

2. Оптический кабель в форме бабочки имеет небольшой радиус кривизны, легкий вес, относительно хорошее сопротивление изгибу, легко фиксируется и легко подсоединяется к клеммной коробке 86.

3. Домашний оптический кабель в форме бабочки имеет две формы: неметаллический усиливающий элемент и металлический усиливающий элемент. Принимая во внимание факторы молниезащиты и сильных электрических помех, оптический кабель типа бабочка с неметаллическим усиливающим элементом следует использовать внутри помещения.

4. Внутренние оптические кабели типа бабочка имеют такие характеристики, как 1 жила, 2 жилы, 3 жилы, 4 жилы и т. Д. Одножильный кабель следует использовать для бытовых пользователей для доступа к оптоволоконным кабелям типа «бабочка»; чтобы бизнес-пользователи могли получить доступ к оптическим кабелям типа «бабочка», нажмите «Дизайн кабеля с 2–4 жилами».

Бывают холодная сварка и сварка.

Холодная сварка заключается в установке терминала путем подготовки торца оптического волокна и соединения его с головкой фланца.

Приложения

Для внутренней проводки конечные пользователи напрямую используют кабели;

Используется для создания оптоволоконных кабелей ответвления;

Используется для внутренней проводки пользователей в FTTH.

Метод строительства

При широкомасштабном использовании кожаных оптоволоконных кабелей в проектах FTTX в основном используются два метода сращивания: первый — это технология холодного сращивания оптического кабеля (физическое сращивание), основанная на холодном сращивании, и технология термического сращивания, использующая сварочный аппарат в качестве инструмента.

Технология холодного соединения

Технология холодного сращивания: Холодное сращивание оптического волокна используется, когда стыкуются две косички. Основная деталь внутри — прецизионная V-образная канавка. После того, как две косички вытянуты, холодное соединение используется для создания стыка двух косичек. Операция выполняется проще и быстрее, а также экономится время, чем при использовании сварочного аппарата для оптоволокна.

На первый взгляд, холодная сварка выполняется просто и быстро, что экономит время по сравнению с горячим расплавом сварочного аппарата для оптоволокна. Однако технология холодного сращивания в основном используется в аварийных ситуациях после прерывания связи по оптическому кабелю.

Технология холодного шва имеет явные недостатки:

(1) Большие потери при холодном подключении. Из-за использования физического соединения два оптических волокна полностью соединены V-образной канавкой и соответствующей жидкостью, поэтому потери, очевидно, больше, чем в точке соединения клея-расплава. В проекте FTTX, хотя требования к потерям в линии не такие строгие, как требования к магистральным линиям, точка больших потерь является точкой потенциального отказа.

(2) Срок службы короткий, а стоимость обслуживания высока. В технологии холодного спая очень важна роль согласующей жидкости. По статистике клиентов оператора, импортная согласующая жидкость обычно имеет срок службы около 3 лет, в то время как отечественная согласующая жидкость имеет срок службы всего от 1,5 до 2 лет. Таким образом увеличивается стоимость обслуживания. Более того, стоимость холодного сращивания обычно составляет от 30 до 50 юаней (его можно разобрать и использовать повторно, но точность повторного использования после разборки значительно снижается, поэтому холодный сращивание номинально можно повторить, но на самом деле он используется в конструкции. используется только один раз), фактические затраты на использование и обслуживание высоки.

Технология горячего расплава

1. Потери при сварке небольшие. Два оптических волокна соединяются плавлением в соответствии со стандартом магистральных линий с использованием технологии горячего расплава, что значительно снижает потери при сварке.

2. Длительный срок службы и низкая стоимость обслуживания. Поскольку для строительства магистральной линии требуется стандарт клея-расплава, срок службы общей точки сварки будет аналогичен сроку службы обычного оптического кабеля, и при этом не будет проблем со сроком службы одной точки.

Домашний метод

Внутренняя проводка пользователя

В проекте FTTH внутренняя проводка пользователя 39 является наиболее сложным звеном, и здесь учитывается множество факторов. Необходимо обеспечить безопасность схемы, учитывая при этом красоту интерьера, а также удобство конструкции. Традиционный одножильный оптический кабель для внутренней установки на данном этапе больше не может соответствовать требованиям внутренней проводки проекта FTTH. Кожаный кабель Weipuxun может использоваться вместо традиционных оптических кабелей для внутренних помещений, например, он может поворачиваться с радиусом изгиба 20 мм, выдерживать боковое давление людей, наступающих на оптический кабель, и возникающее сопротивление. инженерно-строительным натяжением. В то же время, благодаря множеству полевых разъемов, оконечная нагрузка и стыковка могут быть реализованы в кратчайшие сроки. Поэтому кожаный кабель Weipuxun — лучший выбор для внутренней проводки FTTH.

Вертикальная и горизонтальная разводка внутри здания

Как и внутренняя проводка пользователей, кабель VIPXun также подходит для вертикальной и горизонтальной проводки в зданиях. Горизонтальная прокладка оптических кабелей не очень требовательна, но для вертикальной прокладки оптические кабели должны иметь определенную степень прочности на растяжение. Кожаный кабель Weipuxun может выдерживать максимальную растягивающую силу 200 Ньютонов в краткосрочной перспективе и 100 Ньютонов в течение длительного времени, поэтому он может обеспечить безопасность и стабильную работу вертикальной разводки кожаного кабеля в определенном диапазоне высот.

Самонесущая домашняя электропроводка

Так как хозрасчетные» 8 GG quot; Электропроводка оптического кабеля имеет металлический подвесной трос, он обладает более высокими прочностными характеристиками и выдерживает пролет до 50 метров. Оптический кабель прокладывается на открытом воздухе на воздухе, металлический подвесной трос перед входом в дом отрезается и закрепляется на специальном держателе, а оставшийся оптический кабель отделяется от металлического подвесного троса и вводится в комнату с кожаной обивкой. кабель.

Трубопроводная домашняя разводка

Поскольку оптический кабель с разводкой по трубопроводу тверже и имеет более высокую прочность на разрыв, чем оптический кабель в оболочке, а оптический кабель содержит водоблокирующие материалы, которые могут уменьшить дождевую эрозию на открытом воздухе, он больше подходит для прокладки трубопровода на большие расстояния. Оптический кабель для карт трубопроводов Weipuxun имеет неметаллическую структуру, что позволяет избежать попадания молнии в комнату. После того, как оптоволоконный кабель входит в дом, внешняя оболочка, водонепроницаемые материалы и арматура снимаются, а внутренний оптоволоконный кабель с оболочкой напрямую используется для внутренней проводки, которая наследует все преимущества внутренней проводки оптоволоконного кабеля с оболочкой, и уменьшает количество стыков между наружным и внутренним оптоволоконным кабелем.

Типы оптоволоконных кабелей

: полное руководство

Предыдущий пост

Следующий пост

Волоконно-оптические кабели

часто считаются золотым стандартом для сетевых кабелей. Они предлагают непревзойденную производительность по сравнению с их типичными медными аналогами, и поэтому они могут покрывать гораздо большие расстояния, не сталкиваясь с ухудшением сигнала.

Однако дело не только в том, что оптоволоконные кабели лучше. Существует широкий спектр типов волоконно-оптических кабелей, стилей и с различными разъемами на каждом конце. В зависимости от того, какие расстояния вы хотите покрыть своей сетевой проводкой и какую производительность вы ожидаете, вы можете предпочесть один тип оптоволоконного кабеля другому.

Вот все, что вам нужно знать о различных типах оптоволоконных кабелей, о том, что делает их такими полезными, и о том, какой тип оптоволоконных кабелей вы хотите купить для своего следующего сетевого проекта.

Что такое волоконно-оптические кабели?

Волоконно-оптические кабели, как следует из их названия, используют для передачи информации свет, а не электричество. Они сделаны из волокон кварцевого стекла примерно такой же ширины, как человеческий волос, что позволяет свету отражаться вперед и назад по длине кабеля. Чтобы предотвратить утечку света и обеспечить его отражение по всей длине кабеля, стеклянная сердцевина оптоволоконного кабеля окружена тонким слоем стеклянной оболочки. Он дополнительно изолирован первичным пластиковым покрытием, которое обеспечивает физическую защиту внутренней стеклянной структуры кабеля и предотвращает чрезмерный изгиб.

Большинство высококачественных волоконно-оптических кабелей дополнительно защищают сердцевину проводки дополнительным слоем укрепляющих волокон, изготовленных из разных материалов, в зависимости от производителя. Некоторые используют кевларовые, другие заполненные гелем втулки, но большинство из них служат той же цели и имеют одинаковый конечный результат усиления защиты и жесткости кабеля.

Последний внешний слой представляет собой оболочку из цветного пластика, помогающую идентифицировать тип оптоволоконного кабеля и обеспечивающую еще большую защиту внутренней части. Большинство внешних слоев также обеспечивают слой огнестойкости для проводки, каждому из которых присваиваются разные рейтинги, чтобы покупатели могли знать уровень защиты, обеспечиваемый их кабелем.



Как выглядит оптоволоконный кабель?

Волоконно-оптические кабели, по крайней мере, снаружи, не сильно отличаются от многих других видов кабелей, поскольку их внешний слой, как правило, представляет собой цветную пластиковую или силиконовую трубку. Обычно они бывают белого, серого или черного цвета, но есть и более красочные варианты, если это полезно. Иногда он также может обозначать определенную функцию. Например, оптоволоконные соединительные кабели могут иметь оранжевый цвет, чтобы обозначить, что это многомодовый оптоволоконный кабель, или желтую оболочку, чтобы было ясно, что это одномодовый оптоволоконный кабель.

Конец кабеля будет выглядеть по-разному в зависимости от типа задачи, для которой используется оптоволоконный кабель. Волоконно-оптический кабель TOSLINK, используемый для передачи звука, имеет небольшой пластиковый наконечник, который будет показывать видимый свет, передаваемый кабелем, когда он подключен к одному концу, в то время как волоконно-оптический соединительный кабель может быть снабжен разъемом, называемым разъемом LC, на каждом конце. конец. Однако в некоторых случаях он все еще может быть виден, а в случае лазерного излучения не следует смотреть прямо, так как это может вызвать серьезное повреждение глаз.

Одномодовые волоконно-оптические кабели

Волоконно-оптические кабели используют свет для передачи информации, поэтому делайте это со скоростью света. Однако конструкция кабелей может существенно повлиять на пропускную способность и дальность передачи. Это не совсем отличается от того, как некоторые другие кабели, такие как медные соединительные кабели или кабели HDMI, могут иметь разную максимальную длину в зависимости от материалов, используемых в их конструкции, или от того, являются ли они активными или пассивными кабелями, но оптоволоконные кабели варьируется в зависимости от другого фактора.

Одномодовые и многомодовые волоконно-оптические кабели имеют разный диаметр сердцевины — стеклянных волокон, передающих свет и, следовательно, информацию по всей длине кабеля. Одномодовые оптоволоконные кабели имеют очень узкую сердцевину, что, в свою очередь, делает путь света узким, в результате чего получается кабель, который может передавать световой сигнал на большие расстояния, прежде чем он ослабнет и его потребуется повторить или улучшить.

Как правило, одномодовые волоконно-оптические кабели изготавливаются из одной жилы стекловолокна, что приводит к очень узкой жиле диаметром около 9 мм.мкм. Это примерно в шесть-семь раз уже, чем у многомодового оптоволоконного кабеля.

Одномодовые волоконно-оптические кабели могут передавать сигнал на многие мили, прежде чем потребуется их модернизация. Это делает их гораздо более подходящими для передачи данных на большие расстояния, чем многомодовые оптоволоконные кабели, которые предназначены для передачи информации на гораздо более короткие расстояния.

Фактическое максимальное расстояние одномодового оптоволоконного кабеля зависит от его скорости передачи и типа кабеля. Существует два типа одномодовых волоконно-оптических кабелей: OS1 и OS2. Первый представляет собой кабель с плотным буфером, который в основном предназначен для использования внутри помещений, где расстояния, как правило, короче, а электрические помехи могут быть выше. Обычно они используются на расстоянии не более шести миль и поддерживают максимальную пропускную способность 10 гигабит в секунду. Они, как правило, являются более доступными из двух типов кабелей.

Кабели

OS2, с другой стороны, предназначены больше для использования вне помещений и на больших расстояниях, с максимальным радиусом действия до 125 миль. Они также поддерживают более высокую пропускную способность, до 100 гигабит в секунду, и стоят дороже, чем типы волоконно-оптических кабелей OS1. Помимо потенциальной производительности, кабели OS2 также построены по-другому. В них используется конструкция со свободной трубкой, при этом фактическая волоконно-оптическая сердцевина уложена по спирали внутри полужестких трубок, что позволяет кабелю растягиваться и изгибаться без какого-либо напряжения самих стеклянных волокон.

OS2 — это тип оптоволоконного кабеля, обеспечивающий наилучшие характеристики на больших расстояниях и более прочный при загрузке. Несмотря на то, что они дороже, они обеспечивают наилучшее соединение для более крупных сетей, и их использование увеличивается во всех возможных настройках благодаря их повышенной надежности и общей поддержке пропускной способности.

Обычно он используется в сетях передачи данных университетских городков, системах передачи кабельного телевидения и крупных телекоммуникационных сетях. Кабели OS2 также часто используются в качестве транзитных сетей благодаря их повышенной надежности.

Многомодовые оптоволоконные кабели Многомодовые оптоволоконные кабели

характеризуются гораздо более широкой внутренней жилой размером 50 мкм или 62,5 мкм, что позволяет передавать по кабелю несколько потоков данных. Это позволяет использовать в их конструкции более доступные светодиоды и лазеры поверхностного излучения с вертикальным резонатором (VCSEL), что обычно делает многомодовые оптоволоконные кабели намного дешевле, чем их одномодовые аналоги.

Это большее ядро ​​означает, что свет гораздо чаще отражается от внутренней части ядра, что открывает несколько путей для одновременной передачи нескольких лучей света. Однако у этого есть свои ограничения, а именно большее затухание сигнала, что означает, что многомодовые оптоволоконные кабели просто не могут поддерживать те же расстояния, что и одномодовые кабели, и требуют более регулярного улучшения, если требуются большие расстояния.

Многомодовые кабели

делятся на пять различных типов с широким диапазоном характеристик и возможностей. OM1 — самый слабый, но самый доступный из типов оптоволоконных кабелей с максимальной пропускной способностью 10 гигабит в секунду на расстоянии около 100 футов. OM2 обеспечивает более качественное соединение и может поддерживать ту же производительность на расстоянии более 260 футов, в то время как OM3 увеличивает его до 1000 футов с той же пропускной способностью.

OM4 еще более впечатляет и способен достигать 1300 футов при скорости 10 гигабит в секунду. Это почти то же самое для OM5, и как OM4, так и OM5 способны передавать более требовательные 40 гигабит в секунду и 100 гигабит в секунду на расстоянии до 500 футов. Однако OM5 является более новым стандартом и использует мультиплексирование с разделением по короткой длине волны, в котором используются разные цвета лазерного излучения для увеличения поддержки еще большей пропускной способности, до 200 гигабит и даже 400 гигабит в секунду.

Чтобы различать эти разные типы кабелей, каждый из них имеет различную цветовую маркировку внешней оболочки. Многомодовые кабели OM1 обычно имеют оранжевую или серую внешнюю оболочку, а OM2 — исключительно оранжевую. В многомодовых кабелях OM3 используется голубовато-голубая окраска, часто называемая бирюзовым, а в кабелях OM4 может использоваться фиолетовая или бирюзовая окраска.

В новейшем кабеле типа OM5 используется светло-зеленое покрытие, подчеркивающее характерный дизайн.

Хотя кабели OM2, OM3, OM4 и OM5 можно комбинировать, это не рекомендуется из-за их различных рабочих характеристик. Однако физически невозможно смешивать и сочетать OM1 с любыми другими типами оптоволоконных кабелей из-за их сердечника разного размера.

Типы одномодовых и многомодовых волоконно-оптических кабелей также не являются взаимозаменяемыми из-за разницы в диаметре сердцевины и различной длины световой волны.

Какой оптоволоконный кабель купить

Cable Matters производит широкий спектр одномодовых и многомодовых волоконно-оптических кабелей различных размеров и расстояний, а также целевых показателей производительности.

Если вы хотите расширить устаревшее оптоволоконное соединение или вам нужен только очень короткий оптоволоконный кабель с низкой производительностью, многомодовый оптоволоконный кабель OM1 компании Cable Matters доступен по низкой цене и с вариантами от 3,3 фута до до 10 футов, в зависимости от ваших потребностей. Несмотря на то, что это доступный по цене кабель начального уровня, он по-прежнему соответствует высоким стандартам, с тонкими защитными кожухами, которые обеспечивают превосходную защиту от натяжения, а разъемы LC находятся в защитном хомуте, чтобы предотвратить повреждение, которое может произойти при частом отключении. Он также имеет прочную конструкцию с двойным зипкордом и имеет класс пожарной безопасности кожуха нагнетательного пространства, соответствующий UL 9.10 требований.

Если вам нужно более надежное соединение, Cable Matters также предлагает оптоволоконные кабели OM3, которые доступны в гораздо большем диапазоне длин. Вы по-прежнему можете использовать их для супер коротких пробежек, ограниченных тремя футами, или вы можете использовать их для преодоления гораздо больших расстояний до 164 футов. Какой бы вариант вы ни выбрали, вы получите один и тот же высококачественный кабель, изготовленный из волокна, нечувствительного к изгибам, которое обеспечивает превосходную гибкость в условиях ограниченного пространства и острых углов. Они также поставляются с тонкими компенсаторами натяжения для повышения прочности и гибкости, а каждый кабель поставляется со съемными пылезащитными колпачками, которые предотвращают попадание грязи и мусора на волокно, а также защищают ваши глаза во время установки.

В нашем магазине также доступны кабели OM4

длиной до 100 футов. Эти кабели обеспечивают гораздо большую поддержку гигабитных соединений с более высокой пропускной способностью и отлично подходят для сетей хранения данных, центров обработки данных и более интенсивных сетевых сред. Оптимизированные для лазера конструкции многомодовых волокон обеспечивают максимальную производительность без чрезмерного затухания сигнала по длине, а конструкция, нечувствительная к изгибам, делает их намного более гибкими, чем стандартные типы волоконно-оптических кабелей.

Новый стандарт OM5, представляющий собой новейшие характеристики многомодовых оптоволоконных кабелей, также доступен в различных длинах и нацелен на самую высокопроизводительную сетевую инфраструктуру. Если вы хотите запустить сеть со скоростью 200 или 400 гигабит в секунду, многомодовый кабель Cable Matters OM5 отлично справится с этой задачей. Они относятся к классу пленумов и соответствуют всем нормам 910, обеспечивают превосходную огнестойкость в случае аварии и полностью обратно совместимы с существующими кабелями OM3 и OM4, так что это отличный способ начать модернизацию сети без капитального ремонта. все дело за один раз.

Для более чувствительных приложений учитывайте особенности кабеля Одномодовый оптоволоконный кабель OS2, который поддерживает кабельные расстояния до шести миль при соединении со скоростью 10 Гбит/с и обратно совместим с существующими оптоволоконными кабелями OS1. Как и все оптоволоконные кабели Cable Matters, кабель OS2 имеет тонкий профиль, устойчивый к натяжению, и изготовлен в соответствии с высочайшими стандартами, чтобы обеспечить впечатляющую долговечность независимо от среды, в которой вы прокладываете кабель.

Если вы хотите построить свои собственные оптоволоконные кабели и патч-панели, Cable Matters также может поставить разъемы Keystone, которые поддерживают различные типы многомодовых оптоволоконных кабелей, а также одномодовые кабели OS2. Они оснащены фиксирующими зажимами из нержавеющей стали и прочной защелкивающейся конструкцией, позволяющей быстро и легко подсоединять кабели без ущерба для долговечности.

Наконец, Cable Matters также предлагает доступную линейку оптоволоконных приемопередатчиков. Эти устройства преобразуют оптоволоконные разъемы SFP, распространенные на маршрутизаторах и коммутаторах корпоративного уровня, в разъемы LC оптоволоконных кабелей.

Определите, какой Интернет-сервис лучше всего

Что такое кабельный Интернет?

Основное различие между оптоволоконным и кабельным интернетом заключается в их соответствующих функциях. Мы часто ассоциируем просмотр телевизора с кабельным интернетом. Кабельный широкополосный доступ — это форма высокоскоростного подключения к Интернету. Ключевой особенностью кабельного Интернета является то, что он использует инфраструктуру кабельного телевидения для обеспечения доступа в Интернет. Таким образом, кабельное телевидение объединяет в себе и телевидение, и доступ в Интернет в одной услуге.

Определение разницы между оптоволоконным и кабельным интернетом начинается с описания внутренней структуры кабельного интернета. Коаксиальные кабели — это более старая технология, в которой используются медные кабели, использующие существующую инфраструктуру, изначально использовавшуюся для передачи телевизионных сигналов. Кабели построены на существующей сети, которая приносит телевидение в ваш дом или бизнес.

Оптоволоконный интернет и кабельный интернет показывают различия в структуре кабеля по сравнению с оптоволоконным. Кабельный широкополосный интернет состоит из проводников, изоляционного материала и экранов проводников. Вокруг кабелей имеется достаточное количество изоляции, так как проводка открыта.

Этот тип проводки чувствителен к суровым погодным и климатическим изменениям. Иногда медные кабели не выдерживают времени или условий замерзания, что может ускорить процесс старения.

При выборе интернет-провайдера рассмотрите интернет-провайдера, который использует прочные материалы, которые выдержат испытание временем. Это максимизирует эффективность и каналы связи в вашем бизнесе.

Кроме того, для обеспечения доступа в Интернет требуется модем для работы в тандеме с медными кабелями. Электрический провод проходит от оконечной системы кабельного модема (CMTS) к модему. Модемная система питается от интернет-провайдера.

Имейте в виду, что этот тип Интернета имеет ограничения по диапазону пропускной способности. Пропускная способность — это количество данных, которое может быть отправлено и загружено в мегабитах в секунду.

Ваша модемная оконечная система может охватывать только территорию, в которой работает ваш интернет-провайдер, но есть несколько вариантов пропускной способности, которые предлагает кабельная широкополосная связь.

Превышение лимита подписки может произойти с кабельным широкополосным доступом, если имеется меньше доступных планов и меньше выбора среди поставщиков. По мере роста бизнеса им необходимо увеличивать свои возможности для получения цифровой информации, а это означает повышение качества скорости загрузки и скачивания. Когда на кабельном соединении слишком много абонентов, скорость соединения снижается.

Чаще всего скорость интернета зависит от качественного интернет-провайдера. Высокоскоростная передача данных с молниеносной скоростью доступна благодаря FastTrack Communications. FastTrack — единственный местный высокоскоростной оптоволоконный интернет-провайдер (интернет-провайдер) в регионах Северный Нью-Мексико и Южный Колорадо.

Даже на малых предприятиях приходится работать с многочисленными компьютерами. Они также могут использовать облачные приложения, обрабатывать кредитные карты и проводить видеоконференции. Все эти задачи требуют быстрого, надежного и безопасного интернет-соединения, которое не перегружено. Провайдер высокоскоростного оптоволоконного интернета — очевидный выбор для большинства растущих компаний.

При использовании кабельного широкополосного доступа используются медные кабели, соединяющие каждый IP-сервер и компьютер компании. Эти электрические провода сходятся в какой-то точке. В конце концов, коаксиальный кабель достигает основной сети интернет-провайдера (ISP). Оттуда сеть обеспечивает доступ в Интернет для всего здания или магазина.

Далее рассмотрим три основных компонента кабельного интернета ниже. Откройте для себя разницу между оптоволоконным и кабельным интернетом в подробном обзоре.

Модем

Модем — это коробка или система в вашем бизнесе, которая облегчает соединение между компьютерами в здании и провайдером кабельного интернета. Маршрутизатор может использоваться для синхронизации нескольких устройств с Интернетом. Это функция, которая помогает поддерживать эффективную связь.

Кабельная мобильная оконечная система

Это аппаратная система, которая подключает ваш модем к интернет-сервису кабельной компании.

Коаксиальный кабель

Состоит из медной жилы, изолирующей оболочки, алюминиевых экранов и наружного пластикового слоя. Он позволяет передавать данные на расстояние.

Кабельный модем

Кабельный модем соединяет ваши рабочие компьютеры с интернет-провайдером. Он получает сигналы от вашего интернет-провайдера и передает эти данные в цифровом виде на маршрутизатор. Маршрутизатор обеспечивает доступ в Интернет к вашим компьютерам через локальную сеть через кабель Ethernet.

Для кабельного интернета коммерческие и бытовые услуги разделены. Однако предприятия могут иметь гораздо больше пользователей, работающих в системе одновременно.

Убедитесь, что выбранный вами интернет-провайдер является надежным, имеет большую пропускную способность и может обеспечить стабильный доступ в Интернет для вашего бизнеса без превышения лимита подписки.

Скорости кабельного модема отображаются в системе измерения, известной как Стандарт спецификации интерфейса передачи данных по кабелю (DOCSIS) . Эта функция измерения облегчает передачу данных на ваш компьютер от провайдера кабельного широкополосного доступа.

Интернет-пакет кабельного модема работает при асинхронной доставке. Асимметрия приводит к разным скоростям загрузки и выгрузки. Работа с поставщиком с безопасными симметричными скоростями загрузки и выгрузки снижает вероятность возникновения узких мест, где могут возникнуть сетевые соединения с измененной скоростью или перегруженные данные.

Введение в оптоволоконный интернет-кабель

Различие между оптоволоконным и кабельным интернетом основано на том, как работает каждый тип интернет-услуг. Кабельная широкополосная связь полагается на традиционные медные провода. Волоконный интернет-сервис использует сердцевину из стекловолокна вместо электрического тока.
Волоконно-оптический интернет-кабель используется для передачи цифровых данных в виде световых сигналов через оптически чистые стеклянные нити тоньше человеческого волоса. Это наиболее технологически эффективный, быстрый и безопасный способ передачи данных.

Оптоволоконные интернет-линии могут надежно передавать данные на высоких скоростях. Скорость оптоволоконных кабельных интернет-линий зависит от наличия широкого спектра вариантов широкополосного доступа и функций подписки.

Кроме того, оптоволоконная скорость менее подвержена повреждениям в неблагоприятных погодных условиях. Это связано с тем, что оптоволокно передает данные в цифровом виде, посылая свет через стеклянные волокна, которые прочнее меди.

Оптические волокна намного тоньше кабельных проводов и имеют сердцевину из небольших стеклянных волокон тоньше человеческого волоса. Волоконно-оптические кабели состоят из толстой оболочки, которая оборачивается вокруг центра стекловолокна. Оболочка помогает электрически проводить оптические волокна. Высокая скорость проводимости и оптически чистые стеклянные волокна преломляют и отражают свет, обеспечивающий цифровую передачу данных.
Как правило, оптические волокна связываются вместе, образуя оптоволоконный интернет-кабель. Волоконная оптика переносит импульсы света в бинарной форме. Это отличается от традиционных коаксиальных кабелей, изготовленных из меди.

Как только световые импульсы достигают места назначения, энергия преобразуется в электрический сигнал, который используют компьютеры и устройства вашего предприятия. Это выполняется с помощью специального устройства, называемого оптическим сетевым терминалом, которое затем отправляет сигнал через соединение Ethernet на компьютер 9.0004

Оптоволоконный интернет-кабель — выгодный выбор для предприятий, которым требуется использование облачных приложений, видеоконференций, частых транзакций по кредитным картам или передачи больших объемов данных.
