Осциллограф для компьютера: как сделать осциллограф из ПК своими руками

Как превратить обычный компьютер в осциллограф. Какие варианты осциллографов-приставок к ПК существуют. Как собрать простой осциллограф из звуковой карты. Преимущества и недостатки компьютерных осциллографов.

Что такое осциллограф для компьютера

Осциллограф для компьютера (или осциллограф-приставка к ПК) — это устройство, которое позволяет использовать обычный компьютер в качестве осциллографа. Такой осциллограф состоит из двух основных частей:

• Аппаратная часть — блок для подключения исследуемых сигналов и преобразования их в цифровую форму
• Программная часть — специальное ПО, устанавливаемое на компьютер для обработки и визуализации сигналов

Аппаратная часть подключается к компьютеру через USB, Ethernet или другой интерфейс. Она содержит АЦП для оцифровки входных аналоговых сигналов. Программная часть отвечает за отображение осциллограмм на экране компьютера и предоставляет функции анализа сигналов.

Преимущества осциллографов для ПК

Использование компьютера в качестве осциллографа имеет ряд преимуществ по сравнению с традиционными автономными осциллографами:

• Низкая стоимость — осциллограф-приставка значительно дешевле автономного прибора
• Компактность — не требуется отдельный большой прибор
• Удобство работы с сигналами на большом экране монитора
• Широкие возможности по обработке и анализу сигналов с помощью ПО
• Простота сохранения и передачи результатов измерений
• Возможность удаленного доступа через сеть

Благодаря этим преимуществам осциллографы для ПК пользуются большой популярностью среди радиолюбителей, студентов и даже профессионалов.

Варианты осциллографов-приставок к компьютеру

На рынке представлено множество готовых осциллографов-приставок для подключения к ПК. Они различаются по характеристикам и стоимости. Рассмотрим основные варианты:

Бюджетные USB-осциллографы

Самые доступные модели стоимостью $50-200. Характеристики:

• Полоса пропускания 20-100 МГц
• 1-2 канала
• Частота дискретизации 100-200 МВыб/с

Примеры: Hantek 6022BE, DSO Nano v3, PicoScope 2000 Series

Осциллографы среднего класса

Более продвинутые модели за $300-1000:

• Полоса пропускания 50-200 МГц
• 2-4 канала
• Частота дискретизации до 1 ГВыб/с

Примеры: PicoScope 3000 Series, Analog Discovery 2, Keysight DSOX1102G

Профессиональные осциллографы-приставки

Высококлассные модели стоимостью $1000-5000:

• Полоса пропускания от 200 МГц до 1 ГГц
• 4-8 каналов
• Частота дискретизации до 5-10 ГВыб/с

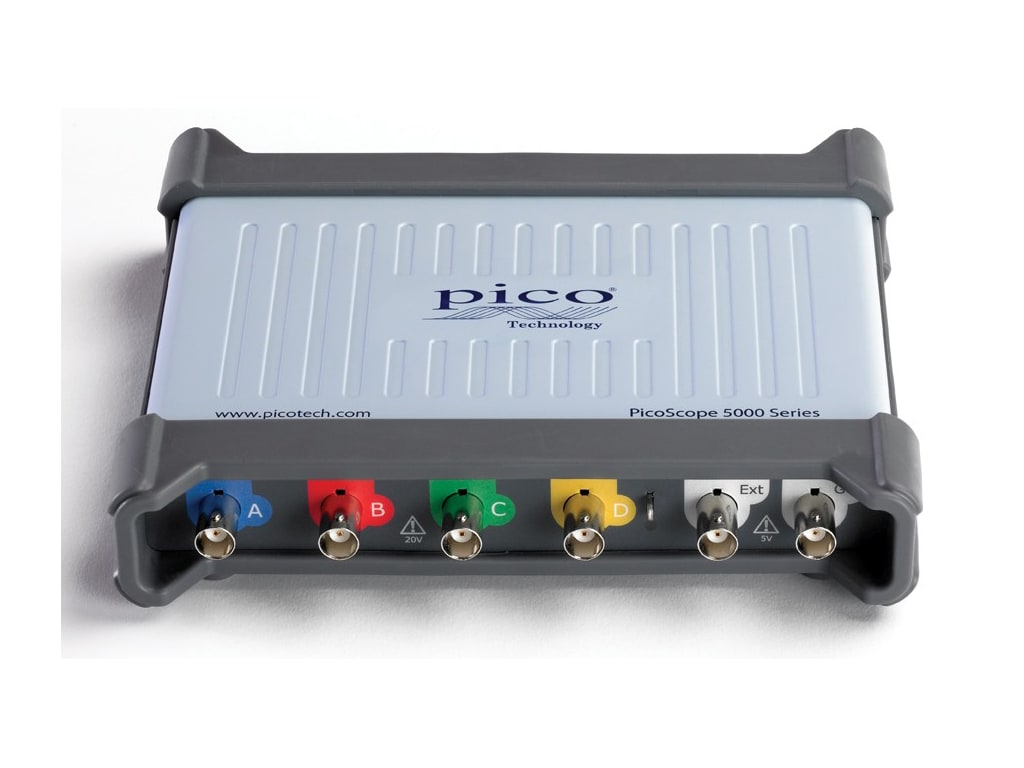

Примеры: PicoScope 5000 Series, Keysight InfiniiVision MSOX3000T

Как сделать осциллограф из компьютера своими руками

Помимо готовых приборов, существует возможность сделать простой осциллограф из обычного компьютера своими руками. Рассмотрим два основных способа:

Осциллограф из звуковой карты

Самый простой вариант — использовать в качестве АЦП звуковую карту компьютера. Для этого потребуется:

1. Собрать простую схему согласования уровней сигнала на операционном усилителе
2. Подключить схему ко входу звуковой карты
3. Установить специальное ПО для визуализации сигнала (например, Visual Analyser)

Преимущества: простота, дешевизна. Недостатки: низкая частота дискретизации (до 192 кГц), невозможность измерения постоянного напряжения.

Осциллограф на микроконтроллере

Более продвинутый вариант — собрать схему на микроконтроллере со встроенным АЦП. Алгоритм:

1. Собрать схему на микроконтроллере (например, STM32)
2. Запрограммировать микроконтроллер для оцифровки сигнала
3. Обеспечить передачу данных на ПК через USB
4. Разработать ПО для визуализации на компьютере

Такой осциллограф будет иметь лучшие характеристики, но потребует больше времени и навыков для реализации.

Как выбрать осциллограф-приставку к компьютеру

При выборе осциллографа для ПК следует обратить внимание на следующие характеристики:

• Полоса пропускания — определяет максимальную частоту исследуемого сигнала
• Количество каналов — позволяет наблюдать несколько сигналов одновременно
• Частота дискретизации — влияет на детализацию быстрых процессов
• Объем памяти — позволяет захватывать длительные сигналы
• Разрядность АЦП — определяет точность измерения амплитуды
• Наличие аппаратных триггеров — для захвата редких событий

Также важно учитывать удобство ПО, наличие математических функций, возможности анализа и т.д.

Ограничения компьютерных осциллографов

Несмотря на преимущества, осциллографы-приставки имеют и некоторые ограничения:

• Зависимость от компьютера — автономная работа невозможна
• Задержки при обработке данных — могут затруднять анализ быстрых процессов
• Ограниченная защита входов — риск повреждения при неправильном подключении
• Меньшая точность измерений по сравнению с профессиональными приборами
• Необходимость настройки ПО для корректной работы

Поэтому для серьезных измерений все же рекомендуется использовать специализированные автономные осциллографы.

Заключение

Осциллографы для компьютера представляют собой удобный и доступный инструмент для анализа электрических сигналов. Они отлично подходят для обучения, любительских проектов и даже некоторых профессиональных задач. При правильном выборе модели такой осциллограф может стать незаменимым помощником в работе с электроникой.
