Осциллограф на пк. Осциллограф на ПК: обзор цифровых USB-осциллографов для компьютера

Как выбрать USB-осциллограф для компьютера или ноутбука. Какие бывают типы цифровых осциллографов для ПК. Сравнение характеристик и возможностей популярных моделей. Преимущества использования осциллографа на базе ПК.

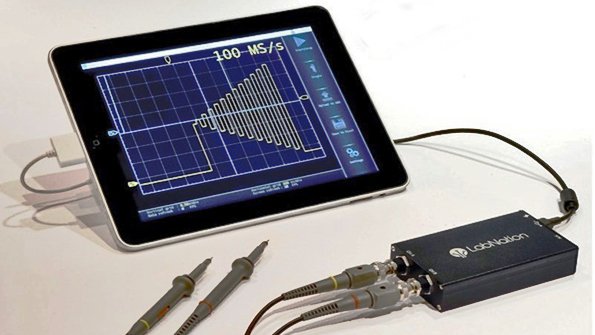

Что такое USB-осциллограф для компьютера

USB-осциллограф для компьютера — это цифровой измерительный прибор, который подключается к ПК или ноутбуку через USB-порт и позволяет визуализировать и анализировать электрические сигналы. По сути, это компактный аналог традиционного настольного осциллографа, но с расширенными возможностями обработки и хранения данных благодаря использованию ресурсов компьютера.

Основные компоненты USB-осциллографа:

• Аппаратный модуль с входными каналами для подключения щупов
• АЦП для оцифровки входного сигнала
• Буферная память для хранения отсчетов
• USB-интерфейс для связи с компьютером
• Программное обеспечение для управления и анализа

Такая архитектура позволяет создавать компактные и недорогие устройства с широкими функциональными возможностями. Программное обеспечение на ПК выполняет обработку, отображение и анализ сигналов.

Преимущества осциллографов для ПК

USB-осциллографы имеют ряд существенных преимуществ по сравнению с традиционными настольными моделями:

• Компактность и портативность — легко перемещать между рабочими местами
• Низкая стоимость — в 2-5 раз дешевле автономных осциллографов
• Питание от USB — не требуется дополнительный блок питания
• Большой экран — используется дисплей компьютера
• Расширенные возможности анализа и обработки сигналов
• Простота сохранения и передачи результатов измерений
• Возможность удаленного управления через сеть

Благодаря этим преимуществам USB-осциллографы становятся все более популярными как среди любителей, так и профессионалов.

Основные характеристики USB-осциллографов

При выборе USB-осциллографа следует обращать внимание на следующие ключевые параметры:

• Полоса пропускания — определяет максимальную частоту исследуемого сигнала
• Частота дискретизации — влияет на детализацию быстрых процессов
• Объем памяти — позволяет захватывать длинные сигналы
• Разрядность АЦП — влияет на точность измерений по вертикали
• Количество каналов — возможность одновременного анализа нескольких сигналов
• Наличие цифровых входов — для работы с цифровыми шинами
• Встроенный генератор сигналов — для тестирования устройств

Оптимальный набор характеристик зависит от конкретных задач пользователя. Для начинающих подойдут бюджетные двухканальные модели с полосой 50-100 МГц.

Популярные модели USB-осциллографов

На рынке представлено множество моделей USB-осциллографов от разных производителей. Рассмотрим несколько популярных линеек:

PicoScope серии 2000

Бюджетные осциллографы начального уровня от Pico Technology:

• 2 или 4 аналоговых канала
• Полоса пропускания 10-100 МГц
• Частота дискретизации до 1 ГГц
• Объем памяти 8-128 МБ
• Разрешение АЦП 8 бит
• Встроенный генератор сигналов
• Цена от 100 до 500 долларов

Оптимальный выбор для обучения и несложных измерений.

Hantek 6000BC/BD

Доступные осциллографы с расширенными возможностями:

• 2 или 4 аналоговых канала
• Полоса пропускания 70-200 МГц
• Частота дискретизации до 1 ГГц
• Объем памяти 64 МБ
• Разрешение АЦП 8 бит
• 16 цифровых каналов (опционально)
• Цена от 300 до 800 долларов

Подходят для ремонта и отладки электронных устройств.

Программное обеспечение для USB-осциллографов

Функциональные возможности USB-осциллографа во многом определяются программным обеспечением. Большинство производителей предоставляют собственное ПО, но есть и универсальные решения.

Основные возможности программ для осциллографов:

• Отображение сигналов в реальном времени
• Настройка параметров захвата
• Измерения амплитудных и временных параметров
• Математическая обработка сигналов
• Спектральный анализ
• Декодирование цифровых протоколов
• Экспорт данных в различных форматах

Некоторые программы позволяют писать собственные сценарии обработки на языках Python или MATLAB.

Применение USB-осциллографов

USB-осциллографы находят широкое применение в различных областях:

• Образование — обучение основам электроники
• Ремонт электронной техники — поиск неисправностей
• Разработка устройств — отладка прототипов
• Научные исследования — анализ быстропротекающих процессов
• Промышленная автоматизация — контроль сигналов датчиков
• Автомобильная электроника — диагностика систем управления

Благодаря портативности USB-осциллографы удобны для выездной диагностики и измерений в полевых условиях.

Как выбрать USB-осциллограф

При выборе USB-осциллографа следует учитывать несколько факторов:

1. Определить требуемую полосу пропускания исходя из спектра исследуемых сигналов
2. Оценить необходимое количество каналов для одновременного анализа
3. Выбрать модель с подходящим объемом памяти для длительной записи
4. Учесть наличие дополнительных функций — генератора, логического анализатора
5. Проверить совместимость с используемой операционной системой
6. Сравнить цены аналогичных моделей разных производителей

Для начинающих радиолюбителей оптимальным выбором будет недорогой двухканальный осциллограф с полосой 50-100 МГц. Профессионалам может потребоваться более производительная модель с расширенным функционалом.

Заключение

USB-осциллографы значительно расширяют возможности измерений для радиолюбителей, инженеров и исследователей. Они сочетают в себе компактность, доступность и широкую функциональность. При правильном выборе модели USB-осциллограф станет незаменимым инструментом для работы с электронными устройствами.

Осциллограф из компьютера – самодельный цифровой USB-осциллограф из компьютера, ноутбука или звуковой карты своими руками, лучшие программы

Приобретение дорогостоящего осциллографа может быть неподъемной задачей для начинающего радиолюбителя. Различные приставки к компьютеру и соответствующие программы позволяют заменить устройство и сделать осциллограф из своего компьютера. Кроме экономии средств, появляется возможность сохранить данные измеряемого сигнала на компьютере, и автоматизировать вычисления параметров.

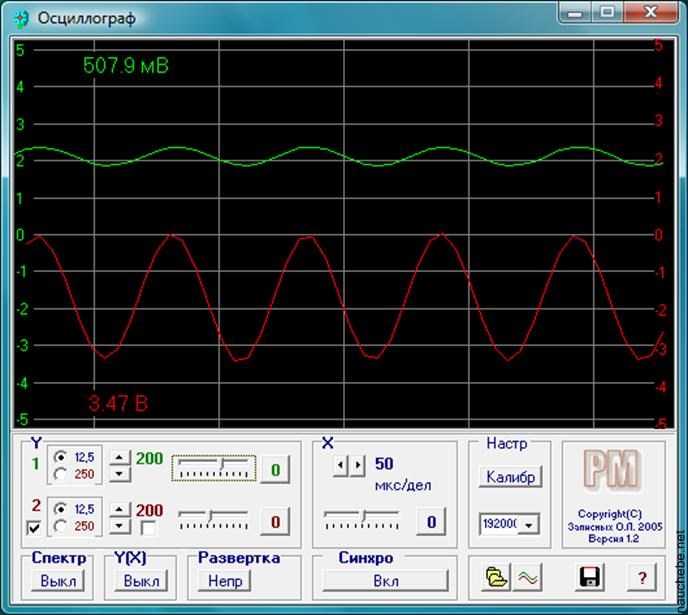

Программы, эмулирующие работу осциллографа

Обработкой сигналов, поступающих на вход компьютера или ноутбука занимаются виртуальные осциллографы. Эти программы имеют интерфейс, схожий с экраном реального осциллографа. Часть приложений предназначена для работы с устройствами на основе звуковых карт, другие взаимодействуют с USB-осциллоскопами.

Программы, работающие через аудиовхода:

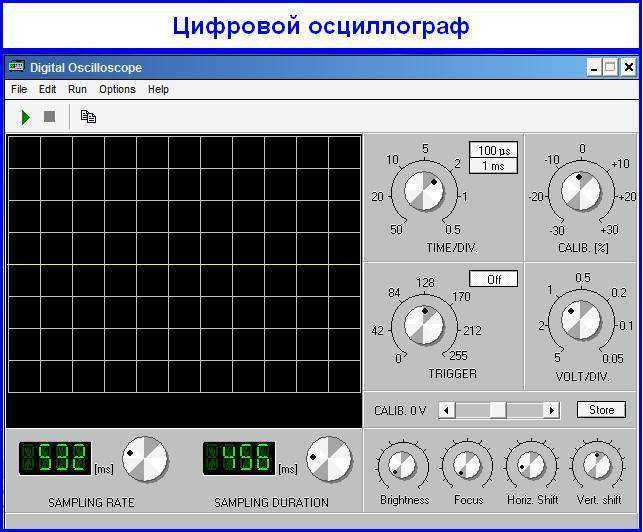

1. Digital Oscilloscope;
2. SoundCard Oszilloscope;
3. Российская разработка «Авангард».

Софт для USB-осциллографов:

1. Aktakom OscilloscopePro.
2. Simplescope.

Все виртуальные приборы являются двухканальными, снабжены генераторами частот, анализаторами. Проведенные измерения и осциллограммы можно сохранять на ПК. Обычно их не нужно инсталлировать. После распаковки архива и запуска программы появляется интерфейс реального осциллографа с регуляторами настроек.

Методы работы

Компьютер — цифровое устройство, поэтому для измерения аналогового параметра необходимо перевести сигнал в дискретный вид. Для этого используется АЦП — аналогово-цифровой преобразователь. Для вывода данных применяют ЦАП — цифро-аналоговый преобразователь.

Звуковая карта компьютера дискретизирует входящие аналоговые сигналы, подключаемые к входам LINE IN и MIC.

Поэтому аудиоплату можно использовать в качестве АЦП для подачи на компьютер или ноутбук измеряемого сигнала. Так как человек слышит звук в диапазоне 4Гц- 20кГц, то соответственно и аудиокарта работает в низкочастотном спектре. Полученный осциллограф также будет работать в указанном диапазоне.

Еще одним недостатком в работе «звукового» осциллоскопа является ограничение по напряжению, подаваемому на вход. Оно должно быть в пределах 0,5 В для входа MIC и до 2 В для LINE IN. Подключение сигнала амплитудой более 2В выведет из строя звуковую карту или компьютер.

Из-за конструкционных особенностей аудиокарты — наличие разделительного конденсатора на входе, постоянная составляющая электрического тока не будет показана на осциллографе. Но, используя приложение, можно ее измерить. Подавать сигнал лучше на вход LINE IN, так как он имеет наименьший уровень шумов. Минимальный уровень сигнала, который можно измерить — около 1мВ.

Использование таких осциллоскопов ограничено по частоте. Ими можно снимать показания с усилителей, магнитофонов, различных звуковых девайсов, а также микросхем, работающих на частотах до 20 кГц.

На высоких частотах применяется USB-осциллографы, имеющие больше возможностей.   Минусом таких устройств является высокая цена.

Конструкция и применение

Осциллограф — сложный электрический прибор. Понять принцип его работы поможет блок-схема.

Имеются два луча развертки: по вертикали — Y и по горизонтали — X. По оси X откладывается значения времени, по Y отображается амплитуда сигнала.

На Y подается сигнал с устройства. Далее он проходит через аттенюатор, который изменяет чувствительность контура. Потом, пройдя предварительный усилитель, попадает в линию задержки, которая «придерживает» сигнал пока не сработает генератор развертки. Оконечный усилитель выводит сигнал на экран осциллоскопа. Чем больше входное напряжение, тем больше амплитуда сигнала.

На X подается пилообразное напряжение с генератора развертки, благодаря чему сигнал на осциллографе получается «растянутым» по времени. Меняя размерность генератора, можно получить изображение с разверткой до тысячных долей секунды.

Чтобы развертка запустилась одновременно с поступлением сигнала, в устройстве предусмотрена система синхронизации. Есть 3 возможных источника синхроимпульсов:

1. Измеряемый сигнал. Наиболее часто используемый вариант, особенно при постоянной частоте входящего источника.
2. Электрическая сеть. Частота сети поддерживается с высокой точностью, поэтому через нее возможна синхронизация.
3. Внешний источник. Используется, как лабораторный генератор сигналов, так и смартфон с приложением, генерирующим синхроимпульсы определенной частоты.

Осциллограф визуализирует форму сигнала, что помогает понять причину неисправности. С помощью устройства снимается АЧХ прибора, есть возможность узнать скорость нарастания импульса в цифровых устройствах.

Используются осциллографы при настройке, ремонте электронных девайсов, будь то бытовая техника, ремонт автотранспорта или орбитальная станция.

Схема и сборка устройства

Существует много схем для изготовления цифрового USB-осциллографа своими руками. Не все доступны для неопытного радиолюбителя. Наиболее легким является сборка устройств на основе звуковой карты, так как здесь нужно собрать только делитель для увеличения порога входящего напряжения.

Подключение через USB

USB-осциллограф сложный в изготовлении своими руками, но высокоточный прибор с большим диапазоном по частоте. Детали для него можно приобрести в магазине или заказать через интернет. Список запчастей следующий:

• двусторонняя плата с готовыми дорожками;
• АЦП AD9288−40BRSZ;
• система собирается на процессоре марки CY7C68013A;
• резисторы, трансформаторы, конденсаторы, дроссели — номиналы указаны на схеме;
• паяльник и монтажный фен, паяльная паста, флюс и припой;
• провод с площадью сечения 0,1 мм² и лаковым покрытием;
• тороидальный сердечник для изготовления трансформатора;
• чип памяти EEPROM flash 24LC64;
• реле с управляющим напряжением не более 3,3 В;
• операционные усилители AD8065;
• преобразователь постоянного тока DC-DC;
• USB коннектор;
• стеклотекстолит;
• разъемы для щупов, корпус для платы.

Схема устройства приведена ниже.

Так как используется двусторонний монтаж, то самостоятельно плату с дорожками изготовить не получится. Надо обратиться к производственному объединению, выпускающему подобные изделия, и сделать заказ со следующими условиями:

• стеклотекстолит, на котором будет размечена схема, должен иметь толщину не менее 1,5 мм;
• толщина медных дорожек не менее 1 унции (OZ) или 35 мкм;
• сквозная металлизация отверстий;
• лужение контактных площадок для лучшего припаивания элементов.

Получив заказ, можно приступать к сборке. Вначале собирается конвертер DC-DC, для получения двух постоянных напряжений: +5 В и -5 В. Изготавливается он отдельно от основного устройства, а затем подсоединяется экранированным кабелем.

Далее аккуратно припаять элементы схемы. Особенно быть осторожным при пайке микросхем, не допускать увеличения температуры паяльника выше 300°С.

Разместив изготовленное устройство в корпусе, подключить его к компьютеру через USB разъем. После этого перемкнуть перемычку JP1.

Использование аудиокарты

Осциллограф из внешней звуковой карты — малобюджетный и простой в изготовлении осциллоскоп к компьютеру или ноутбуку. Более всего подойдет начинающим радиолюбителям. Можно использовать как внешнее, так и внутреннее звуковое устройство.

Входное напряжение для внутренней звуковой карты компьютера не должно превышать 0,5-2 В. Чтобы измерить сигнал с амплитудой более 2 В, необходимо подать его на компьютер через делитель напряжения. Собирается аттенюатор по следующей схеме.

Подаваемое напряжение уменьшается в 100, 10 или 1 раз, в зависимости от величины. Для этого щупы вставляются в соответствующие разъемы. Точная настройка происходит через подстроечный резистор. Диоды предохраняют от случайной подачи напряжения более 2 В.

Конструкцию разместить в металлической коробке для устранения возможных наводок. Провод, подключаемый к звуковой карте, должен быть коротким с медной оплеткой. Для создания второго канала необходимо продублировать устройство. Если на карте есть несколько входов, то выбрать с наименьшим внутренним сопротивлением.

Ниже рассматривается схема с использованием внешней USB звуковой карты стоимостью около 2 долларов.

Кроме адаптера понадобятся:

• сопротивление на 120 кОм:
• коннектор mini Jake;
• щупы для измерений.

После приобретения всех запчастей проделать следующие шаги:

1. Вскрыть аккуратно адаптер, так, чтобы не сломать защелки. Внутри будет небольшая плата.
2. Снять конденсатор C6 и поставить на его место сопротивление на 120 кОм.
3. Припаять к щупам коннекторы mini Jack вместо оригинальных и вставить их в адаптер.
4. Скачать архив с драйверами устройства и распаковать его в папку. Вставить гаджет в компьютер.
5. Компьютер запросит драйвера на новое устройство.
6. Установить их, указав путь к папке.
7. Нажать на кнопку «Далее» для установки драйверов.

Перед использованием осциллограф необходимо настроить.

Настройка изделий

После сборки USB-осциллографа, на последнем этапе нужно прошить чип памяти EEPROM flash 24LC64. Для этого:

1. Скачать и установить на компьютер приложение Cypress Suite.
2. Запустить программу и перейти в меню EZ Console.
3. Нажать на надпись «LG EEPROM».
4. Появится окно с файлом прошивки. Выбрать его и запустить клавишей Enter.
5. Если появилась ошибка «Error», запустить операцию прошивки снова.
6. После успешного окончания процесса должна появиться надпись «Done». Осциллограф готов к работе.

Перед запуском осциллоскопа на основе внешнего аудиоадаптера проделать следующие действия:

1. Сохранить файлы miniscope.exe, miniscope.ini и miniscope.log из скачанного архива в отдельной папке. Открыть miniscope.exe.
2. После запуска программы, зайти в настройки и произвести действия, показанные на рисунках.
3. Для проверки работоспособности подать тестовый сигнал. Должна появиться синусоида.

Устройство готово к работе.

Калибровка необходима устройству, работающему через аттенюатор и внутреннюю звуковую карту. Для этого подать на гаджет сигнал с известными амплитудой и частотой. Добившись устойчивой развертки, включить измерительную сетку. Согласовывая действия подстроечного резистора с регулировками на панели управления, привести значения сетки к исходным величинам.

Если не получится корректно отобразить значения, то можно отъюстировать сетку при помощи регулировок звука на компьютере. Открыть для этого регулятор громкости, расположенный на панели задач и, двигая ползунок, получить нужный уровень сигнала.

Готовые изделия перед включением обязательно заземлить. Соблюдать осторожность при подаче сигнала на порт звукового адаптера.

Китай Лучший 2CH 14-битный осциллограф для ПК поставщиков и производителей от OWON

Китай Лучший 2CH 14-битный осциллограф для ПК поставщиков и производителей от OWON

Двухканальный, ультратонкий корпус.
Пропускная способность 100 МГц и частота дискретизации 1 ГСа / с в реальном времени.
Стандартный встроенный генератор сигналов 5 МГц.
8-битное, 12-битное, 14-битное вертикальное разрешение, более точное измерение.
Максимум. 10 м длины записи.
Дружественный пользовательский интерфейс, XY и форма волны могут отображаться на одном экране.
Поддерживается стандартный протокол SCPI, поддерживается LabVIEW.
Вторичная разработка поддерживается на платформах Windows, Linux, Android и iOS.
USB Type-C питание, более быстрая передача данных, поддержка 5-15 В широкий источник питания.
Беспроводная передача WiFi, более удобный в использовании. (Нужно выбрать аксессуары Wi-Fi)

Отправить запросТеперь говорите

Техническое описание DSO серии VDS6000

Подробная информация о продукции

Осциллограф для ПК серии 2CH VDS6000

Виртуальные осциллографы для ПК серии VDS6000

Беспроводная передача · Неограниченные возможности

Ультра-тонкий и легкий, легко путешествовать

Аппаратный АЦП поддерживает до 14-битного вертикального разрешения

Точность измерения в 64 раза выше, чем у обычного осциллографа

Вторичная разработка поддерживается на мультиплатформенной

Поддерживается стандартный протокол SCPI

LabVIEW поддерживается

USB Type-C порт

Включение и передача данных одновременно

Дизайн портов

Генератор сигналов 5 МГц обеспечивает базовый выходной сигнал

Один инструмент может генерировать и получать сигналы одновременно

Программное обеспечение для ПК может сохранять сигналы для удобного просмотра

Характеристики

Модель		VDS6102		VDS6102A
пропускная способность		100MHz		100MHz
канал		2CHscope+1CHFG
Частота дискретизации		Макс 1GSa / с
Время нарастания		≤3,5 нс
Горизонтальная шкала		5 нс / дел ～ 100 с / дел ， с шагом 1 ～ 2 ～ 5
Режим выборки		образец, обнаружение пика, среднее значение
Длина записи		10M
Входная связь		DC, AC, земля
Входное сопротивление		1 МОм ± 2%, параллельно с 15 пФ ± 5 пФ
Вертикальная чувствительность		2 / дела ~ 5V / дела
Вертикальное разрешение (A / D		8bits		14bits
Макс. Входное напряжение		40 В (постоянный ток + переменного тока)
Коэффициент затухания зонда		1X，10X，100X，1000X
Изоляция канала		50 Гц: 100: 1-10 МГц: 40: 1
интерполирование		Sin (х) / х
Вертикальный диапазон		± 2 В (2 мВ / дел — 50 мВ / дел) ； ± 20 В (100 мВ / дел. — 500 м В / дел.) ； ± 40 В (1 В / дел — 5 В / дел)
LF Respond (AC, -3 дБ)		≥5 Гц (на входе, переменный ток, -3 дБ)
Тип триггера		край, видео, наклон, пульс
Частота линии / поля (видео)		поддерживаемые стандарты: системы вещания NTSC, PAL и SECAM
Режим триггера		авто, нормальный, одиночный
Лиссажу Фигура	Пропускная способность	полная пропускная способность
	Разность фаз	± 3 градуса
Автоматическое измерение		Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Период, Время нарастания, Время спада, Задержка A → B, Задержка A → B, + Ширина, -Ширина, + пошлина, пошлина
Интерфейс связи		USB (Typ-c) ； LAN, WIFi (опционально)
Потребляемая мощность		≤8W
Размеры (Ш × В × Г)		190мм × 120мм × 18мм
Вес устройства		0,38 кг

Генератор функций
Стандартные формы волны	Синус (0,1 Гц — 5 МГц), квадрат (0,1 Гц-200 кГц), линейное изменение (1 Гц-10 кГц), импульс (1 Гц-10 кГц)
Частотный выход	5 МГц
Частота выборки	25 млн. С / с
канал	1
Вертикальное разрешение	10 бит
Диапазон амплитуд	10 мВ — 5 В
Диапазон смещения постоянного тока (AC + DC)	±2.5V
Выходное сопротивление	50 Ом (типичное значение)

О Оуэн

С 1990 года Lilliput выходит на рынок электроники, его первая серия — цветной ЖК-дисплей.

Принадлежащая Lilliput, линейка продуктов OWON SmartTest была создана для» Удовлетворение ваших потребностей» в области контрольно-измерительного оборудования.

Через 2 десятилетия ГГ № 39; Благодаря усилиям Lilliput постепенно превращается в групповую корпорацию, охватывающую 3 линейки продуктов — цветной цветной ЖК-дисплей, контрольно-измерительное оборудование и домашнюю систему управления энергопотреблением.

Продукт OWON можно найти в Азии, Северной Америке, Европе, Южной Америке, Океании и Африке, а глобальные партнеры установлены более чем в 80 странах / регионах.

Компания Lilliput (OWON) делает все возможное, чтобы стать одним из ведущих производителей оригинального оборудования для испытаний и измерений во всем мире.

Запрос

Осциллограф | Пико Технология

• Осциллографы и регистраторы данных
• Автомобилестроение
• Пресс
• Карьера

• Продукты
• Скачано
• Форум
• Поддержка
• Библиотека
• Новости
• О компании

• Дом
• Продукты
• Осциллографы

Pico — лидер рынка осциллографов для ПК — современная альтернатива традиционным настольным осциллографам.

Высококачественные функции, такие как последовательное декодирование и тестирование ограничения по маске, включены в стандартную комплектацию — никаких более дорогих «опций», за которые нужно платить. У нас также есть долгая история добавления новых функций посредством бесплатных обновлений программного обеспечения — ваш PicoScope становится лучше.

Сравнительная таблица осциллографов

PicoScope

^® Серия 2000

Линейка сверхкомпактных 8-разрядных осциллографов и осциллографов смешанных сигналов (MSO). Модели 2000B предлагают больше памяти и пропускной способности. Все модели питаются от USB и имеют встроенный генератор сигналов и генератор сигналов произвольной формы.

Каналы	2 или 4 (+16 цифровых с MSO)
Полоса пропускания	от 10 до 100 МГц
Максимальная выборка	1 Гвыб/с
Память	от 8 кС до 128 МС
Цена от	£ 95

PicoScope

^® Серия 3000

8-разрядные осциллографы общего назначения и осциллографы смешанных сигналов (MSO), в которых высокая частота дискретизации сочетается с лучшей в своем классе глубокой буферной памятью. Все модели имеют встроенный генератор функций и генератор сигналов произвольной формы.

Каналы	2 или 4 (+16 цифровых с MSO)
Полоса пропускания	от 50 до 200 МГц
Максимальная выборка	1 Гвыб/с
Память	от 64 мс до 512 мс
Цена от	£ 449

PicoScope

^® Серия 4000

Осциллографы высокого разрешения с разрешением от 12 до 16 бит. Низкий уровень шума и искажений обеспечивают непревзойденную точность передачи сигнала. Все они питаются от USB, и большинство из них включают в себя AWG. Серия включает модели с дифференциальным входом.

Каналы	2, 4 или 8
Полоса пропускания	от 5 до 20 МГц
Максимальная выборка	80 Мвыб/с
Память	от 10 мс до 256 мс
Цена от	£ 659

PicoScope

^® Серия 5000

Осциллографы с гибким разрешением. Прорывная технология АЦП позволяет использовать аппаратные разрешения от 8 до 16 бит. Сочетает высокую частоту дискретизации серии PicoScope 3000 с высоким разрешением серии PicoScope 4000.

Каналы	2 или 4 (+16 цифровых с MSO)
Полоса пропускания	от 60 до 200 МГц
Максимальная выборка	1 Гвыб/с
Память	от 128 мс до 512 мс
Цена от	£ 959

PicoScope

^® Серия 6000

Высокопроизводительные осциллографы с полосой пропускания до 1 ГГц, гибким разрешением 8 или 8–12 бит и сверхглубокой памятью захвата, которая обеспечивает длительность захвата 200 мс при максимальной частоте дискретизации 5 Гвыб/с. Дополнительные модули MSO добавляют до 16 цифровых каналов.

Каналы	4 или 8 (+ 16 цифровых, опционально с MSO)
Полоса пропускания	от 300 МГц до 1 ГГц
Максимальная выборка	5 Гвыб/с
Память	от 1 GS до 4 GS
Цена от	£ 3235

Пикоскоп

^® Серия 9000

Уникальные осциллографы PicoScope SXRTO и дискретизирующие осциллографы для анализа данных глазковой диаграммы, скорости и джиттера до 16 Гбит/с. Оптическая частота 9,5 ГГц, восстановление тактовой частоты и дифференциальные опции TDR/TDT.

Каналы	2 или 4
Полоса пропускания	от 5 ГГц до 30 ГГц
Максимальная выборка	500 Мвыб/с
Память	250 кС
Цена от	£ 12865

Отзывы

• Комплект (2408B) отличается очевидным качеством, его легко настроить и откалибровать, а бесплатно загружаемое программное обеспечение требует разумного обучения. Превосходный набор, превосходная поддержка, что еще я могу сказать.

  Роп Оннор

• Я использую пикоскоп 4224 уже много лет. Я путешествую за границу, так что это было идеально из-за его физических размеров. Хранение сигналов на моем ноутбуке очень просто, что позволяет мне быстро отправлять сигналы по электронной почте своим коллегам.

  Андрей

• Не многие USB-прицелы работают на Win, Mac и Linux, так что это доказывает мне, что ребята из Pico действительно заботятся о нас, клиентах. Это значительно упростило мое решение, когда я собирался купить USB-прицел.

  Рауль Трифан

• Мы используем Picoscope 6404D в течение достаточно долгого времени и поражены его точностью и мощной эмуляцией при работе с многочисленными оценками сигналов.

  Дж Моханти

• PicoLog TC-08: Это очень хорошее устройство, которое стабильно и надежно работает.

  Джефф Хьюлетт

• Отличный прицел. У меня была странная проблема — она ​​не работала на одном из моих ПК. Служба поддержки предоставила мне первоклассный сервис. Если бы я мог поставить 6 звезд за обслуживание клиентов — я бы сделал это.

  Нильс Ларсен

• Идеальный партнер для разработки приводов шаговых двигателей с энкодером. Поскольку прилагаемое программное обеспечение действительно стабильно, этот тип устройства является отличным инструментом для больших задач!

  Гельмут Шёттнер

• Великолепное оборудование на вес золота

  Найджел Клинч

• Такой простой в использовании, он лучше любого другого, которым я когда-либо пользовался.

  Джон Д. Самсинг

• Вместо веб-камеры на экране настольного осциллографа было предложено использовать PicoScope для обмена сигналами через демонстрацию экрана.

  Сначала мы немного колебались… но это сработало безупречно, и теперь все отправляются за покупками PicoScops!

  T Lövskog • Старший вице-президент по инновациям в Additude AB

• Большая функциональность в компактном размере. Мне очень нравится перемещать указатель мыши в определенную позицию, и время и напряжение отображают значения в этой точке. Калибровочное оборудование очень просто с этой функцией.

  Дон Хорейн

USB-осциллографы и осциллографы смешанных сигналов

• 2-канальные, 4-канальные модели и модели MSO
• 6 инструментов в одном
• Ультракомпактный дизайн
• Полоса пропускания до 100 МГц
• Буферная память до 128 мс
• Стандартно декодировать 19 последовательных протоколов
• USB подключен и запитан
• Программное обеспечение для Windows, Linux и Mac

Полноценная испытательная и измерительная лаборатория

Вы можете использовать PicoScope серии 2000 в качестве усовершенствованного осциллографа, анализатора спектра, функционального генератора, генератора сигналов произвольной формы и декодера протокола без дополнительной настройки. Модели со смешанными сигналами также имеют 16-канальный логический анализатор. Полноценная лаборатория электроники в одном компактном недорогом устройстве с питанием от USB.

Модели PicoScope 2000A обеспечивают непревзойденное соотношение цены и качества и идеально подходят для обучения, хобби и использования в полевых условиях. В лаборатории низкая стоимость позволяет использовать один эндоскоп на человека вместо того, чтобы делиться им.

Модели PicoScope 2000B обладают дополнительными преимуществами большой емкости памяти (до 128 мс), более высокой пропускной способностью (до 100 МГц) и более высокой скоростью обновления сигналов. Модели PicoScope 2000B обеспечивают производительность для расширенного анализа сигналов. Они идеально подходят для проектирования, отладки и последовательного декодирования.

Панель «Настройка прицела» слева дает краткое руководство по моделям, спецификациям и ценам.

Высококлассный осциллограф

В основе каждого PicoScope 2000 лежит усовершенствованный осциллограф, который предлагает все, что вы ожидаете, и многое другое:

• Циклический буфер на 10 000 сигналов
• Скорость обновления до 80 000 сигналов в секунду
• Проверка предела маски
• Расширенная математика и фильтрация
• Измерения со статистикой
• Расширенный цифровой запуск
• Повышение разрешения до 12 бит

Более подробную информацию об указанных выше и многих других параметрах можно найти на вкладке «Характеристики».

Логический анализатор / способность смешанных сигналов

Серия PicoScope 2000 включает модели смешанных сигналов, которые включают 16 цифровых входов, так что вы можете просматривать цифровые и аналоговые сигналы одновременно.

Цифровые входы могут отображаться индивидуально или в именованных группах с двоичными, десятичными или шестнадцатеричными значениями, отображаемыми на дисплее в стиле шины. Отдельный логический порог от –5 В до +5 В может быть определен для каждого 8-битного входного порта. Цифровой триггер может быть активирован любой битовой последовательностью в сочетании с необязательным переходом на любом входе. Усовершенствованные логические триггеры могут быть установлены либо на аналоговые, либо на цифровые входные каналы, либо на оба, чтобы обеспечить комплексный запуск по смешанному сигналу.

Цифровые входы расширяют возможности последовательного декодирования. Вы можете декодировать последовательные данные по всем аналоговым и цифровым каналам одновременно, что дает вам до 18 каналов данных. Например, вы можете одновременно декодировать несколько сигналов SPI, I²C, шины CAN, шины LIN и FlexRay!

Примечание к приложению: отладка шины I²C с помощью осциллографа смешанных сигналов PicoScope

• Элементы управления каналами:
  Элементы управления каналами используются для управления типами пробников, присвоения имен каналов, настройки масштабирования по вертикали, входной связи и других параметров обработки сигналов. перед проведением измерений на тестируемом устройстве (ИУ).
• Последовательное декодирование:
  PicoScope может декодировать более 30 протоколов, включая стандарты I2C, SPI, UART/RS-232 и CAN для автомобильных приложений и встроенных систем.
  Декодированные пакеты могут отображаться в графическом формате, показывающем декодированные данные (в шестнадцатеричном, двоичном, десятичном формате или ASCII) в формате синхронизации шины данных, под формой сигнала на общей временной оси, с кадрами ошибок, отмеченными красным. Эти кадры можно увеличивать для детального изучения характеристик сигналов. Пакеты также могут отображаться в формате таблицы, которая показывает список декодированных кадров, включая данные и все флаги и идентификаторы.
• Типы запуска:
  Типы запуска включают базовый запуск по фронту и ряд расширенных типов запуска, которые позволяют захватывать сложные сигналы. Это делает их идеальными для поиска и устранения неполадок в цепях, связанных со сбоями, нарушениями синхронизации, пропаданиями и другими проблемами целостности сигнала в аналоговых и цифровых схемах. Например, с помощью запуска по ширине импульса легко обнаружить более узкий импульс, чем должен быть. Триггер Runt можно использовать для изоляции импульсов недостаточной/высокой высоты, возникающих в результате нарушений настройки и удержания в цифровых схемах.
• Управление базой времени:
  Управление базой времени используется для установки времени сбора данных с помощью управления секундами/делением. Элементы управления выборкой обеспечивают выбор рабочих режимов временной базы: Приоритет буферной памяти регулирует частоту выборки для поддержания фиксированной глубины памяти захвата. Приоритет частоты дискретизации регулирует глубину памяти для поддержания фиксированной частоты дискретизации.
• Элементы управления цифровыми каналами:
  Элементы управления цифровыми каналами на моделях MSO отображают цифровой сигнал либо как высокий логический уровень, либо как низкий логический уровень, в зависимости от того, находится ли напряжение на этом канале выше или ниже установленного порога. Цифровые каналы отображаются по отдельности или могут быть сгруппированы вместе на дисплее шины, все время коррелируя с аналоговыми каналами вокруг одной и той же точки запуска. Значение шины может отображаться в шестнадцатеричном, двоичном, десятичном или уровневом формате для тестирования ЦАП.
• Toolpark:
  Toolpark содержит второстепенные функции, такие как измерения, математические каналы, последовательное декодирование, линейки, тестирование по маске, действия и т. д., которые доступны всего одним касанием и могут быть добавлены в избранное для создания пользовательского макета пользовательского интерфейса, который соответствует предпочтениям пользователя и работе. узоры.
• Математические каналы:
  Пикоскопы предлагают расширенные математические функции: умножение, деление и интегрирование, а также базовые функции, такие как сложение и вычитание. Умножение можно использовать для расчета мощности по формам сигналов V и I и энергии путем интегрирования формы сигнала мощности.

Осциллограф смешанных сигналов / логический анализатор (для описания наведите курсор на красные кружки)

1. Элементы управления каналами:
   Элементы управления каналами используются для управления типами пробников, назначения имен каналов, установки масштабирования по вертикали, входной связи и других сигналов параметры кондиционирования перед проведением измерений на испытуемом устройстве («ИУ»).
2. Последовательное декодирование:
   PicoScope может декодировать более 30 протоколов, включая стандарты I2C, SPI, UART/RS-232 и CAN для автомобильных приложений и встроенных систем.
   Декодированные пакеты могут отображаться в графическом формате, показывающем декодированные данные (в шестнадцатеричном, двоичном, десятичном формате или ASCII) в формате синхронизации шины данных, под формой сигнала на общей временной оси, с кадрами ошибок, отмеченными красным. Эти кадры можно увеличивать для детального изучения характеристик сигналов. Пакеты также могут отображаться в формате таблицы, которая показывает список декодированных кадров, включая данные и все флаги и идентификаторы.
3. Типы запуска:
   Типы запуска включают базовый запуск по фронту и ряд расширенных типов запуска, которые позволяют захватывать сложные сигналы. Это делает их идеальными для поиска и устранения неполадок в цепях, связанных со сбоями, нарушениями синхронизации, пропаданиями и другими проблемами целостности сигнала в аналоговых и цифровых схемах. Например, с помощью запуска по ширине импульса легко обнаружить более узкий импульс, чем должен быть. Триггер Runt можно использовать для изоляции импульсов недостаточной/высокой высоты, возникающих в результате нарушений настройки и удержания в цифровых схемах.
4. Управление базой времени:
   Управление базой времени используется для установки времени сбора данных с помощью управления секундами/делением. Элементы управления выборкой обеспечивают выбор рабочих режимов временной базы: Приоритет буферной памяти регулирует частоту выборки для поддержания фиксированной глубины памяти захвата. Приоритет частоты дискретизации регулирует глубину памяти для поддержания фиксированной частоты дискретизации.
5. Элементы управления цифровыми каналами:
   Элементы управления цифровыми каналами на моделях MSO отображают цифровой сигнал либо как высокий логический уровень, либо как низкий логический уровень, в зависимости от того, находится ли напряжение на этом канале выше или ниже установленного порога. Цифровые каналы отображаются по отдельности или могут быть сгруппированы вместе на дисплее шины, все время коррелируя с аналоговыми каналами вокруг одной и той же точки запуска. Значение шины может отображаться в шестнадцатеричном, двоичном, десятичном или уровневом формате для тестирования ЦАП.
6. Toolpark:
   Toolpark содержит второстепенные функции, такие как измерения, математические каналы, последовательное декодирование, линейки, тестирование по маске, действия и т. д., которые доступны всего одним касанием и могут быть добавлены в избранное для создания пользовательского макета пользовательского интерфейса, который соответствует предпочтениям пользователя и работе. узоры.
7. Математические каналы:
   Пикоскопы предлагают расширенные математические функции: умножение, деление и интегрирование, а также базовые функции, такие как сложение и вычитание. Умножение можно использовать для расчета мощности по формам сигналов V и I и энергии путем интегрирования формы сигнала мощности.



Декодирование последовательной шины и анализ протокола

PicoScope может декодировать 1-Wire, ARINC 429, CAN & CAN FD, DALI, DCC, DMX512, Ethernet, FlexRay, I²C, I²S, LIN, Manchester, MIL-STD -1553, MODBUS, PS/2, SENT, SPI, UART (RS-232/RS-422/RS-485) и данные протокола USB 1. 1 в стандартной комплектации. -платные обновления программного обеспечения.

Можно захватить и декодировать несколько протоколов, единственным ограничением является количество доступных каналов (18 для моделей MSO). Возможность наблюдать за потоком данных через мост (например, за шиной CAN на входе, шиной LIN на выходе) невероятно эффективна.

Буферы глубокой памяти делают модели PicoScope 2000B идеальными для последовательного декодирования, поскольку можно захватывать и декодировать многие тысячи кадров данных.

Увеличение количества точек в БПФ до 1 миллиона увеличивает разрешение по частоте и снижает уровень шума.

Анализатор спектра БПФ

Спектральное представление отображает амплитуду в зависимости от частоты, открывая детали, которые в противном случае были бы скрыты в представлении осциллографа. Он идеально подходит для обнаружения шума, перекрестных помех или искажений в сигналах.

Вы можете отображать несколько представлений спектра вместе с представлениями осциллографа одних и тех же данных. На дисплей можно добавить полный набор автоматических измерений в частотной области, включая THD, THD+N, SNR, SINAD и IMD. К спектру можно применить тест ограничения по маске, и вы даже можете использовать режим AWG и спектр вместе для выполнения анализа скалярной сети с разверткой.

Модели PicoScope 2000B позволяют вычислять БПФ до 1 миллиона точек за миллисекунды, обеспечивая превосходное разрешение по частоте. Увеличение количества точек в БПФ также снижает уровень шума, выявляя скрытые сигналы.

Генератор сигналов произвольной формы (AWG) и генератор функций

Все осциллографы PicoScope серии 2000 имеют встроенный генератор функций и генератор сигналов произвольной формы (AWG), которые выводят сигналы на BNC на передней панели.

Генератор функций может создавать синусоидальные, прямоугольные, треугольные сигналы и сигналы постоянного тока, а также многие другие сигналы, в то время как генератор сигналов произвольной формы позволяет импортировать пользовательские формы сигналов из файлов данных или создавать и изменять их с помощью встроенного графического редактора сигналов произвольной формы.

Помимо управления уровнем, смещением и частотой, расширенные параметры позволяют вам перемещаться по диапазону частот. В сочетании с расширенным спектральным режимом с такими опциями, как удержание пика, усреднение и линейная/логарифмическая оси, это создает мощный инструмент для тестирования характеристик усилителя и фильтра.

Модели PicoScope 2000B имеют параметры запуска, которые позволяют выводить один или несколько циклов сигнала при выполнении различных условий, таких как запуск осциллографа или сбой теста ограничения маски.

Анализатор частотных характеристик / график Боде

Загрузите новые функции или напишите свои собственные

Комплект для разработки программного обеспечения (SDK) позволяет вам писать собственное программное обеспечение и включает драйверы для Microsoft Windows, Apple Mac (OS X) и Linux (включая Raspberry Pi и BeagleBone).

Пример кода показывает, как взаимодействовать со сторонними программными пакетами, такими как Microsoft Excel, National Instruments LabVIEW и MathWorks MATLAB.
