Как сделать осциллограф из смартфона на Android. Какие материалы понадобятся для самодельного осциллографа. Какое приложение использовать для осциллографа на смартфоне. Как собрать и подключить осциллограф к смартфону. Какие возможности есть у самодельного осциллографа на Android.

Содержание

Что такое осциллограф и зачем он нужен

Осциллограф — это измерительный прибор, который позволяет наблюдать и анализировать форму электрических сигналов. Он отображает зависимость напряжения от времени в виде графика на экране.

Основные функции осциллографа:

  • Отображение формы сигнала
  • Измерение амплитуды, частоты, периода сигналов
  • Анализ искажений и помех в сигналах
  • Сравнение нескольких сигналов
  • Исследование переходных процессов

Осциллограф широко применяется при разработке, отладке и ремонте электронной техники. Это незаменимый инструмент для радиолюбителей и профессиональных инженеров-электронщиков.

Преимущества самодельного осциллографа на смартфоне

Профессиональные осциллографы стоят довольно дорого. Но для базовых измерений вполне можно сделать простой осциллограф своими руками, используя обычный смартфон на Android. Такой самодельный осциллограф имеет ряд преимуществ:


  • Низкая стоимость — нужно только несколько недорогих деталей
  • Компактность и мобильность
  • Простота изготовления
  • Использование смартфона в качестве дисплея и вычислительного устройства
  • Возможность сохранять и передавать результаты измерений

Конечно, по возможностям такой осциллограф уступает профессиональным моделям. Но для базовых измерений его вполне достаточно.

Необходимые материалы и компоненты

Чтобы собрать простой осциллограф на базе смартфона, понадобятся следующие компоненты:

  • Смартфон на Android с разъемом для наушников 3,5 мм
  • Штекер 3,5 мм от старых наушников
  • Резистор 2,2 кОм
  • Резистор 1 кОм
  • Стабилитрон на 2,2 В
  • Провода
  • Термоусадочная трубка
  • Корпус от маркера или ручки
  • Тестовая клипса
  • Мебельный гвоздик

Все эти компоненты можно найти в магазинах радиодеталей или купить в интернете за небольшую сумму.

Схема самодельного осциллографа

Принципиальная схема простого осциллографа для смартфона выглядит следующим образом:

«` R1 R2
VD1 Вход Выход «`

Основные элементы схемы:


  • R1 — резистор 2,2 кОм
  • R2 — резистор 1 кОм
  • VD1 — стабилитрон 2,2 В

Эта простая схема обеспечивает защиту входа смартфона от перенапряжения и согласование уровней сигнала.

Сборка осциллографа

Процесс сборки самодельного осциллографа для смартфона включает следующие шаги:

  1. Подготовьте штекер 3,5 мм, срезав пластиковую часть.
  2. Припаяйте к штекеру два провода согласно схеме.
  3. Соедините резисторы и стабилитрон по схеме.
  4. Припаяйте провод к шляпке мебельного гвоздика — это будет измерительный щуп.
  5. Поместите схему в корпус от маркера, выведя щуп через пишущий конец.
  6. Припаяйте тестовую клипсу к проводу заземления.
  7. Изолируйте все соединения термоусадочной трубкой.

При сборке важно соблюдать полярность элементов и надежно изолировать все соединения.

Программное обеспечение для осциллографа

Для работы самодельного осциллографа на смартфоне потребуется специальное приложение. Одним из лучших вариантов является Oscilloscope Pro.

Основные возможности приложения Oscilloscope Pro:

  • Отображение сигнала в реальном времени
  • Настройка временной развертки и чувствительности
  • Измерение амплитуды, частоты, периода
  • Режимы запуска развертки
  • Сохранение и экспорт осциллограмм
  • Анализ спектра сигнала

Приложение позволяет превратить смартфон в полноценный осциллограф с базовым набором функций.


Подключение и использование осциллографа

Чтобы начать использовать самодельный осциллограф, выполните следующие действия:

  1. Подключите штекер осциллографа к разъему наушников смартфона.
  2. Запустите приложение Oscilloscope Pro.
  3. Подключите измерительный щуп (гвоздик) к исследуемой цепи.
  4. Подключите клипсу заземления к общему проводу схемы.
  5. Настройте параметры отображения в приложении.
  6. Наблюдайте форму сигнала на экране смартфона.

При работе соблюдайте меры предосторожности и не превышайте допустимое входное напряжение.

Возможности и ограничения самодельного осциллографа

Самодельный осциллограф на смартфоне имеет следующие возможности:

  • Измерение напряжений до 2-3 В
  • Частотный диапазон до 20 кГц
  • Отображение формы сигнала
  • Измерение амплитуды, частоты, периода
  • Сохранение и анализ осциллограмм

Однако у такого осциллографа есть и ограничения:

  • Низкая входная чувствительность
  • Ограниченный частотный диапазон
  • Отсутствие гальванической развязки
  • Невысокая точность измерений

Несмотря на ограничения, самодельный осциллограф на смартфоне вполне подходит для базовых измерений и обучения.


Заключение

Самодельный осциллограф на базе смартфона — это отличный способ получить простой измерительный прибор с минимальными затратами. Он позволяет наблюдать форму сигналов, измерять основные параметры и проводить базовый анализ электрических цепей.

Такой осциллограф будет полезен радиолюбителям, студентам и всем, кто интересуется электроникой. Несмотря на ограниченные возможности, он дает представление о принципах работы осциллографов и может стать первым шагом к освоению более сложных измерительных приборов.


Простой самодельный осциллограф из смартфона

Хороший осциллограф относится к слишком дорогому оборудованию для обычного радиолюбителя, для которого пайка микросхем и ремонт электроники является только хобби. При необходимости наблюдения за электрическими сигналами без получения сверх точных результатов вполне возможно обойтись самодельным устройством. Такой осциллограф подключается к экрану смартфона и работать под управлением специального бесплатного приложения. Его изготовление обойдется недорого и займет всего пару часов, с учетом сбора материалов.

Материалы:


  • штекер 3,5 мм от наушников;
  • провода;
  • термоусадка;
  • стабилитрон 2,2В;
  • резистор 2,2К;
  • резистор 1К;
  • тестовая клипса;
  • корпус от маркера;
  • мебельный гвоздик.

Сборка осциллографа


На рисунке представлена схема простейшего осциллографа — щупа для смартфона, которую необходимо повторить. Очень важно использовать резисторы с такой же цветовой маркировкой, как в примере, поскольку это позволит получить от устройства максимум чувствительности и точности.

Сборку следует начать с подготовки штекера мини-джек 3,5 мм от наушников. С него срезается пластиковая часть, после чего припаиваются 2 проводка как показано в схеме осциллографа.

Припаянные провода необходимо дополнительно закрепить и изолировать. Для этого будет достаточно применить 2 слоя термоусадочной трубки.


Далее к шляпке маленького мебельного гвоздика необходимо припаять одножильный провод.


Место пайки сверху изолируется термоусадкой. Гвоздик будет выполнять функцию плюсового электрода.

Провод с гвоздиком заводится в корпус маркера с удаленным стержнем. В результате электрод должен заменить пишущий наконечник фломастера. Также нужно завести проводок от разъема 3,5 мм в пробитое отверстие в заднем колпачке маркера.


Далее необходимо соединить параллельно и спаять стабилитрон с резистором 1К. К ним согласно схеме прибора припаивается резистор 2,2К.

В корпусе маркера ближе к пишущей части делается боковое отверстие. В него продевается отдельный провод, второй конец которого выходит из задней части фломастера.

К выведенному проводку припаивается стабилитрон с резистором 1К. Также к ним нужно присоединить жилу питания от разъема 3,5 мм. Важно соблюсти полярность, как на схеме. Вторая жила от мини-джека паяется к резистору 2,2К.


Провод с гвоздиком нужно подсоединить к оставшемуся концу резистора 2,2 К. Все соединения защищаются термоусадкой. После этого резисторы и стабилитрон необходимо спрятать в корпусе маркера, закрыв его задним колпачком.

На выходящий сбоку маркера провод, присоединенный к резистору 1К и стабилитрону нужно припаять тестовую клипсу.

После этого аппаратная часть устройства полностью готова.

Далее нужно установить на смартфон приложение Oscilloscope Pro 2. Осциллограф подключается к телефону и может использоваться по предназначению под управлением данной программы. Его тестовая клипса используется как масса, а электрод из гвоздика на маркере является плюсом. Приложение в связке с самодельным устройством позволяет настраивать пороги срабатывания, просматривать форму сигнала на дисплее и многое другое.


Смотрите видео


Осциллограф из смартфона. На базе Explay Vega.

Стоимость осциллографов знают все, но зачастую он нам нужен для элементарных нужд. В интернете полно вариантов использования смартфона на базе андроид, как мини-осциллографа.

В чём суть? Мы используем разъем для гарнитуры на смартфоне, а именно микрофонный вход с гарнитуры. Распиновка разъема ниже на фото

По сути нам нужны только два контакта, микрофон и общий. Не забываем использовать экранированный кабель, коаксиальный.

Ниже схема делителя, ведь микрофонный вход очень чувствителен и его легко можно спалить.

На пути проверки уже всего готового возникла одна проблема, которая не описывается на других сайтах, по крайней мере я не нашел.

Когда уже готов делитель, установлена программа (в моем случае это Oscilloscope из плеймаркета, допускаю что сменю её), обнаруживается совсем неожиданная беда, не смотря на уже подключенный делитель в разъем смартфона, его штатный микрофон продолжает работать и слышать всё в округе. Использовал телефон Explay Vega. Решил поставить программу на HTC 626G, проблема та же. Разобрал Explay, отпаял контакты микрофона, заклеил контакты заднего динамика, собрал, не помогла, чем он слушал, я так и не понял, но слушал хорошо. Ниже привожу разобранного телефона

На среднем фото две платы, нижняя плата, как раз отвечает за все эти дела и соединена шлейфом с верхней платой. Отключил шлейф, собрал телефон, Сигнал я брал с активной компьютерной АС, и о чудо, заработало без лишней пыли, только оговорюсь, я сделал отвод на делителе без резистора 100 кОм, с ним вообще ничего не видит.

Не пугайтесь, после отключения нижней платы телефон покажет 1% заряда АКБ, при этом он продолжает работать.

Поэтому, если у кого есть ненужный телефон на андроид, можно найти ему применение. Такого осциллографа вполне достаточно для автомобильной диагностики, или для мелочей в радиотехнике, ведь частотный диапазон и остальное, на таком осциллографе, осталось на элементарном уровне. Частота от 40  Гц и до 16 кГц, не более.

Осциллограф из планшета своими руками

Технологии не стоят на месте, и угнаться за ними не всегда просто. Появляются новинки, в которых хотелось бы разобраться более детально. Особенно это касается разнообразных электронных конструкторов, позволяющих собирать практически любое простое устройство пошагово. Сейчас в их числе и платы Ардуино со своими клонами, и китайские микропроцессорные компьютеры, и готовые решения, идущие уже с программным обеспечением на борту.

Однако для работы со всем вышеперечисленным спектром интересных новинок, равно как и для ремонта цифровой техники, требуется дорогостоящий высокоточный инструмент. Среди такого оборудования — и осциллограф, позволяющий считывать частотные показания и проводить диагностику. Зачастую его стоимость довольно высока, и начинающие экспериментаторы не могут позволить себе такую дорогостоящую покупку. Тут на помощь приходит решение, которое появилось на многих радиолюбительских форумах почти сразу после появления планшетов на системе Андроид. Его суть заключается в том, чтобы с минимальными затратами изготовить осциллограф из планшета, не внося при этом в свой гаджет никаких доработок либо модификаций, а также исключая риски его повреждения.

Что такое осциллограф

Осциллограф — как прибор для измерения и отслеживания частотных колебаний в электрической сети — известен с середины прошлого века. Данными приборами комплектуются все учебные и профессиональные лаборатории, поскольку обнаружить некоторые неисправности или произвести точную настройку оборудования можно только лишь с его помощью. Он может выводить информацию как на экран, так и на бумажную ленту. Показания позволяют увидеть форму сигнала, рассчитать его частоту и интенсивность, а в результате определить источник его появления. Современные осциллографы позволяют рисовать трехмерные цветные частотные графики. Мы же сегодня остановимся на простом варианте стандартного двухканального осциллографа и реализуем его с помощью приставки к смартфону или планшету и соответствующего программного обеспечения.

Самый простой вариант создания карманного осциллографа

Если замеряемая частота находится в диапазоне слышимых человеческим ухом частот, а уровень сигнала не превышает стандартный микрофонный, то собрать осциллограф из планшета на «Андроид» своими руками можно без каких бы то ни было дополнительных модулей. Для этого достаточно разобрать любую гарнитуру, на которой должен обязательно присутствовать микрофон. Если подходящей гарнитуры нет, то потребуется купить звуковой штекер 3,5 мм обязательно с четырьмя контактами. Перед припаиванием щупов уточните распиновку разъема вашего гаджета, ведь их бывает два вида. Щупы необходимо подключить к пинам, соответствующим подключению микрофона на вашем устройстве.

Далее следует загрузить из «Маркета» программное обеспечение, способное замерять частоту на микрофонном входе и рисовать график на основе полученного сигнала. Таких вариантов довольно много. Поэтому при желании будет из чего выбрать. Как и говорилось ранее, не потребовалась переделка планшета. Осциллограф будет готов сразу же после калибровки приложения.

Плюсы и минусы вышеприведенной схемы

К плюсам такого решения однозначно можно отнести простоту и дешевизну сборки. Старая гарнитура или один новый разъем практически ничего не стоят, а времени потребуется всего несколько минут.

Но у этой схемы есть ряд существенных недостатков, а именно:

  • Малый диапазон измеряемых частот (в зависимости от качества звукового тракта гаджета колеблется в пределах от 30 Гц до 15 кГц).
  • Отсутствие защиты планшета или смартфона (при случайном подключении щупов к участкам схемы с повышенным напряжением можно в лучшем случае сжечь микросхему, отвечающую за обработку аудиосигнала на вашем гаджете, а в худшем – полностью вывести из строя ваш смартфон или планшет).
  • На очень дешевых устройствах присутствует значительная погрешность в измерении сигнала, достигающая 10-15 процентов. Для точной настройки оборудования такая цифра недопустима.

Реализация защиты, экранирования сигнала и снижения погрешности

Для того чтобы частично защитить свое устройство от возможного выхода из строя, а также стабилизировать сигнал и расширить диапазон входных напряжений, может использоваться схема простого осциллографа для планшета, которая уже долгое время успешно применяется для сборки приборов для компьютера. В ней применяются дешевые компоненты, среди которых стабилитроны КС119А и два резистора на 10 и 100 кОм. Стабилитроны и первый резистор подключаются параллельно, а второй, более мощный, резистор используется на входе схемы, чтобы расширить максимально возможный диапазон напряжений. В результате пропадает большое количество помех, а напряжение повышается до 12 В.

Само собой, следует учитывать, что осциллограф из планшета работает в первую очередь со звуковыми импульсами. Поэтому стоит позаботиться о качественном экранировании как самой схемы, так и щупов. При желании подробную инструкцию по сборке данной схемы можно найти на одном из тематических форумов.

Программное обеспечение

Для работы с подобной схемой требуется программа, способная рисовать графики на основании входящего звукового сигнала. Найти ее в «Маркете» несложно, вариантов много. Почти все они предполагают дополнительную калибровку, поэтому можно добиться максимально возможной точности, и сделать профессиональный осциллограф из планшета. В остальном данные программы выполняют по сути одну и ту же задачу, поэтому окончательный выбор зависит от требуемого функционала и удобства использования.

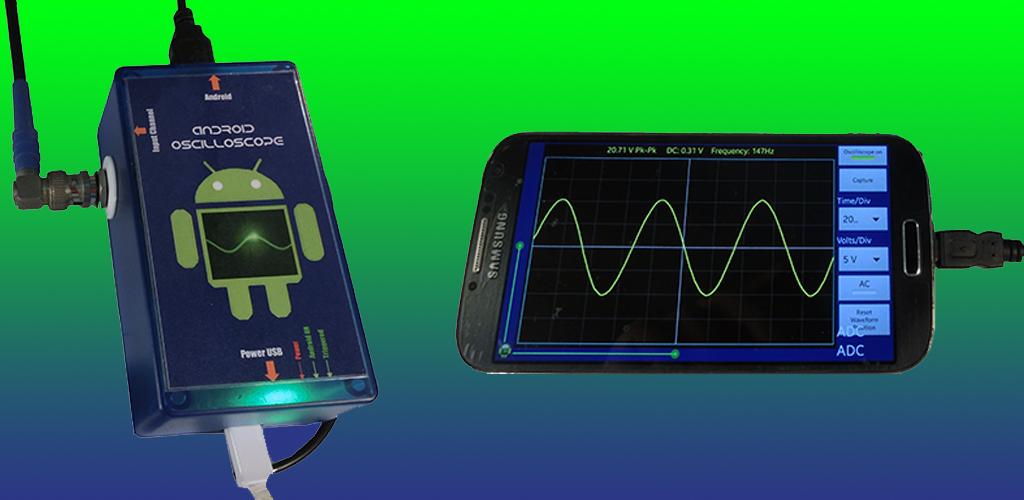

Самодельная приставка с Bluetooth-модулем

Если же требуется более широкий диапазон частот, то приведенным выше вариантом ограничиться не получится. Тут на помощь приходит новый вариант – отдельный гаджет, представляющий собой приставку с аналогово-цифровым преобразователем, обеспечивающий передачу сигнала в цифровом виде. Аудиотракт смартфона или планшета в данном случае уже не задействуется, а значит, можно достигнуть более высокой точности измерений. По сути, на этом этапе они представляют собой только портативный дисплей, а вся информация собирается уже отдельным устройством.

Собрать осциллограф из планшета на «Андроид» с беспроводным модулем можно самому. В сети есть пример, когда похожее устройство еще в 2010 году реализовывалось с помощью двухканального аналогово-цифрового преобразователя, созданного на базе микроконтроллера PIC33FJ16GS504, а в качестве передатчика сигнала служил Bluetooth-модуль LMX9838. Устройство получилось довольно функциональным, но сложным в сборке, поэтому для новичков его сделать будет непосильной задачей. Но, при желании, найти подобный проект на тех же радиолюбительских форумах не проблема.

Готовые варианты приставок с Bluetooth

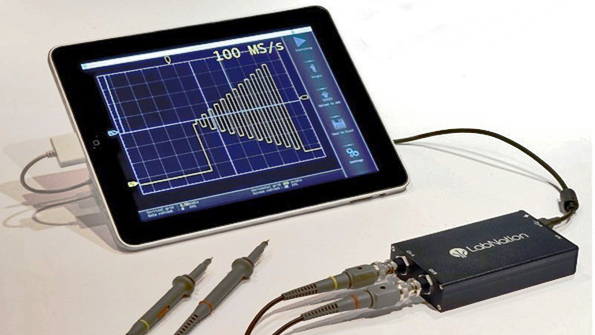

Инженеры не дремлют, и, кроме кустарных поделок, в магазинах появляется все больше приставок, выполняющих функцию осциллографа и передающих сигнал через Bluetooth-канал на смартфон или планшет. Осциллограф-приставка к планшету, подключаемая посредством Bluetooth, зачастую имеет следующие основные характеристики:

  • Предел измеряемой частоты: 1МГц.
  • Напряжение на щупе: до 10 В.
  • Радиус действия: около 10 м.

Этих характеристик вполне достаточно для бытового применения, и все же в профессиональной деятельности иногда возникают случаи, когда и этого диапазона катастрофически не хватает, а реализовать больший с медлительным протоколом Bluetooth попросту нереально. Какой же выход может быть в этой ситуации?

Осциллографы-приставки с передачей данных по Wi-Fi

Данный вариант передачи данных существенно расширяет возможности измерительного устройства. Сейчас рынок осциллографов с таким видом обмена информацией между приставкой и планшетом набирает обороты ввиду своей востребованности. Такие осциллографы практически не уступают профессиональным, поскольку без задержки передают измеряемую информацию на планшет, который тут же выводит ее в виде графика на экран.

Управление осуществляется через простые, интуитивно понятные меню, которые копируют настроечные элементы обычных лабораторных устройств. Кроме того, подобное оборудование позволяет записывать или транслировать в режиме реального времени все происходящее на экране, что может стать незаменимым подспорьем, если нужно попросить совета у более опытного мастера, находящегося в другом месте.

Характеристики осциллографа для ремонта планшетов в виде приставки с Wi-Fi подключением вырастают в несколько раз, по сравнению с предыдущими вариантами. Подобные осциллографы имеют диапазон измерения до 50 МГц, при этом их можно модифицировать посредством разнообразных переходников. Зачастую в них установлены аккумуляторы для автономного питания, с целью максимально разгрузить рабочее место от ненужных проводов.

Самодельные варианты современных приставок-осциллографов

Само собой, на форумах наблюдается всплеск разнообразных идей, с помощью которых энтузиасты пытаются осуществить свою давнюю мечту – самостоятельно собрать осциллограф из планшета на «Андроид» с Wi-Fi-каналом. Одни модели получаются удачными, другие нет. Тут уже остается вам решать, попытать ли тоже счастья и сэкономить несколько долларов, собрав прибор самостоятельно, или же приобрести готовый вариант. Если не уверены в своих силах, то лучше не рисковать, чтобы потом не сожалеть о потраченных впустую средствах.

В противном случае – добро пожаловать в одно из сообществ радиолюбителей, в котором вам смогут дать дельный совет. Возможно, впоследствии именно по вашей схеме новички будут собирать свой первый в жизни осциллограф.

Программное обеспечение для приставок

Зачастую вместе с покупными осциллографами-приставками поставляется диск с программой, которую можно установить на свой планшет или смартфон. Если такого диска в комплекте нет, то внимательно изучите инструкцию к устройству – скорее всего, в ней есть названия программ, совместимых с приставкой и находящихся в магазине приложений.

Также некоторые из подобных приборов могут работать не только с устройствами под управлением операционной системы «Андроид», но также и с более дорогими «яблочными» девайсам. В таком случае программа будет однозначно находиться в AppStore, поскольку другой вариант установки не предусмотрен. Сделав осциллограф из планшета, не забудьте проверить точность показаний и, при необходимости, откалибровать прибор.

USB-осциллографы

Если у вас нет портативного устройства вроде планшета, но имеется ноутбук или компьютер, не стоит расстраиваться. Из них также можно сделать прекрасный измерительный прибор. Самым простым вариантом будет подключение щупов к микрофонному входу компьютера по такому же принципу, как описывалось в начале статьи.

Однако, учитывая его ограничения, этот вариант подойдет далеко не всем. В таком случае может использоваться USB-осциллограф, который обеспечит такие же характеристики, как и приставка с передачей сигнала по Wi-Fi. Стоит отметить, что такие приборы иногда работают с некоторыми планшетами, которые поддерживают технологию подключения внешних устройств OTG. Само собой, ЮСБ-осциллограф также пытаются сделать самостоятельно, причем довольно успешно. По крайней мере, именно этой поделке посвящено большое количество тем на форумах.

C520M USB-осциллограф 2 х 20МГц, Android

OSC482M  (C520M)   —  виртуальный двухканальный USB-осциллограф с возможностью управления посредством Android-cмартфона, обладает полосой 20 МГц, выборкой 50 МВ/с, памятью до 5М точек, функциями декодирования сигналов на шинах I2C, RS232, RS484, CAN.





Модельный ряд серии осциллографов OSC482 / C520:

OSC482 / C520 —   USB-осциллограф 20МГц

OSC482M / C520M — USB-осциллограф 20МГц с возможностью управления через Android смартфон.

OSC482X / C520X —  USB-осциллограф 20МГц+ генератор 13МГц + логический анализатор 4-х канальный

OSC2002 / C550 —  USB-осциллограф  50МГц.







Особенности виртуального осциллографа OSC482M / C520M:

• Разрешение АЦП: 8 бит – 13 бит

• Поддержка: Windows XP, Win 7, Win 8. 1, Win10 (32 bit и 64 bit).

• Максимальное входное  напряжение (DC + AC peak): ±60.0В (x1), ±600.0В (x10)

• Режим измерений, курсорные измерения, автоматические измерения

• Расширенный объём памяти: 5 М точек

• Анализатор спектра (БПФ): до 16k точек

• Встроенный DDS-генератор произвольных форм сигналов, и логический анализатор  (только в модели OSC482X / C520X)

• Управление посредством Android- смартфона  (только в модель OSC482M / C520M).



Купить виртуальный осциллограф OSC482M (C520M)  можете в нашем интернет магазине cityset.com.ua.



>> Cкачать программное обеспечение  и руководтство пользователя OSC482M / C520M (.rar)



Технические характеристики USB-осциллографа OSC482M / C520M:

• Количество каналов / полоса: 20 МГц

• Импеданс аналоговых каналов: 1 МОм, 25 пФ

• Режимы входа: открытый DC, закрытый АС, заземление

• Диапазон измерения напряжения: 20 мВ – 2 В/дел.

• Диапазон временной развёртки: 50 нс – 2,0 с/дел.

• Скорость выборки АЦП / разрядность: 50 МВ/с  / 8 -13 бит

• Объем памяти: 512 точек, разрешение: ≤1 нс/дел.
                              1k точек, разрешение: 4 нс/дел.
                              2k точек, разрешение: 20 нс/дел.
                            32k точек, разрешение: 0.2 мкс — 5 мкс/дел.
                            64k точек, разрешение: 10 мс/дел.
                          256k точек, разрешение: 100 мс/дел.
                          512k точек, разрешение: 200 мс/дел.
                             1M точек, разрешение: 0.5  с/дел.
                             2M точек, разрешение: 1  с/дел.
                             5M точек, разрешение: 2 с/дел.

• Режим синхронизации: авто / норм / ждущий

• Условия захвата: фронт, нарастающий фронт, ниспадающий фронт

• Декодирование: I2C, RS232, RS484, CAN.

• Габариты: 153(L) x 93(W) x 23(H) мм, масса: 198 гр.





Стандартная комплектация осциллографа OSC482M (C520M):

• Виртуальный осциллограф OSC482M (C520M)  — 1 шт.  • Пробники осциллографические c делителем 1:1 / 1:10  — 2 шт. • Кабель USB  — 1 шт. • Программное обеспечение, CD-диск   — 1 шт. • Руководство пользователя  — 1 шт. • Гарантийный талон — 12 месяцев.





В случае имеющихся вопросов относительно функциональных возможностей, просьба обратится к нашему техническому специалисту по указанным выше телефонам.

Изготовление осциллографа в домашних условиях из планшета или ноутбука

Устройство с дисплеем на базе электронно-лучевой трубки, предназначенное для изучения параметров времени и амплитуды электрического сигнала, называется осциллографом. Подача сигнала осуществляется на вход устройства, результат записывается на фотоленту или выводится на экран. Оно возглавляет топ самых необходимых приборов, используемых для настройки и регулировки электронных схем.

Как выглядит осциллограф

Осциллограф и его функции

Это электронный прибор, на экране которого наблюдают за формой сигнала. В процессе работы доступен ряд опций:

  • фиксирование мгновенных характеристик;
  • аналогия фазовых смещений и форм сигналов с иными импульсами;
  • контроль и мониторинг синусоидальных, треугольных и прямоугольных колебаний;
  • развёртка импульса для измерения времени нарастания.

Проще говоря, это телевизионный приёмник, где отслеживается электросигнал визуально. Зная принципы работы и схему устройства, собирают осциллограф своими руками.

Классифицировать приборы возможно по следующим показателям:

  • особенности работы и предназначение;
  • количество сигналов, просматриваемых разом;
  • способ обработки информации;
  • вид воспроизводящего устройства.

По особенности работы подразделяются на модели: скоростные, стробоскопические, универсальные, запоминающие и специальные. Количество одновременно подающихся сигналов – один, два и более.

Важно! Многоканальные n-осциллографы высвечивают на экран n-графиков, считывая показания с n-го количества сигнальных входов.

Аналоговые и цифровые устройства делят между собой методы обрабатывания полученной информации. Узлы отображения сигналов представлены электронно-лучевыми трубками «ЭЛТ» или матричными панелями.

Схема простого осциллографа

Чтобы понять, как устроен прибор, изучают стандартную блок-схему.

Блок-схема осциллографа

В формировании сигнала на экране участвуют два вида отклонения луча: по вертикали и горизонтали. Пользуясь системой координат, эти развёртки обозначили как: Y и Х.

В блоке развёртки по вертикали выполняется обработка сигнала, подающегося в канал через аттенюатор. Он ступенчато регулирует амплитуду исследуемых величин, не допуская превышения должного уровня. Это удерживает изображение в границах дисплея.

Для синхронизации работы узла задающего генератора Х – отклонения с канала вертикальной развёртки на него подаётся сигнал. По умолчанию канал Y работает в открытом режиме. Отклонение луча по вертикали в этом случае в точности совпадает с уровнем сигнала. Помеха постоянной составляющей, при её наличии, будет смещать картинку или же загонять за границы дисплея. Это сильно мешает работе и требует постоянной подстройки ступенчатого регулятора.

Использование режима закрытого входа помогает этого избежать. Закрытый видеовход подразумевает включение конденсатора между ним и схемой. Конденсатор играет роль ёмкостного фильтра для постоянной составляющей входного сигнала.

Канал горизонтальной развёртки (X) подсоединяется к генератору. Тот выдаёт команды для отклонения луча ЭЛТ по горизонтали и действует в четырёх позициях:

  1. Режим внутренней синхронизации. Применяется для обработки сигнала, имеющего постоянную частоту. Возможна работа в режиме автоколебаний, где частота выставляется вручную. Выполняются захват частоты сразу после входа и повышение стабильности картинки.
  2. Режим внешней синхронизации, когда выполняется пуск генератора от входящего импульса. Актуален, когда синхронизация осуществляется от входа Y, по которому подаётся испытуемый сигнал. Команда запуска выполняется по фронту или спаду всплеска, а также по команде источника внешних пульсаций. Такой регламент работы удобен для рассмотрения нестабильных колебаний.
  3. Обеспечение синхронизации от сети питания 220 В, 50 Гц. Используется при определении искажений и помех от источников питания. Запуск блока происходит одновременно с импульсами напряжения сети.
  4. Однократный ручной пуск применим для слежения за сигналами логических схем непериодической природы. Чтобы снова включить генератор, его опять «взводят».

К сведению. Окончательное формирование уровней сигналов двух развёрток выполняют оконечные усилители.

Одноканальная модель

Такой прибор имеет один вход – один луч. Структурное строение показано на рис. выше. В состав схемы входят:

  • экран – ЭЛТ;
  • блок Y-развёртки: аттенюатор, предварительный усилитель, цепь задержки, начальное усиление синхронизации и оконечный усилитель выхода;
  • блок Х-развёртки: устройство синхронизации, узел развёртки, выходной усилитель;
  • схема усиления подсветки;
  • калибратор;
  • сетевой блок питания.

В таком приборе сигнал мониторинга подаётся на один вход и отображается движением луча на экране. Этого хватает для проведения измерений ряда параметров.

Двухканальные устройства

Когда требуется сравнить два вида сигнала, применяют такие приборы. Выделяют две разновидности:

  1. Двухканальные – для наблюдения импульсов с идентичных Y-каналов. Переключая тумблером, поочерёдно подают выходные сигналы на пластины ЭЛТ. Наблюдают отдельно каждый сигнал входов Y1-Y2 или совместно. Второй – при каждом обратном ходе развёртки.
  2. Двухлучевые – у них в наличии два отдельных Y-канала и двухлучевое исполнение ЭЛТ. У такого прибора совместный запуск генератора горизонтальной развёртки, включение вертикальной развёртки происходит для каждого канала отдельно. Это разрешает видеть 2 осциллограммы одновременно.

Многоканальные модификации

Современные аппараты выполняют мониторинг импульсов по нескольким каналам. Различают входы: аналоговые, цифровые или смешанные. Модели со смешанными каналами обрабатывают оба вида сигнала с выводом картинки на монитор.

Цифровой многоканальный осциллограф

Сборка устройства на 5 В

Полноценный цифровой прибор этой линейки без собственного дисплея называется USB oscilloscope. Продаются наборы комплектующих материалов для изучения работы с подобными устройствами. В комплект входят:

  • прибор;
  • кабель питания юсб;
  • 2 щупа с «крокодилами»;
  • программный продукт на диске.

Подключается к ПК через шнур USB. Собранный из набора измеритель подойдёт для приобретения начальных навыков. В самодельных схемах такая приставка собирается на микросхеме ММР20.

Осциллографы на 10 В

В схемах с подобным напряжением применяются резисторы закрытого типа и стабилитрон. Их параметры чувствительности по вертикали подбираются до 2 мВ. При расчёте полосы пропускания максимальное сопротивление устройства согласовывается с ёмкостью проводных конденсаторов. Диоды подбирают с напряжением 2 В, резисторы желательно выбирать полевые. Выбор диодов на такое напряжение позволит снизить частоту дискретизации до минимума и увеличить скорость передачи. Из-за быстрой развёртки данных предельная частота резко падает. Использование стабилитрона или делителя, выполненного из модулятора, поможет решить эту проблему.

Схема на 10 В

Как сделать модель на 15 В

При сборке используют линейные резисторы, сопротивление которых на уровне предела – 5 Мом. Это разрешает стабилитрону работать в щадящем режиме. При выборе конденсаторов предварительно тестером измеряется пороговое напряжение.

Внимание! Полученные результаты тестирования, при использовании для прибора настроечных резисторов, бывают неточными. Использовать подобает линейные резисторы.

При сборке не забывают смонтировать порт, присоединяемый через щуп к микросхеме, при этом через шину подключают делитель. Использование вакуумных диодов в сборке позволит контролировать уровень амплитуды колебаний.

Осциллограф на 15 В

Использование резисторов серии ППР1

Приборы, в состав которых входят элементы этой линейки, весьма популярны. Благодаря высокой чувствительности, применяются для мониторинга электроаппаратуры. Для создания этого измерителя потребуются ЭЛТ, импульсный модулятор, выпрямитель и контакторы с обкладками. Установка кенотрона оправдана точностью полученных показаний. Устройство оперативного типа требует установки контроллера.

Величина сопротивления не выше 34 Ома, а проводимость сигнала с коэффициентом 4,2-4,5 Ом. Через модулятор низкой проводимости выполняют подключение USB-порта. Спектральные расширители для схемы берутся импульсного типа.

Важно! Необходимо организовать стабилизацию напряжения, расширитель закрепить рядом с компаратором, который уменьшит тепловые потери.

Модели с резисторами ППР3

Выполнить сборку схемы с этими резисторами допустимо с применением сеточных конденсаторов. Сопротивление ёмкостной цепи Rц возможно до 4 Ом. В сборку на микросхеме ММР20 устанавливают не менее 3 шт. Важно делать проверку проводимости ППР3 до включения схемы.

Устройства с подавлением колебаний

Определение зашумленности сигнала и подавление выполняет отдельный узел. Схемы, включающие в себе такой блок, имеют значения предельной частоты не выше 4 Гц. В этом случае используются аналоговые диоды и микросборки сеточного типа.

Сборка карманного осциллографа на основе «андроида»

Если частота, подлежащая измерениям, лежит в диапазоне 20 кГц (звук слышимости ухом), то используют наушники с микрофоном. Чтобы собрать новый прибор на основе ОС «Андроид», можно обойтись без дополнительных узлов. Из гарнитуры берётся разъём 3,5 мм. К микрофонным контактам припаиваются щупы. Между ними и штекером вставляется коммутатор пределов измерения. Скачивают на телефон приложение «Осциллограф». Сигнал, поступающий на вход микрофона, будет отображаться на экране.

Схема коммутатора пределов измерения

Плюсы и минусы «андроидной» сборки

Недостатков в таком методе больше, чем плюсов. Минусы:

  • не даёт точности измерений;
  • разрешает мерить только высокочастотные сигналы;
  • нельзя померить переходные процессы при постоянном напряжении;
  • подвергается опасности вход гаджета.

Плюсов мало:

  • 20 минут времени на монтаж;
  • сборка несложная.

Трудно назвать эту приставку хорошим измерительным прибором.

Сборка осциллографа из планшета

Смонтировать осциллограф из ноутбука или планшета возможно с помощью приставки Hantek-6022BE-2-20-USB-PC. Планшет используется как монитор. Управление измерениями командой – с экрана или «мышкой».

Приставка Hantek

Программное обеспечение для осциллографа на планшете и андроиде

Если usb осциллограф из звуковой карты изготовлен своими руками, скачивается ПО. Программу качают на «Плей Маркете» или других аналогичных сайтах для скачивания приложений. Подобные программы позволяют не только добиться точности измерений для планшета, но и выполнять нужную калибровку сигнала.

Широкодиапазонная частота с помощью отдельного гаджета

Расширить частотный диапазон позволит применение отдельного устройства. Оно включает в себя преобразователь аналога в цифру. Дальнейшая подача импульсов происходит в цифровом формате. Точность измерений повышается. Выпускается в виде портативного прибора с дисплеем.

Осциллограф из планшета на «Андроид»

При приобретении приставки-осциллографа выбирается ОС не «виндовс», а «андроид». Приставка должна поддерживать опции:

  • вluetooth-канал;
  • передача данных с помощью Wi-Fi.

Это позволит обойтись без контактной привязки гаджета с приставкой.

Bluetooth-канал

У подключения через Bluetooth присутствуют ограничения:

  • у тестируемой частоты граница – 1 МГц;
  • U щупа = 10 В;
  • зона покрытия – 10 м.

Это ограничивает ресурс при применении подключений такого типа.

Передача данных с помощью Wi-Fi

Подключить осциллограф из планшета фирмы Linux или иного производителя допустимо посредством беспроводной сети – wi fi канала. Пакет измерений выдаётся на планшет без промедления и для неограниченного количества участников проекта. Наличие опции записи позволяет работать с информацией в версиях офлайн и онлайн. Дальность соединения выше, чем у Bluetooth.

USB осциллограф своими руками схема

Используя источник 5 В и подключение через шнур usb, можно самостоятельно собрать такую схему.

Схем USB осциллографа

Создание подобных приборов самостоятельно оправдано при измерениях, не требующих точных результатов. Подход к решению вопроса – это использование уже готовой полноценной приставки.

Компания Tektronix выпустила три приложения для осциллографов на базе Android | Пресс-релизы | OSPData — исследования и анализ рынка информационных технологий

Москва, 28 января 2013 года – Компания Tektronix, Inc., ведущий мировой производитель осциллографов, объявила сегодня о выпуске трёх новых осциллографических приложений для смартфонов с операционной системой Android. Эти бесплатные приложения, уже доступные в магазине Google Play, предназначены для дистанционного управления осциллографами, а также для просмотра и анализа сохранённых осциллограмм на мобильных устройствах.

«Создавая эти приложения, мы принимали во внимание огромную популярность смартфонов и планшетных компьютеров в инженерной среде. Данные приложения предоставят нашим заказчикам большую гибкость и удобство при работе с осциллографами, – сказал Майк Флаэрти (Mike Flaherty), руководитель отдела осциллографов компании Tektronix. – Современные реалии таковы, что инженеры часто работают одновременно над несколькими проектами и не могут позволить себе провести весь день у измерительного стенда. Эти первые приложения открывают путь широкому диапазону аналогичных приложений, которые помогут инженерам и техникам не терять время в пути, ожидая коллег перед совещанием или в очередях супермаркетов. Мы считаем, что мобильность открывает огромные возможности, которые помогут нашим заказчикам повысить эффективность своей повседневной работы».

Приложение «Tektronix Oscillo Connect»
После подключения к осциллографу через интернет это приложение может использоваться для дистанционного наблюдения за сигналами и выполнения измерений со смартфона. Приложение позволяет индивидуально выбирать каналы и виды измерений с помощью таких органов управления, как «Пуск/Стоп» и «Однократный запуск». Кроме того, вы можете управлять положением и масштабированием осциллограммы локально на смартфоне, независимо от осциллографа. Приложение можно скачать по ссылке: https://play.google.com/store/apps/details?id=tektronix.oscillo.connect&feature=search_result

Приложение «Tektronix Oscillo Analyzer»
Приложение-анализатор позволяет просматривать поддерживаемые осциллографами Tektronix файлы осциллограмм в формате .CSV и выполнять измерения загруженных осциллограмм даже в удалении от рабочего места, что способствует повышению эффективности работы инженера. После загрузки файлов .CSV в карту памяти устройства с ОС Android, осциллограммы можно изучать с использованием удобных функций прокрутки и масштабирования. Поддерживается максимальная длина записи в 100 000 выборок. Приложение можно скачать по ссылке:
https://play.google.com/store/apps/details?id=tek.Androidscope.UI&feature=search_result

Приложение «Tektronix OscilloTriggevent»
Теперь, выполняя продолжительные измерения, инженерам больше не придется постоянно сидеть рядом с осциллографом или периодически смотреть на его экран. Вместо этого они могут воспользоваться приложением Triggevent, которое позволяет получать уведомления на устройство с ОС Android о заранее определенных событиях, таких как возникновение ошибки или выход измеряемого параметра за допустимые пределы. Приложение можно скачать по ссылке: https://play.google.com/store/apps/details?id=tek.trigger.app&feature=search_result#?t=W10

Вам интересно, что ещё предлагает Tektronix? Следите за нашими новостями в блоге Bandwidth Banter и на странице Tektronix в Twitter, Facebook и ВКонтакте.
О компании Tektronix
Уже более шестидесяти пяти лет компания Tektronix предлагает решения в области контрольно-измерительных и мониторинговых технологий для проектирования, повышения производительности и существенного сокращения времени выпуска изделий на рынок. Tektronix является ведущим поставщиком контрольно-измерительного оборудования для инженеров, занятых в области разработки электронных устройств, производства оборудования и создания передовых технологий. Имея головной офис в г. Бивертон, штат Орегон (США), компания Tektronix обслуживает заказчиков по всему миру и предлагает отмеченные многочисленными наградами техническую поддержку и сервис. Будьте в курсе последних событий: http://www1.tek.com/ru/
# # #
Tektronix является зарегистрированным товарным знаком компании Tektronix, Inc. Любые другие наименования, упомянутые в этой статье, являются знаками обслуживания, товарными знаками или зарегистрированными товарными знаками соответствующих компаний.
Контактная информация:
Наталья Дворяшина
Маркетинг менеджер,
Россия и СНГ
[email protected]
Светлана Тенищева
PR-менеджер
SKC-agency
[email protected]
+7(495) 974-22-62, доб. 1414

Wholesale LOTO USB/ПК осциллограф OSC482M(Android + Windows),50 мс/с частота дискретизации, 20 МГц полос пропускания, для автомобиля, студент, инженер From m.alibaba.com

Продукты LOTO помогут вам решить проблемы ниже:

1: в качестве аппаратного инженера, который осциллограф для того, чтобы выбрать для того, чтобы начать?

2: есть, чтобы поделиться осциллограф с ваши коллеги, какие-либо варианты есть ли у меня?

3: нужно носить тяжелый осциллограф для отладки на месте, что мне делать?

4: разработка электронных проектов дома, нет осциллографа неудобно, что мне делать?

5: традиционный портативными осциллографами стоят дороже, при этом и множество функций, не используются. Нужен мощный и недорогой осциллограф?

6: традиционные осциллографы слишком неуклюжи, чтобы быть настроенными и трудно интегрироваться в ваш проект. Как это решить?

OSC482M предлагает вам альтернативный осциллограф, дешевый и простой в использовании

С OSC482M осциллографом на базе ПК/смартфона вы можете использовать его на компьютере с windows или смартфоне/планшете Android. Каждый раз, когда вам нужен осциллограф, вы можете просто взять его из кармана и подключить к coumputer/smarphone с помощью usb-кабеля, тогда у вас есть полная измерительная система осциллографа.

Помимо OSC482M, у нас есть OSC482, который поддерживает только компьютеры, пользователи могут выбрать по более низкой цене с той же технической производительностью. Если вам нужна другая конфигурация, у нас есть еще больше товаров на ваш выбор.

Давайте взглянем на программное приложение на Windows

Применение сценариев и популяций

На рисунке выше, мы увидим последовательный порт декодирования, X_Y рисунок, переноска для усиления, многоточечный автоматическое измерение, аналоговые входные и логического анализа, печати и БПФ окон прикладного программного обеспечения, И рабочей сцене регистратора данных. Этот продукт рекомендуется для разработки и измерения аппаратных схем, обучающего оборудования, ввода в эксплуатацию на месте, проверки кодировщика, технического обслуживания транспортного средства, автоматизированного инспекционного оборудования, тестирования пульсации питания, проверки солнечной системы.

Он разработан для:

Инженер оборудования

Автоэлектроника

Электронные Geek

Инженер по эксплуатации

Коллега Студенческие

О поддержке смартфона/планшета

OSC482M не поддерживает все виды устройств Android. Клиенты, возможно, потребуется, чтобы проверить их Android телефон/планшет с этим требованиям, или свяжитесь с нами, чтобы узнать есть список поддерживаемых. Обычно, если телефон android поддерживает OTG, он может поддерживать OSC482M.

Характеристики комплектующих и спесификайтонс

8 ~ 13 бит вертикальное разрешение

Модуль расширения

Давайте взглянем на аппаратный интерфейс продукта для расширения: открытый аппаратный интерфейс DE-15 может обеспечить цифровую мощность, а также аналоговую мощность, порты GPIO и аналоговые входные каналы, как показано ниже. Этот интерфейс используется в качестве стандартного доступа для модулей генератора сигналов или модулей логического анализатора. Несмотря на то, что эти два модуля может быть подключи и играй в частого использования, рекомендуется подключить модуль после того, как устройство будет отключен.

Это также может быть Функциональный модуль DIY, как показано на рисунке ниже, а также доступ к устройству через интерфейс DE-15.

Список Пакетов

Вперед, давайте взглянем на список упаковки:

На рисунке показано на форма внешний вид упаковки и внутренние аксессуары, которые могут варьироваться в зависимости от модели по выбору клиента. Конечно, вы также можете выбрать чехол для упаковки и хранения осциллографа и его модулей и аксессуаров, как показано ниже, этот чехол для переноски необходимо приобрести отдельно. Вы можете найти его ссылку в этом магазине.

USB осциллограф и необходимые аксессуары (в том числе модули расширения и стандартными аксессуарами) может отличаться в соответствии с вашими различными покупки:

В: какой диапазон измерения
A: сфера может измерять 5 вольт постоянного тока (с датчиком на X1) и с алюминиевой крышкой, 50В (с датчиком на X10). Если вам нужно измерить более высокое напряжение до 500 в, пожалуйста, приобретите зонд X100 отдельно.
В: Как связаться с технической поддержкой?
A: пожалуйста, свяжитесь с нами по электронной почте, чтобы [email protected] технический отдел будет ответ выслан так быстро, как только возможно.
Вопрос: Сколько времени гарантии?
A: 3-летнюю гарантию на все товары.

Пожалуйста, вниз загрузки бесплатно, мы будем продолжать обновлять программное обеспечение.

Bbs.lotoins.com/support.html

Пожалуйста, пришлите мне сообщение по электронной почте на [email protected] для возникнут какие-либо проблемы, мы ответим вам в кратчайшие возможные сроки.

Служба поддержки клиентов

Пожалуйста, отправьте онлайн-заметку или отправьте электронное письмо [email protected]. Мы обещаем ответить в течение 24 часов.

OscilloPhone: Используйте свой смартфон в качестве осциллографа / генератора сигналов: 14 шагов (с изображениями)

Электронная схема этого проекта состоит из 4 частей:

1. Схема источника питания
2. Входная цепь осциллографа
3 Первая выходная цепь генератора сигналов
4. Вторая выходная цепь генератора сигналов

• Схема источника питания

Для поддержки и обработки синусоидальных сигналов операционные усилители в системе должны питаться асимметричными напряжениями.На весь проект подается напряжение +12 В и -12 В, которые преобразуются в +8 В и -8 В с помощью регулятора положительного напряжения 7808 и регулятора отрицательного напряжения 7908.

Конденсаторы C1, C2 и C3 используются для предотвращения падения напряжения, когда с выхода запрашивается большой ток.

• Входная цепь осциллографа

Фактическая входная цепь осциллографа представляет собой слегка измененную версию схемы чипштейна в его «Предусилителе для осциллографов смартфонов», где я изменил несколько номиналов резистора и конденсаторов.

Сначала конденсатор 1 мкФ блокирует любой вход постоянного тока, а затем потенциометр регулирует затухание сигнала. Если входящий сигнал все еще слишком высокий для входа микрофона телефона, выполняется второе ослабление сигнала на 10, переключая переключатель между низким и высоким диапазоном.

OP-усилитель в буферном режиме с единичным усилением принимает ослабленный сигнал и регулирует цепь с высоким импедансом. Это также помогает обеспечить дополнительную мощность остальной части электронного узла.

Резистор 100 Ом и биполярный светодиод ограничивают напряжение, достигающее телефона, примерно до ± 1.8 В, а также предупредит вас о наличии сигналов выше указанного.

Конденсатор 4,7 мкФ используется для изоляции входа микрофона от постоянного тока на выходе предусилителя, а резистор 1,5 кОм подключен между выходом и землей, чтобы телефон мог распознавать внешний источник.

Если конечный сигнал не слишком велик для телефона и индикатор предупреждения не горит, последний переключатель позволяет подключить телефон к цепи

Я рекомендую посмотреть его руководство, чтобы узнать больше о возможности эта схема!

• Первая выходная цепь генератора сигналов

Первая выходная цепь генератора сигналов использует потенциометр для усиления сигнала, выходящего на аудиовыход телефона, до 11 раз.Усилитель OP не может обеспечить высокий выходной ток этой сборки. Поэтому он предназначен для подачи сигнала в небольшую цепь.

• Вторая выходная цепь генератора сигналов

Второй выход схемы генератора сигналов использует ту же схему, что и выше, для усиления сигнала. Сигнал, генерируемый телефоном, можно усилить до 11 раз с помощью AOP, потенциометра и резисторов. Эта схема также включает в себя силовой каскад (так называемый двухтактный), использующий два силовых транзистора и напряжения, поступающие от регуляторов напряжения.Таким образом, он позволяет питать важные цепи до 2 А, такие как громкоговоритель, аудиоусилитель или даже больше …

Примечание: на этом этапе я включил файл схемы Eagle, если вы хотите внести изменения и улучшения.

Осциллограф для Android с открытым исходным кодом

OsciPrime — Осциллограф для Android с открытым исходным кодом

OsciPrime — это

Android с открытым исходным кодом для высокоскоростного сбора данных , аппаратная платформа и приложение для осциллографа Android .Все уровни проекта — от аппаратного обеспечения до микропрограмм и программного обеспечения — хорошо документированы и очень подробно .

Аппаратный оверлей OsciPrime

Используя USB, оборудование подключается к устройствам Android, поддерживающим USB Host. Вместе с приложением осциллографа OsciPrime Android он превращает планшет или мобильный телефон в высокоскоростную систему сбора данных.

Проект был инициирован в Университете прикладных наук Северо-Западной Швейцарии в 2010 году, где он был удостоен награды за лучшую диссертацию на степень бакалавра технического факультета. С тех пор он был доработан и поддержан Nexus-Computing Switzerland, где создатели работают инженерами.

Программное обеспечение OsciPrime для Android демонстрирует, как работать с высокой пропускной способностью данных, и показывает, как отдать предпочтение встроенному интерфейсу Java для обработки образцов. Приложение OsciPrime для Android можно легко расширить с помощью специальных функций.

Делая оборудование проекта доступным для покупки

, мы отвечаем на запросы многих, кто хотел опробовать осциллограф. Аппаратное обеспечение OsciPrime работает прямо из коробки с Android .

Аппаратное обеспечение состоит из двух частей: аналогового внешнего интерфейса , где сигнал перехватывается и настраивается для аналогово-цифровых преобразователей, и цифрового внешнего интерфейса , где данные количественно оцениваются и подготавливаются для передачи через USB. Ключевыми компонентами являются Xilinx Coolrunner CPLD и микроконтроллер Cypress FX2 .

Упрощенная схема аппаратного обеспечения аналогового и цифрового интерфейса.

Осциллограф

для Android — Скачать бесплатно [Последняя версия + MOD] 2021

Осциллограф

для Android Скриншоты

Скачать и установить APK осциллографа на Android

С другой стороны, для обеспечения бесперебойной работы важно знать, как использовать файл APk или Apk MOD после его загрузки на свое устройство.Файлы APK — это необработанные файлы приложения для Android, похожие на файлы .exe для Windows. APK означает Android Package Kit (сокращенно APK). Это формат файла пакета, используемый операционной системой Android для распространения и установки мобильных приложений.
В 4 простых шагах я покажу вам, как использовать Oscilloscope.apk на вашем телефоне после того, как вы его загрузите.


Шаг 1. Загрузите Oscilloscope.apk на свое устройство

Вы можете сделать это прямо сейчас, используя любое из наших зеркал загрузки ниже.Его 99% гарантированно работает . Если вы загружаете apk на компьютер, обязательно переместите его на свое устройство Android.


Шаг 2. Разрешите сторонние приложения на вашем устройстве.

Чтобы установить Oscilloscope.apk, необходимо убедиться, что сторонние приложения в настоящее время включены в качестве источника установки. Просто перейдите в меню > Настройки> Безопасность> и отметьте Неизвестные источники , чтобы разрешить вашему телефону устанавливать приложения из источников, отличных от Google Play Store.
В Android 8.0 Oreo вместо того, чтобы проверять глобальные настройки, разрешающие установку из неизвестных источников, вам будет предложено разрешить вашему браузеру или файловому менеджеру установить APK-файлы при первой попытке.


Шаг 3. Перейдите в папку с файловым менеджером или в браузере

Теперь вам нужно найти файл Oscilloscope.apk, который вы только что загрузили.
Если вы предпочитаете, вы также можете загрузить приложение для управления файлами здесь , чтобы вы могли легко находить файлы на своем устройстве Android.
Как только вы найдете файл Oscilloscope.apk, щелкните его, и он запустит обычный процесс установки. При появлении запроса нажмите «Да» . Однако обязательно прочтите все подсказки на экране.


Шаг 4: наслаждайтесь
Осциллограф

установлен на ваше устройство. Наслаждаться!


Безопасны ли файлы APK?

Не обращайте внимания на слухи или сайты, которые говорят об обратном. Файлы APK, как правило, так же безопасны, как и файлы .exe для ПК для Windows, поэтому самое важное, что следует отметить, — это то, что вы всегда должны загружать их с надежных сайтов.Обычно вам не о чем беспокоиться, поскольку мы предоставили некоторые из самых безопасных сайтов в наших зеркалах загрузки Apk ниже.

Спасибо, что прочитали это руководство. Загрузите ваше приложение ниже!

Осциллограф

v2.6.3 APK Скачать Зеркала

В iTunes: $ 9,99 В iTunes

Зеркала: Скачать для Android

Что нового в Oscilloscope v2.6,3


  • Дата выпуска: 02.11.2018
  • Текущая версия: 2.6.3
  • Размер файла: 7,54 МБ
  • Разработчик: ONYX Apps
  • Совместимость: Требуется iOS 12.0 или новее. или Android KitKat 4.4, Lollipop 5.0, Marshmallow 6.0, Nougat 7.0, Oreo 8.0, Android P 9.0 или новее

«Я использую это для аналоговых и аудио измерений. Подключите адаптер Apple USB и стерео аналого-цифровой преобразователь за 40 долларов, доступный в Интернете, и мой iPad станет как O’Scope за 300 долларов». -тимаут- Приложение «Осциллограф» отлично подходит для анализа сигналов звукового диапазона или изучения основ измерения с помощью осциллографа. Интерфейс включает в себя множество стандартных элементов управления осциллографа, таких как запуск, время и напряжение на деление, курсоры измерения сигнала и многое другое.Приложение включает в себя генератор сигналов (функций), способный генерировать синусоидальные, квадратные, треугольные и пилообразные сигналы с частотой до 22 кГц. Поддерживается калибровка по внешнему опорному сигналу, что гарантирует точность измерений. Вход может быть получен через встроенный микрофон или внешний микрофон / датчик, подключенный к разъему для гарнитуры. Для достижения наилучших результатов используйте внешний аудиоинтерфейс, подключенный к док-станции вашего устройства. Это позволяет подключать стандартное аудиооборудование, а также использовать двухканальный вход.Также можно подключить щупы осциллографа (с помощью разъема BNC). При подаче внешних сигналов через датчики необходимо следить за тем, чтобы напряжение переменного тока не превышало 1 В. В настоящее время iDevices поддерживает только вход переменного тока. Актуальную информацию о подаче сигналов и поддерживаемых в настоящее время аудиоинтерфейсах см. На сайте http://oa.onyx3.com. Основные характеристики: ● Отображение формы сигнала в реальном времени (60 кадров в секунду) ● Режимы срабатывания: нормальный, автоматический, одиночный. ● Установите уровень запуска и время до запуска. ● Двухканальный генератор сигналов. ● Калибровка опорного сигнала ● Функция паузы, чтобы сделать снимок экрана. ● Экспорт кривых в виде текстового файла для дальнейшего анализа. ● Измерение данных сигнала с помощью курсоров. ● С помощью пальца на экране установите напряжение и временную развертку. ● Дважды коснитесь экрана, чтобы войти в режим черной панели. ● Три цветовые темы на выбор. ● Режим XY для просмотра фигур Лиссажу. ● Частотный диапазон 20–22 кГц. ● iPhone X ready

Apk Mirror 1: : Скачать APK

Завершите основные функции осциллографа с помощью этих лучших приложений

Осциллограф — это устройство, которое используется для просмотра колебаний электрического напряжения или тока посредством отображения на экране графика формы сигнала.Наиболее распространенный тип осциллографов используется в больницах как средство отслеживания частоты сердечных сокращений пациента. Однако осциллограф может быть больше, чем дорогое медицинское оборудование. Ваш собственный телефон можно использовать как один, как и приложения для фармацевтов, которые становятся популярными. Если вам интересно узнать, как превратить свой телефон в осциллограф, ознакомьтесь с основными доступными приложениями ниже.

Функции осциллографа

Но сначала, прежде чем загружать какие-либо приложения или программы для осциллографа, вам необходимо выяснить, будет ли оно удовлетворять вашим требованиям.Очевидно, что если вам нужна помощь с hootsuite, добавляя потоки хэштегов, осциллограф не будет очень полезен. Для чего можно использовать осциллограф? Все приложения поддерживают некоторые основные функции осциллографа. Вы можете использовать осциллограф для выборки и запуска. Выборка относится к процессу преобразования частей входного сигнала в дискретные электрические значения. Это делается для хранения, обработки и отображения. Запуск — это процесс стабилизации и отображения повторяющихся сигналов.Запуск по одному импульсу и запуск по фронту — это два распространенных типа управления запуском, которые может выполнять ваш осциллограф. Теперь, когда вы знаете, что вы можете делать с приложениями, пора взглянуть на то, какие из доступных приложений для осциллографов являются лучшими.

Звуковой луч

Soundbeam — это приложение для осциллографа, доступное в магазине приложений iTunes. Он имеет рейтинг 4,5 звезды по мнению более 100 пользователей. Приложение разработано таким образом, чтобы им было удобно делиться. Пользователи могут записывать образцы электрических волн из своего объемного звука DTS с 15-секундными интервалами.Если вы выберете запись, Soundbeam автоматически преобразует запись в видеоформат. Одним из недостатков этого приложения для осциллографа является ограниченный частотный диапазон. Осциллограф Soundbeam не слышит ничего ниже 100 Гц. Это означает, что приложение не будет улавливать очень низкие звуки низких частот или суб-низкие частоты. Однако многие пользователи считают Soundbeam забавным приложением, которое стоит $ 0,99 цента! Если вы ищете приложение, которое позволит вам записывать и обмениваться звуками и изображениями их сигналов, рассмотрите возможность тестирования Soundbeam.

Осциллограф ONYX

ONYX Apps разработали приложение для осциллографа, которое можно использовать на вашем телефоне или планшете. Он совместим только с iOS. Так что, к сожалению, пользователям Android придется воспользоваться помощью Geek Squad, чтобы найти свой осциллограф в другом месте. Однако осциллограф ONYX — отличный вариант, если у вас есть доступ к устройству Apple. Это приложение для осциллографа позволяет отображать осциллограммы в реальном времени. Вы можете видеть волны в том виде, в каком они происходят на самом деле. Вы также можете приостановить приложение, чтобы закрыть определенную часть графика.Кроме того, если вас интересует аспект дизайна, приложение ONYX предлагает на выбор три цветовые темы. В настоящее время приложение стоит 4,99 доллара США. Однако оно того стоит. В отличие от приложения Soundbeam, осциллограф ONYX может улавливать звуки с частотой до 22 Гц. К сожалению, видеозаписи пока нет. Взвесьте все «за» и «против» этого приложения для осциллографа и посмотрите, подходит ли вам ONYX.

Осциллограф с физикой

Rytech

Rytech Apps разработали осциллограф с физическими характеристиками для пользователей, которым нужен простой создатель графа звуковых волн.Чтобы увидеть, как электричество оживает, просто включите приложение и наблюдайте, как оно улавливает волновые узоры. Несмотря на простоту, это приложение не является самым популярным. Его рассмотрели всего десять пользователей, и ни один из них не получил более 4 звезд, в отличие от недавних обзоров Windows 10. Однако, если вы ищете что-то простое в использовании без лишних излишеств, этот осциллограф Rytech может стоить того.

Осциллограф

XYZ

Пользователи

Android тоже могут повеселиться с осциллографами.XYZ-Apps разработали свое приложение для осциллографов для GooglePlay. Приложение имеет оценку 4,1 сотен пользователей. 662 человека в отзывах даже посчитали, что он заслуживает полных 5 звезд. Один пользователь назвал использование этого приложения «научным приключением». Приложение XYZ имеет регулируемое усиление и частоту. Вы можете видеть и контролировать, как ввод звука работает с вашим телефоном. Если у вас есть Android, и вы хотите поиграть с осциллографом, это бесплатное приложение — идеальный выбор.

Для более сложных нужд

Если простое приложение для осциллографа не обладает всеми необходимыми функциями, рассмотрите вариант осциллографа от Keysight Technologies.Осциллографы, производимые этой компанией, используются всеми ведущими инженерами, включая тех, кто разработал приложение Bumtop, помогая им быстрее выводить свои продукты на рынок и позволяя им создавать продукты высочайшего качества с гарантированно точными измерениями. Если у вас есть более сложные потребности в осциллографе, рассмотрите более высокотехнологичное и точное решение от Keysight Technologies.

Осциллограф другого типа

Осциллограф — это также название компании, занимающейся производством и распространением музыки и фильмов.Компания, получившая название Oscilloscope Laboratories, имеет три подразделения. Первая — это O-Scope Productions, которая производит фильмы и проекты в среде интернет-вещания. Следующее, O-Scope Pictures фокусируется на кинопрокате для продакшн-проектов. Третий дивизион еще не назван, но посвящен производству музыки. Если вас интересуют фильмы, это может быть интересная компания. Однако, если вы ищете продавца осциллографов, Oscilloscope Laboratories не поможет вам, несмотря на то, что может означать название.

Осциллографы

невероятно полезны для врачей и инженеров. Они необходимы для мониторинга частоты сердечных сокращений и электрических токов, как те, которые демонстрируются в WebTV. Однако осциллографы можно использовать и для развлечения! Загрузите одно из указанных выше приложений. Вы можете увидеть, как движется музыка, посмотреть, как ежедневные шумы влияют на график, и изучить основы измерения с помощью осциллографа. Если вы пробовали какое-либо из этих приложений, указанных выше, дайте нам знать, что вы думаете, в комментариях.

Фото с сайта https://lh5.ggpht.com/qom1hjpLMOZEL3XaCim1V4aZfFu7sgXjklHjCjnQxbCTjCj36cn3DVP2JOcarQ0U51hb=h900

Приложение «Осциллограф

» теперь доступно для устройств Android

Они снова в новостях! Марсоход НАСА Perseverance и марсианский вертолет Ingenuity снова попали в заголовки газет.Этот дуэт автономных роботов привлек много внимания своими замечательными подвигами, начиная с удивительной посадки в кратере Джезеро, а теперь и с полетов изобретательности по марсианскому ландшафту. На момент написания этой статьи Ingenuity выполнила все свои основные задачи в течение первых трех полетов. В результате ему разрешили выполнять вылеты, выходящие за рамки его первоначальных задач.

Расширенные миссии Ingenuity включают разведку, стереоизображение и цифровые карты высот. Представитель сказал: «Это обеспечит перспективу, которую может дать только воздушное измерение.«Эта комбинация наземного вездехода и летающего беспилотника имеет множество применений для инспекции подстанций и робототехники для обеспечения безопасности. Представьте себе возможность использовать LiDAR, инфракрасные и другие технологии сверху и снизу для проверки оборудования подстанции.

Возможности автономных дронов и вездеходов безграничны, чтобы работать в качестве инспекционной группы сверху и на земле на подстанции, поэтому я решил копнуть глубже. Я наткнулся на интересную информацию о роботах для подстанций.Я писал на эту тему не так давно, но в Интернете всегда можно найти что-то интересное. Один интересный лакомый кусочек пришел от маркетинговой группы.

Группа сообщила, что мировой рынок роботов для инспекции подстанций становится все более развивающейся технологией. В его отчете говорится, что 2020 год стал годом роста, когда владельцы подстанций потратили около 174 миллионов долларов США на роботизированные инспекционные устройства. Согласно прогнозам, в следующие пять лет мировые расходы составят около 294 миллионов долларов.

Найдите робота

Еще одним всплывшим на экран сообщением был отчет National Grid, появившийся в T&D World ранее в этом году (https://tdworld.com/21152823). National Grid изучает робототехнику подстанций. Он исследует Boston Dynamic’s Spot, четвероногого робота на их преобразовательной станции HVDC (постоянный ток высокого напряжения) мощностью 2000 мегаватт (МВт). Хм, роботы и HVDC — две мои любимые вещи в одном месте. Это нужно вникнуть глубже.

Согласно отчету, «Найдите собаку-робота в блестящей желтой шубе с кривыми ногами, а на голове у нее зум-камера». National Grid использует Spot для проведения критических проверок безопасности на высоковольтных распределительных устройствах объекта. Робот оснащен камерой панорамирования / наклона / масштабирования с 30-кратным оптическим зумом с высоким разрешением и инфракрасной (ИК) камерой для обнаружения признаков потенциальных проблем. Также есть LiDAR для измерения расстояний.

До сих пор помню свой первый визит на преобразовательную станцию ​​Sandy Pond.Я был членом группы пользователей HVDC компании ABB (ныне Hitachi ABB). Один год наше ежегодное собрание проводилось в Бостоне, недалеко от Сэнди Понд, который был одним из новейших объектов HVDC. Как производитель, ABB организовала однодневную поездку в Sandy Pond. Оно было огромным и включало распределительное устройство постоянного тока на 450 кВ (киловольт), распределительное устройство переменного тока на 345 кВ и пятиэтажное здание, в котором находился вентильный зал и связанные с ним вспомогательные функции.

Любой, кто когда-либо работал на преобразовательной подстанции HVDC, может сказать вам, что существует безумное количество оборудования, которое требует постоянного контроля и проверки.National Grid упомянул одну задачу, которая привлекла мое внимание. Он хотел использовать Spot в клапанном зале Sandy Pond для проверки на утечки воды и горячие точки.

Для этого National Grid пришлось провести обширные исследования влияния электрических полей на электронику робота и влияния робота на чувствительные тиристоры. Все его испытания прошли успешно, и Споту разрешили находиться в зале с запитанными клапанами, который, по словам National Grid, был тем местом, где робот действительно доказал свою ценность.

Арматурный зал под напряжением — это сильно электрифицированная зона, и, как правило, люди не допускаются внутрь во время работы. Я несколько раз бывал внутри вентильных залов, находящихся под напряжением, с инфракрасной камерой в поисках горячих точек, и это никогда не было комфортным опытом. Намного предпочтительнее использовать для такой работы робота.

Отправляя Спот внутрь арматурного цеха, находящегося под напряжением, технические специалисты могли проводить визуальные и тепловые осмотры за пределами арматурного цеха. Они могли сразу определить, нужны ли работы по техническому обслуживанию или ремонту и где они нужны.Вдобавок они знали, какие детали нужно заказывать. Эта расширенная проверка предоставила информацию, которая позволила бы сократить время следующего простоя для обслуживания, что является огромным плюсом при работе с критически важными элементами сети. Не могу дождаться, чтобы увидеть, как все будет развиваться по мере того, как все больше предприятий будут использовать этих роботов!

Генератор функций на базе смартфона Android | Полный проект DIY

Смартфоны

Android быстро становятся популярными в сфере образования. Некоторые из них даже могут использоваться в качестве генераторов сигналов или функций.Доступные на рынке громоздкие генераторы сигналов дороги и сложны в эксплуатации.

Смартфоны Android

можно использовать в качестве генераторов сигналов для выполнения базовых задач. Генераторы функций на базе Android не так продвинуты, как автономные генераторы функций, но это хороший вариант для базовых приложений.

Выход этого функционального генератора на базе Android находится в диапазоне сигналов звуковой частоты (20 Гц — 20 000 Гц), доступных на порте вывода звука мобильных телефонов. У большинства мобильных телефонов есть 3 штуки.Выходные порты аудиоразъема 5 мм. Вы можете использовать аудиокабель с аудиоразъемом между мобильным телефоном и внешними устройствами или любыми другими приложениями.

Сигналы также могут быть усилены с помощью подходящего усилителя, если требуется, для взаимодействия с другими устройствами. При взаимодействии с внешними устройствами необходимо использовать соответствующую схему защиты, чтобы предотвратить повреждение смартфона.

Генератор функций на базе Android

Смартфоны

Android могут генерировать сигналы и тоны диапазона звуковых частот.Аппаратное обеспечение цифровой обработки сигналов (DSP), доступное на смартфонах Android, можно использовать в качестве генератора функций, но с некоторыми ограничениями.

Функции, доступные в генераторе функций на базе смартфона, включают прямоугольную волну, синусоидальную волну, треугольную форму волны, пилообразную волну и поддерживаемый частотный диапазон от 20 Гц до 20 000 Гц. Сигналы, сгенерированные с помощью смартфона Android, можно проверить с помощью цифрового запоминающего осциллографа (DSO) и программного обеспечения CRO на базе Windows (Zelscope).

Требования к генерации функций

  1. Смартфон Android
  2. Доступ в Интернет для загрузки приложений из Play Store
  3. Одно из следующих приложений: Function Generator, Frequency Generator, Tone Generator, Sound Generator и Impulse — все это доступно для бесплатной загрузки в Play Store.

Требования к испытаниям

  1. DSO
  2. Программное обеспечение CRO на базе Windows
  3. Звуковая карта USB
  4. Аудиокабель для подключения к ПК
  5. Кабель AUX для подключения к DSO

Приложение Function Generator, установленное на смартфоне Android вместе с аудио и кабелем типа «крокодил» для подключения к DSO, показано на рис.1.

Рис.1: Приложение Function Generator, установленное на смартфоне Android вместе с кабелями типа «крокодил»

Шаги по генерации сигнала

Приложение «Генератор функций»

Загрузите приложение Function Generator от Keuwlsoft из Play Store и установите его на свой смартфон. Приложение Function Generator, работающее на телефоне, показано на рис. 2.

Рис. 2: Приложение «Генератор функций»
  1. Выберите канал для сигнала (Ch2 или Ch3).
  2. Выберите форму сигнала, например синус, треугольник или квадрат.Выберите Ch2 (канал) и синусоиду (форму волны), как показано на рис. 3.
  3. Выберите блок FREQ и отрегулируйте частоту с помощью ползунка или текстового поля ввода.
  4. Выберите ВЫХОД в разделе ВЫХОД, как показано на рис. 4.
  5. Выходной сигнал соответствующей функции будет доступен на аудиовыходе мобильного телефона. Вы сможете услышать частотный звук в громкоговорителе вашего телефона или наушников, если они подключены к телефону.
  6. Вы можете использовать аудиоразъем 3,5 мм на аудиовыходе мобильного телефона для подключения к внешнему устройству, как упоминалось выше.
  7. Вы можете добавить шум к сгенерированному сигналу.
  8. Также доступны опции для модуляции формы сигнала с использованием FM или AM, как показано на рис. 5.
  9. VOL используется для увеличения или уменьшения громкости в секции OUT.
  10. Вы можете указать диапазон выходного сигнала, используя опции START и STOP в разделе SWEEP. Ползунок можно использовать для изменения режима в настройках SWEEP.

АМ-сигнал амплитудно-модулированного синусоидального сигнала на DSO показан на рис. 6.

Инжир.3: Выберите канал и форму волны Рис. 4: Выберите OUT для выходного сигнала Рис. 5: Модуляция FM и AM Рис. 6: AM-сигнал амплитудно-модулированной синусоиды, наблюдаемый на осциллографе

Sound Generator app

Приложение

Sound Generator (от Alok Mandavgane) — еще один вариант для сигналов пилообразной, прямоугольной, треугольной и синусоидальной формы. В этом приложении также доступна опция генерации белого шума. Выход доступен через громкоговоритель телефона.

Приложение имеет простой и понятный интерфейс.Ползунки регулировки частоты и громкости расположены вверху приложения, а настройки типа функции — внизу, как показано на рис. 7.

Рис. 7. Прямоугольный сигнал 522 Гц с использованием приложения Sound Generator

Он поддерживает диапазон сигналов от 20 Гц до 20 000 Гц. Выберите частоту и нажмите кнопку включения / выключения, чтобы активировать сигнал, а затем выберите тип волновой синусоиды, прямоугольной волны и так далее. Прямоугольный сигнал частотой 522 Гц, генерируемый с помощью приложения Sound Generator, показан на рис. 7.

Проверка сигналов на DSO

Сигналы

можно тестировать или анализировать с помощью автономного цифрового осциллографа или программного обеспечения осциллографа на базе ПК.Следуйте инструкциям, приведенным ниже, для тестирования сигналов на DSO. Соединения с DSO показаны на рис. 8.

Рис. 8: DSO, используемый для наблюдения за выходом генератора сигналов из приложения Android

. Подключите DSO к разъему 3,5 мм телефона Android с помощью подходящих кабелей (вспомогательный и «крокодил»).

  1. Проверьте значения и формы сигналов на DSO.
    2. Синусоидальный сигнал
  2. 440 Гц и прямоугольный сигнал 537 Гц, генерируемый приложением Signal Generator, наблюдаемый на DSO, показаны на рисунках 9 и 10 соответственно.(Обратите внимание, что вспомогательный кабель с разъемом 3,5 мм может вызывать некоторые искажения сигналов на DSO.) Рис.9: синусоидальный выходной сигнал 440 Гц, наблюдаемый на осциллографе

    Рис.10: прямоугольный выходной сигнал 537 Гц, наблюдаемый на осциллографе

Тестирование сигналов на ПК

Вы также можете использовать программное обеспечение CRO для ПК, такое как Zelscope Demo Version, для анализа сгенерированных сигналов, упомянутых выше. Значения частотных сигналов и формы сигналов получены с помощью программного обеспечения Zelscope.

В этом случае используется звуковая карта USB, поскольку она сводит к минимуму любое повреждение внутренней звуковой карты ПК при подаче сигнала высокого значения.В этом программном обеспечении также доступны параметры для сохранения изображений сигналов и текстовых значений.

Подключите аудиоразъем от выходного порта мобильного телефона к порту микрофона портативного компьютера / ПК. Если форма волны не получается в программном обеспечении Zelscope, отрегулируйте настройки микрофона на ПК.

Анализ синусоидального сигнала 440 Гц

Выходной сигнал с разъема 3,5 мм смартфона Android передается на ПК через звуковую карту USB. Синусоидальный сигнал 440 Гц, сгенерированный в приложении для Android, который будет анализироваться в Zelscope, показан на рис.11.

Рис. 11: Синусоидальный сигнал 440 Гц

Синусоидальный сигнал 440 Гц, протестированный с помощью программного обеспечения Zelscope, показан на Рис. 12.

Рис. 12: Частота, полученная с помощью программного обеспечения Zelscope

Анализ прямоугольного сигнала 440 Гц

Аналогичным образом прямоугольный сигнал 440 Гц, генерируемый с помощью приложения для Android, и его соответствующая частота в программном обеспечении Zelscope показаны на рис. 13.

Рис. 13: Прямоугольный сигнал, полученный с помощью программного обеспечения Zelscope

. Шум, генерируемый программным обеспечением для ПК, меньше, чем наблюдаемый на DSO.Его можно минимизировать, используя хороший источник аудиосигнала и качественный кабель.

Осторожно

Используйте соответствующую схему защиты при подключении смартфона Android к ПК для приложения Function Generator. Рекомендуется использовать звуковую карту USB вместо прямого подключения аудиовыхода смартфона к микрофонному / аудиовходу ПК или ноутбука.

Мадхурам Мишра преследует ME (цифровая связь) из NITTTR, Бхопал. Он проявляет большой интерес к схемотехнике и платам Arduino.

(PDF) ВСТРОЕННЫЙ ПОРТАТИВНЫЙ ОСЦИЛЛОСКОП BLUETOOTH

— 104 —

Исследовательский симпозиум SAITM по инженерным достижениям 2013

(SAITM — RSEA 2013)

подключен к входной цепи. Максимальный допустимый диапазон напряжения

для входной цепи составляет

33 Впик. Напряжение выше этого будет регулироваться на уровне

заявленного максимума. Если требуется более высокое напряжение для ввода

, можно использовать пробник с простым резистивным делителем

или пробник высокого напряжения.В качестве защитных механизмов

используются стабилитрон

переменного тока и защита с зажимом Шоттки

.

2.2. Ограничения скорости передачи данных Bluetooth

В результате проведенного исследования было обнаружено, что скорость передачи данных

2 Мбит / с [2] недостижима с существующими программными стеками

, реализованными на контроллере модуля

. Поэтому подход

, предложенный для полного использования полосы пропускания Bluetooth

, заключался в использовании модуля в режиме интерфейса контроллера хоста

(HCI) [2].

Стандартный режим относится к встроенному стеку

, работающему на модуле Bluetooth. В режиме HCI

встроенный стек игнорируется, а модуль

переведен в состояние, которое запускает основную полосу частот Bluetooth.

Следовательно, стек Bluetooth отсутствует в модуле

, поэтому его необходимо реализовать на интерфейсном хост-процессоре

. Таким образом, модуль

используется в качестве радиомодуля, выполняя функции нижнего уровня MAC

, в то время как стек приложений запускает

на главном процессоре.Аппаратный интерфейс

между хост-процессором и модулем

может быть либо UART, либо USB. Преимущество режима HCI

заключается в том, что он позволяет получить максимальную пропускную способность

, а также реализовать настраиваемые профили

на модуле Bluetooth.

2.3. Проблемы с режимом HCI

Однако из-за нехватки ресурсов

существуют практические проблемы, связанные с реализацией режима HCI

. Требуется быть зарегистрированным разработчиком

у производителя микросхемы модуля Bluetooth

, а также иметь документацию и поддержку

о том, как получить доступ к уровню HCI.

Реализация стека Bluetooth — это сложный процесс

, для которого требуется мощный микроконтроллер

высокого класса со сложной прошивкой и конструкцией оборудования

. Устройство Android

обменивается данными на уровне RFCOMM [3], используя

профиль SPP, но в режиме HCI ему придется

работать на нижних уровнях основной полосы частот. Поддержка

, доступная в настоящее время для такого подхода в

Android, недостаточна.

2.4. Альтернативный подход

Был выбран широко распространенный и более надежный модуль Bluetooth

RN42 от Roving Networks. Модуль

использовался в нормальном режиме из-за высокого уровня сложности

, задействованного в режиме HCI. С

стандартной прошивкой, имеющей стек Bluetooth

на борту (профиль последовательного порта), пропускная способность

240 кбит / с [2] может быть достигнута в ведомом режиме.

2.5. Основные характеристики встроенного устройства Bluetooth

o Количество входных каналов: 2

o Пропускная способность: 2.5 кГц (двухканальный режим) и 5 ​​

кГц (одноканальный режим)

o Диапазон входного напряжения: от -16,5 В до +16,5 В с датчиком

1: 1

o Частота дискретизации: 10 кГц (двухканальный

) и 20 кГц (одноканальный режим)

2.6. Приложение Android

Приложение Android разработано на основе

пакета разработки программного обеспечения (SDK) Android

2.2 Froyo OS, API (интерфейс прикладной программы

) уровня 8.

Устройство Android, используемое для тестирования приложения

, представляет собой смартфон Samsung Galaxy Y (GT-S5360)

с ОС Android 2.3.5 Gingerbread,

с процессором 832 МГц и 290 МБ оперативной памяти.

Смартфон имеет 3,0-дюймовый ЖК-экран QVGA 240×320

с Bluetooth v3.0 + HS (High Speed). Это

— один из самых дешевых смартфонов на базе Android

, доступных на рынке на сегодняшний день.

Похожие записи

21.11.2024 0

Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании

19.11.2024 0

Новорожденный какает слизью: причины появления слизи в кале грудничка

19.11.2024 0

Гемангиома у новорожденных: причины, виды, лечение и профилактика

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
