Как выбрать подходящий осциллограф для радиолюбителя. Какие характеристики важны при выборе. Обзор 7 лучших моделей осциллографов разных ценовых категорий. Советы по использованию осциллографа в радиолюбительской практике.
Зачем радиолюбителю нужен осциллограф
Осциллограф — один из важнейших инструментов в арсенале радиолюбителя. Этот прибор позволяет визуализировать электрические сигналы и проводить их подробный анализ. Вот основные задачи, которые помогает решать осциллограф:
- Измерение амплитуды, частоты и формы сигналов
- Настройка и отладка радиоэлектронных устройств
- Поиск неисправностей в схемах
- Анализ модулированных сигналов
- Измерение фазовых сдвигов и временных интервалов
- Наблюдение переходных процессов
Без осциллографа радиолюбителю очень сложно понять, что происходит в разрабатываемой или ремонтируемой схеме. Этот прибор позволяет буквально «увидеть» работу электроники.
Ключевые характеристики осциллографов для радиолюбителей
При выборе осциллографа для радиолюбительской практики важно обращать внимание на следующие параметры:
Полоса пропускания
Определяет максимальную частоту сигнала, которую может корректно отобразить осциллограф. Для большинства радиолюбительских задач достаточно 50-100 МГц. Для работы с высокочастотными схемами может потребоваться 200 МГц и более.
Частота дискретизации
Влияет на точность отображения формы сигнала. Должна быть как минимум в 2,5 раза выше максимальной частоты исследуемого сигнала. Для радиолюбительских целей обычно достаточно 1 ГГц.
Количество каналов
Позволяет одновременно наблюдать несколько сигналов. Для базовых задач хватит 2 каналов, но 4 канала дают больше возможностей.
Глубина памяти
Определяет, какой временной интервал сигнала можно захватить на максимальной частоте дискретизации. Чем больше, тем лучше. Желательно от 1 Мб на канал.
Режимы синхронизации
Расширенные возможности синхронизации (по фронту, длительности импульса, логическому состоянию и т.д.) упрощают захват нужных участков сигнала.
Обзор лучших моделей осциллографов для радиолюбителей
1. Rigol DS1054Z
Популярный 4-канальный осциллограф начального уровня с отличным соотношением цена/возможности.
- Полоса пропускания: 50 МГц
- Частота дискретизации: 1 ГГц
- Глубина памяти: 24 Мб
- 4 канала
- 7-дюймовый дисплей
Отлично подходит начинающим радиолюбителям. Имеет интуитивно понятный интерфейс и широкие возможности анализа сигналов.
2. Siglent SDS1104X-E
Мощный 4-канальный осциллограф с расширенным функционалом для продвинутых пользователей.
- Полоса пропускания: 100 МГц
- Частота дискретизации: 1 ГГц
- Глубина памяти: 14 Мб
- 4 канала
- Декодирование последовательных протоколов
Позволяет проводить глубокий анализ сложных сигналов. Имеет возможность управления по Wi-Fi.
3. Hantek DSO5102P
Бюджетный 2-канальный осциллограф с базовым функционалом.
- Полоса пропускания: 100 МГц
- Частота дискретизации: 1 ГГц
- Глубина памяти: 40K
- 2 канала
- Компактные размеры
Оптимальный выбор для начинающих радиолюбителей с ограниченным бюджетом. Позволяет решать базовые задачи.
4. OWON SDS1102
Надежный 2-канальный осциллограф среднего уровня.
- Полоса пропускания: 100 МГц
- Частота дискретизации: 1 ГГц
- Глубина памяти: 10 Мб
- 2 канала
- Встроенный генератор сигналов
Сочетает хорошие технические характеристики с удобством использования. Встроенный генератор расширяет возможности.
5. Keysight DSOX1102G
Профессиональный 2-канальный осциллограф высокого класса.
- Полоса пропускания: 100 МГц
- Частота дискретизации: 2 ГГц
- Глубина памяти: 1 Мб
- 2 канала
- Расширенные возможности анализа
Обеспечивает высокую точность измерений. Подходит для серьезных исследовательских задач.
6. Tektronix TBS1052B
Классический 2-канальный осциллограф от известного производителя.
- Полоса пропускания: 50 МГц
- Частота дискретизации: 1 ГГц
- Глубина памяти: 2,5K
- 2 канала
- Простой интерфейс
Надежный прибор с понятным управлением. Хороший выбор для обучения и базовых измерений.
7. ADS1013D
Портативный USB-осциллограф для работы с компьютером.
- Полоса пропускания: 100 МГц
- Частота дискретизации: 1 ГГц
- Глубина памяти: 64K
- 2 канала
- Компактные размеры
Удобен для выездной работы и диагностики. Не требует отдельного питания.
Как правильно использовать осциллограф в радиолюбительской практике
Чтобы эффективно применять осциллограф, радиолюбителю важно освоить следующие базовые навыки:
- Правильное подключение пробников к исследуемой схеме
- Настройка вертикальной и горизонтальной развертки
- Выбор оптимального режима синхронизации
- Использование курсорных измерений
- Сохранение и анализ осциллограмм
Начинать работу с осциллографом лучше с простых задач — измерения напряжения и частоты сигналов, наблюдения формы сигналов. Постепенно можно переходить к более сложным измерениям — анализу искажений, измерению временных интервалов, декодированию цифровых сигналов.
Выбор осциллографа под конкретные задачи
При выборе осциллографа важно учитывать специфику ваших радиолюбительских проектов:
- Для работы с аудиосхемами достаточно полосы 20-50 МГц
- Для цифровых схем желательна полоса от 100 МГц
- Для ВЧ-схем может потребоваться полоса 200 МГц и выше
- Для длительного наблюдения сигналов важна большая глубина памяти
- Для сложного анализа полезны расширенные математические функции
Не стоит переплачивать за избыточный функционал, но и экономить на ключевых характеристиках не рекомендуется. Оптимально выбрать модель с небольшим запасом по возможностям.
Заключение
Осциллограф — незаменимый инструмент для радиолюбителя, позволяющий глубже понять работу электронных схем. При грамотном выборе и использовании он значительно расширяет возможности для творчества и экспериментов в области радиоэлектроники. Надеемся, наш обзор поможет вам подобрать оптимальную модель осциллографа для ваших задач.
Выбираем бюджетный карманный осциллограф / Хабр
Приветствую!
Добавляю небольшую статью на тему выбора домашнего компактного осциллографа начального уровня для работы и хобби.
Почему речь пойдет про карманные и компактные — потому что это самые бюджетные варианты. Настольные осциллографы – это более громоздкие, функциональные устройства, и, как правило, достаточно дорогие модели ($200-400 и дороже) на 4 канала со множеством функций.
Итак, основные технические характеристики карманных осциллографов — это рабочая полоса, которая измеряется в МГц, а также частота дискретизации, которая напрямую влияет на качество измерений.
В статье постараюсь описать осциллографы, которые лично были в руках и дать небольшие плюсы и минусы данных моделей.
Начальный вариант, через который прошли многие радиолюбители — это осциллограф на базе микроконтроллера ATmega, на Али есть множество вариантов, в том числе для самостоятельной сборки, например, DSO138.
Его развитие на базе микроконтроллера STM32 называется DSO150.
Осциллограф DSO150 — это неплохой осциллограф для радиолюбителя начального уровня. В комплекте есть щуп Р6020. Сам осциллограф имеет полосу около 200кГц. Построен на базе STM32, АЦП до 1М семплов. Хороший вариант для проверки простых блоков питания (ШИМ) и аудиотрактов. Подойдет для начинающих, например, для исследования звуковых сигналов (настройке усилителя и т.п.). Из минусов отмечу невозможность сохранить картинку осциллограммы, а также небольшую полосу пропускания.
Технические характеристики:
- Частота выборки в режиме реального времени: 1 Мвыб/с
- Аналоговая полоса пропускания: 0 — 200 кГц
- Диапазон чувствительности: 5 – 20 мВ/дел
- Максимальное входное напряжение: 50 В макс. (1х щуп)
- Временной диапазон развёртки: 500с/дел– 10 мкc/дел
При желании можно найти еще дешевле не распаянный вариант.
Подойдет для обучения пайки «со смыслом».
Но хобби быстро прошло, перешел к серьезным моделям.
В начале 2018 года попался один из популярных вариантов осциллографов начального уровня — простой, но неплохой осциллографический пробник — DSO188.
Осциллограф DSO188 — простой «показометр» с одним каналом, без памяти, но с цветным дисплеем, аккумулятором 300mAh и очень маленький по размерам. Его плюс именно в компактности и портативности, а полосы частот хватит для большинства приложений (например, настройка звукотехники).
При небольшой стоимости ($30) он отображает сигналы с частотой 1МГц (семплирование 5MSA/s). Для работы используются MMCX щупы, но в комплекте есть адаптер MMCX-BNC. Установлен отдельный АЦП на 5MSPS, полоса до 1МГц, корпус сборный из панелей, что очень даже неплохо выглядит. В плюсах отмечу компактные размеры и приличную полосу, по сравнению с DSO150 (1МГц), а также компактные размеры. Очень удобно использовать вместе с обычным тестером. Легко помещается в карман.
Технические характеристики:
- Частота выборки в режиме реального времени: 5 Мвыб/с
- Аналоговая полоса пропускания: 0 — 1 МГц
- Диапазон чувствительности: 50 mV/div ~ 200 V/div
- Максимальное входное напряжение: 40 V (1X щуп), 400 V (10X щуп). Встроенного аттенюатора сигнала нет.
- Временной диапазон развёртки: 100mS/div ~ 2uS/div
Если одного мегагерца мало, можно посмотреть в сторону карманных осциллографов в корпусе с BNC коннектором, например, недорогой карманный осциллограф DSO FNISKI PRO.
Это очень хороший вариант за свои деньги. Полоса 5МГц (синус).
Технические характеристики:
- Частота выборки в режиме реального времени: 20 Мвыб/с
- Аналоговая полоса пропускания: 0 — 5 МГц
- Диапазон чувствительности: 50 mV/div ~ 200 V/div
- Максимальное входное напряжение: 40 V (1X щуп), 400 V (10X щуп). Встроенного аттенюатора сигнала нет.
- Временной диапазон развёртки: 50S/div ~ 250nS/div
Есть вариант DSO FNISKI PRO с BNC-крокодилами.
Есть вариант DSO FNISKI PRO с щупом 10х P6010 (с полосой до 10МГц).
Я бы взял первый вариант (с крокодилами) и докупил бы щупы отдельно. Ссылка на щупы есть ниже.
По результатам использования отмечу удобный корпус, большой дисплей. Тестовый сигнал на 5МГц (синус) показывает без особых проблем, другие периодические и апериодические сигналы нормально показывает до 1 МГц.
Если полоса выше 1МГЦ не критична, и не требуется работать с большими напряжениями, то DSO FNIRSI PRO c BNC коннектором — хороший выбор.
Он использует стандартные щупы и может применяться как быстрый карманный осциллографический пробник — потыкать и посмотреть, жив ли обмен, микросхема и т.п. А потом топать за большим осциллографом, либо нести пациента на стол и вскрывать.
А вот если требуется полоса еще чуть больше — обратите внимание на недорогой осциллографический пробник DSO168
Осциллограф DSO168 имеет необычный дизайн, смахивающий на популярные МР3 плееры. Это одновременно и плюс (металлический стильный корпус), и минус устройства. Не самый удачный выбор разъема — MiniUSB для зарядки аккумулятора. А также отмечу подключение через джек 3.5 мм — самый главный минус данной модели.
Технические характеристики:
- Частота выборки в режиме реального времени: 50 Мвыб/с
- Аналоговая полоса пропускания: 0 — 20 МГц
- Диапазон чувствительности: 50 mV/div ~ 200 V/div
- Максимальное входное напряжение: 40 V (1X щуп)
- Временной диапазон развёртки: 100S/div ~ 100nS/div
DSO168 — интересный прибор за свою стоимость.
Гораздо лучше огромного количества подобных DSО138, которые строятся на базе микроконтроллеров со встроенным АЦП (200kHz).
В данной модели DSO168 установлен отдельный АЦП AD9283, который обеспечивает уверенный анализ сигналов до 1МГц. До 8 МГц можно использовать данный прибор, но как «отображалку» сигналов, без каких либо серьезных измерений. А вот до 1МГц — без проблем.
В комплекте идет стандартный щуп Р6100 BNC, а также адаптер с джека 3.5мм на BNC.
Осциллограф DSO168 имеет полосу 20МГЦ (при частоте семплирования 60MSA/s), не самый удачный, но более-менее аккуратный корпус аля iPod, встроенный аккумулятор 800 мАч (может питаться от USB). Сходство с плеером добавляют щупы через джек 3,5 мм (есть адаптер BNC-3.5mm). Памяти для сохранения осциллограмм — нет. Отмечу конструктивный просчет — джек 3,5 мм не предназначен для передачи СВЧ сигналов, присутствуют искажения формы сигнала на частотах более 1МГц. Так что устройство интересное, но я бы выбрал другой вариант.
Далее предлагаю посмотреть еще одну недорогую модель осциллографа DSO338 с полосой 30МГц.
Карманный осциллограф DSO 338 FNISKI 30MHZ
Это карманный аккумуляторный осциллограф на один канал с частотой семплирования аж 200Msps. Характеристики неплохие, многим такой модели хватает за глаза. В наличии один канал, дисплей имеет хорошие углы обзора, время работы до 8 часов с одного заряда непрерывно.
Технические характеристики:
- Частота выборки в режиме реального времени: 200 Мвыб/с
- Аналоговая полоса пропускания: 0 — 30 МГц
- Диапазон чувствительности: 50 mV/div ~ 200 V/div
- Максимальное входное напряжение: 40 V (1X щуп), 400 V (10X щуп). Встроенного аттенюатора сигнала нет.
- Временной диапазон развёртки: 100mS/div ~ 125nS/div
Для измерений используется стандартный щуп P6100 BNC.
Осциллограф достаточно хорошо себя показывает на частотах более 10-20 МГц.
Хороший вариант, но, учитывая его стоимость, можно посмотреть и другие модели.
Например, чуть дороже можно приобрести мощный осциллограф FNIRSI-5012H 100МГц
Новая модель и один из лучших за свои деньги – одноканальный 100-МГцовый осциллограф с памятью. Частота семплирования достигает 500 Msps.
Осциллограф является одним из самых «мощных» и «навороченных» в своем ценовом диапазоне. Имеется 1 канал BNC, но осциллограф может отображать синусоидальный сигнал до 100МГц. Другие периодические и апериодические сигналы нормально смотрятся до 70-80 МГц.
В комплекте с осциллографом есть неплохой щуп Р6100 с делителем 10х и полосой до 100МГц, а также кейс для хранения и переноски.
Технические характеристики:
- Частота выборки в режиме реального времени: 500 Мвыб/с
- Аналоговая полоса пропускания: 0 — 100 МГц
- Диапазон чувствительности: 50 mV/div ~ 100 V/div
- Максимальное входное напряжение: 80 V (1X щуп), 800 V (10X щуп). Встроенного аттенюатора сигнала нет.
- Временной диапазон развёртки: 50S/div ~ 6nS/div
Осциллограф справляется с сигналами не хуже, чем старший собрат Rigol.
Отмечу отсутствие связи с компьютером (отчасти это не минус, так как нет необходимости осуществлять гальваническую развязку), а также наличие всего одного канала для измерения.
DSO Fniski 100MHz — это хороший выбор, особенно если нет подходящего прибора и остро стоит вопрос стоимости. Если есть возможность добавить — лучше добавить и взять что-то на два канала и с возможностью сохранения результатов.
Переносной осциллограф 3-в-1 HANTEK 2C42 40МГц
Хит 2019 года — портативный осциллограф с частотой 40 МГц (есть модель 2C72 до 70МГЦ) на два канала и с генератором частоты. Встроенный мультиметр. Поставляется с сумкой для переноски. Цена от $99.
В комплекте есть все необходимое + кейс для переноски. Частота оцифровки до 250MSa/s — это самый лучший результат для портативных осциллографов. Существуют версии 2С42/2С72 без встроенного генератора, но они не так интересны с точки зрения цены и функционала.
Технические характеристики:
- Частота выборки в режиме реального времени: 250 Мвыб/с
- Аналоговая полоса пропускания: 0 — 40 МГц
- Диапазон чувствительности: 10 mV/div ~ 10 V/div
- Максимальное входное напряжение: 60 V (1X щуп), 600 V (10X щуп).
- Временной диапазон развёртки: 500S/div ~ 5nS/div
Осциллограф чуть дороже предыдущих, но модель 2Dx2 оснащена генератором частоты. На фото ниже показана генерация синусоидального сигнала частотой 1 МГц.
В остальном, Hantek не хуже своих старших собратьев. Отмечу наличие встроенного мультиметра, что делает данную модель устройством 3-в-1.
Осциллографы, которые у меня есть закончились, но я отмечу еще одну модель, которая имеет право на жизнь. В этом ценовом диапазоне есть удобная и качественная модель портативного осциллографа JDS6031 1CH 30M 200MSPS.
Технические характеристики:
- Частота выборки в режиме реального времени: 200 Мвыб/с
- Аналоговая полоса пропускания: 0 — 30 МГц
- Диапазон чувствительности: 10 mV/div ~ 10 V/div
- Максимальное входное напряжение: 60 V (1X щуп), 600 V (10X щуп).
- Временной диапазон развёртки: 500S/div ~ 5nS/div
Рекомендую обратить внимание на полезные аксессуары для осциллографа:
Щуп Р6100 100МГц с компенсацией емкости и делителем 10х ($5)
Щуп Р2100 100МГц с компенсацией емкости и делителем 10х копия Tectronix ($7)
Щуп Р4100 100МГц 2кВ с компенсацией емкости и делителем 100х ($10)
Пассивный аттенюатор сигнала Hantek HT201 для осциллографа 20:1 BNC для измерений напряжения до 800Вольт ($4)
Подобные портативные девайсы — то, что я часто использую.
Очень удобно, особенно при настройке различных приборов, проверке, пуско-наладке. Могу рекомендовать брать вариант DSO150, а еще лучше, похожий DSO138 (200kHz) в варианте DIY для обучения пайки и азам радиоэлектроники. Из функциональных моделей отмечу DSO Fniski 100MHz, как осциллограф с самым лучшим соотношением цена/рабочая полоса, а также Hantek 2D72 как самый функциональный (3-в-1).
Мечта радиолюбителя — цифровой осциллограф UNI-T UTD2102CM
Учёл замечания и обновил обзор.
Привет, как вы уже догадались речь пойдёт о приборе без которого мрачна и неказиста жизнь радиоинженера.
Для нетерпеливых скажу сразу вердикт, он ПРЕКРАСЕН!
Прибор был отправлен службой 139 express и в их системе трек номер не показывал своевременно инфу о местонахождении посылки. Но это хорошо, потому что…
Было очень приятно когда мне позвонили из представительства службы доставки и сказали что мне привезут посылку домой, а по треку она была в Китае ) Люблю приятные неожиданности.
В целом, доставка с момента оплаты, до момента получения в руки, заняла 18 дней. Продавец оказался невероятно отзывчивым и вёл беседу довольно активно.
Для чего нужена эта белая штуковина? С ответом на поможет Википедия!
Осцилло́граф (лат. oscillo — качаюсь + греч. γραφω — пишу) — прибор, предназначенный для исследования (наблюдения, записи; измерения) амплитудных и временны́х параметров электрического сигнала, подаваемого на его вход.
Так что тем, кто не занимается электроникой или электрикой, он и даром не нужен, место только занимать будет.
Прибор был упакован в две коробки, одна родная, вторая посылочная. Продавец указал в инвойсе заниженную стоимость и подписал что товар БУ, так как такой товар не облагается таможенным сбором.
Доставая прибор из двух коробок мы видим защиту (в виде пенополиэтиленовых держателей) от вандалов и плёночку на дисплее защищающую экран от царапин.
Реальные масса и габариты прибора
Комплектация прибора вполне стандартная: 2 щупа, отвёртка (для регулировки щупов) и упаковка мануалов, дисков и прочего.
Забегая вперёд скажу, что с диска я ничего не смог запустить, но всё что на нём есть, присутствует в сети в открытом виде.
Щупы имеют съёмный колпачок (крючок) под которым скрывается очень удобная иголочка для точного установления в место для анализа сигнала на плате.
Особенности осциллографа
Полоса пропускания: 100 МГц.
Количество каналов: 2.
Частота дискретизации: 1 Гвыб/с в реальном времени.
Память: 16 М.
25 режимов автоматических измерений.
7-дюймовый цветной TFT ЖК дисплей с разрешением 800×480.
Вертикальная чувствительность: 2 мВ/дел – 10 В/дел.
Различные режимы синхронизации: Edge, Pulse, Video, Slope.
Математические функции: сложение, вычитание, умножение, деление, быстрое преобразование Фурье.
Стандартный интерфейс: USB Host / USB Device для поддержки USB-флэш-памяти и USB-принтера.
Опциональный интерфейс: LAN.
Компактный дизайн, малые габариты, малый вес.
Включается осциллограф за 5 секунд — это довольно быстро. В прошивку встроен русский язык.
Приятно для глаз и отображение сигнала, по моему субъективному мнению лучше чем у Rigol. Для корректного отображения сигнала присутствует кнопка AUTO, которая при нажатии позволяет автоматически настроить коэффициент отклонения и коэффициент развёртки в соответствии с амплитудой и частотой измеряемого сигнала, а также обеспечивает стабильное отображение осциллограммы.
Невероятно приятным для меня оказалось наличие толкового HELP прямо в осциллографе. После нажатия соответствующей кнопки, все последующие нажатия на другие кнопки будут сопровождаться объяснениями. Русификация отличная, всё понятно. Нет признаков перевода китайскими друзьями
Метод научного тыка позволяет быстро освоить возможности осциллографа. Очень понравилась функция просмотра всех характеристик сигнала.
В осциллографе есть функции математики.
Наблюдаем за кварцем
Переходная характеристика
Делитель на щупе 1 Х
Делитель на щупе 10 Х
Видео обзор на английском языке со всеми подробностями
Плюсы:
-Быстрое включение.
-Глубина памяти 16 М.
-Множество функций
-Большой дисплей
Минусы:
-С диска ничего не устанавливается (помогает поиск в сети)
Вывод: Дочитавший до конца может понять что осциллограф имеет неплохие характеристики. И будет полезен как начинающему радиолюбителю так и профессионалу.
К покупке рекомендую.
P.S С продавцом можно поторговаться, делает неплохие уступки.
P.P.S. На счёт безграмотности. Обзор закончил ночью и не перечитал его, а сразу отправил на суд по неопытности. Это всё таки мой первый обзор ) Генератора у меня пока нет, поэтому точных замеров не могу предоставить.
5 лучших осциллографов для радиолюбителей в 2022 году
Осциллограф — это устройство, которое может измерять амплитуду и частоту сигнала . Это один из самых важных инструментов для любого радиолюбителя.
Осциллографы используются радиолюбителями, инженерами и другими специалистами в области радиосвязи для просмотра форм сигналов. Они также используются в образовании в качестве учебного пособия.
Существует множество различных типов осциллографов, которые используются для радиолюбителей. Есть некоторые, которые дороже, чем другие, и есть некоторые, которые имеют больше возможностей, чем другие. В следующей статье будет представлен список лучших осциллографов для радиолюбителей.
| Siglent Technologies SDS1202X-E | Ригол DS1054Z | Siglent Technologies SDS1104X-E |
|
|
|
Узнать цену | Контрольная цена | Контрольная цена |
Siglent Technologies SDS1202X-E — выбор редакции
Siglent SDS1202X-E — это высокоскоростной 4-канальный цифровой запоминающий осциллограф с интуитивно понятным и простым в использовании интерфейсом. Он отличается широкой полосой пропускания, высокой частотой дискретизации и большой емкостью памяти.
Узнать цену
Этот осциллограф является отличным выбором для различных приложений, таких как радиолюбители и электроника связи. Он также оснащен USB-накопителем и пультом дистанционного управления WiFi, что идеально подходит для любого инженера с любым уровнем опыта.
Siglent SDS1202X-E предназначен для инженеров и техников, которым необходимо измерять напряжения сигналов от микросекунд до 10 секунд. Цифровой осциллограф Siglent SDS1202X-E может отображать частоту от постоянного тока (постоянный ток) до 200 МГц с точностью ±2%.
Плюсы
- Очень прост в использовании для начинающих
- Им можно управлять с помощью веб-сервера
- Последовательное декодирование бесплатно и поддерживает SPI, UART, CAN, LIN
- Большой 7-дюймовый TFT-дисплей
- Математический сопроцессор ускоряет работу передней панели
Минусы
- Может быть сложно установить положение триггера на экране, не влияя на другие измерения, такие как время задержки развертки
Rigol DS1054Z — лучший для начинающих
Rigol DS1054Z — самый совершенный в мире цифровой осциллограф .
Он имеет полосу пропускания 100 МГц, 16 аналоговых каналов и 4 цифровых канала. Аналоговый и цифровой осциллограф смешанных сигналов Rigol DS1054Z — мощный прибор по доступной цене. Это превосходный инструмент для нужд вашей электронной лаборатории, обеспечивающий захват и воспроизведение до 60 000 кадров за одну секунду.
Узнать цену
Осциллограф Rigol DS1054Z чрезвычайно прост в использовании, что делает его идеальным как для начинающих, так и для экспертов в этой области.
Плюсы
- Очень интуитивно понятный интерфейс
- Экран конечно хорош: большой размер и настройка высокой контрастности
- Он намного меньше и компактнее старых аналоговых осциллографов .
Минусы
- Некоторые функции могут быть ограничены в течение 30 дней
Siglent Technologies SDS1104X-E — лучшие характеристики по цене
Этот усовершенствованный 4-канальный цифровой осциллограф используется для выполнения логического анализа и анализа шин данных, а также анализа частотных характеристик аналоговых сигналов.
При полосе пропускания 200 МГц Siglent SDS1104X-E имеет частоту дискретизации 1 Гвыб/с и размер БПФ 1 Мвыб.
Узнать цену
Он также имеет множество функций , которые делают его идеальным для различных приложений, таких как испытания и измерения, электронные и радиолюбительские испытания, распределение и подключение питания, монтажные схемы и схемы. Для анализа цепей доступно большое разнообразие электрических приспособлений, таких как конденсаторы, резисторы и катушки индуктивности.
Плюсы
- Включен встроенный HTTP-сервер
- Пользовательский интерфейс отзывчивый и чистый
- Кабели тонкие и гибкие
Минусы
- Слишком шумный вентилятор
Цифровой осциллограф Rigol DS1202Z-E
Rigol DS1202Z-E — двухканальный цифровой осциллограф, который можно использовать для различных целей, в том числе для радиолюбителей.
Глубина глубокой памяти Rigol DS1202Z-E составляет до 24 Мбит/с, а скорость захвата сигналов достигает 30 000 осц/с. Запись и воспроизведение сигнала в реальном времени облегчают просмотр деталей в данных.
Проверить цену
Этот осциллограф обладает широким набором функций, которые делают его очень универсальным для самых разных приложений. Два канала позволяют одновременно просматривать сигналы от разных источников и запускать их независимо друг от друга или синхронизировать их вместе. Это также означает, что вы можете измерить, как сигналы от одного источника влияют на другой сигнал.
Плюсы
- Есть очень хороший вентилятор, не шумит
- Сигнал можно анализировать десятками различных способов
- Высококачественная сборка и материалы
Минусы
- Пользовательский интерфейс не совсем дружелюбный
- Многофункциональная ручка слишком чувствительна
- Печатное руководство не включено
Цифровой осциллограф Hantek DSO2D10
Цифровой осциллограф Hantek DSO2D10 — мощный инструмент для измерения и анализа сигналов инженерами и техниками .
Глубина памяти 8 МБ и встроенный генератор сигналов произвольной формы позволяют захватывать любой сигнал на ходу, а 14 видов режимов запуска и видов декодирования последовательных протоколов обеспечивают множество методов измерения.
Проверить цену
Цифровой осциллограф Hantek DSO2D10 — отличное вложение для тех, кто ищет универсальный инструмент, который можно использовать в самых разных областях.
Плюсы
- Имеет отличный легко читаемый дисплей
- Хорошая послепродажная поддержка
- Быстрая доставка
Минусы
- Иногда не соответствует спецификации
Руководство покупателя
Хороший осциллограф необходим любому радиолюбителю . Он помогает обнаруживать различные типы сигналов, измерять их частоту и амплитуду и отображать их на экране.
Выбор лучшего осциллографа для радиолюбителей может быть трудным, потому что это зависит от того, для чего он вам нужен.
Чтобы помочь вам найти тот, который лучше всего соответствует вашим потребностям.
Каковы особенности и технические характеристики при покупке осциллографа для радиоприложений?
При покупке осциллографа в первую очередь следует учитывать количество каналов . Чем больше у вас каналов, тем сложнее может быть схема. Например, двухканальный осциллограф не может измерить дифференциальный сигнал или отфильтровать шум от схемы усилителя.
Следующее, на что следует обратить внимание, это расширенные доступные функции . Некоторые осциллографы предлагают высокотехнологичные функции, такие как анализ БПФ, математические функции и автоматические измерения.
Полоса пропускания осциллографа — это самая высокая частота, которую он может измерить. Высокая пропускная способность даст вам более подробное представление о том, что происходит на более высоких частотах.
Существует два типа полос пропускания: осциллограф с фиксированной полосой пропускания и осциллограф с переменной полосой пропускания.
Осциллографы с фиксированной полосой пропускания имеют фиксированный диапазон измеряемых частот, а осциллографы с переменной полосой пропускания позволяют изменять их частотный диапазон путем изменения настроек устройства.
Глубина памяти — еще одна важная характеристика при покупке осциллографа для радиоприложений. Чем больше объем памяти, тем дольше будет обновляться экран.
Частота дискретизации также важна при покупке осциллографа для радиоприложений, поскольку она сообщает вам, как часто сигнал будет захватываться и отображаться на экране.
Цифровой или аналоговый осциллограф: что лучше для радиолюбителей?
У обоих есть свои плюсы и минусы для радиолюбителей, но это действительно разные инструменты. Аналоговый осциллограф имеет большую полосу пропускания и может измерять сигналы с более низкой частотой, чем цифровые осциллографы, но имеет время запаздывания. Цифровые осциллографы, среди прочих преимуществ, обеспечивают меньшее время отклика.
Зачем радиолюбителю осциллограф?
Осциллограф — это устройство, отображающее график зависимости напряжения от времени. Его можно использовать для просмотра амплитуды, частоты и фазы электрического сигнала.
Осциллограф — важный инструмент для радиолюбителей. Это помогает им узнать, передают ли они на правильной частоте и находятся ли они в контакте с чьей-либо передачей.
Осциллографы Rigol и Siglent: что лучше для радиолюбителей?
Обе эти марки осциллографов — хороший выбор, если вы хотите начать работу с цифровыми запоминающими осциллографами. Они доступны по цене и имеют функции, облегчающие их использование.
Rigol DS1054Z и Siglent SDS1202X-E — два самых популярных осциллографа среди радиолюбителей. У них есть несколько ключевых отличий, но оба предлагают высококачественный опыт и могут использоваться как любителями, так и профессионалами для измерения сигналов.
Часто задаваемые вопросы
Как вы используете осциллограф на любительском радио?
Этот вопрос может возникнуть у многих людей.
Важно знать ответ на этот вопрос, поскольку его можно использовать для различных целей. Этот ответ даст вам ответ на этот вопрос, а также объяснит, как можно использовать осциллограф для радиолюбителей.
Первым шагом является подключение щупа осциллографа к правильному порту радиолюбителя. Вам нужно будет сделать это с помощью зажима типа «крокодил», так как голыми руками это невозможно. Зонд должен быть подключен между землей и сигналом.
Затем вам нужно будет настроиться на определенную частоту и отрегулировать настройки на осциллографе, пока вы не увидите осциллограмму, что может занять некоторое время, в зависимости от силы сигнала.
Когда вы нашли сигнал, важно, чтобы вы установили входную громкость звуковой карты вашего компьютера так, чтобы она соответствовала амплитуде того, что воспроизводится на радиолюбителе.
Осциллограф какой частоты мне нужен?
Когда дело доходит до осциллографов, вы можете выбирать из разных частот. Чем дороже осциллограф вы покупаете, тем больше вариантов у вас будет с частотой.
Подходит ли осциллограф с частотой 50 МГц для радиолюбителей?
Подходит как для начинающих, так и для опытных радиолюбителей . Осциллограф с частотой 50 МГц — популярный выбор для людей, которые хотят заняться хобби. Это также хороший вариант для тех, кто уже имеет опыт работы с радиолюбителями, поскольку он имеет некоторые функции, недоступные в других моделях.
Подходит ли осциллограф на 100 МГц для радиолюбителей?
Да. Осциллограф с полосой пропускания 100 МГц хорош для радиолюбителей, поскольку он способен захватывать широкий диапазон частот. Это позволит пользователю видеть радиоволны, которые передаются и принимаются.
Осциллограф с частотой 100 МГц имеет широкий частотный диапазон , что означает, что его можно использовать во многих различных приложениях.
Нужно ли калибровать осциллограф перед его использованием на радиолюбителях?
Есть две основные причины, по которым вам необходимо откалибровать осциллограф перед его использованием на радиолюбителях.
Во-первых, диапазон частот осциллографа может не совпадать с диапазоном частот радиолюбителя. Во-вторых, амплитудная характеристика осциллографа может отличаться от характеристики типичного радиолюбителя.
Процесс калибровки не сложен и может быть выполнен всего за несколько минут. Вам нужно будет найти некоторые известные частоты и отрегулировать элементы управления на вашем осциллографе, пока вы не увидите их на своем дисплее. Затем вы можете сохранить эти настройки по умолчанию, чтобы вам не приходилось делать это каждый раз, когда вы хотите использовать осциллограф для радиолюбительских целей.
Осциллограф — хороший подарок радиолюбителю?
Осциллограф может стать хорошим подарком для радиолюбителя, так как он поможет визуализировать принимаемые и передаваемые сигналы. Однако важно убедиться, что осциллограф соответствует уровню опыта человека, поскольку некоторые модели могут быть довольно сложными.
Видео по теме: Осциллографы для радиолюбительского подкаста
Заключение
В этой статье были рассмотрены некоторые из лучших осциллографов для радиолюбителей, доступных сегодня на рынке, и их особенности.
Также обсуждалось, какой тип осциллографа лучше всего подходит для ваших нужд в зависимости от ваших требований.
Осциллографы и радиолюбители – полевые радиостанции
Потребность в осциллографе радиолюбителей не часто обсуждается в радиолюбительском сообществе. Низкая стоимость многих современных устройств цифровой обработки сигналов (DSP) позволяет анализировать сигналы без осциллографа.
Тем не менее, бывают случаи, когда осциллограф дает то значение, которое другие инструменты предоставить не могут. В этой статье мы обсудим некоторые из этих случаев и объясним, почему вам может понадобиться один, даже если он вам «не нужен» прямо сейчас.
Что такое осциллограф
Осциллограф — это, по сути, инструмент, который можно использовать для измерения частот в ГГц или МГц, в зависимости от ваших требований. Это устройство, которое пользователи радиолюбителей используют для измерения электрических сигналов радиолюбителей.
Осциллограф — это графическое устройство, и оно отлично взаимодействует с различной электроникой, одной из которых является радиолюбитель.
Многие владельцы радиолюбителей используют осциллограф со своими радиолюбителями для визуализации изменения напряжения во времени. Так как не все электронные схемы, в том числе и радиолюбители, могут похвастаться стабильным напряжением питания, становится необходимым наличие осциллографа.
Это связано с тем, что осциллограф позволяет найти и исправить, где напряжение не работает должным образом.
Осциллограф имеет небольшой экран, на котором пользователи радиолюбителей могут видеть, как сигналы взаимодействуют на графике, со временем по горизонтальной оси и напряжением по вертикальной оси.
Так вы можете проанализировать поведение схемы. Если бы радиолюбитель был блюдом, осциллограф был бы глазами, которыми вы руководите приготовлением блюда, и языком, которым вы его пробуете.
Благодаря взаимодействию напряжения и времени на графике вы можете использовать осциллограф для определения тактовой частоты, времени нарастания и спада сигнала, задержки распространения и т.
д.
Вкратце, ваш осциллограф помогает определить, имеет ли сигнал требуемую частоту, форму волны и т. д.
История осциллографа
Французский физик Андре Блондель построил первый осциллограф в 1893 году. Этот осциллограф был электромеханической конструкции, и он зарегистрировал значения электрических величин.
Одним из таких значений, которое мог регистрировать прибор, была сила переменного тока. Прибор регистрировал значения на подвижной бумажной ленте с чернильным маятником, который был соединен с катушкой.
Излишне говорить, что результаты этого осциллографа были неточными, но технология развивалась, чтобы сделать осциллографы более точными.
Фактически, благодаря техническому прогрессу у нас теперь есть два типа осциллографов. Это аналоговые и цифровые осциллографы.
Подробнее об этих двух типах осциллографов мы поговорим в другом разделе этой статьи.

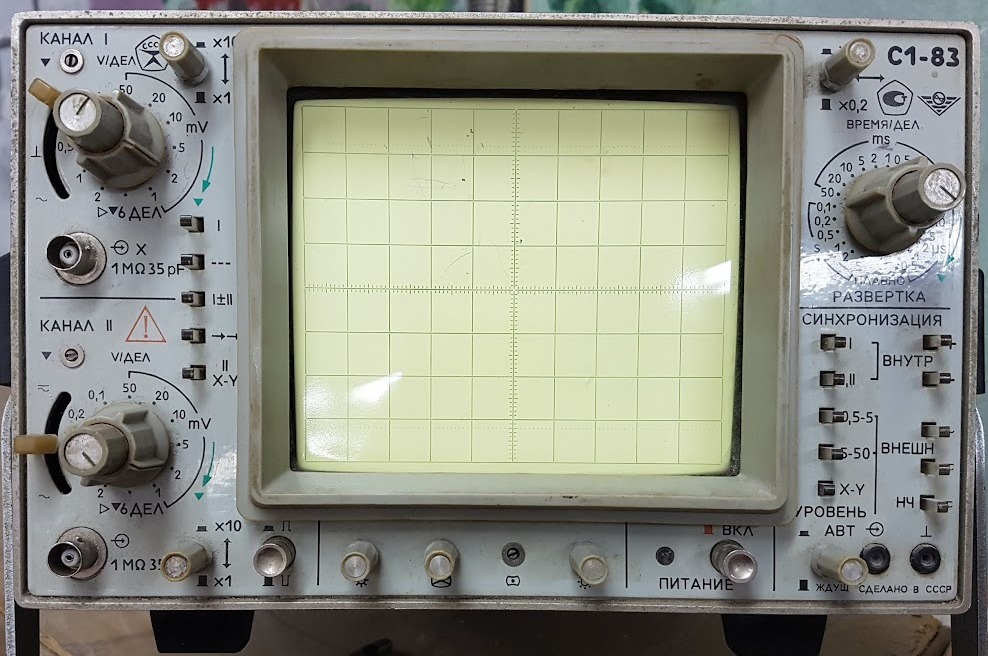

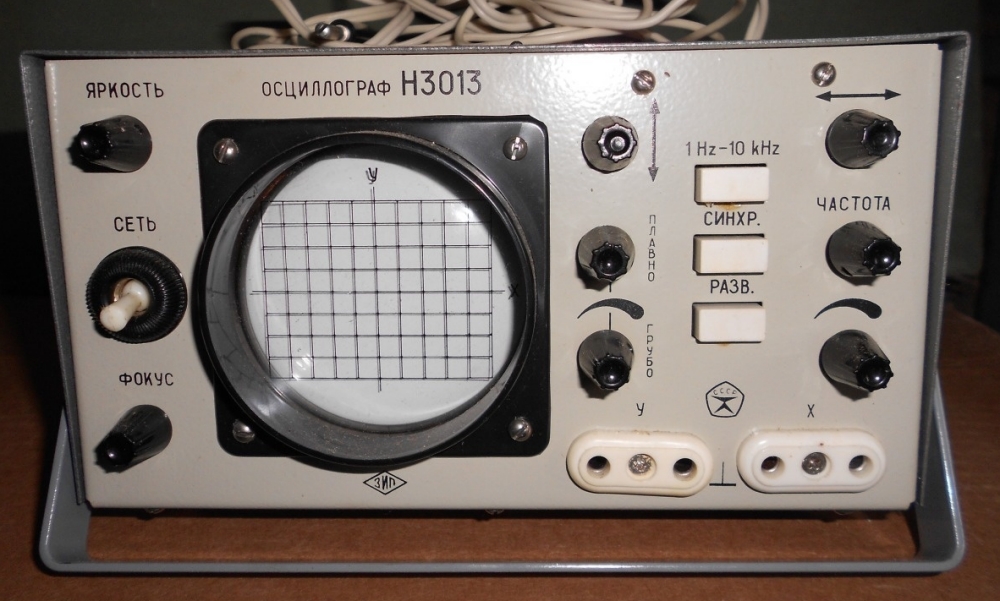

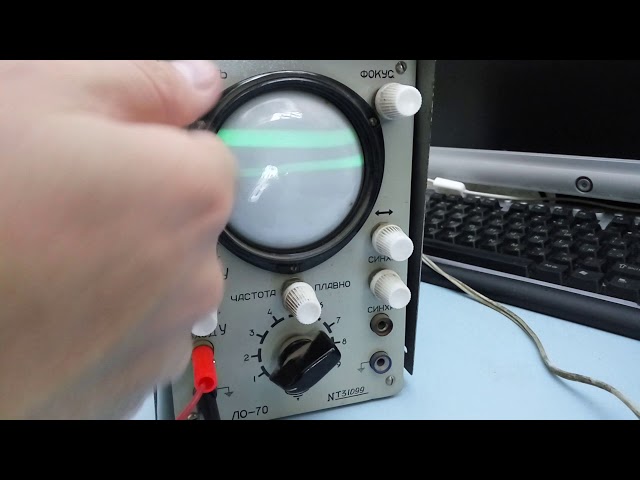

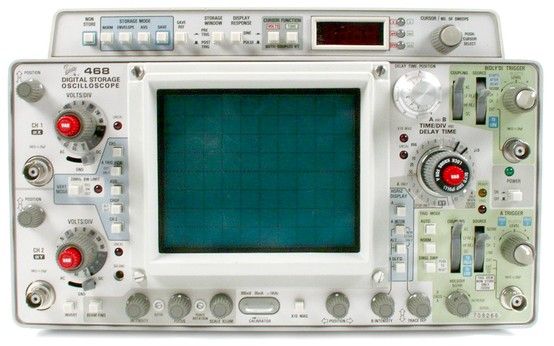

Типы осциллографов: аналоговые и цифровые
Осциллографы для радиолюбителей бывают двух типов.
Это аналоговые и цифровые типы. Между ними есть некоторые резкие различия.
Одно из этих различий проявляется в том, как они работают. В частности, аналоговый осциллограф работает, подавая измеряемое напряжение на луч, бегущий по экрану.
Напряжение взаимодействует с лучом, отклоняя его для движения вверх и вниз. Таким образом, вы видите в реальном времени форму сигнала и временные метки.
С другой стороны, цифровой осциллограф проверяет форму сигнала и преобразует измеренное им напряжение в цифровую информацию с помощью аналого-цифрового преобразователя.
После этого цифровые данные используются для восстановления сигнала.
Хотя это и не рекомендация, вам не нужно зацикливаться на своем аналоговом осциллографе, поскольку рынок начинает насыщаться цифровыми осциллографами и их компонентами.
Для чего используется осциллограф в радиолюбительской радиостанции
Осциллограф измеряет электрические сигналы радиолюбителей. Радиолюбители визуализируют изменение напряжения во времени.
Напряжение может быть проблемой для электронных устройств, включая радиолюбители. Итак, в ситуации, когда радиолюбитель, как и другая электроника, не может похвастаться стабильной подачей напряжения, наличие осциллографа становится необходимым.
Это связано с тем, что осциллограф позволяет находить и устранять проблемы, связанные с неправильным поведением напряжения.
Итак, осциллограф поможет вам измерять электрические сигналы радиолюбителей. Это измерение выполняется с помощью элементов управления радиолюбителя, которые измеряют определенные параметры. Обычный осциллограф для радиолюбителя имеет четыре элемента управления.
Это элементы управления по вертикали, горизонтали, триггера и системы захвата, и вы используете эти элементы управления на радиолюбителе для измерения определенных параметров.
Как работает осциллограф?
Чуть выше мы упомянули, что осциллограф измеряет электрические сигналы радиолюбителей. Измерение выполняется с помощью элементов управления или системы радиолюбителя.
Этих элементов управления или систем четыре: горизонтальный, вертикальный, триггер и средства управления системой сбора данных. По сути, осциллограф работает и оживает благодаря этим элементам управления системой.
Центральным элементом управления системой является зонд. Зонд взаимодействует с этими элементами управления, предоставляя данные, которые им потребуются для работы.
Вертикальная система сначала взаимодействует с датчиком, поскольку является точкой входа для сигналов, поступающих от датчика. Эта система регулирует мощность сигнала в соответствии с требованиями напряжения других цепей.
Горизонтальная система помогает измерять напряжение во времени. Это связано с тем, что он содержит часы выборки или часы, которые помечают каждую выборку напряжения определенной координатой времени.
Система сбора данных предоставляет горизонтальной системе выборки напряжения по мере того, как она производит выборку сигнала напряжения и получает необходимые данные для его отображения.
Система управления триггером помогает вашему радиолюбителю обнаруживать определенные условия в сигнале и прикрепляет временную метку к сигналу в форме волны.
Обнаруженный сигнал, отвечающий определенным критериям, будет отображаться вместе с осциллограммой до него или после него.
Заключительные мысли
Если вы хотите измерить напряжение, частоту или форму сигнала в своем проекте электроники и у вас нет подходящего оборудования, осциллограф — это то, что вам нужно. Осциллографы могут использоваться как аналоговые или цифровые устройства в зависимости от ваших потребностей.
Для тех из нас, кто работает с радиолюбительскими проектами, этот тип устройства может пригодиться для устранения проблем с передачей. Возможность визуально видеть, что происходит, может быть именно тем, что вам нужно, чтобы восстановить связь.
Полевой радиолюбитель
Большую часть своей жизни я был увлечен миром связи в его различных формах. С тех пор, как я впервые нашел старое любительское радио, спрятанное на чердаке моего дяди, я был очарован этой классической технологией.
