Терминология осциллографов [Analog Devices Wiki]

Вольт/дел:

Устанавливает, на сколько вольт должен увеличиваться или уменьшаться сигнал на входе, чтобы кривая переместилась на одно деление.

Время/дел:

Устанавливает время, необходимое трассе для сканирования от левой до правой стороны деления.

Подразделение:

Видимая сетка линий на экране осциллографа, обозначенная цифрой 3 ниже. Он используется для оценки амплитуды и периода сигнала. Также называется Graticule,

След:

«Линия», нарисованная на экране (сетка), которая представляет сигнал на входе, обозначена цифрой 6 ниже.

Пример сетки с трассировкой

Период (Т):

Продолжительность одного цикла сигнала переменного тока, показанного выше цифрой 4. Равно 1/f.

Частота (f):

Количество циклов сигнала переменного тока в секунду. Равно 1/T (4).

Амплитуда:

Как далеко сигнал колеблется в направлении. Выражается в мВ или В . Для повторяющихся сигналов: Vpeak, обозначенный цифрой 7 выше.
Величина количества или силы сигнала. В электронике амплитуда обычно относится к напряжению, току или мощности.

Размах:

Разница между самым положительным и самым отрицательным размахом сигнала. Два раза больше Vpeak для синусоидальных сигналов, показанных выше цифрой 8.

Фаза:

Количество времени, которое проходит от начала цикла до начала следующего цикла, измеряемое в градусах.

Фазовый сдвиг:

Разница во времени между двумя похожими сигналами.

Муфта переменного тока:

Режим, в котором осциллограф отображает только переменную составляющую сигнала, а любой постоянный уровень или смещение игнорируются.

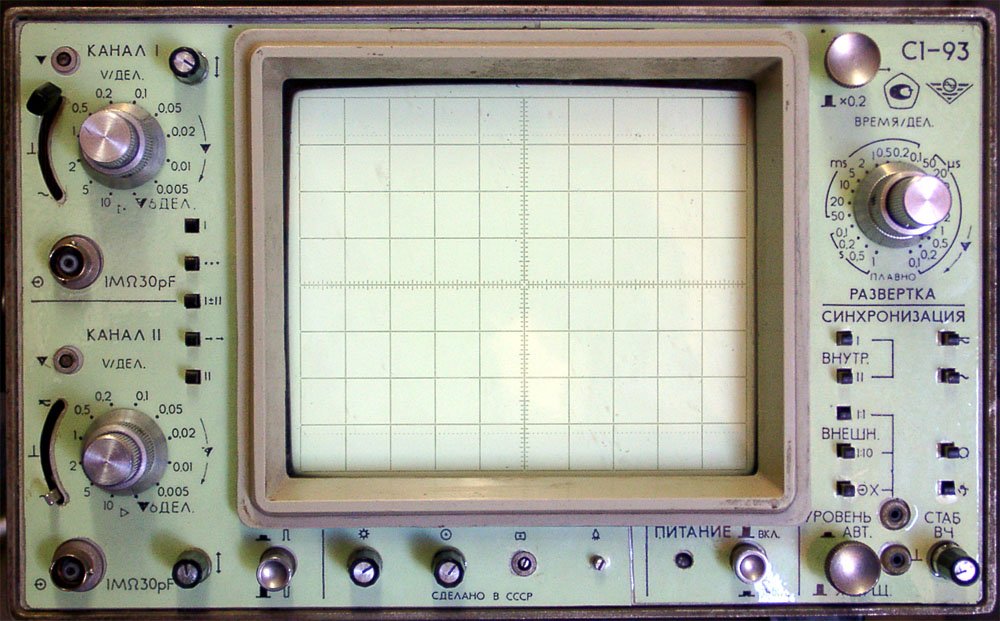

Аналоговый осциллограф:

Прибор, который создает отображение формы волны путем подачи входного сигнала (обработанного и усиленного) на вертикальную ось электронного луча, движущегося по экрану электронно-лучевой трубки (ЭЛТ) горизонтально слева направо. Химический люминофор, нанесенный на ЭЛТ, создает светящийся след везде, куда попадает луч. Аналоговые сигналы являются бесступенчатыми. См. также «Цифровой».

Аналого-цифровой преобразователь (АЦП):

Электронный компонент смешанных сигналов, который преобразует электрический сигнал в дискретные двоичные значения.

Затухание:

Уменьшение амплитуды сигнала при его передаче из одной точки в другую.

Усреднение:

Метод обработки сигналов, используемый в цифровых осциллографах для уменьшения шума в отображаемом сигнале.

Режим «Автонастройка»:

Осциллограф автоматически выбирает настройку Вольт/дел и Время/дел таким образом, чтобы один или несколько периодов сигнала отображались правильно.

Отсечение:

Когда «верхний» или «нижний» или оба крайних значения сигнала обрезаются («обрезаются»), , например. , потому что сигнал больше не может колебаться из-за ограничений источника питания. Нежелательное свойство усилителей, которые работают за пределами своих спецификаций.

Муфта постоянного тока:

Режим, в котором осциллограф отображает как переменную, так и постоянную составляющую сигнала.

Цифровой:

Цифровые осциллографы (выборки) выполняют аналого-цифровое преобразование входящего сигнала и обрабатывают все вычисления и графики в цифровой области.
Цифровые сигналы имеют только два фиксированных уровня, обычно 0В и +5В. См. также «Аналоговый».

Искажение:

Нежелательное изменение сигнала из-за внешних причин, таких как перегрузка цепей, плохая конструкция цепей и т. д.

Рабочий цикл

Рабочий цикл — это часть одного периода, в течение которого сигнал или система активны. Рабочий цикл обычно выражается в процентах или отношениях. Период — это время, за которое сигнал завершает цикл включения и выключения.

Шум:

Нежелательное случайное добавление к сигналу.

Пульсация:

Нежелательные периодические изменения напряжения постоянного тока.

Сигнал:

Напряжение подается на вход осциллографа. Объект вашего измерения.

Синусоида:

Математическая функция, представляющая одиночную частоту колебаний. Форма волны, показанная в начале этого глоссария, является синусоидальной.

Пульсовая волна:

Обычная форма сигнала с быстрым нарастающим фронтом, шириной и быстрым спадающим фронтом.

Длительность импульса:

Количество времени, которое требуется импульсу для перехода от низкого к высокому и обратно к низкому, обычно измеряется при 50% полного напряжения.

Время нарастания:

Время, необходимое для подъема переднего фронта импульса от низкого до высокого значения, обычно измеряемое от 10 % до 90% уровней.

Шипы:

Быстрые кратковременные переходные процессы в сигнале. Также иногда упоминается как сбой — прерывистая высокоскоростная ошибка в цепи.

Напряжение переменного тока: (AC: переменный ток)

При переменном токе ток периодически меняется на противоположный, в отличие от постоянного, где ток течет в одном направлении. Источник переменного тока не имеет полярности.

Пропускная способность:

Обычно выражается в герцах (Гц, кГц , МГц и т. д.). Это частота, при которой приложенная синусоидальная волна будет отображаться с амплитудой около 70% (1 на квадратный корень из 2) от ее исходной амплитуды. Эта амплитуда, выраженная в дБ , равна -3 дБ . Более дорогие прицелы имеют более высокую пропускную способность. Эмпирическое правило: полоса пропускания осциллографа должна быть как минимум в 5 раз выше, чем частота сигнала, подаваемого на вход осциллографа. Полоса пропускания ADALM1000 достигает 100 кГц. Полоса пропускания ADALM2000 увеличивается до 30 МГц , в зависимости от настройки шкалы времени.

Загрузка цепи:

Взаимодействие входной цепи осциллографа с проверяемой схемой, искажающее сигнал. В основном это связано с емкостью входа, но в некоторых случаях входное сопротивление также может быть фактором. Нагрузка – непреднамеренное взаимодействие входного сопротивления канала осциллографа (сопротивление и емкость) с проверяемой схемой, приводящее к искажению сигнала.

Входная компенсация:

Регулировка для входных каскадов пассивного аттенюатора, которая уравновешивает емкость аттенюатора с емкостью входной схемы. Аппаратное обеспечение ADALM2000 включает подстроечные конденсаторы, встроенные в печатную плату. Программное обеспечение ALICE для ADALM1000 выполняет эту частотную компенсацию с помощью цифровых фильтров.

Ссылка постоянного тока:

Измерение постоянного тока всегда выполняется относительно земли или общего уровня, поэтому нам необходимо определить этот уровень. Если вы не установите опорное значение постоянного тока, показания могут быть неверными. В большинстве случаев этот уровень земли будет центром экрана, однако это не обязательно.

Напряжение постоянного тока: (DC:Постоянный ток)

При постоянном токе ток течет в одном направлении, он не реверсируется. Источник постоянного тока имеет полярность (+) и (-).

Входная муфта:

На рисунке показана типичная входная цепь осциллографа. Возможны 3 настройки: связь по переменному току, связь по постоянному току и заземление.

При связи по переменному току последовательно с входным сигналом включается конденсатор. Этот конденсатор блокирует любую постоянную составляющую сигнала и пропускает только переменную.

При связи по постоянному току конденсатор обходится, и пропускаются как переменная, так и постоянная составляющие сигнала. Низкочастотные сигналы (<20 Гц) всегда должны отображаться с использованием связи по постоянному току. Если используется связь по переменному току, высокочастотный характер конденсатора связи будет мешать сигналу и отображаемый сигнал не будет правильным.

Курсор:

Один или несколько маркеров на экране, которые можно совместить с осциллограммой для более точных измерений.

Цифровой осциллограф:

Тип осциллографа, в котором используется аналого-цифровой преобразователь (АЦП) для преобразования измеренного напряжения в цифровую информацию. Три типа: цифровой накопитель, цифровой люминофор и цифровые осциллографы дискретизации.

Цифровой люминофорный осциллограф (DPO):

Тип цифрового осциллографа, который моделирует характеристики отображения аналогового осциллографа, обеспечивая при этом такие преимущества цифрового осциллографа, как хранение формы сигнала. Осциллограф DPO обеспечивает просмотр характеристик сигнала с градацией интенсивности в режиме реального времени и отображает сигналы в трех измерениях: амплитуда, время и распределение амплитуды во времени.

Цифровой стробоскопический осциллограф:

Тип цифрового осциллографа, использующий метод дискретизации эквивалентного времени для захвата и отображения выборок сигнала, идеальный для точного захвата сигналов, частотные составляющие которых намного выше, чем частота дискретизации осциллографа.

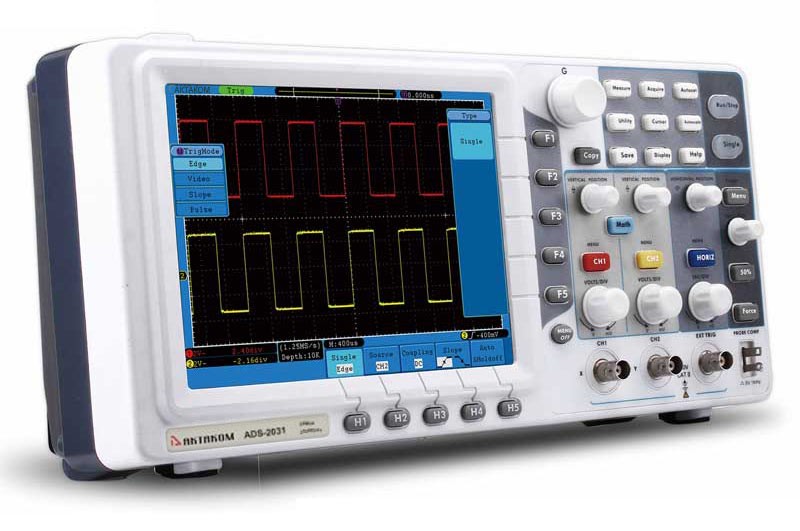

Цифровой запоминающий осциллограф (DSO):

Цифровой осциллограф, который регистрирует сигналы с цифровой дискретизацией с помощью аналого-цифрового преобразователя (АЦП). Он использует архитектуру последовательной обработки для управления сбором данных, пользовательским интерфейсом и отображением растра.

Осциллограф смешанных сигналов (MSO):

Цифровые осциллографы с большим количеством каналов для одновременного просмотра аналоговых и цифровых сигналов. Осциллографы MSO обычно имеют от двух до четырех аналоговых каналов и разрешение по вертикали не менее 8 бит. Обычно имеется 16 цифровых каналов, но обычно они имеют только 1 бит вертикального разрешения. Например, модуль ADALM2000.

Эффективные биты:

Мера способности цифрового осциллографа точно восстанавливать форму синусоидального сигнала. Это измерение сравнивает фактическую ошибку осциллографа с ошибкой теоретического «идеального» дигитайзера.

Конверт:

Контур самой высокой и самой низкой точки сигнала, полученный в течение многих отображаемых повторений сигнала.

Интерполяция:

Метод построения графика «соедините точки» для оценки того, как выглядит быстрая осциллограмма, на основе нескольких точек выборки. Два типа: линейные и сплайновые.

Отбор проб:

Преобразование части входного сигнала в ряд дискретных электрических значений с целью хранения, обработки и/или отображения с помощью осциллографа. Два типа: выборка в реальном времени и выборка эквивалентного времени

Частота дискретизации:

Обычно выражается в выборках или киловыборках в секунду (KSPS), иногда в мегавыборках в секунду ( MSPS ). Это количество раз в секунду, которое цифровой осциллограф преобразует аналоговый сигнал на входе в цифровое число. Чем чаще он выполняет преобразование, тем лучше он может воссоздать точное изображение сигнала на экране. Теоретически частота дискретизации должна в два раза превышать максимальную частоту подаваемого сигнала, однако для достижения наилучших результатов рекомендуется частота дискретизации, в 10 раз превышающая максимальную частоту. Максимальная частота дискретизации ADALM1000 может составлять 100 или 200 тыс. операций в секунду. Максимальная частота дискретизации ADALM2000 может достигать 100 MSPS в зависимости от настройки шкалы времени.

Длина буфера записи или семпла:

Количество точек формы волны, используемых для создания записи формы волны сигнала.

Выборка за эквивалентное время

Режим выборки, в котором осциллограф строит картину повторяющегося сигнала, собирая немного информации из каждого повторения или цикла. Существует два типа выборки эквивалентного времени: случайная и последовательная.

Выборка в реальном времени:

Режим выборки, в котором осциллограф собирает максимально возможное количество выборок из одного запускаемого сбора данных. Идеально подходит для сигналов, частотный диапазон которых меньше половины максимальной частоты дискретизации осциллографа.

Чувствительность:

Указывает наименьшее изменение входного сигнала, которое заставляет кривую двигаться вверх или вниз на экране. Обычно выражается в мВ . 16-разрядный АЦП ADALM1000 может разрешать входные сигналы до 100 мкВ. 12-разрядный АЦП ADALM2000 может разрешать входные сигналы до 1,5 мВ.

Одиночный выстрел:

Сигнал, измеренный осциллографом, который возникает только один раз (также называется переходным процессом).

Одиночное сканирование:

Режим триггера для отображения одного активированного экрана сигнала, а затем остановки.

Развертка:

Один горизонтальный проход электронного луча осциллографа слева направо по экрану ЭЛТ.

Скорость развертки:

То же, что база времени.

База времени:

Схема осциллографа, управляющая синхронизацией развертки. База времени устанавливается регулятором секунд/дел.

След:

Фигуры нарисованы на аналоговом осциллографе с электронно-лучевой трубкой (ЭЛТ) за счет движения электронного луча.

Переходный период:

Сигнал, измеренный осциллографом, который возникает только один раз (также называется однократным событием).

Уровень срабатывания:

Уровень напряжения, которого должен достичь сигнал источника запуска, прежде чем схема запуска инициирует развертку.

Режим запуска:

Режим, который определяет, будет ли осциллограф отображать сигнал, если он не обнаружит триггер. Общие режимы запуска включают нормальный и автоматический.

Наклон триггера или край:

Он определяет, где во входном сигнале сработает прицел. Это может быть нарастание или спад наклона или фронта сигнала.

Вскз :

Истинное среднеквадратичное значение напряжения формы волны сигнала представляет собой эквивалентное напряжение постоянного тока, которое будет генерировать такое же количество тепла (энергии) в резисторе, что и сигнал. Для синусоидальных сигналов со средним значением постоянного тока, равным нулю, Vrms = Vpeak / sqrt(2)/

Волна:

Сигнал, который регулярно повторяется во времени. Общие типы включают: синусоидальный, квадратный, прямоугольный, пилообразный, треугольный, ступенчатый, импульсный, периодический, непериодический, синхронный, асинхронный.

Форма волны:

Графическое представление изменения напряжения во времени.

Скорость захвата сигнала:

Скорость захвата осциллографом сигналов, выраженная в количестве сигналов в секунду (wfms/s).

Точка сигнала:

Цифровое значение, представляющее напряжение сигнала в определенный момент времени. Точки сигнала рассчитываются из точек выборки и сохраняются в памяти.

Скорость записи:

Способность аналогового осциллографа обеспечивать визуальную трассировку движения сигнала из одной точки в другую. Эта возможность ограничена для сигналов с низким уровнем повторения, которые имеют быстро меняющиеся детали, такие как цифровые логические сигналы.

Осциллограф Scopy [Analog Devices Wiki]

Эта версия (07 апреля 2021 г., 22:06) была одобрена Брэндоном Буши. Доступна ранее одобренная версия (20 октября 2020 г., 13:43).

Содержание

• Осциллограф Scopy

  • Видео

  • Общий

  • Настройка тестового сигнала

  • Настройка масштаба по горизонтали и вертикали

  • Запуск осциллографа

  • Выполнение измерений сигналов с помощью курсоров

  • Использование встроенных функций измерения сигналов

  • Работа с математическими каналами

  • Работа с эталонными каналами

  • Работа с представлением смешанного сигнала

Осциллограф состоит из центрального графика сигналов и панели управления с настройками различных опций прибора. На графике отображаются формы сигналов, которые захвачены на доступных каналах осциллографа.

Для переключения на этот прибор нажмите на кнопку Осциллограф в левом меню.

Функция калибровки автоматически запускается для осциллографа, когда Scopy подключается к устройству M2k.

Видео

Общие

Панель управления выдвигается и выдвигается с правой стороны экрана, и ее можно открыть, нажав кнопку любого элемента с правой стороны нижней строки меню. Элементы могут быть:

• Настройки канала

• Курсоры

• Мера

• Триггер

Список каналов доступен в левой части нижней строки меню. Канал можно активировать/деактивировать, нажав переключатель слева от названия канала. Настройки канала для каждого включенного канала можно открыть с помощью кнопки, расположенной справа от названия канала.

При нажатии на канал выбирается название канала. Одновременно может быть выбран только один канал. Настройки курсоров и измерений будут применяться (если они включены нажатием соответствующих переключателей) к выбранному каналу.

Настройки канала:

• База времени : – Ее можно изменить, нажимая кнопки +/- или вводя значение в поле редактирования. Нажатие на центр круга диапазона позволяет переключаться между режимами точного и грубого измерения. Выпадающее меню доступно для выбора подходящей единицы измерения.

• Положение по горизонтали : – Его можно изменить, нажимая кнопки +/- или вводя значение в поле редактирования. Нажатие на центр круга диапазона позволяет переключаться между режимами точного и грубого измерения. Выпадающее меню доступно для выбора подходящей единицы измерения.

• Вольт/дел : – Можно изменить, нажимая кнопки +/- или вводя значение в поле редактирования. Нажатие на центр круга диапазона позволяет переключаться между режимами точного и грубого измерения. Выпадающее меню доступно для выбора подходящей единицы измерения.

• Положение по вертикали : – Его можно изменить, нажимая кнопки +/- или вводя значение в поле редактирования/перетаскивая осциллограмму на экране вертикально, используя маркеры смещения слева от графика. Нажатие на центр круга диапазона позволяет переключаться между режимами точного и грубого измерения. Выпадающее меню доступно для выбора подходящей единицы измерения.

• Толщина канала : Изменяет толщину линии сигнала выбранного канала, отображаемого на холсте графика.

• Аттенюация пробника : Определяет используемую аттенюацию пробника.

• Глубина памяти : Этот элемент управления предоставляет пару значений, соответствующих каждому значению базы времени. Это увеличивает количество полученных выборок и частоту выборки.

• Программное обеспечение связи по переменному току : Если эта функция включена, блокируется постоянная составляющая сигнала. Это полезно, когда сигнал слишком велик для текущих настроек графика, видя, как он центрирует сигнал при нуле вольт.

• Autoset : Автоматически регулирует смещение, диапазон, частоту и конфигурацию запуска на основе входных сигналов. Перед использованием этой функции пользователь должен запустить осциллограф.

При нажатии кнопки «Общие настройки» на правой боковой панели появится флажок, предоставляющий возможность расчета и построения БПФ и представления XY полученных сигналов. Как показано на следующем рисунке, если включен вид XY, в правом боковом меню появляется новый раздел, позволяющий пользователю выбирать каналы, используемые для каждой оси графика, и тип графика.

Осциллограф может экспортировать текущие данные в формате .csv. Чтобы открыть панель настроек экспорта, нажмите кнопку с колесиком, расположенную в верхней правой части экрана. С помощью переключателя «Экспортировать все» вы можете выбрать и экспортировать данные из всех доступных каналов или создать собственный выбор с помощью раскрывающегося списка. Решив, какие каналы следует экспортировать, нажмите «Экспорт» и выберите файл.

Нажатие кнопки (+) справа от двух кнопок выбора каналов откроет панель, которая позволяет пользователю добавлять математические каналы или эталонные каналы. На панели Math пользователь может вычислять различные уравнения, используя также сигналы, полученные по каналам. После определения уравнения нажатием кнопки «Применить» функция подтверждается. Затем, нажав «Добавить канал», добавляется новый канал и отображается график уравнения.

Маленькие белые квадраты справа от названий приборов управляют функциями запуска/остановки приборов, позволяя пользователю запускать и останавливать прибор, не отображая его на текущем дисплее. Щелчок по названию осциллографа вызывает верхний уровень двухканального осциллографа Scopy, как показано на следующем рисунке.

Канал 1 включается и выключается нажатием на оранжевый круг, а канал 2 включается и выключается нажатием на фиолетовый кружок. Включенный канал обозначается закрашенным кружком, а выключенный канал обозначается пустым кружком. Цвета осциллограмм соответствуют цветам кружков.

Для того, чтобы представить базовую работу осциллографа, требуется источник сигнала, поэтому мы будем использовать двухканальный генератор сигналов Scopy для генерации синусоидальных волн, которые будут применяться к двум каналам осциллографа. Осциллограф имеет два симметричных входа, а генератор сигналов имеет два несимметричных выхода, поэтому мы можем подключить положительные стороны входов осциллографа к выходам генератора сигналов, а отрицательные стороны входов осциллографа к земле. Для выполнения этих подключений полезен четырехконтактный однорядный разъем, а проводные соединения следующие:

• Желто-оранжевый (выход генератора сигналов 1 на положительный вход осциллографа 1)

• Черный (рядом с желтым) — оранжевый/белый (заземление на отрицательный вход осциллографа 1)

• Желтый/бело-синий (выход генератора сигналов 2 на положительный вход осциллографа 2)

• Черный (рядом с желтым/белым) – синий/белый (заземление на отрицательный вход осциллографа 2)

Генератор сигналов вызывается щелчком по названию «Генератор сигналов» в меню прибора. Генератор сигналов инициализируется с включенными обоими каналами и требует только выбора формы волны, амплитуды и частоты. Нажмите на меню «Канал 1» и установите «Форму волны» для «Синусоида», «Амплитуда» для 4 Вольт, «Частота» для 1 кГц и смещение на 2 Вольта. По завершении настройки нажмите «Выполнить», как показано на следующем рисунке. Записи можно вводить, вводя числа напрямую и нажимая «Ввод» или нажимая на элементы управления «+» и «-», а единицы измерения можно выбирать непосредственно под числами.

Настройка масштаба по горизонтали и вертикали

Откройте двухканальный осциллограф, нажав на название «Осциллограф» в меню прибора. Осциллограф инициализируется с обоими активными каналами, поэтому канал 2 должен быть отключен для просмотра только канала 1. Откройте настройки канала для канала 1 и отключите программную связь по переменному току. Затем установите базу времени на 500 мкс /дел и Масштаб по вертикали для 1 В /дел и нажмите «Выполнить», как показано на следующем рисунке.
Чтобы заблокировать постоянную составляющую сигнала, включите функцию связи по переменному току для первого канала. Теперь сигнал должен быть сосредоточен на нулевом вольте. Вы также можете изменить глубину памяти, используя раскрывающийся список, увеличив количество выборок и частоту дискретизации, как показано на следующем рисунке. Если горизонтальное положение триггера изменяется в режиме глубины памяти, глубина памяти будет установлена ​​на версию по умолчанию, поскольку количество выборок перед триггером ограничено 8k.

Запуск осциллографа

Основные настройки триггера осциллографа выполняются щелчком по меню «Триггер», которое появляется, как показано на рисунке ниже. В этом примере мы настроили осциллограф на запуск по переднему фронту входного сигнала канала 1 при уровне 0 вольт. Также предусмотрен гистерезис для повышения производительности запуска по зашумленным сигналам запуска. Затем устанавливается значение гистерезиса для канала, используемого в качестве источника запуска.

Курсоры измерения доступны для временной развертки и вертикальной шкалы, и доступ к ним можно получить, щелкнув элемент управления «Курсоры», расположенный в нижней правой части дисплея Scopy. Доступ к меню курсора осуществляется нажатием на значок меню рядом с меткой «Курсоры». Меню курсора появляется справа на дисплее Scopy и позволяет индивидуально включать и выключать каждую пару курсоров. Курсоры временной развертки показывают абсолютное время относительно горизонтального управления положением, а также Δt и частоту, рассчитываемую как 1/Δt. Курсоры вертикальной шкалы указывают абсолютное напряжение, а также ΔV. Курсоры перемещаются путем перетаскивания элементов управления со стрелками вверх/вниз, расположенных на концах курсора.

Показания курсора можно отобразить в любом углу графика с помощью элемента управления «Позиция» в правом боковом меню. Также прозрачность Показания можно изменить с помощью соответствующего элемента управления из правого бокового меню. На следующем рисунке показан сигнал 4 V 1 кГц с включенными вертикальным и горизонтальным курсорами.

Scopy может выполнять математические расчеты непосредственно на выборочных данных, и доступ к ним можно получить, щелкнув элемент управления «Измерение», расположенный в нижней правой части дисплея Scopy. Доступ к меню измерений осуществляется щелчком по значку меню рядом с меткой «Измерение». Меню измерений появляется справа на дисплее Scopy и предоставляет пользователю доступ ко многим измерениям сигнала. На следующем рисунке показаны все доступные измерения сигналов, к которым можно получить доступ, переключив функцию «Показать все» в положение «включено». Измерения и статистику можно активировать с помощью функции «Показать все» или отдельно с помощью настраиваемого раскрывающегося списка, как показано на следующем рисунке.

Работа с математическими каналами

Математические каналы можно добавить в инструмент, нажав кнопку плюс (+), расположенную в нижней строке меню рядом с «Канал 2». В открывшемся меню будут элементы управления для добавления математических каналов и опорных каналов. Если на панели выбрана вкладка «Математика», откроется меню конфигурации математики, в котором будут элементы управления для вставки математического выражения для каналов, которые будут добавлены. Выражение можно ввести напрямую или отредактировать с помощью математической панели, которая содержит цифры, различные математические функции, математические операции и раскрывающийся список «t», представляющий данные из аппаратных каналов. Следующим шагом является нажатие кнопки «Применить», которая проверяет правильность выражения. Строка под выражением станет зеленой для допустимых выражений и красной в противном случае. В этом примере установите f(t) = sqrt(t0 * t0), чтобы создать математический канал, содержащий абсолютные значения канала 1. Наконец, чтобы добавить математический канал, необходимо щелкнуть «Добавить канал». Недавно добавленный канал будет добавлен в нижнюю строку меню, и его можно будет удалить в любое время, нажав кнопку X рядом с названием канала. Все действия, описанные выше, можно наглядно представить на иллюстрации ниже.
Выражение математического канала можно редактировать после добавления канала в список. Для этого вам нужно открыть настройки математического канала, как показано на следующем рисунке. В настройках математического канала отображаются выражение и кнопка «Редактировать функцию». Кнопка «Редактировать функцию» откроет математическую панель, аналогичную той, которая используется для добавления нового математического канала. Вы можете изменить функцию, затем нажмите «Сохранить», и все настройки будут обновлены.

Работа с эталонными каналами

С помощью той же кнопки (+), описанной в предыдущем разделе, можно выбрать вкладку «Справочник». Это загружает панель конфигурации, которая позволяет вам загрузить ранее захваченный сигнал из файла .csv. После выбора файла выберите, какие каналы следует импортировать (или воспользуйтесь переключателем «Импортировать все»), и нажмите «Импортировать выбранные каналы». Это добавит новый канал в меню нижней панели. Как и математические каналы, эталонные каналы можно удалить в любое время, нажав кнопку X рядом с названием канала.

С помощью той же кнопки (+), описанной в предыдущем разделе, можно выбрать вкладку «Логика». Здесь будет некоторая информация о том, как будет работать представление смешанных сигналов, и о возможности его включения. После нажатия кнопки «Включить» виджет «Логика» должен быть добавлен внизу. Если щелкнуть здесь настройки, откроется меню, похожее по использованию на Logic Analyzer. Здесь можно включить/отключить цифровые каналы, добавить декодеры и так далее. Частота дискретизации цифрового сигнала и количество выборок для захвата вычисляются на основе параметров осциллографа.

Вернуться на главную страницу Scopy

University/Tools/m2k/scopy/oscilloscope.txt · Последнее изменение: 07 апреля 2021 г., 22:06, Brandon Bushey

Осциллограф — Википедия

Осциллограф представляет собой электронный измерительный прибор, который создает видимый двухмерный график одной или нескольких разностей электрических потенциалов. Одна ось дисплея обычно представляет время, что делает прибор полезным для отображения периодических сигналов. Название часто сокращается до «сфера».

Типичный осциллограф представляет собой прямоугольную коробку с небольшим экраном, многочисленными входными разъемами и ручками управления и кнопками на передней панели. Чтобы облегчить измерения, на лицевой стороне экрана нарисована сетка, называемая координатной сеткой . Каждый квадрат сетки известен как деление . Измеряемый сигнал подается на один из входных разъемов, который обычно представляет собой коаксиальный разъем типа BNC или N. Если источник сигнала имеет собственный коаксиальный разъем, то используется простой коаксиальный кабель; в противном случае специализированный кабель под названием 9Используется зонд 0449 , поставляемый с осциллографом.

В простейшем режиме осциллограф неоднократно рисует горизонтальную линию, называемую трассировкой , через середину экрана слева направо. Один из элементов управления, элемент управления временной разверткой , устанавливает скорость, с которой рисуется линия, и калибруется в секундах на деление. Если входное напряжение отклоняется от нуля, кривая отклоняется либо вверх, либо вниз. Другой элемент управления, вертикальный регулятор , устанавливает масштаб вертикального отклонения и калибруется в вольтах на деление. Полученная трасса представляет собой график зависимости напряжения от времени (настоящее время отображается в различных положениях, самое недавнее прошлое слева, менее недавнее прошлое справа).

Если входной сигнал является периодическим, то можно получить почти стабильную трассу, просто установив временную развертку так, чтобы она соответствовала частоте входного сигнала. Например, если входной сигнал представляет собой синусоиду с частотой 50 Гц, то ее период равен 20 мс, поэтому временная развертка должна быть настроена так, чтобы время между последовательными горизонтальными развертками составляло 20 мс. Этот режим называется непрерывная развертка . К сожалению, временная развертка осциллографа не совсем точна, а частота входного сигнала не совсем стабильна, поэтому кривая будет дрейфовать по экрану, что затруднит измерения.

Чтобы обеспечить более стабильную трассировку, осциллограф имеет функцию, называемую триггером . Это приводит к тому, что осциллограф останавливается после достижения правой стороны экрана и ждет определенного события, прежде чем вернуться к левой стороне экрана и нарисовать следующую трассу. Эффект заключается в повторной синхронизации временной развертки с входным сигналом, что предотвращает горизонтальный дрейф трассы. Цепи запуска позволяют отображать непериодические сигналы, такие как одиночные импульсы, а также периодические сигналы, такие как синусоидальные и прямоугольные волны.

Типы триггеров включают в себя:

• внешний триггер , импульс от внешнего источника, подключенного к специальному входу на осциллографе.
• триггер фронта , детектор фронта, который генерирует импульс, когда входной сигнал пересекает заданное пороговое напряжение в заданном направлении.
• триггер видео , схема, которая извлекает синхронизирующие импульсы из видеоформатов, таких как PAL и NTSC, и запускает временную базу для каждой строки, указанной строки, каждого поля или каждого кадра.
• запуск с задержкой , который выжидает заданное время после запуска по фронту перед началом развертки. Ни одна схема запуска не действует мгновенно, поэтому всегда существует определенная задержка, но схема задержки запуска увеличивает эту задержку до известного и регулируемого интервала.

Большинство осциллографов также позволяют обходить временную развертку и подавать внешний сигнал на усилитель строчной развертки. Это называется режимом X-Y и полезно для просмотра фазового соотношения между двумя сигналами, что обычно делается в радио- и телетехнике. Когда два сигнала являются синусоидами различной частоты и фазы, результирующая кривая называется фигурой Лиссажу[?].

Некоторые осциллографы имеют курсоры , представляющие собой линии, которые можно перемещать по экрану для измерения временного интервала между двумя точками или разности между двумя напряжениями.

Большинство осциллографов имеют два или более входных канала , что позволяет отображать на экране более одного входного сигнала. Обычно осциллограф имеет отдельный набор вертикальных регуляторов для каждого канала, но только одну систему запуска и временную развертку.

Осциллограф с двойной временной базой имеет две системы запуска, поэтому два сигнала можно просматривать на разных временных осях. Это также известно как режим «увеличения». Пользователь улавливает желаемый сложный сигнал, используя подходящую настройку триггера. Затем он включает функцию «увеличения», «масштабирования» или «двойной временной развертки» и может перемещать окно, чтобы просмотреть детали сложного сигнала.

Иногда событие, которое хочет видеть пользователь, может происходить лишь время от времени. Чтобы отследить эти события, некоторые осциллографы представляют собой «области хранения», в которых сохраняется самая последняя развертка на экране.

Некоторые цифровые осциллографы могут выполнять развертку со скоростью всего один раз в час, эмулируя ленточный самописец. То есть сигнал прокручивается по экрану справа налево. Большинство причудливых осциллографов переключаются из режима развертки в режим ленточной диаграммы примерно один разворот за десять секунд. Это потому, что в противном случае прицел выглядит сломанным: он собирает данные, но точку не видно.

Пример использования

здесь было бы неплохо привести несколько примеров как проблем, так и решений

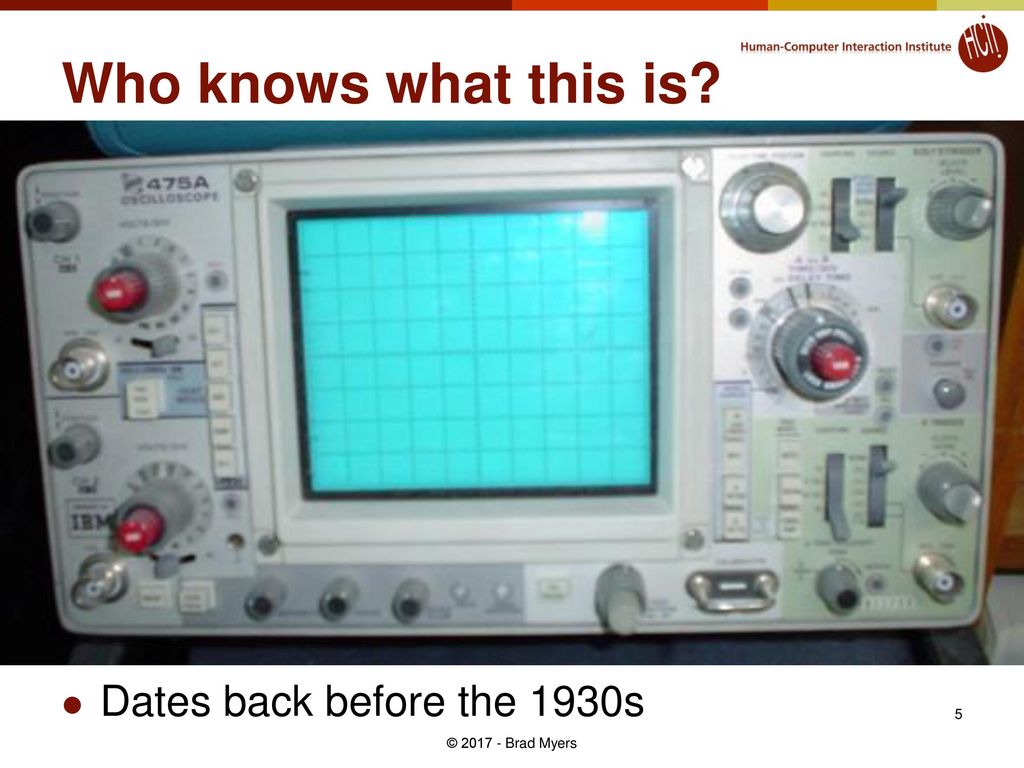

Электронно-лучевой осциллограф (CRO)

Самый ранний и простейший тип осциллографа состоял из электронно-лучевой трубки, вертикального усилителя, временной развертки, горизонтального усилителя и источника питания. Теперь их называют «аналоговыми» прицелами, чтобы отличить их от «цифровых» прицелов, которые стали обычным явлением в 1990-х и 2000-х годах.

До введения CRO в его нынешнем виде электронно-лучевая трубка уже использовалась в качестве измерительного прибора. Электронно-лучевая трубка представляет собой вакуумированную стеклянную оболочку, аналогичную той, что используется в черно-белом телевизоре, с плоской поверхностью, покрытой фосфоресцирующим материалом (люминофором). Поскольку инструмент рассматривается на расстоянии вытянутой руки, экран обычно имеет диаметр около 20 см, что намного меньше, чем в телевизоре.

В горловине трубки находится электронная пушка, представляющая собой нагретую металлическую пластину с проволочной сеткой (решеткой) перед ней. Разность потенциалов в несколько сотен вольт прикладывается, чтобы нагретая пластина (катод) заряжалась отрицательно, а сетка (или анод) заряжалась положительно. Электрическое поле отрывает электроны от катода и толкает их, как пули, мимо анода к экрану. Когда электронный луч попадает на люминофор, он заставляет его светиться, создавая яркое пятно на экране. При включении ЭЛТ обычно отображает одну яркую точку в центре экрана, но эту точку можно перемещать электростатически или магнитно. ЭЛТ в осциллографе использует электростатическое отклонение.

Между электронной пушкой и экраном находятся две противоположные пары металлических пластин, называемых отклоняющими пластинами. Вертикальный усилитель создает разность потенциалов на одной паре пластин, создавая вертикальное электрическое поле, через которое проходит электронный пучок. Когда поле равно нулю, луч не затрагивается. Когда поле положительное, луч отклоняется вверх, а когда поле отрицательное, луч отклоняется вниз. Горизонтальный усилитель выполняет аналогичную работу с другой парой отклоняющих пластин, заставляя луч перемещаться влево или вправо. Эта система отклонения называется электростатическим отклонением и отличается от системы электромагнитного отклонения, используемой в телевизионных трубках. Электростатическое отклонение дешевле и легче, но подходит только для небольших трубок.

База времени представляет собой электронную схему [?], которая генерирует пилообразное напряжение. Это напряжение, которое многократно изменяется от одного значения к другому линейно во времени. Когда он достигает второго значения, он быстро возвращается к первому значению и снова начинает увеличиваться. Напряжение временной развертки управляет усилителем строчной развертки. Его эффект состоит в том, чтобы провести электронный луч с постоянной скоростью слева направо по экрану, а затем быстро вернуть луч влево вовремя, чтобы начать следующий проход. Временная развертка может быть настроена так, чтобы время развертки соответствовало периоду сигнала.

Между тем, вертикальный усилитель управляется внешним напряжением (вертикальный вход), которое берется из измеряемой схемы или эксперимента. Усилитель имеет очень высокий входной импеданс, порядка мегаом или гигаом, так что он потребляет лишь небольшой ток от источника сигнала. Усилитель приводится в действие вертикальными отклоняющими пластинами с напряжением, пропорциональным вертикальному входу. Коэффициент усиления вертикального усилителя можно регулировать в соответствии с амплитудой входного напряжения. Положительное входное напряжение изгибает электронный луч вверх, а отрицательное напряжение изгибает его вниз, так что вертикальное отклонение точки показывает значение входа. Реакция этой системы намного быстрее, чем у механических измерительных устройств, таких как мультиметр, где инерция указателя замедляет его реакцию на ввод.

Когда все эти компоненты работают вместе, в результате на экране появляется яркая дорожка, представляющая собой график зависимости напряжения от времени. Напряжение отложено по вертикальной оси, а время по горизонтальной.

Многоканальные прицелы на самом деле не имеют нескольких электронных лучей. Вместо этого они отображают только одну точку за раз, но переключают точку между одним каналом и другим либо попеременно (режим ALT), либо много раз за развертку (режим CHOP).

Элементы управления вертикальным усилителем и временной разверткой откалиброваны для отображения на экране расстояния по вертикали, соответствующего заданной разности напряжений, и расстояния по горизонтали, соответствующего заданному интервалу времени.

Блок питания является важным компонентом прицела. Он обеспечивает низкое напряжение для питания нагревателя катода в трубке, а также вертикального и горизонтального усилителей. Для привода электростатических отклоняющих пластин необходимо высокое напряжение. Эти напряжения должны быть очень стабильными. Любые вариации вызовут ошибки в положении и яркости трассы.

Более поздние аналоговые осциллографы добавили к стандартной конструкции цифровую обработку. Та же базовая архитектура — электронно-лучевая трубка, вертикальный и горизонтальный усилители — была сохранена, но электронный луч управлялся цифровой схемой, которая могла отображать графику и текст, смешанные с аналоговыми сигналами. Дополнительные функции, которые предоставляет эта система, включают в себя:

• экранное отображение настроек усилителя и временной развертки;
• курсоры напряжения — регулируемые горизонтальные линии с отображением напряжения;
• курсоры времени — регулируемые вертикальные линии с отображением времени;
• экранные меню для настроек запуска и других функций.

Аналоговый запоминающий осциллограф

Дополнительная функция, доступная в некоторых аналоговых прицелах, называется «хранение». Эта функция позволяет шаблону трассировки, который обычно затухает за доли секунды, оставаться на экране в течение нескольких минут или дольше. Электрическая цепь может быть активирована для сохранения и стирания следа на экране.

Цифровой запоминающий осциллограф

Цифровой запоминающий осциллограф, или сокращенно DSO, в настоящее время является предпочтительным типом для большинства промышленных приложений, хотя простые аналоговые CRO все еще используются любителями. Он заменяет ненадежный метод хранения, используемый в аналоговых осциллографах, цифровой памятью, которая может хранить данные столько времени, сколько требуется, без ухудшения качества. Он также позволяет осуществлять сложную обработку сигнала с помощью высокоскоростных цифровых схем обработки сигналов.

Вертикальный вход вместо управления вертикальным усилителем оцифровывается аналого-цифровым преобразователем для создания набора данных, который сохраняется в памяти микропроцессора. Набор данных обрабатывается, а затем отправляется на дисплей, который в ранних DSO был электронно-лучевой трубкой, но теперь, скорее всего, будет плоской ЖК-панелью. Распространены DSO с цветными ЖК-дисплеями. Набор данных можно отправить по локальной или глобальной сети для обработки или архивирования. Собственное программное обеспечение для анализа сигналов осциллографа может извлекать множество полезных характеристик во временной области (например, время нарастания, длительность импульса, амплитуду), частотные спектры, гистограммы и статистику, карты постоянства и большое количество параметров, важных для инженеров в специализированных областях, таких как телекоммуникации. , анализ дисков и силовая электроника.

Наиболее типичная проблема, возникающая при приближении к незнакомой области, — это когда трассировка не видна.

Многие новые прицелы имеют кнопку «сброс параметров» или «автоматическая настройка». Используйте его, когда вы запутались, или когда вы впервые подходите к незнакомой сфере. У некоторых осциллографов есть кнопка «beamfinder», которая ограничивает размер скана, чтобы на экране отображалась трасса.

Убедитесь, что сначала вы установили параметры канала на связь «по постоянному току» с автоматическим запуском. Уменьшайте вольт канала на деление, пока не появится линия. Установите время развертки на деление, близкое к скорости желаемого события, а затем отрегулируйте вольт на деление, пока событие не появится с полезным размером.

Осциллографы почти всегда имеют тестовый выходной сигнал, который можно измерить, чтобы убедиться, что канал и пробник работают. Приближаясь к незнакомому осциллографу, целесообразно сначала измерить этот сигнал.

Как правило, заземление осциллографа должно быть подключено к заземлению тестируемой цепи, иначе результаты могут быть очень странными. На конце большинства измерительных проводов для осциллографов имеется встроенный зажим заземления.

Связь «AC» блокирует любой постоянный ток в сигнале, это полезно при измерении слабого сигнала, находящегося на смещении постоянного тока.

Муфта постоянного тока должна использоваться при измерении напряжения постоянного тока.

Убедитесь, что вы запускаете с правильного канала. Установите задержку триггера на ноль. Регулируйте уровень триггера до тех пор, пока не сработает желаемое событие. Наконец, отрегулируйте задержку запуска, пока не появится желаемая функция сигнала.

Емкость провода в тестовом щупе может привести к тому, что осциллограф будет неточно отображать высокоскоростные сигналы. Если сигнал выглядит искаженным, то есть если он показывает необычный звон или странные горбы, попробуйте отрегулировать емкость зонда осциллографа. Многие датчики эндоскопа имеют небольшой регулировочный винт на датчике. Большинство осциллографов имеют тестовый выходной сигнал, который создает прямоугольную волну для настройки пробника. Отрегулируйте датчик так, чтобы углы прямоугольной волны казались квадратными.

Осциллографы обычно имеют контрольный список некоторых из перечисленных выше функций. Основной мерой добродетели является пропускная способность его вертикальных усилителей. Типичные осциллографы общего назначения должны иметь полосу пропускания не менее 100 МГц, хотя для аудиочастотных приложений допустима гораздо более низкая полоса пропускания. Полезный диапазон развертки составляет от одной секунды до 100 наносекунд с запуском и задержкой развертки. Для работы с цифровыми сигналами необходимы два канала, а также рекомендуется объем памяти со скоростью развертки не менее 1/5 максимальной частоты вашей системы.

Главным неосязаемым преимуществом качественного осциллографа является качество схемы запуска. Если триггер нестабилен, дисплей всегда будет нечетким. Качество улучшается примерно по мере увеличения частотной характеристики и стабильности напряжения триггера.

Осциллографы с цифровым запоминающим устройством (почти единственный вид, доступный в настоящее время на более высоком уровне рынка) раньше отображали вводящие в заблуждение сигналы при низкой частоте дискретизации, но эта проблема «алиасинга» теперь встречается гораздо реже из-за увеличения объема памяти. Однако стоит спросить об этом на рынке подержанных автомобилей.

По состоянию на 2002 год двухканальное хранилище с частотой 150 МГц стоит около 1200 долларов в новом виде и достаточно хорошо для общего использования. В продаже имеются осциллографы с полосой пропускания сигнала до 70 ГГц, но более быстрые осциллографы становятся намного дороже.

Существует доступная альтернатива осциллографу, полезная для многих задач. Сигналы можно слушать. Основной план состоит в том, чтобы смешать промежуточную частоту с сигналом, а затем усилить и прослушать результат через динамик. С современными твердотельными схемами такое оборудование стоит всего несколько долларов и может работать от небольшой батареи. Эта диагностическая система широко использовалась почти во всех ранних разработках радио и до сих пор используется в Азии бедными радиолюбителями.

Осциллографы | Психология Вики | Фэндом

Оценка | Биопсихология | Сравнительный | Познавательный | Развивающие | Язык | Индивидуальные различия | Личность | Философия | Социальные |
Методы | Статистика | Клинический | Образовательные | промышленный | Профессиональные товары | Мировая психология |

Биологический: Поведенческая генетика · Эволюционная психология · Нейроанатомия · Нейрохимия · Нейроэндокринология · Неврология · Психонейроиммунология · Физиологическая психология · Психофармакология (Индекс, Структура)

Эту статью необходимо переписать, чтобы повысить ее актуальность для психологов. .
Пожалуйста, помогите улучшить эту страницу самостоятельно, если можете. Этот прибор с двойной трассировкой и двойной разверткой имел полосу пропускания по горизонтали 250 МГц, максимальную вертикальную чувствительность 5 мВ на деление и максимальную (без увеличения) скорость горизонтальной развертки 10 нс на деление. Вертикальные элементы управления находятся слева: канал 1 вверху и канал 2 внизу. Элементы управления горизонтальной разверткой находятся справа, основной триггер вверху и триггер с задержкой внизу. Элементы управления электронно-лучевой трубкой (ЭЛТ) находятся под экраном. Металлическая петля в правом нижнем углу экрана подавала калибровочный сигнал для датчиков напряжения и тока.

Осциллограф (иногда сокращенно CRO , для электронно-лучевого осциллографа, или обычно просто Scope или O-scope ) представляет собой часть электронного испытательного оборудования, которое позволяет просматривать напряжения сигналов, обычно в виде двух размерный график одной или нескольких разностей электрических потенциалов (вертикальная ось), построенный как функция времени или некоторого другого напряжения (горизонтальная ось).

Содержание

• 1 Характеристики и применение
  • 1.1 Описание
    • 1.1.1 Внешний вид
    • 1.1.2 Входы
    • 1.1.3 След
    • 1.1.4 Триггер
    • 1.1.5 Режим X-Y
    • 1.1.6 Другие функции
  • 1.2 Примеры использования
  • 1.3 Советы по использованию
• 2 Как это работает
  • 2.1 Электронно-лучевой осциллограф (CRO)
  • 2.2 Двухлучевой осциллограф
  • 2.3 Аналоговый запоминающий осциллограф
  • 2.4 Цифровой запоминающий осциллограф
  • 2,5 Осциллограф смешанных сигналов
  • 2.6 Ручной осциллограф
  • 2.7 Осциллограф на базе ПК (PCO)
• 3 Осциллографы в популярной культуре
• 4 История
  • 4.1 Изобретение
  • 4.2 Осциллограф с запуском
  • 4.3 Тектроникс
  • 4.4 Цифровые осциллографы
• 5 Осциллограф мелочи
• 6 См. также
• 7 Внешние ссылки
  • 7.1 Информация
  • 7.2 Производители прицелов

Особенности и применение

Описание

Внешний вид

Типичный осциллограф обычно имеет коробчатую форму с экраном дисплея, многочисленными входными разъемами, ручками управления и кнопками на передней панели. Чтобы облегчить измерения, на лицевой стороне экрана нарисована сетка, называемая координатной сеткой . Каждый квадрат сетки известен как деление .

Входы

Измеряемый сигнал подается на один из входных разъемов, который обычно представляет собой коаксиальный разъем типа BNC или N. Если источник сигнала имеет собственный коаксиальный разъем, то используется простой коаксиальный кабель; в противном случае используется специальный кабель, называемый пробником осциллографа, который входит в комплект поставки осциллографа. Осциллографы общего назначения имеют стандартное входное сопротивление 1 МОм параллельно с емкостью около 20 пикофарад. Это позволяет использовать стандартные пробники осциллографа. Прицелы для использования с очень высокими частотами могут иметь входы на 50 Ом, которые необходимо либо напрямую подключать к источнику сигнала на 50 Ом, либо использовать с Z 9.1002 0 или активные датчики. Используется для измерения напряжения.

Кривая

В самом простом режиме осциллограф неоднократно рисует горизонтальную линию, называемую кривая , через центр экрана слева направо. Один из элементов управления, элемент управления временной разверткой , устанавливает скорость, с которой рисуется линия, и калибруется в секундах на деление. Если входное напряжение отклоняется от нуля, кривая отклоняется либо вверх, либо вниз. Другой элемент управления, вертикальный регулятор , устанавливает масштаб вертикального отклонения и калибруется в вольтах на деление. Полученная трасса представляет собой график зависимости напряжения от времени (настоящее отображается в различных положениях, менее недавнее прошлое слева, самое недавнее прошлое справа).

Если входной сигнал является периодическим, то можно получить почти стабильную кривую, просто установив временную развертку в соответствии с частотой входного сигнала. Например, если входной сигнал представляет собой синусоиду с частотой 50 Гц, то ее период равен 20 мс, поэтому временная развертка должна быть настроена так, чтобы время между последовательными горизонтальными развертками составляло 20 мс. Этот режим называется непрерывная развертка . К сожалению, временная развертка осциллографа не совсем точна, а частота входного сигнала не совсем стабильна, поэтому кривая будет дрейфовать по экрану, что затруднит измерения.

Триггер

Для обеспечения более стабильной кривой современные осциллографы имеют функцию, называемую триггером . При использовании , запускающего , прицел будет останавливаться каждый раз, когда развертка достигает крайней правой части экрана. Затем область ожидает указанного события, прежде чем рисовать следующую трассировку. Событием запуска обычно является входной сигнал, достигающий некоторого заданного пользователем порогового напряжения в указанном направлении (становится положительным или отрицательным).

Результатом является повторная синхронизация временной развертки с входным сигналом, что предотвращает сдвиг кривой по горизонтали. Таким образом, запуск позволяет отображать периодические сигналы, такие как синусоидальные и прямоугольные волны. Схемы запуска также позволяют отображать непериодические сигналы, такие как одиночные импульсы или импульсы, которые не повторяются с фиксированной частотой.

Типы триггеров включают:

• внешний триггер , импульс от внешнего источника, подключенного к специальному входу на осциллографе.
• триггер фронта , детектор фронта, который генерирует импульс, когда входной сигнал пересекает заданное пороговое напряжение в заданном направлении.
• триггер видео , схема, которая извлекает синхронизирующие импульсы из видеоформатов, таких как PAL и NTSC, и запускает временную развёртку по каждой строке, заданной строке, каждому полю или каждому кадру. Эта схема обычно находится в устройстве контроля формы волны.
• запуск с задержкой , который выжидает заданное время после запуска фронта перед запуском развертки. Ни одна схема запуска не действует мгновенно, поэтому всегда существует определенная задержка, но схема задержки запуска увеличивает эту задержку до известного и регулируемого интервала. Таким образом, оператор может исследовать конкретный импульс в длинной последовательности импульсов.

Режим X-Y

Другие функции

Некоторые осциллографы имеют курсоры , представляющие собой линии, которые можно перемещать по экрану для измерения временного интервала между двумя точками или разницы между двумя напряжениями.

Осциллографы могут иметь два или более входных каналов , что позволяет отображать на экране более одного входного сигнала. Обычно осциллограф имеет отдельный набор вертикальных регуляторов для каждого канала, но только одну систему запуска и временную развертку.

Иногда событие, которое хочет видеть пользователь, может происходить лишь время от времени. Чтобы поймать эти события, некоторые осциллографы, известные как «области памяти», сохраняют на экране самые последние развертки. Первоначально это было достигнуто за счет использования специальной ЭЛТ, «трубки-накопителя», которая надолго сохраняла изображение даже очень короткого события.

Некоторые цифровые осциллографы могут выполнять развертку со скоростью до одного раза в час, эмулируя ленточный самописец. То есть сигнал прокручивается по экрану справа налево. Большинство осциллографов с этой возможностью переключаются из режима развертки в режим ленточной диаграммы примерно один разворот за десять секунд. Это потому, что в противном случае прицел выглядит сломанным: он собирает данные, но точку не видно.

Осциллографы изначально были аналоговыми устройствами. В последнее время дискретизация цифрового сигнала чаще используется для всех моделей, кроме самых простых.

Многие осциллографы имеют различные подключаемые модули для различных целей, например, высокочувствительные усилители с относительно узкой полосой пропускания, дифференциальные усилители, усилители с 4 или более каналами, подключаемые модули выборки для повторяющихся сигналов очень высокой частоты и специальные подключаемые модули. .

Примеры использования

Цифры Лиссажу на осциллографе с разницей фаз 90 градусов между входами x и y.

Одним из наиболее частых применений прицелов является поиск и устранение неисправностей неисправного электронного оборудования. Одним из преимуществ осциллографа является то, что он может графически отображать сигналы: там, где вольтметр может показать совершенно неожиданное напряжение, осциллограф может показать, что цепь колеблется. В других случаях важна точная форма импульса.

В электронном оборудовании, например, соединения между каскадами (например, электронные микшеры, электронные генераторы, усилители) можно «прощупать» на наличие ожидаемого сигнала, используя осциллограф как простой индикатор сигнала. Если ожидаемый сигнал отсутствует или неверен, это означает, что какая-то предшествующая ступень электроники работает некорректно. Поскольку большинство отказов происходит из-за одного неисправного компонента, каждое измерение может доказать, что половина ступеней сложного оборудования либо работает, либо, вероятно, не вызвала отказ.

После обнаружения неисправной ступени дальнейшие исследования обычно могут точно сказать квалифицированному специалисту, какой именно компонент вышел из строя. После замены компонента устройство может быть восстановлено в рабочем состоянии или, по крайней мере, может быть локализована следующая неисправность.

Еще одно применение — проверка недавно разработанных схем. Очень часто недавно разработанная схема будет вести себя неправильно из-за ошибок проектирования, плохих уровней напряжения, электрических помех и т. д. Цифровая электроника обычно работает от часов, поэтому осциллограф с двойной трассировкой, который показывает как тактовый сигнал, так и тестовый сигнал, зависит от часов. полезный. «Области хранения» полезны для «захвата» редких электронных событий, вызывающих сбои в работе.

Другое использование для разработчиков программного обеспечения, которые должны программировать электронику. Часто осциллограф — единственный способ проверить, правильно ли программа работает с электроникой.

Советы по использованию

• Наиболее типичная проблема, возникающая при приближении к незнакомой области, заключается в том, что трассировка не видна. Многие новые прицелы имеют кнопку «сброс параметров» или «автоматическая настройка». Используйте его, когда вы запутались, или когда вы впервые подходите к незнакомой сфере. У некоторых прицелов есть кнопка «beamfinder». Он ограничивает размер скана, чтобы трасса отображалась на экране.

• Убедитесь, что сначала вы установили параметры канала на соединение «DC» с автоматическим запуском. Увеличивайте вольт канала на деление (фактически делясь вниз по высоте строки), пока не появится линия. Установите время развертки на деление, близкое к скорости желаемого события, а затем отрегулируйте вольт на деление, пока событие не появится с полезным размером.

• Осциллографы почти всегда имеют тестовый выходной сигнал, который можно измерить, чтобы убедиться, что канал и пробник работают. Приближаясь к незнакомому осциллографу, целесообразно сначала измерить этот сигнал.

• Емкость провода измерительного щупа может привести к неточному отображению высокоскоростных сигналов осциллографом. Например, может показаться, что передний и задний фронты прямоугольной волны завышаются или занижаются из-за неправильной компенсации пробника. Многие пробники (типы делителей напряжения, такие как пробники x10 и x100) позволяют компенсировать это путем регулировки подстроечного конденсатора. Датчики всегда должны быть настроены на правильное отображение прямоугольных сигналов; большинство осциллографов имеют для этой цели прямоугольный выходной тестовый сигнал.

• Полоса пропускания тестовых пробников должна превышать полосу пропускания входных усилителей осциллографа.

• Соединение сигнального заземления осциллографа должно быть подключено к земле тестируемой цепи, хотя это явно невозможно при измерении разности между двумя напряжениями, ни одно из которых не заземлено. На конце большинства измерительных проводов для осциллографов имеется встроенный зажим заземления. Для точного зондирования высокоскоростных сигналов заземляющий провод должен быть как можно короче; на частотах выше 100 МГц провод заземления должен быть удален и заменен небольшим штырем заземления, который надевается на заземляющее кольцо на конце зонда.

• Если осциллограф подключен к заземлению сети, вполне вероятно, что заземление измерительного провода также подключено к заземлению сети (через корпус осциллографа). Если тестируемая цепь также связана с заземлением сети, то подключение заземления пробника к любому сигналу будет фактически действовать как [[короткое замыкание на землю, что может привести к повреждению тестируемой цепи или самого осциллографа. Этого можно избежать, подав питание на тестируемую цепь через разделительный трансформатор. Распространенной, но опасной ошибкой является использование изолирующего трансформатора для питания осциллографа («плавающего») вместо тестируемой схемы. Это допускает наличие опасного напряжения на металлических частях осциллографа, что является неприемлемым риском поражения электрическим током. Удаление заземления шнура питания, конечно же, также недопустимо. В качестве альтернативы можно использовать изолирующий усилитель осциллографа, чтобы изолировать заземление пробника от заземления осциллографа. Это также хорошее решение, если ИУ не может получать питание через изолирующий трансформатор. Дифференциальные усилители или пробники — еще одно решение проблемы. * «Соединение по переменному току» блокирует любой постоянный ток в сигнале. Это полезно при измерении слабого сигнала на смещении постоянного тока. Обратите внимание, что режим связи по переменному току просто добавляет внутренний последовательный конденсатор, который влияет на низкочастотную характеристику. * При измерении напряжения постоянного тока необходимо использовать «связь по постоянному току». * Убедитесь, что вы запускаете с правильного канала. Установите задержку триггера на ноль. Регулируйте уровень триггера до тех пор, пока не сработает желаемое событие. Наконец, отрегулируйте задержку запуска, пока не появится желаемая функция сигнала. * Зонды Scope дороги и хрупки. Для уменьшения емкости проводник в проводе зонда прицела иногда бывает уже человеческого волоса. Пластиковую «ручку» зонда часто легко сломать. Никогда не оставляйте зонд на полу, где по нему можно ходить. Если вам необходимо совместно использовать область действия, рассмотрите возможность наличия и защиты собственного набора зондов.

  Выбор

  Осциллографы обычно имеют контрольный список некоторых из перечисленных выше функций. Основной мерой добродетели является пропускная способность его вертикальных усилителей. Типичные осциллографы общего назначения должны иметь полосу пропускания не менее 100 МГц, хотя для аудиочастотных приложений допустима гораздо более низкая полоса пропускания.

Полезный диапазон развертки составляет от одной секунды до 100 нс с запуском и задержкой развертки. Для работы с цифровыми сигналами необходимы два канала, а также рекомендуется объем памяти со скоростью развертки не менее 1/5 максимальной частоты вашей системы.

Главным преимуществом качественного осциллографа является качество схемы запуска. Если триггер нестабилен, дисплей всегда будет нечетким. Качество улучшается примерно по мере увеличения частотной характеристики и стабильности напряжения триггера.

Осциллографы с цифровым запоминающим устройством (почти единственный вид, доступный в настоящее время на более высоком уровне рынка) раньше отображали вводящие в заблуждение сигналы при низкой частоте дискретизации, но эта проблема «наложения» теперь встречается гораздо реже из-за увеличения объема памяти. Однако стоит спросить об этом на рынке подержанных автомобилей.

По состоянию на 2004 год двухканальный накопитель с частотой 150 МГц стоит около 1200 долларов США в новом состоянии и подходит для точного использования примерно до 15 МГц. Текущий рекорд пропускной способности по состоянию на май 2006 г. принадлежит семейству осциллографов LeCroy SDA18000 с полосой цифрового чередования полос пропускания до 18 ГГц и стоимостью около 166 400 долларов США. Текущий рекорд пропускной способности цифровых запоминающих осциллографов по состоянию на июнь 2006 года принадлежит серии LeCroy WaveExpert® с полосой пропускания 100 ГГц и стоимостью около 55 000 долларов США для мейнфрейма со сменными модулями стоимостью от 7 000 до 68 300 долларов США.

Как это работает

Электронно-лучевой осциллограф (CRO)

Самый ранний и самый простой тип осциллографа состоял из электронно-лучевой трубки, вертикального усилителя, временной развертки, горизонтального усилителя и источника питания]]. Теперь их называют «аналоговыми» прицелами, чтобы отличить их от «цифровых» прицелов, которые стали обычным явлением в 1990-х и 2000-х годах.

До введения CRO в его нынешнем виде электронно-лучевая трубка уже использовалась в качестве измерительного прибора. Электронно-лучевая трубка представляет собой вакуумированную стеклянную оболочку, аналогичную той, что используется в черно-белом телевизоре, с плоской поверхностью, покрытой фосфоресцирующим материалом (люминофором). Диаметр экрана обычно меньше 20 см, что намного меньше, чем у телевизора.

В горловине трубки находится электронная пушка, представляющая собой нагретую металлическую пластину с проволочной сеткой (сеткой) перед ней. Небольшой потенциал сетки используется для блокировки ускорения электронов, когда электронный пучок необходимо выключить, например, во время обратного хода развертки или когда не происходит событий запуска. Разность потенциалов не менее нескольких сотен вольт прикладывается для того, чтобы нагретая пластина (катод) заряжалась отрицательно по отношению к отклоняющим пластинам. Для осциллографов с более широкой полосой пропускания, где след может двигаться быстрее по мишени люминофора, часто используется положительное ускоряющее напряжение после отклонения более 10 000 вольт, увеличивающее энергию (скорость) электронов, ударяющих по люминофору. Кинетическая энергия электронов преобразуется люминофором в видимый свет в точке удара. При включении ЭЛТ обычно отображает одну яркую точку в центре экрана, но эту точку можно перемещать электростатически или магнитно. ЭЛТ в осциллографе использует электростатическое отклонение.

Между электронной пушкой и экраном находятся две противоположные пары металлических пластин, называемых отклоняющими пластинами. Вертикальный усилитель создает разность потенциалов на одной паре пластин, создавая вертикальное электрическое поле, через которое проходит электронный пучок. Когда потенциалы пластин одинаковы, луч не отклоняется. Когда верхняя пластина положительна по отношению к нижней пластине, луч отклоняется вверх; когда поле реверсировано, луч отклоняется вниз. Горизонтальный усилитель выполняет аналогичную работу с другой парой отклоняющих пластин, заставляя луч перемещаться влево или вправо. Эта система отклонения называется электростатическим отклонением и отличается от системы электромагнитного отклонения, используемой в телевизионных трубках. По сравнению с магнитным отклонением электростатическое отклонение может легче следовать случайным изменениям потенциала, но ограничено небольшими углами отклонения.

Временная развертка представляет собой [[электронную схему, генерирующую пилообразное напряжение. Это напряжение, которое изменяется непрерывно и линейно во времени. Когда оно достигает предопределенного значения, рампа сбрасывается, а напряжение восстанавливает свое начальное значение. Когда триггерное событие распознано, сброс сбрасывается, позволяя линейному увеличению снова увеличиться. Напряжение временной развертки обычно управляет усилителем строчной развертки. Его эффект состоит в том, чтобы провести электронный луч с постоянной скоростью слева направо по экрану, а затем быстро вернуть луч влево вовремя, чтобы начать следующий проход. Временная развертка может быть настроена так, чтобы время развертки соответствовало периоду сигнала.

Между тем, вертикальный усилитель управляется внешним напряжением (вертикальный вход), которое берется из измеряемой схемы или эксперимента. Усилитель имеет очень высокий входной импеданс, обычно один МОм, так что он потребляет лишь небольшой ток от источника сигнала. Усилитель приводится в действие вертикальными отклоняющими пластинами с напряжением, пропорциональным вертикальному входу. Поскольку электроны уже были ускорены на сотни вольт, этот усилитель также должен выдавать почти сотни вольт, и это при очень широкой полосе пропускания. Коэффициент усиления вертикального усилителя можно регулировать в соответствии с амплитудой входного напряжения. Положительное входное напряжение изгибает электронный луч вверх, а отрицательное напряжение изгибает его вниз, так что вертикальное отклонение точки показывает значение входа. Реакция этой системы намного быстрее, чем у механических измерительных устройств, таких как мультиметр, где инерция указателя замедляет его реакцию на ввод.

Когда все эти компоненты работают вместе, в результате на экране появляется яркая дорожка, представляющая собой график зависимости напряжения от времени. Напряжение отложено по вертикальной оси, а время по горизонтальной.

Наблюдение за высокоскоростными сигналами, особенно неповторяющимися, с помощью обычного CRO затруднено, часто требуется затемнение помещения или надевание специального смотрового колпака на лицевую сторону трубки дисплея. Чтобы помочь в просмотре таких сигналов, специальные осциллографы заимствовали технологию ночного видения, используя микроканальную пластину в передней части трубки для усиления слабых световых сигналов.

Осциллограф Tektronix®, модель C-5A, с пленкой Polaroid® на задней панели.

Хотя CRO позволяет просматривать сигнал, в своей базовой форме он не имеет средств для записи этого сигнала на бумаге с целью документирования. Поэтому были разработаны специальные камеры-осциллографы для непосредственного фотографирования экрана. В первых камерах использовалась рулонная или пластинчатая пленка, а в 1970-х годах стали популярными фотокамеры моментальной печати Polaroid®.

Элементы управления вертикальным усилителем и временной разверткой откалиброваны для отображения на экране расстояния по вертикали, соответствующего заданной разности напряжений, и расстояния по горизонтали, соответствующего заданному интервалу времени.

Блок питания является важным компонентом прицела. Он обеспечивает низкое напряжение для питания нагревателя катода в трубке, а также вертикального и горизонтального усилителей. Для привода электростатических отклоняющих пластин необходимо высокое напряжение. Эти напряжения должны быть очень стабильными. Любые вариации вызовут ошибки в положении и яркости трассы.

Более поздние аналоговые осциллографы добавляли к стандартной конструкции цифровую обработку. Та же базовая архитектура — электронно-лучевая трубка, вертикальный и горизонтальный усилители — была сохранена, но электронный луч управлялся цифровой схемой, которая могла отображать графику и текст, смешанные с аналоговыми сигналами. Дополнительные функции, которые предоставляет эта система, включают в себя:

• экранное отображение настроек усилителя и временной развертки;
• курсоры напряжения — регулируемые горизонтальные линии с отображением напряжения;
• курсоров времени — регулируемые вертикальные линии с отображением времени;
• экранных меню для настроек запуска и других функций.

Двухлучевой осциллограф

Двухлучевой осциллограф был типом осциллографа, который когда-то использовался для сравнения одного сигнала с другим. Было два луча, изготовленных в специальном типе ЭЛТ. В отличие от обычного осциллографа с «двойной трассировкой» (который разделял во времени один электронный луч, теряя, таким образом, около 50% каждого сигнала), двухлучевой осциллограф одновременно создавал два отдельных электронных луча, улавливая оба сигнала целиком.

Две вертикальные пластины отклонили лучи. Вертикальные пластины для канала А не повлияли на луч канала В. Аналогично для канала B существовали отдельные вертикальные пластины, которые отклоняли только луч B.

В некоторых прицелах база времени, горизонтальные пластины и горизонтальный усилитель были общими для обоих лучей; на более сложных прицелах, таких как Tektronix 556, было две независимые базы времени и два набора горизонтальных пластин и горизонтальных усилителей. Таким образом, можно было наблюдать очень быстрый сигнал на одном луче и медленный сигнал на другом луче.

Большинство многоканальных прицелов на самом деле не имеют нескольких электронных лучей. Вместо этого они отображают только одну точку за раз, но переключают точку между одним каналом и другим либо попеременно (режим ALT), либо много раз за развертку (режим CHOP). Было построено очень мало двухлучевых осциллографов ; в них электронная пушка формировала два электронных луча, и было два набора вертикальных отклоняющих пластин и один общий набор горизонтальных отклоняющих пластин.

С появлением цифрового захвата сигналов настоящие двухлучевые осциллографы устарели.

Аналоговый запоминающий осциллограф

Дополнительная функция, доступная в некоторых аналоговых осциллографах, называется «хранилищем». Эта функция позволяет шаблону трассировки, который обычно затухает за доли секунды, оставаться на экране в течение нескольких минут или дольше. Затем можно преднамеренно активировать электрическую цепь, чтобы сохранить и стереть след на экране.

Хранение осуществляется по принципу вторичной эмиссии. Когда обычный пишущий электронный луч проходит через точку на поверхности люминофора, он не только на мгновение заставляет люминофор освещаться, но и кинетическая энергия электронного луча выбивает другие электроны с поверхности люминофора. Это может оставить чистый положительный заряд. Затем запоминающие осциллографы имеют одну или несколько вторичных электронных пушек (называемых «затопляющими пушками»), которые обеспечивают устойчивый поток низкоэнергетических электронов, движущихся к люминофорному экрану. Электроны из пистолетов для заливки сильнее притягиваются к областям люминофорного экрана, где пистолет для письма оставил чистый положительный заряд; таким образом, электроны из прожекторов повторно освещают люминофор в этих положительно заряженных областях люминофорного экрана.

Если энергия электронов пушки правильно сбалансирована, каждый сталкивающийся с ней электрон пушки выбивает один вторичный электрон из люминофорного экрана, тем самым сохраняя положительный заряд в освещенных областях люминофорного экрана. Таким образом, изображение, первоначально написанное пишущим пистолетом, может сохраняться в течение длительного времени. В конце концов, небольшой дисбаланс коэффициента вторичной эмиссии приводит к тому, что весь экран «затухает в положительную сторону» (загорается) или заставляет первоначально записанный след «затухать в отрицательную сторону» (гаснуть). Именно эти дисбалансы ограничивают максимально возможное время хранения.

Некоторые осциллографы использовали строго двоичную (вкл/выкл) форму хранения, известную как «бистабильная память». Другие допускали постоянную серию коротких неполных циклов стирания, что создавало впечатление люминофора с «переменной стойкостью». Некоторые осциллографы также допускали частичное или полное отключение заливных пистолетов, что позволяло сохранять (хотя и невидимо) скрытое сохраненное изображение для последующего просмотра. (Затухание положительного или затухание отрицательного происходит только тогда, когда пистолеты для заливки «включены»; при выключенных пистолетах для заливки только утечка зарядов на люминофорный экран ухудшает сохраненное изображение. )

Цифровой запоминающий осциллограф

Цифровой запоминающий осциллограф, или сокращенно DSO, в настоящее время является предпочтительным типом для большинства промышленных применений, хотя простые аналоговые CRO все еще используются любителями. Он заменяет ненадежный метод хранения, используемый в аналоговых осциллографах, цифровой памятью, которая может хранить данные столько времени, сколько требуется, без ухудшения качества. Он также позволяет осуществлять сложную обработку сигнала с помощью высокоскоростных цифровых схем обработки сигналов.

Вертикальный вход вместо управления вертикальным усилителем оцифровывается аналого-цифровым преобразователем для создания набора данных, который сохраняется в памяти микропроцессора. Набор данных обрабатывается, а затем отправляется на дисплей, который в ранних DSO был электронно-лучевой трубкой, но теперь, скорее всего, будет плоской ЖК-панелью. Распространены DSO с цветными ЖК-дисплеями. Набор данных можно отправить по локальной или глобальной сети для обработки или архивирования. Экранное изображение может быть записано непосредственно на бумагу с помощью подключенного принтера или плоттера без использования осциллографической камеры. Собственное программное обеспечение для анализа сигналов осциллографа может извлекать множество полезных характеристик во временной области (например, время нарастания, длительность импульса, амплитуду), частотные спектры, гистограммы и статистику, карты постоянства и большое количество параметров, важных для инженеров в специализированных областях, таких как телекоммуникации. , анализ дисков и силовая электроника.

Цифровые осциллографы главным образом ограничены характеристиками схемы аналогового входа и частотой дискретизации. Как правило, частота дискретизации должна быть не ниже частоты Найквиста, что вдвое больше частоты самой высокочастотной составляющей наблюдаемого сигнала, иначе может возникнуть наложение спектров.

Цифровая память также позволяет использовать другой уникальный тип осциллографа — осциллограф эквивалентного времени. Вместо последовательных выборок после триггерного события берется только одна выборка. Однако осциллограф может изменять свою временную развертку, чтобы точно синхронизировать выборку, создавая таким образом картину сигнала на основе последующих повторений сигнала. Это требует, чтобы были предоставлены либо часы, либо повторяющийся шаблон. Этот тип осциллографа часто используется для очень высокоскоростной связи, потому что он обеспечивает очень высокую «частоту дискретизации» и низкую амплитуду шума по сравнению с традиционные области реального времени.

Подводя итог: Преимущества по сравнению с аналоговым осциллографом:

• Более яркий и крупный дисплей с цветом для различения нескольких трасс
• Выборка за эквивалентное время и среднее значение по последовательным выборкам или сканированиям приводят к более высокому разрешению вплоть до мкВ
• Обнаружение пиков
• Предварительный запуск
• Легкое панорамирование и масштабирование нескольких сохраненных трасс позволяет новичкам работать без триггера
  • Требуется быстрая реакция дисплея (некоторые осциллографы имеют задержку 1 с)
  • Ручки должны быть большими и плавно поворачиваться
• Также можно записывать медленные следы, такие как изменение температуры в течение дня
• Память осциллографа может быть организована не только в виде одномерного списка, но и в виде двумерного массива для имитации фосфорного экрана. Цифровой метод позволяет проводить количественный анализ (например, глазковая диаграмма)
• Обеспечивает автоматизацию, хотя большинство моделей блокируют доступ к своему программному обеспечению

Недостатком цифровых осциллографов является ограниченная частота обновления экрана. На аналоговом осциллографе пользователь может получить интуитивное представление о частоте запуска, просто взглянув на стабильность кривой ЭЛТ. Для цифрового осциллографа экран выглядит одинаково для любой скорости сигнала, превышающей частоту обновления экрана. Кроме того, иногда на черно-белых экранах стандартных цифровых осциллографов трудно заметить «глюки» или другие редкие явления; небольшая стойкость люминофоров ЭЛТ на аналоговых прицелах делает сбои видимыми, даже если многие последующие триггеры перезаписывают их. Обе эти трудности недавно были преодолены с помощью «осциллографов с цифровым люминофором», которые сохраняют данные с очень высокой частотой обновления и отображают их с переменной интенсивностью, чтобы имитировать постоянство трассы ЭЛТ-скопа.

Осциллограф смешанных сигналов

Осциллограф смешанных сигналов (или MSO) имеет два типа входов: небольшое количество (обычно два или четыре) аналоговых канала и большее количество (обычно шестнадцать) цифровых каналов. Эти измерения собираются с одной временной базой, они просматриваются на одном дисплее, и любая комбинация этих сигналов может использоваться для запуска осциллографа.

MSO сочетает в себе все измерительные возможности и модель использования цифрового запоминающего осциллографа (DSO) с некоторыми из измерительные возможности логического анализатора. В MSO обычно отсутствуют расширенные возможности цифровых измерений и большое количество цифровых каналов сбора данных полноценных логических анализаторов, но они также намного проще в использовании. Типичные области применения для измерения смешанных сигналов включают характеристику и отладку гибридных аналогово-цифровых схем, таких как: встроенная система], аналого-цифровые преобразователи (АЦП), цифро-аналоговые преобразователи (ЦАП) и системы управления.

Ручной осциллограф

В настоящее время несколько производителей предлагают множество ручных осциллографов.

Осциллограф на базе ПК (PCO)

Программное обеспечение осциллографа, работающее в Windows, которое использует звуковую карту компьютера в качестве дешевого АЦП

Хотя большинство людей думают об осциллографе как о автономном приборе в коробке, появляется осциллограф», который состоит из внешнего аналого-цифрового преобразователя (иногда с собственной памятью и, возможно, даже с некоторыми возможностями обработки данных), подключенного к ПК, который обеспечивает дисплей, интерфейс управления, дисковое хранилище, сеть и часто электрическую часть. сила. Жизнеспособность этих так называемых 9Осциллографы 0696 на базе ПК зависят от широкого использования и низкой стоимости стандартизированных ПК. Это делает инструменты особенно подходящими для образовательного рынка, где ПК являются обычным явлением, но бюджеты на оборудование часто невелики.

К преимуществам осциллографов на базе ПК относятся:

• Более низкая стоимость (при условии, что у пользователя уже есть ПК).
• Простой экспорт данных в стандартное программное обеспечение ПК, такое как электронные таблицы и текстовые процессоры.
• Возможность управления прибором с помощью запуска пользовательской программы на ПК.
• Использование сетевых функций ПК и дискового хранилища, которые оплачиваются дополнительно при добавлении к автономному осциллографу.
ПК
• обычно имеют цветные дисплеи большего размера и с более высоким разрешением, которые легче читать. Цвет можно использовать для различения сигналов. Он также может отображать больше информации, включая больше осциллограмм или дополнительные функции, такие как автоматические измерения осциллограмм и одновременные альтернативные виды.
• Более легкая переносимость при использовании с портативным ПК.

Есть и недостатки, к которым относятся:

• Владелец должен установить программное обеспечение осциллографа на ПК.
• Время, необходимое для загрузки ПК, по сравнению с почти мгновенным запуском автономного осциллографа (хотя, поскольку некоторые современные осциллографы на самом деле являются замаскированными ПК или подобными машинами, это различие сужается).
• Ограниченная портативность при использовании с настольным ПК.
• Неудобство использования части экрана ПК для отображения осциллографа.

Различие становится все более размытым, поскольку основные поставщики осциллографов, такие как Tektronix, также переходят на широкоэкранные осциллографы на базе ПК, хотя ПК оснащены очень быстрыми (мультиГГц) входными дигитайзерами и индивидуально настроенные человеческие интерфейсы.

Осциллографы в популярной культуре

В 1950-х и 1960-х годах осциллографы часто использовались в фильмах и телевизионных программах для представления типового научного и технического оборудования, почти так же, как лестницы Джейкоба и колбы Эрленмейера, наполненные сухим льдом, использовались предыдущее поколение кинематографистов. 1963–65 Американское телешоу The Outer Limits , как известно, использовало колеблющееся изображение осциллографа в качестве фона для своих вступительных титров (« С вашим телевизором все в порядке…. »), а фильм Колосс: Форбин Особое место в проекте занимает стоечный осциллограф Tektronix RM503.

История

Изобретение

Электронно-лучевые трубки (ЭЛТ) были разработаны в конце 19 века. В то время трубки предназначались в первую очередь для демонстрации и изучения физики электронов (тогда известных как катодные лучи). Карл Фердинанд Браун изобрел ЭЛТ-осциллограф как физику в 189 г.7, путем подачи колебательного сигнала на электрически заряженные дефлекторные пластины в ЭЛТ с люминофорным покрытием. При подаче опорного колебательного сигнала на горизонтальные пластины дефлектора и тестового сигнала на вертикальные пластины дефлектора на маленьком люминофорном экране получались переходные графики электрических сигналов. Первый двухлучевой осциллограф был разработан в конце 1930-х годов британской компанией ACCossor (позднее приобретенной компанией Raytheon). ЭЛТ не была настоящим типом с двумя лучами, но использовала разделенный луч, помещая третью пластину между вертикальными отклоняющими пластинами. Он широко использовался во время Второй мировой войны для разработки и обслуживания радиолокационного оборудования. Хотя они чрезвычайно полезны для проверки характеристик импульсных цепей, они не были откалиброваны, поэтому их нельзя было использовать в качестве измерительного устройства. Однако они были полезны для получения кривых отклика цепей ПЧ и, следовательно, очень помогли в их точной настройке.

Осциллограф

с запуском

Осциллографы стали гораздо более полезным инструментом в 1946 году, когда Говард С. Воллум и Джек Мердок изобрели осциллограф с запуском , модель Tektonix 511. Первые осциллографы использовали аналоговую технологию, в которой электронный луч трассировался по экран осциллографа напрямую отслеживал форму сигнала входного напряжения. Он запускал горизонтальную трассировку, когда входное напряжение превышало регулируемый порог. Запуск позволяет стационарно отображать повторяющийся сигнал, так как несколько повторов сигнала рисуются по одной и той же трассе на люминесцентном экране — без запуска несколько копий сигнала рисуются в разных местах, создавая беспорядочную мешанину или движущееся изображение. на экране.

Tektronix

Воллум и Мердок основали первого производителя калиброванных осциллографов (которые включали масштабную сетку]] на экране и производили графики с калиброванными шкалами по осям экрана). Более поздние разработки Tektronix включали разработку осциллографов с несколькими трассами для сравнения сигналов либо путем временного мультиплексирования (через прерывание или чередование трасс), либо за счет наличия в трубке нескольких электронных пушек. В 1973 году Tektronix представила бистабильную трубку хранения с прямым обзором (DVBST), которая позволяла наблюдать формы одиночных импульсов, а не (как раньше) только повторяющиеся формы сигналов. К концу 19В 70-х годах, с транзисторными компонентами, а не электронными лампами, Tektronix продавала осциллографы, в которых кривая сигнала перемещалась по экрану со скоростью, превышающей скорость света. С использованием Благодаря микроканальным пластинам самые передовые аналоговые осциллографы (например, мэйнфрейм Tek 7104) могут отображать видимую трассу (или позволять фотографировать) единичного события даже при работе на таких чрезвычайно высоких скоростях развертки.

Цифровые осциллографы

Начиная с 1980-х годов широкое распространение получили цифровые осциллографы. Цифровые запоминающие осциллографы используют быстродействующий аналого-цифровой преобразователь и микросхемы памяти для записи и отображения цифрового представления сигнала, что обеспечивает гораздо большую гибкость запуска, анализа и отображения, чем это возможно в классическом аналоговом осциллографе. В отличие от своего аналогового предшественника, цифровой запоминающий осциллограф может отображать события, предшествующие запуску, открывая новое измерение для регистрации редких или прерывистых событий и устранения неполадок электронных сбоев. По состоянию на 2006 год большинство новых осциллографов (кроме образовательных и некоторых нишевых рынков) являются цифровыми.

Общие сведения об осциллографе

В те годы, когда осциллографы строились с использованием вакуумных ламп и, следовательно, большого количества высоковольтной электроники, было рекомендовано процедура обслуживания промывать внутренние схемы осциллографа! Это было рекомендовано для предотвращения скопления пыли, которая могла вызвать низкое сопротивление и пути слежения от высоковольтных клемм. Компания Tektronix опубликовала рекомендуемую процедуру в журнале своей компании TekScope . Он включал бережное нанесение воды и моющего средства под низким давлением с последующим тщательным ополаскиванием и сушкой инструмента. Таким образом, специалист по обслуживанию может удалить пыль и другие токопроводящие загрязнения, которые в противном случае могли бы нарушить правильную калибровку прибора. Предсервисная мойка салона продолжалась еще долгое время после того, как полупроводниковые схемы заменили лампы.

См. также

• Короткий импульс
• Глюк
• Tennis for Two — ранняя (аналоговая) компьютерная игра

Внешние ссылки

Информация

• Как пользоваться осциллографом
• XYZ осциллографов
• Учебные пособия по осциллографам Tektronix
• Учебные пособия и ресурсы Tektronix
• Осциллограф 1911 г. Энциклопедия.
• Онлайн-симуляция осциллографа
• Осциллограф Учебное пособие
• Описание доступных типов осциллографов
• Сайт электронно-лучевой трубки
• Основы измерения цифрового запоминающего осциллографа
• Осциллограф Часто задаваемые вопросы
• Статьи и ресурсы по осциллографам
• Учебное пособие по осциллографу
• Использование обычного осциллографаsp

Производители осциллографов

• Tektronix
• Аджилент
• Fluke
• Лекрой
• Тектроникс
• Yokogawa

На этой странице используется лицензированный Creative Commons контент из Википедии (просмотр авторов).

Осциллографы — SolidsWiki тип электронного испытательного прибора, который позволяет наблюдать за постоянно меняющимися напряжениями сигнала, обычно в виде двумерного графика одной или нескольких разностей электрических потенциалов с использованием вертикальной оси или оси Y, построенной как функция времени (горизонтальная ось или ось x).

). Многие сигналы могут быть преобразованы в напряжения и отображены таким образом. Сигналы часто являются периодическими и постоянно повторяются, так что несколько выборок сигнала, который фактически меняется во времени, отображаются как устойчивое изображение. Многие осциллографы (запоминающие осциллографы) также могут захватывать неповторяющиеся сигналы в течение заданного времени и отображать устойчивое отображение захваченного сегмента.

Осциллографы обычно используются для наблюдения за точной формой волны электрического сигнала. Осциллографы обычно калибруются таким образом, чтобы напряжение и время можно было считывать на глаз как можно лучше. Это позволяет измерять размах напряжения сигнала, частоту периодических сигналов, время между импульсами, время, необходимое для нарастания сигнала до полной амплитуды (время нарастания), и относительную синхронизацию нескольких связанных сигналов. Осциллографы используются в науке, медицине, технике и телекоммуникационной отрасли. Приборы общего назначения используются для обслуживания электронной аппаратуры и лабораторных работ. Осциллографы специального назначения могут использоваться для таких целей, как анализ автомобильной системы зажигания или для отображения формы волны сердцебиения в виде электрокардиограммы. Некоторое компьютерное звуковое программное обеспечение позволяет отображать прослушиваемый звук на экране, как с помощью осциллографа.

До появления цифровой электроники осциллографы использовали электронно-лучевые трубки в качестве элемента отображения (поэтому их обычно называли CRO) и линейные усилители для обработки сигналов. В более совершенных запоминающих осциллографах использовались специальные запоминающие ЭЛТ для поддержания устойчивого отображения одного короткого сигнала. Позже CRO были в значительной степени вытеснены цифровыми запоминающими осциллографами (DSO) с тонкопанельными дисплеями, быстрыми аналого-цифровыми преобразователями и процессорами цифровых сигналов. DSO без встроенных дисплеев (иногда называемые дигитайзерами) доступны по более низкой цене и используют цифровой компьютер общего назначения для обработки и отображения сигналов.

Содержание

• 1 Типы и модели
  • 1.1 Электронно-лучевой осциллограф (CRO)
  • 1.2 Двухлучевой осциллограф
  • 1.3 Аналоговый запоминающий осциллограф
  • 1.4 Цифровые осциллографы
  • 1.5 Осциллографы смешанных сигналов
  • 1.6 Осциллографы смешанных доменов
  • 1.7 Портативные осциллографы
  • 1.8 Осциллографы на базе ПК
  • 1.9 Сопутствующие инструменты
• 2 источника

Типы и модели

В следующем разделе представлен краткий обзор различных доступных типов и моделей.

Электронно-лучевой осциллограф (CRO)

Самый ранний и простейший тип осциллографа состоял из электронно-лучевой трубки, вертикального усилителя, генератора развертки, горизонтального усилителя и источника питания. Теперь их называют аналоговыми прицелами, чтобы отличить их от цифровых прицелов, которые стали обычным явлением в 1990-х и 2000-х годах.

Аналоговые осциллографы не обязательно включают калиброванную опорную сетку для измерения размера волн, и они могут не отображать волны в традиционном смысле линейного сегмента, проходящего слева направо. Вместо этого их можно использовать для анализа сигналов, подавая опорный сигнал на одну ось, а измеряемый сигнал — на другую ось. Для колеблющегося эталонного и измерительного сигнала это приводит к сложному закольцовыванию, называемому кривой Лиссажу. Форму кривой можно интерпретировать для определения свойств измеряемого сигнала по отношению к эталонному сигналу, и она полезна в широком диапазоне частот колебаний.

Двухлучевой осциллограф

Двухлучевой аналоговый осциллограф может одновременно отображать два сигнала. Специальный двухлучевой ЭЛТ генерирует и отклоняет два отдельных луча. Хотя аналоговые осциллографы с несколькими трассами могут имитировать двухлучевой дисплей с прерыванием и попеременной разверткой, эти функции не обеспечивают одновременного отображения.

Осциллограф с аналоговым запоминающим устройством

Хранение кривых — это дополнительная функция, доступная на некоторых аналоговых осциллографах; они использовали ЭЛТ для хранения данных с прямым обзором. Хранение позволяет шаблону трассировки, который обычно затухает за доли секунды, оставаться на экране в течение нескольких минут или дольше. Затем можно преднамеренно активировать электрическую цепь, чтобы сохранить и стереть след на экране.

Цифровые осциллографы

В то время как в аналоговых устройствах используется постоянно изменяющееся напряжение, в цифровых устройствах используются двоичные числа, соответствующие выборкам напряжения. В случае цифровых осциллографов аналого-цифровой преобразователь (АЦП) используется для преобразования измеренных напряжений в цифровую информацию.

Цифровой запоминающий осциллограф, или сокращенно DSO, в настоящее время является предпочтительным типом для большинства промышленных приложений, хотя простые аналоговые CRO все еще используются любителями. Он заменяет ненадежный метод хранения, используемый в аналоговых осциллографах, цифровой памятью, которая может хранить данные столько времени, сколько требуется, без ухудшения качества. Он также позволяет осуществлять сложную обработку сигнала с помощью высокоскоростных цифровых схем обработки сигналов.

Стандартный DSO ограничен захватом сигналов с полосой пропускания менее половины частоты дискретизации АЦП. Существует вариант DSO, называемый цифровым дискретным осциллографом, который может превышать этот предел для определенных типов сигналов, таких как сигналы высокоскоростной связи, где форма сигнала состоит из повторяющихся импульсов. Этот тип DSO преднамеренно производит выборку на гораздо более низкой частоте, чем предел Найквиста, а затем использует обработку сигнала для восстановления составного представления типичного импульса. Аналогичный метод с аналоговыми, а не цифровыми выборками использовался до цифровой эры в аналоговых дискретных осциллографах. Осциллограф с цифровым люминофором (DPO) использует информацию о цвете для передачи информации о сигнале. Например, он может отображать нечастые данные сигнала синим цветом, чтобы выделить их. В обычном аналоговом прицеле такой редкий след может быть не виден.

Осциллографы смешанных сигналов

Осциллограф смешанных сигналов или MSO имеет два типа входов, небольшое количество аналоговых каналов и большее количество цифровых каналов. Он обеспечивает возможность точной временной корреляции аналоговых и цифровых каналов, что дает явное преимущество перед отдельными осциллографом и логическим анализатором. Как правило, цифровые каналы могут быть сгруппированы и отображены в виде шины, при этом каждое значение шины отображается в нижней части дисплея в шестнадцатеричном или двоичном формате. На большинстве MSO триггер можно установить как для аналоговых, так и для цифровых каналов.

Смешанные осциллографы

Смешанный осциллограф (или MDO) имеет три типа входов, небольшое количество (обычно два или четыре) аналоговых канала, большее количество (обычно шестнадцать) цифровых каналов и один РЧ-канал. Он обеспечивает возможность точной временной корреляции аналоговых, цифровых и радиочастотных сигналов друг с другом и позволяет пользователю видеть, как изменяется радиочастотный спектр с течением времени.

Компания Tektronix изобрела MDO и в настоящее время является единственной компанией, предлагающей смешанные осциллографы.

Портативные осциллографы

Портативные осциллографы полезны для многих приложений тестирования и обслуживания в полевых условиях. Сегодня ручной осциллограф обычно представляет собой цифровой стробоскопический осциллограф с жидкокристаллическим дисплеем.

Осциллографы на базе ПК

Появляется новый тип осциллографов, состоящий из специализированного устройства сбора данных доска . Пользовательский интерфейс и программное обеспечение для обработки сигналов работают на компьютере пользователя, а не на встроенном компьютере, как в случае обычного DSO.

Сопутствующие приборы

Большое количество приборов, используемых в различных технических областях, на самом деле являются осциллографами с входами, калибровкой, элементами управления, калибровкой дисплея и т. д., специализированными и оптимизированными для конкретного применения. Примеры таких приборов на основе осциллографов включают мониторы формы сигнала для анализа уровней видеосигнала в телевизионных постановках и медицинские устройства, такие как мониторы жизненно важных функций и приборы электрокардиограммы и электроэнцефалограммы. При ремонте автомобилей анализатор зажигания используется для отображения искровых сигналов для каждого цилиндра.

Все они, по сути, являются осциллографами, выполняющими основную задачу отображения изменений одного или нескольких входных сигналов во времени на дисплее X‑Y. Другие приборы преобразуют результаты своих измерений в повторяющийся электрический сигнал и включают в себя осциллограф. как элемент отображения. Такие сложные измерительные системы включают анализаторы спектра, транзисторные анализаторы и рефлектометры во временной области (TDR). В отличие от осциллографа, эти приборы автоматически генерируют стимул или свипируют измеряемый параметр.

Источники

Википедия Осциллограф

TekWiki

Это вики для сообщества любителей осциллографов Tektronix.

Цель этого веб-сайта — помочь людям получить информацию о классическом оборудовании Tektronix. Здесь ничего не продается. Вам не нужна учетная запись, если вы просто хотите читать страницы и скачивать файлы.

Если вы хотите что-то добавить в Tekwiki или улучшить существующие страницы Tekwiki, отправьте электронное письмо администратору, чтобы получить учетную запись.

Содержимое

• 1 Серия 160
• 2 Прицелы серии 200
• 3 Прицелы серии 300
• 4 Прицелы серии 400
• 5 монолитных тубусных эндоскопов
• 6 Серия 500
  • 6.1 Прицелы
  • 6.2 Плагины
  • 6.3 Принадлежности
  • 6.4 Третья сторона
• 7 Серия 560
  • 7.1 Прицелы
  • 7.2 Плагины
  • 7.3 Принадлежности
  • 7.4 Отбор проб и автоматические измерения
  • 7.5 Третья сторона
• 8 Серия 580
• 9 Серия 647
  • 9. 1 Третья сторона
• 10 661 Серия
• 11 Прицелы серии 2000
• 12 Серия 2600
• 13 Серия 5000
  • 13.1 Прицелы
  • 13.2 Плагины
  • 13.3 Третья сторона
• 14 Прицелы серии 5030
• 15 Серия 7000
  • 15.1 Прицелы
  • 15.2 Плагины
  • 15.3 Пробоотборные головки
  • 15.4 Третья сторона
• 16 Серия 11000
  • 16.1 Прицелы
  • 16.2 Плагины
• 17 Серия 11800
  • 17.1 Прицелы
  • 17.2 Плагины
• 18 прицелов серии T900
• 19 Серия ТАС
• 20 Серия TDS
• 21 Серия THS
• 22 Другие цифровые прицелы
• 23 Серии TM500 и TM5000
  • 23.1 Мэйнфреймы
  • 23.2 Плагины
  • 23.3 Принадлежности
  • 23.4 Третья сторона
• 24 зонда
  • 24.1 Пассивные датчики
  • 24.2 Активные датчики
  • 24. 3 Пробники с малой емкостью
  • 24.4 Датчики тока
  • 24,5 Дифференциальные датчики
  • 24.6 Логические пробники
  • 24.7 Оптические датчики
  • 24.8 Другие датчики
  • 24.9 Питание пробников и усилители
• 25 логических анализаторов
  • 25.1 Карты приобретения
  • 25.2 Плагины
  • 25.3 Зонды для разборки
  • 25.4 Персональные модули
  • 25,5 Комплекты ПЗУ для разборки
  • 25,6 834 Картриджи
• 26 генераторов сигналов
• 27 Анализаторы спектра
  • 27,1 Серия 490
  • 27.2 Анализатор БПФ серии 2600
  • 27,3 Серия 2710
  • 27,4 Серия 2750
  • 27,5 Серия 2780
  • 27,6 Серия 2790
  • 27.7 Анализатор спектра реального времени
  • 27,8 Плагины
  • 27.9 Другие инструменты
  • 27.10 Принадлежности
• 28 Телевизионные и аудио инструменты
• 29 кривых
  • 29. 1 Принадлежности
• 30 инструментов TDR
• 31 тележка
• 32 блока питания
• 33 камеры
• 34 Калькуляторы
• 35 клемм
  • 35.1 Периферийные устройства
• 36 Компьютеры
• 37 Мониторы серии 600
• 38 Принтеры и плоттеры
• 39 Медицинские мониторы
• 40 Другие инструменты
• 41 Телеоборудование
• 42 Справочные документы, каталоги запчастей
• 43 Руководства, каталоги и другие публикации
• 44 Тек История
• 45 Вопросы ремонта и обслуживания
• 46 Техническая информация
• 47 внешних ссылок
• 48 Администрация

Серия 160

• 126
• 160
• 161
• 162
• 163
• 360

Миниатюрные портативные осциллографы

• 208
• 211
• 212
• 213
• 214
• 221
• 222
• 224

Миниатюрные/компактные портативные осциллографы, некоторые производства Sony/Tektronix

• 305
• 314
• 321
• 323
• 324
• 326
• 335
• 336

Портативные эндоскопы, полоса пропускания от низкой до средней

• 422
• 432
• 434
• 442
• 453
• 454
• 455
• 463
• 464
• 465
• 465М
• 466
• 468
• 475
• 485

Монолитные тубусы

• 310
• 315
• 316
• 317
• 502
• 503
• 504
• 507
• 511
• 512
• 513
• 514
• 515
• 516
• 517
• 519

Серия 500

Прицелы

• 531
• 532
• 533
• 535
• 536
• 537
• 541
• 543
• 544
• 545
• 546
• 547
• 549
• 551
• 552
• 555
• 556
• 945

Плагины

• 1A1
• 1А2
• 1А4
• 1А5
• 1А6
• 1А7
• 1L5
• 1L10
• Л-10А
• 1L20
• 1Л30
• 1Л40
• 1Л60
• 1М1
• 1С1
• 1С2
• А
• Б
• С
• СА
• Д
• Е
• Ф
• Г
• Х
• Дж
• К
• л
• М
• МС
• мл
• Н
• О
• Р
• Q
• Р
• С
• Т
• ТУ-1
• ТУ-2
• ТУ-7
• В
• Вт
• Z

Аксессуары

• 112
• 121
• 127
• 132
• 133
• 013-086
• 013-0005-00
• 013-0055-00
• 040-0065-00
• 011-0093-00

Третья сторона

• Осциллограф Cordin PIN
• Corona Electric TF-10A
• Corona Electric FT-100A
• ЭИП 101А
• ЭИП 101B
• Электро/данные PN1011
• Хикок 1805А
• Хикок 1823A
• Хикок 1832
• Хикок 1836
• Хикок AN/USM-81
• Хьюз ОС-3
• Джетроник AN/USM-81
• Джетроник AM-1839
• Лавуа LA-265-B
• Лавуа LA-265-CA
• Лавуа LA-265-D
• Лавуа LA-265-L
• Лавуа LA-265A
• Нельсон-Росс 002
• Нельсон-Росс 011
• Нельсон-Росс PSA-013
• Нельсон-Росс 014
• Нельсон-Росс PSA-021
• Нельсон-Росс 023
• Нельсон-Росс 200
• Нельсон-Росс 201
• Нельсон-Росс 511
• Пентрикс L20
• Пентрикс L21
• Пентрикс L30
• Pentrix L3742/2
• Systron-Donner 9550

Серия 560

Прицелы

• 506
• 560
• 561
• 564
• 565
• 567
• 568

Плагины

• 50
• 51
• 59
• 60
• 63
• 67
• 72
• 75
• 77
• 2А60
• 2А61
• 2А63
• 2Б67
• 3А1
• 3А1С
• 3А2
• 3А3
• 3А5
• 3А6
• 3А7
• 3А8
• 3А9
• 3А10
• 3А72
• 3А74
• 3А75
• 3B1
• 3Б1С
• 3B2
• 3B3
• 3B4
• 3B5
• 3C66
• 3L5
• 3L10
• 3М1
• 3С1
• 3С2
• 3С3
• 3С5
• 3С6
• 3С76
• 3С7
• 3T2
• 3Т4
• 3Т5
• 3T6
• 3Т7
• 3Т77
• 3T77A
• 6R1
• 6R1A
• 9А1
• 9А2
• ТУ-4

• Диодный характериограф
• Система анализатора двигателя
• Экспериментальная база времени

Принадлежности

• 129
• 012-0066-00
• 013-0034-00
• 040-0245-00
• 067-0505-00
• 067-0593-99

Отбор проб и автоматизированное измерение

• 230
• 240
• 241
• 250
• 261
• 262
• 263
• 268
• 283
• 285
• 286
• 287
• Р288
• 1140
• 1340
• С-1
• С-2
• С-3
• С-4
• С-5
• С-6
• С-42
• С-50
• С-51
• С-52
• С-53
• С-54
• С-300
• С-301
• С-311
• СМ-5
• СМ-11

• 012-0125-00
• 012-0130-00
• 012-0131-00
• 012-0133-00
• 012-0134-00
• 012-0135-00
• 015-0139-00
• 015-0155-01
• 015-0174-02
• 015-0267-00
• 017-012
• 067-0584-99
• P6038 Прерыватель сигнала

Сторонние производители

• Chemtrix 205
• Чемтрикс 310
• Нельсон-Росс PSA-225
• Нельсон-Росс PSA-321
• Нюкем UW1000
• Ю-Тек 681
• Общее радио 1124
• Сборщик Echoview

• 581
• 585
• 80
• 81
• 82
• 84
• 86
• ТУ-3

Серия 647

• 647
• 647А
• 10А1
• 10А2
• 11Б1
• 11Б2
• 11М1
• 067-0544-00
• Вертикальный испытательный блок для 647

Сторонние производители

• TR-4653

Серия 661

• 661
• 4С1
• 4С2
• 4С3
• 5Т1
• 5Т1А
• 5Т3
• 067-0066-00

• 2201
• 2205
• 2210
• 2211
• 2212
• 2213
• 2214
• 2215
• 2216
• 2220
• 2221
• 2224
• 2225
• 2230
• 2232
• 2235
• 2236
• 2245
• 2246
• 2247А
• 2252
• 2335
• 2336
• 2337
• 2424Л
• 2430
• 2431Л
• 2432
• 2439
• 2440
• 2445
• 2445А
• 2445Б
• 2455А
• 2455Б
• 2465
• 2465А
• 2465Б
• 2466А
• 2466Б
• 2467
• 2467Б
• 2815
• AN/USM-488

Серия 2600

• 2601
• 2620
• 26А1
• 26А2
• 26G1
• 26Г2
• 26G3
• 013-0115-00

Прицелы

• 5110 (5103/D10)
• 5111 (5103/Д11)
• 5112 (5103/Д12)
• 5113 (5103/Д13)
• 5115 (5103/Д15)
• 5116
• 5223
• 5440 (5403/Д40)
• 5441 (5403/Д41)
• 5444 (5443/D44)

Плагины

• 5A13N
• 5А14Н
• 5А15Н
• 5А18Н
• 5А19Н
• 5А20Н
• 5А21Н
• 5А22Н
• 5А23Н
• 5А24Н
• 5А26Н
• 5А38
• 5А45
• 5А48
• 5Б10Н
• 5Б12Н
• 5Б13Н
• 5Б25Н
• 5B31
• 5B40
• 5B42
• 5B44
• 5CT1N
• 5Д10
• 5L4N
• 5С14Н
• 040-0818-02
• 067-0680-00

Третья сторона

• Automation Industries EM-3300
• Бентли Невада 5110 Мод. 709V
• Хранение электромиографа EDX-1
• Партнеры ЭМГ
• Электроника хокинга D5A
• Ино-Тек ИТ-5200
• Интерад 7121R
• Кей Визи-Питч 6087
• ЛКС RA-2124
• ЛКС 388-1902-00
• ЛКС 388-2212-00
• Нейродиагностика
• Тихоокеанские измерения 1038
• Р-О-Р / Consultronics 301C-302C
• Сонометрия
• Тракор Северный TN-1705
• Уилтрон 640
• Николет 527
• Zetec MIZ-17

Прицелы серии 5030

• 5030
• 5031
• Р5030
• R5031

Высококачественные модульные осциллографы со средней и очень высокой (1 ГГц) полосой пропускания и считыванием

Прицелы

• 7103
• 7104
• 7313
• 7403
• 7503
• 7504
• 7514
• 7603
• 7612D
• 7613
• 7623
• 7633
• 7704
• 7704А
• 7834
• 7844
• 7854
• 7903
• 7904
• 7912AD
• 7934
• 7Д20Т
• НТ-7000
• P7001
• OS-245(P)/U

Плагины

• DF1
• ДФ2
• ДЛ2
• 7А11
• 7А12
• 7А13
• 7А14
• 7А15
• 7А16
• 7А16П
• 7А17
• 7А18
• 7А19
• 7А21Н
• 7А22
• 7А24
• 7А26
• 7А29
• 7А29П
• 7А42
• 7A42 Демонстрационное пособие
• 7B10
• 7B15
• 7Б42Н
• 7B50
• 7B51
• 7B52
• 7B53
• 7B70
• 7B71
• 7B80
• 7B85
• 7B87
• 7Б90П
• 7B92
• 7CT1N
• 7D01
• 7D02
• 7Д10
• 7Д11
• 7Д12
• 7Д13
• 7Д14
• 7Д15
• 7Д20
• 7F10
• 7J20
• 7К11
• 7L5
• 7Л12
• 7Л13
• 7Л14
• 7Л18
• 7М11
• 7М13
• 7С11
• 7С12
• 7С14
• 7Т11
• 7V11

• 021-0374-00
• 035-5015-00
• 040-0553-01
• 067-0587-01
• 067-0587-02
• 067-0587-10
• 067-0588-99
• 067-0589-00
• 067-0605-99
• 067-0616-00
• 067-0639-99
• 067-0655-00
• 067-0657-00

Пробоотборные головки

• S-1
• С-2
• С-3
• С-4
• С-5
• С-6
• С-42
• С-50
• С-51
• С-52
• С-53
• С-54
• 067-0572-01

Третья сторона

• NBS Источник смещения устройства Джозефсона
• Аналоговые инструменты Oregon ASM7
• QU0348 Неизвестный производитель
• Вейвтек Рокленд 7530A
• Вейвтек Рокленд 7530B
• ЭГ&Г АКС-2003А
• ЭГ&Г N-АМ-173А
• Советские клоны серии 7000
• ССИ
• ТР-4658
• Деннис Тиллман 7V10

Прицелы

• 11201
• 11301
• 11302
• 11401
• 11402
• 11403
• КСА404
• ДСА601
• DSA602

Плагины

• 11A16
• 11А32
• 11А33
• 11А34
• 11А34В
• 11А52
• 11А71
• 11А72
• 11А81
• 11F10
• 11T5H
• 016-0829-00
• 067-1261-00
• 067-1264-00
• 067-1267-00
• 067-1314-00

Прицелы

• 11801
• 11802
• 11803
• CSA803

Плагины

• SD-14
• SD-20
• SD-22
• SD-24
• SD-26
• SD-30
• SD-32
• SD-42
• SD-43
• SD-44
• SD-46
• SD-51
• С-20
• ОРР-24
• 067-1413-00
• Удлинители

• T912
• Т921
• Т922
• Т922Р
• Т932
• T935

Серия TAS

• TAS220
• ТАС250
• ТАС455
• ТАС465
• ТАС475
• TAS485

• CSA7000

• TDS210
• ТДС220
• TDS224

• TDS310
• ТДС320
• ТДС340
• ТДС350
• ТДС360
• ТДС380

• ТДС410
• ТДС420
• ТДС430
• TDS460

• TDS500
• ТДС510А
• ТДС520
• ТДС520А
• ТДС520Б
• ТДС520К
• ТДС520Д
• ТДС524А
• ТДС540
• ТДС540А
• ТДС540Б
• ТДС540К
• ТДС540Д
• ТДС544А
• ТДС580К
• TDS580D

• TDS600
• ТДС620
• ТДС620А
• ТДС620Б
• ТДС640
• ТДС640А
• ТДС644А
• ТДС644Б
• ТДС654К
• ТДС680Б
• ТДС680К
• ТДС684А
• ТДС684Б
• ТДС684К
• TDS694C

• TDS700
• ТДС714Л
• ТДС724А
• ТДС724К
• ТДС724Д
• ТДС744
• ТДС744А
• ТДС754А
• ТДС754К
• ТДС754Д
• ТДС782А
• ТДС784А
• ТДС784К
• ТДС784Д
• TDS794D

• TDS800
• ТДС820
• TDS840

• TDS1000
• ТДС1001
• ТДС1002
• ТДС1012

• ТДС2002
• ТДС2004
• ТДС2012
• ТДС2014
• ТДС2022
• TDS2024

• TDS3000
• ТДС3012
• ТДС3014
• ТДС3032
• ТДС3034
• ТДС3052
• TDS3054

• TDS5032
• ТДС5034
• ТДС5052
• ТДС5054
• TDS5104

• THS710
• ТХС720
• THS730

Другие цифровые прицелы

• 390AD
• 7250
• CSA8000
• РДТ710
• РДТ720
• SCD5000
• SCD1000
• Т202
• ТХМ550
• ТХМ560
• ТХМ565
• TWD120

Базовые блоки

• TM501
• ТМ502А
• ТМ503
• ТМ504
• ТМ506
• ТМ515
• ТМ5003
• TM5006

Плагины

Аксессуары

• 013-0146-00
• 013-0152-00
• 015-0309-01
• 015-0611-01
• 067-1064-99
• 020-0131-00
• 020-0137-00

Третья сторона

• A/O Lab
• Амдата SC5032
• Арбитражные системы 1040A
• Арго Системы AS210
• Техника автоматизации AE-106
• Мяч Эфратом ПТБ-100
• Беннет 31109
• CCS А-7
• Цифровой аудио ЦАП256T
• Цифровой аудио ЦАП320T
• Цифровой аудио ЦАП1024T
• Цифровой аудио ЦАП4096T
• Цифровой аудио RCW320T
• Файберскан
• Дженерал Оптроникс 13000
• Радиочастотный преобразователь General Optronics
• Группа Grass Valley TDA 501
• Хитачи АТ100
• Ханивелл 4870
• Лазертрон QLC
• Лазертрон QLP
• Серия Lasertron QLX-1000
• Лазертрон QRX-7000
• Метек 5267
• Метротек М3Д 801
• Метротек М3Д 802
• Метротек 100
• Метротек MA601
• Метротек MC805
• Метротек MD702, MD702A
• Метротек MG701
• Метротек MG703
• Метротек MG704
• Метротек MP203
• Метротек MP215
• Метротек MP217
• Метротек MP270
• Метротек MR101
• Метротек MR101A, MR101AB
• Метротек MR101B
• Метротек MR106
• Метротек МС501
• Метротек PR100
• Метротек UI3210
• Метротек UI3220
• Метротек UI3230
• Мобил 8219
• Модель 1041
• Модель 1053
• Мозайд СРТ-1
• НСКЛ ФТ-01
• Орионикс OTDR-103A
• Пирелли Амплифос OP980F
• Управление фотоумножителем
• Импульсные приборы PI-100A
• Импульсные приборы PI-101
• Импульсные приборы PI-110
• Импульсные приборы PI-210
• Импульсные приборы PI-451
• Импульсные приборы PI-454
• Импульсные приборы PI-458
• Импульсные приборы PI-702
• Импульсные приборы PI-720
• Импульсные приборы PI-910
• Импульсные приборы PI-952
• Радиолокатор гидролокатора двойной ширины
• Анализатор звуковых сигналов и материалов
• Сонометрия 400
• Спектраком 8131
• Спектраком 8150
• Спектраком 8163
• Спектраком 8212
• Универсальный модуль мониторинга
• Ксенотек Ультраскан 500
• Ксетрон ТМ-1
• Зетек Модель 3
• Zetec MIZ-12

Пассивные датчики

Активные датчики

• P80
• P170CF
• P500CF
• P6025
• P6032
• P6045
• P6051
• P6201
• P6202
• P6203
• P6204
• P6205
• P6206
• P6207
• P6209
• P6217
• P6230
• P6231
• P6240
• P6241
• P6243
• P6245
• P6249
• P6339
• P7225
• P7240
• P7260
• ТАР1500
• ТАР2500
• TAP3500

Датчики низкой емкости

• P6033
• P6034
• P6035
• P6056
• P6057
• П6150
• P6156
• P6158

Датчики тока

• A605
• А610
• А620
• А621
• А622
• А6302
• А6303
• А6304
• А6312
• КТ-1
• КТ-2
• КТ-3
• КТ-4
• СТ-5
• КТ-6
• P6016
• P6019
• P6020
• P6021
• P6022
• P6040
• P6041
• P6042
• P6302
• TCP202
• TCP302
• ТКП303
• TCP305
• ТКП404
• TCP0020
• ТКП0030
• ТКП0150
• TCP2020
• ТРКП0300
• TRCP0600
• TRCP3000

Дифференциальные датчики

• ADA400
• P5200
• P5202
• P5205
• P5210
• P6046
• P6064
• P6135
• P6246
• P6247
• P6248
• P6250
• P6251
• P6330
• P7313
• P7330
• P7340
• P7350
• P7360
• P7380
• P7504
• P7506
• P7508
• P7513
• P7516
• P7520
• P7525
• P7530
• ТДП0500
• ТДП1000
• ТДП1500
• ТДП3500
• ТДП0100
• ТДП0200
• TMDP0200

Логические датчики

• P3410
• P3420
• P5910
• P5934
• P5960
• P6401
• P6405
• P6406
• P6407
• P6408
• P6410
• P6417
• P6418
• P6419
• P6434
• P6440
• P6441
• P6442
• P6443
• P6444
• P6450
• P6451
• P6452
• P6453
• P6454
• P6455
• P6456
• P6457
• P6458 ​​
• P6460
• P6461
• P6462
• P6463
• P6464
• P6465
• P6467
• P6468
• P6470
• P6471
• P6472
• P6480
• P6486
• P6487
• P6490
• P6516
• P6716
• P6810
• P6860
• P6864
• P6880
• P6910
• P6960
• P6962
• P6964
• P6980
• P6982

Оптические датчики

• P6701
• P6702
• P6703
• P6711
• P6713
• P6721
• P6723
• P6751
• SA-42

Другие датчики

• P6038
• P6058
• P6420
• P6430
• P6601
• P6602
• Адаптер для Jennings JP-325

Питание датчика и усилители

• 128
• 134
• 1101
• 1102
• 1103
• 1121
• А6501
• ТСА-1МЭГ
• ТЦА300
• ТЦА400
• 015-0073-00
• 067-1429-00

• 308
• 318
• 338
• 821
• 832
• 833
• 834
• 835
• 836
• 1205
• 1220
• 1225
• 1230
• 1240
• 1241
• 7D01
• 7D02
• А6701
• ДФ1
• ДФ2
• 3001GPX
• ДАС9100
• ДАС9200
• ЛА501
• Prism 3002

Карты сбора данных

• 1230DSM
• 1230E1
• 1240D1
• 1240D2
• 91A04A
• 91AE04A
• 91А08
• 91HS8
• 91HS8E
• 91П16
• 91С16
• 91А24
• 91AE24
• 91А32
• 91П32
• 91С32
• 92C01
• 92C02
• 92C03
• 92F02
• 92F03
• 92HS8
• 92HS8E
• 92F11
• 92F12
• 92F1B
• 92А16
• 92С16
• 92С32
• 92А96
• 92C96
• 92C96D
• 92A96XD
• PMA 100

Плагины

• 12RS01
• 12RS02
• 12РС11
• 12РС12
• 1200C01
• 1200C02
• 1200C11

Зонды для разборки

• 1230DPA
• 92А60
• 92А90
• А6740Г
• ДП186П
• ДП286ПЛ
• ДП286П
• ДП386СС
• ДП68КД
• ДП68КП
• ДП8031Д
• ДП8086Д
• ДП8086Д
• ДП96ПЛ
• ДФХ11К
• DPGPIB

Персональные модули

• PM101
• PM102
• PM103
• PM104
• PM105
• PM106
• PM107
• PM108
• PM109
• PM110
• PM111
• PM112
• PM201
• PM202
• PM203
• PM204
• PM205
• PM301
• PM302
• PM303
• ПМ402
• ПМ403
• ПМ404
• ПМ405
• ПМ406
• ПМ407
• ПМ411
• PM412

Комплекты ПЗУ для разборки

• 12R01
• 12RC01
• 12RC02
• 12RC11
• 12РД01
• 12РМ01
• 12РМ02
• 12РМ03
• 12РМ04
• 12РМ05
• 12РМ06
• 12RM08
• 12RM21
• 12RM22
• 12RM23
• 12RM24
• 12RM25
• 12RM26
• 12RM27
• 12RM31
• 12RM33
• 12RM41
• 12RM42
• 12RM43
• 12РМ62А
• 12RM63
• 12RM71
• 12RM99
• Ленты 91TMXX

834 Картриджи

• 834R01
• 834R02A
• 834R03A
• 834R04
• 834R05
• 834R06
• 834R07
• 834R10
• 834R11
• 834R13
• 834RDA

Генераторы сигналов

• 101
• 103
• 104
• 105
• 106
• 107
• 108
• 109
• 110
• 111
• 114
• 115
• Р116
• 180
• 181
• 184
• 190
• 191
• 284
• 284 на базе PPPG
• Р293
• 2101
• 2901
• АФГ2020
• АФГ310
• АФГ320
• АСГ100
• АВГ2005
• АВГ2020
• АВГ2021
• АВГ2041
• АВГ5000
• АВГ410
• АВГ420
• АВГ430
• АВГ510
• АВГ520
• АВГ610
• АВГ615
• АВГ710
• АВГ710Б
• КСА 907Т
• КФГ250
• КФГ253
• КФГ280
• ДГ2020
• ДГ2040
• ХФС 9003
• PG2010
• PG2011
• PG2012
• ТУ-40
• ТУ-41
• ТУ-50
• 015-064
• 015-0088-00
• 067-0102-00
• 015-0107-00
• 015-0611-00
• 017-0086-00
• 067-0036-00
• 067-0074-00
• 067-0077-00
• 067-0502-00
• 067-0502-01
• 067-506
• 067-0506-00
• 067-0508-00
• 067-0509-00
• 067-0532-00
• 067-0532-01
• 067-0542-99
• 067-0554-00
• 067-0570-01
• 067-0596-00
• 067-0600-00
• 067-0650-00
• 067-0681-01
• Генератор меток времени 10 мкс 1 мс
• 3052 Демонстрационное пособие
• Генератор импульсов 4S2

Анализаторы спектра

Серия 490

• 491
• 492
• 492А
• 492БП
• 492PGM
• 494
• 494А
• 495
• 496
• 497P

Анализатор БПФ серии 2600

• 2622
• 2630
• 2640
• 2641
• 2642

Серия 2710

• 2710
• 2711
• 2712
• 2714
• 2715

Серия 2750

• 2753P
• 2754
• 2755
• 2755AP
• 2756P

Серия 2780

• 2782
• 2784

Серия 2790

• 2792
• 2794
• 2795
• 2797

Анализатор спектра реального времени

• 3026
• 3052
• 3066
• 3086
• РСА306
• РСА503
• РСА507
• РСА513
• РСА518
• РСА603
• РСА607
• РСА3303
• РСА3308
• РСА3408
• РСА5103
• РСА5106
• РСА5115
• РСА5126
• РСА6106
• РСА6114
• РСА6120
• RSA7100

Плагины

• 1L5
• 1L10
• Л-10А
• 1L20
• 1Л30
• 1L40
• 3L5
• 3L10
• 7J20
• 7L5
• 7Л12
• 7Л13
• 7Л14
• 7L18

Другие инструменты

• 1705
• 1401

Аксессуары

• RSA-DKIT
• ВМ490
• ВМ780
• ВМ782
• SignalVu-ПК
• DataVu-ПК
• РСАВу
• SA Demo

Телевизионные и аудио инструменты

• 140
• 141
• 142
• 143
• 144
• 145
• 146
• 147
• 149
• 380
• 520
• 521
• 522
• 524
• 525
• 526
• 527
• 528
• 529
• 634
• 650
• 651
• 654
• 655
• 656
• 760А
• 1405
• 1410
• 1411
• 1412
• 1420
• 1421
• 1422
• 1430
• 1440
• 1450
• 1470
• 1474
• 1480
• 1481
• 1482
• 1485
• 1710
• 1720
• 1721
• 1725
• 1730
• 1731
• 1735
• 1740
• 1741
• 1745
• 1750
• 1751
• 1755
• 1760
• 1761
• 1765
• 1900
• 1910
• АМ70
• СПГ22
• СПГ-271
• ТСГ90
• ТСГ95
• ТСГ-100
• ТСГ-111
• ТСГ-131
• ТСГ-170Д
• ТСГ-300
• ТСГ-422
• ТВ1350
• WFM300
• WFM601
• WFM7020
• ВИТС200
• ВИТС201
• ВМ700
• 013-0021-00
• 015-0075-00
• 067-0546-00
• 067-0621-00

Кривые

Указания по применению

• 370
• 371
• 372
• 570
• 571
• 575
• 576
• 577
• 5CT1N
• 7CT1N

Аксессуары

• 172
• 175
• 176
• 178
• 013-0069-00
• 013-0070-01
• 013-0072-00
• 013-0098-01
• 013-0101-00
• 013-0110-00
• 013-0111-00
• 013-0124-00
• 013-0128-00
• 013-0155-00
• 035-5028-00
• 067-0599-00
• Приспособление для проверки высоковольтных диодов
• Адаптеры для кривых
• 067-078

Приборы TDR

• 281
• 1501
• 1502
• 1503
• 1С2
• 3С7
• 3Т7
• 7С12
• ОФ150
• ОФ151
• ОФ152
• ПА1
• ТВ220
• TFS2020
• ТФС3030
• 016-0606-00
• 017-0091-00
• Генератор двухтактных импульсов 25 пс

Тележки

• 53
• 200
• 201
• 202
• 203
• 204
• 205
• 206Д
• 500
• К117
• К212
• К213
• К217
• К217С
• К218
• К220
• К318
• К415
• К420
• К501
• LabCart3

Блоки питания

• A69C06
• CPS250
• ПС280
• ПС282
• ПС283
• ПС2510
• ПС2511
• ПС2520Г
• 125
• 210
• 291
• 292
• 420
• 1104А
• 1105
• 1106
• 1107
• 016-0230-01
• 016-0343-00
• 067-0099-00

Камеры

• C-5
• С-9
• С-10
• С-12
• С-13
• С-19
• С-27
• С-28
• С-30
• С-31
• С-40
• С-50
• С-51
• С-52
• С-53
• С-58
• С-59
• С-70
• С1001
• С1002
• DCS01
• 016-213
• 016-0263
• 016-0270-00
• Привод заслонки
• Привод заслонки Модель 2
• Проекционная сетка

Калькуляторы

• 21
• 31
• 926

Клеммы

• 4002
• 4006
• 4010
• 4012
• 4013
• 4014
• 4015
• 4016
• 4023
• 4024
• 4025
• 4027
• 4081
• 4104
• 4105
• 4106
• 4107
• 4108
• 4109
• 4111
• 4112
• 4113
• 4114
• 4115Б
• 4116Б
• 4125
• 4128
• 4129
• 4205
• 4207
• 4208
• 4209
• 4211
• 4224
• 4225
• 4235
• 4236
• 4237
• 9200Т
• 9201Т
• СТ8100
• CT8500

Периферийные устройства

• 4905
• 4907
• 4909
• 4911
• 4912
• 4921
• 4922
• 4923
• 4924
• 4926
• 4931
• 4944
• 4952
• 4953
• 4954
• 4956
• 4957
• 4958
• 4959
• 4991

Компьютеры

• 4051
• 4052
• 4054
• 4301
• 4315
• 4316
• 4317
• 4324
• 4325
• 4335
• 4336
• 4337
• 6030
• 6120
• 6130
• ПК4100
• XD88

• 601
• 602
• 603
• 604
• 605
• 606
• 607
• 608
• 609
• 611
• 613
• 614
• 616
• 618
• 620
• 624
• 630
• 634

Принтеры и плоттеры

• 400
• 4601
• 4611
• 4612
• 4620
• 4631
• 4632
• 4633
• 4634
• 4635
• 4641
• 4642
• 4643
• 4661
• 4662
• 4663
• 4663С
• 4690SC
• 4692
• 4692С
• 4693D
• 4693ДС
• 4696
• 4696С
• HC100

Медицинские мониторы

• 400
• 408
• 410
• 412
• 413
• 414

Другие инструменты

Телеоборудование

Telequipment — британский производитель осциллографов, который был приобретен Tektronix в ноябре 1966 года.

• Телескопические прицелы (визуальный указатель)
• Плагины телеоборудования (визуальный указатель)
• Телеоборудование (компания)

Справочные документы, каталоги запчастей

• Справочные материалы

Руководства, каталоги и другие публикации

Многие руководства по классическому оборудованию Tek находятся в свободном доступе в Интернете. Сайты, которые щедро обслуживают архивы руководств Tek:

• Техническое руководство на БАМА
• Репозиторий руководств KO4BB

Многие руководства еще не находятся в свободном доступе в Интернете. Если вы можете предоставить бесплатные сканы или бумажные копии Tek руководства, которые еще не находятся в свободном доступе в Интернете, пожалуйста, свяжитесь с администратором этого сайта.

• Руководства
• Серия концептов
• Замечания по применению
• Журналы Tektronix — Tekscope, Service Scope и Service Teknotes
Каталоги
• Tektronix содержат большое количество информации.
• Пленки Tektronix
• Каталоги телеоборудования
• Руководства по телеоборудованию
• ЭЛТ телеоборудования
• Мультфильмы Tektronix
• Tekalendar 1971 (также подходит для 2021 и 2027 годов) (PDF)

Tek History

Вопросы ремонта и обслуживания

• Отчеты о ремонте отдельных приборов
• Сменный модуль NVRAM серии 11A, замена
• Сумки для минископов серии 200
• Модели для 3D-печати
• Розетки серии 7000
• Выключатели с подсветкой
• Плохие разъемы TI IC
• Конденсаторы «Черная красавица» или «Шмель»
• Керамические полоски
• Очистка
• Соединители
• Пылевой фильтр
• Крепления для вентиляторов
• Германиевые транзисторы
• Конденсаторы с высоким ESR
• Высоковольтные трансформаторы
• Кожаные ручки
• Линейные розетки
• Ртутные выключатели
• Миниатюрные реле
• Ошибки энергонезависимой памяти
• Потенциометры
• Кнопочные выключатели
• Очистка и обслуживание поворотных переключателей
• Поворотные входные переключатели
• образов ПЗУ
• Выборочные диоды
• Селеновые выпрямители
• Интегральные схемы производства Tektronix
• Расширительные решения TM500
• Устранение неполадок в области выборки
• Туннельные диоды
• Револьверные шумоглушители
• Вакуумные трубки

Technical Information

• ACVS
• Aquadag
• Bridged T-coil
• Deflection blanking
• Delay line
• Direct-view storage CRT
• Distributed amplifier
• Distributed deflection plates
• Ft doubler
• Interfaces
• Многополосное ускорение
• Трубки Nixie
• Фантастрон
• Сэмплер
• Скан-конвертер
• Спиральный ускоритель
• Вращение трассы
• Хранилище передачи ЭЛТ
• Вакуумные трубки

Внешние ссылки

• Форум TekScopes на Groups.
