Что такое осциллограф и принцип его работы

Осциллограф — это электронно-измерительный прибор, предназначенный для визуального наблюдения и анализа формы электрических сигналов. Он позволяет отображать изменение электрического напряжения во времени на экране в виде графика.

Принцип работы осциллографа заключается в следующем:

1. Исследуемый электрический сигнал подается на вход прибора
2. Сигнал преобразуется в вертикальное отклонение луча на экране (ось Y)
3. Одновременно луч перемещается по горизонтали с постоянной скоростью (ось X — время)
4. В результате на экране формируется график зависимости напряжения от времени

Таким образом, осциллограф позволяет визуализировать форму сигнала и измерить его параметры — амплитуду, частоту, длительность импульсов и т.д.

Основные виды осциллографов

По принципу работы выделяют три основных типа осциллографов:

• Аналоговые — используют электронно-лучевую трубку для формирования изображения сигнала
• Цифровые — преобразуют входной сигнал в цифровую форму и отображают его на ЖК-экране
• Аналогово-цифровые — сочетают преимущества аналоговых и цифровых технологий

Цифровые осциллографы в настоящее время являются наиболее распространенными благодаря широким возможностям и удобству использования. Они позволяют сохранять осциллограммы в памяти, проводить математическую обработку сигналов, подключаться к компьютеру.

Ключевые характеристики осциллографов

При выборе осциллографа следует обращать внимание на следующие основные параметры:

• Полоса пропускания
  — определяет максимальную частоту сигнала, которую может корректно отобразить прибор
• Частота дискретизации — количество измерений амплитуды сигнала в единицу времени
• Количество каналов — позволяет одновременно наблюдать несколько сигналов
• Чувствительность — минимальная амплитуда сигнала, которую способен зафиксировать осциллограф
• Размер экрана — влияет на удобство наблюдения сигналов

Чем выше эти параметры, тем более широкие возможности предоставляет прибор для исследования сигналов. Однако более продвинутые модели имеют и более высокую стоимость.

Области применения осциллографов

Осциллографы нашли широкое применение в различных сферах, связанных с электроникой и электротехникой:

• Разработка и отладка электронных устройств
• Ремонт и диагностика электрооборудования
• Автомобильная диагностика
• Научные исследования
• Образовательные цели

Рассмотрим подробнее некоторые области, где осциллографы особенно полезны.

Применение в автомобильной диагностике

В автосервисах осциллограф стал незаменимым инструментом для диагностики электронных систем автомобиля. С его помощью можно проверить:

• Работу системы зажигания
• Сигналы датчиков двигателя
• Исправность форсунок
• Состояние генератора и стартера
• Шины передачи данных (CAN, LIN и др.)

Осциллограф позволяет увидеть реальную форму сигналов и выявить неисправности, которые не обнаруживаются другими методами диагностики.

Использование в электронике

При разработке и отладке электронных устройств осциллограф помогает решать следующие задачи:

• Проверка формы и параметров сигналов в различных точках схемы
• Поиск источников помех и наводок
• Измерение временных характеристик цифровых сигналов
• Анализ переходных процессов в цепях
• Проверка работы источников питания

Возможность визуально наблюдать сигналы значительно упрощает процесс отладки и поиска неисправностей в электронных схемах.

Какие сигналы можно исследовать с помощью осциллографа

Современные осциллографы позволяют анализировать различные типы электрических сигналов:

• Напряжение — основной параметр, измеряемый осциллографом
• Ток — с помощью специальных токовых пробников
• Частота — путем измерения периода сигнала
• Фаза — сравнение двух сигналов
• Спектр сигнала — с помощью функции БПФ (быстрое преобразование Фурье)

Кроме того, осциллографы могут использоваться для косвенных измерений таких параметров как емкость, индуктивность, добротность контуров и др.

Преимущества использования осциллографа

Осциллограф предоставляет ряд важных преимуществ по сравнению с другими измерительными приборами:

• Возможность визуального наблюдения формы сигнала
• Высокая точность измерений во времени (наносекунды)
• Одновременное отображение нескольких сигналов
• Возможность захвата и анализа однократных процессов
• Широкие возможности математической обработки сигналов
• Сохранение и документирование результатов измерений

Эти особенности делают осциллограф незаменимым инструментом для работы с электронными устройствами и системами.

Как правильно выбрать осциллограф

При выборе осциллографа следует учитывать следующие факторы:

1. Область применения — для каких задач будет использоваться прибор
2. Требуемая полоса пропускания — должна быть в 3-5 раз выше максимальной частоты исследуемого сигнала
3. Количество каналов — зависит от необходимости одновременного анализа нескольких сигналов
4. Частота дискретизации — чем выше, тем точнее отображение быстрых процессов
5. Объем памяти — влияет на длительность записи сигнала
6. Дополнительные функции — математическая обработка, декодирование протоколов и т.д.
7. Бюджет — стоимость прибора растет с увеличением его возможностей

Правильно подобранный осциллограф позволит эффективно решать поставленные задачи и не переплачивать за избыточную функциональность.

Заключение: почему осциллограф необходим каждому электронщику

Осциллограф является одним из ключевых инструментов для работы с электронными устройствами. Он позволяет:

• Наглядно увидеть форму и параметры электрических сигналов
• Быстро находить неисправности в схемах
• Проводить точные измерения во временной области
• Анализировать сложные процессы в электронных системах
• Документировать результаты исследований

Благодаря этим возможностям осциллограф значительно упрощает разработку, отладку и ремонт электронной аппаратуры. Поэтому наличие даже простой модели осциллографа крайне желательно для любого специалиста, работающего с электроникой.

Осциллограф на автосервисе. Что это и для чего используется

Применение электроники в автомобиле требует наличия электроизмерительных приборов и в автосервисах. А предоставляемые ими удобства в работе таковы, что традиционные механические, пневматические и гидравлические тестовые методики постепенно вытесняются из практики. Хорошим примером является появление цифрового многоканального осциллографа в качестве ядра такого диагностического стенда, как мотор-тестер.

Что такое осциллограф

Основными параметрами электрического сигнала, неважно, силовой он или измерительный, являются ток и напряжение. Но эти физические величины человеком не воспринимаются, нужен измерительный прибор, преобразующий их значения в наглядный вид. Кроме того, должно проводиться косвенное сравнение с эталоном, то есть метрологическая процедура.

Эти функции выполняются вольтметром или амперметром, которые сейчас объединяются в составе мультиметра, способного измерять и некоторые другие параметры электрических цепей. Но подобные приборы не обладают наглядностью в наблюдении динамики процессов, происходящих к тому же с высокой скоростью. Вот тут и нужен осциллограф.

Данный прибор способен предоставлять информацию об однократных или циклически повторяющихся электрических процессах в графическом виде. По одной оси графика откладывается время, по другой – измеряемая величина. Скорость отслеживания в автомобильном варианте составляет единицы микросекунд у лучших приборов.

В настоящее время осциллографы в автомобильной диагностике выполняются в виде приставок к компьютеру. Принцип работы – цифровой. Это означает, что сигнал дискретизируется во времени аналого-цифровым преобразователем, после чего отсчёты, а их может быть порядка десяти миллионов в секунду, заносятся в память и выводятся на экран ноутбука.

Программное обеспечение прибора позволяет максимально помочь диагносту с сервисными функциями. Значения можно выводить в любой физической величине, по любой шкале, с автоматическим выбором и по нескольким каналам одновременно. А поскольку это всё же не просто прибор из практики радиоинженера, а составная часть мотор-тестера, то организуется и система автоматических тестов двигателя с формированием результатов и подсказок.

Какие узлы и системы подлежат проверке

Тестировать можно практически весь двигатель:

• компрессия и нюансы изменения давления в цилиндрах, работа поршневых колец;
• разрежение на впуске и противодавление на выпуске, состояние катализатора и клапанов;
• параметры практической работы системы зажигания, свечей, катушек, высоковольтных проводов, драйверов, регуляторов опережения;
• работа топливной аппаратуры, форсунок, насоса, регуляторов;
• состояние газораспределения, сохранность фаз, просмотр анимации газообмена в цилиндрах;
• работа дополнительных устройств повышения эффективности мотора – наддува, изменения фаз и высоты подъёма клапанов, геометрии трактов впуска и выпуска;
• сигналы всех датчиков системы управления двигателем и реакция исполнительных механизмов;
• проверка стартёра, генератора, аккумулятора.

По мере увеличения количества электронных систем в автомобилях растёт и роль осциллографа. Фактически диагност со временем превратится в инженера-электронщика, а представители этой профессии давно срослись с осциллографами, и без них работа просто невозможна.

Что представляет собой мотор-тестер и чем они отличаются

В практическом исполнении осциллографы могут быть разными по способностям, уровню сложности, естественно, и по цене. А в рамках мотор-тестера приборные комплексы различаются ещё и комплектацией. Например, могут присутствовать следующие образцы

вспомогательного оборудования:

• датчики давления в цилиндрах и разрежения во впускных трактах;
• индуктивные и ёмкостные датчики бесконтактного считывания сигналов различного уровня и назначения;
• универсальные щупы и делители;
• синхронизирующие датчики;
• приспособления для удобства работы с электропроводкой;
• переходники и удлинители;
• кабели связи;
• различное программное обеспечение.

Наряду с такими параметрами оборудования, как амплитудный и частотный диапазоны исследуемых сигналов, частота дискретизации и апертурные способности, помехозащищённость и количество каналов, могут отличаться и возможности по обеспеченности сервисными программами. Они бывают подсказывающими, справочными и обучающими, предоставлять множество дополнительных удобств в работе, иногда понятных только опытным профессионалам, а иногда наоборот – бросающихся в глаза новичкам при первом использовании.

Например, самым сложным и технически продвинутым считается осциллограф Постоловского USB Autoscope IV в полном комплекте датчиков и прочего вспомогательного оборудования. Этот восьмиканальный прибор заслужил и международное признание. Прекрасные характеристики – частота дискретизации до 12,5 МГЦ, при разрядности АЦП до 16 бит. Профессиональный уровень, богатая комплектация.

Но вполне возможно использовать на любом уровне диагностики и приборы попроще, например профессиональный мотор-тестер DIAMAG 2 ничуть не хуже в практике работы, при этом значительно дешевле.

Шесть каналов, возможность дифференциального включения по входу, наличие библиотеки тестов, частота дискретизации в 1 МГц вполне достаточна для всех реальных применений в работе диагноста.

Существуют и ещё более практичные приборы, удобные для проведения экспресс-диагностики без фанатизма в глубоком погружении к физическим основам отказов. Например, двухканальный АВТОАС-ЭКСПРЕСС 2М обойдётся ещё дешевле, при этом обязательно быстро себя окупит, поскольку располагает в комплекте всем, что непременно потребуется. Известно, что примерно 95% всех случаев обращения к диагносту не требует больших умственных усилий, сложного оборудования и больших затрат времени. Достаточно простой, но эффективный прибор быстро укажет на источник проблем, что даст отличный старт для предстоящего развития участка автомобильной диагностики.

Как пользоваться осциллографом и для чего он вообще нужен. Часть I

1. Краткая история
2. Общий принцип работы
3. Какие бывают осциллографы
4. Основные характеристики

К осциллографам у меня особая любовь. Кому-то бентли нравятся, а кому-то осциллографы. У каждого свои причуды. Бентли мне тоже нравится, но в отличии от всех других её владельцев, мне еще и осциллографы нравятся! =)

Главная задача осциллографа: регистрировать изменения исследуемого сигнала и выводить его на экран для просмотра. Это самый незаменимый прибор в лаборатории радиолюбителя. Можно и частоту прикинуть и амплитуду посмотреть и, что часто ещё важней, форму сигнала изучить. Решил заниматься электроникой — обязательно купи.

Краткая история

История осциллографа насчитывает уже 100 с лишним лет. В разное время над усовершенствованием прибора работали такие известные люди как Адре Блондель, Роберт Андреевич Колли, Уильям Крукс, Карл Браун, И. Ценнек, А. Венельт, Леонид Исаакович Мандельштам и многие другие.

Кстати, а вы знали, что первое подобие осциллографа создали в Российской Империи? Это сделал В 1885 году русский физик Роберт Колли. Прибор назывался осциллометр. Осциллографы того времени сильно отличались от тех, что используются сейчас!

Общий принцип работы

Надо сказать, что сейчас существует огромное количество разных осциллографов. Но для нас важен общий принцип работы, который заключается в том, что прибор регистрирует изменение напряжения сигнала и выводит его на экран. Да, именно для этого и нужен осциллограф, и всё. Но это настолько важно для физиков и инженеров, что словами передать сложно. Важность этого прибора сравнима с открытием закона всемирного тяготения.

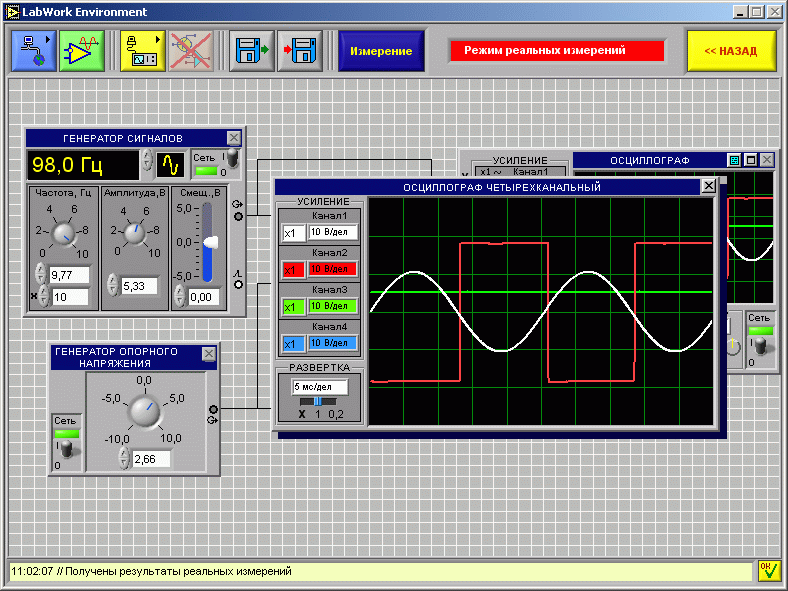

На картинке выше приведена типичная панель управления осциллографа. Куча всяки регуляторов, кнопочек, разъемов и экран. Ужас, как во всём это разобраться? Да легко. Поехали.

Никто не обидится, если я скажу, что у осциллографа два главных органа управления. Над ними обычно написано «Развертка» или «Длительность», «В/дел». Разберемся!

Сначала про «В/дел». На вход прибора ты можешь подавать сингал разной амплитуды. Захотел подал синусоиду с амплитудой в 1В, а захотел 0.2В или 10В. Как видно на картинке сверху, экран прибора обычно разделен на клеточки. Да, это та самая всем привычная декартова система координат. Так вот  «В/дел» позволяет изменять масштаб по оси Y. Другими словами можно менять размер клеточки в вольтах. Если выбрать 0.1В и подать синусоиду амплитудо в 0.2В, тогда вся синусоида займёт на экране 4 клетки.

А при исследовании сигнала в реальной схеме амплитуда сигнала может быть такой, что весь сигнал не сможетпоместиться на экране прибора. Вот тогда ты и будешь крутить ручку регулировки «В/дел», устанавливая необходимый масшатб оси Y таким, чтобы увидеть весь сигнал.

Теперь про «Длительность». Большую часть истории развития электронных осциллографов они были аналоговыми. В качестве экрана использовались ЭЛТ (электронно-лучевые трубки). Те самые, что уже и в телевизорах трудно встретить. Кому интересно, посмотрите видео ниже. Оно прекрасно объясняет принцип рисования исследуемого сигнала на экране ЭЛТ-осциллографа. Либо читаем дальше, если лень смотреть, — я расскажу о самом главном.

Итак, ручка «длительность» («разёртка») нужна для того, чтобы задать с какой скоростью будет бегать луч на экране прибор слева на право.  (Ты думал, что там рисуется линия целиком? Нет, это в современных цифровых приборах так, но оних позже) Для чего это нужно? Да собственно на этом и строится работа осциллографа. Луч бегает слева-направо, а подаваемый на вход сигнал просто отклоняет его вверх или вниз. В итоге ты и видишь на экране прибора красивую картинку синусоиды или какого-нибудь шума.

Ладно, зачем это нужно теперь понятно. Остался вопрос зачем менять скорость перемещения или, другими словами, частоту пробегания луча по экрану (частоту развертки)?

Может ты замечал сам или видел на каком-нибудь шоу или концерте такой эффект, что когда в темноте вспихивал яркий свет на долю секунды, тогда казалось, что все движение прекратилось, мир замер? Поздравляю ты подметил стробоскопический эффект. Есть даже такое устройство — стробоскоп. Стробоскоп позволяет разглядывать быстродвижущиеся предметы. В осциллографе тоже самое, он по сути представляет собой «электронный» стробоскоп! Только с помощью изменения частоты развертки мы добиваемся замирания картинки на экране прибора. И если частота развертки будет близка или совпадать с частотой сигнала, то на экране ты увидишь статичную картинку, которая словно нарисована на бумаге.

А иначе будет казаться, что синусоида куда-то бежит. Я не буду рассказывать как это достигается. Главное понять принцип, а детали конкретной реализации уже не столь важны. Все остальные функции осциллографа уже являются дополнением. Их наличие сильно упрощает исследование сигналов. И если каких-то из них нет в твоём приборе, то можно жить спокойно.

Какие бывают осциллографы

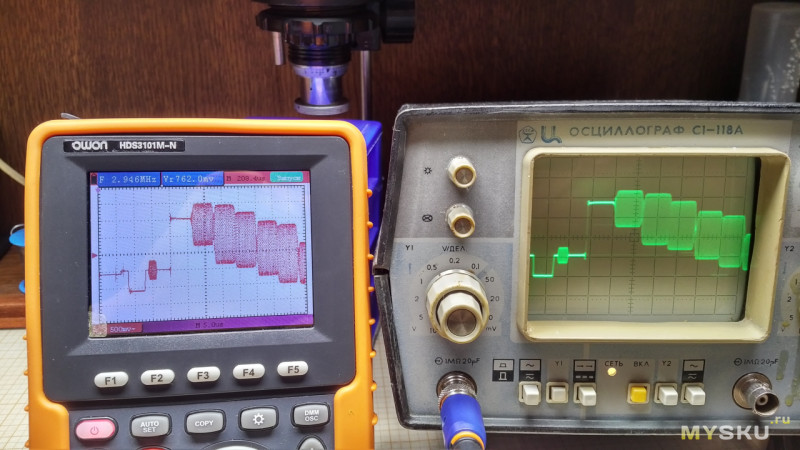

Пока что ещё можно выделить три основных вида осциллографов: аналоговые, цифровые и аналогово-цифровые. Цифровых с 80х годов 20 века становится всё больше. Сейчас они представляют самую многочисленную группу. Обладают множеством полезных дополнительных функций, маленьким размером, весом и приличной стоимостью.

На момент написания этих строк, средняя цена за цифровой прибор будет от 15 тысяч за самую корявую модель. Более-менее нормльный прибор можно купить от 25 000. В то время как старый советский прибор с серьезными характеристиками, многократно превосходящими среднюю цифровую модель, можно найти за 3-6 тысяч, но вес, размеры и некоторые другие характеристики могут подойти не каждому =)

Основные характеристики

У осциллографов есть много характеристик. Обо всех радиолюбителю знать бесполезно. Разве что радиолюбитель решил стать профессионалом =) Но есть такие, о которых следует быть в курсе и понимать что они означают.

• Полоса пропускания или параметры переходной характерис­тики
• Время нарастания переходной характеристики τ_н
• Чувствительность
• Параметры входов
• Размер экрана, габариты
• Минимальная частота развертки
• Минимальное коэф. В/дел

Что дальше

Заголовок этой записи начинается с фразы «Как пользоваться», однако получилось длинней, чем планировалось и поэтому практические приёмы я решил вынести во вторую часть

И на последок ещё одна крутая картинка, найденная на просторах сети и иллюстрирующая работу осциллографа:

/blog/kak-polzovatsya-ostsillografom/ Самый незаменимый прибор в лаборатории радиолюбителя. Можно и частоту прикинуть и амплитуду посмотреть и, что часто ещё важней, форму сигнала изучить. Решил заниматься электроникой — обязательно обзаведись своим осциллографом! 2016-03-27 2016-11-03 осциллограф характеристики, осциллограф сигнал, измерения осциллографом, экран осциллографа, осциллограф развертка, цифровой осциллограф, измерение осциллограф, ликбез по осцилографу

Что измеряет осциллограф?

Большинство потребительских товаров включают электронные схемы или компоненты, и осциллограф используется на протяжении всего процесса проектирования продукта для проверки этих компонентов. Но что такое осциллограф? А что измеряет осциллограф?

Осциллограф, ранее известный как осциллограф (неофициально осциллограф, осциллограф или о-скоп), представляет собой прибор, который графически отображает электрические сигналы и показывает, как эти сигналы изменяются во времени. Инженеры используют осциллографы для измерения электрических явлений и быстрого тестирования, проверки и отладки своих схем. Основной функцией микроскопа является измерение волн напряжения. Эти волны отображаются на графике, который может многое рассказать о сигнале, например:

• Значения времени и напряжения сигнала.
• Частота колебательного сигнала.
• «Движущиеся части» цепи, представленные сигналом.
• Частота появления определенной части сигнала относительно других частей.
• Является ли неисправный компонент искажающим сигнал.
• Какая часть сигнала представляет собой постоянный ток (DC) или переменный ток (AC).
• Какая часть сигнала является шумом и меняется ли шум со временем.

На самом базовом уровне график, отображаемый на осциллографе, показывает, как сигнал изменяется во времени, при этом напряжение отображается вертикально по оси Y, а время — по горизонтали по оси X.





Интенсивность или яркость сигнала на дисплее осциллографа иногда называют осью Z. В осциллографах с цифровым люминофором (DPO) ось Z может быть представлена ​​цветовой градацией дисплея.





Для получения дополнительной информации о восстановлении сигналов, целостности сигнала и измерениях формы сигнала прочтите основные сведения об осциллографах.

Хотя осциллографы в первую очередь предназначены для измерения напряжения, они могут обнаруживать и измерять множество других сигналов, в том числе:

Ток

Существует несколько способов использования осциллографа для измерения тока; можно было бы измерить падение напряжения на шунтирующем резисторе. Другой — просто использовать токовый пробник.

Звук

Звук можно измерять с помощью осциллографа. Вам понадобится преобразователь (для «преобразования» аудиосигнала в напряжение), который вы затем подключите к каналу на осциллографе. Затем вы отобразите сигнал как соответствующее напряжение в зависимости от времени.

Емкость

Хотя осциллограф не дает прямого измерения емкости, его можно использовать для измерения постоянной времени, чтобы найти фактическую емкость электрической системы или компонента с помощью генератора сигналов произвольной формы.

Напряжение постоянного тока

Большинство современных осциллографов позволяют автоматически измерять напряжение постоянного тока. Однако вы можете измерить его вручную, «подсчитав» вертикальные сетки и умножив на вольты на деление.

Частота

Подобно постоянному напряжению, большинство современных осциллографов измеряют частоту автоматически. Однако можно рассчитать частоту вручную, рассчитав период сигнала (используя курсоры или горизонтальную сетку) и разделив 1 на период, чтобы получить частоту.

Индуктивность

Если у вас нет измерителя LCR, вы можете измерить индуктивность с помощью осциллографа и функционального генератора. Это будет простое измерение со значением неопределенности от 3 до 5%.

Найдите осциллограф, подходящий для вашего приложения

Не все осциллографы одинаковы. Поэтому, прежде чем принимать решение о том, в какую машину инвестировать, важно понять требования вашего проекта и тип осциллографа, который вам может понадобиться для получения наиболее эффективных и точных измерений.

При выборе осциллографа следует учитывать ряд факторов, включая полосу пропускания, время нарастания, частоту дискретизации, плотность каналов и совместимые пробники. Прочтите наш обзор того, как выбрать осциллограф, или изучите всю линейку осциллографов, чтобы найти тот, который подходит для вашего приложения.

10 причин, по которым каждому любителю нужен осциллограф

ВойтиРегистрация

Для просмотра этой страницы убедитесь, что в вашем браузере включен JavaScript.

Я даже не могу перечислить, сколько раз я говорил: «Блин, было бы неплохо прямо сейчас иметь осциллограф».

Alex Wulff

6 лет назад

На свое 18-летие я наконец-то получил один из инструментов, в котором я так нуждался больше всего во многих моих проектах: осциллограф. Я даже не могу сказать вам, сколько раз я говорил: «Блин, было бы неплохо иметь осциллограф прямо сейчас». Дело даже не в том, что они непомерно дороги; Стоимость надежных и многофункциональных осциллографов значительно снизилась за последние несколько лет. Теперь, когда он у меня есть, я перечислю, для чего я его использовал больше всего, чтобы заставить вас тоже совершить прыжок.

Осциллограф должен быть у каждого серьезного производителя.

Моя модель

Мне подарили Hantek DSO5072P. На мой взгляд, этот осциллограф является одним из лучших осциллографов начального уровня на рынке. У него есть все функции дорогого прицела, но цена действительно дешевого прицела — вы можете найти его на Amazon, нажав здесь. Однако я не буду обсуждать какие-либо особенности этого осциллографа. Все мои советы будут общими и применимы практически к любому осциллографу, представленному на рынке.

Причина № 1: Это как мультиметр, но круче!

Странный циклический шум, который я обнаружил в одном из своих блоков питания…

Конечно, основной функцией осциллографа является измерение электрических сигналов. Но это также чертовски полезно для измерения в основном постоянных уровней напряжения. Например, я использовал свой только сегодня, когда проверял выход разных уровней напряжения питания. Он также может делать то, что не может большинство мультиметров: обнаруживать небольшие колебания напряжения питания.

Причина №2: Вы можете использовать их для отладки аналоговых выходов датчиков

Аналоговый выход ИК-датчика расстояния перед вращающимся объектом

У меня куча аналоговых датчиков расстояния. Некоторые из них настоящие, а некоторые — дешевые подделки. Прежде чем я включу один из… гм… более сомнительных датчиков… в схему, я сначала подключу их к моему осциллографу, чтобы измерить, ведет ли себя аналоговый выход должным образом.

Причина № 3: они отлично подходят для обнаружения простых ошибок

Пока я собирал светящуюся покерную фишку, у меня возникли некоторые проблемы с тем, чтобы один из демонстрационных эскизов правильно мигал огнями. Подключив его к моему осциллографу и измерив период вспышек, я смог определить, что где-то в коде я добавил лишний ноль.

Причина № 4: Осциллографы особенно эффективны при отладке ШИМ-сигналов выходов ШИМ на ATtiny. Оказывается, одна из синхронизированных функций в моем скетче мешала широтно-импульсной модуляции на этом выводе. Я бы, наверное, никогда не понял, почему прямоугольная волна ШИМ не была постоянной, если бы не мой прицел.

Причина №5: Вы можете использовать осциллографы для отладки коммуникационных шин

Нормально выглядящая шина I2C

Я сделал ремонт, чтобы заменить экран на одной из своих визитных карточек на экран и, к моему большому огорчению, весь устройство перестало работать. Я не мог понять почему, пока не прощупал шину I2c дисплея на карте. Я ожидал увидеть контрольные прямоугольные сигналы с нечетными интервалами, указывающие на то, что данные передаются, но на самом деле я обнаружил нечто совершенно иное: при повторной сборке экрана я случайно замкнул линию SDA на землю. Поскольку данные передаются путем понижения уровня линии SDA, это, очевидно, создавало проблемы. Исправление паяного соединения решило мою проблему.

Причина № 6: они упрощают сбор данных

Прямоугольный сигнал и собранные данные импортируются в Numbers

Многие осциллографы имеют режим экспорта CSV, при котором точки данных собираются в течение нескольких секунд и сохраняются на USB-накопитель. Затем вы можете перенести файл CSV в программу для работы с электронными таблицами, такую ​​как Numbers или Excel, для дальнейшего анализа. Есть масса случаев, когда это было бы полезно, например, когда вы хотите получить точную формулу для тригонометрического сигнала.

Причина № 7: Это отличные обучающие инструменты

Линия синхронизации SPI

Мало что можно узнать, глядя на точки в цепи с помощью мультиметра. Имея возможность видеть изменения в форме волны аналоговой схемы в реальном времени или наблюдать, как биты и байты передаются от одного устройства к другому в цифровой цепи, вы можете лучше понять, насколько сложны некоторые цепи действительно есть. Вы также можете покопаться в своем осциллографе, сняв заднюю панель, чтобы немного узнать об аналоговых/цифровых схемах.

Причина № 8: КТО-ТО СДЕЛАЛ 3D-ОСЦИЛЛОСКОП ИСКУССТВА

Хорошо, возможно, вы не сможете сделать это на прицелах с цифровыми экранами, но все же. Посмотрите, как это здорово:

Причина № 9: Вы можете выполнять сложный математический анализ нескольких сигналов

Вычитание двух идентичных сигналов дает плоскую линию

Допустим, вы пытаетесь разработать схему подавителя звука для конкретная частота звука. Вы можете подключить результат схемы глушилки к одному из каналов вашего прицела и подключить звуковую волну к другому каналу. Многие осциллографы позволяют добавлять одну волну к другой. Если вы получаете ровную линию, вы знаете, что ваша схема работает! Это только один пример; есть масса различных сценариев, в которых это было бы полезно.

Причина №10: Они служат отличным фоном/реквизитом для фотографий

У меня заканчиваются полезные сценарии (10 — это много), поэтому я решил добавить в этот пост несколько избыточный вариант использования. Вы действительно можете оживить фотографии своих проектов, включив осциллограф в расфокусированный фон — это добавит фотографии правдоподобия и сделает вас настоящим творцом! Выше моя крошечная фишка для покера с моим осциллографом на заднем плане. Также обратите внимание на домашнюю страницу Hackster.io. Похоже, у нас с фотографом одна и та же модель прицела!

Вот и все! Чтобы увидеть больше моих проектов, посетите www.AlexWulff.com и мою страницу профиля Hackster . Вы также можете проверить больше моего письма здесь . Если у вас есть какие-либо вопросы, не стесняйтесь, оставьте ответ ниже или напишите мне (контактная информация на моем сайте).
