Осциллографы usb. Цифровые USB-осциллографы Keysight Streamline: обзор возможностей и характеристик

Какие преимущества предлагают USB-осциллографы серии Keysight Streamline. Каковы основные технические характеристики этих приборов. Для каких задач подходят осциллографы Streamline.

Обзор линейки USB-осциллографов Keysight Streamline

Компания Keysight Technologies предлагает линейку компактных USB-осциллографов серии Streamline, сочетающих в себе функциональность настольных приборов и удобство портативного исполнения. Рассмотрим основные особенности и возможности этих осциллографов.

Модельный ряд

В серию Streamline входят следующие модели USB-осциллографов:

• P9241A — 200 МГц, 2 канала
• P9242A — 500 МГц, 2 канала
• P9243A — 1 ГГц, 2 канала

Ключевые характеристики

Основные технические параметры осциллографов Streamline:

• Полоса пропускания: от 200 МГц до 1 ГГц
• Частота дискретизации: до 5 Гвыб/с
• Объем памяти: 4 млн. точек
• Скорость захвата осциллограмм: до 1 000 000 осц./с
• Поддержка ОС: Windows 7/10 (64-бит)

Преимущества USB-осциллографов Keysight Streamline

Осциллографы серии Streamline обладают рядом важных преимуществ:

Компактность и мобильность

Благодаря портативному USB-исполнению приборы Streamline обеспечивают высокую мобильность и занимают минимум места на рабочем столе. Их удобно использовать как в лаборатории, так и в полевых условиях.

Функциональность настольных осциллографов

Несмотря на компактные размеры, осциллографы Streamline обладают функциональностью полноценных настольных приборов серии InfiniiVision. Они поддерживают расширенные возможности запуска, анализа и декодирования сигналов.

Высокая скорость обновления

Скорость обновления сигналов на экране достигает 1 000 000 осциллограмм в секунду, что позволяет захватывать редкие аномалии и глитчи в сигналах.

Возможности анализа сигналов

USB-осциллографы Keysight Streamline предлагают широкие возможности для анализа сигналов:

Автоматические измерения

Приборы поддерживают 31 вид автоматических измерений параметров сигналов, включая амплитудные, временные и частотные измерения. Это позволяет быстро получать количественные характеристики исследуемых сигналов.

Математические функции

Осциллографы Streamline предоставляют набор математических функций для обработки сигналов, включая сложение, вычитание, умножение осциллограмм, а также БПФ-анализ для исследования спектра сигналов.

Визуальный запуск ZoneTrigger

Функция визуального запуска ZoneTrigger позволяет задавать условия запуска путем выделения зон интереса прямо на экране осциллографа. Это упрощает выделение и анализ нужных участков сложных сигналов.

Области применения осциллографов Keysight Streamline

USB-осциллографы серии Streamline находят применение в различных сферах:

Разработка и отладка электронных устройств

Компактные размеры и широкие возможности анализа делают эти осциллографы удобным инструментом для разработчиков электронной техники. Они позволяют исследовать аналоговые и цифровые сигналы в процессе отладки устройств.

Образование и обучение

Благодаря доступной цене и портативности осциллографы Streamline хорошо подходят для оснащения учебных лабораторий в вузах и колледжах. Студенты могут освоить методы осциллографических измерений на современном оборудовании.

Сервисное обслуживание

Мобильность USB-осциллографов Streamline делает их удобным инструментом для выездного сервисного обслуживания электронной техники. Инженеры могут проводить диагностику оборудования непосредственно на объектах заказчиков.

Дополнительные опции и возможности

Функциональность осциллографов Keysight Streamline может быть расширена с помощью дополнительных опций:

Встроенный генератор сигналов

Опция P9240AWGA добавляет встроенный генератор сигналов произвольной формы с полосой 20 МГц. Это позволяет формировать тестовые воздействия для проверяемых устройств без использования дополнительного оборудования.

Анализ частотных характеристик

Опция P9240FRAA реализует функции анализатора частотных характеристик. С ее помощью можно измерять АЧХ и ФЧХ исследуемых цепей в диапазоне частот осциллографа.

Декодирование протоколов

Доступны опции для декодирования различных последовательных протоколов, включая I2C, SPI, CAN, LIN и другие. Это упрощает отладку цифровых интерфейсов в электронных устройствах.

Сравнение с конкурирующими решениями

Рассмотрим, как USB-осциллографы Keysight Streamline соотносятся с аналогичными приборами других производителей:

Преимущества перед бюджетными USB-осциллографами

По сравнению с недорогими USB-осциллографами китайских брендов, приборы Streamline обладают следующими преимуществами:

• Более высокая точность измерений
• Расширенные функции анализа сигналов
• Надежность и стабильность работы
• Техническая поддержка от известного производителя

Сопоставление с осциллографами Picoscope

По сравнению с USB-осциллографами Picoscope, приборы Keysight Streamline имеют:

• Более высокую скорость захвата осциллограмм
• Визуальный запуск ZoneTrigger
• Дополнительные опции анализа и декодирования

При этом осциллографы Picoscope выигрывают по глубине памяти.

Программное обеспечение для работы с осциллографами

Для управления USB-осциллографами Keysight Streamline используется специализированное программное обеспечение:

Основной пакет ПО

Базовый пакет программного обеспечения Keysight BenchVue предоставляет следующие возможности:

• Настройка параметров осциллографа
• Отображение осциллограмм в реальном времени
• Проведение измерений и анализ сигналов
• Сохранение и экспорт данных

Дополнительные программные модули

Для расширения функциональности доступны дополнительные программные модули:

• Модуль анализа джиттера
• Модуль тестирования на соответствие стандартам
• Модуль анализа целостности сигналов

Рекомендации по выбору модели осциллографа Streamline

При выборе конкретной модели USB-осциллографа Keysight Streamline следует учитывать следующие факторы:

Требуемая полоса пропускания

Полоса пропускания осциллографа должна как минимум в 3-5 раз превышать максимальную частоту исследуемых сигналов. Для большинства цифровых схем подойдет модель на 500 МГц, а для высокоскоростных интерфейсов может потребоваться 1 ГГц.

Необходимость дополнительных опций

Следует заранее определить потребность в таких опциях, как встроенный генератор, декодирование протоколов и т.д. Это позволит выбрать оптимальную конфигурацию прибора.

Совместимость с имеющимся оборудованием

Важно убедиться в совместимости выбранной модели осциллографа с имеющимися пробниками и другими аксессуарами.

Таким образом, USB-осциллографы Keysight Streamline предлагают оптимальное сочетание портативности и функциональности для широкого круга задач в области электроники. Они обеспечивают высокую точность измерений и обладают расширенными возможностями анализа сигналов.

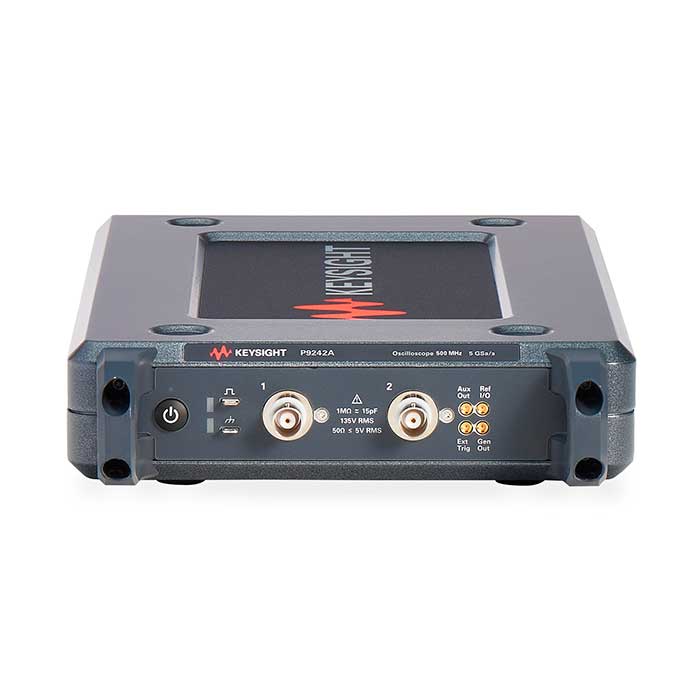

Цифровой USB осциллограф Keysight Streamline до 1 ГГц

• Все преимущества настольных приборов Keysight серии InfiniiVision
• Полоса пропускания: 200 МГц — 1 ГГц
• Автоматические измерения: 31 вид
• Отображение мельчайших подробностей сигналов благодаря скорости обновления сигналов на экране 1 000 000 осц./с при частоте дискретизации 5 Гвыб./с
• Визуальный запуск ZoneTrigger

Рубрики: Осциллографы Keysight, Цифровые осциллографы Метки: Осциллограф цифровой госреестр Осциллограф цифровой портативный Современные цифровые осциллографы

• Описание

Описание

• Цифровой USB осциллограф Keysight Streamline сочетает точные и стабильные измерения, функции автоматического декодирования данных и единообразного интуитивно понятного пользовательского интерфейса
• Поддержка широкого спектра пробников и инструментов для анализа
• Включает все достоинства настольных приборов, в том числе, тестирование на соответствие маске и анализ частотной характеристики
• Возможность совместного использования компактного переносного осциллографа исследовательскими и испытательными лабораториями

Шаг 1. Выберите модель цифрового USB осциллографа

1. P9241A USB осциллограф  – 200 МГц
2. P9242A USB осциллограф – 500 МГц
3. P9243A USB осциллограф – 1 ГГц



Шаг 2. Добавьте в осциллограф дополнительные опции

1. P9240BDLA — все опции указанные ниже
2. P9240AWGA — генератор сигналов 20 МГц
3. P9240FRAA — анализатор частотных характеристик
4. P9240MSKA — тестирование по маске
5. P9240VIDA — пакет анализа ТВ сигналов
6. P9240NFCA — запуск NFC
7. P9240EMBA — запуск и декодирование I2C
8. P9240CMPA — запуск и декодирование RS232/422/485/UART
9. P9240ATOA — запуск и декодирование CAN, CAN-dbc, CAN FD, LIN
10. P9240SNSA — запуск и декодирование SENT
11. P9240CXPA — запуск и декодирование CXPI
12. P9240AROA — запуск и декодирование MIL-STD 1553 и ARINC 429
13. P9240NRZA — запуск и декодирование NRZ
14. P9240UPDA — запуск и декодирование USB-PD

Модель	Полоса	Каналы	Ч-та дискретизации	Объем памяти	Скорость захвата осциллограмм	ОС
P9241A	200 МГц	2	5 Гвыб/с	4 млн. точек	1 000 000 осц./с	Windows 7/10
P9242A	500 МГц	2	5 Гвыб/с	4 млн. точек	1 000 000 осц./с	Windows 7/10
P9243A	1 ГГц	2	5 Гвыб/с	4 млн. точек	1 000 000 осц./с	Windows 7/10

Вас также заинтересует…

ТОП—5. Лучший осциллограф ( usb, с алиэкспресс). Рейтинг 2021 года!

Автор Анатолий Воронцов На чтение 5 мин. Просмотров 4.5k. Опубликовано 20.03.2021 Обновлено 20.03.2021

Всем привет! Сегодня мы решили посвятить обзор осциллографам – контрольно-измерительным приборам, предназначенным для исследования частотных и амплитудных характеристик электрических сигналов. Подобные приборы используют в радиотехнических лабораториях, мастерских по ремонту электронного оборудования, а также на станциях технического обслуживания, которые специализируются на автоэлектрике.

Сейчас на рынке представлено множество осциллографов от различных производителей. Все модели объединяет одна особенность – достаточно высокая стоимость, поэтому многие мастера предпочитают заказывать приборы на алиэкспресс. Там можно подобрать аппарат с неплохими характеристиками по доступной цене. Именно мы рассмотрели особенности конструкции, сравнили характеристики, изучили отзывы владельцев и выбрали пять лучших осциллографов с алиэкспресс, которые можно приобрести в 2021 году.

Содержание

1. FNIRSI-1C15
2. FNIRSI-1013D
3. RIGOL DS1054Z
4. RIGOL DS1102E
5. DS0120M

FNIRSI-1C15

• Полоса частот – 110 МГц.
• Частота дискретизации – 500 MВыб/с.
• Автоматические измерения – 14 параметров.
• Память – 240000 точек.
• Тип дисплея – TFT, 2,4″
• Емкость аккумулятора – 3000 мА*ч.
• Габариты – 114х74х33 мм.
• Масса – 300 г.

Начнем обзор с FNIRSI-1C15 – одноканального портативного осциллографа, который характеризуется высокой скоростью выборки и большой рабочей полосой. Модель появилась на рынке в 2020 году. По сравнению со старой версией, производители обновили программное обеспечение, улучшили дизайн и убрали старые баги. Источником питания служит литий-ионный аккумулятор, емкости которого достаточно для десяти часов беспрерывной работы.

К отличительным особенностям модели можно отнести дополнительный выход для генератора на 1 кГц, который можно использовать для настройки щупов. Результаты измерений отображаются на небольшом цветном экране с разрешением 320х240 точек. Ввод данных осуществляется с помощью кнопочного блока, разделенного для удобства пользователей на две цветовые группы.

Модель поставляется в картонной коробке. Сам осциллограф упакован в мягкий кейс, который в несколько слоев замотан в пузырчатую упаковку. Она хорошо защищает прибор от механических повреждений и проникновения влаги. Комплект поставки включает в себя щуп, USB-кабель и инструкцию по эксплуатации.

FNIRSI-1013D

• Полоса частот – 100 МГц.
• Частота дискретизации – 1 ГВыб/с.
• Автоматические измерения – 12 параметров.
• Память – 240000 точек.
• Тип дисплея – TFT, 7″
• Емкость аккумулятора – 6000 мА*ч.
• Габариты – 184х124х50 мм.
• Масса – 650 г.

FNIRSI-1013D – современный двухканальный цифровой осциллограф, который появился на рынке в 2020 году. Модель характеризуется большим объемом внутренней памяти, экраном с сенсорным управлением, а также наличием выхода на 1кГц, предназначенным для калибровки устройств. Для удобства пользователей модель оснащена подножкой для настольного использования.

На лицевой стороны прибора отсутствуют элементы управления – только сенсорный экран. На верхней панели расположены BNC коннекторы, выход для генератора, индикаторы работы и зарядки, а также разъем для подключения USB-шнура. Настройки каналов раздельные, есть меню с результатами измерений и маркеры, а также настройка триггеров. К преимуществам модели можно отнести возможность работы в режиме X-Y, который позволяет отображать на экране прибора зависимость одного физического процесса от другого.

Осциллограф поставляется в картонной упаковке с мягким наполнителем, который хорошо защищает прибор от механических повреждений при транспортировке. Комплект поставки включает в себя два качественных щупа с маркировочными кольцами и калибровочной отверткой, USB-кабели, а также сетевое зарядное устройство.

RIGOL DS1054Z

• Полоса частот – 50 МГц.
• Частота дискретизации – 1 ГВыб/с.
• Автоматические измерения – 22 параметра.
• Память – 24000000 точек.
• Тип дисплея – TFT, 7″
• Габариты – 313х160х122 мм.
• Масса – 3200 г.

RIGOL DS1054Z – четырёхканальный осциллограф нового поколения, который характеризуется исключительно точным просмотром осциллограмм и измерений. Большой цветной жидкокристаллический дисплей обеспечивает яркое и четкое отображение измерений. Благодаря большим функциональным возможностям модель подходит для любых исследовательских лабораторий, включая объекты, расположенные на промышленных объектах. К относительным недостаткам прибора можно отнести разве что достаточно высокую стоимость.

После первого запуска осциллографа владельца будет ждать не совсем приятный сюрприз – уведомление о сроке действия продвинутых функциональных возможностей. По завершению пробного периода владельцы придется приобретать ключи. К отличительным особенностям можно отнести способ отображения осциллограмм. Благодаря фирменной технологии UltraVision осциллограммы отображаются как на аналоговом аппарате – яркость сигнала меняется в зависимости от интенсивности. Также стоит отметить большую глубину памяти и количество функций, способное удовлетворить любые потребности пользователя.

RIGOL DS1102E

• Полоса частот – 100 МГц.
• Частота дискретизации – 1 ГВыб/с.
• Автоматические измерения – 20 параметров.
• Память – 1000000 точек.
• Тип дисплея – TFT, 5,6″
• Габариты – 303х154х133 мм.
• Масса – 2300 г.

RIGOL DS1102E – цифровой осциллограф смешанных сигналов с цифровым анализатором, который отличается компактными размерами, достойными характеристиками, а также оптимальным балансом между частотой дискретизации и полосой пропускания. Стоит особо выделить функцию автоматического измерения двадцати различных параметров, включая размах сигнала, амплитуду, максимальное и минимальное значение, а также уровень вершины и опоры.

Данная модель относится к категории двухканальных цифровых осциллографов. Это позволяет проверить фазу сигнала, взятого в качестве опорного, по отношению к другому сигналу. Работа в режиме вертикального и горизонтального отклонения позволяет визуализировать электрические процессы. Следует также обратить внимание на возможность синхронизации исследуемого сигнала по частоте строки или развёртки. Для сохранения результатов измерения конструкцией предусмотрена возможность подключения к компьютеру.

DS0120M

• Полоса частот – 120 МГц.
• Частота дискретизации – 320 МВыб/с.
• Автоматические измерения – 12 параметров.
• Тип дисплея – LCD, 3,0″
• Габариты – 190х140х45 мм.
• Масса – 390 г.

DS0120M – карманный двухканальный осциллограф, который можно отнести к категории профессиональных аппаратов. Источником питания служит литий-ионный аккумулятор типа 18650, который входит в комплект поставки. LCD экран, с разрешением 320х240 точек, обеспечивает высокую четкость изображений.

Функционал модели предоставляет пользователям возможность сканирования в трех режимах – автоматическом, нормальном и одиночном. Встроенная память позволяет хранить до 2500 волновых форм с поддержкой режима просмотра эскизов. База времени, амплитуда, наклон триггера, а также другие параметры волновой формы устанавливаются отдельно. Благодаря эргономичной форме корпуса прибор удобно сидит в руке. Комплект поставки включает в себя силиконовый чехол, который обеспечивает надежную защиту от механических повреждений. Владельцы рекомендуют дополнительно позаботиться о защите экрана и наклеить на него пленку или стекло.

USB-осциллограф с технологией гибкого разрешения

• Аппаратное разрешение FlexRes от 8 до 16 бит
• Аналоговая полоса пропускания до 200 МГц
• Выборка 1 Гвыб/с при 8-битном разрешении
• Дискретизация 62,5 Мвыб/с при 16-битном разрешении
• Память захвата до 512 мс
• 16 цифровых каналов на моделях MSO
• 130 000 сигналов в секунду
• Встроенный генератор сигналов произвольной формы
• 30 последовательных протоколов декодирования в стандартной комплектации
• Анализатор спектра до 200 МГц

В современных электронных устройствах используется широкий спектр типов сигналов: аналоговые, цифровые, последовательные (как высокоскоростные, так и низкоскоростные), параллельные, аудио, видео, распределение мощности и т. д. Все они должны быть отлажены, измерены и проверены, чтобы убедиться, что тестируемое устройство работает правильно и в соответствии со спецификацией.

Для обработки этого разнообразия типов сигналов аппаратное обеспечение PicoScope 5000D FlexRes использует несколько АЦП с высоким разрешением на входных каналах в различных сочетаниях с временным чередованием и параллельных последовательностей, чтобы оптимизировать либо частоту дискретизации до 1 Гвыб/с при 8 битах, либо разрешение до 16 бит при 62,5 Мвыб/с или другие промежуточные комбинации — вы выбираете наиболее подходящее аппаратное разрешение для требований каждого измерения.

Доступны 2- и 4-канальные модели, все с подключением SuperSpeed ​​USB 3.0, обеспечивающим молниеносное сохранение сигналов при сохранении совместимости со старыми стандартами USB. Комплект для разработки программного обеспечения PicoSDK ^® поддерживает непрерывную потоковую передачу данных на главный компьютер со скоростью до 125 Мвыб/с. Устройство компактное и легкое, а благодаря безвентиляторной конструкции с низким энергопотреблением работает бесшумно.

Поддерживаемый бесплатным и регулярно обновляемым программным обеспечением PicoScope, серия PicoScope 5000D представляет собой идеальный экономичный пакет для многих приложений, включая проектирование, исследования, испытания, обучение, обслуживание и ремонт.

Что такое FlexRes?

Осциллографы с гибким разрешением Pico FlexRes позволяют изменять конфигурацию оборудования осциллографа для увеличения либо частоты дискретизации, либо разрешения. Это означает, что вы можете перенастроить аппаратное обеспечение либо на быстрый (1 Гвыб/с) 8-битный осциллограф для просмотра цифровых сигналов, либо на 16-битный осциллограф с высоким разрешением для работы со звуком и других аналоговых приложений. Независимо от того, захватываете ли вы и декодируете быстрые цифровые сигналы или ищете искажения в чувствительных аналоговых сигналах, осциллографы FlexRes — это то, что вам нужно.

Глубокая память для захвата

Осциллографы PicoScope серии 5000D имеют память для захвата осциллограмм в диапазоне от 128 до 512 миллионов отсчетов — во много раз больше, чем у традиционных настольных осциллографов. Глубокая память позволяет захватывать длительные сигналы с максимальной скоростью дискретизации. Фактически, PicoScope серии 5000D может захватывать сигналы длиной более 500 мс с разрешением 1 нс. Напротив, тот же сигнал длительностью 500 мс, захваченный осциллографом с памятью на 10 мегавыборок, будет иметь разрешение всего 50 нс.

Глубокая память может быть полезна и по-другому: PicoScope позволяет разделить память захвата на несколько сегментов, максимально до 10 000. Вы можете настроить условие срабатывания для сохранения отдельного захвата в каждом сегменте с мертвое время между захватами составляет всего 1 мкс. После того, как вы получили данные, вы можете перемещаться по памяти по одному сегменту за раз, пока не найдете искомое событие. Включены мощные инструменты, позволяющие управлять всеми этими данными и проверять их. Помимо таких функций, как проверка предела маски и режим сохранения цвета, программное обеспечение PicoScope позволяет увеличить осциллограмму в несколько миллионов раз. Окно «Обзор масштабирования» позволяет легко управлять размером и расположением области масштабирования.

Другие инструменты, такие как DeepMeasure ^TM , последовательное декодирование и аппаратное ускорение работают с глубокой памятью, что делает серию PicoScope 5000D одним из самых мощных осциллографов на рынке.

Модели со смешанными сигналами

Модели PicoScope 5000D MSO добавляют 16 цифровых каналов к 2 или 4 аналоговым каналам, что позволяет выполнять точную временную корреляцию аналоговых и цифровых каналов. Цифровые каналы могут быть сгруппированы и отображены в виде шины, при этом каждое значение шины отображается в шестнадцатеричном, двоичном или десятичном формате или в виде уровня (для тестирования ЦАП). Вы можете установить расширенные триггеры как для аналоговых, так и для цифровых каналов. Цифровые каналы также могут использоваться в качестве источников для последовательных декодеров, предоставляя до 20 каналов данных — например, одновременное декодирование нескольких сигналов SPI, I²C, шины CAN, шины LIN и FlexRay.

Генератор сигналов произвольной формы и функций

Все устройства PicoScope 5000D имеют встроенный 14-разрядный генератор сигналов произвольной формы (AWG) с частотой 200 Мвыб/с. Вы можете создавать и адаптировать сигналы произвольной формы с помощью встроенного редактора, импортировать их из существующих осциллограмм или загружать форму сигнала из электронной таблицы.

Генератор сигналов произвольной формы может также работать как генератор функций с рядом стандартных выходных сигналов, включая синусоидальный, прямоугольный, треугольный, уровень постоянного тока, белый шум и PRBS. Помимо основных элементов управления для установки уровня, смещения и частоты, более продвинутые элементы управления позволяют вам перемещаться по диапазону частот.

В сочетании с опцией удержания пика спектра это делает его мощным инструментом для тестирования характеристик усилителя и фильтра. Инструменты триггера позволяют выводить один или несколько циклов сигнала при выполнении различных условий, таких как срабатывание осциллографа или сбой теста предела маски.

Комплект для разработки программного обеспечения — напишите свои собственные приложения

Комплект для разработки программного обеспечения (SDK) позволяет вам писать собственное программное обеспечение и включает драйверы для Microsoft Windows, Apple Mac (macOS) и Linux (включая Raspberry Pi и BeagleBone).

Пример кода показывает, как взаимодействовать со сторонними программными пакетами, такими как Microsoft Excel, National Instruments LabVIEW и MathWorks MATLAB.

Существует также активное сообщество пользователей PicoScope, которые делятся кодом и приложениями на форуме Pico и в разделе PicoApps на веб-сайте picotech.com. Анализатор частотной характеристики, показанный напротив, является одним из самых популярных сторонних приложений.

Простой и компактный способ сопряжения интегрированных электронных пьезоэлектрических датчиков с системами сбора данных, обеспечивающий простое подключение стандартных тензорезисторов IEPE, датчиков давления, акселерометров и микрофонов.



Узнать больше

Особенности

USB-осциллографы серии P924xA Streamline

Пред.

П9241А

Компактный безликий USB-осциллограф с технологией Keysight InfiiniVision. Доступно на частотах 200 МГц и 5 Гвыб/с. Предлагает небольшой размер и мобильность.

пропускная способность: 200 МГц

Каналы: 2

Максимальный объем памяти: 4 Мбит/с

Максимальная частота дискретизации: 5 Гвыб/с

Операционная система: Windows 7/10 64-разрядная

П9242А

Компактный безликий USB-осциллограф с технологией Keysight InfiiniVision.
