Осциллятор из твс 110. Высоковольтный генератор на основе строчного трансформатора ТВС-110: схема, характеристики, применение

Как работает высоковольтный генератор на ТВС-110. Какие компоненты входят в схему. Какие характеристики имеет выходное напряжение. Где применяются такие генераторы. Какие меры безопасности нужно соблюдать при работе с высоким напряжением.

Принцип работы высоковольтного генератора на строчном трансформаторе

Высоковольтный генератор на основе строчного трансформатора ТВС-110 представляет собой простое устройство для получения высокого напряжения. Принцип его работы основан на явлении электромагнитной индукции в трансформаторе.

Основные компоненты схемы генератора:

• Строчный трансформатор ТВС-110
• Транзисторный ключ
• Цепь обратной связи
• Источник питания 12-15 В

При подаче питания транзистор открывается и через первичную обмотку трансформатора начинает протекать ток. В магнитопроводе накапливается энергия. При закрытии транзистора ток резко прерывается, что вызывает импульс ЭДС самоиндукции во вторичной обмотке. За счет большого коэффициента трансформации (до 100:1) во вторичной обмотке генерируется импульс высокого напряжения.

Характеристики выходного высокого напряжения

Высоковольтный генератор на ТВС-110 позволяет получить следующие параметры выходного напряжения:

• Амплитуда импульсов: до 15-20 кВ
• Частота следования импульсов: 15-30 кГц
• Длительность импульса: 5-10 мкс
• Форма импульса: затухающие колебания

Точные характеристики зависят от параметров схемы и режима работы. При использовании умножителя напряжения можно получить постоянное высокое напряжение до 25-30 кВ.

Применение высоковольтных генераторов на строчных трансформаторах

Генераторы на основе ТВС-110 и аналогичных строчных трансформаторов находят применение в следующих областях:

• Электрофильтры и ионизаторы воздуха
• Озонаторы
• Устройства электростатического распыления
• Высоковольтные источники для фотоэлектронных умножителей
• Источники питания для газоразрядных ламп
• Генераторы плазмы
• Источники для электронно-лучевых приборов

Из-за простоты конструкции такие генераторы часто используются радиолюбителями для экспериментов с высоким напряжением.

Меры безопасности при работе с высоковольтным генератором

При работе с высоковольтными устройствами необходимо строго соблюдать правила электробезопасности:

• Использовать изолирующие перчатки и инструменты
• Не прикасаться к высоковольтным цепям при включенном питании
• Разряжать высоковольтные конденсаторы после выключения
• Работать только на изолирующем основании
• Не допускать посторонних лиц к работающему устройству

Высокое напряжение представляет серьезную опасность для жизни. Соблюдение мер предосторожности обязательно при любых экспериментах.

Схема высоковольтного генератора на ТВС-110

Рассмотрим принципиальную схему простого высоковольтного генератора на строчном трансформаторе ТВС-110:

«`text +12V | R1 | C1 —|(—)|—. | | | \ | / R2 | \ | | ‘—||—‘ C2 | | T1 ТВС-110 .—)||(————. | || :::: | | || :::: | Q1 |-| || :::: | —-|(| || :::: HV out |-| .)||(. :::: | | || | || ‘——||———-‘ | | | | GND GND «`

Основные элементы схемы:

• T1 — строчный трансформатор ТВС-110
• Q1 — мощный транзистор (например, КТ819)
• R1 — токоограничивающий резистор 100-200 Ом
• R2 — резистор обратной связи 1-10 кОм
• C1, C2 — конденсаторы 0.1-1 мкФ

Транзистор Q1 работает в ключевом режиме, периодически замыкая первичную обмотку трансформатора на землю. Цепь R2-C2 обеспечивает положительную обратную связь для поддержания колебаний.

Настройка и оптимизация работы генератора

Для получения оптимальных характеристик выходного напряжения может потребоваться настройка параметров схемы:

• Подбор сопротивления R2 влияет на частоту генерации
• Изменение емкости C2 корректирует форму импульсов
• Увеличение напряжения питания повышает амплитуду выходных импульсов
• Использование более мощного транзистора позволяет увеличить ток в первичной обмотке

При настройке следует контролировать нагрев элементов схемы, особенно транзистора и трансформатора. Чрезмерный нагрев может привести к выходу компонентов из строя.

Модификации схемы для различных применений

Базовая схема генератора может быть модифицирована для специфических применений:

• Добавление умножителя напряжения для получения высокого постоянного напряжения
• Использование ШИМ-контроллера для регулировки выходного напряжения
• Применение нескольких параллельных транзисторов для увеличения мощности
• Добавление защиты от перегрузки и короткого замыкания
• Использование обратной связи по выходному напряжению для его стабилизации

При модификации схемы важно учитывать особенности работы высоковольтных цепей и обеспечивать надежную изоляцию компонентов.

Данные твс. Ремонт строчной развертки телевизоров «Second Hand»

Устройство входит в число высоковольтных игрушек с применением интегрального таймера 555. Достаточно интересная работа девайса может вызвать особый интерес не только среди радиолюбителей. Такой высоковольтный генератор очень прост в изготовлении и не нуждается в дополнительной настройке.
Основа — генератор прямоугольных импульсов построенный на микросхеме 555. В схеме также применен силовой ключ, в роли которого N-канальный полевой транзистор IRL3705.

В этой статье будет рассмотрена детальная конструкция с подробным описанием всех используемых компонентов.
Активных компонентов в схеме всего два — таймер и транзистор, ниже распиновка выводов таймера.

Думаю, никаких затруднений с выводами не будет.

Силовой транзистор имеет следующую цоколевку.

Схема не новинка, ее давно используют в самодельных конструкциях где есть необходимость получения повышенного напряжения (электрошоковые устройства, гаусс-пушки и т. п.).

Аудио-сигнал подается на вывод контроля микросхемы через пленочный конденсатор (можно и керамический), емкость которого желательно подобрать опытным путем.

Хочу сказать, что устройство работает и достаточно хорошо, но не советуется включать на долгое время поскольку схема не имеет дополнительного драйвера для усиления выходного сигнала микросхемы, поэтому последняя может перегреться.

Если уж решили сделать такое устройство в качестве сувенира, то стоит использовать схему ниже.

Такая схема уже может работать в течении долгого времени.

В ней таймер питается от пониженного напряжения, этим обеспечивается долговременная работа без перегревов, а драйвер снимает перегруз с микросхемы. Этот преобразователь отличный вариант, хотя компонентов на порядок больше. В драйвере можно использовать буквально любые комплементарные пары малой и средней мощности, начиная от КТ316/361 заканчивая КТ814/815 или КТ816/817.

Схема может работать и от пониженного напряжения 6-9 вольт. В моем случае установка питается от аккумулятора бесперебойника (12 Вольт 7А/ч).

Трансформатор — использован готовый. Если установка собирается для показов, то стоит мотать высоковольтный трансформатор самому. Это резко уменьшит размеры установки. В нашем случае был использован строчный трансформатор типаТВС-110ПЦ15. Ниже представляю намоточные данные используемого строчного трансформатора.

Обмотка 3-4 4витка (сопротивление обмотки 0,1 Ом)
Обмотка 4-5 8витков (сопротивление обмотки 0,1 Ом
Обмотка 9-10 16витков (сопротивление обмотки 0,2 Ом)
Обмотка 9-11 45витков (сопротивление обмотки 0,4 Ом)
Обмотка 11-12 100витков (сопротивление обмотки 1,2 Ом)
Обмотка 14-15 1080витков (сопротивление обмотки 110-112 Ом)

Без подачи сигнала на вывод контроля таймера, схема будет работать как повышающий преобразователь напряжения.
Штатные обмотки строчного трансформатора не позволяют получать длинную дугу на выходе, именно в связи с этим можно мотать свою обмотку. Она мотается на свободной стороне сердечника и содержит 5-10 витков провода 0,8-1,2мм. Ниже смотрим расположение выводов строчного трансформатора.

Самый оптимальный вариант — использование обмоток 9 и 10, хотя проводились опыты и с другими обмотками, но с этими результат очевидно лучше.

В ролике, к сожалению не хорошо слышны слова, но в реале их можно четко слышать. Такой «дуговый» громкоговоритель имеет ничтожный КПД, который не превышает 1-3%, поэтому такой метод воспроизведения звука не нашел широкого применения и демонстрируется в пределах школьных лабораторий.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
	Программируемый таймер и осциллятор	NE555	1			В блокнот
	Линейный регулятор	UA7808	1			В блокнот
T1	MOSFET-транзистор	AUIRL3705N	1			В блокнот
VT1	Биполярный транзистор	КТ3102	1			В блокнот
VT2	Биполярный транзистор	КТ3107А	1			В блокнот
С1	Конденсатор	2. 2 нФ х 50В	1	Керамический		В блокнот
С2	Конденсатор	100 нФ х 63В	1	Пленочный		В блокнот
R1	Резистор	1 кОм	1	0.25 Вт		В блокнот
R2	Резистор

30 2 10 9 28 29 S 6 ГТГТПТТТ пттгт 15 U 18 16 22 20 23 21 19 13 12 26 27 7 8 Рис. &2S. Принципиальная электрическая схеыа трансформаторов строчной развертки типа ТВС-90ПЦ12 Трансформаторы выдерживают воздействие: Вибрационных нагрузок с ускорением, не более 5g (49,1 м/с2) в диапазоне частот 1…80 Гц Многократных ударных нагрузок с ускорением, не более 15 g (147,1 м/с2) длительностью удара, не более. . . 2…5 мс Повышенной температуры: для исполнения УХЛ, не более. .. 55 ° С для исполнения В и Т, не более. . 70 ° С Температура перегрева обмоток ТВС-90ПЦ12, не более 45 ° С Пониженной температуры: для группы II применения -25 ° С для группы 1П применения -10 ° С при транспортировании: для климатического исполнения УХЛ -50 °С для климатического исполнения В или Т -60 ° С Наработка трансформаторов в режимах и условиях, указанных выше, обеспечивается в течение 15 000 ч.

Интенсивность отказов в течение наработки 15 000 ч равна 1,2* 10“® 1/ч при доверительной достоверности 0,6.

Дополнительные электрические параметры ТВС-90ПЦ12 Напряжение питания ТВС 285 В Частота следования импульсов (15,6±2) кГц Длительность обратного хода луча, с предельными отклонениями (12±1,5) мкс Напряжение на выходе высоковольтного выпрямителя, не более 27,5 кВ Ток нагрузки высоковольтного выпрямителя, не более 1200 мкА Номинальное напряжение на выходе высоковольтной обмотки ТВС 128,5 кВ Сопротивление изоляции между обмотками трансформатора, а также между каждой обмоткой и магнитопроводом не менее 10 МОм Минимальное значение предельного напряжения переменного тока частотой 50 Гц 100 В, эфф Сопротивление изоляции обмоток при относительной влажности 85 % при температуре 35 °С, не менее 2 МОм Сигнальные выходные трансформаторы ТВС для цветных телевизоров с кинескопами, имеющими угол отклонения луча 110°. 12 11 9 10 8 7 6 5 3 2 Рис. &27. Принципиальная электрическая дат трансформаторов строчной развертки типов ТВС-110ПЦ15, ТВС110ПЦ16 Сигнальные выходные трансформаторы типов ТВС110ПЦ15 и ТВС-110ПЦ16 применяются в полупроводниковых выходных каскадах строчной развертки цветного изображения с кинескопами типа 61ЛКЗЦ, имеющим угол отклонения луча 110°, и кинескопами с самосведением лучей типа 51ЛК2Ц. Трансформаторы ТВС-1ЮПЦ15 работают в комплекте с отклоняющей системой типа ОС90.29ПЦ17, выходным транзистором типа КТ838А, демпферным диодом типа Б83Г и высоковольтным выпрямителем-умножителем типа УН9/27-1.3. Трансформаторы ТВС110ПЦ16 используются в комплекте с ОС-90.38ПЦ12 и такими же комплектующими ЭРЭ, как и ТВС-110ПЦ15.

Общий вид и габаритные размеры трансформаторов показаны на рис. 8.26. Принципиальная электрическая схема трансформаторов ТВС-110ПЦ15 и ТВС-110ПЦ16 дана на рис. 8.27. Намоточные данные трансформаторов приведены в табл. 8.8.

Изготавливают выходные трансформаторы на стержневых П-образных магнитопроводах из ферромагнитного сплава, конструкция и электромагнитные параметры которых рассмотрены во второй главе справочника Устойчивая эксплуатация трансформаторов обеспечивается климатическими исполнениями: УХЛ, В или Т; категориями 4. 2; 3 или 1.1 по ГОСТ 15150-69 и группами применения. Трансформаторы I группы применения в климатическом исполнении УХЛ изготавливают двух видов: с обычной и повышенной влагоустойчивостью. 291

Внимание! Умножитель дает очень большое ПОСТОЯННОЕ напряжение! Это реально опасно, поэтому если решите повторить — будь предельно аккуратны и соблюдайте технику безопасности. После опытов выход умножителя обязательно разряжать! Установка запросто может убить технику, цифрой снимать только из далека, а опыты проводить подальше от компьютера и прочих бытовых приборов.

Это устройство является логическим завершением темы, по использованию строчного трансформатора ТВС-110ЛА, и обобщением статьи и темы форума .

Полученное в итоге устройство нашло применение в различных экспериментах, где требуется высокое напряжение. Окончательная схема устройства приведена на рис.1

Схема очень проста, и представляет собой обычный блокинг-генератор. Без высоковольтной катушки и умножителя может использоваться там, где нужно переменное высокое напряжение с частотой в десятки Гц, например ее можно использовать для питания ЛДС или для проверки подобных ламп. Более высокое переменное напряжение получается с использованием высоковольтной обмотки. Для получения высокого постоянного напряжения использован умножитель УН9-27.

Рис.1 Принципиальная схема.

Фото 1. Внешний вид источника питания на ТВС-110

Фото 2. Внешний вид источника питания на ТВС-110

Фото 3. Внешний вид источника питания на ТВС-110

Фото 4. Внешний вид источника питания на ТВС-110

Замена строчного трансформатора в телемониторе МС6105 с кинескопом 31ЛК — это, разумеется, не капитальный ремонт. Более того: если в мониторе старый штатный «строчник» с работой справляется, то и менять этот (весьма дорогостоящий, «капризный» и гигроскопичный) узел на новый вряд ли целесообразно.

Нужно также учитывать, что раздобытый ТДКС-8 может оказаться ничуть не лучше предыдущего, преждевременно «забарахлившего» строчного трансформатора. Потому и замену стоит подыскивать более достойную. Таковой является, как свидетельствуют сравнительные данные (см. рис), строчный трансформатор ТВС-90П4 с двухкратным умножителем напряжения УН9/18-0,3 или еще более дешевый «строчник» ТВС-90ПЦ8. Последний, правда, имеет дополнительно вынесенную катушку, но она никакого практического воздействия на изображение не оказывает. Более того, упомянутые трансформаторы имеют одинаковые феррито-вые сердечники, потому вышедший из строя ТДКС-8 можно не выбрасывать, а изготовить из него ТВС-90П4, предварительно устроив ему обжиг для уничтожения пластмассовой заливки и обмоток на электроплитке (на открытом воздухе!) или в пламени костра.

Следует отметить, что в случае применения умножителя напряжения УН9/27 (трехкратного действия) намоточные данные для ТВС-90П4 (табл. 1) остаются неизменными, за исключением обмотки с выводами 9-10. Она содержит 1266 витков провода ПЭВШО диаметром 0,08 мм. Может, поэтому УН9/27 дешевле умножителя УН9/18 и менее дефицитен?

К достоинствам самодельного ТВС-90П4 можно отнести и то, что высоковольтную катушку можно разместить на второй ножке П-образного ферритового сердечника. То есть она будет сменной, что немаловажно для последующих ремонтов.

Существенные хлопоты при изготовлении самодельного ТВС-90П4 привносит разве что эпоксидная пропитка обмоток. И особенно высоковольтной. Каждый слой такой обмотки надо изолировать с предельной тщательностью.

Каркас катушки — не из термопластика, а из гетинакса или, в крайнем случае, из картона. Термополимеризация — только в духовке при температуре от 70 до 100 °С (в течение примерно часа), а остывание — вместе с выключенной духовкой.

Не стоит надеяться, что за несколько дней или даже недель отверждение пройдет и при комнатной температуре. И все потому, что отвердитель обладает проводящими свойствами; последующий пробой неизбежен, если процесс полимеризации проводить не в духовке.

Остальные данные по замене трансформаторов приведены на рисунке и во второй таблице. Пользуясь этими сведениями, следует помнить: несмотря на схожесть размещения выводов, далеко не все «строчники» одинаково пригодны для эквивалентной замены одного трансформатора другим. Не стоит забывать и о том, что, закрепляя строчный трансформатор на некотором расстоянии от платы, необходимо остальной монтаж развести дополнительными проводниками.

И последнее напоминание. Перед началом всех работ, связанных с высоким напряжением, следует отключить плюсовой подвод питания от микросхемы кадровой развертки К174ГЛ1А. Подключать же его можно лишь после того, как окончательно выяснится, что высокое напряжение появилось и, самое главное, — оно подведено к кинескопу. Любые несанкционированные разряды (даже на корпус!) практически мгновенно выведут указанную микросхему из строя.

По той же причине нельзя подключать умножитель трехкратного действия вместо УН9/18-0,3 на неподготовленный для этих целей ТВС ради эксперимента. Свечение экрана хотя и появится, но пробои избыточного напряжения сделают, как говорится, свое черное дело.

В. СИЛЬЧЕНКО, с. Викулово, Тюменская обл.

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter , чтобы сообщить нам.

В табл. 5.15 приведены максимально — возможные в течение кампании значения коэффициентов неравномерностей энерговыделений и мощности ТВС для типовых ячеек активной зоны реактора. Значения коэффициентов неравномерностей энерговыделений приняты по данным раздела 5.3.6, полученным при моделировании на физической модели реактора последовательных загрузок в каждой из этих ячеек свежей ТВС при среднем выгорании по активной зоне около 20%.

Таблица № 5.15

Максимально-возможные в течение кампании мощностные характеристики ТВС в типовых ячейках активной зоны

Цифры в скобках первой строки табл. № 5.15 соответствуют округленному до целого значения количеству полномасштабных ТВС (в расчете на 188 твэлов), находящихся в энерговыделяющем пространстве активной зоны на момент ее состояния, соответствующего максимальным значениям коэффициентов неравномерности энерговыделений для типовой ячейки. Это количество определяется положением КО (долей введенной в зону топливной подвески) и количеством ТВС 184. 05 (160 твэлов), находящихся в активной зоне (для данных, приведенных в табл.5.15, оно принято равным 6).

Расчеты максимальных значений температурных параметров твэлов, которые могут реализовываться в течение кампании в типовых ячейках активной зоны, для стационарного режима работы реактора на номинальном уровне мощности 100 МВт проводился по программе КАНАЛ-К . В каждой ТВС по табл. № 5.15 обсчитывался фрагмент из 8 соседних наиболее напряженных твэлов, включая и твэл с максимальным энерговыделением. Исходные данные и результаты расчета сведены в табл. № 5.16.

Таблица № 5.16

Расчетные параметры ТВС и твэлов при мощности реактора100 МВт

Параметр	Значение
Мощность реактора, МВт
Температура теплоносителя на входе в активную зону, о С
Давление теплоносителя на входе в реактор, МПа
Температура теплоносителя в нижней камере смешения, о С	88,5
Номер типовой ячейки
Расход теплоносителя через ТВС, м 3 /ч	40,2	49,9	37,8	65,7	121,8
Средняя скорость теплоносителя, м/с	3,9	4,9	3,7	6,6	12,0
Температура теплоносителя на выходе из расчетной ячейки с максимальным энерговыделением, о С
Максимальная температура оболочки твэла во впадине креста, о С	300,1	301,1	298,1	304,7	313,5
Максимальная температура топливной композиции в центре креста, о С	416,2	428,1	398,3	463,6	575,0
7,0	8,4	6,3	10,8	17,6
Максимальный расчетный коэффициент запаса по критическим тепловым нагрузкам, Ккр	1,51	1,51	1,51	1,51	1,51

Следствием используемого на реакторе СМ-3 режима частичных перегрузок распределение энерговыделений по активной зоне изменяется как от кампании к кампании, так и в процессе каждой отдельной кампании. При перегрузках свежие ТВС устанавливаются, как правило, по две во внутренний и наружный слои зоны и не более двух ТВС в квадранте. В процессе кампании распределение энерговыделений зависит от перемещения РО СУЗ, изменения объема зоны за счет ввода топливных догрузок КО, неравномерных по зоне выгорания и отравления. С учетом этого и реализация приведенных в табл. № 5.16 режимов охлаждения твэлов в том или ином наборе топливных ячеек также будет зависеть от конкретной кампании и ее протекания.

Особенностью работы твэлов в реакторе СМ-3, как и в СМ-2, является использование форсированного охлаждения самых энергонапряженных твэлов за счет допущения поверхностного кипения теплоносителя во всех типовых ячейках зоны в режимах с максимальным энерговыделением в ТВС этих ячеек (гидропрофилирование с обеспечением одинакового запаса до кризиса). На части твэлов с максимальным энерговыделением температура наружной поверхности оболочки твэлов выше температуры насыщения, что вызывает образование пузырей в микровпадинах ее поверхности. В свою очередь, недогрев теплоносителя до температуры насыщения приводит к быстрой конденсации паровых пузырьков, и, таким образом, объемное паросодержание в потоке отсутствует. Подкипание теплоносителя увеличивает коэффициент теплоотдачи, что обуславливает сохранения температуры оболочки твэлов на сравнительно низком уровне. За все время эксплуатации реакторов СМ-2 и СМ-3 гидравлической и нейтронной нестабильностей в работе активной зоны и СУЗ не отмечено.

Твс 110 пц15 схема

Представляет собой обычный блокинг-генератор — генератор с глубокой трансформаторной обратной связью, формирующий кратковременные электрические импульсы. Обычно содержит один транзистор, работающий в ключевом режиме, и трансформатор, осуществляющий положительную обратную связь. Достоинствами блокинг-генераторов являются сравнительная простота, способность формировать мощные импульсы, близкие по форме к прямоугольным. Дуга, образующаяся между электродами, имеет высокую температуру, может плавить металлы. Практическая часть.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Высоковольтные генераторы напряжения с емкостными накопителями энергии
• Генератор высокого напряжения из строчника на транзисторе
• Схема Ионофона – поющей дуги
• Лучшие схемы
• Простое устройство получения высокого напряжения
• Генераторы высокого напряжения с емкостными накопителями энергии
• Ионофон своими руками или высоковольтная поющая дуга
• Генератор озона своими руками схема

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Вечная люминесцентная лампа на строчнике

Высоковольтные генераторы напряжения с емкостными накопителями энергии

Трансформаторы выдерживают воздействие: Вибрационных нагрузок с ускорением, не более Наработка трансформаторов в режимах и условиях, указанных выше, обеспечивается в течение 15 ч. Сопротивление изоляции между обмотками трансформатора, а также между каждой обмоткой и магнитопроводом не менее Минимальное значение предельного напряжения переменного тока частотой 50 Гц Сигнальные выходные трансформаторы ТВС для цветных телевизоров с кинескопами, имеющими угол отклонения луча deg;.

Рис amp; Общий вид и габаритные размеры трансформаторов показаны на рис. Намоточные данные трансформаторов приведены в табл, 8. Изготавливают выходные трансформаторы на стержневых П-образных магнитопроводах из ферромагнитного сплава, конструкция и электромагнитные параметры которых рассмотрены во второй главе справочника Устойчивая эксплуатация трансформаторов обеспечивается климатическими исполнениями: УХЛ, В или Т; категориями 4.

Трансформаторы I группы применения в климатическом исполнении УХЛ изготавливают двух видов: с обычной и повышенной влагоустойчивостью. Длительцрсть обратного хода луча. Анодные трансформаторы питания мощностью Изготавливают трансформаторы на стержневых и броневых магнитопроводах унифицированной конструкции, основные конструктивные размеры и электромагнитные параметры которых рассмотрены во второй главе справочника.

Общий вид, габаритные и установочные размеры анодных трансформаторов на частоту 50 Гц показаны на рис. Конструктивные размеры анодных трансформаторов питания приведены в табл. Электрические принципиальные схемы трансформаторов броневой и стержневой конструкции даны на рис. Основные технические характеристики анодных трансформаторов на частоту 50 Гц в режиме номинальной нагрузки и холостого хода приведены в табл.

Низковольтные трансформаторы питания изготавливают в зависимости от их расположения на шасси РЭА двух конструкций: стержневой — при горизонтальном расположении и броневой — при вертикальном расположении. Сопротивление изоляции между обмотками, а также между обмотками и корпусом трансформатора в нормальных условиях не менее МОм. Сопротивление изоляции между первичными обмотками 1 и 1 не устанавлива-.

Принципиальная электрическая схема унифицированных трансформаторов типа ТА броигаЫ а и стержнев lt;Л б конструкций. Таблица 9. Электрические параааетры однофазных унифицир lt;ванных анодных трансформаторов на частоту 50 Гц в режиме номиналыюй нагрузки. Рис 8. Трансформаторы питания анодные Анодные трансформаторы питания мощностью Принципиальная электрическая схема унифицированных трансформаторов типа ТА броигаЫ а и стержнев lt;Л б конструкций Таблица 9.

Конструктивные размеры анодных унифицированных трансформаторов на частоту 50 Гц Обоэнанение магнитопровода Номер рисунка А. Электрические параааетры однофазных унифицир lt;ванных анодных трансформаторов на частоту 50 Гц в режиме номиналыюй нагрузки Типономинал Ток первичной Напряжение вторичных обмоток. В Ток вторичных обмоток. А траноформаЕтора обмотки. Как сделать электростанцию своими руками? Как работает магнитный двигатель Минато?

Как использовать гидравлические энергоаккумуляторы? Как применяют самодельные мини-ГЭС? Как установить биогазовую систему?

Генератор высокого напряжения из строчника на транзисторе

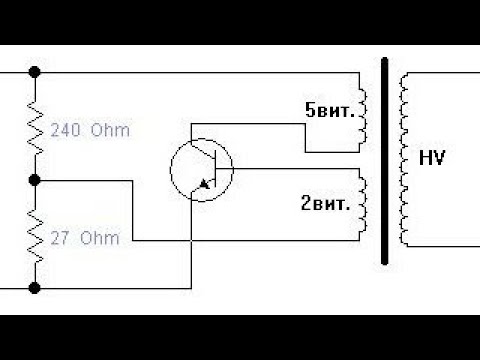

HV блокинг-генератор высоковольтный блок питания для опытов-его можно купить в интернете или сделать самому. Для этого нам понадобится не очень много деталей и умение работать паяльником. И так берем строчник разбираем его аккуратно, оставляем вторичную высоковольтную обмотку, состоящую из множества витков тонкой проволоки, ферритовый сердечник. Наматываем свои обмотки эмалированной медной проволокой на вторую свободную сторону феритового сердечника предварительно сделав из плотного картона трубку вокруг ферита. Вообще, толщина и количество витков можно варьироваться. Что было под рукой — из того и сделал.

Принципиальная электрическая схема трансформаторов ТВСПЦ15 и ТВСПЦ16 дана на рис. Намоточные данные трансформаторов.

Схема Ионофона – поющей дуги

Трансформаторы выдерживают воздействие: Вибрационных нагрузок с ускорением, не более Наработка трансформаторов в режимах и условиях, указанных выше, обеспечивается в течение 15 ч. Сопротивление изоляции между обмотками трансформатора, а также между каждой обмоткой и магнитопроводом не менее Минимальное значение предельного напряжения переменного тока частотой 50 Гц Сигнальные выходные трансформаторы ТВС для цветных телевизоров с кинескопами, имеющими угол отклонения луча deg;. Рис amp; Общий вид и габаритные размеры трансформаторов показаны на рис. Намоточные данные трансформаторов приведены в табл, 8. Изготавливают выходные трансформаторы на стержневых П-образных магнитопроводах из ферромагнитного сплава, конструкция и электромагнитные параметры которых рассмотрены во второй главе справочника Устойчивая эксплуатация трансформаторов обеспечивается климатическими исполнениями: УХЛ, В или Т; категориями 4.

Лучшие схемы

Забыли пароль? Изменен п. Расшифровка и пояснения — тут. Автор: k , 28 января в Самодельное сварочное и вспомогательное оборудование. Добрый всем день, на днях задался целью приспособить свой аппарат для аргоннодуновой сварки, как я понимаю все что мне нужно,- это Осциллятор для поджега дуги, и возможно какие нибудь свистоперделки для контроля дуги хотя б в двухтактном режиме

Здравствуйте, уважаемые друзья!

Простое устройство получения высокого напряжения

В быту подобнью устройства находят применение в качестве источников питания для электронных уловителей ультрадисперсной и радиоактивной пыли, систем электронного зажигания, для электроэффлювиаль-ных люстр люстр А. Чижевского , аэроионизаторов, устройств медицинского назначения, газовых зажигалок, электроизгородей, элек-трошокеров и т. Конденсатор С2 заряжается пульсирующим напряжением через диод VD1 и резистор R1 до напряжения пробоя газового разрядника. В итоге на выходе трансформатора Т1 формируются затухающие вьюоковольтные импульсы амплитудой до 3…20 кВ. Трансформатор Т1 генератора импульсов рис. Первичная низковольтная обмотка трансформатора содержит 20 витков провода МГШВ 0,75 мм с шагом намотки 5…6 мм.

Генераторы высокого напряжения с емкостными накопителями энергии

Представляет собой обычный блокинг-генератор — генератор с глубокой трансформаторной обратной связью, формирующий кратковременные электрические импульсы. Обычно содержит один транзистор, работающий в ключевом режиме, и трансформатор, осуществляющий положительную обратную связь. Достоинствами блокинг-генераторов являются сравнительная простота, способность формировать мощные импульсы, близкие по форме к прямоугольным. Дуга, образующаяся между электродами, имеет высокую температуру, может плавить металлы. Практическая часть. Обе схемы были собраны в виде макетных конструкций, для них был сделан блок питания на напряжение 15 вольт. Дата добавления: ; просмотров: ; Опубликованный материал нарушает авторские права? Лучшие изречения: Для студента самое главное не сдать экзамен, а вовремя вспомнить про него.

Здравствуйте. Собрал схему, горят транзисторы кт, кт и .. это получается трансы типа ТВСПЦ15, ТВСПЦ

Ионофон своими руками или высоковольтная поющая дуга

Генераторы высокого напряжения малой мощности широко используют в дефектоскопии, для питания портативных ускорителей заряженных частиц, рентгеновских и электронно-лучевых трубок, фотоэлектронных умножителей, детекторов ионизирующих излучений. Кроме этого, их также применяют для электроимпульсного разрушения твердых тел, получения ультрадисперсных порошков, синтеза новых материалов, в качестве искровых те-чеискателей, для запуска газоразрядных источников света, при электроразрядной диагностике материалов и изделий, получении газоразрядных фотографий по методу С. Кирлиан, тестировании качества высоковольтной изоляции.

Генератор озона своими руками схема

ВИДЕО ПО ТЕМЕ: Самодельный блокинг генератор на твс 110 пц 15 и умножителе/ генератор высокого напряжения.

Рассматриваемое устройство вырабатывает электрические разряды с напряжением порядка 30кВ, поэтому просим соблюдать предельную осторожность во время сборки, монтажа и дальнейшего использования. Даже после отключения схемы, в умножителе напряжения остается часть напряжения. Конечно, это напряжение не смертельно, но вот включенный умножитель может представлять опасность для вашей жизни. Соблюдайте все меры по безопасности. А теперь ближе к делу.

Очередной интересный ознакомительный проект, связанный с высоким напряжением.

Представленный в статье блок питания можно изготовить на скорую руку. Предназначен он для получения высокого напряжения, которое может быть использовано для самых разных целей. Такой высоковольтный блок питания с легкостью может стать основой самодельных трансформаторов Теслы малой мощности, генераторов Маркса и т. Трансформатор для повышения напряжения использован готовый. Его можно найти практически в любом отечественном телевизоре. ИБП тоже использован готовый — электронный трансформатор для питания галогенных ламп.

Войти или зарегистрироваться. В этой схеме плохо то, что может не потянуть затвор у полевика. У меня есть усилитель на комплиментарных транзисторах. В моей схеме можно подавать аудио из Line-Out выхода любого плеера или компьютера без предварительного усиления.

SiT1602: Стандартный МЭМС-генератор фиксированной частоты LVCMOS (XO)

Пожалуйста, заполните форму ниже, и с вами свяжутся. Пункты, отмеченные *, обязательны.

Имя

Фамилия

Компания

Страна — Select -United StatesAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua and BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia and HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongoCongo, The Democratic Republic of TheCook IslandsCosta RicaCote D’ivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland Islands (Malvinas)Faroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea -bissauГайанаГаитиОстров Херд и острова МакдональдСвятой Престол (город-государство Ватикан) Достопочтенный durasHong KongHungaryIcelandIndiaIndonesiaIran, Islamic Republic ofIraqIrelandIsraelItalyJamaicaJapanJordanKazakhstanKenyaKiribatiKorea, Democratic People’s Republic ofKorea, Republic ofKuwaitKyrgyzstanLao People’s Democratic RepublicLatviaLebanonLesothoLiberiaLibyan Arab JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, The Former Yugoslav Republic ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Federated States ofMoldova, Republic ofMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian Territory, OccupiedPanamaPapua New GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint HelenaSaint Kitts and NevisSaint LuciaСен-Пьер и МикелонСент-Винсент и ГренадиныСамоаСан-МариноСан-Томе и П. rincipeSaudi ArabiaSenegalSerbia and MontenegroSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia and The South Sandwich IslandsSpainSri LankaSudanSurinameSvalbard and Jan MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwanTajikistanTanzania, United Republic ofThailandTimor-lesteTogoTokelauTongaTrinidad and TobagoTunisiaTurkeyTurkmenistanTurks and Caicos IslandsTuvaluUgandaUkraineUnited Arab EmiratesUnited KingdomUnited States Minor Outlying IslandsUruguayUzbekistanVanuatuVenezuelaViet NamVirgin Islands, BritishVirgin Islands, U.S.Wallis and FutunaWestern SaharaYemenZambiaZimbabweAland Islands

Деловая электронная почта

Промышленность — Выберите — Аэрокосмическая и оборонная промышленностьАвтомобилестроениеКоммуникации и предприятияПотребительское проектирование и производство по контрактуПромышленностьIoTМедицинаМобильная промышленностьПолупроводникиДругое

Другая отрасль

Промышленность

Промышленность — Нет — Коммуникации и предприятияМобильный интернет вещейАвтомобильная промышленностьПромышленная медицинаАэрокосмическая и оборонная промышленностьПотребительскоеДругое…

Другая отрасль

Чем мы можем вам помочь?

Я хочу получать электронные письма от SiTime о продуктах, событиях и специальных предложениях.

Я хочу получать сообщения электронной почты о возможностях обучения от SiTime, в том числе об учебном центре Timing Essentials Learning Hub.

Я хочу получать информационный бюллетень SiTime (максимум 4-6 в год).

Я прочитал и принимаю Условия использования.

Мы обрабатываем вашу личную информацию в соответствии с нашей Политикой конфиденциальности. Вы можете управлять настройками связи в Центре настроек.

Цепь вертикального отклонения в телевизоре

Цепь вертикального отклонения в телевизоре включает в себя генератор вертикальной развертки и усилитель для вертикальной развертки на частоте 60 Гц и аналогичный горизонтальный механизм для развертки на частоте 15 750 Гц. Для любого сканирования генератор обеспечивает напряжение отклонения с частотой, определяемой его постоянными времени и корректируемой соответствующими синхроимпульсами. Это напряжение используется для управления соответствующим выходным усилителем, который обеспечивает ток правильной формы и нужной частоты для катушек отклонения. Магнитное отклонение всегда используется для телевизионных кинескопов и требует мощности в несколько ватт для полной 90 ^° или 110 ^° (измеряется по диагонали) прогиба поперек трубы. Используются две пары цепей вертикального отклонения в телевизионных катушках, по одной паре для каждого направления, установленных в ярме вокруг горловины кинескопа, сразу за электронной пушкой.

Этот раздел посвящен схеме вертикального отклонения в телевизионном приемнике, но прежде чем обсуждать их, необходимо рассмотреть необходимые формы сигналов и средства их создания.

Форма волны пилообразного отклонения:

Катушкам сканирования требуется линейное изменение тока для постепенного перемещения луча от одного края экрана к другому. За этим должен последовать быстрый (не обязательно линейный) возврат к исходному значению для быстрого возврата. Процесс должен повторяться с правильной частотой, а среднее значение должно быть равно нулю, чтобы обеспечить правильное центрирование изображения. Только что описанная форма волны на самом деле представляет собой пилообразный ток; можно получить от генератора пилообразного напряжения. Это показано на рис. 17-16а.

Если конденсатор заряжается через сопротивление до некоторого высокого напряжения (сплошная линия на рис. 17.16c), рост напряжения на нем сначала будет линейным. По мере роста напряжения на конденсаторе остаточное напряжение, до которого он может заряжаться, уменьшается, и процесс зарядки замедляется (пунктирная линия на рис. 17.16в). Этот процесс полезен, потому что он показывает, что линейный рост напряжения может быть достигнут, если процесс зарядки может быть прерван до его экспоненциальной части. Если в этот момент конденсатор разряжается через сопротивление, меньшее, чем зарядное, произойдет линейное падение напряжения (сплошная линия на рис. 17-16в). Хотя линейность не так важна для разряда, важна скорость, так что процесс разряда не может продолжаться за пределы своей линейной области, как показано на рис. 17-16с. Если отношение времени заряда ко времени разряда составляет примерно 8:1, мы имеем правильное соотношение для развертки и обратного хода сигнала вертикального сканирования.

На рис. 17-16b показан простейший метод получения только что описанной последовательности заряда/разряда. Обратите внимание, что процесс заряда фактически не прерывается. Конденсатор продолжает заряжаться (медленно) во время разрядки, но это не представляет проблемы. Все, что происходит, это то, что разрядное сопротивление делается немного меньше, чтобы ускорить разряд, чем это было бы, если бы заряд был прерван. Чтобы остановить медленную зарядку во время разряда, потребуется второй переключатель, синхронизированный с первым, что является ненужным усложнением. Обратите внимание, что C _блок  на рис. 17-16b обеспечивает получение из этой цепи переменного напряжения пилообразной формы, что идентично рис. 17-16a.

Блокирующий осциллятор:

Определив, какая форма волны требуется для сканирования, и основной процесс ее получения, теперь мы должны найти подходящий переключатель. Мультивибратор заполнит счет, но не на такой низкой частоте, как 60 Гц. Блокирующий генератор, в котором, как показано на рис. 17.17а, используется трансформатор с железным сердечником, вполне способен работать на частотах даже ниже 60 Гц. Он почти всегда используется в качестве вертикального генератора в телевизионных приемниках, а также иногда используется в качестве горизонтального генератора.

Блокирующий генератор, в отличие от мультивибратора, использует только одно усилительное устройство, а трансформатор обеспечивает необходимое изменение фазы (как показано точками на рис. 17-17а). В результате не может быть бистабильной версии такой схемы, но распространены моностабильная и нестабильная версии. Как и соответствующий мультивибратор, автономный блокирующий генератор может быть синхронизирован. Показанная схема представляет собой нестабильный блокирующий генератор. При внимательном рассмотрении обнаруживается его сходство с осциллятором Армстронга. Хотя операцию можно было бы объяснить с этой точки зрения, более распространено и, вероятно, легче понять операцию с помощью пошагового лечения импульсного типа.

В блокировочном генераторе используется импульсный трансформатор с железным сердечником, с коэффициентом трансформации, имеющим понижение напряжения n : 1 по отношению к базе и 1: n ₁  ступень повышения напряжения до R _L . R _L — нагрузочный резистор с дополнительной функцией гашения нежелательных колебаний. Такие колебания, вероятно, возникают в конце каждого импульса коллектора.

На схеме показана базовая обмотка, возвращенная к положительному напряжению V _B . Очевидно, что этот осциллятор должен быть автономным, так как нет никакого потенциального присутствия, которое могло бы навсегда отключить базу. Обратите внимание, что схема может быть преобразована в запускаемый или моностабильный блокирующий генератор простым способом поворота V _B в отрицательное напряжение. Затем требуются триггерные импульсы, чтобы заставить схему колебаться.

Предположим первоначально, что на C,ν _e имеется напряжение, большее, чем V _B  – V ₁ , где V ₁  — напряжение включения между базой и эмиттером. Такая ситуация фактически показана в начале сигнала на рисунке 17-17b. Поскольку это напряжение эмиттер-земля транзистора в этот момент, транзистор явно закрыт, и поэтому C экспоненциально разряжается на землю с постоянной времени RC. Когда ν _e  сокращается до V _B  – V ₁ , база начинает потреблять ток, как и коллектор, и начинается регенеративное действие.

Увеличение (от начального значения, равного нулю) тока коллектора снижает напряжение коллектора, что, в свою очередь, повышает базовое напряжение. Протекает еще больший ток коллектора, что приводит к дальнейшему падению тока коллектора. В практических схемах коэффициент усиления контура превышает единицу, поэтому происходит регенерация, и транзистор очень быстро переходит в режим насыщения. (Основной сигнал, который здесь не показан, имеет точно такой же вид, как и коллекторный сигнал на рис. 17-17c. Он инвертирован и уменьшен с коэффициентом n:1.)

Только что описанный очень короткий период времени отмечает начало выходного импульса коллектора. Базовое напряжение положительное и насыщенное, а напряжение коллектора минимальное и также насыщенное. Это не может быть постоянным состоянием дел. После перехода во включенное состояние коллектор транзистора имеет низкое сопротивление и образует интегрирующую цепь с намагничивающей индуктивностью трансформатора (ν = L di/dt, так что i = 1/L fν dt). Ток коллектора начинает расти и продолжает расти линейно, в то время как напряжение коллектора остается низким и постоянным. Через время т _c , нелинейность предотвращает дальнейшее увеличение тока коллектора, и поэтому напряжение на трансформаторе начинает падать (поскольку v = L di/dt, а di/dt падает). Это делает коллектор более положительным, а базу менее положительным. Транзистор быстро отключается за счет регенеративного действия. Хотя длительность импульса в основном определяется намагничивающей индуктивностью трансформатора и полным сопротивлением на нем, расчет явно сложен. Это связано с тем, что сопротивление само по себе сложное. Оно включает выходное сопротивление транзистора, его входное сопротивление, отраженное от вторичной обмотки, и сопротивление нагрузки, отраженное от третичной обмотки.

Напряжение на C не может измениться мгновенно, поэтому на него не повлияло быстрое включение транзистора. Хотя ν _c  остается насыщенным, зарядный ток протекает через C, который постепенно становится более положительным. Он достигает своего максимума, когда начинается переходный процесс выключения. В нормальном блокинг-генераторе не повышение напряжения на эмиттере v _e отключает транзистор. Это связано с тем, что даже когда v _e достигает своего максимума в течение периода включения транзистора, базовое напряжение еще выше, будучи обратным низкому напряжению коллектора, как упоминалось ранее. То, что инициирует переходный процесс выключения, совершенно определенно является падением di/dt, как описано выше. C атакует V _b , но эта зарядка резко прекращается из-за исчезновения тока коллектора при выключении транзистора. Максимальное значение ν _c  является вершиной пилообразной формы, показанной на рисунке 17-17b. После переходного процесса выключения C разряжается через R, в конечном итоге снова достигая значения ν _e  = V _B  – V _I ; затем врезается база, и процесс повторяется. Видно, что период выключения, t _d , и частота следования импульсов в значительной степени определяются постоянной времени RC.

Период пилообразного свободного колебания T = t _c  + t _d . Как и в случае с другими релаксационными генераторами, период можно сократить, сделав генератор синхронизированным, путем приложения положительных импульсов к базе непосредственно перед тем, как транзистор включится сам по себе. Как и мультивибраторы, блокирующие генераторы имеют периоды, которые могут быть укорочены, но не удлинены с помощью запускающих импульсов. Импульс включения, поступающий на базу сразу после включения транзистора, ни к чему не приводит.

Быстрое изменение тока через трансформатор в конце переходного процесса выключения приводит к большому выбросу формы сигнала коллектора. Из-за действия трансформатора в основной волне также индуцируется большой отрицательный выброс. Если не демпфировать должным образом, это может вызвать звон (затухающие колебания на резонансной частоте трансформатора и паразитные емкости), как показано пунктирной линией на рис. 17-17c. Функция R _L заключается в демпфировании этих колебаний, чтобы они не сохранялись после первого полупериода. Если бы этого не было сделано, транзистор мог бы включиться слишком рано. Необходимо следить за тем, чтобы возникающее перерегулирование за полупериод не было настолько большим, чтобы превысить напряжение пробоя базы или коллектора. Диод на первичной обмотке трансформатора блокирующего генератора иногда используется для ограничения.

Генератор вертикальной развертки:

Генератор вертикальной развертки телевизионного приемника вместе с типовым выходным каскадом показан на рис. 17-18. Он выглядит как блокирующий осциллятор, очень похожий на только что рассмотренный, но с некоторыми добавленными компонентами, делающими его практичным. Первое, на что следует обратить внимание, это резистор R, который вместе с конденсатором С перенесен в коллекторную цепь. Этот резистор частично сделан переменным, и эта часть обозначена как V _высота . На самом деле это регулятор высоты по вертикали в ТВ-приемнике, который фактически является регулятором усиления по вертикали. Следует напомнить, что период зарядки C определяется трансформатором блокирующего генератора Trl и связанными с ним сопротивлениями. Регулируя R, мы изменяем скорость зарядки конденсатора C в течение времени проводимости транзистора T1. Если R установить на максимум, получится большая постоянная времени RC, и, следовательно, C не будет сильно заряжаться в течение этого времени. Выход блокирующего генератора будет низким. Поскольку это напряжение управляет вертикальным выходным каскадом, ток отклонения ярма также будет низким, что приведет к небольшой высоте. Если значение R уменьшить, C будет заряжаться до более высокого напряжения во время проводимости, что приведет к большей высоте. Регулятор высоты обычно расположен на задней панели ТВ-приемника, чтобы уменьшить вероятность неправильной регулировки его владельцем.

V _hold — это управление вертикальным удержанием , с помощью которого регулируется положительное смещение на основании T1. Взгляд на рисунок 17-17 показывает, что это влияет на настройку V _B  – V _I . Таким образом, изменяется напряжение, при котором должен разряжаться RC, а также (косвенно) изменяется период разряда. Вертикальная частота, т. е. вертикальное удержание, варьируется.

Как было указано в предыдущем разделе, третичная обмотка трансформатора блокирующего генератора используется для подачи синхроимпульсов. Они являются положительными и используются для преждевременного инициирования периода проведения Т1. Это имеет эффект управления периодом пилообразной формы, так что он становится равным разнице во времени между соседними импульсами вертикальной синхронизации. Обратите внимание, наконец, что защитный диод используется на первичной обмотке Trl вместо нагрузочного резистора на третичной обмотке на рис. 17-17.

Вертикальный выходной каскад:

Вертикальный выходной каскад представляет собой силовой выходной каскад с выходом с трансформаторной связью, как показано T2 и связанной с ним схемой на Рис. 17-18. Между генератором вертикальной развертки и выходным каскадом часто используется дополнительный усилитель. Этот драйвер обычно имеет форму эмиттерного повторителя, функция которого состоит в том, чтобы изолировать генератор и обеспечить дополнительную мощность привода для выходного каскада.

Цепь вертикального отклонения напряжения TV от генератора вертикальной развертки обеспечивает линейное увеличение базового напряжения для выходного каскада, что приводит к линейному увеличению тока коллектора во время трассировки. Напряжение возбуждения отключает усилитель во время обратного хода, в результате чего выходной ток быстро падает до нуля. Результатом является пилообразный выходной ток в первичной и вторичной обмотках вертикального выходного трансформатора Тр2, который индуцирует пилообразный ток отклонения в вертикальных катушках ярма. На практике ситуация несколько сложнее. Необходимо учитывать индуктивность катушек и трансформаторов, так что должно иметь место определенное формирование волны с RC-компонентами, которые не показаны. Их функция заключается в предварительном искажении формы управляющего сигнала для создания правильного пилообразного тока отклонения в катушках ярма.

Потенциометр V _1in  – это регулятор вертикальной линейности приемника, также расположенный на задней панели приемника. Его регулировка изменяет смещение на выходном транзисторе для получения оптимальной рабочей точки. Термистор на первичной обмотке Tr2 стабилизирует коллектор T2, а резисторы на катушках ярма имеют функцию предотвращения звона сразу после быстрого обратного хода. Их значения обычно составляют несколько сотен Ом.
