Какие средства защиты используют в электроустановках до 1000 Вольт

Перейти к списку

Все статьи / 25.02.2019

Тесли Электроустановки Эксперт Клещи Перчатки Инструмент

При работе с электрическими установками необходимо использовать средства защиты, которые предотвратят поражение электрическим током. Основные средства защиты выдерживают длительное воздействие рабочего напряжения. Их можно использовать без отключения оборудования от сети. Дополнительные применяются совместно с основными средствами защиты, так как не способны защитить на 100%. В этой статье TESLI познакомит со средствами защиты и расскажет какие требования к ним предъявляются.

Итак, к основному набору защитных средств относятся:

1. Резиновые диэлектрические перчатки. Важное требование — перед использованием проверить герметичность перчаток. Защищают от удара током.

2. Указатели напряжения. Используются для определения напряжения в токоведущих частях.

3. Изолирующие клещи. Они используются для снятия изолирующих накладок, а так же для установки трубчатых предохранителей.




4. Изолирующие штанги. Используются для установки и съема предохранителей.




5. Слесарно-монтажный инструмент с пластмассовыми ручками. Используется для подключения и ремонта электроустановок, напряжением до 380 Вольт.




6. Электроизмерительные клещи. Замеряют ток, напряжение и сопротивление в цепи.




7. Диэлектрические сапоги, галоши и боты. В ботах допускается работать при любом напряжении, а в сапогах и галошах в электроустановках до 1000 Вольт.




8. Изолирующие подставки. Предотвращают прямой контакт человека с полом.




9. Диэлектрические коврики и дорожки, как сапоги и боты изолируют работника от основания, на котором он стоит.




10. Штанги для выравнивания и переноса потенциала. Используются для переноса потенциала ВЛ на рабочее место электромонтера, а так же выровнять потенциал между индивидуальным экранирующим комплектом и приспособлениями крупных габаритов.




Все перечисленные средства защиты нужно обязательно проверят, а так же периодически проводить испытания диэлектрических свойств.

Необходимы средства защиты вы можете найти у нас на сайте




Другие статьи

Как управлять освещением в доме

Световые приемы и оборудования, которые помогут повысить качество жизни и улучшить самочувствие.

Светотехника Управление светом Arlight

Все статьи   /   28. 02.2023

Выбираем подсветку для рабочей зоны на кухне

Дополнительное освещение рабочей поверхности на кухне — необходимый элемент, без которого невозможно представить комфортную и функциональную кухню.

Светотехника Подсветка Arlight

Все статьи   /   30.12.2022

Обзор магнитных трековых систем бренда Arlight

Магнитные системы от Arlight, которые помогут вам воплотить самые яркие идеи.

Arlight Светотехника Трековые светильники

Все статьи   /   20.12.2022

Новый уровень модульного оборудования – ARMAT IEK

Самая долгожданная новинка последнего года – новая линейка модульного оборудования ARMAT IEK.

IEK ARMAT

Все статьи   /   18.03.2022

Электроустановочные изделия в интерьере: как подобрать ЭУИ под дизайн помещения

Розетки и выключатели в квартире вполне способны не только гармонично вписаться в любой стиль, но и стать неотъемлемой частью интерьера.

дизайн интерьеров эуи электроустановочные изделия розетки и выключатели в дизайне выбрать розетки и выключатели для квартиры

Все статьи   /   01.12.2021

Электрощит для квартиры и частного дома: основные отличия

Электрический щит – это в первую очередь защита жизни и здоровья человека от поражения электрическом током, а во вторую защита имущества в виде не только электроприборов, но и дома, жилья в целом.

электрощит сборка электрощита купить электрощит подключение электрощита электрощит для дома электрощит в квартире

Все статьи   /   05.08.2021

Средства защиты в электроустановках — охрана труда

Содержание

Средства индивидуальной защиты

Последний тип – СИЗ электрика. Средства индивидуальной защиты от поражения электрическим током используются только одним сотрудником. К индивидуальным средства защиты электромонтера относят:

1. Очки. Защищают глаза от поражения мелкими частицами.
2. Ограждение.
3. Рукавицы.
4. Пояса и канаты.
5. Пластиковые каски.
6. Респираторы и противогазы.

Описание наиболее распространенных дополнительных и основных средств защиты

Наиболее распространенным инвентарем считают перчатки. Их используют при всех работах. Перед проверкой их обязательно проверяют на герметичность. Перчатки не прошедшие проверку  использовать запрещают.

Слесарно-монтажные инструменты используют для работ при напряжении не выше 380 В. Их рукоятки изолированы пластмассовыми рукоятками. Они выполняют защитную функцию.

Указатели напряжения оснащены специальным индикатором. Светящий индикатор указывает о наличии напряжения в технике.

Изолирующие клещи выполняют только из пластмассы. Ими монтируют и демонтируют различные элементы, чаще всего предохранители.

Коллективные средства защиты применяются постоянно, в процессе эксплуатации оборудования

Представляют собой комплекс технических решений и организационных мероприятий, обеспечивающих защиту обслуживающего персонала при повседневной эксплуатации объекта.

К техническим способам защиты относятся

• Защитная земля, зануление, используемые в комплексе с автоматическим отключением электросетей при возникновении нештатной (опасной) ситуации;
• Изоляция проводников и частей установки, по которым протекает электрический ток. Разделение сетей (физическое и электрическое).
• Установка ограждений на расстояниях, исключающих возможность прикосновения к токоведущим частям.
• Сигнализация: звуковая и световая. Изменение характера сигнала при возникновении опасности должно идентифицироваться сотрудниками при любых условиях (отсутствие освещения, задымление, и пр.)
• Установка предупреждающих знаков в местах, где наличие потенциальной угрозы не может быть определено без обозначений.

К организационным мероприятиям относятся

• Определение ответственных лиц, которые руководят всеми работами на электроустановках (персональная ответственность).
• Утверждение порядка проведения работ, перечня мероприятий, выполняемых согласно наряду.
• Документальное оформление сроков, начала и окончания работ, а также перерывов.
• Постоянное наблюдение за проведением работ уполномоченным лицом.
• Предварительная подготовка рабочих мест, оснащение необходимым инструментом, предметами индивидуальной защиты.
• Подготовка персонала: обучение, прием зачетов на знание техники безопасности, медицинский контроль.

Коллективные защитные приспособления в электрических установках не являются гарантией безопасности каждого сотрудника. Однако без этих мер, правильно организовать работы невозможно. Требования выполняются при работе в электрических установках до 1000 В, и выше 1000 В.

Все способы защиты на объектах выполняются в комплексе. Только сочетание коллективных организационных и технически мер, в сочетании с применением индивидуальной защиты, делают работы действительно безопасными.

Способы защиты

Для того чтобы вывести эти части электроустановок, потребуется немало усилий, также, это может быть сложно, если это важная высоковольтная линия и нет возможности её отключить. Именно поэтому работа под напряжением – развивающийся и совершенствующийся современная технология обслуживания энергосистем, которая значительно ускоряет процесс устранения неполадок.

Существует несколько способов, позволяющих работать вблизи объектов под напряжением. Определенные средства защиты рабочего от повреждения током соответствуют каждому способу. Далее мы рассмотрим три из них.

Изоляция рабочего от земли

В это случае работы выполняются под напряжением, а также под потенциалом провода. Деятельность рабочего, стоящего на изолированной площадке с использованием специальной экипировки здесь является методологией работы под нагрузкой. Его костюм устроен таким образом, что изолированная подставка без труда к нему подсоединяется.

До начала ремонта нужно сначала выровнять потенциалы рабочей подставки и экранирующего костюма с необесточенными токоведущими частями. Выравнивание производится за счет соединения изолированной площадки и токоведущего участка благодаря медному проводнику.

Токоведущие участки с заземленными частями металлоконструкций аналогичным образом имеют разницу потенциалов. Из-за этого рабочему категорически запрещено подходить к ним на расстояние, которое превышает допустимые нормы для данного класса напряжения линии. В противном случае, рабочий может получить серьезные повреждения электрическим током. К примеру, рабочему запрещается подходить к металлоконструкциям ближе, чем на 2 с половиной метра, при проведении работ в распределительных сетях на 330 кВ.

Каждый работник должен проходить специальное обучение и проверку на знание технологии проведения работы по этому методу, так как это большой риск. Для планировки рабочего процесса составляют особые технологические карты, а также специальные инструкции.

Изоляция рабочего от токопроводящих участков, не изолируя от земли

При этом методе обязательным является использование специальных электрозащитных средств. Они подбираются исходя из характера работы и класса напряжения электроустановки.  Существуют основные и дополнительные электрозащитные средства для работы с напряжением до 1000 вольт и выше.

Работать в течении какого-то времени под нагрузкой позволяют основные защитные средства. Они предохраняют рабочего от влияния дуги и электрического напряжения на участке электроустановки.

Использование дополнительных средств защиты предназначено только для вспомогательной защиты вдобавок к основным. Благодаря им нельзя работать под нагрузкой, они способны защитить лишь от напряжения прикосновения и шагового напряжения. Такой метод проведения работ является, пожалуй, наиболее часто используемым в электроустановках.

Для наглядности приведем пример:

Проверка указателя напряжения в электрических установках выше 1 кВ. Основным изоляционным средством является этот указатель, а использовать его необходимо лишь с применением диэлектрических перчаток. В этом примере они и будут представлять собой дополнительное защитное средство.

Изоляция рабочего от токоведущих частей и земли

Самый популярный пример — это выполнение электромонтажных работ в сети под напряжением до 1000 вольт. К ним относятся распределительные щитки, а также шкафы релейной защиты и автоматики.

В этом методе защитные приспособления обеспечивают надежную безопасность рабочего от повреждений электрическим током. Диэлектрические перчатки и такие инструменты с изоляционными рукоятями как кусачки, отвертки, пассатижи и др., служат для изоляции работника, а в таких электроустановках, где напряжение достигает 1000 вольт, являются основными средствами защиты от поражения электричеством. Также существуют дополнительные средства для изоляции от земли, а именно диэлектрический коврик и изолирующая подставка.

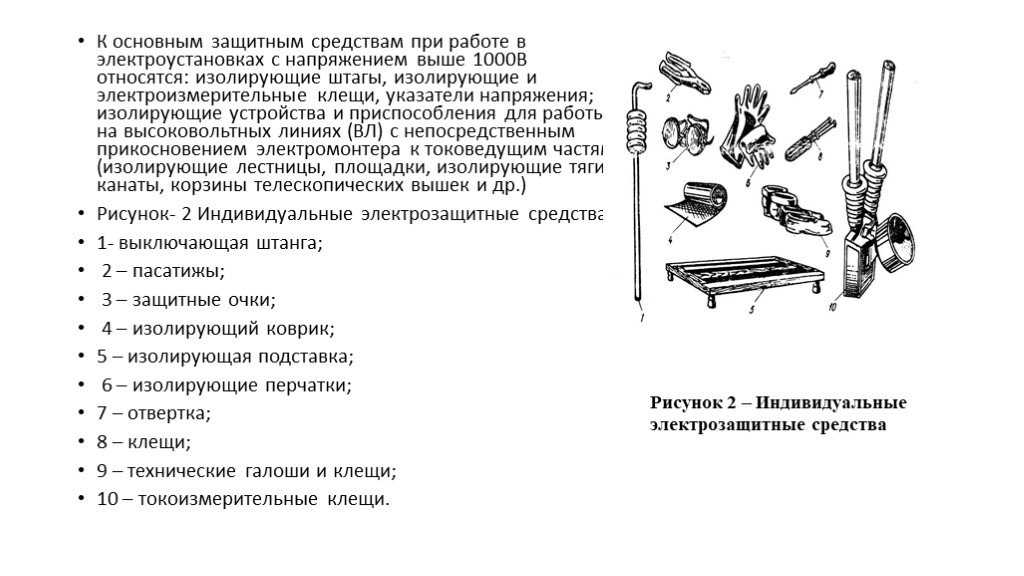

Основные электрозащитные средства до 1000 В

Основные изолирующие защитные средства от напряжения во многом повторяют дополнительные орудия защиты свыше 1000 (В). Основные электрозащитные средства до 1000 (В) включают:

1. Изолирующие штанги. Позволяют избежать поражения электрическим током.
2. Диэлектрические перчатки бесшовные. Защищают руки электрика от поражения.
3. Клещи с изоляцией и электроизмерительные клещи. Они необходимы для безопасной работы с приборами. Второй вариант клещей помогает определить напряжение. Если электрик пользуется клещами, то он должен быть оснащен перчатками и очками.
4. Указатели низкого напряжения.
5. Ручной инструмент с изоляцией. Он необходим для различных работ. К ним относят слесарный инструмент, на рукоятках которого есть изоляция. При этом толщина изоляции зависит от типа выполняемой задачи.

Производство работ без снятия напряжения в электроустановках напряжением до 1000 В

Производство работ без снятия напряжения по степени опасности подразделяется на два вида:

а) работы, по своему характеру не требующие снятия напряжения и выполняемые до ограждения или в условиях, исключающих возможность случайного прикосновения к неотключенным токоведущим частям. К таким работам относятся: уборка помещений закрепленным персоналом, производство надписей на панелях и щитах вдали от токоведущих частей, инвентаризация оборудования, ремонт освещения и средств связи без приближения к неогражденным токоведущим частям и т.п. Указанные работы производятся единолично работником из числа дежурного или закрепленного за данной установкой персонала, или под его наблюдением бригадой;

 б) работы, производимые на неотключенных токоведущих частях или в непосредственной близости от них как в нормальных, так и в аварийных условиях.

В условиях нормальной эксплуатации допускается измерение нагрузки токоизмерительными клещами.

Правилами разрешается применять токоизмерительные клещи с отдельным амперметром, присоединенным с помощью гибких проводов.

Производство работ на неотключенных токоведущих частях или в непосредственной близости от них должно производиться не менее чем двумя лицами.

При невозможности снять напряжение допускается производство работ под напряжением до 500 В, например, установка временных перемычек, шунтирующих находящиеся в аварийном состоянии аппараты — разъединители, рубильники, выключатели и пр. , с соблюдением установленных мер безопасности.

Производство работ на неотключенных токоведущих частях, расположенных в помещениях сырых, особо сырых, с токопроводящей пылью, едкими парами, а также в помещениях, опасных в отношении пожара и взрыва, запрещаются.

При производстве работ на неотключенных токоведущих частях необходимо:

а) работать в диэлектрических перчатках, стоя на изолирующем основании; пользоваться исправным инструментом с изолированными ручками;

б) оградить миканитом, ковриками или электрокартоном токоведущие части соседних фаз и, работая на токоведущих частях одной фазы, не касаться токоведущих частей других фаз, заземляющих частей, стен, а также лиц, стоящих на неизолированном полу или на земле;

в) работать в комбинезоне с рукавами, застегнутыми у кистей рук и в головном уборе.

Работа на неотключенных токоведущих частях с применением ножовок, напильников и металлических метров Правилами запрещается.

Теоретическая часть по расчету параметров воздушных и масляных выключателей для RastrWin Основные требования предъявляемые к электрическим схемам Обслуживание электроустановок напряжением выше 1000 В

ОБМЫВАНИЕ И ЧИСТКА ИЗОЛЯТОРОВ ПОД НАПРЯЖЕНИЕМ

16. 5.1. Допускается обмывать гирлянды изоляторов, опорные изоляторы и фарфоровую изоляцию оборудования, не снимая напряжения с токоведущих частей, сплошной струей воды с удельной проводимостью не выше 1430 мкСм/см для ВЛ и 667 мкСм/см для ОРУ.
Расстояние по струе не должно быть менее указанного в таблице 16.1. Не допускается применять для обмывки изоляторов воду с неизвестной электропроводимостью.

Таблица 16.1

Минимально допустимые расстояния по струе воды между насадкой и обмываемым изолятором

------------T--------------------------------------------------¬
¦Диаметр вы-¦Минимально допустимое расстояние по струе, м, при ¦
¦ходного от-¦напряжении ВЛ                                     ¦
¦верстия на-+--------T-----T------------T-------T------T-------+
¦садки, мм  ¦до 10 кВ¦35 кВ¦ 110, 154 кВ¦220 кВ ¦330 кВ¦500 кВ ¦
+-----------+--------+-----+------------+-------+------+-------+
¦     10    ¦  3,0   ¦ 4,0 ¦     5,0    ¦  6,0  ¦ 7,0  ¦ 8,0   ¦
¦     12    ¦  3,5   ¦ 4,5 ¦     6,0    ¦  8,0  ¦ 9,0  ¦ 10,0  ¦
¦     14    ¦  4,0   ¦ 5,0 ¦     6,5    ¦  8,5  ¦ 9,5  ¦ 11,0  ¦
¦     16    ¦  4,0   ¦ 6,0 ¦     7,0    ¦  9,0  ¦ 10,0 ¦ 12,0  ¦
L-----------+--------+-----+------------+-------+------+--------

16. 5.2. В случае обмывания изоляции необходимо заземлять ствол, цистерну с водой, а также применяемые механизмы.
При обмывании с телескопической вышки ствол с насадкой необходимо соединить с корзиной вышки и рамой автоцистерны гибким медным проводником сечением не менее 25 кв.мм. При обмывании с земли необходимо пользоваться диэлектрическими перчатками, а при обмывании с телескопической вышки или со специальной металлической площадки, смонтированной на автоцистерне, пользоваться перчатками не требуется.
16.5.3. Запрещается при обмывании, стоя на земле, прикасаться к машине или механизму, которые используются для обмывания, выходить из кабины или кузова и входить в них. Должны быть приняты меры для предотвращения приближения посторонних людей к машинам и механизмам, применяемым при обмывании.
Разрешается переносить рукава с водой только после прекращения обмывания. 16.5.4. В ЗРУ чистить изоляторы, не снимая напряжения с токоведущих частей, следует специальными щетками на изолирующих
штангах либо пылесосом в комплекте с полыми изолирующими штангами с насадками. Перед началом проведения работ изоляционные поверхности
штанг следует очистить от пыли. Внутреннюю полость штанг необходимо систематически очищать от пыли и в процессе чистки. Чистку следует проводить с пола или с устойчивых подмостей.
При этом следует пользоваться диэлектрическими перчатками.

• Назад
• Вперёд

Средства защиты в электроустановках — Охрана труда

Что относится к средствам защиты в электроустановках?

Основные и дополнительные средства защиты до 1000 В и выше 1000 В.

Нормы комплектования СИЗ. Требования к учету защитных средств.

***

СИЗ

Защитные средства делятся на 2 категории: коллективные и индивидуальные.

Защитные средства классифицируются на: 1. Изолирующие 2. Ограждающие 3. Приспособления для работы на высоте 4. Вспомогательные приспособления

5. Экранирующие.

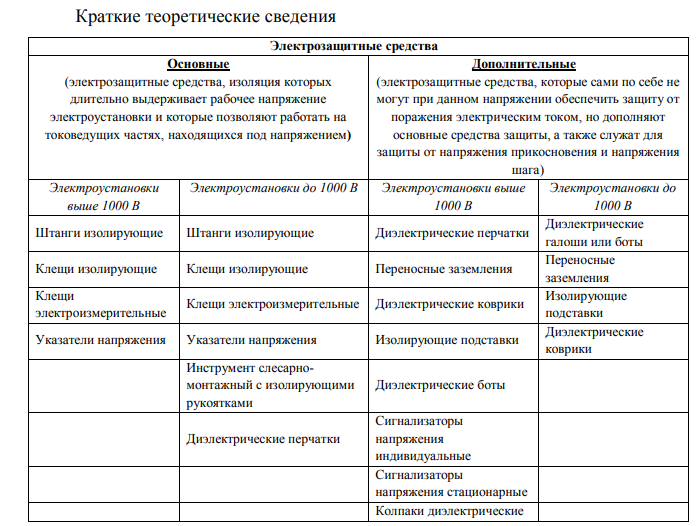

Изолирующие защитные средства.

• Обеспечивают электроизоляцию человека от токоведущих или заземленных частей электрооборудования, а также от земли.
• Все изолирующие защитные средства делятся на:
• Основные изолирующие защитные средства – средства, изоляция которых надежно выдерживает рабочее напряжение электроустановок и при помощи которых допускаются прикосновение к токоведущим частям, находящимся под напряжением, без опасности поражения электрическим током.

Дополнительными изолирующими защитными средствами являются такие, которые, обладая недостаточной изоляцией, не могут обеспечить безопасность работающего. Они могут применяться только в сочетании с основными средствами, усиливая их действие.

В электроустановках до 1000 В:

основные изолирующие средства:

1. диэлектрические перчатки,
2. изолирующие токоизмерительные клещи,
3. монтерский инструмент с изолированными рукоятками,
4. токоискатели.

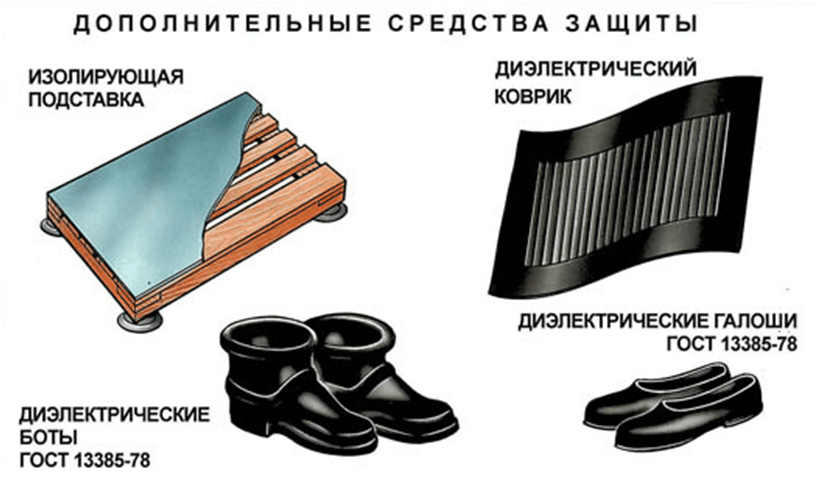

дополнительные изолирующие средства:

1. диэлектрические галоши
2. коврики
3. изолирующие подставки
1. В электроустановках выше 1000 В:
2. основные изолирующие средства:
1. изолирующие штанги
2. изолирующие токоизмерительные клещи
3. указатели напряжения

дополнительные изолирующие средства:

1. монтерский инструмент с изолированными ручками
2. диэлектрические перчатки
3. боты
4. коврики
5. изолирующие подставки

НОРМЫ КОМПЛЕКТОВАНИЯ СРЕДСТВАМИ ЗАЩИТЫ

Распределительные устройства напряжением до 1000 В
Изолирующая штанга (оперативная или универсальная)	По местным условиям
Указатель напряжения	2 шт.
Изолирующие клещи	1 шт.
Диэлектрические перчатки	2 пары
Диэлектрические галоши	2 пары
Диэлектрический ковер или изолирующая подставка	По местным условиям
Защитные ограждения, изолирующие накладки, переносные плакаты и знаки безопасности	То же
Защитные щитки или очки	1 шт.
Переносные заземления	По местным условиям
Распределительные устройства напряжением выше 1000 В
Изолирующая штанга (оперативная или универсальная)	2 шт. на каждый класс напряжения
Указатель напряжения	То же
Изолирующие клещи (при отсутствии универсальной штанги)	1 шт. на каждый класс напряжения (при наличии соответствующих предохранителей)
Диэлектрические перчатки	Не менее 2 пар
Диэлектрические боты (для ОРУ)	1 пара
Переносные заземления	Не менее 2 на каждый класс напряжения
Защитные ограждения (щиты)	Не менее 2 шт.
Плакаты и знаки безопасности (переносные)	По местным условиям
Противогаз изолирующий	2 шт.
Защитные щитки или очки	2 шт.

Требования к защитным средствам

Все находящиеся в эксплуатации электрозащитные средства и средства индивидуальной защиты должны быть пронумерованы, за исключением касок защитных, диэлектрических ковров, изолирующих подставок, плакатов безопасности, защитных ограждений, штанг для переноса и выравнивания потенциала. Допускается использование заводских номеров.

В подразделениях предприятий и организаций необходимовести журналы учета и содержания средств защиты. Средства защиты, выданные в индивидуальное пользование, также должны быть зарегистрированы в журнале.

Скачать журнал учета выдачи СИЗ

Наименование	Переодичность
осмотров	испытаний
Диэлектрические перчатки	перед применением	Один раз в 6 мес
Инструмент (на изоляцию)	перед применением	Один раз в год
Указатели (УНН)	перед применением	Один раз в год
Изолирующие клещи	Один раз в год	Один раз в 2 года

На выдержавшие испытания средства защиты, применение которых зависит от напряжения электроустановки, ставится штамп следующей формы:

№ _______ Годно до _____ кВ Дата следующего испытания «____» __________________ 20___ г. _________________________________________________________________________ (наименование лаборатории)

Насредства защиты, применение которых не зависит от напряженияэлектроустановки (диэлектрические перчатки, галоши,боты и т.п.), ставится штамп следующей формы:

№ _______ Дата следующего испытания «____» __________________ 20___ г. _________________________________________________________________________ (наименование лаборатории)





Помогла ли вам статья?

Задать вопрос

Пишите ваши рекомендации и задавайте вопросы в комментариях

Рейтинги и категории средств электробезопасности

Это исчерпывающее руководство по средствам защиты от дугового разряда.

Итак, если вы ищете:

• Из чего состоит электрический комплект СИЗ
• Понимание уровней категорий
• Как работают рейтинги
• Как правильно выбрать СИЗ для работы
• Действия по правильной проверке перед использованием
• Как ухаживать за СИЗ и обслуживать их
• Полезное руководство для покупателя
• и более.
• Тогда вы в нужном месте!

Начнем.



БЕСПЛАТНАЯ ЗАГРУЗКА: ПРАКТИЧЕСКОЕ РУКОВОДСТВО ПО ВСПЫШКЕ ДУГИ [ДОСТУП СЕЙЧАС] ​​​​​​







Что такое СИЗ Arc Flash?

Средства индивидуальной защиты от дугового разряда (СИЗ) представляют собой комбинацию одежды и защитного снаряжения, надеваемого для защиты от дугового разряда и поражения электрическим током лицом, выполняющим электромонтажные работы.

В первую очередь средства индивидуальной защиты от дугового разряда делятся на следующие подгруппы:

• Защита головы, лица, шеи и подбородка
• Защита для глаз
• Защита органов слуха
• Защита кузова
• Защита рук и рук
• Защита стопы и ног

Вся одежда и оборудование для защиты от дугового разряда должны иметь определенный класс защиты от дуги, чтобы гарантировать, что они соответствуют или превышают уровни опасности, присутствующие в месте выполнения работы.

Использование СИЗ для защиты от вспышки дуги.

Существует множество способов защиты от дугового разряда, но довольно часто единственным вариантом будет использование средств индивидуальной защиты от дугового разряда.

Обеспечение того, чтобы вы с ног до головы были покрыты оборудованием, имеющим надлежащие характеристики, имеет первостепенное значение для вашей безопасности.

Чтобы понять номинал дуги, сначала нужно понять, с чем он связан…

Значение энергии падающего света.

Энергия инцидента – это количество тепловой энергии, произведенной взрывом вспышки дуги.

Обычно измеряется в калориях на квадратный сантиметр (кал/см2).

Допустим, вы стоите перед 30-амперным разъединителем (600 вольт) и возникает вспышка дуги.

Вы подвергнетесь воздействию определенного количества тепловой энергии.

Скажем так, мы рассчитали и получилось 3,7 кал/см2.

До тех пор, пока ваше устройство дуговой вспышки имеет номинал дуги выше 3,7 кал/см2, вы будете защищены от дуговой вспышки.

Но как определить номинал дуги?

Если номинал дуги низкий, требуются ли средства индивидуальной защиты?

Когда требуются средства индивидуальной защиты от дугового разряда?

Продолжайте читать, чтобы узнать.

Как определить рейтинг вспышки дуги

Чтобы определить СИЗ для защиты от дуги, вам необходимо знать рейтинг дуги для данного материала. Вы можете сделать это, отправив его на лабораторные испытания.

По сути, они взрывают одежду или оборудование в лаборатории и смотрят, проходит ли оно испытание.

Что за тест?

Это зависит от типа средств индивидуальной защиты, которые вы пытаетесь получить.

Каждый тип защиты имеет свой стандарт (или стандарты) для испытаний, которым он должен соответствовать.

Основные из них:

• ASTM F1506 (одежда с защитой от дугового разряда)
• ASTM F2178/F2178M (лицевые щитки с защитой от дуги)
• ASTM F2675/F2675M (дуговые перчатки)
• ASTM F1891 (дождевик с защитой от дуги)

Во время тестирования могут произойти две вещи, которые определяют результаты теста и, следовательно, определяют номинал дуги.

При определенной падающей энергии вы либо достигнете значения тепловых характеристик дуги материала, либо его пороговой энергии разрыва.

В зависимости от того, что придет первым, будет указан номер, указанный на бирке оборудования.

Обычно это значение тепловых характеристик дуги или рейтинг ATPV.

Что такое рейтинг ATPV?

Когда вы тестируете одежду для защиты от дугового разряда, вы подвергаете материал воздействию определенного количества тепловой энергии.

Мы называем это энергией падающей дуги.

Значение тепловых характеристик дуги (ATPV) — это способность материала выдерживать падающую энергию.

Как определить рейтинг atpv?

Значение определяется количеством падающей энергии, необходимой для передачи достаточного количества тепла через материал, чтобы создать 50-процентную вероятность того, что человек, носящий СИЗ, получит ожог второй степени.

Что?

Да, звучит безумно, но это так.

Итак… допустим, вы попали в дуговую вспышку с падающей энергией 8 кал/см2.

И вы носите одежду, рассчитанную на 8 кал/см2 (потому что ATPV было 8).

Что теперь?

Ну… теперь есть 50% шанс, что вы испытаете ожог второй степени.

Это означает, что кожа под одеждой подвергается воздействию около 1,2 кал/см2.

Что такое рейтинг EBT?

Еще одним фактором при проверке работоспособности устройства дуговой вспышки является определение момента, когда оно сломается.

Вскрытие определяется как отверстие площадью 16 мм2 или длиной 25 мм.

Пороговая энергия взлома (EBT) аналогична ATPV…

Это количество падающей энергии, при котором вероятность открытия составляет 50%.

В чем разница между AR и FR?

AR означает стойкость к дуговому разряду.

FR означает огнестойкость.

Все предметы одежды с защитой от дугового разряда являются огнестойкими, что фактически является барьером для входа.

Даже для того, чтобы отправить материал на испытания на дугостойкость, он должен сначала соответствовать требованиям стандарта огнестойкой одежды (ASTM D-6413).

Затем, когда он проходит этот тест, его можно отправить, чтобы проверить, проходит ли он тесты AR (из ASTMF 1506).

Не каждый предмет одежды проходит оба теста, поэтому помните об одном.

Вся одежда, рассчитанная на дуговую разрядку, является огнестойкой; но не вся огнестойкая одежда рассчитана на дуговой разряд.

Когда требуются средства индивидуальной защиты от дугового разряда?

Попытка выяснить, когда следует носить средства индивидуальной защиты от дугового разряда, не так проста, как может показаться.

Но у меня есть хороший способ приблизиться к этому.

Существует 4 этапа базовой оценки рисков:

1. Определение опасностей
2. Оценить серьезность
3. Оценить вероятность возникновения
4. Определите свою технику смягчения последствий

Шаг 3, безусловно, самый важный шаг!

Вот почему.

Шаги 1 и 2 почти всегда имеют одинаковые ответы для любых электромонтажных работ.

Опасности представляют собой вспышку дуги и поражение электрическим током, и их серьезность высока (или настолько высока, что мы не хотим, чтобы это случилось с нами без СИЗ).

На самом деле все сводится к оценке вероятности возникновения.

К счастью, и в CSAZ462, и в NFPA70E есть таблица, которая оценивает вероятность возникновения для вас.

Просто подойдите к этой таблице, найдите работу, которую вы выполняете, и, если вероятность «да», вам нужно будет носить средства индивидуальной защиты от дугового разряда.

Вуаля!

Как выбрать средства индивидуальной защиты от дугового разряда

После того, как вы завершили оценку риска возникновения дугового разряда и узнали, что вероятность его возникновения достаточно высока, чтобы гарантировать наличие средств индивидуальной защиты , вам необходимо выбрать что-то подходящее для этой опасности.

Существует два метода выбора подходящего СИЗ для работы.

1. Метод анализа падающей энергии
2. Метод категории СИЗ для дуговой вспышки

Первый метод всегда предпочтительнее, так как он избавляет электрика от догадок.

Но на самом деле существует гораздо больше оборудования без маркировки, поэтому вам также нужно будет понять второй метод.

Я подробно рассмотрю каждый из них, чтобы вы могли больше узнать о них и о том, что вам нужно учитывать, прежде чем сделать свой выбор.

Метод анализа энергии инцидента

Метод анализа энергии инцидента требует проведения исследования вспышки дуги на оборудовании для определения уровней опасности.

После того, как вы завершите исследование дугового разряда, вы получите этикетки на каждой единице оборудования.

На этих этикетках вспышки дуги будет вся информация, необходимая для безопасного выполнения задачи, но наиболее важной будет энергия падающего света.

Чтобы добраться до этого места, потребуются время и ресурсы, но оно того стоит!

На этом этапе определить необходимые СИЗ несложно.

Просто взгляните на этикетку вспышки дуги, найдите энергию падающей дуги, а затем убедитесь, что все ваши устройства для защиты от дуги рассчитаны на более высокую энергию, чем энергия падающей дуги, указанная на этикетке.

Вот оно!

Легко.

Метод определения категорий средств защиты от дугового разряда

Табличный метод определения категорий средств защиты от дугового разряда можно найти в документах CSAZ462 и NFPA70E.

Они используют разные системы нумерации, поэтому я буду называть их по названиям.

Во-первых, вам необходимо обратиться к таблице под названием «Категории средств защиты от дугового разряда для систем переменного тока» (или систем постоянного тока).

Выберите тип оборудования и напряжение, с которым вы работаете.

Типы оборудования на выбор:

• щиты
• центры управления двигателем
• распределительное устройство (металлическое и дугостойкое)
• распределительные щиты
• Пускатели двигателей
• прочее оборудование

На выбор доступны напряжения от 240 В до 15 кВ.

Вот загвоздка (и почему этот метод немного сложнее).

Затем вам необходимо просмотреть параметры выбранного вами типа оборудования и убедиться, что ваша система соответствует этим критериям.

Параметры:

• доступный ток неисправности
• максимальное время устранения неисправности
• минимальное рабочее расстояние

Если система, с которой вы работаете, не соответствует параметрам, описанным в таблице, вы должны использовать метод анализа падающей энергии.

Если это так, просто посмотрите рядом с оборудованием, и оно сообщит вам номер категории (от 1 до 5).

Теперь вы можете перейти к следующей таблице под названием «Средства индивидуальной защиты (СИЗ)».

Каждая категория соответствует минимальному классу защиты от дуги для СИЗ.

Различные уровни защиты от вспышки дуги:

• Категория 1 (4 кал/см2)
• Категория 2 (8 кал/см2)
• Категория 3 (25 кал/см2)
• Категория 4 (40 кал/см2)
• Категория 5 (75 кал/см2)

На данный момент все почти так же, как и при анализе падающей энергии.

В таблице перечислены все возможные виды одежды, но если все ваше тело покрыто соответствующими СИЗ, все будет в порядке.

Просто убедитесь, что как только вы достигнете категории 3, вы поймете, что больше не можете носить лицевой щиток от дуговой вспышки… вам нужно идти в капюшон.

Что входит в комплект костюма для дуговой вспышки?

Теперь пришло время собрать комплект для дуговой вспышки!

Какие компоненты вам понадобятся?

Вы захотите максимально упростить задачу, поэтому я рекомендую использовать упрощенный подход, состоящий из двух частей.

Это даст вам комплект «на каждый день» с расчетной мощностью 12 кал/см2 и комплект «на один раз» с расчетной мощностью от 40 до 100 кал/см2 (в зависимости от того, насколько высок уровень вспышки дуги на вашем рабочем месте). ).

Начнем с набора 12 кал.

Это будет важнее, потому что вы будете использовать его в 90% случаев.

В комплект дуговой вспышки на 12 калибров входят:

• защитная маска для лица с защитой от дуги
• Балаклава с защитой от дуги
• Рубашка с длинными рукавами и брюки (или комбинезон) с защитой от дугового разряда
• резиновые изолирующие перчатки с кожаными протекторами
• каска класса Е
• защитные очки
• вкладыш для слухового прохода защита органов слуха
• кожаная обувь

Затем вам нужно будет выбрать комплект костюма «на один раз» 40 или 100 кал.

Комплект костюма для защиты от дугового разряда 40 кал включает (или 100 кал):

• капюшон костюма с защитой от дуги
• пиджак от дугостойкого костюма
• костюмные штаны с защитой от дугового разряда
• резиновые изолирующие перчатки с кожаными протекторами
• каска класса Е
• защитные очки
• вкладыш для слухового прохода защита органов слуха
• кожаная обувь

И все!

Теперь мы рассмотрим все различные типы средств защиты от дуговой вспышки и рассмотрим все, что вам нужно знать о каждом из них.

Что такое дугоустойчивая одежда?

Одежда с защитой от дуги состоит из одежды, закрывающей туловище, руки и ноги.

Одежда прошла испытания на соответствие стандарту ASTM F1506, и ей присвоено значение ATPV или EBT (в зависимости от того, что меньше)…

Это номинал дуги (в кал/см2).

Одежда, защищающая от дуги, является наиболее важной частью дугогасительного снаряжения электрика.

Выживаемость после ожогов значительно снижается по мере увеличения процента обожженного тела.

Эта одежда закрывает большую часть вашего тела, а это значит, что вы меньше обожжетесь, а ваши шансы на выживание намного выше.

Из чего сделана одежда для дуговой вспышки?

Одежда для защиты от дугового разряда изготавливается либо из ткани с изначально огнестойкими волокнами (такими как модакриловые волокна или арамидные волокна), либо из ткани без огнестойкости (например, из хлопка или смеси хлопка и нейлона), которая была химически обработана для придания огнезащитных свойств .

Преимущество использования изначально огнестойких волокон состоит в том, что огнестойкие свойства являются частью естественной конструкции волокон и не могут быть вымыты или изношены.

Как стирать одежду от дуговой вспышки?

Чтобы стирать одежду от вспышки дуги в домашних условиях, следуйте этим советам:

1. Стирайте одежду не реже одного раза в неделю, так как грязь, масло и другие загрязнения могут повлиять на огнезащитные свойства одежды.
2. Убедитесь, что все крючки и застежки на одежде закрыты (при стирке противодугового капюшона сначала снимите лицевой щиток и внутреннюю часть шлема).
3. Выберите температуру теплой воды, так как она лучше всего подходит для цветных сильно загрязненных вещей (не используйте горячую воду).
4. Используйте мягкое моющее средство (большинство обычных коммерческих моющих средств подходят для цветной одежды).
5. Выберите цикл «Деликатная или ручная стирка», чтобы уменьшить износ одежды, а также дополнительный цикл полоскания.
6. Сушка в стиральной машине при низкой температуре или сушка в горизонтальном положении (но не под прямыми солнечными лучами).

Не используйте отбеливатели или продукты, содержащие отбеливатели.

Не выжимайте одежду.

Не используйте утюг для очистки одежды от дуговой вспышки.

Рубашки для вспышки дуги

Рубашки для вспышки дуги бывают разных стилей и цветов, но в конечном итоге они должны выполнять одну задачу.

Эта задача заключается в защите туловища и рук человека (вплоть до запястий) от вспышки дуги.

Большинство рубашек с защитой от дуги имеют показатель дуги около 8 кал/см2.

Вот некоторые из них, на которые стоит обратить внимание:

mwg комфортная ткань 9,0 кал

Strata Arc Corporate 8,5 кал

pmmi c54 с длинным рукавом 8,0 кал

Штаны для защиты от дуги

Штаны для защиты от дуги предназначены для защиты ног рабочего.

Как правило, они имеют более высокий показатель дуги, чем соответствующая рубашка (обычно около 12 кал/см2)

Вот некоторые из них, которые мы рекомендуем:

мВт flexguard 8,5 кал

слои высокой четкости 9,9 кал

mwg парусина из утиной ткани 18 кал

Комбинезон с защитой от дуги

Поскольку комбинезон с защитой от дуги защищает тело от запястий до шеи и лодыжек, он является лучшим вариантом, чем комбинация рубашки и брюк.

Комбинезон с защитой от дуги обычно имеет более высокий рейтинг, чем комбинация рубашки и брюк, но может варьироваться от 8 кал/см2 до 25 кал/см2.

При покупке комбинезона для защиты от дугового разряда обратите внимание на следующие бренды:

Оберон встроенный передний 12 кал

комбинезон со стальной рукояткой 20 калибр

strata arc global 10 кал

Arc Flash Rain Gear

Иногда электромонтажные работы выполняются на улице, а погода не всегда благоприятна.

Здесь пригодится защита от дугового разряда.

Испытания дождевика на защиту от дугового разряда очень похожи на испытания одежды для защиты от дугового разряда, но также должны соответствовать требованиям спецификации ASTM F1891, которая требует, чтобы материал подвергался воздействию удвоенной дуги, чтобы исключить плавление или капание.

Защита от дугового разряда предназначена для защиты от непогоды, а также от опасности возникновения дугового разряда.

pmmi arc Extreme 9,2 кал

мВт штормовой щит 10 кал

strata hi-viz водонепроницаемый 24 кал.

Нижнее белье из хлопка и вспышки дуги

Часто возникает вопрос: «Что мне носить в качестве нижнего белья с одеждой для вспышки дуги?».

Самый практичный вариант – хлопок (с небольшим количеством эластичного материала).

Под прямым пламенем 100% хлопок сгорит, но главное, что он не расплавится.

Хлопчатобумажное нижнее белье под защитой от дугового разряда будет защищено от пламени и не загорится, а небольшое количество эластичного материала на поясе большинство экспертов считают незначительным.

Некоторые компании предлагают нижнее белье для защиты от дугового разряда, которое можно рассматривать как замену хлопковому нижнему белью.

контрольные днища pmmi 4.0 кал

трусы-боксеры skanwear arc 6.3 кал.

мВт flexsafe 4,3 кал

Защита головы, лица, шеи и подбородка

После того, как вы разобрались с одеждой для защиты от дугового разряда, пришло время защитить ваш самый важный актив…

Голову.

У вас действительно есть два варианта:

1. Дугозащитная маска для лица с балаклавой
2. Капюшон для защиты от дуги

Давайте посмотрим на каждую деталь.

Защитная маска для лица от вспышки дуги

Защитная маска для лица от дуги предназначена для защиты лица от лучистой тепловой энергии вспышки дуги, а также ваших глаз от ослепляющего света, возникающего во время инцидента.

Он не предназначен для защиты от снарядов (хотя в большинстве случаев защитит)…

Так что вам придется носить защитные очки внизу.

Защитные лицевые щитки с защитой от дуги необходимо носить с каской класса E и балаклавой с защитой от дуги, чтобы защитить остальную часть головы.

Насколько мне известно, это две самые надежные марки лицевых щитков на рынке…

Paulson и Oberon.

Полсон

оберон

Балаклава с защитой от дугового разряда

Балаклава с защитой от дугового разряда идет вместе с лицевым щитком и отвечает за защиту остальной части головы от вспышки дуги (той части, которую щиток не защищает).

Балаклава обычно изготавливается из ткани, аналогичной одежде, и по существу представляет собой лыжную маску с дуговым классом защиты.

Обычно балаклава рассчитана на 12 кал/см2, но я уверен, что вы можете найти и выше.

Проблема в том, что если вы соблюдаете отраслевые стандарты, то возможность носить защитную маску и балаклаву доступна только до 12 кал/см2…

После этого вам нужно пройти к капоту.

балаклава оберон 12 кал

балаклава skanwear 6,5 кал

Балаклава pmmi 12 кал

Капюшон для защиты от дуги

Капюшон для защиты от дуги представляет собой, по существу, ту же технологию, что и маска для лица и балаклава, но с одним ключевым отличием.

Вместо того, чтобы прижиматься к коже, колпак для защиты от дуги накинут на каску.

Это дает существенное преимущество комбинации маска-балаклава, так как дает вам воздушный зазор между капюшоном и головой (что улучшает защиту от жары).

Большинство вытяжек теперь оснащены системой вентиляции от дуги (так что не так уж и жарко).

Кроме того, по мере увеличения дугового разряда лицевые щитки новой конструкции не будут становиться все темнее и темнее (в более ранних моделях было невозможно видеть сквозь них при более высоких номинальных дуговых разрядах).

противодуговой колпак oberon 40 калибр

система вентиляции колпака

противодуговой колпак pmmi

Средства защиты органов слуха

Средства защиты органов слуха могут остаться незамеченными.

В нормальных условиях работы шум может не вызывать беспокойства, но в случае дугового разряда звук становится очень громким и может привести к повреждению.

Если существует вероятность воздействия вспышки дуги, вам необходимо иметь пару ушных вкладышей для защиты слуха.

Их можно безопасно носить под балаклавой или колпаком от дуговой вспышки, и хотя некоторые бренды могут расплавиться при прямом воздействии сильного тепла, они не расплавятся под защитным снаряжением (ну… если они расплавятся, у вас все равно будут другие проблемы).

Защита рук

Когда дело доходит до защиты рук электриков, вам следует уделять больше внимания опасности поражения электрическим током.

Перчатки с резиновой изоляцией и кожаными протекторами становятся основным источником защиты от поражения электрическим током (они защищают как от удара током, так и от вспышки дуги).

В некоторых случаях вам может потребоваться только защита от вспышки дуги, поэтому вы можете использовать перчатки с защитой от дуги для этих сценариев.

резиновая изолированная перчатка

кожаный протектор

Перчатка для дуговой вспышки bdg

Изолированные резиновые перчатки с кожаными протекторами

Электрические изолированные перчатки должны соответствовать требованиям ASTM D120, чтобы их можно было использовать для защиты от поражения электрическим током.

Кожаные протекторы должны быть надеты поверх резины (для защиты целостности резины), и эти перчатки должны соответствовать стандарту ASTM F696.

Кожаные протекторы обеспечивают достаточную защиту от опасности вспышки дуги.

Вот выдержка из стандартов:

«Если используются резиновые изолирующие перчатки с кожаными протекторами, дополнительные кожаные или дугостойкие перчатки не требуются. Комбинация резиновых изолирующих перчаток с кожаными протекторами удовлетворяет требованиям защиты от дугового разряда».

В первую очередь резиновые перчатки защищают вас от опасности поражения электрическим током, и существует несколько различных «классов перчаток» на выбор.

Каждый класс перчаток имеет диапазон напряжения, для которого они используются.

Большинство электриков, работающих с напряжением 480 или 600 вольт, будут использовать перчатки класса 0 (которые хороши до 1000 вольт).

Для других уровней напряжения вы можете обратиться к этой таблице, чтобы определить, какой класс перчаток требуется.

Как вы проверяете перчатки с резиновой изоляцией?

Изолирующее оборудование необходимо проверять на наличие повреждений каждый день перед использованием следующим методом:

1. Снимите кожаный протектор с резиновой изолирующей перчатки.
2. Осмотрите кожаный протектор на наличие отверстий, разрывов или разрывов, трещин и признаков химического износа (примечание: при обнаружении каких-либо недостатков снимите кожаный протектор с эксплуатации).
3. Выверните резиновую диэлектрическую перчатку наизнанку.
4. Улавливайте воздух в перчатке, вращая перчатку из валика (закрученная часть манжеты).
5. «Вытащите» пальцы и визуально осмотрите пальцы, ладонь, запястье и манжету на наличие отверстий, порезов или надрывов, трещин и признаков химического износа (примечание: при обнаружении каких-либо дефектов снимите резиновую изолирующую перчатку с эксплуатации).
6. Выверните резиновую изоляционную перчатку на лицевую сторону и повторите шаги 4 и 5.

Проверка перчаток с резиновой изоляцией должна проводиться перед первым выпуском и каждые 6 месяцев после этого (в соответствии с рекомендациями ASTM F495).

Защита для ног

При выборе обуви для электриков необходимо учитывать два момента.

Во-первых, выдержат ли они дуговую вспышку?

И, во-вторых, обеспечивают ли они диэлектрическую защиту? Что означает… помогут ли они защитить вас от удара током?

Несмотря на то, что вы никогда не можете рассматривать свои ботинки как основной источник защиты от опасности поражения электрическим током, хорошая пара диэлектрических ботинок (или туфель) может обеспечить некоторую дополнительную защиту.

(Ваши резиновые перчатки на первом месте)

В случае дуговой вспышки действительно нет ничего лучше кожаных ботинок.

Кожа отлично защищает от тепловой энергии, и в большинстве случаев ваши ноги находятся достаточно далеко от источника энергии, чтобы не подвергать их воздействию всей силы дуговой вспышки.

Диэлектрические кожаные сапоги идеально подходят для электрика.



Заключение

Я надеюсь, что эта статья помогла объяснить СИЗ для защиты от дугового разряда. Если да, то какой раздел помог вам больше всего? Знаете ли вы кого-нибудь еще, кому был бы полезен этот блог? Используйте кнопки «Поделиться» ниже, чтобы поделиться контентом.

Если у вас есть какие-либо вопросы или комментарии, вы всегда можете связаться со мной по адресу [email protected].

Электрозащитные средства в электроустановках до 1000 В

При работе в электроустановках обязательно использование средств защиты, исключающих поражение электрическим током. Они делятся на основные и дополнительные. Первые способны выдерживать длительное воздействие рабочего напряжения, поэтому их можно использовать во время работы, не отключая оборудование от сети. Что касается дополнительных средств, то они не способны на 100 % защитить человека от поражения электрическим током, поэтому применяются одновременно с основными. В этой статье мы рассмотрим, какие средства электрозащиты бывают в электроустановках до 1000 В и какие требования к ним предъявляются.

• Основной
• Дополнительный

Основной

Чтобы сделать информацию более доступной, мы сразу приведем перечень электрозащитных устройств, применяемых в установках до 1 кВ, и расскажем, для чего используется каждое устройство. Итак, в основной комплект входят:

1. Перчатки резиновые диэлектрические. Берегите руки от поражения электрическим током. Важное требование – перед применением обязательно проверить герметичность перчаток.
2. Изоляционные стержни. Применяются для установки и снятия предохранителей, а также для монтажа переносного заземления в электроустановках (ЭУ) и освобождения пострадавшего при поражении электрическим током.
3. Индикаторы напряжения. Используется для определения наличия напряжения на токоведущих частях.
4. Ручные инструменты с пластиковыми ручками. Применяется непосредственно для подключения и ремонта электроустановок напряжением до 380 Вольт. О том, какой набор инструментов должен быть у электрика, мы рассказали в соответствующей статье.
5. Изолирующие клещи. С их помощью устанавливают трубчатые предохранители, а также снимают изолирующие прокладки, защитные панели и т.п.
6. Электрические клещи позволяют измерять ток, напряжение и сопротивление в цепи. О том, как пользоваться токоизмерительными клещами, мы рассказывали в соответствующей статье.

Обращаем ваше внимание на то, что данные устройства предназначены для использования в помещении и на улице в сухую погоду. Для работы в сырую погоду необходимо использовать специально предназначенные для этого инструменты.

Это все основные электрозащитные средства, применяемые в электроустановках напряжением до 1000 В. Как видите, список первичных устройств невелик. Теперь рассмотрим, что входит в набор дополнительных функций безопасности.

Дополнительный

При работах в электроустановках до 1 кВ достаточно использовать не менее одного дополнительного защитного устройства. В перечень входят следующие позиции:

• Диэлектрические сапоги, галоши и боты. Первые два инструмента можно использовать только при работе в электроустановках до 1000 Вольт, в ботах допускается работа при любом напряжении. Эти электрозащитные средства нужны для того, чтобы изолировать рабочего от основания, на котором он стоит.
• Диэлектрические коврики и дорожки. Цель аналогична предыдущей версии; его можно использовать в закрытых источниках питания любого напряжения.
• Изоляционные стойки. Не допускайте прямого контакта человека с полом. При напряжении менее 1 кВ допускается применение стоек электрозащиты без фарфоровых изоляторов.
• Изолирующие колпаки, крышки и прокладки. Они обеспечивают защиту от поражения электрическим током и предотвращают короткое замыкание. Пример использования показан на картинке:
• Штанги для выравнивания и передачи потенциала. Применяются соответственно для передачи потенциала ВЛ на рабочее место электромонтера, а также для выравнивания потенциалов между комплектом индивидуального экранирования и крупногабаритными устройствами, у которых величина потенциала непостоянна.
