Что такое конденсатор и как он устроен

Конденсатор — это пассивный электронный компонент, способный накапливать и хранить электрический заряд. Простейший конденсатор состоит из двух проводящих пластин (обкладок), разделенных диэлектриком.

Основные части конденсатора:

• Обкладки — проводящие пластины, между которыми создается электрическое поле
• Диэлектрик — изолирующий материал между обкладками
• Выводы — для подключения к электрической цепи
• Корпус — защищает внутренние части (у некоторых типов)

При подаче напряжения на обкладки конденсатора между ними возникает электрическое поле и накапливается заряд. Чем больше площадь обкладок и чем тоньше слой диэлектрика, тем выше емкость конденсатора.

Основные виды конденсаторов

Существует множество разновидностей конденсаторов, которые различаются по конструкции и применяемым материалам. Рассмотрим наиболее распространенные типы:

Керамические конденсаторы

Используют керамику в качестве диэлектрика. Отличаются компактностью, низкой стоимостью, широким диапазоном емкостей. Применяются в высокочастотных цепях.

Электролитические конденсаторы

Имеют жидкий или гелевый электролит. Обладают высокой удельной емкостью. Бывают алюминиевые и танталовые. Используются для фильтрации и сглаживания пульсаций в источниках питания.

Пленочные конденсаторы

В качестве диэлектрика применяется полимерная пленка. Отличаются высокой стабильностью характеристик и надежностью. Используются в прецизионных схемах и силовой электронике.

Бумажные конденсаторы

Диэлектрик — бумага, пропитанная изолирующим составом. Дешевы, но имеют большие габариты. Применяются в силовых цепях переменного тока.

Характеристики конденсаторов

При выборе конденсатора необходимо учитывать следующие основные параметры:

• Емкость — способность накапливать электрический заряд
• Рабочее напряжение — максимально допустимое напряжение
• Температурный коэффициент емкости
• Тангенс угла диэлектрических потерь
• Ток утечки
• Габариты и тип корпуса

Выбор параметров зависит от конкретного применения конденсатора в схеме.

Применение конденсаторов в электронике

Конденсаторы широко используются в различных электронных устройствах и системах:

• Фильтрация помех и пульсаций в источниках питания
• Разделение постоянной и переменной составляющих сигнала
• Накопление энергии в импульсных схемах
• Частотная коррекция в усилителях
• Создание колебательных контуров
• Сдвиг фазы в электродвигателях

Правильный выбор типа и параметров конденсатора критически важен для надежной работы электронных устройств.

Как выбрать подходящий конденсатор

При подборе конденсатора для конкретной схемы необходимо учитывать следующие факторы:

1. Требуемую емкость и допустимый разброс
2. Максимальное рабочее напряжение
3. Диапазон рабочих температур
4. Частотный диапазон работы схемы
5. Допустимые габариты и тип монтажа
6. Стоимость и доступность компонента

Для ответственных применений рекомендуется выбирать конденсаторы с запасом по напряжению и емкости. Также важно учитывать особенности конкретных типов конденсаторов.

Маркировка конденсаторов

На корпусе конденсатора обычно указывается следующая информация:

• Номинальная емкость
• Допустимое отклонение емкости
• Максимальное рабочее напряжение
• Полярность (для полярных конденсаторов)
• Температурный коэффициент (для керамических)

Емкость может быть указана напрямую или закодирована. Для расшифровки кодов существуют специальные таблицы. При подборе замены важно правильно определить все параметры конденсатора по маркировке.

Неисправности конденсаторов

Основные виды отказов конденсаторов:

• Пробой диэлектрика из-за превышения напряжения
• Обрыв внутренних соединений
• Изменение емкости за допустимые пределы
• Увеличение тока утечки
• Вздутие или разгерметизация корпуса

Для диагностики неисправностей используют измерители емкости и специальные тестеры. При выходе параметров за допуски конденсатор подлежит замене.

Современные тенденции в технологии конденсаторов

Основные направления развития конденсаторов:

• Увеличение удельной емкости
• Повышение рабочих напряжений
• Улучшение частотных характеристик
• Миниатюризация
• Снижение паразитных параметров
• Повышение надежности и срока службы

Активно развиваются технологии суперконденсаторов, способных запасать большое количество энергии. Они находят применение в альтернативной энергетике и электротранспорте.

Виды электрических конденсаторов и их назначение

В этом материале мы очень подробно поговорим про конденсаторы, расскажем, зачем они нужны, каких видов бывают и многое другое. По своей сути это довольно простое устройство, но при этом сегодня без них трудно представить наш мир: конденсаторы встречаются повсеместно. В этой статье не будет схем и подробного разбора, а также глубокой теории — все это интересно лишь узкому кругу специалистов. Тут мы попробуем простым языком и не слишком длинно рассказать все, что нужно знать про конденсаторы.

Что такое и зачем нужен

Электрический конденсатор это двухполюсник который применяется для накопления заряда и его последующей отдачи. Каждый конденсатор имеет определенную емкость, разумеется, ничего общего с емкостью аккумуляторов она не имеет. Если говорить про электронные схемы, то конденсатор является вторым по распространенности после резисторов. Конденсаторы бывают постоянной или переменной емкости, бывают разных типов и из разных материалов, но об этом мы еще поговорим ниже.

То есть, основная задача конденсатора это сперва накапливать электроэнергию, после чего отдавать её. Также стоит отметить, что конденсаторы относят к пассивным электронным компонентам.

Конденсаторы выполняют сразу ряд задач, благодаря чему они и используются так широко. Например, поддержание разницы потенциалов. Есть электронные компоненты, которые крайне чувствительны к падению напряжения, некоторые из них просто прекратят работу, либо перезапустятся, что крайне нежелательно во многих случаях. Если просадка напряжения происходит на короткий промежуток времени, то её компенсирует конденсатор, отдав накопленную энергию. Он не может заменить источник бесперебойного питания, емкость конденсатора значительно меньше, впрочем, тут есть разные варианты. Также конденсаторы выполняют роль фильтра низких и высоких частот. Кстати, не стоит думать, что типичный конденсатор это маленькое устройство, которое видели большинство людей. Они бывают очень большими и весят десятки, а то и сотни килограмм.

Характеристики конденсатора

Вне зависимости от типа и устройства, у каждого конденсатора есть набор характеристик. По своей сути это очень простые устройства, поэтому и параметров у них довольно мало. Стоит отметить, что есть не только обычные характеристики, но и так называемые паразитные, которые оказывают негативное влияние на их работу. Когда конденсатор подбирают под конкретную сферу использования, учитывают все характеристики. В рамках этой статьи мы поговорим только про основные, а такие как тангенс угла диэлектрических потерь или диэлектрическую абсорбцию рассматривать не будем. Напоминаем, что в нашей статье мы стараемся говорить простыми словами и коротко.

Емкость конденсатора

Емкость является главным параметром конденсатора, тут можно увидеть аналогию с аккумуляторами, правда единица измерения тут другая и называется фарад, ампер-часы тут не используются. Кстати, один фарад (фарадей) это примерно 26,8 А*ч. Емкость большинства конденсаторов измеряется в микрофарадах или пикофарадах. Впрочем, есть отдельные конденсаторы, которые имеют емкость в десятки фарад, то есть, этот показатель у них в десятки раз больше, чем у обычных аккумуляторов. Правда, такие конденсаторы имеют ограниченную сферу применения и зачастую изготавливаются под заказ, под конкретное оборудование, где требуется такая емкость.

Если нужно большая емкость, то здесь могут соединить параллельно несколько конденсаторов. Тут есть нюансы, которые мы рассматривать не будем, но этот способ используется довольно часто. Также к емкости можно отнести удельную емкость. Это отношение собственно емкости к массе или объему конденсатору, такой же показатель есть и у аккумуляторов. Максимальная удельная емкость есть у тех конденсаторов, которые имеют минимальную толщину диэлектрика, но для таких повышается вероятность пробоя, что является проблемой. Про пробой мы еще поговорим ниже.

Номинальное напряжение

Стандартный показатель для всех электрических устройств. В случае конденсатора номинальное напряжение это максимально допустимое значение. В указанных пределах конденсатор будет работать нормально и сохранит свою работоспособность. Если же напряжение будет выше, то конденсатор может выйти из строя. Вероятность этого зависит от уровня превышения, а также времени. Но сама по себе эта характеристика достаточно простая, тут выбирают исходя из фактического напряжения, которое будет проходить через конденсатор, возможно делают это с небольшим запасом.

Вероятность взрыва

Да, есть и такой параметр, так как вероятность взрыва конденсатора не такая уж и маленькая, это вообще достаточно распространенное явление. О причинах можно рассказывать долго, но главной является повышенная температура, из-за которой происходит перегрев конденсатора и его взрыв. Но не стоит думать, что это именно опасный взрыв, нет, все не так. В современных конденсаторах устанавливают предохранительный клапан (актуально для устройств с большой емкости), либо делаю специальную верхнюю крышку, в небольших моделях.

В компьютерах да и вообще в быту можно увидеть последний вариант. Многие видели вздутую верхнюю крышку конденсатора. Это не говорит о том, что он уже вышел из строя, но говорит о том, что скоро это произойдет. Ну а если крышка разорвана, то конденсатор нужно менять.

В старых моделях подобное было не предусмотрено, поэтому при взрыве от них могли отлетать осколки. И скорость их была такая, что они могли представлять опасность для здоровья человека. Убить не могли (если говорить про небольшие конденсаторы), но нанести травмы — вполне. Также стоит отметить, что есть разные типы конденсаторов и в них вероятность взрыва, как и его опасность — разная. Например, есть танталовые конденсаторы, которые состоят из тантала и двуокиси марганца. И эти два вещества, перемешанные вместе, при определенных условиях инициируют химическую реакцию, что приводит к взрыву конденсатора. Но, повторимся, современные устройства, которые широко используются в быту и т.д. не представляют опасности.

Это основные характеристики конденсаторов, как мы писали выше, про дополнительные и второстепенные в рамках данной статьи мы рассказывать не будем. Далее поговорим о различных видах конденсаторов, которые сегодня применяются наиболее широко. Про совсем специфические, которые применяются весьма ограниченно, мы рассказывать не будем.

Виды конденсаторов

Конструкция конденсатора может быть разной, как и материалы из которого он изготовлен. Разумеется, от этого зависят и его свойства с характеристиками, поэтому и существуют разные виды. В простейшем виде конденсатор представляет собой два электрода (называются обкладками), которые имеют форму пластин. Они разделены диэлектриком, на практике слоев диэлектрика может быть много, да и сами электроды могут быть многослойными или в виде лент. Современные конденсаторы довольно сильно отличаются от самых первых, не только по своей конструкции, но и по используемым в них материалам.

Металлобумажные

Металлобумажные конденсаторы являются разновидностью бумажных. В них в качестве диэлектрика выступает бумага. Но не обычная, а специальная, предназначенная именно для конденсаторов. Обкладки делают из фольги. Этот вид используется в цепях как высокой, так и низкой частоты. Главный минус бумажного конденсатора это его низкая прочность, поэтому сегодня они хоть и не вышли из употребления, но используются все реже. А вот металлобумажный является его более продвинутой разновидностью. Тут вместо фольг напыляют металл на бумажный диэлектрик и все это помещено в механический корпус, который предотвращает случайное повреждение всей конструкции. У металлобумажных конденсаторов неплохая удельная емкость, они герметичные, при этом они недорогие и довольно универсальные. Используются они довольно широко, хотя и не повсеместно, свои минусы у них есть.

Керамические

Выглядят как керамические круги на металлических ножках, либо имеют форму похожую на круг, подобные конденсаторы видели многие. Могут быть как в виде одной пластины, так и целой пачки. Электроды, которые из металла, напыляют на керамические пластины и крепят с выводами конденсатора. Свойства этого типа напрямую зависят от вида керамики, которая используются. Главное различие это электрическая проницаемость, которая может варьироваться в очень большом диапазоне. Основная особенность керамических конденсаторов это высокая емкость при небольшом размере, при этом они способы работать с любой поляризацией и не обладают высокими утечками. Из-за компактности их часто применяют в небольших устройствах. Цена на керамические конденсаторы выше, чем на большинство других типов.

Электролитические

Здесь в качестве диэлектрика выступает оксид металла, который образовывается электрохимическим способом на одной обложке, которая сделана из того же металла. В качестве второй обложки выступает электролит (отсюда и название), который может быть как жидким, так и сухим. Подавляющее большинство электролитических конденсаторов являются поляризованными, поэтому они могут работать исключительно с соблюдением полярности. Если она перепутана, то это вызовет химическую реакцию, которая необратима, то есть, конденсатор выйдет из строя. Более того, в ходе этого процесса начнет выделяться газ, а это может привести уже к взрыву. Впрочем, как мы писали выше, в современных устройствах в конструкции предусмотрена такая вероятность и в низ газ просто выйдет без особых последствий. Но сам конденсатор придется менять. Разновидностью этого типа являются ионисторы, которые также могут называть «суперконденсаторы» — их емкость может быть несколько тысяч фарад. Электролитические конденсаторы в свою очередь разделяются на несколько подтипов о которых мы расскажем ниже.

Танталовые

Танталовые конденсаторы это одна из разновидностей электролитических. Название от того, что электрод сделан из тантала. Именно про них мы уже упоминали выше, когда рассказывали про взрывоопасность конденсаторов. В любом случае, это их недостаток, но вместе с тем у них есть и ряд достоинств: они устойчивы к внешним воздействиям, ток утечки у них низкий, размер очень компактный из-за высокой удельной емкости. Именно это объясняет использование танталовых конденсаторов не смотря на их потенциальную опасность. Но, повторимся, современные не являются опасными.

Алюминиевые

Алюминиевые электролитические конденсаторы имеют довольно большую емкость, но нормально работать могут только на малых частотах, что ограничивает сферу их применения. Для положительного электрода здесь используют алюминий, а в качестве диэлектрика выступает триоксид алюминия. Это еще одна разновидность электролитических конденсаторов, о которых мы рассказывали выше. У них высокое соотношение емкости и к размеру, это довольно распространенный тип сегодня.

Пленочные

Этот вид также можно отнести к современным, в качестве диэлектрика тут выступает пленка из различных видов пластика, отсюда и название. Электроды либо напыляют на пленку (более дорогой способ производства), либо делают в виде фольги, которая спрессовывается с пленкой. Применяются довольно широко, у них есть как свои плюсы, так и минусы, которые в большей степени зависят от типа пластика. Например, если это полистирол, то максимальная температура эксплуатации не может превышать +70 градусов по Цельсию, тогда как другие виды пластика способны выдерживать до +120-130 градусов. Некоторые типы устойчивы к пробою и имеют другие свойства. В целом же пленочные конденсаторы характеризуются низким током утечки, но имеют они небольшую емкость по сравнению с другими типами конденсаторов. Тем не менее, некоторые их свойства делают пленочные конденсаторы весьма распространенными в некоторых областях.

Это наиболее распространенные типы конденсаторов, хотя есть и другие. Например, полимерные, которые сегодня постепенно вытесняют электролитические. Или воздушные, где диэлектриком является воздух, но сегодня они применяются очень редко.

Классификация конденсаторов

Разумеется, конденсаторы классифицируются не только по видам, которые обусловлены используемыми материалами и особенностями конструкции, но и по другим параметрам. Про это можно рассказывать очень долго, но в рамках этой статье мы коротко расскажем про другие способы классификации. Это имеет прямое отношение к выбору подходящего варианта. Хотя в этом материале мы и не рассказываем, как выбрать конденсатор, но, тем не менее, после прочтения этой статьи определенные выводы вы сделаете. Ну а если уж мы коснулись вопроса выбора, то в подавляющем большинстве случаев такого вопроса вообще нет. Просто потому, что взамен вышедшего из строя конденсатора нужно просто купить аналогичный и ничего выдумывать тут не нужно. Но вернемся к их классификации.

Конденсаторы классифицируют по изменению емкости, где выделяют постоянной и переменной емкости. Первые никак не меняют этот показатель, вторые меняют его при воздействии различных факторов, например, температуры. Конденсаторы переменной емкости также разделяют на нелинейные и подстроечные. Конденсаторы иногда разделяют по назначению, хотя эта классификация фактически не используется и значения не имеет. Но их можно разделить на две группы: общего и специального назначения. Первая предназначена для широкого применения, вторая для использования в особых условиях эксплуатации. Специальные конденсаторы зачастую разрабатывают и производят под заказ, хотя и здесь есть серийные изделия.

Конденсаторы классифицируют также по типу монтажа, где выделяют навесные, с защелкивающимися выводами, винтовыми выводами и для печатной установки. Способ монтажа зависит от устройства, где будет использоваться конденсатор. Например, если это винтовой вывод, то здесь предусмотрена резьба для соединения, подобные конденсаторы используют с радиаторами. Также их разделяют по способу защиты, это не то, о чем мы писали выше, когда рассказывали про взрывоопасность, это про условия эксплуатации. Тут есть незащищенные конденсаторы, которые предназначены для обычных условий, есть защищенные, которые не боятся высокой влажности. Они могут быть неизолированными или изолированными, также отдельно выделяют уплотненные, корпус которых заполнен разными материалами, а также герметичные, которые, соответственно, полностью герметичны. Также их разделяют по форме, но она в большей степени зависит от вида. Впрочем, некоторые виды конденсаторов могут быть любой формы, чаще всего используется цилиндрическая или плоская, но есть и сферические.

Это основная информация, которую нужно знать про конденсаторы. Конечно, мы про многое не рассказали, но если попытаться написать про все, статья будет очень длинной. Хотя сам по себе конденсатор это довольно простое устройство, но с их фактическим использованием связано очень много нюансов, рассказать про которые в одной статье попросту невозможно. Ну а если вы хотели найти здесь ответ на вопрос, какой конденсатор выбрать взамен вышедшего из строя, то он очень простой. Просто покупайте аналогичный по форме, виду, характеристикам. Это не тот случай, когда нужно что-то изобретать, особенно в том случае, если вы мало что в этом понимаете. Подключение конденсатора не является очень сложной задачей, хотя тут есть моменты, которые нужно знать. Но об этом поговорим в другой статье.

Реферат на тему: Конденсаторы

Содержание:

1. Введение
2. Конструкция конденсатора
3. Конденсаторы делятся на различные типы:
4. Применение конденсаторов:
5. Заключение
6. Список литературы

Тип работы:	Реферат
Дата добавления:	21. 01.2020

• Данный тип работы не является научным трудом, не является готовой выпускной квалификационной работой!
• Данный тип работы представляет собой готовый результат обработки, структурирования и форматирования собранной информации, предназначенной для использования в качестве источника материала для самостоятельной подготовки учебной работы.

Если вам тяжело разобраться в данной теме напишите мне в whatsapp разберём вашу тему, согласуем сроки и я вам помогу!



Если вы хотите научиться сами правильно выполнять и писать рефераты по любым предметам, то на странице «что такое реферат и как его сделать» я подробно написала.

Введение

Конденсаторы являются незаменимым элементом любой электронной схемы, от самой простой до самой сложной. Трудно представить себе какую-либо электронную схему, в которой не используются конденсаторы. За два с половиной столетия своего существования они значительно изменили свой облик. Некоторые конденсаторы стоят не более рубля, но их производство составляет миллиарды долларов в мировом масштабе.

Конструкция конденсатора

В настоящее время существует множество типов и разновидностей конденсаторов. Но по своей сути все они повторяют самый простой конденсатор, который состоит из двух металлических пластин, изолированных друг от друга.

Пластины обычно называют оболочками, а изоляционный слой — диэлектриком.

Миниатюризация является основным направлением в совершенствовании конструкции конденсаторов, так как от нее зависит дальнейшая миниатюризация интегральных схем. Основная классификация конденсаторов основана на типе диэлектрика в конденсаторе. Тип диэлектрика определяет основные электрические параметры конденсаторов: Сопротивление изоляции, стабильность емкости, уровень потерь и др.

Конденсаторы делятся на различные типы:

В зависимости от типа диэлектрической проницаемости:

• Вакуумные конденсаторы (крышки без диэлектрика находятся в вакууме).
• Конденсаторы с газообразным диэлектриком.
• Конденсаторы с жидким диэлектриком.
• Конденсаторы с твердым неорганическим диэлектриком: стекло (стеклянная эмаль, стеклокерамика, стеклянная пленка), слюда, керамика, тонкая неорганическая пленка.
• Конденсаторы с твердым органическим диэлектриком: бумажный, бумажно-металлический, пленочный, комбинированный — бумажно-пленочный, тонкопленочный из органических синтетических пленок.
• Электролитические и оксидные полупроводниковые конденсаторы. Эти конденсаторы отличаются от всех других типов, главным образом, своей высокой удельной мощностью. В качестве диэлектрика используется оксидная пленка на металлическом аноде. Вторым покрытием (катодом) является либо электролит (для электролитических конденсаторов), либо полупроводниковый слой (для оксидных полупроводниковых конденсаторов), который осаждается непосредственно на оксидный слой. В зависимости от типа конденсатора анод состоит из алюминиевой, ниобиевой или танталовой фольги или спеченного порошка.
• Твердотельные конденсаторы — Вместо традиционного жидкого электролита используется специальный проводящий органический полимер или полимеризованный органический полупроводник. Время наработки на отказ ~50000 часов при 85°C. ЭПС ниже, чем у жидкого электролита и слабо зависит от температуры. Они не лопаются.

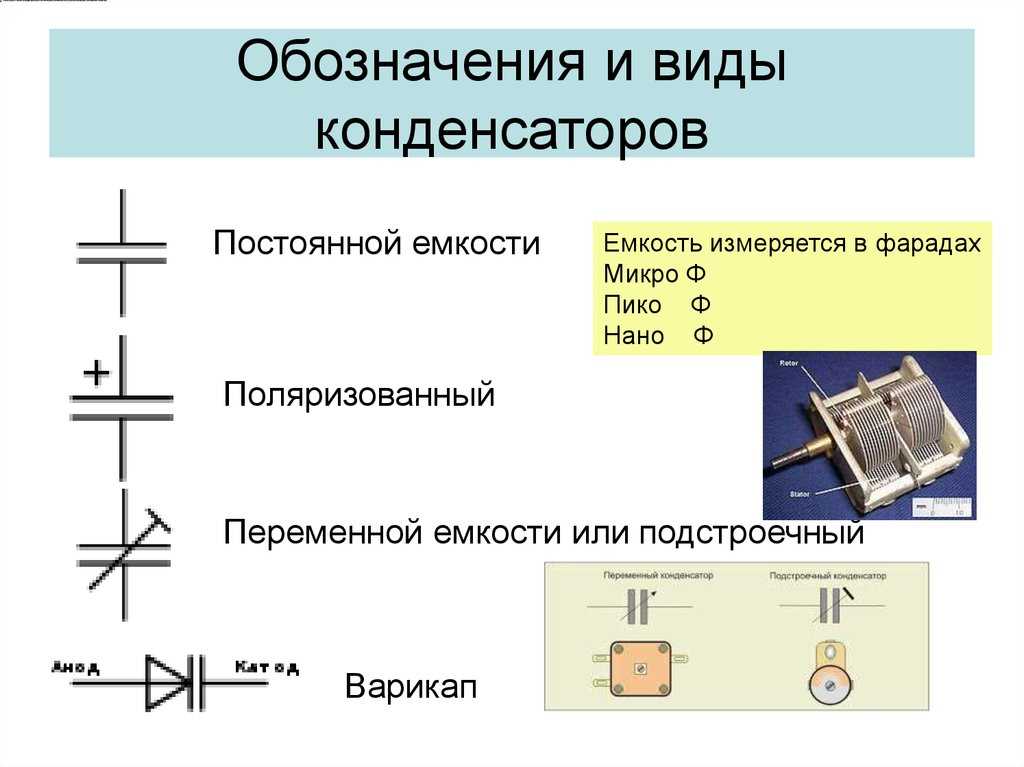

Кроме того, конденсаторы отличаются своей способностью изменять емкость:

Постоянные конденсаторы — базовый класс конденсаторов, которые не изменяют свою емкость (кроме как в течение срока службы).

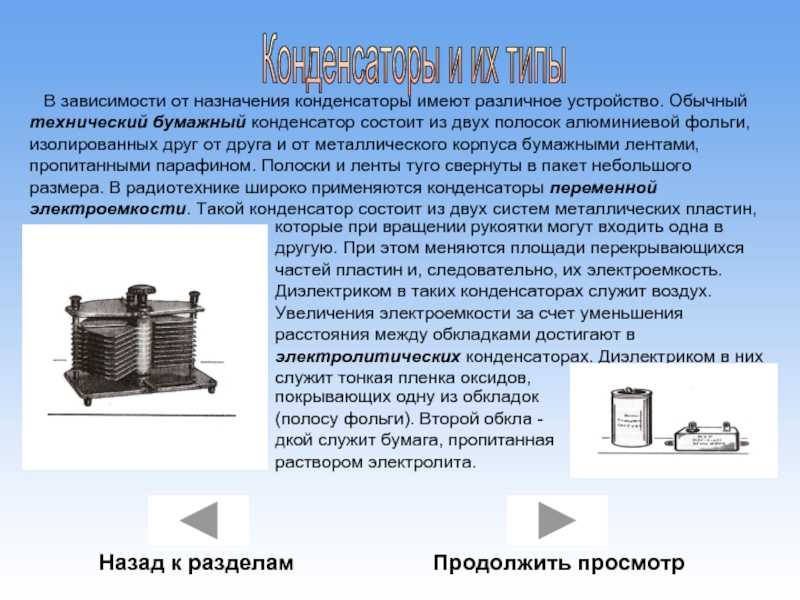

• Конденсаторы переменные — конденсаторы, емкость которых может изменяться во время работы оборудования. Емкость может управляться механически, электрическим напряжением (вариконы, варикапы) и температурой (тепловые конденсаторы). Они используются, например, в радиоприемниках для настройки частоты колебательных цепей.
• Подстроечные конденсаторы — конденсаторы, емкость которых изменяется во время однократной или периодической балансировки и не изменяется во время работы устройства. Они используются для балансировки и выравнивания исходного емкостного сопротивления непрерывных цепей, для периодической балансировки цепей, требующих лишь небольшого изменения емкости.

В зависимости от назначения конденсаторы можно разделить на конденсаторы общего и специального назначения. Конденсаторы общего назначения используются практически во всех типах и классах оборудования. Традиционно к ним относятся наиболее распространенные низковольтные конденсаторы, к которым не предъявляются особые требования.

Все остальные конденсаторы являются специальными конденсаторами. К ним относятся конденсаторы высокого напряжения, импульсные конденсаторы, помехоподавляющие конденсаторы, дозирующие конденсаторы, включающие конденсаторы и другие конденсаторы.

Конденсаторы также классифицируются по форме обмоток: плоские, цилиндрические, сферические и другие.

Название	Ёмкость	Электрическое поле	Схема
Плоский конденсатор
Цилиндрический конденсатор
Сферический конденсатор
Сфера

Применение конденсаторов:

• Конденсаторы используются практически во всех областях электротехники.
• Конденсаторы используются (наряду с индукторами и/или резисторами) для построения различных схем с частотно-зависимыми характеристиками, такими как фильтры, цепи обратной связи, резонансные цепи и т.д.
• При быстром разряде конденсатора может быть генерирован мощный импульс, например, в фотовспышках, электромагнитных ускорителях, импульсных лазерах с оптической накачкой, генераторах Маркса (ГИН; ГИТ), генераторах Коккрофт-Уолтона и т.д.
• Поскольку конденсатор способен хранить заряд в течение длительного времени, его можно использовать в качестве запоминающего элемента или накопителя электрической энергии.
• В промышленной электротехнике конденсаторы используются для коррекции коэффициента мощности и в фильтрах гармоник.
• Конденсаторы способны накапливать высокий заряд и генерировать высокое напряжение на катушках, которое используется для различных целей, например, для ускорения заряженных частиц или для генерирования кратковременных сильных электрических разрядов (см. генератор Ван де Граафф).
• Измерительный преобразователь (ИП) малых перемещений: небольшое изменение расстояния между электродами оказывает значительное влияние на емкость конденсатора.
• Влажность, древесина (изменение диэлектрического состава приводит к изменению емкости).
• В защитных и релейных цепях используются конденсаторы для реализации некоторой логики защиты. В частности, в схеме повторного включения конденсатор обеспечивает необходимую разнообразную защиту.
• Счетчик уровня жидкости. Непроводящая жидкость заполняет пространство между обмотками конденсатора, и емкость конденсатора изменяется в зависимости от уровня заполнения.
• Конденсатор фазового сдвига. Этот конденсатор необходим для пуска, а иногда и для работы однофазных асинхронных двигателей. Он также может использоваться для запуска и работы трехфазных асинхронных двигателей, когда питание осуществляется от однофазного напряжения.
• Аккумуляторы для электрической энергии. В этом случае разрядное напряжение и ток на катушках конденсатора должны быть достаточно постоянными. При этом сам разряд должен быть значительно длиннее. В настоящее время мы видим экспериментальные разработки электромобилей и гибридов, использующих конденсаторы. Существуют также некоторые модели трамваев, которые используют конденсаторы для питания тяговых электродвигателей при движении в обесточенных зонах.

Заключение

Во время работы над эссе я познакомился с такими устройствами, как конденсаторы, их устройства и разновидности, применение.

Список литературы

1. Справочник по электротехническим материалам. Том 3. Л. «Энергия», 1989.
2. Конденсатор, электрический // Энциклопедический словарь Брокгауза и Ефрона: В 86 томах (82 т. и 4 доп.). — СПб., 1891—1908.
3. Учебник физики для средних специальных учебных заведений. Авторы: Л. С. Жданов, Г. Л. Жданов.

Определение, схема, работа, использование [PDF]

В этом посте вы узнаете , что такое конденсатор? Его определение , схема, работа, технические характеристики, применение, цветовая маркировка емкости и типы конденсаторов с картинками .

Вы также можете загрузить PDF-файл этой статьи в конце.

Конденсаторы и типы

Конденсаторы Электрический или электронный компонент, сохраняющий электрические заряды. По сути, конденсатор состоит из двух параллельных пластин из проводящих материалов и диэлектрического материала (воздух, слюда, бумага, пластик и т. д.), помещенного между ними, как показано на рисунке.

Конденсатор

Характеристики конденсаторов

Характеристики конденсаторов:

1. Значение емкости
2. Номинальное напряжение
3. Температурный коэффициент
4. Диапазон частот
5. Диэлектрическая проницаемость
6. Диэлектрическая прочность
7. Коэффициент мощности

1. Значение емкости

Стоимость конденсатора измеряется с точки зрения значения его емкости и выражается в фарадах, микрофарадах и нанофарадах.

2. Номинальное напряжение

Номинальное напряжение — это рабочее напряжение конденсатора, измеряемое в вольтах.

3. Температурный коэффициент

Температурный коэффициент представляет собой стабильность значения емкости при изменении температуры. Выражается в ppm/°c.

4. Диапазон частот

Диапазон частот — это максимальная частота, до которой конденсатор может безопасно работать.

5. Диэлектрическая проницаемость

Диэлектрическая проницаемость — это свойство диэлектрика, влияющее на значение емкости. Его можно определить как отношение емкости.

6. Диэлектрическая прочность

Диэлектрическая прочность – это способность конденсатора выдерживать напряжение на единицу толщины диэлектрического материала без пробоя. Измеряется в кВ/мм или кВ/см. Это зависит от толщины диэлектрика, температуры и частоты питания.

7. Коэффициент мощности

Коэффициент мощности показывает минимальные потери в конденсаторе. Он указывает долю входной мощности, рассеиваемой в виде тепловых потерь в конденсаторе. Снижение коэффициента мощности лучше будет качество конденсатора.

Обратная величина коэффициента мощности является добротностью (Q) конденсатора. Если коэффициент мощности равен 0,001, то добротность (Q) равна 1000. Таким образом, чем выше, тем лучше качество конденсатора.

Читайте также: Типы резисторов и их обозначения.

Типы конденсаторов

Ниже приведены три различных типа конденсаторов:

1. Фиксированные конденсаторы
2. Слюдяные конденсаторы
3. Керамические конденсаторы
4. Бумажные конденсаторы
5. Пластиковые конденсаторы
6. Электролитические конденсаторы
7. Пленочные конденсаторы
8. Регулируемые конденсаторы
9. Переменные конденсаторы

1. Фиксированные конденсаторы

Конденсаторы с фиксированным значением емкости называются фиксированными конденсаторами.

Конденсаторы постоянной емкости Символ

Пример: Слюдяной конденсатор, бумажный конденсатор, пластиковый конденсатор и т. д.

Конденсатор постоянной емкости Пример 2

Различные конденсаторы постоянной емкости показаны на рисунке. В зависимости от используемого диэлектрического материала постоянные конденсаторы подразделяются на:

1. Слюдяные конденсаторы
2. Керамические конденсаторы
3. Бумажные конденсаторы
4. Пластиковые конденсаторы
5. Электролитические конденсаторы
6. Пленочные конденсаторы

901 16 #1 Слюдяные конденсаторы Изображение: IndiaMart

Эти типы конденсаторов используются в качестве диэлектрического материала. В качестве альтернативы используются листы слюды и металлическая фольга. Количество листов слюды и металлической фольги определяет значение емкости.

Конструктивные детали показаны на рисунке, из которого видно, что чередующиеся металлические провода (1,3,5) и (2,4,6) соединены вместе, образуя 2 отдельных комплекта, и подсоединен подводящий провод к этим двум наборам для внешнего подключения. Весь блок помещается в металлический корпус или герметизируется смолой.

Применение слюдяных конденсаторов:

1. В цепях настройки и связи радио- и телевизионных систем.
2. В измерительном приборе в качестве стандартных конденсаторов.

#2 Керамические конденсаторы

В этих конденсаторах в качестве диэлектрического материала используется керамика. Керамический материал формируется в виде тонкого диска или трубки путем смешивания титаната бария, талька и силиката магния в различных соотношениях.

На поверхность керамического корпуса нанесена металлическая пленка из меди, к которой крепятся выводы проводов. Вся сборка покрыта пластиком для внешней защиты.

Области применения керамических конденсаторов:

1. Внутренние цепи и согласующие цепи.
2. В качестве компонента муфты и байпаса.
3. Цепь фильтров с резистором.
4. В транзисторной схеме.
5. В телевизионных передатчиках и приемниках.

#3 Бумажные конденсаторы

На рисунке показаны детали конструкции бумажного конденсатора, в котором бумага выступает в качестве диэлектрического материала.

Здесь бумага помещается между двумя металлическими алюминиевыми фольгами и скручивается в цилиндрическую форму. Два подводящих провода соединены с металлической фольгой для внешнего подключения. Весь блок погружают в воск и помещают в металлический корпус.

Применение бумажных конденсаторов:

1. В качестве статора в однофазных двигателях настольных вентиляторов, кофемолок, водяных охладителей и т. д.
2. В цепях фильтров и системах электропитания.

#4 Пластиковые конденсаторы

Конструктивные детали пластикового конденсатора показаны на рисунке, который состоит из пластика в качестве диэлектрического материала.

Две алюминиевые фольги и пластиковую (полиэфирную) пленку держат попеременно и сворачивают в цилиндрическую форму. Медные выводы припаяны к двум металлическим фольгам, и весь блок снабжен литьем из смолы.

Применение пластиковых конденсаторов:

1. Для схем синхронизации
2. В схемах настройки и
3. В интегральных схемах

#5 Электролитические конденсаторы

9 0002 Электролитические конденсаторы представляют собой поляризованные конденсаторы, поэтому они используются там, где требуется энергия с требуемой полярностью. необходимо. Здесь в качестве диэлектрического материала выступает оксидная пленка, полученная в результате химической реакции.

Электролитические конденсаторы далее классифицируются на:

1. Электролитический конденсатор мокрого типа
2. Электролитический конденсатор сухого типа

1. Электролитический конденсатор мокрого типа Электролитический конденсатор мокрого типа

Детали конструкции показаны на рисунке, который состоит из алюминия. стержень, помещенный в базовый электролит, помещенный в алюминиевом контейнере. Теперь постоянный ток проходит через c с помощью источника постоянного тока, подключенного между стержнем и контейнером.

Тонкая пленка оксида нанесена на стержень, подключенный к положительному выводу источника. Таким образом, стержень действует как положительный полюс конденсатора. Источник выключается, когда стержень полностью покрыт оксидной пленкой. Таким образом, стержень действует как (+) ve клемма, контейнер как (-) ve клемма с оксидной пленкой в ​​качестве диэлектрического материала.

2. Электролитический конденсатор сухого типа Электролитический конденсатор сухого типа (B)

Детали конструкции электролитических конденсаторов сухого типа показаны на рисунке, который содержит два алюминиевых листа, разделенных слоем сетчатого сепаратора, пропитанного жидким химическим веществом. борной кислоты. Медные подводящие провода припаяны к алюминиевой фольге для внешнего соединения.

Напряжение постоянного тока подается на медные выводы, которые осаждают пленку оксида алюминия на фольгу, подключенную к положительному выводу источника питания. так что фольга действует как (+) ve клемма, а другая фольга действует как (-) ve клемма. Теперь фольгу сворачивают в цилиндрическую форму и заключают в алюминиевую или пластиковую трубку.

Применение электролитических конденсаторов:

1. В качестве фильтров в цепях выпрямителей.
2. В телевизионных и радиоприемниках для настройки.
3. В качестве шунтирующего конденсатора в схемах усилителя.

Иногда вместо алюминиевой фольги используется танталовая (Ta) фольга с пятиокисью тантала в качестве диэлектрика, а название конденсатора становится танталовым электролитическим конденсатором. Детали конструкции танталового конденсатора такие же, как у алюминиевого электролитического конденсатора.

#6 Пленочный конденсатор

Конденсатор этого типа имеет изолирующую пластиковую пленку в качестве диэлектрика, которая сочетается с бумагой в качестве носителя для электродов. Электроды пленочных конденсаторов металлизированы алюминием или цинком, нанесенным непосредственно на поверхность полиэтиленовой пленки.

Эти два проводящих слоя скручены в цилиндрическую обмотку, которая обычно имеет плоскую форму. Причина, по которой они изготавливаются плоской формы, заключается в уменьшении требований к монтажному пространству на печатной плате. Они используются в электронных устройствах, микроэлектронике переменного и постоянного тока и электронных схемах.

#2 Регулируемые конденсаторы

Конденсаторы, номинал которых можно регулировать, называются регулируемыми конденсаторами. Они всегда подключаются либо последовательно, либо параллельно с постоянными конденсаторами. Эти типы конденсаторов используются там, где требуется небольшое изменение емкости.

Регулируемые конденсаторы Символ

Пример: Триммер и паддеры.

Регулируемый конденсатор Рис. 1

Триммеры показаны на рисунке.

Регулируемый конденсатор Рис. 2

Регулируемые конденсаторы представляют собой очень маленькие конденсаторы, которые используются в качестве вторичных конденсаторов. Они соединены последовательно или параллельно с постоянными конденсаторами. Если регулируемый конденсатор включен последовательно с постоянным конденсатором, то он называется подстроечным. Если он подключен параллельно с постоянным конденсатором, то он называется паддером.

Регулируемый конденсатор чашечного типа:

На рисунке показан триммер/наполнитель чашечного типа, в котором значение емкости можно изменять, изменяя расстояние между чашками. Он содержит фиксированную нижнюю чашку, над которой верхняя чашка крепится с помощью винта, который может вращаться как по часовой стрелке, так и против часовой стрелки.

Вращением винта, к которому крепится верхняя чашка, можно отрегулировать расстояние между верхней и нижней чашками, чтобы получить требуемое значение емкости. Эти чашки изготовлены из алюминия, а воздух действует как диэлектрический материал.

Применение регулируемых конденсаторов:

1. В цепи связи в радиоприемниках.
2. В цепях настройки для тонкой настройки.

#3 Переменные конденсаторы

Изображение: Amazon

Конденсаторы, значение емкости которых можно непрерывно изменять, называются переменными конденсаторами. На рисунке показаны детали конструкции переменных конденсаторов, состоящих из 2 наборов полукруглых пластин, из которых один набор неподвижно называется статором, а другой набор называется подвижным ротором.

В этих типах конденсаторов ротор прикреплен к валу, который вращает пластины ротора в неподвижных пластинах или из них. Это вращение ротора увеличивает или уменьшает площадь контакта между ротором и статором, что изменяет значение емкости. Когда 2 или 3 комплекта размещены на одном валу, они называются групповыми конденсаторами или групповыми конденсаторами (рис. B).

Применение Переменных конденсаторов:

1. В схемах включения радио для выбора радиостанций.
2. В генераторе для регулировки резонансной частоты.

Читайте также: Что такое генератор постоянного тока и как он работает?

Различия между триммерами и паддерами

Применение конденсаторов

1. Конденсаторы, используемые для хранения электроэнергии.
2. Для сопротивления изменению приложенного напряжения.
3. Для блокировки постоянного тока и разрешить переменный ток; через это.
4. Улучшает р.с. цепи.
5. Для запуска однофазного переменного тока мотор.
6. Для передачи высокочастотных сигналов и блокировки низкочастотных сигналов.

---

Вот и все, спасибо за внимание. если вам понравилась эта статья, поделитесь ею с друзьями. Дайте нам знать в комментариях, если у вас есть какие-либо вопросы о « типов конденсаторов ».

Хотите бесплатные PDF-файлы, не выходя из дома? Тогда подпишитесь на нашу рассылку.

Введите адрес электронной почты…

Скачать PDF этой статьи:

Скачать PDF

Подробнее о машинах в блоге:

• Какие существуют типы станков с ЧПУ и как они работают?
• Что важно для шлифовального станка?
• Различия между станками с ЧПУ, ЧПУ и ГЧПУ [Пояснение]

Понимание типов конденсаторов

Конденсаторы являются одним из наиболее распространенных компонентов электронных устройств, сегодня существует большое разнообразие типов. Конденсатор — прекрасное устройство, способное накапливать электрическую энергию в электрическом поле. Сегодня вы познакомитесь с различными типами конденсаторов и их набором характеристик. Они используют приложения, основанные на их свойствах, то есть на их номинальном напряжении.

Подробнее: Конденсатор

Типы полупроводников — Узнайте о…

Включите JavaScript

Типы полупроводников — Узнайте об их классификации

Содержание

900 21

Ниже приведены различные типы конденсаторов и их свойства.

Диэлектрический конденсатор

Диэлектрические конденсаторы являются наиболее распространенными переменными конденсаторами, где требуется непрерывное изменение емкости для настройки передатчиков, приемников и транзисторных радиоприемников. Эти типы конденсаторов представляют собой многопластинчатые конденсаторы с воздушным зазором, имеющие набор неподвижных пластин (лопасти статора) и набор подвижных пластин (лопасти ротора). Он перемещается между неподвижными пластинами.

Общее значение емкости определяется положением подвижных пластин относительно неподвижных пластин. Когда два набора пластин полностью зацепляются друг с другом, говорят, что емкость максимальна. Конденсаторы настройки высокого напряжения имеют относительно большие расстояния или воздушные зазоры между пластинами с напряжением пробоя, достигающим многих тысяч вольт.

Подробнее: Общие сведения о заряде конденсатора

Доступны конденсаторы с плавной регулировкой и переменные конденсаторы предустановленного типа. Они известны как триммеры. Как правило, это небольшие устройства, которые можно отрегулировать или предварительно настроить на определенное значение емкости с помощью небольшой отвертки. Кроме того, они имеют очень маленькое значение емкости, около 500 пФ или меньше, и они неполяризованы.

Пленочный конденсатор

Это один из наиболее доступных типов конденсаторов, состоящий из относительно большого семейства конденсаторов. Их различие заключается в их диэлектрических свойствах, включая полиэстер (майлар), полистирол, полипропилен, поликарбонат, металлизированную бумагу, тефлон и т. д. Пленочные конденсаторы доступны в диапазонах емкости от 5 пФ до 100 мкФ в зависимости от фактических типов конденсаторов. и их номинальное напряжение. Они также поставляются в ассортименте форм и стилей корпусов, включая обертывание и заливку (овальные и круглые), эпоксидные корпуса (прямоугольные и круглые), металлические герметичные корпуса (прямоугольные и круглые).

Подробнее: Понимание емкости в цепях переменного тока

Пленочные конденсаторы, в которых в качестве диэлектриков используется полистирол, поликарбонат или тефлон, иногда называют «пластиковыми конденсаторами». Хотя конструкция конденсаторов из пластиковой пленки аналогична конструкции бумажной пленки, пластиковая пленка служит лучше, чем бумага. Основное преимущество конденсаторов из пластиковой пленки по сравнению с конденсаторами из пропитанной бумаги заключается в том, что они лучше работают при высоких температурах, имеют меньшие допуски, служат дольше и очень надежны. Примерами пленочных конденсаторов являются прямоугольные металлизированные пленочные и цилиндрические пленочно-фольговые конденсаторы. См. схему ниже:

С радиальным выводом

С осевым выводом

Эти типы конденсаторов изготавливаются из длинных тонких полос тонкой металлической фольги. Диэлектрический материал складывается вместе и скручивается в плотный рулон, а затем запечатывается в бумагу из металлических трубок. Для пленочных конденсаторов требуется гораздо более толстая диэлектрическая пленка, чтобы уменьшить риск разрывов или проколов пленки. Вот почему он больше подходит для более низких значений емкости и больших размеров корпуса.

Подробнее: Знакомство с конденсаторным делителем напряжения

Конденсаторы из металлизированной фольги имеют металлизированную проводящую пленку, напыленную непосредственно на каждую сторону диэлектрика. Это придает конденсатору свойства самовосстановления, поэтому в нем можно использовать гораздо более тонкие диэлектрические пленки. Следовательно, более высокие значения емкости и меньшие размеры корпуса для данной емкости. Пленочные и фольговые конденсаторы обычно применяются в более мощных и более точных приложениях.

Керамические конденсаторы

Керамические конденсаторы обычно называют конденсаторами DISC. Они сделаны из двух сторон небольшого фарфорового или керамического диска, покрытого серебром, сложенного вместе, чтобы сформировать конденсатор. Один керамический диск диаметром около 3-6 мм используется для конденсатора с низким значением емкости. Керамические конденсаторы имеют высокую диэлектрическую проницаемость (High-K). Они используются в приложениях, требующих относительно высокой емкости при небольшом физическом размере.

Кроме того, они демонстрируют большие нелинейные изменения емкости в зависимости от температуры. Вот почему они используются в качестве развязывающих или обходных конденсаторов, а также являются неполяризованными компонентами. Эти типы конденсаторов имеют значения от нескольких пикофарад до одного или двух микрофарад, мкФ, несмотря на то, что их номинальное напряжение довольно низкое.

Керамические конденсаторы имеют трехзначный код, напечатанный на их корпусе, показывающий значение их емкости в пикофарадах. Первые две цифры обозначают емкость конденсаторов, а третья цифра обозначает 10 и 3 нуля в пикофарадах, что эквивалентно 10 000 пФ или 10 нФ. Кроме того, 104 обозначают 10 и 4 нуля в пикофарадах, что эквивалентно 100 000 пФ или 100 нФ и так далее. Таким образом, если керамический конденсатор имеет над номером 154, как на изображении ниже, это означает 15 и 4 нуля в пикофарадах, что эквивалентно 150 000 пФ или 150 нФ или 0,15 мкФ. Иногда последние коды используются для указания значения их допуска, т. е. J = 5 %, K = 10 % или M = 20 % и т. д.

Подробнее: Диэлектрическая проницаемость конденсатора

Присоединяйтесь к нашему информационному бюллетеню

Электролитические конденсаторы

Конденсаторы электролитического типа обычно используются, когда требуются очень большие значения емкости. В этой конструкции вместо очень тонкого слоя металлической пленки для одного из электродов в качестве второго электрода (обычно катода) используется полужидкий раствор электролита в виде желе или пасты. Диэлектрик представляет собой очень тонкий слой оксида, действующий как изолирующий слой и позволяющий изготовить конденсатор с большим значением емкости при малых физических размерах, так как расстояние между обкладками d очень мало.

Большинство электролитических конденсаторов поляризованы, то есть постоянное напряжение, подаваемое на клеммы конденсатора, должно иметь правильную полярность. Например, положительный к положительному выводу и отрицательный к отрицательному выводу как неправильная поляризация. Это разрушит изолирующий оксидный слой, что может привести к необратимому повреждению. Что ж, у всех поляризованных электролитических конденсаторов полярность четко обозначена отрицательным знаком, указывающим на их отрицательную клемму, и полярность должна соблюдаться.

Как правило, электролитические конденсаторы используются в цепях питания постоянного тока из-за их большой емкости и небольшого размера. Небольшой размер помогает уменьшить пульсации напряжения или для приложений связи и развязки. Одним из основных ограничений этих конденсаторов является их относительно низкое номинальное напряжение и поляризация электролитических конденсаторов. Кроме того, они должны использоваться в источниках переменного тока. Электролитические конденсаторы доступны в двух основных формах; Алюминиевые и танталовые электролитические конденсаторы.

Алюминиевые электролитические конденсаторы

Алюминиевые электролитические конденсаторы также бывают двух типов; тип простой фольги и тип травленой фольги. Толщина пленки оксида алюминия и высокое напряжение пробоя обеспечивают этим конденсаторам очень высокие значения емкости для их размеров. Фольгированные пластины конденсатора анодированы постоянным током. Этот процесс устанавливает полярность материала пластины и определяет положительную и отрицательную сторону пластины.

Тип алюминиевых электролитических конденсаторов с травленой фольгой отличается от типа с простой фольгой тем, что оксид алюминия на анодной и катодной фольгах подвергается химическому травлению для увеличения площади поверхности и диэлектрической проницаемости. При этом эквивалентное значение конденсатора меньшего размера, чем у простого типа из фольги, но он не может выдерживать постоянные токи по сравнению с обычным типом. Кроме того, его допустимый диапазон довольно велик и составляет до 20%. Как правило, значение емкости алюминиевого электролитического конденсатора находится в диапазоне от 1 мкФ до 47 000 мкФ.

Танталовые электролитические конденсаторы

Эти типы электролитических конденсаторов доступны как в жидком (фольгированном), так и в сухом (твердом) электролитическом исполнении, но распространены сухие или твердые танталовые конденсаторы. Твердые танталовые конденсаторы используют диоксид марганца в качестве второго вывода и физически меньше, чем эквивалентные алюминиевые конденсаторы. Диэлектрические свойства оксида тантала также намного лучше, чем у оксида алюминия, благодаря более низкому току утечки и лучшей стабильности емкости. Это делает его подходящим для приложений блокировки, обхода, развязки, фильтрации и синхронизации.
