Ответвление провода без разрыва. Как сделать ответвление от провода без его разрыва: подробная инструкция

Как правильно выполнить ответвление от провода, не разрывая основную линию. Какие инструменты и материалы потребуются для этой работы. Какие существуют способы ответвления проводов без разрезания. Каковы преимущества и недостатки различных методов ответвления.

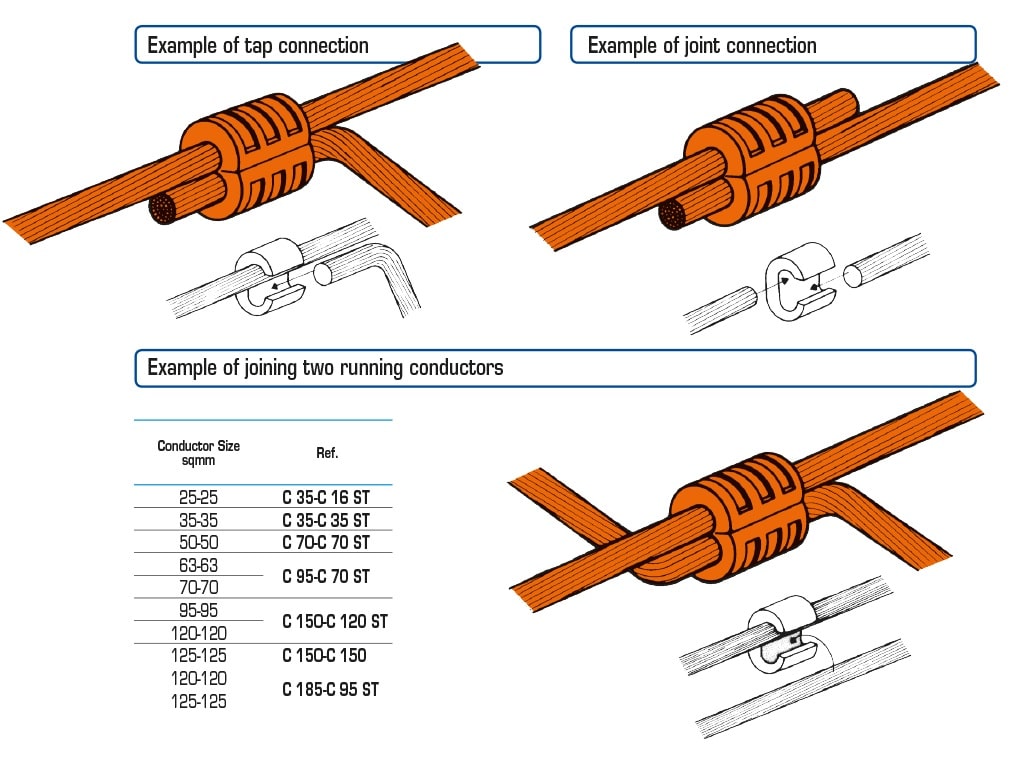

Способы ответвления проводов без разрыва основной линии

Существует несколько основных способов выполнить ответвление от провода без его разрезания:

• Использование ответвительного сжима типа «орех»
• Применение прокалывающего зажима
• Использование соединителей Скотч Лок
• Классическая скрутка с последующей пайкой

Каждый из этих методов имеет свои преимущества и недостатки. Рассмотрим их подробнее.

Ответвительный сжим типа «орех»

Сжим «орех» представляет собой простую и надежную конструкцию для ответвления проводов. Он состоит из следующих элементов:

• Пластиковый корпус из карболита (степень защиты IP20)
• Металлические контактные пластины внутри
• Болты для стягивания пластин

Принцип работы сжима «орех» заключается в следующем:

1. С основного провода в месте ответвления снимается изоляция
2. Зачищенный участок помещается между контактными пластинами
3. Провод ответвления также зачищается и вставляется между пластинами
4. Пластины стягиваются болтами, обеспечивая надежный контакт

Преимущества сжимов «орех»:

• Простота использования
• Надежность соединения
• Возможность соединения проводов разного сечения
• Подходят для алюминиевых и медных проводов

Недостатки:

• Необходимость зачистки изоляции
• Невысокая степень защиты от влаги
• Относительно большие габариты

Прокалывающие зажимы для ответвления

Прокалывающие зажимы являются усовершенствованной версией сжимов «орех». Их главное отличие — возможность выполнять ответвление без зачистки изоляции.

Конструкция прокалывающего зажима включает:

• Пластиковый корпус
• Металлические контактные пластины с острыми зубцами
• Болт для стягивания пластин

При затягивании болта зубцы прокалывают изоляцию и обеспечивают контакт с жилами проводов.

Основные преимущества прокалывающих зажимов:

• Не требуют зачистки изоляции
• Герметичный корпус защищает от влаги
• Простота монтажа
• Возможность работы под напряжением (при соблюдении мер безопасности)

Недостатки:

• Одноразовость — повторное использование невозможно
• Ограничения по сечению проводов

Соединители Скотч Лок для ответвления проводов

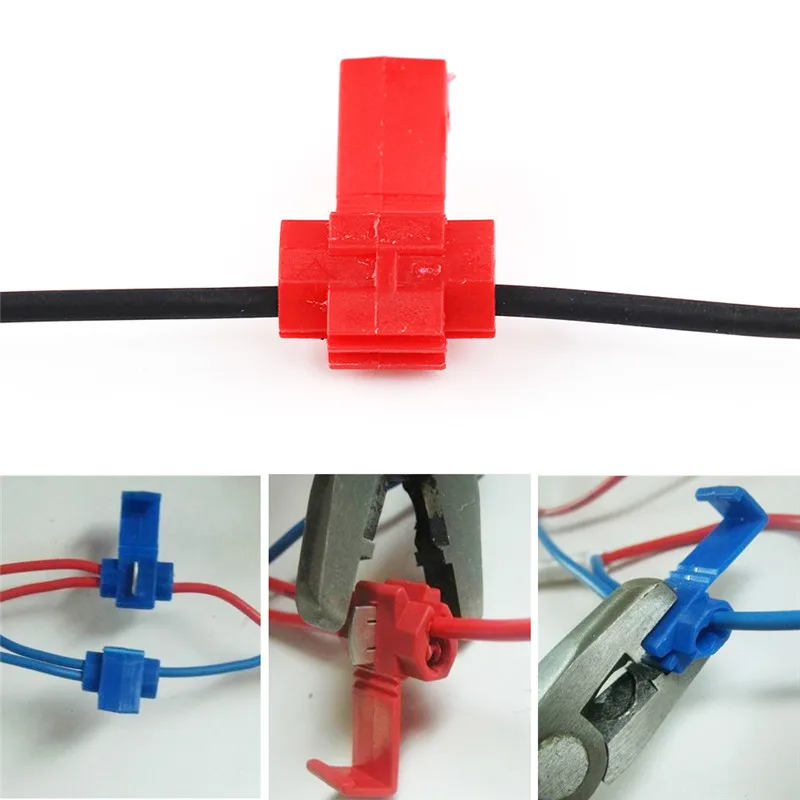

Соединители Скотч Лок (Scotchlok) представляют собой еще один удобный способ выполнить ответвление без разрезания основного провода. Их конструкция включает:

• Пластиковый корпус-защелку
• Металлический U-образный контакт внутри
• Гель для защиты от влаги

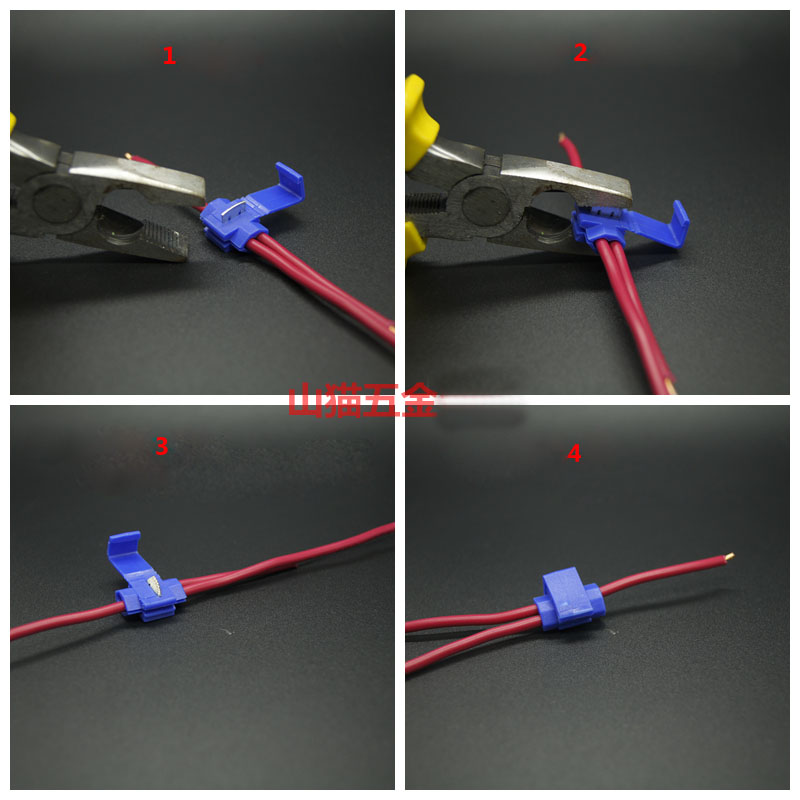

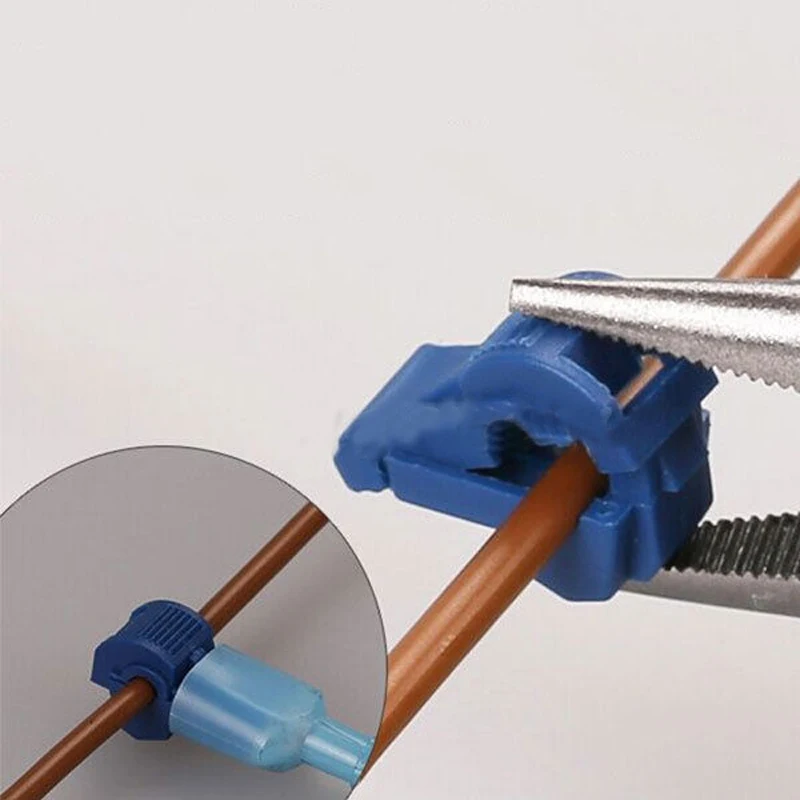

Как использовать соединители Скотч Лок:

1. Вставить основной провод в большой паз соединителя
2. Вставить провод ответвления в малый паз
3. Сжать корпус до щелчка — контакт прокалывает изоляцию

Преимущества Скотч Лок:

• Простота и скорость монтажа
• Не требуют инструментов
• Защита от влаги
• Компактные размеры

Недостатки:

• Ограничения по сечению проводов (до 2,5 мм²)
• Одноразовость
• Меньшая надежность при вибрациях

Классическая скрутка с пайкой для ответвления

Этот метод подразумевает частичное оголение основного провода и подсоединение к нему провода ответвления с помощью скрутки и пайки.

Последовательность действий:

1. Снять изоляцию с участка основного провода
2. Зачистить конец провода ответвления
3. Плотно накрутить провод ответвления на основной
4. Пропаять место соединения
5. Тщательно заизолировать

Преимущества метода:

• Высокая надежность соединения
• Не требует специальных приспособлений
• Подходит для проводов любого сечения

Недостатки:

• Трудоемкость
• Требует навыков пайки
• Риск повреждения изоляции при нагреве

Выбор оптимального способа ответвления

При выборе метода ответвления проводов следует учитывать несколько факторов:

• Сечение проводов
• Материал жил (медь или алюминий)
• Условия эксплуатации (влажность, вибрации)
• Требуемая надежность соединения
• Возможность доступа в будущем

В большинстве случаев оптимальным выбором являются прокалывающие зажимы или соединители Скотч Лок. Они обеспечивают хороший баланс между простотой монтажа и надежностью соединения.

Для ответственных соединений или проводов большого сечения лучше использовать сжимы «орех» или классическую скрутку с пайкой.

Инструменты и материалы для ответвления проводов

Для выполнения ответвления проводов могут потребоваться следующие инструменты и материалы:

• Кусачки или нож для снятия изоляции
• Отвертки
• Пассатижи
• Мультиметр для проверки контакта
• Паяльник и припой (для метода пайки)
• Изоляционная лента
• Термоусадочная трубка

Конкретный набор инструментов зависит от выбранного метода ответвления.

Меры безопасности при работе с проводкой

При выполнении ответвления проводов необходимо соблюдать следующие меры безопасности:

• Отключить питание перед началом работ
• Проверить отсутствие напряжения мультиметром
• Использовать инструменты с изолированными рукоятками
• Работать в сухом помещении
• Не выполнять соединения в труднодоступных местах
• После монтажа проверить надежность изоляции

Соблюдение этих правил позволит безопасно выполнить ответвление проводов и обеспечить надежность электрической сети.

Распространенные ошибки при ответвлении проводов

При выполнении ответвлений проводов следует избегать следующих распространенных ошибок:

• Использование обычной скрутки без пайки для постоянных соединений
• Недостаточная затяжка винтовых соединений
• Соединение медных и алюминиевых проводов без специальных наконечников
• Использование изоленты вместо термоусадочной трубки во влажных помещениях
• Выполнение соединений в недоступных местах (за подвесным потолком, в стенах)

Избегая этих ошибок, можно обеспечить надежность и долговечность электрических соединений.

Заключение

Ответвление проводов без разрыва основной линии — важный навык для любого электрика или домашнего мастера. Существует несколько эффективных методов выполнения такого ответвления, каждый из которых имеет свои преимущества и недостатки. Выбор оптимального способа зависит от конкретной ситуации и типа проводки.

Независимо от выбранного метода, важно соблюдать правила безопасности и технологию монтажа. Это позволит создать надежное и долговечное соединение, которое будет служить долгие годы без проблем.

Как сделать ответвление от провода без его разрыва | Энергофиксик

Зачастую ответвление проводов нам с вами необходимо тогда, когда мы в уже готовую проводку желаем добавить еще один розеточный блок. Так вот, при таком раскладе совсем необязательно разрывать жилу и выполнять «скрутку», достаточно выполнить ответвление. А вот как это правильно и максимально безопасно сделать я и расскажу в этом материале.

Как можно выполнить ответвление

Существует несколько вариантов выполнения ответвления, а именно:

1.       Использование сжима типа Орех.

2.       Использование прокалывающего зажима.

3.       Использование соединителей типа Скотч Лок.

4.       Классическая скрутка с обязательной пропайкой соединения.

Итак, вот основные варианты исполнения ответвления от существующей проводки без разрезания жилы. А теперь про каждый из вариантов поговорим поподробней.

Соединитель типа Орех

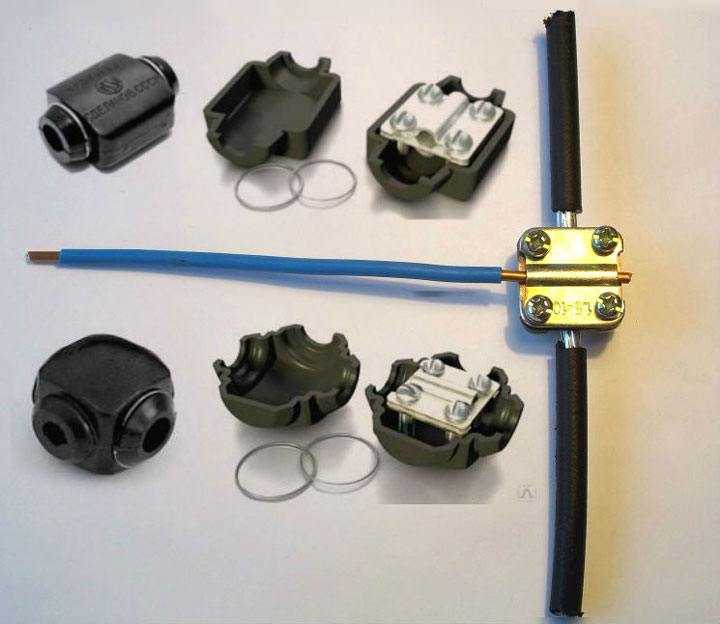

Данный соединитель имеет достаточно простую конструкцию. Орех состоит из карболитового корпуса со степенью защиты IP20 и «сердцевины» из металлических пластин, стягиваемых между собой болтами.

Наиболее распространены следующие модели.

Как вы уже поняли из выше представленной таблицы, первым и достаточно весомым недостатком является тот факт, что минимальное сечение магистрального провода равно 4 миллиметра квадратных. А скажите, у многих из вас розеточная линия имеет такое сечение жил? Все верно, в основном используется 2,5 мм жилы. Но по факту это не проблема, так как можно заполнить пустоту куском жилы подходящего сечения и получить надежное соединение.

Гораздо более сложной задачей будет «спрятать» такое соединение в стене, так как «орех» довольно габаритен, да и не забывайте, что такое соединение нельзя наглухо замуровывать в стене, так как соединение нужно раз в полгода обслуживать (протягивать болты).

В остальном это максимально простой и надежный способ выполнения ответвления от провода без его разрыва.

Прокалывающий зажим

Прокалывающий зажим – это своего рода разновидность «ореха», которая является, по сути, одноразовым, но при этом позволяет выполнить ответвление от провода даже без необходимости его зачищать.

Конструктивно такой зажим представляет собой шестигранную головку, которая выполняет задачу сжимания жил, а также пластины с зазубринами, которые и прокалывают изоляцию и обеспечивают надежный контакт.

Такой вариант выполнения ответвления непосредственно в доме не применим. Зато такими сжимами активно пользуются электрики для подключения вводов жилых домов к линии, выполненной проводом СИП. И при этом снятие напряжения вовсе не требуется.

Рис

Так что это отличное соединение, но не для домашнего использования.

Ответвление с помощью Скотч Лок

Еще одним вариантом выполнения ответвления от провода без его разрыва является использование соединителей, которые называют Скотч Лок.

Это также достаточно простое изделие, которое работает следующим образом: кабель кладется в специализированную защелку, которая при сжиме прокалывает изоляцию латунным коннектором. В результате буквально за пару секунд получается готовое ответвление.

Но я считаю, что такой вариант ответвления подойдет исключительно для линии освещения, а на розеточной линии Скотч Лок делать нечего.

Классическая скрутка с обязательной пропайкой соединения

Итак, еще одним вариантом выполнения ответвления от проводника без его разрыва является использование старой доброй скрутки. Для этого нам потребуется зачистить изоляцию на обоих проводниках, а затем хорошенько накрутить провод на магистральную жилу одним из способов, показанным на картинке ниже.

Помним, что обычные скрутки запрещены требованиями ПУЭ, так что теперь нужно получившееся соединение хорошо пропаять и надежно заизолировать.

Это наиболее распространенные варианты выполнения ответвления проводов от магистрального провода без его разрыва. Помните, что все работы с проводкой должны осуществляться профессионалами и при отключенном напряжении, а этот материал позволит вам проконтролировать работу электрика.

Понравился материал? Тогда оцените его и не забудьте подписаться на канал, чтобы не пропустить новые еще более полезные статьи.

Спасибо за внимание!

Способы ответвления проводов » сайт для электриков

Правила соединения проводов

Для соединения нужного проводника с магистральным электрическим кабелем сначала следует разобрать зажим. Чтобы это осуществить, необходимо снять стопорные кольца, находящиеся по бокам «ореха». После этого выкручиваются болты, соединяющие плашки и пластину между ними.

Затем требуется снять изоляцию с кабеля в соответствии с длиной промежуточной пластины внутри сжима. Счищать изоляцию больше не целесообразно.

Как соединить провода дальше? Очень просто! Оголенные участки проводников вставляются в пазы плашек, после чего закручиваются винтами. Теперь получившаяся конструкция укладывается обратно в изолированный поликарбонатный корпус «орешка». Можно заметить, что в корпусе есть четыре отверстия. Первое отверстие наглухо запаяно, второе предназначается для ответвительного кабеля, через оставшиеся два отверстия протягивают магистральный электрический проводник. Таким вот образом и производится соединение электрических кабелей орехом.

Не стоит забывать, что соединение типа «орех» не способно гарантировать герметичность всех стыков, поэтому в процессе эксплуатации при разных климатических и погодных условиях внутрь корпуса может попадать пыль, грязь и влага.

Чтобы обеспечить некоторую степень защиты, корпус сжима нужно заизолировать или, иными словами, просто обмотать изолентой.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как соединить провода с помощью зажима типа орешек:

Теперь вы знаете, что такое электрический орех для соединения проводов, какая у него конструкция и назначение. Надеемся, предоставленная информация была для вас полезной и интересной!

Будет интересно прочитать:

Сжим орех, как вариант ответвление провода

И так, если говорить за этот вариант соединение и ответвление жил проводов и кабелей – он считается оптимальным. Его я решил поставить на первое место. Сжим орех представляет собой простую конструкцию, смотрите фото:

У него небольшие размеры и простой принцип работы. Даже не вижу смысла делать инструкцию по этом поводу. Вот так он выглядит в разрезе:

Чтобы сделать ответвление медных или алюминиевых проводов таким способом, нужно только уложить все провода по своим местам. Далее зажимаем все и закручиваем корпус. Этот способ можно назвать самым простым и действенным. Плюс ко всему, стоимость сжима ореха довольно низкая

Обратите внимание на статью: как соединить провода

Это интересно: Измерение сопротивления изоляции мегаомметром: методика

Сжим ответвительный типа «орех»

При производстве электромонтажных работ, которые связанны с вводом в работу нового электрооборудования или прокладкой электропроводки, возникает необходимость в подключении кабельной линии, отходящей от магистрального кабеля. Для выполнения ответвления от основного кабеля используются специальные устройства ― сжимы ответвительные, которые также известны под названием «кабельные орехи». Они получили широкое распространение при монтаже электросетей бытового и производственного назначения, подключения осветительного оборудования и т.

п.

Мне как электрику часто приходится сталкиваться с проблемой отсутствия напряжения. И нужно сказать, что 60 % проблем отсутствия напряжения у потребителя связанно именно по причине плохого контакта в щитках, распределительных коробках и прочих силовых пунктах.

Безусловно, немаловажным фактом во всех этих проблемах является то, что за последние пол столетия электрическая нагрузка у бытовых потребителей резко возросла. У каждого дома имеется водонагреватели, электрочайники, варочные панели, стиральные машинки и другая мощная техника. Мы стараемся сделать свое окружение как можно комфортней и уютнее.

По сравнению с прошлым веком, когда практически везде использовалась скрутка, на сегодняшний день известно очень много способов качественного соединения электрических проводов это различные самозажимные и винтовые клеммники, опрессовка проводов гильзами. пайка, сварка.

Если рассматривать тему соединения проводов то нельзя не оставить без внимания один очень практичный способ соединение проводов с помощью зажимов типа «орех» .

Клеммная колодка ДКС

Более устаревший способ ответвления провода – использование клеммных колодок ДКС. Компактные клеммники использовать не рекомендуется, т.к. в этом случае без разрезания и разрыва магистральной жилы не обойтись. Помимо этого клеммная колодка имеет еще такие недостатки, как плохая герметичность и необходимость периодически подтягивать зажимной винт, особенно если проводник алюминиевый. В итоге Вы не получаете никаких важных плюсов при сращивании и в то же время получаете несколько серьезных недостатков.

Обзор клеммных колодок

Орехи электрические соединительные

Приветствую Вас друзья на моем сайте «Электрик в доме». Очередная статья, которую мне бы хотелось опубликовать будет посвящена электрическому контакту в плане ответвления и соединения проводов. Я очень много внимания уделял темам соединения проводов, но в этот раз рассмотрим соединительные зажимы типа «орех». На первый взгляд из выражения «орех» может сложиться негативное впечатление, но это очень простое и надежное устройство. Немого позже станет ясно, почему его так называют.

В моей практике довольно часто встречаются варианты соединения проводов с помощью ответвительных зажимов типа «орех» .

Их часто применяют, если необходимо сделать ответвление от магистрального провода не разрываю основную линию. Примером тому послужит схема этажного распределительного щитка. Дело в том, что в многоквартирных домах электроэнергия поступает в квартиры ответвлением от основной магистральной линии.

Попробую объяснить. Например, есть девятиэтажный дом. На каждом этаже расположен свой распределительный щиток. С первого этажа на последний через каждый щиток проходит кабельная линия — три фазы и ноль (система TN-C). Это в старых домах, а в новых помимо фазных проводов и рабочего ноля еще и заземление отдельным проводом прокладывают (получается пяти-проводная система TN-C-S).

В щитке от этого кабеля идет отвод питания в каждую квартиру. Но чтобы обеспечить надежность питания для всех потребителей дома, магистральная линия не разрывается на каждом этаже, а идет цельным проводом. А питание в квартиры поступает методом ответвления как раз вот с помощью таких ответвительных сжимов типа «орех».

Если же сделать наоборот, например, разрывать все четыре провода в щите на каждом этаже и подключать их на какую-нибудь клеммную колодку то в таком случая надежность питания у всех потребителей дома резко ухудшается. Скажем, если пропадет контакт по одной фазе на втором этаже без напряжения останутся квартиры семи верхних этажей в доме, которые подключены к этой фазе. А это никому не нужно.

Способы соединения алюминиевых и медных проводов

Существует множество ситуаций, при которых возникает острая необходимость в организации подобных соединений. И далеко не всегда можно быстро и беспроблемно заменить старую алюминиевую проводку в доме на новую медную. Если при попытке подключить новое электрическое оборудование выяснилось, что проводка в доме алюминиевая, то обязательно воспользуйтесь одним из доступных соединителей.

Перечислим основные разновидности электромонтажных соединителей для разных проводников:

Клеммная колодка (клеммник)

Данные устройства заслуживают отдельную статью для рассмотрения, а пока обратим ваше внимание на основные нюансы их эксплуатации. Для надежного контакта алюминиевого и медного проводников в устройстве винтового или самозажимного типа нужно изготавливать пластины из нейтральных материалов

В качестве альтернативы их поверхность следует покрыть специальной пастой, изготовленной исключительно для подобных действий. Эта информация должна указываться на маркировке или в инструкции к изделию.
«Орешки». О них мы писали выше. Свое название изделия получили благодаря строению: роль скорлупы играет пластиковый корпус из карболита, начинки – зажимные пластины для хорошего контакта. Вы без проблем задействуете ответвительные сжимы. Для начала магистраль из алюминиевой жилы зачищается в месте коммутации, после чего помещается в канал одной из зажимных пластин. Медная жила нового оборудования устанавливается в другой пластине без контакта с внешним каналом. Изделия с сечением 120-150 кв. мм используются преимущественно профессиональными электриками, 1,5-4 кв. мм – в домашних условиях.
Прокалывающий зажим коммутируется напрямую к самонесущему изолированному проводу (СИП) на магистрали. Выполнение подобных ответвлений лучше всего доверить квалифицированным специалистам. Если решите делать это самостоятельно, то прибор следует подключить к проводникам без нарушения изоляции (не зачищая кабель). Крепко затяните гайку, что приведет к прокалыванию и обеспечит контакт.
Самодельный соединитель можно изготовить из одного болта, трех латунных шайб, гайки и изоленты. Для коммутации алюминиевого и медного проводников зона их прямого контакта разделяется тремя шайбами. Такой метод считается временным соединением, но по факту узел прослужит в течение нескольких десятилетий.

Это интересно: Расчет заземления для частного дома — формулы, схемы, видео

Пример применения

Сжимы считаются низковольтными компонентами и работают в диапазоне напряжения от 60 до 660 В. Допустим монтаж внутри электрических щитков, при прокладке открытой электропроводки и подключения приборов малой мощности.

Процесс установки максимально простой. После того как подберете нужную модель в соответствии с сечением скрепляемых проводников, удалите зажимные пластины из оборудования. Чтобы это сделать, снимите крепление, сдерживающее две части корпуса. Конструкция крепления бывает разной: с применением стопорного кольца, резьбового элемента с саморезами или шайбой, сдерживающей половинки «скорлупы».

После извлечения зажимных пластин в зависимости от их размеров высчитывается протяженность участка, на котором будет удалена изоляция на коммутируемом кабеле. Соответствующие отметки можете оставить маркером или ручкой. При помощи заточенного ножа максимально аккуратно надрежьте изоляцию, не задевая жил, после чего снимите ее с провода.

Зажимные поверхности и зачищенные жилы лучше всего протереть ватным тампоном с любым обезжиривателем. Установите проводники в выемки плашки. Отличной идеей станет добавление токопроводящей смазки. Соедините и скрепите детали, тесно затянув винтики. Спрячьте зажимные пластины внутри корпуса, надежно скрепив обе половинки. Чтобы обеспечить стабильное соединение, под винты на плашке подложите шайбы Гровера.

Пример применения

Рассмотрим многоэтажный дом, состоящий из семи этажей. Как известно, в подъезде на каждом этаже принято располагать распределительные щитки. Начиная с нижнего этажа до верхнего проводится четырехжильный, либо пятижильный кабель (в новых домах с современной проводкой, где отдельно идет заземляющий проводник). Он проходит через все щитки на этажах. От каждого щитка осуществляется уже питание квартир. При таком раскладе применение соединителя типа «орех» просто крайне необходимо для того, чтобы обеспечить соединение электрических проводов на каждом этаже с общим магистральным кабелем без его разрыва на каждом отдельном этаже.

Если в данной ситуации производить разрыв «магистралки» на всех этажах, подсоединяя ее на клеммные колодки. то это значительно снизит уровень надежности электроснабжения потребителей. То есть, при отсутствии контакта на одной из фаз у потребителей нижних этажей, потребители всех верхних этажей, которые, в свою очередь, подсоединены к данной фазе, в таком случае рискуют остаться без напряжения.

Подключение проводов (кабелей) к проводке в автомобиле на разъемы, скрутки, зажимы

При установке дополнительного электрооборудование перед автолюбителем всегда встает вопрос о способах подключения, соединения проводов, а вернее кабелей между собой в автомобиле. Обычные скрутки имеют свои недостатки, так они не гарантируют надежного контакта с постоянным прижимным усилием проводников, если вы не обожмете их должным образом. Как ни странно, но скручивать тоже надо правильно и уметь. Кроме того скрутки в электропроводке автомобиля могут показаться не эстетичными, не всегда удобными к монтажу, особенно в зимнее время, когда для изоляции соединения используется изолента. Все знают, что клеящий слой в этом случае не обеспечивает достаточной адгезии между материалами. Однако скрутку нельзя списывать со счетов! Кроме того соединения бывают на зажимах, когда легким движением руки один провод соединяется с другим, и на контактных колодках, когнда провода соединяются между собой с помощью крепежа. Каждый из этих вариантов имеет свои достоинства и недостатки, каждый из них можно встретить на машинах автолюбителей. Но на каком остановиться и как самому реализовать соединение проводов в машине, именно об этом в нашей статье.

Один из вариантов соединения проводки в автомобиле это применение специализированного разъема. Кроме него Вам также потребуются обычные пассатижи.

Назначение, преимущества и недостатки соединителей

Основное предназначение ответвительного сжима – организация ответвления на магистральном электрическом кабеле без выполнения разрыва на основной трассе. Соединитель «орешек» может быть установлен в месте монтажа магистрали с проводкой нового оборудования, и нет необходимости перерезать кабель. Это один из лучших вариантов при коммутации проводников разного сечения, изготовленных из алюминия и меди. Контактную пластину желательно делать латунной, поскольку данный материал не вступает в электрохимическую реакцию ни с медью, ни с алюминием.

Из недостатков сразу стоит отметить необходимость оголения соединяемых проводов. Этого не нужно делать при эксплуатации ответвительных сжимов прокалывающего типа. Другой нюанс – слабая степень защиты от пыли и влаги (не выше IP20).

Зажим типа ОВ

При ремонте либо замене электропроводки в квартире можно использовать еще один довольно неплохой вариант сращивания проводов – с помощью зажимов типа ОВ. Изделия имеют простейшую конструкцию и не менее простой принцип работы – кабель укладывается в специальную защелку, которая латунным коннектором пробивает слой изоляции проводника. В итоге за считанные секунды Вы можете сделать хорошее ответвление от кабеля главной магистрали электросети (к примеру, на розетку).

Что касается недостатков защелок, основным является ограниченные условий применения – поперечное сечение жил не должно превышать 6 мм 2 . В свою очередь для домашней электропроводки такого сечения будет вполне достаточно даже для подключения мощной электрической плиты.

Такие соединители также называют «Скотчлоками». Подробнее узнать о том, что такое скотчлоки и как ими пользоваться, вы можете из нашей отдельной статьи: https://samelectrik.ru/skotchloki-dlya-soedineniya-provodov.html.

Видео инструкция по использованию защелки для ответвления провода без разрезания:

Прокалывающие зажимы

Усовершенствованной моделью кабельного сжима орех являются прокалывающие зажимы. Изделия одноразовые, однако, позволяют делать ответвление провода без разрезания и даже, не счищая изолирующий слой при сращивании. Конструкция зажима представлена шестигранной головкой, которая стягивает жилы, а также контактными пластинами с зубцами, которые собственно и прокалывают изоляционный материал.

Преимущество данных изделий заключается в следующем:

• Ответвлять провода от воздушной линии (ВЛ) можно даже под напряжением, не боясь за свою безопасность. Это связано с тем, что контактная пластина надежно заизолирована от зажимающих болтов.
• Корпус изделий герметичный и надежно защищает место соединения от плохих погодных условий.
• Зажимы простые в эксплуатации и имеют длительный срок службы.
• Низкая стоимость продукции.
• Возможность скрепления медных и алюминиевых проводников.

Что касается недостатков, главным является только «одноразовость» продукции, однако это момент весьма спорный, если учитывать долговечность такого способа ответвления проводов без разрыва.

Монтаж осуществляется следующим образом:

Видео инструкция по установке прокалывающего зажима

Советы от бывалых монтажников

Существует множество спорных вопросов как в способах соединений, так и в применении отдельных монтажных изделий. Но ряд правил касается абсолютно всех мастеров, которые занимаются электромонтажом.

Например, строго запрещено соединение скруткой алюминиевых проводников с медными. Процесс быстрого окисления приводит к разрушению коммутации и возникновению опасной точки, которая в любое время может заискрить или вспыхнуть.

Еще несколько важных правил:

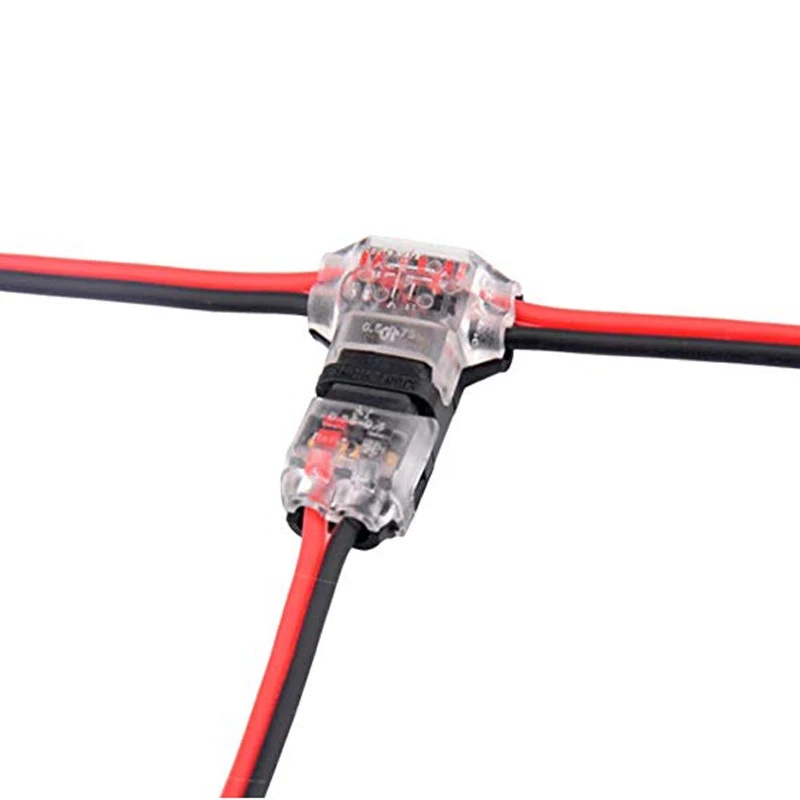

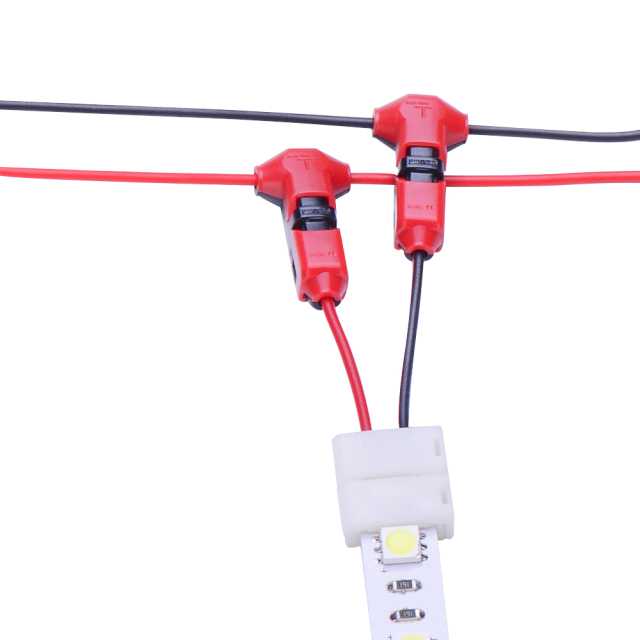

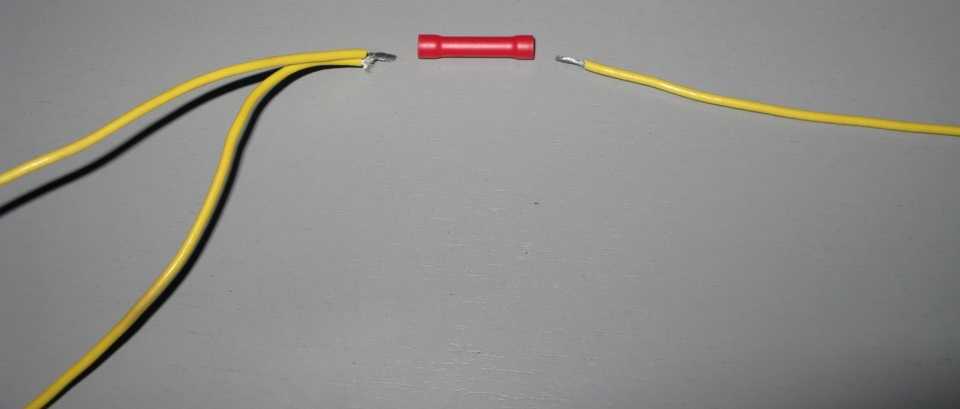

Галерея изображений

Фото из

Правильно выполненная скрутка

Максимальная изоляция соединений

Важность маркировки проводников

Если проводник покрылся оксидной пленкой, ее необходимо аккуратно удалить или контактной пастой, или мелкой шкуркой.  Диаметры гильз, наконечников, колпачков лучше подбирать по размеру.

При использовании изоленты накладывайте витки внахлест. Одного слоя недостаточно, лучше пройтись вдоль соединения 2-3 раза, обязательно сделав последний виток на изоляции

Одиночные проводники в винтовых зажимах держатся слабо. Поэтому рекомендуется зачищенный конец сгибать вдвое или делать из него произвольную петельку.

По окончании работ обязательно проверьте надежность соединений – слегка подергайте за провода. Бывает так, что коммутация произведена неудачно, и жила просто выскальзывает из клеммника.

Если позволяет объем распредкоробки, к примеру, щиты вмещают много проводов и устройств, то оставляйте кабель с запасом. Иногда требуется переключение и лишняя длина пригодится, если соединения неразъемные или подгоревшие.

электрика — Как найти и устранить разрыв в цепи?

Электричество обычно передается в дом от трансформатора либо на опоре, либо на земле в трансформаторной коробке. Энергетическая компания подключилась к двум черным проводам и заземлению, чтобы подать 240 вольт на ваш счетчик. Потом провода идут от счетчика в ваш дом. Два черных провода подключаются к вашему основному выключателю, который может работать от 100 до 400 ампер. Это, в свою очередь, нагревает шину панели. Если у вас есть один выключатель, он обеспечивает 120 вольт электричества по всей цепи. Если их два вместе или выключатель, который занимает 2 положения, то это двухполюсный выключатель 240В. Для этого вопроса мы сосредоточимся на одном прерывателе с прикрепленным к нему черным проводом. Два провода: горячий (обычно черный в США) и нейтральный (белый в США). Неработающая розетка может быть вызвана отключением одного из них (или обоих).

Для диагностики обычно используются вольтметр и бесконтактный тестер напряжения (рассчитанный на соответствующее напряжение, обычно 120 или 240 В, в зависимости от страны).

Наиболее вероятная причина — плохое соединение. Современный электрический код требует, чтобы все соединения находились в доступных местах внутри какой-то электрической коробки, поэтому вы сможете найти их все. Вполне вероятно, что плохое соединение связано с «обратным ударом» провода, когда провод вставляется в заднюю часть розетки и удерживается слабой пружиной. Выходы «обратного провода», где болт удерживает провод хороший и рекомендуется.

Предполагая, что в вашей розетке есть заземление, измерьте напряжение между землей и двумя другими контактами. Если земля->горячее 120/240 В +/- 10%, то горячее «хорошо». Если нейтраль-> земля очень близка к нулю вольт, то нейтраль «хорошая». Это позволит вам сосредоточить свои усилия по проверке. Также можно использовать бесконтактный тестер напряжения для проверки на горячую. Если он говорит, что горячее — это горячее, ваша проблема связана с нейтралью, но если он говорит, что горячее — это плохо, то вы действительно не сможете сказать, является ли нейтраль также проблемой.

Отключите свою цепь с помощью выключателя, убедитесь, что питание отключено в розетках, которые вы будете смотреть, демонтируйте проблемную розетку и соседние, осмотрите соединения. Убедитесь, что нет сгоревшего пластика, замените розетки, если они больше не держат вилки, и проверьте соединения. Что касается проволочных гаек, попробуйте вытащить провода из гайки и снова соединить их, если они вытянутся. Замените соединения обратного удара на боковую / заднюю проволоку для большей долговечности. Затяните все ослабленные болты, удерживающие провода.

Если проблема не в соединении, значит, проблема в проводе или, возможно, в розетке. Вытащите проблемную розетку, снова включите цепь и с помощью вольтметра проверьте, правильно ли запитаны провода, идущие к розетке (убедитесь, что нейтраль->горячее напряжение соответствует ожидаемому). Если это показывает, что провод плохой, вам, вероятно, придется провести новый провод через стену (и удалить старый, оборванный провод).

Помните, что работа с цепями под напряжением опасна, и выключайте цепь, прежде чем вносить в нее какие-либо изменения или выполнять действия, при которых вы можете коснуться проводов или закоротить их друг с другом.

электрический — Разделить одну ответвленную цепь на две ветви?

спросил 5 лет, 6 месяцев назад

Изменено 5 лет, 6 месяцев назад

Просмотрено 21к раз

Я пытаюсь выяснить, могу ли я разделить одну ответвленную цепь на две ветви. В принципе, я хочу добавить розетку в цепь, но не в удобном месте, чтобы поставить ее в линию с одним проходом. Проводка будет выглядеть примерно так:

 -----------
 | Панель | --------
 | | 12/2 | Джкт | 12/2
 | 20А |--------| Коробка | ---------- Выход ------- Выход ----...
 | | | |
 ----------- --------
                       |
                       \ 12/2
                        -------Выход


Разрешит ли это NEC? Спасибо!

• электрический
• розетка
• автоматический выключатель

1

Да, нормально, можно «тройничать» схемы. Я только что сделал один, который выглядит как дерево… начиная с 3-полосного разделения прямо в сервисной панели. А сами две ветви имеют разветвления вниз по течению.

Теперь поговорим о сплайсинге. Розетки для США поставляются с двумя винтами или заглушками с каждой стороны. Это имеет несколько применений, но наиболее распространенным является простой способ 3-стороннего соединения: один для источника питания, один для нисходящего потока к следующей розетке и, конечно же, сама розетка. Вот в чем дело: люди зацикливаются на этом и забывают это только один из нескольких способов выполнить соединение. Вы можете использовать любой из перечисленных методов.

Итак, когда оба винта забиты, как добавить третий провод?

• нельзя использовать одновременно винты и удары в спину. Вы должны использовать только одну или другую систему, , и в любом случае не использовать удары в спину, потому что они часто терпят неудачу.
• Вы можете использовать короткий косичку , чтобы отсоединить один винт, а затем любое из множества сращиваний , чтобы соединить косичку и два провода. Один остается на другом винте (или нет, вы можете просто соединить все провода в месте сращивания, я так делаю, когда розетка находится в очень неудобном месте.)
• , вы можете использовать специальные розетки под названием с зажимом и винтом , которые могут вмещать четыре провода (плюс, очевидно, саму розетку).
