П210Б параметры. Характеристики и применение германиевого транзистора П210Б: обзор параметров

alexxlabРазное
Какова область применения транзистора П210Б. Каковы основные электрические параметры П210Б. Какие аналоги существуют для П210Б. В чем особенности конструкции П210Б.

Содержание

Общая характеристика и назначение транзистора П210Б

П210Б — это германиевый сплавной транзистор p-n-p типа большой мощности, предназначенный для работы на низких частотах. Данный транзистор относится к семейству П210 и имеет следующие основные особенности:

  • Полупроводниковый материал — германий
  • Структура — p-n-p
  • Технология изготовления — сплавная
  • Назначение — для мощных низкочастотных схем
  • Корпус — металлостеклянный с жесткими выводами

Транзисторы серии П210 изначально разрабатывались для применения в военной промышленности, в основном в оборонной сфере. Поэтому они проходили серьезные испытания перед выпуском и отличаются повышенной надежностью.

Область применения транзистора П210Б

Благодаря своим характеристикам, транзистор П210Б находит применение в следующих областях:


  • Усилители низкой частоты большой мощности
  • Выходные каскады усилителей низкой частоты
  • Переключающие схемы
  • Преобразователи постоянного напряжения
  • Источники питания
  • Другая электронная аппаратура, требующая мощных низкочастотных транзисторов

Где конкретно может использоваться П210Б? Этот транзистор подходит для создания мощных звуковых усилителей, например, для концертного оборудования. Также он может применяться в промышленных источниках питания, требующих высокой надежности.

Основные электрические параметры П210Б

Рассмотрим ключевые электрические характеристики транзистора П210Б:

  • Максимально допустимое напряжение коллектор-эмиттер: 50 В
  • Максимально допустимый постоянный ток коллектора: 12 А
  • Максимально допустимая постоянная рассеиваемая мощность коллектора: 45 Вт
  • Статический коэффициент передачи тока: не менее 10 (при Uкэ = 2 В, Iк = 5 А)
  • Обратный ток коллектора: не более 15 мА
  • Граничная частота коэффициента передачи тока: не менее 0,1 МГц

Каковы особенности этих параметров? Высокий допустимый ток коллектора (12 А) позволяет использовать П210Б в мощных схемах. При этом относительно невысокое максимальное напряжение (50 В) ограничивает применение в высоковольтных устройствах.


Особенности конструкции транзистора П210Б

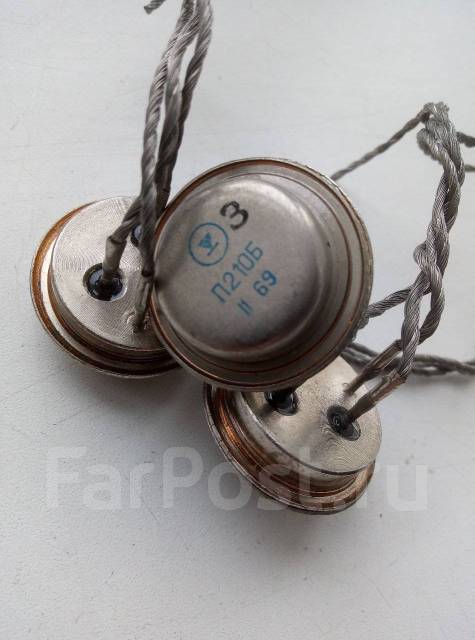

Транзистор П210Б выпускается в металлостеклянном корпусе с жесткими выводами. Такая конструкция обеспечивает следующие преимущества:

  • Хороший отвод тепла от кристалла
  • Высокая механическая прочность
  • Герметичность корпуса
  • Устойчивость к климатическим воздействиям

Как устроен корпус П210Б? Кристалл транзистора помещен в металлический корпус, который герметично запаян. Выводы транзистора выполнены в виде жестких штырей, что упрощает монтаж и повышает надежность соединения.

Аналоги транзистора П210Б

Для П210Б существует ряд аналогов, как отечественных, так и зарубежных. Рассмотрим некоторые из них:

  • Отечественные аналоги: ГТ701А
  • Зарубежные аналоги: AD142, AD545, 2N457, 2N458, AUY22, AD325

Чем отличаются эти аналоги от П210Б? Как правило, они имеют схожие основные параметры, но могут отличаться в деталях. Например, транзистор AD142 имеет близкие характеристики по току и напряжению, но несколько отличается по частотным свойствам.

Преимущества и недостатки П210Б

Как и любой электронный компонент, транзистор П210Б имеет свои сильные и слабые стороны. Рассмотрим основные преимущества и недостатки:


Преимущества:

  • Высокая надежность благодаря военному происхождению
  • Большой допустимый ток коллектора
  • Хорошие тепловые характеристики
  • Прочный корпус

Недостатки:

  • Ограниченная доступность из-за прекращения производства
  • Низкая граничная частота
  • Относительно невысокое максимальное напряжение

Как эти особенности влияют на применение П210Б? Высокая надежность делает его привлекательным для ответственных применений, но ограниченная доступность затрудняет использование в новых разработках.

История производства и современное состояние

Транзистор П210Б имеет длинную историю производства:

  • Начало выпуска: 1960-е годы
  • Основные производители: НИИ-35 (ныне НПП «Пульсар»), Ереванский электротехнический завод, Ташкентский завод электронной техники
  • Позднее производство: завод «Гамма» в Запорожье
  • Прекращение массового производства: 1990-е годы

Какова ситуация с производством П210Б сегодня? В настоящее время массовое производство этих транзисторов прекращено. Они могут быть доступны только из старых запасов или у специализированных поставщиков.



Характеристики германиевых транзисторов П210

П210 – германиевые сплавные транзисторы p-n-p большой мощности низкой частоты. Предназначены для применения в усилителях низкой частоты, переключающих схемах, блоках питания. Выпускаются в металлостеклянном корпусе с жесткими выводами.

Корпусное исполнение и цоколевка П210

Характеристики транзистора П210

Предельные параметры П210

Максимально допустимый постоянный ток коллектоpа (IК max):

  • П210В, П210А, П210Б, П210 — 12 А

Максимально допустимый импульсный ток коллектоpа (IК, и max):

Граничное напряжение биполярного транзистора (UКЭ0 гр) при Тп = 25° C:

Максимально допустимое постоянное напряжение коллектор-эмиттер при токе базы, равном нулю (UКЭ0 max) при Тп = 25° C:

  • П210В — 40 В
  • П210Б — 50 В
  • П210 — 60 В

Максимально допустимое постоянное напряжение коллектор-база при токе эмиттеpа, равном нулю (UКБ0 max) при Тп = 25° C:

  • П210В — 45 В
  • П210А, П210Б — 65 В

Максимально допустимое постоянное напряжение эмиттеp-база при токе коллектоpа, равном нулю (UЭБ0 max) при Тп = 25° C:

  • П210Ш, П210В, П210А, П210Б — 25 В

Максимально допустимая постоянная рассеиваемая мощность коллектора (PК max) при Тк = 25° C:

  • П210В, П210Б — 45 Вт
  • П210А, П210 — 60 Вт

Максимально допустимая постоянная рассеиваемая мощность транзистора (Pmax) при Тк = 25° C:

Максимально допустимая температура перехода (T

п max):

  • П210Ш, П210А, П210 — 85 ° C

Максимально допустимая температура корпуса (Tк max):

  • П210Ш, П210А — 70 ° C

Максимально допустимая температура окружающей среды (Tmax):

  • П210В, П210Б — 70 ° C
Электрические характеристики транзисторов П210 при Т
п = 25oС

Статический коэффициент передачи тока биполярного транзистора (h21Э)

  • П210Ш — 15 — 60 при UКЭ 1 В, при IК 7 А
  • П210В, П210Б — 10 при UКЭ 2 В, при IК 5 А
  • П210А — 15 при UКЭ 2 В, при IК 5 А
  • П210 — 15

Напряжение насыщения коллектор-эмиттеp (UКЭ нас)

Обратный ток коллектоpа (IКБ0)

  • П210Ш — 8 мА
  • П210В —
    15 мА
  • П210А — 8 мА
  • П210Б — 15 мА
  • П210 — 12 мА

Граничная частота коэффициента передачи тока (fгр)

  • П210Ш — 0,1 МГц
  • П210А — 0,1 МГц

Предельная частота коэффициента передачи тока биполярного транзистора (fh31)

  • П210В, П210Б, П210 — 0,1 МГц

Тепловое сопротивление переход-корпус (RТ п-к)

  • П210Ш, П210В, П210А, П210Б — 1 ° C/Вт
  • П210 — 5 ° C/Вт

Опубликовано 13. 02.2020

Транзистор П210 — DataSheet

Цоколевка транзистора П210



Параметры транзистора
Параметр		ОбозначениеМаркировкаУсловияЗначениеЕд. изм.
АналогП2102N3614
П210А2N3614
П210БAD142, AD545
П210ВAD143
П210Ш2N3614
Структура ——p-n-pВт
Максимально допустимая постоянная рассеиваемая мощность коллектораPK max,P*K, τ max,P**K, и maxП210 —60*
П210А—60*
П210Б—45*
П210В—45*
П210Ш—60*
Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттеромfгр, f*h31б, f**h31э, f***maxП210—≥0. 1**МГц
П210А—≥0.1**
П210Б—≥0.1**
П210В—≥0.1**
П210Ш—≥0.1**
Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттераUКБО проб., U*КЭR проб., U**КЭО проб.П210—60**В
П210А—65**
П210Б—65
П210В—45
П210Ш—64*
Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектораUЭБО проб., П210—25В
П210А—25
П210Б—25
П210В—25
П210Ш—25
Максимально допустимый постоянный ток коллектораIK max, I*К , и maxП210—12А
П210А—12
П210Б—12
П210В—12
П210Ш—12
Обратный ток коллектора — ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттераIКБО, I*КЭR, I**КЭOП210—≤12мА
П210А45 В≤8
П210Б—≤15
П210В—≤15
П210Ш65 В≤8
Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттеромh21э,  h*21ЭП2102 В; 5 А≥15*
П210А2 В; 5 А≥15*
П210Б2 В; 5 А≥10*
П210В2 В; 5 А≥10*
П210Ш2 В; 5 А≥15*
Емкость коллекторного переходаcк,  с*12эП210——пФ
П210А——
П210Б——
П210В——
П210Ш——
Сопротивление насыщения между коллектором и эмиттером rКЭ нас,  r*БЭ насП210——Ом
П210А——
П210Б——
П210В——
П210Ш——
Коэффициент шума транзистораКш, r*b, PвыхП210——Дб, Ом, Вт
П210А——
П210Б——
П210В——
П210Ш——
Постоянная времени цепи обратной связи на высокой частотеτк, t*рас,  t**выкл,  t***пк(нс)П210——пс
П210А——
П210Б——
П210В——
П210Ш——

Описание значений со звездочками(*,**,***) смотрите в таблице параметров биполярных транзисторов.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

характеристики аналоги, распиновка и datasheet

Технические характеристики транзистора П210Б указывают на то, что область его применения охватывает схемы переключающие, выходные каскады усилителей низкой частоты, а так же преобразователи постоянного напряжения и другую электронную технику. Полупроводниковым материалом радиоэлемента служит германий, структура перехода  p-n-p. Этот триод считается довольно мощным, работает он на низких частотах.

Изготавливают полупроводник по сплавной технологии. Когда-то транзисторы этой серии проектировались для использования в военной промышленности (в основном в обороне), поэтому перед выпуском проходили серьёзные испытания.

Цоколевка

Распиновка транзистора П210Б обозначена на представленном ниже изображении. Там же можно ознакомиться с габаритными размерами и внешним видом компонента. Корпус, в котором располагается устройство загерметизирован и сделан из металла.

Технические характеристики

Предельно допустимые значения параметров считаются приоритетными.  Поэтому всего производители приводят их вначале технической документации. Максимальные параметры П210Б:

Ещё одной важной группой значений являются электрические параметры. В списке приведены все эти данные для рассматриваемого изделия, записанные в документации производителя:

  • крутизна характеристики >5 А/В;
  • тепловое сопротивление среда — кристалл 40 ОС/В;
  • начальный ток коллектора <8 мА;
  • тепловая постоянная кристалл — корпус 100 мкс.
  • обратный ток коллектора:
    • при tокт = +20 ОС — <15 мА;
    • при tокт = +60 ОС — <90 мА;
  • коэффициент усиления по току в схеме с общим эмиттером – 10 … 100
  • напряжение (U) насыщения коллектор – эмиттер 0,6 … 2,5 В;
  • U отсечки переходной характеристики в схеме с ОЭ -0,3 В;
  • U лавинного пробоя при Iк = 2,5 А и tокр = -55 … +60ОС >40 В;
  • напряжение насыщения эмиттер — база 0,5 … 2 Ввходное сопротивление в схеме с общей базой 0,4 Ом;
  • максимальная частота к-та передачи тока >100 кГц;
  • тепловое сопротивление кристалл — корпус 1 ОС/В;

Аналоги

Перечислим зарубежные транзисторы, которые могут выступать в качестве аналогов для П210Б:

  • AD142;
  • 2N457;
  • 6NU74;
  • 7NU74;
  • 2N458;
  • AUY22;
  • AD325;
  • AD545;
  • AUY22A;
  • AUY21;
  • AUY21A.

Среди отечественных изделий выпускается ГТ701А, параметры которого так же схожи.

Перед тем как производить замену на тот или иной аналог, в обязательном порядке проверяйте и сравнивайте все технические данные по Datasheet.

Производители

Изначально транзисторы модельного ряда П210 выпускали три компании: НИИ-35 (в настоящее время НПП «Пульсар»), Ереванский электротехнический завод, Ташкентский завод электронной техники (в то время был ещё Ташкентским государственным заводом п/я 125). Позднее эстафету передали предприятию «Гамма» в г. Запорожье. В 1990х годах производство перестало быть перспективным.
