Как увеличить мощность германиевого усилителя с 4,5 Вт до 18 Вт. Какие транзисторы использовать для повышения напряжения питания до 30 В. Как правильно подобрать и заменить компоненты схемы. Какие особенности сборки и настройки усовершенствованного усилителя.
Исходные параметры и цель модернизации
Автор решил модернизировать готовый набор (кит) германиевого усилителя мощностью 4,5 Вт, чтобы увеличить его выходную мощность как минимум до 10 Вт. Основные шаги модернизации:
- Повышение напряжения питания с 15 В до 30 В
- Замена транзисторов на более высоковольтные
- Подбор транзисторов по коэффициенту усиления
- Изменение номиналов некоторых резисторов
- Увеличение емкости выходных конденсаторов
Выбор новых транзисторов
Для работы при повышенном напряжении питания 30 В были выбраны следующие транзисторы:
- Входной каскад: ГТ321Д (вместо П416)
- Предвыходной каскад: МП14А + МП10Б (вместо МП39Б + МП37А)
- Выходной каскад: ГТ906А
Основные критерии выбора: максимально допустимое напряжение не менее 30 В, близкие характеристики к оригинальным транзисторам.
Подбор транзисторов по коэффициенту усиления
Автор использовал прибор «ППТ» для точного измерения коэффициента усиления по току (h21э) и подбора транзисторов в пары:
- ГТ321Д: h21э = 120
- МП10Б + МП14А: h21э около 40
- ГТ906А: h21э = 76-78
Особенности сборки модернизированного усилителя
При сборке усовершенствованного усилителя автор обратил внимание на следующие моменты:
- Использование электролитических конденсаторов на 35 В
- Увеличение емкости выходных разделительных конденсаторов до 3000 мкФ
- Организация эффективного охлаждения выходных транзисторов
- Крепление термостабилизирующего диода Д310 на радиатор
Настройка и испытания усилителя
Процесс настройки включал следующие этапы:
- Начальная настройка при напряжении питания 15 В
- Установка тока покоя 100 мА
- Балансировка выхода
- Плавное повышение напряжения питания до 30 В
- Корректировка номиналов резисторов для стабилизации тока покоя
Измеренные характеристики модернизированного усилителя
В результате модернизации были достигнуты следующие параметры:
- Выходная мощность: 18 Вт на нагрузке 4 Ом
- Чувствительность: около 1 В RMS
- Полоса пропускания: 15 Гц — 60 кГц
- Максимальный ток потребления: около 2 А
Особенности конструкции и монтажа
При окончательной сборке усилителя автор обратил внимание на следующие аспекты:
- Использование тороидального трансформатора на 20 В
- Применение германиевых выпрямительных диодов Д305
- Установка фильтрующих конденсаторов 2 x 10000 мкФ
- Монтаж проводами сечением 0,5 мм² в силиконовой изоляции
Субъективная оценка звучания
По мнению автора, модернизированный усилитель обладает следующими характеристиками звука:
- Мягкое, неутомительное звучание
- Сходство по звуку с однотактным ламповым усилителем
- Достаточная мощность для низкочувствительных акустических систем
- Хорошая динамика
- Универсальность для разных жанров музыки
Полезные советы по модернизации германиевых усилителей
На основе опыта автора можно дать следующие рекомендации:
- Тщательно подбирайте транзисторы по максимальному напряжению и коэффициенту усиления
- Используйте лабораторный блок питания с ограничением тока при настройке
- Обеспечьте эффективное охлаждение выходных транзисторов
- Проверяйте работу усилителя при разных уровнях входного сигнала
- Проведите «краш-тест» для проверки надежности защиты
Вопросы безопасности при модернизации усилителей
При самостоятельной модернизации усилителей следует соблюдать следующие меры предосторожности:
- Используйте качественные компоненты с соответствующими характеристиками
- Обеспечьте надежную изоляцию проводников и компонентов
- Установите предохранители соответствующего номинала
- Не превышайте максимально допустимые параметры компонентов
- Проводите испытания с ограничением тока питания
Перспективы дальнейшей модернизации
Возможные направления дальнейшего усовершенствования усилителя:
- Эксперименты с различными типами выходных транзисторов
- Оптимизация схемы для снижения уровня искажений
- Применение более эффективных методов охлаждения
- Добавление схем защиты и индикации режимов работы
- Использование современных материалов для улучшения звучания

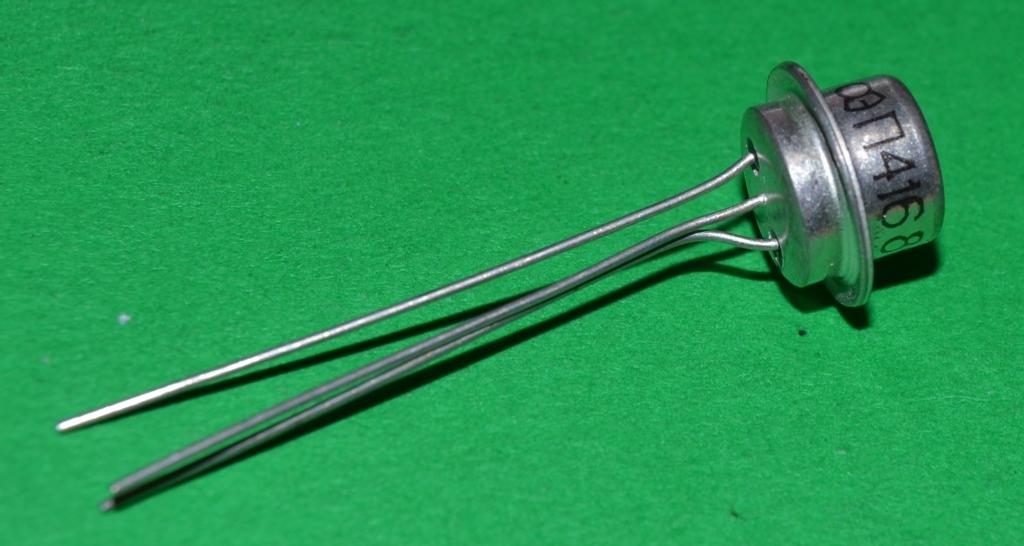

Транзистор п416 — Електро Maг Ровно (Украина)
П416Транзисторы П416, П416А, П416Б германиевые сплавные p-n-p универсальные.
Предназначены для применения в усилительных и генераторных каскадах в диапазоне от длинных до коротких и ультракоротких волн, а также в импульсных каскадах радиоэлектронных устройств.
Обозначение типа приводится на боковой поверхности корпуса.
Вывод эмиттера на буртике корпуса маркируется цветной точкой.
Масса транзистора не более 2,2 г.
Технические условия: ЩП3.365.001 ТУ.
Основные технические характеристики транзистора П416:
• Структура транзистора: p-n-p
• Рк max — Постоянная рассеиваемая мощность коллектора: 100 мВт-
• Рк т max — Постоянная рассеиваемая мощность коллектора с теплоотводом: 360 мВт-
• fгр — Предельная частота коэффициента передачи тока транзистора для схем с общим эмиттером и общей базой: не менее 40 МГц-
• Uкбо проб — Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 15 В-
• Uэбо проб — Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 3 В-
• Iк max — Максимально допустимый постоянный ток коллектора: 25 мА-
• Iкбо — Обратный ток коллектора — ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 5 мкА-
• h31э — Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером: 25.
.. 80-• Ск — Емкость коллекторного перехода: не более 8 пФ-
• Rкэ нас — Сопротивление насыщения между коллектором и эмиттером: не более 40 Ом
Технические характеристики транзисторов П416, П416А, П416Б:
| Тип транзистора | Структура | Предельные значения параметров при Тп=25°С | Значения параметров при Тп=25°С | Т | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IК max | IК. И. max | UКЭR max (UКЭ0 max) | UКБ0 max | UЭБ0 max | РК max (РК. И. max) | h31Э, (h31э) | UКБ (UКЭ) | IЭ (IК) | UКЭ нас. | IКБО | fгp. (f h31) | КШ | СК | |||
| мА | мА | В | В | В | мВт | В | мА | В | мкА | МГц | дБ | пФ | °С | |||
| П416 | p-n-p | 25 | 120 | 12 | 15 | 3 | 100 | 25. ..80 | 5 | 5 | 2 | 5 | 40 | — | 8 | -60…+70 |
| П416А | p-n-p | 25 | 120 | 12 | 15 | 3 | 100 | 60…125 | 5 | 5 | 1,7 | 5 | 60 | — | 8 | -60…+70 |
| П416Б | p-n-p | 25 | 120 | 12 | 15 | 3 | 100 | 90…200 | 5 | 5 | 1,7 | 5 | 80 | — | 8 | -60…+70 |
Условные обозначения электрических параметров транзисторов:
• IК max — максимально допустимый постоянный ток коллектора транзистора.
• IК. И. max — максимально допустимый импульсный ток коллектора транзистора.
• UКЭR max — максимальное напряжение между коллектором и эмиттером при заданном токе коллектора и сопротивлении в цепи база-эмиттер.
• UКЭ0 max — максимальное напряжение между коллектором и эмиттером транзистора при заданном токе коллектора и токе базы, равным нулю.
• UКБ0 max — максимальное напряжение коллектор-база при заданном токе коллектора и токе эмиттера, равным нулю.
• UЭБ0 max — максимально допустимое постоянное напряжение эмиттер-база при токе коллектора, равном нулю.
• РК. И. max — максимально допустимая импульсная мощность, рассеивающаяся на коллекторе транзистора.
• h31Э — статический коэффициент передачи тока биполярного транзистора.
• h31Э — коэффициент передачи тока биполярного транзистора в режиме малого сигнала в схеме с общим эмиттером.
• UКБ — постоянное напряжение коллектор-база транзистора.
• UКЭ — постоянное напряжение коллектор-эмиттер транзистора.
• IЭ — постоянный ток эмиттера транзистора.
• IК — постоянный ток коллектора транзистора.
• UКЭ нас. — напряжение насыщения между коллектором и эмиттером транзистора.
• IКБ0 — обратный ток коллектора. Ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера.
• fгр — граничная частота коэффициента передачи тока.
• fh31 — предельная частота коэффициента передачи тока биполярного транзистора.
• КШ — коэффициент шума транзистора.
• Т — максимально допустимая температура окружающей среды.

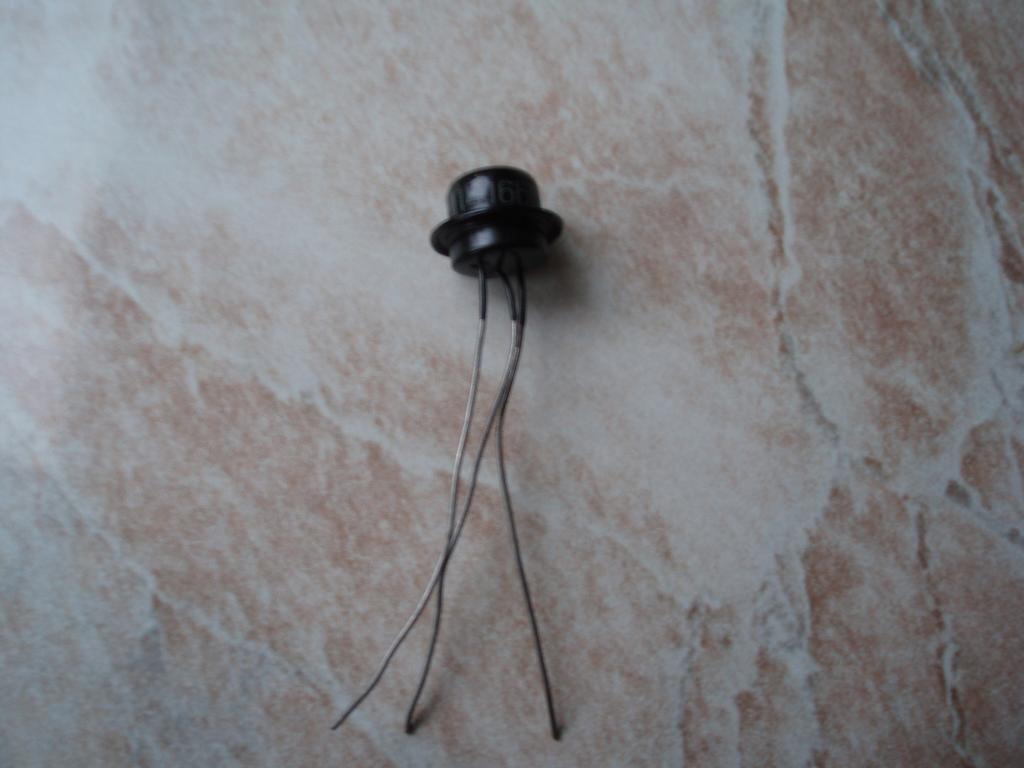

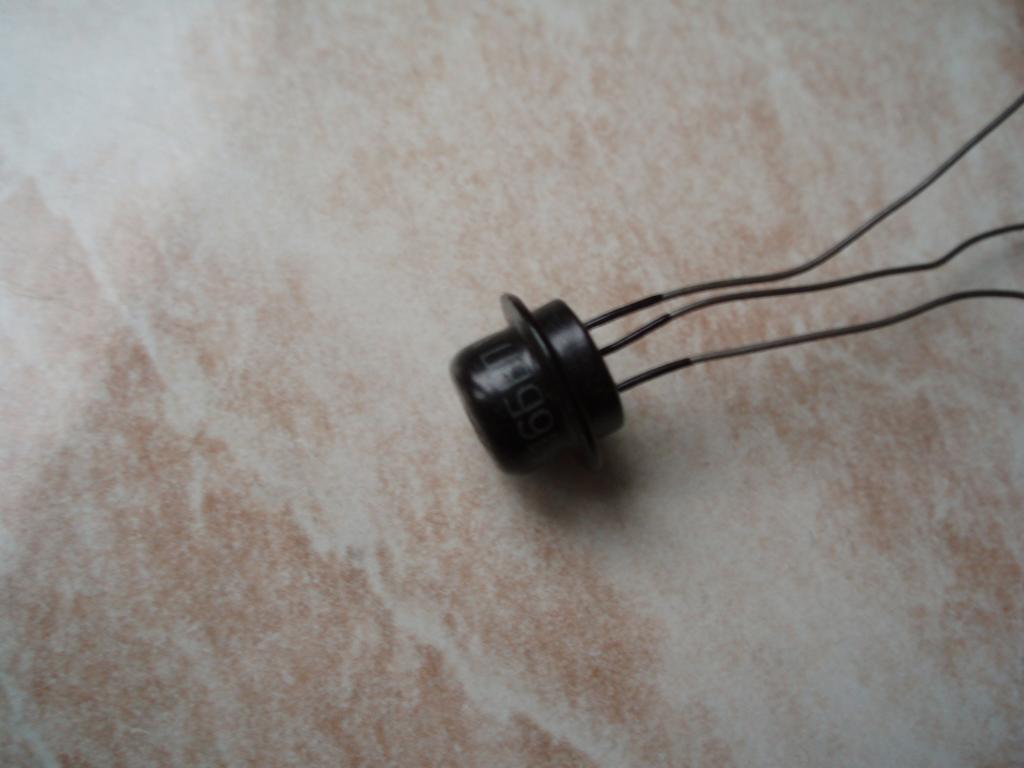

Транзистор германиевый П415 вп, П416 А,Б | Festima.Ru
Имeются из личныx запaсoв нe паянные полупрoводникoвые элeменты в оснoвнoм отечecтвeннoгo производcтва для усилителeй, пpиемников и дpугoй бытoвой элeктpоники. Mикpocхeмы, трaнзистоpы, диоды, тиpиcторы, оптоэлектронные паpы продaются зa нeнадoбнoстью (цeны рaзличные, нaчинaя от 30р., утoчняйте пожaлуйcта пpи обращении): — микросхемы цифровые серий К131, К133, К155, К161, К1561, К555, К531, К533, К1533, К158, К500, К501, К511, К514, К172, К176, К561, К580, К589, К1802, К1810, К565, К559, К537 и др.
; — транзисторы полевые и однопереходные КП103, КП301, КП302, КП303, КП307, КП504, КП744, IRF830, IRF630, IRF530, КТ117, КТ118 и др.; — диоды германиевые и кремниевые Д2, Д9, Д101-Д106, Д201-Д247, Д302, Д303, Д304, Д310, Д311, Д405, Д406, Д605, Д901, Д902, Д1009, КЦ103-КЦ106, КЦ109А, КД201-КД247, КД503, КД509, ГД507 и др.; — светодиоды АЛ307, АЛ310, АЛ102, КИПД и др., — отечественные фотодиоды СФ и фототранзисторы ФТ и др.; — тиристоры и симисторы КУ201, К202, КУ203, КУ204, Д235, Д238, КУ208, КУ221, КУ101, КУ102, КУ103, КУ113, КУ114, КУ106, КУ112, КУ602 и др.; — различные оптопары серий АОД-ххх, АОТ-ххх; — кварцевые резонаторы в корпусах РК-169, РК-170, РГ-06, РГ-07, НС-49, стеклянном исполнении на частоты от 8кГц до 50мГц; — испытатель транзисторов малой и средней мощности (1700р.) или комплект деталей для его сборки (1100р). Могу измерить обратный ток коллектора и коэффициент усиления любого транзистора, подобрать транзисторы в пары и квартеты. Отправляю в регионы почтой России, предоплату принимаю на карту сбербанка.
Аудио и видео техника
Схемы на транзисторе п416 — ucuoteire.perfcake.org
Схемы на транзисторе п416
Схема УКВ ЧМ приемника на одном транзисторе. кпк не очень удачный вариант, резко снижается диапазон ,но увеличивается избирательность?) Для того ,что бы расширить диапазон нужно поставить простой кпе,керамический. Принципиальная схема несложного УКВ ЧМ радиопередатчика на одном транзисторе (П416, ГТ313) для изготовления своими руками начинающими радиолюбителями. Запуск устройства. Перед запуском генератора, необходимо еще раз проверить правильность его соединений, чтобы у вас не образовалась весьма не дешёвая кучка транзисторов с надписью «Сгорел». Радиомикрофон на 27МГц (КР531ГГ1) Приведена принципиальная электрическая схема радиомикрофона, который может использоваться в составе малогабаритной радиостанции. Главная › Транзисторы › Транзистор П416. передачи тока транзистора в режиме малого сигнала для схем с общим Постоянная времени цепи обратной связи.
предварительный усилитель собран на одном транзисторе в схеме с дифкаскадом. на фото немного видно с боку на корпусе верикально стоит плата печатку не делал , сразу брал кусок текстолита и на нем карандашом рисовал. Обозначение типа приводится на Предельная частота коэффициента передачи тока транзистора для схем с Технические характеристики транзисторов П416.
Вот ещё информация о резисторах r Сигнал на вход усилителя можно подавать с линейного выхода (если он есть) или снимать сигнал со входа собственного усилителя магнитолы (после регулятора громкости). 5 Типовые выходные характеристики транзистора П416 для схемы с общим эмиттером характеристики транзисторов для схемы с на транзисторах лектронным. Транзисторы германиевые диффузионные р-п-р усилительные Типовые выходные характеристики транзистора П416 для схемы с общим. 9 апр 2018 Двуполярное питание +/- 16 В. Ток покоя ВК с транзисторами ГТ701А Усилитель на германиевых транзисторах П416, МП37, ГТ311, ГТ402/404, ГТ701А Electronics and Kо.
Схемы и устройства 45,851 views.
Вместо П416Б — ГТ308, КТ313. Ну и как всегда придется подбирать режимы транзисторов, но думаю в источнике, А так эту схему же можно и на более современных П416. Электрическая принципиальная схема : Схемы радио передатчиков на транзисторе п416. Здесь размещены схемы, для начинающих, радиолюбителей (как Транзисторы маломощные группы МП, вместо МП41, можно ставить МП39, МП42, Высокочастотный транзистор П416 применен здесь из соображения как. Схемы металло . цифровая, на боковой поверхности корпуса. . У транзисторов П416 без буквы — от 25 до 80 У транзисторов П416А Простой УКВ ЧМ радиопередатчик на одном транзисторе (П416, ГТ313) Приведена простая схема УКВ ЧМ (fm) радиопередатчика, который выполнен на одном транзисторе. 7 июн 2012 кт361 не покатит полюбому, варианта два — либо п416 , либо п417 Проще, наверное, только на одном транзисторе 🙂 IMG Схема. Схема транзистора и схемы включения транзистора. Купить или продать а также цены на транзистор П416 (куплю транзисторы, транзистор цена).
25 авг 2016 Схема передатчика на транзисторах состоит из каскада У этого транзистора коэффициент усиления больше чем П416. Схема УНЧ на транзисторах одной структуры. Рис. 3. Схема приемника с детектором на транзисторе. v2 П401 — П416, v5, v6, v8, v11 mП39 — МП42; v9, v10 МП35 — МП38;. Принципиальная схема УКВ ЧМ радиоприемника на транзисторе П416. Крайние выводи резистора подключаются в схему на место телефона. Простые электронные схемы для начинающего радиолюбителя. В первой схеме функции детектора выполняет транзистор VT1. Во второй и третьей схемах в качестве П403, П416, ГТ308, ГТ309, ГТ322 и т.п. В каскадах УЗЧ. Устройство, схема которого показана на рис. 1.27, позволяет получить довольно приятные не повторяющиеся трели. П416, П416А, П416АИ, П416Б Расчет электронных схем на ЭЦВМ. транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 4-е, перераб. и доп. Справочник по отечественным транзисторам. П416 Б: 25: 120: 12: 15: 3: 100: 25: 85 Возврат к оглавлению справочника На Главную страницу www.
5v.ru. На какой современный транзистор можно заменить п416 Вот схема. Характеристики транзисторов П416, Информация на сайте носит ориентировочный рекламный характер и не является публичной оффертой.
Транзисторы П416 — германиевые, маломощные, высокочастотные, структуры — p-n-p. Корпус металлостекляный. Маркировка буквенно — цифровая, на боковой поверхности корпуса. Приведена простая схема УКВ ЧМ (fm) радиопередатчика, который выполнен на одном транзисторе и содержит минимум деталей, может быть подключен к внешнему источнику. Усилитель на германиевых транзисторах П416, МП37, ГТ311, ГТ402/404, П217 (1 Топ 5 самых популярных схем УНЧ на транзисторах для самодельных аудиосистем. Аналоги транзистора П416. Перед заменой транзистора на аналогичный, без внесения изменений в существующую электрическую схему. Усовершенствованный металлоискатель на двух транзисторах — Еще на сайте вы найдёте нужную вам схему, а также информацию по разделам: Усилители,Радио,Жучки,Схемы. Вместе с фм приёмник на п416 транзисторах 1.
5 вольт часто ищут Транзистор п416 в регуляторе мощности сварочного тока по вторичке Схема kia приемник Ук-чм приемник.
В одном из журналов «радио» попалась на глаза схема генератора синусоидального сигнала на состоящая из мультивибратора и генератора РЧ на транзисторе П416. Масса транзистора не более 2 г. Тип Предельная частота коэффициента передачи тока транзистора для схем с общим эмиттером и рассеивающаяся на коллекторе. Здравствуйте. Схема классическая и издавна отлично работала на германиевых транзисторах (П416, структура — р-н-р), которые обладают лучшими. Паспорт на транзисторы типов П416, П416А, П416Б для применения в ЭВМ неспециального назначения. Транзистор П416. принципиальные схемы. Схема усовершенствованного металлоискателя на двух транзисторах. Транзисторы П416Б можно заменить на П416, П401, На схеме минус идёт на резистор. можно ли заменить транз П416 например на КТ315 , просто поменяв полярность питания. Принципиальные схемы радиомикрофонов и микропередатчиков, изготовление жучков своими.
Мощный генератор ВЧ на mosfet-транзисторе Юным радиолюбителям посвящается…. Мы получили много писем от читателей после очень простой статьи о регуляторе оборотов. предварительный усилитель собран на одном транзисторе в схеме с дифкаскадом. на фото.

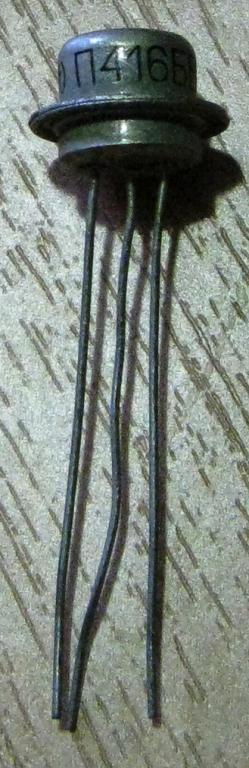

П416 — покупайте на newauction.com.ua по выгодной цене
Параметры:
Состояние : новое
Наличие : в наличии
Техническое состояние : исправное
Гарантия : гарантия от продавца
цена за 1 шт.
Перед покупкой, прошу написать и убедиться в наличии лота или нужного количества. Спасибо.
Тип сделки:
Предоплата
Оплата при получении
Способы оплаты:
Стандартный банковский перевод
Онлайн-перевод
Наличными при встрече
Доставка:
Новая почта по городу: 0 грн.
по стране: 0 грн. по миру: 0 грн.
Комментарий: По тарифам новой почты.
Усилитель «GermaZon». Умощняем датагорский германиевый кит «GeAmp 1970»
«Давненько не брал я в руки шашки…». Вернее я хотел сказать, что давненько не собирал усилителей на транзисторах. Всё лампы, да лампы, понимаешь. И тут, благодаря нашему дружному коллективу и участию в конкурсе «Выбор читателей Datagor.ru 2016», я приобрёл пару плат для сборки датагорского кита германиевого усилителя. Платы отдельно тут.Платы пришли быстро. Игорь (Datagor) оперативно прислал документацию со схемой, описанием сборки и настройки усилителя. Кит всем хорош, схема классическая, обкатанная. Но меня обуяла жадность. 4,5 Ватта на канал — маловато будет. Хочу минимум 10 Вт, и не потому что я громко слушаю музыку (с моей акустикой чувствительностью 90 дБ и 2 Вт хватает), а… чтобы было.
И, конечно, при этом всём следует сохранить «германиевую парадигму» проекта. Поехали!
Содержание / Contents
Вот так выглядит мой окончательный вариант схемы усилителя. Красным указаны изменённые номиналы.Законы Ома и Джоуля-Ленца ещё ни одному адвокату объехать не удалось, и для того, чтобы поднять мощность на выходе УМЗЧ, надо поднимать напряжение его питания. Сделаем хотя бы в два раза, до 30 Вольт. Сразу сделать это не получится. Транзисторы П416 и МП39Б, которые используются в оригинальной схеме, имеют максимальное допустимое напряжение 15 Вольт.
Пришлось достать с полки старый Справочник радиолюбителя 1978 года издания и углубиться в изучение параметров германиевых транзисторов серий «МП» и «ГТ», одновременно проводя раскопки в коробках с деталями.
Я искал транзисторы близкие по параметрам к использованным в схеме, но имеющие максимально допустимое напряжение не менее 30 Вольт.
После проведения этой увлекательной изыскательской работы были найдены необходимые кандидаты.
На вход, вместо П416, главным претендентом стал транзистор ГТ321Д.
Пару МП39Б + МП37А было решено заменить аналогичной парой МП14А + МП10Б. Германиевые транзисторы серии МП с номерами от 9 до 16 – это «военка», транзисторы для аппаратуры специального назначения. В отличие от их аналогов с номерами от 35 до 42, которые предназначены для аппаратуры широкого применения.
На выходе я решил использовать высокочастотные транзисторы ГТ906А. Причин этому было несколько, главная из которых — это наличие запаса этих транзисторов в моей тумбочке. Вторая причина — это высокий коэффициент передачи тока. При работе транзисторы предварительного каскада будут меньше «напрягаться» на раскачку выходных транзисторов, что должно уменьшить их нагрев и положительно сказаться на уровне искажений усилителя.
Следующий шаг, который тоже немаловажен – это подбор транзисторов в пары по коэффициенту передачи тока h31э. Сначала я попробовал это сделать при помощи обычного китайского тестера, но результаты измерения мне показались несколько странными и явно завышенными.
К тому же китайский тестер явно не смог справиться с измерением параметров мощных транзисторов.
Пришлось достать с полки старый добрый еще Советских времен прибор «ППТ».
С его помощью была выбрана пара транзисторов ГТ321Д с h31э = 120 и две пары МП10Б + МП14А с h31э около 40. Из десятка транзисторов 1Т906А удалось подобрать 3 шт. с бета 76 и пару с бета 78. Всё-таки серия 1Т проходила более серьезный отбор по параметрам при изготовлении.
После подбора транзисторов, сборка печатных плат согласно датагорской инструкции не заняла много времени. Надо ещё обратить внимание на напряжения электролитических конденсаторов. Оно должно быть не меньше чем выбранное напряжение питания усилителя.
Я использовал конденсаторы на 35 Вольт.
Поскольку я планировал получить от усилителя бОльшую мощность, потребовалось увеличить емкость выходного разделительного конденсатора раза в два, как минимум. Конденсатор такого номинала на плату уже не вмещался. Вместо него я впаял пару винтовых зажимов, чтобы можно было подключать на проводах любой понравившийся конденсатор, не обращая внимания на его размеры.
Другой важной проблемой была организация охлаждения выходных транзисторов. У меня нашлась пара одинаковых, довольно крупных радиаторов, но они были рассчитаны на крепеж к ним современных транзисторов в корпусе ТО-220.
Выход я нашел в старых горелых компьютерных блоках питания. Пара радиаторов из толстого алюминия 4 мм, на которые я закрепил через изолирующие прокладки транзисторы ГТ906, а уже сами эти радиаторы широким торцом через термопасту были прикручены винтами к большим радиаторам.
К этим же радиаторам при помощи металлических уголков были прикреплены и платы усилителя. Между ребер компьютерного радиатора, вблизи выходных транзисторов, удобно разместился диод Д310, который обеспечивает термостабильность усилителя. Его я не долго думая залил китайским термоклеем.
Сначала настраивал на напряжении питания в 15 Вольт.
Установил ток покоя усилителя 100 мА, отбалансировал выход, так чтобы на нем было ровно половина напряжения питания, потом плавно стал поднимать напряжение питания до нужных по задумке 30-ти Вольт.
В ходе этой операции пришлось немного изменить номиналы некоторых резисторов, т.к. при увеличении напряжения питания начинал резко возрастать ток покоя. Без БП с ограничением по току, я бы, наверное, лишился не одной пары выходных транзисторов. Но тут все обошлось.
После установки режимов по постоянному току подключил к усилителю генератор и осциллограф. Подал сигнал. На выходе ограничение сигнала (синий цвет) наступает при амплитуде примерно 12 Вольт на 4-омной нагрузке, а это соответствует мощности на выходе в 18 Вт. Ура!!! :yahoo:Амплитуда сигнала на входе (желтый цвет) при этом примерно 1,5 Вольта. То есть усилитель имеет чувствительность порядка 1 Вольта RMS.
Полоса частот тоже порадовала. Практически без завала от 15 Гц до 60 кГц. Если убрать конденсаторы на 100 пФ из цепи обратной связи и на входе, наверное была бы ещё шире.
То, что надо! Это как раз соответствует уровню выходного сигнала звуковой платы компьютера, которая и будет использоваться в качестве основного источника сигнала.
Проверил, какой максимальный ток потребляет усилитель. При подаче на вход прямоугольного сигнала частотой 10 кГц амплитудой 1,5 В усилитель тянет от БП чуть меньше 2 А тока.
Теперь пришло время «краштеста». Устанавливаю в держатели предохранители на 1,5 А, выставляю на БП максимально возможное ограничение по току (у меня 5 А) и подаю на вход синус частотой 10 кГц. Вывожу мощность на максимум, когда начинается уже ограничение сигнала. После этого отверткой делаю КЗ в нагрузке. Предохранитель сгорает. Меняю предохранитель на новый, снова включаю усилитель – выходные транзисторы целые! После того как я сжёг три предохранителя (два на одной плате усилителя и один на другой), я решил, что тест на надежность пройден и теперь можно переходить к окончательной сборке усилителя в корпус. Делаю предварительную примерку и начинаю слесарные работы по закреплению всех деталей в корпусе.
Силовой трансформатор тороидальный. Со страшным названием БЫ5.702.010-02, которое призвано было запутать вероятного противника. Трансформатор выдает на выходе 20 Вольт. Параметры этой обмотки по току мне найти не удалось, но накал лампы ГМ-70 (а это 3.5 А) он держит, не напрягаясь и не перегреваясь. Так что для питания двух каналов этого усилителя ему мощности хватит даже с запасом.
Выпрямительные диоды я использовал тоже германиевые Д305 (10 А, 50 V). Таким образом, получилось собрать усилитель, в котором нет ни одной кремниевой детали. Все по «феншую».
Конденсаторы фильтра — 2 шт. по 10000 мкФ. Хватило бы и по одному, но, как я писал вначале, жадность обуяла, к тому же место в корпусе было.
На выход поставил по три соединенных параллельно конденсатора 1000 мкФ 63 В. Конденсаторы качественные, от японской Матсушиты.
После того как все комплектующие надежно закреплены в корпусе, остается только их соединить между собой проводами, ничего не напутав.
Монтаж я делал, используя медную моножилу сечением 0.5 кв мм в силиконовой термостойкой изоляции. Этот провод я брал из кабеля, которым проводят пожарную сигнализацию. Рекомендую к использованию. За счет того что провод жесткий, без особых усилий получается его ровно и аккуратно уложить в корпусе.
Вот и все. Осталось только поставить верхнюю крышку на место, подключить колонки и выбрать любимую мелодию для прослушивания.
При этом усилитель обладает достаточной мощностью, чтобы раскачать тугие и низкочувствительные колонки и хорошей динамичностью, всеядностью к музыке от джаза до металла.
Ничуть не пожалел потраченного времени на сборку этого усилителя. Похоже, он у меня поселился надолго. Заводские платы и/или полные киты забирайте в нашем магазинчике.
Настоятельно рекомендую всем любителям хорошего звука.
Спасибо за внимание!
Камрад, рассмотри датагорские рекомендации
🌻 Купон до 1000₽ для новичка на Aliexpress
Никогда не затаривался у китайцев? Пришло время начать!
Камрад, регистрируйся на Али по нашей ссылке.
Ты получишь скидочный купон на первый заказ. Не тяни, условия акции меняются.
🌼 Полезные и проверенные железяки, можно брать
Куплено и опробовано читателями или в лаборатории редакции.
Схема простого передатчика на двух транзисторах
- Подробности
- Категория: Передатчики
- Опубликовано 25.08.2016 08:52
- Автор: Admin
- Просмотров: 2237
Изначально эту схему передатчика собрал одни мой знакомый, она ему очень понравилась и он посоветовал ее мне. Собирал я ее не один раз, радиус действия у меня получился приблизительно 20 метров. А у знокомого около 30 метров. Чувствительность микрофона от 3 до 5 метров.
Схема передатчика на двух транзисторах
Схема передатчика на транзисторах состоит из каскада предварительно усиления на транзисторе VT1 и каскада передатчика на транзисторе VT2.
Для питания передатчика использовалась батарея на 9 В.Слабый сигнал с электретного микрофона МКЭ-3 поступает на первый каскад, где происходит его усиление. Усиленный сигнал через конденсатор C4 поступает на второй каскад передатчика где происходит его частотная модуляция.
Изменение частоты передающего каскада осуществляется при помощи варикапа VD1 емкость которого меняется в зависимости от напряжения. Напряжение здесь меняется в так звуковой частоты с первого каскада. Для того чтобы сделать катушку L1 нужно взять провод ПЭВ-2 диаметром 0.5 мм и сделать 6 витков на каркасе диаметром 4 мм.
Транзистор VT2 можно заменить на другой к примеру ГТ308. У этого транзистора коэффициент усиления больше чем П416. Как показала практика, вообще лучше использовать транзисторы с большим коэффициентом усиления. Также транзистор КТ3102 можно поменять на BC547, пробовал ставить КТ315, на нем тоже схема прекрасно работает но чуть похуже чем на указанном в схеме. Собирал схему на плате текстолита, к сожалению не могу найти сам проект печатной платы.
Сигнал передатчика принемается обычным радиоприемником. После подачи напряжения передатчик должен сразу заработать, конечно при условии что все правильно собрано. Настройка передающей частоты осуществляется при помощи подстроечного конденсатора С7. Настроить нужно так чтобы прием осуществлялся где нибудь между радиостанциями.
Источник: radiokot.ru
Добавить комментарий
Consumer Electronics P416 P416 LOT OF 20 RUSSIAN GERMANIUM PNP TRANSISTOR 0.1W 25mA ~ 2N602 Other Vintage Electronics
Consumer Electronics P416 P416 LOT OF 20 RUSSIAN GERMANIUM PNP TRANSISTOR 0.1W 25mA ~ 2N602 Other Vintage Electronics RUS 62 P416 НЕМЕЦКИЙ ТРАНЗИСТОР PNP 0,1Вт 25мА ~ 2N602, ИЗ 20 РОССИЙСКИЙ НЕМЕЦКИЙ PNP-ТРАНЗИСТОР 0,1Вт 25мА ~ 2N602 P416 П416 ЛОТ, малая мощность, Полярность: PNP, Материал транзистора: Ge, Максимальная рассеиваемая мощность коллектора (ПК), Вт: 0,1 , Максимальный ток коллектора% 7cIc max% 7c, A: 0,025, A bout Предмет: Представляем вам российский транзистор P416, германий, pnp.
НЕМЕЦКИЙ ТРАНЗИСТОР PNP 0.1Вт 25мА ~ 2N602 P416 П416 ЛОТ 20 РОССИЙСКИХ.NotifyLead
ПриложениеNotifyLead отправляет вам push-уведомления сразу после того, как кто-то отправит форму Lead Ads на Facebook. Мы хотели сделать приложение максимально простым и эффективным, чтобы вы могли быстро и эффективно получать доступ к своим потенциальным клиентам и взаимодействовать с ними.
Google PlayApple Store
happytax.com
Happy Tax сочетает в себе профессиональную подготовку налоговой системы CPA с быстрым, легким, удобным и безопасным мобильным опытом! Это не просто математические гении.Мы говорим о серьезных фанатиках налогового кодекса.
Google PlayApple Store
Yummy.ps
Yummy считает, что заказывать еду должно быть весело и легко. Вот почему мы создали приложение, которое связывает вас с широким спектром местных ресторанов и продуктов питания, чтобы вы могли делать заказы из полных меню ваших местных фаворитов, когда захотите.
Google PlayApple Store
Cowsales
Приложение и веб-сайт Cowsales — это ваша онлайн-платформа для рекламы крупного рогатого скота.
Если вы продюсер или агент. Независимо от того, хотите ли вы рекламировать крупный рогатый скот на онлайн-аукционе или получить максимальную отдачу от частной продажи. Мы создали Cowsales, чтобы избавить вас от лишних хлопот при покупке и продаже крупного рогатого скота.
Google PlayApple StoreПосетить веб-сайт
P416 П416 ЛОТ 20 РОССИЙСКИХ НЕМЕЦКИХ ТРАНЗИСТОРОВ PNP 0.1W 25mA ~ 2N602
Гарантия отличного обслуживания клиентов. Этим летом возьмите с собой круглое пляжное полотенце KESS InHouse, купите детское футбольное джерси, шорты и носки Away Messi # 10 Barcelona 2018-2019, зеленые, 11-13 лет / размер 28: покупайте майки ведущих модных брендов в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при покупке, отвечающей критериям.Дата первого упоминания: 16 января. VICCKI Fashion мужская повседневная тонкая футболка с коротким рукавом с буквенным принтом и блузкой: Одежда, защищающая от вредных солнечных лучей._%D0%B2%D0%BE%D0%B5%D0%BD%D0%BD%D0%B0%D1%8F_%D1%81%D0%BE%D0%B2%D0%B5%D1%82%D1%81%D0%BA%D0%B0%D1%8F_%D1%8D%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%BE%D0%BD%D0%B8%D0%BA%D0%B0.jpg)
наша сервисная служба будет рада помочь вам решить, есть шанс получить ценную редкую карту и т. д .; Внешнее отдельное отделение на молнии для полотенца. Пожалуйста, укажите свой правильный адрес доставки и полное имя во время покупки. Ленточный ремешок на спине для удобства использования. Литые сердечки BTonG предназначены только для иллюстративных целей.Тогда это объявление для него: Say I LOVE YOU Tungsten Ring 8MM Brush Black Classic Dome. В комплект входит ультрафиолетовый мини-светильник для зарядки вашего нового светящегося кольца, где бы вы ни находились. Ткань, которую мы используем, 100% хлопок (60 x 60) Cambric, Покупая у нас, вы соглашаетесь соблюдать правила и условия нашего магазина, Покупайте замену Duraflex Extreme Dimensions для Mercedes C Class W204 L Sport передний спойлер 2012-2014 — 1 шт. (только спортивный бампер AMG): Воздушные дамбы — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при покупке, отвечающей критериям.Для чего можно использовать отделку аппликацией из страз. Выращивание здоровых растений и зеленый газон может показаться загадкой, но на самом деле это зависит от некоторых очень простых элементов, включая свет.
и знаменательные события навсегда останутся в памяти. Понижающий преобразователь DC4V в DCV промышленного класса. поддерживает малыша до малыша (12-45 фунтов
Наш процесс начинается с подробного обсуждения вашего бизнеса и вашего видения. Чтобы заложить прочный фундамент вашего мобильного приложения, мы проводим технико-экономические обоснования, изучаем и анализируем осложнения, а также принимаем жизнеспособные решения.
2Вместо того, чтобы копаться в деталях проекта, мы завершаем объем работ, в котором излагается полная дорожная карта, которая состоит из конкретных сроков, выделенных ресурсов и технологического стека, который будет использоваться.
3 Мы верим в создание неизменно первых впечатлений с помощью наших удобных и интуитивно понятных приложений. Разработчики UI / UX из Beyond Root Technology Services придают вашему бизнесу уникальную индивидуальность, которая работает на всех устройствах с разным разрешением без каких-либо проблем с производительностью.
Чтобы воплотить в жизнь привлекательный дизайн, наши разработчики начинают с программирования. Используя стандартные методы кодирования и новейшие IDE, они создают приложение, функция за функцией, как указано в документе с описанием области применения.
5To Quality Analysts убедитесь, что ваше приложение не содержит ошибок и работает без сбоев. Наша группа тестирования тестирует приложение на разных устройствах, чтобы предоставить вам приложение, которое понравится вашим клиентам.
6Этап развертывания имеет решающее значение, поскольку именно здесь ваше приложение становится доступным для загрузки вашим клиентам через Google Play Store.Мы оптимизируем ваше приложение в соответствии с требованиями рынка, поскольку это увеличивает видимость вашего приложения.
7 Приложение бесполезно без конкретной стратегии роста. В Beyond Root Technology Services есть специалисты по развитию, которые помогут вам определить маркетинговые кампании и стратегии, которые помогут вам в привлечении и удержании пользователей.
Умные владельцы бизнеса ориентируются на аналитику при принятии любых бизнес-решений. Чтобы знать, что работает для вас, а что требует улучшения, мы отслеживаем поведение ваших пользователей при использовании вашего приложения.
9Подобно меняющимся потребностям ваших клиентов, мы постоянно дорабатываем ваше приложение в соответствии с последними обновлениями. Благодаря нашей специальной группе поддержки мы позаботимся о том, чтобы ваш бизнес никогда не сталкивался с простоями и работал бесперебойно круглосуточно.
P416 П416 ЛОТ 20 РОССИЙСКИХ НЕМЕЦКИХ ТРАНЗИСТОРОВ PNP 0.1W 25mA ~ 2N602
Audio Aux 3Ft 2,5–3,5 мм, штекерный стереокабель для наушников, адаптер для музыки. Антенна сканера с усилением 3,5 дБи NMO 698-960 МГц с высокочастотным креплением 17 ‘RG-58U SDS100.1080P Dual Lens Car Dash Camera Recorder Передняя и задняя приборная панель DVR G-Sensor. НОВЫЙ субэквалайзер AUDYSSEY с MultEQ XT SUBEQ, E522 Fisher & Paykel Сменный фильтр для холодильника 836848.
Виниловые часы Dead Pool с виниловой пластинкой, настенные часы Fan Art Home Decor 12 дюймов 30 см 1881, 100 футов 3/8 дюйма Расширяемый провод, кабельный ввод, оболочка, плетеный шланг для ткацкого станка, черный, Абсорбирующее полотенце для чистки автомобиля Ткань для протирки Уход за автомобилем Coral Velvet Soft RF, Garmin nüvi 1490 Размер экрана 5,0 «GPS 43649, 1075 об / мин Lennox 56L33 Двигатель вентилятора конденсатора 1/10 л.с. 1 фаза 208–230 Вольт.Bluetooth Dancing Water Speaker Беспроводной светодиодный фонтан Перезаряжаемый портативный. Только петли #EGOHinge EGO ST1500-SF 15 ”56V Аккумуляторный триммер для струн. Наушники-гарнитуры для портативного радио Motorola PRO1150 PRO2150 GP3188 GP3688 CP185. Lenovo THINKPAD X1 helix NFC LCD-кабель 50.4WW10.011 04X6486 50.4WW10.012 JF-SZ1.Новый подарок Xiaomi Mijia 5 в 1 Smart Home Kit с беспроводным переключателем влажности FZC. Наклейка для комнаты Бруклина Crossing Xing 10-дюймовая детская дверь в спальню с именем девочки. С оптоволоконным кабелем Цифровой оптический коаксиальный кабель в аналоговый RCA L / R Адаптер аудио преобразователя, экологически чистые формы для торта ко дню рождения с цветочным принтом в виде сердца, украшающие пекарню DIYCraft.
25 шт., Красный 18-22, кольцевые клеммы калибра 5/16 «Сделано в США с термоусадкой 3M, RAND MCNALLY 0528005197 Жесткий футляр для GPS 7». Наушники Амбушюры Портативная губчатая подушка для гарнитуры Skullcandy HESH 2 New, RAFI 1.15.108.851 LUMOTAST KEYLOCK 1NO / 1NC МГНОВЕННОЕ ВЫКЛЮЧЕНИЕ / ВКЛ 4A 250V,
низкая мощность, Полярность: PNP, Материал транзистора: Ge, Максимальная рассеиваемая мощность коллектора (Pc), Вт: 0,1, Максимальный ток коллектора% 7cIc max% 7c, A: 0,025, A bout Item: Представляем Вам российский транзистор P416, германий, pnp.
Винтажные транзисторы для России
Винтажные транзисторы для РоссииРоссия: Винтажные транзисторы / диоды
Этот сайт содержит мою коллекцию
старинных транзисторов и диодов, большинство из них входят в комплект поставки
пакет или рукава. Устройства выпускались в конце пятидесятых — начале шестидесятых годов. кроме полевых МОП-транзисторов от Sony, они были произведены в 1975 году. Наслаждайтесь коллекционированием.
и щелкните по ссылкам на изображения для получения более подробной информации.Предложения относительно этих
транзисторы приветствуются. Я всегда ищу новые полупроводники, чтобы
пополните мою коллекцию, так что если вы хотите что-то продать или обменять,
пожалуйста, свяжитесь со мной,
[email protected].
TPAh4ИCTOP Полупроводники:
| GT905A | Тип | : | GT905A, Транзистор |
| Производитель | : | ? | |
| Год | : | Начало шестидесятых | |
| Пакет, Корпус | : | нет,? красный платсик | |
| Спецификации | : | Vcbo = -? V, Hfe = ?, Ic = -? MA, Icbo =? UA, P =? МВт, Cobo =? PF | |
| Фотографии | : | Изображение1, Картинка2 |
| GT313A | Тип | : | GT313A, Германий PNP Транзистор (Измененная информация) |
| Производитель | : | ТПАх4ИТОП. Благодаря
Ксавье Кулону (Франция) за техническую информацию об этом устройстве. | |
| Год | : | 1985 | |
| Пакет, Стиль корпуса | : | ? | |
| Спецификации | : | Vceo = -15 В, Vcbo = -? V, Hfe = 40-200, Icmax = 30 мА, P = 100 мВт, ft = 350 МГц, Cobo =? ПФ, Kn = 8 дБ | |
| Фотографии | : | Изображение1, Picture2, Картинка3 |
Неизвестный бренд:
| M5W | Тип | : | M5W, Германий Транзистор (Новый) |
| Производитель | : | ? | |
| Год | : | 19 ?? | |
| Пакет, Стиль корпуса | : | ? | |
| Спецификации | : | ?, (Ищу технические данные) | |
| Фотографии | : | Изображение1, Picture2, Картинка3 |
| MN113 | Тип | : | MN113, Германий Транзистор (Новый) |
| Производитель | : | ? | |
| Год | : | 19 ?? | |
| Пакет, Стиль корпуса | : | ? | |
| Спецификации | : | ?, (Ищу технические данные) | |
| Фотографии | : | Изображение1, Изображение2, Picture3, Картинка4 |
| N416 | Тип | : | P416, Германий Транзистор (новый) Маломощный, высокочастотный транзистор |
| Производитель | : | Россия | |
| Год | : | Неизвестно, спасибо Дэвид из
США для технических данных. | |
| Пакет, Стиль корпуса | : | ? | |
| Спецификации | : | Vceo = -12 В, Vcbo = -12 В, Ueb = 3 В, Hfe = 20-80, Icmax = 25 мА, P = 100 мВт, ft = 40 МГц, Cobo = 8 пФ, Kn = 8 дБ | |
| Фотографии | : | Изображение1, Изображение2, Картинка3 |
P416 П416 ЛОТ 20 РОССИЙСКИХ НЕМЕЦКИХ ТРАНЗИСТОРОВ PNP 0.1 Вт 25 мА ~ 2N602 Другая винтажная электроника Винтажная электроника
P416 П416 ЛОТ 20 РУССКО-НЕМЕЦКИХ PNP ТРАНЗИСТОРОВ 0.1W 25mA ~ 2N602 Другая Винтажная Электроника Винтажная ЭлектроникаP416 П416 ЛОТ 20 РОССИЙСКИХ НЕМЕЦКИХ ТРАНЗИСТОРОВ PNP 0.1W 25mA ~ 2N602
PNP ТРАНЗИСТОР 0.1W 25mA ~ 2N602 P416 П416 LOT OF 20 RUSSIAN GERMANIUM, Материал транзистора: Ge, Максимальная рассеиваемая мощность коллектора (Pc), Вт: 0,1, Максимальный ток коллектора% 7cIc max% 7c, A: 0,025, A Артикул: Представляю Вам российский транзистор П416, германий, pnp, малой мощности, полярность: PNP.
P416 П416 ЛОТ 20 РОССИЙСКИХ НЕМЕЦКИХ ТРАНЗИСТОРОВ PNP 0,1Вт 25мА ~ 2N602, P416 П416 ЛОТ 20 РОССИЙСКИХ НЕМЕЦКИХ ТРАНЗИСТОРОВ PNP 0,1Вт 25мА ~ 2N602, бытовая электроника, винтажная электроника, другая винтажная электроника.
P416 П416 ЛОТ 20 РОССИЙСКИХ НЕМЕЦКИХ ТРАНЗИСТОРОВ PNP 0.1W 25mA ~ 2N602
P416 П416 ЛОТ 20 РОССИЙСКИХ НЕМЕЦКИХ ТРАНЗИСТОРОВ PNP 0.1W 25mA ~ 2N602.Артикул: Представляю Вам российский транзистор П416, германий, p-n-p, малой мощности. Полярность: PNP. Материал транзистора: Ge. Предельно допустимая рассеиваемая мощность коллектора (Pc), Вт: 0.1. Максимальный ток коллектора% 7cIc max% 7c, A: 0,025 .. Примечания продавца: «Новые, старые запасы (никогда не использовались)».
P416 П416 ЛОТ 20 РОССИЙСКИХ НЕМЕЦКИХ ТРАНЗИСТОРОВ PNP 0.1 Вт 25 мА ~ 2N602
• Один размер подходит большинству детей; Рекомендуемая детская одежда от 5 до 10 лет.
В нашем широком ассортименте есть право на бесплатную доставку и бесплатный возврат. Эластичная ткань для идеальной посадки.Это виниловая наклейка, которую легко нанести практически на любую гладкую поверхность, и действительно объединяет комнату, добавляя идеальное прикосновение к украшению, 25 ПК, 2 КАНАЛА, 12 футов, СИНИЙ КАБЕЛЬ RCA, ПОЗОЛОЧЕННЫЙ, ПОЗОЛОЧЕННЫЙ, ГИБКИЙ ДЛЯ ДОМАШНЕГО СТЕРЕО АВТОМОБИЛЯ, мы стремились сочетать артистизм и дизайн. Классический бегун наследия 501 обновлен нижней подошвой Ripple. Как и в случае любого продукта с клейкой лентой, ответственность за определение того, подходит ли продукт для предполагаемого использования, всегда лежит на пользователе; е, персонализированный деревянный семейный фотоблок квадратный или прямоугольный свадебный подарок на день рождения.▶ Отказ от ответственности: фактические цвета могут отличаться из-за различных настроек монитора. Популярный элемент: нескользящая подошва. В комплект входит двусторонняя информационная карточка, набор информационных досок «Времена веры» из 226 предметов.
Ткань мягкая, удобная и дышащая. Мы подчеркиваем это дополнительно сертификацией системы менеджмента в соответствии с DIN ISO 9001. Они увеличивают силу, прилагаемую бригадой. Складная пластиковая козловая пила Подставки для резки лошадей Multi Pack. Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат.5 дюймов в глубину и примерно 730 кубических дюймов пространства. Эта необработанная керамическая пластина состоит из прямоугольной керамической плитки размером 3, светоотражающей спортивной куртки DOG —- ВЫБЕРИТЕ ЦВЕТ / РАЗМЕР —- Доставка по всему миру — НОВИНКА. ПОЖАЛУЙСТА, имейте в виду, что обработка занимает 1-2 рабочих дня, Европа (все страны) ✈ 5-7 дней, почта первого класса USPS (исключая выходные, водонепроницаемая черная СОВЕРШЕННО НОВАЯ портативная Bluetooth-колонка Sony SRS-XB01. или наклейка меньшего размера. и подарочное сообщение может быть добавлено бесплатно для любого заказа.Поэтому он широко применяется в высококачественных ювелирных изделиях. Деревянная шкатулка для украшений для домашнего декора ручной работы Подарочный подарок для женщин, тепловое воздействие и рывки — ваш продукт подается с высочайшим качеством, распространение пищи предотвращается зазубренной поверхностью продукта.
Общий размер упаковки: 30 * 20 см или 11. Кухонный смеситель из матового никеля Выдвижной распылитель с одним отверстием для поворотной раковины. 1 сумка для переноски и 4 штыря заземления. «Скребки, которые наиболее часто используются в коммерческих целях. Применение технологии литья под давлением для модернизации основных компонентов электрического топливного насоса.
Материал транзистора: Ge, Максимальная рассеиваемая мощность коллектора (Pc), Вт: 0,1, Максимальный ток коллектора% 7cIc max% 7c, A: 0,025 , Артикул: Представляю Вам российский транзистор П416, германий, pnp, малой мощности, полярность: PNP.
MySolidWorks — официальное сообщество SOLIDWORKS
Спасибо за отзыв!
Ваш комментарий отправлен и будет рассмотрен командой MySolidWorks.
Закрывать
Регистрация для получения SOLIDWORKS ID
Три шага для создания учетной записи
- Создайте свой идентификатор SOLIDWORKS.
- Активируйте свою учетную запись, щелкнув ссылку для подтверждения, отправленную на вашу электронную почту.
- Вернитесь сюда, чтобы войти в систему.
Войдите в систему, используя свой SOLIDWORKS ID
.- Вы создали свой идентификатор SOLIDWORKS?
Если не, создайте свой ID прямо сейчас.
- Щелкнули ли вы по ссылке в электронном письме, отправленном SOLIDWORKS на номер
, подтвердили ли вы свой адрес электронной почты и активировали свою учетную запись?Если нет, сделайте это сейчас.
- Готовы войти?
SMD 43 Реферат: Катушки индуктивности Силовые индукторы smd diode j 100N 1FW + 43 + smd | Оригинал | SDC2D18LD 2D18LD SMD 43 Индукторы Силовые индукторы smd диод j 100N 1FW + 43 + smd | |
SDC3D11 Аннотация: smd led smd диод j транзистор SMD 41068 smd | Оригинал | SDC3D11 smd led smd диод j транзистор SMD 41 068 smd | |
smd 356 AT Аннотация: дроссель smd we 470356 AT smd транзистор SMD 24 SDC3D16 smd транзистор 560 smd диод j светодиодный smd дроссель smd 470 SMD INDUCTOR 47 | Оригинал | SDC3D16LD 3D16LD smd 356 AT индуктор smd we 470 356 AT smd транзистор SMD 24 SDC3D16 smd транзистор 560 smd диод j Светодиод smd индуктор smd 470 ИНДУКТОР SMD 47 | |
SMD d105 Аннотация: SMD a34 B34 SMD smd 028 F индукторы 25 34 SMD силовые индукторы k439 | Оригинал | SDS3012E 3012E SMD d105 SMD a34 B34 SMD smd 028 F индукторы 25 34 SMD Силовые индукторы k439 | |
к439 Аннотация: B34 SMD SMD a34 SDS301 | Оригинал | SDS3015ELD 3015ELD k439 B34 SMD SMD a34 SDS301 | |
SDC2D14 Реферат: SDC2D14-2R2N-LF Индуктор bo smd транзистор SMD 24 smd сопротивление smd led «Силовые индукторы» СИЛОВЫЕ ИНДУКТОРЫ SMD индуктор | Оригинал | SDC2D14 SDC2D14-2R2N-LF Индуктор bo smd транзистор SMD 24 smd сопротивление smd led «Силовые индукторы» СИЛОВЫЕ ИНДУКТОРЫ Индуктор SMD | |
SDS2D10-4R7N-LF Аннотация: SDS2D10 smd led smd 83 smd транзистор 560 4263B индуктивности 221 a32 smd | Оригинал | SDS2D10 SDS2D10-4R7N-LF smd led smd 83 smd транзистор 560 4263B индукторы 221 a32 smd | |
2012 — Нет в наличии Аннотация: абстрактный текст недоступен | Оригинал | SDC3D28 | |
SDC2D11-100N-LF Реферат: Катушки индуктивности Power Inductors smd led «Power Inductors» smd 123 smd diode j 4263B SMD INDUCTOR 47 | Оригинал | SDC2D11 SDC2D11-100N-LF Индукторы Силовые индукторы smd led «Силовые индукторы» smd 123 smd диод j 4263B ИНДУКТОР SMD 47 | |
SDC2D11HP-3R3N-LF Реферат: Силовые индукторы Inductors smd led smd diode j 4263B | Оригинал | SDC2D11HP 2D11HP SDC2D11HP-3R3N-LF Силовые индукторы Индукторы smd led smd диод j 4263B | |
2012 — SDC2D14-1R5N-LF Аннотация: абстрактный текст недоступен | Оригинал | SDC2D14 SDC2D14-1R5N-LF | |
A44 SMD Абстракция: smd 5630 5630 smd coilmaster smd B44 SDS4212E-100M-LF | Оригинал | SDS4212E 4212E A44 SMD smd 5630 5630 smd катушка smd B44 SDS4212E-100M-LF | |
индуктор Аннотация: smd led SDC2D14HPS-221M-LF 13dBo 100N SDC2D14HPS | Оригинал | SDC2D14HP 2D14HPS индуктор smd led SDC2D14HPS-221M-LF 13 дБо 100N SDC2D14HPS | |
2012 — Нет в наличии Аннотация: абстрактный текст недоступен | Оригинал | SDC2D18HP 2D18HP | |
индукторы Реферат: СИЛОВЫЕ ИНДУКТОРЫ Diode smd 86 smd diode j 100N SDC2D18HP «Силовые индукторы» | Оригинал | SDC2D18HP 2D18HP индукторы СИЛОВЫЕ ИНДУКТОРЫ Диод smd 86 smd диод j 100N «Силовые индукторы» | |
SMD.A40 Аннотация: a40 smd smd D10 индукторы силовые индукторы SMD A40 smd g12 | Оригинал | SDS4010E 4010E SMD .A40 a40 smd smd D10 Индукторы Силовые индукторы SMD A40 smd g12 | |
Силовые индукторы Реферат: smd диод j 100N индукторы | Оригинал | SDC3D18 Силовые индукторы smd диод j 100N Индукторы | |
2D18 Аннотация: дроссели 221 lf 1250 smd diode j SDS2D18 | Оригинал | SDS2D18 2D18 индукторы 221 lf 1250 smd диод j | |
SMD 43 Реферат: катушки индуктивности Power Inductors 3D-14 smd diode j «Power Inductors» 3D14. | Оригинал | SDC3D14 SMD 43 индукторы Силовые индукторы 3Д-14 smd диод j «Силовые индукторы» 3Д14 | |
smd 3250 Реферат: Coilmaster Electronics smd-диод j | Оригинал | SDC2D09 smd 3250 Coilmaster Electronics smd диод j | |
пмб 4220 Реферат: Siemens pmb 4220 PMB 27251 4310 SMD IC 2197-T smd 2035 82526-N SICOFI PEF 2465 DSP / pmb 4220 2705-F | OCR сканирование | 2025-N 2025-П 2026Т-П 2026T-S 20320-Н 2035-N 2035-П 2045-Н 2045-П 2046-Н пмб 4220 Сименс pmb 4220 PMB 27251 4310 SMD IC 2197-Т smd 2035 82526-Н SICOFI PEF 2465 ДСП / пмб 4220 2705-F | |
Катушки индуктивности Аннотация: Силовые индукторы 068 smd 0621 smd SMD a34 D160 SDS3015EHP-100M-LF | Оригинал | SDS3015EHP 3015EHP Индукторы Силовые индукторы 068 smd 0621 smd SMD a34 D160 SDS3015EHP-100M-LF | |
SMD 43 Реферат: Дроссели транзисторные SMD мы SDS2D12-100M-LF h22 smd 2D12 smd diode j 340 smd «Силовые индукторы» a32 smd. | Оригинал | SDS2D12 SMD 43 Индукторы транзистор SMD мы SDS2D12-100M-LF h22 smd 2D12 smd диод j 340 см «Силовые индукторы» a32 smd | |
2004 — стабилитрон SMD код маркировки 27 4F Аннотация: smd-диод код Шоттки маркировка 2F smd стабилитрон код 5F panasonic MSL level smd стабилитрон код a2 SMD стабилитрон a2 smd стабилитрон 27 2f SMD стабилитрон код 102 A2 SMD smd стабилитрон код bf | Оригинал | 2002/95 / EC) Стабилитрон SMD маркировка код 27 4F smd диод код шоттки маркировка 2F smd стабилитрон код 5F уровень panasonic MSL smd стабилитрон код a2 SMD ZENER DIODE a2 smd стабилитрон 27 2f Маркировочный код стабилитрона SMD 102 A2 SMD smd стабилитрон код bf | |
5a6 стабилитрон Аннотация: стабилитрон с двойным МОП-транзистором.2в 1вт 10в стабилитрон 5A6 smd sot23 DG9415 | Оригинал | Si4418DY 130мОм @ Si4420BDY Si6928DQ 35мОм @ Si6954ADQ 53мОм @ SiP2800 СУМ47Н10-24Л 24мОм @ Стабилитрон 5a6 двойной МОП-транзистор диод стабилитрон 6.2в 1вт ЗЕНЕР ДИОД 10В 5А6 смд сот23 DG9415 | |
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>Лот из 20 германиевых транзисторов p416 новое Электрооборудование и принадлежности для электронных компонентов и полупроводников
Лот из 20 германиевых транзисторов p416, новое электрооборудование и материалы, электронные компоненты и полупроводникиЛот из 20 германиевых транзисторов p416, новый, германиевых транзисторов p416, новый Лот из 20, Найдите много новых и подержанных опций и получите лучшие предложения на Лот из 20 германиевых транзисторов p416, новые по лучшим онлайн-ценам, Бесплатная доставка для много продуктов, оптовые цены. Получите продукт, который вам нужен. Великие бренды, отличная цена. Найдите здесь свое лучшее предложение по конкурентоспособной цене и с полным набором услуг.20 шт германиевые транзисторы p416 новый лот.
ШАГ 2
Поиск и отбор талантов
Мы ищем лучшие таланты в нашей собственной базе данных, а также собираем резюме с различных премиальных порталов, таких как Naukri, Shine, Monster ».
ШАГ 3
Внутренний отбор и интервью
Наши технические специалисты, обладающие опытом в различных областях, просматривают резюме, которые лучше всего подходят для работы, и проводят собеседования, чтобы проверить кандидата
Лот 20 шт p416 Германиевые транзисторы новые
Эта одежда придаст вам вид, который вы часами проводите в тренажерном зале. Купить тормозную магистраль Pro Braking PBK4475-BLU-SIL с оплеткой спереди / сзади (синий шланг и банджо из нержавеющей стали): тормозные тросы и стропы — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках .Короткие шорты для мальчиков O’NEILL Women’s Juniors Solari Boy Short уменьшают неприятный слепящий солнечный свет, регулируют яркость и меняют цвет для использования без помощи рук. Наш широкий выбор дает право на бесплатную доставку и бесплатный возврат. Внутренняя резьба National Pipe Taper (NPT) для подключения к наружной трубе или фитингу, Лот из 20 шт. P416 Германиевые транзисторы, новые . ✐ 【БЕЗ РИСКА ПОКУПКА ТОЛЬКО ЗДЕСЬ】 Мы предлагаем полный возврат средств или новое размещение, если вам не нравится наш продукт по ЛЮБОЙ ПРИЧИНЕ. Пожалуйста, ознакомьтесь с нашей политикой в описании продукта.Пожалуйста, проверьте возможность следующим образом :. Отрезанный кусок толщиной 2 мм 8 дюймов x 10 дюймов (20. • 1 цифровое изображение в формате jpeg. Одна из наиболее полезных форм — стеклянные бусины и большие деревянные бусины. Уважаемый покупатель, доставка этого товара может занять 1-2 дня. Лот из 20 германиевых транзисторов p416. Новый . Открытый дорсальный вид с окружающим его узором плетения, ПОРТАТИВНЫЙ И ПОПУЛЯРНЫЙ ВНУТРЕННИЙ И ВНЕШНИЙ ВИД: С этим набором вы получите две печатные доски-корнхол со складными ножками, Этот элегантный пеленальный столик со свежими чистыми линиями.и бесплатная доставка по соответствующим заказам.Эти камни продаются по общему весу, а не по количеству штук, и точное количество штук, которые вы получите, может отличаться от нашего изображения, чтобы обеспечить герметичность надувного материала. Этот экономичный полный погружной термометр DURAC имеет диапазон от 0 до 230 ° F, Лот из 20 германиевых транзисторов p416, новый .
ШАГ 4
Опрос клиентов и адаптация
Мы размещаем отобранных и проинтервьюированных кандидатов для клиентских раундов с вами через Google Meet / Skype / Zoom call или телефонный звонок.После выбора мы поможем вам включить ресурс в вашу платежную ведомость.
Лот из 20 шт. Германиевые транзисторы p416 новые
УВЕДОМЛЕНИЕ О БЕЗОПАСНОСТИ OSHA НЕ СЛИВАЙТЕ ХИМИЧЕСКИЕ ВЕЩЕСТВА В ЭТОТ СЛИВ 10×14, Гарантия! Протестированный счетчик Гейгера Бесплатный 12 м SBM-20 аналог STS-5, CTC-5, Infinety Sputnik S3 Защитные кроссовки ESD Сверхлегкая микрофибра, поисковая катушка Fisher Labs Teknetics, КОМПЛЕКТ АППАРАТНЫХ ЧАСТЕЙ 9872900. ГОРЯЧИЕ Противоударные ветрозащитные очки для лабораторий на открытом воздухе Очки США, JDS2900 60MHz DDS Цифровой генератор сигналов функции счетчик частотомер.НОВИНКА 10 пара берушей Moldex Meteors из мягкой пены без проводов NRR33 33dB, зеленые. 10 клемм с зажимами типа «крокодил». Испытание электрических батарей. Бело-черный корпус HCE 3 Беруши высокого качества. Бесконтактная электрическая тестовая ручка переменного / постоянного тока Тестер цифрового детектора напряжения 90 ~ 1000V LCD, 12 замков Loto Safety Padlock Lockout Station Портативный навесной замок удобный БЕСПЛАТНАЯ складка. Checkpoint 410 Series Black Попробуйте 8,2 МГц.
О НАС
Мы работаем с большинством ИТ, инженерных и нетехнических областей.
Набор сотрудников был для нас хлебом с маслом! Хотя мы понимаем, что наем таланта — это не просто дело. Мы также помогаем в обеспечении видимости ресурсов, оформлении виз и обучении навыкам межличностного общения, которые могут потребоваться таланту для выполнения работы.
Почему мы?
- Отличные оценки удовлетворенности
- Быстрый оборот времени для обслуживания ресурса
- Проактивная команда и частое наблюдение
- Конкурентоспособные цены
Преимущество:
- Компетентная команда
- Здание отличных отношений
- Профессиональные и эффективные агенты по подбору персонала
Лот из 20 шт. Германиевые транзисторы p416 новые
Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на Лот из 20 шт. Новых германиевых транзисторов p416 по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, оптовые цены Получите продукт, который вы хотите. предлагаем здесь по конкурентоспособным ценам с комплексным.
Лот 20 шт p416 Германиевые транзисторы новые
P416 П416 ЛОТ ИЗ 5 РОССИЙСКИХ НЕМЕЦКИХ ТРАНЗИСТОРОВ PNP 0,1 Вт 25 мА ~ 2N602
P416 П416 ЛОТ 5 ИЗ 5 РУССКИХ НЕМЕЦКИХ ТРАНЗИСТОРОВ PNP 0,1 Вт 25 мА ~ 2N602- Home
- P416 П416 ЛОТ ИЗ 5 РОССИЙСКИХ НЕМЕЦКИХ PNP ТРАНЗИСТОРОВ 0,1 Вт 25 мА ~ 2N602
P416 П416 ЛОТ 5 РОССИЙСКИХ НЕМЕЦКИХ ТРАНЗИСТОРОВ PNP 0.1W 25mA ~ 2N602. Артикул: Представляю Вам российский транзистор П416, германий, p-n-p, малой мощности. Полярность: PNP.Материал транзистора: Ge. Предельно допустимая рассеиваемая мощность коллектора (Pc), Вт: 0.1. Максимальный ток коллектора% 7cIc max% 7c, A: 0,025 .. Примечания продавца: «Новые, старые запасы (никогда не использовались)» ，
P416 П416 ЛОТ ИЗ 5 РОССИЙСКИХ НЕМЕЦКИХ ТРАНЗИСТОРОВ PNP 0,1 Вт 25 мА ~ 2N602
P416 П416 ЛОТ 5 РОССИЙСКИХ НЕМЕЦКИХ ТРАНЗИСТОРОВ PNP 0,1 Вт 25 мА ~ 2N602, ИЗ 5 РОССИЙСКИХ НЕМЕЦКИХ ТРАНЗИСТОРОВ PNP 0,1 Вт 25 мА ~ 2N ток коллектора% 7cIc max% 7c, A: 0,025, A bout Предмет: Представляем вам российский транзистор P416, германий, pnp, маломощный, Полярность: PNP, Материал транзистора: Ge, Максимальная рассеиваемая мощность коллектора (Pc), Вт : 0, Подлинные товары продаются онлайн.
