Как правильно паять паяльником провода, видео пайки

Статьи

Автор Фома Бахтин На чтение 3 мин. Просмотров 2.1k. Опубликовано Обновлено

Пайка широко применяется при монтаже различных электрических схем как средство обеспечения надежного электрического контакта между необходимыми деталями. Пайке подлежат провода, электрические комплектующие (лампочки, резисторы, конденсаторы и т.п.), различные электронные компоненты – (транзисторы, микросхемы и т.п.). Попробуем разобраться в нашей статье с видео, как правильно паять.

В соответствии с размерами паяемых поверхностей подбирается мощность паяльника.

Мощность от 5 до 20 подойдет для пайки микросхем и комплектующих, которые нельзя сильно нагревать. Паяльник мощностью до 40-50 ватт можно применять для пайки проводов, клемм и т.п., т.е. для выполнения наиболее распространенных электромонтажных работ. Паяльники мощностью более 50 ватт применяют для соединения металлических поверхностей размером более нескольких миллиметров.

Перед началом эксплуатации новый паяльник следует подготовить к работе. Для этого еще до его нагрева жало паяльника зачищают до металлического блеска, тем самым снимая с его поверхности окисную пленку. Это необходимо сделать для качественного облуживания рабочей поверхности жала. С этой целью паяльник разогревают, для чего электрический паяльник достаточно включить в сеть. Неэлектрический паяльник нагревают на открытом пламени. В процессе нагрева необходимо конец жала окунуть в канифоль или какой-либо другой флюс, после чего следует прикоснуться к кусочку припоя (сплав олова и свинца). У хорошо залуженного жала его кончик равномерно покрыт припоем и имеет характерно блестящий вид серебристого цвета.

Пайку следует производить паяльником, нагретым до температуры, требуемой для каждого вида пайки. При пайке металлических деталей его нагревают сильнее, а для пайки проводов и электрических комплектующих – меньше.

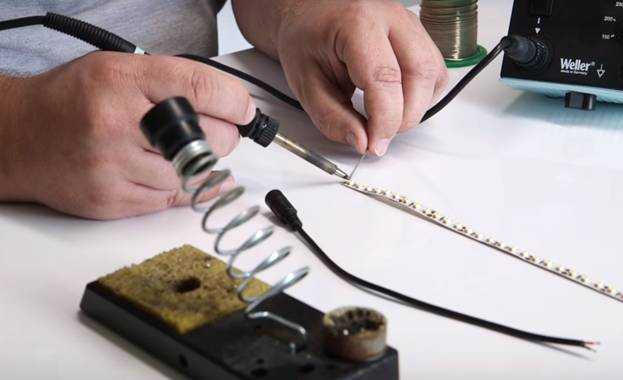

Процесс пайки проводов в общем случае включает в себя следующую цепочку действий:

  • подготовить паяемые поверхности к пайке (удалить окисную пленку путем механической зачистки или обработки флюсом – канифолью, паяльной кислотой и т.п.),
  • коснуться жалом предварительно нагретого паяльника канифоли и припоя, чтобы на кончике жала оказалось нужное его количество;
  • приложить паяемые поверхности друг к другу и коснуться этого места жалом паяльника.

После непродолжительного прогрева места пайки припой попадает на эти поверхности. После смачивания припоем места пайки жало удаляют от него и дают припою остыть и затвердеть. Важно при этом сохранять неподвижность провода, иначе пайка окажется ненадежной и непрочной. Для обеспечения качества пайки рекомендуется удалить остатки флюса из зоны пайки.

В случае использования канифоли это можно сделать спиртовым растворителем с помощью кисточки. Такая операция предотвратит дальнейшее окисление зоны пайки.

Содержание

  1. Как правильно паять микросхемы
  2. как НАУЧИТЬСЯ правильно ПАЯТЬ ?
  3. Не липнет олово(припой)?Как олудить(залудить) паяльник?Как паять светодиодную ленту
  4. Как правильно паять медные провода.

Как правильно паять микросхемы

Технологически процесс пайки микросхем в общих чертах сходен с вышеописанным, но имеет свои особенности. Они заключаются в том, что:

  • микросхемы не допускают перегрева в процессе пайки;
  • контактные площадки микросхем имеют, как правило, малые размеры и их пайка не допускает излишков олова в зоне пайки.

Эти особенности учитываются правильным выбором и качественной подготовкой паяльника. Рекомендуется использование инструмента с контролируемой и регулируемой температурой нагрева жала. Правильный подбор ее значения в конкретных условиях предотвращает перегрев микросхем и образование межконтактных паразитных перемычек из припоя. Такие перемычки могут иметь микроскопические размеры и создавать ненужные электрические контакты между цепями монтируемого устройства.

Мы искренне надеемся, что наша статья с видео помогла вам научиться правильно паять.

как НАУЧИТЬСЯ правильно ПАЯТЬ ?


Не липнет олово(припой)?Как олудить(залудить) паяльник?Как паять светодиодную ленту


Как правильно паять медные провода.


Оцените автора

Пайка золота в домашних условиях: видео процесса

Процесс пайки

Украшения из золота стали не только признаком состоятельности владельца, но и просто повседневным атрибутом, носить который необходимо каждому мало-мальски обеспеченному человеку. Ввиду относительно высокого спроса на золотые украшения, рынок золота тоже не отстает. Предлагаются изделия на любой вкус и карман. При кажущейся доступности, украшения из золота все же не являются ширпотребом. Каждый владелец дорожит своими драгоценностями, и с годами испытывает некую привязанность к ним. И при поломке вещи расставаться с ней не хочет, следовательно, нужен ремонт.

Наиболее часто встречающаяся поломка это разрыв соединения (см. фото)

Секреты домашней пайки

Изначально при создании ювелирных украшений использовалась пайка. Спаивать металлы это значит создавать их неразъемное соединение. В древности пайка применялась лишь при работе с цветными металлами, золотом, серебром, бронзой. Соединение двух металлов возможно при нагревании, когда металлы расплавляются и вступают во взаимодействие (смешивание) друг с другом.

Но кроме основных металлов, соединение которых осуществляется, и температура плавления достаточно

Как паяют золото?

высока, необходимо использовать третий компонент, который имеет меньшую температуру плавления и может «смачивать» основной металл, проникая в его поры. Третий компонент, который, применяется при создании неразъемного соединения изделий из золота, называется припоем.

Смысл такого понятия как пайка, состоит в том, что припой плавится раньше, чем основной металл достигнет температуры плавления, и заполняет спаиваемые части металлов. В пайке изделий из золота применяется как среднеплавкий припой, его температура плавления на 40 градусов Цельсия меньше температуры плавления основного металла, у легкоплавкого припоя разница составляет 50 градусов.

Древние ювелиры спаивали золото, используя припой на основе сплавов ртути (амальгама).

Для того чтобы подготовить поверхность металла необходимо применять специальное вещество, предназначенное для подготовки поверхность спаиваемого металла. При нагревании на поверхности металла образуется оксидная пленка, препятствующая проникновению припоя в поры основного металла. Предотвратить проявление негативных свойств золота при нагревании, улучшить поверхность для равномерного спаивания металла, и служит флюс, это вещество содержит спирт, возможен его разогрев при пайке до 940 градусов Цельсия. Для каждого конкретного металла применяется флюс, предназначенный именно для этого случая.

Состав применяемых материалов для пайки золота

Для того чтобы место спайки несильно отличалось от общего массива золотого изделия, материалы применяемые для реставрационных работ должны иметь близкие к основным металлам свойства. Поэтому для ремонта золота желтоватых или белых цветов, применяются припои соответствующего цвета. К особо важным свойствам припоев относятся текучесть, пластичность и прочность. Одной из разновидностей материалов применяемых для пайки золотых изделий являются припои на основе мягкого легкого металла галлия. Золото, галлий, медь, серебро, никель, индий, олово – вот составляющие низкотемпературных припоев для золота 583-й, 750-й и 375-й пробы. В качестве флюс для пайки золота и серебра применяется специальная паста (бура + борная кислота).

Лазерная пайка

Лазерная пайка

Пайка золота, поврежденных изделий производится микролазером. Лазерная пайка золота является лучшим способом пайки, преимущество этого способа пайки, перед другими способами нагрева, является то, что воздействию высокой температуры подвергается только непосредственное место пайки, при этом соединение получается незаметным и прочным. Лазерная пайка золота на видео поможет вам ознакомиться с процессом пайки.

Как осуществить пайку золота в домашних условиях

В любом деле ценится профессионализм. Но, если, все же вы задумали сами придать своему украшению первоначальный вид, можно попробовать.

Материалы и инструменты:

  • Металлы для припоев;
  • горелка для пайки;
  • кусачки;
  • . растворитель;
  • мини тиски;
  • аптечные весы;
  • фосфор;
  • тигли.

Пайка золота в домашних условиях производится таким образом:

  1. Приготавливаем припой для пайки золота (смотреть видео)
  2. Очистка спаиваемых поверхностей, при помощи растворителя.
  3. Закрепить изделие в тисках или придерживая пинцетов на асбестовой плите.
  4. Нагревая изделие снизу, пруток припоя держать сверху шва постепенно заполняя шов.

На видео внизу показан весь процесс пайки.

Соединять детали можно встык или внахлест. Выбор вида соединения зависит от требований, предъявляемых к стыку. Если стык не будет испытывать больших нагрузок, то можно паять встык, когда детали подгоняются друг к другу и между ними заполняется шов. При пайке внахлест детали накладываются одна на другую. При этом надо соблюдать одно важное правило: паять на весу изделия из золота нельзя!

После пайки необходимо удалить лишний припой при помощи кусачек, зачистить надфилем, собирая опилки.

Пайка медный труб газовой горелкой:Пошаговая инструкция газовой горелкой +Фото и Видео


Всех приветствую на блоге! Сегодня приведу свой Топ 10 лучших газовых горелок для пайки и сварки малогабаритных деталей. Необходимо понимать зачем вообще народ придумал пайку газом и где ее целесообразно применять. Приведу простой пример — электрик в новом доме прокладывает проводку и хочет спаять медные провода в распределительной коробке для надежного соединения. Понятно, что проводки еще нет и паяльник воткнуть некуда. Тут и приходит на помощь газовая горелка или газовый паяльник.
Часто пайку и сварку газом применяют в ювелирке — когда нужна высокая температура плавления и ровный шов деталей изделия.

В радиолюбительской практике газовые горелки распространены мало, но нет ничего лучше такой горелки при пайке радиаторов, корпусов и других деталей, требующих интенсивного прогрева. А как приятно нагревать термоусадку такой горелкой — просто блеск. Ну хватит лирики — приступим к обзору.

Мини горелки для пайки

1 место – газовая мини горелка с насадкой для пайки

Предназначена как для нагревания среднего размера деталей, так и для контактной пайки припоем благодаря нагреванию жала от пламени. Этакий паяльник без проводов. Вместимость резервуара для газа составляет 8 мл. Температура пламени при заправке бутаном достигает 1300 градусов по шкале Цельсия, а температура жала – 450 градусов. Длина пламени регулируется от 4 до 6 см. Длина горелки 13 см, а диаметр 1,5 см.

Достоинства:

маленькая и недорогая, заправки хватит запаять несколько среднего размера деталей, есть насадка для контактной пайки, легко заправляется.

Недостатки:

нет пьезоподжига.

2 место – газовая микро горелка

В ней нет ничего, кроме резервуара с клапаном для заправки и сопла с регулятором подачи газа. ZC57100 не имеет пьезоподжига и она поставляется незаправленной, так что придется покупать еще и газовый баллончик — для зажигалок подойдет. В общем, чтобы спаять два провода или нагреть термоусадку без паяльника — такой горелки хватит. А еще длина горелки около 20 см и вес 43 г.

Это самая дешевая горелка, которую можно вообще найти и .

Достоинства:

самая дешевая, легко заправляется.

Недостатки:

маленькое пламя, быстро кончается заправка, нет пьезоподжига.

3 место – мини паяльник газовый КВТ XZ-1

Этот примечательный паяльник от бренда, производящего газовое оборудование, имеет пьезоподжиг и поставляется в футляре с набором из 4 насадок для пайки, катушкой припоя и губкой для очистки жала. Так, заявляемая мощность паяльника при контактной пайке 137 Вт – это очень много для паяльника длиной 21 см и весом 120 г. Электрическим паяльникам такие массогабаритные характеристики и не снились. Этот паяльник не позиционируется как горелка, но в качестве горелки можно использовать – пламя получается карандашного типа.

Всем хорош этот из-за чего и угодил на 3 место.

Достоинства:

горелка от именитого бренда, удобна для пайки, набор комплектующих, хороший кейс, высокая тепловая мощность.

Недостатки:

высокая цена.

4 место – газовая горелка IRIS BARCELONA

Эта горелка предназначена не только для пайки, сварки, ремонта электронных устройств и ювелирных изделий. Пламя у этой горелки конечно регулируется. Можно заряжать стандартным газовым баллоном для зажигалок. Длина пламени достигается 3 см. Время работы составляет около 20 минут. Температура пламени достигается 1300 градусов Цельсия. Длина самой горелки ровно 20 см.

Цена такой .

Достоинства:

малые размеры, наличие пьезоподжига, бренд.

Недостатки:

длина пламени не позволяет прогревать детали средних и больших размеров.

5 место – горелка бутановая КВТ X-220

Она позиционируется, как горелка для строительных и ремонтных работ. Выглядит она очень стильно. Рифленая ручка приятна ложится в руку. Имеет пьезоэлектрическую систему поджига пламени. Емкость баллона для высокоочищенного бутана равна 22 мл. Этого количества газа хватит на 110 минут непрерывной работы. Длина пламени регулируется от 30 до 80 мм от острого клиновидного до мягкого пламени с желтыми языками. Вес горели всего 226 грамм при длине 14 см.

.

Достоинства:

хороший вариант для настольных работ, есть подставка, пьезоподжиг, удобная ручка.

Недостатки:

габаритная, не положишь в карман, не подлезешь в узкое место.

Применение газовых паяльников

Многогранная личность инструмента позволяет использовать его для выполнения различных целей:

  • Подогрев заржавевших деталей, термоусадочных труб и пр.;
  • Резка пластика – лучшие газовые паяльники способны не только резать, но и сплавлять, сваривать детали из пластика;
  • Очистка от старых лакокрасочных материалов;
  • Пайка газовым паяльником (открытым пламенем, где температура поднимается выше 1000 °С) позволяет паять, используя твердые высокотемпературные припои;
  • Ремонтировать различную технику, включая автомобильную электронику стоя на обочине;
  • Мини газовый паяльник, он же «карандашик», позволяет проводить точечную пайку микросхем и плат даже в условиях полного отсутствия электричества;
  • Широкую популярность инструмент приобрел у монтажников и электриков, работающих на строящихся или обесточенных объектах.

Горелки для пайки газом из баллончика

6 место – металлическая горелка под баллончик

Очень простая и узкая горелка, которая одевается на газовый баллончик. Ргулитор и узкое сопло позволяет подбираться к нужным деталям в узких местах. Пьезоподжига нет, но выглядит все качественно – кругом металл и большой регулятор подачи газа. Баллон с бутаном позволяет получать от этой горелки температуру около 1300 градусов по Цельсию.

.

Достоинства:

много металла, узкое сопло.

Недостатки:

нет пьезоподжига.

7 место – типовая горелка, которая надевается на баллончик

Позиционируется, как горелка для туристов и кулинарии: барбекю, тортов, суши и т.д. Конечно же может применяться для пайки, резки и сварки металлов. Пьезоподжиг и регулятор пламени присутствует. Работает горелка классически с бутаном. Корпус сделан из пластика, кожух сопла из нержавейки.

Стоимость такой .

Достоинства:

хорошо подходит для кулинарии, имеет пьезоподжиг.

Недостатки:

корпус сделан из пластика, так что нужно быть осторожным, чтобы не сломать.

8 место – горелка на баллончик с широким соплом

Латунная горелка не имеет пьезоподжиг, но умеет хорошо обжаривать барбекю и массивные металлические детали. Оранжевый Регулятор позволяет легко изменять длину пламени. Бутан из баллона разогревает пламя до 1300 градусов.

.

Достоинства:

хорошо подходит для кулинарии и массивных деталей.

Недостатки:

нет пьезоподжига.

Что это такое?

Человек, хоть раз видевший работу газосварочного аппарата вполне может представить устройство газового паяльника. Данный инструмент состоит из трех частей:

  1. Бак для заполнения газом;
  2. Кнопка регулировки пламени;
  3. Соединитель.

На самом деле, конструкция немного сложнее, но если вы не планируете менять сопло или воздухозаборник, а этого делать не стоит, то и разбирать паяльник вам не придется. Главное преимущество заключается в возможности применять различные по форме и назначению жала. Заменить рабочее жало можно в течение нескольких секунд, если оно остыло до приемлемой температуры.

Большие горелки для пайки и сварки двумя газами

9 место – популярная мини горелка для ювелирных работ

Можно использовать с двумя газами – ацетилен+кислород или водород+кислород. Имеет удобные гибкие шланги и регуляторы подачи газа прямо на горелке. Есть сменные насадки для разной интенсивности пламени. Возможно придется докупать переходники для баллонов или регуляторов давления.

Цена такой .

Достоинства:

удобно держать в руке, удобные крутилки, наличие сменных насадок.

Недостатки:

надо следить за тонкими шлангами, чтобы не травили газ.

Главное – правильно выбрать

Мастер задумавший приобрести новый для себя инструмент, постарается выяснить какой газовый пальник лучше. Однозначного ответа на данный вопрос не существует. Сначала нужно определиться для каких целей собираетесь приобрести данный агрегат, а затем найти магазин, где купить газовый паяльник можно по доступной цене и соответствующего качества. Ну, допустим, место вы уже нашли – в нашем магазине имеется товар от лучших производителей. Остались цели.

Хобби или домашнее применение – в качестве инструмента подойдут недорогие модели, но желательно не глубоко китайского производства. Среднестатистический инструмент легко справится с бытовыми задачами: припаять деталь, соединить провода, спаять или разрезать пластик, даже разжечь костер из промокших дров. Кстати, для любителей походов и отдыха на лоне матушки-природы мы предлагаем газовые паяльники и горелки, которые избавят от лишних хлопот связанных с приготовлением или разогревом пищи.

Профессиональная пайка – здесь требуется инструмент с возможностью тонкой настройки и широким диапазоном выполняемых задач. Прекрасным выбором станет газовый паяльник Dayrex, который подходит для работы с твердыми и мягкими припоями, прекрасно прогревает детали, и легко режет пластик. Заправлять профессиональный газовый паяльник (инструкция часто умалчивает о подобных нюансах) лучше проверенным, хорошо очищенным бутаном. Используя дешевый газ для газового паяльника, вы рискуете быстро испортить катализатор – он попросту забьется твердыми примесями. Однако если подобная беда все же случилась, то не стоит паниковать – просто достаньте катализатор и прочистите.

Доверяя профессиональному газовому инструменту, вы получаете возможность быстро приступить к работе и провести ее на высшем уровне. А мы, в свою очередь, всегда рады обеспечить вас газовыми паяльниками от проверенных производителей и по доступным ценам.

Технология процесса во время выполнения работ

При спаивании алюминия на поверхностях деталей образуется оксидная плёнка. Если выполнять пайку, не удалив предварительно оксидную плёнку, шов не будет иметь необходимую прочность. Плёнка образуется на поверхности металла очень быстро, поэтому от неё не удастся избавиться путём механической очистки заготовки.


Угол наклона горелки во время пайки алюминия

Для удаления оксидной плёнки применяются специализированные флюсы. Они блокируют доступ кислорода к месту пайки. Флюсы, применяемые при пайке алюминия, способствуют быстрому расплавлению присадочной проволоки и лучшему её сцеплению с деталями. Существует возможность подготовить металл к спаиванию при помощи химических веществ. В таком случае предварительно изготавливают раствор и наносят его на заготовки.

После механической очистки и химической обработки алюминия заготовки нагреваются до высокой температуры. Степень нагрева регулируется интенсивностью пламени. На разогретое место соединения подаётся присадочная проволока. Её температура ниже, чем у спаиваемого металла. Припой расплавляется, и заполняет все неровности и микропоры, находящиеся на поверхности. По мере остывания припой отвердевает, создавая при этом прочный шов.

Газовый паяльник Dremel VersaTip

Прикупил себе на новый год вот такой газовый паяльник от Dremel:

Смысл в газовом паяльнике в том, что он может работать вдали от розетки: что-то припаять в машине, на катере, авиамодели, антенне на крыше. С помощью насадки для горячего воздуха удобно усаживать термоусадку (которая в некоторых случаях гораздо эстетичнее синей изоленты). Еще им можно отогревать зимой замки и разжигать костер в режиме газовой горелки.

Взял именно Dremel, потому что пользуюсь их Dremel 300 и доволен качеством и надежностью, плюс стоимость вполне адекватная (брал на Ozon.Ru за 1485 руб, в ОБИ он стоил 1999 руб).

В конце заметки буду коллекционировать ссылки на обзоры других газовых паяльников.

Рекомендации, меры предосторожности


Профессиональный паяльник DANIU 110V/220V 60W с регулировкой температуры и набором инструментов

Следует ознакомиться с рекомендациями, которые позволят качественно выполнять поставленные задачи:

  • При выборе паяльника нужно обращать внимание на модели, оснащенные дополнительно конусами, иглами и комплектом сменных наконечников.
  • Прежде чем приступать к выполнению пайки, нужно особое внимание уделить зачистке жала. Если наконечник слишком загрязнен, всю грязь удаляют с помощью паяльника. Вспомогательно можно использовать куски дерева или картон.
  • При изменении длины паяльника также изменяется температура нагревания инструмента.
  • Во время нагревания рабочего элемента не рекомендуется паяльник оставлять «сухим». Нужно жало регулярно опускать в канифоль.

Важно соблюдать меры предосторожности. Работать нужно в средствах индивидуальной защиты: специальная одежда (спецовка), очки и перчатки. Нельзя оставлять открытые участки тела, в противном случае могут образоваться сильные ожоги.

Техника безопасности

Техника безопасности при пайке алюминиевых проводов сводится к соблюдению общих мер предосторожности при работе с электрическими нагревательными приборами, с открытым пламенем и с агрессивными жидкостями, примером которых могут стать флюсы.

Недопустимо использование неисправных паяльников с нарушенной изоляцией, с мощностью более необходимой.

Запрещается использование горелок вблизи легковозгораемых предметов. При работе в помещениях должна быть правильно организована принудительная вентиляция.

Выводы и полезное видео по теме

Видео #1. Мастер-класс по пайке наглядно:

Видео #2. Врезка в трубу посредством пайки:

Видео #3. Особенности высокотемпературной пайки трубок для кондиционеров:

Технология пайки доступна всем желающим, так как не требует сложных умений или багажа специальных знаний. Достичь мастерства можно за несколько практических занятий, а материалы и инструмент приобрести в ближайшем строймаркете.

Но при сборке систем отопления или водоснабжения рекомендуем новичкам все же заручиться помощью более опытных монтажников, так как ошибки пайки могут обернуться аварией и дополнительными расходами.

Пишите, пожалуйста, комментарии, задавайте вопросы, размещайте фото по теме статьи в расположенном ниже блоке. Расскажите о том, как паяли медные трубки собственными руками. Не исключено, что описанные вами технологические тонкости пригодятся посетителям сайта.

Нередко в радиолюбительской практике, да и просто в быту встает вопрос пайки алюминия. Электрические провода, корпуса, прохудившиеся емкости — да мало ли что. Но к сожалению, алюминий и его сплавы паяться очень не любят. Этот материал даже залудить (покрыть слоем припоя) и то проблема, не то что качественно припаять. Единственный выход, как принято считать, — сварка, причем сварка специальная, к примеру, аргонно-дуговая. Тем не менее, алюминий все же можно спаять, причем качественно, в домашних условиях и без применения особых инструментов и технологий.

Как правильно паять паяльником: пайка проводов и видео

Для эффективного соединения металлических поверхностей лучше всего прибегать к помощи температурных воздействий. Наиболее простым и распространенным способом является пайка паяльником. В этом случае материалы из металла соединяются под воздействием местного повышения температур и наплавки с более низкой температурой.

Для того чтобы правильно соединить металлические детали при помощи паяльника, необходимо узнать основные моменты, которые характеризуют процесс пайки. Для этого достаточно будет прочитать статью, посмотреть видео урок и попробовать освоить технологию на практике.

Как работает паяльник

Излучающие тепло приспособления для пайки называют паяльниками. В зависимости от способа нагрева они бывают электрическими, газовыми, термовоздушными, индукционными. Чаще всего используются электрические приборы, мощность которых выбирается для пайки определенных материалов:

  • для соединения электронных компонентов мощность паяльника должна быть до 40 В;
  • для деталей с тонкими стенками до 1 мм необходима мощность в 80-100 Вт;
  • заготовки с толщиной стенок от 2 мм и более требуют мощность приспособления выше 100 Вт.

К самым энергоемким паяльникам относятся молотковые устройства, мощность которых может достигать до 550 Вт. Они могут разогреваться до температуры в 600С. Применяются молотковые паяльники для соединения массивных деталей.

Акустический паяльник небольших размеров пригодится для электротехника. Приспособление отличается низкой теплоемкостью, поэтому его используют для тонкой паечной работы.

Кроме массивности металлических изделий, на требуемую мощность паяльника влияет теплопроводность самого обрабатываемого материала. Так, например, для медных изделий прибор следует нагревать намного сильнее, чем для работы с деталями из стали.

Оптимально необходимая температура жала приспособления для пайки может поддерживаться как вручную, так и автоматически. Используются для этого тиристорные регуляторы.

Подготовка к процессу пайки

Перед началом работ необходимо подготовить паяльник, материалы, инструменты и рабочее место.

Рабочий участок рекомендуется снабдить:

  • Подставкой , на которой будет располагаться разогретый прибор. На ней же нужно будет расположить флюс, «крокодил» и кусочки поролона, которые нужны для чистки жала.

  • Штативом, на котором будут размещены: держатель для паяльника, ванночка с канифолью, зажимы.

  • В набор необходимых инструментов входит:

    • напильники;
    • круглогубцы;
    • кусачки;
    • пассатижи;
    • пинцеты;
    • наждачная бумага;
    • нож.

    Подготовка паяльника

    Перед работой с паяльником, его жалу придают определенную форму. Делается это с помощью напильника. Наиболее используемые формы – на срез и угловая. Ножевидная применяется для выпаивания выводов разъема или нескольких контактов микросхем.

    Жало рабочего инструмента должно быть равномерно покрыто припоем. С «грязным» жалом паять будет затруднительно. Поэтому холодный паяльник с помощью напильника нужно почистить до меди, из которой изготовлено жало.

    После этого прибор следует нагреть и последовательно касаться им то канифоли, то припоя. Делать так следует несколько раз, добиваясь равномерного покрытия жала припоем. После этого можно начинать пайкой соединять металлические детали.

    Подготовка флюса

    Выбор нужного флюса является решением одной из важных задач пайки.

    Необходим он для того, чтобы спаиваемые поверхности во время нагрева не окислялись. В противном случае спайка получится неустойчивой и рыхлой. Ее можно будет очень легко повредить. Поэтому качество флюса определяет трудность или легкость процесса пайки, и то, как прочно будет соединяться обрабатываемый материал.

    Флюсы должны быть подобраны под подготовленный для пайки материал:

  • Для соединения проводов и микросхем применяется широко известная канифоль. Внешне это кристаллическое прозрачное вещество красно-коричневого, красного, желтого или оранжевого оттенка похоже на янтарь.

  • Для пайки труднодоступных или неудобно расположенных деталей используется канифольно-спиртовый флюс. Для его получения канифоль нужно раздробить до состояния песка и растворить в денатурате или техническом спирте. Наносится он на заготовки кистью, а хранится в плотно закрытой емкости.

  • Для оцинкованного железа применяется флюс ЛК-2, который состоит из хлористого аммония, хлористого цинка, этилового спирта и канифоли.

  • Для нержавейки используется ортофосфорная кислота.

  • Хорошо подготавливают поверхность стойких металлов активные кислые флюсы на основе хлорида цинка.

  • Для пайки стали эффективными флюсами считаются паяльные кислоты и водные растворы на основе хлористого цинка.

  • Следует знать, что для пайки нержавеющих сталей необходимы более активные флюсы, чем для обработки низколегированных и углеродистых материалов. Чугун нужно паять высокотемпературной пайкой, поэтому электрический паяльник с ним не справится.

    Припои для пайки

    Для электротехнических паек и радиомонтажных работ применяются легкоплавкие оловянно-свинцовые сплавы. Наиболее популярны припои — ПОС-61, ПОС-50, ПОС-40, ПСр-2, ПСр-2,5.

    С помощью чистого олова соединять детали очень дорого, так как это ценный материал, поэтому используют его довольно редко.

    Самое лучшее качество пайки получается после применения припоев, которые содержат свинец. Однако этот материал является вредным.

    Чтобы во время работы не держать в руке горячий припой, его удерживают плоскогубцами или размещают на специальном приспособлении.

    Как правильно паять паяльником – советы, видео

    Поверхности обрабатываемых деталей перед пайкой очищают наждачной бумагой и обезжиривают бензином или ацетоном. Затем их нужно установить и закрепить в исходном положении. После этого можно разогреть паяльник и приступать к пайке одним из двух основных способов.

  • При подаче припоя на детали с паяльника , на приборе сначала нужно расплавить некоторое количество припоя, а затем поднести жало к соединяющим заготовкам и прижать его. В это время флюс должен начать вскипать и испаряться. В это время наконечником прибора следует распределить припой по стыку.

  • При подаче припоя на соединяемые детали, сначала с помощью паяльника разогреваются сами заготовки. После того как они достигнут необходимой температуры, нужно будет подать припой в стык между деталью и паяльником или на деталь. Расплавляющийся припой начнет заполнять стык.

  • Выбор способа соединения зависит от характера выполняемой работы. Первый способ подойдет для пайки мелких деталей, а второй для соединения крупных изделий.

    Во время работы с паяльником необходимо соблюдать некоторые требования:

  • Хорошо прогревать прибор и соединяемые детали. Если припой размазывается, а не течет, значит нужно увеличить температуру нагрева паяльника.
  • Остатки кислотных флюсов следует обязательно смывать после пайки. Иначе через некоторое время соединение может быть разрушено коррозией. В качестве моющего средства можно применить щелочные вещества.
  • Нельзя во время процесса пайки вносить много припоя. Шов должен получиться слегка вогнутым. Лишний припой удаляется оплеткой или отсосом. Если жало прибора приобрело металлический блеск, значит припоя достаточно. О том, что припоя много, говорит измененная форма жала.
  • Качественный спай должен ярко блестеть. Пережженный припой выглядит матовым, однако в некоторых случаях он допустим. Губчатая зернистая структура спая говорит о недостаточной температуре и о явном браке.

    Как паять провода

    На подготовительном этапе провода следует зачистить, скрутить и залудить:

    • провод опускается в ванночку с канифолью;
    • капля припоя с помощью паяльника распределяется по медным жилам;
    • чтобы покрытие было со всех сторон, в процессе лужения провод необходимо поворачивать и прогревать;
    • залуженный конец провода окунается в разогретый припой, излишки которого удаляются.

    Одножильные провода перед спайкой очищаются до блеска. После этого их нужно окунуть в канифоль, соединить, несколько секунд прогреть и нанести припой. Для обеспечения надежной изоляции на оголенный провод надевается термоусадочная трубка, которая должна быть большего диаметра. Под воздействием высокой температуры она уменьшится и образует изоляцию проводов.

    Если из-за наличия эмали или лака проводник не хочет лудиться, то можно применить обычный аспирин. Для этого таблетку нужно положить на дощечку и, прижав к ней проводник, прогреть его несколько секунд. Таблетка должна начать плавиться, а выделяемая кислота разрушать лак.

    Препятствовать лужению на старых проводах могут окислы, которыми они бывают покрыты. Справиться с ними поможет та же таблетка аспирина.

    Для лужения провода из алюминия необходим «Флюс для пайки алюминия». Он является универсальным, поэтому использовать его можно для соединения металлов с химически стойкой окисной пленкой. При этом во избежание коррозии не нужно забывать после пайки очищать изделия от остатков флюса.

    Следует знать, что недопустимо скручивать вместе алюминиевый и медный провода. Фиксировать их можно только через промежуточный элемент, в качестве которого можно применить другой металл, клеммный зажим, разделение шайбами.

    Для правильной пайки с помощью паяльника требуется тщательная подготовка деталей и инструментов. Во время самого процесса слой припоя всегда должен быть защищен флюсом. Для различных материалов подбирается соответствующей мощности прибор и необходимой формы жало. При выдерживании оптимального температурного режима и правильном соединении деталей пайка получится надежной и будет долго служить.

    Источник

    Пайка и советы по вольтмоддингу для начинающих / Overclockers.ua

    Вступление

    Ответственность за свои действия вы несете сами!

    Допустим, вы разогнали свою видеокарту до предела. А что если хочется разогнаться еще? Остается вольтмод. Найти схему вольтмода для своей карты сегодня обычно не сложно. Затем нужно сделать выбор в пользу определенного вида вольтмоддинга. Можно выбрать карандашный вольтмод, приклеить резистор с помощью токопроводящего клея, или же осуществить пайку. Последний метод заслуженно считается самым надежным, и сложным одновременно.

    О карандашном вольтмоде

    Самый простой метод. Пара движений грифелем, и напряжение выросло. Минусов, конечно, много, но неоспоримым плюсом является сохранение гарантии. В качестве минусов следует отметить регулирование сопротивления в определенных пределах (если сопротивление резистора менее 100 Ом, то про карандаш можете забыть), ненадежность, и еще добавлю кое-что от себя. Когда я вольтмодил память на ATI Radeon X1600 Pro, мне было очень сложно найти подходящий карандаш. Были проверены все имеющиеся в наличии простые и цветные карандаши, а также женские косметические карандаши (!), а снизить сопротивление смог только завалявшийся с перестроечных времен старичок.

    Снаряжение

    Итак, вы — человек, никогда не державший в руках паяльника (или осиливший только детекторный приемник 🙂 ), решили делать «паяльный» вольтмод. Скорее всего, пальника у вас нет. А если и есть, то он похож на изображенный снизу агрегат.

    Вольтмодить таким можно, но сложно (проверял). Советую приобрести паяльник изображенный сверху. Паять им куда удобнее.

    Так же необходим флюс. Он используется для обезжиривания припаиваемых элементов. По старой привычке, в большинстве случаев, для этих целей используется канифоль. Также в сети появлялась информация, что в качестве флюса можно использовать анальгин или же аспирин, но эти данные не проверялись.

    В обязательном порядке должен быть припой, который выступает в качестве проводника при пайке. Сейчас обычно производится в форме проволоки, скрученной в спираль. Нам нужен сплав Розе.

    Провода. Можно использовать любые подходящие медные провода.

    Резисторы бывают постоянные и переменные. Как следует из названия, сопротивление постоянных резисторов неизменно, а у переменных изменяется. Вот, например, резисторы постоянного сопротивления:

    А вот переменные:

    Можно, конечно, использовать и «махину», изображенную слева, но для вольтмоддинга обычно используются подстроечники (справа).

    Мультиметр служит для замера сопротивления, напряжения, силы тока, поиска коротких замыканий, прозвонки цепей и т.д. Вольтмод без него — лотерея.

    Также для вольтмоддинга следует использовать пинцет.

    Приступим

    Паять необходимо либо к микросхеме-стабилизатору, отвечающей за питание, либо к определенному резистору. Что выбрать? Зависит от того, где это сделать проще. Порой ноги микросхемы и расстояние между ними крайне малы, а альтернативных точек вольтмода нет. В этом случае на помощь приходит мультиметр. Для начала, как правило, одна из ног микросхемы, к которой надо паять — это земля. Как это проверить? Включаете мультиметр на поиск короткого замыкания и тыкаете одним щупом в ногу микросхемы, а другим к минусу электролитического конденсатора. Если контакт есть, то пайку можно осуществлять вместо этой ноги на минус конденсатора, или просто воткнуть провод в минус разъема «молекс». Вместо другой ноги тоже можно отыскать место для пайки, например, ближайшие к нужной микросхеме резисторы.

    Итак, место пайки выбрано. Теперь нужно подпаять провода к ногам подстроечника. Для этого его ноги следует залудить. Делается это так. Сначала дотрагиваемся паяльником канифоли.

    Затем проводим концом пальника с канифолью по ноге, потом «подбираем» на паяльник немного припоя.

    Далее проводим по ноге, которая при этом покрывается ровным тонким слоем припоя. Теперь наматываем на ногу виток провода, «трогаем» канифоль и припой и дотрагиваемся ноги с проводом — провод припаян. Можно сразу, макнув паяльник в канифоль, взять на него припоя и паять. Эффект тот же, действий меньше.

    Проводки следует припаять к одной из крайних и средней ног переменника. Также можно закоротить вторую крайнюю ногу со средней.

    Другие концы проводов необходимо уже паять непосредственно к видеокарте. Оголенный конец провода при этом должен быть достаточно коротким. Можно залудить 1 см провода, а потом оставить от него около 2 мм.

    На этом кончике следует оставить лишнюю капельку припоя. Затем прикладываем провод к месту пайки (можно использовать для этого пинцет)

    И прикасаемся на пару секунд (не более!) паяльником, так чтобы оставленная лишняя капля растаяла и «соединилась» с уже имеющимся в месте пайки припоем. При этом важно следить за тем, как бы не спаять воедино несколько близлежащих площадок. Получится примерно так:

    Таким же образом припаиваем и второй провод.

    Теперь выкручиваем переменник на максимум (не забывая проверить сопротивление мультиметром), проверяем, не закоротили ли чего, и затем вставляем видеокарту в материнскую плату. Включаем и замеряем напряжение. Оно почти не изменилось, лишь чуть-чуть выросло. Понемногу уменьшаем сопротивление подпаянного резистора и замеряем напряжение.

    Останавливаемся на запланированной, и при этом разумной (!) отметке. Убеждаемся, что видеокарта при данном напряжении ведет себя стабильно. Для этого очень желательно пару часов поиграть в любимую 3D игру, или прогнать в течение такого же времени специальные тесты типа 3DMark.

    Когда желаемый результат достигнут, извлекаем карту из «системника», отпаиваем переменник, замеряем его сопротивление и подбираем постоянный резистор близкого по значению сопротивления. Припаивать его можно так: изгибаем ножки в нужной форме.

    Отрезаем необходимую длину и залуживаем, оставляя немного лишнего припоя (на фото для наглядности припоя несколько больше, чем надо):

    Затем просто подпаиваем его к нужным ногам микросхемы, резистору. Например, вот так:

    А вот, для примера, разные варианты:

    Предупреждение

    Не стоит задирать напряжения очень высоко. Повышенное напряжение понижает ресурс чипов. Очень часто один и тот же видеочип или память имеют разные напряжения питания в зависимости от частоты. Если хотите жить с видеокартой долго и счастливо, то лучше ограничиться 10% прибавкой к максимальному документированному напряжению данного чипа/памяти. Также следует позаботиться об улучшении охлаждения видеокарты, так как с повышением напряжения повышается температура элементов.

    Пример

    В качестве примера рассмотрим вольтмод Sapphire Radeon X1600 XT.

    За напряжения, как чипа, так и памяти отвечают стабилизаторы RT3292A. Паять надо к 5-ой и 7-ой ноге микросхемы. По умолчанию сопротивление между этими ножками 660 и 80 Ом для памяти/чипа соответственно. Используем подстроечники на 22 и 5 кОм.

    Для чипа:

    Для памяти:

    Повышение напряжения памяти к положительным результатам не привело. При вольтмоде чипа было решено остановиться на 1,57 В вместо дефолтных 1,4 В.

    Место подстроечника занял постоянный резистор:

    Частоты карты по умолчанию — 587/1377. Разгон с родным охлаждением — 634/1502, разгон Zalman VF700 AlCu+Vmod — 695/1530. Цифр из Марков приводить не буду, не об этом статья :)

    Последний совет

    Итак, вольтмод помогает немного повысить производительность видеокарты. Надеюсь, она поможет оверклокерам сделать первый в жизни вольтмод, а кого-нибудь убережет от ошибок. И напоследок, если что-то пошло не так, в сети есть интересный материал об избавлении от следов пайки.

    Удачи!

    Благодарю Tune’D за рецензирование.

    Пайка в заготовке коронки мормышки крючка

    Видео поделено на фрагменты, связанные с операциями пайки в заготовке — коронке мормышки выбранного для ловли рыбы крючка. Сам процесс впаивания цевья крючка в коронку довольно прост, но если не знать, как это правильно сделать, то можно лишиться практически готовой мормышки после заливки заготовки припоем в процессе механической обработки, либо оставить новенькую приманку в глотке рыбы непосредственно на рыбалке.

    Именно первый неприятный момент у меня произошел по невнимательности в процессе съемок фрагментов видео с одной из мормышек, из-за чего я лишился механически заготовки приманки, швейной иглы и крючка.

    Для того чтобы произвести впаивание крючка в заготовку мормышки должны быть соответствующим образом подготовлены тонкокатаные чешуйки коронок с оттисками определенной формы пуансонов в матрице.

    Посмотрите на фото, как выглядели луженые коронки мормышек разного цвета до начала впаивания крючков и, соответственно, перед началом съемок этого видео.

    Если кто-то из рыбаков пока не знает, как изготовить коронку мормышки с предварительным отжигом металла и штамповкой разноцветных заготовок в самодельной матрице, то можете воспользоваться подсказками и комментариями к видео под названием Как сделать коронку мормышки.

    После лужения с применением паяльной кислоты внутренней поверхности коронки первым делом заготовку промойте водой. А после пробоя в чешуйках отверстий под пропуск лески снимите личневым напильником выступ металла с наружной стороны заготовки.

    В результате чего у вас должны получиться посредине готовых коронок мормышек четко очерченные отверстия, как на фотографии.

    Обе показанные в видео операции позволят без проблем выкрутить и удалить швейную иголку после впаивания в коронку мормышки крючка. Подробности в теме Подготовка мормышки к пайке.

    То, что вы только что прочитали, можно считать преамбулой темы. Далее займемся разбором некоторых эпизодов в просмотренном вами вдеоролике.

    Подготовка крючка для впаивания в коронку мормышки

    Во втором эпизоде видео показаны выбранные для изготовления мормышек крючки и готовые коронки из тонкокатаных металлов. Здесь я должен сделать важные пояснения, связанные с подготовкой к пайке проволоки цевья каждого крючка.

    Если для изготовления мормышек у вас выбраны крючки с длинным цевьем, то часть проволоки вместе с лопаточкой или колечком откусите пассатижами, а конец загните (миллиметра 1,5-2).

    Уже только одна эта операция предохранит впаянный в коронку крючок от выкручивания и выпадения из готовой мормышки в процессе рыбалки. У меня для показа в видео выбраны крючки с коротким цевьем и на конце с колечком.

    Осталось с окончаний крючков наждачной бумагой удалить антикоррозийное покрытие, а их цевье залудить с применением паяльной кислоты. Затем все ЛУЖЕНЫЕ С КИСЛОТОЙ ПОВЕРХНОСТИ СЛЕДУЕТ ПРОМЫТЬ ВОДОЙ. Эти операции сняты во втором и третьем эпизодах видео.

    Пропил в коронке перед впаиванием крючка

    При просмотре видео четвертой операции не очень понятны действия, которые я произвожу над заготовкой мормышки с помощью надфиля треугольной формы.

    Разъяснение непонятного при просмотре видео момента находится на картинке справа, где изображено носовое окончание коронки мормышки дробинки, в которой боковым ребром надфиля произведен пропил, в который будет вставлено окончание цевья крючка перед началом впаивания в коронке мормышки.

    Утопленный в заготовке крючок показан в позиции «а» левой части картинки. Также под буквой «а» вы видите правильное расположение точки прокола иголки в заготовке мормышки под названием капелька.

    Угол наклона иголки можете выбрать любой, но лучше привязать его к положению готовой мормышки в пространстве воды.

    Установка для пайки коронок и крючков

    Начиная с пятого эпизода видео показаны операции, связанные с паяльными работами, где при пайке крючка можно выбрать два способа фиксации жала с поддевом.

    Для подготовки коронок к пайке подойдет деревянный брусок толщиной от 1 см, в котором я пробил пуансонами — пробойниками углубления для лучшей остойчивости в процессе заливки коронок вместе с крючками припоем.

    Но этого делать совсем не обязательно, если у вас надежно параллельно бруску зафиксируются коронки с помощью иголки.

    В шестом и седьмом эпизодах видео показаны положения зафиксированных в бруске жал крючков перед началом заливки коронок припоем.

    Это тот момент, когда рекомендую по каждой иголке сверху вниз опустить по капле машинного масла. Тогда у вас точно не возникнет проблем при выкручивании иглы из напаянной мормышки.

    Все остальные моменты показанных в видео операций, связанные с заливкой коронок мормышек припоем, подробно освещены в теме под названием Изготовление мормышки с коронкой. По этой же ссылке показан альтернативный способ впаивания в коронку мормышки крючка.

    И еще один важный момент, который не очень хорошо просматривается в последних кадрах видео. Не забудьте в отверстиях мормышек, предназначенных для пропуска лески, заходом сверла небольшого диаметра снять фаски. Иначе можете лишиться мормышки на первой же рыбалке.

    Ролик в большем разрешении помещен на моем ютуб канале под названием Как паять крючок в коронку и отполировать мормышку.

    Желающие изготовить заготовки к самодельным полированным блестящим мормышкам разного цвета могут открыть видео Как сделать коронку мормышки в самодельной матрице из свинца.

    ПРОДОЛЖЕНИЕ ТЕМЫ:

    Мормышка из свинца с коронкой

    * * *

    Похожие темы летней — зимней рыбалки

    Самодельная мормышка с кивком для рыбалки

    Самодельные мормышки с коронками

    Мормышка уралочка своими руками

    Самодельные безмотыльные мормышки

    Изготовление свинцовой мормышки — форма заготовки свинца



     Демонстрационное видео для SMD, SMT, BGA, ремонта печатных плат, пайки и депайки, предварительного нагрева


    Как Видео: Работа с паяльной пастой для печатных плат




    Все оборудование Zephyrtronics спроектировано и изготовлено в Соединенных Штатах Америки.






    Престижный Премия Vision Award вручена Zephyrtronics на поверхности Mount Int’l Expo в Силиконовой долине в знак признания Революционный подход к печатным платам на рабочем месте!


    «Инновационный… проще, безопаснее способ снятия и ремонта чувствительных устройств» —
     Редакция журнала
    SMT MAGAZINE


    Зефиртроника
     AirBath фигурирует под номером
    в окончательном тексте Рэя Прасада «Поверхностный монтаж». Технология»


      Видеодемонстрации и презентации
      Почти 1/2 миллиона просмотров! Лучшее решение для доработки и ремонта SMD, SMT, BGA и предварительного нагрева печатных плат


      Видеоролики: как припаивать и отпаивать и подогревать BGA, SMD, QFN и многое другое.



    Видео: как использовать припой Вставить. СМД Размещение и пайка термофеном Паяльная паста. Это краткое руководство видео знакомит зрителя с реальным размещение и пайка SMD-устройств с помощью ZT-2 Горячий воздушный карандаш и Паяльная паста . (Примечание: на видео показаны традиционные форматы 63/37 паяльная паста, но Бессвинцовый припой RoHS сплавы тоже работает просто также. Важность рампинга, подготовка Печатная плата, нанесение паяльной пасты, оплавление горячим воздухом SMD, очистка и осмотр.

    Для тех, кто заинтересован, «увидеть», как легко он использует паяльную пасту на верстаке вместо припой, это демонстрация видео вы ждали.

    И вам понравится это: все оборудование, инструменты и расходные материалы, показанные в видео, входит в нашу популярную Зефиртроникс Системс . Видео: 5 минут.

    СВЯЗАННЫЕ ВИДЕО:

    Видео: Удалить чип SMD Quick @ 150C Это короткое видео демонстрирует как отпаять и удалить SMD в менее 3 минут благодаря синергии Лоумелт Демонтаж и Предварительные нагреватели AirBath . Технические специалисты могут с уверенностью удалять микросхемы SMT (QFP, PLCC, SOIC, SOL, SOJ, & розетки) без специальности форсунки при температуре ниже 150С!



    Узнайте, как удалить любой чип быстро без сжигания досок, подъем колодки или чип повреждения. через науку Zephyrtronics теперь ежедневно используется НАСА, Motorola, Hewlett-Packard и другие Министерство обороны. Больше подробностей, увидеть наш Руководство по системам . Видео: 5 минут.



    Видео: Наука низкотемпературной пайки и депайки: Это видео учит ставить, снимать, переделывать и ремонт SMD и сквозных устройств включая керамические конденсаторы, стеклянные диоды, гибкие цепи и резисторы без повреждения подложки, его подушечки, следы или чипы . .. когда «наука» на Твоя сторона!



    С помощью анимации и диаграмм видео обучает трем критическим тепловым зонам, которые охватывать большинство печатных плат во время производства и как эти же 3 зоны относятся к печатным платам на стенде в прототипирование, доработка и ремонт.

    После видео, посетите наш Руководство по системам для более подробной информации. Продолжительность: 9минут



    Видео: 4 метода предварительного нагрева печатных плат. В этом сравнительном видео сопоставляются 4 текущих методы предварительного нагрева печатных плат, подсвечивающие их недостатки и преимущества. Зритель видит использование конфорки, инфракрасный (ИК) предварительный нагрев, промышленные печи и популярная нижняя принудительная конвекция (воздушные ванны) вместе со сравнительными диаграммами и графиками.



    Видео наглядно демонстрирует, почему нижняя сторона, метод принудительной конвекции стал первым выбором электронного производителей по всему миру, почему он эффективнее и лучше подходит для прототипирования печатных плат, доработки и мелкосерийного производства при пайке и распайка микросхем SMD, BGA, QFN и Thru-Hole. Продолжительность: 9 минут.





    Видео: Азбука держателей печатных плат: Это сравнительное видео подробно описывает преимущества, универсальность наш Серия ABC регулируемых Подставки для плат над другими печатными платами приспособления. и показывает ловушки и ограничения низших держателей, как они наказывают специалистов по печатным платам за трату времени (денег) и снижение производительности на рабочем месте во время прототипирования печатных плат и переделывать.



    Станьте свидетелем поднятия бровей и сверхъестественное множество функций и утилит что сделало серию ABC самой популярные держатели печатных плат на планете для почти 20 лет. Там намного больше, чем просто бросается в глаза с этими трансформирующая регулируемая доска ABC Колыбели. Продолжительность: 4 минуты.



    Видео: Распайка и удаление BGA Демонстрация с комментариями НАСА: Это короткое, но информативное видео демонстрирует качество и простота пайки, распайки и удаления BGA менее чем за 5 минут. Термическое профилирование преподается с рампой, предварительный нагрев, замачивание и окончательное оплавление припоя, а также удаление BGA, QFN, CSP или любое устройство SMT.



    Видео показывает подготовку платы, флюсование, чип выравнивание, пайка, распайка и очистка печатных плат после снятия чипа. На видео видно качество Осмотр печатной платы после отпайки BGA, так как на самом деле отрывается от печатной платы… без помощи рук! Фото и наблюдения НАСА включены в видео. После этого посетите наш Веб-страница ZT-7 Больше подробностей. 10 минут.








    1996 — 2011, 2012, 2013, 2014-2016, 2018-2019, 2020, 2021 Zephyrtronics. Все права защищены. Информация, текст, изображения, фотографии, диаграммы, графики, которые вы получать онлайн от Zephyrtronics защищены законы об авторском праве США. Закон об авторском праве запрещает любое копирование, перераспределение, повторная передача или перепрофилирование любой материал, защищенный авторским правом. Зефиртроника – это зарегистрированная торговая марка JTI, Inc. «The Science of Zephyrtronics», «Простота за счет инноваций» и «Zephlux». и «Нулевой вывод», «Нулевой комок», «Нулевой остаток» и «Пост Охлаждение», «Постохлаждение», «AirBath», «SolderGlide» и «SolderMill» и «Just So Superior» являются охраняемыми товарными знаками. собственность JTI, Inc. «Zephyrtronics» и «Low Melt» и «Air Фонтан» и «Источник» являются зарегистрированными товарными знаками. собственности JTI Inc. *Вышеуказанные имена являются зарегистрированными собственность их соответствующих владельцев.





    поверхностный слой переделка, Поверхностный монтаж
    Воздушная ванна, паяльные станции SMD, Пайка горячим воздухом, паяльные станции BGA, паяльные станции CSP, Системы предварительного нагрева, Подогреватели печатных плат, Предварительный нагрев SMT/SMD, Низкотемпературная доработка, Инструменты для депайки SMT, Вакуумные инструменты, держатели печатных плат, Крепление для печатных плат и держатели для печатных плат &, настольные люльки, Паяльная паста для ремонта, Паяльная паста, не требующая очистки, Низкоплавкий Провод для удаления припоя, проволока для удаления припоя, Ремонтные станции с горячим воздухом, экстракторы дыма, Стоматологические зонды SMT, Комплект для доработки SMT, SMD, Комплект для ремонта BGA, Комплект ЛМК, Комплект для реболлинга BGA, Пинцет SMD, Плунжер Power Palm, Выпрямитель для свинца QFP

    Как К — SMT, CSP, BGA Rework
    Как — Выравнивание BGA; Как — Переработка SMT; Как — Предварительный нагрев печатной платы, Как сделать — доработка BGA и CSP; Как быстро припаять SMD пакеты Эффективно; Как сделать — согласование CSP; Как — бессвинцовая переделка; Как — Удаление SMD экономичный; Как — Удаление SMD профессиональный; Как сделать — термовоздушный карандаш / Пайка AirPencil; Как сделать — SMD Quick Chip Удаление; Как — Реболлинг BGA; Как переработать PLCC, QFP, QFN, LCC, SOIC, SOL, экранированный SMD, TSOP; Как — Паять и переделывать керамические конденсаторы; Как — Паять и переделывать стеклянные диоды; Как ремонтировать смартфоны, Планшеты и ноутбуки

    Пайка, Распайка
    Паяльные принадлежности, припой, Неочищенный припой, Эвтектический припой, Диспенсер для припоя, паяльная паста, Бессвинцовая паяльная паста, Флюс, Дозаторы паяльной пасты, Низкоплавкий проволока для удаления припоя, Провод для удаления припоя, Наконечники для пайки, Распайка через отверстия Инструменты, Советы по распайке, Советы по распайке, Фитиль для удаления припоя и Демонтажная оплетка, экстракторы дыма, фильтры экстрактора перегара, угольные фильтры, паяльная мельница™, Припой Sucker / DeSolder Насос, Системы предварительного нагрева, Предварительный нагрев сквозного отверстия, Предварительные нагреватели печатных плат, Растворитель флюса, Как сделать — доработка коннектора; Как — PC/104 Пайка и переделка; Как сделать — Сквозное отверстие / Устройство для удаления припоя / удаления припоя через отверстие; Как сделать — низкотемпературный проволока для удаления припоя; Как остановить подъем колодок; Как демонтаж / Удаление припоя с тяжелых наземных плоскостей; Как сделать — без свинца Пайка и депайка; Предварительные нагреватели для бессвинцовой переделки и пайки

    Дозирующее Оборудование, Механизм, Поставки, Дозирование Бутылки и принадлежности для дозирования
    Системы дозирования, Дозирующие шприцы, Раздаточные бочки, Конические дозирующие наконечники, Тупые иглы, дозирующие бутылки, Иглы из нержавеющей стали, Дозирующие иглы, Промышленные иглы, Советы по дозированию, Промышленное дозирование Конические наконечники и иглы, Дозирующие аксессуары, Бутыли с флюсом, Паяльная паста в шприце, Паста для паяльной пасты Держатель , Раздаточные материалы, Плунжер Power Palm, Ручное дозирование, Бутылки со спиртовым насосом, Автоматическое дозирование, Выжимать бутылки, мыть Бутылки, бутылки с щеткой, бутылки с носиком, насос Бутылки

    Настольные аксессуары, Принадлежности для скамеек, Настольные инструменты
    Паяльная паста для поверхностного монтажа, припой, лоумелт, Флюс без очистки, Флюс BGA, Флюс для переделки, Средство для удаления негорючего флюса, Пен Вак, Пинцет для поверхностного монтажа, Удаление дыма, Пинцет SMD, приспособления для печатных плат, Наконечники горячего воздуха, AirTips, Замена пайки губки, Паяльные жала с железным покрытием, Пенные тампоны, тампоны из антистатической пены, Сквозное отверстие и растворитель Кисти, Рука помощи, ремонтные комплекты ЛМК,
    X-BOX 360 Ремонт, Инструмент для зачистки проводов и провода Каттеры, Резаки заподлицо, микро Ножницы и игольчатые пирсы, Инструмент для выпрямления QFP ведет, антистатические браслеты, Тестер ремешка для запястья ESD

    Обновлено на 23 февраля 2021 года




    Видео о продуктах | Продукты |HAKKO

    Выберите категорию для поиска

    • Все
    • Система автоматической пайки
    • Паяльник
    • Устройство подачи припоя
    • Термометр / тестер пайки
    • Очиститель наконечника / держатель для утюга
    • Припой / флюс
    • Вытяжка дыма
    • Паяльный тигель
    • Демонтаж / доработка
    • Паяльная станция
    • Статическое управление
    • Вакуумный захват
    • Инструмент для свинца и проволоки
    • Нагреватель / нагревательный пистолет
    • Клеевой пистолет/герметик
    • Хобби

    Все видео

    • Характеристики
    • Как использовать
    • Сменный наконечник/сопло
    • 【HAKKO】Представление прикладного программного обеспечения для FX-805

      Специальное программное обеспечение для FX-805 помогает обеспечить прослеживаемость при ручной пайке за счет регистрации заданной температуры, результатов калибровки/смещения и температуры датчика наконечника при пайке. Это предотвращает человеческий фактор при такой записи.

      Информация о продукте FX-805

    • ХАККО FX-805 | Паяльная станция Ultra Power 400 Вт

      Сочетание сверхмощности и удобства в работе позволяет выполнять пайку в тяжелых условиях.
      Самая маленькая, легкая и лучшая паяльная станция для тяжелых условий эксплуатации

      Подробнее о продукте FX-805

    • ХАККО FX-805 | Знакомство с функциями FX-805

      Знакомство с функциями FX-805, паяльной станции Ultra Power 400 Вт

      Подробнее о продукте FX-805

    • ХАККО FX-805 | Разница в производительности в зависимости от мощности

      Ultra Power 400 Вт
      Испытание на время плавления припоя для сравнения производительности при различной мощности

      Подробная информация о продукте FX-805

    • ХАККО FH-305 | Подставка для утюга со складной конструкцией для переноски и хранения

      Подставка для утюга со складной конструкцией для переноски и хранения
      Складная конструкция облегчает переноску и хранение по сравнению с обычной моделью.

      Подробная информация о продукте HAKKO FH-305

    • ХАККО FX-1003; Самый маленький в мире микропинцет IH класса IH

      Превосходные тепловые характеристики технологии IH и 4 типа регулировки выравнивания для обеспечения наилучшего возможного контакта между компонентом и наконечниками делают доработку 0402 легкой и удобной.

      Подробнее о продукте

    • ХАККО ФТ-720; Быстрая очистка наконечника

      FT-720 Очиститель наконечника, оснащенный инфракрасным датчиком, быстро очищает наконечник вращающимися щетками и помогает улучшить процесс пайки.

      Подробнее о продукте

    • ХАККО 373/374; Дополнительные детали для системы автоматической подачи припоя

      Новые дополнительные детали позволяют подавать припой с нижней стороны жала так же, как при ручной пайке, и получать «эффект теплового моста», при котором расплавленный припой способствует теплопередаче, обеспечивая идеальную пайка.

      Посмотреть 373 подробностей о продукте

      Посмотреть 374 подробностей о продукте

    • ХАККО ФГ-465; Усовершенствованный тестер обуви

      Усовершенствованный тестер обуви FG-465 автоматически сохраняет данные измерений на ПК. FG-465 поставляется со специальным программным обеспечением для поддержки измерений и управления идентификаторами. Также FG-465 работает как комбинированный тестер при подключении к FG-470, тестер браслета HAKKO.

      Подробнее о продукте

    • Наконечник; разница между типами BC/C и BCF/CF

      Характеристики наконечника припоя только на поверхности.

    • 9система 0857 N2; улучшенная смачиваемость системой N2

      Оцените эффект нагретого газообразного азота с первого взгляда.

      Просмотр сведений о системе N2

    • ХАККО ХУ-200; Простая в эксплуатации роботизированная система для пайки с управлением по 4 осям + 1 (подача)

      Универсальная роботизированная система для пайки, в которую встроены контроллер подачи припоя и программное обеспечение для программирования.

      Подробнее о продукте

      Посмотреть все характеристики HU-200

    • Оригинальное ПО HAKKO; Простое программное обеспечение для автоматической пайки

      Позволяет очень легко создавать программы пайки, не имея опыта подключения ввода/вывода или общего программирования роботов.

      Подробнее о продукте

    • ХАККО ХУ-100; 4-осевой настольный паяльный робот

      Любой может создавать программы с помощью простого ввода Оригинальная 4-осевая настольная роботизированная система HAKKO для автоматической пайки.

      Подробнее о продукте

    • ХАККО FX-801/FR-400; Супермощность серии 300 Вт (с быстрой заменой форсунки)

      Серия 300 Вт может сделать невозможное возможным.

      Подробнее о продукте FX-801

      Подробнее о продукте FR-400

    • ХАККО FX-801; Сверхмощный нагреватель мощностью 300 Вт

      Оцените мощность нагревателя FX-801, легко расплавляющего прутковый припой.

      Подробнее о продукте

    • ХАККО FX-600; график сравнения работоспособности

      Высокая эффективность работы по сравнению с обычными утюгами.

      Подробнее о продукте FX-600

      Подробнее о продукте FX-601

    • ХАККО FX-600; удивительное термическое восстановление

      Подавляющее термическое восстановление.

      Подробнее о продукте

    • ХАККО ФВ-310 | Вентилятор горячего воздуха с регулируемой температурой и расходом воздуха

      Точный контроль температуры и расхода воздуха для различных применений способствует повышению эффективности работы.

      Подробнее о продукте FV-310

    • ХАККО ФУ-500/ФУ-601; Автоматическая пайка со сверхмощностью 300 Вт для широкого спектра применений

      Мощность 300 Вт для лучшего качества и производительности пайки

      Подробнее о продукте

    • ХАККО ФУ-500/ФУ-601; Примеры применения

      Умный способ создания системы автоматической пайки

      Подробнее о продукте

    • ХАККО ФТ-802; Более острый, точный и эффективный

      Обеспечивает более качественное и точное снятие изоляции

      Подробнее о продукте

    • ХАККО FR-811; Недорогая высококачественная ремонтная станция

      HAKKO FR-811 может быть преобразована в недорогую ремонтную систему SMD с помощью различных аксессуаров!

      Подробнее о продукте

    • ХАККО FX-801/FR-400; Супермощность серии 300 Вт (быстросменная форсунка)

      Серия мощностью 300 Вт делает невозможное возможным.

      Подробнее о продукте FR-400

      Подробнее о продукте FX-801

    • ХАККО ФР-400; супер мощность 300 ватт! (с быстросменным соплом)

      Обеспечивает быстрое и надежное удаление припоя даже на печатных платах с высокой теплоемкостью и высокой теплоотдачей. Быстрая и безопасная замена форсунок с помощью устройства быстрой замены форсунок (дополнительный элемент) поможет выбрать подходящую форсунку из 3 различных макс. за каждую работу.

      Подробнее о продукте

    • ХАККО FN-1010; Открывайте будущее пайки с помощью передовой технологии IoT (на китайском языке)

      Обеспечивает безошибочный контроль температуры и отслеживание процесса пайки вручную

      Подробнее о продукте

    • ХАККО FN-1010; Открывайте будущее пайки с помощью передовой технологии Интернета вещей

      Обеспечивает безошибочный контроль температуры и отслеживание процесса пайки вручную

      Подробнее о продукте

    • ХАККО FM-206; так просто в использовании

      Удобен в использовании благодаря большому дисплею и вращающейся ручке.

      Подробнее о продукте

    • ХАККО FH-800; метод очистки

      Узнайте, когда использовать 3 метода очистки.

    • ХАККО ФГ-102; инновация в контроле температуры наконечника

      Термометр температуры наконечника с системой управления прослеживаемостью. Новое предложение по улучшению и сокращению трудозатрат при контроле температуры наконечника, от измерения до управления записями, для повышения качества изготовления.

      Подробнее о продукте

    • ХАККО ФГ-100Б; автоматическое измерение для стандартизации процесса

      Минимизируйте индивидуальные различия в том, как проводить измерения и считывать результаты.

      Подробнее о продукте

    • 908:40

      Видео: Все о пайке | Учитесь и стройте с Майклом Бридлавом

      Майкл Бридлав

      Основатель и владелец компании MGB Guitars & Parts Supplier Майкл Бридлав дает вам подробный обзор всего, что вам нужно знать о пайке для гитар.

      Смотрите видео здесь:

      Хотите больше видео? Подписывайтесь на наш канал на YouTube!


      Стенограмма видео

      поговорим о пайке [Музыка] в прошлом я делал видео и обсуждали тему и показывали людям как паять я тоже обещал что я вернуться и сделать более глубокий подробное видео по пайке и приемы, которые я использую, когда разговариваю с строители я знаю, что много ребят действительно трудно с пайка просто не разбирается не работает становится точкой разочарование, я получаю некоторых парней, которые даже попросил меня спаять их компоненты что я действительно не против, но знаю как паять это важная вещь в это хобби, и это действительно не занимает много, чтобы сделать это правильно, поэтому я покажу вам мой методы и снова, если вы посмотрите на YouTube вы найдете сотни, если а не тысячи видео как паять и я просто добавлю свои пять копеек всему этому процессу, но я хочу показать как я паяю и вроде работает для меня я делал много пайка через все годы даже до гитар из-под сигар и тому подобного работ для меня позвольте мне показать вам, что я первое, что мы делаем, это говорим о сам припой купи на катушке я хотел бы купить точку ноль три три припой малого диаметра реально работает Что ж Чем больше диаметр Sauter, тем они просто слишком громоздко, и они не стремятся работать хорошо для меня, поэтому я придерживаюсь мелкий припой — это материал, который сделанный из двух вещей свинца и десяти он имеет очень низкая температура плавления около до градусов, и когда вы расплавите его, это становится жидкостью и течет в соединение, если вы соединяете два провода или провод во вкладке потечет припой в этот сустав, и когда он остынет, и он затвердевает, становится хорошим электрическим соединение, а также хороший механический соединение для нагрева этого припоя и для получить поток нужен паяльник это немного дешевый Уоллер, что я есть действительно небольшие легкие работы довольно хорошо вероятно, это где-то между и градусы это Вт, но вы можете видеть, что это делает действительно хорошая работа по плавлению припоя давайте поговорим о моем процессе и о том, что я я люблю говорить о пайка как своего рода двухэтапная процесс я готовлю два отдельных компоненты, а затем я соединяю их вместе так что на самом деле здесь снова два шага и давайте покажем вам, с чего я начинаю если я использую какой-то провод, что я делаю, я заходи, и я раздену его, ты знаешь, в хотя бы на дюйм и снимите внешний изоляции, а затем открыть внутреннюю часть и то, что вы найдете, обычно куртку и что я буду делать, это снова я скрутите эти провода вместе, чтобы получить их все собрал вместе убедиться и посмотреть, что у вас нет бродяг там, потому что это потенциал источник проблемы, поэтому у меня есть внешняя куртка стянута вместе, и я все закрутилось и выглядит красиво Хорошо, я захожу внутрь и беру около четверти дюйма немного более четверти дюйма, и я раздеваю внутри это белый провод который является горячим проводом, и я хватаю те провода и вместо того, чтобы пытаться скрутить то, что я считаю, работает очень хорошо, это на самом деле скрутите сам провод побольше и так теперь у вас это крутилось вместе и это работает очень хорошо, так что снова, как я рассказал о моем двухэтапном процессе первое, что я собираюсь сделать, это я прийти и припаять эти фактический срок имеет тенденцию, поэтому я снова положил их в свой руки помощи, которые просто действительно отличный инструмент, чтобы иметь возможность держать проводку компоненты, пока ты паял, я беру мой паяльник хорошо иметь маленькое бумажное полотенце, которое нравится некоторым парням используйте губку и намочите ее и что это опять потому что пайка железо такое горячее и внутри есть влага там вроде пар чистит наконечник а потом тебе нужно вернуться и ты нужно немного придержать наконечник припаяйте туда, если у вас есть немного слишком много, вы можете как бы щелкнуть его то я просто кладу паяльник под проводами и вдруг и очень быстро ты можно увидеть, что он плавит припой, и это на самом деле за счет капиллярного действия работает всю длину я собираюсь прийти и сделать то же самое на земле и теперь, как вы должны оба из этих провода, вы можете взглянуть на них и осматривайте их внимательно, иногда вы получить кусок припоя здесь в конце не проблема войти и обрезать это я обычно люблю укоротите их немного, если я начну прочь с четвертью дюйма или более я как бы обрезать их до немного немного больше, чем восьмая часть дюйма, так что Я обрезал их и готов иди и я собираюсь установить их на домкрате, но первое, что нам нужно сделать это вроде понять домкрат и как это работает, потому что я получаю много вопросов, когда у парней очень плохо гудеть очень плохой звук и один из Первое, что я всегда делаю, это убеждаюсь что они соединили землю и горячий домкрат правильно, что кажется быть своего рода популярной проблемой a типичная ошибка, которую используют многие парни так что давайте посмотрим более внимательно на Джек, чтобы мы знали, какой из них является землей и какой из них горячий, если вы посмотрите на штекер, вы увидите длинную центральную часть и это, оказывается, земля на вилка и концевая часть маленький выступ здесь, в конце, это на самом деле жарко, и когда вы кладете его в гнездо, вы видишь как связь есть эта длинная вкладка, которая приходит протягивает руку и снова касается этого горячий наконечник там, а затем внутри что можно увидеть, если внимательно присмотреться вы заметите, что есть кольцо вниз здесь, что случилось с этим наземная часть, а затем вы можете вроде следуйте за ними и посмотрите, куда они идут и вы можете заметить, что наземный переходит на эту вкладку и горячие змеи его путь к задней стороне к этому вкладка, так что теперь мы знаем, какой из них горячий и какой из них является землей, и поэтому мы возможность снова установить связь и используя мою технику свободной пайки Компоненты, что мне нравится делать, это приходить и припоем там язычки эти дырочки там и ты часто думаю, вы должны вставить свой провод через него и припаяйте его, но это не нужно поэтому я приклеиваю пайку утюг там, и я придумал хороший лужица припоя, если вы глядя на него внимательно, вы можете как бы посмотри, что я сделал, это снова ставит достаточно припой там, чтобы построить эти хорошие маленькие подушечки припоя вот так должно получиться, что теперь у нас есть провода, которые имеют тенденцию, и я собираюсь переключиться на это, потому что это подключенный к потенциометру у нас есть некоторые провода, которые подключены у нас есть земля, а затем у нас есть горячая и снова мы знаем, что тот, что слева это земля, поэтому все, что я делаю, это приходит назад, и я собираюсь обрезать это только немного, потому что это немного длинная вернись и коснись этой паяльной площадки и он установит связь сделал это с землей, и теперь я собираюсь сделать то же самое с горячим и вы нагреваете припой, и он перекомпоновывает соединение, и вы есть хорошая связь одно дело быть осторожно, когда делаешь домкраты Убедитесь, что вы держите провода довольно короткие, потому что если вы сделаете их слишком долго есть вероятность, что это земля может мешать домкрату и у вас будет реальная проблема на ваших руках следующее, о чем я хочу поговорить, это припаять к потенциометру и как у вас знаете, и как мы обсуждали чаще всего объемный горшок на самом деле, где все Основания соединяются, это своего рода то, что Я называю землю центральной, вот где все соединения идут на землю, как вы может видеть этот домкрат, который у меня уже есть пайка гнезда у меня теперь есть это подключен, и я подключил горячую к центральный наконечник, и я подключил заземление на обратную сторону припоя объемный горшок, так что давайте посмотрим на это и мы снова сделаем миленький соединение есть, потому что у горшка много из металла он может поглощать много тепла это что-то вроде большого радиатора, так что требуется немного больше времени, чтобы получить припой там и так что у вас есть сделать, это вы должны нагреть спину пусть припой туда садится для пайки утюг установить там первые несколько секунд и затем мы входим, и мы начинаем течь хорошая маленькая подушечка припоя обычно я уже готов со своим притворись проводом, и я просто установил его там и пусть это и теперь у меня есть хорошая связь, если вы нужно, чтобы вы могли вернуться, и вы можете добавьте еще немного припоя, и вы получите хорошая связь тогда вы могли бы вернуться и в зависимости где этот провод должен идти, может быть, это нужно идти к пикапу или идти к одному вкладок вы можете сделать это соединение хорошо, я надеюсь, что это снова полезно, мой идея состоит в том, чтобы спаять туда два компонента по отдельности, а затем нагрейте их и соедините их, и вы получите хорошее окончательное соединение, надеюсь, это поможет Спасибо

      MGB Обучение и сборка

      Видеоролики по изготовлению ювелирных изделий — Как паять ювелирные изделия

      В этот набор входят все стразы, фурнитура и посеребренная оправа для изготовления четырех подвесок.

      В этот комплект входят все стразы, фурнитура и посеребренная оправа для изготовления двух пар больших серег.

      В этот комплект входят все стразы, фурнитура и посеребренная оправа для изготовления серег, кольца и кулона.

      Также в комплект входит тепловая пушка, припой на 300 градусов, третья рука, защитные очки и маска.


      Ювелирные изделия Пайка стала проще Серия видеороликов

      В видеоролике 1 рассматриваются вопросы безопасности и основные инструменты, необходимые для пайки. Это видео следует просмотреть, прежде чем переходить к другим видео из серии

      Основные методы пайки, описанные в этом видео, позволят вам собрать и припаять любой из предлагаемых нами наборов для пайки. Вы видите, как сделать подвеску, изображенную слева.


      Видео 2 основывается на методах пайки, показанных в Видео 1, и знакомит с методами, необходимыми для пайки изогнутого подвесного светильника.

      Проект представляет использование цветочной доски с глиной, чтобы зафиксировать настройки для пайки. к

      Готовая подвеска изображена слева.


      Видео 3 расширяет технику, которую мы изучили, чтобы сделать кулон с крапом в Видео 2, чтобы сделать полностью круглый кулон, соединив две половинки вместе.

      В этом видеоролике показано, как работать с двумя разными проволоками для припоя с разной температурой плавления.

      Образец полной круглой подвески показан слева.


      Видео 4 предлагает еще одну технику изготовления подвески с выпуклыми краями путем припаивания детали с выпуклой поверхностью к плоской детали, складывая их вместе.

      Подвеска в виде стопки изображена слева.


      Видео 5 знакомит с техникой комбинирования пайки и бисероплетения с использованием зубчатой ​​фурнитуры в качестве основы для пары больших серег.

      Каменные оправы припаяны непосредственно к экрану, а цепочки из бисера добавлены к экрану для завершения проекта. Серьга из бисера изображена слева.


      Основные припаянные подвески — часть 1

      Как припаять подвески, обернув камень лентой из медной фольги и припаяв подвеску паяльником.

      В этом видео камень из прозрачного стекла диаметром 19,5 мм обернут медной фольгой и спаян мелкой филигранью.


      Основные припаянные подвески — часть 2

      В этом видео камень из прозрачного наветта размером 62 мм x 23 мм обернут медной фольгой и спаян паяльником. Для завершения подвески припаяно прыгающее кольцо.


      Как припаять большие спиральные серьги со стразами

      В этом видео показано, как сделать модные большие спиральные серьги. Спиральные серьги изготовлены из стразов риволи, посеребренных оправ, низкотемпературного припоя 300 градусов и тепловой пушки.


      Как припаять куполообразный браслет-цепочку со стразами

      В этом видео вы научитесь делать элегантный куполообразный браслет со стразами, используя цепочку со стразами, припой с предварительным флюсом при низкой температуре 300 градусов и тепловую пушку.

      В этом видео показано, как легко установить стразы в цепочку из страз.


      Как припаять большие серьги-цветы со стразами

      Как раз к лету научитесь делать эти большие серьги-цветы со стразами и бабочками. Серьги изготовлены из страз rivoli, navette и грушевидных страз. В этом проекте используется как припой с предварительным флюсом на 450 градусов с горелкой, так и припой с предварительным флюсом на 300 градусов с тепловой пушкой.


      Как припаять большую брошь-лист со стразами

      Эта большая брошь-лист со стразами изготовлена ​​путем пайки посеребренных оправок с использованием низкотемпературной 300-градусной предварительно флюсованной проволоки и теплового пистолета. В видео также показано, как добавить шарнирное соединение, защелку для броши и сделать спиральную булавку.


      Как отремонтировать застежку для броши

      В этом видеоролике показано, как отремонтировать застежку для броши с помощью припоя с предварительным флюсом на 300 градусов и фена. Пример включает в себя добавление шарнирного соединения, добавление защелки и изготовление спирального штифта для большой броши со стразами. Также обсуждаются штифты для стержней и винтажные Т-образные штифты.


      Как припаять браслет-цепочку со стразами

      Это предварительный проект по пайке, и его не следует пытаться использовать в качестве первого проекта. предварительно профлюсованный припой и термофен.


      Как припаять плетеный браслет-цепочку со стразами

      В этом видеоролике показано, как сделать плетеный браслет-цепочку со стразами с помощью припоя, предварительно расплавленного при температуре 450 градусов, и горелки.

      Вы также научитесь припаивать застежку-коробку к браслету.


      Как соединить большое паяное ожерелье из пяти частей

      Уложить правильно большое ожерелье на вас может быть непросто. Решение состоит в том, чтобы разбить большое ожерелье на части и соединить их вместе с помощью спаянных стержней и соединительных колец. В этом видео даны подробные инструкции по соединению большого ожерелья из пяти частей.


      Как припаять браслет со стразами с помощью фена

      Пошаговые инструкции по изготовлению браслета из страз с оправой из посеребренной латуни, припоем на 300 градусов и термофеном.

      Также научитесь делать цепочку с кисточкой и подвеской.


      Паяные соединители для купальников со стразами

      Простые шаги для изготовления спаянных соединителей для купальных костюмов со стразами с оправкой из посеребренной латуни, цепочкой из страз, припоем 300 градусов и тепловым пистолетом.

      Посетите сайт DeeZine Swimwear на Facebook.


      Паяный кулон в виде совы со стразами

      В этом учебном пособии показано, как припаять симпатичный кулон в виде совы из страз с помощью припоя с предварительным флюсом на 300 градусов и горелки. Это промежуточный проект пайки.


      Паяная подвеска «Рождественская елка»

      Это отличный проект по пайке ювелирных изделий для начинающих. Вы научитесь паять низкотемпературным предварительно флюсованным припоем с температурой 300 градусов, латунными настройками и горелкой, чтобы сделать подвеску в виде рождественской елки со стразами


      Подвеска Санта-Клауса из паяных страз

      В этом видеоролике показано, как сделать подвеску Санта-Клауса из страз, используя цепочку из страз, припой, прошедший предварительное флюсование при температуре 300 градусов, и горелку.


      Как паять большие серьги из винограда со стразами с помощью фена

      Узнайте, как паять эти очень большие серьги из винограда, используя низкотемпературный припой, посеребренные латунные оправы и фен.


      Как спаять колье-нагрудник египетского скарабея с помощью теплового пистолета

      Колье и серьги «Египетский нагрудник-скарабей» — один из моих любимых комплектов украшений. В этом видео показано, как спаять оправу из посеребренных камней и цепочку со стразами, используя низкотемпературный припой и тепловую пушку, чтобы сделать нагрудник.


      Как спаять серьги с египетскими скарабеями с помощью фена

      В этом видеоролике показано, как спаять оправу из посеребренных камней и цепочку со стразами, используя низкотемпературный припой и фен, чтобы сделать большие серьги-скарабеи.


      Припаяйте галстук-бабочку со стразами с помощью термофена

      В этом видео вы научитесь делать потрясающий галстук-бабочку со стразами, спаивая вместе посеребренные оправы из страз и цепочку из страз с помощью низкотемпературного припоя и фена.


      Припаяйте цепочку-бабочку со стразами с помощью термофена

      Это колье-бабочка полностью изготовлено путем пайки вместе 28 частей цепочки со стразами из нержавеющей стали с использованием низкотемпературного припоя и фена.


      Как припаять штифты и ушные клипсы к серьгам

      В этом видеоролике показаны три различных метода припайки штифтов или ушных клипс к задней части серег.


      Как припаять ушную проволоку к серьгам

      В этом видео показано, как припаять ушную проволоку к задней части серьги, чтобы получилась висячая серьга.

      Висячая серьга изображена слева.


      Мастер-класс по пайке ювелирных изделий — Набор кулонов 90

      В этом видео вы научитесь делать кулон с экранной находкой. К овальному экрану припаяны каменные оправы, а к экрану прикреплены бусины.

      Комплект для пайки подвески 90, изображен слева.


      Мастер-класс по пайке ювелирных изделий — комплект подвески-сердечка 71

      В этом видеоролике представлены инструкции по изготовлению подвески в форме сердца путем припаивания цепочки из страз к каменной оправе в форме сердца.

      Комплект для пайки подвески 71, изображен слева.


      Мастер-класс по пайке ювелирных изделий — набор для браслета со стразами 96

      В этом видео вы научитесь делать браслет-цепочку со стразами, спаивая цепочку со стразами и круглую закрепку со стразами Rivoli.

      Набор для пайки браслета 96, изображен слева.


      Класс пайки ювелирных изделий — набор для круглой подвески 97

      Это видео является дополнительным видео к полному круглому кулону в видео 3 «Легкая пайка ювелирных изделий».

      Комплект для пайки подвески 97, изображен слева.


      Введение в пайку

      Эта статья предназначена для ознакомления с основами пайки.

      • прочитав этот материал, вы пройдете онлайн-викторину

      • после прохождения онлайн-теста вы запланируете практическое обучение

      • как только вы почувствуете себя комфортно, вы сдадите практический экзамен

      • после успешной сдачи экзамена вы сможете используйте основное оборудование и материалы для пайки

      С учетом того количества времени, которое студенты EE и CS, вероятно, потратят на пайку, потратив 5 минут на чтение этого материала, вы сможете сэкономить бесчисленные часы разочарования на верстаке.

      Что такое пайка?

      Для наших целей пайка — это процесс соединения электрических компонентов путем плавления припоя для получения электрического соединения . На пайку НЕ следует полагаться как на надежное механическое соединение.

      Как работает пайка?

      Электронные детали изготавливаются с металлическими покрытиями на определенных поверхностях. Поместив две или более таких поверхностей рядом друг с другом и добавив тепла, мы можем сплавить поверхностные покрытия вместе, чтобы сформировать новый, непрерывный, проводящий металлический путь для цепи. Поскольку металлические покрытия не очень толстые, нам также нужно добавить больше металла (называемого припоем), чтобы помочь сформировать прочное электрическое соединение. Это соединение называется «паяным соединением» и представляет собой сплав металлов с поверхности 1, поверхности 2 и припоя.

      что такое припой?

      Сам по себе припой также представляет собой смесь (сплав) различных металлических элементов, выбранных из-за их проводимости и свойств при низкой температуре плавления. Припой бывает разных форм, размеров и типов.

      The most common types of solder

      Lead-Free Solder

      Called SAC305, it’s made up of:

      Melts at 220°C (428°F)

      Leaded Solder

      Называется Sn63-Pb37, состоит из:

      Плавится при 183°C (361°F)

      Что такое оксиды и почему они ДЕЙСТВИТЕЛЬНО важны для пайки?

      Как вы, возможно, знаете, металлы могут вступать в реакцию с кислородом воздуха с образованием ОКСИДОВ (например, ржавчины). Оксиды обычно обладают тепло- и электроизоляционными свойствами, а это означает, что нам будет почти невозможно расплавить все металлы вместе для пайки, если у нас нет способа избавиться от оксидов на каждой из металлических поверхностей.

      Флюс для припоя используется для решения проблемы оксида во время пайки. Флюс — это химическое вещество, которое при нагревании выше определенной температуры разрушает оксиды металлов, образовавшиеся на поверхностях, которые мы хотим спаять. Однако, как только оксиды разрушаются, начинается гонка со временем, прежде чем они снова сформируются (секунды), которые также ускоряются при более высоких температурах.

      Одним из секретов хорошей пайки является правильное обращение с оксидами.

      Если вы когда-либо паяли раньше, вы, вероятно, уже использовали флюс. У большинства припоя есть полая «сердцевина», заполненная им. Поскольку флюс представляет собой жидкость, он также помогает передавать тепло между жесткими металлическими поверхностями. Круто!

      Какие инструменты вам нужны для пайки?

      Существует множество различных инструментов для пайки, позволяющих добиться аналогичных результатов. Как минимум, для пайки требуется:

      1. Паяльная станция и утюг

      2. Жало паяльника

      3. Губка для чистки жала

      4. Подставка для проволоки (с флюсом)

      Паяльник 6. Защитные очки

      7. Вытяжка дыма

      8. Держатель

      КАКИЕ ТИПЫ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ ВЫ МОЖЕТЕ ПАЯТЬ?

      Электронные детали бывают бесчисленных форм и размеров, но в целом их можно разделить на две категории в зависимости от того, как они крепятся к печатной плате:

      отверстия, которые полностью проходят через печатную плату.

      Плюсы: сильное механическое соединение с печатной платой

      Минусы: занимает место с обеих сторон печатной платы и более сложна для автоматических паяльных машин

      2. Компоненты для поверхностного монтажа

      , предназначенные для припайки к контактным площадкам в верхней или нижней части печатной платы.

      Плюсы: упакуйте больше контактов/компонентов на меньшую площадь

      Минусы: менее надежны механически, если единственным методом крепления является поверхностная пайка

      как паять? — КОМПОНЕНТЫ ДЛЯ СКВОЗНЫХ ОТВЕРСТИЙ

      Подобно приготовлению пищи или химии, хорошая подготовка ведет к успешной пайке. Соберите все инструменты для пайки, перечисленные выше, и положите их перед собой на верстак.

      Не забудьте надеть защитные очки!

      Вы всегда должны быть в защитных очках во время пайки (или смотреть в микроскоп)!

      Мы хотим, чтобы паяльник предварительно нагревался, пока мы переходим к следующим шагам.

      • Перед включением утюга выньте наконечник из держателя и убедитесь, что наконечник установлен (подробнее о типах наконечников позже), затем верните его в держатель.

      • Затем включите вытяжку дыма и убедитесь, что вы слышите работу вентилятора (ПРИМЕЧАНИЕ: он может быть встроен в ваш паяльный стол).

      • Наконец, включите паяльник и убедитесь, что температура установлена ​​на 340°C (650°F) (проконсультируйтесь с лаборантом, если это не так).

      Паяльники ГОРЯЧИЕ. 🔥 Вода кипит при 100°C, железо в три раза больше — будьте осторожны!

      Для пайки нужны обе руки, поэтому вашу печатную плату необходимо надежно удерживать на месте, прежде чем приступать к работе — поверьте мне!

      • Для начала убедитесь, что у вас есть за что держать доску. Это может быть «рука помощи», как показано выше, тиски или другие средства предотвращения движения платы во время пайки.

      • Потратьте время, необходимое для того, чтобы поставить доску в прочное, но удобное рабочее положение. Это окупится в конце концов.

      Далее вам нужно разместить компонент, который вы собираетесь припаивать. Поместите только один компонент, прежде чем продолжить. Вы можете размещать больше за один раз, когда будете знать, что ваша установка (как вы держите доску и т. д.) будет работать.

      • Для компонентов со сквозными отверстиями это означает вставление штифтов компонента в соответствующие отверстия.

      • Возможно, вам придется заранее согнуть штифты для правильного выравнивания

      • Вы также можете согнуть штифты после того, как они пройдут через отверстия, чтобы удерживать его на месте (как показано).

      • Если выводы длинные, мы их обрежем ПОСЛЕ пайки (не до).

      Если вы правша…

      • Размотайте около 6 дюймов припоя с катушки и держите провод в левой руке 👈 примерно в дюйме или двух от конца.

      • Правой рукой 👉 возьмите паяльник за поролон (или пластиковую ручку) и держите его, как карандаш (другими словами, НЕ так, как вы держите дверную ручку).

      • Затем осторожно сотрите старый припой с наконечника латунной губкой. Это просто для того, чтобы снять окисление, образовавшееся на наконечнике, пока он находился в держателе.

      • Держа проволоку для припоя в левой руке, расплавьте небольшое количество припоя на кончике, чтобы припой «смочил» (т. е. прилипал) к наконечнику утюга.

      Следующие несколько шагов следует выполнять не позднее, чем через несколько секунд после протирки наконечника. Если есть сомнения, просто протрите наконечник еще раз.

      • Теперь поместите жало паяльника на контактную площадку, которую вы собираетесь припаивать, соприкасаясь ОБА с контактной площадкой и контактом. (Помните. .. вам нужно, чтобы обе поверхности были горячими, чтобы все три металла расплавились вместе)

      • После небольшой паузы левой рукой введите проволоку припоя в соединение, как показано справа. Вы хотите добавить достаточно припоя, чтобы он выглядел как на видео.

      Обратите внимание, как…

      (Подробнее о том, что делает паяное соединение хорошим/плохим, см. в разделе ниже.)

      Повторите шаги 4 и 5 столько раз, сколько необходимо. Не забывайте ЧАСТО перемещать плату, обеспечивая максимально удобный доступ к паяльнику.

      При длительных перерывах между пайкой (например, при изменении положения платы) и даже после окончания пайки необходимо подготовить паяльник перед выключением. Это называется «лужением кончика».

      Когда закончите паять…

      • Залудите жало паяльника

      • Верните паяльник в держатель

      • Выключите паяльник

        948407 Обычно остатки флюса собираются вокруг основания паяных соединений.

        • Если оставить на плате в течение длительного времени, остатки флюса могут разъесть металлические контакты и нарушить электрические соединения

        • Чтобы удалить флюс с соединения, нанесите изопропиловый спирт (IPA) на бумажное полотенце.

        • Поместите полотенце на места пайки и используйте щетку, чтобы очистить полотенце от до (как показано).

        Вы не хотите проглатывать припой. Период.

        Всегда мойте руки после пайки, чтобы остатки припоя не попали на еду, стол и т. д.

        утилизация отходов припоя

        Из-за элементов тяжелых металлов, используемых в припоях, важно, чтобы все, что содержит припой, утилизировалось иначе, чем обычный мусор.

        Stanford EH&S Soldering

        В Стэнфорде мы помещаем ANYTHING с припоем в специально отмеченный контейнер для отходов припоя. Затем TA помечает и утилизирует мусорные баки по мере необходимости.

        • ПОПРОБУЙТЕ и не забывайте о ненужных отходах. Если длинный отрезок провода имеет припой только на одном конце, отрежьте припаянный конец и утилизируйте его должным образом, а затем уберите провод в место утилизации незакрепленных проводов.

        • Чтобы получить полное описание EH&S, нажмите кнопку выше.

        как паять — устройства для поверхностного монтажа

        Устройства для поверхностного монтажа (SMD) очень похожи на устройства для сквозного монтажа. Но имейте в виду:

        1. SMD намного меньше. Это означает, что их труднее позиционировать и легче перемещать на вас.

        2. SMD имеют гораздо большее количество контактов на площадь поверхности на печатной плате.

        Поверхностные оксиды становятся еще более сложной задачей, когда все уменьшается до меньших размеров.

        Некоторые отличия от сквозной пайки…

        Устройства SMD редко остаются на месте во время пайки. В результате компонент обычно выравнивается и «закрепляется» на месте.

        Для пайки резисторов SMD, конденсаторов, диодов и всего, что имеет менее 5 контактов, полезно использовать технику, показанную в видео. Подводя итог:

        • Расплавьте МАЛЕНЬКИЙ кусочек припоя на одной из контактных площадок

        • Левой рукой возьмите компонент с помощью пинцета

        • Положите утюг обратно на контактную площадку, на которую вы ранее наносили припой

          7

        • Аккуратно «вставьте» компонент в расплавленный припой

        • Удалите утюг, ЗАТЕМ отпустите пинцет (старайтесь быть устойчивым!) затем добавьте припой)

        Корпуса с большим количеством выводов сложнее выровнять и их гораздо легче повредить методом поверхностного монтажа резисторов/конденсаторов.

        • Найдите на плате соответствующие площадки для устройства и нанесите небольшое количество флюса-пасты на противоположные углы (как показано).

        • Поместите устройство и аккуратно совместите контакты, чтобы они совпадали с контактными площадками на печатной плате. Пастообразный флюс поможет (в некоторой степени) удерживать его на месте, пока вы его двигаете. Не беспокойтесь о том, что флюс-паста попадет на близлежащие колодки.

        • Теперь расплавьте небольшое количество припоя на кончике утюга.

        • Использование пинцета ОСТОРОЖНО удерживайте упаковку на месте, пока вы ненадолго коснетесь выбранных контактов утюгом. Это зафиксирует пакет на месте.

        Штифты на колышках могут быть повреждены, если вы ударите пакет прямо сейчас!

        Припоя много не надо!

        На этих корпусах легко случайно получить припой для «перемычки» между несколькими контактами. Если это произойдет, прочтите раздел ниже об установке мостов.

        советы и рекомендации

        Тепло от паяльника не будет волшебным образом направляться туда, куда вам нужно. Если у вас возникли проблемы с пайкой определенной области, подумайте о том, как соприкасается жало паяльника.

        • Есть ли путь для отвода тепла? (называется теплопроводностью)

        • Тепло уходит куда-то ДРУГИМ?

        • При правильном использовании расплавленный припой, а также пастообразный флюс также могут способствовать передаче тепла в нужные места.

        Если припой плавится, но не прилипает, возможно, ваш наконечник имеет тонкий оксидный слой.

        Как мы узнали ранее, флюс чаще всего используется в виде припоя с флюсовым сердечником. Однако иногда нам нужно добавить дополнительный флюс, чтобы разрушить оксиды в паяном соединении, которое мы хотим исправить.

        • В видео показан пример плохого паяного соединения (не могли бы мы обеспечить надежное электрическое соединение), которое устраняется нанесением флюса-пасты и повторным нагревом соединения утюгом.

        • Флюс, как по волшебству, удаляет оксиды и позволяет припою смачиваться.

          • При использовании флюса, жала подходящего размера и правильной температуры припой расплавляется, и поверхностное натяжение втягивает большую часть излишков припоя на жало

          • Поверхностное натяжение автоматически оставляет только нужное количество припоя штифты

          Это очень распространенная операция, связанная с большинством покупок макетных плат. Из-за производственных затрат заказчику обычно приходится припаивать контакты разъема к плате.

          Та-да! Хорошие, прямые, надежные штифты!

          Примеры пайки (хорошие и плохие)

          Плохая пайка может выйти из строя, когда вы меньше всего этого хотите! Вот некоторые вещи, которые делают паяное соединение «хорошим».

          1. Для сквозных и поверхностных компонентов угол смачивания припоя (на фото) никогда не должен превышать 90°.

          2. Для выводов со сквозными отверстиями припой должен покрывать не менее 270° круглой контактной площадки. Другими словами, 3/4 вывода должны иметь припой, соединяющий его с контактной площадкой печатной платы.

          Правильное количество припоя, хорошее смачивание

          Слишком много припоя. Контакт с корпусом компонента

          Поверхностное натяжение может поднять небольшие резисторы/конденсаторы

          Длина припоя (D) равна длине (L)

          Длина припоя (D) больше ширины контакта (W), но меньше (L) )

          Длина припоя (D) меньше ширины контакта (W)

          Удаление припоя

          Ошибки случаются! Неизбежно, вы сделаете паяное соединение со слишком большим количеством припоя или обнаружите, что компонент размещен неправильно, и вам нужно удалить припой. Существует множество инструментов и методов «переделки» паяного соединения:

          Надежный и очень точный способ удаления припоя. Фитиль для припоя изготавливается путем сплетения тонких медных проволок.

          Общая концепция фитиля припоя заключается в том, чтобы убедить нежелательный припой прилипать к фитилю больше, чем он хочет оставаться в соединении. Этого легко добиться, если учесть…

          1. Где могут образовываться оксиды. Вся площадь поверхности медных проводов создает множество металлических поверхностей, которые будут окисляться. Поэтому нам нужно убедиться, что используется дополнительный флюс.

          2. Как передается тепло. Медь довольно хорошо проводит тепло, и вся катушка фитиля припоя будет отводить тепло от нашего железа, если мы будем использовать его как есть. Для достижения наилучших результатов нам нужно отрезать кусок фитиля припоя и удерживать его пинцетом.

          Часто задаваемые вопросы

          В: Разве свинец не ядовит?

          О: Да, но только при приеме внутрь! Вот почему проглатывание свинцовой краски или загрязнение питьевой воды свинцом имеет такое большое значение, поскольку он попадает непосредственно в желудочно-кишечный тракт.

          ПОЭТОМУ МОЙТЕ РУКИ когда закончите паять и НЕ ЕШЬТЕ В ЛАБОРАТОРИИ!

          Вопрос: Что насчет этих паров?

          A: Пара вещей —

          1. Дым от флюса и НЕ содержит свинец. Нет необходимости беспокоиться о «токсичных свинцовых газах», так как в этих газах НЕТ свинца.

          2. Испарения могут быть неприятными или раздражающими, особенно для людей, чувствительных к взвешенным в воздухе частицам.

          So ИСПОЛЬЗУЙТЕ ВЫТЯЖНИКИ и/или НОСИТЕ МАСКУ, чтобы уменьшить воздействие!

          Вопрос: Мне действительно нужно носить защитные очки?

          О: ДА!

          Если вы не работаете под микроскопом или не носите рецептурные очки, которые служат в качестве защитных очков, вам ВСЕГДА следует носить защитные очки для защиты глаз.

          молодцы, что дошли до конца! 🎉

          Студенты Стэнфорда, пожалуйста, продолжайте онлайн-викторину:

          Викторина (Студенты Стэнфорда)

          Викторина (общедоступная)

          Дополнительные ресурсы:

          Androkavo для (его или ее) замечательных видео по пайке

          IPC-A-610 для получения информации о сертификации

          Как паять электронику

          Справочные материалы

          Обзор

          вы используете его?
          • Пайка — это процесс, при котором два или более металлических предмета соединяются вместе путем плавления, а затем заливки в соединение присадочного металла, имеющего относительно низкую температуру плавления.
          • Пайка используется для создания постоянного соединения между электронными компонентами.
          • Металл, подлежащий пайке, нагревается паяльником, а затем в соединение вплавляется припой.
            • Плавится только припой, а не припаиваемые детали.
            • Припой — это металлический «клей», который скрепляет детали и образует соединение, позволяющее протекать электрическому току.
          • Вы можете использовать макетную плату без пайки для изготовления тестовых схем, но если вы хотите, чтобы ваша схема прослужила более нескольких дней, вам нужно спаять компоненты вместе.

          Материалы

          Материалы и оборудование

          • Паяльник
            • Паяльник используется для нагрева соединений, подлежащих пайке.
            • Для электронных схем следует использовать паяльник мощностью от 25 до 40 Вт (Вт).
            • Паяльники с большей мощностью не обязательно горячее; они просто способны нагревать более крупные компоненты. Паяльник мощностью 40 Вт делает соединения быстрее, чем паяльник мощностью 25 Вт.
            • Паяльник можно купить в хозяйственных магазинах и в большинстве крупных универмагов.
          • Припой на основе канифоли
            • Припой имеет более низкую температуру плавления, чем соединяемые металлы. Припой плавится, когда его нагревают паяльником, но соединяемые металлы не плавятся.
            • Сердцевина из канифоли действует как флюс . Предотвращает окисление соединяемых металлов и повышает способность припоя «увлажнять» соединяемые поверхности.
            • Припой, который используется для соединения медных труб, имеет кислотное ядро, которое подходит для труб, но вызывает коррозию электронных соединений. Используйте припой с канифольным ядром.
            • Для большинства работ с электроникой лучше всего подходит припой диаметром от 0,75 миллиметров (мм) до 1,0 мм. Более толстый припой может затруднить пайку небольших соединений, а также увеличивает вероятность образования паяных перемычек между медными контактными площадками, которые не предназначены для соединения.
            • Сплав 60/40 (60 % олова, 40 % свинца) используется для большинства электронных работ, но также доступны бессвинцовые припои.
          • Подставка для горячего паяльника
            • Доступны различные подставки. Важно всегда держать горячий утюг на подставке, когда он не используется.
          • Губка
            • Влажная губка используется для очистки наконечника утюга.
          • Паяльная оплетка
            • Используется для удаления припоя.
            • Чтобы использовать оплетку, поместите ее на удаляемый припой и нагрейте сверху утюгом. Припой будет затекать в оплетку.
            • Оплетка для припоя используется для извлечения электронного компонента, припаянного к плате.
            • Также используется для уменьшения количества припоя в соединении.
          • Плата прототипа
            • Для сборки схемы используется макетная плата. Показанная плата взята с сайта www.protostack.com, но Jameco Electronics также поставляет прототипы плат.
            • Платы-прототипы
            • имеют медные дорожки или контактные площадки для соединения компонентов.
          • Стальная вата или мелкая наждачная бумага
            • Используется для очистки соединений перед пайкой.
            • Припой , а не потечет через загрязненное соединение.
          • Зажимы типа «крокодил»
            • При необходимости их можно использовать в качестве радиаторов.

          Безопасность и советы

          Безопасность и советы

          Меры предосторожности

          1. Осторожно: Паяльник может нагреваться примерно до 400°C, что может привести к ожогам или возникновению пожара, поэтому используйте его осторожно.
          2. Отключайте утюг от сети, когда он не используется.
          3. Держите шнур питания вдали от мест, где о него можно споткнуться.
          4. Будьте особенно осторожны, чтобы не коснуться жалом паяльника линии электропередачи. Прикосновение к шнуру питания горячим утюгом может привести к ожогам и поражению электрическим током.
          5. Всегда возвращайте паяльник на подставку, когда он не используется.
          6. Ни на мгновение не кладите паяльник на рабочий стол!
          7. Работайте в хорошо проветриваемом помещении.
          8. Дым, образующийся при плавлении припоя, в основном возникает из-за флюса и может вызывать сильное раздражение. Не вдыхайте его, держите голову сбоку от работы, а не над ней.
          9. Припой содержит свинец, который является ядовитым металлом. Мойте руки после использования припоя.

          Наконечники

          Надежная работа схемы с паяными соединениями зависит от правильных методов пайки. Вот несколько советов для успешной пайки.

          1. Спланируйте перед началом пайки. Определите все части, которые вы будете использовать.
          2. Полезно прикрепить каждую часть к листу бумаги и написать, что это такое и какое значение (например, резистор №1: 100 Ом).
          3. Некоторые компоненты, такие как светодиоды, должны быть правильно размещены, чтобы функционировать.
          4. Ниже приведен рекомендуемый порядок установки различных компонентов:
            • Держатели интегральных схем (ИС) (обратите внимание на ориентацию). IC будет добавлен позже.
            • Резисторы
            • Конденсаторы емкостью менее 1 мкФ
            • Большие конденсаторы, 1 мкФ или более, обратите внимание на ориентацию.
            • Диоды, обратите внимание на ориентацию.
            • Светодиоды
            • , обратите внимание на ориентацию.
            • Транзисторы, обратите внимание на ориентацию.
            • Сплошные проводные соединения между компонентами на плате
              • Сплошная проволока довольно жесткая, поэтому после прикрепления она останется на месте.
            • Многожильный провод к деталям, которые соединены проводом с цепью
              • Многожильный провод более гибкий, чем одножильный.
            • Интегральные схемы
              • Соедините их правильно.
              • Многие микросхемы чувствительны к статическому электричеству.
              • Оставьте микросхемы в антистатической упаковке до тех пор, пока они вам не понадобятся, затем заземлите руки, коснувшись металлической водопроводной трубы или оконной рамы, прежде чем прикасаться к микросхемам.
              • Осторожно вставьте микросхемы в держатели. Убедитесь, что все штифты совмещены с гнездом, а затем сильно нажмите на него большим пальцем.

          Подготовка

          Подготовка

          Подготовка паяльника: лужение жала

          1. Поместите паяльник на подставку и включите его в розетку.
          2. Подождите, пока паяльник нагреется.
          3. Смочите губку.
          4. Протрите кончик утюга влажной губкой. Это очистит наконечник.
          5. Расплавьте немного припоя на кончике утюга.
            • Это называется лужением , и оно способствует передаче тепла от кончика утюга к соединению.
            • Припой должен стекать на наконечник, образуя яркую блестящую поверхность.
            • Если припой не стекает на наконечник, очистите его, протерев влажной губкой.
            • После лужения сотрите излишки припоя влажной губкой.
            • Вам не нужно лужить жало перед каждым соединением, но вы должны повторно лужить его, если оно затупилось, когда паяльник не использовался в течение нескольких минут.
            • Ознакомьтесь с инструкциями производителя по лужению наконечника.
          6. Жало паяльника должно быть блестящего серебристого цвета. Если он черный и с ямками, замените его новым.

          Пайка

          Пайка

          1. Припою требуется чистая поверхность для приклеивания.
            • Отшлифуйте медную фольгу печатной платы стальной ватой перед пайкой.
            • Удалите масло, краску, воск и т. д. с помощью растворителя, стальной мочалки или мелкой наждачной бумаги.
          2. Для пайки нагрейте соединение жалом паяльника в течение нескольких секунд, затем нанесите припой.
            • Нагревательный патрубок, не припой.
            • Держите паяльник как ручку у основания ручки.
            • Обе припаиваемые детали должны быть горячими, чтобы обеспечить хорошее соединение.
          1. Удерживайте паяльное жало на соединении во время нанесения припоя.
            • Припой будет течь внутри и вокруг хорошо нагретых соединений.
            • Используйте ровно столько припоя, чтобы образовалось прочное соединение.
          2. Удалите наконечник из соединения, как только припой потечет туда, куда вы хотите. Удалите припой, затем утюг.
          3. Не перемещайте соединение, пока припой остывает.
          4. Не перегревайте соединение, так как это может привести к повреждению припаиваемого электрического компонента.
            • Транзисторы и некоторые другие компоненты могут быть повреждены нагреванием при пайке. Зажим типа «крокодил» можно использовать в качестве радиатора для защиты этих компонентов.
          1. Пайка соединения занимает всего несколько секунд.
            • Если это занимает больше времени, см. раздел об устранении неполадок ниже.
          2. Внимательно осмотрите соединение. Он должен выглядеть блестящим (примечание: бессвинцовый припой может казаться тусклым, это нормально).
            • Если вы припаиваете провод (называемый выводом ) к печатной плате (на дорожке ), он должен иметь форму вулкана. См. рис. 3.
            • Если соединение плохое, нагрейте его и повторите попытку.
          1. Протрите кончик утюга влажной губкой, чтобы очистить его. Теперь кончик должен быть блестящим.
          2. Отключайте паяльник от сети, когда он не используется.

          Поиск и устранение неисправностей

          Поиск и устранение неисправностей

          Распространенные проблемы и их устранение

          1. Припой не течет.
            • Соединяемые детали могут быть загрязнены. Удалите припой и очистите детали.
          2. Соединение выглядит зернистым или кристаллическим.
            • Детали были перемещены до того, как припой остыл.
            • Разогрейте, чтобы получился хороший шов. Вам может понадобиться паяльник большего размера для адекватного нагрева соединений.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
