Основные типы соединений в электротехнике

В электротехнике выделяют два основных типа соединений элементов цепи:

  • Последовательное соединение
  • Параллельное соединение

Рассмотрим особенности каждого из них более подробно.

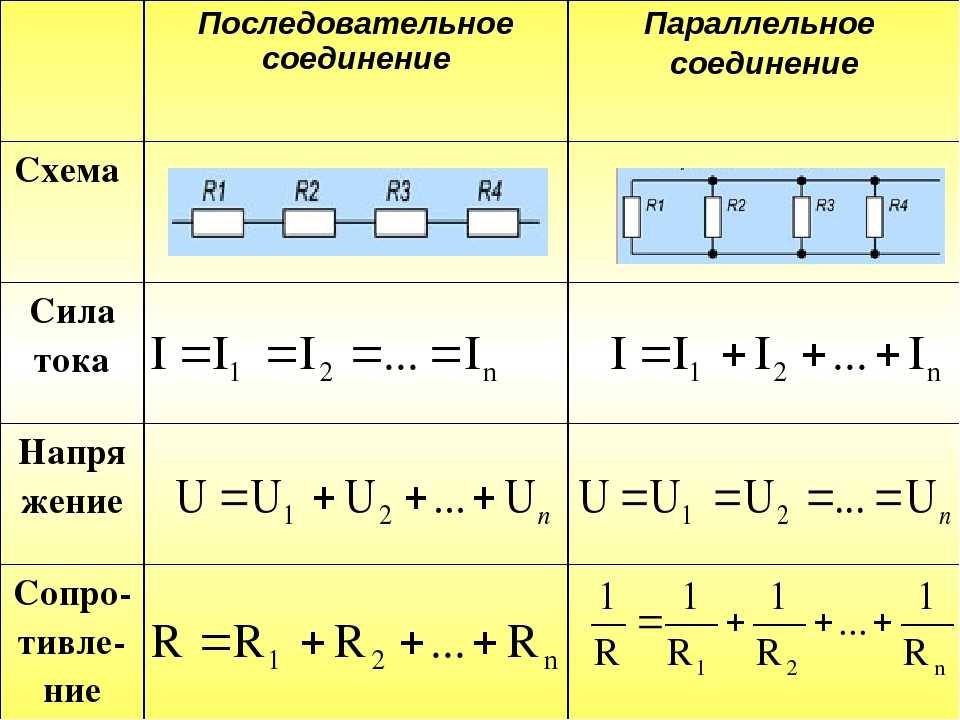

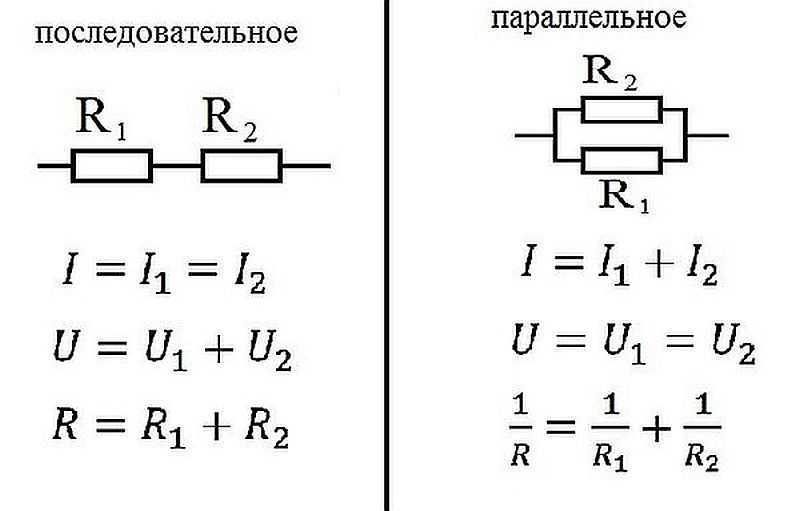

Особенности последовательного соединения

При последовательном соединении элементы цепи соединяются «цепочкой» — конец одного элемента с началом следующего. Основные характеристики такого соединения:

  • Сила тока одинакова во всех элементах
  • Общее напряжение равно сумме напряжений на отдельных элементах
  • Общее сопротивление равно сумме сопротивлений отдельных элементов

Формула для расчета общего сопротивления при последовательном соединении:


R = R1 + R2 + … + Rn

где R — общее сопротивление, R1, R2, …, Rn — сопротивления отдельных элементов.

Характеристики параллельного соединения

При параллельном соединении все элементы подключаются к одним и тем же точкам цепи. Ключевые особенности:

  • Напряжение на всех элементах одинаково
  • Общий ток равен сумме токов через отдельные элементы
  • Обратная величина общего сопротивления равна сумме обратных величин сопротивлений элементов

Формула для расчета общего сопротивления при параллельном соединении:

1/R = 1/R1 + 1/R2 + … + 1/Rn

где R — общее сопротивление, R1, R2, …, Rn — сопротивления отдельных элементов.

Применение последовательных и параллельных соединений

Различные типы соединений находят широкое применение в электротехнике и электронике:

Последовательное соединение:

  • Электрические гирлянды
  • Предохранители в электрических цепях
  • Резисторы для увеличения общего сопротивления
  • Аккумуляторные батареи для увеличения напряжения

Параллельное соединение:

  • Бытовые электроприборы в домашней сети
  • Лампы освещения
  • Резисторы для уменьшения общего сопротивления
  • Солнечные панели для увеличения силы тока

Последовательное и параллельное соединение конденсаторов

Конденсаторы также могут соединяться последовательно и параллельно. Рассмотрим особенности таких соединений:


Параллельное соединение конденсаторов:

При параллельном соединении общая емкость увеличивается. Формула для расчета:

C = C1 + C2 + … + Cn

где C — общая емкость, C1, C2, …, Cn — емкости отдельных конденсаторов.

Последовательное соединение конденсаторов:

При последовательном соединении общая емкость уменьшается. Формула для расчета:

1/C = 1/C1 + 1/C2 + … + 1/Cn

где C — общая емкость, C1, C2, …, Cn — емкости отдельных конденсаторов.

Последовательный и параллельный интерфейсы передачи данных

Принципы последовательного и параллельного соединения применяются также в цифровой технике при передаче данных:

Последовательный интерфейс:

  • Передает данные по одному биту за такт
  • Требует меньше проводников
  • Обычно медленнее параллельного
  • Примеры: USB, SATA, Ethernet

Параллельный интерфейс:

  • Передает сразу несколько битов одновременно
  • Требует больше проводников
  • Обычно быстрее последовательного на коротких расстояниях
  • Примеры: SCSI, параллельный порт принтера

Расчет сложных электрических цепей

В реальных электрических схемах часто встречаются комбинации последовательных и параллельных соединений. Как рассчитать общее сопротивление в таком случае?


  1. Разбить схему на участки с чисто последовательным или параллельным соединением
  2. Рассчитать эквивалентное сопротивление для каждого участка
  3. Заменить рассчитанные участки эквивалентными резисторами
  4. Повторять шаги 1-3, пока не останется один эквивалентный резистор

Для особо сложных схем, не сводящихся к комбинации последовательных и параллельных соединений, применяются более сложные методы, например, правила Кирхгофа.

Преимущества и недостатки различных типов соединений

Каждый тип соединения имеет свои плюсы и минусы. Рассмотрим основные из них:

Последовательное соединение:

Преимущества:

  • Простота подключения
  • Возможность легко увеличить общее сопротивление или напряжение

Недостатки:

  • При выходе из строя одного элемента перестает работать вся цепь
  • Сложно обеспечить одинаковый ток для элементов с разным сопротивлением

Параллельное соединение:

Преимущества:

  • Независимая работа элементов
  • Возможность легко уменьшить общее сопротивление или увеличить ток

Недостатки:

  • Сложность обеспечения одинакового напряжения на всех элементах
  • Необходимость более мощного источника питания

Последовательное и параллельное соединение конденсаторов – формулы и схемы кратко

4

Средняя оценка: 4

Всего получено оценок: 252.

4

Средняя оценка: 4

Всего получено оценок: 252.

Схемы любой сложности в электротехнике можно представить в виде множества звеньев, связанных узлами. Отдельные звенья и элементы могут быть связаны последовательно или параллельно. Рассмотрим особенности параллельного и последовательного подключения конденсаторов.

Последовательное и параллельное соединение

Соединение двух двухвыводных деталей в электрической схеме можно выполнить двумя способами.

Во-первых, можно соединить детали одним выводом, а оставшиеся свободные выводы подключить к схеме. Такое соединение называется последовательным.

Во-вторых, можно соединить оба вывода обоих деталей, а к линии подключить точки соединения. Такое соединение называется параллельным.

В последовательном и параллельном соединении может участвовать более двух деталей.

В первом случае детали соединяются «цепочкой». Во втором случае все детали соединяются одноименными выводами, и две точки соединения подключаются к схеме.

Большинство электрических схем разлагаются на ряд последовательных и параллельных звеньев. Даже если это не так (когда есть узлы или компоненты с нечетным количеством выводов), в схеме всё равно, как правило, имеется множество последовательно и параллельно соединенных участков.

Рис. 1. Пример принципиальной электрической схемы.

Емкость соединенных конденсаторов

Заметим, что как бы ни были соединены конденсаторы, если в рассматриваемом соединении нет других элементов, то такой участок схемы может только накапливать и отдавать заряд. Никаких других электрических преобразований здесь нет. А значит, с точки зрения внешней схемы, несколько конденсаторов представляют также конденсатор некоторой емкости. Однако эта емкость будет, конечно, отличаться от емкости составляющих конденсаторов. Формулы последовательного и параллельного соединений конденсаторов также будут различны.

Емкость параллельного соединения конденсаторов находится по формуле:

$$C_{пар}=C_1+C_2+…+C_n$$

Емкость последовательного соединения конденсаторов находится по формуле:

$${1\over C_{посл}}={{1\over C_1}+{1\over C_1}+…{1\over C_n}}$$

Запомнить сами формулы несложно: в обоих случаях результат равен сумме составляющих. Разница в том, что для первого случая составляющие и результат формулы — это сами емкости. А для второго случая — это обратные величины.

Запомнить, где какая формула используется, можно, учитывая два момента:

  • емкость характеризует легкость зарядки конденсатора;
  • при обычной сумме результат становится больше, при суммировании же обратных величин результат будет меньше.

Теперь остается представить, как распределяется общий заряд по параллельному и по последовательному соединению.

Если конденсаторы соединены параллельно, то это эквивалентно увеличению площади их обкладок. Большие по размеру обкладки «вмещают» больше электронов, зарядить их легче, емкость будет больше. Справедлива формула с суммой емкостей.

Рис. 2. Параллельное соединение конденсаторов.

Если конденсаторы соединены последовательно, то для заряда каждого конденсатора необходимо преодолеть напряжение, которое имеется на всех остальных конденсаторах (они ведь тоже заряжаются), и по мере заряда это напряжение растет. Следовательно, последовательные конденсаторы зарядить труднее, емкость будет меньше. Справедлива формула с обратными значениями емкостей.

Рис. 3. Последовательное соединение конденсаторов.

Формулы последовательного и параллельного соединения конденсаторов аналогичны формулам общего сопротивления для соединений резисторов, но используются «наоборот»: у резисторов формула с суммой значений используется в последовательном соединении, а формула с суммой обратных величин — в параллельном.

Что мы узнали?

Конденсаторы могут быть соединены последовательно или параллельно. В обоих случаях с точки зрения внешней схемы результатом будет некоторая электроемкость. Ее значение равно сумме емкостей для параллельного соединения. Если соединение последовательно, то обратная величина общей емкости будет равна сумме обратных величин отдельных емкостей.

Тест по теме

Доска почёта

Чтобы попасть сюда — пройдите тест.

    Пока никого нет. Будьте первым!

Оценка доклада

4

Средняя оценка: 4

Всего получено оценок: 252.


А какая ваша оценка?

Последовательное и параллельное соединение проводников

Проводники в электрических цепях могут соединяться последовательно и параллельно.

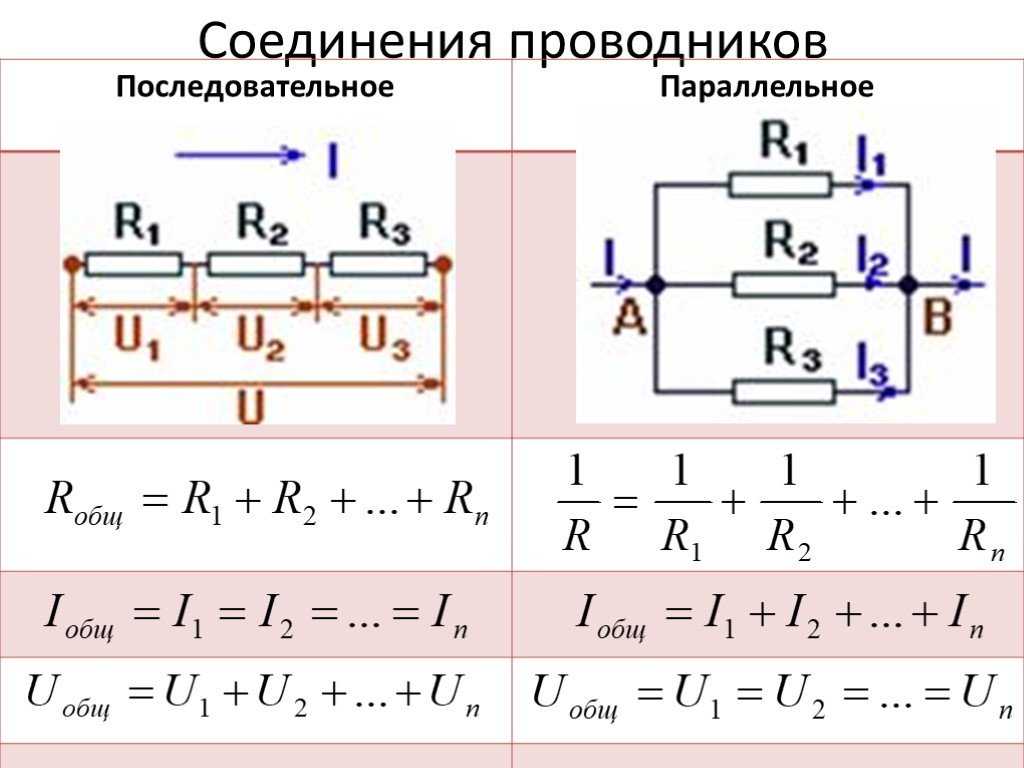

При последовательном соединении проводников (рис. 1.9.1) сила тока во всех проводниках одинакова:

I1 = I2 = I.

Рисунок 1. 9.1.

Последовательное соединение проводников

По закону Ома, напряжения U1 и U2 на проводниках равны

U1 = IR1,   U2 = IR2.

Общее напряжение U на обоих проводниках равно сумме напряжений U1 и U2:

U = U1 + U2 = I(R1 + R2) = IR,

где R – электрическое сопротивление всей цепи. Отсюда следует:

R = R1 + R2.

При последовательном соединении полное сопротивление цепи равно сумме сопротивлений отдельных проводников.

Этот результат справедлив для любого числа последовательно соединенных проводников.

При параллельном соединении (рис. 1.9.2) напряжения U1 и U2 на обоих проводниках одинаковы:

U1 = U2 = U.

Сумма токов I1 + I2, протекающих по обоим проводникам, равна току в неразветвленной цепи:

I = I1 + I2.

Этот результат следует из того, что в точках разветвления токов (узлы A и B) в цепи постоянного тока не могут накапливаться заряды. Например, к узлу A за время Δt подтекает заряд IΔt, а утекает от узла за то же время заряд I1Δt + I2Δt. Следовательно, I = I1 + I2.

Рисунок 1.9.2.

Параллельное соединение проводников

Записывая на основании закона Ома

где R – электрическое сопротивление всей цепи, получим

При параллельном соединении проводников величина, обратная общему сопротивлению цепи, равна сумме величин, обратных сопротивлениям параллельно включенных проводников.

Этот результат справедлив для любого числа параллельно включенных проводников.

Формулы для последовательного и параллельного соединения проводников позволяют во многих случаях рассчитывать сопротивление сложной цепи, состоящей из многих резисторов. На рис. 1.9.3 приведен пример такой сложной цепи и указана последовательность вычислений.

Рисунок 1.9.3.

Расчет сопротивления сложной цепи. Сопротивления всех проводников указаны в омах (Ом)

Следует отметить, что далеко не все сложные цепи, состоящие из проводников с различными сопротивлениями, могут быть рассчитаны с помощью формул для последовательного и параллельного соединения. На рис. 1.9.4 приведен пример электрической цепи, которую нельзя рассчитать указанным выше методом.

Рисунок 1.9.4.

Пример электрической цепи, которая не сводится к комбинации последовательно и параллельно соединенных проводников

Цепи, подобные изображенной на рис.  1.9.4, а также цепи с разветвлениями, содержащие несколько источников, рассчитываются с помощью правил Кирхгофа.
