Параметры диода кд105. Диод КД105Б: характеристики, аналоги и применение кремниевого выпрямителя

Каковы основные параметры диода КД105Б. Где применяется этот кремниевый выпрямитель. Какие есть аналоги КД105Б среди отечественных и импортных диодов. Как выглядит маркировка КД105Б на корпусе.

Основные характеристики диода КД105Б

Диод КД105Б относится к семейству кремниевых диффузионных выпрямительных диодов малой мощности. Основные параметры этого полупроводникового прибора:

• Максимальное постоянное обратное напряжение: 400 В
• Максимальный прямой ток: 300 мА
• Максимальное импульсное обратное напряжение: 600 В
• Максимальный импульсный прямой ток: 3 А
• Прямое падение напряжения при токе 300 мА: не более 1 В
• Обратный ток при напряжении 400 В: не более 10 мкА
• Емкость p-n перехода: не более 8 пФ
• Рабочая температура: от -60°C до +125°C

Как видим, КД105Б имеет достаточно высокие параметры по обратному напряжению и прямому току для диода своего класса. Это позволяет применять его в различных схемах выпрямления и коммутации.

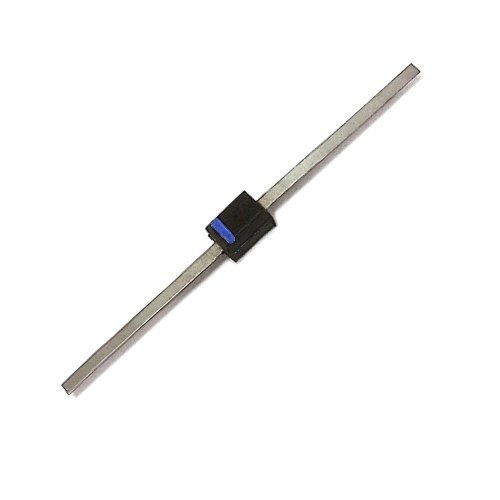

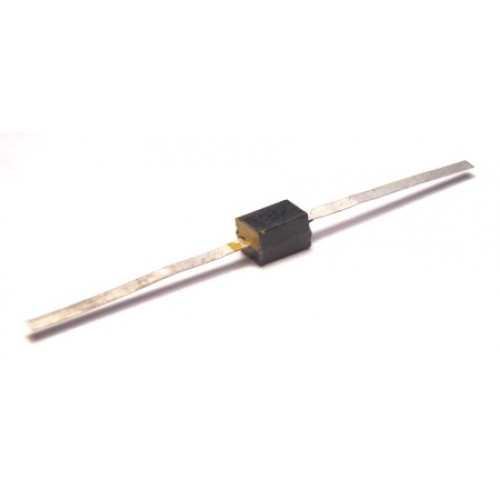

Конструкция и корпус диода КД105Б

Диод КД105Б выпускается в пластмассовом корпусе цилиндрической формы с гибкими выводами. Размеры корпуса:

• Диаметр: 4,5 мм
• Длина: 7,5 мм
• Длина выводов: 25-30 мм

Маркировка наносится на корпус в виде цветной точки или полосы желтого цвета со стороны анода. Это позволяет легко определить полярность диода при монтаже.

Внутри корпуса находится кремниевый кристалл с p-n переходом, полученным методом диффузии. Такая технология обеспечивает стабильные характеристики и высокую надежность диода.

Области применения КД105Б

Благодаря своим характеристикам, диод КД105Б находит широкое применение в различных электронных устройствах:

• Выпрямители в блоках питания
• Детекторы в радиоприемных трактах
• Ограничители напряжения
• Схемы защиты от перенапряжений
• Формирователи импульсов
• Логические схемы
• Коммутаторы сигналов

КД105Б часто используется в бытовой радиоаппаратуре, измерительных приборах, промышленной автоматике. Высокая температурная стабильность позволяет применять его в ответственных узлах.

Аналоги диода КД105Б

При необходимости замены КД105Б можно использовать следующие отечественные аналоги:

• КД105А, КД105В, КД105Г — отличаются значением обратного напряжения

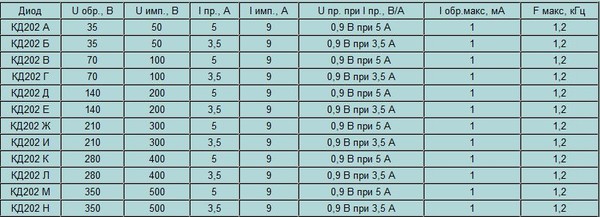

• КД202, КД226 — близкие по параметрам диоды
• Д220, Д223 — диоды с похожими характеристиками

Из зарубежных аналогов можно отметить:

• 1N4004, 1N4005, 1N4006 — популярная серия выпрямительных диодов
• FR104, FR105, FR106 — быстродействующие диоды
• 1N5404, 1N5406 — мощные диоды с близкими параметрами

При замене важно сверять основные параметры — обратное напряжение, прямой ток, быстродействие. В ответственных схемах рекомендуется проверять работоспособность на аналоге.

Как проверить исправность диода КД105Б

Простейшая проверка диода КД105Б может быть выполнена с помощью мультиметра:

1. Переключите мультиметр в режим «прозвонки» диодов
2. Подключите красный щуп к аноду, черный — к катоду диода
3. Исправный диод должен показать напряжение 0,5-0,7 В
4. При обратном подключении щупов показания должны быть «OL» (обрыв цепи)

Более детальная проверка параметров требует специального оборудования — измерителя ВАХ полупроводников. На нем можно снять прямую и обратную ветви вольт-амперной характеристики диода.

Особенности монтажа КД105Б

При монтаже диода КД105Б следует соблюдать несколько правил:

• Соблюдать полярность подключения согласно маркировке на корпусе
• Использовать пайку с температурой жала не выше 260°C
• Время пайки не должно превышать 3-5 секунд
• Расстояние от корпуса до места пайки — не менее 5 мм
• При формовке выводов радиус изгиба — не менее 2 мм
• Избегать механических воздействий на корпус диода

Соблюдение этих рекомендаций позволит избежать повреждения полупроводниковой структуры диода и обеспечит его надежную работу в схеме.

Заменители КД105Б в современных устройствах

В современной электронике на смену диодам серии КД105 пришли более совершенные приборы. В качестве замены КД105Б в новых разработках можно рекомендовать:

• Диоды Шоттки серии BAT54 — имеют меньшее падение напряжения
• Быстродействующие диоды ES1D, UF4007 — обладают лучшими частотными свойствами
• SMD-диоды серии LL4148 — позволяют уменьшить габариты устройства
• Диодные сборки BAV99 — заменяют несколько дискретных диодов

Выбор конкретного заменителя зависит от схемы и требований к параметрам. В большинстве случаев современные диоды превосходят КД105Б по характеристикам.

Заключение

Диод КД105Б, несмотря на свой почтенный возраст, остается востребованным компонентом благодаря удачному сочетанию параметров. Он нашел применение во многих схемах и продолжает использоваться при ремонте аппаратуры. Знание характеристик и особенностей этого диода полезно как для разработчиков электроники, так и для ремонтников.
