Что такое резистор и для чего он используется в электронных схемах. Как правильно читать маркировку резисторов. Какие бывают типы резисторов и чем они отличаются. Как выбрать подходящий резистор для конкретной схемы.

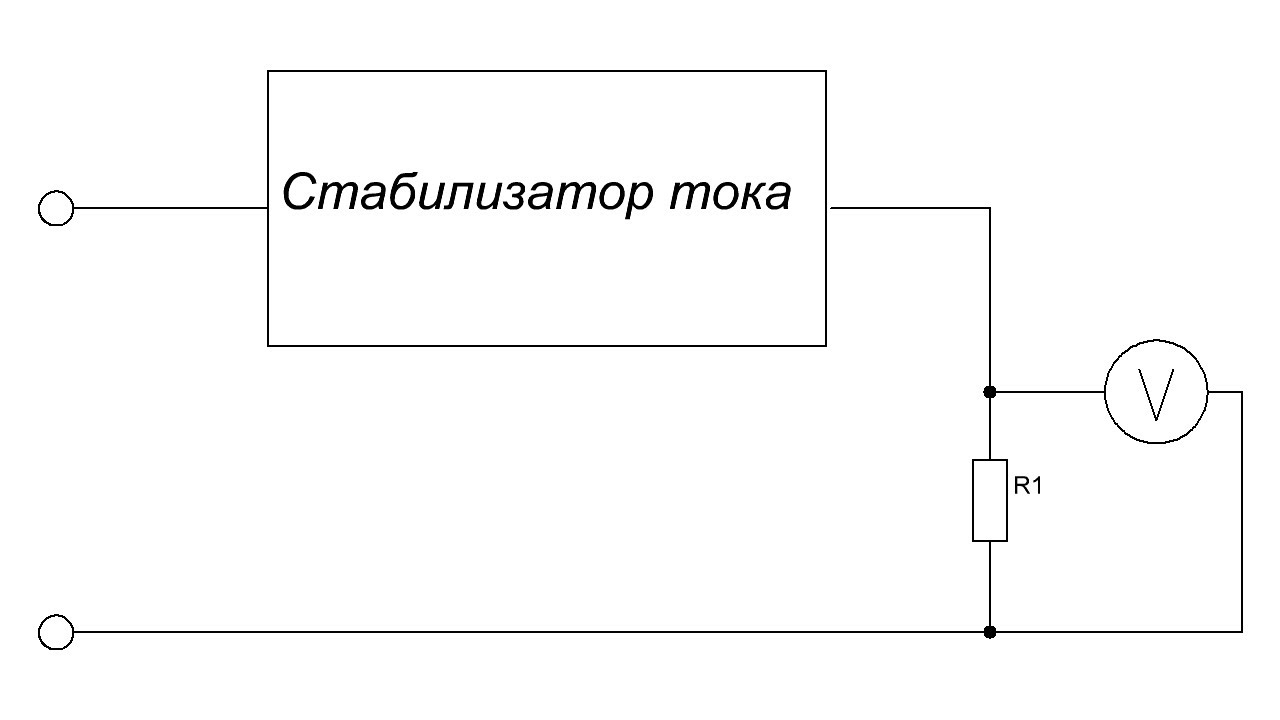

Что такое резистор и его основные функции в электронных схемах
Резистор — это пассивный электронный компонент, основной функцией которого является создание сопротивления протеканию электрического тока в цепи. Резисторы широко применяются в электронных схемах для решения различных задач:
- Ограничение силы тока в цепи
- Деление напряжения
- Создание нагрузки
- Подтяжка входов микросхем
- Фильтрация сигналов
- Температурная компенсация
Основной характеристикой резистора является его номинальное сопротивление, измеряемое в омах (Ом). Чем выше сопротивление резистора, тем сильнее он ограничивает ток в цепи.
Типы резисторов и их особенности
Существует несколько основных типов резисторов, отличающихся конструкцией и характеристиками:
Постоянные резисторы
Это наиболее распространенный тип резисторов с фиксированным значением сопротивления. Они бывают:
- Углеродистые — недорогие, но с большим допуском
- Металлопленочные — более точные и стабильные
- Проволочные — для больших мощностей
Переменные резисторы
Позволяют изменять сопротивление в определенных пределах. Используются для регулировки громкости, яркости и т.д. Бывают:
- Потенциометры — с поворотной ручкой
- Подстроечные резисторы — для точной настройки схем
Специальные типы резисторов
- Термисторы — меняют сопротивление при изменении температуры
- Фоторезисторы — реагируют на освещенность
- Варисторы — защищают от перенапряжений
Как правильно читать маркировку резисторов
Маркировка резисторов может быть цветовой или цифро-буквенной. Рассмотрим основные принципы:
Цветовая маркировка
На корпус резистора наносятся цветные полоски, каждая из которых обозначает определенную цифру или множитель:
- Черный — 0, Коричневый — 1, Красный — 2, Оранжевый — 3 и т.д.
- Первые две или три полоски — значащие цифры
- Последняя полоска — множитель (10^n)
- Дополнительная полоска — допуск
Цифро-буквенная маркировка
Используется буквенно-цифровой код, например:
- 1K — 1 кОм
- 4R7 — 4.7 Ом
- 10M — 10 МОм
Буква R заменяет десятичную точку, K обозначает килоомы, M — мегаомы.
Как выбрать подходящий резистор для схемы
При выборе резистора для конкретной схемы необходимо учитывать несколько ключевых параметров:
Номинальное сопротивление
Выбирается исходя из расчетов схемы. Важно помнить о стандартных рядах номиналов (E12, E24 и т.д.).
Мощность рассеивания
Определяется по формуле P = I^2 * R, где I — ток через резистор. Выбирайте резистор с запасом по мощности.
Допуск
Показывает максимальное отклонение от номинала. Для большинства схем подойдет допуск 5% или 1%.
Температурный коэффициент сопротивления (ТКС)
Важен для схем, чувствительных к изменениям температуры. Меньший ТКС обеспечивает большую стабильность.
Применение резисторов в различных электронных схемах
Резисторы находят широкое применение в самых разных электронных устройствах:
Делители напряжения
Два последовательно соединенных резистора позволяют получить нужное напряжение в точке их соединения. Это часто используется для снижения входного напряжения или создания опорного напряжения.
Ограничение тока
Резистор, включенный последовательно с нагрузкой (например, светодиодом), ограничивает ток до безопасного значения. Это защищает компоненты от перегрузки.
Подтяжка входов микросхем
Резисторы, подключенные к входам цифровых микросхем, обеспечивают определенное логическое состояние при отсутствии сигнала, предотвращая ложные срабатывания.
Фильтрация сигналов
В сочетании с конденсаторами резисторы образуют RC-фильтры, позволяющие отфильтровывать нежелательные частоты из сигнала.
Ошибки при использовании резисторов и как их избежать
При работе с резисторами важно избегать распространенных ошибок:
Неправильный расчет мощности
Использование резистора недостаточной мощности приведет к его перегреву и выходу из строя. Всегда выбирайте резистор с запасом по мощности.
Игнорирование допуска
В критичных схемах использование резисторов с большим допуском может привести к нестабильной работе. Выбирайте резисторы с меньшим допуском для точных схем.
Неучет температурного коэффициента
В схемах, работающих в широком диапазоне температур, важно использовать резисторы с низким ТКС во избежание дрейфа параметров.
Неправильное чтение маркировки
Ошибка в определении номинала резистора может привести к неправильной работе всей схемы. Внимательно изучите систему маркировки.
Современные тенденции в производстве и применении резисторов
Технологии производства резисторов постоянно совершенствуются, что приводит к появлению новых типов и улучшению характеристик:
Чип-резисторы для поверхностного монтажа
Миниатюрные резисторы для SMD-монтажа позволяют создавать компактные устройства с высокой плотностью компонентов. Они доступны в широком диапазоне номиналов и мощностей.
Прецизионные резисторы
Современные технологии позволяют производить резисторы с очень малым допуском (до 0.01%) и низким ТКС, что критично для измерительной техники и аудиоаппаратуры высокого класса.
Резисторы для силовой электроники
Развитие электротранспорта и возобновляемой энергетики стимулирует создание мощных резисторов, способных работать при высоких напряжениях и токах.
Интегрированные резистивные сборки
Для упрощения монтажа и экономии места на печатной плате производятся интегрированные сборки из нескольких резисторов в одном корпусе.
ГОСТы — Резисторы
ГОСТ 10318-80
Резисторы переменные. Основные параметры
ГОСТ 12661-67
Конденсаторы и резисторы электрические. Длины монтажные и диаметры проволочных выводов
ГОСТ 2.728-74
Единая система конструкторской документации. Обозначения условные графические в схемах. Резисторы, конденсаторы
ГОСТ 21342.0-75
Резисторы. Общие требования при измерении электрических параметров
ГОСТ 21342.1-87
Резисторы переменные. Метод измерения переходного сопротивления контактов выключателя резисторов
ГОСТ 21342.10-76
Варисторы. Метод измерения коэффициента нелинейности
ГОСТ 21342.11-76
Варисторы. Метод измерения асимметрии токов и асимметрии напряжений
ГОСТ 21342.12-76
Варисторы. Метод измерения температурного коэффициента напряжения и тока
ГОСТ 21342.13-78
Резисторы. Метод измерения сопротивления изоляции
ГОСТ 21342.14-86
Резисторы. Метод испытания импульсной нагрузкой
ГОСТ 21342.15-78
Резисторы. Метод определения температурной зависимости сопротивления
ГОСТ 21342.16-78
Резисторы. Метод измерения нелинейности сопротивления
ГОСТ 21342.17-78
Резисторы. Метод определения изменения сопротивления от изменения напряжения
ГОСТ 21342.18-78
Резисторы. Метод проверки электрической прочности изоляции
ГОСТ 21342.19-78
Резисторы. Методы измерения уровня шумов
ГОСТ 21342.2-75
Резисторы переменные. Метод проверки плавности изменения сопротивления
ГОСТ 21342.20-78
Резисторы. Метод измерения сопротивления
ГОСТ 21342.3-87
Резисторы переменные. Методы проверки функциональной характеристики
ГОСТ 21342.4-87
Резисторы переменные. Метод измерения разбаланса сопротивления многоэлементных резисторов
ГОСТ 21342.5-87
Резисторы переменные.
Методы измерения минимального сопротивления, показателя максимального ослабления и начального скачка сопротивления
ГОСТ 21342.6-75
Резисторы переменные. Методы контроля шумов перемещения подвижной системы
ГОСТ 21342.7-76
Терморезисторы. Метод измерения сопротивления
ГОСТ 21342.8-76
Терморезисторы. Метод измерения температурного коэффициента сопротивления
ГОСТ 21342.9-76
Варисторы. Метод измерения напряжения и тока
ГОСТ 21395.0-75
Резисторы. Методы проверки требований к конструкции. Общие положения
ГОСТ 21395.3-75
Резисторы переменные. Методы проверки плавности хода, момента вращения (усилия перемещения), момента (усилия) трогания подвижной системы резистора, момента (усилия) срабатывания выключателя резистора
ГОСТ 21395.
4-75
Резисторы переменные. Метод проверки угла поворота или перемещения подвижной системы, угла срабатывания выключателя резистора или перемещения при срабатывании выключателя резистора
ГОСТ 21395.5-75
Резисторы переменные. Метод проверки прочности стопорения подвижной системы
ГОСТ 21395.6-75
Резисторы переменные. Методы проверки износоустойчивости резистора и выключателя резистора
ГОСТ 21395.7-75
Резисторы переменные. Метод проверки прочности упоров
ГОСТ 21414-75
Резисторы.
ГОСТ 22174-76
Резисторы переменные непроволочные. Корпусы. Основные размеры
ГОСТ 23203-78
Варисторы. Ряды токов и классификационных напряжений
ГОСТ 24013-80
Резисторы постоянные. Основные параметры
ГОСТ 24237-84
Резисторы переменные непроволочные. Общие технические условия
ГОСТ 24238-84
Резисторы постоянные. Общие технические условия
ГОСТ 24239-84
Резисторы переменные проволочные.
ГОСТ 27647-88
Резисторы переменные. Метод проверки механической прочности вала управления
ГОСТ 27648-88
Резисторы переменные. Метод измерения переходного сопротивления подвижного контакта при низком напряжении
ГОСТ 28608-90
Резисторы постоянные для электронной аппаратуры. Часть 1. Общие технические условия
ГОСТ 28610-90
Резисторы постоянные для электронной аппаратуры. Часть 2. Групповые технические условия на постоянные маломощные непроволочные резисторы
ГОСТ 28611-90
Резисторы постоянные для электронной аппаратуры. Часть 2. Форма технических условий на постоянные маломощные непроволочные резисторы.
ГОСТ 28626-90
Терморезисторы косвенного подогрева с отрицательным температурным коэффициентом сопротивления. Общие технические условия
ГОСТ 28639-90
Терморезисторы косвенного подогрева с отрицательным температурным коэффициентом сопротовления. Форма технических условий. Уровень качества Е
ГОСТ 28883-90
Коды для маркировки резисторов и конденсаторов
ГОСТ 28884-90
Ряды предпочтительных значений для резисторов и конденсаторов
ГОСТ 29028-91
Постоянные резисторы для электронной аппаратуры. Часть 4. Групповые технические условия на постоянные мощные резисторы
ГОСТ 29029-91
Постоянные резисторы для электронной аппаратуры.
Часть 4. Форма технических условий на постоянные мощные резисторы. Уровень качества Е
ГОСТ 29034-91
Постоянные резисторы для электронной аппаратуры. Часть 5. Групповые технические условия на постоянные прецизионные резисторы
ГОСТ 29035-91
Постоянные резисторы для электронной аппаратуры. Часть 5. Форма технических условий на постоянные прецизионные резисторы. Уровень качества Е
ГОСТ 29042-91
Постоянные резисторы для электронной аппаратуры. Часть 6. Групповые технические условия на наборы постоянных резисторов с отдельно измеряемыми резисторами
ГОСТ 29043-91
Постоянные резисторы для электронной аппаратуры. Часть 6. Форма технических условий на наборы постоянных резисторов с отдельно измеряемыми резисторами, имеющими разные номинальные сопротивления или номинальные мощности рассеяния. Уровень качества Е
ГОСТ 29068-91
Постоянные резисторы для электронной аппаратуры. Часть 6. Форма технических условий на наборы постоянных резисторов с отдельно измеряемыми резисторами, имеющими одинаковые номинальные сопротивления и мощности рассеяния.
ГОСТ 29069-91
Постоянные резисторы для электронной аппаратуры. Часть 7. Групповые технические условия на наборы постоянных резисторов, в которых не все резисторы отдельно измеряемы
ГОСТ 29070-91
Постоянные резисторы для электронной аппаратуры. Часть 7. Форма технических условий на наборы постоянных резисторов, в которых не все резисторы отдельно измеряемы. Уровень качества Е
ГОСТ 29071-91
Постоянные резисторы для электронной аппаратуры. Часть 8. Групповые технические условия на постоянные чип-резисторы
ГОСТ 29072-91
Постоянные резисторы для электронной аппаратуры. Часть 8. Групповые технические условия на постоянные чип-резисторы
ГОСТ 30264-95
Варисторы. Общие требования при измерении электрических параметров
ГОСТ 30265-95
Варисторы. Метод испытания импульсной электрической нагрузки
ГОСТ 30346-96
Варисторы.
Метод измерения емкости
ГОСТ 9663-75
Резисторы. Ряд номинальных мощностей рассеяния
ГОСТ 9664-74
Резисторы. Допускаемые отклонения от номинального значения сопротивления
Понимание принципиальной схемы в таблице данных и значения резистора
спросил
Изменено 10 лет, 7 месяцев назад
Просмотрено 813 раз
\$\начало группы\$
Я заинтересован в запуске проекта вводной электроники с использованием ИК-датчика, и у меня возникли небольшие проблемы с пониманием схемы приложения, указанной в техническом описании схемы. Значение резистора, которое они рекомендуют использовать, намного меньше, чем то, которое, по моим расчетам, мне нужно.
Техническое описание
Ток питания, указанный в техническом описании, составляет 0,27–0,45 мА, а напряжение питания составляет 2,5–5,5 В. Я намереваюсь запустить этот датчик на 0,35 мА с 3,3 В, и это дает необходимое сопротивление около 10 кОм; намного больше, чем предложенные 33-1 кОм.
Поскольку это мое первое предприятие в области электроники, может ли кто-нибудь помочь мне понять, как использование резистора с таким низким сопротивлением, как указано, будет работать, когда математика говорит об обратном?
В связи с этим, насколько я понимаю, конденсатор в цепи называется развязывающим конденсатором и используется для обеспечения дополнительного тока в течение коротких периодов сильного тока, поэтому источник напряжения не работает. Поскольку это такая слаботочная схема (или 0,35 мА мало?), нормально ли, если я оставлю конденсатор или я должен включить его, потому что в таблице данных указан абсолютный максимальный ток как 3 мА, и схема может попытаться потреблять столько? ?
Кроме того, я не знаком с компонентом в крайнем правом углу схемы (обозначен «микро» C).
Это общее представление микрочипа?
- резисторы
- техническое описание
- ИК-приемник
\$\конечная группа\$
\$\начало группы\$
Начнем с вашего последнего вопроса: да, это микроконтроллер (не микрочип, это слово сбивает с толку, так как это название производителя микроконтроллеров).
К сожалению, ток питания выбирать не вам. При напряжении 3,3 В это обычно будет 0,35 мА, но может быть и от 0,27 мА до 0,45 мА. А рассчитанные вами 10 кОм — это эквивалент резистора потребляемой мощности ресивера.
Резистор на схеме вместе с конденсатором образует фильтр нижних частот, пропуская постоянный ток и низкие частоты и отфильтровывая высокочастотный шум. Этот резистор вызовет небольшое падение напряжения в источнике питания; чем выше ток, тем выше падение напряжения в соответствии с законом Ома. Таким образом, в худшем случае ток будет 0,45 мА, а затем резистор 1 кОм вызовет падение на 450 мВ.
Если подать 3,3 В, то в приемнике останется 2,85 В. Этого достаточно для работы, но вы должны учитывать, что он будет выдавать только 2,85 В в качестве высокого уровня, и вы должны проверить, достаточно ли этого для микроконтроллера.
Вы правы насчет работы развязывающего конденсатора, и это часть его работы. Как я уже сказал, конденсатор также является частью фильтра. Если вы выберете 1 кОм для резистора и 100 нФ для конденсатора, частота среза будет 1600 Гц.
\$\конечная группа\$
2
\$\начало группы\$
\$ \mu C\$ означает микроконтроллер, который вы, скорее всего, будете использовать для обработки полученных данных.
Что касается тока, вы неправильно понимаете, как работает датчик. Он имеет собственный внутренний импеданс, а внешний резистор присутствует как часть фильтра питания. Вы просто обеспечиваете необходимое напряжение в цепи, и ток будет установлен на соответствующем уровне с помощью компонентов, отмеченных на рисунке как «Схема».
В некоторых случаях, когда фильтр не используется, такие приемники могут давать ложные выходные сигналы, которые создают дополнительную нагрузку на микроконтроллер, поэтому лучше включить его, если только у вас нет веских конкретных причин, почему бы его не использовать.
Что касается развязывающего конденсатора, да, он вам нужен. Вы всегда нуждаетесь в этом! Почему: Ну, устройство цифровое. 0,35 мА, которые, как вы ожидаете, будет потреблять устройство, — это средний ток за некоторое время. В тот момент, когда устройство переключает свое внутреннее состояние (или, говоря иначе, выдает цифровой сигнал), оно потребляет огромное количество тока в течение очень короткого времени. Этот ток должен откуда-то исходить, и источником является развязывающий конденсатор.
\$\конечная группа\$
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Требуется, но никогда не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.
транзисторов. Какой именно тип резистора упоминается на этой диаграмме?
спросил
Изменено 4 года, 6 месяцев назад
Просмотрено 113 раз
\$\начало группы\$
Я пытаюсь управлять светодиодной лентой RGB с помощью NodeMCU. Я следил за гидом, связанным здесь. Однако схема, включенная в схему, довольно неясна, особенно для таких, как я, новичков в электронике. Это схема:
Все, что я могу разобрать на картинке, это «500 Ом». Однако, когда я искал резистор, я не мог найти именно то, что мне нужно. Например, в этом списке AliExpress я не могу найти упоминания об «Омах» и просто получаю возможность выбрать несколько «…R».
«…К» «…М».
Я был бы очень признателен, если бы кто-нибудь мог указать мне правильное направление, так как я новичок в электронике и обнаружил, что ошеломлен этой относительно простой проблемой.
Заранее спасибо за любую помощь.
P.S. Я знаю, что метод, используемый для понижения 12 В до 5 В, показанный на схеме, может быть проблематичным, и вместо этого я собираюсь использовать автомобильное зарядное устройство 12–5 В.
- транзисторы
- резисторы
- сопротивление
- удельное сопротивление
\$\конечная группа\$
1
\$\начало группы\$
Резистор 500 Ом может быть указан как 500 Ом. Однако 500 Ом не является общепринятым значением — 510 было бы гораздо более распространенным и подходящим для этого приложения.
\$\конечная группа\$
7
\$\начало группы\$
«R» — это альтернативный способ записи омов — на самом деле он заменяет множитель (m, k, M, G и т.
