Какие основные характеристики имеют транзисторы КТ837 и КТ805. Какие у них есть аналоги. Где применяются эти транзисторы. Как правильно выбрать транзистор для конкретной схемы.
Основные характеристики транзисторов КТ837 и КТ805
Транзисторы КТ837 и КТ805 относятся к биполярным кремниевым транзисторам средней и большой мощности. Рассмотрим их основные характеристики:
Транзистор КТ837
КТ837 — это p-n-p транзистор со следующими параметрами:
- Максимальное напряжение коллектор-эмиттер: 60-80 В
- Максимальный ток коллектора: 7 А
- Максимальная рассеиваемая мощность: 30 Вт
- Статический коэффициент передачи тока: 10-40
- Граничная частота коэффициента передачи тока: не менее 5 МГц
Транзистор КТ805
КТ805 — это n-p-n транзистор с характеристиками:
- Максимальное напряжение коллектор-эмиттер: 60-160 В (зависит от группы)
- Максимальный ток коллектора: 5 А
- Максимальная рассеиваемая мощность: 30 Вт
- Статический коэффициент передачи тока: 15-150
- Граничная частота коэффициента передачи тока: 20 МГц
Как видно, КТ837 имеет несколько большую токовую нагрузочную способность, а КТ805 может работать при более высоких напряжениях.

Аналоги транзисторов КТ837 и КТ805
У рассматриваемых транзисторов есть ряд отечественных и зарубежных аналогов с похожими характеристиками:
Аналоги КТ837:
- 2SA1941
- BD244
- TIP42
- 2SB1202
Аналоги КТ805:
- MJE13009
- 2SC5198
- TIP41
- BD243
При замене транзисторов на аналоги важно сверять их основные параметры и проверять совместимость с конкретной схемой.
Области применения транзисторов КТ837 и КТ805
Благодаря своим характеристикам, транзисторы КТ837 и КТ805 нашли широкое применение в различных электронных устройствах:
- Выходные каскады усилителей низкой частоты
- Импульсные источники питания
- Преобразователи напряжения
- Стабилизаторы напряжения и тока
- Драйверы электродвигателей
- Схемы управления мощной нагрузкой
Какие конкретно устройства используют эти транзисторы? Рассмотрим несколько примеров.
Примеры использования КТ837 и КТ805 в электронных схемах
Транзисторы КТ837 и КТ805 часто применяются в следующих устройствах:

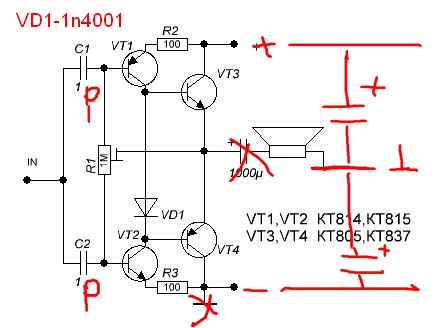

Усилитель мощности звуковой частоты
В выходных каскадах УМЗЧ транзисторы КТ837 и КТ805 могут работать в двухтактной схеме, обеспечивая мощность до 50-100 Вт на нагрузке 4-8 Ом. КТ837 используется в плече p-n-p, а КТ805 — в плече n-p-n.

Импульсный блок питания
КТ805 часто применяется в качестве силового ключа в преобразователях напряжения. Его высокая рабочая частота позволяет создавать компактные и эффективные источники питания.
Регулятор мощности
На основе КТ837 можно построить простой регулятор мощности для нагревательных элементов, ламп накаливания и других резистивных нагрузок мощностью до 1-2 кВт.
Как правильно выбрать транзистор для схемы
При выборе транзистора для конкретного применения следует учитывать несколько ключевых параметров:
- Максимальное напряжение коллектор-эмиттер должно быть выше, чем напряжение питания схемы
- Максимальный ток коллектора должен превышать расчетный рабочий ток с запасом 20-30%
- Рассеиваемая мощность транзистора должна быть достаточной с учетом КПД схемы
- Коэффициент усиления по току (h21э) должен обеспечивать требуемое усиление
- Граничная частота должна быть в 5-10 раз выше рабочей частоты схемы
Также важно учитывать тип проводимости (n-p-n или p-n-p), корпус и цоколевку транзистора.

Особенности монтажа и эксплуатации мощных транзисторов
При работе с транзисторами КТ837, КТ805 и аналогичными мощными устройствами следует соблюдать ряд правил:
- Использовать качественные теплоотводы достаточной площади
- Применять теплопроводящую пасту между корпусом и радиатором
- Не превышать максимально допустимую температуру перехода (обычно 150°C)
- Защищать транзистор от перегрузок по току и напряжению
- Соблюдать правила монтажа для предотвращения электростатических разрядов
Правильный монтаж и эксплуатация позволят обеспечить надежную и долговременную работу транзисторов в составе электронных устройств.
Измерение параметров и проверка исправности транзисторов
Для оценки состояния транзисторов КТ837 и КТ805 можно провести следующие измерения:
- Проверка целостности переходов мультиметром в режиме «прозвонки диодов»
- Измерение статического коэффициента передачи тока h21э
- Измерение тока утечки коллектор-эмиттер IКЭО
- Оценка напряжения насыщения коллектор-эмиттер UКЭ нас
- Проверка теплового сопротивления переход-корпус
Как проводить эти измерения? Рассмотрим основные методики.

Характеристики транзисторов кт805, аналоги, цоколевка
КТ805 – кремниевый биполярный эпитаксиально-планарный n-p-n транзистор большой мощности средней частоты.
Зарубежный аналог КТ805
- Во многих случаях можно заменить на MJE13009 (расположение выводов другое)
Особенности
- Комплиментарная пара – наиболее подходящая пара КТ837

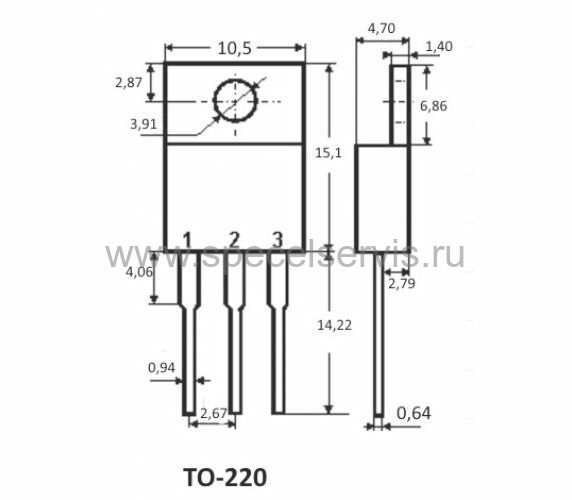

Корпусное исполнение и цоколевка КТ805АМ, КТ805БМ, КТ805ВМ
- пластмассовый корпус КТ-28 (ТО-220)
Корпусное исполнение и цоколевка КТ805А, КТ805Б
Характеристики транзистора КТ805
Предельные параметры КТ805
Максимально допустимый постоянный ток коллектоpа (IК max):
- КТ805А — 5 А
- КТ805АМ — 5 А
- КТ805Б — 5 А
- КТ805БМ — 5 А
- КТ805ВМ — 5 А
Максимально допустимый импульсный ток коллектоpа (IК, и max):
- КТ805А — 8 А
- КТ805АМ — 8 А
- КТ805Б — 8 А
- КТ805БМ — 8 А
- КТ805ВМ — 8 А
Максимально допустимое постоянное напряжение коллектор-эмиттеp при сопротивлении в цепи база-эмиттеp (UКЭR max) при Тп = 25° C:
- КТ805А — 160 В
- КТ805АМ — 160 В
- КТ805Б — 135 В
- КТ805БМ — 135 В
- КТ805ВМ — 135 В
Максимально допустимое постоянное напряжение эмиттеp-база при токе коллектоpа, равном нулю (UЭБ0 max) при Тп = 25° C:
- КТ805А — 5 В
- КТ805АМ — 5 В
- КТ805Б — 5 В
- КТ805БМ — 5 В
- КТ805ВМ — 5 В
Максимально допустимая средняя рассеиваемая мощность коллектора (P
- КТ805А — 30 Вт
- КТ805АМ — 30 Вт
- КТ805Б — 30 Вт
- КТ805БМ — 30 Вт
- КТ805ВМ — 30 Вт
Максимально допустимая температура перехода (Tп max):
- КТ805А — 150 ° C
- КТ805АМ — 150 ° C
- КТ805Б — 150 ° C
- КТ805БМ — 150 ° C
- КТ805ВМ — 150 ° C
Максимально допустимая температура окружающей среды (Tmax):
- КТ805А — 100 ° C
- КТ805АМ — 100 ° C
- КТ805Б — 100 ° C
- КТ805БМ — 100 ° C
- КТ805ВМ — 100 ° C
Электрические характеристики транзисторов КТ805 при Тп = 25oС
Статический коэффициент передачи тока биполярного транзистора (h 21Э) при постоянном напряжении коллектор-эмиттеp (UКЭ) 10 В, при постоянном токе коллектоpа (IК) 2 А:
- КТ805А — 15
- КТ805АМ — 15
- КТ805Б — 15
- КТ805БМ — 15
- КТ805ВМ — 15
Напряжение насыщения коллектор-эмиттеp (UКЭ нас)
- КТ805А — 2,5 В
- КТ805АМ — 2,5 В
- КТ805Б — 5 В
- КТ805БМ — 5 В
- КТ805ВМ — 2,5 В
Обратный ток коллектор-эмиттеp при заданном сопротивлении в цепи база-эмиттеp (IКЭR)
- КТ805А — 60 мА
- КТ805АМ — 60 мА
- КТ805Б — 70 мА
- КТ805БМ — 70 мА
- КТ805ВМ — 70 мА
Граничная частота коэффициента передачи тока (fгр)
- КТ805А — 20 МГц
- КТ805АМ — 20 МГц
- КТ805Б — 20 МГц
- КТ805БМ — 20 МГц
- КТ805ВМ — 20 МГц
Тепловое сопротивление переход-корпус (RТ п-к)
- КТ805А — 3,3 ° C/Вт
- КТ805АМ — 3,3 ° C/Вт
- КТ805Б — 3,3 ° C/Вт
- КТ805БМ — 3,3 ° C/Вт
- КТ805ВМ — 3,3 ° C/Вт
Опубликовано 11. 02.2020
DC-DC понижающий преобразователь — ссылка на товар.
Транзистор КТ117: КТ117А, КТ117Б, КТ117В, КТ117Г Транзистор КТ117 — эпитаксиально-планарный, однопереходный, кремниевый, с базой n-типа. Применяется в маломощных генераторах. Имеет металлический корпус. Выводы — гибкие. Надпись о типе элемента нанесена на корпусе. Весит не более 0.45 г. КТ117 цоколевка Электрические параметры транзистора КТ117
Предельные эксплуатационные характеристики транзистора КТ117
|

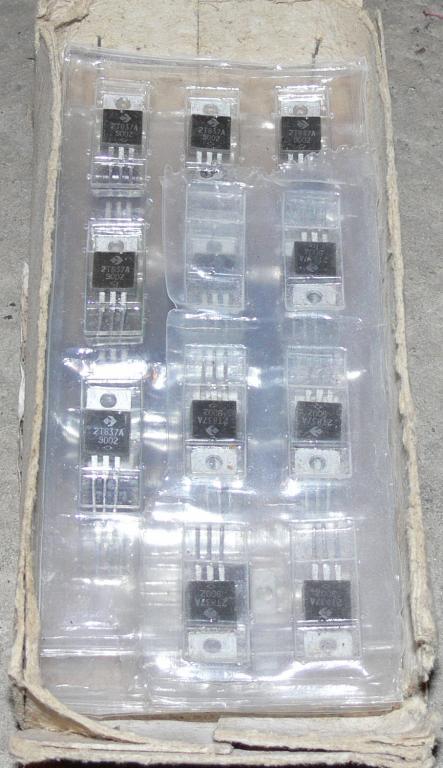

Биполярный транзистор КТ837
p-n-p
Транзисторы кремниевые эпитаксиально-планарные, мощные, низкочастотные.Предназначены для применения в схемах переключения, выходных каскадах низкочастотных усилителей, преобразователях и стабилизаторах постоянного напряжения и другой аппаратуре. Выпускаются в пластмассовом корпусе с жесткими выводами типа КТ-28 (TO-220). Тип прибора указывается на корпусе. Масса транзистора не более 2,5 г.
Технические характеристики
Группа | Uкэ max(и). B | Jк max(и). А | Pк max[Т]. Вт | h31э | fгр. Мгц | Uкэ нас. В |
А | 60 | 7.5 | 1[30] | 10-40 | >=5 | <2.5 |
Б | 60 | 7.![]() | 1[30] | 20-80 | >=5 | <2.5 |
В | 60 | 7.5 | 1[30] | 50-150 | >=5 | <2.5 |
Г | 45 | 7.5 | 1[30] | 10-40 | >=5 | <0.9 |
Д | 45 | 7.5 | 1[30] | 20-80 | >=5 | <0.9 |
Е | 45 | 7.5 | 1[30] | 50-150 | >=5 | <0.9 |
Ж | 30 | 7.5 | 1[30] | 10-40 | >=5 | <0.5 |
И | 30 | 7.5 | 1[30] | 20-80 | >=5 | <0.5 |
К | 30 | 7.5 | 1[30] | 50-150 | >=5 | <0.5 |
Л | 60 | 7.5 | 1[30] | 10-40 | >=5 | <2.5 |
М | 60 | 7.![]() | 1[30] | 20-80 | >=5 | <2.5 |
Н | 60 | 7.5 | 1[30] | 50-150 | >=5 | <2.5 |
П | 45 | 7.5 | 1[30] | 10-40 | >=5 | <0.9 |
Р | 45 | 7.5 | 1[30] | 20-80 | >=5 | <0.9 |
С | 45 | 7.5 | 1[30] | 50-150 | >=5 | <0.9 |
Т | 30 | 7.5 | 1[30] | 10-40 | >=5 | <0.5 |
У | 30 | 7.5 | 1[30] | 20-80 | >=5 | <0.5 |
Ф | 30 | 7.5 | 1[30] | 50-150 | >=5 | <0.5 |
Х | 70 | 7.5 | 1[30] | 15-120 | >=1 | <0.5 |

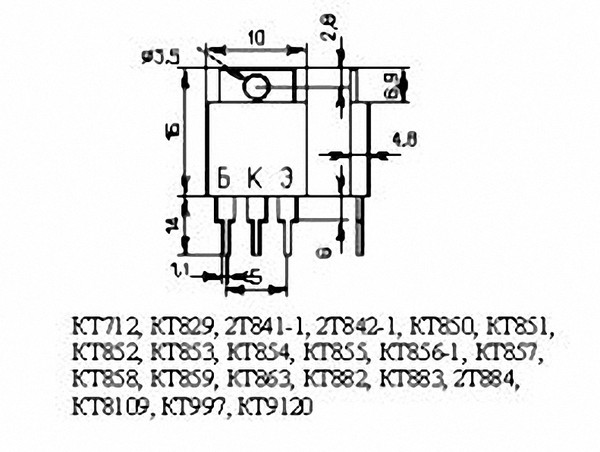

Цоколёвка («распино́вка»)
.![]() | ||||||||
