Делаем паяльник своими руками: 3 лучших способа

В быту иногда возникает необходимость припаять контакты деталей, залудить провода или выполнить аналогичные операции. Но при отсутствии паяльника нужно приобрести дорогостоящее оборудование, что совершенно нецелесообразно для одноразовых работ, либо собрать паяльник своими руками из подручных материалов. Далее мы рассмотрим наиболее простые в реализации методы изготовления.

Способ №1: Из ПЭВ резистора

Для такого паяльника вам понадобится старый резистор в керамической изоляции, который будет использоваться в качестве нагревательного элемента. Можно использовать резистор из старого электрооборудования, требуемые параметры рассчитываются по формуле: P = U2  /R,

Где P – мощность паяльника;

U – питающее напряжение;

R – омическое сопротивление резистора.

Такой самодельный паяльник рассчитан на работу от низкого напряжения в 12 или 24 В, что следует учитывать при расчете мощности устройства.

Благодаря чему его можно запитать как от понижающего блока питания, так и от автомобильного аккумулятора. При необходимости, вы можете подобрать резистор и под напряжение питания сети 220 В, но в данном примере мы рассмотрим низковольтный вариант.

Помимо ПЭВ резистора для изготовления вам понадобятся кусочки текстолита, гетинакса или сухой древесины для изолирующей рукоятки, главное, чтобы они выдерживали высокие температуры. Два медных стержня различного диаметра для изготовления теплоприемника и паяльного жала. Соединительные провода или заводской блок питания на 12В. Также вам пригодятся элементы для фиксации, напильник, электролобзик, сверло, метчик, дрель.

Процесс изготовления паяльника состоит из таких этапов:

  • Для токоприемника выбирается медный стержень, который должен плотно входить во внутреннее отверстие резистора. От плотности будет зависеть качество теплопередачи от нагревателя к жалу паяльника. Рис. 1: плотно входит в отверстие
  • Для жала подбирается медный прут или проволока меньшего диаметра. Заточите край прута для получения нужной формы, наиболее удобным для новичков считается форма плоской отвертки.
  • Просверлите с обеих сторон отверстия и нарежьте в них метчиком резьбу – одно под фиксирующий болт с шайбой, второе под медный наконечник.
  • Вставьте теплоприемник в резистор и замерьте глубину залегания, поставьте отметку на поверхности. По отметке сделайте радиальный паз при помощи напильника – в него будет вставляться стопорное кольцо, которое можно сделать из пружинки или шайбы.
  • На одном конце медной проволоки для жала паяльника нарежьте резьбу и вкрутите ее в теплоприемник. Рис. 2: вкрутите в теплоприемник
  • Соберите всю конструкцию вместе, зафиксируйте оба медных прутка при помощи резьбовых соединений и стопорного кольца.
  • Зачистьте концы блока питания от изоляции, если необходимо, удалите и штекер он больше не понадобиться.
  • Закрепите концы медных проводов от блока питания на контактах резистора. Для этого используйте болтовое соединение, обязательно плотно зажимайте гайки, чтобы получить хороший контакт.
  • При помощи лобзика выпилите из старой платы рукоятку, в данном примере она будет состоять из двух половинок, между которыми расположен электрический шнур. Также в ней  можно пропилить борозду под провода Рис. 3: поместите шнур питания в рукоятку
  • Соберите рукоятку – закрепите половинки при помощи болтов или заклепок.

Аккумуляторный паяльник готов, его можно использовать для пайки микросхем, электрических контактов автомобильной проводки и т.д. Если под рукой нет керамического резистора, можно изготовить паяльник из нихромовой проволоки.

Способ №2: Из нихромовой нити

В отличии от предыдущего метода изготовления электрического паяльника, здесь вы самостоятельно изготовите нагревательный элемент из отрезка нихромовой проволоки. Следует отметить, что подобрать нужный диаметр можно как с помощью табличных величин удельного сопротивления нихрома на метр длины, так и опытным путем.

Второй вариант наиболее простой, так как, имея проволоку диаметром, допустим, в 0,5мм, вы можете натянуть ее на кусок сухой древесины и,  подключив питание крокодилами наблюдать скорость и величину нагрева по цветовым изменениям.

Рис. 4: определение нагрева опытным путем

При желании можно удлинить или укоротить нагреваемый участок путем перемещения крокодила – это позволит подобрать оптимальную температуру нагрева за счет длины, наиболее подходящую для вашего паяльника.

Помимо нихромовой нити вам понадобятся:

  • Продолговатая заготовка из дерева округлой формы, чтобы удобно помещалась в вашей руке.
  • Электрическая дрель и сверла различного диаметра для высверливания отверстий.
  • Медная проволока для изготовления толстого или тонкого жала, диаметр подбирается индивидуально в каждой ситуации.
  • Алебастр с водой для фиксации медной проволоки – объем довольно небольшой, поэтому вам хватит остатков с ремонта, приобретать новый пакет необязательно.
  • Соединительные медные провода для подключения нагревательного элемента к питающему шнуру. Выбираются в соответствии с номиналом протекающего по ним тока.
  • Изоляционные материалы – изолента, термоусадка, стеклотканевая изоляция.
  • Блок питания на 12В, чтобы сделать мини паяльник.
  • Слесарный инструмент, канцелярский нож и т.д.

В данном примере мы рассмотрим порядок изготовления низковольтного паяльника на 12В. Для этого выполните следующий алгоритм действий:

Оголенные проводники и места соединения заизолируйте с помощью термоусадки.

  • Соедините провода питания паяльника и заизолируйте изолентой.

Миниатюрный паяльник готов и может использоваться для пайки проводов, smd элементов и т.д.

Рис. 10: готовый миниатюрный паяльник

Способ №3 Мощный импульсный паяльник

Такой паяльник не подойдет новичку, так как для его создания требуются базовые знания в электротехнике и навыки чтения электрических схем. За основу для изготовления этого агрегата берется импульсный блок питания от галогенных светильников. Хорошо будет получить и схему этого устройства, в рассматриваемом примере она имеет такой вид, хотя может быть и любая другая, в зависимости от модели блока для паяльника:

Рис. 11: схема блока питания для импульсного паяльника

Принцип действия импульсного паяльника заключается в закорачивании вторичной обмотки трансформатора Т2 для получения максимального нагрева жала. Для этого применяется самодельная обмотка с одним витком и закороткой из более тонкой проволоки под наконечник.

Для изготовления паяльника вам понадобится блок от галогенного светильника, корпус (в данном случае используется пистолет из детской игрушки), медная проволока диаметром 6мм и проволока диаметром 1мм, керамические предохранители, болты для фиксации деталей паяльника, кнопка и шнур питания с вилкой. Из инструмента вам понадобятся пассатижи, отвертка, метчик и ножовка.

Процесс изготовления импульсного паяльника состоит из следующих этапов:

  • Снимите крышку с блока питания от галогенного светильника, будьте аккуратны, чтобы не повредить внутренние элементы, места пайки и детали. Рис. 12: снимите крышку с блока питания
  • С трансформатора удалите низковольтную обмотку, представленную несколькими витками медной проволоки.
    Рис. 13: удалите низковольтную обмотку
  • Примерьте плату в заготовленный корпус и определите наиболее выгодный способ расположения. Заметьте, что нагревательный элемент будет сильно греться, поэтому под ним никакие элементы лучше не оставлять, куда безопаснее перенести их подальше, разделив плату.
  • Аккуратно разделите плату и на две части, для безопасности деталей их можно удалить на время распила, если под рукой имеется хоть какой-то паяльник. В противном случае придется соблюдать предельную осторожность. Рис. 14: обрежьте плату
  • Подключите к плате кнопку и шнур питания.
  • В катушку с высоковольтной обмоткой трансформатора проденьте медную проволоку толщиной 6мм и согните при помощи пассатижей вокруг катушки, как показано на рисунке. Рис. 15: проденьте медную проволоку в катушку
  • На выводы нагревательного элемента наденьте части керамической рубашки предохранителя, они должны предохранять пластиковый корпус паяльника от высокой температуры. Рис. 16: наденьте куски керамической рубашки
  • Концы нагревателя расплющите, и сделайте отверстия при помощи метчика под фиксаторные болты. Рис. 17: нарежьте резьбу
  • Закоротите теплоприемник медной проволокой диаметром в 1 мм. Если при первом включении этот проводник перегреется и перегорит из-за слишком большой температуры жала, его нужно будет заменить более толстым в 1,5 или  2 мм. Если нагрев будет слабым, установите более тонкую проволоку в 0,5 мм.

У вас получился один из самых мощных паяльников, работающих от сети 220В – он запросто может выпаять детали с мощными ножками, соединять контакты силовой цепи и т.д.

Рис. 18: готовый импульсный паяльник

Но назвать этот паяльник одноразовым нельзя, поскольку собирается он целенаправленно и требует серьезных усилий для создания. Также желательно иметь хоть какой-то рабочий паяльник при его изготовлении, это значительно упростит работу по разделению платы.

Более подробная статья про изготовление импульсный паяльник: https://www.asutpp.ru/impulsnyj-payalnik-svoimi-rukami.html

Видео способы

Подборка полезных приспособлений для пайки и ремонта электроники

Инструментов и приспособлений в любом деле много не бывает. Если прежде во время пайки удавалось обходиться паяльником, пинцетом, припоем и канифолью, то сейчас паяльные работы больше напоминают работу хирурга и химика. Появились новые виды флюсов, а радиокомпоненты измельчали. Для получения положительного результата теперь требуется специальный инструмент и оснастка. В новой подборке десяток полезных многим электронщикам-ремонтникам и просто радиолюбителям приспособлений.



1. У любого, кто работает паяльником (и не паяет только ведра и тазики) обязательно есть пинцет или целый их набор. Однако большинство пинцетов фиксируют компоненты лишь, когда пинцет надежно зажат пальцами руки. Чуть ослабил хватку и какой-нибудь SMD резистор уже выпал и время уходит на его поиски. Избежать таких ситуаций можно используя пинцет с фиксацией. Длина пинцета 16,5 см, выполнен из нержавеющей стали и доступен в двух вариантах:  прямой и изогнутый.  Купить можно здесь.







2. Монтаж компонентов сейчас столь плотный, что извлечь их из платы порой бывает довольно проблематично. Не всегда выручают и пинцеты. Справиться с «мелюзгой» при плотном монтаже может помочь специальный компактный фиксатор. Длина фиксатора 120 мм, диаметр 10 мм, внешне напоминает отвертку, но при нажатии на шток-кнопку разжимаются четыре изогнутых щупа, компоненты можно фиксировать и вынимать из платы. Купить фиксатор можно тут.







Канифоль конечно флюс хороший, но в нынешних условиях уже далеко не всегда удобный. Сейчас гораздо удобнее пользоваться пастообразными флюсами. Их множество и фасуются они в шприцы, а это накладывает свои требования. Для выдавливания можно пользоваться поршнем от обычного медицинского шприца, но не всегда удается точно рассчитать усилие. В результате флюса выдавливается слишком много. Профессиональные приспособления стоят дорого, потому предлагаю Вашему вниманию пару дозаторов с куда более гуманными ценниками.



3. Первый из них это винтовой дозатор, который позволяет очень точно дозировать выход флюса или маски из шприца. Дозатор рассчитан на работу с шприцами 10 сс,  т.е. 10 кубических сантиметров. Фиксируется на корпусе шприца, поршень закреплен на длинном винте, поворотом винта выдавливаем нужное количество флюса, маски и т.д. Просто и экономично.







4.  Белее совершенный вариант дозатора, уже имеет более продвинутую форму. Стоит дороже, но зато позволяет обходиться одной рукой. Шприц вкладывается в дозатор, а нужное количество флюса выдавливается «спусковым крючком». По принципу действия напоминает клеевой пистолет. В комплекте десяток игл пяти диаметров.

Актуальную цену можно узнать здесь.





Довольно часто приходится во время пайки убирать лишний припой с полигонов и контактных площадок. Наиболее удобным, на мой взгляд, видится применение специальных приспособлений.



5. Очень хорошо себя зарекомендовала в деле удаления излишков расплавленного припоя медная оплетка, в виде лент разной ширины. В зависимости от ситуации применяется той или иной ширины. Флюс, как и в случае пайки, ускоряет процесс прогрева и улучшает эффективность удаления припоя. Длина оплетки 1,5 метра, ширина на иллюстрации ниже.





 6. Когда требуется точечно удалить припой вокруг выводов компонентов медная оплетка помогает слабо. В таких ситуациях куда эффективнее будет использовать оловоотсос. Принцип работы очень простой — в цилиндре корпуса спрятан подпружиненный поршень. Шток поршня утапливается в корпус (тем самым взводится пружина), нагреваем контактную площадку с выводом компонента, прислоняем оловоотсос и кнопкой спускаем поршень. Он двигается вверх и благодаря создаваемому разряжению воздуха, расплавленный припой засасывается внутрь оловоотсоса. Доступны комплекты с расходниками — уплотнительными кольцами для поршня и насадками.





7.  Следующая полезная мелочь — это мочалка для очистки жала паяльника. Очень хорошо очищает жало от окислов и нагара. Как альтернатива — специальная губка, или совсем по-нашему: мочалка для посуды из хозмага (работает, но выглядит не серьезно)).





8. Жала современных паяльников покрыты никилиевым сплавом и благодаря этому служат долго. Однако и они не вечные, никилиевое покрытие порой перестает смачиваться припоем и пайка превращается в увлекательное мероприятие. Можно жало заменить, а можно продлевать ему жизнь, используя восстановитель жал Mechanic MCN-8S. Очищаем жало от нагара, обрабатываем рабочую часть жала восстановителем, пользуемся дальше.





 9. При нынешней сложности электроники паяльник вещь не универсальная. Выпаять и припаять SMD резисторы и прочую мелочь еще можно, а вот с чипами дело обстоит куда сложнее. Тут без термофена обойтись сложно. Сам пользуюсь YIHUA 8858-1, который не раз меня выручал. Для домашнего применения вполне и более чем. Мощность 650 Вт, температура регулируется от 100 до 480 градусов, можно изменять скорость воздушного потока (на максимуме 480 л/мин), есть функция калибровки температуры. В комплекте 9 насадок на любой случай. Запасные нагревательные элементы в свободной продаже,





10.  И чтобы освободить руки от фена, и свободно заниматься платой электронного устройства наши друзья придумали штатив для термофена вышеуказанной и похожей на него модели. Схож с штативом настольной лампы, но вместо светильника оборудован зажимом для фена. Крепится к столу струбциной, по вертикали угол изменяется на 180 градусов, по горизонтали можно разворачивать на 360, т.е. без проблем можно приспособить под нужные задачи и условия.



Паяльник для микросхем своими руками


Доброго времени суток всем самоделкиным. Многие радиолюбители сталкиваются с такой проблемой, как припаивание мелких деталей, когда паяльник становиться большим по сравнению с размерами микросхем. Немногие знают, что эту проблему можно решить, сделав свой паяльник для микросхем. В этой статье я расскажу, как сделать этот чудопаяльник, который придется по душе каждому радиолюбителю.

В работе радиолюбителя приходится «дружить» с паяльником, но когда его размеры становятся неудобными нужно искать выход из этой проблемы. Проблема решается созданием паяльника для микросхем своими руками.

Для создания паяльника автор самоделки применяет довольно простые детали, в большинстве случаев они есть у каждого радиолюбителя.

А именно это:
•Резистор МЛТ (мощность его 0.5-2 Ватта), Сопротивление от 5 до 10 Ом.
•Отрезок двустороннего текстолита, размером 3*1 см.
•Кусочек стальной проволоки, приблизительно диаметром около 0.8 мм.
•Медная проволока, (снять ее можно, например, из блока питания компьютера), именно она будет служить жалом паяльника.
•Любая шариковая ручка, которая вам по душе, нужна для корпуса паяльника.


Приступаем к сборке, необходимо снять защитный лак и краску с резистора, для уменьшения времени возни с этим делом можно нагреть резистор.

Следующий шаг. Отрезаем один из контактов резистора, на его месте делаем отверстие мелким сверлом. После того, как отверстие готово видно что сам резистор дальше просверлен, именно советские резисторы сделаны так, в импортных такого отверстия нет. Другой конец резистора будет подключен к источнику питания и одновременно служить креплением на ручке.


Далее нужно расширить отверстие резистора, в его начале сделать потай большим сверлом, чтобы жало не касалось стенок резистора, в это место будет припаян второй контакт к питанию.

Этот контакт можно сделать, например, из железной проволоки, в данном случае автор самоделки применяет пружину, взятую из металлического штекера.


Он должен хорошо залуживаться, сделанное в его середине кольцо должно получиться немного меньше по диаметру резистора так, чтобы он резистор плотно одевался на кольцо.

Делаем плату из текстолита, двустороннюю, передняя часть её широкая, с двумя контактами для нашей проволоки с кольцом, припаянная к резистору, средняя для закрепления в корпусе ручки и самая узкая, чтобы припаять провода питания.


Приступим к сборке паяльника в одно целое. Сначала оденем проволоку с кольцом на резистор со стороны отверстия, предварительно залудив эти части, припаиваем их.

Припаиваем контакты для питания к нашей печатной плате.
Теперь нужно жало для паяльника, в этом поможет медная проволока перед ее установкой нужно в корпусе резистора поместить какой либо кусочек, например, той же керамики, чтобы жало не замыкало резистор с его вторым контактом.

Жало можно сделать любой формы, удобной для использования, нужно всего лишь изогнуть его так как нужно вам, для контактов микросхем побольше можно сплющить жало.

Паяльник почти готов, осталось закрутить корпус на плате и припаять провода к источнику питания, им может послужить любой 15 вольтовый блок с силой тока 1 Ампер. Пайка таким паяльником намного удобнее, чем большегабаритным, он удобно сидит в руке такое чувство, что пишешь ручкой, на самом же деле в руке паяльник, в его преимущества входят как мелкий размер жала и самого паяльника, так и его вес, по сравнению с обычным он легче примерно в три раза. Всем удачных самоделок и повторений, сделанных автором.


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как выбрать паяльник для пайки проводов и микросхем

Одним из основных инструментов радиолюбителей, домашних мастеров и электриков является паяльник. Это изделие позволяет соединять отрезки светодиодных лент, выпаивать радиодетали из плат, ремонтировать электроприборы и делать еще кучу полезных действий. На сегодняшний день существует достаточно большой ассортимент моделей, различных по функциональности, принципу работы и комплектации. В этой статье мы расскажем читателям сайта Сам Электрик, как выбрать паяльник для пайки проводов и микросхем.

Основные критерии выбора

Итак, сначала вкратце рассмотрим самые важные параметры, на которые стоит обращать внимание при покупке паяльника.

Тип нагревателя

В первую очередь приспособления делятся на электрические и газовые. Сначала поговорим о тех, которые работают на газу.

Газовый паяльник рекомендуется выбрать для пайки проводов в распределительных коробках. Он удобен тем, что работает в автономном режиме, без электричества, что актуально при электромонтажных работах. К тому же, такой прибор может использоваться как фен для термоусадки.

К недостаткам газовых устройств можно отнести сложность работы с микросхемами, а также тот факт, что при горении газа в атмосферу выбрасываются вредные для организма вещества, поэтому долго работать с таким приспособлением крайне опасно для здоровья.

Выбрать электрический паяльник целесообразно для пайки микросхем и тех же самых проводов, если нет проблем с электроснабжением. Электрические модели делятся на следующие типы:

  1. Спиральный. Самый дешевый, практичный и долговечный тип нагревателя. Недостаток — долго греется, но это не так важно, если вам нужно выбрать паяльник для дома.
  2. Керамический. Более дорогой и в то же время хрупкий (может перестать работать даже при небольшом ударе). Преимущество — быстро нагревается. Если для вас главной выбрать прибор такой, чтобы быстро и сильно нагревался, модель с керамическим нагревателем будет самым оптимальным решением.
  3. Импульсный. Еще один вариант исполнения, который способен быстро нагреваться. Импульсный паяльник лучше выбрать для пайки микросхем и для работы с печатными платами. Такой инструмент будет стоить дороже и используется в большей степени только для перечисленных работ.

Отдельно следует упомянуть о таком варианте исполнения, как паяльная станция. С ее помощью можно быстрее и качественнее осуществить пайку проводов и микросхем. Для радиолюбителей выбор паяльной станции будет самым оптимальным решением!

Мощность

Что касается выбора мощности электрического паяльника, то тут следует учитывать следующие рекомендации:

  • мощность до 10 Вт может использоваться для пайки простейших микросхем;
  • от 20 до 40 Вт — это оптимальная мощность для применения в бытовых условиях;
  • выбрать модель на 60-100 Вт целесообразно, если вы собираетесь паять провода;
  • свыше 100 Вт домашним мастерам не стоит использовать, т.к. у таких приспособлений своя специфическая сфера применения (пайка радиаторов, металлических деталей и и т.д.).

Дополнительные возможности

Также при выборе паяльника следует обратить внимание на такие моменты, как:

  1. Ручка должна быть хорошо защищена от перегрева. В этом случае деревянная ручка обладает самым лучшим показателем. Пластиковые ручки быстрее разогреваются, что мешает бесперебойной работе, а эбонитовые тяжелее аналогов, что также снижает удобство пользования, особенно при пайке микросхем.
  2. Жало должно быть медным, оно проще обрабатывается и к тому же легче чистится от нагара. Желательно чтобы в комплекте шел набор жал, различных по форме. Также хорошо, если есть возможность заменить жало или же отрегулировать его длину. Считается, что прямое жало самое удобное для работы, особенно новичкам.
  3. Сетевой шнур должен быть гибким, длинным и обязательно в двойной изоляции.
  4. Вилка для подключения к сети лучше, когда разборная. Вроде бы мелочь, но все же свидетельствует о качестве устройства и в то же время упрощает его ремонт.
  5. Обращайте внимание на комплектацию. Как правило, качественные паяльники снабжаются кейсом, подставкой для жала, губкой для очистки жала и т.д.
  6. Рекомендуем выбрать паяльник с терморегулятором, что позволит под собственные условия применения отрегулировать температуру нагрева жала.
  7. Функция постоянной поддержки температуры защитит устройство от перегорания.

Это и все советы, которые мы хотели вам предоставить. Как вы видите, существует множество нюансов, на которые нужно обращать внимание при выборе паяльника для дома.

Подводим итоги

Итак, вы изучили основные критерии, по которым осуществляется выбор инструмента для пайки проводов и микросхем. Теперь еще раз вкратце подведем итоги, чтобы закрепить изученное:

  1. Для печатных плат и микросхем лучше выбрать импульсный паяльник либо спиральный, но мощностью не более 30 Вт.
  2. Для соединения проводов и остальных электромонтажных работ подойдет газовая модель либо электрическая, мощностью от 60 до 100 Вт.
  3. Чтобы паять металлические детали нужен мощный аппарат (от 100 Вт и более).

Также рекомендуем просмотреть полезное видео по теме:

Вот мы и разобрались, как выбрать паяльник для пайки проводов и микросхем. Надеемся, предоставленная инструкция помогла вам в выборе подходящего инструмента для домашнего использования!

Наверняка вы не знаете:

устройство, виды и советы по выбору профессионального устройства для пайки плат

В электронике применяется много разных видов микросхем. Они отличаются способом исполнения, строением корпуса, максимальными рабочими температурами, количеством ножек, их распиновкой, значениями напряжений и токов, с которыми они работают. Кроме того, есть различия и в способах их посадки на плату.

Инструменты, которые можно использовать для работы с микросхемами, тоже бывают разными. В принципе, какой паяльник лучше выбрать для микросхемы, зависит именно от посадки — сквозная она или планарная. Но совсем не последнюю роль в выборе того, что применять для её демонтажа с платы, играет количество ножек и их размер. В некоторых случаях применяется простой бытовой паяльник, а в некоторых нужен паяльный фен. Разберёмся в этом подробнее.

Паяльники для электротехнических работ

Самое простое и наверняка имеющееся у многих радиолюбителей устройство для проведения ремонтов техники разной сложности или создания собственных уникальных устройств под какие-либо конкретные нужды. Паяльники имеют несколько важных характеристик, ориентирование в которых поможет выбрать то, что подойдёт для выполнения поставленных задач. Это материал, из которого изготовлен нагревательный элемент, и мощность работы. Первый показатель поможет выбрать самое энергоэффективное устройство, позволяющее при минимально поданном напряжении достичь желаемой температуры жала. Второй — предназначен для выбора наиболее подходящего устройства под конкретный спектр задач.

По материалу нагревательного элемента среди паяльников, доступных в продаже, выделяют две группы:

  • Спиральные — очень надёжные и долговечные, жила изготовлена из керамического стержня, на который намотана тугими витками проволока. Таким образом обеспечивается наилучшая сохранность стержня и хорошая передача тепла жалу. Единственный недостаток таких паяльников — их медленный нагрев и такое же неспешное остывание, что может осложнить некоторые технологические процессы, связанные с надобностью сменить жало с тонкого на более толстое и наоборот.
  • Керамические — в основе лежит такой же стержень, но уже не армированный снаружи спиралью. Имеет очень хорошую теплопередачу, вследствие чего разогревается и остывает очень быстро. Недостаток кроется как раз в отсутствии поддерживающей конструкции — из-за частых циклов нагрева и охлаждения стержень может треснуть или даже сломаться. Рекомендуется соблюдать повышенные меры предосторожности с керамическими паяльниками.

По мощности паяльники имеют очень большой разброс, так как применяются они не только в радиотехнических работах, но и в ремонте крупных бытовых приборов и кухонной утвари:

  • До 10 ватт — для работы со сверхчувствительными радиоэлектронными деталями и микропайки. Такая низкая мощность может уберечь от досадных ситуаций вроде повреждения дорожек платы в результате перегрева, порчи элементов цепи и даже неприятных спецэффектов — взрывов конденсаторов или транзисторов. Таким паяльникам вполне достаточно питания в 5−12 вольт, что делает их довольно практичными для домашнего использования, ведь они могут питаться даже от аккумулятора или батареи. Низкая стоимость и маленький компактный размер тоже говорят в пользу их выбора.
  • 10−60 ватт. Самые распространённые из всех, имеют поразительную универсальность и покрывают самый широкий спектр задач, выполняемых на дому. Компактность и возможность работы от розетки делает их оптимальными профессиональными инструментами для покупки.
  • 60−100 ватт — часто встречаются на автосервисах благодаря тому, что способны работать с кабелями, имеющими большую толщину жилы. Конструкция далеко не миниатюрная, могут идти в комплекте с собственным трансформаторным блоком питания. Для решения бытовых задач подходят слабо, так как применяются для ремонта крупногабаритной техники и электрических устройств.
  • От 100 ватт — подходят для ремонта кухонной утвари (кастрюль с повреждённым в результате перегрева дном, например), батарей отопления, труб и других изделий с большой толщиной сечения. Такие паяльники могут иметь собственный инвертор для регулировки мощности и в некоторых случаях требуют наличия дополнительного заземляющего контура.

В общем, зная свои задачи и степень обеспеченности, вы будете знать, как выбрать хороший паяльник.

Как устроен прибор для пайки

В зависимости от типа у паяльника для электроники может быть множество дополнительных деталей, комплектующих и расходных элементов. Само же устройство паяльника довольно простое. Он состоит из таких частей:

  • Стержня, в основном выполненного из меди, так как этот металл обеспечивает достаточно быструю доставку тепла от нагревательного элемента до жала и поддерживает температуру на протяжении всей работы.
  • Жало — рабочий наконечник. Им выполняется работа, плавится припой на плате и подчищаются его остатки после выполнения задачи. В большинстве паяльников жала съёмные и их существует множество разновидностей под конкретные задачи специалиста.
  • Нагревательный элемент — в него вставляется медный стержень, может быть как просто керамическим (или выполнен из слюды), так и со спиралью из нихромовой нити снаружи.
  • Ручка или держатель — инструмент безопасности, выполняется из пластика, не проводит тепло и служит для предотвращения возможных ожогов пальцев.

Другие виды паяльников, например, индукционные, устроены по совершенно другому принципу — с использованием магнитной катушки и ферромагнитного наконечника. Но поскольку нагрев детали происходит при контакте и пропускании токов высокой частоты через деталь, для пайки элементов печатных плат такие устройства не подходят вообще.

Самостоятельное изготовление устройства

Понятно, что изготовить, например, стоваттный или даже более мощный паяльник в домашних условиях сложно. Но вот простой, бытовой инструмент для несложных задач и быстрых ремонтов — вполне реально. Он должен отвечать примерно таким требованиям:

  • Иметь рабочую температуру жала не менее 270−300 градусов Цельсия. Это необходимо для лёгкого расплавления популярных марок припоя. ПОС-61, например, плавится при температуре, близкой к 200 градусам.
  • Обеспечивать стабильный нагрев, чтобы избегать возможных падений температуры из-за большой длины устройства в результате значительных потерь тепла.

Для изготовления простейшего двухваттного паяльника из резистора своими руками необходимо несколько деталей:

  • Сам резистор. Можно использовать марку МЛТ-2 с номиналом до 27 Ом для работы с напряжением 12 вольт или 51 Ом для вдвое большего напряжения.
  • Мощный аккумулятор, выступающий в качестве источника тока для нагревательного элемента.
  • Деревянная пластина, которая будет использоваться в качестве ручки.
  • Два изолированных провода небольшой толщины.

Жалом паяльника в этом случае будет выступать один из выводов резистора.

Резистор необходимо надёжно прикрепить к ручке (с помощью скрученного проводка, например, или посадить на термостойкий клей). Два провода — к выводам резистора с одной стороны и к полюсам аккумулятора с другой. Паяльник маленьких деталей с мощностью в 2−3 ватта готов.

Работа с микросхемами разных типов

Для выпаивания радиоэлектронных компонентов с печатных плат необходимо, кроме паяльника, иметь флюс и припой. Нелишним будет и наличие жидкости, способной растворять флюсы, чтобы использовать её для отмывки плат после работы. Кроме того, необходимо подготовить несколько дополнительных инструментов:

  • Пинцеты с антистатическим покрытием — для съёма деталей планарного типа с платы. Покрытие обеспечивает защиту от выхода микросхемы из строя вследствие прохождения сквозь неё статических токов.
  • Оплётка — косичка из тонкой медной проволоки, позволяющая легко убирать припой с посадочных мест.
  • Отсос для припоя — пригодится для очистки отверстий под ножки детали от затёкшего металла.
  • Микроскоп или лупа — для осмотра посадочного места на предмет выдранных или повреждённых жалом (перебитых) дорожек печатных плат.

Стоит отметить, что микросхемы планарного типа, имеющие ножки по всему своему периметру, выпаиваются из платы с помощью паяльника очень непросто. Для таких деталей — например, звуковых или сетевых контроллеров материнских плат компьютеров, тактовых генераторов или мультиконтроллеров питания лучше применять паяльный фен.

Пайка сквозных микросхем

Здесь всё довольно просто — смазываем флюсом выглядывающие с другой стороны платы ножки детали, разогреваем паяльник, набираем жалом немного припоя и начинаем водить жалом по ним. Сначала по одной стороне, потом по другой. Можно для удаления фиксирующего припоя пользоваться оплёткой или отсосом. Когда микросхема выпаяна, следует осмотреть отверстия под её контакты с помощью лупы или микроскопа на предмет вылетевших гильз, затёкшего внутрь припоя или повреждённого текстолита.

После этого, если обнаружены отверстия, залитые припоем, следует очистить их отсосом. Для этого иногда используют иглу от шприца с зашлифованным остриём, но такой метод нужно применять с осторожностью — можно повредить дорожки и межслойную структуру платы.

За очисткой отверстий следует установка детали обратно — той же, если диагностика показала её работоспособность, или аналога в случае её неисправности. Сделать это намного легче — нужно, соблюдая обозначенное на плате положение ключа (в основном это стрелка в углу или точное изображение детали с обозначенной выемкой) вставить ножки в отверстия и запаять. Для этого паяльник лудится, набирает на жало припой, дотрагивается им до каждой ножки. Силы диффузии и взаимного притяжения молекул расплавленного металла позволяют припою растечься равномерно почти самостоятельно. Если после остывания заметны микротрещины или «канавки», нанесение припоя придётся повторить.

Планарные микросхемы с двумя рядами ножек

Такие детали ещё можно выпаивать паяльником, особенно если выводов с каждой стороны три — четыре. Для этого следует подготовить все упомянутые инструменты и выполнить работу таким образом:

  • Нанести флюс на ножки микросхемы.
  • Разогреть паяльник, зачерпнуть им припой и прогреть ножки с одной стороны детали до смешивания металла.
  • Пинцетом поддеть и приподнять один край микросхемы.
  • Повторить операции с другим краем.

Запаивать назад нужно будет после снятия лишнего припоя с посадочных контактных мест на плате и выравнивания их. Для посадки достаточно припаять точно одну ножку, а потом провести паяльником с обеих сторон.

Безопасность при выполнении работ

Для избежания травм при работе с расплавленными металлами, раскалёнными приборами и токсичными веществами, которые содержатся в припоях, необходимо соблюдать все меры предосторожности. Работы проводить в хлопчатобумажных халатах и защитных очках, не дотрагиваться до рабочей части паяльника и только что прогретых частей плат голыми пальцами, носить антистатические браслеты, помогающие снизить риск вывода из строя ремонтируемой техники разрядом статики.

Чтобы максимально снизить попадание токсичных веществ в лёгкие и кровь, следует работать в помещениях с достаточной вентиляцией и оборудованных мощными вытяжками. При использовании вытяжек следует обеспечить свободный приток свежего воздуха в помещение через открытую дверь или окно.

В случае попадания раскалённого металла на кожу, необходимо немедленно его удалить, а ожог обработать раствором изопропилового спирта или мазью против ожогов. Если припой попал в глаз, потерпевшего как можно быстрее необходимо доставить в больницу.

рейтинг хороших инструментов для пайки

Для проведения пайки требуется специальный инструмент, который может классифицироваться по довольно большому количеству различных признаков. Следует внимательно отнестись к тому, какой паяльник лучше выбрать, так как от его эксплуатационных характеристик во многом зависит качество выполненной работы. Приобрести инструмент можно на строительном рынке или в специализированных магазинах.

Электрические и газовые паяльники

Перед покупкой паяльника следует рассмотреть возможность приобретения электрической и газовой модели. Газовый вариант исполнения подходит в случае, когда работы проводятся в условии отсутствия электроснабжения. Он имеет следующие особенности:

  1. В качестве топлива может использоваться бутан, пропан или изобутан.
  2. Основной элемент конструкции представлен горелкой, который повышает температуру поверхности до нужной температуры.
  3. Приобретается для применения в полевых условиях. Инструмент характеризуется компактными размерами и небольшим весом.

Выбирая паяльник для дома, уделяют внимание электрическим моделям. Существуют модели с автономным питанием. За счет применяемой батареи инструмент может прослужить в течение двух часов.

Электрический маленький паяльник считается универсальным инструментом, который характеризуется высокой надежностью и безопасностью в применении. Выделяют два основных типа:

  1. Стержневой.
  2. Импульсный.

Для работы с микросхемой в большинстве случаев выбирают импульсное устройство. Это связано со следующими качествами:

  1. Быстро разогревается.
  2. Конструкция удобна в применении.
  3. Обладает высоким показателем экономичности.

Делая выбор паяльника для радиолюбителей, многие отдают предпочтение именно импульсному варианту исполнения. Однако его стоимость выше стержневого.

Стержневые модели обладают высокой практичностью и надежностью в применении. Подобный вариант считается универсальным, а недостатком считается длительный период разогрева.

Популярные бренды

Хороший инструмент выпускается исключительно известными производителями. Большего всего ценятся приборы, которые выпускаются японскими и немецкими компаниями:

  1. Goot.
  2. Hakko.
  3. Weller.
  4. Matrix.
  5. Ersa.

Инструменты этих производителей используются профессионалами. Их можно использовать для кропотливой работы по пайке SMD-компонентов. Высокое качество сборки обеспечивает длительную работу инструмента. Как правило, Китай предоставляет более доступное оборудование.

Конструкция и принцип работы

Выбор инструмента следует проводить с учетом его конструктивных инструментов. Основные элементы паяльника:

  1. Жало — металлический стержень, который нагревается для требуемой температуры.
  2. Нагреватель — элемент, за счет которого происходит нагрев основного элемента.
  3. Держатель — применяется для фиксации инструмента во время работы.
  4. Электрический шнур с вилкой — используются для подключения устройства к сети электроэнергии.

После включения инструмента в сеть электроснабжения происходит нагрев стержня, который изготавливается при применении материала с высокой теплопроводностью. Жало нагревается до температуры 450 градусов Цельсия, после чего плавит используемый припой. Определенный сплав в жидком состоянии затекает в зазоры деталей, после затвердевания образует качественное неразъемное соединение с требуемыми эксплуатационными качествами.

Критерии выбора

При выборе паяльника для дома нужно учесть все особенности инструмента. Наиболее важными параметрами являются:

  1. Размеры. Большой инструмент, как правило, подходит для работы с крупными деталями. Компактные модели предназначены для работы с микросхемами, комфортны в применении и имеют низкий показатель электропотребления.
  2. Мощность. Более мощный инструмент имеет широкую область применения. Рекомендуется выбирать модель, которая имеет блок регулировки.
  3. Рекомендуемое рабочее напряжение. Устройство может питаться от сети 220 В или 380 В. Для бытового применения подходит модель, работающая от стандартной сети.
  4. Тип используемого нагревательного элемента. Для нагрева жала могут использоваться различные нагревательные элементы, которые характеризуются экономичностью и надежностью.
  5. Форма и материал жала. При изготовлении жала могут применяться различные материалы, которые характеризуются показателем теплопроводности: чем он больше, тем выше КПД инструмента.

Мощность можно назвать более важным показателям:

  1. 3−10 Вт — устройство, которое используется для работы с небольшими деталями. Выбирают подобный паяльник для работы с микросхемами.
  2. 20−40 Вт — вариант, который считается универсальностью. Подходит для работы с различной электроникой.
  3. 60−100 Вт — инструмент для распайки толстых проводов.
  4. 100−250 Вт — устройство для крупных металлических предметов.

Более комфортным считается устройство с небольшими размерами. Жало должно иметь ровную и прямую форму. Стоит учитывать, что качество работы во многом зависит от формы жала: конус, лопатка или игла. Рекомендуется выбирать инструмент, который укомплектован набором жал различной формы.

Разновидности электрических паяльников

Основная классификация связана с особенностями конструкции и принципом нагрева устройства. По этим признакам проводится следующая классификация:

  1. Нихромовый паяльник.
  2. Керамическая модель.
  3. Импульсный паяльник.
  4. Индукционная модель.
  5. Беспроводной вариант исполнения.
  6. Портативный USB-паяльник.

Каждый тип инструмента имеет свои особенности. Рейтинг указывает на то, что большей популярностью пользуются импульсные модели.

Особенности нихромового инструмента

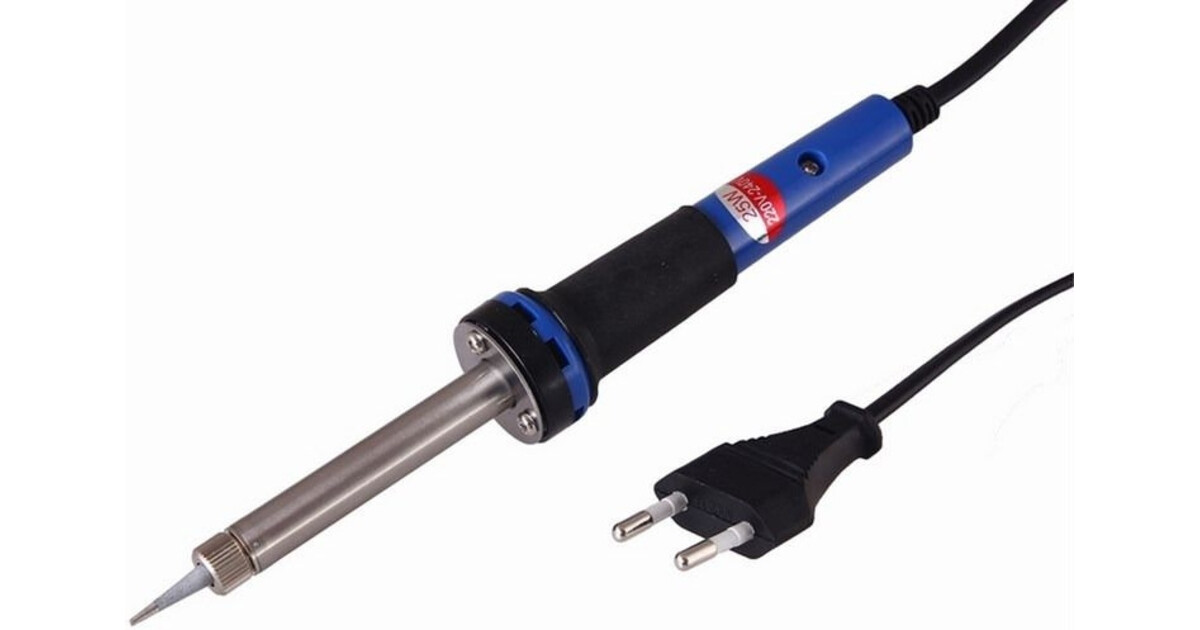

Электрический паяльник со спиральным нагревателем представлен сочетанием витков нихромовой проволоки. Внутри витков размещают стержень, который нагревается во время работы. В качестве изоляционного материала применяются слюдяные трубки или пластины, а также стекловолоконная ткань. Преимуществами этого инструмента можно назвать следующие аспекты:

  1. Низкая стоимость предложения.
  2. Конструкция неприхотлива в работе, не реагирует на механическое повреждение и удары.
  3. Инструмент пригоден для ремонта.

Есть и довольно большое количество недостатков:

  1. На нагрев уходит довольно большое количество времени.
  2. Практически все модели не рассчитаны на длительное применение. Кроме этого, при регулярном использовании применяемая спираль быстро перегорает.

Многие выбирают этот тип инструмента по причине его доступности.

Керамические модели

Керамика известна своей высокой износостойкостью и тем, что может выдерживать воздействие высокой температуры. Именно поэтому материал применяется при изготовлении дала паяльников. Стоит учитывать, что подобный тип инструмента выпускает лишь небольшое количество производителей. В большинстве случаев под керамическим паяльником маскируют нихромовый, который имеет керамическую изоляцию.

К достоинствам таких моделей можно отнести:

  1. Быстрый нагрев. Керамика обладает высокой теплопроводностью, за счет чего сокращается время нагрева.
  2. Многие модели имеют систему управления, которая поддерживает заданную температуру на протяжении длительного периода.
  3. При небольших размерах устройства оно имеет высокую мощность.
  4. Продолжительный срок эксплуатации.
  5. Жало и другие элементы выдерживают интенсивные нагрузки, не подвержены перегреву.

Недостатков у керамического варианта довольно много. Именно поэтому инструмент производится относительно небольшим количеством компаний. К ним отнесем:

  1. Очень высокая стоимость, которая связана с применением дорогостоящих материалов и сложностью при изготовлении.
  2. В продаже встречается просто огромное количество подделок.
  3. Хрупкость керамики определяет то, что с инструментом следует обходиться бережно. Падение паяльника с высоты или удары могут привести к появлению трещины на керамической части.

Сегодня керамические модели встречаются в применении крайне редко. Это связано с тем, что есть современные приборы, которые характеризуются более высокими эксплуатационными качествами.

Импульсные инструменты для пайки

Довольно большое распространение получили импульсные модели. Они отличаются тем, что нагрев происходит исключительно при нажатии на пусковую кнопку. Подобный инструмент подходит для непродолжительной работы.

К особенностям конструкции подобного инструмента можно отнести следующие моменты:

  1. Основные элементы: частотный преобразователь, высокочастотный трансформатор, микросхема управления.
  2. Жало изготавливают из меди. Для его нагрева проводится подача тока низкого напряжения.

К преимуществам рассматриваемого предложениям отнесем:

  1. На нагрев жала уходит меньше времени.
  2. Инструмент может использоваться для работы с небольшими и крупными деталями.
  3. Высокий КПД. Нагрев только на момент пайки существенно снижает затраты.

Недостатком можно назвать то, что инструмент не подходит для выполнения продолжительной работы.

Индукционные паяльники

В последнее время большое распространение получили индукционные паяльники. Они работают по следующему принципу:

  1. К стержню подводят высокочастотное магнитное поле. Для его генерации устанавливается индукционная катушка.
  2. Внутри стержня расположен сердечник из специального сплава. Именно он передает тепло жалу.
  3. Температура на наконечнике может поддерживаться на протяжении длительного периода.

Преимуществами являются следующие моменты:

  1. Высокий показатель экономичности. Нагревается лишь поверхностный слой, а не все жало.
  2. Автоматически поддерживается требуемая температура.
  3. При необходимости можно быстро сменить наконечник.
  4. Поверхность жала нагревается равномерно.

Недостатки этого прибора заключаются в высокой стоимости и сложности применения оборудования.

Можно также отметить возможность выбора беспроводного паяльника. Он подходит для проведения работы в полевых условиях. В качестве источника питания могут использоваться батарейки или один крупный аккумулятор. Для обеспечения длительной работы устройство должно обладать высоким показателем КПД. Недостатком можно назвать маленькую мощность, так как только в этом случае устройство может прослужить долго.

Топ 5 лучших аккумуляторных паяльников [Обзор 2020]

57,02% пользователей выбрали Hakko FX-901 / P, 14,9% выбрали M12, 9,74% выбрали Weller BL60MP, 3,44% выбрали Tooluxe 40420L и 14,9% выбрали LEXIVON LX-770. Каждый месяц мы анализируем ваши ответы и меняем наш рейтинг.

Если ваш паяльный проект требует исключительной маневренности, беспроводной паяльник — лучший вариант. Эти удивительные инструменты получают свою энергию от множества альтернативных источников электроэнергии, включая бутан и батареи. Они позволяют пользователям выносить свои паяльники за пределы мастерской, чтобы проверить соединения на таких предметах, как автомобили и сигнализация. Мы долго и внимательно рассмотрели несколько портативных паяльников. Теперь мы рады представить вам пять самых эффективных моделей.

Hakko FX-901 — это утюг с батарейным питанием, который позволяет пользователям выполнять удаленную пайку. Он имеет легко снимаемый аккумуляторный отсек, для которого требуется четыре батарейки AA.

Эта крошечная силовая капсула дает устройству достаточно энергии для 120 минут непрерывной пайки.Несмотря на небольшой размер и ограниченный запас мощности, Hakko нагревается до температуры 600 градусов по Фаренгейту. Не говоря уже о том, что он имеет эргономичную форму, что делает длительные сеансы пайки более комфортными. В отличие от большинства бутановых утюгов, Hakko никогда не испускает потенциально опасное пламя и искры.

Независимо от того, занимаетесь ли вы ремонтом электрооборудования или ремонтом металла, Hakko поможет вам.

Большинству покупателей нравится уникальный сине-желтый корпус Hakko. Утюг имеет небольшой изгиб, что делает его очень удобным во время длительных или неудобных сессий.Хотя максимальные температуры Hakko не очень высоки, их более чем достаточно для большинства ремесленных работ и небольшого ремонта электроники. Поскольку в устройстве есть выключатель питания, защитный колпачок и светодиодный индикатор, это один из самых безопасных паяльников для начинающих.

  • Работает от четырех щелочных или никель-металлогидридных батареек AA
  • Защитная крышка
  • Выключатель
  • Магазин для батареек
  • Достигает 600 градусов по Фаренгейту
  • 120 минут работы с каждым комплектом батарей

M12 — это эргономичный паяльник, в котором установлена ​​мощная литий-ионная батарея.Он имеет большую противоскользящую рукоятку, что делает его невероятно безопасным для работы при нагревании.

Этот утюг имеет три уникальных положения. Также он очень быстро нагревается. Фактически, для достижения максимальной температуры требуется всего 18 секунд. Встроенный индикатор показывает, когда температура подходит для пайки. Это также указывает на то, что утюг достаточно остыл, чтобы положить его обратно на хранение. Еще одна удобная функция — это функция смены жала утюга без инструментов. Этот элемент позволяет пользователям легко переключаться между разными подсказками.Единственный недостаток этого невероятного пакета — отсутствие необходимого элемента питания. Батарею Redlithium необходимо приобретать отдельно, так как этот M12 продается как простой инструмент. Также доступен полный комплект, который включает аккумулятор Milwaukee, зарядное устройство и жала паяльника. Однако полный комплект намного дороже.

Тем не менее, Милуоки — американский производитель инструментов, которому доверяют. M12 также оказался первым паяльником с питанием от аккумулятора. Быстрое время нагрева утюга и высокие максимальные температуры вытеснили большую часть конкурентов из воды. Если вы время от времени паяете, вам понравится непревзойденная свобода, которую предоставляет этот революционный беспроводной паяльник.

  • Нагревается за 18 секунд
  • Нагревается до 750 градусов по Фаренгейту
  • Индикаторы наконечников
  • Поворотная головка
  • Замена наконечников без инструментов
  • Питание от красной литиевой батареи (продается отдельно)
  • 45 минут на одной зарядке

Weller BL60MP — еще один аккумуляторный паяльник.Это устройство имеет простой и легкий корпус, который удобно помещается в ладони. Несмотря на небольшие размеры, он нагревается до внушительных 950 градусов.

Некоторые соединения закрыты. Его температура тоже быстро растет. Он может достигать 536 градусов всего за 35 секунд. Он также может поддерживать эту температуру до 45 минут. Нам нравится, что Weller поставляется с мощной литий-ионной батареей, а также прочной зарядной станцией. Мы также рассматриваем светодиодную подсветку утюга как важное улучшение безопасности, так как она обеспечивает впечатляющее освещение рабочего места.

И покупатели, и производитель довольны этим впечатляющим железом. На утюг Weller даже есть почти неслыханная 7-летняя гарантия. Утюг позволяет пользователям создавать до 100 стыков за одну зарядку. Он полностью портативный. Не говоря уже о том, что он достаточно мал, чтобы поместиться в узкие щели. Используйте этот утюг, чтобы нанести последний штрих на украшения или заделать незакрепленные электрические соединения. Больше мощности и точности вы не найдете больше нигде.

  • 45 минут непрерывного питания
  • Круглая формованная ручка для постоянного комфорта
  • Светодиодная подсветка
  • Достигает 950 градусов по Фаренгейту
  • Нагревается за 35 секунд
  • Нет встроенного контроля температуры
  • В комплект входит только один конический наконечник BL10

Аккумуляторный паяльник Tooluxe 40420L — это недорогое устройство, не требующее подключения к электросети.Он имеет стандартный дизайн в форме карандаша с текстурированной ручкой.

Резиновое покрытие не дает ему выскользнуть из рук. Это портативное устройство может разогнаться до 1050 градусов по Фаренгейту всего за 7 секунд. Несмотря на впечатляющие характеристики, он стоит в несколько раз дешевле аналогичных паяльников. Таким образом, это отличный вариант для пользователей, которые хотят быстро исправить ситуацию, не копаясь в своих кошельках.

  • Нагревается до 1050 градусов всего за 7 секунд
  • Классный дизайн и защитный колпачок
  • Литая рукоятка
  • Светодиодная подсветка
  • Для питания требуются четыре батарейки AA
  • Батареи сложно установить
  • Нет контроля температуры

Если вы ищете качественный портативный утюг, обратите внимание на полный набор для пайки Lexivon.В этой мощной коробке находится мощный самовоспламеняющийся паяльник, а также несколько аксессуаров профессионального уровня.

Утюг может похвастаться мощностью 125 Вт, достигающей более 2000 градусов по Фаренгейту. Заправляемый топливный бак утюга изготовлен из высококачественного герметичного металла. Утюг и 13 других аксессуаров аккуратно упакованы в жесткий футляр для переноски.

Покупателям нравится, что паяльник Lexivon может вмещать топливо до 75 минут непрерывной пайки. Они также, кажется, довольны обширным набором аксессуаров Lexivon, который включает несколько специальных наконечников, защитный колпачок, губку, гаечные ключи, припой и олово.Большинство потребителей также согласны с тем, что фонарик Lexivon способен достигать очень высоких температур. Легко читаемые инструкции и качественные аксессуары упрощают работу. Более того, бутановое топливо предоставляет пользователям большую свободу. Поскольку устройство можно использовать как с наконечниками, так и без них, вы можете использовать его для приготовления прекрасного крем-брюле, а также для удивительных электрических работ.

  • Пламя достигает 2400 градусов
  • Достигает более 1000 градусов с наконечником
  • Включает шесть специальных наконечников
  • Включает припой, губку и олово
  • Защитная крышка и чехол с установленной вставкой
  • Большой топливный бак
  • Спусковой крючок трудно маневрировать

Руководство по покупке — что искать в портативном паяльнике

Многие люди скептически относятся к портативным паяльникам. Тем не менее, большинство этих устройств обладают достаточной мощностью без розетки. В этом разделе мы обсудим, на какие функции следует обращать внимание при покупке беспроводной модели.

Источник питания

Аккумуляторные паяльники зависят от батарей (одноразовых или перезаряжаемых) или бутана. Как узнать, какой топливный пакет вам подходит?

Одноразовые батареи

Одноразовые батареи требуют регулярной замены. Многие беспроводные утюги используют комплект из четырех батареек AA.Один комплект батарей может обеспечить непрерывную пайку только на час или два. Хотя одноразовые батареи могут доставлять немало неудобств, они также позволяют пользователям завершить пайку с минимальными перерывами.

Перезаряжаемые батареи

Перезаряжаемые батареи избавят вас от необходимости искать электрическую розетку. Литий-ионные батареи, как правило, предлагают длительные циклы питания с ограниченной мощностью. К счастью, эти батареи можно заряжать после каждого сеанса. Таким образом, вам не придется беспокоиться о запасах расходных материалов.Помогает, если в утюге есть индикатор уровня мощности.

Бутан

Бутан — доступный источник топлива. Если вы выберете паяльник на бутане, будьте готовы к воздействию горячего пламени и свободно летящих искр. Более того, убедитесь, что в утюге есть топливный бак большой емкости. В противном случае вы потратите половину сеанса пайки на заправку.

Температура

Большинство припоев имеет точку плавления чуть ниже 400 градусов. Паяльник должен быть еще горячее, если вы хотите, чтобы он производил стыки в разумные сроки.Паяльники с регулируемыми шкалами температуры предлагают пользователям максимальный контроль над их производительностью.

Время работы

Хотя беспроводные утюги чрезвычайно универсальны, они также могут похвастаться ограниченным сроком службы. Убедитесь, что ваш утюг способен выполнять длительные и утомительные задачи.

Ergonomics

И проводные, и портативные утюги должны иметь удобные нескользящие ручки и спусковые крючки. Правильный захват может предотвратить неприятные происшествия. Убедитесь, что вы можете выполнять большинство маневров одной рукой.

Принадлежности

Убедитесь, что в вашем утюге есть качественные наконечники. Жала паяльника бывают разных форм и размеров. Некоторые паяльники поставляются с наборами, в которые входят сменные жала и инструменты для снятия паяльного жала.

Имейте в виду, что для большинства аккумуляторных паяльников требуется топливо. Убедитесь, что вам удобно запасаться батареями AA или бутаном. Единственное исключение из этого правила — перезаряжаемые утюги, в состав которых входит литий-ионный аккумулятор. Наконец, имейте в виду, что продукты, рекламируемые как простые инструменты, не поставляются с батареей.

Многие утюги также оснащены удобными элементами, такими как светодиодные фонари и приспособления для снятия наконечников без инструментов. Такие элементы могут существенно повлиять на качество пайки. Всегда следите за небольшими улучшениями, которые имеют большое значение. Иногда эти элементы — единственное, что отличает паяльник от конкурентов.

FAQ Аккумуляторные паяльники

Какой аккумуляторный паяльник самый лучший?

Аккумуляторные паяльники быстры в использовании, удобны, стильны и стоят примерно как паяльник приличного качества.Существуют сотни электрических и газовых аккумуляторных паяльников. У самых уважаемых производителей есть линейки аккумуляторных паяльников — вспомните Weller (BL60MP), Milwaukee Electric Tools (M12), Levixon, Hakko (FX-901 / P)

На что следует обратить внимание при выборе аккумуляторного паяльника:

  • Источник питания. Аккумуляторные паяльники в основном работают от батарей или бутана. Лучшей альтернативой является устройство с литий-ионным аккумулятором, потому что топливо дороже;
  • Время работы. Второй по значимости фактор, который вы думаете, — это общий период работы утюга. Большинство современных беспроводных утюгов обеспечивают время работы около 40 минут. Тем не менее, мощные (бутановые) компьютеры также могут иметь более продолжительное время работы;
  • Принадлежности. Беспроводные утюги часто поставляются с несколькими насадками. Светодиодная подсветка для лучшего считывания в темных областях — один из самых важных аксессуаров, с которыми они идут;
Как пользоваться аккумуляторным паяльником?

При нехватке электроэнергии для использования обычного утюга требуются аккумуляторные паяльники.Эти удобные методы используются не только для ремонта электрооборудования и изготовления печатных плат, но и для создания ювелирных изделий и художественного дизайна. Рабочая температура этих утюгов явно не регулируется; изменяя поток газа, газовые утюги могут изменять настройки мощности.

Газовые утюги могут иметь сменные наконечники для таких применений, как усадка термоусадочных трубок, миниатюрные паяльные лампы с опцией горячего пламени, горячий нож для резки пластика и крошечные нагнетатели горячего воздуха.

Но, несмотря на все плюсы аккумуляторных паяльников, эти устройства можно использовать только как вспомогательный инструмент для любителей и домашних мастеров. Эти маломощные утюги в основном используются в ювелирной промышленности, стоматологии и других нишах, где требуется портативность и точная пайка. Также такие утюги можно рекомендовать для пайки проводов в автомобилях.

Паяльники на батарейках хороши?

Аккумуляторный паяльник премиум-класса может стать идеальным решением, когда ваш паяльный проект требует маневренности.Все электрические модели питаются от батарей (обычно литий-ионных), тогда как модели на топливной основе сжигают бутан, чтобы произвести достаточно тепла для постоянной температуры плавления.

Почему вам следует инвестировать в паяльники с батарейным питанием:

  • Его также можно найти в автомобилях без источника питания или на предприятиях, где трудно использовать газовые устройства;
  • Портативный и легкий;
  • Паять можно в любое время несколькими недорогими батарейками AA.Вы все еще можете использовать аккумуляторные батареи, потому что они экономичны;
  • Светодиод на передней панели позволяет ярко осветить любой проект;
  • Может достигать температуры плавления до 600-700F за несколько секунд. При установке новых батарей вы сразу же приступите к работе;
  • Это надежно удерживать, потому что переключатель защищен крышкой;

В случае с беспроводным утюгом, приводимым в действие батареями, проблема заключается в энергии и тепле. С некоторыми моделями, работающими всего несколько минут, батареи скоро разрядятся.Для сравнения, железо редко нагревается так сильно, как вы что-нибудь подключаете. Поэтому такие устройства можно рекомендовать для простых мобильных проектов.

Бутановые паяльники хороши?

Мощность для плавления припоя падает от горения бутанового газа, в то время как для пайки применяется компактный бутановый утюг. Утюги, работающие на бутане, компактны и могут быть доставлены и использованы в местах, где нет энергии. Их часто легко заправлять, а отдельные диапазоны нагрева или хорды не имеют никаких ограничений.Паяльники на бутане обладают рядом других преимуществ:

  • Множество источников энергии / мощности . Перезаправляемые газовые баллоны с бутаном (или аккумуляторные батареи) можно использовать в качестве источника питания для нагрева наконечника. Легкий бутановый паяльник. Регулируя поток газа, можно регулировать температуру наконечника;
  • Универсальность. Многие обычные утюги, приводимые в движение бутаном, часто имеют такие особенности модификации, которые позволяют устанавливать паяльник с различными формами, формами и размерами жала.Также могут быть выполнены различные шаги и различные задачи могут быть решены с помощью стандартного паяльника;
  • Хорошо для новичков . Есть несколько ситуаций, когда след кабеля питания не подходит для данного сценария. Утюг, работающий на бутане, имеет быстрый доступ и может проникать в самые сложные и труднодоступные места. Они также работают в местах, где (постоянное или временное) электричество недоступно;
  • Топливо бутан довольно дешевое . Заправка припоя бутаном очень рентабельна.Бутан — это очень дешевый и легкодоступный газ, который также можно получить с хорошей экономией, если вы позвоните надежным продавцам, чтобы купить паяльник;
  • Быстрый нагрев . Поскольку используются ионы, работающие на бутане, фаза пайки завершается за меньшее время. Для экстренной подачи энергии обеспечивает быстрое сгорание газа, и утюгу, работающему на бутане, не требуется более 10 секунд для подготовки к пайке;

Большинство специализированных (и дорогих) утюгов, работающих на бутане, часто имеют дополнительные функции, такие как защелкивающиеся наконечники, подставки, губка для очистки и многое другое.Чтобы сделать безопасный и надежный заказ, позвоните проверенному продавцу, если захотите приобрести сварочный утюг.

Как правильно паять?

Чтобы использовать аккумуляторный паяльник, выполните следующие действия:

  • Нагрейте насадку в течение нескольких секунд с помощью наконечника паяльника, затем добавьте припой. Нагревать должен наконечник, а не паяльная паста;
  • Держите паяльник у основания ручки как ручку;
  • Для создания хорошего паяного соединения обе свариваемые части должны быть горячими;

Новые жала паяльника имеют уникальное покрытие, которое имеет преимущество, поскольку они устойчивы к окислению.Этот слой покрытия является причиной того, что вы никогда не сможете отпилить или отшлифовать наконечник, чтобы очистить его, потому что наконечник очень скоро изнашивается.

На какую температуру следует установить аккумуляторный паяльник?

Планирование перед пайкой устранит ошибки, которые потенциально могут стать угрозой для здоровья. Поэтому необходимо посоветовать правильно выбрать температуру пайки и выбрать паяльник.

Температура плавления припоя во многом зависит от состава сплава.Около 355–375F свинцовые солдаты обычно тают. Существует также точная температура плавления некоторых «эвтектических» сплавов. Однако с 2006 года использование припоев на основе свинца было повсеместно запрещено в коммерческом секторе, потому что свинец вреден, накапливается в организме в течение длительного периода и удаляется очень медленно.

Бессвинцовые сплавы имеют более высокую температуру плавления. Однако большинство бессвинцовых припоев имеют недостаток плавления только 420F и выше. Это говорит о том, что паяльник должен выделять гораздо больше тепла.И чем горячее кончик утюга, тем больше вероятность обжечься, если не соблюдать осторожность. Для сравнения: если вы слишком долго удерживаете наконечник утюга в одном положении, вы будете перегревать компоненты еще быстрее.

Большинство производителей предоставляют максимальный температурный диапазон, которого могут достичь их аккумуляторные паяльники. Например, Weller Pyropen WP 60 имеет диапазон температур от 930 до 2370F. В то время как утюг Weller WHS MC имеет ограниченный диапазон температур от 210 до 750F.

Видеоурок: Hakko FX-901

Заключительные мысли

Мы надеемся, что вам понравился наш взгляд на пятерку лучших портативных паяльников.Эти невероятные инструменты упрощают выполнение пайки в труднодоступных и удаленных местах. Перезаряжаемые батареи и большие топливные баки подняли эти устройства на новый уровень, позволяя им противостоять своим сетевым сверстникам. Используйте наше руководство по покупке, чтобы добавить переносную деталь в домашнюю установку для пайки.

Топ 5 лучших паяльников для витражей [Обзор 2020]

28,79% пользователей выбрали Hakko FX601-02, 60,61% выбрали Weller SP40NKUS, 1,52% выбрали TasiHome 110, 3.03% выбрали BAYKA и 6,06% выбрали Choice. Каждый месяц мы анализируем ваши ответы и меняем наш рейтинг.

Многие люди не осознают, что швы витражей на самом деле сделаны из припоя. Художники используют медную фольгу, свинец и флюс для создания замысловатых, привлекательных стеклянных конструкций. Паяльник — это инструмент, который стягивает все эти элементы вместе. Правильно сделанный паяльник должен уметь превращать твердый припой в расплавленную жидкость. Для достижения наилучших результатов утюг должен поддерживать стабильную и высокую температуру.Более того, утюг должен быть удобным в обращении. Паять витражи непросто! Правильный паяльник может сделать эту работу проще и приятнее. Мы обыскали рынок в поисках лучших паяльников для изготовления витражей. В разделе ниже вы найдете нашу пятерку лучших и несколько важных советов по покупке.

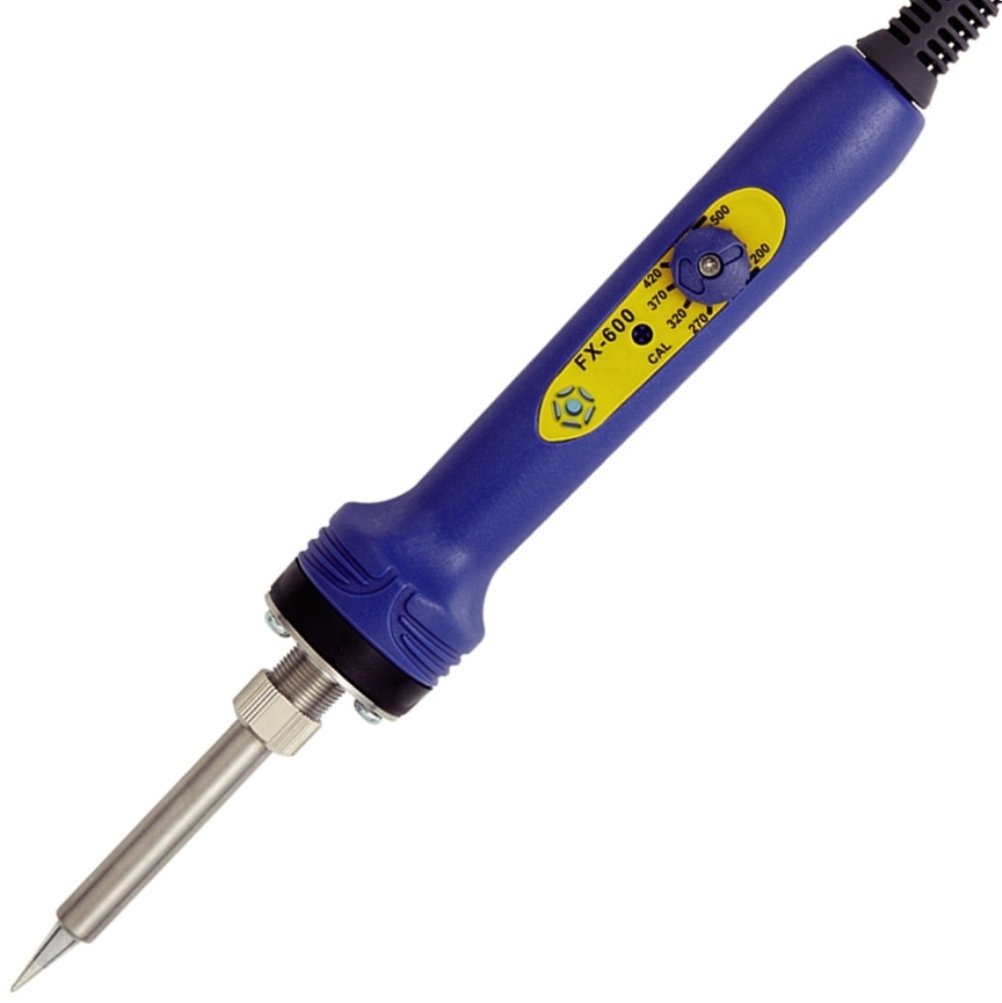

Hakko FX601-02 быстро нагревается и поддерживает постоянную температуру. Легкий корпус Hakko делает его удобным выбором для расширенных приложений.Нагревательный элемент устройства мощностью 67 Вт обеспечивает точное и безжалостное нагревание.

Изготовлен из прочных керамических элементов. Встроенный циферблат позволяет пользователям регулировать температуру в любое время. Яркая контрольная лампочка сообщает пользователям, когда она включена и готова. Наконец, устойчивый к деформации шнур предотвращает расшатывание утюга во время сложных маневров.

На такую ​​модель, как Hakko, стоит потратить немного больше. Специалисты по витражу сошлись во мнении, что этот утюг Hakko заслуживает всяческих похвал.Он оснащен длинной эргономичной ручкой для более удобной пайки. Элементы управления легкодоступны и предлагают точные настройки температуры. Устройство быстро включается и поддерживает свою температуру.

Единственным недостатком этой модели является нагрев ручки. Тем не менее, мы уверены, что резиновая рукоятка решит эту проблему. Мы готовы не обращать внимания на эту незначительную проблему. В конце концов, это один из немногих утюгов, который может поддерживать температуру вместе с влажной губкой.Более того, у него невероятный охват и эргономичный корпус.

  • Контроллер температуры с обратной связью с регуляторами
  • Поверните циферблат для легкой регулировки мощности
  • Эргономичная ручка для ручки
  • Деформационный шнур
  • Легкий

Weller SP40NKUS — недорогой утюг, который идеально подходит для витражей. Weller выступает из треугольного корпуса. Эта форма упрощает захват устройства и управление им во время продолжительных рабочих сеансов.

Корпус также служит отличной основой для трех светодиодных фонарей утюга. Weller SP40NKUS быстро нагревается и поддерживает температуру выше 900 градусов.

Округлые ребристые ручки обеспечивают непревзойденный комфорт и гибкость. Вы можете легко поворачивать устройство в руках для облегчения доступа к углам и щелям. Корпус устройства и светодиоды термостойкие. Таким образом, они прослужат всю жизнь. Наконечники подвержены износу. Однако в комплекте идет набор надежных замен.Наконечники можно заменить, когда придет время установить замену.

Утюг Weller весит всего 6,9 унции. Его длина составляет 9 1/10 дюйма, а ширина — 1 1/2 дюйма. Черно-красный корпус утюга придает ему чистый и привлекательный внешний вид. Утюг достигает своей целевой температуры в течение нескольких минут. Не говоря уже о том, что он поддерживает постоянно высокую температуру. К сожалению, на нем нет шкалы температуры. Продукт действительно поставляется с 6-миллиметровым наконечником, подставкой для утюга, припоем и катушкой с припоем.Он также поставляется со сменными наконечниками 3,2 мм и 0,8 мм.

Не позволяйте, чтобы ограниченная мощность этого утюга мешала вам раскрыть его потенциал. Он поставляется с 5-футовым шнуром питания и почти десятилетней гарантией. Weller — один из ведущих производителей паяльников в стране. Они производят утюги и другую паяльную продукцию с 1945 года.

  • Три светодиодных лампы для освещения рабочего места
  • Поставляется с набором запасных наконечников
  • Включает дополнительный провод и припой
  • Литой, ребристый захват
  • Мощность 40 Вт
  • Легкий
  • Гарантия 7 лет
  • Короткий шнур
  • Температура не меняется

Паяльник TasiHome обеспечивает надежную и стабильную мощность пайки 60 Вт.Это устройство имеет прозрачный синий корпус, антистатический шнур и зажим. Он также поставляется с набором из трех уникальных паяльных жалах для более точного нанесения витражей.

Дополнительные советы можно приобрести в Интернете. Наконечники легко снимаются и заменяются.

Нам нравится, что утюг TasiHome дает пользователям полный контроль над его выходной температурой. Он может похвастаться встроенным циферблатом, который управляет системой обогрева по петле. Таким образом, настройки отклоняются только на градус или два от зарегистрированных.Это устройство нагревается за несколько минут. Более того, он поддерживает температуру в течение длительного времени. Вы можете легко выполнить длительную пайку нержавеющей стали без необходимости справляться с колебаниями температуры. Красный индикатор питания показывает, когда устройство готово к работе.

Это прочный утюг, который поможет вам в широком спектре применений. Утюг предлагает достаточно тепла для равномерного витражного шва. Это также отличный инструмент для пайки небольшой электроники и ювелирных изделий.Производитель гарантирует использование утюга TasiHome в течение длительного времени, предлагая гарантированный возврат средств при каждой покупке.

  • 60-ваттный нагревательный элемент
  • Встроенный регулятор температуры
  • Температурное отклонение всего 2 градуса
  • Регулируемая температура
  • Поставляется с тремя паяльниками
  • Красный индикатор питания
  • Антистатический шнур питания с зажимом
  • Плавление точка ниже 842 градусов
  • Дополнительные наконечники продаются отдельно
  • Без переключателя

Паяльник Bayka предлагает полноценный ЖК-дисплей температуры вместе с мощным нагревательным элементом.Bayka — это традиционный утюг с эргономичной ручкой и длинным тонким корпусом. Он имеет регулируемую температуру от 482 до 986 ​​градусов по Фаренгейту.

Нам нравится, что это устройство имеет кнопочный переключатель включения / выключения, а также девять предустановленных температур. Максимальная температура (896 градусов) достигается за 30 секунд. Пользователи могут изменять настройки на 1 градус с помощью встроенных кнопок плюс и минус. ЖК-экран показывает точные показания температуры.

Утюг Bayka имеет корпус из негорючего нейлона, металлический утюг и керамический нагреватель.Он также может похвастаться функцией автоматического перехода в спящий режим, которая предотвращает его перегрев. Изделие поставляется с набором из пяти отдельных паяльных жал и металлической подставкой для пайки. На каждый утюг распространяется политика щедрой замены, 2-летняя гарантия на продукт и пожизненная поддержка клиентов.

Мы рекомендуем этот утюг для всего, от изделий из стекла до небольшого ремонта электроники. Байка позволяет легко переключаться между разными температурами и типами припоя. Наша единственная жалоба — очень жесткий шнур питания.Таким образом, сложно выполнять маневры одной рукой. Рекомендуем соединить его с качественным удлинителем. Эта простая поправка даст вам большую гибкость и свободу.

  • Выключатель
  • Автоматический переход в спящий режим
  • ЖК-дисплей для установки температуры
  • Поставляется с пятью предварительно лужеными наконечниками
  • Девять предустановленных температурных настроек
  • Диапазон температур от o до 896 градусов
  • Термостойкий корпус из металл и огнестойкий нейлон
  • Керамический обогреватель
  • 30-дневный возврат и замена
  • Всего две кнопки управления для всех настроек

Утюг Choice — это рабочая лошадка, которая идеально подходит для расширенных проектов витражей.Этот инструмент имеет прочный алюминиевый корпус с резиновой ручкой и удлиненным шнуром питания. Он предлагает 100 Вт, 120 В и более 1000 градусов мощности.

Хотя утюг Choice не имеет шкалы температуры, он совместим с большинством дополнительных опций.

Этот утюг является фаворитом художников-витражей и других любителей. Легкий корпус и ручка в форме ручки облегчают работу в течение длительного времени. Устройство поставляется со стандартным зубилом. Замену найти сложно.Однако высокоточные и высокоточные наконечники отлично работают вместе с медной фольгой.

Утюг Choice имеет длину 10 1/2 дюйма и диаметр 1 дюйм. К сожалению, на корпусе нет индикатора питания. Тем не менее, вы можете рассчитывать на то, что Choice быстро нагреется и сохранит свою температуру. Мы рекомендуем соединить его с термостатом хорошего качества и термостойким удлинителем.

  • Мощность 120 В (100 Вт)
  • Наконечник долота 1/4 дюйма
  • Температурный предел 1000 градусов
  • Изготовлен из алюминия
  • Легкий (4.800 г пропаянные швы. Мы спросили нескольких специалистов по витражу, что они ищут в паяльнике. Затем мы отточили элементы, которые определили их лучший выбор.

    Вт

    Каждый паяльник имеет заданную мощность.Паяльник из нержавеющей стали может иметь мощность от 40 до 200 Вт. Маловаттные утюги обладают меньшей мощностью. Они больше подходят для легких применений. Паяльники с высокой мощностью обеспечивают более стабильную и интенсивную мощность.

    Контроль температуры

    Традиционный припой для витражей плавится при температуре от 360 до 370 градусов по Фаренгейту. С учетом сказанного, температура имеет тенденцию колебаться во время пайки.

    Лучше всего выбрать паяльник средней и большой мощности со встроенным регулятором температуры.Паяльники с замкнутым контуром регулируют температуру на протяжении всего процесса пайки. Эти системы обычно сочетаются с регулятором температуры, например аналоговым или цифровым регулятором температуры. Убедитесь, что настройки вашего утюга находятся в пределах нескольких градусов точности.

    Нагревательный элемент

    Большинство паяльников оснащены металлическими или керамическими нагревательными элементами. По большей части керамические элементы нагреваются быстрее и поддерживают более стабильную температуру. Тем не менее, элементы из металлической проволоки лучше подходят для более длительных и сложных приложений.

    Эргономика

    Паяльники для цветных стекол должны иметь легкий корпус с противоскользящими захватами. Пайка витражей — занятие долгое и утомительное. Простая закругленная ручка может утомлять. Мы предпочитаем использовать паяльник карандашного типа с эргономичным резиновым покрытием. Помогает, если ручка имеет корпус, который удерживает кончик в воздухе. В противном случае вам понадобится подставка для паяльника.

    Наконечники и дополнительные принадлежности

    Большинство людей используют простую стамеску при пайке швов из нержавеющей стали.Поищите паяльник с несколькими универсальными заменами. Убедитесь, что наконечники легко снимаются. Более того, еще раз проверьте, легко ли доступны заменяемые детали.

    Вам также понадобятся некоторые аксессуары, прежде чем вы сможете приступить к пайке. Некоторые утюги поставляются с губками для очистки, латунными спиралями, припоем и подставками. Стоит найти пакет, включающий все самое необходимое.

    Видеоурок: Выбор паяльника для витражей

    FAQ: Паяльники для витражей

    Можно ли использовать любой паяльник для витражей?

    Вы не хотите использовать старый паяльник для витражей.Витраж требует повышенной точности. Для большинства небольших проектов витражей подойдет паяльник с надежным керамическим нагревательным элементом. Керамические паяльники быстро нагреваются и поддерживают заданную температуру в течение длительного времени. Электропаяльные паяльники используются только для промышленных проектов.

    Выбирайте паяльник с регулируемым температурным диапазоном. Точный встроенный регулятор температуры позволяет безопасно переключаться между витражами на основе медной фольги и свинца.Более того, убедитесь, что ваш утюг имеет эргономичную рукоятку, позволяющую удобно использовать его под любым углом.

    Какой припой используется для витражей?

    Не все припои подходят для витражей. Самым популярным и простым в работе припоем для витражных швов является припой 60-40, который содержит 60% олова и 40% свинца. Этот тип припоя идеально подходит для швов медной фольги и свинца. Вы также можете использовать припой 50-50, который состоит из 50% олова и 50% свинца. Припой 50-50 обычно используется для обработки Inox и швов ламп.Имейте в виду, что припой 50-50 дает менее выпуклый валик, чем припой 60-40. Поскольку припой 50-50 не течет так легко, как припой 60-40, это не лучший выбор для начинающих.

    Всегда выбирайте твердый припой для швов витражей. Кроме того, убедитесь, что ваш припой имеет диаметр от 0,062 до 0,125 дюйма. Катушки весом в один фунт идеально подходят для работы с витражами, так как ими легко манипулировать одной рукой.

    Как починить паяные витражи?

    Иногда бьется стекло.Когда это произойдет, вам нужно удалить существующую линию пайки и осколки битого стекла, чтобы освободить путь для деталей на замену. Во-первых, вам нужно отрезать и отшлифовать новое стекло, чтобы оно идеально подходило к поврежденному участку витража. Помните, что сменное стекло лучше сделать немного меньше пустоты, которую оно должно заполнить.

    Это можно сделать, положив кусок нового стекла на место, которое необходимо заменить. Используйте маркер с фетровым наконечником, чтобы создать трафарет осколка стекла на сменном стекле.Затем переместите обычный стеклорез по линиям, чтобы надрезать стекло. После того, как на стекле есть царапины, вы сможете оторвать запасную часть от стеклянной основы. При необходимости сделайте дополнительные пропилы. Затем еще раз проверьте заменяемую деталь, чтобы убедиться, что она подходит. Вы также можете использовать оригинальный стеклянный трафарет, если он у вас остался.

    После этого проведите паяльником по валику, окружающему разбитое стекло. Вам нужно будет удалить припой с обеих сторон витража.Как только большая часть припоя расплавится, используйте плоскогубцы (прерыватели), чтобы удалить оставшуюся фольгу и припой. Используйте стеклорез, чтобы надрезать оставшиеся осколки стекла. Затем используйте шаровой конец стеклореза, чтобы отломать кусочки. После того, как часть кусочков упала с витража. Используйте металлические плоскогубцы или кусачки, чтобы удалить оставшиеся осколки стекла.

    Затем подготовьте запасную деталь. Оберните край стакана фольгой. Проведите по нему руками, чтобы убедиться, что он на одном уровне с поверхностью стекла.Тщательно совместите заменяемую деталь с пустотой в оригинальном витражном стекле. Затем смажьте границу флюсом.

    Используйте свой паяльник и припой, чтобы заменить борт с одной стороны. Когда припой остынет, переверните его. Затем нанесите бусинку на противоположную сторону. Поздравляю! Вы успешно отремонтировали свой витраж! Вы все еще в замешательстве? Посмотрите это полезное видео с практическими рекомендациями.

    Если вы ищете быстрый выбор, обратите внимание на Hakko FX601-02. Этот впечатляющий паяльник может похвастаться мощным керамическим нагревателем и встроенным регулятором температуры, что делает его отличным выбором для витражей.

    Какая температура лучше всего подходит для пайки витражей?

    При пайке цветного стекла необходимо установить температуру утюга примерно на 700 градусов по Фаренгейту. Припой превращается в жидкость примерно при 700 градусах. Утюг должен постоянно поддерживать постоянную температуру. В противном случае могут появиться холодные пятна.

    Имейте в виду, что припой 60-40 плавится при несколько более низкой температуре, чем припой 50-50. Очень важно внимательно следить за температурой паяльника, так как превышение температуры может привести к разрушению стекла.

    Можно ли использовать канифольный припой для витражей?

    Никогда не используйте канифольный припой для витражей. Канифольный припой очень кислый. Держитесь подальше от этого грязного припоя. Вместо этого используйте твердый припой с пастообразным флюсом.

    Как удалить окисление с витража?

    Медная фольга и провода в витражах иногда окисляются. Вы можете удалить неприглядное окисление, используя простую смесь белого уксуса и соли. Вы также можете использовать порошковое средство для чистки серебра.Используйте чистую хлопчатобумажную ткань или нейлоновую щетку, чтобы нанести лак на окисленные линии.

    Осторожно потрите металлические швы тканью. Сделайте это с обеих сторон панели. Когда вы закончите, окуните кисть или тряпку в воду. Это разбавит чистящее средство, открывая участки, которые могут потребовать дополнительного внимания. Обновление витражных творений не займет много времени. Все, что вам нужно, это простые расходные материалы и смазка для локтей.

    Как прикрепить прыжковые кольца к витражу?

    Вы можете легко прикрепить переходные кольца к витражам.Во-первых, убедитесь, что ваша шапочка длиннее на вертикальных сторонах изделия. Делая это, вы создаете небольшие отверстия в верхних углах панелей. Покройте соединительные кольца тонким слоем припоя. Процесс называется лужением. Затем вставьте кольца в маленькие отверстия с каждой стороны панели. Покройте кольца и флюс. Затем поместите небольшую полоску припоя внутрь обоих переходных колец. Продолжайте наносить припой, пока отверстия не заполнятся. Мы рекомендуем использовать небольшие отходы припоя, а не плавить его прямо с катушки.

    Если пришедшая на ваш проект деталь не имеет отверстий, вам придется припаять подковообразные кольца к внешней стороне рамки. Вы можете сделать самодельные прыгуны для прыжков или купить изготовленные прыгающие кольца или вешалки.

    Последние мысли

    Вот и вы! Теперь вы готовы покупать лучший паяльник для цветного стекла. На рынке есть множество замечательных инструментов. Воспользуйтесь нашим руководством по покупке, чтобы сделать покупку максимально выгодной! Хорошо сделанный паяльник обеспечит вам годы качественной пайки.Подумайте обо всех витражах, которые вы можете изготовить с помощью проверенного утюга и достаточного количества цветного стекла!

    У вас есть любимый паяльник для витражей? Дайте нам знать в разделе комментариев ниже!

    Как найти лучший паяльник для пайки электроники и печатных плат?

    Одна из самых частых дискуссий среди людей, которые занимаются пайкой в ​​электронике, — это , как выбрать паяльник, который идеально подходит для приложений электроники и печатных плат .

    Причина их беспокойства заключается в том, что большинство паяльных работ в электронике состоит из соединения небольших деталей, и ожидается, что пайка будет выполнена с высокой точностью.

    Перегретая припайка компонента может испортить всю ситуацию.

    Проекты по пайке электроники также могут быть хобби-проектами DIY, которые выполняются студентами и техническими специалистами. а это требует хорошего набора для пайки для проектов электроники. Это означает, что паяльник должен быть действительно качественным, поскольку с ним не работают специалисты.

    Вышеуказанные факторы усложняют выбор лучшего паяльника для электроники. Они также поднимают другие вопросы, например, какая мощность требуется и какие функции должен иметь паяльник при использовании в электронных работах.

    В этой статье мы постарались ответить на большинство вышеперечисленных вопросов.

    Начнем с самих приложений электроники, которые связаны с интенсивным использованием пайки.

    Когда мы говорим об электронных приложениях, они охватывают широкий спектр устройств, таких как радио, телевизоры, печатные платы и многие другие.

    Например, давайте рассмотрим ситуацию в реальном времени, когда студент собирает радиоприемник, используя схему сборки, предоставленную ему как часть его задания курса. Теперь паяльник для него ОБЯЗАТЕЛЬНЫЙ инструмент, потому что ему нужно установить различные электронные компоненты на печатную плату и припаять их с помощью паяльника и свинца с помощью флюса.

    Ему может понадобиться припаять диоды, резисторы, микросхемы, конденсаторы и небольшие провода.

    Здесь важно отметить небольшую ошибку при пайке этих компонентов, которая может привести к повреждению припаиваемого компонента, а также к дорожке печатной платы, что является более серьезным по своей природе.Конечно, хорошая пайка достигается умением и опытом с помощью ПРАВИЛЬНОГО паяльного инструмента.

    С учетом вышеупомянутой чувствительности, связанной с пайкой электронных компонентов, становится критически важным рассмотреть различные аспекты перед выбором подходящего паяльника для электронных устройств.

    На что обращать внимание при выборе паяльника для электроники

    Мощность

    Для электроники мы рекомендуем выбирать паяльник мощностью от 15 до 40 Вт.Фактически, вы можете выбрать паяльную станцию ​​на 40 Вт, такую ​​как Weller WLC100, и использовать ее функцию контроля температуры, которая позволяет вам переключаться между диапазоном мощности (от 5 Вт до 40 Вт).

    Легкий карандаш для припоя

    Поскольку проекты в области электроники часто связаны с работой с хрупкими компонентами, ищите тонкий и легкий паяльник, обеспечивающий удобный захват.

    Поддержка нескольких наконечников для пайки

    Размер наконечника припоя играет важную роль в отводе нужного количества тепла к паяемому компоненту.Поэтому обратите внимание на паяльник, в котором предусмотрена возможность замены наконечников припоя в соответствии с вашими потребностями.

    5 лучших паяльников для проектов электроники и пайки печатных плат

    Чтобы помочь вам найти лучший паяльник для вашей работы с электроникой, мы вручную выбрали 5 таких паяльников, которые идеально подходят для пайки электронных устройств и печатных плат.

Похожие записи

05.09.2023 0

Coocox: CooCox. Текущее состояние дел. / CoIDE / Pluslab

05.09.2023 0

Приборы для измерения давления жидкости: Манометр — из чего состоит? Виды и типы

05.09.2023 0

Регулируемая индуктивность: Регулируемая катушка индуктивности на кольцевом сердечнике

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
