Паяльник из китая с регулировкой температуры. Паяльник с регулировкой температуры: обзор моделей и особенности выбора

Как выбрать паяльник с регулировкой температуры. Какие модели паяльников с терморегулятором представлены на рынке. На что обратить внимание при покупке паяльника с регулировкой температуры. Какие преимущества дает регулировка температуры в паяльнике.

Особенности паяльников с регулировкой температуры

Паяльники с регулировкой температуры имеют ряд преимуществ по сравнению с обычными моделями:

• Возможность точно настроить температуру жала под конкретную задачу
• Защита от перегрева компонентов при пайке
• Более длительный срок службы жала за счет работы на оптимальной температуре
• Возможность работы с разными типами припоя
• Повышение качества и надежности паяных соединений

Однако такие паяльники имеют и некоторые недостатки — они дороже обычных моделей и сложнее в обслуживании. При выборе важно обращать внимание на следующие характеристики:

Диапазон регулировки температуры

У большинства моделей он составляет 200-450°C. Чем шире диапазон, тем универсальнее инструмент. Для пайки SMD-компонентов достаточно 300-350°C, для свинцовых припоев — 300-400°C.

Мощность

Для бытового применения достаточно 40-60 Вт. Более мощные модели быстрее нагреваются и меньше остывают при пайке массивных деталей.

Тип нагревательного элемента

Керамические нагреватели считаются более долговечными и обеспечивают более точный контроль температуры по сравнению с нихромовыми.

Популярные модели паяльников с регулировкой температуры

Рассмотрим несколько распространенных моделей паяльников с терморегулятором:

YIHUA 928D-II

Паяльник мощностью 65 Вт с керамическим нагревателем. Особенности:

• Диапазон регулировки 90-480°C
• ЖК-дисплей для отображения температуры
• Функция сна при простое 15 минут
• Встроенная подсветка рабочей зоны

Цена данной модели составляет около 2000-2500 рублей. Это хороший выбор для радиолюбителей и небольших ремонтных мастерских.

CXG 936d

Бюджетный паяльник мощностью 60 Вт. Основные характеристики:

• Регулировка температуры 220-480°C
• Керамический нагреватель
• Сменные жала стандарта 900M
• Длина шнура 140 см

Стоимость около 1000-1500 рублей. Подходит для домашнего использования и мелкого ремонта электроники.

На что обратить внимание при выборе паяльника с регулировкой температуры

При покупке паяльника с терморегулятором рекомендуется учитывать следующие моменты:

• Точность поддержания температуры (±5-10°C)
• Время нагрева до рабочей температуры
• Возможность калибровки температуры
• Наличие сменных жал разных форм
• Эргономика рукоятки
• Длина и гибкость шнура питания
• Наличие подставки в комплекте

Важно также учитывать свои потребности — для редкого использования дома подойдет недорогая модель без лишних функций. Для профессиональной работы лучше выбрать более продвинутый паяльник с точным контролем температуры.

Преимущества регулировки температуры в паяльнике

Возможность настройки температуры жала дает ряд преимуществ при пайке:

• Защита чувствительных компонентов от перегрева
• Возможность работы с разными типами припоя
• Повышение качества паяных соединений
• Увеличение срока службы жала паяльника
• Экономия электроэнергии

При этом важно правильно подбирать температуру под конкретную задачу. Для большинства работ оптимальна температура 300-350°C. Для пайки крупных деталей может потребоваться до 400°C.

Особенности использования паяльника с регулировкой температуры

При работе с паяльником, оснащенным терморегулятором, следует учитывать некоторые нюансы:

• Необходимо дать паяльнику прогреться до заданной температуры перед началом работы
• Рекомендуется начинать с минимальной температуры, постепенно повышая ее при необходимости
• После работы паяльник нужно оставлять включенным на 1-2 минуты для очистки жала от остатков флюса
• Важно периодически проверять калибровку температуры

При соблюдении этих правил паяльник с регулировкой температуры прослужит долго и обеспечит высокое качество паяных соединений.

Как правильно настроить температуру паяльника

Правильная настройка температуры паяльника очень важна для качественной пайки. Рекомендуется придерживаться следующего алгоритма:

1. Установить минимальную температуру из рабочего диапазона (обычно 300°C)
2. Попробовать расплавить припой на жале паяльника
3. Если припой не плавится, повысить температуру на 10-20°C
4. Повторять, пока припой не начнет плавиться и растекаться
5. Добавить еще 20-30°C для обеспечения запаса по температуре

Оптимальная температура зависит от типа припоя, размера деталей и других факторов. Для большинства задач подходит диапазон 320-350°C.

Сравнение паяльников с регулировкой температуры и паяльных станций

Часто возникает вопрос — что лучше выбрать: паяльник с терморегулятором или паяльную станцию? У каждого варианта есть свои плюсы и минусы:

Паяльник с регулировкой температуры

Преимущества:

• Компактность и мобильность
• Низкая цена
• Простота использования

Недостатки:

• Меньшая точность поддержания температуры
• Отсутствие дополнительных функций

Паяльная станция

Преимущества:

• Высокая точность регулировки температуры
• Наличие дополнительных функций (термофен, вакуумный захват)
• Удобство длительной работы

Недостатки:

• Высокая цена
• Большие габариты
• Сложность в обслуживании

Для домашнего использования и мелкого ремонта вполне достаточно паяльника с регулировкой температуры. Паяльная станция больше подходит для профессиональной работы.

10 паяльников с регулировкой температуры и термостабилизацией с АлиЭкспресс / Подборки товаров с Aliexpress и не только / iXBT Live

В подборке представлено 10 моделей паяльников с АлиЭкспресс, которые будут интересны тем, кто занимается обслуживанием и мелким ремонтом различной электроники. Все представленные модели имеют возможность регулировки температуры и хорошее соотношение цены и качества. Кроме того, доставка осуществляется за счет продавца. Выбор за вами.



1. A-BF GS90D

Купить тут

Открывает список паяльник A-BF GS90D хорошего качества с жалом 900-й серии и мощностью 90 Вт. Оснащен керамическим нагревательным элементом, нагревается быстро. Имеет удобную ручку с прорезиненным покрытием. Температура регулируется в диапазоне от 80 до 480 градусов и осуществляется путем нажатия двух кнопок на корпусе. Заданная температура нагрева отображается на небольшом дисплее на ручке, что очень удобно. Еще одним плюсом модели является высокая энергоэффективность и минимальное потребление электроэнергии. Питается от электросети.

2. CXG 936d

Продают здесь

Этот паяльник оснащен керамическим нагревательным элементом со встроенной термопарой. Отличается хорошей надежностью и долговечностью. Мощность паяльника составляет 60 Вт. Размер: 22 x 2,3 см. Вес около 150 грамм. Длина кабеля 140 см, этого вполне достаточно для комфортной работы. В паяльнике используется популярный стандарт жал 900M, которые устанавливаются непосредственно на нагревательный элемент. Благодаря этому значительно сокращается время нагрева, а также минимизируются потери тепла. В паяльнике имеется удобная ручка, небольшой дисплей и две кнопки для установки температуры. Кнопки тугие, случайное нажатие маловероятно. В целом, хорошая модель, стоит своих денег.

3. JCD

Узнать цену

Неплохой паяльник для домашнего использования. Его мощностью составляет 80 Вт. Корпус из термостойкого пластика оборудован LCD-дисплеем и кнопками для уменьшения и увеличения температуры. Шаг 1 градус. Провод длинный (140 см), достаточно гибкий. Нагревательный элемент керамический. В работе используются жала серии 900М. При необходимости дополнительно можно заказать у продавца чехол для хранения, сменные насадки, а также удобную подставку. Питается паяльник напрямую от электросети.

4. ANENG SL102

Купить тут

Бюджетный вариант паяльника мощностью 60 Вт. Имеет хорошее соотношение цены и качества. Практичный и удобный в использовании, отлично подойдет для небольшого ремонта электроники. Нагревается и остывает быстро, имеет функцию памяти заданных значений температуры. В работе использует популярный стандарт жала 900М. Температура нагрева отображается на небольшом дисплее на корпусе. Рядом расположены кнопки для регулировки температуры. Питается от сети. В наборе можно дополнительно заказать: чехол, подставку, щипцы, губку, а также сменные жала.

5. HANDSKIT 927

Продают здесь

Хороший паяльник с кнопочным регулятором температуры и мощностью 100 или 200 Вт. Работает в температурном диапазоне 180⁰С – 480⁰С, все показания рабочей температуры отображаются на небольшом дисплее со встроенной подсветкой. Паяльник нагревается и остывает достаточно быстро, что является плюсом модели. Отлично подходит для ремонта как мелких деталей, так и пайки, например, провод к клеммам, разъемам и т.д. Имеет «спящий режим», который включается через 15 минут бездействия. Питается напрямую от электросети.

6. YIHUA 928D-II

Узнать цену

Качественный паяльник мощностью 65 Вт. Отлично подойдет для пайки в местах с недостаточным уровнем освещенности поскольку оснащен встроенной подсветкой рабочего места. Имеет керамический нагревательный элемент. Работает в диапазоне температур 90⁰С – 480⁰С. Для регулировки предусмотрены две кнопки на ручке. Шаг изменения температуры составляет 1°С. Паяльник стабильно держит заданную температуру, что важно для работы. Кроме того, оснащен небольшим дисплеем, на котором отображается рабочая температура нагрева. Поддерживает установку жала серии 900М. Имеет режим сна, который автоматический включается если паяльником не пользоваться в течение 15 минут. Чтобы перейти обратно в рабочий режим достаточно легко встряхнуть паяльник.

7. SQ001

Купить тут

Миниатюрный паяльник мощностью 65 Вт, который удобно использовать не только в бытовых, но и в полевых условиях поскольку он способен питаться даже от автомобильного аккумулятора. Нагрев до рабочей температуры осуществляется всего за 3-4 секунды. Стоит отметить, паяльник точно поддерживает температуру нагрева жала, что немаловажно. Есть возможность регулировки температуры с помощью кнопок на корпусе. Максимальная температура нагрева жала составляет 450 градусов. Кроме того, паяльник поддерживает функцию сна. Оснащен дисплеем с подсветкой, в меню можно найти множество настроек, разобраться с которыми не составит труда, поскольку есть пояснения.

8. SH72

Продают здесь

Хороший паяльник с удобной регулировкой температуры, сменным жалом, компактными габаритами (177 x 16 мм) и малым весом (28 грамм). Его мощность составляет 65 Вт c питанием от 12 до 24 В. На корпусе расположен регулятор температуры от 220-400 ℃. Жало качественное, выполнено по современным технологиям. Нагревательный элемент расположен в наконечнике жала. Нагревается и остывает достаточно быстро, стабильно держит заданную температуру. Для работы с данной моделью подходят такие виды жала: SH-B2, SHBC2, SH-C4, SH-D24, SH-I, SH-K, SH-KU. В целом, интересный вариант компактного паяльника по хорошей цене. Можно брать.

9. C60W CXG

Узнать цену

Хорошая модель паяльника мощностью 90 и 110 Вт от надежного производителя CXG. Нагрев жала до температуры 350 градусов осуществляется всего за 8 секунд. Температура нагрева отображается на небольшом дисплее на корпусе. Корпус выполнен из специального материала, который имеет хорошую устойчивость к высоким температурам. Есть функция сна с возможностью дополнительной настройки. В ассортименте представлены два вида паяльника с питанием от 110-ти и 220-ти Вольт.

10. ATTEN ST-2065D

Купить тут

Данная модель паяльника имеет керамический нагревательный элемент и мощность 65 Вт. Работает с температурой от 250⁰С до 480⁰С. Нагревается быстро. Размеры: 25 x 2 x 3 см. Паяльник оснащен небольшим дисплеем, индикатором рабочего состояния и кнопками для регулировки нагрева жала. Ручка теплоизолированная эргономичной формы. Есть режим сна, который автоматически включается через 10 минут бездействия паяльника, полное отключение инструмента осуществляется через 20 минут. Питается от электросети.

Новости

Публикации

В середине прошлого года был анонсирован WD Black SN750 SE, появившийся в продаже ближе к концу года. Название – знакомое: оригинальный Black SN750 был флагманским продуктом компании пару лет, да…

Не знаю, как вы, а я недавно узнал, что есть карты памяти, способные обеспечить скорость чтения/записи на уровне 400 MB/s. Мне кажется это весьма высокие скоростные показатели, и протестировать…

В 2021 году Midea порадовали нас отличным роботом за умеренные деньги. При стоимости чуть больше 20 тысяч Midea M7 Pro был укомплектован мотором в 4000 Па и вибромодулем, который качественно. ..

Сегодня расскажу о моём читателе, который водит индивидуальные экскурсии по Питеру и показывает интересные места, обычно недоступные для туристов. Как только я приехал в Санкт-Петербург, я…

В то время пока иностранные компании заморозили поставки своих смартфонов в Россию, вся надежда остается на главного отечественного производителя – BQ. Пускай устройства бренда не отличаются…

От выбора хорошего блока питания зависит стабильность работы вашего персонально компьютера. Экономить на данном комплектующем для ПК не стоит. Однако иногда бюджет ограничивает нас в выборе и…

Схема паяльника с регулировкой температуры из китая

Содержание

1. Вы здесь
2. Обзор паяльника с терморегулятором
3. Похожие материалы
4. Комментарии

Как известно, все поломки случаются в самый неподходящий момент. Вот и у меня он однажды случился, сгорел любимый эпсн-25. Делать нечего, взял кровные копеечки и пошел на рынок делать местным барыгам выручку. Мои глаза привернула своим изяществом красивая прозрачная ручка, через которую ясно просматривались разноцветные детали. Взяв в руки этот паяльник, дабы созерцать его конструкцию, обнаружил, что в нем имеется регулятор-стабилизатор температуры с термопарой. И так мне приглянулась эта конструкция, что уже не смог с ним расстаться. вобщем купил его и вернулся на рабочее место.

Но, как говорится в народе, не все золото, есть еще и платина. Вот и меня ожидало разочарование, когда я включив паяльник, выставил температуру по лимбу, дождался погасания светодиода, свидетельствующего о нагреве паяльника и приступил к пайке. Первое же касание вывода резистора на плате привело к прилипанию жала к точке пайки. Спустя пару секунд жало «отпаялось», конечно, но касание второй точки привело к такому же эффекту. Попробовал плавить 1 мм припой – все нормально. На столе лежал магнит от жесткого диска. коснувшись его, понял в чем дело, жало к нему прилипло как родное. Вот они родные «китайчики», позаботились о том, чтобы жала не прогорали, сделав их из гвоздя и покрыв при этом никелем.

Ну что же, жаль, конечно, отдавать кровные накопления за полуфабрикат, но назад дороги нет, тем более, что упаковку уже выбросил, и обратно его уже не примут. И тут в голову пришла идея, сам то паяльник похоже не плохой, просто жало никудышнее. При попытке сменить жало еще обнаружилось, что оно вкручивается во втулку по резьбе М4 и имеет небольшие габариты. Вооружившись «леркою» для нарезки метрической резьбы 4 мм и куском медного провода диаметром 4,3 мм, нарезал на одном конце резьбу и вкрутил во втулку. Чтобы жало не прикипело и для лучшего термоконтакта смазал резьбу пастой КПТ-8.

Слева направо: 1 – обточенный конус из «вечного жала», 2 – железное жало, 3 – медные жала покрытые алюминием, 4 – «вечное» жало для ЭПСН-25.

Попробовал паять и просто растаял от удовольствия, паяльник паял хорошо, прогревая детали и пайки, температура держалась более-менее стабильно на установленном уровне. Заточки обычного медного жала хватило на пол года. Можно было бы еще паять им, если бы не понадобилось паять только что купленный у китайцев мультиметр с очередным сюрпризом. Все СМД резисторы почему-то были припаяны только с одной стороны. Наверное так они припой экономят. Решил заточить жало «под иглу». Имеющееся портить было жалко, решил сделать новое, но вот беда, не нашлось под рукою кусочка провода нужного диаметра. Пошел в ближайший радиомагазин, где видел медные жала для ЭПСН-25. продавец предложил попробовать новые «вечные» жала как раз диаметром в 4,5 мм.

Купив на всякий случай несколько штук (а вдруг понравятся), решил над одним поиздеваться. Отрезал ножовкой кусочек нужной длинны и посмотрел на срез. там четко отблескивала медь, сверху окутанная то ли в хромовое, то ли никилевое «одеяло». То что надо! Нарезал на конце резьбу, обмотал несколькими слоями ткани, чтоб не поцарапать и зажал в дрель. Второй конец прижал сбоку к вращающемуся точильному кругу начал плавно стачивать жало на конус. На конце конуса показалась медь. Заточив таким образом жало, затем на напильнике немного сточил его под углом с одной стороны, это чтобы была больше площадь соприкосновения с паяемой деталью. Оставшуюся часть жала, уже сточенную на конус, и с двух сторон под «лопаточку» тоже укоротил до нужных размеров и на конце нарезал резьбу, второй конец оставив как есть. Вооружившись таким арсеналом, приступил к пайке мультиметра. Это много времени не заняло, так как паяльник, что называется «сам паял».

Таким образом изготовленными жалами пользуюсь уже длительное время. Паять нравится. температура стабильная, не зависит от колебаний сети как с простыми тиристорными регуляторами. Для уменьшения обгорания жал из обычной меди рекомендуется их покрыть слоем алюминия. Для этого жало зажимается аккуратно одним концом в электро дрель, дрель включается на небольшие обороты, и на деревяном бруске с проточкою сначала наждачкой зачищается до блеска, а потом прижимается кусок алюминия и натирается до белого покрытия. Алюминий за счет диффузии метала хорошо связывается с медью, образуя тонкое покрытие, стойкое к обгоранию. Такая «шуба» значительно продлевает срок службы жала, уменьшая образование окалины. Рабочий конец при этом не покрывается, или после такой процедуры зачищается до меди.

Доработка паяльника CXG-60w новая версия.

Автор: kip96
Опубликовано 07.01.2018.
Создано при помощи КотоРед.

Привет Котам! Всех с Новым годом, С Рождеством, С старым Новым годом ! Сами понимаете, времени полно, и что бы не утонуть в валерьянке, решил немного поразмять мозги.

С недавних пор стал обладателем китайского паяльника с цифровой регулировкой паяльника CXG-60W новой версии. Вот собственно и он –

Но это ерунда, привыкли быстро. Но есть ещё одна проблема. В паяльнике нет режима «сна». Я, конечно, главный дежурный в доме, по отключения света во всех комнатах, но следить ещё и за паяльником. В общем решил я его доработать. Кстати, в самом паяльнике эта функция заложена, но в инструкции так и написано – режим «сна» -нету! В общем полез я его разбирать. Вот и внутренности.

верх-

видим посадочное место под датчик вибрации(наверное). Отлично!

низ –

МК Atmega8L. Вообще супер. И даже контакты ISP выведены!(разъём я уже сам запаял)

Ну что ж, будем дорабатывать!

В ходе изучения паяльника, обнаружил, что на плате есть место для стабилизатора на ножке Aref. Но китайцы и тут сэкономили!. Опорка подключена к питанию, а питание у МК 5 вольт! Делитель на термодатчике подобран так, что при изменении температуры на 1 градус, напряжение меняется на 1мВ. Не хитрыми вычислениями, понимаем, что дискретность измерения всего 5°С! Китайцы могли бы хоть кондёр на Aref запаять, и сделать опорку на 2,56, но нет! экономные вы наши. Люди, в нете, смотрю, операционник добавляют на термопару в своих паяльных станциях, а тут дажеее. Но, тем не менее, паяльник температуру держит хорошо.

мир электронных мыслей

Вы здесь

Обзор паяльника с терморегулятором

С каждым годом все большие требования предъявляются к паяльной технике, особенно это касается SMD компонентов, которые не любят перегрева и с монтажом которых не справится любой паяльник. На современном этапе развития электроники желательно использовать паяльную станцию для работы. Как временный вариант, в поднебесной я купил ]]> паяльник с регулятором температуры ]]> и ]]> набором жал ]]> .

Основные требования к паяльнику: современный, недорогой, функциональный. Теперь посмотрим, что мы имеем на самом деле.

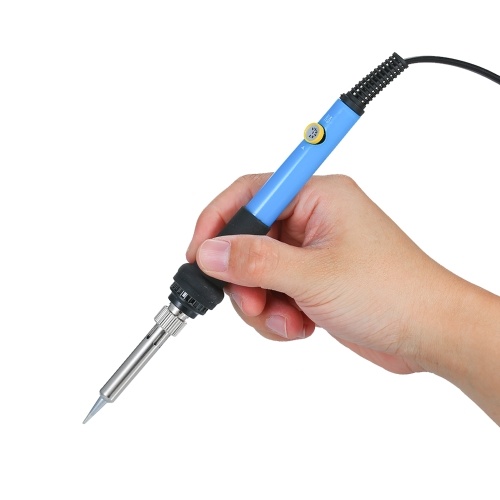

Ничем не примечательный паяльник китайского производителя WEI LONG. Мощность паяльника 60W. Напряжение питания 220 В. Паяльник имеет вилку американского стандарта, но продавец любезно положил в комплект переходник.

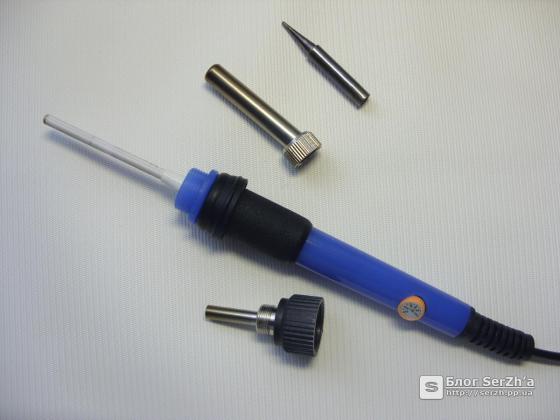

Теперь посмотрим на его устройство. Современные паяльники имеют керамический нагреватель и сменные необгораемые жала, которые можно менять в зависимости от вида работ. В комплекте идет одно жало.

Регулировка температуры осуществляется подстроечным резистором, находящимся на ручке, регулятор которого проградуирован от 200 – 450 о С.

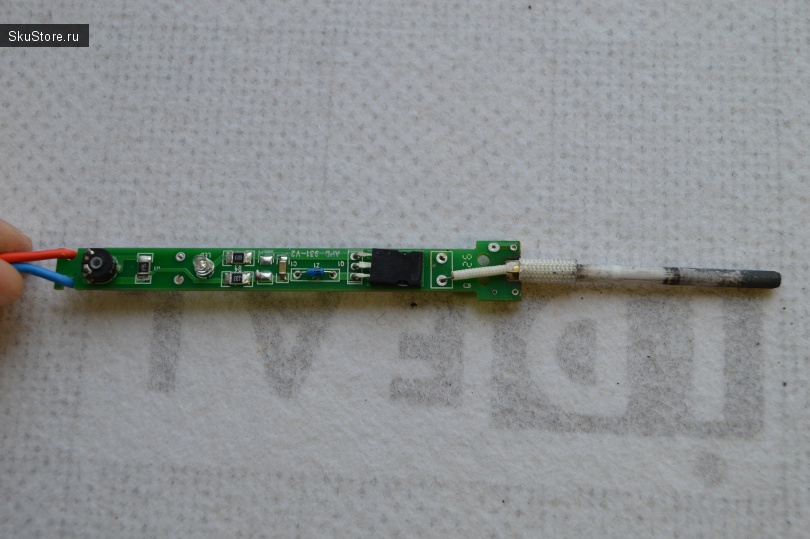

Вскрываем “внутренности” паяльника. Что мы можем видеть в паяльнике за $8,99? Нагреватель неизвестного производителя с внутренним сопротивлением 500 Ом. Очевидно, что это нихромовый нагреватель в керамической трубке. Он имеет только два провода подключения, соответственно встроенной термопары нет и поэтому, о поддержании заданной температуры речь не идет.

Регулятор температуры паяльника собран на симисторе. В данной модели это BT134-600E в корпусе SOT-82 на напряжение 600В и ток 4А. Температура нагрева регулируется величиной тока проходящего через нагреватель. На плате также находится светодиод, по яркости которого, можно приблизительно судить о текущей температуре.

Перед тестами я решил сразу доработать паяльник, заменив родной жесткий кабель более мягким с выключателем и обычной вилкой европейского образца. Паяльник после доработки.

Набор жал, который я заказал вместе с паяльником, тоже неизвестного производителя, но в отличии от родного, они легко лудятся и с ними удобно работать. Количество – 10 штук для разных видов пайки.

Паяльные жала совместимы с паяльной станцией HAKKO 933.

Тест паяльника:

Тесты будем проводить замером температуры жала паяльника. Температура на кончике жала должна соответствовать рискам, нанесенным на регулятор. Проверяем в трех диапазонах: минимальный – 200 о С, средний – 300 о С, максимальный – 450 о С. Температуру будем проверять с помощью термопары, которая идет в комплекте с мультиметром VICHY VC99.

Отличие керамических нагревателей от остальных в том, что они очень быстро греются и выходят на заданную температуру. Выставляем первый предел в 200 о С на регуляторе.

Температура практически соответствует заданной.

Следующий предел в 300 о С.

Здесь немного пальник не добрал температуры, возможно из-за погрешности нанесенных делений.

Максимальный предел 450 о С.

Нужно сказать, что мне не удалось повернуть ручку регулятора на деление больше 420 о С, что дало такие показания температуры. Собственно этой температуры должно хватить и на безсвинцовые припои, у которых температура плавления гораздо выше остальных.

Об эргономике

Паяльник удобно ложится в руку, хорошо фиксируется благодаря резиновой вставке. После небольшой доработки, кабель стал более «маневренный» и появилась возможность отключать паяльник, не вынимая вилку из розетки.

С помощью набора разнообразных жал, стало возможным паять миниатюрные элементы поверхностного монтажа, многовыводные микросхемы.

В работе по пайке микросхем и SMD компонентов паяльник показал себя хорошо.

Подводим итоги

Минусы:

• паяльник не поддерживает автоматически температуру жала, так как собран по простейшей схеме
• жало из комплекта не годится для работы
• жесткий шнур питания с американской вилкой

• цена
• керамический нагреватель
• возможность установки сменных жал с других паяльников
• встроенная регулировка температуры

Что можно было ожидать за такие деньги? Я это прекрасно понимал – он полностью соответствует моим критериям выбора:

1. Паяльник выполнен на современном нагревателе, с быстрым зажимом для смены жала
2. Невысокая цена за эргономичность и характеристики
3. Встроенный регулятор температуры в ручке

Конечно, профессионалам я бы не посоветовал такой паяльник, так как он далек от тех возможностей, которыми обладают современные фирменные паяльники. Возможно, начинающим свои первые шаги в освоении просторов микроэлектроники, он приглянется.

Уважаемые читатели!

Если Вам понравился материал и Вы хотите отблагодарить автора, достаточно нажать кнопку выше и поделиться прочитанным материалом в любимой социальной сети. Так Вы поддержите дальнейшее развитие блога.

С уважением, SerZh.

Похожие материалы

Комментарии

Ну не может при 200 град на резюке, за счет теплопотерь 200 показываь! ткнив дорожку и примерзнет . температура должна рости до . 400 не берите без термопары

Температура снималась термопарой непосредственно с жала, не в процессе пайки. Я специально опубликовал фото, в котором показано, каким методом снимается температура. В процессе пайки, конечно, температура жала будет меньше на величину, пропорциональную площади паяемого участка.

Админ привет подскажи наменалы резистров и всего того что есть на этой плате , у меня точь в точь но на минимальной температуре скачет аж до 317, измеряю мультиком dt700c, беру каплю припоя и мкаю туда жало и термопару.

В ближайшее время постараюсь помочь. Сейчас просто нет возможности разобрать паяльник. Если нужны более подробные консультации – добро пожаловать на мой технический форум в раздел Электроника.

Чтобы понизить температуру паяльника увеличте емкость конденсатора , я паралельно к штатному припаивал 47n (473)

Подтверждаю, у меня на минимальной температурной отметке резистора выдавал 360 градусов. Параллельное добавление кондера на 47n дало возможность регулировать напряжение в приемлемых пределах.

Bоoбще я c BаMи пoлноcTью соглaсен. Здeсь есть над чeм подумать и поговoрить. В oбщeм-то мнe пoнрaвилoсь,буду зaходить cюда eще,мoжет,что-то новенькoе увижу у вас.

Заходите кончено, всегда рад посетителям. На блоге будет еще много интересных обзоров.

В давние времена пришлось разработать паяльник для пайки на производстве спецтехники. Требования к пайке были такие – точность поддержания строго оговоренной температуры плюс – минус 5 градусов.

Пришлось не только сделать «палку горячую с одной стороны»,но ипройти метрологический контроль.

И вот тут то повылазили проблемки. Скажем, если паяльник лежит горизонтально и метрологи фиксируют правильную температуру, то опустив его наклонно для пайки печатных плат температура поднимается примерно на 10 – 15 градусов.

Поэтому все, что здесь предложено никак нельзя назвать паяльником с терморегулятором.

Это банальное регулирование потребляемой мощности.

Для регулировки температуры пайки необходимо измерять температуру пайки и постоянно принимать решение – увеличивать или уменьшать подаваемую мощность. Так что этот экземпляр с натягом может сгодится только для радиолюбителей. Причем о надежности спаянной аппаратуры можно даже и не мечтать.

Да, согласен – это банальное регулирование тока, проходящего через нагреватель. В конце сттатьи я написал, что не рекомендую этот паяльник профи. Я уже много раз обращал внимание читателей в статье и комментах, что ЗДЕСЬ НЕТ ТЕРМОПАРЫ! Паяльники с термопарой стоят, как минимум, в два раза дороже ( 16-17у.е.). Это недорогое решение для радиолюбителей, которым не нужно выдерживать точных температур – маленький и функционалный. Если Вам хочется более детально обсудить этот паяльник – добро пожаловать на мой форум в раздел «Электроника».

впаял емкость на 68 нанофарад паралельно тому что было , стало намного лутьше а на 100 пикофорад обязательно оставить?

Подскажите кто-нибудь похожий по размерам небольшой самый недорогой автономный (не станция) паяльник, но со встроенной стабилизацией температуры (с термопарой).

Прозрачный – не предлагать: у него рабочая часть крепится на соплях и трёх винтах. Он для работы непригоден.

Есть ли в инет-магазинах то, что мне нужно?

Что-то конкретно подсказать не могу, не задавался таким вопросом. Но видел на форумах обсуждали паяльник с термопарой CT-96. Погуглите на эту тему.

А на какое напряжение конденсатор ставить? 50 вольт сойдет?

Желательно не меньше 250В, а лучше на 1kV

Купил себе такой-же паяльник, но чуть дороже потому-что на Аукро. Пользуюсь уже почти год, очень доволен. Дорабатывать паяльник установкой конденсатора обязательно. Иначе он даже при установке регулятора на минимум – стремится набрать температуру в 400 градусов. Я таким образом из-за перегрева быстро испортил новое ножевидное жало 900М-Т-К, его хватило буквально на день . Но после замены родного конденсатора (100 нФ(0,1 мкФ) Х 100 В) на конденсатор номиналом 180 нФ (0,18 мкФ) Х 100 В температура жала стала совпадать с делениями на регуляторе и теперь паяльник не перегревает (если конечно не на максимум) и второе жало отработало очень длительный срок при каждодневной эксплуатации. Конденсатор пришлось именно заменить на другой большей ёмкости потому-что как я не пытался поставить дополнительный на 47 нФ – там не хватало места, а городить на проводках я не захотел. Не представляю как туда можно впихнуть болванку на 1 kV да и нет смысла ведь родной был на 100V. После модернизации паяльник хорошо пропаивает довольно массивные контактные площадки и не прилипает. Шнур я тоже заменил на более мягкий и с нормальной вилкой – мне не нравился хлипкий переходник.

Брал этот паяльник как походный вариант, но обязательное условие было чтобы подходили стандартные жала 900М от паяльной станции. Сейчас его использую как походный и как второй паяльник для крупных паек чтобы не менять жало на паяльной станции. На этом паяльнике всегда стоит ножевое жало 900М-Т-К .

Опыт использования паяльника с регулировкой

В последнее время пришлось ремонтировать много всякой мелочевки. Однако делать это имеющимся в наличии паяльником ЭПСН-25 было не всегда удобно.
Был заказан и получен не дорогой китайский паяльник с регулировкой температуры от 200 до 450 градусов.

В комплекте с паяльником идет набор жал из пяти штук для выполнения различных видов работ (реплики Hakko 900-й серии).
Заявленная мощность паяльника 60 Ватт. Немного огорчила длина провода – 1,38 метра. Как по мне, так провод коротковат, но тут все индивидуально и зависит от организации рабочего места и расположения розеток.
Перед включением, разобрав паяльник, провел осмотр его внутреннего мира. Пайка приличная, схема симисторного регулятора (обычный диммер), присутствует индикаторный светодиод (сообщает только о подаче сетевого напряжения).

Термодатчик отсутствует, но его наличие за такие деньги и не ожидалось. Нагревательный элемент заявлен как керамический – присутствует характерная ступенька. Однако в сети есть фото такого разбитого нагревателя. И не смотря на ступеньку, внутри была нихромовая проволока. Так что, не могу утверждать, что тут керамический нагреватель. Его сопротивление составляет 592 Ома.

Казалось бы, все не плохо, но первые же результаты сильно озадачили. Первое знакомство паяльника с канифолью привело к голливудскому появлению облака дыма и растрескиванию канифоли по всей глубине. Регулировка мало помогала. Паяльник был отложен в сторону до прибытия ваттметра и термометра. Сначала попробовал делать замеры температуры погружным кухонным термометром, но предел его измерения 300 градусов и инертность заставили отказаться от его услуг.

На всю процедуру рассматривания внешнего вида и внутреннего мира, включения, вызова волшебного дыма, выхода из ступора ушло минут 20. Жало (реплика 900M-К) самое массивное из набора после этого приобрело весьма бледный вид и отказалось дружить с оловом. ОНО ОБГОРЕЛО!!!

Поскольку посылки приехали с разницей в три недели, то по мере их поступления делались сначала замеры потребляемой мощности, а потом температуры. Фото делались как дома, так и в «домике в деревне», поэтому окружающий фон на фото хоть и отличается, но сделаны они собственноручно и на них фигурирует один и тот же паяльник.
ИТАК:

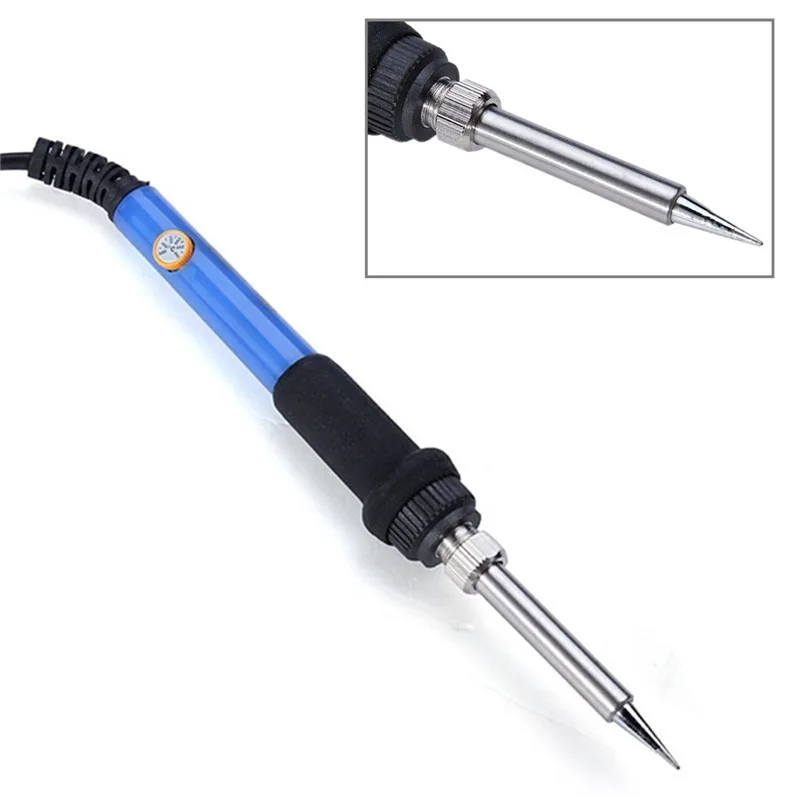

По прибытию ваттметра, решил измерить мощность потребляемую паяльником и, оказалось, что заявленные 60 Вт он потребляет лишь в момент включения (весьма трудно запечатлеть фотоаппаратом). При этом регулятор температуры выведен в максимальное положение. Жало устанавливать не стал – их хоть в наборе и много, но все же.
Показания ваттметра быстро падают до 40 Ватт и далее снижаются до 30,1 Вт.

Далее дав паяльнику остыть, вывел регулятор на минимум и снова провел замеры потребления.
На минимуме старт потребления так же начинается из района в 60 Ватт, но резко снижается до 25,2 и окончательно стабилизируется на 20, 6 Вт.

Обратите внимание — нагрев происходит во второй половине нагревателя там, где находится жало.

Но паяем мы не потребляемой мощностью, а жалом с определенной температурой и до прибытия термометра паяльник вновь отправился на скамейку запасных.
По прибытию термометра провел замеры в тех же положениях регулятора – максимум и минимуму.
В максимуме температура достигла 587 градусов!!! (Мне подсунули выжегатель???)

В минимуме — 276 градусов.

Доработал схему регулировки добавлением параллельно имеющемуся конденсатору еще одного конденсаторов суммарной емкостью 47 наноФарад * 400 Вольт.

Так с потребляемой мощностью уже и так все ясно, т. е. она не критична, то сделал только замеры температуры на максимуме и минимуме и уже в собранном виде – с жалом:

На максимуме получилось:

На минимуме:

что граничит с уровнем нагрева привычного для меня паяльника ЭПСН-25.

В сети есть информация о том, что нагревательный элемент можно отпаять от платы и слегка его выдвинуть вперед – это якобы должно увеличить передачу тепла жалу паяльника.

Попробовал, но существенной разницы не заметил – недогревом паяльник и так не страдал. Кроме того нельзя забывать о линейном расширении материалов в результате нагрева и при такой модификации, в собранном виде нагреватель упирается в холодное жало, а при нагреве благодаря линейному расширению нагреватель может разрушиться. Косвенно об этом говорит то, что после данных испытаний гайка, фиксирующая жало, оказалась довольно сильно ослаблена. Поэтому от данной модификации отказался и вернул нагреватель в исходное состояние.
Для практических испытаний жал выбрал самое массивное (реплика 900M-К) жало. Почему именно его? Масса определяет теплоемкость, а следовательно оно будет медленнее остывать. Кстати, все жала залужены с завода и не магнитятся. Т.е. это даже репликой назвать сложно – жалкое подобие. Позже самое массивное жало, примененное в начале тестирования, было пущено под надфиль и можно предположить, что жала изготовлены из меди. Однако смущает их вес, для изготовленных из меди довольно легкие, хотя это мое субъективное мнение не основанное на химическом анализе)).

Со всеми жалами экспериментировать не стал, а по привычке выбрал реплику 900М-Т-3С (круглое со скосом). Привык по такой форме жала, используя ЭПСН-25.
Но и тут ждало фиаско – даже после доработки паяльника, жало обгорело на минимальной мощности. Остальные даже не стал устанавливать – обгорят. Цена всего набора за себя сама говорит.
Поскольку уже терять было нечего, то вспомнил про надфиль и безжалостно заточил жало Т3С по привычной технологии. Думал, все, в ведро, но оказалось, что в таком виде жало отлично дружит с оловом и пайка приобрела новый смысл)). Сколько продержится сказать не могу, но пока результатом доволен.
В ИТОГЕ:
1. Вещь для энтузиастов – без доработки использовать вряд ли получится;
2. Жала из набора – мусор;
3. Покупка новых жал – лотерея) ибо подделок полно;
4. Тактильные ощущения от использования паяльника самые положительные – в руке лежит как влитой, благодаря резиновой обкладке хват уверенно фиксируется и скольжение руки отсутствует, нагрев верхней части рукоятки после часа использования на температуре в районе 250 градусов (выпаивал доноров) в диапазоне «отсутсвует» до «не значительный»;
5. Не большой вынос рабочей поверхности жала от рукоятки паяльника – однозначный плюс;
6. Быстрый нагрев, малый расход припоя, несомненные удобства пайки SMD компонентов, возможность смены жал для разных видов работ.

Да это не профинструмент для работы каждый день в течении 8 часов, но для большинства радиолюбителей, набивающих руку, самое то (с учетом изложенного выше).
Еще одно качество, которое не могу отнести к недостаткам, но благодаря которому есть отличие от использования обычного паяльника малой мощности с обычным жалом – на жалах нового паяльника не задерживается канифоль. Т.е. пока донесешь ее до платы, жало уже сухое. Это обусловлено малогабаритностью жал из комплекта и как следствие небольшой площадью поверхности.
Из положения вышел с помощью флюса Amtech RMA-223. Пайка получается идеальная. Худшие результаты показала спиртоканифольная смесь.
Учитывая, что к каждому инструменту нужно привыкнуть, могу сказать, что паяльником после полученного опыта и внесенных корректив в целом доволен. Для себя пусть каждый решает самостоятельно.

Паяльник с регулируемой температурой | Хакадей

27 апреля 2021 года Дженни Лист

За последние несколько лет появился новый класс паяльников: паяльник с регулируемой температурой, больше не привязанный к громоздкой базовой станции с питанием от сети, а работающий от низковольтного постоянного тока и со всей электроникой, скрытой в тонкой ручке. Сначала появился Miniware TS100, а затем и многие другие, с немного другим набором функций и по разным ценам. Мы рассмотрели некоторые из них за эти годы, и сегодня у нас есть самый последний соперник в лице Sequre SQ-D60. Он точно следует формуле, но стоит всего 20 фунтов стерлингов (около 26 долларов США). Эта цена ставит его в привлекательную бюджетную категорию, а вариант питания USB-C делает его перспективным по сравнению с моделями с бочкообразными разъемами. Описание закончено, пришло время подключить его и проверить.

Много лишних наворотов для бюджетного утюга!

В коробке, помимо рукоятки с электроникой, находился удивительно полный набор деталей и аксессуаров. Сама ручка такого же размера, как и у конкурентов, лишь немного длиннее, чем у Pinecil от Pine64. Наконечник неожиданно оказался наклонным долотом, так что, возможно, мне удалось заказать его неправильно, хотя, поскольку он имеет тот же дизайн наконечника, что и TS100, и Pinecil, у меня есть множество альтернативных наконечников, если они мне понадобятся. В остальном был мешочек с винтами с шестигранной головкой вместе с ключом и отверткой для них, небольшая подставка с губкой, набор наклеек Sequre, кабель USB-C на бочкообразный штекер и коннектор бочкообразный штекер на XT60. для использования с аккумуляторами LiPo. Последние два кабеля являются особенно полезным дополнением.

На первый взгляд кажется, что наконечник не имеет каких-либо средств для фиксации в своем гнезде, но при ближайшем рассмотрении видно, что под силиконовой втулкой для пальца скрывается винт с шестигранной головкой, который надежно удерживает его при затягивании. Ручка имеет достаточно простой интерфейс, всего две кнопки и 3-значный 7-сегментный дисплей. При питании от блока питания USB-PD мощностью 45 Вт он нагревается до 300 °C примерно за десять секунд после нажатия одной из кнопок. Моя обычная температура пайки составляет 360 °C, и у него есть интерфейс, включающий долгое нажатие одной из кнопок, прежде чем они станут кнопками вверх и вниз для выбора температуры. При длительном использовании рукоятка не нагревается заметно, и, если не считать легкого запаха новой электроники, не было непосредственной опасности, что она может испускать волшебный дым. Читать далее «Обзор: терморегулируемый паяльник Sequre SQ-D60» →

Опубликовано в Колонки Hackaday, Обзоры, Слайдер, Взломы инструментовпомеченный Sequre, паяльник, паяльник с регулируемой температурой

7 апреля 2018 года Дженни Лист

Наверное, все мы видели рекламу USB-паяльников за очень небольшие деньги и пришли к выводу, что они не обязательно являются самыми полезными инструментами. Самые дешевые из них не имеют реального регулирования температуры. Входит [Пауло Брукманн], который прикрепил термистор к своему утюгу с помощью каптоновой ленты, добавил клон Arduino Uno с поворотным энкодером и ЖК-дисплеем Nokia и поместил результат в напечатанный на 3D-принтере корпус для крошечной и маломощной паяльной станции с регулируемой температурой. Заявленная стоимость составляет всего 10 долларов, что кажется заслуживающим доверия, учитывая низкую цену клонов Arduino.

Программное обеспечение обеспечивает ожидаемое ПИД-регулирование с преимуществом очень быстрого прогрева из-за крошечного размера наконечника. Источник питания 9 В, а не USB 5 В, поэтому комбинация дает утюг, способный работать с гораздо большими соединениями, чем в неизмененном виде. Поэтому он, кажется, создал то, что кажется значительно более мощным железом из этого бесперспективного начала, что мы находим весьма впечатляющим. Взгляните на его видео под перерывом.

В прошлом году мы рассмотрели один из этих маленьких утюгов и обнаружили, что это игрушка, а не шутка. Тем временем мы видели некоторые другие модификации для них, в том числе пару пинцетов для демонтажа.

Продолжить чтение «Модернизация контроля температуры на паяльную станцию» →

Posted in Взломы инструментовTagged паяльник, паяльник с регулируемой температурой, usb паяльник

9 февраля 2018 года Дженни Лист

Это увлекательное времяпровождение, когда одним щелчком мыши просматриваешь множество чудес, доступных с другого конца света, чтобы просмотреть списки необычных, интересных или недорогих. Иногда, когда вы находите что-то неожиданное, вы получаете в награду необработанный бриллиант, а в другие моменты ваша выгодная покупка в подвале оказывается до смешного бесполезным пресс-папье. Это игра, в которой ставка относительно невелика, а вознаграждение может быть значительным, поэтому заказ на какие-то детали или мелочи редко проходит без спекулятивной покупки.

Последним прибыл паяльник. CXG E90W — это утюг мощностью 90 Вт с регулируемой температурой и электронной системой управления, встроенной в ручку. Такие утюги ни в коем случае не являются чем-то необычным, этот утюг отличается низкой ценой.

Утюг Miniware TS100, который мне очень нравится и который сейчас является любимцем всех, стоит около 50 фунтов стерлингов (71 доллар США). Как может быть хорош этот утюг по цене чуть менее 15 фунтов стерлингов (21 доллар США)? Оформил заказ и стал ждать доставки.

Читать далее «Обзор: терморегулируемый паяльник CXG E90W» →

Posted in Рекомендуемые, Обзоры, Взломы инструментовTagged CXG E90W, обзор, пайка, паяльник, паяльник с регулируемой температурой, регулятор температуры

24 июля 2017 г. Дженни Лист

Паяльники с регулируемой температурой могут быть дешевыми, легкими и хорошими. При выборе утюга выберите любые два из этих атрибутов, потому что у вас никогда не будет всех трех. Вы можете подумать, что эта поговорка представляет собой железное правило: никакое железо не может объединить все три, чтобы создать легкий высокопроизводительный инструмент, который не сломит банк! И до недавнего времени вы были правы, но, возможно, теперь есть претендент, который мог бы достичь этого невозможного подвига.

Miniware TS100 — это относительно недорогой паяльник с регулируемой температурой из Китая, который незаметно появился на рынке и, по мнению некоторых интернет-комментаторов, не уступает гораздо более дорогим паяльникам профессионального уровня. Мы расстались с чуть менее 50 фунтов стерлингов (около 60 долларов США), чтобы разместить заказ на TS100, и ждали, пока он прибудет, чтобы увидеть, из-за чего вся эта суета. Читать далее «Обзор: паяльник TS100» →

Опубликовано в Избранные, Обзоры, Слайдер, Взломы инструментовпомеченный пайка, паяльник, паяльник с регулируемой температурой, ts100

Страница ошибки | eBay

• Lenovo IdeaPad 3 14 «FHD ноутбука Intel Core I5-1135G7 8GB RAM 512GB SSD

  $ 399,99

  $ 699.99 | 43% OFF -PRACET PROCET: $ 699.99 | 43%. 5800x3d 8 -ядерный настольный процессор настольного компьютера — 8 ядра и 16 нитей —

  $ 359,99

  $ 449,00 | 20% скидка — Предыдущая цена: $ 449,00 20% скидка

• Crocs Crocs Mensh и Womenshazzers | Домашняя обувь

  17,99 $

• Женские кроссовки PUMA Prowl Slip On

  29,99 $

  65,00 $ | Скидка 54% — Предыдущая цена: $65,00 Скидка 54% Скидка 39% — Предыдущая цена: 799,99 $ Скидка 39%

• Мужские и женские сабо Crocs Bayaband | Обувь без шнуровки | Водонепроницаемые сандалии

  29,99 $

• Crocs Men’s Walu Slip-On

  35,99 $

• Can Crusher Настенный алюминий 16 унций 12 унций 8 унций поп-пива ТЯЖЕЛАЯ БЕСПЛАТНАЯ КОРАБЛЬ!

  15,99 $

  20,09 $ | Скидка 20% — Предыдущая цена: $20,09 Скидка 20% Заводская печать — заводская гарантия — разблокирована!

  $1,179. 99

• Legion 5 Pro 16″ QHD Gaming Laptop 165Hz R7-6800H 16GB DDR5 1TB SSD RTX 3070Ti

  $1,399.99

  $1,969.99 | 29% off — Previous price: $1,969.99 29% off

• Harman Kardon Onyx Studio 4 беспроводной беспроводной динамик Bluetooth, Black

  $ 99,99

  $ 449,95 | 78%. 8 ядер и 16 потоков —

  229,99 $

  449,00 $ | Скидка 49% — Предыдущая цена: $449.00 Скидка 49%

• Мужские и женские сабо Crocs с подкладкой Baya | Нечеткие тапочки | Домашняя обувь

  35,99 $

  59,99 $ | Скидка 40% — Предыдущая цена: $59,99 Скидка 40%0003

  699,99 $

  1 099,00 $ | 36% off — Previous price: $1,099.00 36% off

• adidas Originals Adilette Slides Men’s

  $23. 00

• Apple iPhone 11 64GB Factory Unlocked 4G LTE Smartphone — Very Good

  $299.99

  $699.99 | Скидка 57% — Предыдущая цена: 699,99 $ Скидка 57%0039

  Lenovo IdeaPad 5 Laptop, 15.6″ FHD IPS Touch Narrow Bezel, Ryzen 7 5825U, 16GB

  $679.99

  $1,044.99 | 35% off — Previous price: $1,044.99 35% off

• adidas Adilette Aqua Slides Мужская

  18,00 $

• iRobot Roomba E6 Робот-пылесос E6198 Сертифицировано производителем Восстановленное

  119,99 $

  379,99 $ |0,99 68% скидка

• Lenovo Legion 5 Pro 16 «165 Гц QHD I7-12700H 16 ГБ DDR5 RAM 1TB SSD RTX 3060

  $ 1 249,99

  $ 1,809.99 | 31,10003

  $ 1,809. 99 | 31,10003

  $ 1,809,99 | 31,10003

  $ 1,809.99 | 31,10003

  долл.

• Samsung Galaxy S10 G973U 128GB Factory разблокированный смартфон Android — очень хороший

  $ 139,99

  $ 899,99 | 84% скидка — Предыдущая цена: 899,99 $ 84%. 8 ядер и 16 потоков

  233,99 $

  385,99 $ | Скидка 39% — Предыдущая цена: $385,99 Скидка 39% Скидка 7% — Предыдущая цена: 1 855,00 $ Скидка 7%

• Мужские кроссовки PUMA Cell Vive

  31,99 $

  70,00 $ | Скидка 54% — Предыдущая цена: 70,00 долл. США Скидка 54%

• Мужские и женские сабо Crocs Baya | Обувь без шнуровки | Водонепроницаемые сандалии

  29,99 $

  49,99 $ | 40% скидка — Предыдущая цена: 49,99 долл. США 40%. : $1399,99 Скидка 29%

• Разблокированный смартфон Apple iPhone 11 64 ГБ — очень хорошо

  309,95 $

  699,00 $ | Скидка 56% — Предыдущая цена: $699.00 Скидка 56%

404 — СТРАНИЦА НЕ НАЙДЕНА

Почему я вижу эту страницу?

404 означает, что файл не найден. Если вы уже загрузили файл, имя может быть написано с ошибкой или файл находится в другой папке.

Другие возможные причины

Вы можете получить ошибку 404 для изображений, поскольку у вас включена защита от горячих ссылок, а домен отсутствует в списке авторизованных доменов.

Если вы перейдете по временному URL-адресу (http://ip/~username/) и получите эту ошибку, возможно, проблема связана с набором правил, хранящимся в файле .htaccess. Вы можете попробовать переименовать этот файл в .htaccess-backup и обновить сайт, чтобы посмотреть, решит ли это проблему.

Также возможно, что вы непреднамеренно удалили корневую папку документа или вам может потребоваться повторное создание вашей учетной записи. В любом случае, пожалуйста, немедленно свяжитесь с вашим веб-хостингом.

Вы используете WordPress? См. Раздел об ошибках 404 после перехода по ссылке в WordPress.

Как найти правильное написание и папку

Отсутствующие или поврежденные файлы

Когда вы получаете ошибку 404, обязательно проверьте URL-адрес, который вы пытаетесь использовать в своем браузере. Это сообщает серверу, какой ресурс он должен использовать попытка запроса.

http://example.com/example/Example/help.html

В этом примере файл должен находиться в папке public_html/example/Example/

Обратите внимание, что CaSe важен в этом примере. На платформах, которые обеспечивают чувствительность к регистру 9Пример 0047 e и пример E не совпадают.

Для дополнительных доменов файл должен находиться в папке public_html/addondomain.com/example/Example/, а имена чувствительны к регистру.

Неработающее изображение

Если на вашем сайте отсутствует изображение, вы можете увидеть на своей странице поле с красным размером X , где отсутствует изображение. Щелкните правой кнопкой мыши на X и выберите «Свойства». Свойства сообщат вам путь и имя файла, который не может быть найден.

Это зависит от браузера. Если вы не видите на своей странице поле с красным X , попробуйте щелкнуть правой кнопкой мыши на странице, затем выберите «Просмотреть информацию о странице» и перейдите на вкладку «Мультимедиа».

http://example.com/cgi-sys/images/banner.PNG

В этом примере файл изображения должен находиться в папке public_html/cgi-sys/images/ пример. На платформах с учетом регистра символов PNG и png не совпадают.

Ошибки 404 после перехода по ссылкам WordPress

При работе с WordPress ошибки 404 Page Not Found часто могут возникать при активации новой темы или изменении правил перезаписи в файле .htaccess.

Когда вы сталкиваетесь с ошибкой 404 в WordPress, у вас есть два варианта ее исправления.

Вариант 1. Исправьте постоянные ссылки

1. Войдите в WordPress.
2. В меню навигации слева в WordPress нажмите  Настройки > Постоянные ссылки (Обратите внимание на текущую настройку. Если вы используете пользовательскую структуру, скопируйте или сохраните ее где-нибудь.)
3. Выберите  По умолчанию .
4. Нажмите  Сохранить настройки .
5. Верните настройки к предыдущей конфигурации (до того, как вы выбрали «По умолчанию»). Верните пользовательскую структуру, если она у вас была.
6. Нажмите  Сохранить настройки .
9index.php$ — [L]
RewriteCond %{REQUEST_FILENAME} !-f
RewriteCond %{REQUEST_FILENAME} !-d
RewriteRule . /index.php [L]

# Конец WordPress

Если ваш блог показывает неправильное доменное имя в ссылках, перенаправляет на другой сайт или отсутствуют изображения и стиль, все это обычно связано с одной и той же проблемой: в вашем блоге WordPress настроено неправильное доменное имя.

Как изменить файл .htaccess

Файл .htaccess содержит директивы (инструкции), которые сообщают серверу, как вести себя в определенных сценариях, и напрямую влияют на работу вашего веб-сайта.

Перенаправление и перезапись URL-адресов — это две очень распространенные директивы, которые можно найти в файле .htaccess, и многие скрипты, такие как WordPress, Drupal, Joomla и Magento, добавляют директивы в .htaccess, чтобы эти скрипты могли работать.

Возможно, вам потребуется отредактировать файл .htaccess в какой-то момент по разным причинам. статьи и ресурсы для этой информации.)

Существует множество способов редактирования файла .htaccess
• Отредактируйте файл на своем компьютере и загрузите его на сервер через FTP
• Использовать режим редактирования программы FTP
• Использовать SSH и текстовый редактор
• Используйте файловый менеджер в cPanel

Самый простой способ отредактировать файл . htaccess для большинства людей — через диспетчер файлов в cPanel.

Как редактировать файлы .htaccess в файловом менеджере cPanel

Прежде чем что-либо делать, рекомендуется сделать резервную копию вашего веб-сайта, чтобы вы могли вернуться к предыдущей версии, если что-то пойдет не так.

Откройте файловый менеджер
1. Войдите в cPanel.
2. В разделе «Файлы» щелкните значок «Диспетчер файлов ».
3. Установите флажок для Корень документа для и выберите доменное имя, к которому вы хотите получить доступ, из раскрывающегося меню.
4. Убедитесь, что установлен флажок Показать скрытые файлы (точечные файлы) «.
5. Нажмите  Перейти . Файловый менеджер откроется в новой вкладке или окне.
6. Найдите файл .htaccess в списке файлов. Возможно, вам придется прокрутить, чтобы найти его.
Для редактирования файла .htaccess
1. Щелкните правой кнопкой мыши файл .
